GEBRUIKSAANWIJZING NK24M5070CS SAMSUNG

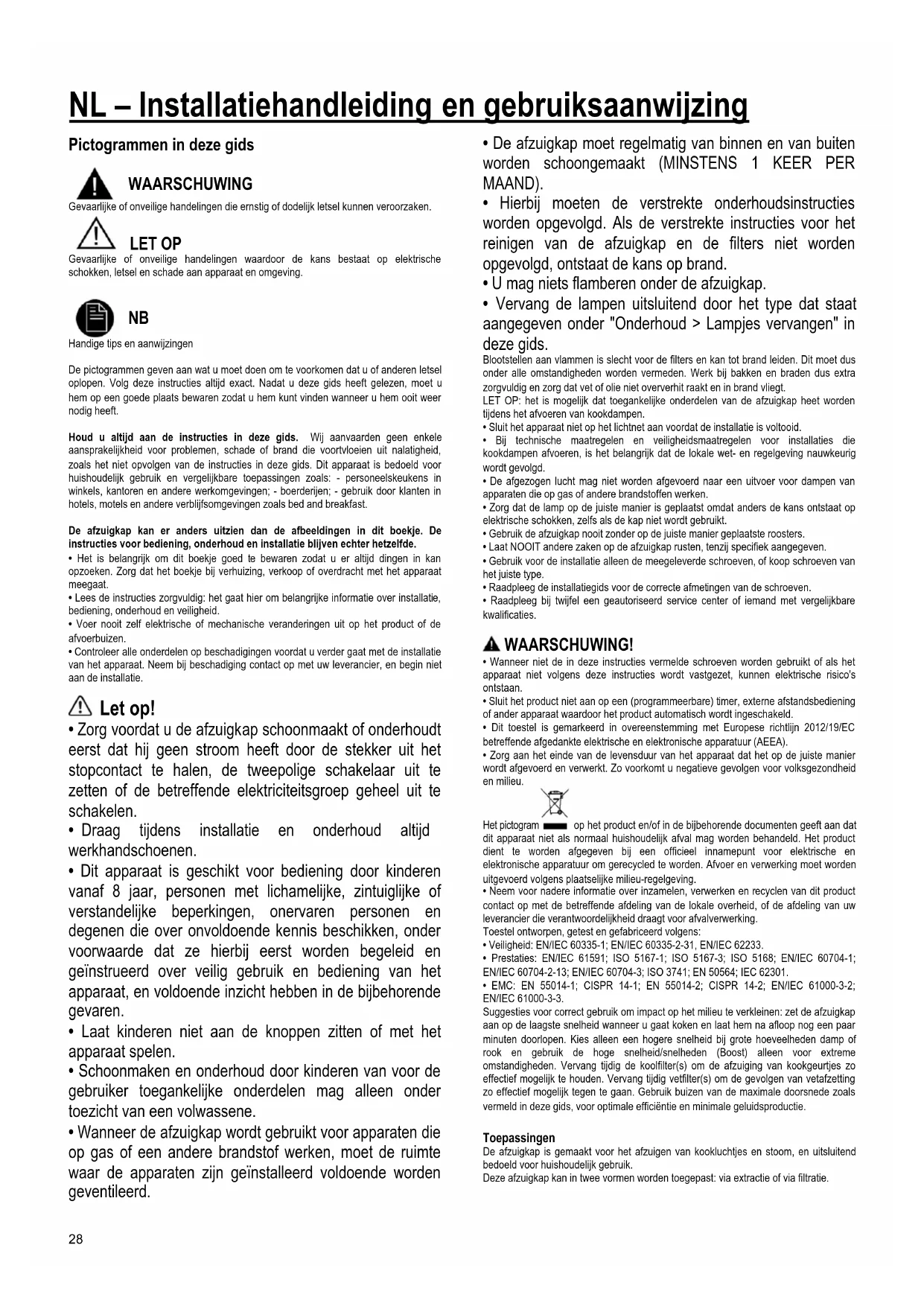

NL - Installatiehandleiding en gebruiksaanwijzing

Pictogrammen in deze gids

WAARSCHUWING

Gevaarlijke of onveilighe handelingen die ernstig of dodelijk letsel konnen voroorzaken.

LET OP

Gevaarlijke of onveilighe handelingen waardoor de kans bestaat op elektrische schokken, letsel en schade aan apparaat en omgeving.

NB

Handige tips en aanwijzingen

De pictogrammen goen aan wat u moet doeon om te voorkomen dat u of andere letsel oplopen. Volg deze instructies alijd exact. Nadat u deze gids heeft gelezen, moet u hem op een goede plaats bewaren zodat u hem kunt vinden wanner u hem ooit weer nodig heeft.

Houd u alkijd aan de instructies in deze gids. Wij aanvaarden geen enkele aansprakelijkheid voor problemen, schade of brand die voortvloeierenuit nalatigheid, zoals het Niet opvolgen van de instructies in deze gids. Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassingo Zoals: - personelskeukens in winkels, kantoren en andere werkomgevingen; - boerderijen; - gebruik door klanten in hotels, motels en andere verblijfsomgevingen zoals bed and breakfast.

De afzuigkap kan er anders uitzlen dan de afbeeldingen in dit boekje. De instructies voor bediening, onderhoud en installmentatie blijven echter hetzelfde.

• Het is belangrijk om dit boekje goed te bewaren zodat u er altiijd dingen in kan opzoeken. Zorg dat het boekje bij verhuizing, verkoop of overdracht met het apparaat meegaat.
• Lees de instructies zorgvuldig: het gaat hier om belangrijke informatie over installment, bediening, onderhoud en verilgheid.
• Voer nooit zich elektrische of mechanische veränderingen uit op het product of de afvoerbuizen.
• Controller alle onderdelen op beschadigingen voordat u verder gaat met de installment van het apparaat. Neem bij beschadiging contact op met uw leverancier, en begin niet aan de installment.

Let op!

• Zorg voordat u de afzuiqkap schoonmaakt of onderhoudt eerst dat hij geen stroom heeft door de stekker uit het stopcontact te halen, de tweepolige schakelaar uit te zieten of de betreffende elektriciteitsgroep geheel uit te schakelen.
• Draag tijdens installmenten onderhoud.altijd werkhandsschoenen.
• Dit apparaat is geschikt voor bediening door kinderen vanaf 8aar, personen met lichamelijke, zintuiglijke of verstandelijk beperkingen, onervaren Personen en degenen die over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden begeleid en geinstrueerd over veilig gebruik en bediening van het apparaat, en voldoendeinzicht hebben in de bijbehorende gezaren.
• Laat kinderen nicht aan de knappen zitten of met het apparaat spelen.
• Schoonmaken en onderhoud door kinderen van voor de gebruiker toegankelijkke onderdelen mag alleen onder toezicht van een volwassene.

• Wanner de afzuigkap worden gebruikt voor apparaten die op gas of een andere brandstof werkken,要去 de ruimte waar de apparaten zijn geinstalleerd voldoende worden geventileerd.

• De afzuigkap moet regelmatig van binnen en van buiten worden schoongemaaakt (MINSTENS 1 KEER PER MAAND).

• Hierbij要去en de verstekte onderhoudsinstructies worden opgevolgd. Als de verstekte instructies voor het reinigen van de afzuigkap en de filters Niet worden opgevolgd, ontstaat de kans op brand.
• U mag niets flamberen onder de afzuiqkap.
• Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud > Lampjes verrangen" in deze gids.

Blootstellen aan vlammen is slecht voor de filters en kan tot brand leiden. Dit moet dus onder alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra zorgvuldig en zorg dat vet of olie ne oververhit raakt en brand viegt.

LET OP: het is möglich dat toegankelijkke onderdelen van de afzuigkap heet worden tijdens het afvoeren van kookdampen.
- Sluit het apparaat Niet op het lichtnet aan voordat de installmentie is voltooid.
- Bij technische maatregelen en veiligheidsmaatregelen voor installmenties die kookdampen afvoeren, is het belangrijk dat de lokale wet- en regelgeving nauwkeurig worden gevolgd.
- De afgezogen luckt mag nicht worden afgevoerd waar een uitvoer voor dampen van apparaten die op gas of andere brandstoffen werken.
- Zorg dat de lamp op de juiste manier is geplaatst ompdat anders de kans ontstaat op elektrische schokken, zichs als de kap Niet worden gelebracht.
- Gebruik de afzuigkap nooit zonder op de juiste manier geplaatste roosters.
- Laat NOOIT andere zaken op de afzuiigkap rusten, tenzij specifiek aangegeven.
- Gebruik voor de installmentatie alleen de meegeleverde schroeven, of koop schroeven van het juiste type.
- Raadpleeg de installmentegids voor de correcte afmetingen van de schroeven.
- Raadpleeg bij twijfel een geauthoriseerd service center of iemand met vergelijkbare kwalificaties.

WAARSCHUWING!

• Wanneer Niet de in deze instructies vermelde schroeven worden gebrukt of als het apparaat Niet volgens deze instructies wordt vastgezet, hunnen elektrische risico's onstaaan.
• Sluit het product Niet aan op een (programmeerbare) timer, externe afstandsbediening of ander apparaat waardoor het product automatisch worden ingeschakeld.
• Dit toestel is gemarkeerd in overeenstemming met Europese richtlijn 2012/19/EC betreffende afgedankte elektrische en elektronische apparatuur (AEEA).
  Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier wordt afgevoerd en verwerkt. Zo voorkomt u negatieve gevolgen voor volksgezondheid en milieu.

Het pictogram op het product en/of in de bijbehorende documenten geeft aan dat dit apparaat Niet als normal haushoudelijk afval mag worden behandeld. Het product dient te worden afgegeven bij een officieel innamepunt voor elektrische en elektronische apparatuur om gerecycled te worden. Afvoer en verwering koet worden uitgevoerd volgens plaatelijk milieu-regelgeving.
- Neem voor nadere informatie over inzamelen, verwieren en recyclen van dit product contact op met de betreffende afdeling van de lokale overheid, of de afdeling van uw leverancier die verantwoordelijkheid draagt voor afvalverwerking.
Toestel ontworpen, getest en gefabriceerd volgens:
Veiligheid: EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233.
- Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Suggesties voor correct gebruik om impact op het milieu te verkleinen: zet de afzuiqkap aan op de laagste snelheid wonneer u gaat koken en liaat hem na afloop nog eenaar minuten doorlopen. Kies alleen een hogere snelheid bij große hoeveelheden damp of rook en gebruik de hoge snelheid/snelheden (Boost) alleen voor extreme omstandigheden. Vervangijdig de kooffilter(s) om de afzuiing van kookgeurtjes zo effectief möglich te houden. Vervangijdig vetfilter(s) om de gevolgen van vetafzetting zo effectief möglich gegen te gaan. Gebruik buizen van de maximale doorsnede zoals vermeld in deze gids, voor optimale efficientie en minimale geluidsproductie.

Toepassingen

De afzuiqkap is gemaakt voor het afzuiigen van kookluchtjes en stoom, en uitsluitend bedoeld voor huishoudelijk gebruik.

Deze afzugkap kan in twee vormen worden toegepast: via extractie of via filtratie.

Extractie-vorm

Hierbij worden de afgevoerde luckt uit het pand gevoerd via een speciaal hiervoor geconstrueerde buis die gekoppeld is aan de aansluitring aan de bovenkant van de afzuiqkap.

LET OP!

De afoerbuis wordt nicht meegeleverd en moet afzonderlijk worden aangeschaft. De afoerbuis moet bezelfde doorsnede hebben als de aansluitring.

LET OPI!

Als de afzuiqkap is geleverd met een actieve-kooffilter, moet dit worden verwijderd. Sluit de afzuiqkap aan op een buis met bezelfde doorsnede als de luchtafvoer van de kap (aansluitflens). Deze diameter geldt ook voor eventuele doorvoeropeningen voor de afvoerhuis.

Een doooroeropening en/of buis met een Kleinere doorsnede verlaagt de zuigkracht en leidt tot een enorme toename van de geluidsproductie.

Wij aanvaarden in dit verband dan ook geen enkele verantwoordelijkheid.
Houd de buis zo kort möglichk.
- Gebruik zo weinig möglich elkleboogkoppelingen (maximale hoek hiervan: 90^
Vermijnig groote variaties in de doorsnede van de afvoerbuis.

Filtratie-vorm

De verwijderde lucht worden ontvet en ontgeurd en cervolgens weeer teruggeleid waar de betreffende ruimte.

Om de afzuiigkap in deze vorm te gebruiken, moet een extra filtersystem op basis van geactiveerde kool zich geinstalleerd

Installatie

De minimale aufstand tessen het kookoppervlak en de onderkant van de afzuiqkap is 50 cm bij een elektrische kookplaat en 65 cm bij een gaskookplaat of een kookplaat op gas en elektricitie.

Als in de installment-instructions van een gaskookplaat een grotere afstand worden genoemd, moet de grotere afstand worden gebruikt.

Elektrische aansluiting

De aansluiting op het lichtnet moet overeenkomen met de waarde op hetplaatje aan de binnenkant van de afzuigkap. Als de afzuigkap een stekker heeft, moet deze in een stopcontact dat aan de niewste regelgeving voldoet en ook na de installmentatie bereikbaar blijft. Als het product geen stekker heeft (rechtstreekse aansluiting op lichtnet), of als de stekker na de installationatie noit更是 bereikbaar is, moet gebruik worden gemaakt van een tweetolige aan/uitschakelaar, zodat het product (bijvoorbeeld bij een te hogs stroomsterkte, categorie III) geheel kan worden losgekoppeld van het lichtnet.

WAARSCHUWING!

Controleer erst of het netsnoer correct is gemonteerd voordat de afzuigkap op het lichtnet worden aangesloten om de juiste werkking te controleren.

De afzuiigkap worden geleverd met een speciaal netsnoer. Als dit snoer beschadigd is, moet u een niew exemplaar aanvragen bij de technische Dienst.

Montage

Voordat umet de installment begint:

• Controller of de afmetingen van het aangeschafte product geschikt zijn voor het gekozen installmentiegebied.
• Verwijder de möglichke meegeleverde kooffilter(s) (*) (zie ook het betreffende onderdeel van deze gids). Kooffilter(s) moet(en) allen aanwezig zijn als de afzuiigkap in de filtratie-vorm要去 worden gebruikt.
• Controller (na transport) of er geen meegeleverde materiaielen in de afzugkap zitten (bijv. verpakte schroeven (^) , garantiebewijs (^) etc.) en verwijder deze zo nodig. Bewaren a.u.b.

Er worden muurpluggen meegeleverd om de afzuiqkap stevig aan de meeste muren/plafonds te kunnen bevestigen. Uiteraard moet de gekwalificeerde installmentemonteur zich ervan verzekeren dat het gebruikte materiaal geschikt isoor het betreffende type muur/plafond. Muur of plafond要去en sterk genoeg onsir hem gewicht van de afzuiqkap te kunnen honden.

Geen tegels, voegspecie of siliconenkit aanbrengen gegen ofonder dit toestel. Alleen opbouwmontage.

NB: De elementen gemarkeerd met het symbol ("(*)” zijn optionele accessoires die alleen samen met bepalde modellen geleverd worden, of het zich niet-geleverde onderdelen die aangekocht要去en worden.

Onderhoud

Reinigen

ALLEEN reinigen met een doeck die is bevochtig met een neutraal vloeibaar schoonmaakmildel. GEBRUIK BIH RET REINIGEN GEEN GEREEDSchAPPEN OF ANDERE VOORWERPEN. Gebruik geen schuirmiddelen.

GEBRUK GEEN ALCOHOL!

Gebruik voor alle onderhoudswerkzaamheden werkhandsschoenen.

Vetfilter

Fig. 14-32

Vangt vetdeeltjes op uit de kookdampen.

Het vetfilter要去ijdere maand worden gereinigld met een Niet-agressief reinginingsmiddel, met de hand of in de vaatwasser. Zet de vaatwasser hier bij op de laagste temperatuur en het kortste programma. In de vaatwasser kan het vetfilter wat verkleuren. Dit hebtschter gen invloed op de filterwerking.

Trek aan de verende hendel om het vetfilter te verwijdersen.

Koolfilter (alleen filtratie-vorm)

Fig. 31

Absorbeert ongewenste kookgeurtjes.

Het kooffilter kan iedere twee maanden (of op bepalde modellen zodra de verzadigingsindicator dit aangeeft) worden gewassen met het water en een geschikt reinigismiddel. Wasser is ook möglichk met een vaatwasser op 65^ (selecteer in dat geval een volledig wasprogramma en laat de vaatwasser verder leeg).

Verwijder overtollig water zonder het filter te verwijdenen, haal het matje uit het plastic frame enplaats dit 10 minuten op 100^ in de oven om het volledig te drogen. Vervang het matje na 3aar gebruik of wanner de stof beschadig is.

Verwijder het filterhouserframe door de knappen (g) waarmee de luchtafvoer aan de afzuiigkap is bevestigd een kwartslag te draieren.

Plaats het matje (i) met geactiveerde koolstof in frame (h) en zet het geheel terug in behuizing (j).

Ook kan gelebruik worden gemaakt van een gewoon koolstofffilter dat niet wasaar is en Niet kan worden geregenereerd. Dit filter moet na 3-4 maanden gelebruik worden verwangen.

Het filterhouserframe van het koolstofffilter is vastgelast. Een eventueel met de afzuiqkap meegeleverd frame worden dus Niet gebruikt.

Plaats het frame in zijn behuizing enzet het vast door aan de 2 plastic knoppen te draaien.

Koolstofffilter kopen

Het koolstofffilter kan besteld worden op de website van de Servicedienst of bij de Servicecentra Samsung. Raadpleeg de informatie op de LASTE pagina van deze handleding.

Lampjes verrangen

De verlichting van de afzuigkap maakt gebruik van LED-technologie.

Dankzij de LEDs bent u verzekerd van optimale verlichting, een levensduur tot 10 keer zo lang als gewone lampen en een energiebesparing tot 90% .

Neem voor verwanging contact op met de technische dienst.

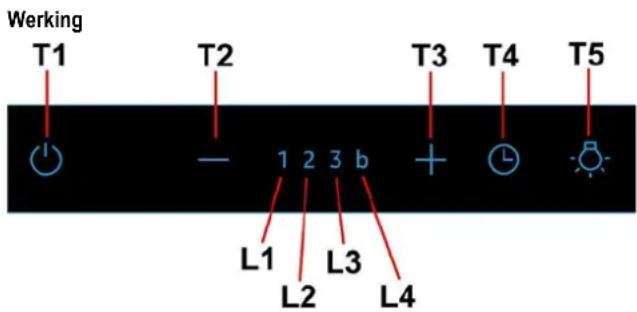

T1. ON/OFF Aanzuigmotor:

Druk, met de kap ingeschakeld op een willekeurige snelheid, op de toets T1: de kap wordenuitgeschakeld.

Druk, met de uitgeschakelde kap (OFF), op de toets T1: de kap worden met能力和 1 ingeschakeld.

T2. Verminding snelheid

Door te drukken op de toets "T2" verkrijgt men de vermindering van de snelheid, van de snelheid 4 (Boost) tot de snelheid 1.

T3. Verhoging snelheid

Door te drukken op de toets (kap in status ON) worden de snelheid van de motor verhoogd, van de snelheid 1 tot de snelheid Boost (getimed).

Spelbeid 1 led L1

Snelheid 2 led L2

Snelheid 3 led L3

NB: De snelheid 4 (getimede Boost) blijft actief gedurende 5 minutes, waarna de kap automatisch de snelheid 3 instelt.

T4. Timing snelheden

De timing van de slenheden worden geactiveerd door te drukken op de toets T4, na het verstreijken van de timing worden de kap uitgeschakeld.

De timing is als volgt onderverdeeld:

Snelheid 1 - 20 minutes (led L1)

Snelheid 2 - 15 minutes (led L2)

Snelheid 3 - 10 minutes (led L3)

Boost - 5 minuten (led L4 knippert)

Wanneerijdens de getimede werkig gedrukt worden op de toets T2 za de kap de getimede modus verlaten en de snugheid verminderen.

Wanner gebrukt wird op de toets T3 za de kap de getimede modus verlaten en de snelheid verhogen.

Wanner gebrukt worden op de toets T4 zal de kap de getimede modus verlaten en de ingestelde snugheid handhaven.

T5. ON/OFF Verlichting

Controle en configuratie signalering van de verzadiging van de filters:

Signalering vetfilter

Na 40 bedrijsuren za de led L1 knipperen.

Wanneer deze signalering verschijnt, moet het onderhoud van het vetfilter worden uitgevoerd.

Houd voor het resetten van de signalering de toets T1 gedurende 3^ ingedrukt. (kap in status ON).

De led L1 stopt met knipperen en de kap wordenuitgeschakeld (OFF).

Signalering koolstoffilter

Na 160 bedrijfsuren za de led L2 knipperen.

Wanneer deze signalering verschijnt, moet het onderhoud van het koolstofffilter worden uitgevoerd.

Houd voor het resetten van de signalering de toets T1 gedurende 3^ ingedrukt. (kap in status ON).

De led L2 stopt met knipperen en de kap wordt uitgeschakeld (OFF).

Wanner beide filters gelijktijdig gesignaleerd worden, zullen de leds L1 en L2 afwisseled knipperen.

Voor de reset moet de hierboven beschreiben procedure 2maal worden uitgevoerd.

De eerste keer worden de signalering van het koolstofffilter geset, de tweede keer de signalering van het vetfilter.

In de standardmodus is de signalering van het koolstofffilter Niet actief.

Indien men de kap in de filtratie-vorm gebruikt, moet de signalering van het koolstofffilter geactiveerd worden.

Activering signalering koolstoffilter:

Plaats de kap of OFF en houd de toetsen T2+T3 gedurrende 3" ingedrukt.

Na het indrukken van de toets za de led L1 gedurende 1^st knipperen.

De leds L1 en L2 knipperen tot het klinken van een "BEEP" die deplaatsgevonden activering bevestigt; de kap gaat terug maar OFF.

Deactivering signalering koolstoffilter:

Plaats de kap of OFF en houd de toetsen T2+T3 gedurende 3" ingedrukt.

Na het indrukken van de toets zullen de leds L1+L2 gedurende 1" knipperen.

De led L1 knippert tot het klinken van een "BEEP" die deplaatsgevonden deactivering bevestigt; de kap gaat terug maar OFF.
