MANUALE UTENTE WS171GA HAIER
ATTENZIONE: Rischio di incendio/materiali infiammabili. Il significato indica il rischio di incendio nel caso di utilizzo di materiali infiammabili. Fare attenzione ed evitare l'insorgere di incendi a causa della combustione di materiali infiammabili.
Vi ringraziamo per aver deciso di acquistare un prodotto Haier.
Vi invitiamo a leggere attentamente queste istruzioni prima di iniziare a usare il dispositivo. Le istruzioni contengono informazioni importanti che vi aiuteranno a trarre il meglio da questo dispositivo e vi garantiranno altresì sicurezza in fase di installazione, uso e manutenzione del dispositivo.
Conservare questo manuale in un luogo pratico, di modo da poterlo sempre consultare e garantire un utilizzo sicuro e adeguato del dispositivo.
Qualora il dispositivo venga venduto, ceduto o lasciato nella vecchia abitazione in fase di trasferimento, accertarsi sempre di lasciare anche il manuale, di modo che il nuovo proprietario possa acquisire familiarità col dispositivo e con le relative avvertenze di sicurezza.
Legenda
Avvertenza - Informazioni importanti per la sicurezza
Informazioni e suggerimenti generali
Informazioni ambientali
Smaltimento
Contribuire alla protezione dell'ambiente e alla salute umana. Collocare l'imballaggio in contenitori adeguati per poterlo riciclare. Contribuire al riciclaggio dei rifiuti provenienti da dispositivi elettrici ed elettronici. Non smaltire i dispositivi recanti questo simbolo con i normali rifiuti domestici. Riportare il prodotto presso la struttura di riciclaggio locale o contattare il proprio ufficio municipale competente in merito.
ATTENZIONE!
Rischio di lesione o soffocamento!
I refrigeranti e i gas vanno smaltiti in modo professionale. Verificare che i tubi del circuito refrigerante non si siano danneggiati prima di smaltirli in modo adeguato. Scollegare il dispositivo dalla presa di corrente. Tagliare il cavo di rete e smaltirlo. Togliere i vassoi e i cassetti, e assicurarsi che il lucchetto e le guarnizioni della porta siano rimossi al fine di evitare che i bambini e gli animali domestici rimangano intrappolati all'interno del dispositivo.
I vecchi elettrodomestici hanno più un valore residuo. Un metodo di smaltimento rispettoso dell'ambiente assicurerà che le preziose materie prime possano essere recuperate e riutilizzate.
Il ciclopentano, una sostanza infiammabile non dannosa per l'ozono, viene utilizzato come espansore per la schiuma isolante.
Assicurando che questo prodotto venga smaltito correttamente si contribuisce a prevenire potenziali conseguenze negative per l'ambiente e la salute umana.
Per informazioni più dettagliate sul riciclaggio di questo prodotto, rivolgersi all'ufficio di zona competente, al servizio di smaltimento dei rifiuti domestici o al negozio presso il quale è stato acquistato il prodotto, gestito da professionisti.
Informazioni di sicurezza 4 Consigli di sicurezza 7 Manutenzione 11 Accessori 13 Descrizione del prodotto 14 Installazione 15 Uso 17 Suggerimenti per risparmiare energia 19 Strumentazione 20 Cura e pulizia 21 Guida alla risoluzione dei problemi 22 Dati tecnici 25 Servizio di assistenza 26 Impilaggio bottiglie vino 27
Questo apparecchio è destinato esclusivamente alla conservazione del vino. Prima di accendere l'apparecchio per la prima volta, leggere le seguenti avvertenze di sicurezza:
ATTENZIONE!
Prima di iniziare a usare il dispositivo
Verificare che non vi siano danni verificati in fase di trasporto. - Togliere tutti i materiali dell'imballaggio, tenerli fuori dalla portata dei bambini e smaltirli in modo rispettoso dell'ambiente. Attendere almeno due ore prima di procedere all'installazione del dispositivo al fine di garantire che il circuito del refrigerante sia completamente operativo. - Spostare sempre il dispositivo in due persone, dato che è molto pesante.
Installazione
L'apparecchio deve essere collocato in un luogo ben ventilato. Garantire uno spazio di almeno 10 cm sopra e intorno all'apparecchio. AVVERTENZA: Non coprire od ostruire le aperture di ventilazione del frigorifero. Non collocare mai l'apparecchio in una zona umida o in un luogo in cui potrebbe venir spruzzato dall'acqua. Pulire e asciugare gli spruzzi d'acqua e le macchie con un panno morbido e pulito. Non installare la cantinetta per vini in posizioni non debitamente isolate o riscaldate, ad esempio garage, ecc. La cantinetta per vini non è stata progettata per funzionare a una temperatura ambiente inferiore ai 10°C. Non installare il dispositivo esponendolo direttamente alla luce del sole o vicino a sorgenti di calore (ad es. stufe, riscaldatori). Installare e livellare il dispositivo in un'area adatta per le sue dimensioni e per il suo uso. Verificare che le informazioni elettriche riportate sulla targhetta di identificazione corrispondano a quelle dell'alimentazione, in caso contrario, contattare un elettricista. L'apparecchio funziona con un'alimentazione di 220-240 VAC/50 Hz. Una tensione anomala può causare il mancato avviamento dell'apparecchio o danni al sistema di controllo della temperatura o al compressore, oppure può presentarsi un rumore anomalo durante il funzionamento, nel qual caso occorre montare un regolatore automatico. Non usare ciabatte e prolunghe.
ATTENZIONE!
▷ AVVERTENZA: Non posizionare prese multiple portatili o alimentatori portatili sul retro dell'apparecchio. ▷ AVVERTENZA: Quando si posiziona l'apparecchio, assicurarsi che il cavo di alimentazione non sia intrappolato o danneggiato. Non inciampare sul cavo di alimentazione. Servirsi di una presa con messa a terra separata per l'alimentazione che sia disponibile e accessibile. L'apparecchiatura deve disporre di una messa a terra. Unicamente per il Regno Unito: Il cavo di alimentazione del dispositivo è dotato di una presa a 3 poli (con messa a terra), adatta per una normale presa a 3 poli (con messa a terra). Non tagliare o smontare mai il terzo polo (messa a terra). Dopo aver installato il dispositivo, la presa dovrebbe essere accessibile. ▷ AVVERTENZA: Non danneggiare il circuito refrigerante.
Uso quotidiano
- Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni di età e da persone con ridotte capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se sono stati istruiti relativamente all'uso sicuro dell'apparecchiatura stessa e se ne hanno compreso i rischi. ▶ I bambini non devono giocare con l'apparecchiatura.
- I bambini di età compresa tra i 3 e gli 8 anni possono caricarlo e scaricarlo, ma non possono pulire o installare gli apparecchi di refrigerazione. Tenere i bambini di età inferiore ai 3 anni lontano dal dispositivo a meno che non siano sotto costante supervisione. La pulizia e gli interventi di manutenzione non devono essere eseguiti dai bambini senza supervisione. Il dispositivo va collocato in modo tale che la presa resti accessibile. Se gas freddo o altri gas infiammabili perdono nelle immediate vicinanze del dispositivo, disattivare la valvola del gas che perde, aprire porte e finestre e non scollegare il cavo di alimentazione dell'apparecchiatura.
- Attendere come minimo 7 minuti per ricollegare l'alimentazione dopo aver eseguito lo scollegamento. Non sollevare l'apparecchiatura prendendola per le maniglie. Le chiavi vanno tenute fuori dalla portata dei bambini e non nelle immediate vicinanze dell'apparecchiatura al fine di impedire che i bambini restino bloccati all'interno dell'apparecchiatura stessa.
ATTENZIONE!
▷ Si prega di notare che il prodotto funziona a una temperatura compresa fra i 10 e i 38°C. Il dispositivo potrebbe non funzionare correttamente se viene lasciato a lungo a temperature superiori o inferiori all'intervallo indicato. Non posizionare articoli instabili (oggetti pesanti, contenitori pieni d'acqua) sopra all'apparecchio, per evitare lesioni personali causate da caduta o scosse elettriche causate dal contatto con l'acqua. Aprire e chiudere lo sportello solo tramite le maniglie; lo spazio tra lo sportello e l'armadietto è molto stretto, non mettere le mani in queste zone per evitare di schiacciarsi le dita. Aprire o chiudere gli sportelli dell'apparecchio solo quando non ci sono bambini nel raggio di movimento dello sportello. Non conservare o utilizzare materiali infiammabili, esplosivi o corrosivi all'interno dell'apparecchio o nelle immediate vicinanze. Non conservare sostanze esplosive quali ad esempio bombolette aerosol con propellenti infiammabili all'interno del dispositivo. Non conservare medicinali, batteri o agenti chimici nell'apparecchio. Questo apparecchio è un elettrodomestico e si raccomanda di non conservarvi all'interno materiali che richiedono temperature rigide. Non impostare temperature inutilmente basse all'interno della cantinetta vino. Con impostazioni elevate si potrebbero avere temperature basse. Attenzione: Le bottiglie possono esplodere. Non toccare la superficie interna dell'elettrodomestico in funzione, in particolar modo con le mani bagnate, dato che le mani si potrebbero congelare a contatto con la superficie. Al fine di garantire un corretto raffreddamento del vino, non sovraccaricare l'apparecchiatura. Scollegare l'apparecchio in caso di interruzione di corrente o prima della pulizia; attendere almeno 7 minuti prima di riavviarlo, in quanto un avviamento frequente può danneggiare il compressore. ▷ AVVERTENZA: Non utilizzare apparecchi elettrici all'interno dell'elettrodomestico, a eccezione di quelli consigliati dal costruttore. Per evitare rischi, rivolgersi all'assistenza clienti per sostituire un cavo di alimentazione danneggiato (cfr. scheda garanzia). Per prolungare la durata di vita dell'apparecchiatura, evitare di spegnerla. Non posizionare mai l'apparecchio orizzontalmente sul pavimento; dopo averlo inclinato di oltre 45°, attendere 24 ore prima di inserire la spina.
ATTENZIONE!
Manutenzione / pulizia
- Verificare che i bambini siano supervisionati se eseguono operazioni di pulizia e manutenzione. Scollegare il dispositivo dall'alimentazione elettrica prima di intraprendere qualsiasi intervento di manutenzione. Lasciar passare almeno 7 minuti prima di riavviare il dispositivo, dato che operazioni di avvio frequenti potrebbero danneggiare il compressore.
- Tenere la presa e non il cavo in fase di scollegamento del dispositivo. Non pulire il dispositivo con spazzole dure, spugnette abrasive, detergente in polvere, petrolio, amil acetato, acetone e altre simili soluzioni organiche, soluzioni acide o alcaline. Pulire con l'apposito detergente per congelatore/frigo, al fine di evitare danni. Utilizzare acqua calda e soluzione di bicarbonato di sodio; circa un cucchiaio di bicarbonato di sodio per un litro e un quarto di acqua. Risciacquare completamente con acqua e asciugare. Non usare detersivi in polvere o altri detergenti abrasivi. Non lavare le parti rimovibili in una lavastoviglie. AVVERTENZA: Non utilizzare dispositivi meccanici o altri mezzi per accelerare il processo di scongelamento, che non siano quelli raccomandati dal produttore. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico autorizzato o da una persona qualificata per evitare situazioni di pericolo. Non provare a riparare, smontare o modificare il dispositivo in modo autonomo. In caso di riparazioni rimandiamo al nostro centro assistenza clienti. Se la lampada è danneggiata, deve essere sostituita dal produttore, da un tecnico autorizzato o da una persona qualificata per evitare situazioni di pericolo.
- Eliminare la polvere sulla parte posteriore dell'unità una volta all'anno per evitare di correre rischi legati al fuoco ed evitare un consumo eccessivo di corrente.
Consigli di sicurezza
Non spruzzare o lavare il dispositivo in fase di pulizia. Non usare acqua spray o vapore per pulire il dispositivo. Non pulire le porte in vetro fredde con acqua calda. Le improvvise variazioni di temperatura potrebbero causare la rottura del ghiaccio. Se si lascia l'apparecchio fuori uso per un periodo prolungato, lasciarlo aperto per evitare la formazione di odori sgradevoli all'interno.
ATTENZIONE!
Il dispositivo contiene il refrigerante infiammabile ISOBUTAN (R600a). Verificare che il circuito del refrigerante non si sia danneggiato in fase di trasporto o installazione. Le perdite di refrigerante possono causare lesioni agli occhi o rischi di incendio. Qualora siano verificati dei danni, tenere lontano dalle fonti di fuoco libero, ventilare bene la stanza, non collegare o scollegare i cavi di alimentazione del dispositivo o di qualsiasi altro dispositivo. Informare l'assistenza clienti.
Qualora gli occhi entrino in contatto col refrigerante, risciacquare immediatamente sotto acqua corrente e chiamare immediatamente un medico oculista.
AVVERTENZA: Il sistema di refrigerazione è sotto pressione. Non manometterlo. Poiché sono utilizzati refrigeranti infiammabili, installare, maneggiare e riparare l'apparecchio seguendo rigorosamente le istruzioni e contattare un addetto o il nostro servizio post-vendita per smaltire l'apparecchio.
Uso previsto
L'apparecchiatura è stata pensata per essere usata in casa e in applicazioni simili, quali ad esempio
- cucine per il personale in negozi, uffici e altri ambienti di lavoro;
- fattorie e clienti di hotel, motel e altri ambienti residenziali;
- ambienti tipo bed and breakfast;
- catering e usi simili non al fine di vendita.
Per garantire la conservazione sicura del vino, si prega di osservare queste istruzioni per l'uso. I dettagli sulla parte più adatta nel comparto dell'apparecchio dove conservare specifici tipi di alimenti, considerando la distribuzione della temperatura che può essere presente nei diversi scomparti, si trovano nell'altra parte del manuale.
Non sono ammesse modifiche o cambiamenti sull'apparecchiatura. Un uso non previsto potrebbe causare pericoli e perdita del servizio di copertura della garanzia.
Smaltimento
Il simbolo sul prodotto o sulla confezione indica che il prodotto non va gestito come un normale rifiuto domestico. Portare il prodotto presso un centro di raccolta per il riciclaggio della strumentazione elettrica ed elettronica. Assicurando che questo prodotto venga smaltito correttamente si contribuisce a prevenire potenziali conseguenze negative per l'ambiente e la salute umana che potrebbero invece derivare da uno smaltimento non corretto del prodotto stesso. Per informazioni più dettagliate sul riciclaggio di questo prodotto, rivolgersi all'ufficio locale competente, al servizio smaltimento dei rifiuti domestici o al negozio presso il quale è stato acquistato il prodotto.
Poiché vengono utilizzati i gas di isolamento infiammabili, contattare un professionista o il nostro servizio post-vendita per smaltire l'apparecchio.
ATTENZIONE!
Rischio di lesioni o soffocamento!
I refrigeranti e i gas vanno smaltiti in modo professionale. Verificare che i tubi del circuito refrigerante non si siano danneggiati prima di smaltirli in modo adeguato. Scollegare il dispositivo dalla presa di corrente. Tagliare il cavo di rete e smaltirlo. Togliere i vassoi e i cassetti, o altro che il lucchetto e le guarnizioni della porta al fine di evitare che i bambini e gli animali domestici rimangano intrappolati all'interno del dispositivo.
▶ AVVERTENZA: Scollegare il dispositivo dalla presa di corrente prima di avviare le operazioni di pulizia.
Non pulire l'apparecchio con spazzole dure, spazzole metalliche, detersivo in polvere, benzina, acetato di amile, acetone e soluzioni organiche simili, soluzioni acide o alcaline. Pulire con l'apposito detergente per il frigorifero per evitare danni.
▶ Pulire l'apparecchio quando vi è conservato poco vino o non vi è vino. È necessario pulirlo solo quando è sporco.

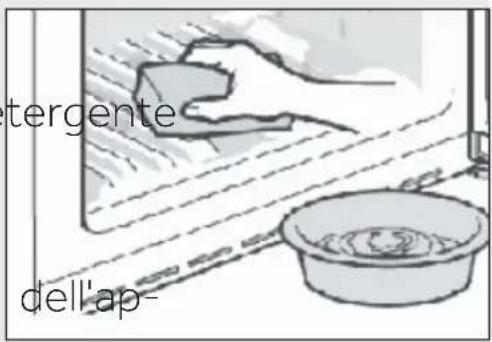

Pulire l'interno e l'alloggiamento del dispositivo servendosi di una spugna imbevuta di acqua tiepida e detergente neutro.
Risciacquare con acqua tiepida pulita e asciugare con un panno morbido.
Non pulire alcun componente in lavastoviglie.
Lasciar passare almeno 7 minuti prima di riavviare il dispositivo, dato che operazioni di avvio frequenti potrebbero danneggiare il compressore.

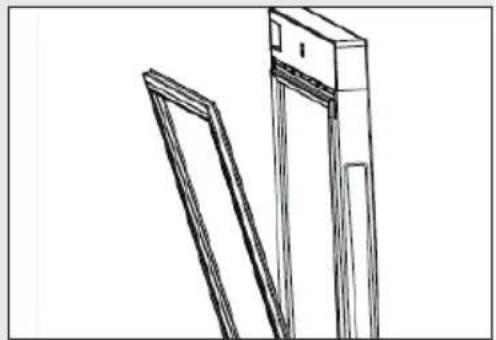

Pulire la guarnizione della porta:
Le guarnizioni della porta dovrebbero essere pulite a intervalli
di 3 mesi al fine di garantire una buona tenuta. Come segue: Rimuovere: Afferrare la guarnizione della porta ed estrarla secondo la direzione della freccia, per rimuovere l'intera guarnizione della porta.
Immergere una spazzola in acqua o
alcool per alimenti, pulire la scanalatura della guarnizione della porta muovendo avanti e indietro la spazzola. Quindi pulire la superficie della guarnizione della porta con un asciugamano imbevuto di acqua o alcool alimentare. Infine, lavare la guarnizione della porta e asciugarla con un panno pulito.

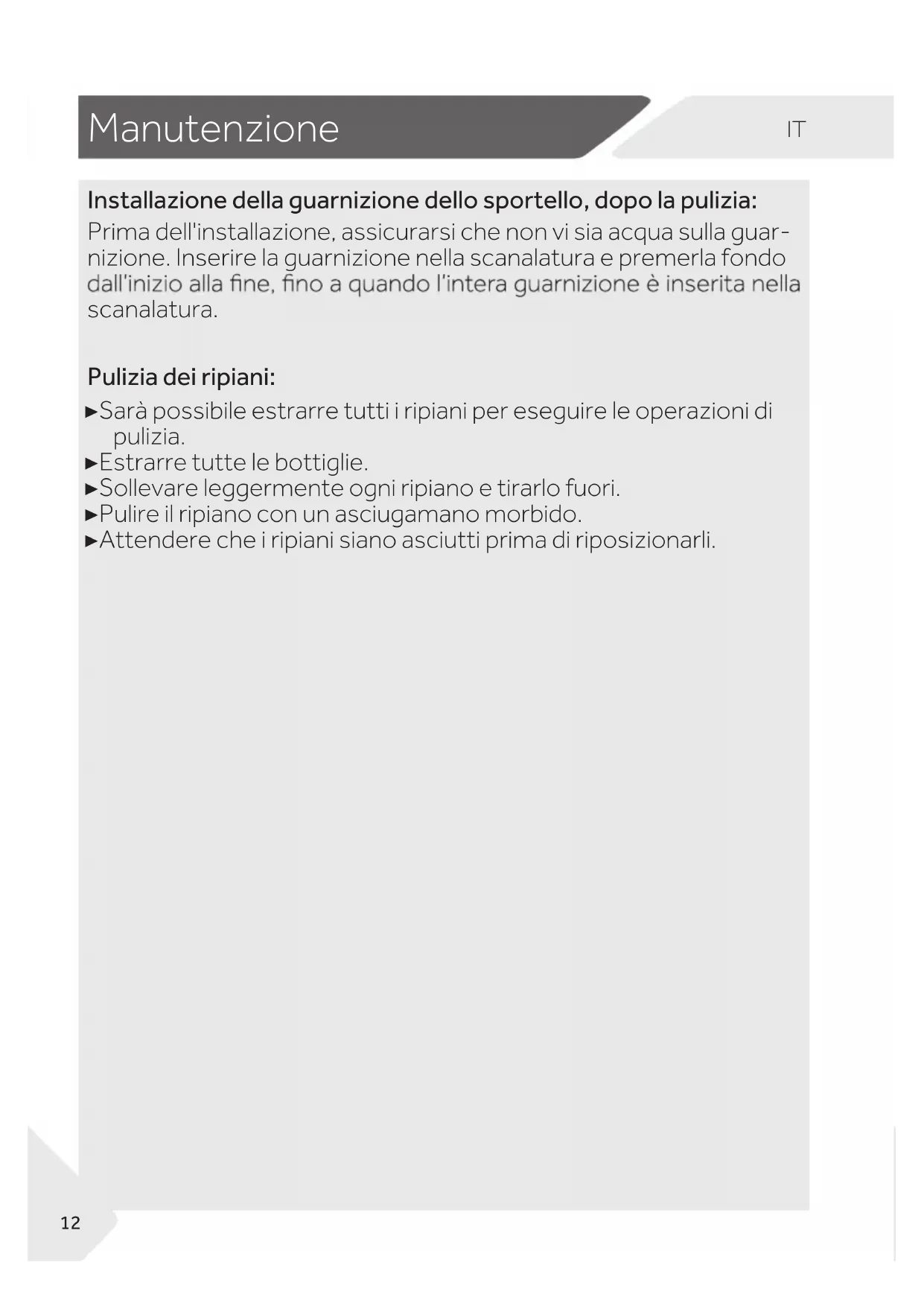

Installazione della guarnizione dello sportello, dopo la pulizia:
Prima dell'installazione, assicurarsi che non vi sia acqua sulla guarnizione. Inserire la guarnizione nella scanalatura e premerla a fondo dall'inizio alla fine, fino a quando l'intera guarnizione è inserita nella scanalatura.
Pulizia dei ripiani:
Sarà possibile estrarre tutti i ripiani per eseguire le operazioni di pulizia. Estrarre tutte le bottiglie. Sollevare leggermente il ripiano e tirarlo fuori. Pulire il ripiano con un asciugamano morbido. Attendere che i ripiani siano asciutti prima di riposizionarli.
Controllare gli accessori e la documentazione conformemente al presente elenco.
| Name
Quantità
Modello
produotto | Guida
per
l'utente | Kit
informazioni | Piccolo
ripiano in
legno | Ripiani
per vino | Chiave |
| WS105GA 1 1 1 | 3 2 | | | | |
| WS171GA 1 1 1 | 6 2 | | | | |
| HWS116GAE 1 1 | 0 4 2 | | | | |
| HWS188GAE 1 1 | 0 7 2 | | | | |
| WC188DE 1 1 0 | 7 2 | | | | |
Nota
A causa di modifiche tecniche e modelli diversi, alcune delle illustrazioni all'interno di questo manuale potrebbero differire dal modello attuale.

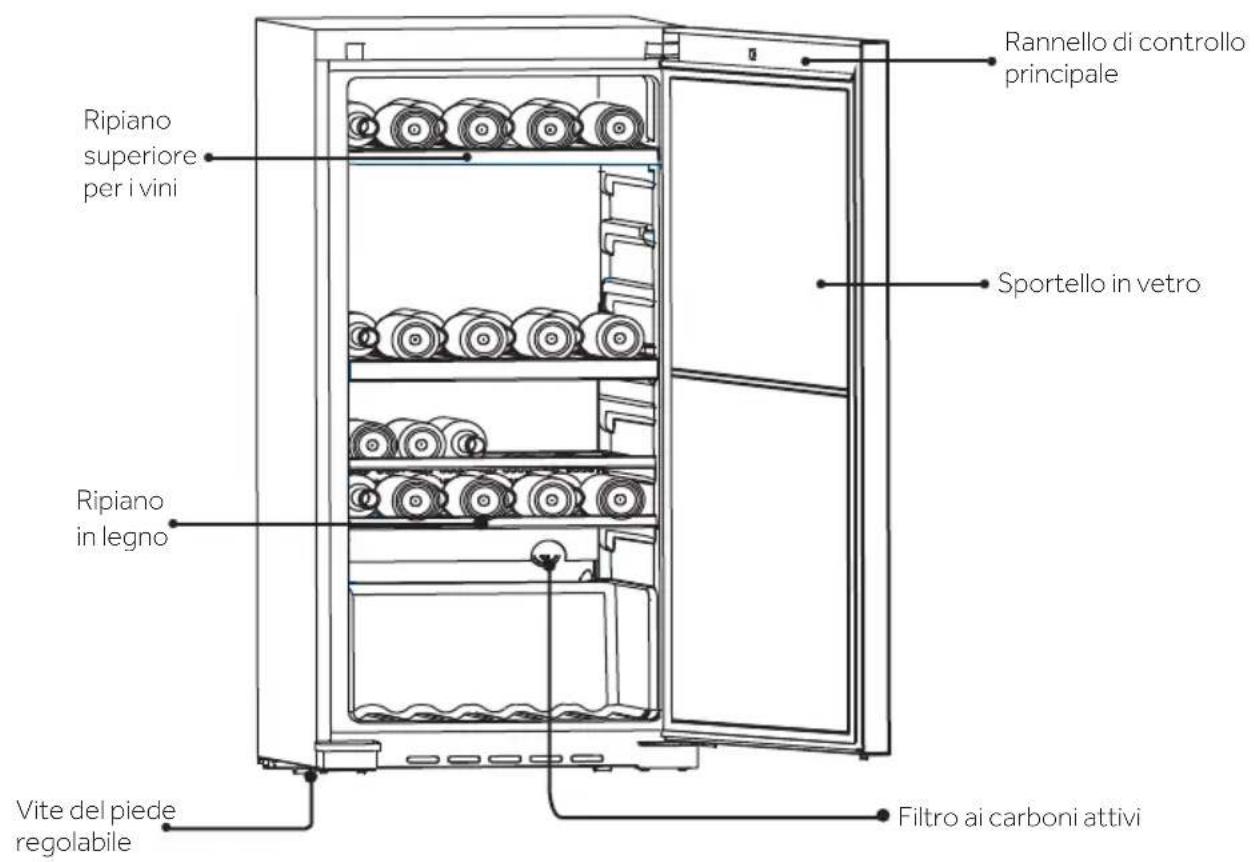

Immagine dell'apparecchio Questo prodotto contiene una fonte luminosa con efficienza energetica di classe G.
1. Disimballaggio
Estrarre il dispositivo dall'imballaggio. - Togliere tutti i materiali dell'imballaggio, compresa la base in schiuma, e tutto il nastro adesivo che tiene gli accessori in posizione.
2. Condizioni ambientali
La temperatura della stanza dovrebbe sempre collocarsi in un intervallo compreso fra i 10°C e i 38°C, dato che può influenzare la temperatura all'interno del dispositivo stesso nonché il suo consumo sul piano energetico. Non installare il dispositivo vicino ad altri dispositivi che emettono calore, quali ad esempio fornelli e frigoriferi, isolamento.
3. Requisiti di spazio

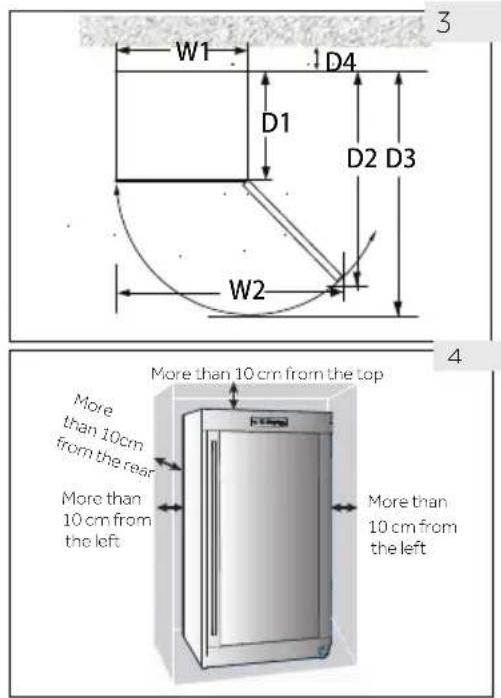

Spazio richiesto per aprire la porta (Fig. 3):
| Larghezza
in mm | Profondità
in mm | Distanza alla
parete
in mm |
| W1 W2 D1 D2 D3 D4 | |
| 595 10806 | 577 | 1174 | 1202 | |
4. Spazio di ventilazione
Per motivi di sicurezza e per ragioni energetiche, sarà necessario osservare la distanza di ventilazione richiesta di 10 cm in tutte le direzioni (Fig. 4).
ATTENZIONE!
- Verificare che le aperture di ventilazione, sia sull'apparecchiatura che nella struttura da incasso, siano libere da ostruzioni. Apparecchio di refrigerazione non destinato ad essere utilizzato come apparecchio da incasso.

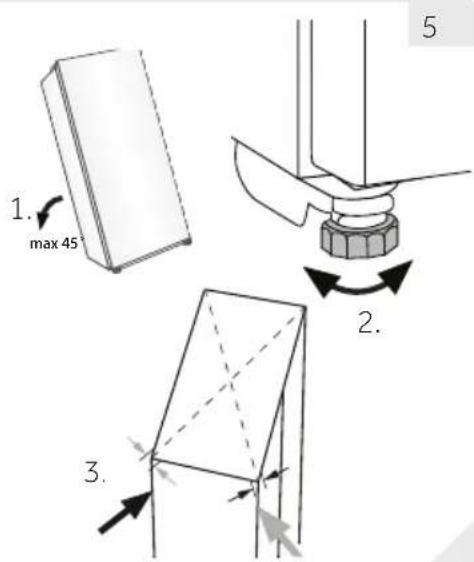

5. Allineamento dell'apparecchiatura
L'apparecchiatura dovrebbe essere collocata su una superficie piatta e resistente.
- Inclinare l'apparecchiatura leggermente all'indietro (Fig. 5).
- Impostare i piedini anteriori regolabili fino al livello desiderato ruotandoli.
- Sarà possibile verificare la stabilità andando ad agire in modo alternato sulle diagonali. Questa leggera oscillazione dovrebbe essere la stessa in entrambe le direzioni. In caso contrario, il telaio si potrebbe inclinare; le conseguenze sarebbero dei danni alle guarnizioni delle porte, che a loro volta causerebbero perdite. Una leggera inclinazione verso la parte posteriore facilita la chiusura della porta.
6. Regolazione di precisione delle porte
L'apparecchiatura si chiude con più facilità se vengono usati i piedini di livellamento sulla parte anteriore.
Ruotare i piedini regolabili (Fig. 6) per alzarli o abbassarli:
La rotazione dei piedini in senso orario alza il dispositivo.
La rotazione dei piedini in senso antiorario abbassa il dispositivo.

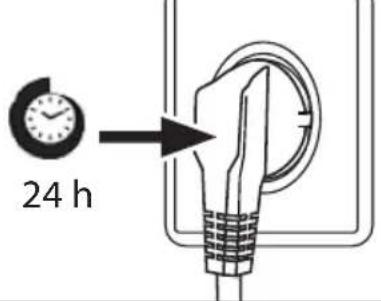

7. Tempo d'attesa
L'olio di lubrificazione si trova nella capsula del compressore e garantisce un funzionamento senza bisogno di interventi di manutenzione. Questo olio può entrare nel sistema a tubo chiuso in fase di trasporto se l'apparecchiatura viene inclinata. Prima di collegare il dispositivo alla sorgente di alimentazione attendere 24 ore (Fig. 7), affinché l'olio rientri all'interno della capsula.
8. Collegamento elettrico
Prima di effettuare il collegamento, verificare che:
la sorgente di alimentazione, la presa e il fusibile siano adeguati alla targhetta informativa. La presa di alimentazione sia dotata di messa a terra e non vi siano collegate ciabatte o prolunghe.
- il cavo di alimentazione e la presa siano inseriti correttamente.
Collegare la spina a una presa domestica debitamente dotata di messa a terra.
ATTENZIONE!
Per evitare rischi, rivolgersi all'assistenza clienti per sostituire un cavo di alimentazione danneggiato (cfr. scheda garanzia).

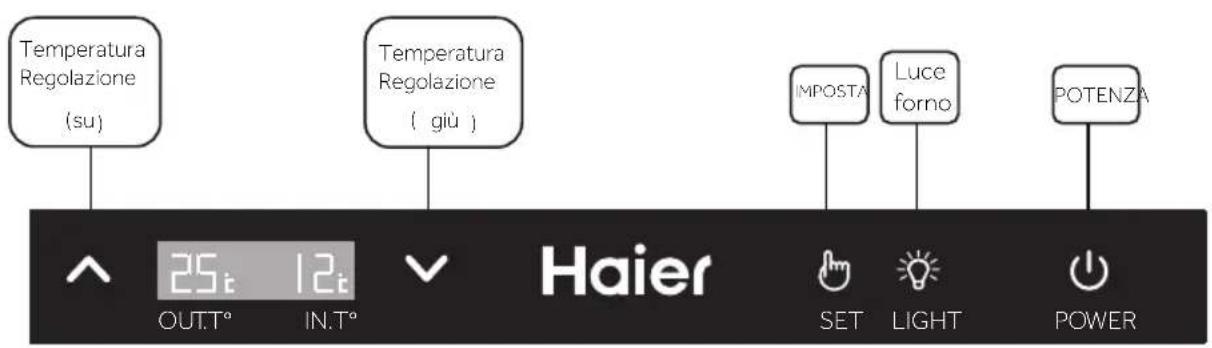

Pannello di controllo......
La gamma di temperatura del pannello del display è 5 20° C (41~68°F).
La temperatura di impostazione predefinita è di 12°C (54°F).
Sarà possibile impostare la temperatura a seconda dei propri requisiti per la conservazione del vino.
1. Regolazioni della temperatura
Per impostare la temperatura tenere premuto il pulsante per circa 3 secondi. Quindi il display della temperatura di IN.T° lampeggia. Premere il pulsante o per aumentare o ridurre l'impostazione di temperatura. Dopo aver raggiunto la temperatura desiderata, premere il pulsante
2. Luce interna
A completezza della vostra colazione, abbiamo aggiunto una luce tenue nella
cantinetta dei vini. Basta premere il pulsante e si accende la luce, premere
nuovamente per spegnerla. Quando la porta è aperta la luce si accende.
Alla chiusura della porta la luce si spegne.
3. Conversione "°F/°C"
Premere e tenere premuto per 3 secondi, la temperatura visualizzata in Fahrenheit e
il carattere °F convertirà la temperatura in gradi Celsius insieme al carattere °C.
Premere e tenere premuto nuovamente per 3 secondi; la temperatura in gradi Celsius
e il carattere "°C" convertiranno la temperatura in gradi Fahrenheit insieme al carattere "°F".
4. Allarme apertura porta
Qualora la porta venga tenuta aperta per più di 1 minuto, il cicalino continuerà a emettere dei bip come allarme fino a che non verrà chiusa la porta o qualsiasi tasto sul pannello display non potrà essere usato e poi il cicalino smetterà di fare bip.
5. Memoria di spegnimento temperatura
In caso di black-out la cantinetta salva in modo automatico la temperatura impostata. Dopo il ripristino della corrente, funzionerà sulla base della temperatura impostata prima del black-out e le altre funzioni torneranno allo stato predefinito.
6. Potenza
Tenendo premuto il tasto per 3 secondi, l'alimentazione principale si spegne (l'alimentazione per tutti i dispositivi interni verrà disattivata e il dispositivo sarà in standby). Se il dispositivo è spento, l'alimentazione può essere attivata tenendo premuto il tasto per 3 secondi, e poi tutte le icone sulla schermata del display si accendono.
Suggerimenti per risparmiare energia
Verificare che il dispositivo disponga di una ventilazione adeguata (cfr. INSTALLAZIONE).
Non installare il dispositivo direttamente esposto alla luce del sole o vicino a sorgenti di calore (ad esempio: stufe, riscaldatori). Evitare di impostare temperature inutilmente basse all'interno dello scomparto frigo-riferimento. Il consumo di energia aumenta a mano a mano che si scende con la temperatura impostata nel dispositivo. Aprire la porta del dispositivo leggermente, unicamente quando necessario.
Non superare il numero di bottiglie indicato per evitare di ostruire il flusso dell'aria.
- Tenere pulite le guarnizioni di modo che la porta si chiuda correttamente.
La configurazione più risparmio energetico richiede che gli scaffali siano posizionati nell'apparecchio in condizioni fresche di fabbrica, e che le bottiglie di vino siano posizionate senza bloccare l'uscita dell'aria del condotto.
Strumentazione
IT
1. Ripiano

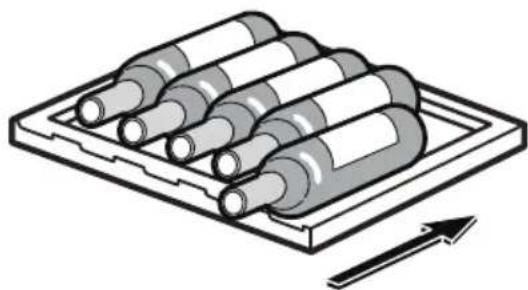

- I ripiani sono stati progettati per una facile conservazione ed estrazione del vino. Essi possono essere puliti con un panno morbido.

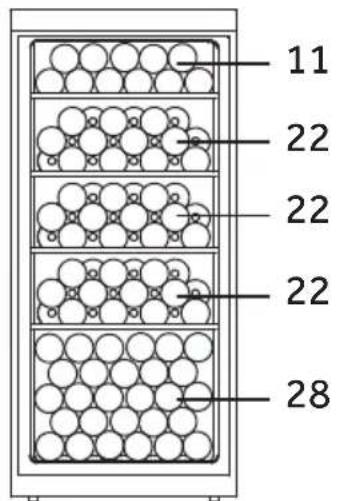

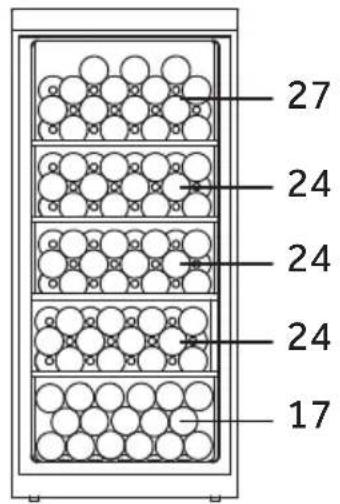

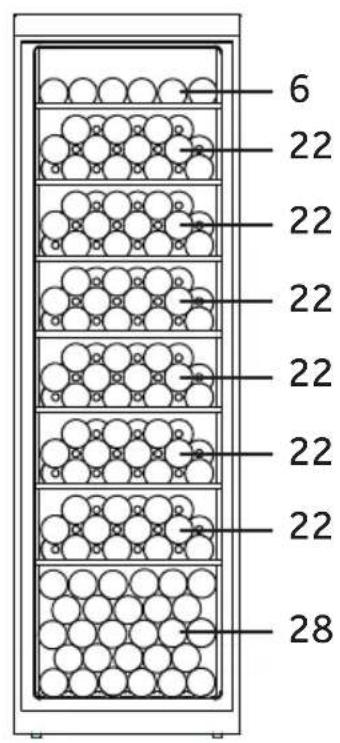

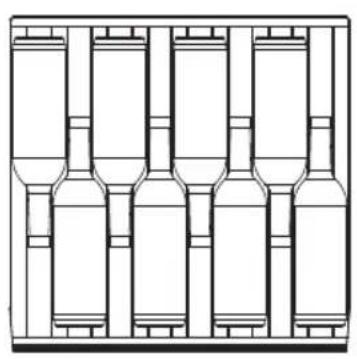

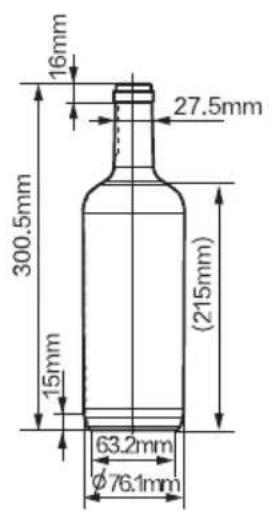

- Sarà possibile impilare le bottiglie di dimensioni normali con un diametro di 76 mm.
- Sarà possibile impilare le bottiglie Magnum sul ripiano inferiore.

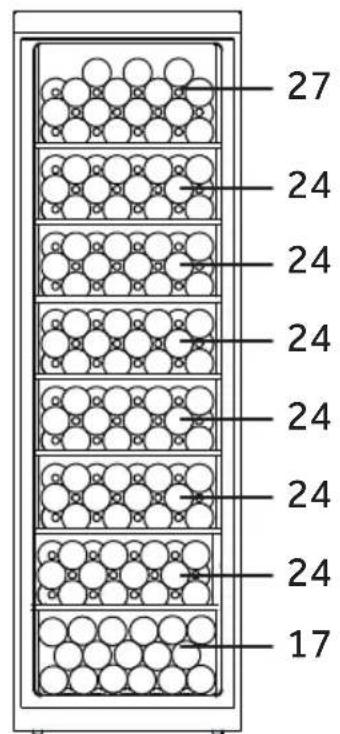

- La quantità può variare rispetto al numero di bottiglie indicate nell'immagine, a condizione che siano impilate diversamente.

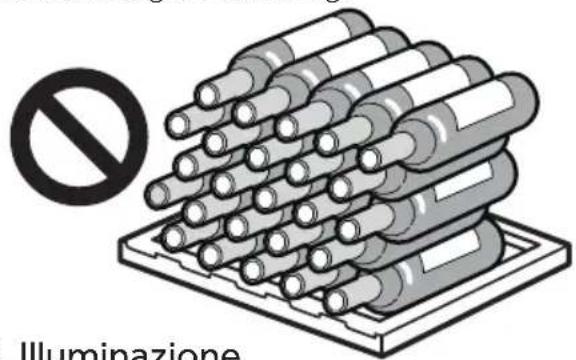

Precauzioni per l'uso della cantina
Non depositare nella cantina quantità di vino troppo elevate, in modo da non superare la capacità di portata dei ripiani. Non collocare più di tre file di vini su ciascun ripiano. Non posizionare più di tre livelli di bottiglie su ogni ripiano; il peso massimo consentito sui portabottiglie è di 35 kg. Prima di posizionare le bottiglie nella cantina, verificare che i ripiani siano completamente stabili. Inoltre, verificare che dai ripiani non sporga alcuna bottiglia per evitare che lo sportello di vetro vi sbatta contro durante la chiusura.
2. Illuminazione
La luce a LED interna si accende quando viene aperta la porta. Per accendere la luce a sportello chiuso, toccare il pulsante. Per spegnere la luce, toccare nuovamente il pulsante. Per aumentare l'efficienza energetica, le luci dovrebbero essere spente quando non si visualizza il contenuto della cantinetta.
3. Il blocco
Per chiudere a chiave la cantinetta per vini, chiudere la porta e mettere la chiave nella serratura:
Bloccare la porta ruotando la chiave in senso anti-orario; Sbloccare la porta ruotando la chiave in senso orario.
4. Sbrinamento automatico
Questo apparecchio è dotato di funzione di sbrinamento automatico. Durante l'uso, verificare che tale foro non sia otturato, in modo da consentire all'acqua di sbrinamento di fluire correttamente nell'apposita vaschetta della cantina.
Pulire con regolarità le vaschette per la raccolta dell'acqua nella parte posteriore degli scomparti superiore e inferiore. Utilizzare un panno asciutto per assorbire l'acqua presente nelle vaschette (si consiglia di effettuare la pulizia ogni tre mesi).
1. Sbrinamento
Lo sbrinamento della cantinetta per vini avviene in automatico, non è necessario intervenire manualmente.
2. Sostituzione della lampada LED
La lampada si serve della tecnologia LED come sorgente luminosa. Ciò comporta un basso consumo energetico e una lunga durata di vita. In caso di anomalie, si prega di contattare il servizio clienti, cfr. SERVIZIO CLIENTI.
ATTENZIONE!
Non sostituire la lampada da soli. Va sostituita solo dal produttore o dall'agente di servizio autorizzato.
Parametri della lampada LED:
Tensione 12 V; Potenza massima: 1.65 W
3. Non uso per lunghi periodi di tempo
Togliere il cavo di alimentazione.
Pulire l'apparecchiatura e la guarnizione della porta conformemente a quanto descritto più sopra.
Tenere aperta la porta per evitare la formazione di cattivi odori all'interno.
4. Spostamento del dispositivo
- Togliere tutte le bottiglie e scollegare il dispositivo.
- Fissare i ripiani e tutte le parti mobili nella cantinetta per vini servendosi di nastro adesivo.
- Non inclinare la cantinetta per vini più di 45° per evitare di danneggiare il sistema refrigerante.
5. Scambio d'aria con filtro a carboni attivi
Il modo in cui i vini continuano a maturare dipende dalle condizioni ambientali; la qualità dell'aria è quindi determinante per la conservazione del vino. Un filtro a carboni attivi è stato installato nella parte inferiore della parete posteriore dell'apparecchio, per garantire una qualità ottimale.
Nota
Si consiglia di sostituire il filtro una volta all'anno e di rivolgersi al proprio rivenditore.

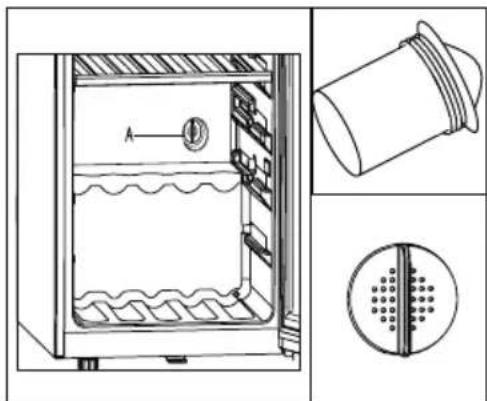

Sostituzione del filtro:
Prendere il filtro per la maniglia. Ruotarlo verso sinistra e rimuoverlo.
Inserimento del filtro:
Inserirlo con la maniglia in posizione verticale.
Ruotarlo verso destra e inserirlo.
Guida alla risoluzione dei problemi
Molti dei problemi più ricorrenti possono essere risolti senza competenze specifiche. In caso di problemi, controllare tutte le possibilità indicate e attenersi alle seguenti istruzioni prima di contattare il servizio post vendita. Cfr. ASSISTENZA CLIENTI.
ATTENZIONE!
- Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchio ed estrarre la spina dalla presa. Gli interventi di manutenzione sulla strumentazione elettrica vanno eseguiti unicamente da elettricisti esperti, dato che l'esecuzione di riparazioni in modo non adeguato può causare gravi danni alla strumentazione. Un'alimentazione danneggiata va sostituita unicamente dal produttore, dal suo agente di servizio o da persona qualificata al fine di evitare pericoli.
| Codice di erreore | Causa Soluzione | |
| H1 | L'apparecchiatura emette un'avven- tenza di temperatura elevata quando la temperature del vano superiore è rimasta più alta di 25 °C per 3 ore. | La temperature ambiente è troppo alta. La temperature di funziona- mento dell'apparecchiatura dovrebbe essere compresa fra 10°C e 38°C. |
| L1 | Il compressore smette di funzionare quando la temperature è inferiore a 0 °C. L'avven-enza di bassa temperatura viene emessa quando la temperature è stata inferiore a 0 °C per 2 ore. | La temperature ambiente è troppo Bassa. La temperature di funziona- namento dell'apparecchiatura dovrebbe essere compresa fra 10°C e 38°C. |
Problema Possibile causa Possibile soluzione
| Il compressore non funziona. | · La spina non è collegata alla presa di corrente. | · Inserire la spina nella presa. |
| Il dispositivo funziona frequently oppure funziona per periodi di tempo troppo lunghi. | · La temperature interna o esterna è troppo alta. · Il dispositivo è stato spento per lunghi periodi di tempo. · Una porta del dispositivo non è stata chiusa correttamente. · La porta è stata aperta con eccesiva frezenza o troppo a lungo. · Le guarnizioni della porta sono sporche, usurate, rotte o non sono posizionate correttamente. · Non è garantito il livello adeguato di circolazione dell'aria. · La temperature è impostata su un livello troppo basso. | · In quello caso, è normale che il dispositivo funzioni più a lungo. · Di norma, è necessario aspettare un po' di tempo per consentire un raffreddamento completo del dispositivo. · Chiudere la porta e verificare che il dispositivo si trovi su una superficie piana e che non vi siano alimenti o contentitori che bloccano la porta. · Non aprire la porta con eccessiva frezenza. · Pulire la guarnizione della porta o provvedere alla sostituzione da parte del servizio clienti. · Garantire un livello di ventilazione adeguato. · Il problema verrà risolto quando viene raggiunta la temperature desiderata. |
| L'interno della caninetta per vini è sporco e/o emana cattivo odore. | · La parte interna della cantinetta per vini deve essere pulita. | · Pulire l'interno della cantinetta per vini. |
| All'interno del dispositivo non c'é abba-stanza freddo. | · La temperature è impostata su un livello troppo alto. · Le bottiglie sono state aggiante di recente. · Una porta del dispositivo non è stata chiusa correttamente. · La porta è stata aperta con eccesiva frezenza o troppo a lungo. · Le guarnizioni della porta sono sporche, usurate, rotte o non sono posizionate correttamente. | · Resetture la temperature. · Lasciar tempo che le bottiglie aggiante di recente raggiunga-no la temperature desiderata. · Chiudere la porta. · Non aprire la porta con eccessiva frezenza. · Pulire la guarnizione della porta o provvedere alla sostituzione da parte del servizio clienti. |
| C'è troppo freddo all'interno del dispositivo. | · La temperature è impostata su un livello troppo basso. | · Resetture la temperature. |
| Formazione di umità all'interno dello scomparto frigori-fero. | · Il clima è troppo caldo e troppo umido. · Una porta del dispositivo non è sta-ta chiusa correttamente. · La porta è stata aperta con eccesiva frezenza o troppo a lungo. | · Augmente la temperature. · Chiudere la porta. · Non aprire le porta o i cassetti con eccessiva frezenza. |
Guida alla risoluzione dei problemi
| Problema Possibile causa Possibile soluzione |
| L'umidità si accumulata sulla superficie esterna della cantinetta per vini. | Il clima è troppo caldo e troppo umidoLa porta non è ben chiusa. L'aria fredda all'interno del dispositivo e l'aria calda all'esterno causano condensa. | Si tratta di una condizione non-male con climi umidi. Ciò varierà al variate del livello di umidità.Verifyicare che la porta sia chi-sa saldamente e che le guarnizi sigliinnato in modo adeguato. |
| L'apparecchio emette suoni anormali | Il dispositivo non era appoggiato su una superficie pianaa. Il dispositivo tocca alcuni oggetti nelle immeditate vicinanze. | Regolare i piedini e livellare il dis-positivo.Togliere gli oggetti nelle imme-diate vicinanze del dispositivo. |
| Si sente un suono leggero, simile a quello dell'accua che scorre. | Non si tratta di un'anomalia | - |
| Ilsystema di illuminazione interna o quello di raffreddamento non funziona. | La spina non è collegata alla presa di corrente.Il systema di alimentazione non è intatto.Una delle lampade LED non fun-ziona. | Inserire la spina nella presa.Controllore l'alimentazione elettrica della stanza. Chiamare l'azienda di fornitura elettrica locale.Rivolgersi all'assistenza clienti per la sostituzione |
| I lati del refrigeratore e i nastri della porta si riscal-dano | Non si tratta di un'anomalia di fun-zionamento. | - |
| La porta non si chiude corretta-mente | L'apparecchiatura non è in piano.La porta è bloccata. | Mettere a livello l'apparecchia-tura con i piedini di livellamento.Controllore la presenza di bloc-chi quali ad esempio bottiglie o ripiani. |
Per contattare l'assistenza tecnica, visitare il nostro sito Web:
https://corporate.haier-europe.com/en/. Nella sezione "websites", scegli la marca del suo prodotto e il loro paese. Verrai reindirizzato al sito specifico dove potrai trovare il numero di telefono e il modulo per contattare l'assistenza tecnica.
Scheda del prodotto conformemente alla normativa UE Numero 2019/2016
| Marca | | HaierHaier Haier Haier Haier Haier Haier Haier Haier Haier Haier Haier Haier Haier Haier Haier Haier Haier Haier Haier Haier Haier Haier Haier Haier Haier HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaITER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIDER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaHER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaIER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaDER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaBER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaTER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaKER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaEVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaVER HaNOWLEDN |
| Name modello/identificativo | WS105GA | WS171GA | HWS116GAE | HWS188GAE | WC188DE | |
| Categoria | Cantinetta per vini | |
| Categoria di raffreddamento per la casa | I | I | I | I | I | |
| Classe di efficienza energetica | G G G G G G | |
| Consumo energetico annuo (kWh/anno) 1) | 153 153 | 316471670 | 170 | 176 | | |
| Volume di conservazione (L) | | 3385210 | 220 385 385 | | |
| Classe climatica:
Questo dispositivo è stato pensato per essere usato a una temperatura ambiente compresa fra 10°C e 38°C | SN-ST | SN-ST | SN-ST | SN-ST | SN-ST | |
| Emissioni di rumore per via aerea (db(A) re 1pW) | C(38) | D(48) | C(38) | C(38) | C(38) | |
| Tipo di apparecchio | Indipendente | |
| Questo dispositivo è stato pensato per essere usato solo per la conservazione del vino. | Si | Si | Si | Si | Si | |
| Dimensioni (P/L/H in mm) | 639×595×1.265 | 639×595×1.850 | 639×595×1.265 | 639×595×1.850 | 639×595×1.850 | |
Spiegazioni: 1) in base ai risultati di test standard per 24 ore. Il consumo energetico effettivo dipende dall'ambiente reale, dalla quantità di imbottigliamento, dalla temperatura impostata, dall'apertura e chiusura delle porte, ecc. 2) La potenza assorbita nominale è il valore ottenuto secondo il test standard quando la cantinetta non accende la luce interna e l'aria ciclabile.
- temperata estesa: «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 10°C 32°C »;
- temperata: «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16°C e 32°C ); —subtropicale: «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16°C e 38°C ); —tropicale: « Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16° C e 43° C ;
Standard e direttive CE
Questo prodotto soddisfa i requisiti di tutte le direttive CE applicabili con i corrispondenti standard armonizzati, il che gli conferisce la marcatura CE.
Servizio di assistenza
Consigliamo di fare riferimento alla nostra Assistenza Clienti Haier; consigliamo inoltre di servirsi di componenti originali.
In caso di problemi col dispositivo, controllare come prima cosa la sezione GUIDA ALLA RISOLUZIONE DEI PROBLEMI.
Qualora non fosse possibile trovare una soluzione, contattare
- il proprio rivenditore locale
- l'area Assistenza & Supporto su www.haier.com dove è possibile trovare numero di Telefono e Domande Frequenti e da dove è possibile attivare la richiesta di intervento.
Per contattare il nostro Servizio, verificare di disporre dei seguenti dati.
Le informazioni si trovano sulla targhetta.
Modello N. Seriale
Consigliamo inoltre di controllare la Scheda Garanzia fornita in dotazione col prodotto qualora si debba fare ricorso alla garanzia.
Per richieste commerciali generiche indichiamo qui di seguito i nostri indirizzi in Europa:
| Indirizzi Haier europei |
| Paese* Indirizzo postale Paese Indirizzo postale |
| Italia Francia | Haier Europe Trading SRL Via De Cristoforis, 12 21100 Verese ITALY | | Haier France SAS 3-5 rue des Graviers 92200 Neuilly sur Seine FRANCE |
| Spagna Portogallo | Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona SPAIN | Belgium-FR Belgium-NL Netherlands Luxembourg | Haier Benelux SA Anderlecht Route de Lennik 451 BELGIUM |
| Germania, Austria | Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg GERMANY | Polonia Repubblica Ceca Ungheria Grecia Romania Russia | Haier Polonia Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa POLAND |
| Regno | Haier Appliances UK Co. Ltd. |
| Unito | One Crown Square Church Street East Woking, Surrey, GU21 6HR UK |
DISPONIBILITÀ DEI RICAMBI
termostati, sensori di temperatura, schede a circuiti stampati e sorgenti luminose sono disponibili per un periodo minimo di sette anni dall'immissione sul mercato dell'ultima unità del modello;
maniglie e cerniere delle porte, vassoi e cesti sono disponibili per un periodo minimo di sette anni e guarnizioni delle porte per un periodo minimo di dieci anni dall'immissione sul mercato dell'ultima unità del modello;
GARANZIA
La garanzia minima è: 2 anni per i Paesi UE, 3 anni per la Turchia, 1 anno per il Regno Unito, 1 anno per la Russia, 3 anni per la Svezia, 2 anni per la Serbia, 5 anni per la Norvegia, 1 anno per il Marocco, 6 mesi per l'Algeria, la Tunisia nessuna garanzia legale richiesta.
Per ulteriori informazioni sul prodotto, consultare https://eprel.ec.europa.eu/ o eseguire la scansione del QR sull'etichetta energetica fornita con l'apparecchio.
La disposizione delle bottiglie si basa su una rappresentazione grafica di una bottiglia bordolese standard (0,75 l). A causa delle diverse specifiche della bottiglia, la quantità effettiva di caricamento della bottiglia potrebbe essere diversa.
WS105GA HWS116GAE (capacità: 105 bottiglie)
WS171GA (capacità: 166 bottiglie)
(capacità: 116 bottiglie)
HWS188GAE WC188DE (capacità: 188 bottiglie)
Haier
Manuale del Nome
Cantina vini
WS105GA
WS171GA
HWS116GAE
HWS188GAE
WC188DE
6. Ajuste fino da porta
