| Tipo di prodotto | Frigorifero a compressore |
| Marca | Mobicool |
| Modello | FR40 ACDC |
| Categoria | Frigorifero |
| Tensione di collegamento | 12/24 V= e 100-240 V~, 50/60 Hz |
| Potenza assorbita | 6 A (12 V=), 3 A (24 V=) |
| Potenza frigorifera | +10 °C a -10 °C (+50 °F a +14 °F) |
| Capacità lorda | 40 l |
| Capacità utile | 38 l |
| Classe di efficienza energetica | A+ |
| Energia assorbita | 102 kWh/anno |
| Classe climatica | N |
| Temperatura ambiente | +16 °C a +32 °C |
| Emissioni acustiche | 49 dB(A) |
| Quantità di refrigerante | 42 g (R134a) |
| Dimensioni (L x P x H) | 584 x 365 x 446 mm |
| Peso | 11,5 kg |
| Contenuto della confezione | 1 frigorifero a compressore, 1 cavo CC, 1 cavo CA, 1 manuale di istruzioni |
| Funzioni principali | Protezione batteria a 3 livelli, display digitale, regolazione temperatura con incrementi di 1 °C/°F, blocco del coperchio |
| Pulizia e manutenzione | Pulire all'interno e all'esterno con un panno umido, non immergere, sbrinare regolarmente |
| Sicurezza | Protezione contro l'inversione di polarità, spegnimento automatico in caso di bassa tensione, fusibile 8 A 32 V |
| Uso conforme | Refrigerazione e congelamento di alimenti, uso mobile, compatibile con imbarcazioni (inclinazione permanente fino a 30°) |
Domande frequenti - FR40 ACDC Mobicool
Domande degli utenti su FR40 ACDC Mobicool
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Frigorifero in formato PDF gratuitamente! Trova il tuo manuale FR40 ACDC - Mobicool e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. FR40 ACDC del marchio Mobicool.
MANUALE UTENTE FR40 ACDC Mobicool
Prima della messa in funzione leggere accuramente questo manuale di istruzioni, conservarlo e, nel caso in cui il frigorifero portatile venga segnato a un'alto utente, consegnareanche le relative istruzioni.
Il produttore declina ogni responsabilità per danni risultanti da un uso non conforme alla destinazione o da un impiego scorretto.
Indice
1 Spiegazione dei symboli 69
2 Istruzioni di sicurezza 69
2.1 Sicurezza generale 69
2.2 Sicurezza durante il funzionamento dell'apparecchio 71
3 Dotazione 71
4 Conformità d'uso 72
5 Descrizione del funzionamento 72
5.1 Funzioni 72
5.2 Elementi di lavoro eindicazione 73
6 Utilizzo 74
6.1 Prima della messa in funzione iniziale. 74
6.2 Suggerimenti per risparmiare energia. 75
6.3 Allaccimento del frigorifero 75
6.4 Utilizzo del disposativo di controllo automatico della batteria .75
6.5 Utilizzo del frigorifero 77
6.6 Arresto del coperchio del frigorifero 78
6.7 Regolazione della temperatura 78
6.8 Spegnimento del frigorifero 78
6.9 Utilizzo della luce interna (solo FR60). 79
6.10 Sbrinamento del frigorifero 79
6.11 Sostituzione del fusibile 79
7Pulizia e cura 80
8 Garanzia 80
9 Eliminazione dei guasti 81
10 Smaltimento 82
11 Specifiche tecniche 82

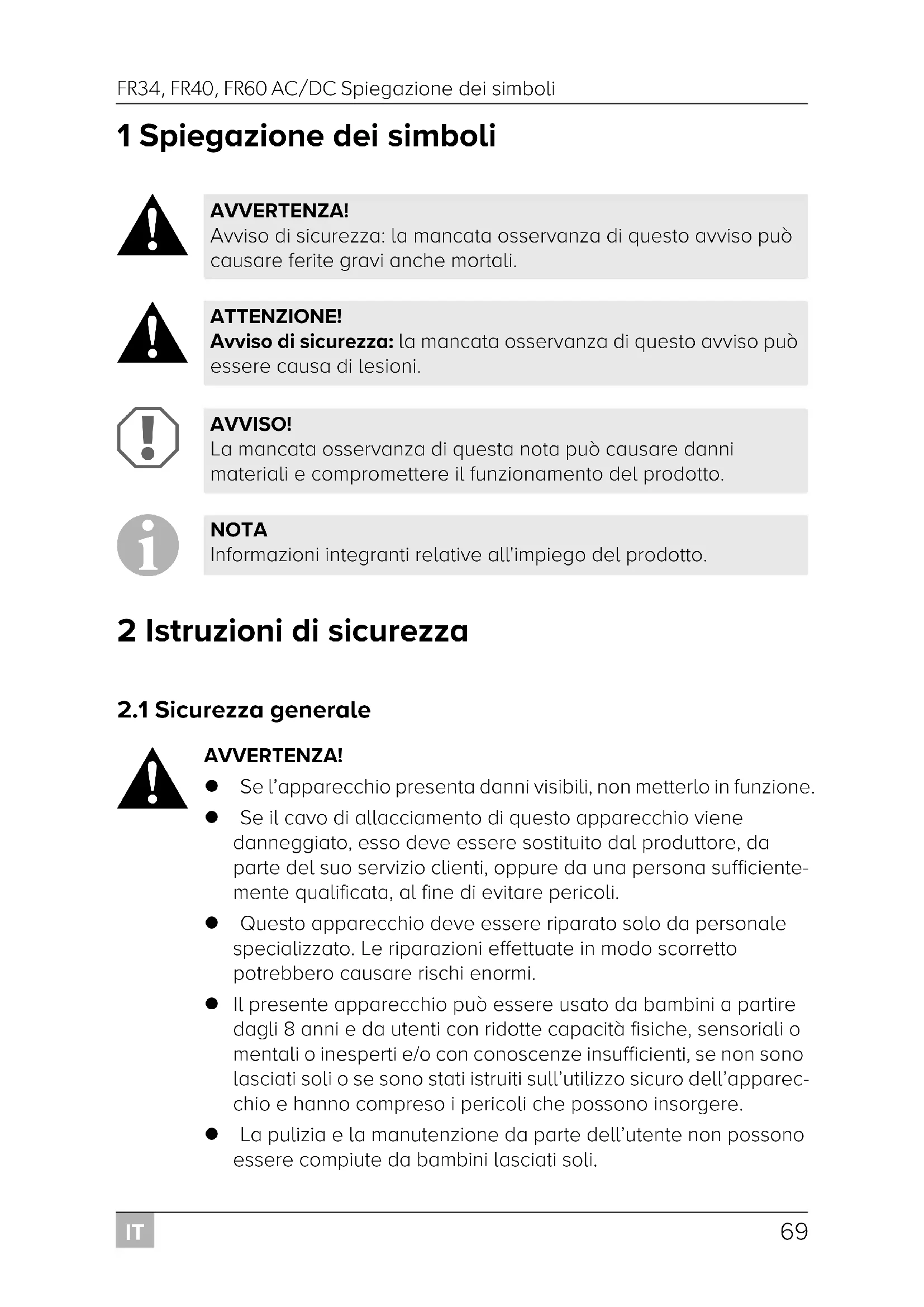

1 Spiegazione dei symboli
AVVERTENZA!
Avviso di sicurezza: la mancata osservanza di questo avviso può causare ferite gravi ancche mortali.
ATTENZIONE!
Avviso di sicurezza: la mancata osservanza di questo avviso più essere causa di lesioni.
AVVISO!
La mancata osservanza di estanota cui doce causere danni materiali e promiettere il funzionamento del prodotto.
NOTA
Informazioni integranti relative all'impiogo del prodotto.
2 Istruzioni di sicurezza
2.1 Sicurezza generale
AVVERTENZA!
- Se l'apparecchio presente danni visibili, non metterlo in funzione.
- Se il cavo di allacciamento di quello apparecchio viene danneggiato,esso devese essere sostituito dal produttore, da parte del suo servizio clienti,oppure da una persona sufficiente qualificata, al fine di evitare pericoli.
- Questo apparecchio deve essere riparato solo da personale specializzato. Le riparazioni effettuate in modo scorretto potrebbero causare rischi enormi.
- Il presente apparecchio può essere usato da bambini a partire dagli 8 anni e da utenti con ridotte capacità fisiche, sensoriali o mentali o inesperi e/o con conoscenze insufficienti, se non sono lasciati soli o se sono stati istruiti sull'utilizzo sicuro dell'apparecchio e hanno compreso i pericoli che possono insorgere.
-
La pulizia e la manutenzione da parte dell'utente non possono essere compiute da bambini lasciati soli.
-
I bambini non possono giocare con l'apparecchio.
- Sorvegliare i bambini per evitare che giochino con l'apparecchio.
- Conservare e utilizzato l'apparecchio lontano alla portata dei bambini al di fatto degli 8 anni.
- Nell'apparecchio non conservare sostanze explosive come ad es. bombolette spray con gas propellente inflammabile.
ATTENZIONE!
- Staccare l'apparecchio alla rete
- prima di effettuire la pulizia e la cura
- dopo agli utilizzato
- I prodotti alimentari possono essere conservati solo nelle confezioni originali o in contentitori adeguati.
AVVISO!
- Confrontare i dati della tensione riportati sulla targhetto con quelli delle prese e degli attacchi disponibili.
- Collegare l'apparecchio solo nel modo seguente:
- con il cavo di allacciamento CC alla spina CC del veicolo
- oppure con il cavo di allacciamento da CA alla rete di alimentazione in corrente alternata
- Non estrarre mai la spina dalla presa tirando il cavo di allacciamento.
- Quando il frigorifero è collegato ad un presa CC: Staccare il frigorifero e le altre utenze alla balleria prima di collegare il caricabatterie rapido.
- Quando il frigorifero è collegato ad un presa CC: Interrompere il collegamento o spegnere il frigorifero se il motore viene spento. Altrimenti la batteria si può scaricare.
- Il frigorifero non è adatto per il trasporto di sostanze corrosive o solventi.
- Questo frigorifero contiene nell'isolamento ciclopentano infiammabile. I gasi contenuti nel materiale di isolamento richiedono un processo di smaltimento particolare. Al terme della sua vita utile, smaltire l'apparecchio in modo conforme.
2.2 Sicurezza durante il funzionamento dell'apparecchio
ATTENZIONE!
- Prima della messa in funzione assicurarsi che la linea di alimentazione e la spina siano asciutte.
AVVISO!
Non utilizzato appearecchi elettrici all'interno del frigorifero ad eccezione di quelli consigliati dallo stesso produttore.
Non collocare l'apparecchio nelle vicinanze di fiamme libere o altre fonti di calore (riscaldamento, intensa esposizione ai raggi solari, fornì a gas ecc.).
Pericolo di surriscaldamento!
Assicurarsi che il calore generato durante il funzionamento sfiati sufficientemente. Assicurarsi che la distanza fra l'apparecchio e le pareti o altri oggetti sia tale che l'aria possa circolare liberamente.
- Fare attenzione che le feritoie di aerazione non vengano coperte.
- Non versare nessun tipo di liquido o ghiaccio nel contentatore interno.
Non immershere mai l'apparecchio in acqua.
Proteggere l'apparecchio e i cavi dal caldo e dall'umidità.
3 D o t a z i o n
Quantità Descrizione
1 Frigorifero portatile con compressore
1 Cavo di collegamento della corrente continua
1 Cavo di collegamento della corrente alternata
1 Manuale di istruzioni
4 Conformità d'uso
Il frigorifero portatile con compressore è adatto per raffreddare e congelare alimenti. Il frigorifero portatile con compressore èanche adatto per il funzionamento su imbarcazioni.
Il frigorifero portatile con compressore è stato ideato per il funzionamento con una presa di corrente continua di un veicolo, di una barca o di caravan o con una rete di alimentazione alternata.
ATTENZIONE! Pericolo per la salute!
Controllare che la capacité di raffreddamento del frigorifero si conforme ai requisiti dei generi alimentari o dei medicinali che si desidera raffreddare.
5 Descrizione del funzionamento
Il frigorifero più raffreddare, Maintainere freddi e congelare prodotti.
Il raffreddamento avviene mediante un circuito di raffreddamento a bassa manutenzione e con compressore. L'isolamento schiumato in loco e il compressore compatto assicurano un raffreddamento ottimale.
Il frigorifero è adatto per l'uso mobile.
Nel caso di impiego su imbarcazioni, il frigorifero può essere sottoposto a uno sbandamento continuo (inclinazione) di 30^ .
5.1 Funzioni
Dispositivo di controllo automatico della batteria a tre livelli per protegere la batteria del veicolo si spegne automaticamente in presenza di una tensione di batteria bassa
- Display con indicator di temperatura
- Regolazione della temperatura: con due tasti in passaggi di 1^ (e di 2^ )
5.2 Elementi di lavoro eindicazione
Arresto per il coperchio: fig. 1, pagina 3
Unità di lavoro (fig. 2, pagina 3)
| Ele-mentation | Descrizione Spiegazione | |
| 1 ON OFF | Accende o spegne il frigorifero portatile se si tiene premuto il tasting da uno a due secondi | |
| 2 POWER Indicazione di stato | ||
| IL LED si accende con luce verde: | il compressore è acceso | |
| IL LED si accende con luce arancione: | il compressore è spento | |
| IL LED lampeggia con luce arancione: | il display si spegne automaticamente in caso di bassa tensione della batteria | |
| 3 ERROR IL LED lampeggia con luce rossa: | il frigorifero è acceso, ma non è pronto per il funzio-namento | |
| 4 SET Seleziona la modalità di impostazione - Regolazione della temperatura - Indicazione in grade Celsius o Fahrenheit - Impostazione del dispositivo di controllo automat-rico della batteria | ||
| 5 - Display, indica i valori | ||
| 6 "+" Premuto una volta aumento il valore impostato | ||
| 7 “-” Premuto una volta diminuisce il valore impostato | ||
| 8 ● Solo FR60: se indicate, la luce interna è accesa. | ||
Connettori (fig. 3, pagina 4)
| Ele-mento | Descrizione |
| 1 Presa currente alternata | |
| 2 Portafusabile | |
| 3 Copertura presa currente alternata | |
| 4 Copertura presa currente continua | |
| 5 Presa currente continua | |
6 U t i l i z o
6.1 Prima della messa in funzione iniziale
NOTA
Per motivi igienici, prima della messa in funzione iniziale di questo frigorifero, pulirne l'interno e l'esterno con un panno umido (consultare ancile capitolo "Pulizia e cura" a pagina 80).
Selezione dell'unità di misura della temperatura
L'indicazione di temperatura può essere selezionata in grado Celsius e Fahrenheit. Procedere come segue.
Accendere il frigorifero.
Premere due volte il tasting "SET".
Utilizzare i tasti "+" e "- per selezionare i gradi Celsius o Fahrenheit.
Il display visualità per alcuni secondi l'unità di temperatura impostata. Il display lampeggia alcune volte prima di tornare alla visualizzazione della temperature attuale.
6.2 Suggerimenti per risparmiare energia
Scegliere un luogo di impiego ben aerato e riparato dai raggi solari.
- Prima di immagazzinare cibi caldi nell'apparecchio, lasciarli prima raffreddare.
Non apriere il frigorifero più spesso del necessario.
Non lasciare il frigorifero aperto più del necessario.
- Sbrinare il frigorifero se si forma uno strato di ghiaccio.
- Evitare temperature inutilmente basse.
6.3 Allacciamento del frigorifero
Il frigorifero può essere allacciato a una tensione di alimentazione CC o CA.
AVVISO! Pericolo di danni!
Staccare il frigorifero e le altre utenze alla batteria del veicolo prima di collegarla a un caricabatterie rapido.
Le sovratensioni possono danneggiare il sistema elettronico del frigorifero.
Per motivi di sicurezza, il frigorifero è dotato di una protezione elettronica che lo protege contro l'inversione di polarità. In quello modo il frigorifero è protetto dai cortocircuiti durante il collegamento a una batteria.
Inserire il cavo di collegamento della corrente continua nella presa di corrente continua e collegarlo alla presa di corrente continua oppure...
insere il cavo di collegamento della corrente alternata nella presa di tensione alternata e collegarlo alla rete di alimentazione alternata.
Chiudere i coperchi delle prese non in uso per prevenir contatti accidentali con le prese. In quello modo si impedisce che polvere, acqua e sporcizia entrino nella presa.
6.4 Utilizzo del disposativo di controllo automatico della batteria
Il frigorifero dispone di un dispositivo di controllo automatico della batteria a più livelli che protege la batteria del veicolo da uno scarticamento eccessivo durante il collegamento all'alimentazione di corrente continua.
Se il frigorifero viene azionato nel veicolo a motore spento, il frigorifero si spe-gne automaticamente non appena la tensione di alimentazione scende al di-.除去 di un valore impostato. Il frigorifero si riaccende non appena viene raggiunta la tensione di ripristino ottenuta caricando la batteria del veicolo.
AVVISO! Pericolo di danni!
Quando viene spenta dal dispositivo di controllo automatico della batteria, la batteria del veicolo non viene più caricata completeness. Evitare riavvi ripetuti o di utilizzato utenze sulla lunghe fasi di carica. Assicurare che la batteria del veicolo venga ricaricata.
Nella modalità "HIGH", il dispositivo di controllo automatico della batteria si attiva più velocamente che nei livelli "LOW" e "MED" (vedi la tabella seguente).
| Modalità del disposativo di controllo automatico della batteria | LOW MED HIGH |
| Tensione di interruzione a 12 V | 10,1 V 11,4 V 11,8 V |
| Tensione di riaccensione a 12 V | 11,1 V 12,2 V 12,6 V |
| Tensione di interruzione a 24 V | 21,5 V 24,1 V 24,6 V |
| Tensione di riaccensione a 24 V | 23,0 V 25,3 V 26,2 V |
Per selezionare la modalità del disposativo di controllo automatico della batteria procedere come indicato di seguito.
Accendere il frigorifero.
Premere tre volte il tasting "SET".
Impostare con i tasti "+" o "-" la modalità per il dispositivo di controllo automatico della batteria.
Il display visualità per alcuni secondi la modalità impostata. Il display lampeggia alcune volte prima di tornare alla visualizzazione della tempe- ratura attuale.
NOTA
Se il frigorifero è alimentato alla batteria del veicolo, selezionare la modalità “HIGH” del disposativo di controllo automatico della batteria. Se il frigorifero è collegato a una batteria di alimentazione, è sufficiente selezionare la modalità “LOW” del disposativo di controllo automatico della batteria.
6.5 Utilizzo del frigorifero
AVVISO! Pericolo di surriscaldamento!
Assicurarsi che ci sia sempre sufficiente ventilazione in modo che il calore che si sviluppa durante il funzionamento possa essere dissipato. Fare attenzione che le griglie di aerazione non vengano coperte. Fare in modo che la distance fra il frigorifero e le pareti o altri oggetti sia tale da permettere all'aria di circolare.
Collocare il frigorifero su una base stabile.
NOTA
Disporre il frigorifero come raffigurato (fig. 1, pagina 3). Se il frigorifero viene posizionato in maniera differente,esso può venire danneggiato.
Collegare il frigorifero, vedi il capitolo "Allacciamento del frigorifero" a pagina 75.
AVVISO! Pericolo dovuto a temperature troppoasse!
Assicurarsi che nel frigorifero si trovino solo oggetti o prodotti che possono essere raffreddati alla temperatura selezionata.
Premere il tasto "ON/OFF" da uno a due secondi.
IL LED "POWER" si accende.
Il display si accende e visualizza l'attuale temperatura di raffreddamento.
NOTA
La temperatura visualizzata è quella del centro dell'interno. Negli altri punti, il valore può discostarsi da但这a temperatura.
ll frigorifero inizia a raffreddare l'interno.
NOTA
In caso di alimentazionetramite una batteria, il display si spegne automaticamente se la tensione di batteria è Bassa. Il LED "POWER" lampeggia di colore arancione.
6.6 Arresto del coperchio del frigorifero
Sollevare l'arresto (fig. 1 1, pagina 3) e chiudere il coperchio.
Rilasciare l'arresto.
✓ L'arresto si insertisce in posizione con uno scatto udibile bloccando il coperchio del frigorifero.
6.7 Regolazione della temperatura
Premere una volta il tasto "SET".
Selezionare la temperatura di raffreddamento con i tasti "+" o "-".
Il display visualità per alcuni secondi la temperature di raffreddamento. Il display lampeggia alcune volte, quando viene visualizzata nuovamente la temperature corrente.
6.8 Spegnimento del frigorifero
Svuotare il frigorifero.
Spagnere il frigorifero.
Estrarre il cavo di collegamento.
Nel caso in cui il frigorifero non venga utilizzato per un lungo periodo di tempo:
Lasciare il coperchio leggermente aperto. per prevenir la formazione di odori.
6.9 Utilizzo della luce interna (solo FR60)
Verificare che il display mostri la temperatura effettiva.
Premere il tasto “-” per accendere la luce interna.
Premere il tasto “-” per spegnere la luce interna.
Il puntino nero (fig. 2 8, pagina 3) nell'angolo in alto a sinistra del display indica se la luce interna è accesa o spenta.
NOTA
La luce interna si spegne automaticamente dopo 30 minuti.
6.10 Sbrinamento del frigorifero
L'umidità dell'aria può formare brina all'interno del frigoriferro o sul vaporizzazione, riducendo così la capacité di raffreddamento. Sbrinare perché il frigoriferro a tempo debito.
AVVISO! Pericolo di danni!
Non utilizzato mai attrezzi duri o appuntiti per rimuovere il ghiaccio o per staccare oggetti che sono rimasti congelati.
Per sbrinare il frigorifero, procedere come segue.
Togliere il contento dal frigorifero.
Metterlo eventually in un altro frigorifero affinché si mantenga freddo.
Spegnere il frigorifero.
Lasciare il coperchio aperto.
Rimuovere l'acqua scongelata.
6.11 Sostituzione del fusibile
Sostituire il fusibile (8 A 32 V) come raffigurato (fig. 4, pagina 4).
7 Pulizia e cura
AVVERTENZA!
Staccare l'apparecchio alla rete agli volte che si effettua la pulizia e la cura.
AVVISO! Pericolo di danni!
- Non lavare mai il frigorifero fatto acqua corrente e non immergerlo in acqua per risciacquarlo.
- Per la pulizia non impiegare detergenti corrosivi oppure oggetti ruvidi, perché potrebbero danneggiare il frigorifero.
▶Pulire l'interno e l'esterno dell'apparecchio di tanto in tanto con un panno umido.
Assicurarsi che le aperture di aerazione e disaerazione dell'apparecchio siano prive di polvere e sporcizia in modo da permettere, al calore generato durante il funzionamento, di fuoriscire e non danneggiare l'apparecchio.
8 Garanzia
Vale il terme di garanzia previsto alla legge. Qualora il prodotto risultasse difettoso, La preghiamo di rivolgersi alla filiale del produttore del suo Paese (l'indirizzo si trovava sul retro del manuale di istruzioni), oppure al rivenditore specializzato di riferimento.
Per la riparazione e per il disbrigo delle condizioni di garanzia è necessario inviare la seguente documentazione:
- una copia della fattura con la data di acquisito del prodotto,
- un motivo su cui fondare il reclamo, oppure una descrizione del guasto.
9 E L i m i n a z
Guasto Possibile causa Proposta di soluzione
| Il frigorifero non funziona, il LED “POWER” non si accende. | Nella presa di corrente continua del veicolo non c’è tensione. | Nella maggior parte dei veicoli è necessario che l'accensione sia inserta per applicare corrente alla presa di corrente continua. |
| Il frigorifero non rafredda (la spina è inse-rita nella presa, il LED “POWER” è acceso). | Compressore difettoso. Puito essere riparata solo da un servizio assistenza clienti autorizzato. | |
| Il frigorifero non raffredda (la spina è inse-rita nella presa, il LED “POWER” lampeggia di colore arancione, il display è spento). | La tensione della batte-ria del veicolo è troppo Bassa. | Controllare la batteria del veicolo ed eventualmente caricarla. |
| In caso di funzioniamento con la presa di corrente continua: l'accensione è insertita, il frigoriferero non funziona e il LED “POWER” non è acceso. | La presa di corrente continuà è sporca. Questo provoca un contatto elettrico insufficiente. | Se la spina del frigoriferero insertita nella presa di corrente continua si scalda molto, significica che è necessario pulirla o che probabilmente non è montata in modo corretto. |
| Il fusibile della spina di corrente continua si è bruciato. | Sostituire il fusibile (8 A) nella spina di corrente continua, vedi il capitolo “Sostitu-zione del fusibile” a pagna 79. | |
| Il fusibile del veicolo è bruciato. | Sostituire il fusibile della presa di corrente continua del veicolo (solitamente 15 A). Fare riferimento al manuale di istruzioni del veicolo. | |
| Il display indica un messaggio di erre (ad es. “Err1”) e il frigoriferero non raffredda. | Il frigoriferero si è spento a causa di un guasto内的no. | I lavori di riparazione devono essere effetuati solo da un centro autorizzato per le riparazioni. |
10 Smaltimento
Raccogliere il materiale di imballaggio possibilmente negli apposti contentitori di riciclaggio.
Quando il prodotto vieneMESSO fuori servizio definitivamente, informarsi al centro di ricericlaggio più vicino,oppure presso il proprio rivenditore specializzato, sulle prescrizioni adeguate concernenti lo smaltimento.
11 Specifiche tecniche
| FR34 AC/DC FR40 AC/DC FR60 AC/DC | |||
| N. art.: 9600005001 9600 | 005000 96000017 | 02 | |
| Tensione di allacciamento: | 12/24 V=100 - 240 V~, 50 / 60 Hz | ||
| Potenza assorbita: | 4 A (12 V=)2 A (24 V=)1,0 - 0,4 A (100 - 240 V~) | 6 A (12 V=)3 A (24 V=) | |
| Capacità di raffreddamento: | Da +10 °C a - 10 °C(da +50 °F a +14 °F) | ||
| Categoria: Categoria 1 | (frigorifero con uno o più scomparti per i cibi freschi) | ||
| Volume interno: | 32,5 l | 40 l | 60 l |
| Capacità utile: | 31,0 l | 38 l | 58 l |
| Classe di efficienza energetica: | A+ | ||
| Consumo energetico: | 83 kWh/anno | 102 kWh/anno | 98 kWh/anno |
| Classe climatica: | N | ||
| Temperatura ambiente: | Da +16 °C a +32 °C | ||
| Emissioni acustiche: | 49 dB(A) | ||
| Quantità di refrigerante: | 40 g | 42 g | 58 g |
| CO2 equivalente: | 0,057 t | 0,060 t | 0,083 t |
| Potenziale di riscalda-mento globale (GWP): | 1430 | ||
| Dimensioni (P x L x A): 584 | x 365 x407 mm | 584 x 365 x446 mm | 680 x 440 x470 mm |
| Peso: 11,4 kg 11,5 kg 18,4 kg | |||
| Certificati di controllo: | CE TÜVINDATIUM ZEREBU KORELAKI | ||
| E4 | E9 | ||
NOTA
Se la temperatura ambiente è superiore a +32 °C (+90 °F), non è possibile raggiungere la temperatura minima.
Il circuito di raffreddamento contiene R134a.
Contiene gas fluorurati a effetto serra
Appareciature ermeticamente sigillate
