FR40 ACDC - Chladnička Mobicool - Bezplatný návod na obsluhu

Typ produktu	Kompresorová chladnička
Značka	Mobicool
Model	FR40 ACDC
Kategória	Chladnička
Napájacie napätie	12/24 V= a 100-240 V~, 50/60 Hz
Príkon	6 A (12 V=), 3 A (24 V=)
Chladiaci výkon	+10 °C až -10 °C (+50 °F až +14 °F)
Hrubý objem	40 l
Úžitkový objem	38 l
Energetická trieda	A+
Ročná spotreba energie	102 kWh/rok
Klimatická trieda	N
Okolitá teplota	+16 °C až +32 °C
Hlučnosť	49 dB(A)
Množstvo chladiva	42 g (R134a)
Rozmery (D x Š x V)	584 x 365 x 446 mm
Hmotnosť	11,5 kg
Obsah dodávky	1 kompresorová chladnička, 1 DC kábel, 1 AC kábel, 1 návod na použitie
Hlavné funkcie	3-stupňová ochrana batérie, digitálny displej, nastavenie teploty po krokoch 1 °C/°F, uzamknutie veka
Čistenie a údržba	Čistite vnútri aj vonku vlhkou handričkou, neponárajte, pravidelne odmrazujte
Bezpečnosť	Ochrana proti prepólovaniu, automatické vypnutie pri nízkom napätí, poistka 8 A 32 V
Správne použitie	Chladenie a mrazenie potravín, mobilné použitie, kompatibilné s loďami (trvalý náklon do 30°)

Často kladené otázky - FR40 ACDC Mobicool

Ako nastaviť teplotu chladničky Mobicool FR40 ACDC?

Stlačte raz tlačidlo SET, potom pomocou tlačidiel + alebo - vyberte požadovanú teplotu. Displej bliká a potom zobrazí aktuálnu teplotu. Rozsah nastavenia je od +10 °C do -10 °C.

Čo robiť, ak sa zariadenie nezapne a LED POWER nesvieti?

Skontrolujte, či je zásuvka jednosmerného prúdu vozidla pod napätím (často vyžaduje zapnuté zapaľovanie). Skontrolujte tiež poistku DC zásuvky (8 A) a poistku vozidla (15 A). Ak problém pretrváva, obráťte sa na odborníka.

Ako používať ochranu batérie?

Ochrana batérie zabraňuje nadmernému vybitiu batérie vozidla. Na nastavenie zapnite zariadenie, trikrát stlačte SET, potom pomocou tlačidiel + alebo - vyberte režim LOW, MED alebo HIGH. V režime HIGH sa zariadenie vypne skôr, aby chránilo štartovaciu batériu.

Ako ušetriť energiu s touto chladničkou?

Umiestnite zariadenie na vetrané miesto chránené pred slnkom. Nechajte horúce jedlá vychladnúť pred vložením. Otvárajte veko čo najmenej a nie dlhšie, ako je potrebné. Odmrazujte, akonáhle sa vytvorí vrstva ľadu a vyhýbajte sa zbytočne nízkym teplotám.

Ako odmraziť chladničku Mobicool FR40 ACDC?

Vyberte všetky potraviny, vypnite zariadenie a nechajte veko otvorené. Odtierajte vodu z odmrazovania handričkou. Nikdy nepoužívajte tvrdé alebo ostré predmety na odstránenie ľadu.

Čo znamená blikanie červenej LED ERROR?

Blikajúca červená LED ERROR znamená, že zariadenie je zapnuté, ale nie je pripravené na prevádzku, pravdepodobne kvôli vnútornej poruche. V takom prípade sa zobrazí chybové hlásenie (napr. 'Err1'). Opravu smie vykonať iba autorizovaný servis.

Ako vymeniť poistku?

Poistka sa nachádza v držiaku poistky (obr. 3, označenie 2). Použite poistku typu 8 A 32 V. Pred akoukoľvek manipuláciou odpojte zariadenie.

Môžem používať chladničku na lodi?

Áno, zariadenie je navrhnuté na mobilné použitie a znesie trvalý náklon 30°. Uistite sa, že napájanie je vhodné (12/24 V DC alebo 100-240 V AC).

Ako vyčistiť vnútro chladničky?

Odpojte zariadenie. Vnútro aj vonkajšok čistite vlhkou handričkou. Nepoužívajte abrazívne prostriedky a nikdy neponárajte zariadenie do vody. Uistite sa, že vetracie otvory sú čisté.

Čo robiť, ak sa zobrazená teplota nezhoduje s očakávanou?

Zobrazená teplota je teplota v strede vnútra. Ak chcete inú teplotu, nastavte ju pomocou tlačidiel SET, + a -. Skontrolujte, či je vetranie dostatočné a či zariadenie nie je vystavené zdroju tepla. Ak rozdiel pretrváva, pozrite si časť 'Riešenie problémov' v návode.

NÁVOD NA OBSLUHU FR40 ACDC Mobicool

2.2 Bezpečnost za provozu prístroje

UPOZORNÉNI!

Postavte chladici pristroj na pevný základ.

POZNÁMKA

POZOR! Nebezpečí v prípadě príliš nízké teploty!

6.8 Vypnutí chladicího prístroje

Vyrobca neruci za skody, ktoré vzniku používaním, ktoré nie je v sulade s určeným použitím alebo boli spôsobene nasprávnou obsluhou.

Obsah

Doplnejuce informácie k obsluhe výrobku.

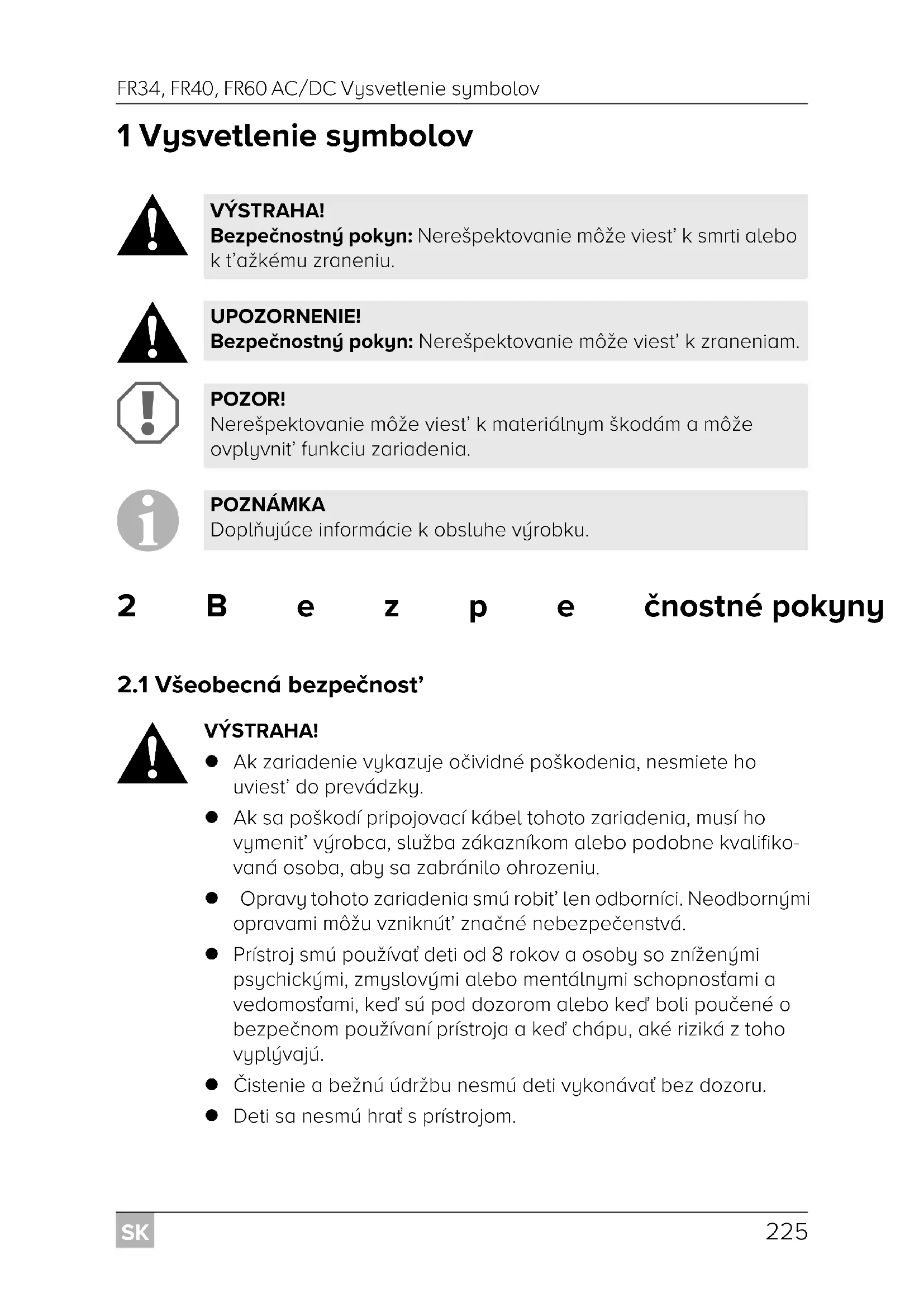

2 B e z p e Čnostné pokyny

• Ak zariadenie vykazuje očividné poškodenia, nesmiete ho uviest' do prevádžky.
• Ak sa poškodi pripojovaci kabel tohoto zariadenia, musi ho vymenit' vyrobca, sluzba zákaznikom alebo podobne kvalifikovaná osoba, aby sa zabránilo ohrozeniu.
• Opravy tohoto zariadenia smú robit' len odborníci. Neodbornými opravami možu vzniknút' značné nebezpečenstvá.
• Prístroj smú používat deti od 8 rokov a osoby so znizenymi psychickymi, zmyslovymi alebo mentalnymi schopnostami a vedomostami, ked' su pod dozorom alebo ked' boli poučene o bezpečnom používaní prístroja a ked' chapu, aké riziká z toho vyplývajú.

• Cistenie a beznú udrzbu nesmú deti vykonávat bez dozoru.
  Deti sa nesmu hrat's pristrojom.

• Deti musia byt' pod dozorom, aby bolo zabezpečene,Že sa so zariadením nebudú hrat'.

• Prístroj odkladajte a používajte mimo dosahu detí mladších ako 8 rokov.
  V pristroji neuskladnujte latky, pri ktorych hrozinebezpecenstvo vubuchu, napr. sprejové nadoby s hnacim plynom.

UPOZORNENIE!

• Odpjte zariadenie z el. siete
• préd k až d y m Čistením a ošetrovaním
• po každom použití
• Potraviny sa smú uskladnit' len v originalnom baleni alebo vo vchodnych nádobach.

POZOR!

• Porovnajte udaj o napatí na typovom štītku s privodom el. energia, ktorý matek dispozicii.
• Chladiace zariadenie pripajaje iba nasledovne:
• pripajacim káblom na Jednosmernú prud palubnej zásuvke jednosmerného prudu vo vozidle
• alebo pripajacim káblom na striedavý prud k sieti strieda-veho napatia
• Nikdy nevyt'ahujte zăstrčku zo zăsuvky za pripojovác kabel.
• Ked' je chladiace zariadenie pripojené na zásuvku jegnosmerného prudu: Odpojte vase chladiace zariadenie a ostatné spotrebiče od baterie skör než pripojítě rychlonabíjáčku.
• Ked' je chladiace zariadenie pripojené na zásuvku jegnosmerného prúdu: Rozpojte spojenie alebo vypnite chladiace zariadenie, kad' vypnete motor. V opacnom pripad sa moze vybit' báteria.
• Chladiace zariadenie nie je vchodné na prepravu draždivych alebo Rozpuš'adlá obsahujúcich látok.
• Toto chladiace zariadenie obsahuje v izolácii hor'avý cyklopentan. Plyny v izolačných materialloch vyžadujú špecialnu metódu na likvidáciu. Chladiace zariadenie na konciŽivotnosti odo-vzdajte k riadnej likvidáciu.

2.2 Bezpečnost' pri prevadzke zariadenia

UPOZORNENIE!

Pred uvedenim do prevadzky dbajte, aby boli privod a zastrckaSuché.

POZOR!

• Nepoužívajte Žiadne elektrické prístroje vo vnutri chladiaceho zariadenia, okrem prístrojov, ktoré su na to doporučene vyrob-com zariadenia.
• Nepostavte zariadenie v blízkosti otvoreného ohna alebo inych zdrojov tepla (kúrenie, slnečné Žiarenie, plynové kachle atd').
• Nebezpečenstvo prehriatia!

Vždy dbajte, aby teplo, ktoré pri prevádzke vzníká, bolo možné dostatočne odvádzat'. Postarajte sa, aby zariadenie stálo v dostatočnej vzdialenosti od stien alebo predmetov, aby mohol vzduch cirkulovat'.

• Dbajte, aby nedoslo k zakrytiu vetracich otvorov.
• Do vnútornej nádoby nedávajte ziadne kvapaliny alebo l'ad.
• Nikdy neponorte zariadenie do vody.
• Chrante zariadenie a kable pred horucavou a vlhkom.

3 Rozsah dodávky

Kompresorovy chladiaci box je vhodný na chladenie a mrazenie potravín.
Kompresorovy chladiaci box je vhodný je na prevádzku v Člnoch.

Kompresorový chladiaci box je skonštruovaný na pripojenie k zásuvke na jegnosmerný prud (DC) vozidla, Člnu alebo karavanu alebo na pripojenie k sieti striedavého prudu (AC).

UPOZORNENIE! Nebezpečenstvo ohrozenia zdravia!

Skontrolujte, Či chladiaci výkon chladiaceho zariadenia zodpovedá požiadavkám potravin alebo liekov, ktoré chcete chladit.

5 O p i s cinnosti

Chladiace zariadeniemöze schladit potraviny, udrziavat ich v chlade, ako aj ich hlboko zmrazit.

Chladenie sa uskutočnjuje prostrednictvom takmer bezúdržbového chladia-ceho okruhu s kompresorom. Zapelená izolácia a kompaktný kompresor zabezpečujú optimálne chladenie.

Chladiace zariadenie je prenosné.

5.2 Ovladacie a indikačné prvky

Západka veka: obr. 1 1, strane 3

Výr. Označenie Vysvetlenie
1 ON OFF (ZAP/VYP)	Zapne a vypne chladiaci box, ked' sa tlačidlo podrží stlačené jaku až dve sekundy
2 POWER Indikácia stavu
	LED svieti zeleno: Kompresor je zapnutý
	LED svieti oranžovo: Kompresor je vypnutý
	LED blíká oranžovo: Displej sa pri nízkom napatóbatérié automa-ticky vypne
3 ERROR LED blíká Červeno: Chladiace zariadenie je zapnute, ale nie je pripra-vené na prevádzku
4 SET	Volba režimu zadávania - Nastavenie teploty - Zobrazenie stipnov Celzia alebo Fahrenheita - Nastavenie indikáctora batérié
5-	Displej, zobrazije hodnoty
6 „+“	Jedno stlačenie zviši hodnotu zadania
7 „-“	Jedno stlačenie zniži hodnotu zadania
8 ●	Iba model FR60: Ak sa zobrazí, vnútorné osvetlenie je zapnute.

Pripojky (obr. 3, strane 4)

Výr. Oznacenie

Pred uvedením nového chladiaceho zariadenia do prevádzky by ste ho z hygienických dóvodov mali vyčistít zvonku a zvnútra vlh-kou utierkou (pozri tiež kap. „Cistenie a údržba" na strane 236).

Zapnite chladiace zariadenie.
Stlacte dvakrát tlačidlo „SET".
Použite tlacidla ,+“ a ,-“ na vyber medzi stipnom Celzia a Fahrenheita.
Displej zobraź na niedrćzkó sekund nastavenú jestnotku teploty. Displej niedrćzkókrát zabliká, kým sa vrát zobrazenie aktuálnej teploty.

6.2 Tipy pre usporu energia

• Zvolte要做 odvetrané a pred slnečnám ziarením chráněné miesto osadenia.
• Teplé jeglá nechajte majprv ochladit', pokým ich budete v zariadení udržiavat' studené.
• Neotvárajte chladiace zariadenia Častejšie než je to potrebné.
• Nenechávajte chladiace zariadenie otvorené dlhsie než je to potrebné.
• Odmrazte chladiace zariadenie ihned, ako sa vytvorí vrstva namrazy.
  Vyhúbajte sa zbytočne nízkej teploe vo vnútri zariadenia.

6.3 Pripojenie chladiaceho zariadenia

Chladiace zariadenie je możné prevaldkovat na Jednosmerny prud alebo striedavý prud.

POZOR! Nebezpečenstvo poškodenia!

Pred pripojenim baterie vozidla k rychlonabijaacke odpojte chladiace zariadenie a iné spotrebice od baterie vozidla.
Prepatie moze poškodit elektroniku chladiaceho zariadenia.

Z bezpečnostných dōvodov je chladiace zariadenie vybavené s elektronickým systémom na zabránenie prepólovaniu. To chrani chladiace zariadenie pred koskratovaním pri pripojeník baterii.

Zapojte pripajaci kabel na Jednosmerny prud do zdierky na Jednosmerny prud a pripojte ho do vstavanej zasuvky na Jednosmerny prud alebo ...
... zapojte pripajaci kabel na striedavy prud do zdierky na striedavy prud a pripojte ho k sieti striedaveho prudu.
Zatvorte kryt nepouživanych zásuviek, aby ste zabrànili náhodnému kontaktu so zásuvkami. Tiež tám zabrànite vniknutiu prachu, vody a nečistó do zásuvky.

6.4 Použitie indikatóra batarie

Chladiace zariadenie je vybavené viacstupnovým kontrolným snímačom stavu batérié, ktorý chráni vašu bateriu vozidla pred hlbokým vybitím pri pri-pojeni k napajaniu Jednosmerným prudom.

Ak sa chladiace zariadenie používa pri vypnutom zapalovani vozidla, samočinne sa vypne hned', ako napájacie napătie klesne pod nastavenú hodnotu. Chladiace zariadenie sa znova zapne hned', ako sa nabitím baterie dosiahne znovuzapínacie napătie.

POZOR! Nebezpečenstvo poškodenia!

Pri vypnuti indicatorom baterie už bateria vozidla nemá svoju plnú kapacitu nabitia. Vyvarujte sa opakovaného spustania alebo pre-vádkovania elektrickych spotrebicov bez dlhšich nabijacích faz. Postarajte sa, aby sa bateria vozidla opat nabila.

V režime „HIGH" reaguje indikátor batarie rychlejšie ako v stupnoch „LOW" a „MED" (pozri nasledovnú tabl'ku).

Režim s indicatorom batérié	LOW	MED	HIGH
Vypínacia napătie pri 12 V	10,1 V 11,4 V 11,8 V
Znovuzapínacia napătie pri 12 V	11,1 V 12,2 V 12,6 V
Vypínacia napătie pri 24 V	21,5 V 24,1 V 24,6 V
Znovuzapínacia napătie pri 24 V	23,0 V 25,3 V 26,2 V

6.5 Používanie chladiaceho zariadenia

POZOR! Nebezpečenstvo prehriatia!

Zabezpečte po celú dobu dostatočné vetranie, aby teplo vytvárané poças prevádzky mohlo byť odvádzané. Dbajte na to, aby vetracie otvory neboli zakryté. Zabezpečte, aby chladiace zariadenie bolo v dostatočnej vzdialenosti od stien alebo predmetov, takné bude zarucéná cirkulácia vzduchu.

Postavte chladiace zariadenie na pevný podklad.

POZNÁMKA

Umiestnite chladiace zariadenie podla obrazku (obr. 1, strane 3). Ak sa chladiace zariadenie prevadzkuje v inej polohe, moze sa poškodit.

Pripojte chladiace zariadenie, pozri kap. „Pripojenie chladiaceho zariadenia" na strane 231.

POZOR! Nebezpečenstvo následkom príliš nízkej teploty!

Dbajte na to, aby sa v chladiacom zariadení nachádzali len predmety, príp. tovar, ktoré sa možu chladit na zvolenú teplotu.

Zobrażená teplota sa vztahuje na stred interiéru. Teplota na inych miestachmözebyt odliśná.

Chladiace zariadenie sa spustis chladenim vnutorného priestoru.

POZNÁMKA

Pri napájani z batérié sa displeje automaticky vypne, ak je napätie batérié nízke. LED „POWER" blíká oranžovo.

6.6 Zaistenie veka chladiaceho zariadenia zapadkou

Nadvihnite západku (obr. 1, strane 3) a zatvorte veko.
Uvol'nite zapadku.
Západka počute'lne zapadne na miesto a zaistí veko chladiaceho zariadenia.

6.7 Nastavenie teploty

Stlachejedenkrattlacidlo,SET"
Tlaclidami ^一 a - "nastavte teplotu chladenia.
Displej zobraż na niedzukówteplu chladenia. Displej niedzukówteplu.

6.8 Vypnutie chladiaceho zariadenia

Vyprazdnite chladiace zariadenie.
Vypnite chladiace zariadenie.
Vytinghite pripajaci kabel.

Ked' chladiace zariadenie dlhší ās nebudete používat:

Nechajte veko pootvorené. Zabrànite tym tvorbe zápachu.

6.9 Použitie vnútorného osvetlenia (iba model FR60)

Uistite sa, ze displej ukazuje aktuálnu teplotu.
Pre zapnutie vnutorneho osvetlenia stla cate tlacidlo ,-".
Pre vypnutie vnutorneho osvetlenia znovu stlacte tlacidlo „-".
Cierny bod (obr. 2 8, strane 3) v l'avom hornom rohu displeja signalizujé, Či je vnútorné osvetlenie zapnute alebo vypnuté.

POZNÁMKA

Vnútorné osvetlenie sa automaticky vypne po 30 minútach.

6.10 Odmrazenie chladiaceho zariadenia

Vlhkost vzduchu možu vo vnútri chladiaceho zariadenia alebo na výparníku vytvárat namrazu. Tým sa znižuje chladiaci vykon. Chladiace zariadenie včas odmrazte, aby ste tomu zabránili.

POZOR! Nebezpečenstvo poškodenia!

Na odstránenie vrstvy námrazy alebo uvolnenie primrznutych predmetov nepoužívajte tvrdé alebo špicate nastroje.

Pri odmrazovani chladiaceho zariadenia postupujte nasledovne:

Vyberte obsah chladiaceho zariadenia.
V priade potreby ho uskladnite v inom chladiacom zariadeni, aby dostal chladeny.
Vypnite chladiace zariadenie.
Veko nechajte otvorené.

Utrite Rozmrazenu vodu.

6.11 Výmena poistky

Vymente poistku (8 A 32 V) podla obrazku (obr. 4, strane 4).

7 Čistenie a udrzba

VYSTRAHA!

Pred kaczdym Čistením a ošetrovaním odpojte zariadenie od siete.

POZOR! Nebezpečenstvo poškodenia!

• Nikdy nečistite chladiace zariadenie pod tecúcou vodou alebo dokonca v preplachovacej vode.
• Nepoužívajte na Čistenie Žiadne ostré alebo tvrdé predmety, lebo tieto by mohli chladiace zariadenie poskodit'.

Prilezitostne vycistite zariadenie zvnutra aj zvonku s vlhkou utierkou.

Zabezpečte, aby vetracie a odvizdusnovacie otvory prístroja boli bez prachu a nečistôt, aby sa teplo vznikajúce pri prevádzke mohlo odvizdazá a aby sa prístroj nepoškodil.

8 Z á r u k a

Platí zákonom stanovená zárucná lehota. Ak by bol vyrobok chybnú, obratte sa na pobočku vo vašej krajine (adresy pozri na zadnej strane námodu) alebo na vasho špecializovaného predajcu.

Ak Žiadate o vybavenie opravy alebo nárokov vyplývajúcich zo záruky, musité prilozit nasledovné podklady:

kopiufakturysdatumomkupy,
dovod reklamacia alebo opis chyby.

9 O d s t r a šovanie pot

Porucha	Možná príčina	Návrh riešenia
Chladiace zariadenie nefunguje, LED „POWER“ nesvieti.	V zásuvke na Jed-nosmernú prud vo vozidle nie je napătie.	Vo văčsine vozidiel sa musí zapnúť zapa-lovanie, aby mala zásuvka na Jed-nosmernú prud napătie.
Chladiace zariadenie nechladi (zástrčka jezasunútá, LED „POWER“ svieti).	Kompresor je chybnú.	Opravu moleže vykona°F iba autorizované služby zákazníkom.
Chladiace zariadenie nechladi (zástrčka jezasunútá, LED „POWER“ bliká orang-žovo, displeje je vyp-nutú).	Napătie batérié vozidla je prilíš nízke.	Zmerajte napătie batérié vozidla a v przypade potreby ju nabite.
Pri preváźtké v zásuvke na Jed-nosmernú prud. Zapalovanie je zap-nuté, chladiace zaria-denie nefunguje a LED „POWER“ nesvieti.	Zásuvka na Jed-nosmernú prud je znečis- tená. To má za následokzlý elektrickýkontakt.	Ked' sa konektor chladiaceho zariadenia v zásuvke na Jednosmernú prud veľmi zohreje, musí sa bud' vyčisti°F objímka zásuvky s Jednosmerném prúdom alebo konektor pravdepodobne nie je správné zestavenú.
	Poistka zástrčky na Jed-nosmernú prud je preho-rená.	Vyměnte poistku (8 A) v konektore na Jed-nosmernú prud, pozri kap. „Výmena poistky“ na strane 235.
	Poistka vozidla je preho-rená.	Vyměnte poistku zásuvky na Jed- nosmernú prud vozidla (bežne 15 A). Pozrite si námod na obsluhu vášho vozidla.
Na displeoji sa zobráhlásenie chyby (napr. „Err1“) a chladiace zariadenie nechladi.	Chladiace zariadenie sa vyplo kvóli internej pre- vádkovej poruche.	Opravu moleže vykona°F iba autorizované servisné stredisko.

10 Likvidácia

Ked'vyrobok definitivne vyradite z prevadzky, informujte sa v najblizsom recyklacnom stredisku alebo u vasho špecializovaného predajcu o prislušnych predpisoch týkajucich sa likvidácie.

11 Technické udaje

	FR34 AC/DC FR	40 AC/DC FR60 AC	C/DC
Č. výr.: 9600005001 9600	005000 96000017	02
Pripájacie napătie: 12/24 V=100 - 240 V~, 50/60 Hz
Príkon:	4 A (12 V=)2 A (24 V=)1,0 - 0,4 A (100 - 240 V~)		6 A (12 V=)3 A (24 V=)
Chladiaci výkon: +10 °C až-10 °C(+50 °F až +14 °F)
Kategória: Kategória 1	(chladnička s"Justou alebo viacerúmi priehradkami na uskladnenie Čerstvúch potravín)
Hrubý objem:	32,5 l	40 l	60 l
Užitočný objem:	31,0 l	38 l	58 l
Trieda energetickej účinnosti:	A+
Sopotreba:	83 kWh/ročne	102 kWh/ročne	98 kWh/ročne
Klimatická trieda:	N
Teplota okolia:	+16 °C až +32 °C
Emisie hluku:	49 dB(A)
Množstvo chladiaceho prostriedku:	40 g	42 g	58 g
Ekvivalent CO2:	0,057 t	0,060 t	0,083 t
Potenciál globálneho oteplovania (GWP):	1430
Rozmery (D × Š × V):	584 x 365 x 407 mm	584 x 365 x 446 mm	680 x 440 x 470 mm
	FR34 AC/DC FR40 AC/DC FR60 AC/DC
Hmotnost:	11,4 kg	11,5 kg	18,4 kg
Kontrola/Certifikáty:	CE TÜV Mühlen AG 2019-2020
	E4	E9

POZNÁMKA

Ak je teplota okolia vyšsia ako +32 °C (+90 °F), minimálnu teplotu nie je moźné dosiahnut.

Chladiaci okruh obsahuje R134a.
