MANUALE UTENTE 970 DOMETIC

Le dimensioni sono soggette a variazioni di ± 10mm (3/8”).

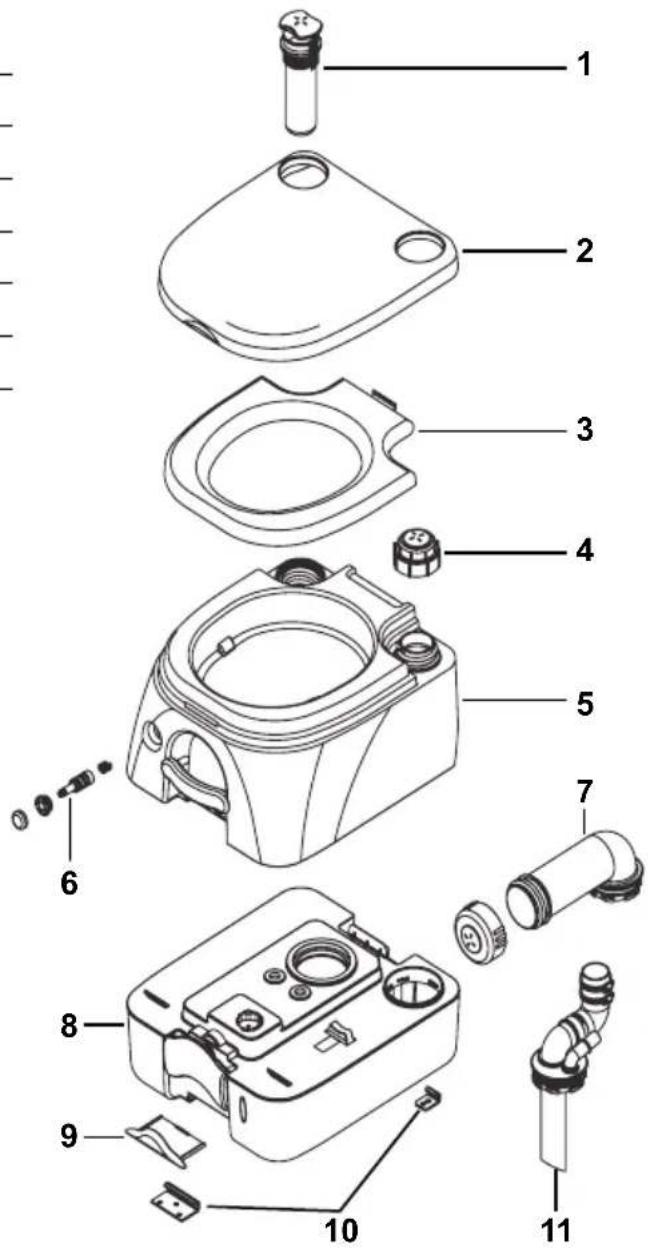

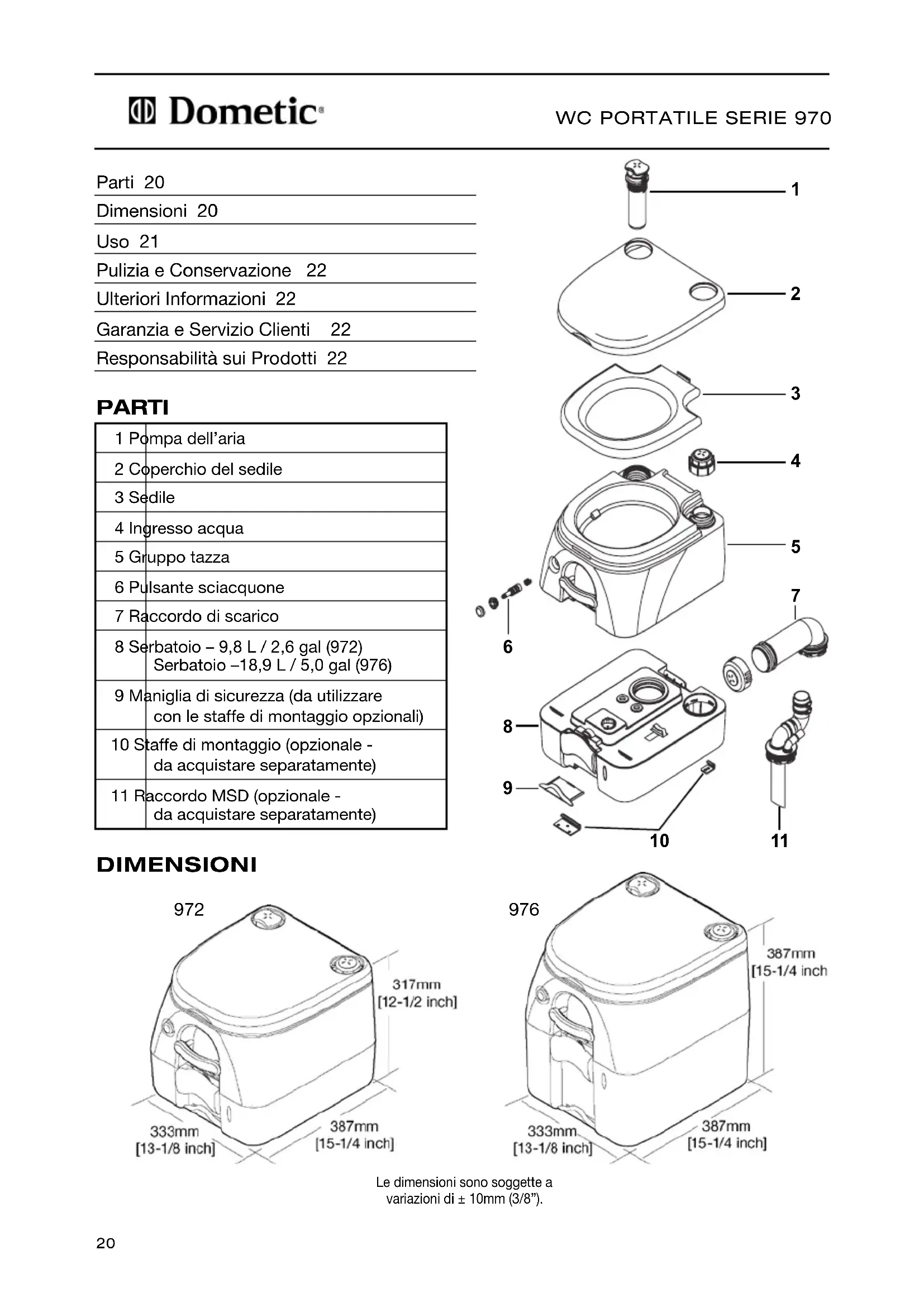

1 Pompa dell’aria 2 Coperchio del sedile 3 Sedile 4 Ingresso acqua 5 Gruppo tazza 6 Pulsante sciacquone 7 Raccordo di scarico 8 Serbatoio – 9,8 L / 2,6 gal (972) Serbatoio –18,9 L / 5,0 gal (976) 9 Maniglia di sicurezza (da utilizzare con le staffe di montaggio opzionali) 10 Staffe di montaggio (opzionale - da acquistare separatamente) 11 Raccordo MSD (opzionale - da acquistare separatamente) PARTI DIMENSIONI Parti 20 Dimensioni 20 Uso 21 Pulizia e Conservazione 22 Ulteriori Informazioni 22 Garanzia e Servizio Clienti 22 Responsabilità sui Prodotti 22

Preparazione del WC per l’uso

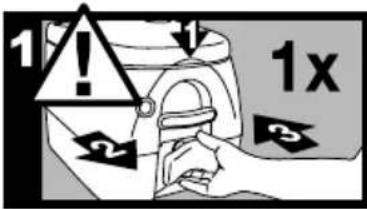

1. ATTENZIONE! Con il coperchio del sedile

chiuso, tirare la maniglia per aprire la valvola dello sciacquone. In questo modo si scarica la pressione dell’aria che potrebbe essersi creata nel serbatoio inferiore per eventuali cambiamenti di temperatura o altitudine.

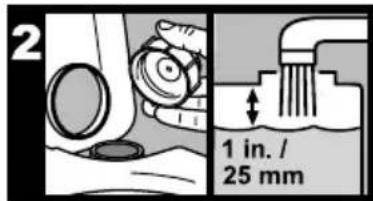

2. Rimuovere il tappo dell’acqua e riempire il serbatoio

superiore fino a 25mm (1”) dall’apertura. Richiudere il tappo.

3. Tirare la maniglia per aprire la valvola dello

4. Versare il deodorante direttamente nel serbatoio

inferiore e quindi chiudere la valvola dello sciacquone. ATTENZIONE! Non versare mai il deodorante nella tazza con la valvola dello scarico chiusa.

5. Azionare la pompa dell’aria una quindicina di volte o

fino a quando l’aria fuoriesce dalla valvola di sfiato o dal tappo dell’acqua. ATTENZIONE! Non pressurizzare eccessiva- mente il serbatoio superiore coprendo la valvola di sfiato. Non pressurizzare il serbatoio superiore quando è scollegato dal serbatoio inferiore. USO Uso del WC

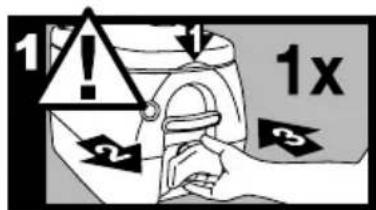

1. ATTENZIONE! PRIMA DELL’USO, con il

coperchio del sedile chiuso, tirare la maniglia per aprire la valvola dello sciacquone. In questo modo si scarica la pressione dell’aria che potrebbe essersi creata nel serbatoio inferiore per eventuali cambiamenti di temperatura o altitudine.

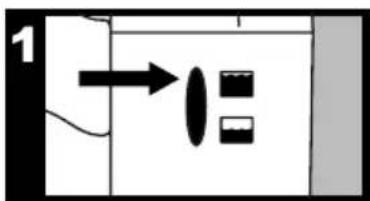

1. Quando l’indicatore di livello del serbatoio mostra

pieno (FULL), svuotare il serbatoio di scarico. Se il WC è installato con le staffe di montaggio opzionali tirare la maniglia di sicurezza dal serbatoio inferiore. Sollevare e spostare il WC per accedere al fermo posteriore.

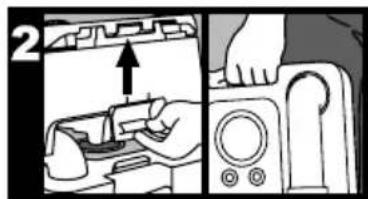

2. Tirare il fermo posteriore per separare il serbatoio

superiore da quello inferiore. Trasportare il serbatoio

2. Tirare la maniglia di scarico per scaricare il

prodotto nel serbatoio inferiore.

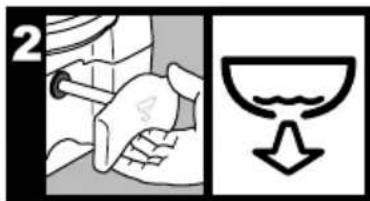

3. Premere il pulsante di scarico per sciacquare la

tazza. Premere la maniglia di scarico per chiudere la valvola di scarico. inferiore nell’area di scarico autorizzata (o WC normale).

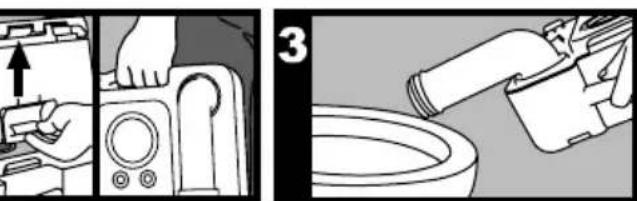

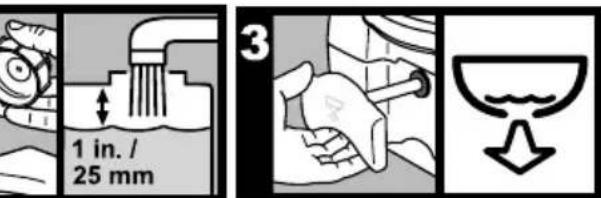

3. Ruotare il raccordo di scarico verso l’esterno e

aprire lo sfiato nella parte superiore del serbatoio di scarico. Svuotare il serbatoio.

4. Se è disponibile dell’acqua sciacquare il serbatoio

inferiore prima di assemblare il WC portatile. Svuotamento del serbatoio di scarico22 13128 SR 226 | PO BOX 38 | BIG PRAIRIE, OHIO 44611 USA www.DometicSanitation.com ® Registrato; ™ Trademark di Dometic Corporation © Dometic Corporation 600345650 7/07 RESPONSABIlITà SUI PRODOTTI La Dometic GmbH declina ogni responsabilità relativa a danni che potrebbero essere causati da: uso incorretto; alterazioni improprie o interventi non autorizzati sul dispositivo; effetti ambientali avversi che potrebbero avere un impatto sul dispositivo, sulla zona immediatamente circostante o sulle persone che si trovano in tale zona. GARANZIA E SERvIZIO ClIENTI I termini di garanzia sono in conformità con la direttiva comunitaria 44/1999/CE e le normali condizioni applicabili per le nazioni in questione. Per la garanzia o per operazioni di manutenzione, contattare il centro Servizio clienti. Eventuali danni causati da uso improprio non sono coperti dalla garanzia. La garanzia non copre modifiche all’apparecchio o l’uso di pezzi di ricambio non originali Dometic; la garanzia non si applica se le istruzioni di installazione e di uso non sono state seguite e non verranno accettate responsabilità. I pezzi di ricambio possono essere ordinati in tutta Europa tramite il centro di Servizio clienti. UlTERIORI INfORMAZIONI Per ulteriori informazioni su questo WC e altri prodotti Dometic visitare il sito www.dometic.com. PUlIZIA E CONSERvAZIONE Pulire con un detergente neutro per non danneggiare la finitura. Evitare i prodotti per la pulizia a base di petrolio. Conservare il WC portatile asciutto e pulito.
