MANUALE UTENTE CTLP 4050 DOMETIC

IT Toilette a cassetta Istruzioni per l'uso

NL Cassettetoilet Handleiding

Istruzioni per l'uso

Toilette a cassetta per veicoli ricreazionali

CT 4050 CTS 4050 CTW 4050 CTLP 4050

CT 4110 CTS 4110 CTW 4110 CTLP 4110 CTP 4110

Prendere nota dei seguenti dati:

Numero modello ....

Codice prodotto ....

Numero di serie ....

1.1 Introduzione 4
1.2 Avvertenze relative alle presenti istruzioni 4
1.3 Tutela dei diritti d'autore 4
1.4 Spiegazione dei simboli utilizzati 4
1.5 Limitazione di responsabilità 5
1.6 Garanzia 5
1.7 Servizio Assistenza Clienti 5
1.8 Pezzi di ricambio 5
1.9 Indicazioni ecologiche 5
1.10 Additivi sanitari Dometic 6
1.11 Dichiarazione di conformità 6

2.0 Indicazioni di sicurezza 7

2.1 Utilizzo conforme alle disposizioni 7
2.2 Responsabilità dell'utente 7
2.3 Uso di additivi sanitari 7
2.4 Lavori e verifiche sulla toilette 7

3.0 Descrizione del modello 8

3.1 Denominazione del modello 8
3.2 Targhetta della toilette 8
3.3 Dati tecnici 8
3.4 Descrizione dei singoli componenti 9

4.0 Utilizzo della toilette 10

4.1 Pulizia 10
4.2 Preparazione del serbatoio a cassetta 10
4.3 Riempimento del serbatoio dell'acqua pulita 11
4.4 Pannello di controllo e dei comandi 11
4.5 Uso della toilette 12
4.6 Svuotamento del serbatoio a cassetta 12
4.7 Sostituzione del fusibile nel pannello dei comandi 14
4.8 Utilizzo d'inverno 14
4.9 Messa fuori servizio 14
4.10 Posizionare il sedile della toilette 15
4.11 Rimuovere il sedile della toilette 15
4.12 Manutenzione 16
4.12.1 Smontaggio della guarnizione della cassetta 16
4.12.2 Inserire la guarnizione della cassetta.... 16
4.13 Risoluzione dei problemi 18

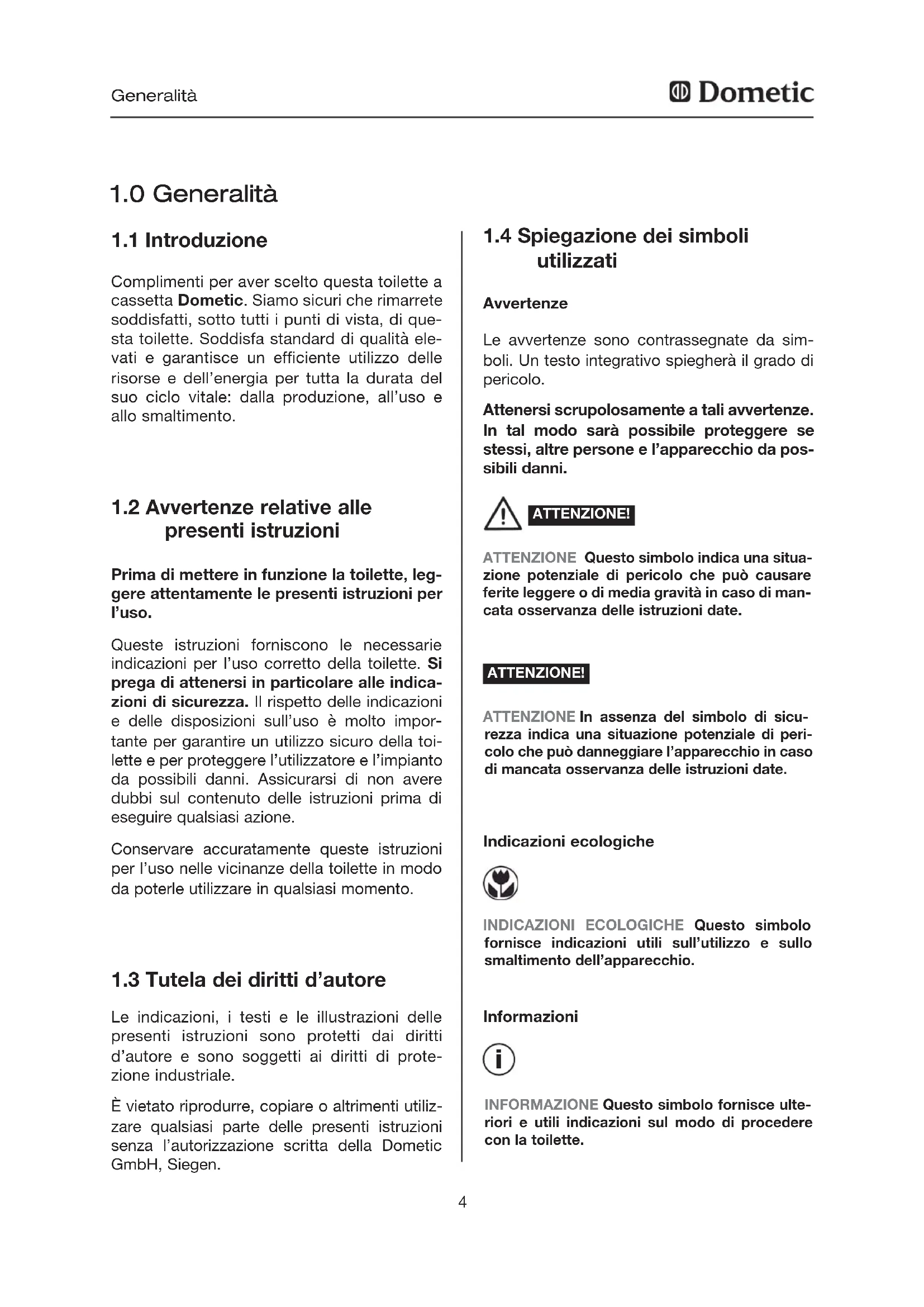

1.0 Generalità

1.1 Introduzione

Complimenti per aver scelto questa toilette a cassetta Dometic. Siamo sicuri che rimarrete soddisfatti, sotto tutti i punti di vista, di questa toilette. Soddisfa standard di qualità elevati e garantisce un efficiente utilizzo delle risorse e dell'energia per tutta la durata del suo ciclo vitale: dalla produzione, all'uso e allo smaltimento.

1.2 Avvertenze relative alle presenti istruzioni

Prima di mettere in funzione la toilette, leggere attentamente le presenti istruzioni per l'uso.

Queste istruzioni forniscono le necessarie indicazioni per l'uso corretto della toilette. Si prega di attenersi in particolare alle indicazioni di sicurezza. Il rispetto delle indicazioni e delle disposizioni sull'uso è molto importante per garantire un utilizzo sicuro della toilette e per proteggere l'utilizzatore e l'impianto da possibili danni. Assicurarsi di non avere dubbi sul contenuto delle istruzioni prima di eseguire qualsiasi azione.

Conservare accuratamente queste istruzioni per l'uso nelle vicinanze della toilette in modo da poterle utilizzare in qualsiasi momento.

1.3 Tutela dei diritti d'autore

Le indicazioni, i testi e le illustrazioni delle presenti istruzioni sono protetti dai diritti d'autore e sono soggetti ai diritti di protezione industriale.

È vietato riprodurre, copiare o altrimenti utilizzare qualsiasi parte delle presenti istruzioni senza l'autorizzazione scritta della Dometic GmbH, Siegen.

1.4 Spiegazione dei simboli utilizzati

Avvertenze

Le avvertenze sono contrassegnate da simboli. Un testo integrativo spiegherà il grado di pericolo.

Attenersi scrupolosamente a tali avvertenze. In tal modo sarà possibile proteggere se stessi, altre persone e l'apparecchio da possibili danni.

ATTENZIONE!

ATTENZIONE Questo simbolo indica una situazione potenziale di pericolo che può causare ferite leggere o di media gravità in caso di mancata osservanza delle istruzioni date.

ATTENZIONE!

ATTENZIONE In assenza del simbolo di sicurezza indica una situazione potenziale di pericolo che può danneggiare l'apparecchio in caso di mancata osservanza delle istruzioni date.

Indicazioni ecologiche

INDICAZIONI ECOLOGICHE Questo simbolo fornisce indicazioni utili sull'utilizzo e sullo smaltimento dell'apparecchio.

Informazioni

INFORMAZIONE Questo simbolo fornisce ulteriori e utili indicazioni sul modo di procedere con la toilette.

1.5 Limitazione di responsabilità

Tutti i dati e le indicazioni delle presenti istruzioni sono stati messi a punto tenendo conto delle norme e delle disposizioni in vigore, nonché dei recenti sviluppi tecnologici. Dometic si riserva il diritto di apportare in un qualsiasi momento modifiche al prodotto idonee a migliorare il prodotto e la sua sicurezza.

Dometic non si assume alcuna responsabilità per danni causati da:

mancata osservanza delle istruzioni per l'uso,

impiego non conforme alle norme,

utilizzo di pezzi di ricambio non originali,

modifiche e interventi sull'apparecchio.

1.6 Garanzia

I termini di garanzia si basano sulla direttiva comunitaria 44/1999/CE e sulle normative locali. Per interventi in garanzia o per riparazioni si prega di contattare il nostro Centro Assistenza Clienti. Eventuali disfunzioni causate da un uso improprio non sono coperte dalla garanzia. Qualsiasi modifica effettuata sull'apparecchio o l'utilizzo di parti di ricambio diverse dalle Parti di ricambio originali Dometic, nonché il mancato rispetto delle istruzioni di montaggio e di utilizzo invalidano la garanzia e qualsiasi rivendicazione nei confronti del produttore.

1.7 Servizio Assistenza Clienti

Dometic offre una rete di centri di Assistenza Clienti a livello europeo. Sul sito web www.dometic.com vengono elencati i centri di Assistenza Clienti autorizzati. Quando si contatta il Servizio Assistenza Clienti indicare il modello, il codice del prodotto e il numero di serie, insieme al codice MLC, se applicabile. Queste informazioni si trovano sulla targhetta della toilette. Consigliamo di riportare questi dati nel campo previsto sul frontespizio di queste istruzioni.

1.8 Pezzi di ricambio

I pezzi di ricambio possono essere ordinati in tutta Europa tramite i nostri centri di Assistenza Clienti.

In Germania è possibile ricevere i pezzi di ricambio anche contattando il call center Dometic:

Telefono 0180 53 66 384

Fax [phone]

1.9 Indicazioni ecologiche

Utilizzo di additivi sanitari

Qualora vengano utilizzati additivi sanitari, si prega di attenersi alle indicazioni d'uso presenti sulla confezione.

Smaltimento

Per far in modo che i materiali riciclabili siano riutilizzati, gli stessi dovrebbero essere inviati al centro di raccolta locale. L'apparecchio dovrebbe essere trasferito a una azienda specializzata nell'eliminazione dei rifiuti, in modo che i componenti riciclabili siano riutilizzati e gli altri componenti siano eliminati secondo le leggi vigenti.

1.10 Additivi sanitari Dometic

Con la serie «Dometic CARE» Dometic offre additivi sanitari di altissima qualità per la toilette. Questi prodotti aiutano ad utilizzare la toilette in modo ancora più confortevole ed igienico e sono acquistabili in negozi di rivendita di accessori.

Dometic Power CARE elimina la percezione di gas e cattivi odori fino a quattro giorni e la formazione di depositi nel serbatoio a cassetta.

Disponibile in bottiglie o in pastiglie.-

Dometic Special CARE 2

Dometic Special CARE è un additivo sanitario a basso impatto ecologico che impedisce la formazione di cattivi odori fino a quattro giorni e la formazione di depositi nel serbatoio a cassetta.

Dometic Extra CARE 3

Dometic Extra CARE è un additivo per l'acqua di risciacquo ideale per qualsiasi superficie plastica. Dometic Extra CARE migliora il risciacquo della toilette, la pulizia della tazza WC e protegge le guarnizioni di gomma. Inoltre, dopo aver attivato lo sciacquone si diffonderà un profumo piacevole.

Dometic Quality CARE è un detergente potente ideale per tutti i water sia quelli in materiale plastico sia quelli in ceramica. Dometic Quality CARE elimina le macchie in tempo brevissimo. Basta spruzzare Dometic

Quality CARE nella tazza WC e sotto il bordo e, dopo aver lasciato brevemente che agisca, eliminarlo con uno spazzolone.

Dometic Tank CARE 5

Additivo ad altissima efficacia per la cura e la pulizia regolare del serbatoio delle feci che rimuove i depositi organici e inorganici presenti nelle pareti interne e nelle componenti del serbatoio.

Dometic Comfort CARE 6

Carta igienica speciale e rapidamente solubile per un comfort come a casa:

rapidamente solubile-

previene gli intasamenti-

a 2 veli-

ultra soffice -

facilita lo scarico del serbatoio delle feci-

1.11 Dichiarazione di conformità

Dometic GROUP

2.0 Indicazioni di sicurezza

2.1 Utilizzo conforme alle disposizioni

Il montaggio e l'utilizzo di questa toilette è previsto per veicoli ricreazionali come roulotte o camper.

2.2 Responsabilità dell'utente

Le persone che utilizzano la presente toilette a cassetta devono avere dimestichezza con l'uso della stessa e conoscere le indicazioni contenute nelle presenti istruzioni per l'uso. I bambini possono usare l'impianto sanitario senza sorveglianza soltanto se è stato spiegato loro il modo di utilizzare in modo sicuro la toilette ed i rischi di un uso errato.

2.3 Utilizzo degli additivi sanitari

Prima di utilizzare prodotti sanitari per l'utilizzo e la pulizia della toilette si prega di attenersi alle istruzioni per l'uso presenti sulla confezione degli stessi.

ATTENZIONE!

Conservare questi additivi sanitari in posti non accessibili a bambini.

2.4 Lavori e verifiche sulla toilette

Far effettuare lavori di manutenzione e di riparazione solo da personale qualificato.

Eccezione

Punto 4.12.1. Smontaggio della guarnizione della cassetta.

3.0 Descrizione del modello

3.1 Denominazione del modello

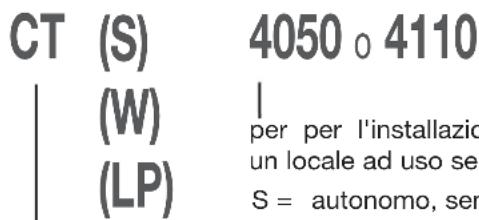

Esempio:

CT (S) 4050 o 4110 (W) | (LP) | per per l'installazio un locale ad uso ser S = autonomo, ser

per per l'installazione in un locale ad uso servizi

S = autonomo, senza serbatoio di acqua di risciacquo, con mensola

W = autonomo, con ser- batoio di acqua di risciacquo integrato, con mensola

LP = Low Profile, mensola bassa

Toilette a cassetta (Cassette Toilet)

La toilette a cassetta CTx 4xxx consiste di una toilette montata permanentemente nel veicolo e di un serbatoio di scarico estraibile e carrellato. La cassetta è accessibile dall'esterno tramite uno sportello. A seconda del modello, l'acqua di risciacquo della toilette viene alimentata da un serbatoio integrato nel corpo della toilette o da un serbatoio di acqua pulita presente nel veicolo.

Sono disponibili quattro modelli:

CT 4xxx, autonomo, senza serbatoio d'acqua, senza mensola

CTS 4xxx, autonomo, senza serbatoio d'acqua, con mensola

CTW 4xxx, autonomo, con serbatoio d'acqua nella mensola

CTLP 4xxx, autonomo, senza serbatoio d'acqua, con mensola bassa

3.2 Targhetta della toilette

La targhetta contiene tutti i dati più importanti. Riporta il nome del modello, il codice del prodotto e il numero di serie. Occorre avere a portata di mano questi dati ogni volta che ci si rivolge al centro di Assistenza Clienti o per ordinare i pezzi di ricambio. La targhetta si trova nel corpo della cassetta dopo aver prelevato la cassetta.

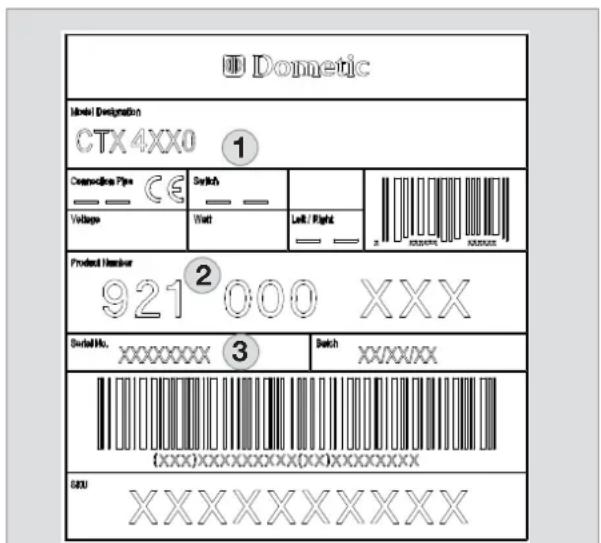

1 Numero modello
2 Codice prodotto
3 Numero di serie

3.3 Dati tecnici

Tensione di alimentazione: 12 V DC

Potenza assorbita: max 2 A con pompa interna, max 5 A con pompa esterna.

Dimensioni: v. indicazioni nelle istruzioni per il mon- taggio

Temperatura di esercizio: da 0 °C fino a + 50 °C

3.4 Descrizione dei singoli componenti

Domestic ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 10 11

Fig. 3

1 Indicatore di livello / Sciacquone (Pannello di controllo e dei comandi)
2 Mensola
3 Sedile staccabile
4 Tazza WC in ceramica
5 Coperchio a scorrimento per lo scarico del water
6 Alloggiamento del serbatoio a cassetta
7 Serbatoio di acqua pulita (opzionale)
8 Manicotto di scarico
9 Pulsante di aerazione per lo scarico
10 Maniglia estraibile (il serbatoio a cassetta è carrellato)
11 Porte di servizio

4.0 Utilizzo della toilette

4.1 Pulizia

Prima di utilizzare la prima volta la toilette consigliamo di pulirla internamente ed esternamente.

Usare un panno soffice e acqua tiepida con un detergente delicato.

Sciacquare quindi le superfici con acqua pulita.

ATTENZIONE!

I detergenti per la toilette non devono contenere né cloro né alcol!

i

Per la pulizia regolare del water, Dometic offre, con il detergente «Dometic Quality CARE» della serie «Dometic CARE» (si vedano anche le indicazioni della sezione 1.10), un detergente molto efficace e ideale per la pulizia delle superfici della toilette.

4.2 Preparazione del serbatoio a cassetta

Prima di utilizzare per la prima volta la toilette:

Aprire lo sportello di servizio.

Sbloccare il serbatoio a cassetta spingendo verso l'alto la sicura.

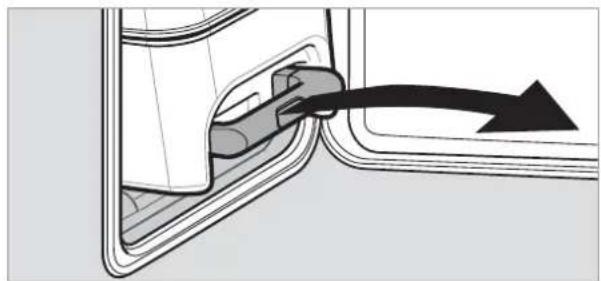

Estrarre il serbatoio a cassetta fino alla battuta d'arresto e rimuoverlo del tutto.

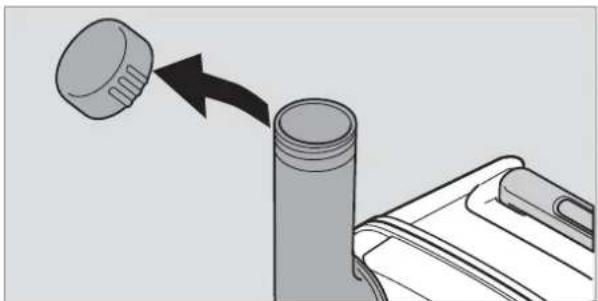

Poggiare in piedi il serbatoio a cassetta e ruotare il manicotto di scarico di ca. 90° verso l'alto. Rimuovere il tappo.

90° >90°

Fig. 6

ATTENZIONE!

Non ruotare il manicotto oltre i 90° perché altrimenti potrebbe staccarsi.

Versare attraverso il manicotto una piccola quantità di Dometic Power CARE o Dometic Special CARE come indicato nelle istruzioni per l'uso (si vedano le indicazioni della sezione 1.10) dentro il serbatoio a cassetta.

Dometric

Fig. 8

Inserire nuovamente il serbatoio a cassetta e spingerlo all'interno fino alla battuta di arresto.

Fare attenzione che il serbatoio si inserisca facilmente. Non esercitare troppa forza!

Il dispositivo di bloccaggio del serbatoio si chiude automaticamente con l'inserimento. Verificare comunque che il serbatoio a cas- setta sia ben fermo.

Chiudere e serrare lo sportello di servizio.

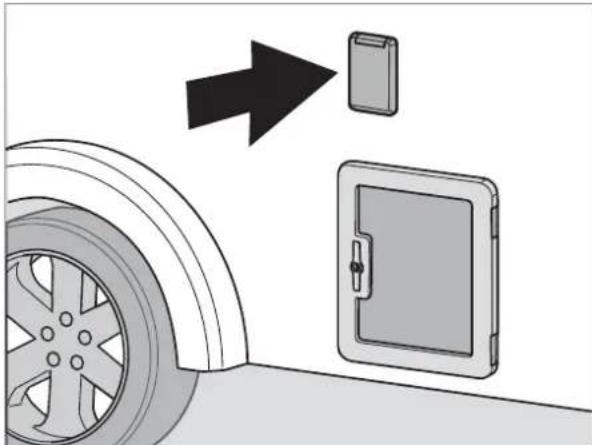

4.3 Riempimento del serbatoio dell'acqua pulita

Riempire il serbatoio di acqua pulita tramite il bocchettone di riempimento posto sul lato esterno del veicolo. La quantità dipende dal serbatoio utilizzato (serbatoio integrato nei modelli CTW 4xxx, optional nei modelli CTS 4xxx e CTLP 4xxx).

4.4 Pannello di controllo e dei comandi

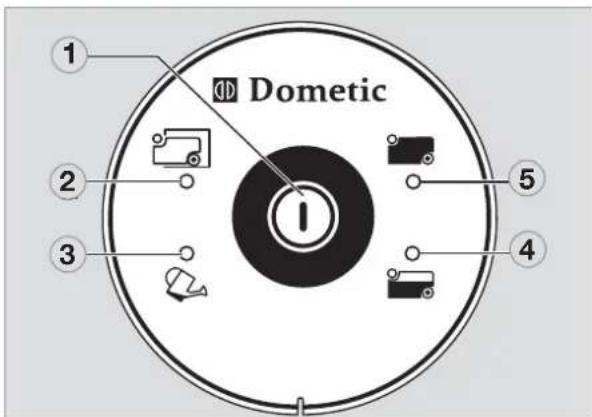

Dometic 1 2 3 4 5

Fig. 10

1 Tasto «Sciacquone»
2 Indicazione «Serbatoio a cassetta rimosso»
3 Indicazione «Riempire il serbatoio dell'acqua pulita*»
4 Indicazione «Serbatoio a cassetta per 3/4 pieno»
5 Indicazione «Serbatoio a cassetta pieno»

4.5 Utilizzo della toilette

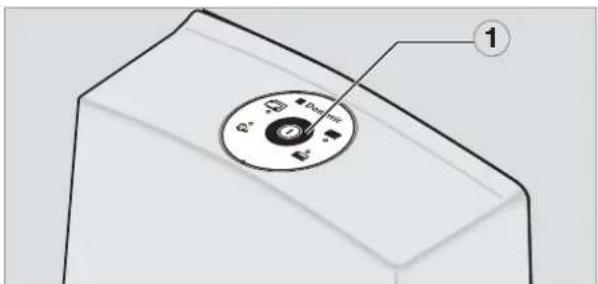

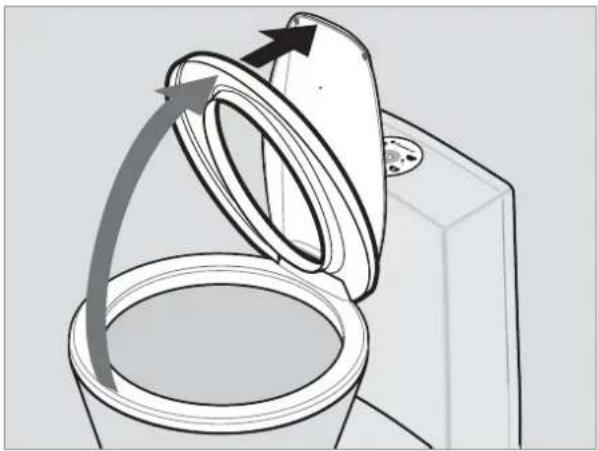

Quando si tira su il sedile della toilette, questo si incastra nella posizione 2/3. Se occorre aprire ulteriormente il sedile, esercitare una forza leggermente maggiore.

- Tirare il il coperchio a scorrimento (2) in avanti.

Durante l'uso, lasciare aperto il coperchio a scorrimento.

Prima di utilizzare la toilette far scorrere dell'acqua nel water. Utilizzare a tale scopo il pulsante di risciacquo (1).

1 CD/DVD

Fig. 13

Dopo l'uso, utilizzare nuovamente il pul- sante di risciacquo (1) per pulire il water.

Chiudere il coperchio a scorrimento (2).

4.6 Svuotamento del serbatoio a cassetta

Svuotare il serbatoio a cassetta quando la lampadina LED dell'indicatore di livello si accende.

Il serbatoio a cassetta ha una capacità di 19 l. Se l'indicazione (4) (fig. 10) si illumina, il serbatoio è pieno per circa il 75 %. Ciò significa che è possibile utilizzare solo poche altre volte la toilette.

Rimuovere il serbatoio a cassetta come descritto alla sezione «4.2».

Portare il serbatoio al prossimo pozzetto di scarico per svuotarlo.

Il serbatoio a cassetta è munito di ruote integrate e di una maniglia estraibile. Per sbloccare la maniglia premere il bottone (1) posto al centro della stessa. Estrarre la maniglia fino alla battuta di arresto.

Per riportare la maniglia alla sua posizione di partenza, premere il tasto di sblocco posto sulla maniglia e spingere la maniglia dentro la cassetta.

Poggiare in piedi il serbatoio a cassetta e ruotare il manicotto di scarico verso l'alto. Rimuovere il tappo.

ATTENZIONE!

Non ruotare il manicotto oltre i 90° perché altrimenti potrebbe staccarsi.

90° >90°

Fig. 15

ATTENZIONE!

Non scuotere con forza il serbatoio a cas- setta.

Non pulire il serbatoio a cassetta con una pulitrice ad alta pressione,

altrimenti il galleggiante dell'indicatore di livello potrebbe danneggiarsi.

Tenere il serbatoio a cassetta dalla maniglia (2) con una mano, con l'altra afferrare il serbatoio dal coperchio a scorrimento (3) in modo tale da poter premere il bottone di ventilazione (1) durante lo svuotamento.

Premere il bottone di ventilazione solo quando il manicotto di scarico è rivolto verso il basso! Il serbatoio si svuoterà in modo uniforme senza spruzzi.

Sciacquare bene con acqua il serbatoio a cassetta dopo averlo svuotato. Rendere il serbatoio nuovamente pronto per l'uso come descritto alla sezione «4.2» prima di inserirlo nella toilette.

4.7 Sostituzione del fusibile nel pannello dei comandi

ATTENZIONE!

Prima di iniziare, spegnere l'alimentazione di tensione!

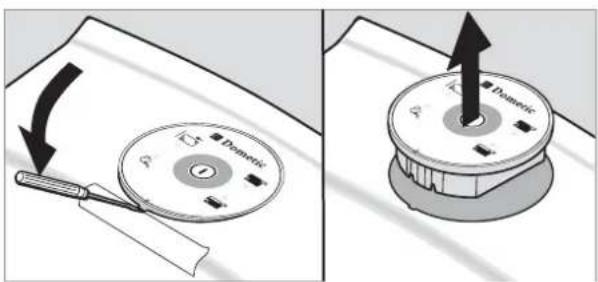

Sollevare l'elemento di regolazione con un attrezzo idoneo ed estrarlo quindi dalla mensola o dalla parete. Il fusibile (fig. 19, fusibile per automobili da 7,5 A) si trova sul lato inferiore.

4.8 Utilizzo d'inverno

La toilette a cassetta può essere utilizzata anche d'inverno se la toilette ed il serbatoio a cassetta si trovano in luoghi riparati dal gelo. In caso contrario, svuotare il serbatoio di acqua pulita, il serbatoio a cassetta e la tubatura d'acqua per l'alimentazione con acqua pulita. In tal modo si eviteranno danni dovuti al gelo (si veda anche «4.9 Messa fuori servizio»).

ATTENZIONE!

Non utilizzare additivi antigelo. Queste sostanze possono danneggiare la toilette a cassetta.

4.9 Messa fuori servizio

Se si mette fuori servizio la toilette per un lungo periodo di tempo sarà necessario svuotare completamente il serbatoio di acqua pulita ed il sistema di alimentazione dell'acqua.

Pulire la toilette con Dometic Quality CARE.

Azionare il pulsante di risciacquo fino a svuotare completamente le tubature dell'acqua.

Quindi svuotare il serbatoio a cassetta e pulirlo con cura. Non chiudere il manicotto di scarico in modo che il serbatoio a cas- setta possa asciugarsi.

4.10 Posizionare il sedile della toilette

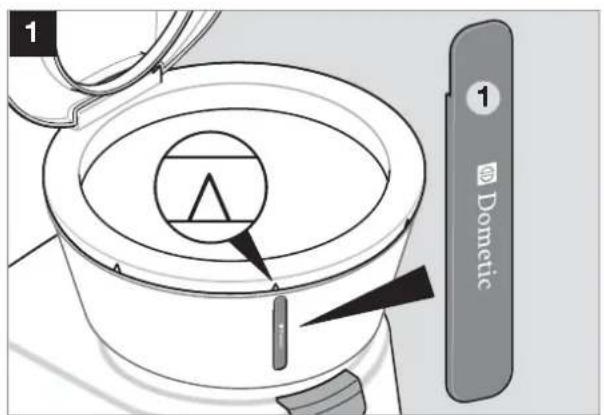

4.11 Rimuovere il sedile della toilette

Pulire regolarmente tutte le guarnizioni della toilette e del serbatoio a cassetta.

Effettuare queste pulizie una volta al mese se si utilizza spesso la toilette.

Lubrificare la guarnizione (1) (fig. 30) con del grasso o uno spray a base di silicone. Il coperchio a scorrimento continua ad essere mobile.

Si consiglia:

Grasso: OKS ^® 1110

Spray: OKS 1111

4.12.1 Smontaggio della guarnizione della cassetta

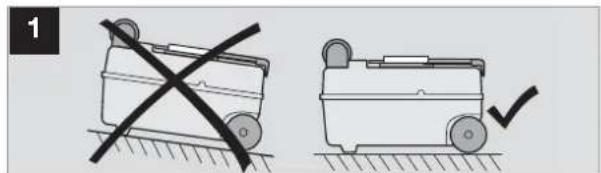

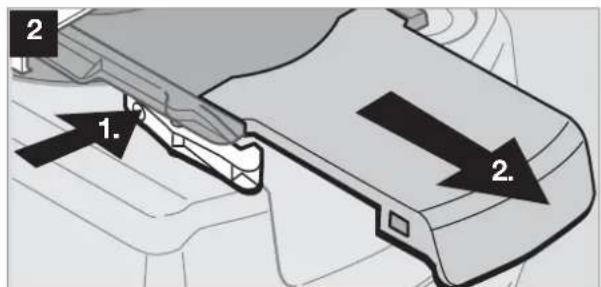

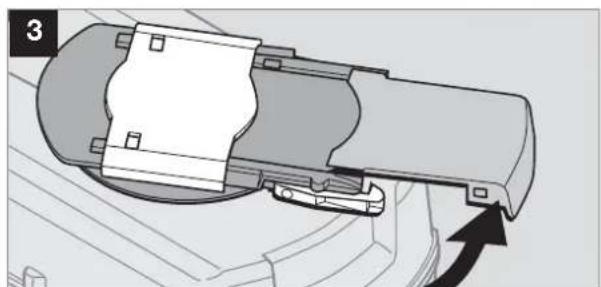

Rimuovere il serbatoio a cassetta e poggiarlo su una superficie non cedevole. Smontare completamente il coperchio a scorrimento come mostrato nelle figure seguenti. La guarnizione potrà ora essere rimossa, pulita o sostituita.

1

Fig. 27

1. 2. 2.

Fig. 28

4.12.2 Inserire la guarnizione della cassetta

Se necessario, sostituire la guarnizione della cassetta e, al momento del suo inserimento, controllare che la sua posizione sia perfetta. La guarnizione deve aderire in modo uniforme.

La guarnizione deve aderire in modo uniforme all'apertura, altrimenti il coperchio a scorrimento può presentare dei difetti di tenuta e resistenza.

Chiudere il coperchio a scorrimento.

Quindi inserire l'anello di supporto.

4.13 Risoluzione dei problemi

Anomalia Possibile causa	Soluzione
Lo sciacquone non funziona più. Fusibile difettoso. Sostituire il fusibile (v. sezione 4.8)
La cassetta non è ermetica. Guarnizione usurata. Sostituire la guarnizione del coper-chio a scorrimento (v. sezione 4.2.1).
Indicatore di livello assente. Il galleggiante della cassetta si è impigliato o è bloccato dalla carta igienica.		Pulire il galleggiante della cas-setta.(Non utilizzare una pulitrice ad alta pressione!)

Handleiding
