NÁVOD NA OBSLUHU CTLP 4050 DOMETIC

Kazetová toaleta pre rekreačné vozidlá

CT 4050 CTS 4050 CTW 4050 CTLP 4050

CT 4110 CTS 4110 CTW 4110 CTLP 4110 CTP 4110

Poznamenajte si:

Číslo modelu ....

Číslo výrobku ....

Sériové číslo ....

1.0 Všeobecné informácie 4

1.1 Predhovor 4
1.2 Pokyny k tomuto návodu 4
1.3 Ochrana autorských práv 4
1.4 Vysvetlenie používaných symbolov 4
1.5 Obmedzenie ručenia 5
1.6 Záruka 5
1.7 Zákaznícky servis 5
1.8 Náhradné diely 5
1.9 Ekologické pokyny 5
1.10 Sanitárne doplnky Dometic 6
1.11 Vyhlásenie o zhode 6

2.0 Bezpečnostné upozornenia 7

2.1 Používanie v súlade s určením 7
2.2 Zodpovednost použivatelá 7
2.3 Používanie sanitárnych doplnkov 7
2.4 Práce na toalete a jej kontroly 7

3.0 Popis modelu 8

4.0 Používanie toalety 10

4.1 Čistenie 10
4.2 Príprava kazetovej nádrže 10
4.3 Plnenie nádrže na čerstvú vodu 11
4.4 Kontrolný a ovládací panel 11
4.5 Používanie toalety 12
4.6 Vyprázdňovanie kazetovej nádrže 12
4.7 Výmena poistky v ovládacej jednotke 14
4.8 Prevádzka v zimnom období 14
4.9 Uvedenie mimo prevádzky 14
4.10 Nastavenie polohy dosky 15
4.11 Odmontovanie dosky 15
4.12 Údržba 16
4.12.1 Demontáž kazetového tesnenia.... 16
4.12.2 Vloženie kazetového tesnenia 16
4.13 Správanie v prípade porúch 18

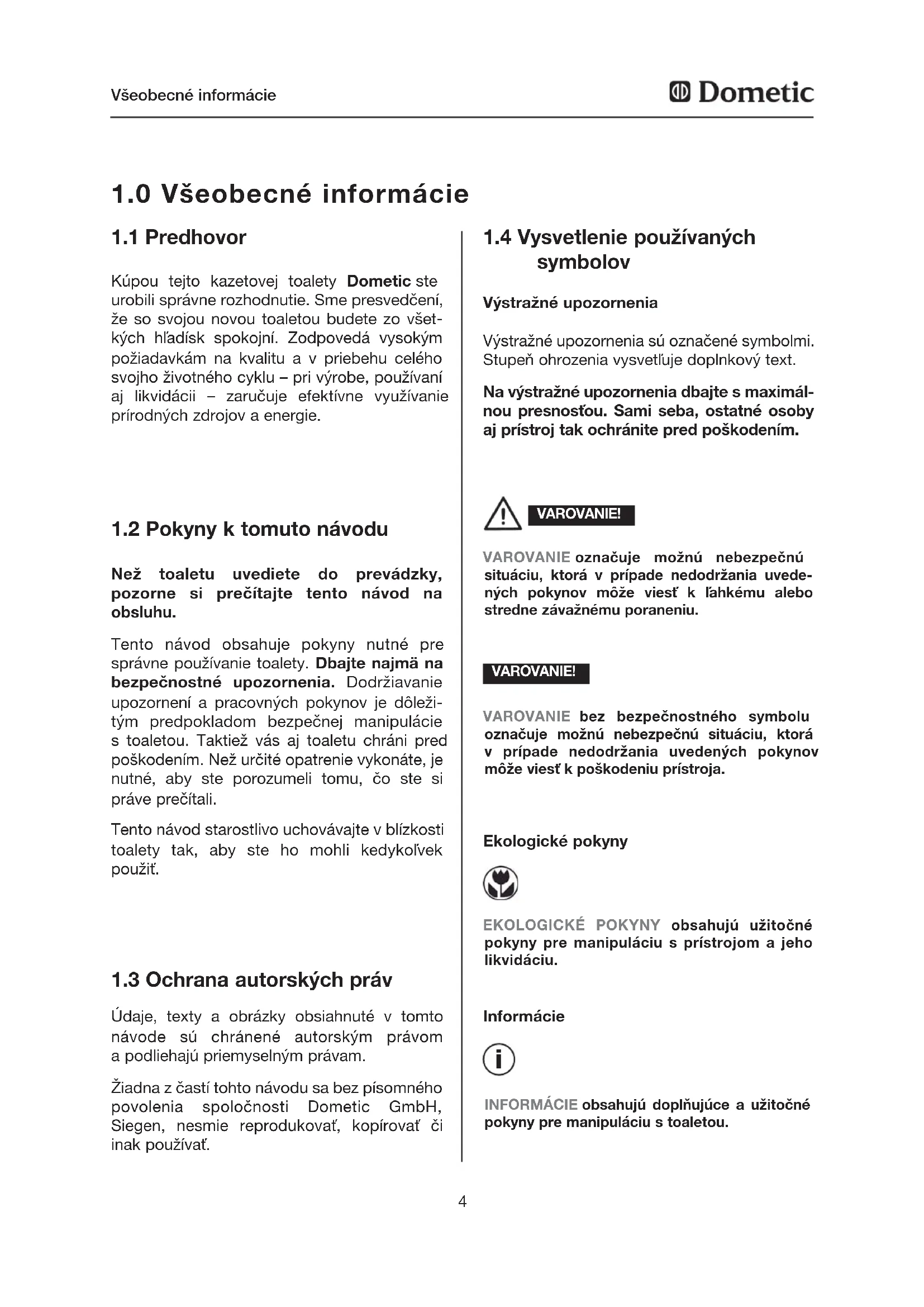

1.0 Všeobecné informácie

1.1 Predhovor

Kúpou tejto kazetovej toalety Dometic ste urobili správne rozhodnutie. Sme presvedčení, že so svojou novou toaletou budete zo všetkých hľadísk spokojní. Zodpovedá vysokým požiadavkám na kvalitu a v priebehu celého svojho životného cyklu – pri výrobe, používaní aj likvidácii – zaručuje efektívne využívanie prírodných zdrojov a energie.

Než toaletu uvediete do prevádzky, pozorne si prečítajte tento návod na obsluhu.

Tento návod obsahuje pokyny nutné pre správne používanie toalety. Dbajte najmä na bezpečnostné upozornenia. Dodržiavanie upozornení a pracovných pokynov je dôležitým predpokladom bezpečnej manipulácie s toaletou. Taktiež vás aj toaletu chráni pred poškodením. Než určité opatrenie vykonáte, je nutné, aby ste porozumeli tomu, čo ste si práve prečítali.

Údaje, texty a obrázky obsiahnuté v tomto návode sú chránené autorským právom a podliehajú priemyselným právam.

Žiadna z častí tohto návodu sa bez písomného povolenia spoločnosti Dometic GmbH, Siegen, nesmie reprodukovať, kopírovať či inak používať.

1.4 Vysvetlenie používaných symbolov

Výstražné upozornenia

Výstražné upozornenia sú označené symbolmi. Stupeň ohrozenia vysvetluje doplnkový text.

Na výstražné upozornenia dbajte s maximálnou presnosťou. Sami seba, ostatné osoby aj prístroj tak ochránite pred poškodením.

VAROVANIE!

VAROVANIE označuje možnú nebezpečnú situáciu, ktorá v prípade nedodržania uvedených pokynov môže viest' k ľahkému alebo stredne závažnému poraneniu.

VAROVANIE!

VAROVANIE bez bezpečnostného symbolu označuje možnú nebezpečnú situáciu, ktorá v prípade nedodržania uvedených pokynov môže viest' k poškodeniu prístroja.

Ekologické pokyny

EKOLOGICKÉ POKYNY obsahujú užitočné pokyny pre manipuláciu s prístrojom a jeho likvidáciu.

Informácie

INFORMÁCIE obsahujú doplňujúce a užitočné pokyny pre manipuláciu s toaletou.

1.5 Obmedzenie ručenia

Všetky údaje a pokyny uvedené v tomto návode na obsluhu boli zostavené s prihliadnutím na platné normy a predpisy, ako aj na stav techniky. Spoločnosť Dometic si vyhradzuje právo vykonávať kedykolvek zmeny výrobku, ktoré považuje za vhodné v záujme jeho vylepšenia či v záujme zvýšenia bezpečnosť.

Spoločnosť Dometic neručí za škody v prípade:

používania prístroja v rozpore s jeho určením;

použitia neoriginálnych náhradných dielov;

vykonania zmien na prístroji a zásahov do prístroja.

1.6 Záruka

Spracovanie nárokov zo záruky prebieha podľa európskej smernice 44/1999/ES a podľa podmienok bežných v danom štáte. V prípade uplatňovania nárokov zo záruky či v prípade servisu sa, prosím, obracajte na náš zákaznícky servis. Záruka sa nevztahuje na poruchy zapríčinené chybnou obsluhou. Akékolľvek zmeny prístroja alebo použitie neoriginálnych náhradných dielov Dometic, ako aj nedodržanie návodu na montáž a obsluhu, vedie k zániku záruky a k vylúčeniu nárokov na ručenie.

1.7 Zákaznícky servis

Spoločnosť Dometic ponúka celoeurópsku sieť zákazníckych servisov. Informácie o autorizovaných miestach zákazníckeho servisu nájdete na stránke www.dometic.com.

V prípade kontaktovania zákazníckého servisu vždy uvedte informácie o modeli, číslo výrobku, sériové číslo a prípadne kód MLC! Tieto informácie nájdete na typovom štítku toalety. Odporúčame, aby ste si tieto údaje zapísali do vyhradeného pola na titulnej strane tohto návodu.

1.8 Náhradné diely

Náhradné diely kúpite v celej Európe na miestach nášho zákazníckeho servisu.

V Nemecku získate náhradné diely taktiež prostredníctvom kontaktného centra spoločnosti Dometic:

Telefón [phone]

Používanie sanitárnych doplnkov

Pri používaní sanitárnych doplnkov dodržujte pokyny pre používanie uvedené na obale.

Likvidácia

Recyklovatelné obalové materiály je nutné za účelom zhodnotenia odovzdať do zberného systému obvyklého v mieste používania prístroja. Prístroj je nutné odovzdať zodpovedajúcej firme, ktorá zaručí zhodnotenie recyklovatelých súčastí a riadnu likvidáciu zvyšku.

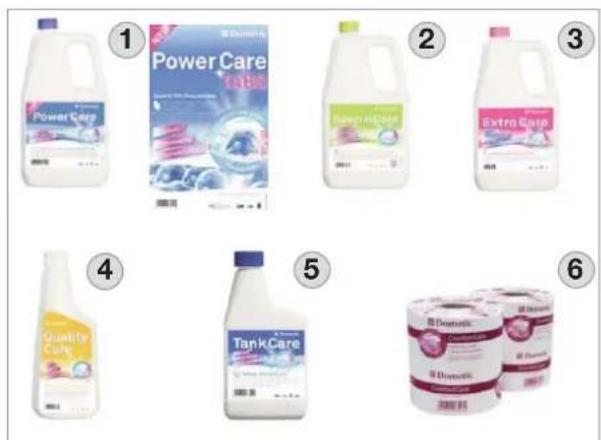

Výrobky z radu Dometic CARE sú kvalitné sanitárne doplnky pre vašu toaletu, ktoré zvyšujú pohodlie a hygienickú úroveň pri používaní toalety. Kúpite ich v obchodoch s príslušenstvom.

① PowerCare SuperatCare Extra Care ② Quality Care TankCare ③ ④ ⑤ ⑥

Obr. 1

Dometic Power CARE 1

Prostriedok Dometic Power CARE až počas štyroch dní zamedzuje vnímaniu plynov a nepríjemného zápachu a tvorbe usadenín v kazetovej nádrži.

K dispozícii je vo flašiach či v podobe tabliet.-

Dometic Special CARE 2

Prostriedok Dometic Special CARE je ekologický sanitárny doplnok, ktorý až počas štyroch dní zamedzuje vzniku neprijemného zápachu a tvorbe usadenín v kazetovej nádrži.

Dometic Extra CARE 3

Dometic Extra CARE je prísada do splachovacej vody, vhodná na všetky plastové povrchy. Dometic Extra CARE zlepšuje splachovanie toalety a čistenie toaletnej misy a chráni gumové tesnenia. Okrem toho po spláchnutí vyvíja príjemnú vôňu.

Dometic Quality CARE je vysokoučinný čistiaci prostriedok na všetky toaletné misy – plastové aj keramické. Dometic Quality CARE velmi rýchlo odstraňuje škvrny. Prostriedok Dometic Quality CARE jednoducho nastriekajte do toa-

letnej misy a pod okraj, nechajte ho krátko pôsobit' a potom ho zotrite kefou.

Dometic Tank CARE 5

Vysokoúčinná prísada na pravidelné čistenie a starostlivosť o nádrž na fekálie. Z vnútorných stien a súčastí nádrže odstraňuje organické aj anorganické usadeniny.

Dometic Comfort CARE 6

Špeciálny rýchlo rozpustný toaletný papier,
ktorý vám zaistí komfort ako doma:

rýchlo rozpustný,-

vdaka čomu zamedzuje zapchaniu toalety,- dvojvrstvový,-

mimoriadne mäkký, -

1.11 Vyhlásenie o zhode

Dometic

2.1 Používanie v súlade s určením

Táto toaleta je určená na montáž a používanie v rekreačných vozidlách, ako sú obytné prívesy alebo obytné automobily.

2.2 Zodpovednosť používatelá

Osoby, ktoré kazetovú toaletu obsluhujú, musia byť oboznámené s bezpečnou manipuláciou a musia poznať pokyny uvedené v tomto návode na obsluhu. Deti smú sani-tárne zariadenie bez dohľadu obsluhovať iba vtedy, ak im bude vysvetlená bezpečná manipulácia so zariadením a nebezpečenstvá vyplývajúce z jeho chybnej obsluhy.

2.3 Používanie sanitárnych doplnkov

Pred aplikáciou sanitárnych prostriedkov pri používaní a čistení toalety si prečítajte pokyny pre používanie uvedené na obale.

VAROVANIE!

Tieto sanitárne doplnky skladujte tak, aby k nim nemali prístup deti.

2.4 Práce na toalete a jej kontroly

Údržbu a servis nechávajte vykonávať odbornými pracovníkmi.

Výnimka

Bod 4.12.1. Demontáž kazetového tesnenia

3.0 Popis modelu

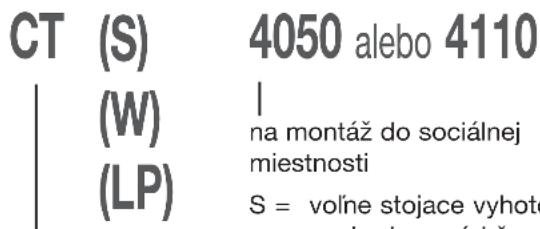

3.1 Označenie modelu

Príklad:

CT (S) 4050 alebo 4110 (W) I na montáž do sociálnej miestnosti (LP) S = voľne stojace vyhot

4050 alebo 4110

na montáž do sociálnej miestnosti

Kazetová toaleta CTx 4xxx pozostáva z toalety napevno inštalovanej vo vozidle a z vyberatelnej pojazdnej kazety, ktorá slúži ako nádrž na odpadovú vodu. Prístup ku kazete zvonku umožňujú dvierka. V závislosti od modelu získava toaleta splachovaciu vodu z nádrže integrovanej do svojho puzdra alebo z nádrže na čerstvú vodu inštalovanej vo vozidle.

Dodávame štyri modelové vyhotovenia:

CT 4xxx, voľne stojace vyhotovenie, bez nádrže na vodu, bez konzoly

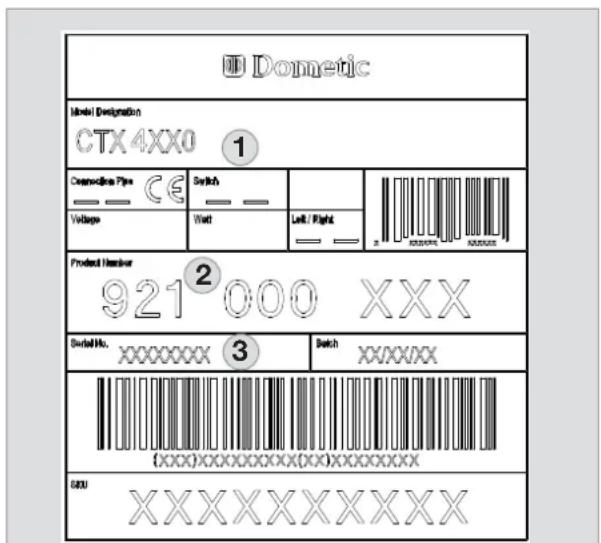

Typový štítok obsahuje všetky dôležité údaje. Obsahuje označenie modelu, číslo výrobku a sériové číslo. Tieto údaje potrebujete pri každom kontaktovaní zákazníckeho servisu alebo objednávaní náhradných dielov. Typový štítok nájdete v kazetovom puzdre po vybratí kazety.

Napájacie napätie: 1 2 V D C

Odber prúdu: max. 2 A s interným čerpadlom, max. 5 A s externým čerpadlom

Rozmery: pozri údaje v návode na montáz

Prevádzková teplota: 0 °C až 50 °C

3.4 Vysvetlenie komponentov

Domestic ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 10 11

Obr. 3

4.0 Používanie toalety

4.1 Čistenie

Pred prvým použitím odporúčame, aby ste toaletu zvnútra a zvonku vyčistili.

Použite mäkkú utierku a vlažnú vodu s jemným čistiacim prostriedkom.

Prostriedky na čistenie toalety nesmú obsahovať chlór ani alkohol!

i

Na pravidelné čistenie toaletnej misy ponúka firma Dometic účinný čistiaci prostriedok Dometic Quality CARE z radu Dometic CARE (pozri taktiež pokyny v časti 1.10), ktorý je prispôsobený povrchu vašej toalety.

4.2 Príprava kazetovej nádrže

Pred prvým použitím toalety:

Otvorte servisné dvierka.

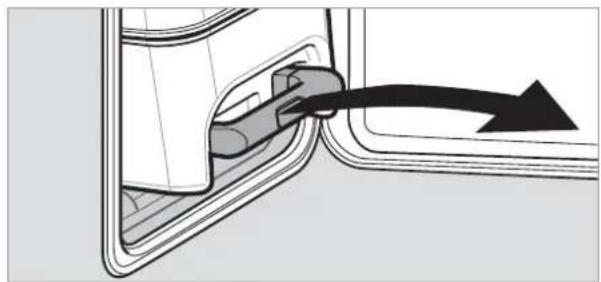

Presunutím poistky do hornej polohy odistite kazetovú nádrž.

Kazetovú nádrž vytiahnite až po doraz a úplne ju vyberte.

Kazetovú nádrž postavte do vzpriamenej polohy a vyprázdňovacou rúrou otočte asi o 90 stupňov smerom hore. Odstráňte uzáver.

90° >90°

Obr. 6

VAROVANIE!

Rúrou neotáčajte o viac než 90 stupňov, mohla by sa uvolníť.

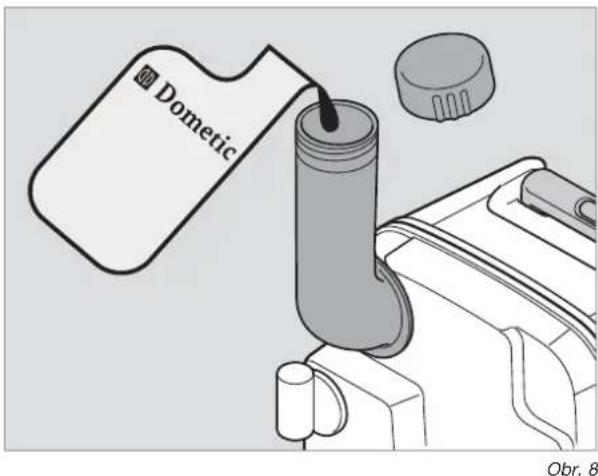

Rúrou do kazetovej nádrže nalejte malé množstvo prostriedku Dometic Power CARE alebo Dometic Special CARE. Postupujte pritom podľa pokynov pre používanie (pozri taktiež pokyny v časti 1.10).

Kazetovú nádrž znovu vložte do puzdra a zasuňte ju až po doraz.

4.3 Plnenie nádrže na čerstvú vodu

1 Tlačidlo splachovania
2 Indikácia vybratej kazetovej nádrže
3 Indikácia nutnosti doplnenia nádrže na čerstvú vodu*
4 Indikácia zaplnenia kazetovej nádrže z 3/4
5 Indikácia plnej kazetovej nádrže

* pri používaní nádrže, ktorá je súčasťou vozidla, sa indikátor nezapája

4.5 Používanie toalety

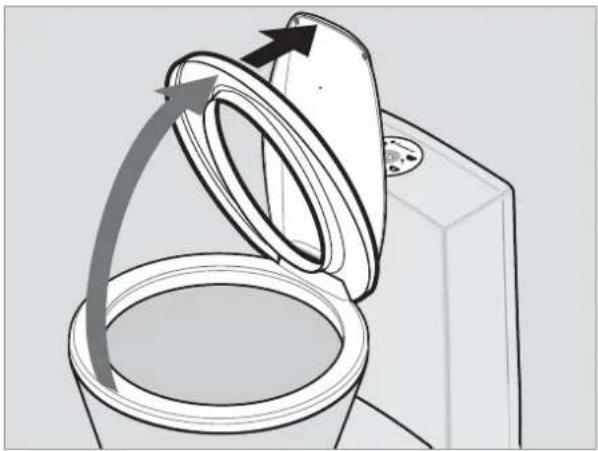

Po vyklopení sa doska zaaretuje v približne 2/3 polohe. Ak chcete dosku otvorit d'alej, použite o trochu viac sily.

Počas používania ponechajte posúvač otvorený.

4.6 Vyprázdňovanie kazetovej nádrže

Kazetovú nádrž vyprázdnite, hned' ako sa rozsvieti LED dióda indikátora naplnenia.

Kazetová nádrž má kapacitu 19 litrov. Hned' ako sa rozsvieti indikátor (4) (obr. 10), je nádrž zaplnená asi zo 75 %. To znamená, že ju bude možné použit už len niekolkokrát.

Vyberte kazetovú nádrž podľa popisu uve- deného v časti 4.2.

Odvezte nádrž na najbližšie miesto, ktoré umožní jej obsah riadne zlikvidovať.

Ak chcete držadlo vrátiť do pôvodnej polohy, stlačte jeho odistovacie tlačidlo a držadlo zasuňte späť do kazety.

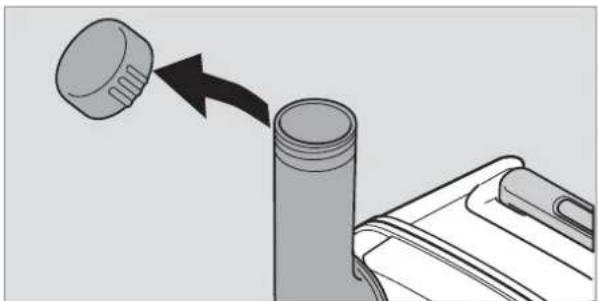

Kazetovú nádrž postavte do vzpriamenej polohy a vyprázdňovacou rúrou otočte smerom hore. Odstráňte uzáver.

VAROVANIE!

Rúrou neotáčajte o viac než 90 stupňov, mohla by sa uvolníť.

90° >90°

Obr. 15

VAROVANIE!

Kazetovú nádrž nevystavujte silným otrasom.

Vnútrajšok kazetovej nádrže nečistite vysokotlakovým čistiacim strojom.

Mohlo by dôjst' k poškodeniu plaváka,
ktorý indikuje naplnenie.

Jednou rukou uchopte kazetovú nádrž za držadlo (2), zatiaľ čo ju druhou rukou držíte za posúvač (3) tak, aby ste počas vyprázdňovania mohli stlačitť odvzdušňovacie tlačidlo (1).

Po vyprázdnení kazetovú nádrž dobre vypláchnite vodou. Pred vložením nádrže do toalety ju najprv znovu pripravte na používanie podľa popisu uvedeného v časti 4.2.

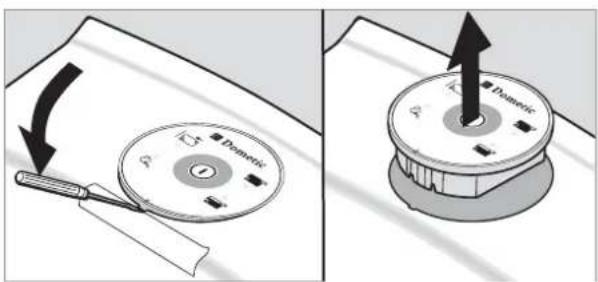

Skôr ako začnete, vypnite napájanie!

Ovládací panel vhodným nástrojom nadvihnite a následne ho vytiahnite z konzoly alebo zo steny. Poistka (obr. 19, automobilová poistka 7,5 A) sa nachádza na spodnej strane.

4.8 Prevádzka v zimnom období

Kazetovú toaletu môžete používať aj v zimnom období, ak sa toaleta a kazetová nádrž nachádzajú v nezamízajúcom priestore.

Ak nie je tomu tak, vyprázdnite nádrž na čerstvú vodu, kazetovú nádrž a vedenie k prívodu čerstvej vody. Predídete tak poškodeniu mrazom (pozri taktiež bod 4.9 Uvedenie mimo prevádzky).

VAROVANIE!

Nepoužívajte prostriedky proti zamízaniu. Tieto prostriedky môžu kazetovú toaletu poškodit.

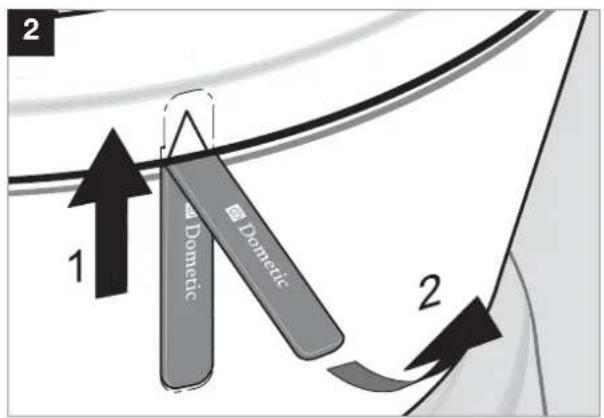

4.9 Uvedenie mimo prevádzky

Ak budete toaletu na dlhší čas uvádzať mimo prevádzky, úplne vyprázdnite nádrž na čerstvú vodu a vodovodný systém.

Toaletu vyčistite prostriedkom Dometic Quality CARE.

Stláčajte tlačidlo splachovania, pokým sa vo vedení nebude nachádzať žiadna dálšia voda.

Obr. 22
1 nástroj/príslušenstvo=

Pravidelne čistite všetky tesnenia toalety a kazetovej nádrže.

Pri častejšom používaní toto čistenie vykoná-vajte mesačne.

Tesnenia (1) (obr. 30) namažte tukom alebo sprejom na silikónovej báze. Posúvač si zachová pohyblivosť.

Odporúčame:

tuk: OKS 1110

sprej: OKS 1111

4.12.1 Demontáž kazetového tesnenia

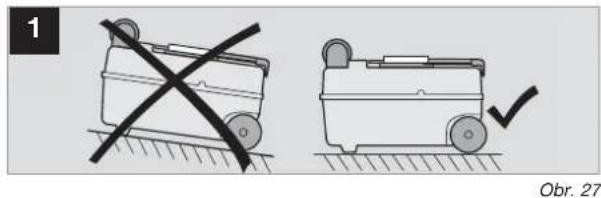

Vyberte kazetovú nádrž a postavte ju na pevný podklad. Vymontujte celý posúvač tak, ako je to uvedené na nasledujúcich obrázkoch. Tesnenie je možné teraz vybrať, vyčistiť či vymenit.

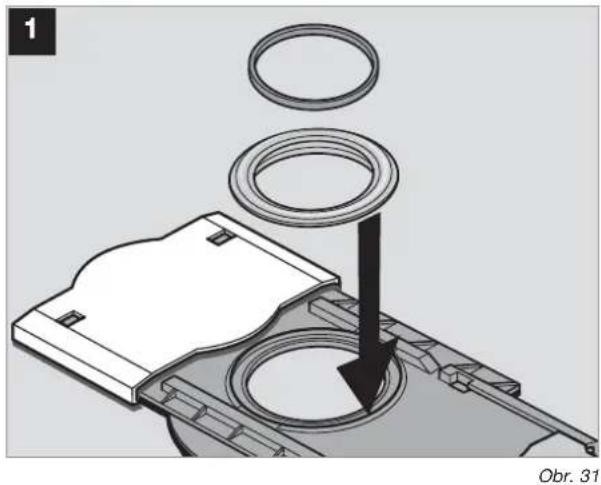

4.12.2 Vloženie kazetového tesnenia

Ak bude nutné kazetové tesnenie vymenit, dávajte pri jeho vkladaní pozor na úplne správne usadenie. Tesnenie musí rovnomerne priliehat.

Tesnenie musí rovnomerne priliehať k otvoru, inak môže dôjst' k netesnosti posúvača a k stăženiu jeho chodu.

Nakoniec vložte oporný krúžok.

4.13 Správanie v prípade porúch

Porucha Možná príčina Riešenie
Splachovanie nefunguje. Chybná poistka. Vymeňte poistku (pozri kap. 4.8)		V prípade opakovaných porúch skontrolujte elektrické prípojky a prepojenia!
Netesná kazeta. Opotrebované tesnenie. Vymeňte tesnenie posúvača		(pozri kap. 4.2.1).
Toaleta neindikuje stav naplnenia. Plavák v kazete sa zasekol alebo jeho pohybu bráni toaletný papier.		Vyčistite plavák v kazete.(Nepoužívajte vysokotlakový čistiaci stroj!)
