CS Kazetová toaleta Návod k obsluze

SK Kazetová toaleta Návod na obsluhu

Kazetová toaleta pro rekreační vozidla

CT 4050 CTS 4050 CTW 4050 CTLP 4050

CT 4110 CTS 4110 CTW 4110 CTLP 4110 CTP 4110

Poznamenejte si:

Číslo modelu ....

Číslo výrobku ....

Sériové číslo ....

© Dometic GmbH – 2012 – změny vyhrazeny

Obsah

1.0 Všeobecné informace 4

1.1 Předmluva 4
1.2 Pokyny k tomuto návodu 4
1.3 Ochrana autorských práv 4
1.4 Vysvětlení používaných symbolů 4
1.5 Omezení ručení 5
1.6 Záruka 5
1.7 Zákaznický servis 5
1.8 Náhradní díly 5
1.9 Ekologické pokyny 5
1.10 Sanitární doplňky Dometic 6
1.11 Prohlášení o shodě 6

2.0 Bezpečnostní upozornění 7

2.1 Používání v souladu s určením 7
2.2 Odpovědnost uživatele 7
2.3 Používání sanitárních doplňků 7
2.4 Práce na toaletě a její kontroly 7

3.0 Popis modelu 8

3.1 Označení modelu 8
3.2 Typový štítek toalety 8
3.3 Technické údaje 8
3.4 Vysvětlení komponent 9

4.0 Používání toalety 10

4.1 Čištění 10
4.2 Příprava kazetové nádrže 10
4.3 Plnění nádrže na čerstvou vodu 11
4.4 Kontrolní a ovládací panel 11
4.5 Používání toalety 12
4.6 Vyprazdňování kazetové nádrže 12
4.7 Výměna pojistky v ovládací jednotce 14
4.8 Provoz v zimním období 14
4.9 Uvedení mimo provoz 14

4.10 Nastavení polohy sedátka 15
4.11 Sundání sedátka 15
4.12 Údržba 16

4.12.1 Demontáž kazetového těsnění.... 16
4.12.2 Vložení kazetového těsnění 16
4.13 Chování v případě poruch 18

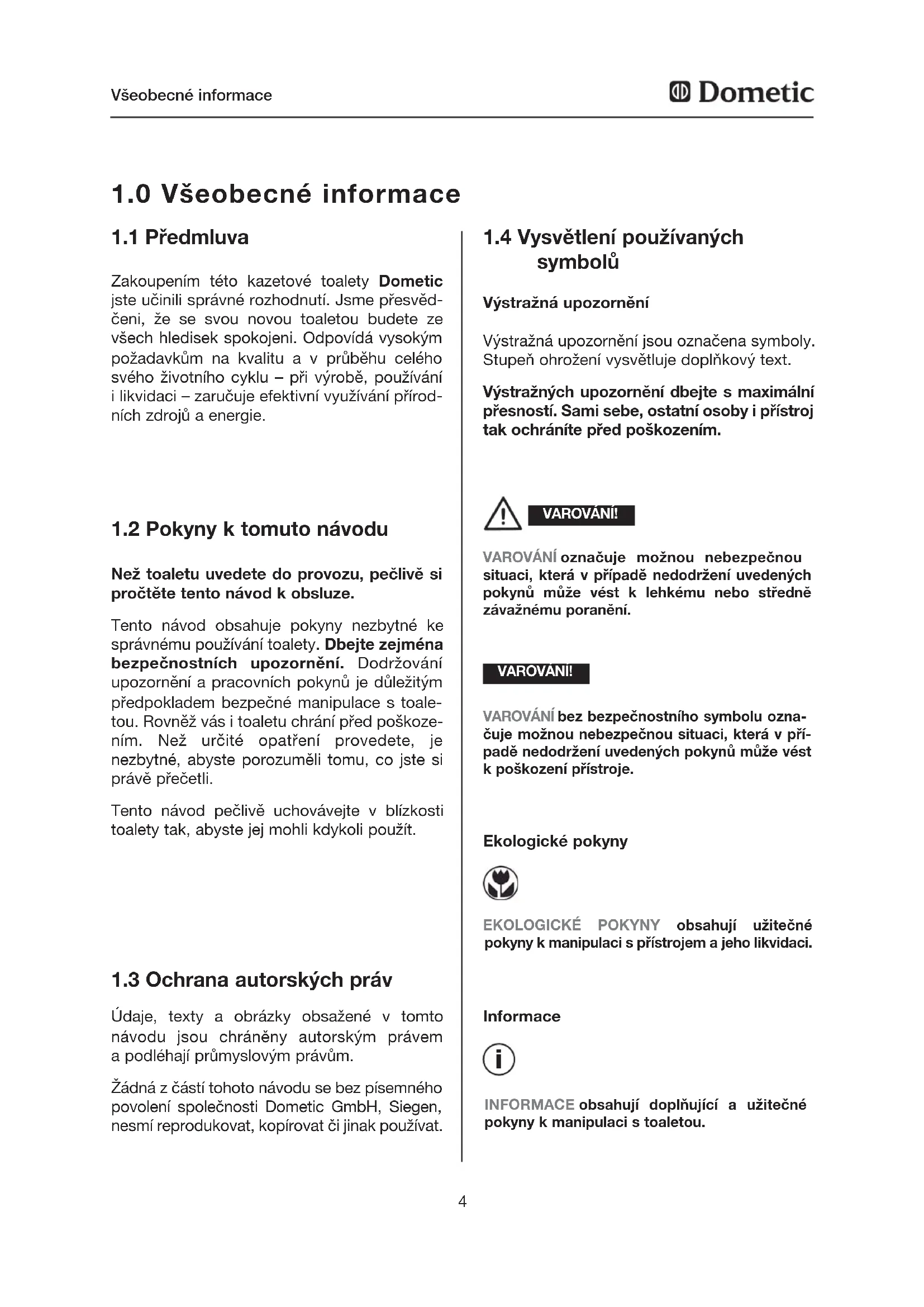

1.0 Všeobecné informace

1.1 Předmluva

Zakoupením této kazetové toalety Dometic jste učinili správné rozhodnutí. Jsme přesvědčeni, že se svou novou toaletou budete ze všech hledisek spokojeni. Odpovídá vysokým požadavkům na kvalitu a v průběhu celého svého životního cyklu – při výrobě, používání i likvidaci – zaručuje efektivní využívání přirodních zdrojů a energie.

1.2 Pokyny k tomuto návodu

Než toaletu uvedete do provozu, pečlivě si pročtěte tento návod k obsluze.

Tento návod obsahuje pokyny nezbytné ke správnému používání toalety. Dbejte zejména bezpečnostních upozornění. Dodržování upozornění a pracovních pokynů je důležitým předpokladem bezpečné manipulace s toaletou. Rovněž vás i toaletu chrání před poškozením. Než určité opatření provedete, je nezbytné, abyste porozuměli tomu, co jste si právě přecetli.

Tento návod pečlivě uchovávejte v blízkosti toalety tak, abyste jej mohli kdykoli použít.

1.3 Ochrana autorských práv

Údaje, texty a obrázky obsažené v tomto návodu jsou chráněny autorským právem a podléhají průmyslovým právům.

Žádná z částí tohoto návodu se bez písemného povolení společnosti Dometic GmbH, Siegen, nesmí reprodukovat, kopírovat či jinak používat.

1.4 Vysvětlení používaných symbolů

Výstražná upozornění

Výstražná upozornění jsou označena symboly. Stupeň ohrožení vysvětluje doplňkový text.

Výstražných upozornění dbejte s maximální přesností. Sami sebe, ostatní osoby i přístroj tak ochráníte před poškozením.

VAROVÁNÍ!

VAROVÁNÍ označuje možnou nebezpečnou situaci, která v případě nedodržení uvedených pokynů může vést k lehkému nebo středně závažnému poranění.

VAROVÁNÍ!

VAROVÁNÍ bez bezpečnostního symbolu označuje možnou nebezpečnou situaci, která v případě nedodržení uvedených pokynů může vést k poškození přístroje.

Ekologické pokyny

EKOLOGICKÉ POKYNY obsahují užitečné pokyny k manipulaci s přístrojem a jeho likvidaci.

Informace

INFORMACE obsahují doplňující a užitečné pokyny k manipulaci s toaletou.

1.5 Omezení ručení

Všechny údaje a pokyny uvedené v tomto návodu k obsluze byly sestaveny s přihlédnutím k platným normám a předpisům, jakož i ke stavu techniky. Společnost Dometic si vyhrazuje právo provádět kdykoli změny výrobku, které považuje za vhodné v zájmu jeho vylepšení či v zájmu zvýšení bezpečnost.

Společnost Dometic neručí za škody v případě:

nedodržení návodu k obsluze;

používání přístroje v rozporu s jeho určením; použití neoriginálních náhradních dílů; provedení změn na přístroji a zásahů do přístroje.

1.6 Záruka

Zpracování nároků ze záruky probíhá dle evropské směrnice 44/1999/ES a dle podmínek běžných v daném státě. V případě uplatňování nároků ze záruky či v případě servisu se laskavě obracejte na náš zákaznický servis. Záruka se nevztahuje na poruchy zapříčiněné chybnou obsluhou. Jakékoli změny přístroje nebo použití neoriginálních náhradních dílů Dometic, jakož i nedodržení návodu k montáži a obsluze vede k zániku záruky a k vyloučení nároků na ručení.

1.7 Zákaznický servis

Společnost Dometic nabízí celoevropskou síť zákaznických servisů. Informace o autorizovaných místech zákaznického servisu najdete na webu www.dometic.com.

V případě kontaktování zákaznického servisu vždy uvedte informace o modelu, číslo výrobku, sériové číslo a případně kód MLC! Tyto informace naleznete na typovém štítku toalety. Doporučujeme, abyste si tyto údaje zapsali do vyhrazeného pole na titulní straně tohoto návodu.

1.8 Náhradní díly

Náhradní díly zakoupíte po celé Evropě na místech našeho zákaznického servisu.

V Německu získáte náhradní díly rovněž prostřednictvím kontaktního centra společnosti Dometic:

Telefon [phone]

1.9 Ekologické pokyny

Používání sanitárních doplňků

Při používání sanitárních doplňků dodržujte pokyny pro používání uvedené na obalu.

Likvidace

Recyklovatelné obalové materiály je nezbytné za účelem zhodnocení odevzdat do sběrného systému obvyklého v místě používání přístroje. Přístroj je nutné předat odpovídající firmě, která zaručí zhodnocení recyklovatelných součástí a řádnou likvidaci zbytku.

1.10 Sanitární doplňky Dometic

Výrobky z řady Dometic CARE jsou kvalitní sanitární doplňky pro vaši toaletu, které zvyšují pohodlí a hygienickou úroveň při používání toalety. Zakoupíte je v obchodech s příslušenstvím.

Prostředek Dometic Power CARE až po dobu čtyř dní zamezuje vnímání plynů a nepříjemného zápachu a tvorbě usazenin v kazetové nádrži.

K dispozici je v lahvích či v podobě tablet.-

Dometic Special CARE 2

Prostředek Dometic Special CARE je ekologický sanitární doplněk, jenž až po dobu čtyř dní zamezuje vzniku nepříjemného zápachu a tvorbě usazenin v kazetové nádrži.

Dometic Extra CARE 3

Dometic Extra CARE je přísada do splachovací vody, vhodná na všechny plastové povrchy. Dometic Extra CARE zlepšuje splachování toalety a čištění toaletní mísy a chrání pryžová těsnění. Kromě toho po spláchnutí vyvíjí příjemnou vůni.

Dometic Quality CARE je vysoce účinný čisticí prostředek na všechny toaletní misy – plastové i keramické. Dometic Quality CARE velice rychle odstraňuje skvrny. Prostředek Dometic Quality CARE jednoduše nastříkejte

do toaletní mísy a pod okraj, nechejte jej krátce působit a poté jej setřete štětkou.

Dometic Tank CARE 5

Vysoce účinná přísada k pravidelnému čištění a péči o nádrž na fekálie. Z vnitřních stěn a součástí nádrže odstraňuje organické i anorganické usazeniny.

Dometic Comfort CARE 6

Speciální rychle rozpustný toaletní papír, který vám zajistí komfort jako doma:

rychle rozpustný,-

díky čemuž zamezuje ucpání toalety,-

• dvouvrstvý,
• mimořádně měkký,
• usnadňuje vyprazdňování nádrže na fekálie.

1.11 Prohlášení o shodě

Dometic

2.0 Bezpečnostní upozornění

2.1 Používání v souladu s určením

Tato toaleta je určena k montáži a používání v rekreačních vozidlech, jako jsou obytné přívěsy nebo obytné automobily.

2.2 Odpovědnost uživatele

Osoby, které kazetovou toaletu obsluhují, musejí být obeznámeny s bezpečnou manipulací a musejí znát pokyny uvedené v tomto návodu k obsluze. Děti smějí sanitární zařízení bez dohledu obsluhovat pouze tehdy, pokud jim bude vysvětlena bezpečná manipulace se zařízením a nebezpečí vyplývající z jeho chybné obsluhy.

2.3 Používání sanitárních doplňků

Před aplikací sanitárních prostředků při používání a čištění toalety si přečtěte pokyny pro používání uvedené na obalu.

VAROVÁNÍ!

Tyto sanitární doplňky skladujte tak, aby k nim neměly přístup děti.

2.4 Práce na toaletě a její kontroly

Údržbu a servis nechávejte provádět odbornými pracovníky.

Výjimka

Bod 4.12.1. Demontáž kazetového těsnění

3.0 Popis modelu

3.1 Označení modelu

Příklad:

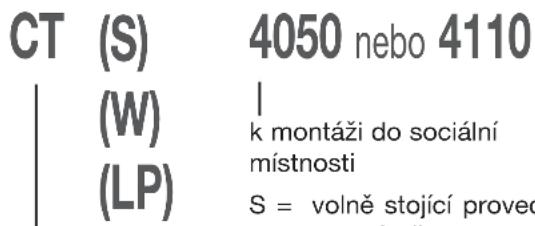

CT (S) 4050 nebo 4110 (W) | (LP) | k montáži do sociální místnosti S = volně stojící proved

4050 nebo 4110

k montáži do sociální místnosti

S = volně stojící provedení, bez nádrže na splachovací vodu, s konzolou

W = volně stojící provedení s integrovanou nádrží na splachovací vodu, s konzolou

LP = Low Profile, nízká konzola

Kazetová toaleta (Cassette Toilet)

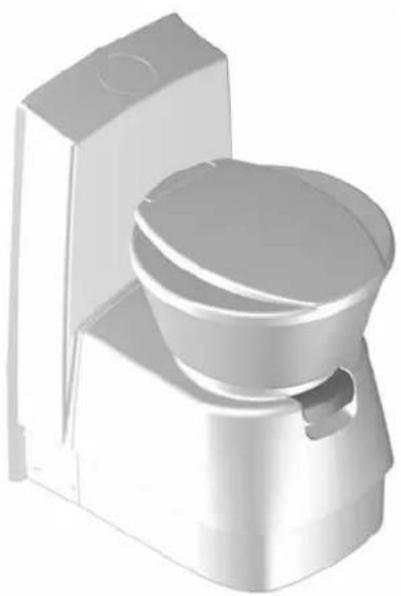

Kazetová toaleta CTx 4xxx sestává z toalety napevno instalované ve vozidle a z vyjímatelné, pojízdné kazety, která slouží jako nádrž na odpadní vodu. Přístup ke kazetě zvnějšku umožňují dvířka. V závislosti na modelu získává toaleta splachovací vodu z nádrže integrované do svého pouzdra, nebo z nádrže na čerstvou vodu instalované ve vozidle.

Dodáváme čtyři modelová provedení:

CT 4xxx, volně stojící provedení, bez nádrže na vodu, bez konzoly

CTS 4xxx, volně stojící provedení, bez nádrže na vodu, s konzolou

■ CTW 4xxx, volně stojící provedení, s nádrží na vodu v konzole

■ CTLP 4xxx, volně stojící provedení, bez nádrže na vodu, nízká konzola

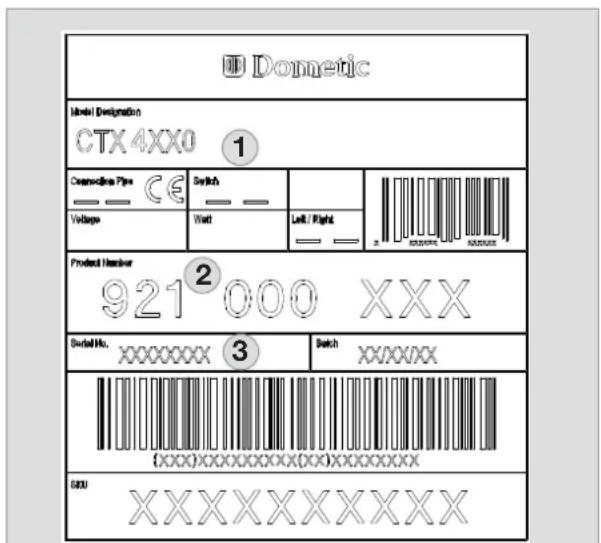

3.2 Typový štítek toalety

Typový štítek obsahuje všechny důležité údaje. Obsahuje označení modelu, číslo výrobku a sériové číslo. Tyto údaje potřebujete při každém kontaktování zákaznického servisu nebo objednávání náhradních dílů. Typový štítek naleznete v kazetovém pouzdře po vyjmutí kazety.

1 Číslo modelu
2 Číslo výrobku
3 Sériové číslo

3.3 Technické údaje

Napájecí napětí: 1 2 V D C

Odběr proudu: max. 2 A s interním čerpadlem, max. 5 A s externím čerpadlem

Rozměry: viz údaje v návodu k montáži

Provozní teplota: 0 °C až 50 °C

3.4 Vysvětlení komponent

1 Indikátor naplnění / splachování (kontrolní a ovládací panel)
2 Konzola
3 Odnímatelné sedátko
4 Keramická toaletní mísa
5 Šoupátko k vyprazdňování toaletní mísy
6 Pouzdro na kazetovou nádrž
7 Nádrž na čerstvou vodu (volitelný doplněk)
8 Vyprazdňovací trubka
9 Odvzdušňovací tlačítko pro vyprazdňování
10 Vytahovací madlo (kazetová nádrž je pojízdná)
11 Servisní dvířka

4.0 Používání toalety

4.1 Čištění

Před prvním použitím doporučujeme, abyste toaletu zevnitř a zvnějšku vyčistili.

Použijte měkkou utěrku a vlažnou vodu s jem- ným čisticím prostředkem.

Povrchy následně omyjte čistou vodou.

VAROVÁNÍ!

Prostředky k čištění toalety nesmějí obsahovat chlor ani alkohol!

i

K pravidelnému čištění toaletní mísy nabízí firma Dometic účinný čisticí prostředek Dometic Quality CARE z řady Dometic CARE (viz také pokyny v části 1.10), jenž je přizpůsoben povrchu vaší toalety.

4.2 Příprava kazetové nádrže

Před prvním použitím toalety:

Otevřete servisní dvířka.

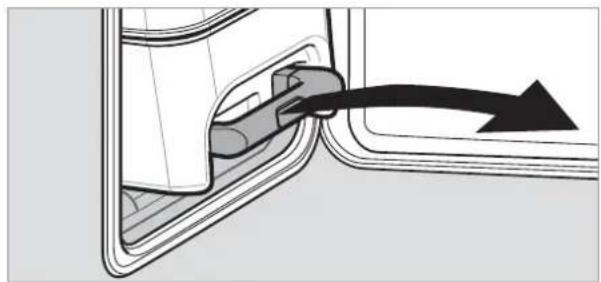

Přesunutím pojistky do horní polohy odjistěte kazetovou nádrž.

Kazetovou nádrž vytáhněte až po doraz a zcela ji vyjměte.

Kazetovou nádrž postavte do vzpřímené polohy a vyprazdňovací trubkou otočte asi o 90 stupňů směrem nahoru. Odstraňte uzávěr.

90° >90°

Obr. 6

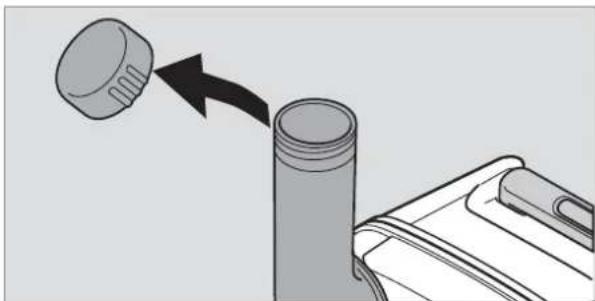

VAROVANI!

Trubkou neotáčejte o více než 90 stupňů, mohla by se uvolnit.

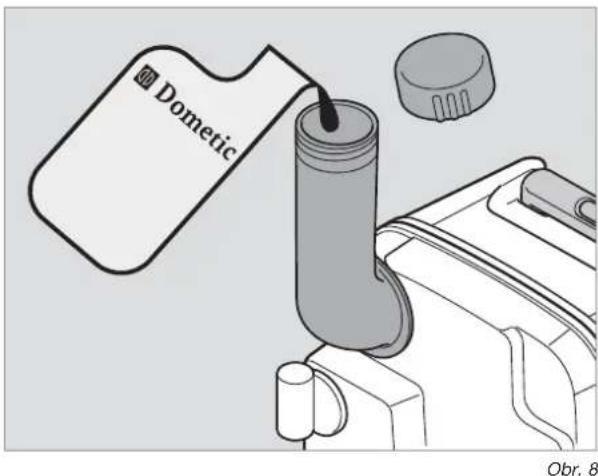

Trubkou do kazetové nádrže nalijte malé množství prostředku Dometic Power CARE nebo Dometic Special CARE. Postupujte přitom dle pokynů pro používání (viz také pokyny v části 1.10).

Kazetovou nádrž znovu vložte do pouzdra a zasuňte ji až po doraz.

Dejte pozor, aby nádrž bylo možné snadno zasunout. Nepoužívejte násilí!

Pojistka nádrže se po jejím zasunutí samo- činně zavře. Přesto zkontrolujte, zda je kazetová nádrž pevně usazena.

Zavřete a zajistěte servisní dvířka.

4.3 Plnění nádrže na čerstvou vodu

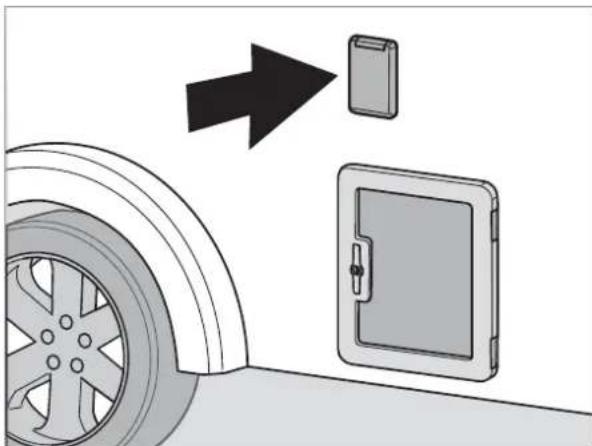

Nádrž na čerstvou vodu naplňte prostřednic-tvím plnicího hrdla na venkovní straně vozidla. Množství závisí na použité nádrži (integrovaná nádrž u modelů CTW 4xxx, volitelný doplněk u modelů CTS 4xxx a CTLP 4xxx).

4.4 Kontrolní a ovládací panel

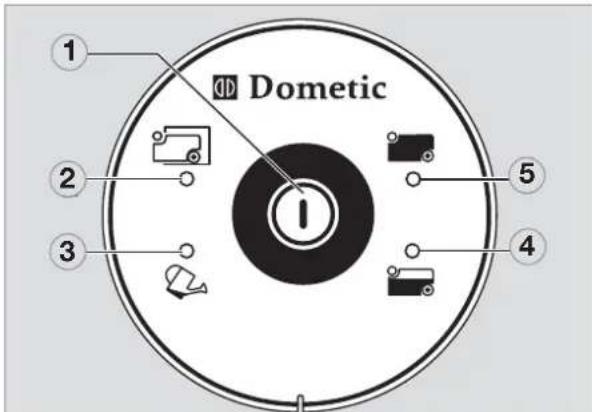

Dometic 1 2 3 4 5

Obr. 10

1 Tlačítko splachování
2 Indikace vyjmuté kazetové nádrže
3 Indikace nutnosti doplnění nádrže na čerstvou vodu*
4 Indikace zaplnění kazetové nádrže ze 3/4
5 Indikace plné kazetové nádrže

* při používání nádrže, která je součástí vozidla, se indikátor nezapojuje

4.5 Používání toalety

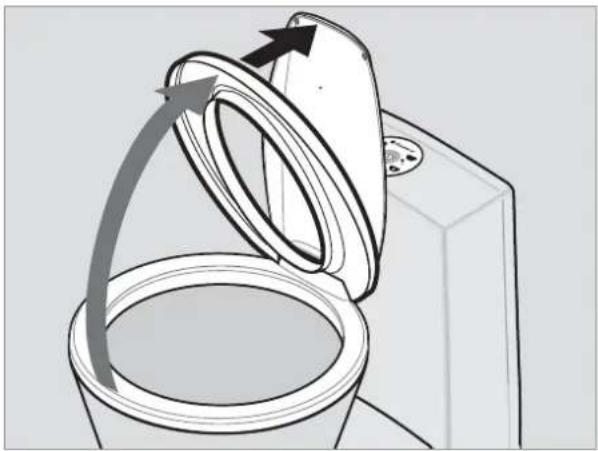

Po vyklopení se sedátko zaaretuje v při-bližně 2/3 poloze. Chcete-li sedátko otevřít dál, použijte o trochu víc síly.

■ Šoupátko (2) vytáhněte směrem vpřed.

Během používání šoupátko ponechejte otevřené.

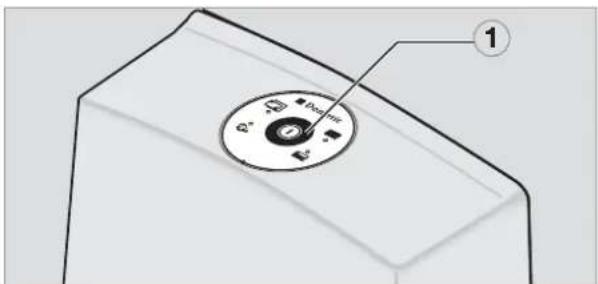

Před použitím napustte do mísy trochu vody. Za tímto účelem stiskněte tlačítko splachování (1).

1 CD/DVD

Obr. 13

Chcete-li mísu po použití spláchnout, znovu stiskněte tlačítko splachování (1).

Zavřete šoupátko (2).

4.6 Vyprazdňování kazetové nádrže

Kazetovou nádrž vyprázdněte, jakmile se rozsvítí LED dioda indikátoru naplnění.

Kazetová nádrž má kapacitu 19 litrů. Jakmile se rozsvítí indikátor (4) (obr. 10), je nádrž zaplněna asi ze 75 %. To znamená, že ji bude možné použít již jen několikrát.

Vyjměte kazetovou nádrž dle popisu uvedeného v části 4.2.

Odvezte nádrž na nejbližší místo, které umožní její obsah řádně zlikvidovat.

Kazetová nádrž je vybavena integrovanými kolečky a vytahovacím madlem. Madlo odjistíte stisknutím tlačítka (1) uprostřed madla. Madlo vytáhněte až po doraz.

Chcete-li madlo vrátit do původní polohy, stiskněte jeho odjišťovací tlačítko a madlo zasuňte zpět do kazety.

Kazetovou nádrž postavte do vzpřimené polohy a vyprazdňovací trubkou otočte směrem nahoru. Odstraňte uzávěr.

VAROVÁNÍ!

Trubkou neotáčejte o více než 90 stupňů, mohla by se uvolnit.

90° >90°

Obr. 15

VAROVÁNÍ!

Kazetovou nádrž nevystavujte silným otřesům.

Vnitřek kazetové nádrže nečistěte vyso- kotlakým čisticím strojem.

Mohlo by dojít k poškození plováku, jenž indikuje naplnění.

Jednou rukou uchopte kazetovou nádrž za madlo (2), zatímco ji druhou rukou držíte za šoupátko (3) tak, abyste během vyprazdňování mohli stisknout odvzdušňovací tlačítko (1).

Odvzdušnovací tlačítko stiskněte až ve chvíli, kdy vyprazdňovací trubka směruje směrem dolů! Nádrž se vyprazdňuje rovnoměrně a bez stříkání.

Po vyprázdnění kazetovou nádrž dobře vypláchněte vodou. Před vložením nádrže do toalety ji nejprve znovu připravte na používání dle popisu uvedeného v části 4.2.

4.7 Výměna pojistky v ovládací jednotce

VAROVÁNÍ!

Než začnete, vypněte napájení!

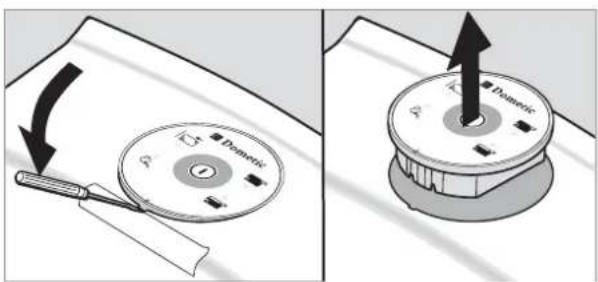

Ovládací panel vhodným nástrojem nadzdvihněte a následně jej vytáhněte z konzoly nebo ze stěny. Pojistka (obr. 19, automobilová pojistka 7,5 A) se nachází na spodní straně.

4.8 Provoz v zimním období

Kazetovou toaletu můžete používat i v zimním období, jestliže se toaleta a kazetová nádrž nacházejí v nezamrzajícím prostoru.

Není-li tomu tak, vyprázdněte nádrž na čerstvou vodu, kazetovou nádrž a vedení k přívodu čerstvé vody. Předejdete tak poškození mrazem (viz také bod 4.9 Uvedení mimo provoz).

VAROVÁNÍ!

Nepoužívejte prostředky proti zamrzání. Tyto prostředky mohou kazetovou toaletu poškodit.

4.9 Uvedení mimo provoz

Budete-li toaletu na delší dobu uvádět mimo provoz, zcela vyprázdněte nádrž na čerstvou vodu a vodovodní systém.

Toaletu vyčistěte prostředkem Dometic Quality CARE.

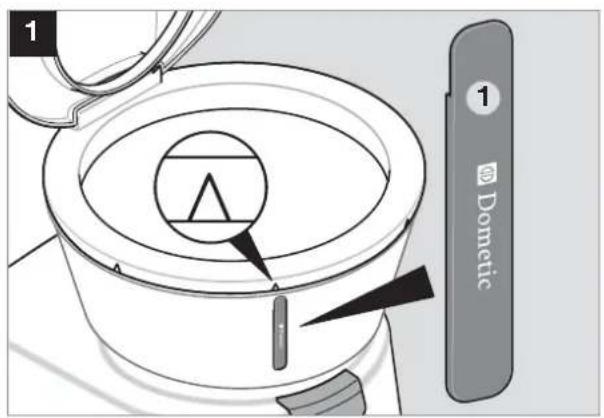

Mačkejte tlačítko splachování, dokud se ve vedení nebude nacházet žádná další voda.

Následně vyprázdněte a pečlivě vyplách-něte kazetovou nádrž. Vypouštěcí trubku nezavírejte, aby kazetová nádrž mohla vyschnout.

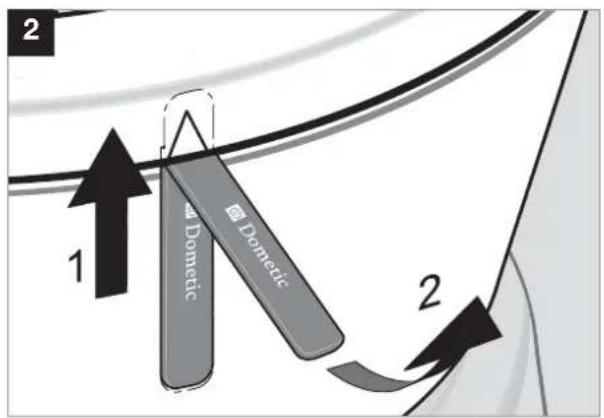

4.10 Nastavení polohy sedátka

4.11 Sundání sedátka

Obr. 22
1 nástroj/příslušenství=

Pravidelně čistěte všechna těsnění toalety a kazetové nádrže.

Při častějším používání toto čištění provádějte měsíčně.

Těsnění (1) (obr. 30) namažte tukem nebo sprejem na silikonové bázi. Šoupátko si zachová pohyblivost.

Doporučujeme:

tuk: OKS 1110

sprej: OKS ^® 1111

4.12.1 Demontáž kazetového těsnění

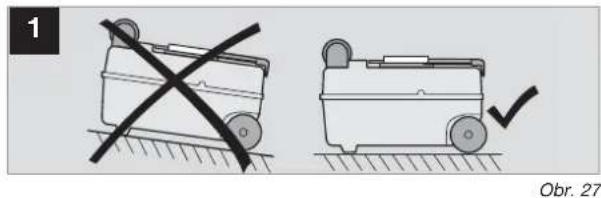

Vyndejte kazetovou nádrž a postavte ji na pevný podklad. Vymontujte celé šoupátko tak, jak je to uvedeno na následujících obrázcích. Těsnění lze nyní vyjmout, vyčistit či vyměnit.

4.12.2 Vložení kazetového těsnění

Bude-li nutné kazetové těsnění vyměnit, dávejte při jeho vkládání pozor na naprosto správné usazení. Těsnění musí rovnoměrně přiléhat.

Těsnění musí rovnoměrně přiléhat k otvoru, jinak může dojít k netěsnosti šoupátka a ke ztižení jeho chodu.

Nakonec vložte opěrný kroužek.

4.13 Chování v případě poruch

Porucha Možná příčina Řešení
Splachování nefunguje. Vadná pojistka. Vyměňte pojistku (viz kap. 4.8)	V případě opakovaných poruch zkontrolujte elektrické přípojky a propojení!
Netěsná kazeta. Opotřebované těsnění. Vyměňte těsnění šoupátka	(viz kap. 4.2.1).
Toaleta neindikuje stav naplnění. Plovák v kazetě se zasekl nebo jeho pohybu brání toaletní papír.	Vyčistěte plovák v kazetě.(Nepoužívejte vysokotlaký čisticí stroj!)

Návod na obsluhu

3.1 Označenie modelu 8
3.2 Typový štítok toalety 8
3.3 Technické údaje 8
3.4 Vysvetlenie komponentov 9

1.2 Pokyny k tomuto návodu

Tento návod starostlivo uchovávajte v blízkosti toalety tak, aby ste ho mohli kedykol'vek použit'.

1.3 Ochrana autorských práv

nedodržania návodu na obsluhu;

1.9 Ekologické pokyny

1.10 Sanitárne doplnky Dometic

- ul'ahčuje vyprázdňovanie nádrže na fekálie.

S = volne stojace vyhotovenie, bez nádrže na splachovaciu vodu, s konzolou

W = voľne stojace vyhotovenie s integrovanou nádržou na splachovaciu vodu, s konzolou

LP = Low Profile, nízka konzola

Kazetová toaleta (Cassette Toilet)

CTS 4xxx, volne stojace vyhotovenie, bez nádrže na vodu, s konzolou

CTW 4xxx, volne stojace vyhotovenie, ■ s nádržou na vodu v konzole

■ CTLP 4xxx, volne stojace vyhotovenie, bez nádrže na vodu, nízka konzola

3.2 Typový štítok toalety

1 Číslo modelu
2 Číslo výrobku
3 Sériové číslo

3.3 Technické údaje

1 Indikátor naplnenia / splachovania (kontrolný a ovládací panel)
2 Konzola
3 Odnímatelná doska
4 Keramická toaletná misa
5 Posúvač na vyprázdňovanie toaletnej misy
6 Puzdro na kazetovú nádrž
7 Nádrž na čerstvú vodu (volitelný doplnok)
8 Vyprázdňovacia rúra
9 Odvzdušnovacie tlačidlo na vyprázdňovanie
10 Vyťahovacie držadlo (kazetová nádrž je pojazdná)
11 Servisné dvierka

Povrchy následne omyte čistou vodou.

VAROVANIE!

Dajte pozor, aby nádrž bolo možné lahko zasunút. Nepoužívajte násilie!

Poistka nádrže sa po jej zasunutí samo- činne zavrie. Napriek tomu skontrolujte, či je kazetová nádrž pevne usadená.

Zatvorte a zaistite servisné dvierka.

Nádrž na čerstvú vodu naplňte prostredníctvom plniaceho hrdla na vonkajšej strane vozidla. Množstvo závisí od použitej nádrže (integrovaná nádrž na modeloch CTW 4xxx, volitelný doplnok na modeloch CTS 4xxx a CTLP 4xxx).

4.4 Kontrolný a ovládací panel

Dometic 1 2 3 4 5

Obr. 10

Pred použitím napustite do misy trochu vody. Za týmto účelom stlačte tlačidlo splachovania (1).

1 CD/DVD

Obr. 13

Ak chcete misu po použití spláchnut, znovu stlačte tlačidlo splachovania (1).

Zatvorte posúvač (2).

Kazetová nádrž je vybavená integrovanými kolieskami a vyťahovacím držadlom. Držadlo odistíte stlačením tlačidla (1) uprostred držadla. Držadlo vytiahnite až po doraz.

4.7 Výmena poistky v ovládacej jednotke

VAROVANIE!

Následne vyprázdnite a dôkladne vyplách- nite kazetovú nádrž. Vypúšťaciu rúru nezat- várajte, aby kazetová nádrž mohla vyschnút.

4.10 Nastavenie polohy dosky
