MANUALE UTENTE FUMO50000 ABUS

IT Istruzioni per l'installazione e per l'uso

CE _14

Versione 1.0

BOM 12501665

Introduzione....99

Avvertenze sulla sicurezza 100

Dotazione 101

Dati tecnici....101

Principio di funzionamento e caratteristiche.... 101

Montaggio 104

Indicazioni e funzioni.... 109

Garanzia 111

Smaltimento.... 112

Dichiarazione di conformità.... 112

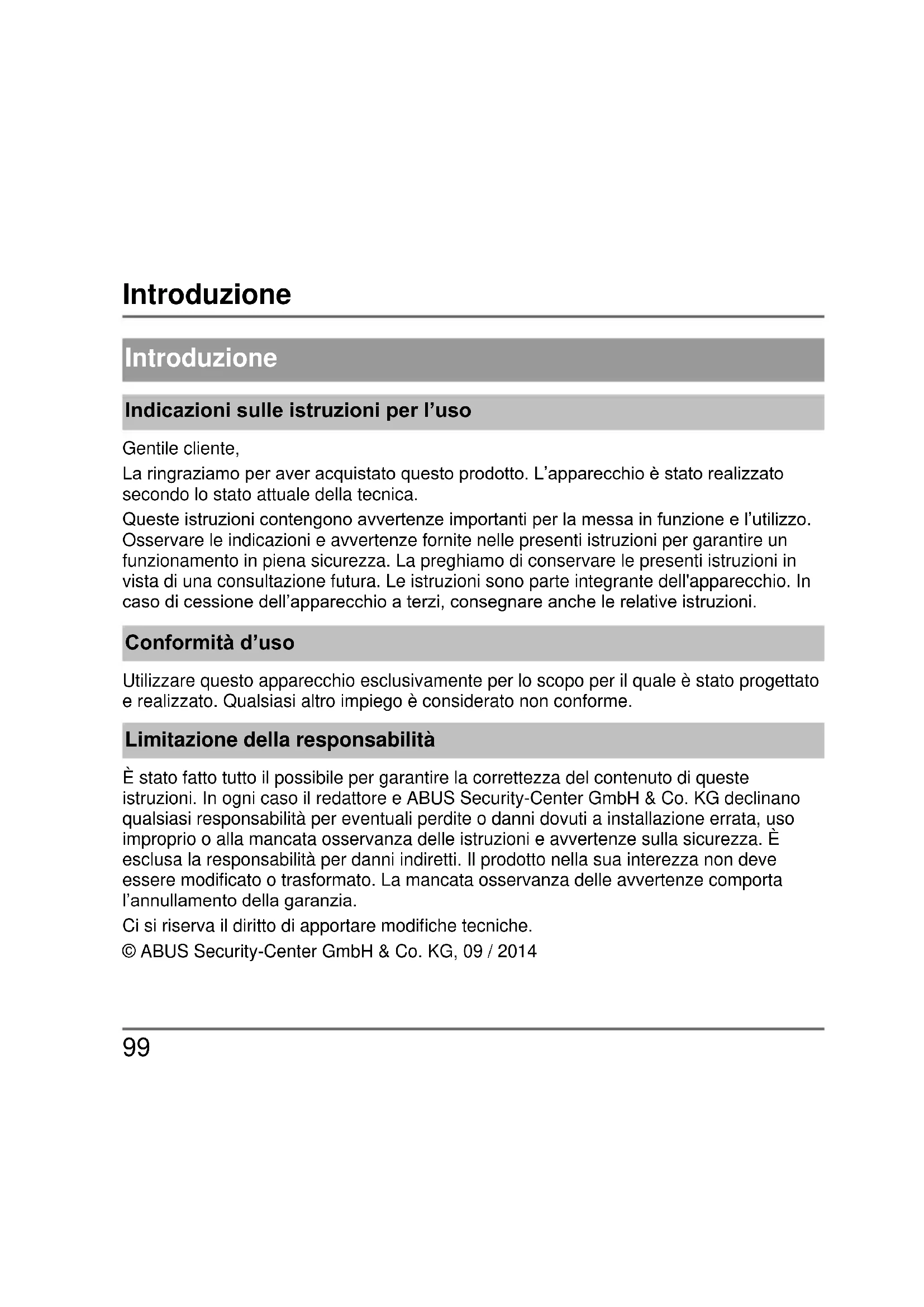

Introduzione

Indicazioni sulle istruzioni per l'uso

Gentile cliente,

La ringraziamo per aver acquistato questo prodotto. L'apparecchio è stato realizzato secondo lo stato attuale della tecnica.

Queste istruzioni contengono avvertenze importanti per la messa in funzione e l'utilizzo. Osservare le indicazioni e avvertenze fornite nelle presenti istruzioni per garantire un funzionamento in piena sicurezza. La preghiamo di conservare le presenti istruzioni in vista di una consultazione futura. Le istruzioni sono parte integrante dell'apparecchio. In caso di cessione dell'apparecchio a terzi, consegnare anche le relative istruzioni.

Conformità d'uso

Utilizzare questo apparecchio esclusivamente per lo scopo per il quale è stato progettato e realizzato. Qualsiasi altro impiego è considerato non conforme.

Limitazione della responsabilità

È stato fatto tutto il possibile per garantire la correttezza del contenuto di queste istruzioni. In ogni caso il redattore e ABUS Security-Center GmbH & Co. KG declinano qualsiasi responsabilità per eventuali perdite o danni dovuti a installazione errata, uso improprio o alla mancata osservanza delle istruzioni e avvertenze sulla sicurezza. È esclusa la responsabilità per danni indiretti. Il prodotto nella sua interezza non deve essere modificato o trasformato. La mancata osservanza delle avvertenze comporta l'annullamento della garanzia.

Ci si riserva il diritto di apportare modifiche tecniche.

© ABUS Security-Center GmbH & Co. KG, 09 / 2014

Avvertenze sulla sicurezza

Spiegazione dei simboli

Nelle istruzioni e sull'apparecchio vengono impiegati i seguenti simboli:

Simbolo	Parola chiave	Significato
	Pericolo	Avvertenza su pericolo di lesioni o rischi per la salute.
	Pericolo	Avvertenza sul pericolo di lesioni o rischi per la salute dovuti alla tensione elettrica.
	Important e	Avvertenza di sicurezza su possibili danni all'apparecchio/agli accessori.
	Nota	Riferimento a informazioni importanti.

Imballaggio

Pericolo

• Pericolo di soffocamento: tenere i materiali di imballaggio e i pezzi di piccole dimensioni fuori dalla portata dei bambini!
• Rimuovere tutti i materiali di imballaggio prima di utilizzare l'apparecchio.

Dotazione | Dati tecnici

Dotazione

- Modulo GSM Secvest

- Antenna GSM

- Istruzioni per l'installazione e per l'uso

- Materiale di montaggio

Dati tecnici

- Dimensioni (LxPxH)

63 × 40 × 14 mm

- Gamma di frequenza

850/900/1800/1900 MHz

• Max. potenza di uscita

EGSM 850 Class4/2W, EGSM 900 Class4/2W

- Temperatura di esercizio

EGSM 1800 Class1/1W, EGSM 1900 Class1/1W

- Umidità dell'aria

da -10°C a + 40°C

- Tipo di scheda SIM

max. 75% (non condensante)

• Lunghezza cavo antenna

SIM standard 1,8V / 3,0V

- Connettore antenna

ca. 300 cm

- Presa antenna

MMCX (nel cavo) 50 Ohm

MMCX (nel modulo) 50 Ohm

Principio di funzionamento e caratteristiche

Informazioni generali

Il modulo GSM Secvest (FUMO50000) è un modulo opzionale aggiuntivo per l'impianto di allarme senza fili Secvest (FUAA50XXX). Esso consente la comunicazione attraverso la rete di telefonia mobile GSM per collegamenti telefonici fissi e mobili. Inoltre permette di inviare messaggi brevi (messaggi SMS) e di trasferire

Principio di funzionamento e caratteristiche

i protocolli analogici del centro servizi.

Il modulo viene montato all'interno della centralina di allarme. La scheda madre dispone di un connettore a spina. Il cavo dell'antenna è collegato direttamente al modulo. Il modulo può essere azionato con un'antenna interna o esterna. La commutazione avviene in "Manu installatore" → "Sistema" → "Hardware" → "Antenna GSM" (interna/esterna)

Nota

- Prima di iniziare con l'installazione, controllare se il provider selezionato e il luogo di installazione dell'impianto di allarme senza fili Secvest, nonché la possibile posizione dell'antenna, sono adatti alla trasmissione GSM.

- In generale suggeriamo l'impiego di schede a contratto per garantire una trasmissione sicura. Le schede prepagate non funzionano in assenza di sufficiente importo di ricarica.

- L'antenna esterna deve essere montata al di fuori della centrale. Essa serve a migliorare il livello del segnale GSM in caso di cattiva ricezione. Poiché il modulo possiede già un'antenna interna, quella esterna è opzionale, ma consigliabile.

- Lavori di installazione non eseguiti a regola d'arte o non corretti potrebbero essere causa di interpretazioni errate dei segnali. La conseguenza può essere, per esempio, l'emissione di un falso allarme. I costi correlati a un eventuale intervento di addetti alla sicurezza (come ad es. pompieri o polizia) sono a carico dell'utente dell'impianto.

Pericolo

- Per utilizzare il modulo si deve togliere tensione dalla centrale e pertanto è anche necessario scollegare la batteria di emergenza. È esclusa la responsabilità relativa a eventuali danni derivanti da una tale inosservanza. La mancata osservanza comporta anche l'annullamento della garanzia.

Principio di funzionamento e caratteristiche

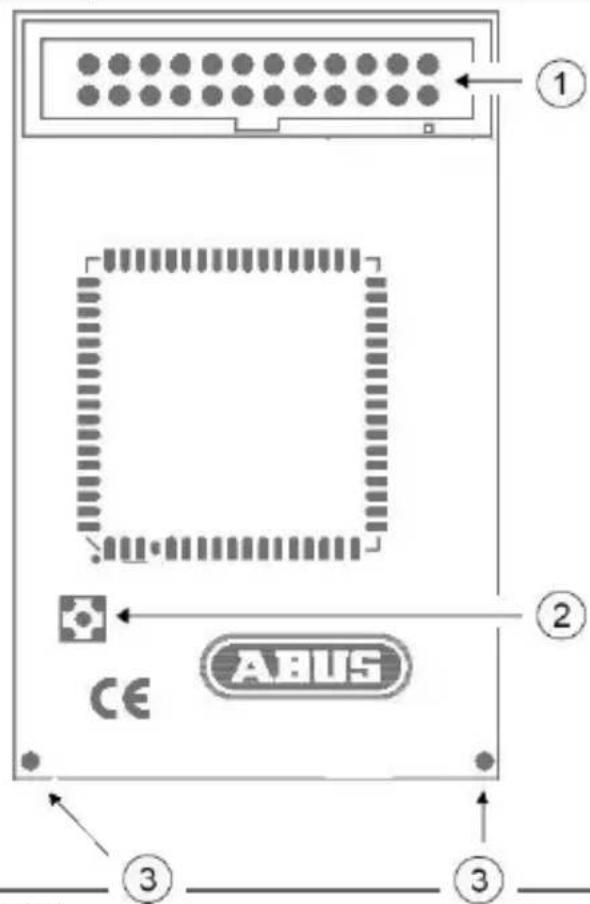

Descrizione del dispositivo

1	Morsettiera di collegamento
2	Presa di collegamento per l'antenna esterna GSM
3	Fori per supporti di plastica
4	Supporto per scheda SIM

Lato posteriore

Posizionamento dell'antenna

Prima di iniziare l'installazione del modulo GSM definire una posizione adatta per l'antenna. Fare attenzione alla lunghezza del cavo dell'antenna.

Per una buona potenza del segnale i seguenti aspetti influiscono positivamente e devono essere rispettati:

Nota

• Posizionare l'antenna quanto più in alto possibile.
• Posizionare l'antenna il più lontano possibile dall'impianto di allarme.
• Mantenere almeno un metro di distanza da oggetti metallici (rinforzi in acciaio nella parete, linee, tubazioni, armadi di metallo, ecc.).

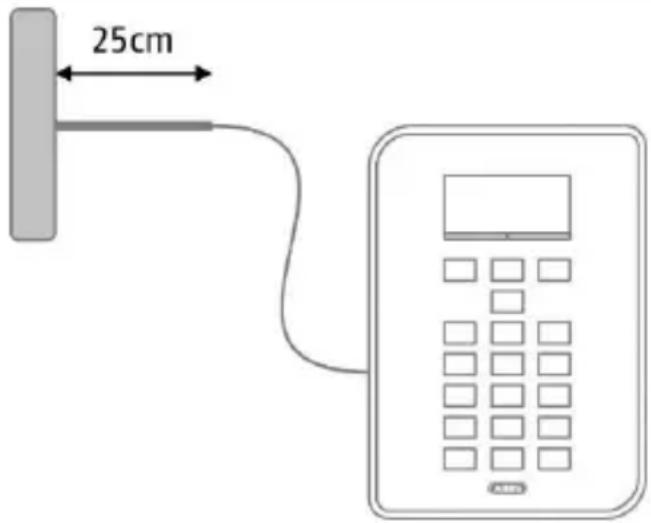

• Assicurarsi che il cavo sia posato per almeno 25 cm orizzontalmente partendo dall'antenna. (Vedere figura)

25cm

Montaggio

Test preliminare della potenza del segnale

Esistono 2 possibilità per controllare preventivamente la potenza del segnale:

1. Tramite montaggio temporaneo del modulo GSM nell'impianto di allarme A tale proposito attenersi alle fasi descritte per l'utilizzo del modulo nelle presenti istruzioni. Assicurarsi che la scheda SIM inserita sia registrata. Accertarsi che la scheda SIM non sia bloccata con PIN.

2. Tramite utilizzo di un telefono cellulare

Accertarsi che sia utilizzato lo stesso provider anche per il test oppure inserire brevemente nel telefono cellulare la scheda SIM da utilizzare anche nel modulo GSM. Tenere il telefono nel punto esatto in cui si desidera montare l'antenna GSM e controllare la potenza del segnale.

Nota

Se viene trovata una posizione con una buona potenza del segnale (almeno 2 tacche sul telefono), fare attenzione affinché il centro dell'antenna si trovi nel raggio di 2 cm da tale punto, perché la lunghezza d'onda GSM è molto corta e anche la minima variazione può comportare un sensibile peggioramento del segnale. Ciò è molto importante soprattutto nel caso di livello del segnale genericamente limitato e può impedire l'inserimento del modulo nella rete GSM.

Utilizzo del modulo GSM

Nota

Se la centrale di allarme è già in funzione, metterla in modalità Installatore. Aprendo la custodia non viene così emesso alcun allarme antisabotaggio.

1.	Aprire la custodia dell'impianto di allarme senza fili Secvest.

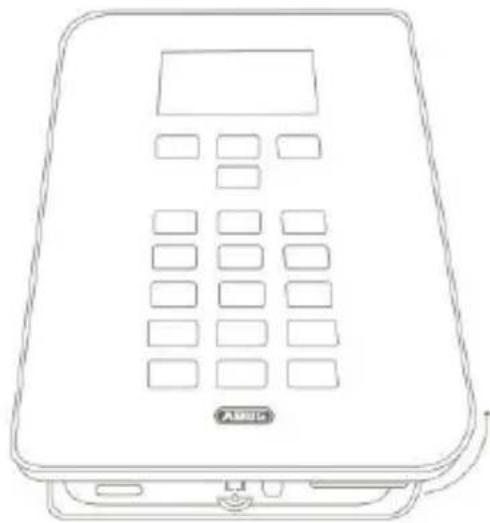

2	Sollevare con cautela il coperchio dell'impianto di allarme senza fili Secvest dalla custodia. (Fig. 01)
3	Togliere tensione dalla centrale e disconnettere facendo attenzione il cavo a nastro piatto, il coperchio e la scheda madre. (Fasi 1-3 nella Fig. 02)
4	Posare il cavo dell'antenna dall'esterno introducendolo nella custodia attraverso le aperture per cavi. Fissare l'antenna all'esterno della custodia.
5	Collegare l'antenna GSM al modulo GSM.
6	Introdurre la scheda SIM nel supporto scheda del modulo GSM. Il codice della scheda SIM deve essere disattivato o impostato su "0000".(Fig. 03)
7	Collegare il modulo GSM ai supporti di plastica in dotazione. Posare con cautela il modulo GSM sui collegamenti a spina della scheda madre e fissarlo esercitando pressione. Prestare attenzione a non piegare i pin. (Fig. 04)
8	Collegare ora il coperchio alla scheda madre. Alimentare di nuovo il Secvest con tensione e reinserire la batteria di emergenza (fasi 1-3 nella Fig. 05)
9	Mettere il coperchio sulla custodia e serrare a fondo le viti. (Fig. 06)
10	Nel menu Installatore effettuare le regolazioni desiderate sull"impianto di allarme senza fili. Verificare i funzionamento del modulo GSM nel menu Test dell'impianto di allarme.

Montaggio

Indicazioni e funzioni

Messa in funzione e programmazione

Per terminare la programmazione nella centrale attenersi al manuale utente e di installazione della centrale. Le opzioni di programmazione della comunicazione dell'impianto di allarme sono contenute nel menu Installatore alla voce "Comunicazione". Tenere presente che la centrale non visualizza le possibilità di regolazione del modulo GSM se il modulo non è inserito.

Se il modulo GSM è stato riconosciuto dalla centrale, nel menu Installatore del Secvest alla voce "Info" → "Comunicazione" compare l'indicazione "GSM". Inoltre vengono visualizzati il nome di rete GSM con la potenza momentanea del segnale, l'IMEI, il numero di telefono della scheda SIM, l'IMSI e il numero di versione del modulo. L'indicazione del numero di telefono della scheda SIM avviene solo se il provider ha trasferito il numero di telefono sulla scheda.

Nota

Se la potenza del segnale è troppo debole, si deve spostare altrove la centrale di allarme o posizionare l'antenna in dotazione in modo da rendere ottimale la potenza del segnale. Informarsi preventivamente sulla copertura di rete del provider e cambiarlo, se necessario.

Test delle funzioni della centrale

Per testare la funzionalità del modulo GSM, consultare il menu Installatore alla voce "Test". Alla voce di menu "NSL-Reporting" → "GSM" compaiono i numeri di telefono NSL programmati. Essi devono essere stati programmati precedentemente. Qui è possibile testare la trasmissione del protocollo del centro servizi. Alla voce di menu "Kiezer vocale" → "GSM" è possibile testare le funzioni di telefonia vocale immettendo un numero di telefono. La voce di menu "SMS" consente, dopo l'immissione di un numero di telefono, di inviare un SMS di prova tramite la rete GSM.

Nel menu Utente è possibile effettuare una normale chiamata di prova alla voce "Test". In questi punti è anche possibile caricare successivamente una scheda prepagata con credito. Per selezionare le funzioni durante il processo di caricamento sono disponibili i tasti "*" e "#".

Registrazione scheda SIM

Nel menu Utente selezionare l'opzione "Test" → "Telefonata". Selezionare il numero di telefono indicato dal provider e seguire le istruzioni del fornitore di servizi Internet. Tenere presente che il modulo GSM non è in grado di riprodurre gli SMS in entrata del provider. Per l'attivazione manuale sono disponibili i tasti "*" e "#" sulla tastiera.

Nota

"Not Reg."	Non registrato; il modulo GSM non cerca un nuovo provider.
"Reg. Home"	Registrato; rete di casa ("Reg. Home") viene sostituito dal nome provider non appena è disponibile.
"Searching..."	Non registrato; il modulo GSM cerca un nuovo provider
"Reg Denied"	Registrazione rifiutata
"Reg Unknown"	Sconosciuto
"Reg. Roam"	Registrato; rete roaming ("Reg. Roam") viene sostituito da '*' nome provider roaming, non appena è disponibile)

Garanzia

Indicazioni sui provider

Innanzi tutto attenersi alle indicazioni del provider per la registrazione della scheda SIM. Suggeriamo di registrare la scheda mediante un telefono cellulare prima di inserirla, poiché nel processo di registrazione molti provider si servono di messaggi SMS.

Utilizzare la seguente tabella per annotare i dati rilevanti del proprio modulo GSM.

Numero IMEI:

Numero di serie della scheda SIM:

Numero di telefono GSM:

Garanzia

Nota

• I prodotti ABUS sono progettati e realizzati con la massima cura e testati secondo le disposizioni vigenti.
• La garanzia copre esclusivamente i difetti dei materiali o i difetti di produzione presenti al momento dell'acquisto. Nel caso di difetti dei materiali o di produzione, il modulo sarà riparato o sostituito a discrezione del soggetto garante.
• In questi casi la garanzia decade allo scadere del suo originario periodo di validità di 2 anni. Sono escluse espressamente ulteriori rivendicazioni.
• È esclusa la responsabilità di ABUS per difetti e danni causati da azioni esterne (ad es. trasporto, uso della forza, uso scorretto), uso improprio, usura naturale o inosservanza delle presenti istruzioni.

Smaltimento | Dichiarazione di conformità

• Nell'esercizio del diritto di garanzia, il prodotto per cui è stato presentato reclamo deve essere corredato dello scontrino originale recante la data d'acquisto e di una breve descrizione scritta del guasto.
• In caso di difetti del modulo già presenti al momento dell'acquisto, rivolgersi direttamente al rivenditore entro i primi due anni.

Smaltimento

Smaltire l'apparecchio conformemente alla normativa comunitaria 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (WEEE - Waste Electrical and Electronic Equipment). Per informazioni rivolgersi alle autorità comunali responsabili dello smaltimento dei rifiuti. Informazioni sui centri di raccolta di apparecchi obsoleti sono reperibili, ad esempio, presso l'amministrazione comunale, le aziende locali per lo smaltimento dei rifiuti o il vostro rivenditore di fiducia.

Dichiarazione di conformità

ABUS Security-Center GmbH & Co. KG dichiara con la presente che l'apparecchio con il numero di articolo FUMO50000 è conforme ai requisiti essenziali e alle disposizioni pertinenti relativi alla direttiva 1999/5/CE. La dichiarazione di conformità è disponibile al seguente indirizzo:
