MANUALE UTENTE IPCA73500 ABUS

Amplamento cavi 8 zone Istruzioni per l'installazione (I) 17

AZ4130

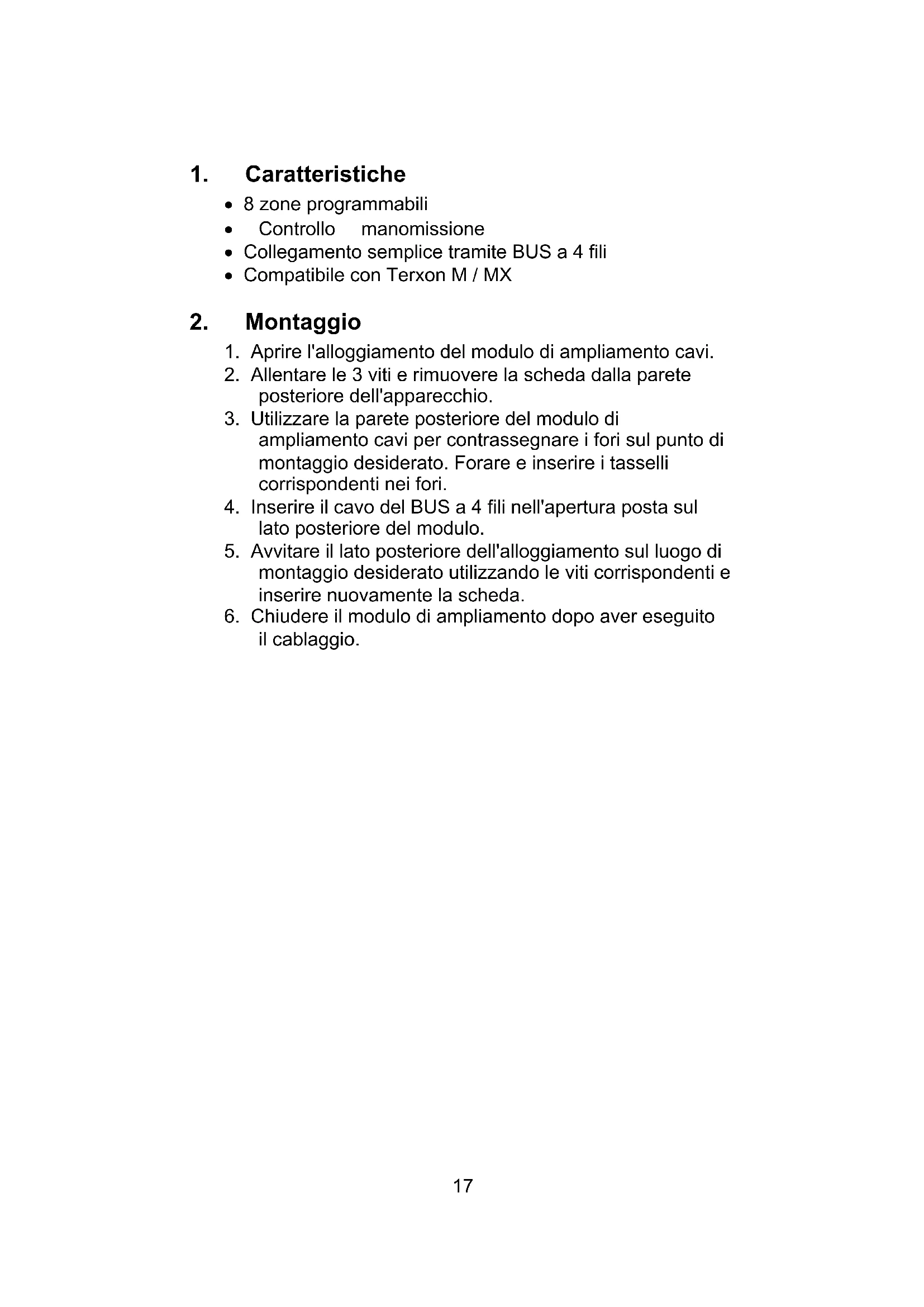

1. Merkmale

• 8 zone programmabili
  Controllo manomissione
• Collegamento semplice tramite BUS a 4 fili
• Compatible con Texxon M / MX

2. Montaggio

1. Aprière l'alloggiamento del modulo di ampliamento cavi.
2. Allentare le 3 viti e rimuovere la scheda alla parete posteriori dell'apparecchio.
3. Utilizzare la parete posteriori del modulo di ampliamento cavi per contrassegnare i fori sul punto di montaggio desiderato. Forare e insertire i tasselli corrispondenti nei fori.
4. Inserire il cavo del BUS a 4 fili nell'apertura posta sul lato posteriore del modulo.
5. Avvitare il lato posteriori dell'alloggiamento sul luogo di montaggio desiderato utilizzato le viti correspondenti e inseire nuovamente la scheda.
6. Chiudere il modulo di ampliationo dopo aver eseguito il cablaggio.

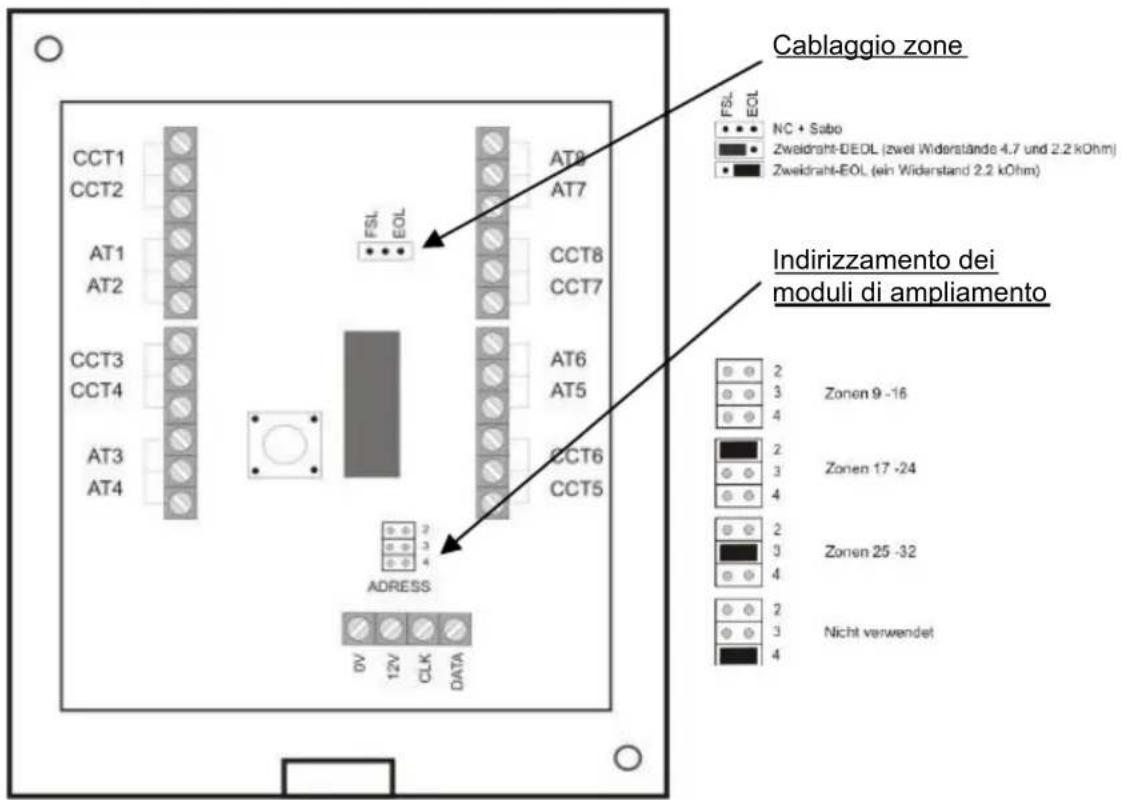

3. Denominazione dei componenti

Sul BUS dati vengono collegati, come descripto nelle istruzioni per l'installazione della centralina, i cavi del bus di comunicazione della centralina. Gli altri moduli vengono collegati a questo BUS in parallelo. L'indirizzato dei moduli consente di contraddistinguere le zone.

Inoltre è necessario definire il tipo di cablaggio delle zone. É possibile contraddistinguishere i tipi di zone della centralina e dei moduli di ampliationo.

AVVERTENZA:

In fase di messa in funzione, la centralina di allarme riconosce in automatico le zone occupate dai moduli di ampliamento mediante la selezione del cablaggio delle zone e dell'indirizzamento del modulo.

4. Cablaggio

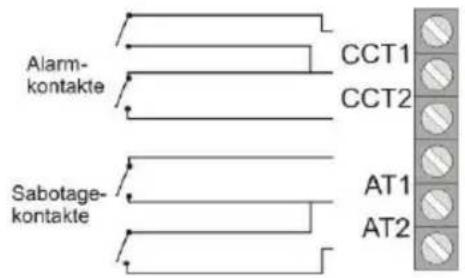

4.1 NC+SABO

Il rispetto contatto del rilevatore chiude la zona di allarme. Sulla linea non si utilizzato andere resistenze.

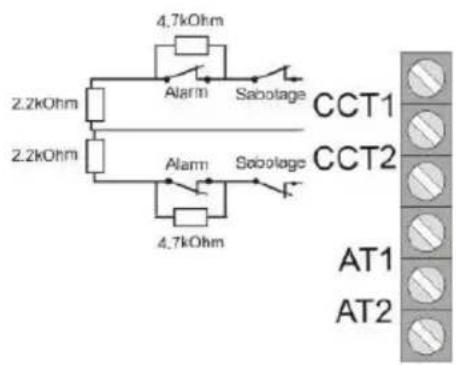

4.2 DEOL

Per ciascuna linea di rilevazione (CCT)iene eseguito un controllo antimanomissione e allarme. Sono richieste due diverse resistenze (comprese nella fornitura).

4.3 EOL

Il cablaggio EOL (1 resistenza) non viene utilizzato (come nella centralina di allarme)!

5. Dati tecnici

Zone	8 Zone cavi con la rispettiva zona manomissione	Tensione d'esercizio	12 V DC
		Assorbimento di corrente	max. 30 mA
Dimensioni (AxlxP)	220x135x45 mm	Peso	330 g
