Produkttyp	8-Draht-Zonen-Erweiterungsmodul für Sicherheitsalarmanlage
Marke	ABUS
Modell	IPCA73500
Abmessungen (B x H x T)	220 x 135 x 45 mm
Gewicht	330 g
Stromversorgung	12 V DC, max. Stromverbrauch 30 mA
Anzahl der Zonen	8 programmierbare Drahtzonen
Sabotageschutz	Ja, integrierte Sabotageüberwachung
Anschluss	4-Draht-Bus
Kompatibilität	TERXON M / MX Zentralen
Zonenanschlusstyp	NC+SABO, DEOL oder EOL (konfigurierbar)
Gehäusematerial	Robustes Kunststoff
Betriebstemperatur	0 °C bis 40 °C
Installation	Wandmontage, Schraubbefestigung
Wartung	Reinigung mit einem trockenen, weichen Tuch. Keine Lösungsmittel oder Scheuermittel verwenden.
Sicherheit	Zentrale vor jedem Eingriff spannungsfrei schalten. Aktiver Sabotageschutz.
Ersatzteile	Keine vom Benutzer austauschbaren Teile. Bei Defekt wenden Sie sich an den ABUS-Kundendienst.
Garantie	2 Jahre
Allgemeine Informationen	Anleitung verfügbar auf Französisch, Deutsch, Englisch, Italienisch, Niederländisch und Dänisch.

Häufig gestellte Fragen - IPCA73500 ABUS

Wie installiere ich das Erweiterungsmodul IPCA73500?

Öffnen Sie das Gehäuse, markieren Sie die Bohrlöcher, bohren Sie und setzen Sie Dübel ein. Führen Sie das 4-Draht-Buskabel und die Zonenkabel durch. Schrauben Sie die Rückplatte an die Wand, schließen Sie die Platine wieder an, dann schließen Sie den Bus und die Zonen entsprechend dem Typ an (NC+SABO, DEOL, EOL). Schließen Sie das Modul und schalten Sie die Zentrale ein. Die Zentrale lernt automatisch die Zonen.

Welche Detektortypen kann ich an die Zonen anschließen?

Sie können Detektoren mit NC-Kontakt (normally closed) mit oder ohne Sabotageschutz sowie Detektoren in DEOL-Konfiguration (Doppelwiderstand) oder EOL (Endwiderstand) anschließen. Das Modul unterstützt 8 unabhängige Drahtzonen.

Ist das Modul mit meiner TERXON-Zentrale kompatibel?

Ja, das Modul IPCA73500 ist mit den Zentralen TERXON M und TERXON MX kompatibel. Der Anschluss erfolgt über einen 4-Draht-Bus. Stellen Sie sicher, dass die Zentrale das Modul beim Einschalten erkennt.

Wie konfiguriere ich den Endwiderstand?

Das Modul unterstützt drei Anschlussarten: NC+SABO (ohne Widerstand), DEOL (mit unterschiedlichen Widerständen für Alarm und Sabotage) und EOL (nicht verwendet). Verwenden Sie die passenden Widerstände gemäß Handbuch der Zentrale. Die Werte sind nicht in der Anleitung angegeben.

Was tun, wenn die Zentrale das Modul nicht erkennt?

Überprüfen Sie, ob das Modul korrekt mit Strom versorgt wird (12 V DC) und der 4-Draht-Bus richtig angeschlossen ist. Stellen Sie außerdem sicher, dass die Zentrale beim Anschluss spannungslos ist. Wenn das Problem weiterhin besteht, setzen Sie die Zentrale zurück oder kontaktieren Sie den technischen Support von ABUS.

Wie hoch ist der Stromverbrauch des Moduls?

Der maximale Stromverbrauch beträgt 30 mA bei 12 V DC. Dieser Wert ist im Datenblatt angegeben. Stellen Sie sicher, dass Ihre Zentrale diese zusätzliche Leistung bereitstellen kann.

Kann ich Zonen ohne Widerstand verwenden?

Ja, wenn Sie die Konfiguration NC+SABO verwenden, ist kein Widerstand erforderlich. Die Leitung wird einfach mit einem normalerweise geschlossenen Kontakt abgeschlossen. Für andere Konfigurationen sind Widerstände für die Leitungsüberwachung erforderlich.

Ist das Modul wetterbeständig?

Das Modul ist nur für den Innenbereich ausgelegt. Die Betriebstemperatur beträgt 0 °C bis 40 °C. Nicht Feuchtigkeit oder Witterungseinflüssen aussetzen.

Wie teste ich die Funktion der Zonen?

Nach der Installation und Stromversorgung aktivieren Sie jeden angeschlossenen Detektor (z.B. öffnen Sie einen Kontakt). Die Zentrale sollte den Zustand der Zonen anzeigen. Sie können auch den Testmodus der Zentrale verwenden. Das Modul verfügt über keinen integrierten Test.

Wo kann ich die vollständige Anleitung herunterladen?

Die vollständige Anleitung ist kostenlos als PDF auf notice-facile.com verfügbar. Sie können auch eine Übersetzung in eine andere Sprache über das Formular auf der Website anfordern.

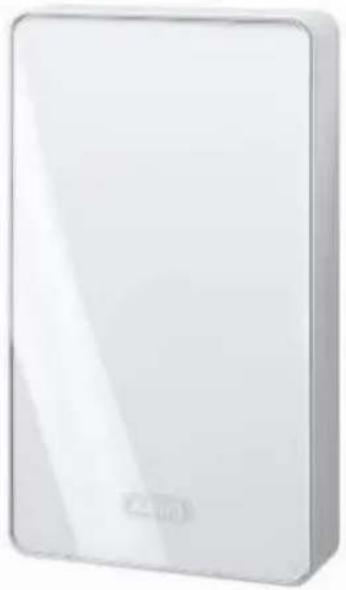

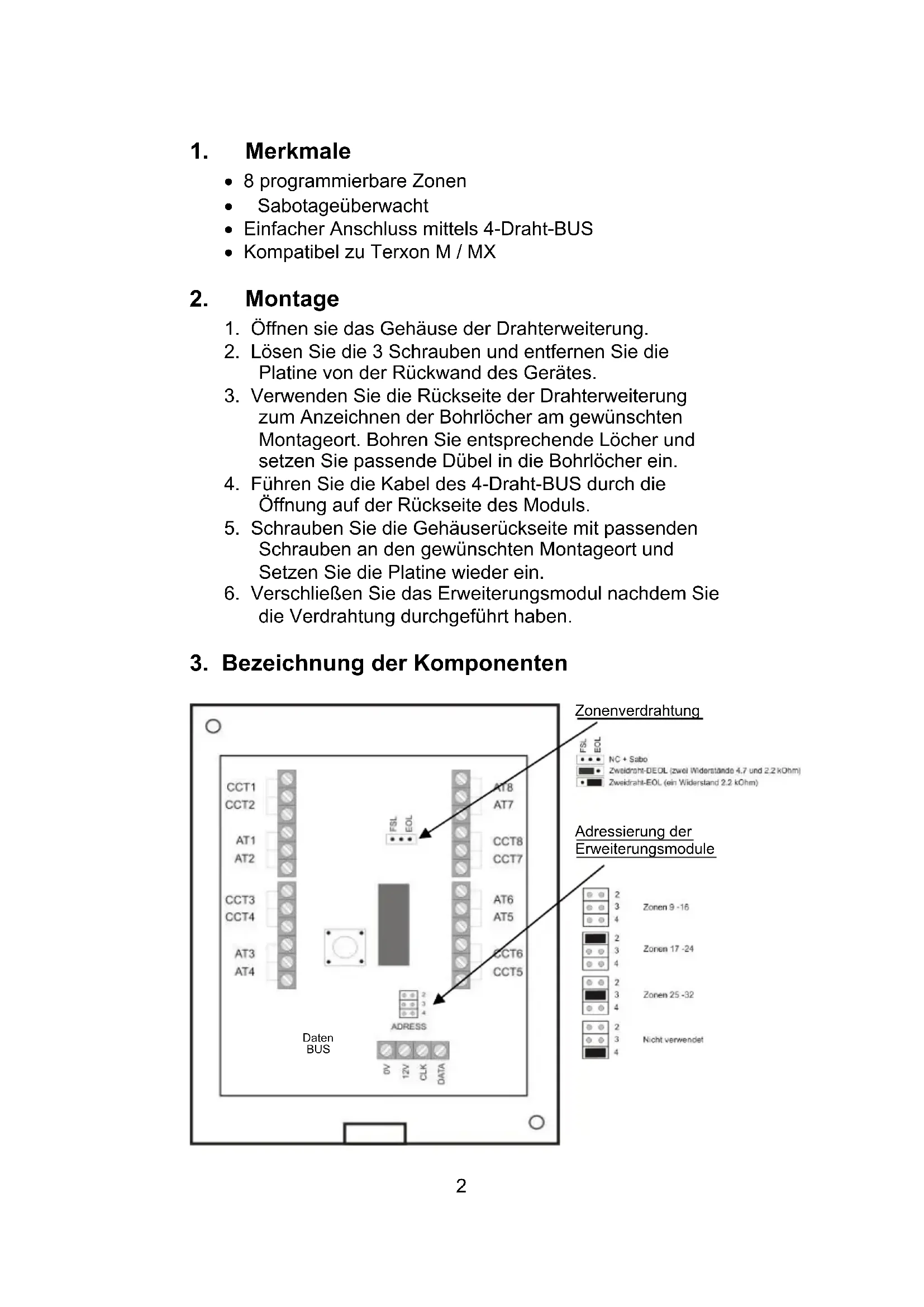

BEDIENUNGSANLEITUNG IPCA73500 ABUS

8-Zonen Drahterweiterung für Terxon MX

Installationsanleitung

8programmierbare Zonen
Sabotageüberwacht
Einfacher Anschluss mittels 4-Draht-BUS
- Kompatibel zu Terxon M / MX

2. Montage

1. Öffnen sie das Gehäuse der Drahterweiterung.
2. Losen Sie die 3 Schrauben und entfernen Sie die Platine von der Rückwand des Gerätes.
3. Verwenden Sie die Rückseite der Drahterweiterung zum Anzeichnen der Bohrlocher am gewünschten Montageort. Bohren Sie entsprechende Löscher und setzen Sie passende Dübel in die Bohrlocher ein.
4. Führer Sie die Kabel des 4-Draht-BUS durch die Öffnung auf der Rückseite des Moduls.
5. Schrauben Sie die Gehäuserückseite mit passenden Schrauben an den gewünschten Montageort und Setzen Sie die Platine wieder ein.
6. Verschließen Sie das Erweiterungsmodul nach dem Sie die Verdrahtung durchgeführt haben.

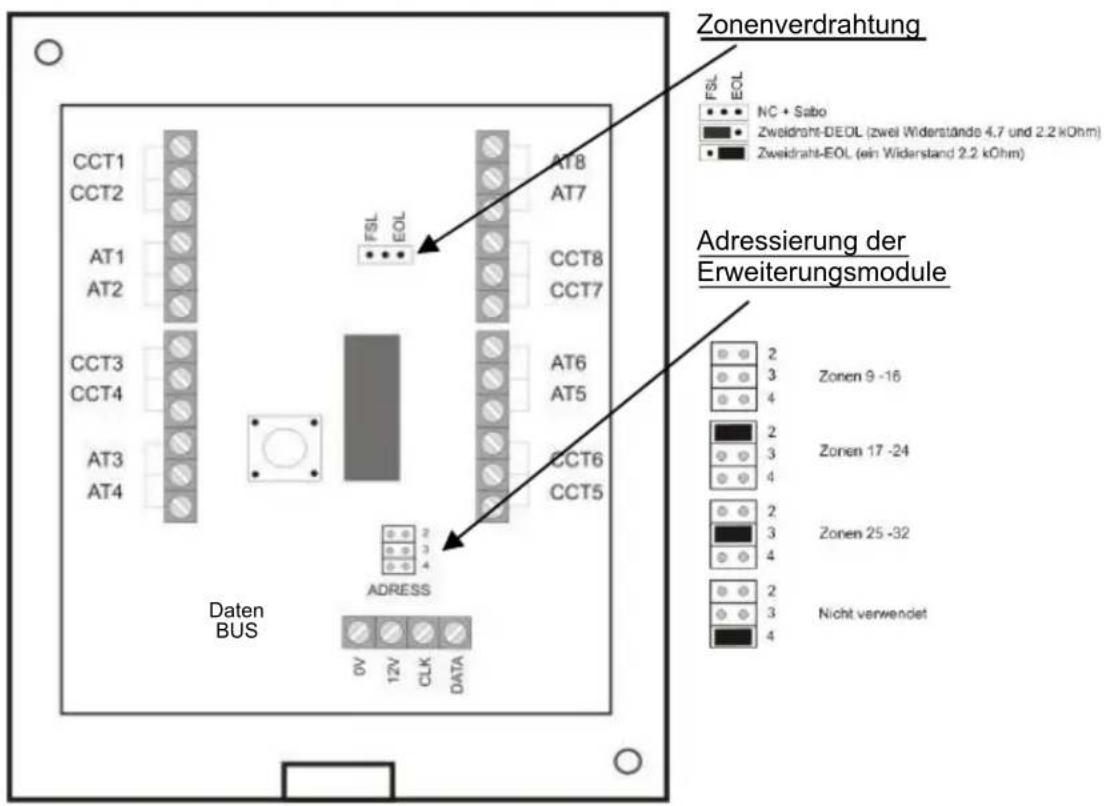

3. Bezeichnung der Komponenten

Am Daten-BUS werden, wie in der Installationsanleitung der Zentrale beschrieben, die 4 Kabel vom Kommunikationsbus der Zentrale angeschlossen. Weitere Module werden parallel an diesen BUS angeschlossen. Die Unterscheidung der Zonenbereiche wird durch die Adressierung der Module vorgenommen.

Weiterhin ist es nötig, die Art der Zonenverdraughtung festzulegen. Die Zonentypen von Zentrale und Erweiterungsmodulen können sich untersicken.

HINWEIS:

Die Alarmzentrale erkennt bei der Inbetriebnahme durch die Auswahl der Zonerverdrahtung und der Moduladressierung automatisch, welche Zonen durch die Erweiterungsmodule belegt sind.

4. Verdraughtung der Zonen

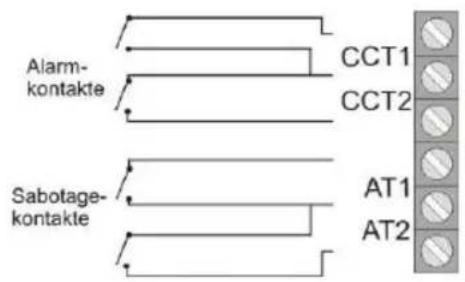

4.1 NC+SABO

Der jeweilige Melderkontakt schlieft die Alarmzone. Es werden keine weiteren Widerstände in die Linien eingesetzt.

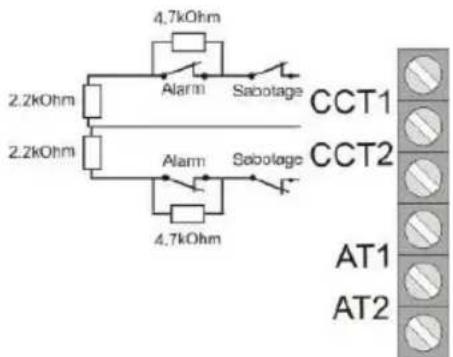

4.2 DEOL

EsfindetfurjedeMeldelinie(CCT)ine gleichzeitigeAlarmund Sabotageüberwachungstatt.EssindzweiunderschiedlicheWiderstandene notig(im Lieferumfang).

4.3 EOL

Die Verdrahtung nach EOL (1 Wunderstand) wird ebenso wie in der Alarmzentrale nicht verwendet!

5. Technische Daten

Zonen	8 Drahtzonen	Abmessungen	220x135x45 mm
Betriebs-spannung	12 V DC	Gewicht	330 g
Strom-aufnahme	max. 30 mAbei 12 V DC

1. Main features

5. Technische gegevens

Zones	8 zones draad	Afmetingen (BxHxD)	220x135x45 mm
Spannings- voeding	12 V DC	Gewicht	330 g
Stromopname	max. 30 mA
