Type de produit	Module d'extension filaire 8 zones pour alarme de sécurité
Marque	ABUS
Modèle	IPCA73500
Dimensions (L x H x P)	220 x 135 x 45 mm
Poids	330 g
Alimentation	12 V CC, consommation max. 30 mA
Nombre de zones	8 zones filaires programmables
Protection anti-sabotage	Oui, surveillance anti-sabotage intégrée
Raccordement	Bus 4 fils
Compatibilité	Centrales TERXON M / MX
Type de connexion de zone	NC+SABO, DEOL ou EOL (configurable)
Matériau du boîtier	Plastique robuste
Température de fonctionnement	0 °C à 40 °C
Installation	Montage mural, fixation par vis
Entretien	Nettoyage avec un chiffon sec et doux. Ne pas utiliser de solvants ou produits abrasifs.
Sécurité	Mise hors tension de la centrale avant toute intervention. Anti-sabotage actif.
Pièces détachées	Aucune pièce détachable par l'utilisateur. En cas de panne, contacter le service après-vente ABUS.
Garantie	2 ans
Informations générales	Notice disponible en français, allemand, anglais, italien, néerlandais et danois.

FOIRE AUX QUESTIONS - IPCA73500 ABUS

Comment installer le module d'extension IPCA73500 ?

Ouvrez le boîtier, tracez les trous de montage, percez et insérez les chevilles. Passez le câble bus 4 fils et les câbles de zone. Vissez le panneau arrière sur le mur, reconnectez la platine, puis raccordez le bus et les zones selon le type (NC+SABO, DEOL, EOL). Refermez le module et mettez la centrale sous tension. La centrale apprend automatiquement les zones.

Quels types de détecteurs puis-je connecter aux zones ?

Vous pouvez connecter des détecteurs à contact NC (normalement fermé) avec ou sans anti-sabotage, ainsi que des détecteurs en configuration DEOL (double résistance) ou EOL (résistance de fin de ligne). Le module supporte les 8 zones filaires indépendantes.

Le module est-il compatible avec ma centrale TERXON ?

Oui, le module IPCA73500 est compatible avec les centrales TERXON M et TERXON MX. Le raccordement se fait via un bus 4 fils. Assurez-vous que la centrale reconnaît le module à la mise sous tension.

Comment configurer la résistance de fin de ligne ?

Le module supporte trois types de connexion : NC+SABO (sans résistance), DEOL (avec résistances différentes pour alarme et anti-sabotage), et EOL (non utilisée). Utilisez les résistances adaptées selon le manuel de la centrale. Les valeurs ne sont pas indiquées dans la notice.

Que faire si la centrale ne détecte pas le module ?

Vérifiez que le module est correctement alimenté (12 V CC) et que le bus 4 fils est bien connecté. Vérifiez également que la centrale est hors tension lors du raccordement. Si le problème persiste, réinitialisez la centrale ou contactez le support technique ABUS.

Quelle est la consommation électrique du module ?

La consommation maximale est de 30 mA sous 12 V CC. Cette valeur est indiquée dans la fiche technique. Assurez-vous que votre centrale peut fournir cette puissance supplémentaire.

Puis-je utiliser des zones sans résistance ?

Oui, si vous utilisez la configuration NC+SABO, aucune résistance n'est nécessaire. La ligne est simplement terminée par un contact normalement fermé. Pour les autres configurations, des résistances sont requises pour la surveillance de ligne.

Le module est-il résistant aux intempéries ?

Le module est conçu pour une utilisation en intérieur uniquement. La température de fonctionnement est de 0 °C à 40 °C. Ne pas exposer à l'humidité ou aux intempéries.

Comment tester le fonctionnement des zones ?

Une fois installé et alimenté, activez chaque détecteur connecté (ex. ouvrez un contact). La centrale doit indiquer l'état des zones. Vous pouvez également utiliser le mode test de la centrale. Le module ne dispose pas de test intégré.

Où puis-je télécharger la notice complète ?

La notice complète est disponible gratuitement en format PDF sur notice-facile.com. Vous pouvez également demander une traduction dans une autre langue via le formulaire sur le site.

MODE D'EMPLOI IPCA73500 ABUS

Module de extension filaire 8 zones Instructions d'installation (FR) 8

1. Principales caractéristiques

8 zones programmables
- Equipée d'une surveillance anti-sabotage
Raccordement aisé par bus 4 fils
- Compatible avec TERXON M / MX

2. Montage

1. Ouvrir le boîtier de l'extension filaire.
2. Desserrer les 3 vis et retarder la platine du panneau arrêté de l'appareil.
3. Utiliser la face arrière de l'extension filaire pour tracer les trous à percer sur le site de montage souhaité. Percer les trous correspondants et introduire les chevilles qui convennent dans ces derniers.
4. Introduire le cable 4 fils du bus et les cables souhaités des zones par les deux trous les plus grands en face arrêté du module.
5. A l'aide de vis ajustées, visser le panneau arrêté du boîtier sur le site de montage souhaité et réintroduire la platine.
6. Veiller à ce que la centrale soit hors tension.
7. Raccorder correctement le bus 4 fils et les zones en fonction du type de zone.
8. Refermer le module d'extension 8 zones.

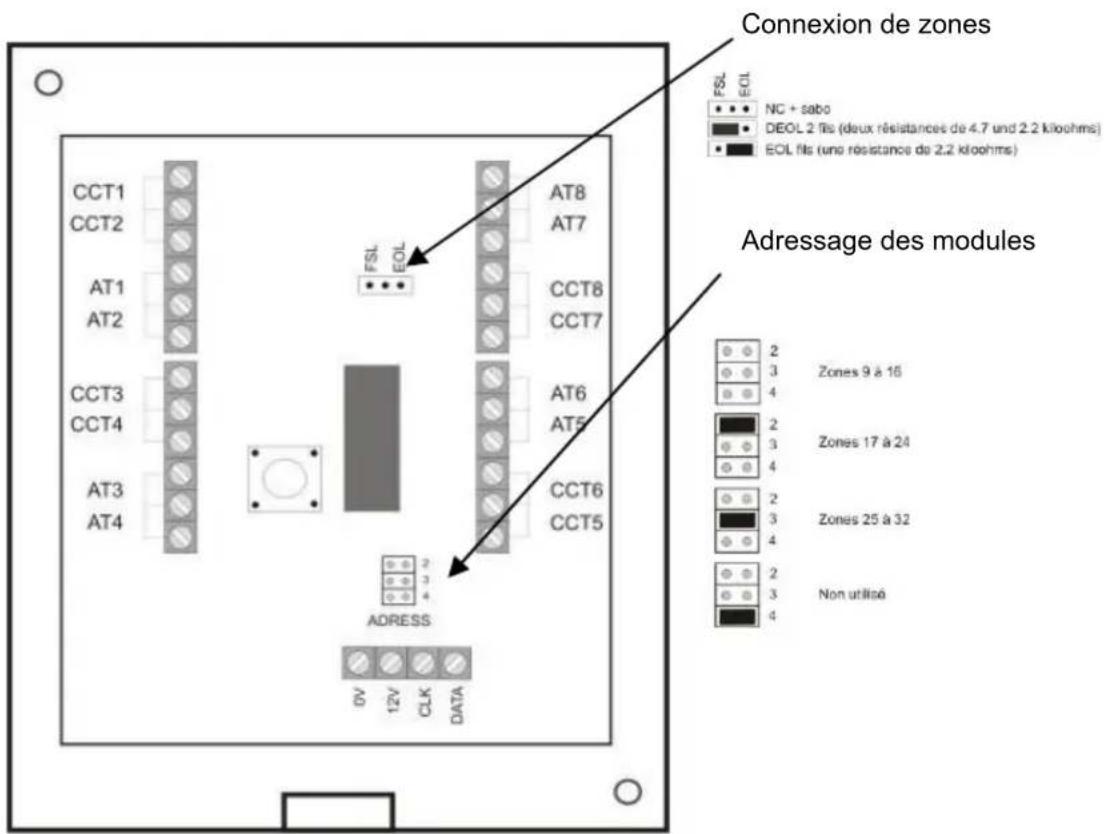

3. Composants

Remarque:

A la mise en service, la centrale apprend automatiquement les zones occupées en complément par le module d'extension.

4. Connexion de zones

4.1 NC+SABO

Le contact concerne terminé la ligne. Aucune autre résistance n'est utilisée sur les lignes.

4.2 DEOL

Une surveillance d'alarme et anti-sabotage simultanée a lieu pour chaque ligne de signalisation (CCT). Des résistances différentes sont nécessaires.

4.3 EOL

Nonutilisée

5. Fiche technique

Zones	8 Zones filaire	Dimensions	220x135x45 mm
Alimentation	12V DCc.c.	Poids	330 g
Con-sommation	30 mA maxi. à 12 V DCc.c.
