Produkttype	8-zonet ledningsforlængermodul til sikkerhedsalarm
Mærke	ABUS
Model	IPCA73500
Dimensioner (L x H x D)	220 x 135 x 45 mm
Vægt	330 g
Strømforsyning	12 V DC, maks. forbrug 30 mA
Antal zoner	8 programmerbare ledningzoner
Sabotagebeskyttelse	Ja, integreret sabotageovervågning
Tilslutning	4-leder bus
Kompatibilitet	TERXON M / MX centrale
Zoneforbindelsestype	NC+SABO, DEOL eller EOL (konfigurerbar)
Husmateriale	Robust plastik
Driftstemperatur	0 °C til 40 °C
Installation	Vægmontering, skruefastgørelse
Vedligeholdelse	Rengøring med en tør, blød klud. Brug ikke opløsningsmidler eller slibende midler.
Sikkerhed	Sluk for centrallen før indgreb. Aktiv sabotagebeskyttelse.
Reservedele	Ingen brugervenlige dele. Ved fejl, kontakt ABUS kundeservice.
Garanti	2 år
Generelle oplysninger	Brugsanvisning tilgængelig på fransk, tysk, engelsk, italiensk, hollandsk og dansk.

Ofte stillede spørgsmål - IPCA73500 ABUS

Hvordan installeres forlængermodulet IPCA73500?

Åbn huset, marker monteringshullerne, bor og indsæt rawplugs. Før 4-leder buskablet og zonekablerne. Skru bagpladen på væggen, tilslut pladen igen, og tilslut derefter bussen og zonerne i henhold til typen (NC+SABO, DEOL, EOL). Luk modulet, og tænd for centrallen. Centralen lærer automatisk zonerne.

Hvilke typer detektorer kan jeg tilslutte til zonerne?

Du kan tilslutte detektorer med NC (normalt lukket) kontakt med eller uden sabotage, samt detektorer i DEOL (dobbelt modstand) eller EOL (slutlinjemodstand) konfiguration. Modulet understøtter 8 uafhængige ledningzoner.

Er modulet kompatibelt med min TERXON centrale?

Ja, modulet IPCA73500 er kompatibelt med TERXON M og TERXON MX centraler. Tilslutning sker via en 4-leder bus. Sørg for, at centralen genkender modulet ved tænding.

Hvordan konfigureres slutlinjemodstanden?

Modulet understøtter tre tilslutningstyper: NC+SABO (uden modstand), DEOL (med forskellige modstande til alarm og sabotage), og EOL (ikke brugt). Brug passende modstande i henhold til centralens manual. Værdierne er ikke angivet i brugsanvisningen.

Hvad gør jeg, hvis centralen ikke registrerer modulet?

Kontrollér, at modulet er korrekt strømforsynet (12 V DC), og at 4-leder bussen er korrekt tilsluttet. Kontrollér også, at centralen er strømløs ved tilslutning. Hvis problemet fortsætter, nulstil centralen eller kontakt ABUS teknisk support.

Hvad er modulets strømforbrug?

Det maksimale forbrug er 30 mA ved 12 V DC. Denne værdi fremgår af databladet. Sørg for, at din centrale kan levere denne ekstra strøm.

Kan jeg bruge zoner uden modstand?

Ja, hvis du bruger NC+SABO konfiguration, er ingen modstand nødvendig. Linjen afsluttes blot med en normalt lukket kontakt. For de andre konfigurationer kræves modstande til linjeovervågning.

Er modulet vejrbestandigt?

Modulet er kun beregnet til indendørs brug. Driftstemperaturen er 0 °C til 40 °C. Må ikke udsættes for fugt eller vejr.

Hvordan tester jeg zonernes funktion?

Når det er installeret og strømforsynet, aktiveres hver tilsluttet detektor (f.eks. åbn en kontakt). Centralen skal vise zonernes status. Du kan også bruge centralens testtilstand. Modulet har ikke indbygget test.

Hvor kan jeg downloade den fulde brugsanvisning?

Den fulde brugsanvisning er gratis tilgængelig som PDF på notice-facile.com. Du kan også anmode om en oversættelse til et andet sprog via formularen på hjemmesiden.

BRUGSANVISNING IPCA73500 ABUS

Trådudvidelse med 8 zoner
Installationsvejledning (DK) 14

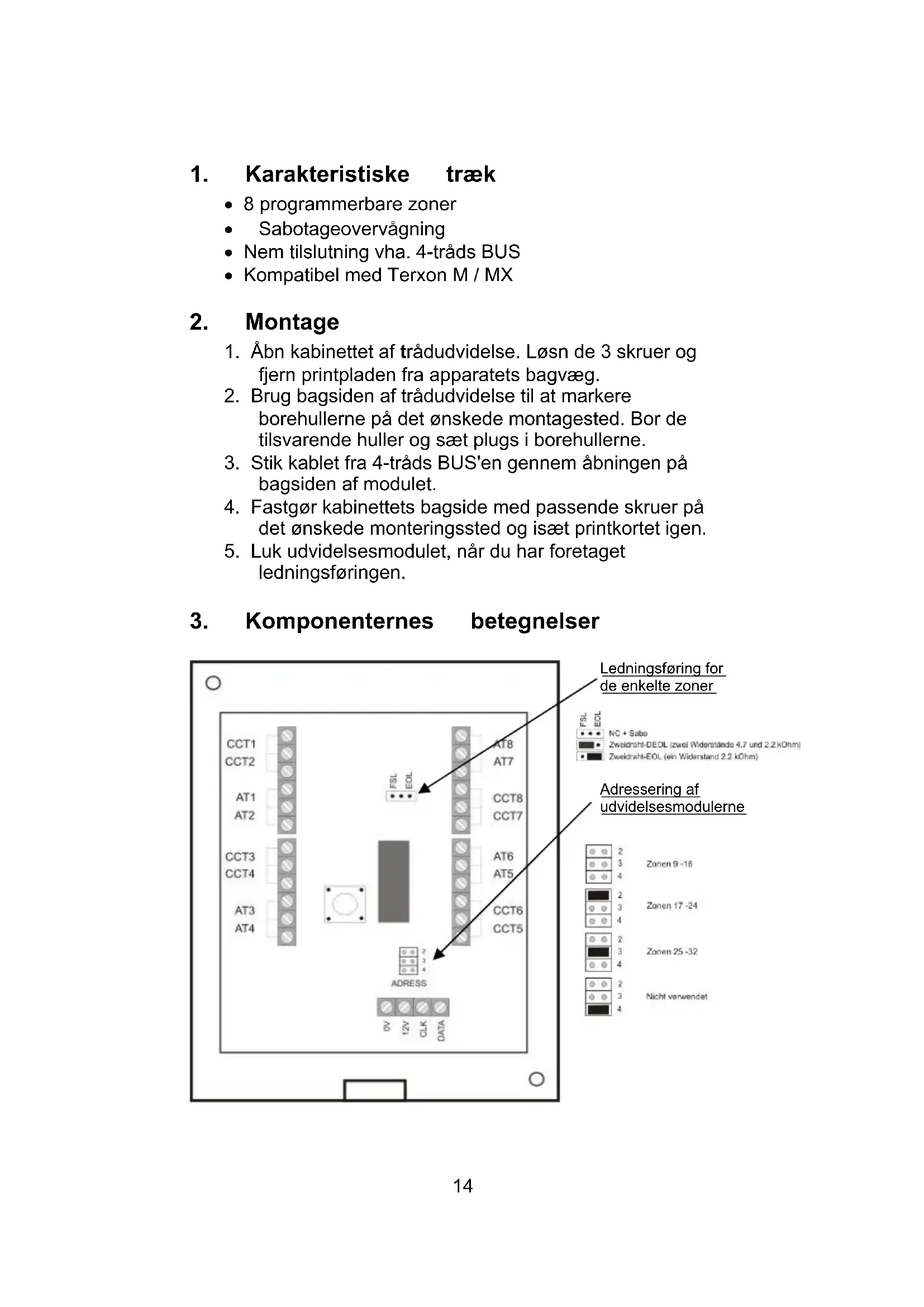

1. Karakteristiske træk

8programmberbare zoner
Sabotageovervågning
Nem tilslutng vha. 4-trads BUS
- Kompatibel med Texxon M / MX

2. Montage

1. Åbn kabinettet af tradudvidelse. Løsn de 3 skruer og fjern printpladen fra apparatets bagvæg.
2. Brug bagsiden af tradudvidelse til at markere borehullerne på det ønskede montagested. Bor de tilsvarende huller og sæt plugs i borehullerne.
3. Stik kablet fra 4-trads BUS'en gennem abningen pa bagsiden af modulolet.
4. Fastgør kabinettets bagside med passende skruer på det ønskede monteringssted og isæt printkortet igen.
5. Luk udvidelsesmodulet, när du har foretaget ledningsføringen.

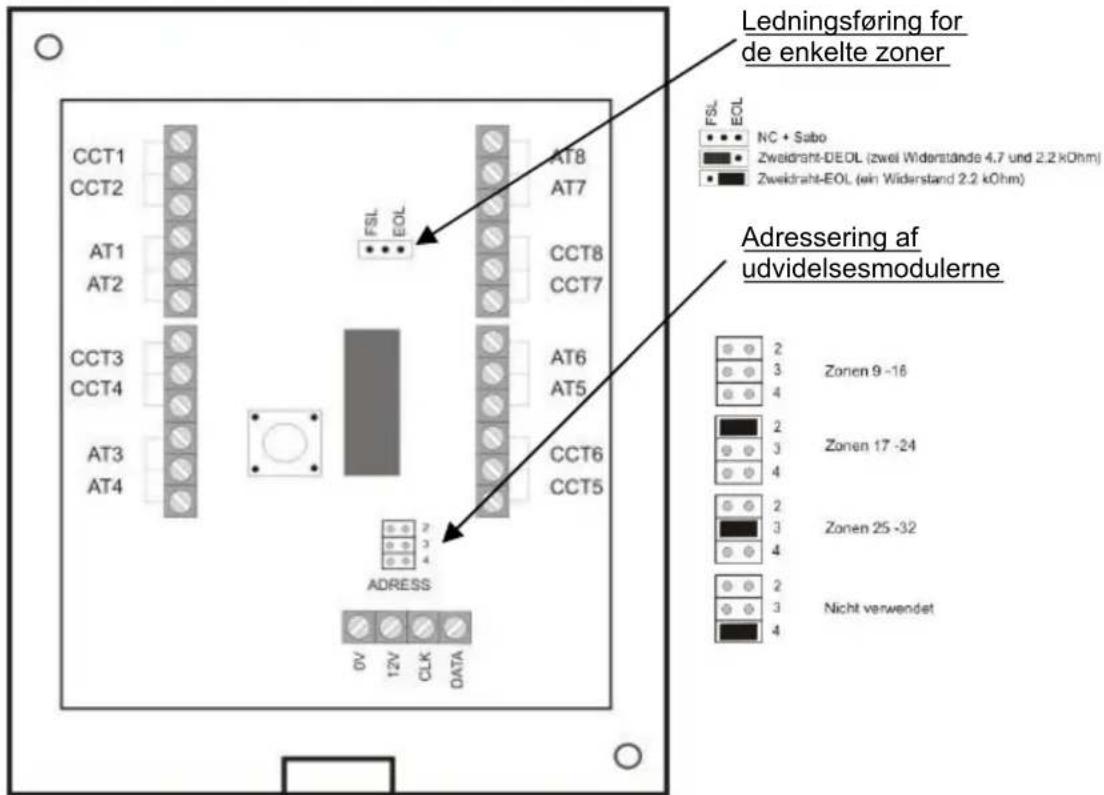

3. Komponenternes betegnelser

Tilslut de 4 kabler fra centralensCOMMunikations-BUS til dataBUS'en som beskrevet i centralens installationsvejledning. Ekstra modulera tilsluttes parallelt til donne BUS. En skelenmellem zoneomraderne foretages vha. adressering af modulerne.

Derudover er det nødvendigt at fastlægge zoneledningsføringens art. Centralens og udvidelsesimodulerneszonetyper kan adskille sig fra hinanden.

BEMAERK:

Ved idriftsættelsen registrarer alarmcentralen automatisk, hvilke zoner der er belagt af udvidelsesmodulerne ved hjælp af ledningsføringen for de enkelte zoner og moduladresseringen.

4. Ledningsføring

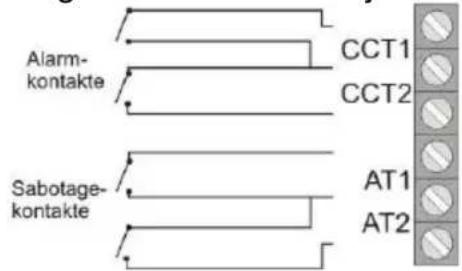

4.1 NC+SABO

Den pagaelende meldekontakt lukker alarmzonen. Der indsættes ikke yderligere modstande i linjerne.

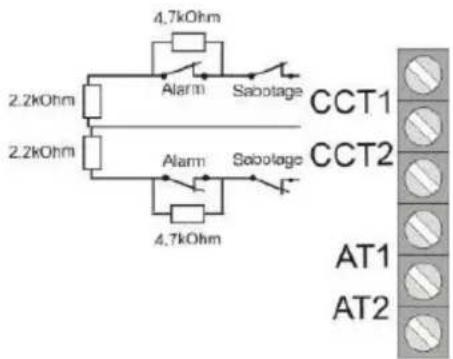

4.2 DEOL

For haver meldelinje (CCT) er der samtidig alarm- og sabotageovervågning. Der er brug for to forskellige modstande (omfattet af leveringsomfanget).

4.3 EOL

Ledningsføringen ist. EOL (1 modstand) anvendes - ligesom i alarmcentralen -/DDKE!

5. Tekniske data

Zoner	8 trådzonemerd tilhørendesabotagezoner	Driftsspænding	12 V DC
		Strømforbrug	Maks. 30mA
Mål (h xb x d)	220 x 135 x 45mm	Vægt	330 g
