BRUGSANVISNING HDCC72560 ABUS

Vigtige henvisninger og FAQs vedrørende dette produkt og andre produkter findes på internetsiden www.abus.com

Version 1.0 Dansk oversættelse af den originale tyske betjeningsvejledning. Opbevares til fremtidig anvendelse!2 Dansk Indledning Kære kunde Tak, fordi du har valgt at købe dette produkt. Hermed erklærer ABUS Security-Center, at kameraerne HDCC62560 og HDCC72560 opfylder kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU. Den fulde tekst fra EU-overensstemmelseserklæringen findes på følgende internetadresser: www.abus.com/product/HDCC62560 www.abus.com/product/HDCC72560 For at kunne bibeholde denne tilstand og sikre en ufarlig drift skal du som bruger følge denne betjeningsvejledning! Læs hele betjeningsvejledningen igennem før idriftsættelsen af produktet, og overhold alle betjenings- og sikkerhedshenvisninger! Alle indeholdte firmanavne og produktbetegnelser er varemærker, der tilhører den pågældende ejer. Alle rettigheder forbeholdes. I tilfælde af spørgsmål bedes du henvende dig til din installatør eller forhandler!

Datalagringen er underlagt de nationale retningslinjer om beskyttelse af persondata. Ansvarsfritagelse Denne betjeningsvejledning er udarbejdet meget omhyggeligt. Hvis du alligevel finder udeladelser eller unøjagtigheder, bedes du meddele os dette skriftligt på den ovenfor anførte adresse. ABUS Security-Center GmbH påtager sig intet ansvar for tekniske og typografiske fejl og forbeholder sig retten til på ethvert tidspunkt uden forudgående varsel at ændre produktet og betjeningsvejledningerne. ABUS Security-Center er ikke ansvarlig for direkte og indirekte følgeskader, der opstår i forbindelse med dette produkts udstyr, funktion og anvendelse. Der gælder ingen garanti for indholdet i dette dokument.3 Dansk Symbolforklaring Symbolet med lynet i trekanten anvendes, når der er helbredsfare, f.eks. på grund af elektrisk stød. Et udråbstegn, der befinder sig i trekanten, gør opmærksom på vigtige henvisninger i betjeningsvejledningen, som ubetinget skal overholdes. Dette symbol vises, når du skal have særlige tips og henvisninger vedr. betjeningen. Opremsninger

Opremsninger med fastlagt rækkefølge i teksten eller advarsel.

Opremsninger uden fastlagt rækkefølge i teksten eller advarsel. Korrekt anvendelse Brug kun udstyret til det formål, som det er blevet bygget og udviklet til! Enhver anden anvendelse anses for at være ukorrekt! Vigtige sikkerhedshenvisninger Generelt Inden du bruger udstyret første gang, skal du læse følgende anvisninger grundigt igennem og overholde alle advarsler, også selvom du føler dig fortrolig med håndteringen af elektronisk udstyr.

Ved skader, der skyldes manglende overholdelse af denne betjeningsvejledning, bortfalder garantien. Vi påtager os intet ansvar for følgeskader! Vi påtager os intet ansvar i forbindelse med materielle skader og/eller personskader, der skyldes ukorrekt håndte ring eller manglende overholdelse af sikkerhedshenvisningerne. I sådanne tilfælde bortfalder enhver form for garanti! Opbevar denne håndbog omhyggeligt som fremtidig reference. Hvis du sælger eller giver udstyret videre, er det vigtigt, at også denne vejledning følger med. Følgende sikkerheds- og farehenvisninger anvendes ikke kun til at beskytte dit helbred, men også til at beskytte udstyret. Læs følgende punkter grundigt igennem:4 Dansk Strømforsyning Tilslut kun dette udstyr til en strømkilde, der leverer den netspænding, der er anført på typeskiltet. Hvis du ikke er sikker på, hvilken netspænding der findes hos dig, skal du kontakte dit el-forsyningsselskab. Afbryd udstyret fra netstrømforsyningen, før der udføres vedligeholdelses- eller installationsarbejder Udstyret afbrydes kun helt fra strømnettet, hvis strømforsyningen fjernes. For at koble udstyret helt fra strømforsyningen skal netstikket trækkes ud af netstikdåsen. For at undgå brandfare bør udstyrets netstik trækkes ud af netstikdåsen, hvis udstyret ikke skal bruges i en længere periode. Overbelastning / overspænding Træk stikket ud af stikdåsen inden en storm og/eller et uvejr, hvis der er fare for lynnedslag, eller slut udstyret til en uafbrudt strømforsyning. Undgå at overbelaste stikdåser, forlængerledninger og adaptere, da dette kan medføre brand eller elektrisk stød. Kabler Tag altid fat i alle kabler ved stikket, og træk ikke i selve kablet Tag aldrig fat i kablet med våde hænder, da dette kan medføre en kortslutning eller elektrisk stød. Undlad at stille udstyret, møbler eller andre tunge genstande på kablerne, og pas på, at kablerne ikke bliver bøjet, især ved stikket og ved tilslutningsbøsningerne Bind aldrig en knude på et kabel, og bind det ikke sammen med andre kabler. Alle kabler skal lægges, så ingen træder på dem eller kan falde over dem. Et beskadiget netkabel kan medføre brand eller elektrisk stød. Kontroller netkablet regelmæssigt. Netkabel og netstik må ikke ændres eller manipuleres. Undlad at bruge adapterstik eller forlængerkabler, der ikke svarer til de gældende sikkerhedsstandarder, og undlad at foretage indgreb på strøm- og netkabler. Børn Elektrisk udstyr skal opbevares utilgængeligt for børn! Lad aldrig børn bruge elektrisk udstyr uden opsyn. Børn kan ikke altid se de mulige farer. Smådele kan være livsfarlige, hvis de sluges. Hold også emballagefolie væk fra børn. Der er fare for kvælning! Dette udstyr skal ikke betjenes af børn. Fjedrende dele kan springe ud, hvis udstyret bruges ukorrekt, og kan medføre kvæstelser (f.eks. i øjnene) på børnene. Overvågning Idrifttagningen af overvågningsanlæg kan i bestemte lande være forbudt eller reguleret ved lov. Ejeren skal før idrifttagning af anlægget sørge for, at overvågningen er i overensstemmelse med de lovmæssige rammebetingelser.5 Dansk Placering / driftsomgivelser Stil ingen tunge genstande på udstyret. Udstyret er kun konstrueret til drift i rum med passende temperatur eller luftfugtighed (f.eks. badeværelser) eller uforholdsmæssig høj støvdannelse. Kontroller de tekniske data for de enkelte enheder for at få en nøjagtig angivelse. Vær opmærksom på, at der altid er tilstrækkelig ventilation (undlad at placere udstyret i en reol, på et tykt tæppe, på en seng eller således, at ventilationsåbninger dækkes, og hold mindst 10 cm afstand til alle sider); ingen direkte varmekilder (f.eks. radiatorer) påvirker udstyret; der ikke er direkte sollys eller kraftigt kunstigt lys på udstyr til indendørs brug; udstyret ikke står i umiddelbar nærhed af magnetfelter (f.eks. højtalere); ingen åbne brandkilder (f.eks. brændende stearinlys) står på eller ved siden af udstyret; kontakt med vandsprøjt og -dråber på udstyr til indendørs brug og aggressive væsker undgås, udstyret ikke anvendes i nærheden af vand; udstyret må især aldrig nedsænkes i væske (stil ingen væskefyldte genstande, f.eks. vaser eller drikkevarer, på eller ved siden af udstyret); ingen fremmedlegemer trænger ind i det; udstyret ikke udsættes for kraftige temperatursvingninger, da luftfugtigheden kan kondensere og føre til kortslutninger; udstyret ikke udsættes for uforholdsmæssigt store rystelser og vibrationer. Udpakning Håndtér udstyret meget forsigtigt, når du pakker det ud. Emballage og emballagetilbehør kan genbruges og skal principielt afleveres til genanvendelse. Vi anbefaler dig følgende: Papir, pap og bølgepap eller plastemballage bør afleveres i de dertil beregnede containere. Hvis sådanne containere ikke findes der, hvor du bor, kan du smide dem ud sammen med husholdningsaffaldet.

Advarsel Start med at kontrollere udstyret, hvis den originale emballage er beskadiget. Hvis udstyret er beskadiget, skal du sende det tilbage sammen med emballagen og informere transportfirmaet.6 Dansk Idriftsættelse Før den første idriftsættelse skal alle sikkerheds- og betjeningshenvisninger læses!

Advarsel Sørg ved installation i et eksisterende videoovervågningsanlæg for, at alt udstyr er koblet fra nettet og lavspændingsstrømkredsen! Advarsel Ukorrekt og uprofessionelt arbejde på strømnettet eller på husets installationer er ikke kun en fare for dig selv, men også for andre personer. Træk installationernes kabler, så net- og lavspændingskredse altid forløber adskilt og ikke er forbundet med hinanden på noget sted eller kan forbindes på grund af en defekt. Vedligeholdelse og pleje Vedligeholdelse er nødvendig, hvis udstyret er blevet beskadiget, f.eks. hvis netstik, netkabel eller hus er beskadiget, der er trængt væske eller genstande ind i udstyret, hvis det er blevet udsat for regn eller fugt, eller hvis det ikke fungerer fejlfrit eller er faldet ned. Vedligeholdelse Hvis du konstaterer røgudvikling, unormale lyde eller lugte, skal du straks slukke for udstyret og trække stikket ud af stikdåsen. I disse tilfælde må udstyret ikke anvendes igen, før en fagmand har foretaget en kontrol. Bed kvalificeret fagpersonale om at udføre al vedligeholdelse. Åbn aldrig huset på udstyr eller tilbehør, hvis det ikke er påkrævet. Da der altid er livsfare på grund af elektrisk stød, når huset er åbnet, må du kun åbne huset, når udstyret er uden spænding. På noget udstyr er åbning af udstyret absolut nødvendigt og tilladt til følgende formål:

• Montering af udstyret

• Ilægning af lagermedium (SD-kort eller harddisk)

• Adgang til vigtige funktioner (reset-tast eller WPS-tast) Rengøring Udstyrets hus må kun rengøres med en fugtig klud. Brug ikke opløsningsmidler, spiritus, fortyndere osv. Undlad at bruge følgende substanser: Saltvand, insektfjerner, klor- eller syreholdige opløsningsmidler (salmiak), skurepulver. Tør forsigtigt over overfladen med bomuldskluden, til overfladen er helt tør.

2. Beskrivelse af hardwaren

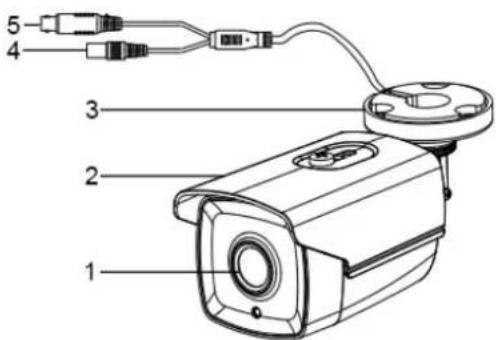

1 Objektiv 2 Solskærm 3 Kameravægbeslag 4 Spændingstilslutning (5,5x2,1 m, hunstik) 5 HD-TVI videoudgang (BNC) 2.2. HDCC72560

1 Kamerabundplade 2 Kamera 3 Kameradæksel 4 Spændingstilslutning (5,5x2,1 m, hunstik) 5 HD-TVI videoudgang (BNC)10 Dansk

VIGTIGT! Under monteringen skal kameraet være afbrudt fra netspændingen. 3.1. HDCC62560

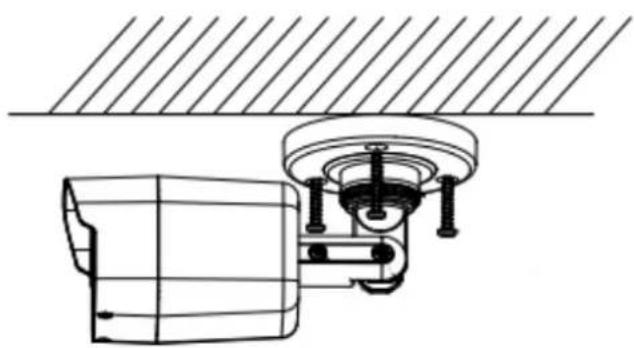

Lim den medfølgende boreskabelon på det ønskede installationssted for kameraet. Bor de nødvendige huller. Brug de medfølgende dyvler og skruer til at fastgøre kameraet. Justering

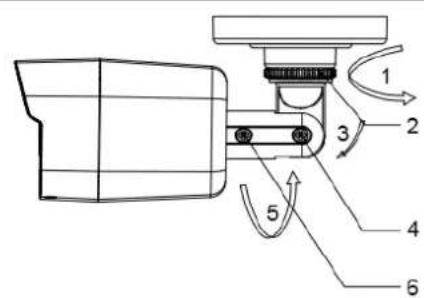

2. Fastgørelsesring til panorering

4. Fastgørelsesring til tiltning

6. Fastgørelsesring til rotation11

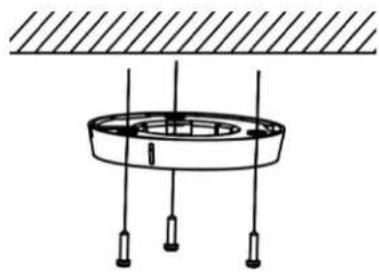

Lim den medfølgende boreskabelon på det ønskede installationssted for kameraet. Bor de nødvendige huller. Drej kameradækslet, til markeringen på kamerabundpladen og indsnittet på kameradækslet er justeret i forhold til hinanden (illustration 1). Fjern kamerabundpladen med en flad genstand (f.eks. en mønt). Brug de medfølgende dyvler og skruer til at fastgøre kamerabundpladen.

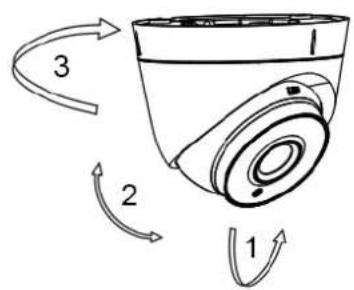

Hvis kablet skal lægges fra siden, skal du ikke fastgøre kamerabundpladen helt, til kamera og kameradæksel er på plads. Læg kameraet på kamerabundpladen, og læg kablerne gennem væggen eller ved siden. Klik kameradækslet på, og juster kamera og kameradæksel. Justering

3.3. Placering af videokablet For at overføre kameraets HD-TVI-videosignal til en HD-TVI-optager skal der tilsluttes et koaksialkabel af typen RG59 med et BNC-stik (hanstik) til tilslutningen, hvor der er påtrykt "TVI". Kabellængden til det næste udstyr må ikke overstige 500 meter (RG6) eller 300 meter (RG59).

Vær opmærksom på, at hvis kablerne lægges ved siden af strømledninger eller andre ledende materialer, kan kameraets billedoverførsel blive forstyrret. Anbefaling: Brug støjdæmpningsfilter TVAC25220 eller TVAC25210 for at minimere forstyrrelserne.12 Dansk

Skærmmenuen (OSD, On-Screen-Display) på dette kamera kan kun åbnes via udstyr med styringsmuligheder (optager, betjeningsenhed). Hent preset 95 for at åbne OSD-menuen. Brug til styring PTZ-piletasterne på dit udstyr og optionen "Iris+" til at åbne, forlade og bekræfte. OSD-menuen findes kun på engelsk. Brug beskrivelsen i punktern e nedenfor til orientering. Optionen "Iris+" kan adskille sig fra udstyr til udstyr MENU FORMAT Vælg videoformat (PAL eller NTFS) LANGUAGE Vælg OSD-sprog MAIN MENU Åbn hovedmenu SET UP (Hovedmenu) AE Åbn belysningsindstillinger AWB Åbn hvidbalanceindstillinger DAY NIGHT Åbn dag-/natindstillinger VIDEO SETTING Åbn videoindstillinger FUNC Åbn funktionsindstillinger RESET Nulstilling af kameraet til fabriksindstillinger SAVE&EXIT Gem indstillinger, og luk OSD EXPOSURE (Belysningsindstillinger) BRIGHNTESS Indstil lysstyrke EXPOSURE MODE Indstil belysningsmodus

• WDR Wide Dynamic Range AGC Automatisk forstærkerregulering

• HIGH Høj SENSE UP Indstil belysningstid RETURN Forlad menu WB (Hvidbalanceindstillinger) MODE Indstilling af modus

• MWB Manuel RGAIN Indstil rød-forstærkning BGAIN Indstil blå-forstærkning RETURN Forlad menu13 Dansk DAY NIGHT (Dag-/natindstillinger) MODE Indstilling af modus

• AUTO Automatisk INFRARED Aktiver/deaktiver infrarød SMART IR Smart IR-niveau

• COLOR Billede er altid i farver

• BW Billede er altid i sort/hvid VIDEO SETTING (Videoindstillinger) CONTRAST Indstil kontrast SHARPNESS Indstil skarphed COLOR GAIN Indstil farve-forstærkning 3DNR Indstil dynamisk støjundertrykkelse MIRROR Spejlvend kamerabillede

• HV Horisontal og vertikal FUNC (Funktionsindstillinger) PRIVACY Åbn privatzonemaskering MOTION Åbn bevægelsesgenkendelse CAMID Åbn kameraets ID-indstillinger DPC Aktiver/deaktiver automatisk korrektion af defekte pixels RETURN Forlad menupunkt PRIVACY / MOTION (Privatzonemaskering / bevægelsesgenkendelse) MODE Aktiver/deaktiver privatzonemaskering / bevægelsesgenkendelse AREA x Rediger zone

• HEIGHT Indstil højde
