BRUGSANVISNING IPCA72520 ABUS
Radioudvidelse med 8 zoner
Installationsvejledning (DK) 31
Ampliamento radio 8 zone
Inden du bruger udstyret første gang, skal du læse følgende anvisninger grundigt igennem og overholde alle advarsler, også selvom du føler dig fortrolig med håndteringen af elektronisk udstyr. Ved skader, der skyldes manglende overholdelse af disse sikkerhedshenvisninger, bortfalder garantien. Vi påtager os intet ansvar for følgeskader!
2. Vigtige sikkerhedshenvisninger
2.1 Strømforsyning
Tilslut kun dette udstyr til en strømkilde, der leverer den netspænding, der er anført på typeskiltet. Hvis du ikke er sikker på, hvilken netspænding der findes hos dig, skal du kontakte dit elforsyningsselskab. Afbryd udstyret fra netstrømforsyningen, før der udføres vedligeholdelses- eller installationsarbejder. Udstyret afbrydes kun helt fra strømnettet, hvis strømforsyningen fjernes. For at undgå brandfare bør udstyrets netstik trækkes ud af netstikdåsen, hvis udstyret ikke skal bruges i en længere periode. Træk stikket ud af stikdåsen inden en storm og/eller et uvejr, hvis der er fare for lynnedslag, eller slut udstyret til en uafbrudt strømforsyning. Undgå at overbelaste stikdåser, forlængerledninger og adaptere, da dette kan medføre brand eller elektrisk stød.
2.2 Børn
Elektrisk udstyr skal opbevares utilgængeligt for børn! Lad aldrig børn bruge elektrisk udstyr uden opsyn. Børn kan ikke altid se de mulige farer. Smådele kan være livsfarlige, hvis de sluges. Hold også emballagefolie væk fra børn. Der er fare for kvælning! Dette udstyr skal ikke betjenes af børn. Fjedrende dele kan springe ud, hvis udstyret bruges ukorrekt, og kan medføre kvæstelser (f.eks. i øjnene) på børnene.
2.3 Placering driftsomgivelser
Stil ingen tunge genstande på udstyret. Udstyret er kun konstrueret til drift i rum med passende temperatur eller luftfugtighed (f.eks. badeværelser) eller uforholdsmæssig høj støvdannelse. Kontroller de tekniske data for de enkelte enheder for at få en nøjagtig angivelse. Sørg for, at der altid er tilstrækkelig ventilation, at ingen direkte varmekilder påvirker udstyret, at der ikke er direkte sollys eller kraftigt kunstigt lys på udstyr til indendørs brug, at udstyret ikke står i umiddelbar nærhed af magnetfelter (f.eks. højtalere), at ingen åbne brandkilder (f.eks. brændende
stearinlys) står på eller ved siden af udstyret, at kontakt med vandsprøjt og -dråber på udstyr til indendørs brug og aggressive væsker undgås, at udstyret ikke anvendes i nærheden af vand, udstyret må især aldrig nedsænkes i væske (stil ingen væskefyldte genstande, f.eks. vaser eller drikkevarer, på eller ved siden af udstyret), at ingen fremmedlegemer trænger ind i det, at udstyret ikke udsættes for kraftige temperatursvingninger, da luftfugtigheden kan kondensere og føre til kortslutninger, at udstyret ikke udsættes for uforholdsmæssigt store rystelser og vibrationer.
3. Karakteristiske træk
Radioudvidelsen med 8 zoner gør det muligt at indlære op til 8 radiomeldere og yderligere 8 radiobetjeninger. Hver radiomelder eller andet radioudstyr har en speciel identifikationskode, der indlæres i radioudvidelse under installationen. Hver kode er krypteret 16 millioner gange. Det garanterer at radioudvidelsen med 8 zoner kun reagerer på de komponenter der er indlært i forvejen.
I visse tilfælde vil du konstatere en reduktion af radioudstyrets rækkevidde. Denne afsvækkelse kan skyldes forskellige ydre påvirkninger. Rækkevidderne kan især reduceres væsentligt i bygninger. Afhængigt af det anvendte materiale vil radiosignalerne enten blive svækket eller endda komplet afgrænset.
4. Montage
-
Afbryd centralens forbindelse til spændingsforsyningen (net og batteri).
-
Fjern skruerne i udvidelsesmodules hus.
-
Åbn kabinettet af radioudvidelsen.
-
Hvis udvidelsen skal installeres på afstand af centralen, skal du bruge bundpladen som boreskabelon. Før ledningen ind gennem bundpladen og skru den fast på væggen.
-
Forbind alle ledninger og sæt jumperne og kontakterne som beskrevet på næste side.
-
Klem bundpladen fast på betjeningsdelen og skru det sammen.
-

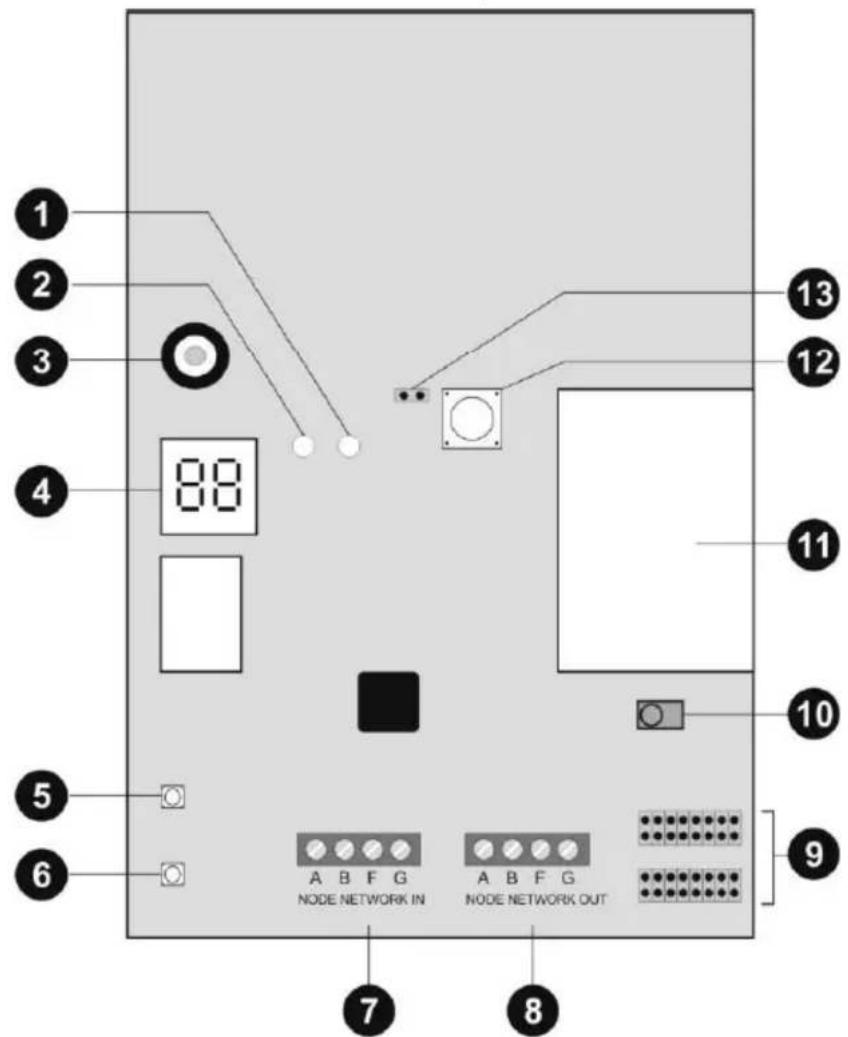

Beskrivelse af komponenterne
Bemærk: Den maksimale afstand til den udvidelse der er længst væk, må ikke overskride 1 km.
Bemærk: Spændingsforsyningen må ikke falde til under 10,5 V DC på udvidelserne (anbefaling min. 12 V DC). Hvis spændingen er for lav, kan du fordoble de spændingsførende ledninger med de øvrige årer eller du kan bruge en yderligere spændingsforsyning.
Inden radioudvidelsen tilsluttes skal du forvisse dig om at spændingsforsyningen til centralen er afbrudt. Den første udvidelse på bussen forbindes med centralen via tilslutningen NODE NETWORK IN (busindgang). Hver efterfølgende udvidelse tilsluttes til NODE NETWORK OUT (busudgang) på den forrige udvidelse.
8.) Busudgang
Sæt jumperne på den passende position på udvidelsen.
Forvis dig om at ingen adresse på bussen anvendes to gange.
10.) Indlæringssensor
11.) Radiomodul
12.) Sabotagekontakt
13.) Jumper sabotagekontakt
6. Programming
6.1 Indstilling af indlæringsmodus
12 V DC jævnspændingsforsyningen skal tilsluttes (fra bussen eller separat spændingsforsyning) for at bringe udvidelsesmodulet i indlæringsmodus. Så snart alle meldere i radioudvidelsen er indlært, gemmes de permanent - også selvom spændingsforsyningen frakobles.
Lige så snart spændingsforsyningen tilsluttes den første gang, vises som det første "88" i displayet og der lyder et kort dobbeltsignal.
For at komme i indlæringsmodus skal du åbne sabotageafbryderen (tag frontafskærmningen af) og derefter trykke på knappen "SELECT". Displayet viser nu "--". Modulet er i indlæringsmodus.
Bemærk: For ikke at miste de indlæerte apparater igen, skal du først forlade udvidelsesmodules indlæringsmodus og derefter fjerne spændingsforsyningen igen.
-
Udvidelsesmodulet skal være i indlæringsmodus.
-
Sørg for, at LED'en på radiokomponenterne, der skal indlæres, peger på indlæringssensoren med en maks. afstand på 10 cm.
-
Aktivér radiokomponenterne (om nødvendigt ved at ud- løse sabotageafbryderen).
LED'en skal være rettet mod udvidelsesmodules indlæringssensor.
- Udvidelsesmodulet udsender en dobbeltlyd når radio-komponenterne er indlært tilfredsstillende. For de in-
dlærte meldere vises nu signalstyrken (maks. 9) til venstre og kanalnummeret til højre. Kanalen tildeles automatisk. En indlært fjernbetjening viser nummeret på de indlærte komponenter ved at vise "t 2" skiftevis med signalstyrken.
Bemærk: Kan radiokomponenterne ikke indlæres, afgiver udvidelsesmodulet en enkelt tone.
- Gentag trinene 2-4 for at indlære yderligere radiokomponenter. Vær opmærksom på at der kan indlæres yderligere maks. 8 radiofjernbetjeninger.
6.2 Tildeling af meldere
- Udvidelsesmodulet skal være i indlæringsmodus.
- Tryk på knappen "SELECT", indtil det ønskede zone-nummer vises.
Hvis visningen blinker, er zonen fri. Hvis visningen er permanent, er zonen optaget. - Gennemfør nu trin 2-4 som beskrevet i afsnittet "Indlæring af radiokomponenter".
6.3 Sletning af radiomeldere
- Udvidelsesmodulet skal være i indlæringsmodus.
- Tryk på knappen "SELECT", indtil det ønskede zone-nummer vises.
- Tryk på knappen "DELETE" i ca. 4 sekunder. Der lyder dobbelt signal og displayet viser "--". Dermed er melde- ren slettet.
6.4 Sletning af andre komponenter
Disse komponenter kan ikke slettes enkeltvist. For at slette en komponent skal alle radiofjernbetjeninger slettes og dem der fortsat skal beholdes, skal indlæres igen.
7. Driftsanvisninger
Radioudvidelsesmodulet kan detektere forskellige fejl og forstyrrelser i radiomelderne og sende dem videre til centralen.
Bemærk: Dise funktioner gælder ikke for fjernbetjeninger og overfaldstaster.
7.1 Visning af signalstyrken
- Udvidelsesmodulet skal være i indlæringsmodus.
-
Tryk på knappen "SELECT", indtil det ønskede zone-nummer eller fjernbetjeningsnummer vises. Begge LED'er på printkortet skal være slukket.
-
Aktivér de pågældende radiokomponenter. Den grønne LED (Pass) viser, at signalstyrken er kraftig nok. Den røde LED (Fail) viser, at signalstyrken ikke er kraftig nok. Displayet viser skiftevist signalstyrken og zone-nummeret.
-
Gentag trinene 2 og 3 for at få vist signalstyrken igen.
7.2 Jamming
Et jamming-signal er et signal, der sender på samme frekvens som radiokomponenterne, og som er kraftigt nok til at fortrænge radiosignalet i mindst 30 sekunder inden for et minut. Ved at sætte jumperen "Jamming" (radiooverlejring) aktiveres denne funktion, der sendes dermed en fejlmelding videre til centralen.
7.3 Supervision
Ved at sætte jumperen "Supervision" (overvågning) til aktiveres denne funktion. Radioudvidelsen giver melding om at der er fejl på en melder hvis den ikke modtager noget signal fra denne melder inden for den programmerede tid.
7.4 Svagt batteri i melderen
Når radiomelderens batterieffekt svækkes, sendes denne melding via radioudvidelsen til centralen.
- Tekniske data
| Strømforbrug | 55 mA maks. ved 12 V DC |
| Zoner | 8 radiozoner for meldere og yderligere op til 8 radio-fjernbetjeninger |
| Display | 2 x 7-segment-LED. Synligt når huset er åbent. |
| Sender | Frekvens: 868,6625 MHzBåndbredde: 20 kHz |
| Sendeeffekt | Max. 10 mW |
| Mål | 220mm x 135mm x 45mm (HxBxD) |
| Vægt | 330g |
| Driftstemperatur | -10° til 55°C |
| Luftfugtighed | maks. 93% |
9. Bortskaffelse

Vigtigt: EU-direktiv 2012/19/EU regulerer den korrekte tilbagetagning, behandling og anvendelse af brugte elektronikapparater. Dette symbol betyder, at med henblik på miljøbeskyttelse skal udstyret efter sin levetid bortskaffes i overensstemmelse med de gældende lovmæssige forskrifter og adskilt fra husholdningsaffald og erhvervsaffald. Bortskaffelsen af det brugte udstyr kan foretages på de respektive officielle indsamlingssteder. Følg de lokale forskrifter, når materialerne bortskaffes. Flere detaljer om tilbagetagelsen (også for lande uden for EU) får du hos dine lokale myndigheder. Ved hjælp af separat indsamling og genanvendelse skånes de naturlige ressourcer, og det sikres, at alle bestemmelser vedrørende beskyttelse af sundhed og miljø overholdes ved genanvendelse af produktet
10. Overensstemmelseserklæring
Hermed erklærer ABUS Security-Center GmbH & Co. KG, at det trådløse anlæg med artikelnummeret AZ4220 er i overensstemmelse med direktivet 2014/53/EU. Den fulde tekst fra EU-overensstemmelseserklæringen findes på følgende internet-adresse: www.abus.com Artikelsøgning AZ4220/downloads. Overensstemmelseserklæringen kan også rekvireres på følgende adresse:
