Versione 1.0 Istruzioni per l’uso originali in lingua tedesca. Conservarle per consultazioni future.2 Italiano Introduzione Gentile cliente, La ringraziamo per aver acquistato questo prodotto. ABUS Security-Center dichiara che le telecamere HDCC62560 e HDCC72560 sono conformi alle seguenti direttive UE: direttiva sulla compatibilità elettromagnetica EMC 2014/30/UE e direttiva RoHS 2011/65/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo internet: www.abus.com/product/HDCC62560 www.abus.com/product/HDCC72560 Al fine di preservare tale stato e garantire un funzionamento sicuro, l'utente è tenuto a osservare le presenti istruzioni per l'uso. Prima di mettere in funzione il prodotto, leggere tutte le istruzioni per l’uso, facendo attenzione alle avvertenze sull’uso e sulla sicurezza. Tutti i nomi di aziende e prodotti ivi riportati sono marchi depositati dei rispettivi proprietari. Tutti i diritti riservati. In caso di dubbi rivolgersi al proprio installatore o rivenditore partner specializzato.

L'archiviazione dei dati è soggetta alle direttive relative alla tutela dei dati personali nei singoli Paesi. Esclusione di responsabilità Le presenti istruzioni per l’uso sono state redatte con la massima cura. Se dovesse tuttavia riscontrare omissioni o imprecisioni, La preghiamo di comunicarcele per iscritto all’indirizzo riportato qui sopra. ABUS Security-Center GmbH non si assume alcuna responsabilità per errori tecnici o tipografici e si riserva il diritto di apportare in qualsiasi momento modifiche al prodotto e alle istruzioni per l'uso senza previa comunicazione. ABUS Security-Center non è perseguibile né responsabile per danni diretti e indiretti subiti in relazione all’equipaggiamento, al rendimento e all’impiego del presente prodotto. Non si fornisce alcuna garanzia per il contenuto del presente documento.3 Italiano Spiegazione dei simboli Il simbolo con un fulmine all'interno del triangolo viene utilizzato se sussistono pericoli per la salute, ad es. in seguito a scosse elettriche. Il punto esclamativo all'interno di un triangolo rimanda ad avvertenze importanti contenute nelle presenti istruzioni per l'uso, che è assolutamente necessario osservare. Questo simbolo indica consigli particolari e avvertenze sull'uso del dispositivo. Elenchi

Elenchi con sequenza stabilita nel testo o avvertenza.

Elenchi senza sequenza stabilita nel testo o avvertenza. Conformità d’uso Utilizzare questo apparecchio esclusivamente per lo scopo per il quale è stato progettato e realizzato! Qualsiasi altro impiego è considerato non conforme! Avvertenze importanti sulla sicurezza Informazioni generali Prima di utilizzare l’apparecchio per la prima volta, leggere attentamente le seguenti istruzioni e rispettare tutte le avvertenze, anche se si ha già familiarità con l’uso di apparecchi elettronici.

In caso di danni derivanti dal mancato rispetto delle presenti istruzioni per l’uso, il diritto alla garanzia decade. È esclusa la responsabilità per danni indiretti. È esclusa la responsabilità per danni a cose o a persone dovuti a un uso improprio o alla mancata osservanza delle avvertenze sulla sicurezza. In tali casi il diritto alla garanzia decade. Conservare accuratamente il presente manuale per consultazioni future. Se l'apparecchio viene venduto o ceduto a terzi, consegnare anche le presenti istruzioni per l’uso. Le seguenti avvertenze sulla sicurezza e sui pericoli non servono solamente per proteggere la Sua salute ma anche per proteggere il dispositivo. La invitiamo a leggere attentamente i seguenti punti:4 Italiano Alimentazione elettrica Collegare l'apparecchio esclusivamente a sorgenti di alimentazione che forniscono la tensione di rete indicata sulla targhetta. Se non si conosce con sicurezza il tipo di alimentazione elettrica a disposizione, rivolgersi all’azienda elettrica locale. Scollegare l'apparecchio dalla rete di alimentazione elettrica prima di eseguire interventi di manutenzione o installazione. L'apparecchio è completamente scollegato dall'alimentazione elettrica quando il suo l'alimentatore viene rimosso. Per scollegare completamente l'apparecchio dalla rete elettrica, estrarre la spina di alimentazione dalla presa di corrente. Per evitare il pericolo di incendio, estrarre la spina di alimentazione dalla presa di corrente se si prevede di non utilizzare l'apparecchio per un lungo periodo di tempo. Sovraccarico/sovratensione In caso di tempesta o temporale con pericolo di fulmini, scollegare l'apparecchio dalla rete elettrica oppure collegarlo a un gruppo di continuità. Evitare di sovraccaricare prese di corrente, cavi di prolunga e adattatori, in quanto potrebbero verificarsi incendi o scosse elettriche. Cavi Estrarre sempre tutti i cavi afferrando la spina e non il cavo. Non toccare mai il cavo di alimentazione con le mani bagnate poiché potrebbe verificarsi un cortocircuito o una scarica elettrica. Non posizionare mai l'apparecchio, mobili o altri oggetti pesanti sui cavi e prestare attenzione a non piegarli, soprattutto in corrispondenza della spina e delle prese di collegamento. Non annodare mai un cavo e non collegarlo mai ad altri cavi. Posare tutti i cavi in modo tale che nessuno possa calpestarli o inciamparvi. Un cavo di alimentazione danneggiato può causare un incendio o una scarica elettrica. Eseguire controlli regolari sul cavo di alimentazione. Non modificare né manipolare il cavo di rete e la spina di alimentazione. Non utilizzare adattatori o cavi di prolunga che non siano conformi alle norme di sicurezza in vigore e non intervenire sui cavi di alimentazione. Bambini Gli apparecchi elettrici non devono essere lasciati alla portata dei bambini! Non lasciare mai che i bambini utilizzino da soli gli apparecchi elettrici. I bambini non sono sempre in grado di riconoscere i possibili pericoli. Piccole parti, se ingerite, possono diventare mortali. Anche gli imballaggi devono essere tenuti lontano dalla portata dei bambini. Rischio di soffocamento! Il presente apparecchio non è destinato a essere usato da bambini. In caso d'impiego errato, le parti elastiche possono saltare fuori e ferire i bambini (ad es. agli occhi). Sorveglianza La messa in funzione di impianti per la sorveglianza in determinati Paesi può essere vietata oppure regolamentata per legge. Prima della messa in funzione dell'impianto, l'utente deve accertarsi che la sorveglianza si svolga nell'ambito delle rispettive normative di legge.5 Italiano Luogo di installazione/ambiente di esercizio Non appoggiare oggetti pesanti sull'apparecchio. L'apparecchio è concepito solamente per il funzionamento in ambienti con temperature o umidità dell'aria adeguate (ad es. in bagno) o in luoghi esposti a un eccessivo accumulo di polvere. Per informazioni più precise verificare i dati tecnici del singolo apparecchio. Accertarsi sempre che: sia presente una ventilazione adeguata (non posizionare l'apparecchio su scaffali, su tappeti spessi, su un letto o in modo che la fessura di ventilazione venga coperta, e lasciare attorno a tutto l'apparecchio una distanza di almeno 10 cm); sull'apparecchio non agiscano fonti di calore dirette (ad es. riscaldamenti); gli apparecchi per gli ambienti interni non vengano esposti alla luce solare diretta o ad un'intensa luce artificiale; l'apparecchio non si trovi vicino a campi magnetici (ad es. altoparlanti); non siano presenti sorgenti di fiamma nuda (ad es. candele accese) sopra e vicino all'apparecchio; gli apparecchi per gli ambienti interni non vengano mai a contatto con spruzzi o gocce d’acqua e liquidi aggressivi; l'apparecchio non venga attivato vicino all’acqua, in particolare che non venga mai immerso in liquidi (non collocare mai oggetti riempiti con liquidi, ad es. vasi o bevande, sopra o vicino all'apparecchio); nell'apparecchio non penetrino corpi estranei; l'apparecchio non venga mai esposto a forti sbalzi di temperatura, poiché l’umidità dell’aria potrebbe causare condensa e quindi cortocircuiti; l'apparecchio non sia soggetto a scosse e/o vibrazioni eccessive. Disimballaggio Maneggiare l'apparecchio con la massima attenzione mentre lo si disimballa. Gli imballaggi e i rispettivi accessori sono materiali riciclabili e devono quindi essere smaltiti di conseguenza. Si consiglia quanto segue: Carta, cartone, cartone ondulato e parti di imballaggi in plastica devono essere raccolti negli appositi contenitori. Se tali recipienti non fossero ancora disponibili nelle vicinanze della propria abitazione, smaltire questi materiali come rifiuti domestici.

Avvertenza Se l'imballaggio originale dovesse presentare danni, controllare subito l'apparecchio. Se l'apparecchio risulta danneggiato, rispedirlo con l'imballaggio e informare il servizio consegne.6 Italiano Messa in funzione Prima della messa in funzione iniziale, è necessario assicurarsi che vengano osservate tutte le avvertenze sulla sicurezza e sull'utilizzo.

Avvertenza In caso di installazione all'interno di un impianto di videosorveglianza preesistente, accertarsi che tutti gli apparecchi siano separati dal circuito di alimentazione e di bassa tensione. Avvertenza Interventi sulla rete elettrica o sugli impianti domestici svolti in maniera non appropriata o non professionale rappresentano un pericolo non solo per se stessi ma anche per gli altri. Cablare gli impianti in modo tale che i circuiti elettrici e di bassa tensione rimangano sempre separati, non siano collegati fra loro in nessun punto e non possano nemmeno essere collegati accidentalmente. Manutenzione e cura È necessario eseguire lavori di manutenzione se l'apparecchio è stato danneggiato, ad es. se la spina, il cavo di alimentazione o l'alloggiamento sono danneggiati, se all'interno dell'apparecchio sono penetrati liquidi o corpi estranei, se l'apparecchio è stato esposto a pioggia o umidità e se non funziona perfettamente o è caduto a terra. Manutenzione Qualora vengano rilevati fumo, odori o rumori insoliti provenienti dall'apparecchio, spegnerlo immediatamente ed estrarre la spina dalla presa di corrente. In questi casi, non continuare a utilizzare l'apparecchio senza far prima eseguire un controllo a un tecnico. Fare eseguire i lavori di manutenzione esclusivamente a personale tecnico qualificato. Non aprire l'alloggiamento dell'apparecchio o degli accessori se non richiesto. Poiché quando l'alloggiamento è aperto sussiste il pericolo di morte in seguito a scarica elettrica, aprire l'alloggiamento solo se il dispositivo è scollegato dalla corrente. Per alcuni apparecchi è necessario e consentito aprire l'alloggiamento per svolgere le seguenti azioni:

• Montaggio dell'apparecchio

• Inserimento di un supporto di memoria (scheda SD o disco rigido)

• Accesso a funzioni importanti (tasto di reset o tasto WPS) Pulizia Pulire l'alloggiamento dell'apparecchio solo con un panno umido. Non utilizzare detergenti, alcool, diluenti e simili, né le seguenti sostanze: acqua salata, insetticidi, solventi a base di cloro o acidi (ammoniaca), polvere abrasiva. Strofinare delicatamente la superficie con un panno di cotone finché non risulta asciutta.

HDCC62560 Telecamera Analogica Esterna HD 1080p Alimentatore, 12 V DC/1 A (UE, UK, AU) Dima di foratura Cavo combinato da 30 m Materiale di montaggio Istruzioni HDCC72560 Telecamera Dome Analogica Esterna HD 1080p Alimentatore, 12 V DC/1 A (UE, UK, AU) Dima di foratura Cavo combinato da 30 m Materiale di montaggio Istruzioni9 Italiano

2. Descrizione dell’hardware

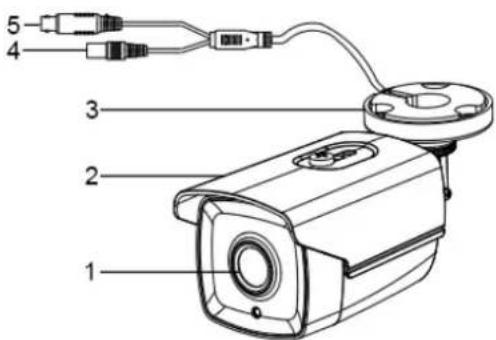

1 Obiettivo 2 Aletta parasole 3 Supporto a parete per la telecamera 4 Collegamento elettrico (5,5 x 2,1 mm, spina coassiale) 5 Uscita video HD-TVI (BNC) 2.2. HDCC72560

1 Piastra di base della telecamera 2 Telecamera 3 Cappuccio della telecamera 4 Collegamento elettrico (5,5 x 2,1 mm, spina coassiale) 5 Uscita video HD-TVI (BNC)10 Italiano

3. Montaggio / installazione

ATTENZIONE! Durante il montaggio la telecamera deve essere scollegata dalla rete elettrica. 3.1. HDCC62560

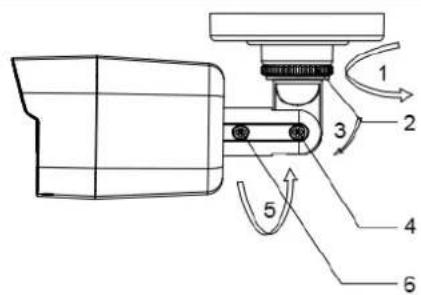

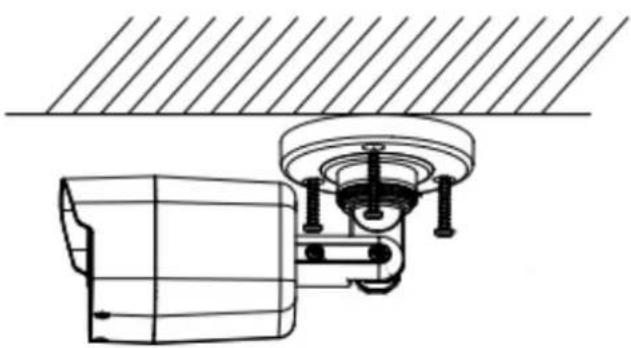

Incollare la dima di foratura in dotazione nel punto in cui si desidera installare la telecamera. Trapanare i fori necessari. Utilizzare i tasselli e le viti in dotazione per fissare la telecamera. Orientamento:

2. Anello di fissaggio per orientamento

3. Inclinazione: 0-180°

4. Vite di fissaggio per inclinazione

5. Rotazione: 0-360°

6. Vite di fissaggio per rotazione11

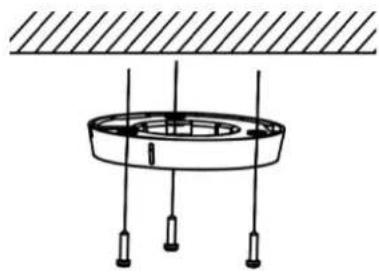

Incollare la dima di foratura in dotazione nel punto in cui si desidera installare la telecamera. Trapanare i fori necessari. Ruotare il cappuccio della telecamera fino a quando la marcatura della piastra di base è perfettamente sovrapposta alla tacca del cappuccio (figura 1). Rimuovere la piastra di base della telecamera con un oggetto piatto (ad es. una moneta). Utilizzare i tasselli e le viti in dotazione per fissare la piastra di base della telecamera.

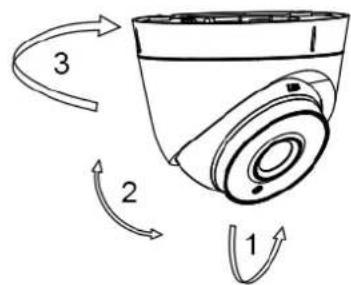

Se la posa dei cavi deve essere eseguita lateralmente, non fissare completamente la piastra di base della telecamera fino a quando la telecamera e il cappuccio non saranno al loro posto. Appoggiare la telecamera alla piastra di base e posare i cavi nel muro o lateralmente. Chiudere il cappuccio e orientare la telecamera e il cappuccio. Orientamento:

1. Rotazione: 0-360°

2. Inclinazione: 0-75°

3. Orientamento: 0-360°

3.3. Installazione del cavo video Per trasmettere il segnale video HD-TVI della telecamera a un registratore HD-TVI, collegare all’attacco con la dicitura "TVI" un cavo coassiale di tipo RG59 con connettore BNC (maschio). La lunghezza del cavo fino all’apparecchio successivo non deve essere superiore a 500 m (RG6) o 300 m (RG59).

Se i cavi vengono posati in prossimità di linee elettriche o altri materiali conduttori, è possibile che si verifichino disturbi alla trasmissione delle immagini della telecamera. Impostazione consigliata: utilizzare il filtro schermante TVAC25220 o TVAC25210 per minimizzare i disturbi.12 Italiano

Il menu su schermo (OSD, On-Screen-Display) di questa telecamera può essere aperto soltanto con un dispositivo con funzioni di comando (registratore, dispositivo di comando). Per aprire il menu OSD accedere al preset 95. Per la gestione utilizzare i tasti freccia PTZ del dispositivo e l'opzione "Iris+" per aprire, chiudere e confermare. Il menu OSD è disponibile solo in inglese. Utilizzare per orientamento la descrizione dei punti qui sotto. L'opzione "Iris+" può variare a seconda del dispositivo MENU FORMAT Selezionare formato video (PAL o NTFS) LANGUAGE Selezionare lingua OSD MAIN MENU Aprire menu principale SET UP (Menu principale) AE Aprire impostazioni illuminazione AWB Aprire impostazioni compensazione del bianco DAY NIGHT Aprire impostazioni giorno/notte VIDEO SETTING Aprire impostazioni video FUNC Aprire impostazioni di funzionamento RESET Ripristinare telecamera alle impostazioni di fabbrica SAVE&EXIT Salvare impostazioni e chiudere OSD EXPOSURE (Impostazioni illuminazione) BRIGHNTESS Impostare luminosità EXPOSURE MODE Impostare modalità di illuminazione

• BLC Compensazione del controluce BLC LEVEL Impostare livello

• WDR Wide Dynamic Range AGC Regolazione automatica dei rinforzi

• HIGH Alta SENSE UP Impostare modalità RETURN Uscire dal menu WB (Impostazioni compensazione del bianco) MODE Impostare modalità

• MWB Manuale RGAIN Impostare saturazione rosso BGAIN Impostare saturazione blu RETURN Uscire dal menu13 Italiano DAY NIGHT (Impostazioni giorno/notte) MODE Impostare modalità

• AUTO Automatico INFRARED Attivare/disattivare infrarossi SMART IR Livello IR Smart

• COLOR L'immagine è sempre a colori

• BW L'immagine è sempre in bianco e nero VIDEO SETTING (Impostazioni video) CONTRAST Impostare contrasto SHARPNESS Impostare nitidezza COLOR GAIN Impostare saturazione 3DNR Impostare eliminazione dinamica dei rumori di fondo MIRROR Capovolgere immagine telecamera

• HV Orizzontale e verticale FUNC (Impostazioni di funzionamento) PRIVACY Aprire mascheratura delle zone private MOTION Aprire rilevamento del movimento CAMID Aprire impostazioni ID telecamera DPC Attivare/disattivare correzione automatica dei pixel difettosi RETURN Uscire dalla voce di menu PRIVACY / MOTION (Mascheratura delle zone private/rilevamento del movimento) MODE Attivare/disattivare mascheratura delle zone private/rilevamento del movimento AREA x Elaborare zona

• DISPLAY Attivare/disattivare avvisi

• X POSITION Impostare posizione asse X

• Y POSITION Impostare posizione asse Y

• WIDTH Impostare larghezza

• HEIGHT Impostare altezza

• RETURN Uscire dal menu SENSITIVITY Impostare la sensibilità COLOR Impostare colore TRANSPARENCY Attivare/disattivare trasparenza RETURN Uscire dalla voce di menu CAMID SETTING (Impostazioni ID telecamera) MODE Attivare/disattivare avviso CAMID Impostazioni ID telecamera X POSITION Impostare posizione asse X Y POSITION Impostare posizione asse Y RETURN Uscire dalla voce di menu
