MANUALE UTENTE HDCC32560 ABUS

① Istruzioni per l'uso

HDCC32560 / HDCC42560

Avvertenze importanti e FAQ su questo e altri prodotti alla pagina Internet

www.abus.com

Versione 1.0

Istruzioni per l'uso originali in lingua tedesca.

Conservarle per consultazioni future.

Introduzione

Gentile cliente,

La ringraziamo per aver acquistato questo prodotto.

ABUS Security-Center dichiara che le telecamere HDCC32560 e HDCC42560 sono conformi alle seguenti direttive UE: direttiva sulla compatibilità elettromagnetica EMC 2014/30/UE e direttiva RoHS 2011/65/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo internet:

Al fine di preservare tale stato e garantire un funzionamento sicuro, l'utente è tenuto a osservare le presenti istruzioni per l'uso.

Prima di mettere in funzione il prodotto, leggere tutte le istruzioni per l'uso, facendo attenzione alle avvertenze sull'uso e sulla sicurezza.

Tutti i nomi di aziende e prodotti ivi riportati sono marchi depositati dei rispettivi proprietari. Tutti i diritti riservati.

In caso di dubbi rivolgersi al proprio installatore o rivenditore partner specializzato.

L'archiviazione dei dati è soggetta alle direttive relative alla tutela dei dati personali nei singoli Paesi.

Esclusione di responsabilità

Le presenti istruzioni per l'uso sono state redatte con la massima cura. Se dovesse tuttavia riscontrare omissioni o imprecisioni, La preghiamo di comunicarcele per iscritto all'indirizzo riportato qui sopra.

ABUS Security-Center GmbH non si assume alcuna responsabilità per errori tecnici o tipografici e si riserva il diritto di apportare in qualsiasi momento modifiche al prodotto e alle istruzioni per l'uso senza previa comunicazione.

ABUS Security-Center non è perseguibile né responsabile per danni diretti e indiretti subiti in relazione all'equipaggiamento, al rendimento e all'impiego del presente prodotto. Non si fornisce alcuna garanzia per il contenuto del presente documento.

Spiegazione dei simboli

	Il simbolo con un fulmine all'interno del triangolo viene utilizzato se sussistono pericoli per la salute, ad es. in seguito a scosse elettriche.
	Il punto esclamativo all'interno di un triangolo rimanda ad avvertenze importanti contenute nelle presenti istruzioni per l'uso, che è assolutamente necessario osservare.
	Questo simbolo indica consigli particolari e avvertenze sull'uso del dispositivo.

Elenchi

1. ...2. ...	Elenchi con sequenza stabilita nel testo o avvertenza.
• ...• ...	Elenchi senza sequenza stabilita nel testo o avvertenza.

Conformità d'uso

Utilizzare questo apparecchio esclusivamente per lo scopo per il quale è stato progettato e realizzato! Qualsiasi altro impiego è considerato non conforme!

Avvertenze importanti sulla sicurezza

Informazioni generali

Prima di utilizzare l'apparecchio per la prima volta, leggere attentamente le seguenti istruzioni e rispettare tutte le avvertenze, anche se si ha già familiarità con l'uso di apparecchi elettronici.

	In caso di danni derivanti dal mancato rispetto delle presenti istruzioni per l’uso, il diritto alla garanzia decade. È esclusa la responsabilità per danni indiretti.
	È esclusa la responsabilità per danni a cose o a persone dovuti a un uso improprio o alla mancata osservanza delle avvertenze sulla sicurezza. In tali casi il diritto alla garanzia decade.

Conservare accuratamente il presente manuale per consultazioni future.

Se l'apparecchio viene venduto o ceduto a terzi, consegnare anche le presenti istruzioni per l'uso. Le seguenti avvertenze sulla sicurezza e sui pericoli non servono solamente per proteggere la Sua salute ma anche per proteggere il dispositivo. La invitiamo a leggere attentamente i seguenti punti:

Alimentazione elettrica

• Collegare l'apparecchio esclusivamente a sorgenti di alimentazione che forniscono la tensione di rete indicata sulla targhetta. Se non si conosce con sicurezza il tipo di alimentazione elettrica a disposizione, rivolgersi all'azienda elettrica locale.
• Scollegare l'apparecchio dalla rete di alimentazione elettrica prima di eseguire interventi di manutenzione o installazione.
• L'apparecchio è completamente scollegato dall'alimentazione elettrica quando il suo l'alimentatore viene rimosso.
• Per scollegare completamente l'apparecchio dalla rete elettrica, estrarre la spina di alimentazione dalla presa di corrente.
• Per evitare il pericolo di incendio, estrarre la spina di alimentazione dalla presa di corrente se si prevede di non utilizzare l'apparecchio per un lungo periodo di tempo.

Sovraccarico/sovratensione

• In caso di tempesta o temporale con pericolo di fulmini, scollegare l'apparecchio dalla rete elettrica oppure collegarlo a un gruppo di continuità.
• Evitare di sovraccaricare prese di corrente, cavi di prolunga e adattatori, in quanto potrebbero verificarsi incendi o scosse elettriche.

Cavi

• Estrarre sempre tutti i cavi afferrando la spina e non il cavo.
  Non toccare mai il cavo di alimentazione con le mani bagnate poiché potrebbe verificarsi un cortocircuito o una scarica elettrica.
  Non posizionare mai l'apparecchio, mobili o altri oggetti pesanti sui cavi e prestare attenzione a non piegarli, soprattutto in corrispondenza della spina e delle prese di collegamento.
• Non annodare mai un cavo e non collegarlo mai ad altri cavi.
• Posare tutti i cavi in modo tale che nessuno possa calpestarli o inciamparvi.
• Un cavo di alimentazione danneggiato può causare un incendio o una scarica elettrica. Eseguire controlli regolari sul cavo di alimentazione.
• Non modificare né manipolare il cavo di rete e la spina di alimentazione.
  Non utilizzare adattatori o cavi di prolunga che non siano conformi alle norme di sicurezza in vigore e non intervenire sui cavi di alimentazione.

Bambini

Gli apparecchi elettrici non devono essere lasciati alla portata dei bambini! Non lasciare mai che i bambini utilizzino da soli gli apparecchi elettrici. I bambini non sono sempre in grado di riconoscere i possibili pericoli. Piccole parti, se ingerite, possono diventare mortali.
- Anche gli imballaggi devono essere tenuti lontano dalla portata dei bambini. Rischio di soffocamento!
Il presente apparecchio non è destinato a essere usato da bambini. In caso d'impiego errato, le parti elastiche possono saltare fuori e ferire i bambini (ad es. agli occhi).

Sorveglianza

• La messa in funzione di impianti per la sorveglianza in determinati Paesi può essere vietata oppure regolamentata per legge.
• Prima della messa in funzione dell'impianto, l'utente deve accertarsi che la sorveglianza si svolga nell'ambito delle rispettive normative di legge.

Luogo di installazione/ambiente di esercizio

Non appoggiare oggetti pesanti sull'apparecchio.

L'apparecchio è concepito solamente per il funzionamento in ambienti con temperature o umidità dell'aria adeguate (ad es. in bagno) o in luoghi esposti a un eccessivo accumulo di polvere. Per informazioni più precise verificare i dati tecnici del singolo apparecchio.

Accertarsi sempre che:

• sia presente una ventilazione adeguata (non posizionare l'apparecchio su scaffali, su tappeti spessi, su un letto o in modo che la fessura di ventilazione venga coperta, e lasciare attorno a tutto l'apparecchio una distanza di almeno 10 cm);
• sull'apparecchio non agiscano fonti di calore dirette (ad es. riscaldamenti);
• gli apparecchi per gli ambienti interni non vengano esposti alla luce solare diretta o ad un'intensa luce artificiale;
• l'apparecchio non si trovi vicino a campi magnetici (ad es. altoparlanti);
• non siano presenti sorgenti di fiamma nuda (ad es. candele accese) sopra e vicino all'apparecchio;
• gli apparecchi per gli ambienti interni non vengano mai a contatto con spruzzi o gocce d'acqua e liquidi aggressivi;
• l'apparecchio non venga attivato vicino all'acqua, in particolare che non venga mai immerso in liquidi (non collocare mai oggetti riempiti con liquidi, ad es. vasi o bevande, sopra o vicino all'apparecchio);
• nell'apparecchio non penetrino corpi estranei;
• l'apparecchio non venga mai esposto a forti sbalzi di temperatura, poiché l'umidità dell'aria potrebbe causare condensa e quindi cortocircuiti;
• l'apparecchio non sia soggetto a scosse e/o vibrazioni eccessive.

Disimballaggio

Maneggiare l'apparecchio con la massima attenzione mentre lo si disimballa.

Gli imballaggi e i rispettivi accessori sono materiali riciclabili e devono quindi essere smaltiti di conseguenza.

Si consiglia quanto segue:

Carta, cartone, cartone ondulato e parti di imballaggi in plastica devono essere raccolti negli appositi contenitori.

Se tali recipienti non fossero ancora disponibili nelle vicinanze della propria abitazione, smaltire questi materiali come rifiuti domestici.

Avvertenza

Se l'imballaggio originale dovesse presentare danni, controllare subito l'apparecchio. Se l'apparecchio risulta danneggiato, rispedirlo con l'imballaggio e informare il servizio consegne.

Messa in funzione

- Prima della messa in funzione iniziale, è necessario assicurarsi che vengano osservate tutte le avvertenze sulla sicurezza e sull'utilizzo.

AvvertenzaIn caso di installazione all'interno di un impianto di videosorveglianza preesistente, accertarsi che tutti gli apparecchi siano separati dal circuito di alimentazione e di bassa tensione.

AvvertenzaInterventi sulla rete elettrica o sugli impianti domestici svolti in maniera non appropriata o non professionale rappresentano un pericolo non solo per se stessi ma anche per gli altri. Cablare gli impianti in modo tale che i circuiti elettrici e di bassa tensione rimangano sempre separati, non siano collegati fra loro in nessun punto e non possano nemmeno essere collegati accidentalmente.

Manutenzione e cura

È necessario eseguire lavori di manutenzione se l'apparecchio è stato danneggiato, ad es. se la spina, il cavo di alimentazione o l'alloggiamento sono danneggiati, se all'interno dell'apparecchio sono penetrati liquidi o corpi estranei, se l'apparecchio è stato esposto a pioggia o umidità e se non funziona perfettamente o è caduto a terra.

Manutenzione

• Qualora vengano rilevati fumo, odori o rumori insoliti provenienti dall'apparecchio, spegnerlo immediatamente ed estrarre la spina dalla presa di corrente. In questi casi, non continuare a utilizzare l'apparecchio senza far prima eseguire un controllo a un tecnico.
• Fare eseguire i lavori di manutenzione esclusivamente a personale tecnico qualificato.
• Non aprire l'alloggiamento dell'apparecchio o degli accessori se non richiesto. Poiché quando l'alloggiamento è aperto sussiste il pericolo di morte in seguito a scarica elettrica, aprire l'alloggiamento solo se il dispositivo è scollegato dalla corrente.
  Per alcuni apparecchi è necessario e consentito aprire l'alloggiamento per svolgere le seguenti azioni:
  • Montaggio dell'apparecchio
• Inserimento di un supporto di memoria (scheda SD o disco rigido)
• Accesso a funzioni importanti (tasto di reset o tasto WPS)

Pulizia

• Pulire l'alloggiamento dell'apparecchio solo con un panno umido.
  Non utilizzare detergenti, alcool, diluenti e simili, né le seguenti sostanze:
  acqua salata, insetticidi, solventi a base di cloro o acidi (ammoniaca), polvere abrasiva.
• Strofinare delicatamente la superficie con un panno di cotone finché non risulta asciutta.

L'apparecchio viene alimentato con tensione pericolosa. Per eseguire i lavori di manutenzione o pulizia, scollegare l'apparecchio dalla rete elettrica.

Indice

1. Dotazione 8
2. Descrizione dell'hardware 9

2.1. HDCC32560 9
2.2. HDCC42560 9

1. Montaggio / installazione.... 10

3.1. HDCC32560 10
3.2. HDCC42560 11
3.3. Installazione del cavo video....11

1. Dotazione

HDCC32560

■ Minitelecamera Dome analogica esterna HD 1080p
■ Alimentatore, 12 V DC/1 A (UE, UK, AU)
- Dima di foratura
■ Cavo combinato da 30 m
- Materiale di montaggio
■ Istruzioni

HDCC42560

■ Minitelecamera analogica esterna HD 1080p
■ Alimentatore, 12 V DC/1 A (UE, UK, AU)
- Dima di foratura
■ Cavo combinato da 30 m
- Materiale di montaggio
■ Istruzioni

2. Descrizione dell'hardware

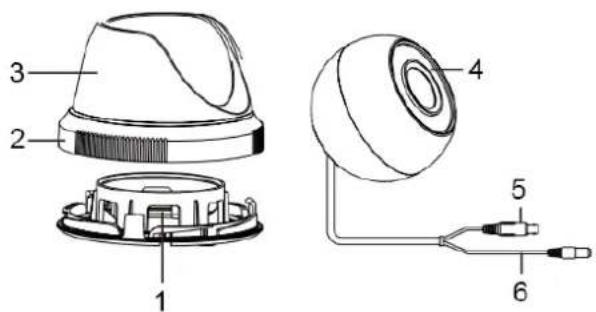

2.1. HDCC32560

1 Piastra di base della telecamera 2 Anello di bloccaggio
3 Cappuccio della telecamera 4 Telecamera
5	Uscita video HD-TVI (BNC)	6	Collegamento elettrico (5,5 x 2,1 mm, spina coassiale)

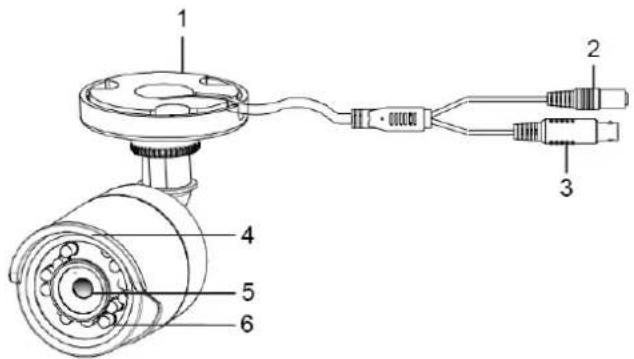

2.2. HDCC42560

1	Supporto a parete per la telecamera	2	Uscita video HD-TVI (BNC)
3	Collegamento elettrico(5,5 x 2,1 mm, spina coassiale)	4	Aletta parasole
5	Obiettivo 6 LED IR

3. Montaggio / installazione

ATTENZIONE!

Durante il montaggio la telecamera deve essere scollegata dalla rete elettrica.

3.1. HDCC32560

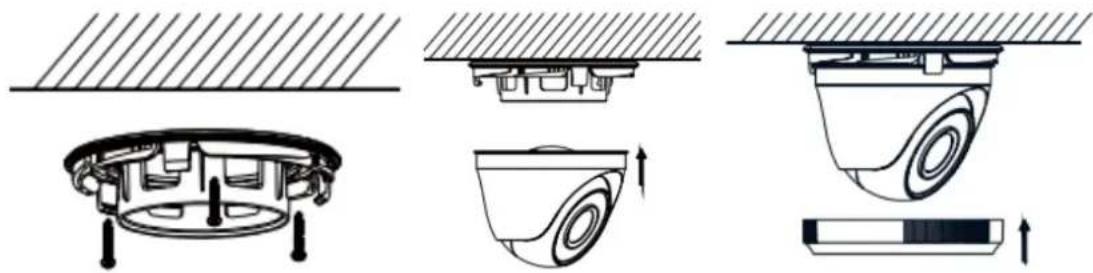

Incollare la dima di foratura in dotazione nel punto in cui si desidera installare la telecamera. Trapanare i fori necessari.

Ruotare l'anello di bloccaggio della telecamera in senso antiorario. Utilizzare i due tiranti nella parte inferiore della piastra di base della telecamera per esercitare una forza opponente.

Utilizzare i tasselli e le viti in dotazione per fissare la piastra di base della telecamera.

Se la posa dei cavi deve essere eseguita lateralmente, non fissare completamente la piastra di base della telecamera fino a quando la telecamera e il cappuccio non saranno al loro posto.

Appoggiare la telecamera alla piastra di base e posare i cavi nel muro o lateralmente. Chiudere il cappuccio e orientare la telecamera e il cappuccio.

Ruotare l'anello di bloccaggio in senso orario per bloccare la telecamera nella posizione desiderata.

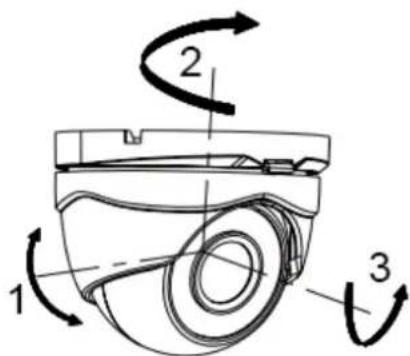

Orientamento:

1. Inclinazione: 0-75°
2. Orientamento: 0-360°
3. Rotazione: 0-360°

3.2. HDCC42560

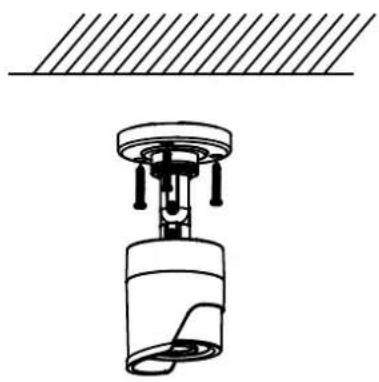

Incollare la dima di foratura in dotazione nel punto in cui si desidera installare la telecamera. Trapanare i fori necessari.

Utilizzare i tasselli e le viti in dotazione per fissare la telecamera.

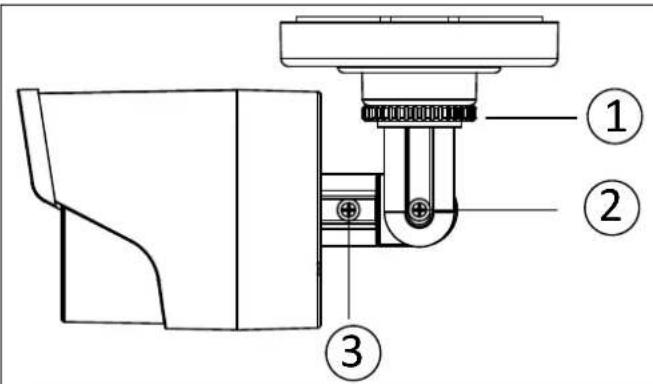

Orientamento:

1. Orientamento: 0-360°
2. Inclinazione: 0-180°
3. Rotazione: 0-360°

3.3. Installazione del cavo video

Per trasmettere il segnale video HD-TVI della telecamera a un registratore HD-TVI, collegare all'attacco con la dicitura "TVI" un cavo coassiale di tipo RG59 con connettore BNC (maschio). La lunghezza del cavo fino all'apparecchio successivo non deve essere superiore a 500 m (RG6) o 300 m (RG59).

Se i cavi vengono posati in prossimità di linee elettriche o altri materiali conduttori, è possibile che si verifichino disturbi alla trasmissione delle immagini della telecamera.Impostazione consigliata:utilizzare il filtro schermante TVAC25220 o TVAC25210 per minimizzare i disturbi.
