HDCC32560 - Veiligheidsalarm ABUS - Gratis gebruiksaanwijzing en handleiding

Merk	ABUS
Model	HDCC32560
Producttype	Mini analoge HD buitendomecamera
Resolutie	1080p (Full HD)
Voeding	12 V DC, 1 A
Video-uitgang	HD-TVI (BNC)
Elektrische aansluiting	Holle plug 5,5 x 2,1 mm
Meegeleverde kabel	Gecombineerde kabel 30 m
Draaihoek	0-360°
Kantelhoek	0-75°
Rotatiehoek	0-360°
Maximale lengte coaxkabel	500 m (RG6) of 300 m (RG59)
Werktemperatuur	Binnen/buiten (niet gespecificeerd)
Onderhoud en reiniging	Reinigen met een vochtige doek; geen oplosmiddelen, alcohol of schurende producten gebruiken.
Veiligheid	Haal de stekker uit het stopcontact voordat u ingrepen uitvoert; gebruik alleen de meegeleverde voeding; open de behuizing niet.
Inhoud van de verpakking	Camera, voeding 12 V/1 A, boormal, gecombineerde kabel 30 m, montagemateriaal, instructies.
Toepassing	Buitenbewaking, vaste installatie

Veelgestelde vragen - HDCC32560 ABUS

Hoe installeer ik de camera HDCC32560?

Plak de boormal op de gewenste plaats, boor de gaten, bevestig de voet met de meegeleverde schroeven en pluggen. Plaats de camera, sluit de kabels aan, stel de camera af en draai de borgring vast.

Wat is de maximale lengte van de videokabel?

Gebruik een coaxkabel RG59 tot 300 meter of RG6 tot 500 meter voor verliesvrije HD-TVI-transmissie.

Hoe maak ik de camera schoon?

Haal de stekker uit het stopcontact en reinig de behuizing met een vochtige doek. Gebruik nooit oplosmiddelen, alcohol of schurende producten.

Kan ik de camera binnenshuis gebruiken?

Ja, hij kan binnenshuis worden gebruikt, maar is ontworpen voor buitengebruik. Zorg dat u zich aan de omgevingsomstandigheden (temperatuur, vochtigheid) houdt.

Wat te doen als het beeld verstoord is?

Controleer of de kabels niet in de buurt van elektrische kabels of storingsbronnen liggen. Gebruik indien nodig een ontstoringsfilter (ref. TVAC25220 of TVAC25210).

Hoe richt ik de camera?

De camera biedt een draaihoek van 0-360°, een kantelhoek van 0-75° en een rotatiehoek van 0-360°. Draai na het afstellen de borgring rechtsom vast.

Welk type voeding moet ik gebruiken?

Gebruik uitsluitend de meegeleverde voeding (12 V DC, 1 A). Een onjuiste voeding kan het apparaat beschadigen.

Werkt de camera 's nachts?

Ja, de camera is uitgerust met infrarood (IR) LED's voor nachtzicht. Het zwart-witbeeld wordt automatisch bij weinig licht ingeschakeld.

Hoe reset ik de camera?

De handleiding vermeldt geen resetknop. Bij problemen de stroom 10 seconden uitschakelen en weer inschakelen.

Waar vind ik de volledige handleiding?

De volledige handleiding is gratis beschikbaar als PDF op de website notice-facile.com of op de ABUS-website (www.abus.com).

GEBRUIKSAANWIJZING HDCC32560 ABUS

NL Gebruikershandleiding

Belangrijke aanwijzingen en FAQ's over dit product en andere producten vindt u op website

www.abus.com

Versie 1.0

Nederlandse vertaling van de originele Duitse handleiding.

Bewaren voor toekomstig gebruik!

Inleiding

Geachte klant,

Hartelijk dank voor de aankoop van dit product.

Hierbij verklaar ik, ABUS Security-Center, dat de camera's HDCC32560 en HDCC42560 voldoen aan de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHS-richtlijn 2011/65/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op de volgende website:

Om deze toestand te behouden en een veilig gebruik te garanderen, dient u als gebruiker deze gebruikershandleiding in acht te nemen!

Lees de complete gebruikershandleiding door voordat u het product in gebruik neemt. Neem alle gebruiks- en veiligheidsinstructies in acht!

Alle genoemde bedrijfs- en productnamen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden.

Neem bij vragen contact op met uw installateur of speciaalzaak!

De gegevensopslag valt onder de voor het land specifieke richtlijnen m.b.t. de bescherming van persoonsgegevens.

Uitsluiting van aansprakelijkheid

Deze gebruikershandleiding is met grote zorgvuldigheid opgesteld. Mocht u toch weglatingen of onnauwkeurigheden ontdekken, informeer ons hierover dan schriftelijk via het bovenstaande adres.

ABUS Security-Center GmbH aanvaardt geen aansprakelijkheid voor technische en typografische fouten en behoudt zich het recht voor te allen tijde, zonder aankondiging vooraf, wijzigingen aan het product en in de gebruikershandleidingen aan te brengen.

ABUS Security-Center is niet aansprakelijk of verantwoordelijk voor directe en indirecte gevolgschade die in verband met de uitrusting, de prestatie en het gebruik van dit product ontstaan. Voor de inhoud van dit document wordt geen enkele garantie gegeven.

Verklaring van symbolen

	Het symbool met de flits in de driehoek wordt gebruikt als er gevaar voor de gezondheid bestaat, bijv. door een elektrische schok.
	Een driehoek met uitroepteken wijst op belangrijke instructies in deze gebruikershandleiding die altijd in acht genomen moeten worden.
	Dit symbool wijst op bijzondere tips en instructies over de bediening.

Opsommingen

1. ...2. ...	Opsommingen met vaste volgorde in de tekst of waarschuwing.
• ...• ...	Opsommingen zonder vaste volgorde in de tekst of waarschuwing.

Beoogd gebruik

Gebruik het apparaat uitsluitend voor het doel waarvoor het werd gebouwd en ontworpen! Ieder ander gebruik geldt als niet beoogd!

Belangrijke veiligheidsinstructies

Algemeen

Lees voordat u het apparaat voor de eerste keer gebruikt nauwkeurig de volgende instructies en let op alle waarschuwingen, zelfs als u vertrouwd bent in de omgang met elektronische apparaten.

	Bij schade die door het niet in acht nemen van deze gebruikershandleiding wordt veroorzaakt, vervalt het recht op garantie. Wij aanvaarden geen aansprakelijkheid voor gevolgschade!
	Wij aanvaarden geen aansprakelijkheid voor materiële schade of letselschade, die door onjuist gebruik of het niet in acht nemen van de veiligheidsinstructies is veroorzaakt. In deze gevallen vervalt ieder recht op garantie!

Bewaar deze handleiding zorgvuldig voor toekomstig gebruik als naslagwerk.

Als u het apparaat verkoopt of doorgeeft, overhandig dan ook deze handleiding.

De volgende veiligheids- en gevareninstructies dienen niet alleen ter bescherming van uw gezondheid, maar zijn ook bedoeld voor de bescherming van het apparaat. Lees de volgende punten aandachtig door:

Stroomvoorziening

• Gebruik dit apparaat alleen op een stroombron die de op het typeplaatje vermelde netspanning levert. Neem contact op met uw energiebedrijf als u niet zeker weet welke stroomvoorziening bij u beschikbaar is.
• Koppel het apparaat los van de netvoeding, voordat u onderhouds- of installatiewerkzaamheden uitvoert
• Het apparaat wordt alleen volledig van het elektriciteitsnet losgekoppeld als de voeding wordt verwijderd.
• Om het apparaat helemaal van het stroomnet te scheiden, moet de netstekker uit het stopcontact worden getrokken.
• Om brandgevaar uit te sluiten, moet de netstekker van het apparaat altijd uit het stopcontact worden getrokken, als het apparaat langere tijd niet wordt gebruikt.

Overbelasting/overspanning

• Voor een storm en/of onweer met het risico van blikseminslag moet u het apparaat loskoppelen van het elektriciteitsnet of moet het apparaat worden aangesloten op een noodvoeding.
• Vermijd overbelasting van stopcontacten, verlengkabels en adapters. Overbelasting kan leiden tot brand of een elektrische schok.

Kabels

• Houd kabels altijd aan de stekker vast en trek niet aan de kabel zelf
• Raak de netkabel nooit met natte handen aan, omdat dit kortsluiting of een elektrische schok kan veroorzaken.
• Plaats het apparaat, meubels of andere zware voorwerpen niet op de kabels en let erop dat deze niet worden geknikt, in het bijzonder aan de stekker en aan de aansluitingen
  ■ Maak nooit een knoop in een kabel en bind de kabel niet samen met andere kabels.
• Alle kabels moeten zo worden gelegd dat niemand erop kan gaan staan of erdoor worden belemmerd.
• Een beschadigde netkabel kan brand of een elektrische schok veroorzaken. Controleer de netkabel regelmatig.
• Wijzig of manipuleer netkabels en netstekkers niet.
• Gebruik geen adapterstekkers of verlengkabels die niet voldoen aan de geldende veiligheidsnormen en manipuleer netkabels niet.

Kinderen

• Elektrische apparaten mogen niet in de handen van kinderen terechtkomen! Laat kinderen nooit zonder toezicht elektrische apparaten gebruiken. Kinderen kunnen de mogelijke gevaren niet altijd goed herkennen. Kleine onderdelen kunnen levensgevaarlijk zijn als ze worden ingeslikt.
• Houd verpakkingsfolie uit de buurt van kinderen. Er bestaat gevaar voor verstikking!
• Dit apparaat hoort niet thuis in de handen van kinderen. Verende onderdelen kunnen bij onjuist gebruik eruit springen en letsel (bijv. ogen) bij kinderen veroorzaken.

Bewaking

- De ingebruikneming van bewakingsinstallaties kan in bepaalde landen door de wet zijn verboden of gereglementeerd.

- De exploitant moet voor de ingebruikneming eerst controleren of de bewaking binnen de wettelijke bepalingen blijft.

Opstelplaats/gebruiksomgeving

Plaats geen zware voorwerpen op het apparaat.

Het apparaat is alleen geschikt voor gebruik in ruimtes met geschikte temperatuur of luchtvochtigheid (bijv. badkamers) of in zeer stoffige ruimtes. Voor precieze gegevens controleert u de technische gegevens van de individuele apparaten.

Let erop dat

• altijd voldoende ventilatie is gegarandeerd (plaats het apparaat niet in schappen, op een dik tapijt, op een bed of op plaatsen waar de ventilatieopeningen afgedekt zijn en houd minimaal 10 cm afstand aan naar alle kanten);
• geen directe warmtebronnen (bijv. verwarmingen) op het apparaat inwerken;
• er geen direct zonlicht of sterk kunstlicht op de apparaten voor binnentoepassingen schijnt;
• het apparaat niet in de directe omgeving van magnetische velden (bijv. luidsprekers) staat;
• geen open brandhaarden (bijv. brandende kaarsen) op of naast het apparaat staan;
• het contact met spat- of druipwater voor apparaten voor binnentoepassingen en agressieve vloeistoffen wordt vermeden,
• het apparaat niet wordt gebruikt in de buurt van water, in het bijzonder mag het apparaat nooit ondergedompeld worden (plaats geen met vloeistoffen gevulde voorwerpen, bijv. vazen of drankflessen op of naast het apparaat);
• geen vreemd materiaal binnendringt;
• het apparaat niet blootstaat aan sterke temperatuurschommelingen, omdat anders luchtvochtigheid condenseren en een elektrische kortsluiting veroorzaken kan;
• het apparaat niet blootstaat aan sterke schokken of trillingen.

Uitpakken

Tijdens het uitpakken moet u het apparaat uiterst zorgvuldig behandelen.

Verpakkingen en verpakkingsmiddelen kunnen worden gerecycled en moeten voor hergebruik worden afgevoerd.

Wij adviseren u:

papier, karton en golfkarton of kunststofverpakkingen moeten in de daarvoor bestemde verzamelcontainer worden gedeponeerd.

Zolang deze in uw woonomgeving nog niet beschikbaar zijn, kunt u deze materialen laten ophalen met het gewone huisvuil.

Waarschuwing

Bij een eventuele beschadiging van de originele verpakking moet u het apparaat eerst controleren. Als het apparaat is beschadigd, stuurt u het in de verpakking terug en informeert u de bezorgdienst.

Ingebruikname

- Lees voor de eerste ingebruikneming alle veiligheids- en bedieningsinstructies!

	WaarschuwingZorg er bij de installatie in een bestaande videobewakingsinstallatie voor dat alle toestellen van de net- en laagspanningsstroomkring gescheiden zijn!
	WaarschuwingOndeskundige en amateuristische werkzaamheden aan het elektriciteitsnet of aan de huisinstallaties zijn niet alleen gevaarlijk voor uzelf, maar ook voor anderen.Sluit de installaties zo op het net- aan dat net- en laagspanningsstroomkringen altijd gescheiden verlopen en op geen enkele plaats met elkaar verbonden zijn of door een defect met elkaar verbonden kunnen raken.

Onderhoud en reiniging

Onderhoudswerkzaamheden zijn nodig als het apparaat beschadigd is, bijv. als de netstekker, de netkabel of de behuizing beschadigd is, vloeistof of voorwerpen in het apparaat terecht zijn gekomen, het apparaat blootgestaan heeft aan regen of vocht of als het niet goed werkt of gevallen is.

Onderhoud

• Als u rookontwikkeling, of ongebruikelijke geluiden of geuren vaststelt, schakelt u het apparaat meteen uit en trekt u de netstekkers uit het stopcontact. In deze gevallen mag het apparaat niet meer gebruikt worden tot een specialist een controle heeft uitgevoerd.
• Laat alle onderhoudswerkzaamheden uitsluitend door gekwalificeerde specialisten uitvoeren.
• Open nooit de behuizing van het apparaat of de accessoires als dat niet gevraagd wordt. Omdat bij geopende behuizing altijd levensgevaar bestaat door elektrische schok, opent u de behuizing alleen als er geen spanning op het apparaat staat.

Bij sommige apparaten is het openen van het apparaat noodzakelijk en toegestaan voor de volgende toepassingen:

• Montage van het apparaat
- Plaatsing van een opslagmedium (SD-kaart of harde schijf)
• Toegang tot belangrijke functies (resettoets of WPS-toets)

Reiniging

• De behuizing van het apparaat mag alleen met een vochtige doek worden gereinigd.
• Geen oplosmiddelen, spiritus, verdunners etc. en geen van de volgende stoffen gebruiken: zout water, insectenverdelger, chloor- of zuurhoudende oplosmiddelen (salmiak), schuurpoeder.
• Met de katoenen doek zacht over het oppervlak wrijven totdat deze helemaal droog is.

Het apparaat werkt met gevaarlijke spanning. Koppel het apparaat voor onderhoudswerkzaamheden of reinigen los van het stroomnet!

Inhoud

1. Inhoud van de levering 8
2. Beschrijving van de hardware 9

2.1. HDCC32560 9
2.2. HDCC42560 9

1. Montage / installatie 10

3.1. HDCC32560 10
3.2. HDCC42560 11
3.3. Videokabel aanbrengen.... 11

1. Inhoud van de levering

HDCC32560

■ Analoog HD 1080p Mini Buiten Dome Camera
■ Netstekkervoeding, 12V DC / 1A (EU, UK, AU)
- Boorsjabloon
■ 30m combikabel
■ Bevestigingsmateriaal
- Handleiding

HDCC42560

■ Analoog HD 720p Mini Buiten Camera
- Netstekkervoeding, 12V DC / 1A (EU, UK, AU)
- Boorsjabloon
■ 30m combikabel
- Bevestigingsmateriaal
- Handleiding

2. Beschrijving van de hardware

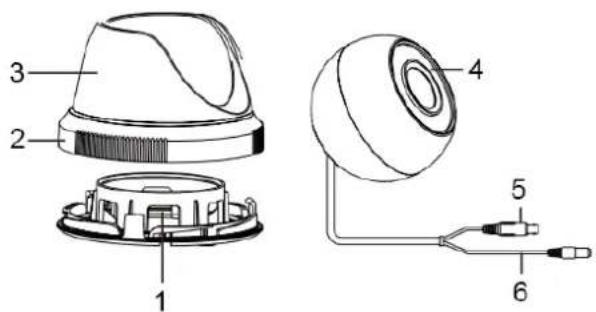

2.1. HDCC32560

Tijdens de montage moet de camera van de netspanning zijn losgekoppeld.

3.1. HDCC32560

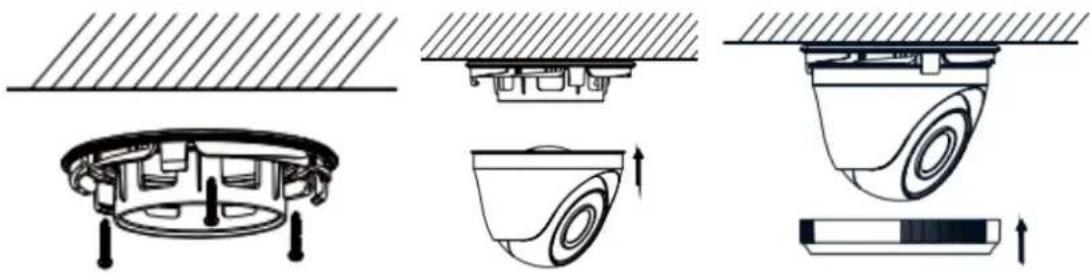

Plak de meegeleverde boorsjabloon op de plaats waar u de camera wilt installeren. Boor de benodigde boorgaten.

Draai hiervoor vergrendelring tegen de wijzers van de klok in van de camera. Gebruik de twee ankers aan de onderzijde van de camera-onderplaat om tegenkracht uit te oefenen.

Gebruik de meegeleverde pluggen en schroeven om de camera-onderplaat te bevestigen.

Als de kabels vanaf de zijkant worden gelegd, bevestigt u de camera-onderplaat niet helemaal totdat de camera en de camerakap op hun plek zitten.

Plaats de camera op de camera-onderplaat en monteer de kabel door de muur of vanaf de zijkant. Klik de camerakap erop en lijn de camera en camerakap uit.

Draai de vergrendeling met de klok mee erop om de camera in de positie vast te zetten.

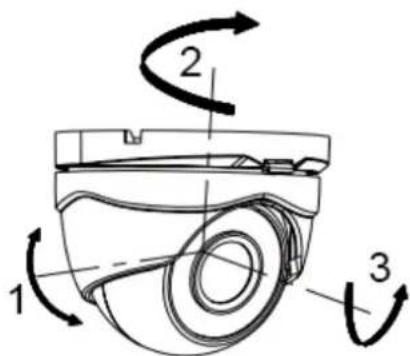

Uitlijning

1. Kantelen: 0-75°

2. Draaien: 0-360°

3. Rotatie: 0-360°

3.2. HDCC42560

Plak de meegeleverde boorsjabloon op de plaats waar u de camera wilt installeren. Boor de benodigde boorgaten.

Gebruik de meegeleverde pluggen en schroeven om de camera te bevestigen.

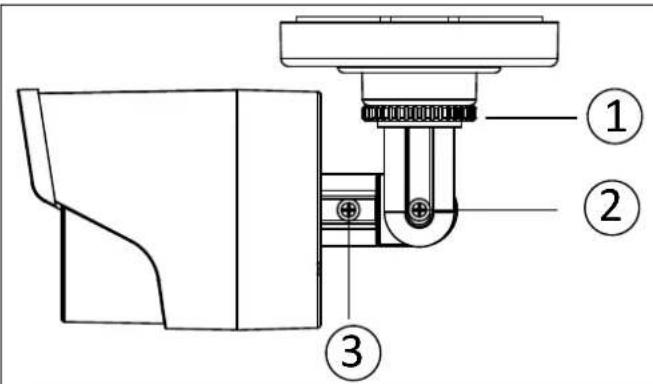

Uitlijning

1. Draaien: 0-360°
2. Kantelen: 0-180°
3. Rotatie: 0-360°

3.3. Videokabel aanbrengen

Om het HD TVI-videosignaal van de camera naar een HD-TVI-recorder te sturen, moet een coaxkabel van het type RG59 met BNC-stekker (male, man) op de aansluiting met de opdruk 'TVI' worden aangesloten. De kabellengte tot het volgende apparaat mag niet groter zijn dan 500 meter (RG6) resp. 300 meter (RG59).

Als de kabels naast stroomkabels of andere geleidende materialen worden gelegd, kan de beeldoverdracht van de camera worden gestoord.Aanbeveling:Gebruik van ontstoringsfilter TVAC25220 of TVAC25210, om storingen te minimaliseren.

HDCC32560 / HDCC42560
