GEBRUIKSAANWIJZING IPCB62500 ABUS

Inbraak alarmcentrale Terxon SX – Installatie-Instructies

Perfecte veiligheid voor woning,故居

Deze gebruiksaanwijzing hoort bij dit product. Ze bevat belangrijke opmerkingen over het in gebruik nemen en de bediening. Let hierop, ook als u dit product aan derden doorgeeft. Bewaar waarom de installment-instructies om deze na te kunnen lezen! Een lijst met alle inhouden vindt u in de inhoudsopgave op pagina 3.

1 Inleiding

Geachte klant,

wij bedanken u voor de aankoop van de inbraakalarmcentrale Terxon SX. Met dit toestel heeft u een product gekocht, dat met de allernieuwste techniek werk gebouwd.

Dit product voldoet aan de eisen van de geldende Europese en nationale richtlijnen. De overeenstemming werk aangetoond, de overeenkomstige verklaringen en documenten bij de fabrikant gedeponeerd (www.abussc.eu).

Om deze toestand te behouden en een gebruik zonder gezvaren te garanderen, moet u als gebruikerDEXe installatie-instructies in acht nemen!

Als u vragen heeft, neem dan contact op met uw specialzaak.

ABUS Security-Center GmbH & Co. KG 86444 Affing

GERMANY

www.abus-sc.com

[e-mail]

2 Bedoeld gebruik

Deze inbraakalarinstallatie dient in combinatie met overeenkomstige melders en signaalgevers voor de beveiliging van uw eigendom. U(Int)kunt daarmee uw firma, huis, garage, tuinhuisje, weekendhuisje, etc. beveiligen.

De centrale meldt het ongeoorloofd binnendringen door het schakelen van uitgangen waarop u optische en akoestische, of stille alarmmelders kurz aansluiten.

Het contact van de installmente inclusief aangesloten componenten met vocht, bv. in badkamers e.d.要去 beslist worden vermeden.

Een andere toepassing dan hierboven beschreiben kan tot beschadiging van dit product leiden.

Bovendien is dit met gezaren, zoals bijv. kortsluiting, brand, elektrische schok, etc. verbonden. De netadapter is voor het gezruik op het openbare stroomnet met 230 volt / 50 Hz wisselspanning geschikt.

Het gehele product mag nicht gewijzigd of omgebouwd worden.

3 Inhoud

1 Inleiding 2
2 Bedoeld gebruik 2
3 Inhoud. 3
4 Veiligheidstips 5
5 Inhoud van de levering en benodigde accessoires 6
6 Opmerkingen over aansluit- en uittbreidingsmogelijkheden 7
7 Opmerkingen over het veiligheidssystem 8
8 Overzicht van de componenten van het lui 10
9 Opmerkingen over de montage 12

9.1 De centrale 12
9.2 De bedieningselementen 12

10 Opmerkingen over de bedrading 13

10.1 Centrale 13
10.2 Bedieningselementen 14
10.3 Melders 16

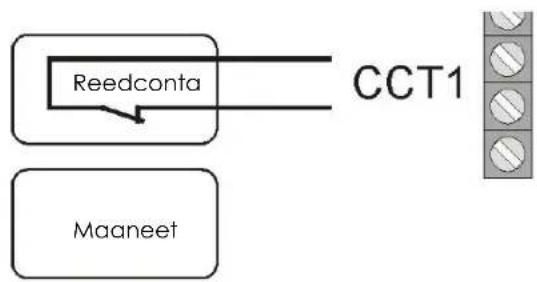

10.3.1 Openingsmelders voor ramen en deuren 16
10.3.2 Infrarood-bewegingsmelders 16

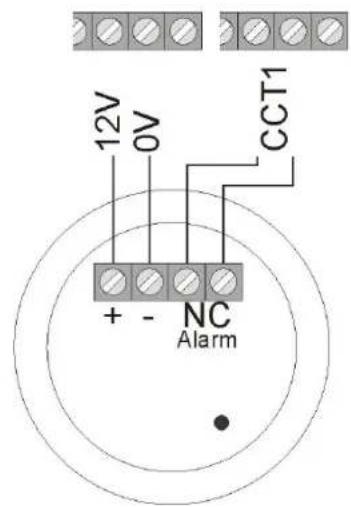

10.3.3 Rookmelders 17

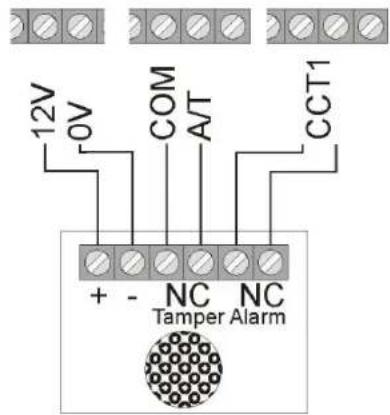

10.3.4 Akoestische glasbreukmelders: 17
10.3.5 Passieve glasbreukmelders 17

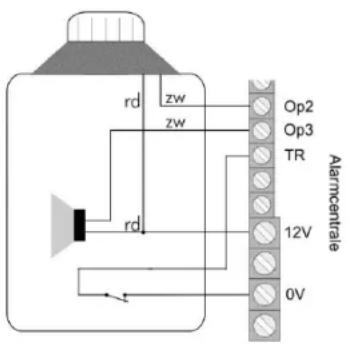

10.4 Buitensirene en flitslamp 18

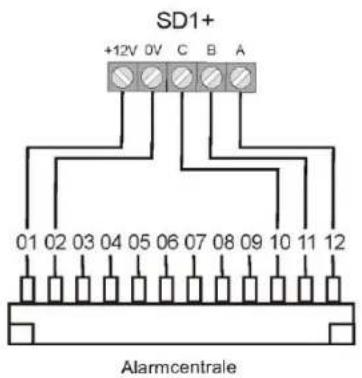

10.5 Kiezer 19

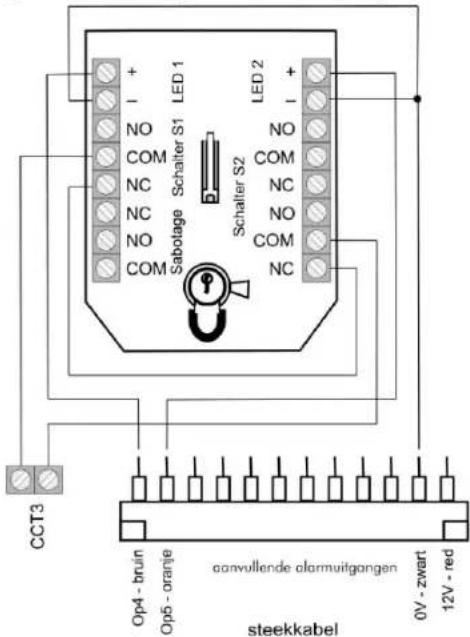

10.6 Sleutelschakelaar 19
10.7 Inbouwen en aansluiten van een luidspreker 20
10.8 Relaismodule 20
10.9 Weerstanden 20
10.10 Looptest 21
10.11 Melder-alarmgeheugen 21

11 Begripsverklaring 22
12 Algemene begrippen 24
12 Algemene begrippen 24
13 Voorbeeldinstallatie 25
14 De eerste keer in gebruik 31
15 Opmerkingen over de programmering 32

15.1 Programmeermodus 32
15.2 Overzichtprogrammeermenu 33
15.3 Instelling in het programmeermen 41

15.4 Testfunctie 67

16 Technische gegevens 70
17 Fouten verhelpen 71
18 Index 72
19 Systemervertzicht 73

NL

4 Veiligheidstips

!WAARSCHUWING!

Ter voorkoming van branden en verwondingen neemt u a.u.b. de volgende opmerkingen in ache:

• Bevestig het apparaat zeker op een drogeplaats in het huis.
  Zorg voor voldoende ventilatie van de installmentie.
• Stel de installmentie Niet aan temperaturen van onder -10^ of boven 55^ bloot.
• De installmentie werden uitsluitend voor het gebruik binnenschuis geconstruerd.
• De maximale luchtvochtigheid mag nicht meer dan 90% (niet condenserend) bedragen.
  Zorg ervoor dat van buiten geen metalen voorwerpen in de installmentie gestoken können worden.
  Voer alle werkzaamheden aan de installmentie in spanningsloze toestand UIT.

!LET OP!

Neem a.u.b. de volgende voorzorgsmaatregelen in ache, zDat uw apparaat.altijd goed functioneert:

• De installmentie worden via de al ingebouwde transformator van 12V gelijkspanning voorzien.
• De transformator worden via een apart beveiligde leiding met het 230VAC huisnet verbonden.
• De aansluitwerkzaamheden aan het huisnet vallen onder de nationale bepalingen.
• De noodstroomvoorziening worden door een 7 Ah accu gegarandeerd.
• De maximale stroomopname van de aangesloten componenten mag nooit meer dan 1A bedragen.
• Vervang zekeringen alsoor dekeringen van hetzelfde type, in geen geval hoger.

!BELANGRIJKE INFO!

Algemeen over de inbraakalarinstallatie

Door ondeskundige of slordige installatiewerkzaamheden{kunnen signalen verkeerd geinterpreeer worden en kan er daardoor vals alarm worden gegeven. De kosten voor het eventuele uitrukken van reddingsbrigades, zoals bijv.: brandweer of politic, moet de exploitant van de installment betalen. Lees waarom deze handleiding aandachtig door en letijdens de installment van het system op de precieze benaming van de gezruikte leidingen en componenten.

5 Inhoud van de levering en benodigde accessoires

Inhoud van de levering:

Inbraakalarinstallatie
- LCD-bedieningselement
Installatie-instructions
- Gebruiksaanwijzig

U heeft bovendien het volgende nodig:

Alarmelder

Signaalgever

12V/7Ah accu

Verdeler

Kabel

Optioneel verkrijgbaar:

Relaismodule

Gereedschap:

Sleufschroevendraier (klein)

Kruiskopschroeevendraier

Boormachine

Boor 6mm

Boor 4mm

Schroeven 6mm

Schroeven 4mm

Evt. pluggen, gips

Soldeerbout en soldeertin

Isolatieband of krimphuls

Meetinstrument voor spanning

en工信and

Kabelkanaal

Klemschroeven

6 Opmerkingen over aansluit- en uitbreidingsmogelijkheden

De inbraakalarinstallatie is het basisapparaat van een elektronisch verilgidssystemeem voor het beveiligelen van uw eigendom (bijv.: voor woning,uis,garage,winkels, enz.). Na het aanvullen met andere elementen, zoals bijv. melders en signalgevers,beveiligt de installmente de te bewaken bereiken. Bij een ongewenste poging tot inbraak wordt het alarm geactiveerd.

De bediening van de installmentie worden met behulp van een aangesloten bedieningselement uitgevoerd. Dit maar het möglichk, de installmentie op een verborgen plaat te installereren. Indien nodig+kennen maximaal 4 bedieningselementen aangesloten worden. Bovendien maakt de installmentie een bediening via een zogenaamde sleutelschakelaar möglichk.

De inbraakalarminstallatie beschicht over 9 apart geanalyserde alarmzones. De installmentatie analyseert, of tussen de beiden contacten (CCT1) van elke alarmzone een (minimale ruststroom vloeit of Niet. Brengt u een contact tussen de contacten van de alarmzone tot stand, dan geldt dit als gesloten en stroomvloei is möglich. Is er geen contact aanwezig, dan is er geen stroomvloei möglich en de alarmzone is open. Bij wijzigingen worden afhankelijk van de programmering een alarm geactiveerd. Een differentie bewaking van de alarmzones is ook möglich (DEOL).

Kenmerken van de installment:

• 8 vrijprogrammeerbarealarmzones,haarvankanelke zone o.a.als volgt geprogrammeerd worden: onmiddelijk,vertraagd,toegang,overval,24 uur, vuur,techniekoftijd.
• 1 sabotagezone voor aangesloten melders.
• 1 sabotagezone voor aangesloten signalgevers.
• 3 transistoruitgangen, die aan een bepaalde gebeurtenis (alarm, vuur, overval,...) toegewezen können worden.
• Geintegreerde netadapter (230VAC/12VDC) voor de voeding van de installment, van de aangesloten melders en voor het laden van de accu.
  Noodstroomvoorziening via een 12V/7Ah accu.
• Eenvoudige programmering en bediening via een of max. vier bedieningselementen.
• De toestand van de alarmzones en van de alarmcentrale worden met behulp van tekstweergave aangegeven.
• Zoneblokkering als möglichkheid om afzonderlijke alarmzones tijdelijkuit de bewaking te halen.
• Sabotagecontacten voor de centrale en de bedieningselementen.
• Alarm- en gebeurtenisgeheugen.

7 Opmerkingen over het veiligheidssystem

De Terxon SX inbraakalarmcentrale niedt de mogelijkheid om voor elk van de 8 alarmzones een willekeurige configuratie te kiezen om ze optimaal aan de bedrijsfoorwaarden aan te passen. Bovendien raden wij u aan:

• De externe melders in zo Klein möglichke groepen over de zones te verdelen (bijv. melders parterre op zone 1, enz.), eventueel apart in te schakelen en voor zover möglichk alle zones van de centrale te gebruiken.
• Het akoestische signaal (sirene) van de signaalgever dient korter dan het optische signaal (flitslicht) te zijn. De overeenkomstige alarmeringstijdenRCTen zich maar de voor het land specifieke voorschriften. (In Duitsland要去 de akoestische alarmering tot 3 minutes worden begrensd!).
• De vertragingstijd dient pas na de praktische contrôle definitief ingesteld te worden.
• De code mag alleen aan personen gegeven worden, die uw volste vertrouwen genieten.
• Bij de bediening van de installmentie要去 de code zo ingevoerd worden, dat buitenstaanders de code Niet konnen zien.
• Het voor de bedrading van de componenten aanbevolen aansluitsnoer (minimumdoorsnede: 0,22mm^2/ ader)eft in deregel een gekleurde marketing van de aders.

Gebruikers- en programmeercode要去en verschillend zich.

Om het geheel overzichtelijk te houden, moeten de aders uniform als volgt worden toegewezen:

Rood: +12V spanningsvoeding

Zwart: 0V massa

Geel: alarmcontact

Groen: alarmcontact

Bruin: sabotagecontact

Wit: sabotagecontact

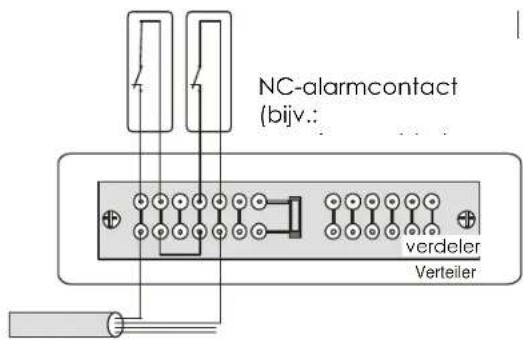

• Gebruik verdeler voor het aansluiten van meerdere melders op een alarmzone. Voor het verlengen van snoeren kutu beide uiteinden aan elkaar solderen of klemschroeven gebruiken. Let op een isolatie (isolatieband, krimphuls) om kortsluitingen en vals alarm te voorkomen. Neem de illustratie daartoe op de volgende pagina in acheet.

Ga stap voor stap te werk:
1. Lees de gebruiksaanwijzing aandachtig door.
2. Teken een schema van het object, die de montageplaats van de melders en van de centrale en de benodigde snoeren bevat.
3. Leg de benodigde snoeren aan.
4. Monteer de melders en de centrale.
5. Verbind de aansluitsnoeren met de melders en de centrale.
6. Voorzie de centrale van spanning (accu, stroomnet)
7. Voer de programmering UIT.

In de onderstaande afbeelding krijgt u een overzicht over het juiste gebruik van soldeerverdelers bij het aansluten van Meerdere melders op een alarmzone:

Aansluitsnoer voor de centrale

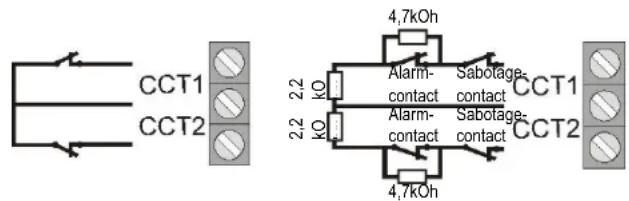

Zoals al besproken, analyseert de alarminstallatie de alarmzones via de aanwezigste stroomvloei. De meeste in de alarmtechniek gebruikte melders zich verbreekcontacten, d.w.z. de melders onderbreken bij alarm de alarmzone. De melders worden verbreekrelais, of ook N.C. (normally closed) genoemd en worden als volgt aangesloten (De brugCUSSEN CCT moet worden verwijderd):

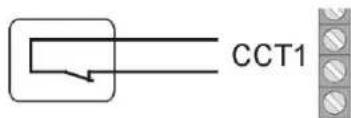

NC-alarmcontacten

CCT1

Soms要去en meertere alarmcontacten in een zone aaneengesloten worden. Sluit de verbreekcontacten in een serieschakeling aan.

Het aansluiten van maakcontacten, bijv. van overvaldetectors is op deze centrale Niet möglichk.

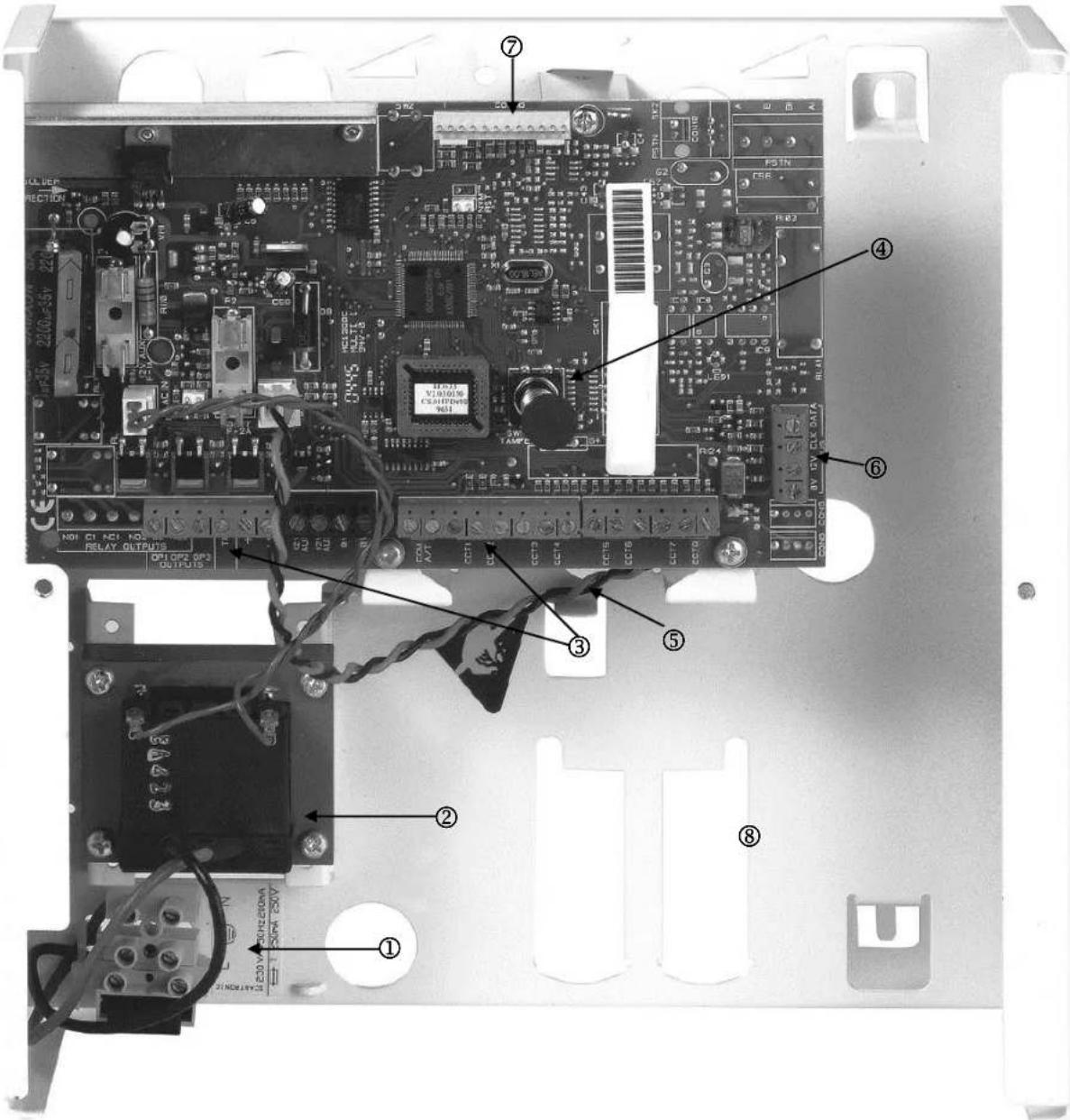

8 Overzicht van de componenten van het lui

① Aansluiting van de 230V netvoeding met primaire zekering (T 250V 250mA).
② 230VAC/12VDCtransformator.
③ Aansluitstrippen voor sirene, flitslicht, progr. uitgang, luidspreker, 12VDC spanningsvoedig en alarmzones.
④ Sabotagecontact van de behuizing van de alarmcentrale.
⑤ Aansluitstrip voor de moodstroomaccu.
⑥ Aansluitstrip voor de bediendelen.
⑦ Aansluitklem voor de aanvullende transistoruitgangen of de optionele relaismodule.
8 Plaats voor de 12 V moodstroomaccu (7 Ah) en de bedrading.

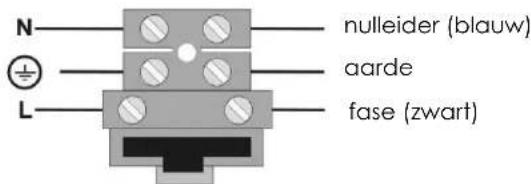

OPMERKING OVER 230V-BEDRADING

Sluit op dit moment de netspanning nog Niet aan!

Bedraad de aansluitklem van de netspanning als volgt:

9 Opmerkingen over de montage

9.1 De centrale

Bevestig de centrale op een gladde, droge, schokvrijne en warmtebestendige ondergrond. De leiding voor de spanningsvoeding van de alarmcentrale en die van de alarmzones en van de alarmgevers (sirene, flitslicht,evt. externe luidspreker)要去en onopvallend, indien möglichk onder de stuclaag wegewerkt of in een kabelkanaal aangelegd worden.

• Open het huis van de alarmcentrale door met behulp van een kruskopschroevendraaier de schroeven van het huis los te draaien en het deksel van het huis van de centrale te tilten.
• De printplaat van de centrale worden met drie schroeven op de printplaathouders in hetuis geborgd. Draai deze los en verwijder de printplaat. De stekker van de transformator kan waar bij van de printplaat losgetrokken worden.
• Gebruik nu hetuis van de centrale als sjabloon voor het markeren van de bevestigingsgaten.
  Boor op de gemarkeerdeplaatsen drie gaten (min. 4mm 4,5cm lang).
• Monteer het huis van de centrale en streek de kabels in het huis van de centrale.
• Draai de bevestigingschroeven pas vast, als u de bedrading helemaal heeft afgesloten,plaatst cervolgens de printplaat weeer en sluit het huis van de centrale met het deksel af.

9.2 De bedieningselementen

De bedieningselementen要去 op een gladde, droge, schokvrije ondergrond gemonteerd worden. Belangrijk iselijk de montagehoogte. Deze要去 zo gekozen worden, dat elke gebruiker makkelijk de weergaven kan aflezen en de toetsen kan bedieren.

• Klap het deksel van het bedieningselement open en draai de schroeven aan de onderkant van het bedieningselement los.
• Gebruik het huis als sjabloon voor het markeren van de boorgaten.
  Boor op de gemarkeerdeplaatsen drie gaten (min. 4mm ,3cm lang).
• Leg nu de bedrading van het bedieningselement waar de centrale (zie volgendeagina) aan.
• Leg de bedrading van het bedieningselement met externe componenten aan.
• Voer deoodzakelijkke instellenen in het bedieningselement UIT.
• Bevestig nu het huis van het bedieningselement op de wand. Plaats de frontplaat met de printplaat van het bedieningselement waar en draai de schroeven van het bedieningselementeer vast.

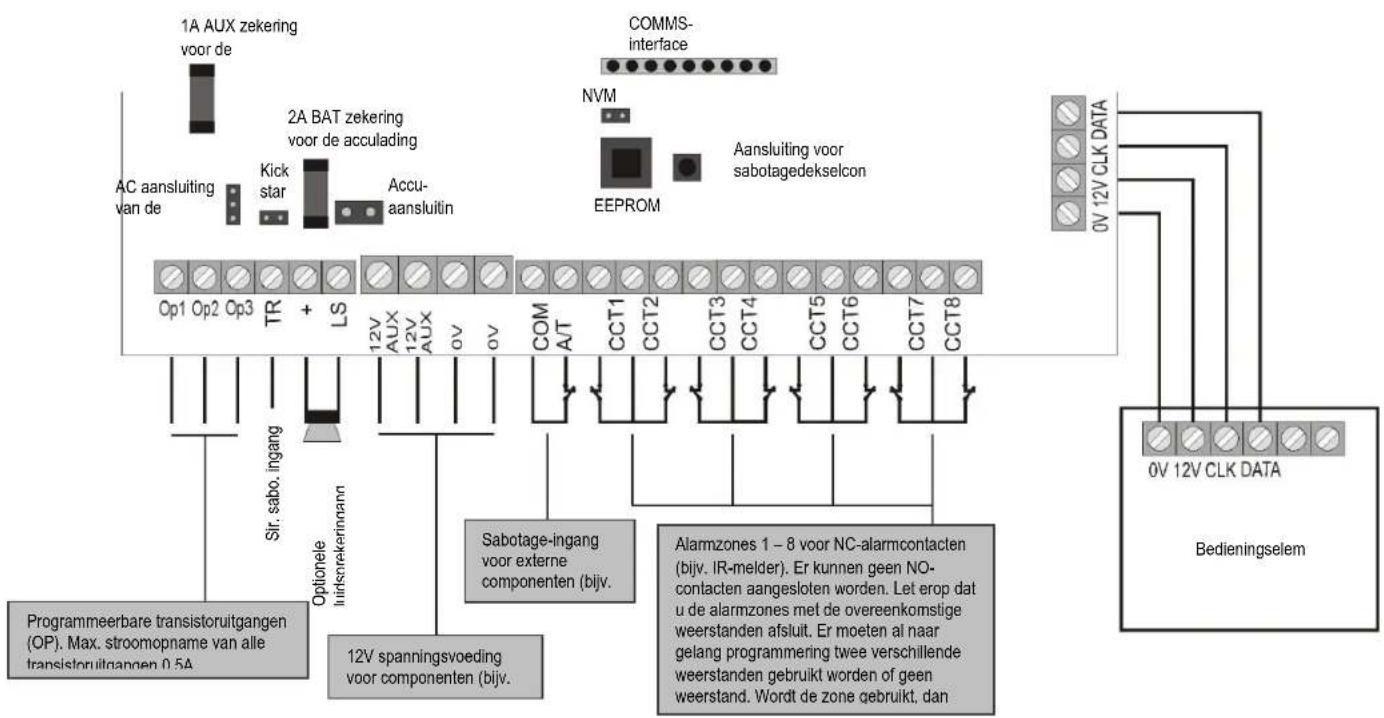

10 Opmerkingen over de bedrading

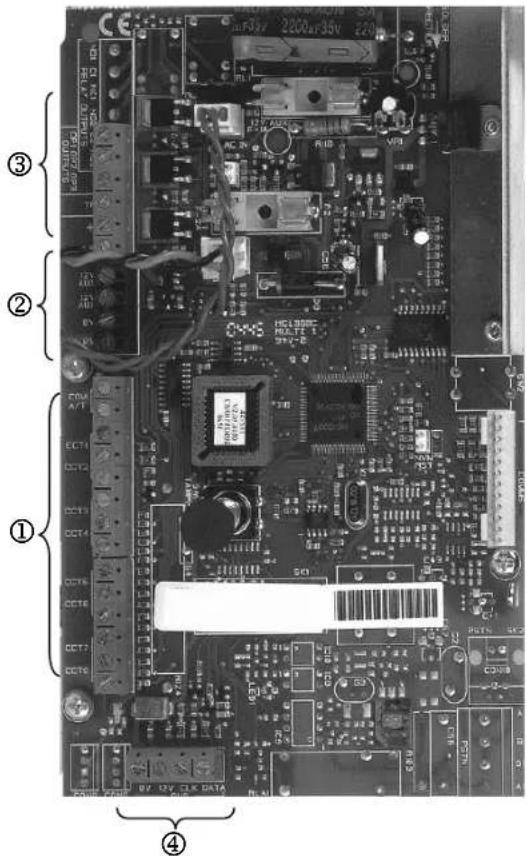

10.1 Centrale

Bansluitklemmenstrip voor de sabotage- en alarmzones.
COM A/T: Aansluitingen voor de sabotage van de melders
CCT 1...8: Aansluitingen voor de alarmzones 1-8
Transluitklemmenstrip voor de 12V DC spanningsvoeding van externe apparaten (bijv. melders).
AUX: +12V duurspanning voor melders
0V: 0V massa
3Aansluitklemmenstrip voor luidspreker, progr. uitgangen en sirenesabotage.
TR: sabotage-ingang voor sirene
+ / LS: Aansluiting voor de optionele 16 ohm luidspreker
OP1, OP2, OP3: Aansluiting voor de open collector-transistoruitgang (bijv. als triggersignaal van de kiezer) Aansluitklemmenstrip voor bedieningselementen

12V: 12V+ duurspanning

0V: 0V massa

Data: Databus

Clock: Databus

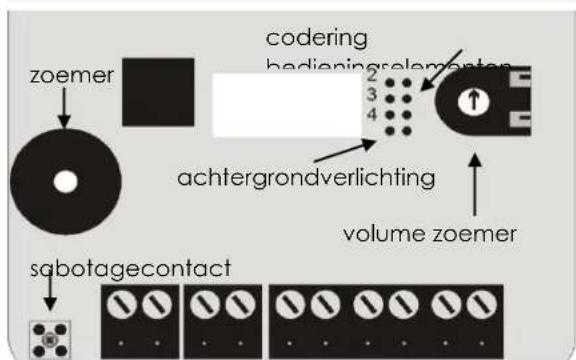

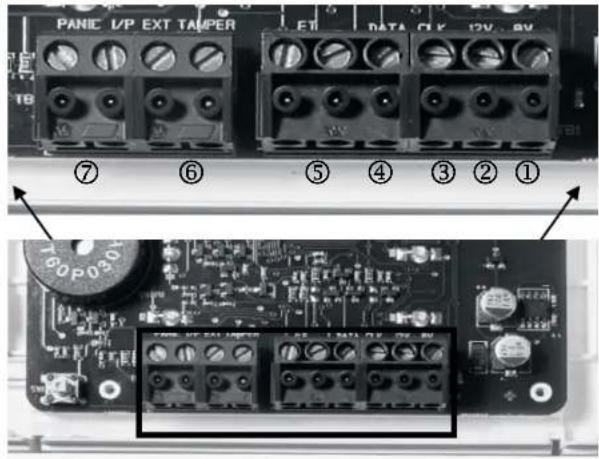

10.2 Bedieningselementen

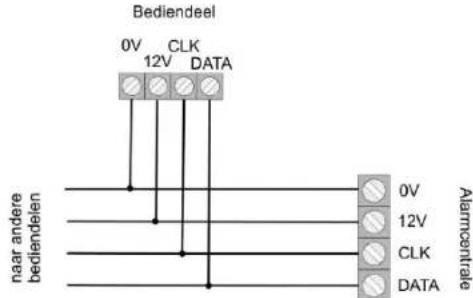

De inbraakalarinstallatie is in staat, maximaal vier bedieningselementen te gebruiken die in een BUS aangesloten zich.

De bedieningselementen können als ring of stervormig met de alarmcentrale verbonden worden. Sluit het bedieningselement als volgt aan.

① Naar het volgende bedieningselement/centrale Aansluitklem: 0V
② Naar het volgende bedieningselement/centrale
Aansluitklem: 12V
③ Naar het volgende bedieningselement/centrale
Aansluitklem: CLK (clock)
④ Naar het volgende bedieningselement/centrale Aansluitklem: DATA (data)

De maximale lenghte van de databus mag Niet meer dan 200m bedragen. Gebruik voor de bedrading van de bedieningselementen een snoer met een leidingdoorsnede van min. 0,22mm^2

Bovendien kann de volgende elementen op de bedieningselementen aangesloten worden:

6: Een toets voor het handmatigbeeindigen van deuitgangsvertragingsstijd. Het contact is als normally open (NO) geschakeld en要去 voor het activeren gesloten worden.
8XT. TAMPER: Een aanvullende ingang op het bedieningselement waarop een extern sabotagecontact (NC) aangesloten kan worden. Het contact要去 voor het activeren van een sabotagealarm geopend worden.
⑦ PANIC I/P: Dze ingang heeft geen functie.

OPMERKING: De aansluitleidingen moeten van boven in de klembruggen worden gestoken.

Codering van de bedieningselementen:

Bedieningselement 2-4: Geleiderbrug overeenkomstig op de PIN met het nummer 2, 3 of 4 ingestoken.

Achtergrundverlichting:

Achtergrundverlichting aan:Geleiderbrug ingestoken.

Aansluiting	Betekenis
AC netadapteraansluiting (AC IN)	Aansluiting van de 230V netadapter
Kick-start-brug (KS)	Verbind de beiden contacten van deze klembrug als u de alarmcentrale zonder 230V spanningsvoeding wilt starten.
Accu-aansluiting (+-)	Aansluitstekker van de moodstroomvoorziening
COMMS-interface	Aansluiting van de aanvullende transistoruitgangen
NVM reset-brug (NVM RST)	Verbind de beiden contacten van deze klembrug als u de alarmcentrale wilt resetten.
Zekeringen (BAT F-2A / 12VAUX F-1A)	Vervang de gezeleringen algijd door gezeleringen van hetzelfde type. Let erop dat de gezeringhoulders algijd een goed contact met de gezering hebben, aangezien er anders storingen optreden.
Sirene-sabotage-ingang (TR)	Deze ingang要去 bij sirenemodellen met eigeng stroomvoorziening direct met de sabotage-uitgang van de sirene worden verbonden. Anders要去 het sabotagecontact van de sirene in de lus+tussen de TR-ingang en 0V worden geplaatst. Is er geen sirene aanwezig, dan要去 de TR-ingang direct met de 0V-uitgang worden verbonden.
Optionele luidspreker (LS)	Hier kunt u een 16 ohm luidspreker voor de interne alarmering aansluiten.

10.3 Melders

10.3.1 Openingsmelders voor ramen en deuren

Openingsmelders dienen voor de bewaking van ramen en deuren. Voor het activeren van de in/uitgangsvertragingstijd moet minimaal een openingsmelder op de hoofdingangsdeur waarop ook een bedieningselement geinstalleer is, gemonteerd+zijn.

Om het geheel overzachtelijk te houden, moeten nicht meer dan tien openingsmelders per alarmzone worden gebruikt. Als de magneet van het bladveercontact van de openingsmelder worden verwijderd, gaat het schakelcontact open en de alarmzone worden onderbroken. Lees waarvoor a.u.b. ook de handleiding die bij uw openingsmelder is bijgevoegd.

Aansluitvoorbeeld:

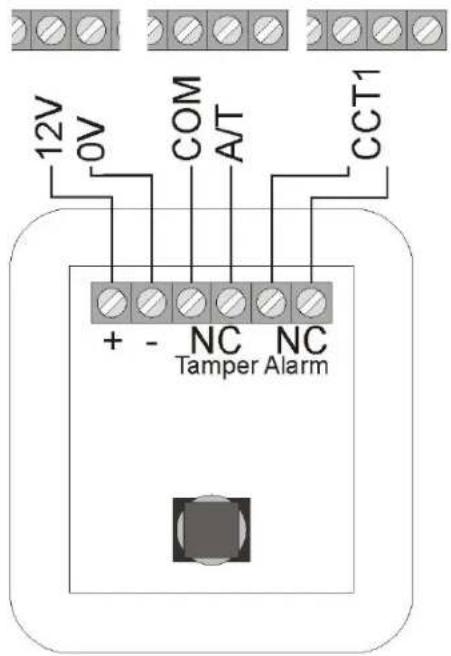

10.3.2 Infrarood-bewegingsmelders

Infrarood-bewegingsmelders detecteren de infraroodwarmtebeweging van levende wezens en mogen alleen binnen worden gezruikt. Om het geheel overzichtelijk te honden dient u geen bewegingsmelders met openingssmelders in een zone te plannen.

Aansluitvoorbeeld:

10.3.3 Rookmelders

Deze inbraakalarminstallatie maakt het aansluiten van rookmelders möglichk. Programmeer hiervoort het zonetype "vuur" of brandmelder" affankelijk van de functie van de rookmelder. Deze programmering leidt tot een bijzondere akoestische alarmering van de aanwezigepersonen (gepulst alarmsignaal).

10.3.4 Akoestische glasbreukmelders:

Deze glasbreukmelders analyseren de bij glasbreuk ontstane akoestische signalen.

Aansluitvoorbeeld:

10.3.5 Passieve glasbreukmelders

Passieve glasbreukmelders worden direct op de te bewaken ruit bevestigd. Er kuren alleen passieve glasbreukmelders worden gebruikt, die geen lijnvoeding nodig hebben, maar een potentialvrij alarmcontact bieden.

Aansluitvoorbeeld:

Passieve glasbreukmelder

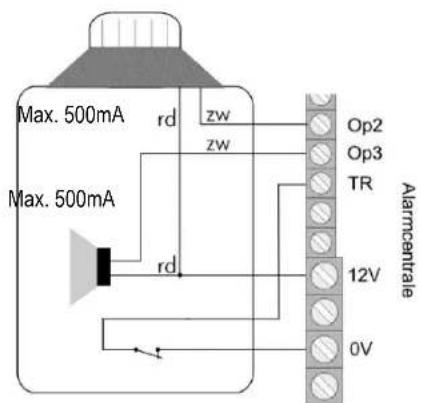

10.4 Buitensirene en flitslamp

Om daders af te schrikken en de omgeving te alarmeren, raden wij u aan, op de alarmcentrale een sirene en een flitslamp aan te sluiten.

Let erop dat deze alarmgevers buien zo hoog möglichk bevestigd worden (bijv. in de gevel) en de leidingen nicht zichtaar aangelegd+zijn. De akoestische alarmering buien kan een storing van de rust in de buurtverozaken. Neem hiervoor de voor het land specifieke richtlijnen in acht. Wij raden u aan een alarmduur van drie minuten Niet te overschrijden. De visuèle alarmering (flitslicht) blijft tot aan de handmatige bevestiging van het alarm actief.

Naast de aansturing van sirene en flitslicht raden wij u aan, het sabotagecontact van de combisignaalgever op de sabotage-ingang van de alarmcentrale aan te sluiten. Als het huis van de sirene geopend wordt of de verbinding met de sirene onderbroken worden, activeert het onderbroken sabotagecontact een sabotagealarm.

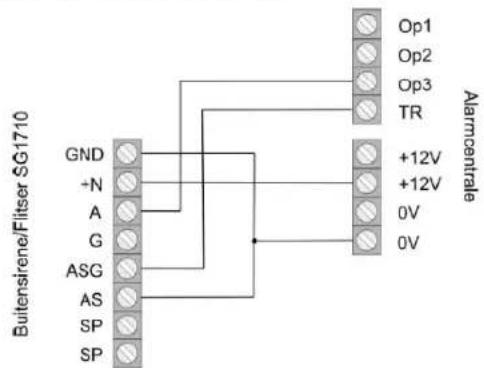

Aansluitvoorbeeld:

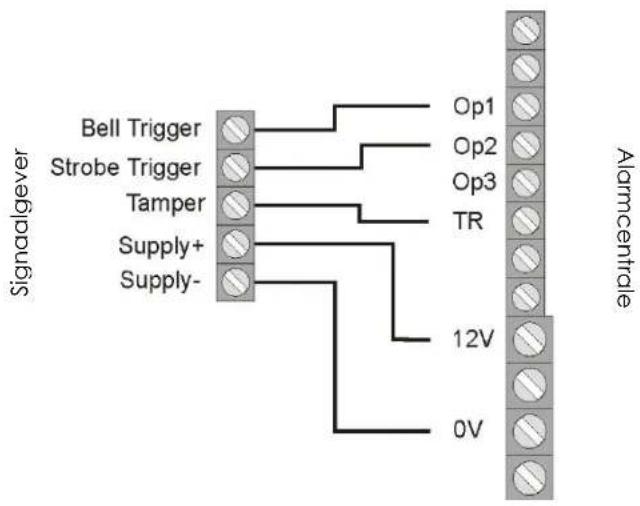

Aansluiting van een signalgever met eigensroomvoorziening

Het functieprincipe van deze alarmgevercombinations is gebaseerd op een permanente spanningsvoeding van de sirene en van een in hetuis van de sirene geinteggreerde accu.

Op een transistoruitgang van de alarmcentrale is ofwel een houdspanning voor de sirene aangesloten, die bij alarm wegvalt (of door sabotage doorgesneden worden) of de alarmcentrale geeft bij alarm via de transistoruitgang een triggersignaal af, dat de sirene en het flitslicht activeert.

De alarmduur van de sirene worden direct bij de signaalgever ingesteld. Het flitslicht blijft ook hier tot aan de handmatige bevestiging van het alarm actief. Neem a.u.b. voor de juiste installmentie in ieder geval de installment-instructions van de signaalgever met eigens troomvoorziening in acht.

Aansluitvoorbeeld:

10.5 Kiezer

Wij raden u aan de aanvullende alarmuitgangen te gebruiken om de optionele telefoonkiezer met de centrale te verbinden.

De uitgangen=kuntuun met de alarmingangen van uw kiezer verbinden.Let erop dat u de polariteit van de alarmingang op die kiezer op-12V zet (trigger polariteit neg.).Neem a.u.b. bovendien de handleiding van uw telefoonkiezer in ache.

Neem a.u.b. waar bij de opmerkingen over de aanvullende alarmuitgangen op de volgende pagina in acht.

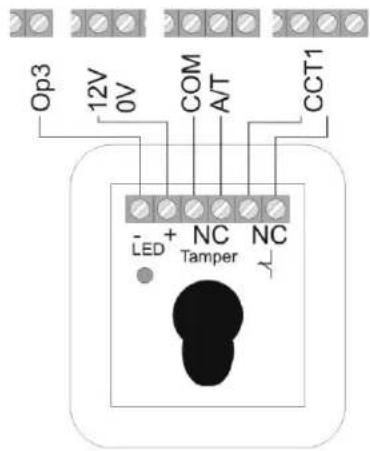

10.6 Sleutelschakelaar

Elke zone biodt de mogelijkheid, voor zover overeenkomstig geprogrammeerd, van het aansluiten van een sleutelschakelaar voor het activeren of deactiveren van de alarmcentrale.

Er kuren sleutelschakelaars met impulscontact of doorlopend contact gebruikt worden. Let er bij de sleutelschakelaars met doorlopend contact op dat de bedieningselementen nog actief zich en er verkeerde interpretaties kuren optreden als een sleutelschakelaar nog actief is, de alarmcentrale beschter al via het bedieningselement gedeactiveerd werd. Wij raden daarom het gebruik van sleutelschakelaars met impulscontact aan.

Door het bedieren van de sleutelschakelaar worden deuitgangsvertragingstijd voor het overeenkomstige bereik geactiveerd, daarna staat de alarmcentrale op scherp. Bij interne bereiken is ook een onmiddelijk op scherp zetten möglichk. Bij het opnieuw bedieren worden de alarmcentraleuitgeschakeld.

Sommige sleutelschakelaars hebben aanvullende LEDweergaven, die extern aangesloten können worden. Deze kunt u evt. met de progr. uitgangen (OP1) aansluiten.

10.7 Aansluiten van een luidspreker

Een optionele 16 ohm luidspreker worden op de klemmen LS en + aangesloten.

De luidspreker kan direct in hetuis van de alarmcentrale ingebouwd worden.

Als alternatief kan de luidspreker als aanvullende interne alarmering van de alarmcentrale apart gemonteerd worden. De afstand ten opzichte van de centrale mag waar bij Niet meer dan 20m bedragen.

Aanvullende alarmuitgangen

De alarmcentrale beschicht op de bovenste rand van de printplaat over een aansluiting voor aanvullende transistoruitgangen. Deze worden met behulp van de bijgevoegde steekkabels in gebruik genomen. Hieronder vindt u de pintoewijzing van de kabel. Let er a.u.b. op dat de kleurcodering van de kabel Niet alttijd met de hieronder beschreiben vermelding overeenstemt.

Kleur	Functie
Rood (1)	+12V permanente spanningsvoeding (500mA max.)
Zwart (29)	Massa 0V permanent
Oranje/Wit (3)	Niet in gebruik
Bruin/Wit (4)	Storingsingang van de telefoon bij leidingverlies (+12V indien gestoord)
Grijs (5)	Aanvullende uitgang 8
Wit (6)	Aanvullende uitgang 7
Paars (7)	Aanvullende uitgang 6
Blauw (8)	Aanvullende uitgang 5
Groen (9)	Aanvullende uitgang 4
Geel (10)	Aanvullende uitgang 3
Oranje (11)	Aanvullende uitgang 2
Bruin (12)	Aanvullende uitgang 1

10.8 Relaismodule

In plaat van de aanvullende transistoruitgangen heeft u de mogelijkheid, een optionele relaismodule met acht wisselrelais aan te sluiten. Neem waaroor a.u.b. de opmerkingen in de relaismodule in acht.

10.9 Weerstanden

Het alarmsystem kan de zones op twee manieren bewaken.

A: Zone gesloten NC (geen watertstand gebruikt)
B: Zone gesloten 2,2 kohm (twee werdenstandengebrukt)

Bij de eerste variant kan het systeme alleen herkennen of de zone geopend werd en registreert een openen altijd als alarm op deze zone. De sabotagecontacten van de afzonderlijke melders要去en apart op de sabotagezone van de alarmcentrale aangesloten worden. De in deze handledigbing beschreiben aansluitvoorbeelden hebben waar bij betrekking op variant A (zonder watstanden).

Bij de tweeede variant worden sabotagecontact en alarmcontact in een zone bewaakt. De alarmcentrale kan waarbij onsderscheiden of het bij een wijziging van de weerstand om een alarm of om een sabotage gaat. Let erop dat er twee verschillende weerstandsaarden zijn.

A:2,2kohm (rood, rood, rood, goud)

B:4,7kohm (geel, paars, rood, goud)

Let bij de beiden inbouwvarianten van de melders op het volgende:

A: B:

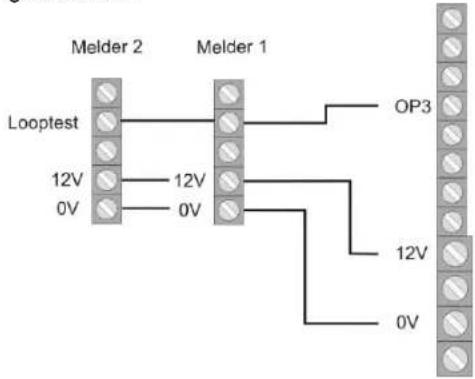

10.10 Looptest

Voor de loopestfunctie要去uitgang OP3 overeenkomstig geprogrammeerd zijn (functie 83, optie 5). Activeert de gebruiker de loopestfunctie, dan worden de LED voor het herkennen van een beweging op de melder geactiveerd.

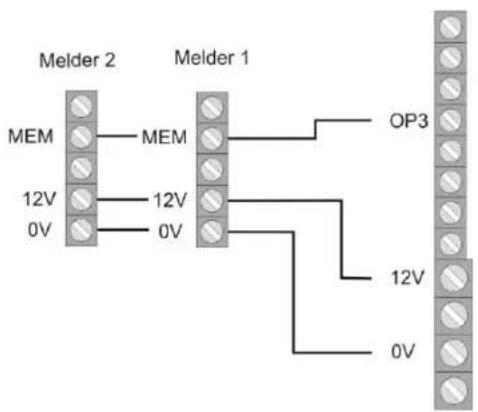

10.11 Melder-alarmgeheugen

Voor de looptestfunctie bij bijv. bewegingsmelders要去 de uitgang OP3 overeenkomstig geprogrammeerd+zijn (functie 83, optie 3). De melder die als eerste in een lijn geactiveerd is, kan dit opslaan en signaleren.

11 Begripsverklaring

Voor de eigennen programmeering van de centrale要去 u eerst een overzicht over de gebruikte begrippen krijgen. U krijt het een verklaring van de möglichke zonotypen en de toegewezen eigenschappen.

NG-NIET IN GEBRUIK

Een zone waarop niets aangesloten is en daardoor Niet in gebruik is, moet met een klebrug worden afgesloten en op Niet in gebruik gezet worden.

OV-OVERVAL

Deze zone activeert aktijd een alarm. Onafhankelijk van het feit of de inbraakalarminstallatie geactiveerd of gedeactiveerd is. Een overvalalarm kan ook stil (bijv.: via optionele telefoonkiezer) doorgegeven worden. Het programmeermenu kan alleen verlaten worden als deze zone gesloten is.

VU - VUUR

Deze zone activeert als alarm. Onafhankelijk van het feit of de inbraakalarminstallatie geactiveerd of gedeactiveerd is. De alarmering vindt via de zoemer in het bedieningselement en op de buitensirene als gegulst alarmsignaal plaats. Het programmeermenu kan alleen verlaten worden als deze zone gesloten is. Sluit op deze zone alleen brandmelders aan, die via een automatische reset beschikken, anders worden bij de handmatige reset opnieuw een alarm geactiveerd.

OM-ONMIDDELLIJK

Deze zone activeert bij een geactiveerde inbraakalarminstallatie onmiddelijk een alarm als de toestand van de alarmzone verandert. (bijv. openen van het NC-alarmcontact). Deze zone kan bij het verlaten van het programmeermenu geopend zich.

24 UUR

Deze zone activeert alkijd een onmiddelijk alarm. Met een gedeactiveerde inbraakalarminstallatie vindt de alarmering via de zoemer in het bedieningselement en de luidspreker van de alarmcentrale plaats. In geactiveerde toestand wordt bovendien de sirene-uitgang geactiveerd. Wordt een 24 uur zone geblokkeerd, dan geldt dit alleen voor de gedeactiveerde toestand. Het programmeermenu kan alleen verlaten worden als deze zone gesloten is.

IU-IN-/UITGANG

Deze zone activeert met een geactiveerde inbraakalarinstallatie pas na een ingestelde vertragingstijd (ingangsvertraging) een alarm. Gebruik dit zonetype bijv. voor de openingsmelder op uw voordeur. Bij het verlaten van het object kan het sluiten van deze zone gebruikt worden om de uitgangsvertraging te beeindigen. Deze zone kan bij het verlaten van het programmeermenu geopend+zijn.

IV-INGANG VOLGEND

Deze zone activeert geen alarm als erder een ingangs/uitgangszone de ingangsvertragingstijd geactiveerd is. Er volgt een onmiddelijk alarm als er erder geen ingangsvertraging ward geactiveerd. Gebruik dit zonetype bijv. voor een bewegingsmelder in de gang, die op de (van een openingsmelder voorziene voordeur gericht is. Deze melder kan als in-/uitgangsmelder bij interne activering gebruikt worden. Deze zone kan bij het verlaten van het programmeermenu geopend zijn.

TS - TRILLINGSSENSOR

Deze zone is voorouderegeneraties van trillingssensoren nodig. Neem per geval contact op met de technische hotline.

TK-TECHNIEK

Een techniekzone activeert in gedactiveerde toestand een alarm via het bedieningselement en een optionele kiezer. In geactiveerde toestand worden er geen alarm geactiveerd. Mocht er een alarm in geactiveerde toestand op deze zone optreden, dan worden ditijdens het deactiveren van de centrale weergegeven. Gebruik dit zonetype bijv. voor watermelders. Het programmeermenu kan alleen verlaten worden als deze zone gesloten is.

SK-SLEUTELKASTJE

Als deze zone geopend worden, worden deze gebeurtenis in het geheugen van de inbraakalarminstallatie opgeslagen. Gelijktijdig kan deze gebeurtenis via de optionele telefoonkiezer doorgegeven worden. Er worden geen alarm afgevegen.

BM-BRANDMELDER

Deze zone werkkt net als een vuurzone. In gegenstelling tot de vuurzone können bij deze zone de aangesloten brandmelders door het kortstandig verwijderen van de voedingsspanning gereset worden zonder dat er waar bij een alarm worden afgegeben. Het resetten要去 waar bijECHTER via een schakeluitgang plaatsvinden. Het programmeermenu kan alleen verlaten worden als deze zone gesloten is.

SS-SLEUTELSCHAKELAAR IMPULS

Op de inbraakalarinstallatie kan een sleutelschakelaar (impuls) aangesloten worden. Een verandering van deze zone verandert de toestand van de alarmcentrale van actief maar uitgeschakeld, of uitgeschakeld maar actief (na afloop van de vertragingstijd).

BS-BLOKSLOT

Op de inbraakalarminstallatie kan een sleutelschakelaar (duur) aangesloten worden. Een verandering van deze zone verandert de toestand van de alarmcentrale van actief maar uitgeschakeld, of uitgeschakeld waar actief (na afloop van de vertragingstijd). Let erop dat u alleen via de sleutelschakelaar de centrale bedient. Bij een onduuidelijktoestand, bijv.: Sleutelschakelaar gesloten, op het bedieningselement gedeactiveerd, kan het gebeuren dat de centrale in de actieve toestand terugkeert.

AM - Anti-mask

Deze zone-eigenschap heeft bij de Terxon SX alarmcentrale geen functie.

FB-Forbikobler

Deze zone worden met een extern codeslot of een toegangscontrole-element verbonden. Deze zone werkst zoals een regulaire in-/uitgangszone. Als deze zone tijdens de uitgangsstijd geactiveerd worden, dan worden de uitgangsstijd direct beeindigend en de inbraakalarinstallatie worden geactiveerd. Als deze zone met een geactiveerde inbraakalarinstallatie geactiveerd worden, start deze de ingangsvertraging.

12 Algemene begrippen

ZONE

Zone worden één of meertere melders genoemd, die met de inbraakalarinstallatie via een ingang CCT verbonden zich.

Een zone geldt als geopend of geactiveerd als de stroomkring binnen CCT door een melder (bewegingsmelder, magnetecontact,...) onderbroken werk (voor NC) of de waarstandswaarde veranderd is (voor DEOL).

Een zone geldt als gesloten of in rust als de stroomkring binnen CCT gesloten is (voor NC) of de lijnspanning van de centrale zich binnen de juiste parameters bevindt (voor DEOL).

INBRAAKALARMINSTALLATIE GEACTIVEERD

In actieve toestand van de inbraakalarinstallatie bewaakt deze alle zones op veranderingen in de lijnspanning en activeert lokaal en optioneel extern een alarm.

INBRAAKALARMINSTALLATIE GEDEACTIVEERD

In uitgeschakelde toestand van de inbraakalarinstallatie worden alleen die zones bewaakt, die aktijd actief zijn, zoals bijvoorbeeld, 24 eer, techniek, vuur- en brandmelders. Een alarm door een van deze zones leidt meestal alleen tot een intern alarm.

INTERN/EXTERN GEACTIVEERD

Naast de complete activering van de inbraakalarinstallatie is het ook möglich afzonderlijke bereiken (B, C, D) te activeren. Daardoor is het möglich dat u thus bent en het bereik van het systeme activeert en zodoende ook beveiligd bent. Deze manier van activeren worden intern genoemd.

INTERNALARM

Bij een intern alarm worden alleen de zoemers van de bedieningselementen en de optioneel aangesloten luidspreker geactiveerd.

LOKAAL ALARM

Bij een lokaal alarm worden bovendien de aangesloten combisignaalgevers (flitslicht en sirene) geactiveerd.

EXTERNAL ALARM

Bij een extern alarm worden naast de aangesloten akoestische en optische signaalgevers ook nog eens een signala via telefoon doorgegeven.

13 Voorbeeldinstallatie

Aan de hand van deze voorbeeldinstallatie worden u vertrouwd gemaakt met het gebruik van de Terxon SX. Hiertoe gebruiken wij een systeme met twee gebruikers. Eén gebruiker要去 via invoer van een code, de andere via chip-sleutel de alarminstallatie+kennen (de)activeren Verder要去 twee melders,een bewegingsmelder (XEVOX ECO) en een openingsmelder (FU7350W) op de installmenta aangesloten worden. Via het schakelslot (SE1000)要去 het gehele systeme op scherp gezet worden.

De signaalgever SG1650 (sirene+flits) dient voor de visuele en akoestische weergave van een inbraak- of overvalalarm.

Ook wilten wij u de programmering van de meldertypes en van de transistoruitgangen voor de externe alarmgeveruitvoeriguiitleggen. Sluit de installment a.u.b. nog Niet op de spanningsvoedig of op de accu aan!

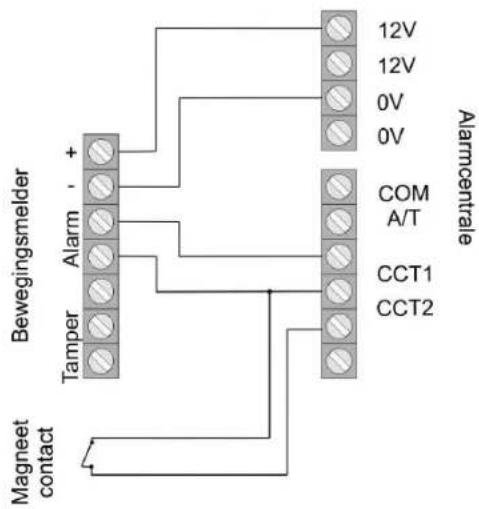

Eerst beginnen wij met de bedrading van de alarmlijnen van de bewegings- en openingsmelder. Vervolgens leggen wij de bedrading van de sabotagelijk uit. Gebruik a.u.b. voor de bedrading de 8-aderige alarmkabel AZ6360 of AZ6361. De volgende afbeelding toont de aansluiting van de melders op de installmente:

Let er a.u.b. op, dat u voor de bedrading van de sabotagelijk nog twee extra leidingen nodig hebft. In de volgende stap sluiten wij het bedieningselement op de installmentie aan. Let er a.u.b. op, dat de geleiderbrug bij het gebruik van maar een bedieningselement Niet erin gestoken is (zie pagina 12). Sluit het bedieningselement zoals afgebeeld op de centrale aan.

Nu wordt de sleutelschakelaar (SE1000) op de installmentie aangesloten. Steek waaroor de bijgevoegde stekkerkabel in de aansluitstrip voor de extra schakeluitgangen. Dezeuitgangen heeft u nodig voor de aansturing van de LED's.

Lees hiervoor a.u.b. ook de gebruiksaanwijzing van de SE1000 door. De sluitelschakelaar要去 op impuls worden ingesteld. De hierboven getoonde schakeling biedt u de mogelijkheid de alarminstallatie door draaien van de sleutel in beiden richtingen te activeren of te deactiveren. Ook hier wordt de sabotaglijn nog Niet op de centrale aangesloten. De instelling van de transistor-schakeluitgangen en extra schakeluitgangen lately we later zien.

Hieronder latent we de bedrading van de sabotagelijk zien. Let er a.u.b. op, dat u alle sabotagecontacten van de afzonderlijke componenten in serie schakelt. Metuitzondering van sirene en flits, aangezien hiervoor een speciale sabotageansluiting op de installmentie aanwezig is. De volgende afbeelding met bewegingsmelder en sleutelschakelaar dient ter verduidelijkking van de aansluiting van de sabotagecontacten. De openingsmelder heeft geen sabotageansluitingen!

Als uuitsluitend melders zonder sabotagecontact gebruikt, moet u een brug:tussen COM en A/T op het alarmsystemaanbrengen.

Voordat wij tot het programmeren van de installmentie komen, beschrijven wij ter afsluiting van de bedradingswerkzaamheden nog de aansluiting van de sirene en van de flits op de Texon SX. Hiervoor gebruiken we de SG 1650.

De sabotagelijk voor flits en sirene worden via een
eigen sabotagecontact van de installmentie aangesloten. Als u
geen externe signaalgever wilt gebruiken, moet u een
draadbrugCUSENMASSA(0V)van dealarmcentrale
plaatsen.De aansluiting van de SG1650 op de Terxon SX
wordt in de volgende afbeelding weergegeven:
De bedrading van de installmentie is daarmee afgesloten.

Nu kommt het programmeren van de installmente op de Voorgrond te staan. Let er a.u.b. op, dat de sabotagecontacten van alle componenten gesloten zijn, voordat u de installmente op de spanningsvoeding aansluit. Ga a.u.b. als volgt te werk:

1. Sluit waaroor de 12 V accu (7,0Ah) op de klemmen van de centrale met de juiste kleuren aan (rood = + 12V, zwart = 0V).
2. Sluit de bye PIN's van de kickstart-geleiderbrug met behulp van een schroevendraier kort (zie pag. 14).
3. De groene LED-weergave voor de spanning () begint te knipperen en de zoemers van de bedieningselementen+kennen geactiveerd+zijn.Met de weergave in het display hoeft geen rekening gehonden te worden.
4. Voer de standard gebruikerscode in. Dat is: 1234. Met de weergave in het display hoeft geen rekening gehonden te worden.
5. Sluit eerst hetuis van de inbraakalarinstallatie voordat u de 230V spanning aansluit.
6. Voorzie de inbraakalarinstallatie van de 230V netspanning.

7. De groene LED-weergave voor de spanning () brandt continu.

8. Voer nu via een bedieningselement in: 0 en verwolgens de standardprogrammeercode 7890

9. De weergave in het display toont: Installer Mode
10. U bevindt zich nu in het programmeermenu van de inbraakalarinstallatie en kunt met het programmeren beginnen.

We beginnen met het programmeren van de beiden zones. Voer via het toetsenbord 001, gevolgd door om instellenen van zone 1 (bewegingsmelder) te verrachten. U ziet de volgende weergave.

001:Zone01 TERXON M

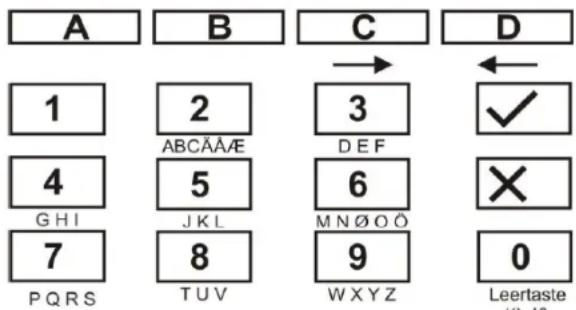

U kunt nu de zonenaam "Zone01" met behulp van het toetsenbord van het bedieningselement veranderen. De toetsen moeten zoals bij een mobiele telefoon bediend worden. Met toets C staat u een positie maar voren, met toets D een positie terug (zie pagina 46). Druk nu op de invoertoets Nierna verschijnt:

001:LD abcd1 TERXON M

Zone 001要去 als "Onmiddelijk" gedefiniereerd worden. Voern nu 03 in. U ziet de weergave:

003:NAa TERXON M

Met de toetsen A, B, C, Dkest u de toewijzing van de
melder aan de afzonderlijke bereiken veranderen. In deze
voorbeeldprogrammering is de bewegingsmelder alleen aktief, als het hele systeem is ingeschakeld. Bevestig nu met toets invoer. U komt wee in het beginvenster van het programmeermenu terug. Voer nu 002 voor de bewerking van zone 2, gevolgd door in, U ziet:

002:Zone02 TERXON M

Verander de naam van de zone waar eigen wens en druk op de invoertoets volgende weergave verschijnt:

002:IR abcd1 TERXON M

Deze veranderen we in in/uitgang. Voer 05 in. U ziet de volgende weergave op het display:

002:LD a 1 TERXON M

Voeg door indrukken van toets B het bereik B aan de melder toe. Bevestig de instelling met de invoertoets Het getal "1" achefter de deelbereiken geeft de tijdvetragingsgroep (1 tot 4) aan. Deze kut u alttijd in het programmeermenu (menupunt 201 tot 204) veranderen (zie pagina 88).Nu hoeft alleen nog de sleutelschakelaar op zone 3 geprogrammeerd te worden. Voer 003 in, verander, als u dat wilt, dezonenaam en druk op de invoertoets Het display LAST het volgende zien:

003:NA a TERXON M

Verander de zone door invoer van 11 in de sleuteschakelaar en de volgende weergave verschijnt:

003:KM a TERXON M

Bevestig uw invoer met er a.u.b. op, dat de Niet aangesloten zones 004 tot 008 op "Niet in gebruik" (NG) staan. De desbeteffende zone kunt u via 00 in de overeenkomstige instelling zetten.

In de volgende stap要去 de uitgangsvertragingsstijd ingesteld worden. Deze geeft aan, hoeveelijd u voor het verlaten van de beveiligde zone ter beschikking heeft, voordat de alarinstallatie op scherp geschakeld worden. Kies in de programmeermodus via het bedieningselement 044, gevolgd door Op het display ziet u:

044:Uittp.A=45 TERXON M

Voer de gewenste totale uitgangsvertraging in (1 voor 10 sec. tot 6 voor 120 sec.) en bevestig dit met De ingangsvertragingstijd 1 worden via het menupunt 201 ingesteld.

In dit voorbeeld heeft u 45 seconden voor het deactiveren van de op scherp geschakelde alarminstallatie. U kunt waarden tussen 10 en 120 sec. kiezen. 1 staat voor 10 en 6 voor 120 seconden. Druk a.u.b waar eigien wens in

Nu gaan wij waar de programmering van de extra
transistoruitgangen voor de LED's van de sleutelschakelaar.
De gele LED moet in gedactiveerde, de rode in
geactiveerde toestand van de alarminstallatie branden. Voer
via het toetsenbord 151 in om de eerste extra
transistoruitgang OP4 of de toestand van de rode LED te
programmeren. Bevestig dit met de invoertoets

151: Brand TERXON M

U ziet:

Verander a.u.b door invoer van 13 de instelling waar "Actief volgend". De weergave verandert in:

151:Uit Texxon M

Bevestig uw invoer met

Deinstalling voor OP5 - in hetprogrammeermenu van punt 152 - is "Aan" (14). Let er a.u.b. op, dat veranderingen pas na het verlaten van hetprogrammeermenu overgenomen worden.

De gele LED brandt alleen in gedeactiveerde toestand van het alarmsystemeenn continu en gaat na het op scherp stellenuit. De rode LED geeft aan, of de installmentie op scherp staat.

Tot besluit worden de instelleningen van de relaisuitgangen 1 en 2 voor de sirene en de flits van SG 1650 uitgelegd. Voer 081 via het toetsbord in en bevestig met volgende weergave verschijnt:

081: Sirene TERXON M

Voer nu 08 in om "Flitser" te kiezen. Daardoor wordt de flits pas uitgezet, als u de alarminstallatie deactiveert. Druk tot besluit op Daardoor wordt de flits pas uitgezet, als u de alarminstallatie deactiveert.

De relaisuitgang 2 moet op "Sirene" gezet worden. Kies waaroor het menupunt 082 en bevestig dit met Door invoer van 00 en zet u deuitgang op "Sirene".

Om de sirenevertraging te veranderen, voert u in het programmeermenu 041 in en drukt u op de invoertoets U ziet op het display:

041: SirVertr = 0
TERXON M

Als u dat wilt, kurz u een verandering van de sirenevertraging invoeren. U kurz kiezenuit waarden van 0 tot 20 min.

Bij de sireneduur kunt u kiezenuit waarden van 1,5 min.tot 20 min.

Kies waarvoor a.u.b. het programmeerpunt 042 en bevestig met ziet de volgende weergave:

042: SirTijd = 15
TERXON M

Wij raden u aan deze waarde zo te latent of tot 1,5 minuten te verkorten (in Duitsland mag de sireneduur Niet langer dan 3 minutes+zijn).

Voordat de gebruikers toegevoegd worden, wollen we nog de afzonderlijke functies van de installmente testen. Laten we beginnen met de test van de transistoruitgangen. Voer nu in het programmeermenu 091 in en druk op

091: Test: U/G 1 TERXON M

Als u invoertoets opnieuw indrukt, worden de uitgang\ weer teruggezet. Met de menupunten 092 en 093 kutu de transistoruitgang 2 en de transistoruitgang OP3 testen. In de volgende stap controeren we of de zoemer van het bedieningselement goed werk. Kies hiervoor het menupunt 095, geolgdo door ziet de volgende weergave:

Gelijkrijkig hooru een ononderbroken toon. De zoemer werkct. Bevestig dit met

Tot besluit worden de werkking van de melders getest.
Daarvoor staat menupunt 097 ter beschikking. Druk na invoer van dit punt op de invoertoets De volgende weergave is op het display te zien:

097:Looptest TERXON M

Open nu zone 02. U hoor een dubbel signaal en ziet de weergave:

A:Zone 02 TERXON M

Sluit de zone waar en druk opnieuw op de meldertest af te sluiten. Voer de test ook op de andere melders UIT.

Als u een luidspreker bij het systeme gebruikt,kest u deze in hetprogrammeermenu via 094 testen.

Dan zijn alle instellingen in het programmeermenu verricht. Verlaat het programmeermenu via invoor van 099 en bevestig dit met l bevindt zich nu in het gebruikersmenu.

Vervolgens moet er nog twee gebruikers aan het systeme toegevoegd worden. De eerste gebruiker (Bert)要去 het systeme via de invoer van een code, de tweede (Anna) met behulp van een chip-sleutel hunnen activeren en deactiveren.

Voer in het gebruikersmenu de administratorcode 1234 in.

Selecteer? TERXON M

Voer nu via het toetsenbord 4 in. Het bedieningselement toont:

Oudecode TERXON M

Voer nu het gebruikersnummer van gebruiker 2 in. Deze Iuidt: X002. Druk op het display verschijnt:

G02:Gebr 02 TERXON M

Verander nu de naam via het toetsenbord van het bedieningspaneel, in ons geval BERT.

G02:BERND TERXON M

Druk op de invoertoets Nu worden u gezvraagd een neue code in het systeem in te voeren.

Gebr 02: TERXONM

Voer bijv. 1111 in en bevestig dit met via deze code kan de installmentie op scherp en op Niet op scherp' geschakeld worden. In de volgende stap worden gebruikster Anna toegevoegd, die via de chip-sleutel de installmentie moet activeren of deactiveren. Voer waaroor in het gebruikersmenu de administratorcode 1234, gevolgd door 4, in. U ziet:

Oudemcode TERXON M

Voer nu de code van gebruiker 3 in. Deze luidt: X003. Druk op l het display verschijnt:

G03:Gebr 03 TERXON M

Verander nu de naam in ANNA en druk op de invoertoets Op het display verschijnt:

G03:ANNA TERXON M

Na indrukken van de invoertoets verschijnt op het display:

Gebr 03: TERXONM

Houd nu de chip-sleutel voor het bedieningsselement. U hoort een dubbel signaal. De chip-sleutel werk met succes ingelezen. Als u dat wilt,kest u aanvullend voor de gebruiker ook een PIN-code reserveren. InDat geval hebft de gebruiker de keuze,of hij het alarmsystemeem via code of chip-sleutel activeren wil.

Wilt u de Terxon SX activeren, voer dan a.u.b. de code in of houd de chip-sleutel voor de installmentie. U ziet de volgende weergave:

Selecteer? TERXON M

Door indrukken van de toetsen A of Kunt u nu de gehele installmente op scherp schakelen. Via de toetsen B, C en D heeft u de mogelijkheid afzonderlijke deelbereiken te selectoren. Zo kunt u bijv. in het geval van deze voorbeeldinstallatie via het op scherp schakelen van het deelbereik B alleen de openingsmelder activeren en zodoende deuitgangsdeuren bewaken. De installmentie is nu helemaal ingesteld.

Wilt u inplaats van signaalgever SG1650, SG1710 of SG1900 gebruiken, maar dan a.u.b. gebruik van de volgende aansluitschema's.

Bij gebruik van de sirene moet de transistoruitgang (programmeermenu: menupunt 081-083) op sirene (00) gezet+zijn.

Gebruik voor het aansluiten van SG1900 de bijgevoegde waarstanden (1k Ohm). Vergeet Niet de aansluiting van de interne accu van NC maar Battery (-) om te zetten. Lees a.u.b. hiervoor ook de gebruiksaanwijzingen van de overeekenkomstige signaalgevers aandachtig door.

14 De eerste keer in gebruik nemen

Als u de voorbeeldinstallatie Niet wilt gebruiken en direkt uw eigengrogrammering wilt beginnen, dan leest u a.u.b aandachtig de volgende punten. Let u op dat u bent vertrouwd geraakt met de belangrijkste begrippen van de centrale. U kut de centrale nu in gebruik nemen.

1. Sluit waaroor de 12 V accu (7,0Ah) op de klemmen van de centrale met de juiste kleuren aan (rood = +12V,zwart = 0V)
2. Sluit de bye PIN's van de kickstart-geleiderbrug met behulp van een schroevendraaier kort (zie pag. 14).
3. De groene LED-weergave voor de spanning () begint te knipperen en de zoemers van de bedieningselementen+kennen geactiveerd+zijn. Met de weergave in het display hoeft geen rekening gezchoolen te worden.
4. Voer de standard gebruikerscode in. Dat is: 1234. Met de weergave in het display hoeft geen rekening gehonden te worden.
5. Sluit eerst het huis van de inbraakalarinstallatie voordat u de 230V spanning aansluit.
6. Voorzie de inbraakalarinstallatie van de 230V netspanning.
7. De groene LED-weergave voor de spanning (andt continu.
8. Voer nu via een bedieningselement in: 0 en verwolgens de standardprogrammeercode 7890
9. De weergave in het display toont: Installer Mode
10. U bevindt zich nu in het programmeermenu van de inbraakalarinstallatie en=kunt met het programmeren beginnen.

15 Opmerkingen over de programmering

15.1 Programmeermodus

Alle gevevens in de programmeermodus worden via het toetsenbord ingevoerd. De LCD-weergave geeft u informatatie over uw invoer. Nadere informatatie over de afzonderlijke programmeerpunten is vanaf paginga 30 te vinden.

Om een punt te wijzigen, gaat u als volgt te werk:

1. Voer eerst via het toetsenbord het uit drie cijfers bestaande nummer voor het menupunt in, (bijv. 001 voor zone 1), waarvan u de eigenschap wilt bekijken of wijzigen. Druk voor het bevestigen van uw invoor op de invoertoets Op de LCD-weergave worden het geselecteerde menupunt weergegeven.
2. Als u deinstalling nicht wilt wijzigen drukt u op de invoertoets
3. Anders voert u nu deijke waarde via het toetsenbord in. De overeenkomstige waarde haalt uuit de programmeertabel. Deijke eigenschap worden weergegeven.
4. Om de nouvelle waarde op te slaan, drukt u ter bevestiging op de invoertoets
5. Een zich wypunt kan pas geseleerd worden als in het LCD-display Programmeer mode staat.

Voor het verlaten van het programmeermenu gaat u als volgt te werk:

1. In het LCD- display staat: Programmeer mode
2. Toets 099 in en bevestig uw invoer met de invoertoets. In het LCD- display staat: Ende prog?

3. Bevestig uw invoer met de invoertoets Voor het annuleren van de invoer drukt u op de X-toets X

4. Heeft u de invoer met de invoertoets bevestigd, dan controeert de alarmcentrale de actuelse status van het systeme. Voor zover er geen storingen optreden, keert de alarmcentrale in de normale operationele status terug. U heeft het programmeermenu verlaten. De centrale bevindt zich inuitgeschakelde toestand.

5. Treden er storingen op, dan worden deze nu weergegeven. Mogelijkke storingen zijn:

6. Sabotagecontact van de alarmcentrale of bedieningselement geopend

7. Geen net-of accuvoeding aanwezig
8. Een zone geopend, die ook inuitgeschakelde toestand van de centrale onmiddelijk een alarm afgeeft (24 uur, vuur, brand, sabotage)
   een systeemstoring worden de grammeermodus Niet verlaten. Verhelp eerst weergegeven systeemstoringen en voer de boven beschreiben stappen opnieuw UIT.

Fabriekscodes

Programmecode/

Mastercode: 7890

Gebruikerscode 1/

Admincode: 1234

Gebruikerscode 2-16: X002....X016 (niet geldig)

Bedreigingscode X017 (niet geldig)

15.2 Overzichtprogrammeermenu

Landinstalling (000)

Let op: Bij de wijziging van de landinstelling worden alle instelleningen in het systeme op de fabriekswaarden van het desbetreffende land teruggezet.

Menupunt	Installing (n)	Betekenis
000	0	UK - Groot-Brittannië
	1	I - Italië
	2	EE - Spanje
	3	P - Portugal
	4	NL - Nederland
	5	FR - Frankrijk
	6	B - Belgë
	7	D - Duitsland
	8	CH - Zwitserland
	9	A - Oostenrijk
	X1	IRL - Ierland
	X2	OEM1
	X3	OEM2
	X4	FI - Finland
	X5	N - Noorwegen
	X6	DK - Denemarken
	X7	S - Zweden

Bij de zoneprogrammering programmeert u eerst dezonenaam en verrolgens de zone-eigenschap.

Menupunt	Instelling (nn)	Betekenis
001 - 008	00	NG - Niet in gebruik
	01	OV - Overval
	02	VU - Vuur
	03	OM - Onmiddelijk
	04	24 - 24 uur
	05	IU - In/uitgang
	06	IV - Ingang volgend
	07	TS - Trillingssensor
	08	TK - Techniek
	09	SK - Sleutelkastje
	10	BM - Brandmelder

Menupunt	Instelling (nn)	Betekenis
	11	SS – Sleutelschakelaar
	12	BS – Blokslot
	13	AM – Niet vervoegbaar
	14	FB – Forbikobler zone

Naast de zone-eigenschappen programmeert u bovendien de zone-attributen.

Menupunt	Instelling (nn)	Betekenis
	X1	C - .Deurbel
	X2	S – Meldertest
	X3	D – Dubbele activering
	X4	O – Zoneblokkeringen möglichk
	X7	1...6 Gevoeligheid
	B	Bewaakt in bereik B
	C	Bewaakt in bereik C
	D	Bewaakt in bereik D

Programmecode (020 √nhn)

Menupunt	Instelling	Betekenis
020	nnnn	Programmeocode

Zoneafsluiting (021)

Menupunt	Instelling	Betekenis
021	0	Geen watertand NC
	1	Twee watertanden DEOL

Intern volume (022

Menupunt	Installing	Betekenis
022	0	Uit
	1...9	Zacht...Hard

Intern alarm (025√)

Menupunt	Instelling	Betekenis
025	0	Lokaal alarm volgend
	1	Totuitgeschakeld

Alarm bij een misluktte activering (027)

Menupunt	Installing	Betekenis
027	0	Intern alarm
	1	Lokaal alarm

Status weergave uitschaken (028)

Menupunt	Installing	Betekenis
028	0	Nooit uitschakelen
	1	Na 180sec. uitschakelen
	2	30sec. na code uitschakelen

External alarm vertraging met geactiveerde

ingangsvertraging (029 √) √
Menupunt	Instelling	Betekenis
029	0	Uit
	1	Aan

Overvalalarm (030)

Menupunt	Installing	Betekenis
030	0	Hard
	1	Stil

Zonesabotage reset (031√)

Menupunt	Installing	Betekenis
031	0	Geen program.code nodig
	1	Programmeercode nodig

Systemem-reset (033√)

Menupunt	Installing	Betekenis
033	0	Geen program.code nodig
	1	Program.code nodig

Overval-reset (034)

Menupunt	Installing	Betekenis
034	0	Gebruiker-reset
	1	Programmeer-reset

Eerste melderalarmuitschakelen(035

Menupunt	Instelling	Betekenis
035	0	Eerste melder uitschakelen

1	Eerste melderbewaken

Systeemsabotage-reset (038)

Menupunt	Instelling	Betekenis
038	0	Gebruiker-reset
	1	Programmeer-reset

Uitgangsmodus voor gehele bereik
(039√）

Menupunt	Instelling	Betekenis
039	0	Uitgangsstijd
	1	Handmatig
	2	Laatste deur
	3	Afsluiten

Systeem auto actief na alarm
(040√）

Menupunt	Instelling	Betekenis
040	0	Nooit
	1	Eén keer
	2	Twee keer
	3	Drie keer
	4	Altijd

Sirenevertraging (041)

Menupunt	Instelling	Betekenis
041	0	Geen vertraging
	1	1,5 min vertraging
	2	3 min vertraging
	3	5 min vertraging
	4	10 min vertraging
	5	15 min vertraging
	6	20 min vertraging

Sireneduur (042)

Uitgangsstijd gehele bereik (044 n)

Menupunt	Instelling	Betekenis
044	1	10 sec.
	2	20 sec.
	3	30 sec.
	4	45 sec.
	5	60 sec.
	6	120 sec.

In-/uitgangsvertraging volume

(045 √) √
Menupunt	Installing	Betekenis
045	0	Geen signaal
	1...9	1 = zacht - 9 = hard

Sabotagealarm reactie (046

Menupunt	Instelling	Betekenis
046	0	Intern alarm
	1	Bedieningselement
		Intern + bedieningselement

Datum en hijd (051

Menupunt	Instelling	Betekenis
051	TnnMnnJnn	Invoer datum
	SnnMnn	Invoerijd

Zones en sabotage blokkeren (052

Menupunt	Instelling	Betekenis
052	0	Zones blokkeren möglichk
	1	Zones en sabotageblokkeren möglichk

Annuleren - reset (053√)

Menupunt	Instelling	Betekenis
053	0	Optie zoals in punt 33
	1	Reset door gebruiker

Zonegedrag bij intern B (060

Menupunt	Instelling	Betekenis
060	0	In-/uitgangszone blijft in-/uitgangszone
	1	In-/uitgangszone worden

onmiddelijke zone

Zonegedrag bij intern B (061 √)

Menupunt	Instelling	Betekenis
061	0	Ingang volg. blijting angang volg.
	1	Ingang volg. worden in-/uitgangszone

Uitgangsmodus voor intern B (062)

Menupunt	Instelling	Betekenis
062	0	Uitgangstijd + zacht signaal
	1	Onmiddelijk
	2	Stil
	3	Zoals uitgangsmodus voor geheel op scherp

Alarmgedrag bij intern B (063)

Menupunt	Instelling	Betekenis
063	0	Alleen bedieningselement
	1	Luidspreker en bedieningselement
	2	Lokaal alarm
	3	External alarm (sirene en kiezer)

Uitgangsstijd bij intern B (065 x)

Menupunt	Instelling	Betekenis
065	1	10 sec.
	2	20 sec.
	3	30 sec.
	4	45 sec.
	5	60 sec.
	6	120 sec.

Zonegedrag E/A bij intern C (070

Menupunt	Instelling	Betekenis
070	0	In-/uitgangszone blijft in-/uitgangszone
	1	In-/uitgangszone worden onmiddelijke zone

Zonegedrag ing. volg. bij intern C (071)

Menupunt	Instelling	Betekenis
071	0	Ingang volg. blijft ingang volg.
	1	Ingang volg. worden in-/uitgangszone

Uitgangsmodus voor intern C (072)

Menupunt	Instelling	Betekenis
072	0	Uitgangsstijd plus zacht signaal
	1	Onmiddelijk
	2	Stil
	3	Zoals uitgangsmodus voor geheel op scherp

Alarmgedrag bij intern C (073√)

Menupunt	Instelling	Betekenis
073	0	Bedieningselement
	1	Luidspreker en bedieningselement
	2	Lokaal alarm
	3	Extern alarm (bed.-elem. + sirene en kiezer)

Uitgangsstijd bij intern C (075)

Menupunt	Installing	Betekenis
075	1	10 sec.
	2	20 sec.
	3	30 sec.
	4	45 sec.
	5	60 sec.
	6	120 sec.

Uitgangsmodus voor intern D (076)

Menupunt	Instelling	Betekenis
076	0	Uitgangstijd plus zacht signaal
	1	Onmiddelijk
	2	Stil
	3	Zoalsuitgangsmodus voor geheel op scherp

Alarmgedrag bij intern D (077)

Menupunt	Instelling	Betekenis
077	0	Bedieningselement
	1	Luidspreker en bedieningselement
	2	Lokaal alarm
	3	External alarm (sirene en kiezer)

Uitgangsstijd bij intern D (079 √) √

Menupunt	Instelling	Betekenis
079	1	10 sec.
	2	20 sec.
	3	30 sec.
	4	45 sec.
	5	60 sec.
	6	120 sec.

Gedrag van de transistoruitgang 1
(081 √in)

Menupunt	Instelling	Betekenis
081	00	Sirene
	01	In-/uitgang volgend
	02	Actief volgend
	03	Actief stabel
	04	Schok sensor reset
	05	Looptest
	06	Gereed volgend
	07	24=uur
	08	Flitslicht volgend
	09	Vuur reset
	10	Sirenetest (met eigenstr.voorz.)
	11	Actief bevestigend
	12	Actief impuls 1
	13	Uitgeschakeld impuls 1
	26	Actief impuls 1
	27	Actief impuls 2
	28	Actief impuls 3
	29	Actief impuls 4
	30	Uitgeschakeld impuls 1
	31	Uitgeschakeld impuls 2
	32	Uitgeschakeld impuls 3
	33	Uitgeschakeld impuls 4
	34	Vuur
	35	Overval

Gedrag van de transistoruitgang 2
(082)

Menupunt	Instelling	Betekenis
082	Zie instelling	voor transistoruitgang 1

Gedrag van de transistoruitgang 3
(083 n)

Menupunt	Instelling	Betekenis
083	Zie instelling	voor transistoruitgang 1

Gedrag van de uitgangen bij inbraakalarm
(085√n)

Menupunt	Instelling	Betekenis
085	0	Stabel tot uitgeschakeld

1	Weer activeren

Aanvullende ingangsvertraging
(086√)

Menupunt	Installing	Betekenis
086	0	Uit
	1	Aan

Bedieningselementalarm (087√)

Menupunt	Instelling	Betekenis
087	0	Niet geactiveerd
	1	Geactiveerd

Gebeurtenisgehugen (090

Menupunt	Installing	Betekenis
090	0	Geheugen printen
	1	Terugbladeren
	3	Vooruitbladeren
	×	Geheugen verlaten
	✓	Tussen datum/tijd en gebeurtenis omschakelen

Uitgang 1 testen (091

Menupunt	Instelling			Betekenis
091	✓	X		Test afluiten

Uitgang 2 testen (092

Menupunt	Installing		Betekenis
092	✓	×	Test afluiten

Uitgang 3 testen (093

Menupunt	Instelling		Betekenis
093	✓	×	Test afluiten

Interne luidspreker testen (094

Menupunt	Instelling		Betekenis
094	✓	×	Test afsluiten

Sirene bedieningselement testen (095

Menupunt	Instelling		Betekenis
095	✓	X	Test afluiten

Looptest (097

Menupunt	Instelling			Betekenis
097	✓	X		Test afluiten

Fabrieksinstalling herstellen (098

Menupunt	Instelling	Betekenis
098	✓×	Fabrieksinstellungherstellen

Programmeermenu verlaten (099

Menupunt	Installing	Betekenis
099	✓	Programmeermenu verlaten

Taalinstelling voor het OSD-menu

(126 √)
Menupunt	Installing	Betekenis
126	0	Engl. = Engels
	1	Ital. = Italiaans
	2	Span. = Spaans
	3	Port. = Portugees
	4	Ned. = Nederlands
	5	Fran. = Frans
	6	Duit. = Duits
	7	Noor. = Noors
	8	Zwee. = Zweeds
	9	Deen. = Deens
	X1	Fin. = Fins

Gedrag van de aanvullende schakeluitgang 1
(151 vIn)

Menupunt	Instelling	Betekenis
151	00	Niet in gebruik
	01	Vuur volgend
	02	Overval volgend
	03	Inbraak volgend
	04	Actief/uitgeschakeld volgend
	05	Alarm annuleren
	06	Technisch alarm
	11	Net storing
	12	Sabotage volgend
	13	Actief volgend
	14	Uitgeschakeld volgend
	15	Zone geblokkeerd
	16	Noodoproep volgend
	17	Sleutelkastje
	18	Anti mask
	19	Brandmelder
	30	Actief impuls 1
	31	Actief impuls 2
	32	Actief impuls 3
	33	Actief impuls 4
	34	Uitgeschakeld impuls 1
	35	Uitgeschakeld impuls 2
	36	Uitgeschakeld impuls 3
	37	Uitgeschakeld impuls 4

Gedrag van de aanvullende schakeluitgang 2

(152 √n) √
Menupunt	Instelling	Betekenis
152	Zie instelling	voor schakeluitgang 1

Gedrag van de aanvullende schakeluitgang 3
(153√n) √

Menupunt	Instelling	Betekenis
153	Zie instelling	voor schakeluitgang 1

Gedrag van de aanvullende schakeluitgang 4
(154 vin)

Menupunt	Instelling	Betekenis
154	Zie instelling	voor schakeluitgang 1

Gedrag van de aanvullende schakeluitgang 5

(155√n)

Menupunt	Instelling	Betekenis
155	Zie instelling	voor schakeluitgang 1

Gedrag van de aanvullende schakeluitgang 6

(156√n)

Menupunt	Instelling	Betekenis
156	Zie instelling	voor schakeluitgang 1

Gedrag van de aanvullende schakeluitgang 7

(157 v)

Menupunt	Instelling	Betekenis
157	Zie instelling	voor schakeluitgang 1

Gedrag van de aanvullende schakeluitgang 8

(158√n)

Menupunt	Instelling	Betekenis
158	Zie instelling	voor schakeluitgang 1

Inversie van de aanvullende schakeluitgangen

(159√)

Menupunt	Instelling	Betekenis
159	0	Niet geinverteerd (+ve valt weg)
	1	Geinverteerd (+ve worden aangesloten)

Duur van het actieve impuls 1 2 3 4

(170√n√n√n√n√)

Menupunt	Instelling	Betekenis
170	00	stabil
	01 - 12	Duur impuls in seconden

Schakeluitgang actief stabel

(171√n√n√n√n√)

Menupunt	Instelling	Betekenis
171	A B C D	Schakeluitgang activeren bij een actief bereik

Duur van het uitgeschakelde impuls 1

(172√n√n√n√n√)

Menupunt

Installing

Betekenis

172	00	stabil
	01 - 12	Duur impuls in seconden

Schakeluitgang uitgeschakeld stabel

(173√n√n√n√n√)

Menupunt	Instelling	Betekenis
173	A B C D	Schakeluitgang activeren bij een uitgeschakeld bereik

Schakeluitgang bij vuur

(174√n√n√n√n√)

Menupunt	Instelling	Betekenis
174	0	Schakeluitgang UIT
	1	Schakeluitgang aan

Schakeluitgang bij overval

(175√n√n√n√n√)

Menupunt	Instelling	Betekenis
175	0	Schakeluitgang UIT
	1	Schakeluitgang aan

Laatsteuitgangsettling-tijd

(182 | - 1|

Menupunt	Instelling	Betekenis
182	07	7 seconden
	08	8 seconden
	09	9 seconden
	10	10 seconden
	11	11 seconden
	12	12 seconden

Displayregelveranderen(183

Menupunt	Installing	Betekenis
183	Max. 16 tekens	C/D – links / rechts

Vuur signaalgever (184 ✓) ✓

Menupunt	Installing	Betekenis
184	0	UIT
	1	AAN

Sleutelschakelaar auto reset (185

Menupunt	Installing	Betekenis
185	0	UIT
	1	AAN

Weergave zoneweerstand (199

Menupunt	Instelling	Betekenis
199	Toetsen 1 + 3 zonekeuze

Ingangsvertragingsgroep 1 (201

Menupunt	Installing	Betekenis
201	1	10 seconden
	2	20 seconden
	3	30 seconden
	4	45 seconden
	5	60 seconden
	6	120 seconden

Ingangsvertragingsgroep 2 (202

zie 201

Ingangsvertragingsgroep 3 (203)

zie 201

Ingangsvertragingsgroep 4 (204)

zie 201

Softwareversie (991

15.3 Instelling in het programmeermen

000 Landinstallingen

Gebruik deze installing om de inbraakalarinstallatie met de overeenkomstige landconfiguratie uit te rusten. Bij het laden van de landinstillingen gaan alle voor de gebruiker gedefinieerde instillingen verloren. Wilt u alleen de taal van de weergave van het bedieningselement wijzigen, gebruik dan het menupunt 126 (taal).

Vanuit het gebruikersniveau gaat u als volgt te werk:

1. Voer op het bedieningselement in: 0
2. Voer de programmeercode in: 7890
   In het LCD- display staat: INSTALLER MODE
3. Voer op het bedieningselement in: 000
4. In het LCD- display staat: 000:Land=DE
5. Voer op het bedieningselement in: 4
6. In het LCD- display staat: 000:COUNTRY NL
7. Voer op het bedieningselement in:
8. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

Met deze installing heeft u de Voorinstellungen voor Nederland verricht. Pas na deze instilling stemmen de gemarkeerde waarden van het programmeeroverzicht met de ingestelde waarden van de inbraakalarinstallatie overeen.

001 - 008 zone-installing

Onder het punt Zone-instelling verricht u zowel de instelling voor de naam van de zone als ook de zone-eigenschap.

Vanuit het programmeerniveau gaat u als volgt te werk:

1. Voer op het bedieningselement in: 001
2. In het LCD- display staat: 001: ZONE 01

3. De cursor knippert onder de eerste letter.

4. Gebruik het toetsenbord om de naam van de zone met maximaal 12 tekens in te voeren.

1. Hieronder wordt als naam van de zone het woord "ENTREE" ingevoerd.

Voer waaroor op het bedieningselement in:

3 3 -E C -volgende positie -
4 4 N 4 C -volgende positie

6 6 -volgende positie -
4 4 - R C - volgende positie -
2 2 - E C - volgende positie -
6 6 - volgende positie -
4 4.

1. Heeft u iets verkeerd getypt, dan=kunt u met de Dtoets d cursor alleruit bewegen.

2. Een letter of een cijfer wist u door op deze positie met behulp van de 0-toets en spatie te zetten.

3. Heeft u een neue naam van de zone ingevoerd, bevestig dan uw invoor. Voer waarvoor op het bedieningselement in:

Na de invoer van de naam van de zone vindt de invoer van de zone-eigenschap plaats. De desbetreffende zone-eigenschappen worden op de pagina's 19 en 20 in deze handleiding uitgelegd. Ga voor de invoer van de zone-eigenschap als volgt te werk:

1. Gebruik het toetsenbord om de zone-eigenschap in te voeren en druk op:

00	NG – Zone nicht in gebruik
01	OV – Overval
02	BR – Vuur
03	NA – Onmiddelijk
04	24 – 24(uur
05	LD – In-/uitgang
06	IR – Ingang volgend
07	TS – Trillingsmelder
08	TE – Techniekzone
09	KB – Sleutelkastje
10	SD – Brandmelder
11	KM – Sleutelschakelaar impuls
12	KS – Sleutelschakelaar stabel
13	AM – Niet vervoegbaar
14	FB – Forbikobler

1. Aanvullend op de zone-eigenschap voert u in, voor welk bereik deze zone bewaakt moet worden. De uitleg over de bereiken vindt u op pagina 20 in deze handleiding. Gebruik het toetsenbord om het bereik te programmeren en druk op:

E	Deze zone is bewaakt als het bereik A geactiveerd werk. In het LCD- display staat: a
B	Deze zone is bewaakt als het bereik B geactiveerd werk. In het LCD- display staat: b
C	Deze zone is bewaakt als het bereik C

	geactiveerd werk. In het LCD- display staat: c
d	Deze zone is bewaakt als het bereik D geactiveerd werk. In het LCD- display staat: d

1. Naast de zone-eigenschap en het bereik waarin de zone bewaakt moet worden, is er nog een zoneattribuut. Gebruik het toetsenbord om de zoneattributen te programmeren en druk op:

X1	B – Deurbel De centrale genereert elke keer een signaal op het bedieningselement en de luidspreker als een zone met dit zoneattribuut geactiveerd worden. Dit geldt alleen als de inbraakalarminstallatie uitgeschakeld is. Dit zoneattribuut staat voor zones met de eigenschap Onmiddelfijk, In-/uitgang, Ing. volgend en trillingsmelder ter beschikking.
X2	T – Meldertest Zones met dit zoneattribuut়in eén testfunctie. U gezrukt zebe testfunctie als u van mening bent dat een melder een vals alarm zou+kunnen activeren. Deze zone gaat in een 14-daagse test. Activeert ze deze zone binnen deze 14ragen, dan worden er geen alarm afgegeven. De melder wordenuit de bewaking genomen en er volgt een melding in het display. Activeert de zone binnen de 14ragen Niet, dan worden de zonetestafgesloten, het zoneattribuut gewist en de zone werkt weeer normala. Dit zoneattribuut staat voor zones met de eigenschap Onmiddelfijk, Ingang volgend, Techniek en Trillingsmelder ter beschikking.
X3	D – Zonekoppeling Zones met dit zoneattribuut activeren pas een alarm als nog een zone binnen eenijdvenster van 5 minuten activeert

	of als een zone minimaal 10 seconden geopend is (bijv.: magneetcontacten). Deze functie reducert valse alarmen door afzonderlijke melders tot een minimum, maar kan onder bepaalde omstandigheden ertoe leiden dat een inbraak pas LAST of helemaal Niet herkend worden. Dit zoneattribuut staat voor zones met de eigenschap Onmiddelijk of Ingang volgend ter beschikking.
X4	O – Zoneblokkeringen Zones met dit zoneattribuut+kennen door de gebruiker handmatig geblokkeerd en uit de bewakinguitgeschakeld worden.

1. Naast de zone-eigenschappen en zone-attributen kurz u bij sommige zone-eigenschappen nog aanvullende instellingen verrachten. Zo要去 u bij een in-/uitgangszone en de ing. volgend zone de ingangsvertragingstijd vastleggen en bij de zone trillingsmelder de gevoeligkeit ervan. Gebruik het toetsenbord om aanvullende eigenschappen te programmeren en druk op:

X7	Bij zones met de zone-eigenschap in-/uitgang of ing. volgend programmeert u hiermee de overeenkomstige ingangsvertragingstijdgroep. Druk verzolgens op de toets: 1 voor de vertragingsgroep 1 2 voor de vertragingsgroep 2 3 voor de vertragingsgroep 3 4 voor de vertragingsgroep 4
X7	Bij zones met de zone-eigenschap trillingsmelder programmeert u hiermee de gevoeligheid. Druk verzolgens op de toets 1-6: 1 ongevoelig 6 gevoelig

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:

OPMERKING: De vertragingstijd voor de in-

/uitgangszone moet langer zichn dan die van de ing. volgend zone.

De tijd voor de

ingangsvertragingsstijdgroep

programmeert u in het punt 201 t/m 204.

020 Wijzigen van de programmeercode

Voor het wijzigen van de programmeercode, die voor de toegang tot het programmeermenu nodig is. Vanuit het programmeerniveau gaat u als volgt te werk:

1. Voer op het bedieningselement in: 020
2. In het LCD- display staat: 020: CODE
3. De cursor knippert aan het einde van de instelling.
4. Gebruik het toetsenbord om de(APe uit vier cijfers bestaande programmecode in te voeren.
5. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
6. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

021 Wijzigen van de zoneafsluiting

Voor het wijzigen van de zoneafsluiting voor de ingangen van de inbraakalarinstallatie. Vanuit het programmeerniveau gaat u als volgt te werk:

1. Voer op het bedieningselement in: 021
2. In het LCD- display staat: 021: CC + A/T
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

00	CC + A/T Bij deze zoneafsluiting mag er geen waarstand in de alarmzone gezruikt worden. Tijdens het openen van de zone worden er een alarm geactiveerd. Het sabotagecontact van de melder要去 apart op de inbraakalarinstallatie aangesloten worden. Neem de aansluitdiagrammen voor de bedrading met NC + Sabo in acht.
01	FSL 2K2/4K7 Bij deze zoneafsluiting要去 twee waarstanden met verschillende waarden worden gezruikt. Afhankelijkke van welke waarstandswaarde gewijzigd worden, activeert de inbraakalarinstallatie een alarm of sabotage. De sabotage-ingang op de centrale heeft geen functie. Neem de aansluitdiagrammen voor de bedrading met DEOL in acht.

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

022 Wijzigen van het volume bij een intern alarm

Voor het wijzigen van de zoneafsluiting voor de ingangen van de inbraakalarinstallatie. Vanuit het programmeerniveau gaat u als volgt te werk:

1. Voer op het bedieningselement in: 022
2. In het LCD- display staat: 022: D.BelVol=3
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0-9	D.BelVol Vermeld hier, met welt volume het interne alarm via het bedieningselement en de (opt.) aangesloten luidspreker要去 worden afgegeven. Druk op de toets: 0 UIT 1 zacht 9-hard

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

025 Intern alarm

Voor het wijzigen van de eigenschap van het interne alarmGaat u als volgt te werk:

1. Voer op het bedieningselement in: 025
2. In het LCD- display staat: 025: LS Tijd
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	Int alarm volgt lokaal alarm Het interne alarm volgt de ingevoerde=tijden voor de buitensirene
1	Int. alarm tot uitgeschakeld Het interne alarm loopt tot de alarmcentrale uitgeschakeld werk.

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

027 Alarm bij een mistrukte activering

Voor het wijzigen van de eigenschap van het alarm bij een misluktte activering gaat u als volgt te werk:

1. Voer op het bedieningselement in: 027
2. In het LCD- display staat: 027:INTERN
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	Het alarm bij een mistrukte activering worden via de interne signaalgever afgegeben.
1	Het alarm bij een mistrukte activering worden bovendien via de buitensirene lokaal afgegeben.

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

028 Statusweergave

Voor het wijzigen van de eigenschap van de statusweergave gaat u als volgt te werk:

1. Voer op het bedieningselement in: 028
2. In het LCD- display staat: 028: Status UIT
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	De weergave blij permanent geactiveerd. Het systeme geeft algtdweer of de alarmcentrale geactiveerd of gedeactiveerd is.
1	De weergave van de toestand van de centrale blijnt na invoer van de gebruikerscode 180 secondengeactiveerd, daarna wisselt deze waar aan de datum&tijdweergave.
2	De weergave schakelt 30 seconden na elke gebeurtenis wijter terug maar de datum&tijdweergave. Let erop dat ook de LED's maar 30 seconden branden.

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

029 Toegangsalarmvertraging

Voor het wijzigen van de eigenschap van de toegangsalarmvertraging gaat u als volgt te v

1. Voer op het bedieningselement in: 029
2. In het LCD- display staat: 029: VERtraginUIT
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	De alarmcentrale genereert onmiddelijk een alarm als de gebruiker van de vastgelegde ingangsroute afwijk.
1	De alarmcentrale verlengt de ingangsvertraging met nog.ecs 30 seconden als de gebruiker van de vastgelegde ingangsroute afwijk. Daar bij worden een intern alarm geactiveerd om de gebruiker erop te wijzen dat hij een fout heeft begaan. Wordt de gebruikerscode binnen ingangsvertragingstijd ingevoerd, dan worden een lokaal alarm vermeden en de alarmcentrale gereset.

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

030 Stille overval

Voor het wijzigen van de eigenschap van het stille overvalalarm gaat u als volgt te werk:

1. Voer op het bedieningselement in: 030
2. In het LCD- display staat: 030: OV Luid
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	OV Luid Bij het activeren van het overvalalarm genereert de alarmcentrale lokaal een alarm.
1	OV Stil Bij het activeren van het overvalalarm genereert de alarmcentrale lokaal geen alarm. Het alarm worden alleen via relaiscontacten afgegeven en via de opt. kiezer doorgegeven.

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

031 Zonesabotage

Voor het wijzigen van de eigenschap van de zonesabotage gaat u als volgt te werk:

1. Voer op het bedieningselement in: 031
2. In het LCD- display staat: 031: EngTmpRstUIT
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	Geen programmeerode nodig (UIT) Bij het activeren van een sabotagealarm is de invoer van de gebruikerscode voldoende om de sabotagemelding te bevestigen.
1	Programmeerode nodig (AAN) Bij het activeren van een sabotagealarm is na de invoer van de gebruikerscode voor het deactiveren

van het alarm nog de invoer van de programmeercode nodig om het sabotagealarm te wissen.

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

033 Systemem-reset

Voor het wijzigen van de eigenschap van de systeme resetGaat u als volgt te werk:

1. Voer op het bedieningselement in: 033
2. In het LCD- display staat: 033: Inst.Rst UIT
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	Systeem-reset (UIT)Bij de weergave van een systemdfout is alleen de invoer van een gebruikerscode nodig om de melding te bevestigen.
1	Systeem-reset (AAN)Bij de weergave van een systemdfout is de invoer van een programmeercode nodig om de melding te bevestigen.

Let a.u.b. op het volgende:
Bepaalde gebeurtenissen vereisen altijd de invoer van een programmeercode. Dit zich:
Uitval of storing op een bedieningselement
Uitval van de 12V voedingszekering
Lage accu in de centrale

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

034 Overval-reset

Voor het wijzigen van de eigenschap van de overval-reset gaat u als volgt te werk:

1. Voer op het bedieningselement in: 034
2. In het LCD- display staat: 034: OV Gebr RST
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	OV Gebr RST Om een overvalalarm te resetten, is alleen de invoer van een geldige gebruikerscode nodig.
1	OV Inst RST Om een overvalalarm te resetten, is na de invoer van een geldige gebruikerscode voor het deactiveren van het alarm nog de invoer van een programmeercode nodig om het overvalalarm te wissen.

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

035 Eerste-alarmreactie

Voor het wijzigen van de eigenschap van de eerstealarmreactie gaat u als volgt te werk:

1. Voer op het bedieningselement in: 035
2. In het LCD- display staat: 035: Lock-outAAN.
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	Eerste melder uitschakelen, Lock-outAAN Na afloop van de alarmtijd (alarmtijd van de lokale alarmering van de buitensirene) worden de alarmcentrale waar geactiveerd. De zone die het alarm heeft geactiveerd, worden nicht meer bewaakt.
1	Eerste melder bewaken, Her-in

Na afloop van de alarmtijd (alarmtijd van de lokale alarmering van de buitensirene) worden de alarmcentrale waar geactiveerd. De zone die het alarm heeft geactiveerd, worden ook় bewaakt.

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

038 Systemsabotage-reset

Voor het wijzigen van de eigenschap van de systeemsabotage-reset gaat u als volgt te werk:

1. Voer op het bedieningselement in: 038
2. In het LCD- display staat: 038: EngSysTm UIT
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	EngSysTm UIT Bij een systemd Sabotage is het möglichk de alarmcentrale door de invoor van de gebruikerscode te resetten.
1	EngSysTm AAN Bij een systemd sabotage is het alleen door de invoor van de bouwercode möglichk de alarmcentrale te resetten.

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

039 Uitgangsmodus voor geheel op scherp (A)

Voor het wijzigen van de eigenschap van deuitgangsmodus voor geheel op scherp gaat u als volgt te werk:

1. Voer op het bedieningselement in: 039

2. In het LCD- display staat: 039: A=Tijdsbep.

3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	A=Tijdsbep. Na het activeren van de alarmcentrale begint de geprogrammeerde uitgangsvertragingstijd te lopen. Na afloop van de vertragingstijd worden de alarmcentrale geactiveerd. Mochten er op dit tijd stip zones geopend+zijn, dan worden er een alarm afgeveen.
1	A=Afbreken Na het activeren van de alarmcentrale begint de uitgangsvertragingstijd te lopen. De vertragingstijd loopt zo lang, tot een met een bedieningselement verbonden toets bediend worden, die de uitgangsvertragingstijd handmatig.beeindigd. De uitgangsvertraging worden zeven seconden na indrukken van de toets.beeindigd.
2	A=Lst. Deur Na het activeren van de alarmcentrale begint de uitgangsvertragingstijd te lopen. De vertragingstijd loopt zo lang, tot een zone met de zone-eigenschap in-/uitgang gesloten worden. De uitgangsvertraging worden zeven seconden na indrukken van de toets.beeindigd.
3	A=Schakel. E Na het activeren van de alarmcentrale begint de vertragingstijd te lopen. De vertragingstijd loopt zo lang, tot een zone met de eigenschap in-/uitgang gesloten worden en er bovendien na het sluiten van de zone een contact dat met

het bedieningselement verbonden is, geopend werk.

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

040 Systeem auto op scherp

Voor het wijzigen van de eigenschap van de systeme auto op scherpGaat u als volgt te werk:

1. Voer op het bedieningselement in: 040
2. In het LCD- display staat: 040: Her-in=Altyd
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	Her-in=Nooit Na het activeren van het alarm loopt het alarm tot aan de ingestelde alarmtijd van de buitensignaalgever. Mocht nog een melder na afloop van de ingestelde alarmtijd nog een alarm van de alarmcentrale melden, dan worden echter Niet waar opnieuw een alarm geactiveerd.
1-4	Her-in=1 / 2 / 3 / Altyd Na het activeren van het alarm loopt het alarm tot aan de ingestelde alarmtijd van de buitensignaalgever. Alaar gelang de ingevoerde waarde worden de centrale eén, twee, drie keer of altdj geactiveerd. Mocht er opnieuw een alarm melding optreden, dan worden er werk een alarm geactiveerd.

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

041 Sirenevertraging

Voor het wijzigen van de eigenschap van desirenevertraging gaat u als volgt te werk:

1. Voer op het bedieningselement in: 041
2. In het LCD- display staat: 041: SirVertr 0
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

1	Sir. Vertr 0 Na het activeren van het alarm worden de lokale alarmering zonder vertraging gestart.
2	Sir. Vertr 1,5 Na het activeren van het alarm worden de lokale alarmering na een vertraging van 1,5 minutes geactiveerd.
3	Sir. Vertr 3 Na het activeren van het alarm worden de lokale alarmering na een vertraging van 3 minutes geactiveerd.
4	Sir. Vertr 10 Na het activeren van het alarm worden de lokale alarmering na een vertraging van 10 minutes geactiveerd.
5	Sir. Vertr 15 Na het activeren van het alarm worden de lokale alarmering na een vertraging van 15 minutes geactiveerd.
6	Sir. Vertr 20 Na het activeren van het alarm worden de lokale alarmering na een vertraging van 20 minutes geactiveerd.

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

042 Sireneduur

Voor het wijzigen van de eigenschap van de systeme auto op scherpGaat u als volgt te werk:

1. Voer op het bedieningselement in: 042
2. In het LCD- display staat: 042: SirTijd =3
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

1	SirTijd =1,5 Na deALARming wordt de lokale alarmering 1,5 minuten geactiveerd.
2	SirTijd =3 Na deALARming wordt de lokale alarmering 3 minuten geactiveerd.
3	SirTijd =5 Na deALARming wordt de lokale alarmering 5 minuten geactiveerd.
4	SirTijd =10 Na deALARming wordt de lokale alarmering 10 minuten geactiveerd.
5	SirTijd =15 Na deALARming wordt de lokale alarmering 15 minuten geactiveerd.
6	SirTijd =20 Na deALARming wordt de lokale alarmering 20 minuten geactiveerd.

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signala "beep" "beep" en toont PROGRAMMEER MODE.

044 Uitgangsvertragingstijd A

Voor het wijzigen van de eigenschap van deuitgangsvertragingstijd bij geheel op scherp A gaat u als volgt te werk:

1. Voer op het bedieningselement in: 044
2. In het LCD- display staat: 044: Uitlp.A=10
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

1	Uitlp.A=10 Uitgangsvertragingstijd voor geheel op scherp 10 seconden.
2	Uitlp.A=20 Uitgangsvertragingstijd voor geheel op scherp 20 seconden.
3	Uitlp.A=30 Uitgangsvertragingstijd voor geheel op scherp 30 seconden.
4	Uitlp.A=45 Uitgangsvertragingstijd voor geheel op scherp 45 seconden.
5	Uitlp.A=60 Uitgangsvertragingstijd voor geheel op scherp 60 seconden.
6	Uitlp.A=120 Uitgangsvertragingstijd voor geheel op scherp 120 seconden.

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

045 In-/uitgangsvertragingssignaal volume

Voor het wijzigen van de eigenschap van het volume van het in-/uitgangsvertragingsssignaal gaat u als volgt te werk:

1. Voer op het bedieningselement in: 045
2. In het LCD- display staat: 045: I/U VOL=5
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	I/U VOL=UIT In-/uitgangsvertragingssigmaal uit.
1-9	I/U VOL=1/2/3/4/5/6/7/8/9 In-/uitgangsvertragingssigmaal zacht (19 tot hard (9)

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signala "beep" "beep" en toont PROGRAMMEER MODE.

046 Sabotagealarm

Voor het wijzigen van de eigenschap van het sabotagealarm met gedeactiveerde alarmcentrale gaat u als volgt te werk:

1. Voer op het bedieningselement in: 046
2. In het LCD- display staat: 046: Intern
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	Intern, Bij sabotagealarm in de gedexeactiveerde toestand van de alarmcentrale worden alleen een intern alarm geactiveerd.
1	Codebd Bij sabotagealarm in gedexeactiveerde toestand van de alarmcentrale worden het B-element geactiveerd.
2	Int+RKP Bij sabotagealarm in gedexeactiveerde toestand van de alarmcentrale worden het B-element en het interne alarm geactiveerd.

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

051 Datum enijd

Voor het wijzigen van de datum en deijd gaat u als volgt te werk:

1. Voer op het bedieningselement in: 051
2. In het LCD- display staat bijv.: 051: D03 M02 J05
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en voer de dag in:
4. Bevestig uw invoer met
5. Voer met behulp van het toetsbord de maand in. (januari t/m september = 01 t/m 09)
6. Bevestig uw invoer met
7. Voer met behulp van het toetsenbord het�in.
8. Bevestig uw invoer met
9. De weergave wisselt, voert u nu met behulp van het toetsenbord het uur in.
10. Bevestig uw invoer met
11. Voer met behulp van het toetsenbord de minuut in.
12. Bevestig uw invoer met
13. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

052 Sabotage blokkeren

Voor het wijzigen van de eigenschap van de sabotage gaat u als volgt te werk:

1. Voer op het bedieningselement in: 052
2. In het LCD- display staat: 052: Overbr Alarm
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	Overbr Alarm Het is alleen möglich afzonderlijke zones te blokkeren, een sabotagezone of een sabotagealarm kan nicht geblokkeerd worden.

1	Overbr Al+Ta Het is möglich afzonderlijke zones en ook sabotagezones of een sabotagealarm uit de bewaking te blokkeren.

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signala "beep" "beep" en toont PROGRAMMEER MODE.

053 Afbreken - reset

Voor het wijzigen van de eigenschap afbreken reset, gaat u als volgt te werk:

1. Voer op het bedieningselement in: 053
2. In het LCD- display staat: 053: Afbr.-Syst.
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	Afbr.=Syst. De reset na een afgebrozen alarm vindtplaats zoals in functie 33 ingesteld.
1	Afbr.=Gebr Na een afgebrozen alarm mag gebruiker de reset uitvoeren.

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

060 Gedrag I/U bij intern op scherp (B)

Voor het wijzigen van de eigenschap van de in-/uitgangszone bij intern op scherp (B) gaat u als volgt te werk:

1. Voer op het bedieningselement in: 060
2. In het LCD- display staat: 060: B=LD =LD
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	LD = LD Een als in-/uitgang geprogrammeerde zone heeft deze eigenschap ook bij interne activering en start daardoor de ingangsvertragingsstijd bij het activeren van de zone en bij een actieve interne activering.
1	LD = NA Een als In-/uitgang geprogrammeerde zone verandert+zijn zone-eigenschap bij een interne activeringaar Onmiddelijk en geeft een alarm bij het activeren van de zone en bij een actieve interne activering af.

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

061 Gedrag ing. volg. bij intern op scherp (B)

Voor het wijzigen van de zone-eigenschap bij intern op scherp (B) gaat u als volgt te werk:

1. Voer op het bedieningselement in: 061
2. In het LCD- display staat: 061: B=IR =IR
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	IR = IR Een als ingang volgend geprogrammeerde zone heeft deze eigenschap ook bij een interne activering en maakt het betreden van deze zones möglichk terwijl de ingangsvertraging loopt.
1	IR = LD Een als Ingang volgend geprogrammeerde zone verandert+zijn zone-eigenschap bij een interne activering waar In-/uitgang en start de vertragingstijd bij het activeren van de zone en bij een actieve interne activering.

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

062 Gedrag uitgangsmodus intern op scherp (B)

Voor het wijzigen van de eigenschap van deuitgangsmodus bij intern op scherp (B) gaat u als volgt te werk:

1. Voer op het bedieningselement in: 062
2. In het LCD- display staat: 062: B=LEISE
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	B=A+Lagetoon Het akoestische signaal tijdens de uitgangsvertragingstijd worden met half volume afgegeben.
1	B=Direct Bij een interne activering worden de alarmcentrale onmiddelijk, d.w.z.+zonder vertragingstijd intern geactiveerd.
2	B=Stil Er worden geen akoestisch signaal tijdens de uitgangsvertragingstijd afgegeben. Na het verstreijken van de vertragingstijd gezeft de centrale een kort signalaaf.
3	B=A De uitgangsmodus voor intern op scherp B is net als de uitgangsmodus voor geheel op scherp A

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

063 Alarmgedrag bij intern op scherp (B)

Voor het wijzigen van het alarmgedrag bij intern op scherp (B)Gaat u als volgt te werk:

1. Voer op het bedieningselement in: 063

2. In het LCD- display staat: 063: B = B-TEIL

3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

4. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
5. Het bedieningselement bevestigt uw invoer met een dubbel signala "beep" "beep" en toont PROGRAMMEER MODE.

0	Codebd Alleen de bediendelen worden geactiveerd.
1	Intern Bij alarm worden de bediendelen en het interne alarm geactiveerd.
2	Lokaal Bij alarm worden de bediendelen, het interne alarm en de buitensirene geactiveerd.
3	Voll. Bij alarm worden naast de bediendelen en de interne signalering ook de buitensirene en de uitgangen geactiveerd

065 Uitgangsvertragingstijd intern B

Voor het wijzigen van de eigenschap van deuitgangsvertragingstijd bij intern op scherp B gaat u als volat te werk:

1. Voer op het bedieningselement in: 065
2. In het LCD- display staat: 065: UitloopB=10
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

1	UitloopB=10 Uitgangsvertragingstijd voor intern op scherp B 10 seconden.
2	UitloopB=20 Uitgangsvertragingstijd voor intern op scherp B 20 seconden.
3	UitloopB=30 Uitgangsvertragingstijd voor intern op scherp B 30 seconden.

4	UitloopB=45 Uitgangsvertragingstijd voor intern op scherp B 45 seconden.
5	UitloopB=60 Uitgangsvertragingstijd voor intern op scherp B 60 seconden.
6	UitloopB=120 Uitgangsvertragingstijd voor intern op scherp B 120 seconden.

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

070 Gedrag I/U bij intern op scherp (C)

Voor het wijzigen van de zone-eigenschap van de in/uitgangszone bij intern op scherp (C) gaat u als volgt te werk:

1. Voer op het bedieningselement in: 070

2. In het LCD- display staat: 070: C=LD =LD

3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	LD = LD Een als in-/uitgang geprogrammeerde zone heeft deze eigenschap ook bij interne activering en start daardoor de ingangsvertragingstijd bij het activeren van de zone en bij een actieve interne activering.
1	LD = NA Een als In-/uitgang geprogrammeerde zone verandert�zijn zone-eigenschap bij een interne activeringaar Onmiddelijk en geeft een alarm bij het activeren van de zone en bij een actieve interne activering af.

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:

2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

071 Gedrag ing. volg. bij intern op scherp (C)

Voor het wijzigen van de zone-eigenschap van de ingang volgend zone bij intern op scherp (C) gaat u als volgt te werk:

1. Voer op het bedieningselement in: 071
2. In het LCD- display staat: 071: C=IR =IR
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	EF = EF Een als ingang volgend geprogrammeerde zone heeft deze eigenschap ook bij een interne activering en maakt het betreden van deze zones möglichk terwijl de ingangsvertraging loopt.
1	IR = LD Een als Ingang volgend geprogrammeerde zone verandert+zijn zone-eigenschap bij een interne activering waar In-/uitgang en start de vertragingstijd bij het activeren van de zone en bij een actieve interne activering.

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signala "beep" "beep" en toont PROGRAMMEER MODE.

072 Gedrag uitgangsmodus intern (C)

Voor het wijzigen van de eigenschap van deuitgangsmodus bij interne activering (C) gaat u als volgt te werk:

1. Voer op het bedieningselement in: 072
2. In het LCD- display staat: 072: C=LEISE
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	C=A+Lagetoon Het akoestische signaalijdens de uitgangsvertragingstijd worden met half volume afgegeben.
1	C=Direct Bij een interne activering worden de alarmcentrale onmiddelijk, d.w.z.+zonder vertragingstijd intern geactiveerd.
2	C=Stil Er worden geen akoestisch signaalijdens de uitgangsvertragingstijd afgegeben. Na het verstreijken van de vertragingstijd gezeft de centrale een kort signalaaf.
3	C=A De uitgangsmodus voor intern op scherp B is net als de uitgangsmodus voor geheel op scherp A

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

073 Alarmgedrag bij intern (C)

Voor het wijzigen van het alarmgedrag bij interne activering (C) gaat u als volgt te werk:

1. Voer op het bedieningselement in: 073
2. In het LCD- display staat: 073: C = BT/INT
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	C=Codebd Alleen de bedieningselementen worden geactiveerd.
1	D=Intern Bij alarm worden de bedieningselementen en het interne alarm geactiveerd.
2	C=Lokaal Bij alarm worden de bedieningselementen, het interne alarm en de buitensirene geactiveerd.
3	C=Voll Bij alarm worden naast de bedieningselementen en de interne signalering ook de buitensirene en de uitgangen geactiveerd.

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

075 Uitgangsvertragingsstijd intern C

Voor het wijzigen van de eigenschap van deuitgangsvertragingstijd bij intern op scherp C gaat u als volgt te werk:

1. Voer op het bedieningselement in: 075
2. In het LCD- display staat: 075: UitloopC=10
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

1	UitloopC=10 Uitgangsvertragingstijd voor intern op scherp C 10 seconden.
2	UitloopC=20 Uitgangsvertragingstijd voor intern op scherp C 20 seconden.
3	UitloopC=30 Uitgangsvertragingstijd voor intern op scherp C 30 seconden.
4	UitloopC=45 Uitgangsvertragingstijd voor intern op scherp C 45 seconden.
5	UitloopC=60 Uitgangsvertragingstijd voor intern op scherp C 60 seconden.
6	UitloopC=120 Uitgangsvertragingstijd voor intern op scherp C 120 seconden.

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

076 Gedrag uittgangsmodus intern (D)

Voor het wijzigen van de eigenschap van deuitgangsmodus bij interne activering (D) gaat u als volgt te werk:

1. Voer op het bedieningselement in: 076
2. In het LCD- display staat: 076: D=LEISE
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	D=A+Lagetoon Het akoestische signalaal tijdens de uitgangsvertragingstijd worden met half volume afgegeben.
1	D=Directf Bij een interne activering worden de alarmcentrale onmiddelijk, d.w.z.+zonder vertragingstijd intern geactiveerd.
2	D=Stil Er worden geen akoestisch signalaal tijdens de uitgangsvertragingstijd afgegeben. Na het verstreijken van de vertragingstijd geeft de centrale een kort signalaal af.
3	D=A De uitgangsmodus voor intern op scherp B is net als de uitgangsmodus voor geheel op scherp A

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

077 Alarmgedrag bij intern (D)

Voor het wijzigen van het alarmgedrag bij interne activering (D) gaat u als volgt te werk:

1. Voer op het bedieningselement in: 077
2. In het LCD- display staat: 077: D = BT/INT
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	D=Codebd Alleen de bedieningselementen worden geactiveerd.
1	D=Intern Bij alarm worden de bedieningselementen en het interne alarm geactiveerd.
2	D=Lokaal Bij alarm worden de bedieningselementen, het interne alarm en de buitensirene geactiveerd.
3	D=Voll. Bij alarm worden naast de bedieningselementen en de interne signalering ook de buitensirene en de uitgangen geactiveerd.

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

079 Uitgangsvertragingstijd intern D

Voor het wijzigen van de eigenschap van deuitgangsvertragingstijd bij intern op scherp D gaat u als volgt te werk:

1. Voer op het bedieningselement in: 079
2. In het LCD- display staat: 079: UitloopD=10
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

1	UitloopD=10 Uitgangsvertragingstijd voor Intern op scherp D 10 seconden.
2	UitloopD=20 Uitgangsvertragingstijd voor Intern op scherp D 20 seconden.
3	UitloopD=30 Uitgangsvertragingstijd voor Intern op scherp D 30 seconden.
4	UitloopD=45 Uitgangsvertragingstijd voor Intern op scherp D 45 seconden.
5	UitloopD=60 Uitgangsvertragingstijd voor Intern op scherp D 60 seconden.
6	UitloopD=120 Uitgangsvertragingstijd voor Intern op scherp D 120 seconden.

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signala "beep" "beep" en toont PROGRAMMEER MODE.

081 Transistoruitgang OP1

Voor het wijzigen van het gedrag van de transitoruitgang OP1 op de printplaat van de alarmcentrale gaat u als volgt te werk:

1. Voer op het bedieningselement in: 081
2. In het LCD- display staat: 081: SIRENE
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

00	Sirene Deze uitgang worden bij een lokaal en extern alarm geactiveerd. Deinstallingen voor de sirenevertraging en de sirenedenuur stelt u in het menu 41 of 42 in.
01	I/U volgend Deze uitgang worden geactiveerd als de in- of uitgangsvertraging actief is. Let er a.u.b. op dat deze uitgang Niet geactiveerd worden als deuitgangsmodus intern op Stil of Onmiddelijk geprogrammeerd werk.
02	Aan LED Deze uitgang worden geactiveerd als dealarmcentrale compleet of intern geactiveerd is.
03	PIR geh. Deze uitgang worden geactiveerd als dealarmcentrale compleet of interngeactiveerd worden. Bovendien worden deuitgang geactiveerd als dealarmcentrale gereset worden of een looptest gestart werk.
04	Trilsensor Deze uitgang worden aan het begin van de uitgangsvertraging voor 5 secondengeactiveerd.
05	Looptest Deze uitgang wordenijdens degebruiker- en programmeur-looptestgeactiveerd. De uitgang worden met delooptest-ingang van debewegingsmelder verzonden.

06	Gereed LED Deze uitgang worden geactiveerd als de alarmcentrale gereed is voor het complet of intern activeren. De alarmcentrale is gereed, ook als de zones met de eigenschappen in-/uitgang of ingang volgend geopend+zijn.
07	24 uur alrm Deze zone worden geactiveerd als een zone een alarm activeert waarvan de zone-eigenschap 24aar is. De uitgang worden gedestructiveerd als de alarmcentrale gedestructiveerd worden.
08	Flitser Deze uitgang worden geactiveerd als een lokaal of extern alarm geactiveerd worden. De uitgang blijft actief tot de alarmcentrale gedestructiveerd worden.
09	Brand Reset Deze uitgang worden gebruikt om rookmelders te resetten. Deze uitgang worden na elk deactiveren en resetten van de alarmcentrale aan een alarm minimaal 3 seconden geactiveerd.
10	Sirene test Deze uitgang na het programmeren geactiveerd en tijdens het uitvoeren van de sirenetest (opdracht 91 in het programmeermenu) gedestructiveerd.
11	Flitser Set Deze uitgang worden 10 seconden geactiveerd, nadat de alarmcentrale geactiveerd werden en de alarmcentrale actief is. De uitgang kan gelebruikt worden om een bevestiging van actief af te gehen.
12	Aan UG1 Deze uitgang worden voor een instelbareperiode (opdracht 170) geactiveerd als de centrale complet (A) of intern (B), (C) of (D) geactiveerd werk (opdracht 171).

13	Uit UG1 Deze uitgang worden voor een instelbareperiode (opdracht 172) geactiveerd alsde centrale compleet (A) of intern (B),(C) of (D) gedeactiveerd werk (opdracht173).
26	Aan UG1 Deze uitgang worden voor een instelbareperiode (opdracht 170) geactiveerd alsde centrale compleet (A) of intern (B),(C) of (D) geactiveerd werk (opdracht171).
27	Aan UG2 Deze uitgang worden voor een instelbareperiode (opdracht 170) geactiveerd alsde centrale compleet (A) of intern (B),(C) of (D) geactiveerd werk (opdracht171).
28	Aan UG3 Deze uitgang worden voor een instelbareperiode (opdracht 170) geactiveerd alsde centrale compleet (A) of intern (B),(C) of (D) geactiveerd werk (opdracht171).
29	Aan UG4 Deze uitgang worden voor een instelbareperiode (opdracht 170) geactiveerd alsde centrale compleet (A) of intern (B),(C) of (D) geactiveerd werk (opdracht171).De uitgang worden ook geactiveerd alseen vuur- of overvalalarm werkgeactiveerd.
30	Uit UG1 Deze uitgang worden voor een instelbareperiode (opdracht 172) geactiveerd alsde centrale compleet (A) of intern (B),(C) of (D) gedeactiveerd werk (opdracht173).
31	Uit UG2 Deze uitgang worden voor een instelbareperiode (opdracht 172) geactiveerd alsde centrale compleet (A) of intern (B),(C) of (D) gedeactiveerd werk (opdracht

	173).
32	Uit UG3Deze uitgang worden voor een instelbareperiode (opdracht 172) geactiveerd alsde centrale compleet (A) of intern (B),(C) of (D) gedeactiveerd werk (opdracht173).
33	Uit UG4Deze uitgang worden voor een instelbareperiode (opdracht 172) geactiveerd alsde centrale compleet (A) of intern (B),(C) of (D) gedeactiveerd werk (opdracht173).
34	BrandDeze uitgang worden geactiveerd als een vuuralarm werk geactiveerd. De uitgangblijft zo lang actief tot het alarmgedeactiveerd werk.
35	OVDeze uitgang worden geactiveerd als een OValarm werk geactiveerd. De uitgangblijft zo lang actief tot het alarmgedeactiveerd werk.

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

082 Transistoruitgang OP2

Voor het wijzigen van het gedrag van de transitoruitgang OP2 op de printplaat van de alarmcentrale gaat u als volgt te werk:

1. Voer op het bedieningselement in: 082
2. In het LCD- display staat: 082: Flitser
3. Gebruik het toetsenbord om uit de hierboven beschreiben punten te kiezen en voer de functie overeenkomstig in:

083 Transistoruitgang OP3

Voor het wijzigen van het gedrag van de transitoruitgang OP3 op de printplaat van de alarmcentrale gaat u als volgt te werk:

1. Voer op het bedieningselement in: 083
2. In het LCD- display staat: 083: Flitser
3. Gebruik het toetsenbord om uit de hierboven beschreiben punten te kiezen en voer de functie overeenkomstig in:

085 Inbraakuitgang

Voor het wijzigen van het gedrag van de transitoruitgang bij inbraakalarm gaat u als volgt te werk:

1. Voer op het bedieningselement in: 085
2. In het LCD- display staat: 085: Inbr=Contin.
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

00	Contin. De uitgang blijt geactiveerd tot de gebruiker of programmeur de alarmcentrale reset.
01	Her-in De uitgang worden na het verstreijken van de ingestelde sireneduur gereset. Deze kan bij een herhaald alarm waar geactiveerd worden.

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

086 Aanvullend ingangsvertraging

Voor het wijzigen van het gedrag van deijd van de ingangsvertraging gaat u als volgt te werk:

1. Voer op het bedieningselement in: 086

2. In het LCD- display staat: 086:2e Kans UIT

3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	UIT Na het verstreijken van de ingangsvertragingstijd worden er een extern alarm geactiveerd.
1	AAN Na het verstreijken van de vertragingstijd worden er een intern alarm geactiveerd. De gebruiker heeft nu nog.ecs 30 seconden vrij om+zijn gebruikerscode in te voeren en de alarmcentrale te deactiveren.

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signala "beep" "beep" en toont PROGRAMMEER MODE.

087 Bedieningselementalarm

Voor het wijzigen van de eigenschap van de aangesloten bedieningselementen的那一 voegt te werk:

1. Voer op het bedieningselement in: 087
2. In het LCD- display staat: 087:2 Toets UIT
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	UIT Is de functie gedeactiveerd, dan kan er geen alarm via het bedieningselement worden afgegeben.
1	AAN Is de functie geactiveerd, dan kan er geen alarm via het bedieningselement worden afgegeben. Voor het activeren van een alarm drukt u op de toetsen: 1 & 3 voor overval 4 & 6 voor med. noodroep 7 & 9 voor vuuralarm Nadere informatatie waarover vindt u in de gebruiksaanwijzing van dit product.

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

090 - 097 Testfunctie sie 15.4

098 Fabrieksinstellingen herstellen

Om de fabrieksinstellungen weer te herstellen, gaat u als volgt te werk:

1. U moet zich in de programmeermodus bevinden.
2. Voer op het bedieningselement in: 098
3. In het LCD- display staat: 098: Stdrd Waarde
4. Voer op het bedieningselement in: 1
5. Voor het meer herstellen van de fabrieksinstellungen drukt u op de toets:
6. Voor het annuleren drukt u op de toets: X
7. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

099Programmeermodus verlaten

Om de programmeermodus te verlaten, gaat u als volgt te werk:

1. Voer op het bedieningselement in: 099
2. In het LCD- display staat: 099: Uit Prog?
3. Voer op het bedieningselement in:
4. Het bedieningselement toont: Controle

5. Als er geen storing optreedt en zones met de eigenschap 24aar, vuur, overval of techniek geopend gesloten zichn, worden het programmeermenu verlaten.

6. Treedt er een storing op, dan geeft de alarmcentrale deze aan. Verhelp de storing en voer de stappen 1-4 opnieuw UIT.

126 Taal instellen

Om de taalinstelling voor de weergave in het bedieningselement te wijzigen, gaat u als volgt te werk:

1. Voer op het bedieningselement in: 126
2. In het LCD- display staat: 126:Lang=Nederl
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

00	ENGL.
01	ITAL.
02	SPAN.
03	PORT.
04	NED.
05	FRAN.
06	DUIT.
07	NOORW.
08	ZWEE.
09	DEEN.

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont
   6.PROGRAMMEER MODE.

151 Aanvullende uitgangen

Via de bijgevoegde kabel of met behulp van de optionele relaisprintplaat beschikt u over nogiens ache transistoruitgangen. Om de instelling van de uitgang 1 te wijzigen, gaat u als volgt te werk:

1. Voer op het bedieningselement in: 151
2. In het LCD- display staat: 151:Brand
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

00	Niet Gbr
01	Brand
02	OV
03	Inbr
04	In/Ut
05	Afbr
06	Technisch
11	220 Ft
12	Sab Alarm
13	Uit
14	Aan
15	Zn Overbr
16	Medisch
17	Key Box
18	AntiMAsk
19	Rook Det
30	Aan UG1
31	Aan UG 2
32	Aan UG 3
33	Aan UG 4
34	Uit UG1
35	Uit UG2
36	Uit UG3
37	Uit UG4

1. Bevestig uw invoer. Voer waaroor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

152 Aanvullende uitgangen

Aanvullende uitgang 2

153 Aanvullende uitgangen

Aanvullende uitgang 3

154 Aanvullende uitgangen

Aanvullendeuitgang4

155 Aanvullende uitgangen

Aanvullendeuitgang5

156 Aanvullende uitgangen

Aanvullendeuitgang6

157 Aanvullende uitgangen

Aanvullendeuitgang7

158 Aanvullende uitgangen

Aanvullende uitgang 8

159 Aanvullende uitgangen inverteren

Het is möglich de aanvullende transistoruitgangen voor verzillende toepassingen ook te inverteren. In geinverteerde toestand worden de spanning van +12V in de actieve toestand aangesloten, bijv.: voor het aansturen van een visueel signaal.

1. Voer op het bedieningselement in: 159
2. In het LCD- display staat: 159: INVComOutUIT
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

00	UIT +12V spanning wordt voor het activeren van de uitgang verwijderd. In gedeactiveerde toestand is de uitgang op + 12V geregeld.
01	AAN +12V spanning wordt voor het activeren van de uitgang aangesloten. In gedeactiveerde toestand is de uitgang op massa geregeld.

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:

2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

170 Prog. van de impulsuitgangen (tijd actief)

De als uittgangstype geprogrammeerde uittgangen Actief 1-4 worden met een impuls gedurende een vooraf gedefinieree或多 het activeren van de centrale en bij vuur- of overvalalarm aangestuurd. Leg eerst deijd vast waarbinnen deze uittgangen actief要去en zijn.

1. Voer op het bedieningselement in: 170
2. In het LCD- display staat: 170: Aan UG1 01
3. Gebruik het toetsenbord om de duur in te voeren. Mogelijkke waarden zijn 00 voor stabel en een duur tussen 00 en 12 seconden.
4. Druk ter bevestiging op de toets:
5. In het LCD- display staat: 170: Aan UG2 01
6. Gebruik het toetsenbord om opdezelfde manier de impulstijd 2 in te voeren.
7. Ga door tot alle tijden ingevoerd zichn.
8. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

171 Prog. van de impulsuitgangen (niveau actief)

Leg vast wanner de uitgangen geactiveerd要去en worden door te bepalen bij welke manier van (de-) activeren (A, B, C, D) de uitgangen actief要去en schakelen.

1. Voer op het bedieningselement in: 171
2. In het LCD- display staat: 171: Aan UG1 ABCD

3. Gebruik het toetsenbord om het activeringsniveau in te voeren. A = geheel actief, B, C en D voor intern actief B, C of D.

4. Drukt er bevestiging op de toets:

5. In het LCD- display staat: 170: Aan UG2 ABCD
6. Gebruik het toetsbord om opdezelfde manier het activeringsniveau 2 in te voeren.
7. Ga door tot alle niveaus ingevoerd zichn.
8. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

172 Prog. van de impulsuitgangen (tijduitgeschakeld)

De als uitgangstype geprogrammeerde uitgangen Uitgeschakeld 1-4 worden met een impuls voor de vooraf gedefinieree划定 het deactiveren van de centrale aangestuurd. Leg eerst de划定 waarbinnen deze uitgangen actief要去en zich.

1. Voer op het bedieningselement in: 172
2. In het LCD- display staat: 172: Uit UG1 01
3. Gebruik het toetsenbord om de duur in te voeren. Mogelijkke waarden zijn 00 voor stabel en een duur tussen 00 en 12 seconden.
4. Druk ter bevestiging op de toets:
5. In het LCD- display staat: 172: Uit UG2 01
6. Gebruik het toetsenbord om opdezelfde manier de impulstijd 2 in te voeren.
7. Ga door tot alle tijden ingevoerd zichn.
8. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

173 Prog. van de impulsuitgangen (niveauuitgeschakeld)

Leg vast wanner de uitgangen geactiveerd moeten worden door te bepalen bij welke manier van (de-) activeren (A, B, C, D) de uitgangen actief moeten schakelen.

1. Voer op het bedieningselement in: 173
2. In het LCD- display staat: 173: Uit UG1 ABCD
3. Gebruik het toetsenbord om het activeringsniveau in te voeren. A = geheel actief, B, C en D voor intern actief B, C of D.
4. Druk ter bevestiging op de toets:
5. In het LCD- display staat: 173: Uit UG2 ABCD
6. Gebruik het toetsbord om opdezelfde manier het activeringsniveau 2 in te voeren.
7. Ga door tot alle niveaus ingevoerd zichn.
8. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

174 Prog. van de impulsuitgangen (vuuroptie)

Leg vast of de uitgangen ook aanvullend bij vuuralarm geactiveerd moeten worden door de optie Vuur op AAN te zetten. Let op: Alleen uitgangen die bij het deactiveren van de centrale geactiveerd worden, hunnen aanvullend ook bij vuur geactiveerd worden.

1. Voer op het bedieningselement in: 174
2. In het LCD- display staat: 174: Brand 1 AAN
3. Gebruik het toetsenbord om te bepalen: 00=UIT 01=AAN
4. Druk ter bevestiging op de toets:
5. In het LCD- display staat: 174: Brand 2 AAN
6. Gebruik het toetsbord om op bezelfde manier de optie Vuur 2 in te voeren.

7. Ga door tot alle uitgangen ingevoerd zichn.

8. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

175 Prog. van de impulsuitgangen (overvaloptie)

Leg vast of de uitgangen ook aanvullend bij overvalalarm geactiveerd要去en worden door de optie Overval op AAN te zetten. Let op: Alleen uitgangen die bij het deactiveren van de centrale geactiveerd worden, hunnen aanvullend ook bij overval geactiveerd worden.

1. Voer op het bedieningselement in: 175
2. In het LCD- display staat: 175: OV 1 AAN
3. Gebruik het toetsenbord om te bepalen: 00=UIT 01=AAN
4. Druk ter bevestiging op de toets:
5. In het LCD- display staat: 175: OV 2 AN
6. Gebruik het toetsbord om op bezelfde manier de optie Vuur 2 in te voeren.
7. Ga door tot alle uitgangen ingevoerd zichn.
8. Het bedieningselement bevestigt uw invoer met een dubbel signala "beep" "beep" en toont PROGRAMMEER MODE.

182 Laatste uitgang settling-tijd

Dezeijd staat een vertraging van de alarmmelding bij de melders in het uitgangsbereik. Tijdens dezeijd zijn de sirenes uitgeschakeld en de centrale negeert de alarmen. Voor het wijzigen van de instelleningen gaat u als volgt te werk:

1. Voer op het bedieningselement in: 182
2. In het LCD- display staat: 182:Seteling 07
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

07-12

Setteling 07-12

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

183 Display weergave veranderen

Deze tijd staat een vertraging van de alarmmelding bij de melders in het uitgangsbereik. Tijdens deze tijd zijn de sirenes uitgeschakeld en de centrale negeert de alarmen. Voor het wijzigen van deinstallingen gaat u als volgt te werk:

1. Voer op het bedieningselement in: 183
2. In het LCD- display staat: 183: 9752
3. Gebruik het toetsenbord om de weergave op het display te veranderen. Gebruik het toetsenbord zoals bij het gezven van de naam van de zone.
4. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
5. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

184 Vuur signaalgever

Voor het wijzigen van de instellingen gaat u als volgt te werk:

1. Voer op het bedieningselement in: 184

2. In het LCD- display staat: 184:PulsBrandUIT

3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	PulsBrandUIT Normmaal 2-tonig vuuralarm
1	PulseBrandAAN Zendt een pulssignaal aan als “Sirene” geschakelde uitgangen (81-83=00)

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

185 Sleuelschakelaar auto reset

Voor het wijzigen van de instellingen gaat u als volgt te werk:

1. Voer op het bedieningselement in: 185
2. In het LCD- display staat: 185:KsAutoRstUIT
3. Gebruik het toetsenbord om uit de volgende punten te kiezen en druk op:

0	KsAutoRstUIT De gebruiker要去 geactiveerde zones handmatig terugzetten.
1	KsAutoRstAAN Met de wacht code kann een gebruiker na een alarm de centrale op Niet-op-scherp schaken. Er worden een item in het gebeurtenisgeheugen geplaatst.

1. Bevestig uw invoer. Voer waarvoor op het bedieningselement in:
2. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

201 Prog. ingangsvertragingsstijd 1

Leg de ingangsvertragingstijd 1 in seconden vast. Ga waar bij als volgt te werk:

1. Voer op het bedieningselement in: 201
2. In het LCD- display staat: 201: Inloop 1 = 45
3. Gebruik het toetsenbord om de ingangsvertragingstijd in te voeren.
4. Bevestig uw invoer met de toets.
5. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

202 Prog. ingangsvertragingstijd 2

Leg de ingangsvertragingstijd 2 in seconden vast. Ga waar bij als volgt te werk:

1. Voer op het bedieningselement in: 202
2. In het LCD- display staat: 202: Inloop. 2 = 45
3. Gebruik het toetsenbord om de ingangsvertragingstijd in te voeren.
4. Bevestig uw invoer met de toets.
5. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

203/204 Prog. ingangsvertragingstijd 3/4

Leg de ingangsvertragingstijd 3/4 in seconden vast. Ga waar bij als volgt te werk:

1. Voer op het bedieningselement in: 203/204

1. In het LCD- display staat: 203/204: Inloop. 3 / 4 = 45
2. Gebruik het toetsenbord om de ingangsvertragingstijd in te voeren.
3. Bevestig uw invoer met de toets.
4. Het bedieningselement bevestigt uw invoer met een dubbel signaal "beep" "beep" en toont PROGRAMMEER MODE.

15.4 Testfunctie

090 Gebeurtenisgeugen

De centrale slaat de laatste 250 gebeurtenissen op. Elke gebeurtenis worden met datum en tijd opgeslagen. Het gebeurtenisgeheugen kan via het programmeermenu worden bekeken.

1. Voer op het bedieningselement in: 090
2. Het LCD-display toont dejongste gebeurtenissen als eerste.
3. Om binnen het gebeurtenisgeheugen vooruit enchteruit te bladeren, gezruikt u toets 1 om vooruit te bladeren of toets 3 omchteruit te bladeren.
4. Druk op de toets om tussen de gebeurtenis en datum/tijd te wisselen.
5. Druk op de toets het gebeurtenisgehugen te verlaten.
6. Het gebeurtenisgeheugen kan nicht door de programmeur en Niet door de gebruiker gewist worden.

Vermeldingen in het gebeurtenisgeugen en hun betekenis:

Vermelding	Betekenis
220 Fout	Uitval van de 230VAC spanningsvoeding
220 Hrst	230VAC spanningsvoeding waar hersteld
Alarm Afbr.	Alarm handmatig door gebruiker afgebrozen
AUX DC Fout	12VDC voeding uitgevallen of AUX zekering defect
AUX DC Fail Hers	12VDC voeding waar hersteld
Checksum fout	Fout in het geheugen van de alarmcentrale geconstasteerd
Accu Test Fout	Uitval van de accuvoeding of accuzekering defect

Lage Accu Hrst	Accuvoeding weehersteld
Inbr Znn Alarm	Zone nn heeft een inbraakalarm geactivateerd
Inbr Znn Hrst	Zone nn OK
Standrd geladen	Fabrieksinstellungen werden weehersteld
EEPROM Fout	Geheugenfout in de alarmcentrale
Brand Znn Alarm	Zone nn heeft een vuuralarm geactivateerd
Brand Znn Hrst	Zone nn werk geset
Brand Reset	Vuuralarm geset
Cnn Toets Alarm	Een gebruiker heeft te vaak geprobeerd+zijn code in het bedieningselement nn in te voeren
Cnn Vermist	Bedieningselement nn uitgevallen
Cnn Herstel	Bedieningselement nn werk waeraangesloten
Cnn Sab.	Bedieningselement nn heeft sabotagealarm geactiveerd
Cnn Herstel	Bedieningselement nn sabotage ward geset
Br Knn Alarm	Op het bedieningselement nn werk vuuralarm geactiveerd
Md Knn Alarm	Op bedieningselement nn werk een med. moodoproep geactiveerd
Sleutel aan Znn	Via de sleutelschakelaar van de zone nn werk de alarmcentrale geactiveerd
Vermelding	Betekenis
Sleutel UIT Znn	Via de sleutelschakelaar van de zone nn werk de alarmcentrale gedeactiveerd
KeyBox Open Znn	De zone nn met de eigenschap sleutelkastje werk gesloten
KeyBox Dicht Znn	De zone nn met de eigenschap sleutelkastje werk geopend
Sab. System	Het dekselcontact van de centrale werk geactiveerd
Herstel Sab. System	Het dekselcontact van de centrale is wee gesloten
Accu vermist	Accuvoeding onderbroken (kabel nicht aangesloten)

Herstel Accu	Accuvoeding weeer hersteld (kabel aangesloten)
OV Cnn Alarm	BDT nn heeft een overvalalarm geactiveerd
OV Znn Alarm	Zone nn heeft een overvalalarm geactiveerd
OV Znn Hrst	Het overvalalarm van zone nn werk geseset
Aan Fout Znn	De alarmcentrale kon nicht geactiveerd worden,ondat de ZN nn geactiveerd was
Brand Al. Znn	Zone nn heeft een vuuralarm geactiveerd
Brand Rst. Znn	Zone nn vuuralarm geseset
Zn in test Znn	Zone nn meldertest mislukt
Herst. Sab. Sirene	Sirenesabotage ward geseset
Sab. Sirene	Sirenesabotage geactiveerd
Opnieuw aan	Systeem werden automatisch gereactiveerd
Opstart Syst.	Systeem van spanning voorzien en gestart
Sab. Znn	Zone nn heeft een sabotagealarm geactiveerd
Sab. Znn Hrst	Zone nn sabotagealarm geseset
Tech Znn Alarm	Zone nn heeft een technisch alarm geactiveerd
Tech Znn Hrst	Zone nn alarm geseset
Tel Lijn Fout	Fout bij de transmissie (niet bij Terxon SX)
Tel Lijn Hrst	Fout bij de transmissie geseset
Gnn Wijzig Gnn	Gebruiker nn heeft de gebruikerscode van de gebruiker nn gewijzigd
Gnn Verw. Gnn	Gebruiker nn heeft de gebruikerscode van de gebruiker nn gewist
Gnn Uit prog	Gebruiker nn heeft hetprogrammeermenu verlaten
Gnn Aanwezig	Gebruiker nn heeft hetprogrammeermenu betreden
Gnn Systemeum Uit.	Gebruiker nn heeft de alarmcentrale geseset

Gnn # Aan	Gebruiker nn heeft de alarmcentrale (bereik #) geactiveerd
Gnn # Uit	Gebruiker nn_have de alarmcentrale (bereik #) gedeactiveerd
Gnn Tijd/Datum	Gebruiker nn.have de tijd en de datum gewijzigd
Gnn Znn Ovbr	Gebruiker nn.have de ZN nn uit de bewakinguitgesloten
Gnn Znn N-ovbr	Gebruiker nn.have de ZN nn in debewakingweer opgenomen
Global Tamper	Alleen in geval van zone-eigenschap NC + Sabo: Sabotagelijk (COM A/T) geactiveerd
Gl Tamper Tstr	Sabotagelijk (COM A/T) waar geseset

091 Uitgang 1 testen

De centrale activeert uitgang 1 op de printplaat van de centrale tot deze handmatig waar beeindigd worden. Om de test te starten, moet u zich in het programmeermenu bevinden. Dan gaat u als volgt te werk:

1. Voer op het bedieningselement in: 091
2. Om de test te beëindigen drukt u op de toets:

092 Uitgang 2 testen

De centrale activeert uitgang 2 op de printplaat van de centrale tot deze handmatig waar beeindigd worden. Om de test te starten, moet u zich in het programmeermenu bevinden. Dan gaat u als volgt te werk:

1. Voer op het bedieningselement in: 092
2. Om de test te beëindigen drukt u op de toets:

093 Uitgang 3 testen

De centrale activeert uitgang 3 op de printplaat van de centrale tot deze handmatig waar beeindigd worden. Om de test te starten, moet u zich in het programmeermenu bevinden. Dan gaat u als volgt te werk:

1. Voer op het bedieningselement in: 093
2. Om de test te beeindigen drukt u op de toets:

094 Luidsprekeruitgang testen

De centrale activeert uitgang voor de optioneel
aangesloten luidspreker op de printplaat van de centrale
tot deze handmatig waarbeeindigd worden. Om de test te
starten, moet u zich in hetprogrammeermenu bevinden.
Dan gaat u als volgt te werk:

1. Voer op het bedieningselement in: 094
2. Om de test te beeindigen drukt u op de toets:

095 Bedieningselementzoemer testen

De centrale activeert de zoemer van de bedieningselementen tot deze handmatig waar beeindigd worden. Om de test te starten, moet u zich in het programmeermenu bevinden. Dan gaat u als volgt te werk:

1. Voer op het bedieningselement in: 095
2. Om de test te beeindigen drukt u op de toets:

Werd de looptest geactiveerd, dan is het möglichk alle zones van de alarmcentrale te activeren om hun functie te controeren. Activeer de looptest en activeer acheer elkaar alle zones. Test ook het sabotagecontact. Ga als volgt te werk:

1. Voer op het bedieningselement in: 097
2. In het LCD- display staat: 097: LoopTEST
3. Activeer een zone. De zoemer van het bedieningselement geeft een tweetonig signaal af. Bovendien staat in het LCD- display: A:ZONE nn
4. Heeft u een sabotagealarm geactiveerd, dan toont het bedieningselement via het LDC-display: S:ZONE nn
5. Om de loopetest te beeindigen drukt u op de toets:

199 Weerstandswaarde meten

De centrale is in staat, de waarstandswaarden van de afzonderlijke zones te meten en uit te voeren. Zo kan er snuglgeconstateerd worden of een watstand verkeerd gebruikt werden. Ga als volgt te werk:

1. Voer op het bedieningselement in: 199
2. Het LCD-display toont de waarden.
3. Om van zone waar zone te wisselen, gezruikt u het cijfer 1 en het cijfer 3.

Betekenis van de weergave

Vermelding	Betekenis
NO	Geen watertstand gebruikt, zone geopend
2K1	2,2KOhm watertstand gebruikt
4K7	4,7KOhm watertstand gebrukt
...	overeenkomstige waarde in kohm

991 Softwareversie

Met behulp van deze functie heeft de bouwer de mogelijkheid, de softwareversie van de centrale af te lezen en te controleren of de centrale gepartitioneerd is.

1. Voer op het bedieningselement in: 991
2. Het LCD-display geeft de softwareversie weer.

099 voor het verlaten van het programmeermenu

Voor het verlaten van het programmeermenu gaat u als volgt te werk:

1. Voer op het bedieningselement in: 099
2. Om het menu te verlaten, drukt u op de toets:
3. Het bedieningselement bevestigt uw invoer met een signaal "beeeeeep" en toont waar datum en tijd.

External spanningsvoeding: 230V AC +/-10% (omgevingstemperatuur 20^ )

External stroomopname: 200mA maximaal

Interne spanningsvoeding: 19V AC / -10%

Interne stroomvoorziening: 1.0A maximaal

CPU stroomopname: 150mA maximaal

Bedieningselement stroomopname: 35mA maximaal

Noodstroomvoorzieening: 12V DC, 7.0Ah Ioadaccumulator

Uitgangen

Relaisuitgangen 1/2: 24VDC, 1A maximaal

Transistoruitgang 3: 12V DC, 500mA maximaal, negatief schakelend

Luidspreker: 2 x 16ohmuidspreker maximaal

AUX: 12V DC, 0.5A maximaal

Aanvullende transistoruitgangen: 12V DC, elk 0.05A maximaal

Ingangen

TR: Ingang van de sabotage van de sirene

Zekeringen

F1-12V AUX: 230V, 1A snel

F2-accu: 230V,2A snel

Specifications

Afmetingen: 243mm x 234mm x 95mm (HxBxD)

Gewicht: 2.45kg

Internetijd: +/- 10min./jaar, afgestemd op de netfrequentie

Omgeving: -10°C tot +40°C max. 75% luchtvochtigheid

17 Fouten verhelpen

De centrale toont geen reactie, hoewel net- en accuspanning aangesloten zich.	Controleer eventuele de aansluitingen van de net- en accuvoeding en de drie miniatuurzekeringen. Vervang deze zekeringen doordezelfde soort zekeringen, voor zover nodig.
Het display toont één/meerdere open zones (hoewel waarschijnlijk alle alarmcontacten in rust zich) en de alarmcentrale kan Niet geactiveerd worden of er volgt geen doorlopend vertragsssignaal.	Verwijder eerst alle aansluitingen van de desbeteffende alarmzone en verrang deze door een draadbrugussen CCT. Mocht de zone nu als gesloten weergegeven worden, dan ligt deoorzaak van de storing aan de aangesloten alarmcontacten/kabels. Controleer deze met een doorgangsmeter. Eventuele treedt er kortsluiting opussen de alarm- en sabotagezone of de 0V-aansluiting.
De alarmcentrale meldt continu sabotage.	Controleer de sabotagecontacten van de centrale en van de bedieningselementen. De veren van deze contacten要去en—helemaal ingedrukt zich. Controleer de aangesloten sabotagecontacten met een doorgangsmeter en vergewist u zich ervan dat er geen kortsluiting opttreedt. Let erop dat ook de sabotagezone van de sirene met 0V afgesloten worden.
Het activeren van een melder leicht nicht tot een alarm.	Heeft u meer dan één melder in een alarmlijn aangesloten, controlleren dan of alle NC-contacten in serieseniet parallel aangesloten werden, maar gelijktijdig alle aangesloten melders los.Zorgervoordat u de standard aanweziged draadbruggen van de afzonderlijke zones verwijderd hebft. Werd de alarmzone juist geprogrammeerd?
De externe alarmering start zich.	Controleer met een multimeter de transistoruitgang waarop de sirene aangesloten is om de juiste werkung van de centrale te garanderen. Sluit dan de sirene op de accu direct aan en controllere derwerking ervan.
Sabotagealarm worden nicht geactiveerd, hoewel een sabotagecontact op een alarmmelder geopend worden.	Controleer of alle sabotagecontacten in seriesaangesloten zich. Mochteten ze parallel aangesloten zich, dan要去en eerst alle contacten geopend worden, zodat een sabotagealarm geactiveerd worden. Eventuele treedt er ook kortsluiting bij de beddingrading op.
Melders activeren vals alarm.	Controleer of de melders overeenkomstig de gevevens van de fabrikant gemonteerd en afgesteld werden. In geval van bewegingsmolders let u er met name opdat如何去iin de ruimte kijkend gemonteerd werden en dat ze Niet op warmtebronnen zich gericht. In geval van openingscontacten let u erop dat de schakelafstand tussend bladveercontact en magneeit Niet teveel beweging heeft. Controleer ook de beddingrading. Let met name opjuiste soldeerpuntenen en klemmen. Het aanleggen van leidingen in de buurt van 230 V/400V leidingen kan ook tot storingen leiden.
Programmeer- en gebruikerscode werdenvergeten.	Verwijder de netspanning en de moodstroormvoorziening van de alarmcentrale. Sluit de brug "NVM RST" onder het aansluitblok van de aanvullende transistoruitgangen kort en sluit met een kortgesloten brug eerst de moodstroormvoorziening en nervolgens de netspanning wee an. Alle codes enevt. dagsleutels werden gewist. De gebruikerscode 1 (mastercode) is wee 1234, de bouwercode 7890. De programmering behalte datum/tijd blijf beholden.
U denkt dat de centrale een functie heeft die nicht goed werkct.	Voer een fabrieksresetuit (programmeermenu optie 98) en controllere de gewenste functie opnieuw. Meestal ligt de fouit aan de externe bedrading.

18 Index

Aanvullend ingangsvertraging 60
Aanvullende uitgangen 62
Aanvullendeuitgangen inverteren 62
Afbreken - reset 51
Alarm bij een mistrukte activering. 45
Alarmgedrag bij intern (C). 55
Alarmgedrag bij intern (D). 57
Alarmgedrag bij intern op scherp (B) 53
Bedieningselementalarm 60
Bedieningselementzoemer testen 69
Datum en tijd 51
Display weergave veranderen 65
Eerste-alarmreactie 47
Fabrieksinstellungen herstellen 61
Gebeurtenisgeugen 67
Gedrag I/U bij intern op scherp (B) 52
Gedrag I/U bij intern op scherp (C) 54
Gedrag ing. volg. bij intern op scherp (B) ..52
Gedrag ing. volg. bij intern op scherp (C) ..54
Gedrag uitgangsmodus intern (C) 55
Gedrag uitgangsmodus intern (D) 56
Gedrag uitgangsmodus intern op scherp (B) 53
In-/uitgangsvertragingssignal volume.....50
Inbraakuitgang 60
Internal alarm 44
Laatsteuitgangsettling-tijd 65
Landinstellungen 41
Luidsprekeruitgang testen 69
Overval-reset 47
Prog. ingangsvertragingstijd 66
Prog. van de impulsuitgangen (niveau actief) 63
Prog. van de impulsuitgangen (niveauuitgeschakeld) 64

Prog. van de impulsuitgangen (overvaloptie) 64
Prog. van de impulsuitgangen (tijd actief)..63
Prog. van de impulsuitgangen (tijduitgeschakeld) 63
Prog.van de impulsuitgangen (vuuroptie).64
Programmeermodus verlaten 61
Sabotage blokkeren 51
Sabotagealarm 50
Sireneduur 49
Sirenevertraging 49
Sleuelschakelaar auto reset 65
Statusweergave 45
Stille overval 46
Systeem auto op scherp 48
Systemeem-reset 46
Systeemsabotage-reset 47
Taal instellen 61
Testfunctie 67
Toegangsalarmvertraging 45
Transistoruitgang. 58
Uitgang testen 68
Uitgangsmodus voor geheel op scherp (A) 48
Uitgangsvertragingstijd A 50
Uitgangsvertragingstijd intern B 53
Uitgangsvertragingstijd intern C 56
Uitgangsvertragingstijd intern D 57
Vuur signaalgever 65
Weerstandswaarde meten 69
Wijzigen van de programmeercode. 43
Wijzigenvandezoneafsluiting. 44
Wijzigen van het volume bij een intern alarm 44
Zone-installing. 41
Zonesabotage 46

19 Systeemoverzicht

Dit systeemoverzicht geeft informatie over de in uw alarmsysteme geinstalleerde componenten, hun standplaats en werkig, en evt. wijzigingen. Het systeemoverzicht is altijd ook onderdeel van het alarmsysteme en dient op een veilige plaats te worden bewaard.

Zone	Beschrijving	Complet Actief A	Intern Actief B	Intern Actief C	Intern Actief D	Blokkeren möglichk	Deurbel

Uitgangsijd A		Uitgangsijd B		Uitgangsijd C		Uitgangsijd D
Ingangsijd A		Ingangsijd B		Ingangsijd C		Ingangsijd D
Sireneduur		Flitsduur
