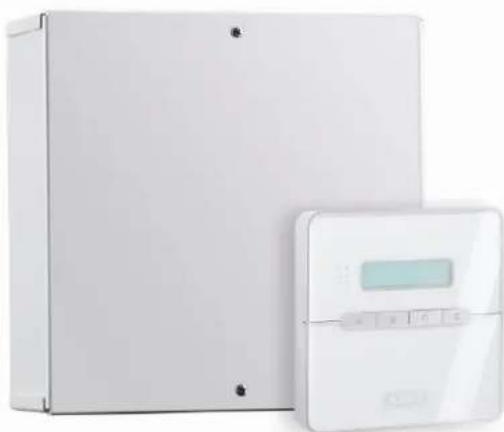

Terxon SX Alarmzentrale - Installationsanleitung

Perfekte Sicherheit für Wohnung, Haus und Gewerbe

These Installationsanleitung gehort zur Terxon SX. Sie enthalt wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie theses Produkt an Dritte weitergeben. Heben Sie deshalb diese Installationsanleitung zum Nachlesen auf! Eine Auflistung aller Inhalte finden Sie in dem Inhaltsverzeichnis auf Seite 3.

11863865

1 Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf der Einbruchmeldezentrale Terxon SX. Mit diesen Gerät haben Sie ein Produkt erworben, das nach dem heutigen Stand der Technik gebaut wurde.

Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller (www.abus-sc.eu) hinterlegt.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Installationsanleitung beachten!

Bei Fragen wenden Sie sich an ihren Fachhändler.

ABUS Security-Center GmbH & Co. KG 86444 Affing

GERMANY

www.abus-sc.com

[e-mail]

2 Bestimmungsgemäß Verwendung

These Einbruchmeldezentrale dient in Kombination mit entsprechenden Meldern und Signalgebern zur Absicherung Ihres Eigentums. Sie konnen damit ihre Firma, Haus, Garage, Gartenhaus, Wochenendhaus, etc. absichern.

Die Zentrale meldet das unerlaubte Eindringen durch das Schalten von Ausgängen, an die Sie optische, akustische oder stille Alarmgeber anschließen können.

Der Kontakt der Zentrale nebst angeschlossenen Komponenten mit Feuchtigkeit, z.B. im Badezimmer u.a. ist unbedingt zu vermeiden. Eine andere Verwendung als die zuvor beschriebene kann zur Beschädigung theses Produkts führen.

Darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag, etc. verbunden. Das Netzteil ist für den Betrieb am öffentlichen Stromnetz mit 230 Volt / 50 Hz Wechselspannung geeignet.

Das gesamte Produkt darf nicht geändert bzw. umgebaut werden.

Der Anschluss an das öffentliche Stromnetz unterliegt landerspezifischen Regelungen.itte informieren Sie sich darüber im Vorfeld.

3 Inhaltsverzeichnis

1 Einführung 2
2 Bestimmungsgemäß Verwendung 2
3 Inhaltsverzeichnis 3
4 Sicherheitshinweise 5
5 Lieferumfang und benötigtes Zubehör 6
6 Hinweise zu Anschluss- und Ausbaumoglichkeiten 7
7 Hinweise zum Sicherungssystem 8
8 Übersicht der Gehäusekomponenten 10
9 Hinweise zur Montage 12

9.1 Zentrale 12
9.2 Bedienteile 12

10 Hinweise zur Verdrahtung 13

10.1 Zentrale 13
10.2 Bedienteile 14
10.3 Platinenübersicht 15
10.4 Melder 17

10.4.1 Öffnungsmelder für Fenster und Turen 17
10.4.2 Infrarot-Bewegungsmelder 17
10.4.3 Rauchmelder 18
10.4.4 Akustische Glasbruchmelder: 18
10.4.5 Passive Glasbruchmelder: 18

10.5 AuBensirene und Blitzleuchte 19

10.6 Wahlgerat 20
10.7 Schlüsselschalter 20
10.8 Einbau und Anschluss eines Lautsprechers 21
10.9Zusatzliche Alarmausgabe 21
10.10 Relaismodul 21
10.11 Widerstände 21
10.12 Gehtest 22
10.13 Melder-Alarmspeicher 22

11 Allgemeine Begriffe 23
12 Begriffserklarung 24
13 Beispielinstallation 26
14 Erste Inbetriebnahme 32
15 Programmierung der Zentrale 33

15.1 Programmiermodus 33

15.2 Übersicht der Programmierfunktionen 34
15.3 Erklärung der Programmierfunktionen 41
15.4 Testfunktionen 68

16 Technische Daten 71
17 Fehlerbehebung 72
18 Index der Programmierfungen 74
19 Systemplan 75

4 Sicherheitshinweise

!WARNUNG!

Zur Vermeidung von Bränden und Verletzungen beachten Sieitte die folgenden Hinweise:

• Befestigen Sie das Gerät sichere an einer trockenen Stelle im Haus.
  Sorgen Sie fur eine auseichende Belüfung der Zentrale.
• Setzen Sie die Zentrale keinenTemperaturen unterhalb von-- 10^ ,bzw.über 55^ aus.
  Die Zentrale wurde nur für die Innenanwendung gebaut.
  Die maximale Luftfeuchtigkeit darf 90% (nicht kondensierend) nicht übersteigen.
• Stellen Sie sicher, dass von Außen keine metallischen Gegenstände in die Zentrale eingeführt werden können.
• Führer Sie alle Arbeitsen an der Zentrale im spannungsfreien Zustand durch.

!ACHTUNG!

Bitte beachten Sie folgende Vorsichtsmaßnahmen, damit Ihr Gerät stets einwandfrei Funktioniert:

Die Zentrale wird über den bereits eingebauten Transformator mit 12V Gleichspannung versorgt.
- Der Transformer wird über eine separat abgesicherte Leitung mit dem 230VAC Hausnetz verbunden.
Die Anschlussarbeiten an das Hausnetz unterliegen landerabhängigen Bestimmungen.
Die Notstromversorgung wird durch einen 7Ah Akku sichergestellt.
Die maximale Stromaufnahme der angeschlossenen Komponenten darf zu keiner Zeit 1A übersteigen.
- Ersetzen Sie Sicherungen stets mit Sicherungen des gleichen Typs, keinesfalls hoher.

WICHTIGE INFO

Zu Einbruchmeldezentralen im Allgemeinen:

Durch unsachgemäß oder unsaubere Installationsarbeiten kann es zu Fehlinterpretationen von Signalen und in Folge zu Falschalarmen kommt. Die Kosten für mögliche Einsätze von Rettungskräften, wie z.B.: Feuerwehr oder Polizei, sind vom Betreiber der Anlage zu trag. Lesen Sie sich davon diese Anleitung suchen durch und achten Sie bei der Installation der Anlage auf genaue Bezeichnung der verwendeten Leitungen und Komponenten.

5 Lieferumfang und benötigtes Zubehör

Lieferumfang:

• Einbruchmeldezentrale
  LCD Bedienteil
• Installationsanleitung
  Bedierungsanleitung

Siebenotigenzusätzlich:

Alarmelder

Signalgeber

12V/7Ah Akku

Verteiler

Kabel

Optional erhältlich:

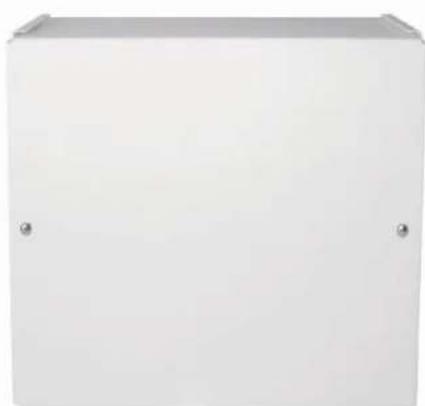

Relaismodul

Benötigtes Werkzeug:

Schlitzschraubendreher (Klein)

Kreuzschraubendreher

Bohrmaschine

6er Bohrer

4er Bohrer

6er Schrauben

4er Schrauben

evtl. Dubel, Gips

Lötkölben und Lötzinn

Isolierband oder Schrumpfschlauch

Messgerat für Spannung und Widerstand

Kabelkanal

Schaubklemmen

6 Hinweise zu Anschluss- und Ausbaumoglichkeiten

Die Einbruchmeldezentrale ist das Grundgerät eines elektronischen Sicherungssystems zur Absicherung Ihres Eigentums (z.B.: für Wohnung, Haus, Garage, Geschäfte, usw.). Nach der Ergänzung mit weiteren Elementen, wie z.B. Meldern und Signalgebern, sichert sie die zu überwachenden Bereiche. Bei einem unerwänschten Einbruchsversuch wird der Alarm ausgelost.

Die Bedienung der Zentrale wird mit Hilfe eines verdrahteten Bedienteils ausgeführrt. Dies ermöglich, die Zentrale an einer versteckten Stelle zu installieren. Bei Bedarf konnen bis max. 4 Bedienteile angeschlossen werden. Darüber hinaus erlaubt die Zentrale eine Bedienung über einen so genannten Schlüsselschalter.

Die Einbruchmeldezentrale verfügbar über 9 separat ausgewertete Alarmzonen. Die Zentrale wertet aus, ob zwischen den beiden Kontakten (z. B. CCT1) jeder Alarmzone ein (minimaler) Ruhestrom fliebt, oder nicht. Verbinden Sie die Alarmzone, dann ist diese geschlossen und ein Stromfluss ist möglich. Ist kein Kontakt vorhanden, fliebt kein Strom und die Alarmzone ist offen. Bei Änderungen wird abhängig von der Programmierung ein Alarm ausgelost. Eine differentielle Überwachung der Alarmzonen ist entsprechens possible (DEOL). Anhand der verwendeten Widerstände erkennt hier die Anlage zusammen, ob Alarm ausgelost, oder die Leitung sabotiert wurde.

Charakteristik der Zentrale:

8 frei programmierbare Alarmzonen, davon kann jeder wie folgt programmiert werden: Sofort, Ein/Ausgang, 24 Stunden, Feuer, Technik, etc..
- 1 Sabotagezone für angeschlossene Melder.
- 1 Sabotagezone für angeschlossene Signalgeber.
- 3 Transistorausgabe, die einem bestimmten Ereignis (Alarm, Feuer, Überfall,...) zugeordnet werden können.
- Integriertes Netzteil (230VAC/12VDC) für die Speisung der Zentrale, der angeschlossenen Meldern und zum Laden des Akkus.
- Notstromversorgung durch einen 12V/7Ah Akku.
- Einfache Programmierung und Bedienung über ein, bzw. max. vier Bedienteile.
- Der Zustand der Alarmzonen und der Alarmzentrale wird mittels Klartextanzeige angezeigt.
- Zonensperre als eine Möglichkeit, einzeln Alarmzonen temporär aus der Überwachung zunehmen.
- Sabotageüberwachung der Zentrale und der angeschlossenen Bedienteile.
- Alarm- und Ereignisspeicher (250 fach).

7 Hinweise zum Sicherungssystem

Die Terxon SX Einbruchmeldezentrale ermöglich es, für jeder der 8 Alarmzonen eine beliebige Konfiguration zu wahren, um sie den Betriebsbedingungen optimal anzupassen. Darüber hinaus ist zu empfehlen:

Die externen Melder in möglichst kleinen Gruppen auf die Zonen zu verteilen (z.B. Melder Erdgeschoss auf Zone 1, usw.), eventuell einzeln einszuschalten und nach Möglichkeit alle Zonen der Zentrale zu verwenden.
- Das akustische Signal (Sirene) des Signalgebers sollte kürzer als das optische Signal (Blitz) sein. Die entsprechenden Alarmierungszeiten richten sich nach landesspezifischen Vorschriften. (In Deutschland ist die akustische Alarmierung auf 3 Minuten zu begrenzen!)
- Die Verzögerungszeit sollte erst nach der praktischen Überprüfung eingestellt werden.
Die Weitergabe von Codes sollte nur an Personen erfolgen, die Ihr vollstes Vertrauen haben.
- Bei der Bedienung der Zentrale ist der Code so einzugeben, dass außenstehende Personen den Code nicht einsehen können.
- Das für die Verkabelung der Komponenten empfohlene Anschlusskabel (Mindestquerschnitt: 0,22 mm²/Ader) verfügt in der Regel über eine farbliche Kennzeichnung der Adern.

Benutzer- und Programmiercode müssen entsprechend sein.

Aus Gründen der besseren Übersichtlichkeit sollenn Sie die Adern einheitlich wie folgt belegen:

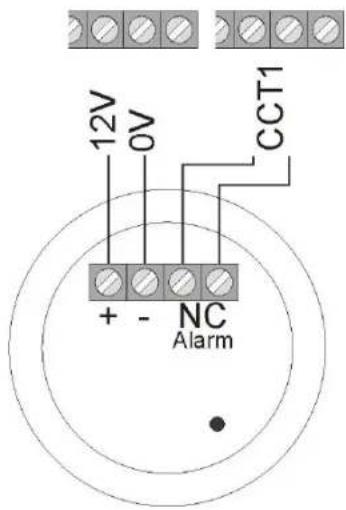

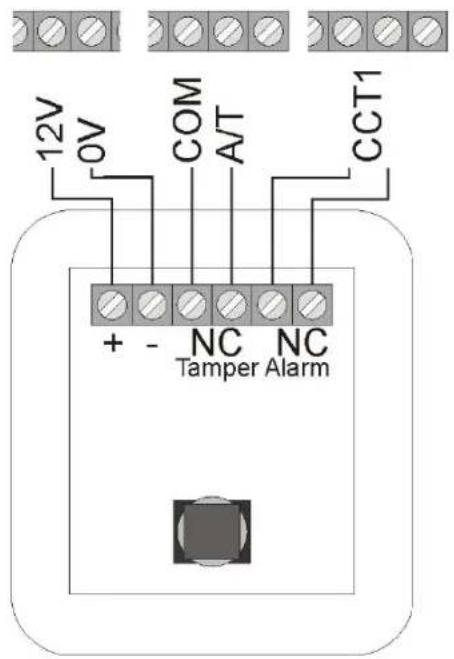

Rot: +12V Spanningsversorgung

Schwarz: 0V Masse

Gelb: Alarmkontakt

Grün: Alarmkontakt

Braun: Sabotagekontakt

WeiB: Sabotagekontakt

• Benutzen Sie Verteiler zum Anschluss mehrerer Melder auf eine Alarmzone. Für die Veränderung von Kabeln können Sie beide Enden miteinander verloten oder Schraubklemmen benutzen. Achten Sie auf eine Isolation (Isolierband, Schrumpflauch) um Kurzschlüsse und Falschalarme zu vermeiden. Beachten Sie dazu die Skizzen auf den folgenden Seiten.
  Gehen Sie Schrittweise vor:

• Lesen Sie sich die Bedienungsanleitung aufmerksam durch.

• Zeichnen Sie einen Plan des Objekts der den Montageort der Melder und der Zentrale, sowie die benötigten Kabel beinhaltet.
• Verlegen Sie die benöttigten Kabel
• Montieren Sie die Melder und Zentrale
• Verbinden Sie die die Anschlusskabel mit den Meldern und der Zentrale
• Versorgen Sie die Zentrale mit Spannung (Akku, Netz)
• Führer Sie die Programmierung durch.

Im unterstehenden Bild erhalten Sie eine Übersicht über die richtige Verwendung von Lötverteilern beim Anschluss von mehreren Meldern auf einer Alarmzone:

Anschlusskabel zu Zentrale

Wie bereits angesprochen, wertet die Alarmzentrale die Alarmzonen über den vorhandenen Stromfluss aus. Die meisten in der Alarmtechnik verwendeten Melder sind Offnerkontakte, d.h. die Melder unterbrechen bei Alarm den Stromfluss auf der Alarmzone. Die Melder werden als Offner, oder auch als NC-Melder (normally closed) bezeichnet. und werden wie folgt angeschlossen (Die Brücke zwischen CCT, wennvorhanden,ist zu entfernen):

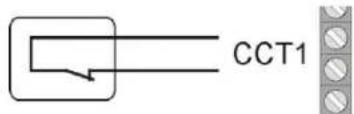

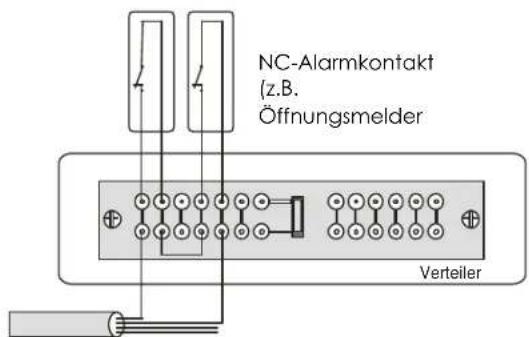

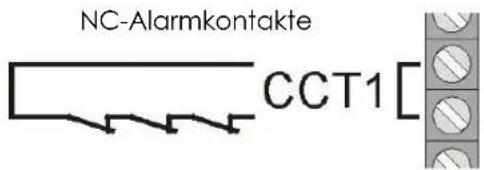

NC-Alarmkontakte

CCT1

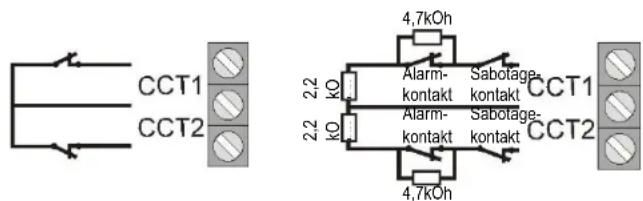

Zum Teil ist es notwendig, mehrere Alarmkontakte in einer Zone zusammenzuschlieben. Schalten Sie hierfür die Öffnungskontakte in einer Reihenschaltung.

Ein Anschluss von SchlieBerkontakten (NO-Melder, normally open) ist an der Texxon SX nicht möglich.

8 Übersicht der Gehäusekomponenten

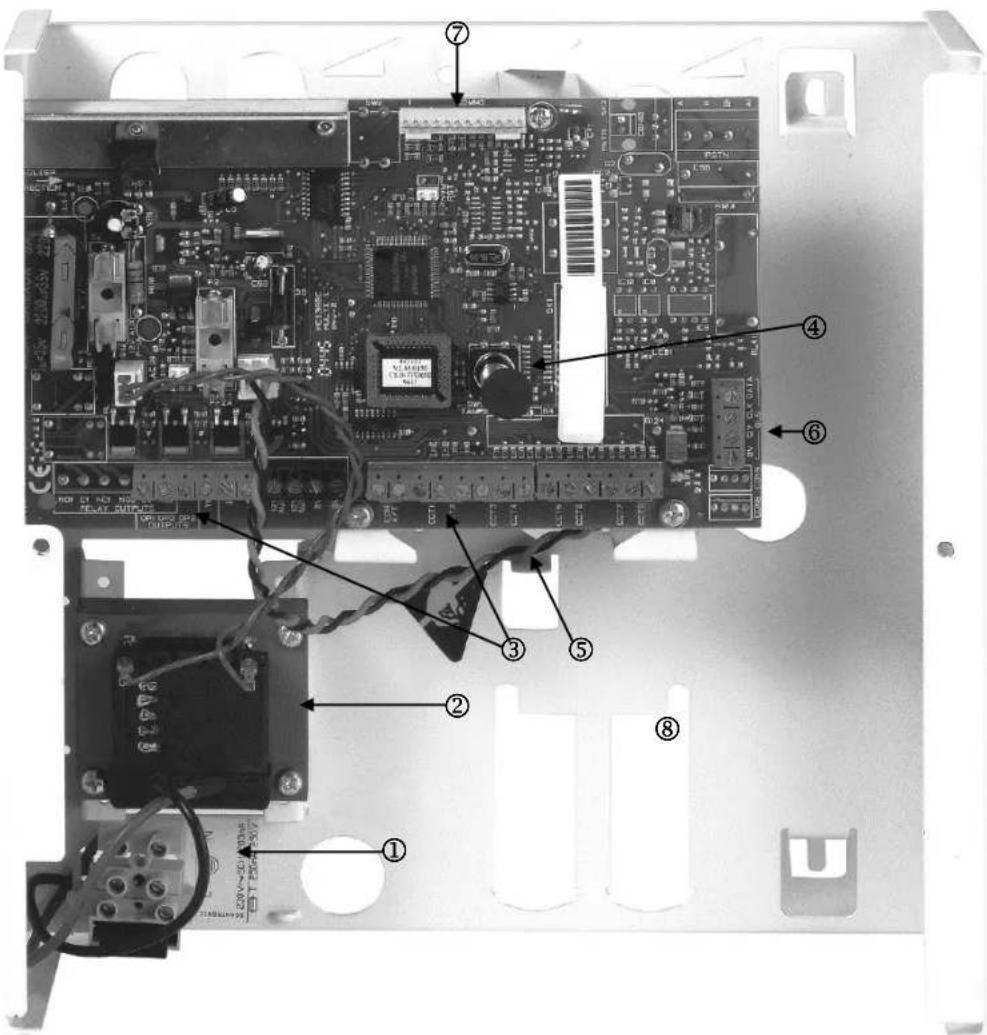

① Anschluss der 230V Netzversorgung mit Primärsicherung (T 250V 250mA).
② 230VAC/19VACTransformer.
③ Anschlussklemmleisten für Sirene, Blitz, progr. Ausgänge, Lautsprecher, 12VDC Spanningsversorgung und Alarmzonen.
④ Sabotagekontakt des Alarmzentralengehauses.
⑤ Anschlussklemmeiste für den Notstromakku (7Ah).
⑥ Anschlussklemmeiste fur die Bedienteile.
⑦ Anschlussklemme für die zusätzlichen Transistorausgänge oder dem optionalem Relaismodul.
⑧ Platz fur den 12V Notstromakku (7Ah) und die Verkabelung.

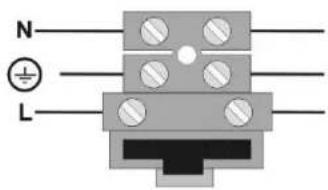

Hinweis zur 230 V - Verdraughtung:

Legen Sie in thisem Moment die Netzspannung noch nicht an!

Verdrahten Sie die Anschlussklemme der Netzspannung wie folgt:

Nullleiter (blau)

Erde (grun/gelb)

Phase (schwarz)

9 Hinweise zur Montage

9.1 Zentrale

Befestigen Sie die Zentrale auf einem glatten, trockenen, erschütterungsfreien und wärme-resistenten Untergrund. Die Leitung für die Spanningsversorgung der Alarmzentrale, sowie die der Alarmzonen und der Alarmgeber (Sirene, Blitz, evtl. externer Laufsprecher) sollenen unauffällig, wenn möglich unter Putz verlegt, oder in einem Kabelkanal geführt werden.

• Offnen Sie das Alarmzentralengehäuse, indem Sie mit Hilfe eines Kreuzschlitz-Schraubendrehers die Gehäuseschrauben losen und den Deckel von dem Zentralengehäuse abheben.
• Die Platine der Zentrale wird mit drei Schrauben auf den Platinenhaltern im Gehäuse gesichert. Lösen Sie diese und entfernen Sie die Platine. Der Stecker des Transformers kann damit von der Platine abgezogen werden.
• Nutzen Sie nun das Zentralengehäuse als Schablone zum Anzeichnen der Befestigungslöcher.
• Bohren Sie an den vorgezeichneten Stellen drei Löscher (mind. 4mm Ø, 4,5cm lang).
• Montieren Sie das Gehäuse der Zentrale und führen Sie die Kabel in das Zentralengehäuse ein.
• Ziehen Sie die Befestigungsschrauben erst fest, wenn Sie die Verkabelung vollständig durchgeführt haben. Setzen Sie im Anschluss die Platine wieder ein und verschiedene Sie das Zentralengehäuse mit dem Deckel.

9.2 Bedienteile

Die Bedienteile sollenen ebenfalls auf einem glatten, trockenen, erschütterungsfreien Untergrund montiert werden. Wichtig ist bzw die Montagehöhe. Sie sollen so gewählt werden, dass jeder Benutzer liegt die Anzeigen abesen und die Tasten bedieten kann.

• Klappen Sie den Deckel des Bedienteils auf und lösen Sie die Schrauben auf der Unterseite des Bedienteils.
• Nutzen Sie das Gehäuse als Schablone zum Anzeichnen der Bohrlocher.
• Bohren Sie an den vorgezeichneten Stellen drei Löscher (mind.4mm Ø, 3cm lang).
• Führer Sie nun die Verdraughtung des Bedienteils zur Zentrale (siehe)nachste Seite) durch.
• Führer Sie die Verdraughtung des Bedienteils mit externen Komponenten durch.
• Führer Sie die notwendigen Einstellungen im Bedienteil aus.
• Befestigen Sie nun das Bedienteilgehause an der Wand. Setzen Sie die Frontplatte mit der Bedienteilplatine wieder ein undziehen Sie die Bedienteilschrauben wieder fest.

10 Hinweise zur Verdraughtung

10.1 Zentrale

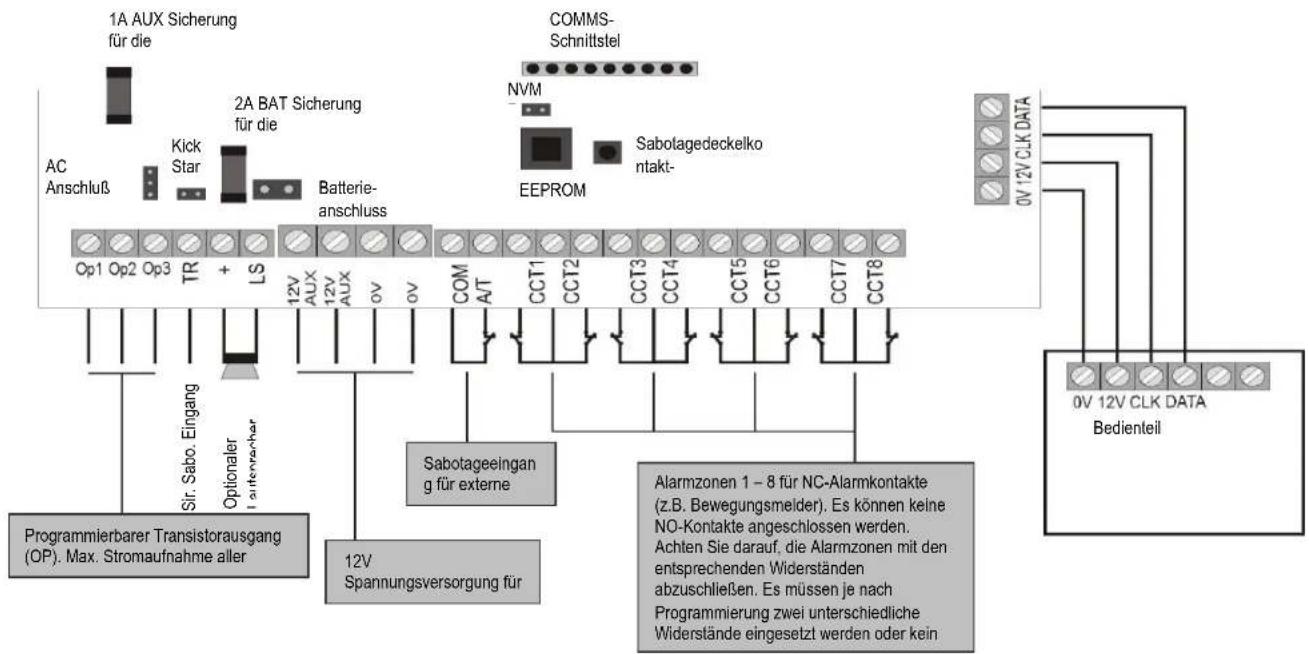

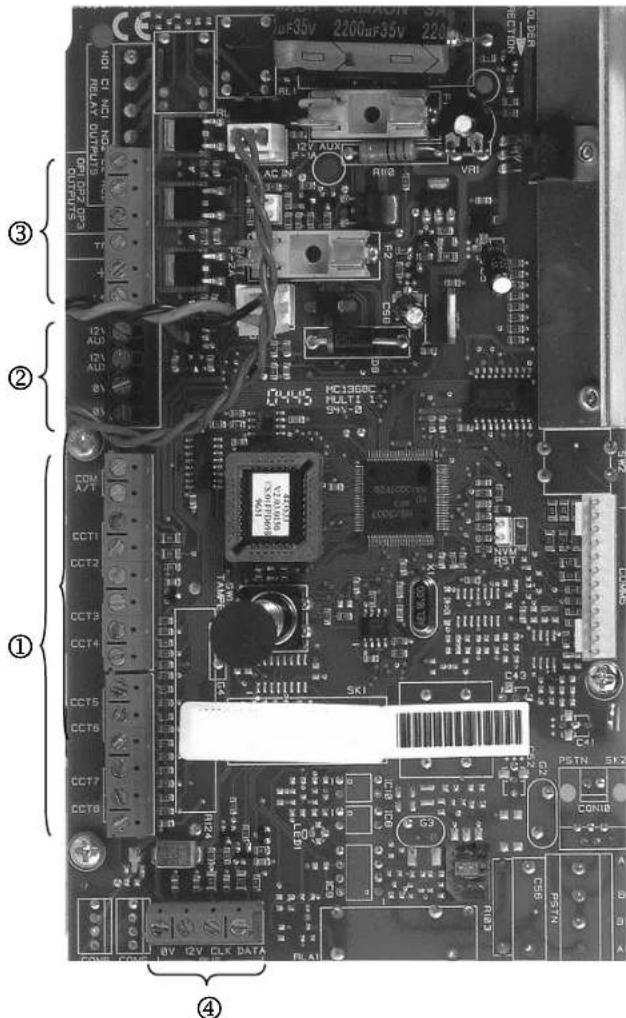

① Anschlussklemmleiste fur die Sabotage- und Alarmzonen.

COM A/T: Anschluse für die Sabotagezone der Melder CCT 1...8: Anschluse für die Alarmzonen 1-8

② Anschlussklemmeiste für die 12V DC Spannungsvorsorgung externer Geräte (z.B. Melder)

AUX: +12V Dauerspannung fur Melder 0V: 0V Masse

③ Anschlussklemmleiste fur Lautsprecher, progr. Ausgabe und Sirenensabotage.

TR: Sabotageeing ang für Sirene.
+ / LS: Anschluss für den optionalen 16 Ohm Lautsprecher zur Wiedergabe von Systemereignissen

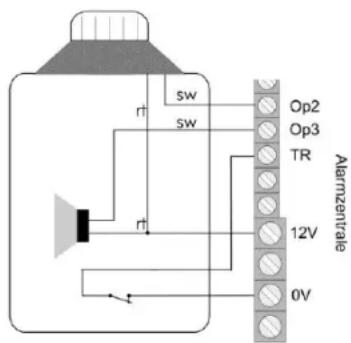

OP1, OP2, OP3: Anschluss für die Open Collector-Transistorausgabe (z.B. als Triggersignal des Wahlgerätes). Normalzustand 12V, auf 0V schaltend.

④ Anschlussklemmleiste fur Bedienteile

12V: 12V+ Dauerspannung

0V: 0V Masse

Data: Datenbus

Clock: Datenbus

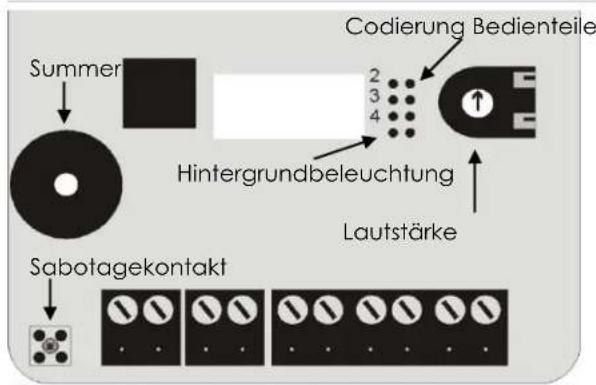

10.2 Bedienteile

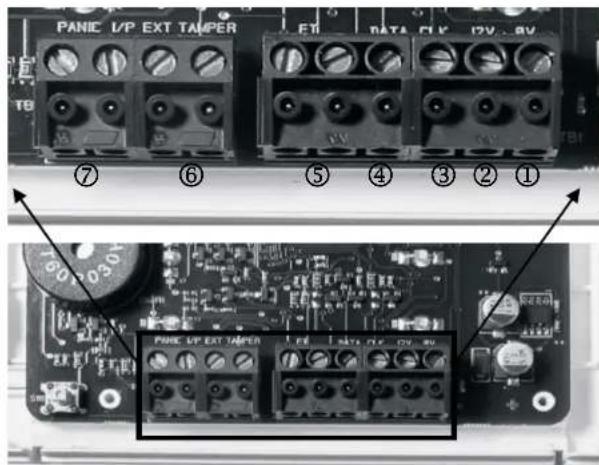

Die Einbruchmeldezentrale ist in der Lage, bis zu vier Bedienteile zu betreiben, die in einem BUS gefuhrt sind.

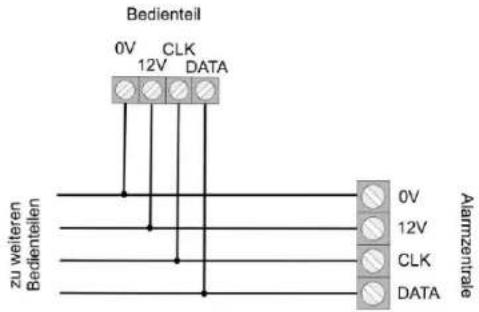

Die Bedienteile konnen als Ring oder sternfornig mit der Alarmzentrale verbunden werden. Schlieben Sie das Bedienteil wie folgt an.

① Zum nachsten Bedienteil/Zentrale Anschlussklemme: 0V
Zum nachsten Bedienteil/Zentrale Anschlussklemme: 12V
③ Zum nachsten Bedienteil/Zentrale Anschlussklemme: CLK (Clock)
Zum nachsten Bedienteil/Zentrale Anschlussklemme: DATA (Data)

Die maximale Länge des Datenbusarf 200m nicht übersteigen.Verwenden Sie fur die Verdrahtung der Bedienteile ein Kabel mit einem Leitungsquerschnitt von mind. 0,22mm^2

Zusätzlich konnen an die Bedienteile angeschlossen werden:

⑤ ET: Ein Taster zum manuellen Beenden der Ausgangsverzogerungszeit. Der Kontakt ist als normally open (NO) geschalten und muss zum Aktivieren geschlossen werden.
EXT. TAMPER: Ein zusätzlicher Eingang am Bedienteil an den ein externer Sabotagekontakt (NC) angeschlossen werden kann. Der Kontakt muss zum Auslösen eines Sabotagealarms geöffnet werden.
⑦ PANIC I/P (ab Zentralen-Version 2.04.151): An体系建设。Eingang können Sie einen externen Überfalltaster anklemmen.

HINWEIS: Die Anschlussleitungen sind von oben in die Klemmbrücken einzuführn.

Codierung der Bedienteile:

Bedienteil1: Steckbrücke nicht gesteckt

Bedienteil 2-4: Steckbrücke entsprechend auf den PIN mit der Nummer 2, 3, oder 4 gesteckt.

Hintergrundbeleuchting:

Hintergrundbeleuchtung an: Steckbrücke gesteckt.

10.3 Platinenübersicht

Anschluss	Bedeutung
AC Netzeilanschluss (AC IN)	Anschluss vom 230V Netzteil
Kick Start Brücke (KS)	Verbinden Sie die beiden Kontakte dieser Klemmbrücke, wenn Sie die Alarmzentrale ohne 230V Spanningsversorgung starten möchten.
Batterieanschluss (+-)	Anschlussstecker von der Notstromversorgung (7Ah Notstromakku)
COMMS-Schnittstelle	Anschluss der zusätzlichen Transistorausgänge
Reset Brücke (NVM RST)	Verbinden Sie die beiden Kontakte dieser Klemmbrücke, wenn Sie die Alarmzentrale (inklusive der Codes) zurücksetzen möchten.VORGEHENSWEISE: Trennen Sie die Spannung (Netz + Batterie) vom System. jetzt schreiben Sie die NVM-Brücke kurz und legen Sie Spannung wieder an, bis der Signatlon des Bedienteils ertört.
Sicherungen(BAT F-2A / 12VAUX F-1A)	Ersetzen Sie die Sicherungen immer durch Sicherungen des gleichen Typs. Achten Sie daraufuf, dass die Sicherungshalter stets einen eigenen Kontakt zu Sicherung haben, da es sonst zu Störungen kommt.
Sabotagezone (COM / A/T)	Sabotageeing ang für externe Komponenten (Melder, Währgeräte, etc.)WICTIG: Wirde die Sabotagezone nicht verwendet, ist eine Drahtbrücke einzusetzen!
Sirenen Sabotage	Dieser Eingang ist bei eigenserversorgten Sirenenmodellen direkt mit dem Sabotageausgang der

Eingang (TR)	Sirene zu verbinden. Ansonsten ist der Sabotagekontakt der Sirene in die Schleife zwischen dem TR-Eingang und 0V einzusetzen. WICHTIG: Ist keine Sirene vorhanden ist der TR-Eingang direkt mit dem 0V Ausgang zu verbinden!
Optionaler Laatsprecher (LS)	Hier können Sie einen 16 Ohm Laatsprecher für die interne Alarmierung anschließen.

10.4 Melder

10.4.1 Öffnungsmelder für Fenster und Türen

Öffnungsmelder dieren der Überwachung von Fenstern und Turen. Zur Aktivierung der Ein-/Ausgangsverzogerungszeit soll mindestens ein Öffnungsmelder an der Hauptzugangstür, an dem auch ein Bedienteil installiert ist, montiert sein.

Aus Gründen der Übersichtlichkeit solte nur eine begrenzte Anzahl von Öffnungsmeldern pro Alarmzone eingesetzt werden.

Wird der Magnet vom Reedkontakt des Öffnungsmelders entfernt, öffnet sich der Schaltkontakt und der Stromfluss in der Alarmzone wird unterbrochen. Lesen Sie dazuitte auch die Anleitung, die Ihrw Öffnungsmelder beiliegt.

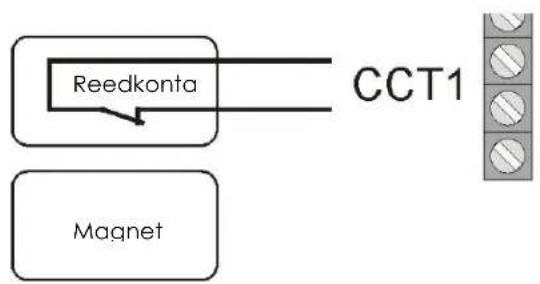

Anschlussbeispiel:

10.4.2 Infrarot-Bewegungsmelder

Infrarot-Bewegungsmelder detektieren die Wärmebewegung von Objekten und)dürfen nur im Innenbereich zum Einsatz kommt. Vermeiden Sie es aus Gründen der Übersichtlichkeit, Bewegungsmelder mit Öffnungsmeldern in eine Zone zu legen.

Anschlussbeispel:

10.4.3 Rauchmelder

Die Terxon SX erlaubt den Anschluss von Rauchmeldern. Programmieren Sie hierzu den Zonotyp „Feuer" oder "Brandmelder" abhängig von der Funktion des Rauchmelders. Diese Programmierung führt zu einer besonderen akustischen Alarmierung der anwesenden Personen (gepulster Alarmton).

10.4.4 Akustische Glasbruchmelder:

These Glasbruchmelder werten die bei Glasbruch entstehenden akustischen Signale aus.

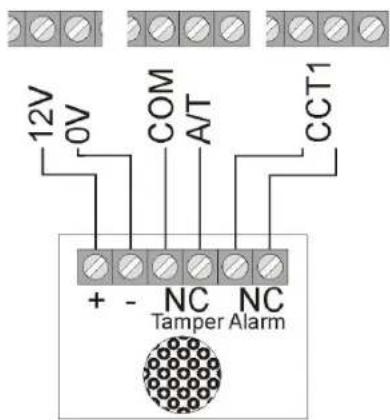

Anschlussbeispel:

10.4.5 Passive Glasbruchmelder:

Passive Glasbruchmelder werden direkt an der zu überwachenden Glasscheibe befestigt. Es konnen nur passive Glasbruchmelder verwendet werden, die keine Linienspeisung benötigen, sondern ein potentialfreien Alarmkontakt bieten. Ansonsten muss der Glasbruchmelder mit Liniespeisung nach der Alarmauslösung manuell zurückgesetzt werden.

Anschlussbeispel:

Passiver Glasbruchmelder

10.5 Außensirene und Blitzleuche

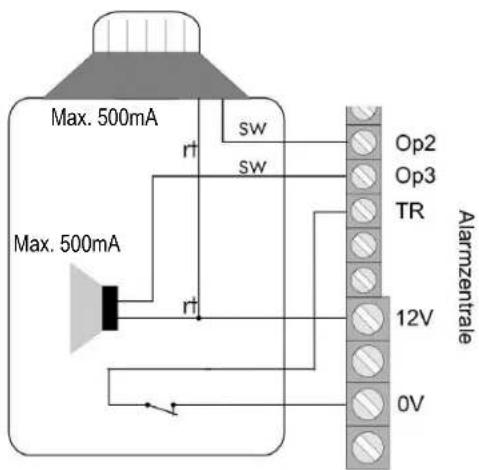

Zur Abschreckung von Tätern und zur Alarmierung der Nachbarschaft empfehlen wir, an die Alarmzentrale eine Sirene und eine Blitzeleuche anzuschlieben.

Beachten Sie, dass diese Alarmgeber im Außenbereich möglichst hoch befestigt werden (z.B. im Giebel) und die Leitungen nicht sightbar verlegt sind. Die akustische Alarmierung im Außenbereich kann eine Ruhestörung der Nachbarschaft verursachen. Beachten Sie hierzu die länderspezifischen Richtlinien. Wir empfehlen eine Alarmdauer von drei Minuten nicht zu überschreiben. Die visuelle Alarmierung (Blitzleuchte) bleibt bis zur manuellen Alarmquittierung aktiv.

Neben der Ansteuerung von Sirene und Blitz empfehlen wir Ihnen, den Sabotagekontakt von AuBensirene und Blitzleuchte an den Sabotageeingang der Alarmzentrale anzuschlieben. Wird das Gehäuse der Sirene geöffnet, oder die Verbindung zur Sirene unterbrochen, lost der unterbrochene Sabotagekontakt einen Sabotagealarm aus.

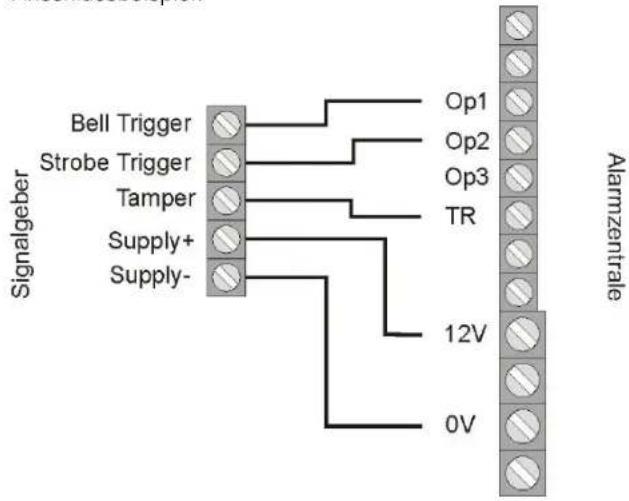

Anschlussbeispel:

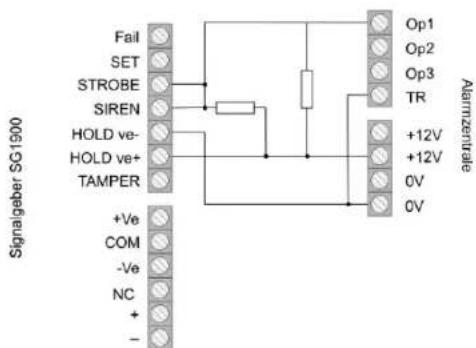

Anschluss eines selbstversorgten Signalgebers Das Funktionsprinz dieser Alarmgeberkombinationen basiert auf einer ständigen Spanningsversorgung der Sirene und eines im Sirenengehäuse integrierten Akku.

An einem Transistorausgang der Alarmzentrale liegt entweder eine Haltespannung für die Sirene an, die bei Alarm wegfällt (oder durch Sabotage durchtrennt wird), oder die Alarmzentrale gibt bei Alarm über den Transistorausgang ein Triggersignal aus, das die Sirene und den Blitz aktiviert.

Die Alarmdauer der Sirene wird direkt beim Signalgeber eingestellt. Die Blitzleuchte bleibt auch hier bis zur manuellen Alarmquittierung aktiv.itte beachten Sie zur korrekten Installation unbedingt die Installationsanleitung des selbstversorgten Signalgebers.

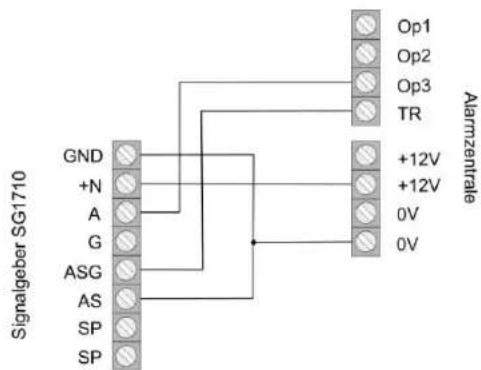

Anschlussbeispel:

10.6 Wahlgerät

Wir empfehlen Ihnen die zusätzlichen Alarmausgabe zu nutzen, um ein optionales Sprachwahlgerät mit der Alarmzentrale zu verbinden.

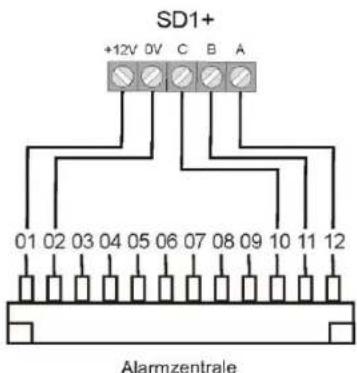

Die Ausgabe konnen Sie nun mit den Alarmeingangen Ihres Wahlgerätes verbinden. Achten Sie daraufuf, die Polarität des Alarmeingangs am Wahlgerät auf -12V zu stellen (Trigger Polarität neg.).itte beachten Sie außerdem die Anleitung Ihres Telefonwahrgerätes.

Beachten Sieittebrateihinweisefur diezusätzlichen Alarmausgangeauf der folgenden Seite.

10.7 Schlüsselschalter

Jede Zone erlaubt, sofern entsprechend programmiert, den Anschluss eines Schlüsselschalters zum Aktivieren, bzw. Deaktivieren der Alarmzentrale.

Es können Schlüsselschalter mit Impulskontakt oder Dauerkontakt verwendet werden. Beachten Sie bei Schlüsselschaltern mit Dauerkontakt, dass die Bedienteile weiterhin aktiv sind und es zu Missinterpretationen kommt kann, wenn ein Schlüsselschalter noch aktiv ist, die Alarmzentrale jedoch bereits über das Bedienteil deaktiviert wurde. Es wird Daher der Einsatz von Schlüsselschaltern mit Impulskontakt empfohlen.

Bei Betätigkeiten des Schlüsselschalters wird die Ausgangsverzögerungszeit für den entsprechenden Bereich aktiviert, danach ist die Alarmzentrale aktiviert. Bei internen Bereichen, ist auch eine sofortige Aktivierung möglich. Beim erneuten Betätigkeiten wird die Alarmzentrale deaktiv geschalte.

Einige Schlüsselschalter haben zusätzliche LED-Anzeigen, die extern beschaltet werden konnen. Dies konnen Sie ggf. mit den progr. Ausgangen (OP1) vornehmen.

10.8 Anschluss eines Lautsprechers

Ein optionaler 16 Ohm Laufsprecher wird an die Klemmen LS und + angeschlossen.

Der Laufsprecher kann direkt in das Gehäuse der Alarmzentrale eingebaut werden.

Alternative kann der Laufsprecher als zusätzliche interne Alarmierung von der Alarmzentrale abgesetzt montiert werden. Die Entfernung zur Zentrale sollentherebei 20m nicht übersteigen.

10.9 Zusätzliche Alarmausgabe

Die Alarmzentrale verfügbar am oberen Platinenrand über den Anschluss von zusätzlichen Transistorausgängen. Diese werden mit Hilfe des beiliegenden Steckkabels nutzbar gemacht. Im Folgenden finden Sie die Pinbelegung des Kabels.itte beachten Sie, dass die Farbcodierung des Kabels nicht immer mit der unter beschrieben Angabe übereinstimmt.

Farbe	Funktion
Rot (1)	+12V dauerhafteSpannungsvorsorgung (500mA max.)
Schwarz (2)	Masse 0V dauerhaft
Orange/Weiβ (3)	Nicht verwendet
Braun/Weiβ (4)	Störungseingang vom Telefon bei Leitungsverlust (+12V wenn gestört)
Grau (5)	Zusätzlicher Ausgang 8
Weiβ (6)	Zusätzlicher Ausgang 7
Violett (7)	Zusätzlicher Ausgang 6
Blau (8)	Zusätzlicher Ausgang 5
Grün (9)	Zusätzlicher Ausgang 4
Gelb (10)	Zusätzlicher Ausgang 3
Orange (11)	Zusätzlicher Ausgang 2
Braun (12)	Zusätzlicher Ausgang 1

10.10 Relaismodul

Anstelle der zusätzlichen Transistorausgabe haben Sie die Möglichkeit, ein optionales Relaismodul mit acht Wechslerrelais anzuschreiben. Beachten Sieitte dazu die Hinweise im Relaismodul.

10.11 Widerstände

Das Alarmsystem kann die Zonen über zwei Arten überwachen.

A: Zone geschlossen NC (kein Widerstand eingesetzt)
B: Zone geschlossen 2,2kOHM (zwei Widerstände eingesetzt)

In der ersten Variante, kann das System nur erkennen, ob die Zone geöffnet wurde und registriert ein Öffnen stets als Alarm auf dieser Zone. Die Sabotagekontakte der einzelnen Melder,müssen separat auf die Sabotagezone der Alarmzentrale angeschlossen werden. Die in dieser Anleitung beschrieben Anschlussbeispiele beziehen sich darauf auf die Variante A (ohne Widerstände).

In der zweiten Variante werden Sabotagekontakt und Alarmkontakt in einer Zone überwacht. Die Alarmzentrale kann darauf unterschieden, ob es sich bei einer Änderung des Widerstands um einen Alarm, oder eine Sabotage handelt. Beachten Sie, dass es zwei verschiedene Widerstandswerte gibt.

A:2,2kOhm (rot, rot, rot, gold)
B:4,7kOhm (gelb,violet,rot,gold)

Beachten Sie die beiden Einbauvarianten der Melder: A: B:

10.12 Gehtest

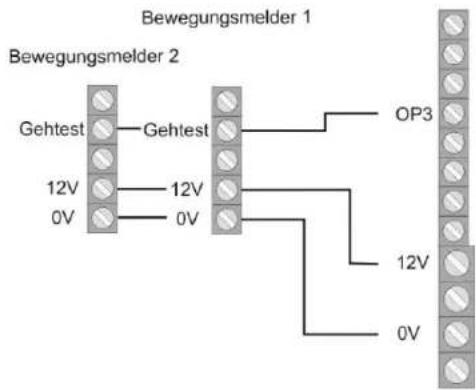

Für die Gehtestfunktion muss der Ausgang OP3 entsprechend programmiert sein (Funktion 83, Option 5). Aktiviert der Benutzer die Gehtestfunktion, so wird die LED zum Erkennen einer Bewegung am Melder aktiviert.

10.13 Melder-Alarmspeicher

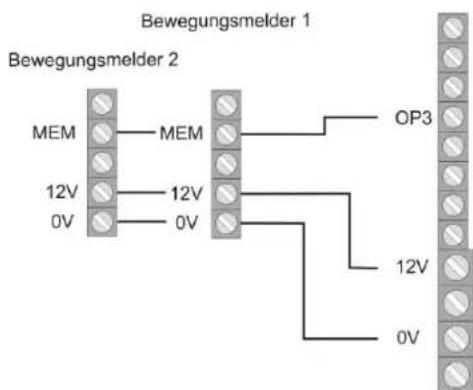

Für die Alarmspeicherfunktion bei z.B.
Bewegungsmeldern muss der Ausgang OP3
entsprechend programmiert sein (Funktion 83, Option 3).
Der Melder, welcher als erstes in einer Linie ausgelost hat, kann dies speichern und signalisieren.

11 Allgemeine Begriffe

ZONE

Als Zone werden ein oder mehrere Melder bezeichnet, die mit der Einbruchmeldezentrale über den Eingang CCT verbunden sind.

Eine Zone gilt als geöffnet oder ausgelöst, wenn der Stromkreis innerhalb CCT durch einen Melder

(Bewegungsmelder, Magnetkontakt,...) unterbrochen wurde (für NC), bzw. der Widerstandswert sich geändert hat (für DEOL).

Eine Zone gilt als geschlossen oder in Ruhe, wenn der Stromkreis innerhalb CCT geschlossen ist (fur NC), bzw. sich die Linienspannung von der Zentrale innerhalb der richtigen Parameter befindet (fur DEOL).

EINBRUCHMELDEZENTRALE AKTIVIER

Im aktiven Zustand der Einbruchmeldezentrale überwacht.
these alle Zonen auf Veränderungen und lost lokalen bzw.
externen Alarm aus.

EINBRUCHMELDEZENTRALE DEAKTIVIER

Im deaktiven Zustand der Einbruchmeldezentrale werden nur die Zonen überwacht, die immer aktiv sind, wie zum Beispiel, 24Stunden, Technik, Feuer- und Brandmelder. Ein Alarm durch eine dieser Zonen im deaktiven Zusand führt mein zur einem internen Alarm.

INTERN/EXTERN AKTIVIERT

Neben der kompletten Aktivierung der Einbruchmeldezentrale ist es auch möglich, einzelne Bereiche (B, C, D) zu aktivieren. So ist es möglich, dass man sich zu Hause aufhält und Bereich der Anlage aktiviert und damit ebenfalls geschützt ist. Diese Art der Aktivierung wird intern genannt. Die Komplettaktivierung des Systems bezeichnet man als externe Aktivierung

INTERNALARM

Bei internem Alarm werden nur die Summer der Bedienteile und der optional angeschlossene Laufsprecher aktiviert.

LOKAL ALARM

Bei lokalem Alarm werden zusätzlich die angeschlossenen Kombisignalgeber (Blitzleuche und Sirene) aktiviert.

EXTERNALARM

Bei externem Alarm erfolgt darüber den angeschlossenen akustischen und optischen Signalgebern auch noch zusammen eine Übertragung per Telefon.

12 Begriffserklarung

Vor der eigentlichen Programmierung der Zentrale sollenn Sie sich einen Überblick über die verwendeten Begriffe verschaffen. Sie erhalten zunachst eine Erklärung über die möglichen Zonentypen und den zugewiesenen Eigenschaften.

NV-NICHTVERWENDET

Eine Zone an der nichts angeschlossen ist und darauf nicht verwendet wird, ist auf nicht verwendet zu setzen.

UF-UBERFALL

These Zone lost immer einen Alarm aus. Unabhängig davon, ob die Einbruchmeldezentrale aktiviert oder deaktiviert ist. Ein Überfallalarm sollte unbedingt (z.B.: über optionales Telefonwahlgerrat) übertragen werden. Das Programmiermenü kann nur verlassen werden, wenn diese Zone geschlossen ist.

FE-FEUER

These Zone lost immer einen Alarm aus. Unabhängig davon, ob die Einbruchmeldezentrale aktiviert oder deaktiviert ist. Die Alarmierung erfolgt über den Summer im Bedienteil und an der Außensirene als gepulster Alarmton. Das Programmiermenü kann nur verlassen werden, wenn diese Zone geschlossen ist. Schließen Sie an diese Zone nur Brandmelder an, die über eine automatische Rückstellung verfügen, sonst wird bei der manuellen Rückstellung erneut ein Alarm ausgelöst.

SO-SOFORT

These Zone lost bei aktivierten Einbruchmeldezentrale sofort einen Alarm aus. These Zone kann beim Verlassen des Programmiermenus geöffnet sein.

24 STUNDEN

These Zone lost immer einen Sofortalarm aus. Bei deaktivierter Einbruchmeldezentrale erfolgt die Alarmierung über den Summer im Bedienteil und den Lautsprecher der Alarmzentrale. Im aktivierten Zustand wird zusätzlich der Sirenenausgang aktiviert. Wirde eine 24 Stunden Zone gespeit, so gilt dies nur für den deaktivierten Zustand. Das Programmiermenu kann nur verlassen werden, wenn diese Zone geschlossen ist.

EA-EIN/AUSGANG

These Zone lost bei aktivierter Einbruchmeldezentrale erst nach einer eingestalten Verzogerungszeit (Eingangsgverzogung) einen Alarm aus. Verwenden Sie diesen Zonotyp z.B. für den Öffnungsmelder an ihrer Eingangstür. Beim Verlassen des Objektss kann das Schlieben dieser Zone dazu verwendet werden, um die Ausgangsverzogung zu beenden. These Zone kann beim Verlassen des Programmiermenü geöffnet sein.

EF-EINGANG FOLGEND

These Zone lost keinen Alarm aus, wenn zuvor eine Eingang/Ausgang-Zone die Eingangsverzogerungszeit aktiviert hat. Es erfolgt ein Sofortalarm, wenn keine Eingangsverzogerung zuvor aktiviert wurde. Verwenden Sie diesen Zonotyp z.B. für einen Bewegungsmelder im Eingangsfür, der auf die (mit Öffnungsmelder versehene) Eingangstür ausgerichtet ist. Diese Melder kann als Ein/Ausgangsmelder bei Intern Aktivierung verwendert werden. These Zone kann beim Verlassen des Programmiermenü geöffnet sein.

ES -ERSCHUTTERUNGSSSENSOR

These Zone wird für ältere Generationen von Erschütterungssensoren besteht. Sprechen Sie im Einzelfall mit der Technikhotline.

TK-TECHNIK

Eine Technikzone lost im deaktivierten Zustand einen Alarm über Bedienteil und optionalem Wahlgerät aus. Im aktivierten Zustand wird kein Alarm ausgelöst. Solle sich ein Alarm im aktivierten Zustand auf dieser Zone ereignen, wird dieser beim Deaktivieren der Zentrale angezeigt. Verwenden Sie diesen Zonotyp z.B. für Wassermelder. Das Programmiermenu kann nur verlassen werden, wenn diese Zone geschlossen ist.

SK-SCHLUSSELKASTEN

Wird diese Zone geöffnet wird thesee Ereignis im Speicher der Einbruchmeldezentrale gespeichert. Zugleich kann dies über das optionale Telefonwahlgerrat übertragen werden. Es kommt nicht zu einem Alarm.

BM-BRANDMELDER

These Zone arbeitet identisch wie eine Feuerzone. Im Gegensatz zur Feuerzone, konnen bei dieser Zone die angeschlossenen Brandmelder über das kurzzeitige Entfernen der Versorgungsspannung zurückgestellt werden, ohne dass es bereits zu einem Alarm kommt. Die Rückstellung muss bereits noch über einen Schaltausgang erfolgen. Das Programmiermenü kann nur verlassen werden, wenn diese Zone geschlossen ist.

SS-SCHLUSSELSCHALTER IMPULS

An die Einbruchmeldezentrale kann ein Schlüsselschalter (Impuls) angeschlossen werden. Eine Veränderung dieser Zone ändert den Zustand der Alarmzentrale von aktiv auf deaktiv, bzw. deaktiv auf aktiv (nach Ablauf der Verzögerungszeit).

BS-BLOCKSCHELOSS

An die Einbruchmeldezentrale kann ein Schlüsselschalter (Dauer) angeschlossen werden. Eine Veränderung dieser Zone ändert den Zustand der Alarmzentrale von aktiv auf deaktiv, bzw. deaktiv auf aktiv (nach Ablauf der Verzögerungszeit). Beachten Sie, dass Sie dann nur über den Schlüsselschalter die Zentrale bedieten. Ansonsten konnen undefinierte Zustände entstehen.

AM - Anti-Mask

Thesezoneneigenschaftist bei der Terxon SX ohne Funktion (nicht Verwendet).

FB-Forbikobler

These Zone wird mit einem externen Codeschloss oder einer Zugangskontrolleinrichtung verbunden. These Zone arbeitet wie eine reguläre Ein-/Ausgangszone. Wir diese Zone während der Ausgangszeit ausgelöst so wird die Ausgangszeit unmittelbar beendet und die Einbruchmeldezentrale aktiviert. Wir diese Zone bei aktiver Einbruchmeldezentrale ausgelöst, startet diese die Eingangsverzögerung.

13 Beispielinstallation

Anhand dieser Beispielinstallation soll Ihnen die Verwendung der Terxon SX naher gebracht werden. Hierzu verwenden wir ein Einzelsystem mit zwei Benutzern. Ein Benutzer soll über Code-Eingabe, der Andere über Chip-Schlüssel die Alarmanlage (de)aktivieren können.

Weiterhin sollen zwei Melder, ein Bewegungsmelder (XEVOX ECO) und ein Öffnungsmelder (MK1310W) an die Anlage angeschlossen werden. Über das Schaltschloss (SE1000) soll das Gesamtsystem aktiviert werden.

Die Signalgeber SG1650 (Sirene+Blitz) dient zur visuellen und akustischen Wiedergabe eines Einbruchs- oder Überfallalarms.

Auch wollen wir Ihnen die Programmierung der Meldertypeen und der Transistorausgabe für die externen Alarmgeber ausfuhrlich erklären.itte verbinden Sie die Anlage noch nicht mit der Spannungsvorsorgung oder dem Akku!

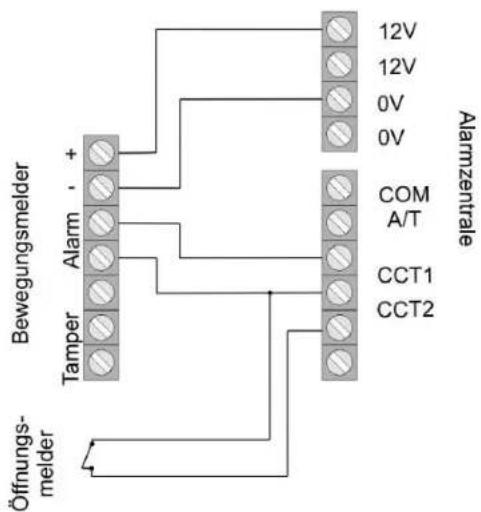

Zunachst beginnen wir mit der Verdrahtung der Bewegungs- und Öffnungsmelders. Im Anschluss daran erklären wir die Verdrahtung der Sabotagelinie.itte verwenden Sie fur die Verdrahtung das 8-adrige Alarmkabel AZ6360 bzw.AZ6361.Die folgende Abbildung zeigt den Anschluss der Melder an die Anlage:

Bitte beachten Sie, dass Sie zur Verdraughtung der Sabotagelinie noch zwei zusätzliche Leitungen benötigen. Im nachsten Schritt verbinden wir das Bedienteil mit der Anlage. Bitte achten Sie darauf, dass die Steckbrücke bei der Verwendung nur eines Bedienteiles nicht gesteckt ist (siehe S. 13). Schließen Sie das Bedienteil wie gezeigt an die Zentrale an.

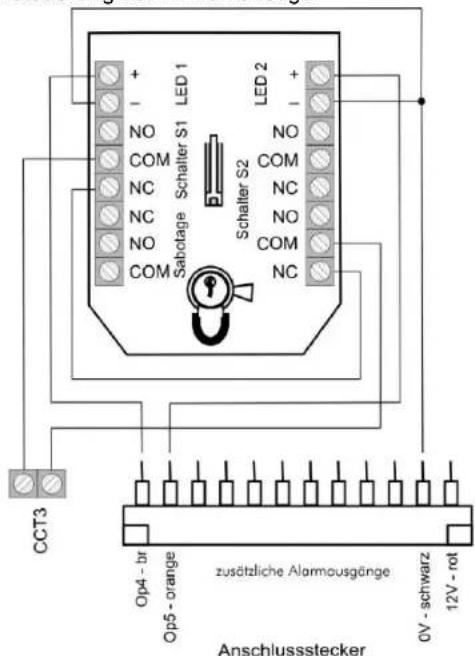

Jetzt wird der Schlüsselschalter (SE1000) mit der Anlage verbunden. Stecken Sie dazu, das im Lieferumfang befindliche Steckerkabel auf die Anschlussleiste für die zusätzlichen Schaltausgänge. Diese Ausgänge werden zur Ansteuerung der LEDs besteht.

Bitte lessen Sie hierzu auch die Bedienungsanleitung des Schlüsselschaltes durch.itte beachten Sie,dass das Schaltverhalten des Schlüsselschalters auf Impuls eingestellt ist.Die oben gezeigte Schaltung ermöglich es Ihnen die Alarmanlage durch Drehen des Schlussels in beide Richtungen zu aktivieren bzw. zu deaktivieren.Auch hier wird die Sabotagelinie noch nicht an die Zentrale angeschlssen.Die Einstellungen der Transistor- und zusätzlichen Schaltausgänge zeigen wir später.

Im Folgenden zeigen wir Ihnen die Verdraughtung der Sabotaglinie.itte achten Sie darauf, dass Sie alle Sabotagekontakte der einzelnen Komponenten in Reihe schalten. Sirene und Blitz sind hiervon ausgenommen, da hierfür ein spezieller Sabotageanschluss an der Anlage zur Verfugung steht. Die folgende Darstellung mit Bewegungsmelder und Schlüsselschalter soll den Anschluss der Sabotagekontakte verdeutlichen. Der verwendete Öffnungsmelder besitzt keinen Sabotageanschluss!

Wenn Sie ausschließlich Melder ohne Sabotagekontakt verwenden, mussen Sie eine Brücke zwischen COM und A/T an dem Alarmsystem eingufen

Bevor wir zur Programmierung der Anlage kommt beschreiben wir zum Abschluss der Verdrahtungsarbeiten noch den Anschluss der Sirene und des Blitzes an die Terxon SX. Hierzu verwenden wir die SG1650.

Die Sabotagelinie von Blitz und Sirene wird über einen eigenen Sabotagekontakt der Anlage angeschlossen. Wenn Sie keinen externen Signalgeber verwenden..., mussen Sie eine Drahtbrücke zwischen TR und Masse (0V) der Alarmzentrale setzen. Der Anschluss der der SG1650 an die Texxon SX zeigt folgenden Bild:

Die Verdraughtung der Anlage ist damit beendet.

Jetzt wird die Anlage programmiert.

Bitte achtten Sie darauf, dass die Sabotagekontakte aller Komponenten geschlossen sind, bevor Sie die Anlage an die Spannungsversorgung anschließen. Gehen Sieitte wie folgt vor:

1. Schlieben Sie dazu den 12V Akku (7,0Ah) an die Klemmen der Zentrale an (rot = +12V, schwarz = 0V).
2. SchlieBen Sie die beiden PINs der Kickstart-Steckbrücke mit Hilfe eines Schraubendrehers kurz (siehe S.14).
3. Die grüne LED-Anzeige für die Spannung () beginnt zu blinken und die Summer der Bedienteile konnen aktiviert sein. Die Anzeige im Display muss nicht beachtet werden.
4. Geben Sie den werkssheitigen Benutzercode ein. Er lautet: 1234. Die Anzeige im Display muss nicht beachtet werden.
5. Verschlieben Sie erst das Gehäuse der Einbruchmeldezentrale, bevor Sie die 230V Spannung anlagen.
6. Versorgen Sie die Einbruchmeldezentrale mit der 230V Netzspannung.

1. Die grüne LED Anzeige für die Spannung ( ) ≈ leuchtet dauerhaft.
2. Geben Sie nun über ein Bedienteil ein: 0 und im Anschluss den werksseitigen Programmiercode 7890
3. Die Anzeige im Display zeigt: PROGR.MODUS
4. Sie befinden sich nun im Programmiermenü der Einbruchmeldezentrale und konnen mit der Programmierung beginnen.

Wir beginnen mit der Programmierung der beiden Zonen.
Geben Sie über die Tastatur 001 gefolggt von ein, um Einstellungen an der Zone 1 (Bewegungsmelder) vorzunheiten. Sie erhalten folgende Anzeige.

001:Zone01 Terxon M

Sie konnen nun den Zonennamen „Zone01" mit Hilfe der Tastatur des Bedienteils verändern. Die Tasten sind wie bei einem Mobiltelefon zu bedienen. Mit der Taste C gehen Sie eine Stelle nach vorne mit D eine Stelle darüber (siehe S. 45).

Drucken Sie nun die Eingabetaste Yerscheint:

001:EA abcd1 Texon M

Die Zone 001 soll als „Sofort" definiert werden. Geben Sie nun 03 ein. Sie sehen die Anzeige:

001:SOa Terxon M

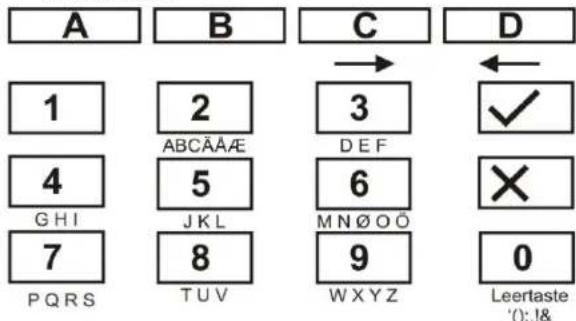

Mit den Tasten A, B, C, D können Sie die Zugehörigkeit des Melders zu den einzelnen Bereichen verändern.

In dieser Beisipelprogrammierung soll der Bewegungsmelder bei Gesamtscharf aktiv sein.

Bestätigen Sie nun mit der Taste Läre Eingabe. Sie gelangen wieder in die Ausgangsmaske des Programmiermenüs.

Geben Sie jetzt 002 zur Bearbeitung der Zone 2 gefolgt von ein. Sie erhalten:

002:Zone02 Terxon M

Ändern Sie den Name der Zone wie Sie es wünschen und drücken Sie die Eingabetaste ffolgende Anzeige wird dargestellt:

002:EF abcd1 Texon M

These programmieren wir um in EIN/Ausgang. Geben Sie 05 ein. Sie sehen folgende Darstellung im Display:

002:EAa 1 Terxon M

Fugen Sie durch Drücken der Taste B den Magnetkontakt dem Bereich B hinzu. Bestätigten Sie die Einstellung mit der Eingabetaste

Die Zahl,1" hinter den Teilbereichen gibt die Zeitverzogungsgruppe (1 bis 4) an. Diese können Sie jederzeit im Programmiermenü (Menupunkt 201 bis 204) abändern (siehe S.87).Nun muss nur noch der Schlüsselschalter auf Zone 3 programmiert werden. Geben Sie 003 ein,ändern Sie, wenn Sie es wünschen, den Zonennamen und drucken Sie die Eingabetaste Das Display gibt folgenden wieder:

003:SOa Terxon M

Ändern Sie die Zone über Eingabe von 11 in Schlüsselschalter und Folgende Anzeige erscheint:

003:SSa Terxon M

Bestätigen Sie ihre Eingabe mit Bitten achten Sie darauf, dass die nicht angeschlossenen Zonen 004 bis 008 auf „Nicht Verwendet" (NV) stehen. Die jeweilige Zone konnen Sie über 00 in die entsprechende Einstellung bringen.

Im nachsten Schritt soll die Ausgangsverzogerungszeit eingestellt werden. Diese gibt an, welche Zeit Ihnen zum Verlassen des geschicherten Bereiches zur Verfugung stehen, bevor die Alarmanlage aktiviert wird. Wahlen Sie im Programmiermodus über das Bedienteil die 044, gefolggt von 1m Display sehen Sie:

044:Ausg.A=45 Terxon M

Geben Sie die gewünschte Gesamtausgangsverzögerung ein (1 für 10 Sek. bis 6 für 120 Sek.) und bestätigten Sie mit

Die Eingangsverzogungszeit 1 wird über den Menupunkt 201 eingestellt.

In thisem Beisiel stehen Ihnen 45 Sekunden zur Deaktivierung der soeben aktivierten Alarmanlage zur Verfugung.

Sie konnen Werte zwischen 10 und 120 Sek. wahlen. Die 1 entspricht 10 und die 6 steht für 120 Sekunden. Drücken Sieitte nach Ihrer Wahl

Jetzt widmen wir uns der Programmierung der zusätzlichen Transistorausgabe für die LEDs des Schlüsselschalters. Die gelbe LED soll im deaktivierten, die rote im aktivierten Zustand der Alarmanlage leuchten. Geben Sie über die Tastatur 151 ein, um den ersten zusätzlichen Transistorausgang OP4 bzw. den Zustand der roten LED zu programmieren. Bestätigen Sie mit der Eingabe-taste

Sie erhalten:

151: Einbruch Texon M

Bitteändern Sie durch Eingabe von 13 die Einstellung auf „Aktiv folgend". Die Anzeige wechselt zu:

151: Aktiv Terxon M

Bestätigen Sie Ihr Eingabe mit

Der Transistorausgang OP5 - im Programmiermenü der Punkt 152 - muss auf „DEAKTIV" (14) eingestellt werden.itte beachten Sie, dass Änderungen erst nach dem Verlassen des Programmiermenü übernommen werden. Die gelbe LED leuchtet nun im deaktivierten Zustand des Alarmsystems dauerhaft und erlischt nach der Scharfschaltung. Die rote LED zeigt an, ob die Anlage aktiviert ist.

Abschließlich werden die Einstellungen der

Relaisausgabe 1 und 2 für die Sirene und den Blitz der SG1650 erklart.

Geben Sie 081 über die Tastatur ein und bestätigen Siemit folgende Anzeige erscheint:

081: Aktiv quit Terxon S

Geben Sie nun 08 ein, um „Blitz folgend“ zu wahren. Dadurch wird der Blitz erst zurückgesetzt, wenn Sie die Alarmanlage deaktivieren. Drücken Sie abschiedeND

Der Relaisausgang 2 muss auf „Sirene“ gesetzt werden. Wahlen Sie dazu den Menüpunkt 082 und verifizieren Sie diesen mit Durch Eingabe von 00 und , setzen Sie den Ausgang auf „Sirene".

Um die Sirenenverzögerung zu verändern, geben Sie im Programmiermenü 041 ein und drücken Sie die Eingabetaste Si sie sehen im Display:

041: Sir.verz. = 0 Texon S

Wenn Sie es wünschen konnen Sie eine Änderung der Sirenenverzogierung eingeben. Es stehen Ihnen 0 bis 20 min. zur Auswahr.

Bei der Sirenendauer konnen Sie zwischen Werten von 1,5 min. bis 20 min. wahlen.

Wahlen Sie dazuitte den Programmierpunkt 042 und bestätigen Sie mit Sie erhalten folgende Anzeige:

042: Sir.Dau. = 3
Terxon M

Wir empfehlen Ihnen diesen Wert beizubehalten oder auf 1.5 Minuten zu verkurzen (in Deutschland damit die Sirenendauer 3 Minuten nicht überschreiben).

Bevor die Benutzer hinzugefügt werden, wollen wir noch die einzelnen Funktionen der Anlage testen. Beginnenn都会 wir mit dem Test der Transistorausgänge. Geben Sie nun im Programmiermenü 091 ein und drücken Sie

Der Ausgang OP1 ist nun geschalten. Wenn Sie die Eingabetaste erneut drucken, wird der Ausgang wieder zurückgesetzt. Mit den Menupunkten 092 und 093 konnen Sie die den Transistorausgang OP2 und den Transistorausgang OP3 testen.

Im nachsten Schritt überprüfen wir, ob der Bedienteilsummer einwandfrei Funktioniert. Wahlen Sie hierzu den Menupunkt 095 gefolggt von Sie erhalten folgende Anzeige:

095: Test: B-Teil Terxon M

Gleichzeitig horen Sie einen durchgehenden Ton. Der Summer Funktioniert. Bestätigen Sie mit

Abschließlich wird die Funktionalität der Melder getestet. Dafür steht der Menüpunkt 097 zur Verfügung. Drücken Sie anschließend die Eingabetaste folgende Anzeige erscheint im Display::

097:Gehtest Terxon M

Öffnen Sie nun die Zone 02. Sie horen einen Doppelton und sehen die Anzeige:

A:Zone 02 Terxon M

Schlieben Sie die Zone wieder und drucken Sie erneut um den Meldertest zu beenden. Führten Sie den Test auch bei den anderen Meldern durch.
Wenn Sie einen Laufsprecher mit dem System verwenden, konnen Sie diesen im Programmiermenu uber 094 testen.
Damit sind alle Einstellungen im Programmiermenu vorgenommen. Verlassen Sie das Programmiermenu uber Eingabe von 099 und bestätigten Sie mit Sie befinden sich nun im Benutzernenu.

Im weiteren Verlauf sollen dem System noch zwei Benutzer zugeführten werden. Der erste Benutzer (Bernd) soll das System über die Eingabe eines Codes, der Zweite (Anna) mit einem Chipsaktivieren und deaktivieren können. Geben Sie im Benutzermen den Administratorcode 1234 ein.

Option:? Terxon M

Geben Sie nun über die Tastatur die 4 ein. Das Bedienteil zeigt:

Code alt: Texon M

Geben Sie nun den Benutzernummer des Benutzers 2 ein. Diese lautet: X002. Drücken Sie Display erscheint:

B02: Ben. 02 Terxon M

Ändern Sie nun den Namen über die Tastatur des Bedienfeldes, in unserem Falle BERND.

B02:BERND Terxon M

Drucken Sie die Eingabetaste
Nun werden Sie aufgefordert einen neuen Code in das System einzugeben.

Ben.02: TerxonM

Geben Sie z.B. 1111 ein und bestätigen Sie mit Über diesen Code kann die Anlage aktiviert und deaktiviert werden.

Im nachsten Schritt wird der Benutzer Anna hinzugeführ, die über Chipschluss die Anlage aktivieren bzw. deaktivieren soll. Geben Sie dazu im Benutzermenü den Administratorcode 1234 gefolggt von der 4 ein. Sie erhalten:

Code alt: Texon M

Geben Sie nun die Benutzernummer des Benutzers 3 ein.
These lautet: X003. Drücken Sie Display
erscheint:

B03: Ben. 03
Terxon M

Ändern Sie nun den Name auf ANNA. und drücken Sie die Eingabetaste Display erscheint:

B03: ANNA Terxon M

Nach Drücken der Eingabetaste erscheint im Display:

Ben.03: Terxon M

Halten Sie nun den Chipslussel vor das Bedienteil. Sie horen einen Doppelton. Der Chipslussel wurde erfolgreich eingelernt. Wenn Sie es wünschen, können Sie zusätzlich für den Benutzer auch einen PIN-Code hinterlegen. In thisem Fall hat der Benutzer die Wahl, ober das Alarmsystem über Code oder Chipslussel aktivieren will.

Möchten Sie die Terxon SX aktivieren, geben Sieitte den Code ein oder halten Sie den Chipschluss vor die Anlage. Sie erhalten folgende Anzeige:

Option:? Terxon M

Durch Drücken der Tasten A oder konnen Sie nun die gesamte Anlage Aktivieren. Über die Tasten B, C und D haben Sie die Möglichkeit einzeln Teilbereiche auszuwahlen. So konnen Sie z.B. im Falle dieser Beispielinstallation über Scharfschaltung des Teilbereiches B nur den Offnungsmelder aktivieren und so die Ausgangstüre überwachen.

Die Anlage ist nun komplett eingerichtet.

Möchten Sie anstelle des Signalgebers SG1650 die SG1710 oder SG1900 verwenden, dann nutzen Sieitte die nachfolgenden Anschlusspläne.

Bei Verwendung der Sirene muss der Transistorausgang 1 (Programmiermenü: Menupunkt 081) auf Sirene (00) gesetzt sein.

Verwenden Sie zum Anschluss der SG1900 die beigeführten Widerstände (1k Ohm). Vergessen Sie nicht den Anschluss des internen Akkus von NC auf Battery (-) umzuklemmen. Lesen Sieitte hierzu auch die Bedienungsanleitungen der entsprechenden Signalgeber sorgfältig durch.

14 Erste Inbetriebnahme

Wenn Sie die Beispielinstallation überspringen und sofort ihre eigene Konfiguration erstellen sollen, dann folgen Sieitte den folgenden Schritten.itte machen Sie sich vor der Inbetriebnahme der Anlage mit den wichtigen Begriff-lichkeiten der Zentrale vertraut. Sie konnen die Zentrale nun in Betriebnehmen.

1. Schlieben Sie dazu den 12V Akku (7,0Ah) an die Klemmen der Zentrale an (rot = +12V, schwarz = 0V).
2. SchlieBen Sie die beiden PINs der Kickstart-Steckbrücke mit Hilfe eines Schraubendrehers kurz (siehe S.14).
3. Die grüne LED Anzeige für die Spannung () beginnt zu blinken und die Summer der Bedienteile konnen aktiviert sein. Die Anzeige im Display muss nicht beachtet werden.
4. Geben Sie den werkssheitigen Benutzercode ein. Er lautet: 1234. Die Anzeige im Display muss nicht beachtet werden.
5. Verschlieben Sie erst das Gehäuse der Einbruchmeldezentrale, bevor Sie die 230V Spannung anlagen.
6. Versorgen Sie die Einbruchmeldezentrale mit der 230V Netzspannung.
7. Die grüne LED Anzeige für die Spannung () leuchtet dauerhaft.
8. Geben Sie nun über ein Bedienteil ein: 0 und im Anschluss den werksseitigen Programmiercode 7890
9. Die Anzeige im Display zeigt: PROGR.MODUS
10. Sie befinden sich nun im Programmiermenü der Einbruchmeldezentrale und können mit der Programmierung beginnen.

15 Programmierung der Zentrale

15.1 Programmiermodus

Alle Eingaben im Programmiermodus werden über die Tastatur vorgenommen. Die LCD-Anzeige gibt Ihnen Auskunft über ihre Eingabe. Nahere Angaben zu den einzelnen Programmierpunkten finden Sie ab Seite 30.

Um einen Punkt zu ändern gehen Sie wie folgt vor:

1. Geben Sie zunachst über die Tastatur die dreistellige Nummer für den Menüpunkt ein, (z.B. 001 für Zone 1), dessen Eigenschaft Sie ansehen, oder ändern möchten. Drücken Sie zur Bestätigung ihrer Eingabe die Eingabe-Taste
   An der LCD Anzeige wird der gewählte Menupunkt angezeigt.
2. Wenn Sie die Einstellung nicht ändern möchten, drücken Sie die Eingabe-Taste
3. Anonsothen geben Sie nun den neuen Wert über die Tastatur ein. Den entsprechenden Wert entnehmer Sie der Programmiertabelle. Die neue Eigenschaft wird angezeigt.
4. Um den neuen Wert zu speichern, drücken Sie die Eingabe-Taste
5. Ein neuer Punkt kann erst ausgewählt werden, wenn das LCD Display PROGR.MODUS anziegt.

Zum Verlassen des Programmiermenüs gehen Sie wie folgt vor:

1. Das LCD Display zeit: PROGR.MODUS.
2. Drücken Sie 099 und bestätigten Sie ihre Eingabe mit der Eingabe-Taste. Das LCD Display zeigt: Ende prog?

3. Bestätigen Sie ihre Eingabe mit der Eingabetaste Zum Abbrechen der Eingabe drucken Sie die X-Taste

4. Haben Sie die Eingabe mit der Eingabe-Taste bestätigt, überprüft die Alarmzentrale den aktuellen Status des Systems.

Sind Störungen vorhanden, werden diese nun angezeigt. Mögliche Störungen sind:

• Sabotagekontakt von der Alarmzentrale oder Bedienteil geöffnet.
• Keine Netz- oder Batterieversorgung vorhanden.
• Eine Zone geöffnet, die auch im deaktivierten Zustand der Zentrale unmittelbar Alarm gibt (24Stunden, Feuer, Brand, Sabotage).

Bei einer Systemstörung wird der Programmiermodus nicht verlassen. Beseitigen Sie zunachst alle angezeigten Systemstörungen und verlassen führen Sie die oben beschrieben Schritte erneut durch.

1. Sofern keine Störungen vorhanden sind, kehrt die Alarmzentrale in den normalen Betriebszustand zurück.
2. Ab Anlagenversion V.2.04.0151: Nun startet das System den Bustest. Hierbei überprüft das System möglich Fehler und Störungen auf dem Bus, an dem Bedienteile und Erweiterungen angeschlossen sind.
3. War der Bustest erfolgreich, drucken Sie das Programmiermen zu verlassen.

Werksseitige Codes:

Programmiercode:7890

Benutzercode 1: 1234

Benutzercode 2-16: X002...X016 (erst nach Eingabe gultig)

Bedrohungscode X017 (erst nach Eingabe gültig)

15.2 Übersicht der Programmierfungtionen

Ländereinstellung (000)

Achtung: Bei der Änderung der Länderinstellung, werden alle Einstellungen im System auf die Werkswerte des jeweiligen Landes zurückgesetzt.

Menüpunkt	Einstellung (n)	Bedeutung
000	0	UK – Großbritannien
	1	I – Italien
	2	EE – Spanien
	3	P – Portugal
	4	NL – Niederlande
	5	FR – Frankreich
	6	B – Belgien
	7	D – Deutschland
	8	CH – Schweiz
	9	A – Österreich
	X1	IRL – Irland
	X2	OEM1
	X3	OEM2
	X4	FI – Finnland
	X5	N – Norwegen
	X6	DK – Dänemark
	X7	S – Schweden

Zoneneinstellung (001 - 008 nm)

Bei der Zonenprogrammierung programmieren Sie zunachst den Zonennamen und anschließend die Zoneneigenschaft.

Menüpunkt	Einstellung (nn)	Bedeutung
001 - 008	00	NV - Nicht verwendet
	01	UF - Überfall
	02	FE - Feuer
	03	SO - Sofort
	04	24 - 24 Stunden
	05	EA - Ein/Ausgang
	06	EF - Eingang folgend
	07	ES - Erschütterungssensor
	08	TK - Technik

	09	SK-Schlüsselkasten
	10	BM-Brandmelder
	11	SS-Schlüsselschalter
	12	BS-Blockschloss
	13	AM(n.V.)
	14	FB-Forbikobler Zone

Neben den Zoneneigenschaften programmieren Sie zusammen die Zonenattribute.

Menüpunkt	Einstellung (nn)	Bedeutung
	X1	C - Türgong
	X2	S - Meldertest
	X3	D - Doppeltauslösung
	X4	O - Zonensperren möglich
	X7	1...6 Empfindlichkeit
	B	Überwacht im Bereich B
	C	Überwacht im Bereich C
	D	Überwacht im Bereich D

Programmiercode (020 nnnn)

Menüpunkt	Einstellung	Bedeutung
020	nnnn	Programmiercode

Zonenabschluss (021 n)

Menüpunkt	Einstellung	Bedeutung
021	0	Kein Widerstand NC
	1	Zwei Widerstände DEOL

Menüpunkt	Einstellung	Bedeutung
022	0	Aus
	1...9	Leise...Laut

Internet Alarm (025)

Menüpunkt	Einstellung	Bedeutung
025	0	Lokal Alarm folgend
	1	Bis deaktiviert

Alarm bei fehlg. Aktivierung (027 n)

Menüpunkt	Einstellung	Bedeutung
027	0	Intern Alarm
	1	Lokaler Alarm

Status Anzeige ausblenden (028 n)

Menüpunkt	Einstellung	Bedeutung
028	0	Nie ausblenden
	1	Nach180 Sek ausblenden
	2	30Sek nach Code ausblenden

External Alarm Verzögerung bei aktivierter Eingangssverzögerung (029)

Menüpunkt	Einstellung	Bedeutung
029	0	Aus
	1	An

Überfallalarm (030)

Menüpunkt	Einstellung	Bedeutung
030	0	Laut
	1	Still

Zonensabotage Reset (031)

Menüpunkt	Einstellung	Bedeutung
031	0	Kein Program.code notw.
	1	Programmiercode notw.

System Reset (033√)

Menüpunkt	Einstellung	Bedeutung
033	0	Kein Program.code.notw.
	1	Program.code.notw.

Überfall Reset (034 √n) √

Menüpunkt	Einstellung	Bedeutung
034	0	Benutzer Reset
	1	Programmier Reset

Erstmelder Alarm ausblenden (035)

Menüpunkt	Einstellung	Bedeutung
035	0	Erstmelder ausblenden
	1	Erstmelder überwachen

Systemsabotage Reset (038 n)

Menüpunkt	Einstellung	Bedeutung
038	0	Benutzer Reset
	1	Programmier Reset

Ausgangsmodus für Gesamtbereich A (039)

Menüpunkt	Einstellung	Bedeutung
039	0	Ausgangszeit
	1	Manuell
	2	Letzte Tür
	3	Schlüsselschalter

System Auto Aktiv nach Alarm (040 n)

Menüpunkt	Einstellung	Bedeutung
040	0	Nie
	1	Einmal
	2	Zweimal
	3	Dreimal
	4	Immer

Sirenen Verzogerung (041 n)

Menüpunkt	Einstellung	Bedeutung
041	0	Keine Verzögerung
	1	1,5 Min Verzögerung
	2	3 Min Verzögerung
	3	5 Min Verzögerung
	4	10 Min Verzögerung
	5	15 Min Verzögerung
	6	20 Min Verzögerung

Sirenendauer (042)

Menüpunkt	Einstellung	Bedeutung
042	1	1,5 Min
	2	3 Min
	3	5 Min
	4	10 Min
	5	15 Min
	6	20 Min

Ausgangszeit Gesamtbereich (044 n)

Menüpunkt	Einstellung	Bedeutung
044	1	10 Sek
	2	20 Sek
	3	30 Sek
	4	45 Sek
	5	60 Sek
	6	120 Sek

Ein/Ausgangsverzögerung Volume

(045 n)

Menüpunkt	Einstellung	Bedeutung
045	0	Kein Signal
	1...9	1 = leise - 9 = laut

Sabotagealarm Reaction (046 n)

Menüpunkt	Einstellung	Bedeutung
046	0	Internalarm
	1	Bedienteil
	2	Intern + Bedienteil

Datum und Uhrzeit (051

Bitte beachten Sie die Beschreibung zur Eingabe des Datum und der Uhrzeit.

Menüpunkt	Einstellung	Bedeutung
051	TnnMnnJnn	Eingabe Datum
	SnnMnn	Eingabe Uhrzeit

Zonen und Sabotage sperren (052

Menüpunkt	Einstellung	Bedeutung
052	0	Zonen sperren möglich
	1	Zonen und Sabotage sperren möglich

Abbruch - Reset (053)

Menüpunkt	Einstellung	Bedeutung
053	0	Reset mit Prog.Code
	1	Reset durch Benutzer

Zonenverhalten bei Intern B (060)

Menüpunkt	Einstellung	Bedeutung
060	0	Ein/Ausgangszone bleibtEin/Ausgangszone
	1	Ein/Ausgangszone wirdSofortzone

Zonenverhalten bei Intern B (061)

Menüpunkt	Einstellung	Bedeutung
061	0	Eingang folg. bleibt Eingang folg.
	1	Eingang folg. wird Ein/Ausgangszone

Ausgangsmodus für Intern B (062 n)

Menüpunkt	Einstellung	Bedeutung
062	0	Ausgangszeit + leiser Ton
	1	Sofort
	2	Still
	3	Wie Ausgangsmodus für Gesamtscharf

Alarmverhalten bei Intern B (063 x1)

Menüpunkt	Einstellung	Bedeutung
063	0	Nur Bedienteil
	1	Lautsprecher und Bedienteil
	2	Lokaler Alarm
	3	Externer Alarm (Sirene und Währgerät)

Ausgangszeit bei Intern B (065 n)

Menüpunkt	Einstellung	Bedeutung
065	1	10 Sek
	2	20 Sek
	3	30 Sek
	4	45 Sek
	5	60 Sek
	6	120 Sek

Zonenverhalten E/A bei Intern C (070

Menüpunkt	Einstellung	Bedeutung
070	0	Ein/Ausgangszone bleibtEin/Ausgangszone
	1	Ein/Ausgangszone wirdSofortzone

Zonenverhalten E/F bei Intern C (071

Menüpunkt	Einstellung	Bedeutung
071	0	Eingang folg. bleibt Eingang folg.
	1	Eingang folg. wird Ein/Ausgangszone

Ausgangsmodus für Intern C (072 n)

Menüpunkt	Einstellung	Bedeutung
072	0	Ausgangszeit plus leiser Ton
	1	Sofort
	2	Still
	3	Wie Ausgangsmodus für Gesamtscharf

Alarmverhalten bei Intern C (073)

Menüpunkt	Einstellung	Bedeutung
073	0	Bedienteil
	1	Lautsprecher und Bedienteil
	2	Lokaler Alarm
	3	Externer Alarm (Bed.-teil + Sirene und Währgerät)

Ausgangszeit bei Intern C (075)

Menüpunkt	Einstellung	Bedeutung
075	1	10 Sek
	2	20 Sek
	3	30 Sek
	4	45 Sek
	5	60 Sek
	6	120 Sek

Ausgangsmodus fur Intern D (076 n)

Menüpunkt	Einstellung	Bedeutung
076	0	Ausgangszeit plus leiser Ton
	1	Sofort
	2	Still
	3	Wie Ausgangsmodus für Gesamtscharf

Alarmverhalten bei Intern D (077)

Menüpunkt	Einstellung	Bedeutung
077	0	Bedienteil
	1	Lautsprecher und Bedienteil
	2	Lokaler Alarm
	3	Externer Alarm (Sirene und Währgerät)

Ausgangszeit bei Intern D (079 n)
Verhalten des Transistorausgangs 1

Menüpunkt	Einstellung	Bedeutung
079	1	10 Sek
	2	20 Sek
	3	30 Sek
	4	45 Sek
	5	60 Sek
	6	120 Sek

(081 n)

Menüpunkt	Einstellung	Bedeutung
081	00	Sirene
	01	Ein/Ausgang folgend
	02	Aktiv folgend
	03	Aktiv stabil
	04	Schock Sensor Reset
	05	Gehtest
	06	Bereit folgend
	07	24Stunden
	08	Blitz folgend
	09	Feuer Reset
	10	Sirenentest (eigenvers.)
	11	Aktiv quittierend
	12	Aktiv impuls 1
	13	Deaktiv impuls 1
	26	Aktiv impuls 1
	27	Aktiv impuls 2
	28	Aktiv impuls 3
	29	Aktiv impuls 4
	30	Deaktiv impuls 1
	31	Deaktiv impuls 2
	32	Deaktiv impuls 3
	33	Deaktiv impuls 4
	34	Feuer
	35	Überfall

Verhalten des Transistorausgangs 2
(082 n)

Menüpunkt	Einstellung	Bedeutung
082	Siehe Einstellung	für Transistorausgang 1

Verhalten des Transistorausgangs 3

(083 n)

Menüpunkt	Einstellung	Bedeutung
083	Siehe Einstellung	für Transistorausgang 1

Verhalten der Ausgänge bei Einbruchalarm

(085 n)

Menüpunkt	Einstellung	Bedeutung
085	0	Stabil bis deaktiviert
	1	Wieder aktivieren

Zusätzliche Eingangsgsverzögerung

(086 n)

Menüpunkt	Einstellung	Bedeutung
086	0	Aus
	1	An

Bedienteilalarm (087)

Menüpunkt	Einstellung	Bedeutung
087	0	Nicht aktiviert
	1	Aktiviert

Ereignisspeicher (090 n)

Menüpunkt	Einstellung	Bedeutung
090	0	Speicher drucken
	1	Zurückblättern
	3	Vorblättern
	×	Speicher verlassen
	✓	Zwischen Datum/Zeit und Ereignis umschalten

Ausgang 1 testen (091

Menüpunkt	Einstellung	Bedeutung
091	✓×	Test beenden

Ausgang 2 testen (092

Menüpunkt	Einstellung	Bedeutung
092	✓×	Test beenden

Ausgang 3 testen (093

Menüpunkt	Einstellung	Bedeutung
093	✓×	Test beenden

Internen Laatsprecher testen (094

Menüpunkt	Einstellung	Bedeutung
094	✓×	Test beenden

Sirene Bedienteil testen (095

Menüpunkt	Einstellung	Bedeutung
095	✓×	Test beenden

Gehtest (097

Menüpunkt	Einstellung	Bedeutung
097	✓×	Test beenden

Werkseinstellung herstellen (098

Menüpunkt	Einstellung	Bedeutung
098	✓×	Werkseinstellungherstellen

Programmiermenü verlassen (099

Menüpunkt	Einstellung	Bedeutung
099	✓	Programmiermenüverlassen

Spracheinstellung für das OSD Menu

(126√n)

Menüpunkt	Einstellung	Bedeutung
126	0	Engl. = Englisch
	1	Ital. = Italienisch
	2	Span. = Spanisch
	3	Port. = Portugiesisch
	4	Nied. = Niederländisch
	5	Fran. = Französisch
	6	Deut. = Deutsch
	7	Norw. = Norwegisch
	8	Schw. = Schwedisch
	9	Dän. = Dänisch
	X1	Finn. = Finnisch

Verhalten des zusätzlichen Schaltausgangs 1 (151)

Menüpunkt	Einstellung	Bedeutung
151	00	Nicht verwendet
	01	Feuer folgend
	02	Überfall folgend
	03	Einbruch folgend
	04	Aktiv/Deaktiv folgend
	05	Alarm Abbruch
	06	Technischer Alarm
	11	Netz Störung
	12	Sabotage folgend
	13	Aktiv folgend
	14	Deaktiv folgend
	15	Zone gesperrt
	16	Notruf folgend
	17	Schlüsselbox
	18	Anti Mask
	19	Brandmelder
	30	Aktiv impuls 1
	31	Aktiv impuls 2
	32	Aktiv impuls 3
	33	Aktiv impuls 4
	34	Deaktiv impuls 1
	35	Deaktiv impuls 2
	36	Deaktiv impuls 3
	37	Deaktiv impuls 4

Verhalten des zusätzlichen Schaltausgangs 2 (152 √n)

Menüpunkt	Einstellung	Bedeutung
152	Siehe Einstellung	für Schaltausgang 1

Verhalten des zusätzlichen Schaltausgangs 3 (153 n)

Menüpunkt	Einstellung	Bedeutung
153	Siehe Einstellung	für Schaltausgang 1

Verhalten des zusätzlichen Schaltausgangs 4 (154 nn)

Menüpunkt	Einstellung	Bedeutung
154	Siehe	für Schaltausgang 1

Einstellung

Verhalten des zusätzlichen Schaltausgangs 5 (155

Menüpunkt	Einstellung	Bedeutung
155	Siehe Einstellung	für Schaltausgang 1

Verhalten des zusätzlichen Schaltausgangs 6 (156

Menüpunkt	Einstellung	Bedeutung
156	Siehe Einstellung	für Schaltausgang 1

Verhalten des zusätzlichen Schaltausgangs 7 (157in

Menüpunkt	Einstellung	Bedeutung
157	Siehe Einstellung	für Schaltausgang 1

Verhalten des zusätzlichen Schaltausgangs 8 (158 √n) √

Menüpunkt	Einstellung	Bedeutung
158	Siehe Einstellung	für Schaltausgang 1

Inversion der zusätzlichen Schaltausgabe (159)

Menüpunkt	Einstellung	Bedeutung
159	0	Nicht invertiert(+ve fällt ab)
	1	Invertiert(+ve wird angelegt)

Dauer des Aktiv Impuls 1 2 3 4 (170 n n n n n

Menüpunkt	Einstellung	Bedeutung
170	00	Stabil
	01 - 12	Dauer Impuls in Sekunden

Schaltausgang aktiv stabil

(171√n√n√n√n√)

Menüpunkt	Einstellung	Bedeutung
171	A B C D	Schaltausgang aktivieren bei aktivem Bereich

Dauer des Deaktiv Impuls 1

(172 n n n n n n)

Menüpunkt	Einstellung	Bedeutung
172	00	Stabil
	01 – 12	Dauer Impuls in Sekunden

Schaltausgang deaktiv stabil

(173 n n n n n

Menüpunkt	Einstellung	Bedeutung
173	A B C D	Schaltausgang aktivieren bei deaktivem Bereich

Schaltausgang bei Feuer

(174√n√n√n√n√)

Menüpunkt	Einstellung	Bedeutung
174	0	Schaltausgang aus
	1	Schaltausgang an

Schaltausgang bei Überfall

(175 n n n n n)

Menüpunkt	Einstellung	Bedeutung
175	0	Schaltausgang aus
	1	Schaltausgang an

Letzer Ausgang Settling Zeit

(182√n）

Menüpunkt	Einstellung	Bedeutung
182	07	7 Sekunden
	08	8 Sekunden
	09	9 Sekunden
	10	10 Sekunden
	11	11 Sekunden
	12	12 Sekunden

Display Zeileändern (183)

Menüpunkt	Einstellung	Bedeutung
183	Max. 16 Stellen	C/D – links / rechts

Feuer Signalgeber (184 n)

Menüpunkt	Einstellung	Bedeutung
184	0	AUS
	1	AN

Schlusselschalter Auto Reset (185 n)

Menüpunkt	Einstellung	Bedeutung
185	0	AUS
	1	AN

Widerstandswert messen(199

Option	Einstellung	Bedeutung
199	Tasten 1+3 zur Auswahl der Zone

Eingangsverzögerungsgruppe 1

(201 n)

Menüpunkt	Einstellung	Bedeutung
201	1	10 Sekunden
	2	20 Sekunden
	3	30 Sekunden
	4	45 Sekunden
	5	60 Sekunden
	6	120 Sekunden

Eingangsverzögerungsgruppe 2

(202 n)

siehe 201

Eingangsverzögerungsgruppe 3

(203√)

siehe 201

Eingangsverzögerungsgruppe 4

(204 n)

siehe 201

15.3 Erklärung der Programmierfungsten

000 Ländereinstellungen

Verwenden Sie diese Einstellung, um die Einbruchmeldezentrale mit der entsprechenden Länderkconfiguration auszustatten. Beim Laden der Ländereinstellungen gehen alle benutzerdefinierten Einstellungen verloren. Wollen Sie nur die Sprache der Bedienteilanzeige ändern, verwenden Sie den Menüpunkt 126 (Sprache).

Aus der Benutzerebene hereaus gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 0

2. Geben Sie den Programmiercode ein: 7890 Das LCD Display zeigt: Progr.Modus

3. Geben Sie am Bedienteil ein: 000
4. Das LCD Display zeitgt: 000:Land=DE
5. Geben Sie im Bedienteil ein: 0
6. Das LCD Display zeitgt: 000:Land=UK
7. Geben Sie am Bedienteil ein:
8. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

Mit dieser Einstellung haben Sie z. B. die Voreinstellungen für Grossbritannien hergestellt.

001 - 008 Zoneneinstellungen

Unter dem Punkt Zoneneinstellung fühmen Sie sowohl die Einstellung für die Zonenbezeichnung, wie auch die Zoneneigenschaft vor.

Aus der Programmierebene gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 001

2. Das LCD Display zeit: 001: ZONE 01

3. Der Cursor blinkt unterhalb des ersten Buchstabens.
4. Nutzen Sie die Tastatur, um die Zonenbezeichnung mit maximal 12 Zeichen einzugeben.

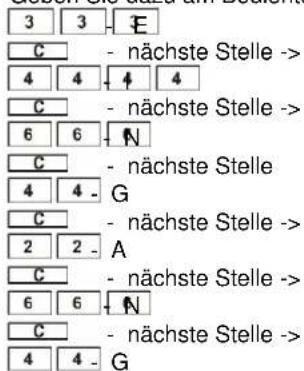

1. Im folgenden wird als Zonenbezeichnung das Wort „EINGANG" eingegeben.
   Geben Sie dazu am Bedjienteil ein:

1. Haben Sie sich vertippt, konnen Sie mit der D-Taste den Cursor zurück bewegen.
2. Einen Buchstaben oder eine Ziffer loschen Sie, indem Sie an diese Position ein Leerzeichen mit Hilfe der 0-Taste Setzen.

Haben Sie einen neue Zonenbezeichnung eingegeben, bestätigten Sie ihre Eingabe mit.

Jetzt erfolgt die Eingabe der Zoneneigenschaft. Die jeweiligen Zoneneigenschaften werden unter "12 Begriffserklarung" beschreiben. Gehen Sie zu Eingabe der Zoneneigenschaft wie folgt vor:

1. Nutzen Sie die Tastatur, um die Zoneneigenschaft einzugeben und drücken Sie:

00	NV - Zone nicht verwendet
01	UF - Überfall
02	FE - Feuer
03	SO - Sofort
04	24 - 24Stunden
05	EA - Ein/Ausgang
06	EF - Eingang folgend
07	ES - Erschütterungsmelder
08	TK - Technikzone
09	SK - Schlüsselkasten
10	BM - Brandmelder
11	SS - Schlüsselschalter impulses
12	BS - Schlüsselschalter stabil
13	AM - (n. V.)
14	FB - Forbikobler

1. Zusätzlich zur Zoneneigenschaft geben Sie ein, zu welchem Bereich die Zone zugewiesen wird. Die Erklärung über die Bereiche finden Sie auf der Seite 20 in dieser Anleitung. Nutzen Sie die Tastatur, um den Bereich zu programmieren und drucken Sie:

A	These Zone wird überwacht, wenn der Bereich A aktiviert ist. Das LCD Display zeigt: a
B	These Zone wird überwacht, wenn der Bereich B aktiviert ist. Das LCD Display zeigt: b
C	These Zone wird überwacht, wenn der Bereich C aktiviert ist.

	Das LCD Display zeigt: C
d	These Zone wird überwacht, wenn der Bereich D aktiviert ist. Das LCD Display zeigt: d

1. Neben der Zoneneigenschaft und dem Bereich, in dem die Zone überwacht wird, gibt es noch Zonenattribute. Nutzen Sie die Tastatur, um die Zonenattribute zu programmieren und drucken Sie X1, X2, X3 und/oder X4.

X1	C - TürgongDie Zentrale erzeuft jeder Mal einen Ton am Bedienteil und dem Laufsprecher, wenn eine Zone mit diesen Zonenattribut ausgelöst wird. Dies gilt nur, wenn die Einbruchmeldezentrale deaktiviert ist. Diese Zonenattribut steht für Zonen mit der Eigenschaft Sofort, Ein/Ausgang, Eing. Folgend und Erschüttungsmedler zur Verfügung.
X2	S - MeldertestZonen mit diesen Attribut sind in einer Testfunktion. Sie verwenden den Meldertest, wenn Sie der Meinung sind, dass ein Melder einen Fehlalarm auslösen konnte. Diese Zone wird 14 Tage getestet. Löst diese Zone innerhalb dieser 14 Tage aus, so kommt es zu keinem Alarm. Der Melder wird aus der Überwachung Herausgenommen und es erfolgt eine Meldung im Display. Löst die Zone innerhalb der 14 Tage nicht aus, so wird der Zonentest beendet, das Zonenattribut gelöscht und die Zone arbeitet normal. Diese Zonenattribut steht Zonen mit der Eigenschaft Sofort, Eingang folgend, Technik und Erschüttungsmedler zur Verfügung.
X3	D - ZonenverknüpfungZonen mit diesen Zonenattributlös erst einen Alarm aus, wenn eine
	weitere Zone innerhalb eines Zeitfensters von 5 Minuten auslöszt, bzw. wenn eine Zone für mindestens 10 Sekunden geöffnet ist (z.B.: Magnetkontakte). Diese Funktion reduziert Falschalarme durch einzelne Melder auf ein Minimum, kann aber unter Umständen dazu führen, dass ein Einbruch erst spät, oder gar nicht erkannt wird. Dieses Zonenattribut steht für Zonen mit der Eigenschaft Sofort oder Eingang folgend zur Verfügung.
X4	O - Zonensperren Zonen mit thisem Zonenattribut konnen vom Benutzer manuell gespert und aus der Überwachung ausgeblendet werden.

1. Neben den Zoneneigenschaften und den Zonenattributen konnen Sie bei einigen Zoneneigenschaften noch zusätzliche Einstellungen vornehmen. So,müssen Sie bei einer Ein-/Ausgangszone und der Eing.Folgend Zone die Eingangsverzogerungszeit festlegen und bei der Zone Erschutterungsmelder dessen Empfindlichkeit.Nutzen Sie die Tastatur,um die zusätzlichen Eigenschaften zu programmieren und drucken Sie:

X7	Bei Zonen mit der Zoneneigenschaft Ein-/Ausgang oder Eing. Folgend programmieren Sie hiermit die entsprechende Eingangsverzögerungs-zeitgruppe. Drücken Sie anschließlich die Taste: 1 für die Verzögerungsgruppe 1 2 für die Verzögerungsgruppe 2 3 für die Verzögerungsgruppe 3 4 für die Verzögerungsgruppe 4
X7	Bei Zonen mit der Zoneneigenschaft Erschütterungsmelder programmieren Sie hiermit die Empfindlichkeit. Drücken Sie anschließlich eine Taste im Bereich von 1-6:

1 unempfindlich 6 empfindlich

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:

HINWEIS: Die Verzögerungszeit für die Ein/Ausgangszone solle länger sein, als die der Eing. Folgend Zone.

Die Zeit für die
Eingangsverzögerungszeitgruppe
programmieren Sie im Punkt 201 bis 204.

020 Andern des Programmiercodes

Hier ändern Sie den Programmiercode, der zum Bedienen des Programmiermenüs besteht wird. Aus der Programmirebene gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 020
2. Das LCD Display zeit: 020: CODE
3. Der Cursor blinkt am Ende der Einstellung.
4. Nutzen Sie die Tastatur, um den neuen vierstelligen Programmiercode einzugeben.
5. Bestätigen Sie Ihr Eingabe. Geben Sie dazu am Bedienteil ein:
6. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

021 Andern des Zonenabschlusses

Zum Ändern des Zonenabschlusses für die Eingänge der Einbruchmeldezentrale. Aus der Programmierebene gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 021
2. Das LCD Display zeit: 021: NC + Sabo
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drucken Sie:

00	NC + Sabo Bei diesen Zonenabschlussdorf kein Widerstand in die Alarmzone eingesetzt werden. Beim Öffnen der Zone wird Alarm ausgelöst. Der Sabotagekontakt des Melders ist separat an die Einbruchmeldezentrale anzuschreiben. Beachten Sie die Anschlußdiagramme für die Verdraughtung mit NC + Sabo.
01	DEOL 2K2/4K7 Bei diesen Zonenabschluss sind zwei Widerstände mit entsprechlichen Werten einzusetzen. Je nachdem welcher Widerswert geändert wird, lõst die Einbruchmeldezentrale Alarm oder Sabotage aus. Der Sabotageeingang an der Zentrale ist nicht in Funktion. Beachten Sie die Anschlußdiagramme für die Verdraughtung mit DEOL.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

022 Andern der Lautstärke bei internem Alarm

Zum Ändern des Zonenabschlusses für die Eingänge der Einbruchmeldezentrale. Aus der Programmierebene gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 022
2. Das LCD Display zeit: 022: InT. Vol 3
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0-9	Intern Vol Geben Sie hier an, mit welcher Lautstärke der interne Alarm über den (optional) angeschlossenen Lautsprecher ausgegeben werden soll. Drücken Sie die Taste: 0 aus 1 leise 9 laut

1. Bestätigen Sie Ihr Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt Ihr Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

025 Internet Alarm

Zum Ändern der Eigenschaft des internen Alarms gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 025
2. Das LCD Display zeit: 025: IA BIS DEAKT
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	Int. Alarm folgt lokalem Alarm Der interne Alarm folgt den eingegebenen Zeiten für die Außensirene (siehe Funktion 042).
1	Int. Alarm bis deaktiviert Der interne Alarm lαuft, bis die Alarmzentrale deaktiviert wird.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeitgt PROGR.MODUS.

027 Alarm bei fehlgeschlagener Aktivierung

Zum Ändern der Eigenschaft des Alarms bei fehlgeschlagener Aktivierung (nach 4-maliger Falscheingabe des Codes) gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 027
2. Das LCD Display zeitg: 027: INTERN ALARM
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	Der Alarm bei fehlgeschlagener Aktivierung wird über die internen Signalgeber ausgegeben.
1	Der Alarm bei fehlgeschlagener Aktivierung wird zusätzlich über die Außensirene ausgegeben.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:

2. Das Bedienteil bestätigt Ihr Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

028 Status Anzeige

Zum Ändern der Eigenschaft der Statusanzeige gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 028
2. Das LCD Display zeit: 028: AUSBL. AUS
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	Die Anzeige bleibt dauerhaft aktiviert. Das System zeigt stets an ob die Alarmzentrale aktiviert oder deaktiviert ist.
1	Die Anzeige des Zustands der Zentrale bleibt nach Eingabe des Benutzercodes für 180 Sekunden aktiviert, danach wechselt diese wieder auf die Datum- & Uhrzeitanzeige.
2	Die Anzeige schaltet 30 Sekunden nach jedem Ereignis wieder zurück auf die Datum- & Uhrzeitanzeige. Beachten Sie, dass auch die LEDs nur für 30 Sekunden leuchten.

1. Bestätigen Sie Ihr Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

029 Eintrittsalarmverzögerung

Zum Ändern der Eigenschaft der

Eintrittsalarmverzogerung gehn Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 029
2. Das LCD Display zeit: 029: VERZÖG. AUS
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0

Die Alarmzentrale generiert einen unmittelbaren Alarm, wenn der Benutzer nach den Melder mit der Eigenschaft „Eingang/Ausgang“ einen weiteren Melder mit der Eigenschaft „Sofort“ auslöst.

1

Die Alarmzentrale verlangert die Eingangsverzögerung um weitere 30 Sekunden, wenn der Benutzer von der vorgegebenen Eingangsrute abweicht. Dabei wird ein interner Alarm ausgelöst, um den Benutzer darauf hinzuweisen, dass er einen weiteren Melder aktiviert hat. Wird der Benutzerocode innerhalb der Eingangsverzögerungszeit eingegeben, wird ein lokaler Alarm vermieden und die Alarmzentrale zurückgesetzt.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

030 Überfallalarm

Zum Ändern der Eigenschaft des stillen Überfallalarmsgehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 030
2. Das LCD Display zeit: 030: UF LAUT
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	ÜF laut Beim Auslösen des Überfallalarms,

	generiert die Alarmzentrale lokal einen Alarm.
1	ÜF still Beim Auslösen des Überfallalarmis, generiert die Alarmzentrale lokal keinen Alarm. Der Alarm erfolgt still über die Transistorkontakte ausgegeben und über ein optionales Währgerät übertragen.

1. Bestätigen Sie Ihr Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

031 Zonensabotage

Zum Ändern der Eigenschaft der Zonensabotage geh. Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 031
2. Das LCD Display zeit: 031: SABERRES AUS
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	Kein Programmiercode notwendig (AUS)Beim Auslösen eines Sabotagealarms reicht die Eingabe des Benutzercodes, um die Sabotagemeldung zu bestättigen.
1	Programmiercode notwendig (AN)Beim Auslösen eines Sabotagealarmist nach der Eingabe des Benutzercodes zum deaktivieren des Alarms, noch die Eingabe des Programmiercodes notwendig, um den Sabotagealarm zu{löschen.

1. Bestätigen Sie Ihr Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt Ihr Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

033 Sytem Reset

Zum Ändern der Eigenschaft des System Resets gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 033
2. Das LCD Display zeit: 033: ERR RESET AUS
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	System Reset (AUS)Bei der Anzeige eines Systemfehlers ist nur die Eingabe eines Benutzzercodes notwendig, um die Meldung zu bestätigten.
1	System Reset (AN)Bei der Anzeige eines Systemfehlers ist die Eingabe eines Programmiercodes notwendig, um die Meldung zu bestätigten.

Hinweis:

Bestimmte Ereignisse erfordern immer die Eingabe eines Programmiercodes. Diese sind:

-Ausfall oder Störung an einem Bedienteil
-Ausfall der 12V Versorgungssicherung
-Niedriger Akku in der Zentrale

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

034 Überfall Reset

Zum Andern der Eigenschaft des Überfallresets gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 034
2. Das LCD Display zeit: 034: ÜF BEN RESET
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	ÜF Ben ResetUm einen Überfallalarm zurück zu setzen, ist nur die Eingabe eines gültigen Benutzercodes notwendig.
1	ÜF Err ResetUm einen Überfallalarm/GLück zu setzen, ist nach der Eingabe eines gültigen Benutzercodes zum Deaktivieren des Alarm noch die Eingabe eines Programmiercodes notwendig, um den Überfallalarm zu Löschen.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

035 Erstalarmreaction

Zum Ändern der Erstalarmreaktion gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 035
2. Das LCD Display zeit: 035: ERSTM. ÜBER.
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drucken Sie:

0	Erstmelder ausblenden Nach Ablauf der Alarmzeit (Alarmzeit der lokalen Alarmierung der Außensirene) wird die Alarmzentrale wieder aktiviert. Die Zone, die Alarm ausgelöst hat, wird nicht mehr überwacht.
1	Erstmelder überwachen Nach Ablauf der Alarmzeit (Alarmzeit der lokalen Alarmierung der Außensirene) wird die Alarmzentrale wieder aktiviert. Die Zone, die Alarm ausgelöst hat, wird wieder mitüberwacht.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

038 System Sabotage Reset

Zum Ändern der Eigenschaft des System Sabotage Resets gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 038

2. Das LCD Display zeit: 038: ERSYSABO AUS

3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	Errichter Sabotage OK AUS Bei einer System Sabotage ist es möglich die Alarmzentrale durch die Eingabe des Benutzercodes zusätzusetzen.
1	Errichter Sabotage OK AN Bei einer System Sabotage ist es nur durch die Eingabe des Errichtercodes möglich die Alarmzentrale zusätzusetzen.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

039 Ausgangsmodus für Gesamtscharf (A)

Zum Ändern der Eigenschaft des Ausgangsmodus für Gesamtscharf gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 039
2. Das LCD Display zeit: 039: A=AUSG.ZEIT
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	A=Ausg.Zeit Nach dem Aktivieren der Alarmzentrale beginnnt die programmierte Ausgangsverzügerungszeit zu laufen. Am Ende der Verzügerungszeit wird die Alarmzentrale aktiviert. Sollten zu dieser Zeit Zonen geöffnet sein, kommt es zu einem Alarm.
1	A=Manuell Nach dem Aktivieren der Alarmzentrale beginnnt die Ausgangsverzügerungszeit zu laufen. Die Verzügerungszeit lauft solange, bis ein mit einem Bedienteil verbundener Taster bet已久 wird, der die Ausgangsverzügerungszeit manuell beendet. Die Ausgangsverzügerung wird sieben Sekunden nach Drucken der Taste beendet.
2	A=Letzte Tür Nach dem Aktivieren der Alarmzentrale beginnnt die Ausgangsverzügerungszeit zu laufen. Die Verzügerungszeit lauft solange, bis eine Zone mit der Zoneneigenschaft Ein-/Ausgang geschlossen wird. Die Ausgangsverzügerung wird sieben Sekunden nach Schließen der Zone beendet.
3	A=Schluss Nach dem Aktivieren der Alarmzentrale beginnnt die Verzügerungszeit zu laufen. Die Verzügerungszeit lauft solange, bis eine Zone mit der Eigenschaft Ein-/Ausgang geschlossen wurde und zusammen nach dem Schlieben der

Zone ein Kontakt der mit dem Bedienteil verbunden ist, geöffnet wurde.

1. Bestätigen Sie Ihr Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

040 System Auto Aktiv

Zum Ändern der Eigenschaft des System Autoscharf gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 040

1. Das LCD Display zeit: 040: A.AKT. = IMMER
2. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	A.Akt.=Nie Nach der Alarmauslösung lauft der Alarm bis zur eingestellen Alarmzeit des Außensignalgebers. Sollte ein weiterer Melder nach Ablauf der eingestillten Alarmzeit einen neuen Alarm der Alarmzentrale melden, kommt es zu keiner erneuten Alarm-auslösung.
1-4	A.Akt.=1 / 2 / 3 / Immer Nach der Alarmauslösung lauft der Alarm bis zur eingestellen Alarmzeit des Außensignalgebers. Je nach eingegebenem Wert aktiviert sich die Zentrale ein-, zwei-, drei-Mal, oder immer. Sollte es zu einer erneuten Alarmmeldung kommt, wird wieder ein Alarm ausgelöst.

1. Bestätigen Sie Ihr Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeitgt PROGR.MODUS.

041 Sirenenverzögerung

Zum Ändern der Sirenenverzögerung gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 041
2. Das LCD Display zeit: 041: Sir.Ver.=0
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	Sir.Verz.=0 Nach der Alarmauslösung wird die lokale Alarmierung ohne Verzögerung gestartet.
1	Sir.Verz.=1.5 Nach der Alarmauslösung wird die lokale Alarmierung nach einer Verzögerung von 1,5 Minuten aktiviert.
2	Sir.Verz.=3 Nach der Alarmauslösung wird die lokale Alarmierung nach einer Verzögerung von 3 Minuten aktiviert.
3	Sir.Verz.=5 Nach der Alarmauslösung wird die lokale Alarmierung nach einer Verzögerung von 5 Minuten aktiviert.
4	Sir.Verz.=10 Nach der Alarmauslösung wird die lokale Alarmierung nach einer Verzögerung von 10 Minuten aktiviert.
5	Sir.Verz.=15 Nach der Alarmauslösung wird die lokale Alarmierung nach einer Verzögerung von 15 Minuten aktiviert.
6	Sir.Verz.=20 Nach der Alarmauslösung wird die lokale Alarmierung nach einer Verzögerung von 20 Minuten aktiviert.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeitgt PROGR.MODUS.

042 Sirenendauer

Zum Ändern der Sirenendauer gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 042
2. Das LCD Display zeitg: 042: Sir.DAU.=3
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

1	Sir.Dauer=1.5 Nach der Alarmierung wird die lokale Alarmierung für 1,5 Minuten aktiviert.
2	Sir.Dauer=3 Nach der Alarmierung wird die lokale Alarmierung für 3 Minuten aktiviert.
3	Sir.Dauer=5 Nach der Alarmierung wird die lokale Alarmierung für 5 Minuten aktiviert.
4	Sir.Dauer=10 Nach der Alarmierung wird die lokale Alarmierung für 10 Minuten aktiviert.
5	Sir.Dauer=15 Nach der Alarmierung wird die lokale Alarmierung für 15 Minuten aktiviert.
6	Sir.Dauer=20 Nach der Alarmierung wird die lokale Alarmierung für 20 Minuten aktiviert.

1. Bestätigen Sie Ihr Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt Ihr Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

044 Ausgangsverzögerungszeit A

Zum Ändern der Ausgangsverzögerungszeit bei Gesamtscharf A gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 044

2. Das LCD Display zeit: 044: AUSG. A=10

3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

1	Ausg. A=10 Ausgangsverzögerungszeit für Gesamtscharf beträgt 10 Sekunden.
2	Ausg. A=20 Ausgangsverzögerungszeit für Gesamtscharf beträgt 20 Sekunden.
3	Ausg. A=30 Ausgangsverzögerungszeit für Gesamtscharf beträgt 30 Sekunden.
4	Ausg. A=45 Ausgangsverzögerungszeit für Gesamtscharf beträgt 45 Sekunden.
5	Ausg. A=60 Ausgangsverzögerungszeit für Gesamtscharf beträgt 60 Sekunden.
6	Ausg. A=120 Ausgangsverzögerungszeit für Gesamtscharf beträgt 120 Sekunden.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

045 Ein-/Ausgangsverzögerungston Lautstärke

Zum Ändern der Lautstärke des Ein-/Ausgangsverzögerungstons der (optional) angeschlossenen Laufsprecher. Die Einstellung gilt nicht für die Bedienteile.

Gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 045
2. Das LCD Display zeitg: 045: E/A VOL=5
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	E/A VOL=AUS Ein-/Ausgangsverzögerungton aus.
1-9	E/A VOL=1/2/3/4/5/6/7/8/9 Ein-/Ausgangsverzögerungston leise (1) bis laut (9)

1. Bestätigen Sie Ihr Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

046 Sabotagealarm

Zum Ändern der Eigenschaft des Sabotagealarms bei deaktivierter Alarmzentrale gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 046
2. Das LCD Display zeit: 046: Int+B-TEIL
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	Intern Alarm Bei Sabotagealarm im deaktivierten Zustand der Alarmzentrale wird nur der Lautsprecher ausgelöst
1	B-Teil Bei Sabotagealarm im deaktivierten Zustand der Alarmzentrale wird das Bedienteil aktiviert.
2	Int+B-Teil Bei Sabotagealarm im deaktivierten Zustand der Alarmzentrale wird das Bedienteil und der Internalarm aktiviert.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

051 Datum und Uhrzeit

Zum Ändern des Datum und der Uhrzeit gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 051
2. Das LCD Display zeit z.B: 051: T03 M02 J05
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und geben Sie den Tag ein.
4. Bestätigen Sie ihre Eingabe mit
5. Geben Sie mit Hilfe der Tastatur den Monat ein. (Januar bis September = 01 bis 09)
6. Bestätigen Sie ihre Eingabe mit

7. Geben Sie mit Hilfe der Tastatur das Jahr ein.

8. Bestätigen Sie ihre Eingabe mit

9. Die Anzeige wechselt, geben Sie nun mit Hilfe der Tastatur die Stunde ein.
10. Bestätigen Sie ihre Eingabe mit
11. Geben Sie mit Hilfe der Tastatur die Minute ein.
12. Bestätigen Sie ihre Eingabe mit
13. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeitgt PROGR.MODUS.

052 Sabotage sperren

Zum Ändern der Eigenschaft der Sabotage, gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 052
2. Das LCD Display zeit: 052: ZN SPERREN
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	Zn sperren Es ist nur möglich einzelne Zonen zu sperren, eine Sabotagezone oder ein Sabotagealarm kann nicht gespert werden.
1	Zn + Sabotage sperren Es ist möglich einzelne Zonen und auch Sabotagezonen, bzw. einen Sabotagealarm aus der Überwachung zu sperren.

1. Bestätigen Sie Ihr Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt Ihr Eingabe mit einem Doppelton „beep“ „beep“ und zeigt PROGR.MODUS.

053 Abbruch - Reset

Zum Ändern der Eigenschaft Abbruch - Reset, gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 053
2. Das LCD Display zeitg: 053: Abbruch=Syst
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	Abbruch=Syst Der Reset nach einem abgebrochenen Alarm erfolgt wie in Funktion „33 System Reset" eingestellt.
1	Abbruch=Ben. Nach einem abgebrochenen Alarm darf der Benutzer den Reset durchführren.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeitgt PROGR.MODUS.

060 Verhalten E/A bei Internscharf (B)

Zum Andern der Zoneneigenschaft der Ein/Ausgangszone bei Internscharf (B), gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 060
2. Das LCD Display zeit: 060: B=EA =EA
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	EA = EA Eine als Ein-/Ausgang programmierte Zone behält diese Eigenschaft auch bei Internaktivierung.
1	EA = SO Eine als Ein-/Ausgang programmierte Zone ändert ihre Zoneneigenschaft bei Internaktivierung auf Sofort.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:

2. Das Bedienteil bestätigt Ihr Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

061 Verhalten Eing. Folg. bei Internscharf (B) Zum Ändern der Zoneneigenschaft bei Internscharf (B), gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 061
2. Das LCD Display zeit: 061: B=EF =EF
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	EF = EF Eine als Eingang folgende programmierte Zone behält diese Eigenschaft auch bei Internaktivierung.
1	EF = EA Eine als Eingang folgende programmierte Zone ändert ihre Zoneneigenschaft bei Internaktivierung auf Ein-/Ausgang.

1. Bestätigen Sie Ihr Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt Ihr Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

062 Verhalten Ausgangsmodus Internscharf (B)

Zum Ändern des Ausgangsmodus bei Internscharf (B) gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 062
2. Das LCD Display zeit: 062: B=LEISE
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	Leise Das akustische Signal während der Ausgangsverzögerungszeit wird mit halber Lautstärke ausgegeben.
1	Sofort Scharf Hier wird die Alarmzentrale unmittelbar, d.h. ohne Verzögerungszeit intern aktiviert.
2	Still Es wird kein akustisches Signal während der Ausgangsverzögerungszeit ausgegeben. Nach Ablauf der Verzögerungszeit gibt die Zentrale ein kurzes Signal aus.
3	Wie Ausgangsmodus A Der Ausgangsmodus für Internscharf B ist wie der Ausgangsmodus für Gesamtscharf A.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

063 Alarmverhalten bei Internscharf (B)

Zum Andern des Alarmverhaltens bei Internscharf (B) gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 063

2. Das LCD Display zeit: 063: B = B-TEIL

3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	B-Teil Nur die Bedienteile werden aktiviert.
1	Internalarm Bei Alarm werden die Bedienteile und der Laufsprecher aktiviert.
2	Lokaler Alarm Bei Alarm werden die Bedienteile, der Internalarm und die Außenensirene aktiviert.
3	Externer Alarm Bei Alarm werden darüber den Bedienteilen und der internen Signalisierung auch die Außenensirene und das Telefonwählgerät aktiviert.

1. Bestätigen Sie Ihr Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt Ihr Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

065 Ausgangsverzögerungszeit Intern B

Zum Ändern der Ausgangsverzögerungszeit bei Internscharf B gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 065

1. Das LCD Display zeit: 065: AUSG. B=10
2. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

1	Ausg. B=10 Ausgangsverzögerungszeit für Internscharf B beträgt 10 Sekunden.
2	Ausg. B=20 Ausgangsverzögerungszeit für Internscharf B beträgt 20 Sekunden.
3	Ausg. B=30 Ausgangsverzögerungszeit für Internscharf B beträgt 30 Sekunden.
4	Ausg. B=45 Ausgangsverzögerungszeit für Internscharf B beträgt 45 Sekunden.
5	Ausg. B=60 Ausgangsverzögerungszeit für Internscharf B beträgt 60 Sekunden.
6	Ausg. B=120 Ausgangsverzögerungszeit für Internscharf B beträgt 120 Sekunden.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

070 Verhalten E/A bei Internscharf (C)

Zum Ändern der Zoneneigenschaft der Ein-/Ausgangszone bei Internscharf (C), gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 070
2. Das LCD Display zeitg: 070: C=EA =EA
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	EA = EA Eine als Ein-/Ausgang programmierte Zone behält diese Eigenschaft auch bei Internaktivierung
1	EA = SO Eine als Ein-/Ausgang programmierte Zone ändert ihre Zoneneigenschaft bei Internaktivierung.

1. Bestätigen Sie Ihr Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt Ihr Eingabe mit einem Doppelton „beep“ „beep“ und zeigt PROGR.MODUS.

071 Verhalten Eing. Folg. bei Internscharf (C)

Zum Andern der Zoneneigenschaft der Eingang folgend Zone bei Internscharf (C), gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 071
2. Das LCD Display zeit: 071: C=EF =EA
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	EF = EF Eine als Eingang folgende programmierte Zone behält diese Eigenschaft auch bei Internaktivierung.
1	EF = EA Eine als Eingang folgende programmierte Zone ändert ihre Zoneneigenschaft bei Internaktivierung auf Ein-/Ausgang.

1. Bestätigen Sie Ihr Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

072 Verhalten Ausgangsmodus Intern (C)

Zum Ändern des Ausgangsmodus bei Internaktivierung (C) gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 072
2. Das LCD Display zeit: 072: C=LEISE
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	Leise Das akustische Signal während der Ausgangsverzögerungszeit wird mit halber Lautstärke ausgegeben.
1	Sofort Scharf Bei Internaktivierung wird die Alarmzentrale unmittelbar, d.h. ohne Verzögerungszeit intern aktiviert.
2	Still Es wird kein akustisches Signal während der Ausgangsverzögerungszeit ausgegeben. Nach Ablauf der Verzögerungszeit gibt die Zentrale ein kurz des Signal aus.
3	Wie Ausgangsmodus A Der Ausgangsmodus für Internscharf B ist wie der Ausgangsmodus für Gesamtscharf A

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeitgt PROGR.MODUS.

073 Alarmverhalten bei Intern (C)

Zum Ändern des Alarmverhaltens bei Internaktivierung (C) gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 073

2. Das LCD Display zeitgt: 073: C = BT/INT

3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drucken Sie:

0	B-Teil Nur die Bedienteile werden aktiviert.
1	B-Teil und Internalarm Bei Alarm werden die Bedienteile und der Internalarm aktiviert.
2	Lokaler Alarm Bei Alarm werden die Bedienteile, der Internalarm und die Außensirene aktiviert.
3	Externer Alarm Bei Alarm werden sehen den Bedienteilen und der internen Signalisierung auch die Außensirene und die Ausgänge aktiviert.

1. Bestätigen Sie Ihr Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

075 Ausgangsverzögerungszeit Intern C

Zum Ändern der Ausgangsverzögerungszeit bei Internscharf C gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 075
2. Das LCD Display zeit: 075: AUSG. C=10
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

1	Ausg. C=10 Ausgangsverzögerungszeit für Internscharf C beträgt 10 Sekunden.
2	Ausg. C=20 Ausgangsverzögerungszeit für Internscharf C beträgt 20 Sekunden.
3	Ausg. C=30 Ausgangsverzögerungszeit für Internscharf C beträgt 30 Sekunden.
4	Ausg. C=45 Ausgangsverzögerungszeit für Internscharf C beträgt 45 Sekunden.
5	Ausg. C=60 Ausgangsverzögerungszeit für Internscharf C beträgt 60 Sekunden.
6	Ausg. C=120 Ausgangsverzögerungszeit für Internscharf C beträgt 120 Sekunden.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

076 Verhalten Ausgangsmodus Intern (D)

Zum Ändern des Ausgangsmodus bei Internaktivierung (D) gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 076
2. Das LCD Display zeit: 076: D=LEISE
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	Leise Das akustische Signal während der Ausgangsverzögerungszeit wird mit halber Lautstärke ausgegeben.
1	Sofort Scharf Bei Internaktivierung wird die Alarmzentrale unmittelbar, d.h. ohne Verzögerungszeit intern aktiviert.
2	Still Es wird kein akustisches Signal während der Ausgangsverzögerungszeit ausgegeben. Nach Ablauf der Verzögerungszeit gibt die Zentrale ein kurz des Signal aus.
3	Wie Ausgangsmodus A Der Ausgangsmodus für Internscharf B ist wie der Ausgangsmodus für Gesamtscharf A

1. Bestätigen Sie Ihr Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

077 Alarmverhalten bei Intern (D)

Zum Ändern des Alarmverhaltens bei Internaktivierung (D) gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 077
2. Das LCD Display zeitg: 077: D = BT/INT
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	B-Teil Nur die Bedienteile werden aktiviert.
1	B-Teil und Internalarm Bei Alarm werden die Bedienteile und der Internalarm aktiviert.
2	Lokaler Alarm Bei Alarm werden die Bedienteile, der Internalarm und die Außensirene aktiviert.
3	Externer Alarm Bei Alarm werden sehen den Bedienteilen und der internen Signalisierung auch die Außensirene und die Ausgänge aktiviert.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

079 Ausgangsverzögerungszeit Intern D

Zum Ändern der Eigenschaft der Ausgangsverzögerungszeit bei Internscharf D gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 079
2. Das LCD Display zeit: 079: AUSG. D=10
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

1	Ausg. D=10 Ausgangsverzögerungszeit für Internscharf D beträgt 10 Sekunden.
2	Ausg. D=20 Ausgangsverzögerungszeit für Internscharf D beträgt 20 Sekunden.
3	Ausg. D=30 Ausgangsverzögerungszeit für Internscharf D beträgt 30 Sekunden.
4	Ausg. D=45 Ausgangsverzögerungszeit für Internscharf D beträgt 45 Sekunden.
5	Ausg. D=60 Ausgangsverzögerungszeit für Internscharf D beträgt 60 Sekunden.
6	Ausg. D=120 Ausgangsverzögerungszeit für Internscharf D beträgt 120 Sekunden.

1. Bestätigen Sie Ihr Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

081 Transistorausgang OP1

Zum Andern des Verhaltens des Relaisausgangs OP1 auf der Alarmzentralenplatine gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 081
2. Das LCD Display zeit: 081: AKTIV QUIT.
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

00	Sirene Dieser Ausgang wird bei lokalem und externem Alarm aktiviert (Sirene von 12V auf 0V). Die Einstellungen für die Sirenenverzögerung und die Sirenendauer stellen Sie im Menu 41, bzw. 42 ein.
01	Ein-/Ausgang folgend Dieser Ausgang wird aktiviert, wenn die Ein- oder Ausgangsverzögerung aktiv ist. Beachten Sieitte, dass dieser Ausgang nicht aktiviert wird, wenn der Ausgangsmodus Intern auf still oder sofort programmiert wurde.
02	Aktiv folgend Dieser Ausgang wird aktiviert, wenn die Alarmzentrale komplett oder intern aktiviert ist.
03	Aktiv stabil Dieser Ausgang wird aktiviert, wenn die Alarmzentrale komplett oder intern aktiviert wird. Zusätzlich wird der Ausgang aktiviert, wenn die Alarmzentrale zurückgesetzt wird oder ein Gehtest gestartet wurde.
04	Erschüttungsmedler Rückstellung Dieser Ausgang wird zu Beginn der Ausgangsverzögerung für 5 Sekunden aktiviert.
05	Gehtest Dieser Ausgang wird während des Benutzer- und Programmierer-Gehtest aktiviert. Der Ausgang wird mit dem Gehtest-Eingang des Bewegungsmelders verbunden.

06	Bereit folgend Dieser Ausgang wird aktiviert, wenn die Alarmzentrale bereit ist zum Komplett-oder Internaktivieren (z.B. für Blockschloss). Die Alarmzentrale ist Bereit, auch wenn die Zonen mit den Eigenschaften Ein-/Ausgang oder Eingang folgend geöffnet sind.
07	24 Stunden Alarm Dieser Ausgang wird aktiviert, wenn eine Zone Alarm auslöszt, deren Zoneneigenschaft 24 Stunden ist. Der Ausgang wird deaktiviert, wenn die Alarmzentrale deaktiviert wird.
08	Blitz folgend Dieser Ausgang wird aktiviert, wenn ein lokaler oder externer Alarm ausgelöszt wird. Der Ausgang bleibt aktiv, bis die Alarmzentrale deaktiviert wird.
09	Feuer Rückstellten Dieser Ausgang wird verwendet, um Rauchmelder zurückzusetzen. Dieser Ausgang wird nach jedem Deaktivieren und Rückstellten der Alarmzentrale (nach einem Alarm) für mindestens 3 Sekunden aktiviert.
10	Selbstvers. Sirenentest Dieser Ausgang wird nach dem Programmieren aktiviert (12V auf 0V) und beim Ausführten des Sirenentests (Befehl 91 im Programmiermenü) deaktiviert.
11	Aktiv Quittierung Dieser Ausgang wird für 10 Sekunden aktiviert, nachdem die Alarmzentrale aktiviert wurde. Der Ausgang kann genutzt werden, um die Aktivierung zu bestäigen.
12	Aktiv 1 Dieser Ausgang wird für eine einstellbare Zeitperiode (Befehl 170) aktiviert, wenn die Zentrale komplett (A) oder intern (B), (C) oder (D) aktiviert wurde (Befehl 171).

13	Deaktiv 1 Dieser Ausgang wird für eine einstellbare Zeitperiode (Befehl 172) aktiviert, wenn die Zentrale komplett (A) oder intern (B), (C) oder (D) deaktiviert wurde (Befehl 173).
26	Aktiv 1 Dieser Ausgang wird für eine einstellbare Zeitperiode (Befehl 170) aktiviert, wenn die Zentrale komplett (A) oder intern (B), (C) oder (D) aktiviert wurde (Befehl 171).
27	Aktiv 2 Dieser Ausgang wird für eine einstellbare Zeitperiode (Befehl 170) aktiviert, wenn die Zentrale komplett (A) oder intern (B), (C) oder (D) aktiviert wurde (Befehl 171).
28	Aktiv 3 Dieser Ausgang wird für eine einstellbare Zeitperiode (Befehl 170) aktiviert, wenn die Zentrale komplett (A) oder intern (B), (C) oder (D) aktiviert wurde (Befehl 171).
29	Aktiv 4 Dieser Ausgang wird für eine einstellbare Zeitperiode (Befehl 170) aktiviert, wenn die Zentrale komplett (A) oder intern (B), (C) oder (D) aktiviert wurde (Befehl 171).
30	Deaktiv 1 Dieser Ausgang wird für eine einstellbare Zeitperiode (Befehl 172) aktiviert, wenn die Zentrale komplett (A) oder intern (B), (C) oder (D) deaktiviert wurde (Befehl 173).
31	Deaktiv 2 Dieser Ausgang wird für eine einstellbare Zeitperiode (Befehl 172) aktiviert, wenn die Zentrale komplett (A) oder intern (B), (C) oder (D) deaktiviert wurde (Befehl 173).

32	Deaktiv 3 Dieser Ausgang wird für eine einstellbare Zeitperiode (Befehl 172) aktiviert, wenn die Zentrale komplett (A) oder intern (B), (C) oder (D) deaktiviert wurde (Befehl 173).
33	Deaktiv 4 Dieser Ausgang wird für eine einstellbare Zeitperiode (Befehl 172) aktiviert, wenn die Zentrale komplett (A) oder intern (B), (C) oder (D) deaktiviert wurde (Befehl 173).
34	Feuer Dieser Ausgang wird aktiviert, wenn ein Feueralarm ausgelöst wurde. Der Ausgang bleibt solange aktiv, bis der Alarm deaktiviert wurde.
35	Überfall Dieser Ausgang wird aktiviert, wenn ein Überfallalarm ausgelöst wurde. Der Ausgang bleibt solange aktiv, bis der Alarm deaktiviert wurde.

1. Bestätigten Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeitgt PROGR.MODUS.

082 Transistorausgang OP2

Zum Ändern des Verhaltens des Transistorausgangs OP2 auf der Alarmzentralenplatine gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 082
2. Das LCD Display zeit: 082: BEREIT FOLG.
3. Nutzen Sie die Tastatur, um aus den eben beschriebenen Punkten zu wahren und geben Sie die Funktion entsprechend ein.

083 Transistorausgang OP3

Zum Ändern des Verhaltens des Transitorausgangs OP3 auf der Alarmzentralenplatine gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 083

2. Das LCD Display zeit: 083: AKT. FOLG.

3. Nutzen Sie die Tastatur, um aus den eben beschriebenen Punkten zu wahren und geben Sie die Funktion entsprechend ein.

085 Einbruchausgang

Zum Ändern des Verhaltens des Transistorausgangs bei Einbruchalarm, gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 085
2. Das LCD Display zeit: 085: Einb=Dauer
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

00	Dauer Der Ausgang bleibt aktiviert bis der Benutzer oder Programmierer die Alarmzentrale zusücksetzt.
01	A.Akt. Der Ausgang wird nach Ablauf der eingestillten Sirenendauer zusückgesetzt. Er kann bei erneutem Alarm wieder aktiviert werden.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeitgt PROGR.MODUS.

086 Zusätzlich Eingangsverzögerung

Zum Andern des Verhaltens der Zeit der Eingangsverzogerung, gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 086
2. Das LCD Display zeit: 086:ZUS.EING. AUS
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	AUS Nach Ablauf der Eingangsverzögerungszeit wird

	externer Alarm ausgelöst
1	AN Nach Ablauf der Verzögerungszeit wird intern Alarm ausgelöst. Der Benutzer hat nun weitere 30 Sekunden Zeit um seinen Benutzercode einzugeben und die Alarmzentrale zu daktivieren.

1. Bestätigen Sie Ihr Eingabe. Geuben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt Ihr Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

087 Bedienteilalarm

Zum Ändern der Eigenschaften der angeschlossenen Bedienteile, gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 087
2. Das LCD Display zeit: 087:B-TEIL AL AUS
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	AUS Ist die Funktion deaktiviert, kann kein Alarm über das Bedienteil abgesetzt werden.
1	AN Bei aktivierter Funktion kann ein Alarm über das Bedienteil abgesetzt werden. Zum Auslösen eines Alarms drücken Sie die Tasten: 1 & 3 für Überfall 4 & 6 für med. Notuf 7 & 9 für Feueralarm

1. Bestätigen Sie Ihr Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

090 - 097 Testfunktion siehe

"15.4 Testfunktionen"

098 Werkseinstellungen herstellen

Um die Werkseinstellungen wieder herzustellen, gehen Sie wie folgt vor:

1. Sie müssen sich im Programmiermodus befinden.
2. Geben Sie am Bedienteil ein: 098
3. Das LCD Display zeit: 098: WERKSEINST.
4. Geben Sie am Bedienteil ein: 1
5. Zum Wiederherstellen der Werkseinstellungen drücken Sie die Taste:
6. Zum Abbrechen drucken Sie die Taste: X
7. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeit PROGR.MODUS.

099 Programmiermodus verlassen

Um den Programmiermodus zu verlassen, gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 099
2. Das LCD Display zeit: 099: PROGR. ENDE?
3. Geben Sie am Bedienteil ein:
4. Das Bedienteil zeit: SYSTEM TEST
5. Falls keine Störung vorliegt und Zonen mit der Eigenschaft 24 Stunden, Feuer, Überfall oder Technik geschlossen sind, wird das Programmiermenü verlassen.
6. Liegt eine Störung vor, so zeigt die Alarmzentrale diese an. Beseitigen Sie die Störung und führen Sie die Schritte 1-4 erneut durch.

126 Sprache einstellen

Um die Spracheinstellung für die Anzeige im Bedienteil zuändern, gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 126
2. Das LCD Display zeit: 126:SPRACH=DEUT
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

00	ENGL.
01	ITAL.
02	SPAN.
03	PORT.
04	NIED.
05	FRAN.
06	DEUT.
07	NORW.
08	SWED.
09	DÄN.

1. Bestätigen Sie Ihr Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

151 Zusätzliche Ausgabe

Über das mitgelieferte Kabel oder mittels optionaler Relaisplatine stehen. Ihnen acht weitere Transistorausgänge zur Verfugung. Um die Einstellung des Ausgangs 1 zu ändern, gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 151
2. Das LCD Display zeit: 151:FEUER
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

00	Nicht verwendet
01	Feuer folgend
02	Überfall folgend
03	Einbruch folgend
04	Aktiv / Deaktiv
05	Alarm Abbruch folgend
06	Technikalarm folgend
11	Netz Störung
12	Sabotagealarm
13	Aktiv folgend
14	Deaktiv folgend
15	Zone(n) gesperrt
16	Med. Notruf
17	Schlüssekasten
18	AntiMask
19	Rauchmelder
30	Aktiv 1
31	Aktiv 2
32	Aktiv 3
33	Aktiv 4
34	Deaktiv 1
35	Deaktiv 2
36	Deaktiv 3
37	Deaktiv 4

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am

Bedienteil ein:

1. Das Bedienteil bestätigt ihre Eingabe mit einem

Doppelton,beep"beep"undzeigt

PROGR.MODUS.

152 Zusätzliche Ausgabe

Zusätzlicher Ausgang 2

153 Zusätzliche Ausgabe

Zusätzlicher Ausgang 3

154 Zusätzliche Ausgabe

Zusätzlicher Ausgang 4

155 Zusätzliche Ausgabe

Zusätzlicher Ausgang 5

156 Zusätzliche Ausgabe

Zusätzlicher Ausgang 6

157 Zusätzliche Ausgabe

Zusätzlicher Ausgang 7

158 Zusätzliche Ausgabe

Zusätzlicher Ausgang 8

159 Zusätzliche Ausgabe invertieren

Es ist möglich die zusätzlichen Transistorausgänge für unterschiedliche Anwendungen auch zu invertieren. Im invertierten Zustand wird die Spannung von +12V im aktiven Zustand angelegt, z.B.: zur Ansteuerung eines visuellen Signals.

1. Geben Sie am Bedienteil ein: 159
2. Das LCD Display zeit: 159: INV AUSG AUS
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

00	AUS +12V Spannung wird zur Aktivierung des Ausgangs entwickel. Im deaktivierten Zustand ist der Ausgang auf +12V gesteuert.
01	AN +12V Spannung wird zur Aktivierung des Ausgangs angelegt. Im deaktivierten Zustand ist der Ausgang

auf Masse gesteuert.

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeitgt PROGR.MODUS.

170 Prog. der Impulsausgabe (Zeit Aktiv)

Die Ausgabe Aktiv 1-4 werden impulsmäßig für eine vordefinierte Zeit bei dem Aktivieren der Zentrale, sowie bei Feuer- oder Überfallalarm angesteuert. Legen Sie zunachst die Zeit fest, in der diese Ausgabe aktiv sein sollen.

1. Geben Sie am Bedienteil ein: 170
2. Das LCD Display zeit: 170: Aktiv 1 01
3. Nutzen Sie die Tastatur, um die Zeitdauer einzugeben. Mögliche Werte sind 00 für einen Dauerkontakt und die Zeiten zwischen 01 und 12 Sekunden.
4. Drücken Sie zur Bestätigung die Taste:
5. Das LCD Display zeit: 170: Aktiv 2 01
6. Nutzen Sie die Tastatur, um in derselben Weise die Impulszeit 2 einzugeben.
7. Fahren Sie fort, bis alle Zeiten eingegeben sind.
8. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeitgt PROGR.MODUS.

171 Prog. der Impulsausgabe (Ebenen Aktiv)

Legen Sie fest wann die Ausgabe aktiviert werden sollen, indem Sie bestimmten bei welcher Teilbereichsaktivierung (A,B,C,D) die Ausgabe geschalten werden sollen.

1. Geben Sie am Bedienteil ein: 171

2. Das LCD Display zeit: 171: Aktiv 1 ABCD

3. Nutzen Sie die Tastatur, um die die Aktivierungsebene einzugeben. A = Gesamtaktiv, B, C und D = Internaktiv.
4. Drücken Sie zur Bestätigung die Taste:
5. Das LCD Display zeit: 170: Aktiv 2 ABCD
6. Nutzen Sie die Tastatur, um in derselben Weise die Aktivierungsebene 2 einzugeben.
7. Fahren Sie fort, bis alle Ebenen eingegeben sind.
8. Das Bedienteil bestätigt Ihr Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

172 Prog. der Impulsausgabe (Zeit Deaktiv)

Die Ausgänge Dektiv 1-4 werden impulsäch für eine vordefinierte Zeit bei dem Deaktivieren der Zentrale angesteuert. Legen Sie zunachst die Zeit fest, in der diese Ausgänge aktiv sein sollen.

1. Geben Sie am Bedienteil ein: 172
2. Das LCD Display zeitg: 172: DEAktiv 1 01

Nutzen Sie die Tastatur, um die Zeitdauer einzugegeben.
Mögliche Werte sind 00 für einen Dauerkontakt und die Zeiten zwischen 01 und 12 Sekunden.

1. Drücken Sie zur Bestätigung die Taste:
2. Das LCD Display zeit: 172: DEAktiv 2 01
3. Nutzen Sie die Tastatur, um in derselben Weise die Impulszeit 2 einzugeben.
4. Fahren Sie fort, bis alle Zeiten eingegeben sind.
5. Das Bedienteil bestätigt Ihr Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

173 Prog. der Impulsausgabe (Ebenen Deaktiv)

Legen Sie fest wann die Ausgabe aktiviert werden sollen, indem Sie bestimmen bei welcher Teilbereichsdeaktivierung (A, B, C, D) die Ausgabe geschalten werden sollen.

1. Geben Sie am Bedienteil ein: 173
2. Das LCD Display zeit: 173: Aktiv 1 ABCD
3. Nutzen Sie die Tastatur, um die die Aktivierungsebene einzugeben. A = Gesamtaktiv, B, C und D = Internaktiv.
4. Drücken Sie zur Bestätigung die Taste:
5. Das LCD Display zeitg: 173: Aktiv 2 ABCD
6. Nutzen Sie die Tastatur, um in derselben Weise die Aktivierungsebene 2 einzugeben.
7. Fahren Sie fort, bis alle Ebenen eingegeben sind.
8. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

174 Prog. der Impulsausgabe (Feueroption)

Legen Sie fest, ob die Impuls Deaktiv-Ausgabe 1-4 auch zusammen bei Feueralarm aktiviert werden sollen, indem Sie die Option Feuer auf AN setzen. Achting: Nur Ausgabe die bei der Deaktivierung der Zentrale aktiviert werden, können zusammen auch bei Feuer aktiviert werden.

1. Geben Sie am Bedienteil ein: 174
2. Das LCD Display zeit: 174: FEUER 1 aN
3. Nutzen Sie die Tastatur, um zu bestimmen: 00=AUS 01=AN
4. Drücken Sie zur Bestätigung die Taste:
5. Das LCD Display zeit: 174: FEUER 2 AN

6. Nutzen Sie die Tastatur, um in derselben Weise die Option Feuer 2 einzugeben.

7. Fahren Sie fort, bis alle Ausgänge eingeben sind.

8. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

175 Prog. der Impulsausgabe (Überalloption)

Legen Sie fest, ob die Impuls Deaktiv-Ausgabe 1-4 auch zusammen bei Überfallalarm aktiviert werden sollen, indem sie die Option Überfall auf AN setzen. Achtung: Nur Ausgabe die bei der Deaktivierung der Zentrale aktiviert werden, können zusammen auch bei Überfall aktiviert werden.

1. Geben Sie am Bedienteil ein: 175
2. Das LCD Display zeit: 175: ÜBERFALL 1 aN
3. Nutzen Sie die Tastatur, um zu bestimmen: 00=AUS 01=AN
4. Drücken Sie zur Bestätigung die Taste:
5. Das LCD Display zeit: 175: ÜberFALL 2 AN
6. Nutzen Sie die Tastatur, um in derselben Weise die Option Feuer 2 einzugeben.
7. Fahren Sie fort, bis alle Ausgänge eingeben sind.
8. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

182 Letzter Ausgang Settling Zeit

These Zeit setzt eine Verzögerung bei Meldern bei der Aktivierung des Systems. Wahrend dieser Zeit sind die Sirenen abgeschäft und die Zentrale ignoriert die Alarme.

Zum Ändern der Einstellungen gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 182
2. Das LCD Display zeit: 182:Setteling 07
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

07-12

Einstellung von 7-12 Sekunden

1. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeitgt PROGR.MODUS.

183 Display Anzeigeändern

These Zeit setzt eine Verzogerung der Alarmmeldung bei Meldern im Ausgangsbereich. Wahrend dieser Zeit sind die Sirenen abgeschäft und die Zentrale ignoriert die Alarme.

Zum Ändern der Einstellungen gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 183
2. Das LCD Display zeit: 183: 9752
3. Nutzen Sie die Tastatur, um die Anzeige im Display zuändern. Verwenden Sie die Tastatur wie bei der Vergabe des Zonenbezeichnung.
4. Bestätigen Sie ihre Eingabe. Geben Sie dazu am Bedienteil ein:
5. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeitgt PROGR.MODUS.

184 Feuer Signalgeber

Zum Ändern der Einstellungen gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 184
2. Das LCD Display zeitg: 184:FeuerSignAUS
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	FeuerSignAUS (intern) Normaler 2-ton Feueralarm
1	FeuerSignAN (lokal) Sendet ein Pulssignal an als „Sirene" geschalte Ausgänge (81-83=00)

1. Bestätigen Sie Ihr Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeitgt PROGR.MODUS.

185 Schlüsselschalter Auto Reset

Zum Ändern der Einstellungen gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 185
2. Das LCD Display zeit: 185:KsAutoRstAUS
3. Nutzen Sie die Tastatur, um aus den folgenden Punkten zu wahlen und drücken Sie:

0	KsAutoRstAUS Der Benutzer muss ausgelöste Zonen manuell zusücksetzen.
1	KsAutoRstAN Das System setzt ausgelöste Zonen vom Typ SS oder BS automatisch zusück, wenn der Benutzer den Schlüsselschafter verwendet.

1. Bestätigen Sie Ihr Eingabe. Geben Sie dazu am Bedienteil ein:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

201 Prog. Eingangsverzögerungszeit 1

Legen Sie die Eingangsverzögerungszeit 1 in Sekunden fest. Gehen Sie darauf wie folgt vor:

1. Geben Sie am Bedienteil ein: 201
2. Das LCD Display zeitg: 201: EING. 1=45
3. Nutzen Sie die Tastatur, um die Eingangsverzögerungszeit einzugeben.
4. Bestätigen Sie ihre Eingabe mit der Taste:
5. Das Bedienteil bestätigt Ihr Eingabe mit einem Doppelton „beep“, „beep“ und zeitgt PROGR.MODUS.

202 Prog. Eingangsverzögerungszeit 2

Legen Sie die Eingangsverzögerungszeit 2 in Sekunden fest. Gehen Sie damit wie folgt vor:

1. Geben Sie am Bedienteil ein: 202
2. Das LCD Display zeit: 202: EING. 2=45
3. Nutzen Sie die Tastatur, um die Eingangsverzögerungszeit einzugeben.
4. Bestätigen Sie ihre Eingabe mit der Taste:
5. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeigt PROGR.MODUS.

203/204 Prog. Eingangsverzögerungszeit 3/4

Legen Sie die Eingangsverzögerungszeit 3/4 in Sekunden fest. Gehen Sie damit wie folgt vor:

1. Geben Sie am Bedienteil ein: 203/204
2. Das LCD Display zeit: 203/204:EING. 3 / 4 = 45
3. Nutzen Sie die Tastatur, um die Eingangsverzögerungszeit einzugeben.
4. Bestätigen Sie ihre Eingabe mit der Taste:
5. Das Bedienteil bestätigt ihre Eingabe mit einem Doppelton „beep“, „beep“ und zeitgt PROGR.MODUS.

15.4 Testfunktionen

090 Ereignisspeicher

Die Zentrale speichert die letzten 250 Ereignisse. Jedes Ereignis wird mit Datum und Uhrzeit gespeichert. Der Ereignisspeicher kann über das Programmiermenu angesehen werden.

1. Geben Sie am Bedienteil ein: 090
2. Das LCD Display zeigt die jüngsten Ereignisse zuerst an.
3. Um innerhalb des Ereignisspeichers vor und darüber zu blättern. Nutzen Sie die Taste 1 um vor zu blättern, bzw. die Taste 3, um darüber zu blättern.
4. Drucken Sie die Taste zum zwischen dem Ereignis und Datum/Uhrzeit zu wechseln.
5. Drücken Sie die Taste den Ereignisspeicher zu verlassen.
6. Der Ereignisspeicher kann weder vom Programmierer noch vom Benutzer gelöscht werden.

Einträge im Ereignisspeicher und deren Bedeutung:

Eintrag	Bedeutung
Netz Störung	Ausfall der 230VAC Spanningsversorgung
Netz Störung OK	230VAC Spanningsversorgung wieder hergestellt
Alarm Abbruch	Alarm manuell durch Benutzer abgebrochen
AUX DC Störung	12VDC Versorgung ausgefallen oder AUX Sicherung defekt
AUX DC Störung OK	12VDC Versorgung wieder hergestellt
Bad Checksum	Fehler im Speicher der Alarmzentrale festgestellt
Akku Störung	Ausfall der Akkuversorgung oder Akku

	Sicherung defekt
Akku Störung OK	Akkuversorgung wieder hergestellt
Einb. Zone nn	Zone nn hat einen Einbruchalarm ausgelöst
Einb. Zone nn OK	Zone nn OK
Werkseinstellung	Werkseinstellungen wurden wieder hergestellt
EEPROM Störung	Speicherfehler in der Alarmzentrale
Feuer Zone nn	Zone nn hat einen Feueralarm ausgelöst
Feuer Zone nn OK	Zone nn wurde zugückgesetzt
Feuer OK	Feueralarm zugückgesetzt
BDTnn Codelock	Ein Benutzer hat zu oft versucht seinen Code in das Bedienteil nn einzugeben
BDTnn Störung	Bedienteil nn ausgefallen
BDTnn herg	Bedienteil nn wurde wieder angeschlossen
BDTnn Sabotage	Bedienteil nn hat Sabotagealarm ausgelöst
BDTnn OK	Bedienteil nn Sabotage wurde zugückgesetzt
BDTnn FE Alarm	Am Bedienteil nn wurde Feueralarm ausgelöst
BDTnn MN Alarm	Am Bedienteil nn wurde ein med. Notruf ausgelöst
SSL aktiv ZN nn	Über den Schlüsselschalter der Zone nn wurde die Alarmzentrale aktiviert
Eintrag	Bedeutung
SSL deakt ZN nn	Über den Schlüsselschalter der Zone nn wurde die Alarmzentrale deaktiviert
SBox ZN nn geschl.	Die Zone nn mit der Eigenschaft Schlüsselbox wurde geschlossen
SBox ZN nn geöff.	Die Zone nn mit der Eigenschaft Schlüsselbox wurde geöffnet
Sabo. System	Der Deckelkontakt der Zentrale wurde ausgelöst
Sabo. System	Der Deckelkontakt der Zentrale ist
OK	wieder geschlossen
Akku Fehlt	Akkuversorgung unterbrochen (Kabel nicht angesteckt)
Akku Fehlt OK	Akkuversorgung wieder hergestellt (Kabel angeschlossen)
BDTnn ÜF Alarm	BDT nn hat einen Überfallalarm ausgelöst
ÜF. Zone nn	Zone nn hat einen Überfallalarm ausgelöst
ÜF Zone nn OK	Der Überfallalarm der Zone nn wurde zurückgesetzt
Aktiv fehlg. ZN nn	Die Alarmzentrale konnte nicht aktiviert werden, weil die ZN nn ausgelöst war
Rauchm. Ala. ZN nn	Zone nn hat einen Feueralarm ausgelöst
Rauchm. Ala. ZN nn	Zone nn Feueralarm zurückgesetzt
Mel.test St.Zone nn	Zone nn Meldertest fehlgeschlagen
Sabo. Sirene OK	Sirenesabotage wurde zurückgesetzt
Sabo. Sirene	Sirene Sabotage ausgelöst
System Aktiv (A)	System wurde automatisch reaktiviert
System Start	System mit Spannung versorgt und gestartet
Sabotage Zone nn	Zone nn hat einen Sabotagealarm ausgelöst
Sabotage Zone nn OK	Zone nn Sabotagealarm zurückgesetzt
Tech Zone nn Alarm	Zone nn hat einen technischen Alarm ausgelöst
Tech Zone nn OK	Zone nn Alarm zurückgesetzt
Tel. Störung	Fehler bei der Übertragung
Tel. Störung OK	Fehler bei der Übertragung zurückgesetzt
Ben.nn modif. Ben.nn	Benutzer nn hat den Benutzercode des Benutzer nn geändert
Ben.nn lösch Ben.nn	Benutzer nn hat den Benutzercode des Benutzer nn gelöscht
Ben.nn verlassen	Benutzer nn hat das Programmiermenü verlassen
Ben.nn betreten	Benutzer nn hat das

	Programmiermenü betreten
Ben.nn Syst.Res.	Benutzer nn hat die Alarmzentralezurückgesetzt
Ben.nn Ber. # A	Benutzer nn hat die Alarmzentrale(Bereich #) aktiviert
Ben.nn Ber. # D	Benutzer nn hat die Alarmzentrale(Bereich #) deaktiviert
Bnn Zeit/Datum	Benutzer nn hat die Uhrzeit und dasDatum geändert
Bnn ZN nn sperren	Benutzer nn hat die ZN nn aus derÜberwachung ausgegliedert
Bnn ZN nn entsper	Benutzer nn hat die ZN nn in dieÜberwachung wieder eingegliedert
Global Sabotage	Nur für den Fall der ZoneeigenschaftNC + Sabo: Sabotagelinie (COM A/T)ausgelöst
Global Sabotage OK	Sabotagelinie (COM A/T) wiederzurückgesetzt

091 Ausgang 1 testen

Die Zentrale aktiviert den Ausgang 1 auf der Zentralenplatine bis dieser manuell wieder beendet wird. Um den Test zu starten, müssen Sie sich im Programmiermenü befinden. Dann gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 091
2. Um den Test zu beenden drücken Sie die Taste:

092 Ausgang 2 testen

Die Zentrale aktiviert den Ausgang 2 auf der Zentralenplatine bis dieser manuell wieder beendet wird. Um den Test zu starten, müssen Sie sich im Programmiermenü befinden. Dann gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 092
2. Um den Test zu beenden drucken Sie die Taste:

093 Ausgang 3 testen

Die Zentrale aktiviert den Ausgang 3 auf der Zentralenplatine bis dieser manuell wieder beendet wird. Um den Test zu starten müssen Sie sich im Programmiermenübefinden. Dann gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 093
2. Um den Test zu beenden drucken Sie die Taste:

094 Lautsprecherausgang testen

Die Zentrale aktiviert den Ausgang für den optional angeschlossenen Laufsprecher auf der Zentralenplatine bis dieser manuell wieder beendet wird. Um den Test zu starten mussen Sie sich im Programmiermenübefinden. Dann gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 094
2. Um den Test zu beenden drucken Sie die Taste:

095 Bedienteilsummer testen

Die Zentrale aktiviert den Summer der Bedienteile bis dieser manuell wieder beendet wird. Um den Test zu starten, müssen Sie sich im Programmiermenübefinden. Dann gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 095
2. Um den Test zu beenden drücken Sie die Taste:

097 Gehtest ausführten

Wurde der Gehtest aktiviert, ist es möglich alle Zonen der Alarmzentrale auszulösen, um deren Funktion zu überprüfen. Aktivieren Sie den Gehtest und losen Sie nacheinander alle Zonen aus. Testen Sie auch den Sabotagekontakt. Gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 097
2. Das LCD Display zeit: 097: GEHTEST

3. Losen Sie eine Zone aus. Der Summer des Bedienteils gibt einen Zweiklangton aus. Zusätzlich zeigt das LCD Display: A:ZONE nn

4. Haben Sie einen Sabotagealarm ausgelost zeit
   das Bedienteil über das LCD Display an: S:ZONE
   nn

5. Um den Gehtest zu beenden, drucken Sie die Taste: X

199 Widerstandswert messen

Die Zentrale ist in der Lage, die Widersstandswerte der einzelnen Zonen zu messen und auszugeben. So laßt sich schnell feststellen, wenn ein Widerstand falsch eingesetzt wurde. Gehen Sie wie folgt vor:

1. Geben Sie am Bedienteil ein: 199
2. Das LCD Display zeit die Werte an.
3. Um von Zone zu Zone zu wechseln, verwenden Sie die Ziffer 1 und die Ziffer 3.

Bedeutung der Anzeige

Eintrag	Bedeutung
NO	Kein Widerstand eingesetzt, Zone geöffnet
2K1	2,2KOhm Widerstand eingesetzt
4K7	4,7KOhm Widerstand eingesetzt
...	entsprechender Wert in KOhm

991 Softwareversion

Mit Hilfe dieser Funktion ist es dem Errichter möglich, die Softwareversion der Zentrale abzULEsen.

1. Geben Sie am Bedienteil ein: 991
2. Das LCD Display zeit nun die Softwareversion an.

Zum Verlassen des Programmiermen's drucken Sie erneut die Taste

099 zum Verlassen des Programmiermenüss

Geben Sie am Bedienteil ein: 099

1. Um das Menu zu verlassen drücken Sie die Taste:
2. Das Bedienteil bestätigt ihre Eingabe mit einem Signatlon „beeeeeep" und zeit wieder Datum und Uhrzeit.

16 Technische Daten

Spannungsversorgung

Externe Spannungsvorsorgung: 230V AC +/-10% (Umgebungstemperatur 20^ )

Externe Stromaufnahme: 200 mA maximal

Interne Spannungsvorsorgung: 19VAC +/-10%

Interne Stromversorgung: 1.0A maximal

CPU Stromaufnahme: 150mA maximal

Bedienteil Stromaufnahme: 35mA maximal

Notstromversorgung: 12V DC, 7.0Ah Blei-Akkumulator

Ausgänge

Transistorausgabe 1/2/3: 12V DC, 500mA maximal, negativ schaltend

Lautsprecher: 2 x 16Ohm Lautsprecher maximal

AUX: 12V DC, 0.5A maximal

Zusätzliche Transistorausgabe: 12V DC, jeweils 0.05A maximal

Eingänge

TR: Eingang der Sabotage von der Sirene

Sicherungen

F1-12V AUX: 230V, 1A f.

F2-Batterie: 230V,2A f.

Spezifikationen

Abmessungen: 243mm x 234mm x 95mm (HxBxT)

Gewicht: 2.45 kg

Interne Uhrzeit: +/- 10Min./Jahr, abgestimmt auf die Netzfrequenz

Umwelt: -10°C bis +55°C max. 75% Luftfeuchigkeit

17 Fehlerbehebung

Die Zentrale zeigt keine Reaktion, obwohl Netz- und Batteriespannung anliegen	Überprüfen Sie gegebenenfalls die Anschlüsse der Netz- und Batterieversorgung und der drei Feinsicherungen. Ersetzen Sie diese Sicherungen durch gleichartige, sofern erforderlich.
Das Display zeigt eine / mehrere offene Zonen an (obwohl anscheinend alle Alarmkontakte in Ruhe sind) und die Alarmzentrale laßt sich nicht aktivieren, bzw. es erfolgt kein durchgehender Verzögerungston.	Enterfernen Sie zunachst alle Anschlüsse der betreffenden Alarmzone und ersetzen Sie diese durch eine Drahtbrücke zwischen CCT. Sollte die Zone nun als geschlossen angezeigt werden, liegt die Ursache der Störung an den angeschlossenen Alarmkontakten/Kabeln. Überprüfen Sie diese mit einem Durchgangsprüfer. Möglicherweise liegt ein Kurzschluß zwischen der Alarm- und Sabotagezone oder dem 0V-Anschluss vor.
Die Alarmzentrale meldet kontinuierlich Sabotage.	Überprüfen Sie die Sabotagekontakte der Zentrale und der Bedienteile. Die Federn dieser KONTakte mussen komplett eingedrück sein. Überprüfen Sie die angeschlossenen Sabotagekontakte mit einem Durchgangsprüfer und vergewissern Sie sich, dass kein Kurzschluß vorliegt. Achten Sie daraufuf, dass auch die Sabotagezone der Sirene mit 0V abgeschlossen wird.
Das Auslösen eines Melders führt nicht zu einem Alarm	Haben Sie mehr als einen Melder in einer Alarmlinie angeschlossen, überprüfen Sie, ob alle NC-Kontakte in Reihe und nicht parallel verdrahtet wurden, Lüssen Sie zeitgleich alle angeschlossenen Melder. Stellen Sie safer, dass Sie die worksbeitigvorhandene Drahtbrücke der einzelnen Zonen entfern haben. Werde die Alarmzone korrekt programmiert?
Die externe Alarmierung startet nicht.	Überprüfen Sie mit einem Multimeter den Transistorausgang, an dem die Sirene angeschlossen ist, um die korrekte Arbeitsweise der Zentrale sicherzustellen. Schließen Sie dann die Sirene an den Akku direkt an und überprüfen Sie deren Funktion.
Sabotagealarm wird nicht ausgelöst, obwohl ein Sabotagekontakt an einem Alarmgeber geöffnet wurde.	Überprüfen Sie, dass alle Sabotagekontakte in Reihe angeschlossen sind. Sollten Sie parallel angeschlossen sein, mussen erst alle Kontakte geöffnet werden, damit Sabotagealarm ausgelöst wird. Möglicherweise liegt auch ein Kurzschluß bei der Verdrahtung vor.
Melder lösEN Fehlalarm aus.	Überprüfen Sie, ob die Melder entsprechend den Herstellerangaben montiert und justiert wurden. Im Falle von Bewegungsmeldern achen ten Sie insbesondere daraufuf, dass diese immer in den Raumblickend montiert wurden und keine Ausrichtung auf Wärmequellen erfolgt ist. Im Falle von Öffnungskontakten achen ten siearauf, dass der Schaltabstand zwischen Reedkontakt und Magnet nicht zuviel Bewegung hat. Überprüfen Sie ebenfalls die Verdrahtung. Achten Sie besonders auf korrekte Lötstellen und Klemmen. Leitungsverlegung in der Höhe von 230V/400V Leitungen kann ebenfalls zu Störungen führen.
Programmier- und Benutzercode wurden vergessen.	Entfernen Sie die Netzspannung und die Notstromversorgung von der Alarmzentrale. Schließen Sie die Brücke „NVM RST" unterhalb des Anschlußblocks der zusätzlichen Transistorausgänge kurz und legen Sie bei kurzgeschlossener Brücke erst die Notstromversorgung und anschließend die Netzspannung wieder an. Alle Code und evtI. Tagschlüssel wurden gelöscht. Der Benutzercode 1 (Mastercode) lautet wieder 1234, der Errichtercode 7890. Die Programmierung außer Datum/Zeit bleibt erhalten.

Sie denken die Zentrale hat eine Fehlfunktion.

Führer Sie einen Werksreset durch (Programmiermenü Option 98) und überprüfen Sie die gewünschte Funktion erneut. Meist liegt der Fehler an der externen Verdraughtung

18 Index der Programmierfungtionen

Abbruch-Reset 53
Alarm bei fehlg. Aktivierung 45
Alarmverhalten bei Intern (C) 56
Alarmverhalten bei Intern (D) 58
Alarmverhalten bei Internscharf (B) 54
Ändern des Programmiercodes 43
Andern des Zonenabschlusses 44
Ausgang testen 69
Ausgangsmodus für Gesamtscharf (A) 49
Ausgangsverzögerungszeit A 51
Ausgangsverzögerungszeit Intern B. 55
Ausgangsverzögerungszeit Intern C. 57
Ausgangsverzögerungszeit Intern D. 58
Bedienteilalarm 61
Bedienteilsummer testen 70
Datum und Uhrzeit 52
Display Anzeigeändern 66
Ein-/Ausgangsverzögerungston Lautstärke 51
Einbruchausgang 61
Eintrittsalarmverzogerung 46
Ereignisspeicher 68
Eristalarmreaction 48
Feuer Signalgeber 66
Gehtest ausfuhren 70
Internet Alarm 45
Ländereinstellungen 41
Lautsprecherausgang testen 70
Lautstärke bei internem Alarm 44
Letzter Ausgang Settling Zeit 65
Prog. der Impulsausgänge 64
Prog. der Impulsausgabe (Feueroption)... 65
Prog. der Impulsausgabe (Uberalloption) 65

Prog. Eingangsverzögerungszeit 66
Programmiermodus verlassen. 62
Sabotage sperren. 52
Sabotagealarm 52
Schlusselschalter Auto Reset. 66
Sirenendauer 50
Sirenenverzögerung 50
Softwareversion / Zonen-Modulprüfung ....70
Sprache einstellen 62
Status Anzeige 45
System Auto Aktiv 49
System Sabotage Reset. 48
Sytem Reset. 47
Testfunktionen 68
Transitorausgabe 59
Uberfall Reset 47
Uberfallalarm 46
Verhalten Ausgangsmodus Intern (C) 56
Verhalten Ausgangsmodus Intern (D) 57
Verhalten Ausgangsmodus Internscharf (B) 54
Verhalten E/A bei Internscharf (B) 53
Verhalten E/A bei Internscharf (C) 55
Verhalten Eing. Folg. bei Internscharf (B)...53
Verhalten Eing. Folg. bei Internscharf (C)...55
Werkseinstellungen herstellen 62
Widerstandswert messen 70
Zoneneinstellungen 41
Zonensabotage. 46
Zusätzlich Eingangsverzögerung 61
Zusätzliche Ausgänge 63
Zusätzliche Ausgabe invertieren 63

19 Systemplan

Dieser Systemplan gibt Auskunft über die in Ihrhem Alarmsystem installierten Komponenten, deren Standort und Funktionseise, sowie evtl. Änderungen. Der Systemplan ist immer auch Bestandteil des Alarmsystems und sollen an einem sicheren Ort verwahrt werden.itte bewahren Sie diesen Systemplan an einem sicheren Ort auf!

Zone	Beschreibung	Komplett Aktiv A	Intern Aktiv B	Intern Aktiv C	Intern Aktiv D	Sperren möglich	Türgong

Ausgangszeit A		Ausgangszeit B		Ausgangszeit C		Ausgangszeit D
Eingangsszeit A		Eingangsszeit B		Eingangsszeit C		Eingangsszeit D
Sirenendauer		Blitzdauer

F2-Batterie: 230V,2Af.

Specifications

Bedieningselement 1: Geleiderbrug nicht ingestoken

16 Technische gegevens

Spanningsvoeding
