MODE D'EMPLOI IPCB62500 ABUS

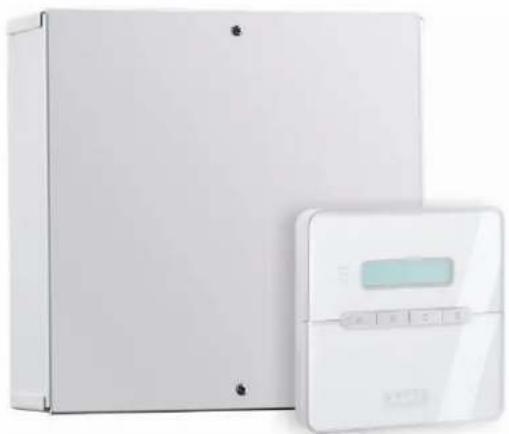

Centrale d'alarme Terxon SX – Insrtuctions d'installation

Parfaite sécurité d'appointements, de maisons et de commercés

Les générantes instructions d'installation font partie intégrante du produit. Elles comportent des consignes importantes de mise en service et de manipulation. Ne pas l'oublier lors de la remise du produit à un tiers. Conserver donc les générantes instructions d'installation, afin de pouvoir les consulter! La table des matières disponible à la page 3 donne un aperçu du contenu et de la page correspondante.

CE

1 Introduction

Nous vous remercions d'avoir porté votrechioix sur cette centrale d'alarme antieffraction Terxon SX. Par l'achat de ce produit, vous disposez maintainant d'un apparéil faisant appel à une technologie de pointe.

Ce produit est conforme aux exigences des directives européennes et nationales en vigueur. La conformité de ce produit a été provue. Les déclarations et documents correspondants ont été déposés chez le fabricant (www.abus-sc.eu).

Pour que cette conformité persiste et qu'un fonctionnement en toute sécurité puisse être assure, dire attentivement ces instructions d'installation!

Pour de plus amples renseignements, adressez-vous à votre vendeur spécialiste sur site.

ABUS Security-Center GmbH & Co. KG 86444 Affing

GERMANY

www.abus-sc.com

[e-mail]

2 Utilisation conforme

Conjointement aux détecteurs et aux émetteurs de signaux correspondants, cette centrale d'alarme antieffraction sert à la protection de votre bien. Elle permet de protégger locaux de commerce ou résidentiels, garages, pavillons et maisons de campagne, etc.

La centrale signale une effraction par la commutation de sorties auxquelles des déclencheurs d'alarme visuelle, sonore ou silencieuse peuvent être raccordés.

Eviter à tout prix que la centrale et les composants qui y sont reliés entrent en contact avec l'humidité, par exemple, dans une salle de bain ou autre.

Uneutilisationdeceproduitautorequecelledécrite precedemmentrisquedendommagerl'appareil.

De plus, une utilisation non conforme expose à des risques de court-circuit, d'incendie et de chocolélectrique, etc. Le bloc d'alimentation a été consq pour un branchement sur secteur de 230 volts / 50 Hz de tension alternative.

Une modification ou une transformation de la structure d'une quelconque partie de ce produit n'est pas autorisé.

Son raccordement au réseau électrique public doit avoir lieu dans le respect des reglementations en vigueur dans le pays correspondant. S'informer au préalable.

3 Table des matieres

1 Introduction 2
2 Utilisation conforme 2
3 Table des matieres 3
4 Consignes de sécurité 5
5 Livraison et accessoires nécessaires 6
6 Consignes de raccordement et d'extension 7
7 Remarques sur le système de sécurité 8
8Vue d'ensemble des composants du boitier 10
9 Instructions de montage 12

9.1 La centrale 12
9.2 Les elements de commande 12

10 Consignes de raccordement 13

10.1 Centrale 13
10.2 Elementes de commande 14
10.3 Deteurs 16

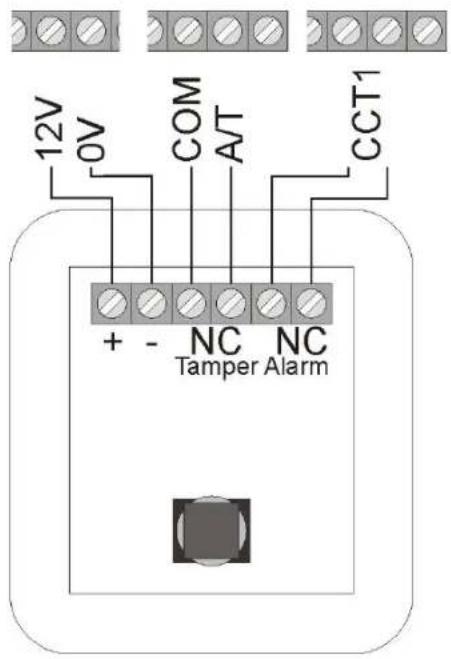

10.3.1 Deteceurs d'ouverture de portes et de fenêtres 16
10.3.2 Deteurs de mouvement infrarouges 16
10.3.3 Deteceurs de fumee 17
10.3.4 Deteceurs acoustiques de bris de vitre 17
10.3.5 Deteceur passif de bris de vitre : 17

10.4 Sirene exterieure et flash 18
10.5 Transmetteur 19
10.6 Interrupteur a clé amovible 19
10.7 Montage et raccordement d'un haut-parleur 20
10.8 Module relais 20
10.9 Résistances 20

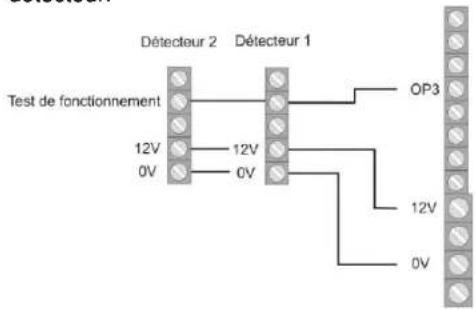

10.10 Essai de fonctionnement 21
10.11 Mémoire d'alarmes de détecteur 21

11 Terminologie 22
12 Terminologie générale 23
13 Example d'installation 24
14 Premiere mise en service 30
15 Programmation 31

15.1 Mode de programmation 31
15.2Vue d'ensemble du menu de programmation 32
15.3 Reglage au niveau du menu de programmation 40
15.4 Fonction de test 69

16 Fiche technique. 72
17 Dégannage 73
18 Index 74
19 Plan du système. 75

FR

4 Consignes de sécurité

! AVERTISSEMENT !

Pour éviter les incendies et les blessures, tener compte des consignes ci-dessous :

Fixer solidement l'appareil a un endroit sec a l'intérieur.
Veiller a ce que la ventilation de la centrale soit suffisante.
- Ne pas exposer la centrale à des températures inférieures à -10°C ou supérieures à 55°C.
La centrale a ete conue pour etre utilise quiequivalent a l'intérieur.
L'humidite maxime ne doit pas dépasser 90% (sans condensation).
- S'assurer qu'aucun objet metallique ne puisse etre introduit dans la centrale.
- Ne réaliser tous les travaux sur la centrale qu'après l'avoir mise hors tension.

! ATTENTION !

Prendre les mesures de précaution ci-dessous pour que l'appareil fonctionne toujours parfaitement :

L'alimentation en 12 V c.c. de la centrale est réalisée par un transformateur intégré.
Le branchement du transformateur aux 230 V c.a. du secteur est réalisé par le biais d'une ligne séparée protégée contre les courts-circuits.
- Les travaux de branchement au secteur sont soumis à la réglementation en vigueur dans le pays correspondant.
- Une pile de 7 Ah se charge de l'alimentation en cas de panne secteur.
- La consommation maximale des composants raccordés ne doit jamais dépasser 1 A.
- Toujours replacer les fusibles par des fusibles de même type et jamais avec des fusibles plus puissants.

Sur les centrales d'alarme antieffraction en général :

Des travaux d'installation non conformes ou Incorrects risquent d'être à l'origine d'erreurs d'interprétation des signaux et donc d'entrainer de fausses alarmes. Les frais occasionnés par déventuelles interventions des pompiers ou de la police, par exemple, sont à la charge de l'utilisateur de la centrale d'alarme. Lire donc attentivement l'intégrality de la presente notice et tener compte, lors de l'installation du système, de la désignation exacte des cables et des composants utilisés.

5 Livraison et accessoires nécessaires

Livraison :

• Centrale d'alarme antieffraction
• Élement de commande à afficheur
• Instructions d'installation
• Instructions de service

Les éléments suivants sont nécessaires en complément :

Detecteur d'alarme

Emetteur de signaux

Pile 12 V/7Ah

Répartiteur

Cable

Disponibles en option :

Module relais

Outillage requis :

Tournevis (petit)

Tournevis cruciforme

Perceuse

Mecha de 6

Mecha de 4

Vis de 6

Vis de 4

le cas échéant, chevilles et plâtre

Fer et fil à souder

Ruban isolant ou gaine thermoretractable

Voltmetre et ohmmetre

Caniveau

Bornes à vis

6 Consignes de raccordement et d'extension

La centrale d'alarme antieffraction est à la base d'un système électronique de sécurité visant à protéger vos biens (teils qu'un appartement, une maison, un garage, un commerce, etc.). Conjointement à d'autres éléments, tels que des détecteurs et des émetteurs de signaux, elle protège les zones à surveiller. L'alarme se déclenché lors d'une tentative d'effraction.

Un élément de commande filaire permet la commande de la centrale d'alarme. Ceci permet de-cache la centrale. Le cas échéant, le raccordement d'un total de 4 éléments de commande est possible. De plus, la centrale prévoit une commande par interrupteur à clé.

La centrale d'alarme antieffraction prévoit 9 zones d'alarme analysées séparément. La centrale vérifie si un certain courant de repos (minimal) passée entre les deux contacts (CCT) de chacune des zones d'alarme. Lors de l'établissement d'un contact entre les deux contacts de la zone d'alarme correspondante, les contacts sont considérés comme fermés et le courant peut passer. En l'absence d'un contact, un passage du courant n'est pas possible et la zone d'alarme est considérée comme ouverte. En cas de changement, l'alarme se déclenché suivant la programmation réalisée. Une surveillance différentielle des zones d'alarme est également possible (DEOL).

\section*{Caracteristiques de la centrale :}

8 zones d'alarme programmables au besoin, chacune d'entre elles pouvant,entre autres,etre programmée comme suit: Immediatement, Temporise, Acces, Agression, 24 heures, Incendie, Technique ou Durées
- 1 zone anti-sabotage pour les détecteurs raccordés
1 zone anti-sabotage pour les émetteurs de signaux raccordés
- 3 sorties à transistor être affectées à un certain événement (alarme, incendie, agression,...).
- Bloc d'alimentation interne (230 V c.a./12 V c.c.) destiné à l'alimentation de la centrale, des détecteurs raccordés et au chargement de la pile.
- Alimentation de secours par le biais d'une pile 12V/7Ah.
- Programmation et utilisation aieses par le biais d'un a quatre éléments de commande.
- L'etat des zones d'alarme et de la centrale d'alarme est visualisé par le biais d'un affichage de texte en clair.
- Verrouillage de zones permettant d'exclure temporairement une ou plusieurs zones de la surveillance.
- Contacts anti-sabotage de la centrale et des éléments de commande
- Mémoire d'alarmes et d'événements

7 Remarques sur le système de sécurité

La centrale d'alarme antieffraction Terxon SX permit, pour chacune des 8 zones d'alarme, de selectionner une configuration quelconque en vue d'une adaptation optimale aux conditions de fonctionnement. De plus, il est conseilé :

• de répartir les détecteurs externes en groupes le plus petits possibles entre les zones (par ex. détecteur Rez-de-chaussée sur la zone 1, etc.), de les activer séparément et autant que possible d'utiliser toutes les zones prévues par la centrale.
• d'utiliser un signal sonore (sirène) d'émetteur de signal plus court que le signal visuel (flash), d'utiliser des durées d'alarme conformes aux dispositions en vigueur dans le pays correspondant. (En Allemagne, la durée d'alarme sonore est limitée à 3 minutes!)
• de ne régler la temporisation qu'à l'issue du contrôle pratique.
• de ne communiquer le code qu'a des personnes de confiance.
• de saisir le code, lors de l'utilisation de la centrale, de manière à ce que des tiers ne puissant pas le voir.
• d'utiliser en général un cable de raccordement des composants (section minimale: 0,6 mm/fil) dont les fils sont munis d'un code couleur.

d'utiliser des codes utiliser et de programmation differents.

Pour des raisons de facilité, il convient d'affector uniformément les fils comme suit :

Rouge: alimentation électric de +12 V

Noir:neutre-terre

Jaune:contactd'alarme

Vert: contact d'alarme

• Utilisez des répartiteurs pour raccorder plusieurs détecteurs à une zone d'alarme. Pour rallonger des cables, il suffit de souder les deux extrémités ou d'utiliser des bornes à vis. Veiller à la présence d'une isolation (ruban isolant, gaine thermoretractable), afin d'éviter les courts-circuits et les fausses alarmes. Tenir compte de l'illustration correspondante à la page suivante.

• Proceder par étape :

• Lire attentivement les instructions de service.

• Faire un plan de l'objet comportant le site de montage des détecteurs et de la centrale ainsi que les cables requis.
• Poser les cables requis.
• Monter les détecteurs et la centrale.
• Brancher le cable de raccordement aux détecteurs et à la centrale.
• Alimenter la centrale en courant électrique (pile, secteur).
• Proceder à la programmation.

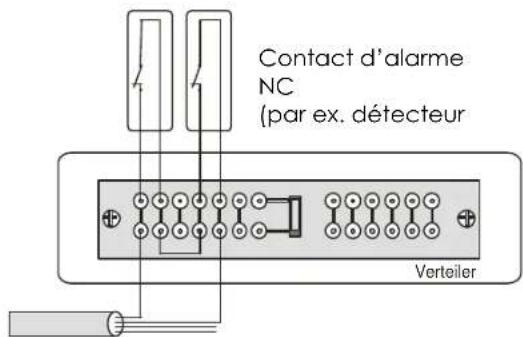

La figure ci-dessous donne une vue d'ensemble de l'utilisation correcte de répartiteurs lors du raccordement de plusieurs détecteurs pour une zone d'alarme :
Cable de raccordement à la

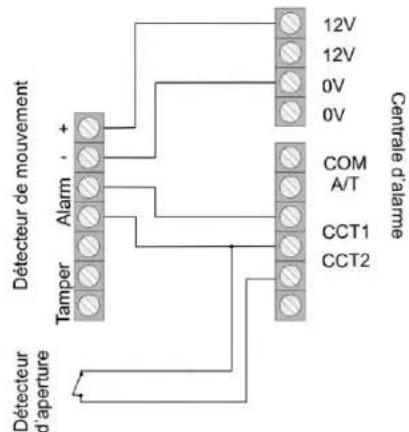

Comme mentionné plus haut, la centrale d'alarme analyse les zones d'alarme par le biais du courant qui y passe.

Les détecteurs utilisés dans le cadre de la technique d'alarme sont la plupart du temps des contacts à ouverture. Cela signifie qu'en cas d'alarme les détecteurs coupent le circuit de la zone d'alarme. Ces détecteurs sont appelés « contacts à ouverture » ou encore N.C. (normally closed ou normalement fermés) et ils sont raccordés comme suit (le pont entre CCT doit être retire):

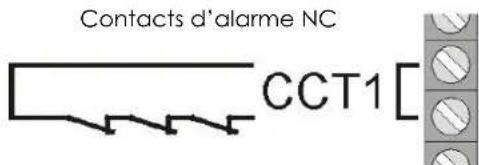

Contacts d'alarme NC

CCT1

Le raccordement en groupe de plusieurs contacts d'alarme est en partie nécessaire dans une zone. Raccordez les contacts à ouverture en série.

Le raccordement de contacts à fermeture, tels que des boutons-poussoirs à actionner en cas d'aggression, n'est pas possible avec cette centrale.

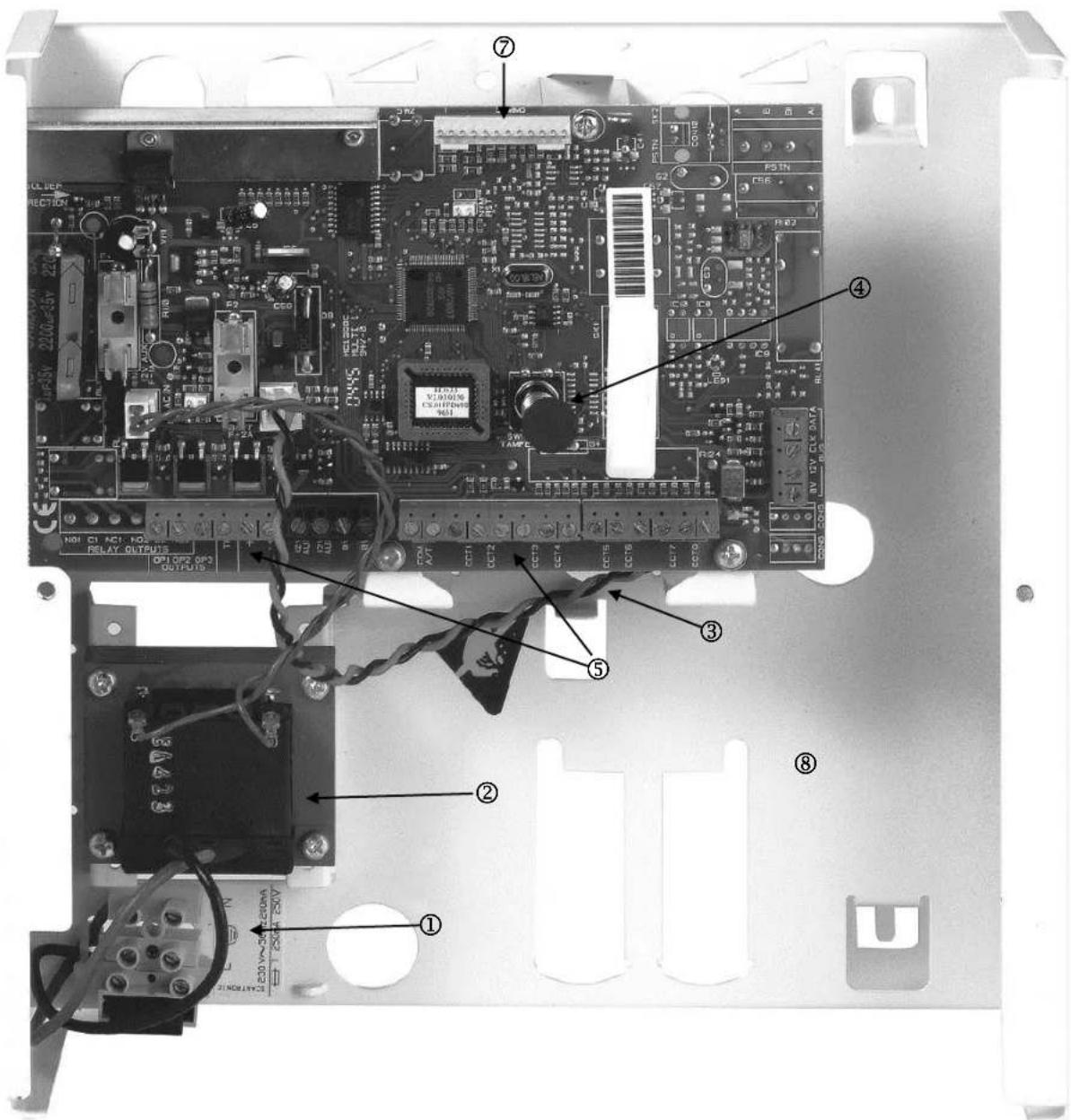

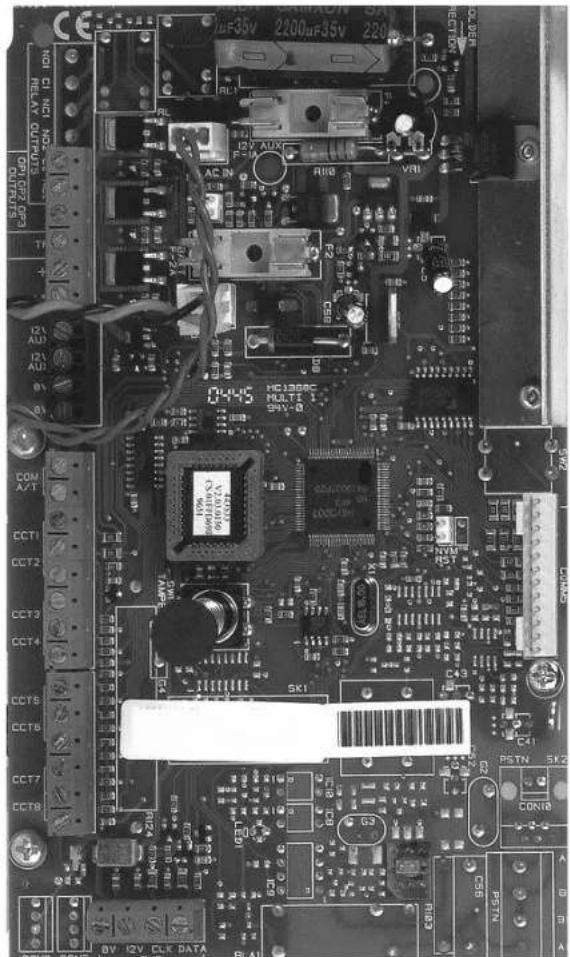

8Vue d'ensemble des composants du boitier

① Raccordement de l'alimentation secteur 230 V à fusible principal (T 250 V 250 mA).
② Transformateur 230 V c.a. / 12 V c.c.
③ Borniers à vis de raccordement de la sirène, du flash, de la sortie programmable, du haut-parleur, du bloc d'alimentation 12 V c.c. et des zones d'alarme
④ Contact anti-sabotage du boitier de la centrale d'alarme.
⑤ Bornier de raccordement de la pile de secours.
⑥ Bornier de raccordement des éléments de commande.
⑦ Borne de raccordement des sorties à transistor supplémentaires ou du module transistoren option.
⑧ Emplacement destiné à la pile de secours 12 V (7Ah) et au cable.

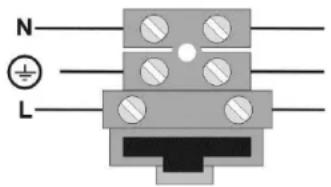

Consigne de raccordement AUX 230 V

Ne pas encore mesure sous tension à ce moment-là!

Raccorder la borne d'alimentation secteur comme suit :

Neutre (bleu)

Terre (vert/jaune)

Phase (noir)

9 Instructions de montage

9.1 La centrale

Fixer la centrale sur une surface lisse, sèche, exemple de vibrations et résistante à la chaleur. Le cable d'alimentation électrique de la centrale d'alarme ainsi que celui des zones d'alarme et des émetteurs d'alarme (sirène, flash et le cas échéant, haut-parleur) doivent être discrets, si possible posés sous crépi ou passer dans un caniveau.

• Ouvoir le boîtier de la centrale d'alarme en desserrant les vis du boîtier à l'aide d'un tournevis cruciforme, puis en étant le couvercle du boîtier de la centrale.
• La platine de la centrale est solidement fixée par trois vis sur les supports de la platine dans le boîtier. Les détacher etsterolir la platine.Dans ce cadre,le connecteur du transformateur peut être débranché de la platine.
• Utiliser à présence le boîtier de la centrale en tant que gabarit pour tracer les trous de fixation.
• Percer trois trough (au moins 4 mm Ø, 4,5 cm de long) aux endroits prévus à cet effet.
• Monter le boitier de la centrale et introduire les cables dans ce dernier.
• Ne serrer fermement les vis de fixation que lorsque le câblage est terminé. Remettre ensuite la platine et fermer le boîtier de la centrale à l'aide du couvercle.

9.2 Les elements de commande

Les éléments de commande doivent également être montés sur une surface lisse, sèche et exemple de vibrations. La hauteur de montage joue un role important. Il convient de laCHOISIR DE MAJNIÈRE à ce que tout utilisateur puisse lire facilement les affichages et utiliser les touches de commande.

• Relever le couvercle de l'objet de commande et restirer les vis en face inférieure de l'objet.
  Utiliser le boitier en tant que gabarit pour tracer les trous à percer.
• Percer trois trough (au moins 4 cm Ø, 3 cm de long) aux endroits prévus à cet effet.
• Introduirementant les cables reliant I'elément de commande à la centrale (voir à la page suivante).
• Brancher l'élément de commande aux composants externes.
• Réaliser les réglages nécessaires sur l'objet de commande.
  Fixer maintainant le boitier de I'elément de commande au mur. Remetre le panneau avant avec la platine et desserrer fermement les vis de I'elément de commande.

10 Consignes de raccordement

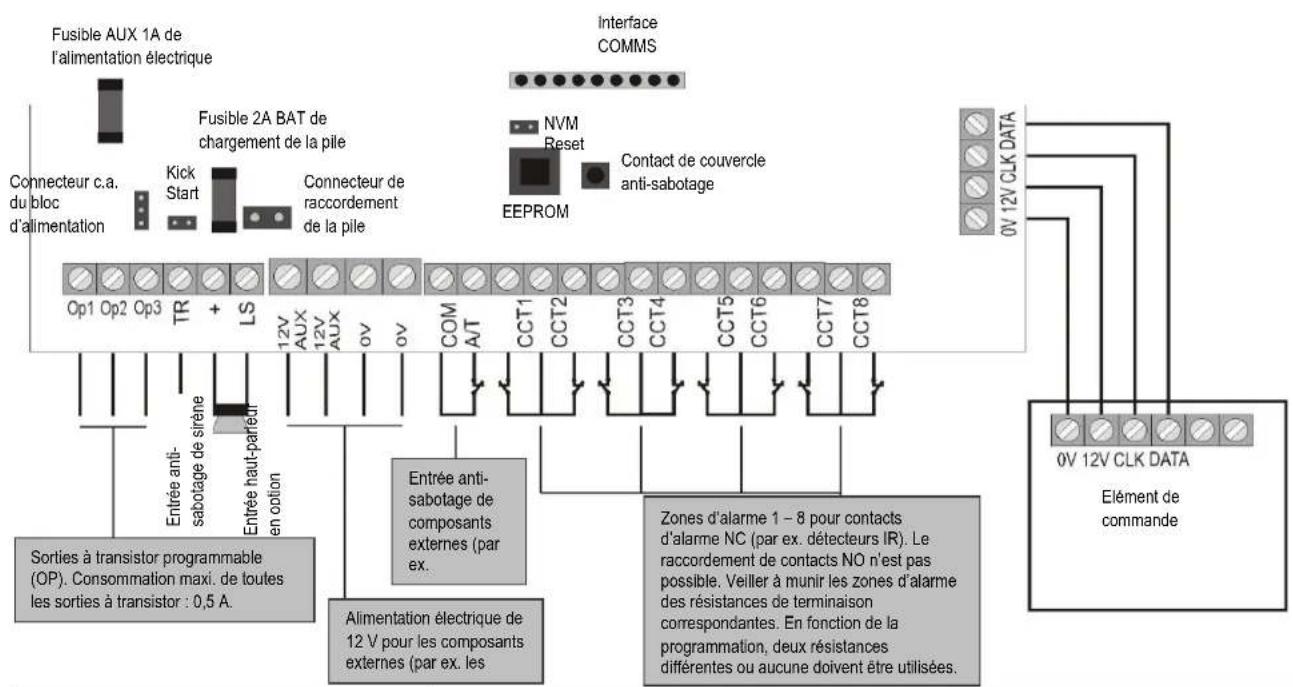

10.1 Centrale

Bornier de raccordement de l'alarme anti-sabotage et des zones d'alarme.

COM A/T: raccordements anti-sabotage des détecteurs CCT 1...8: raccordements des zones d'alarme 1 à 8

Bonnier de raccordement de l'alimentation trique 12 V c.c. d'appareils externes, tels que les détecteurs.

AUX: +12 V de tension de soutien pour les détecteurs 0V: neutre-terre

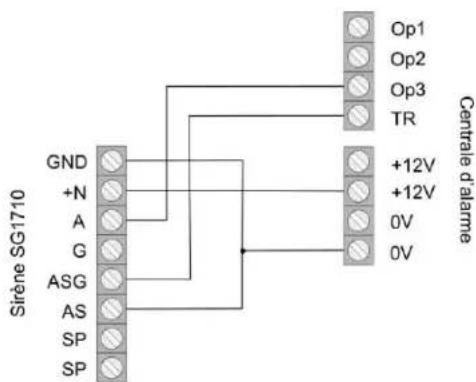

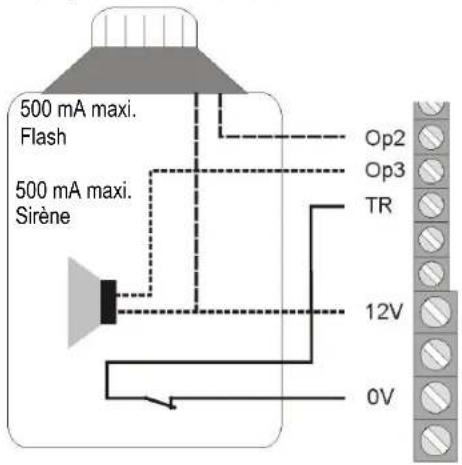

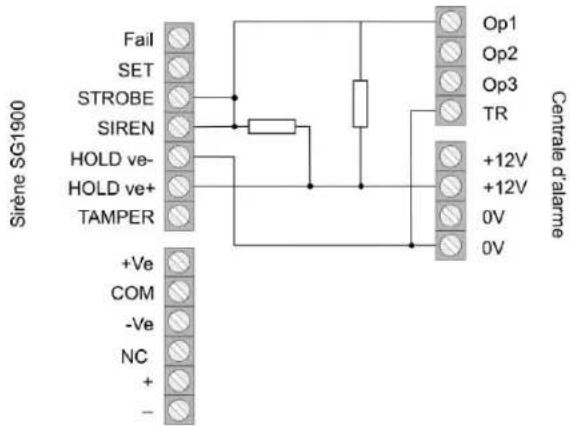

③ Bornier de raccordement de haut-parleur, de sorties programmables et anti-sabotage de la sirène.

TR: entrée anti-sabotage de la sirène

• / LS : raccordement de haut-parleur 16 ohms en option

OP1, OP2, OP3: raccordement de la sortie à transistor à collecteur ouvert (par ex. en tant que signal déclencheur du transmetteur téléphonique)

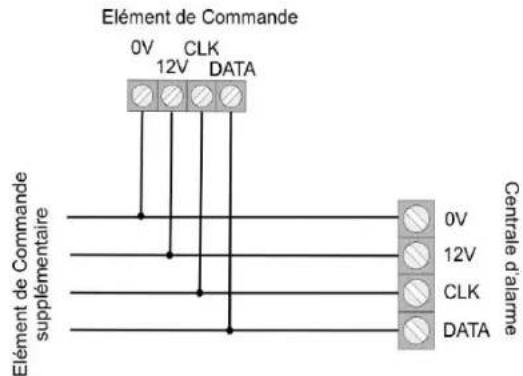

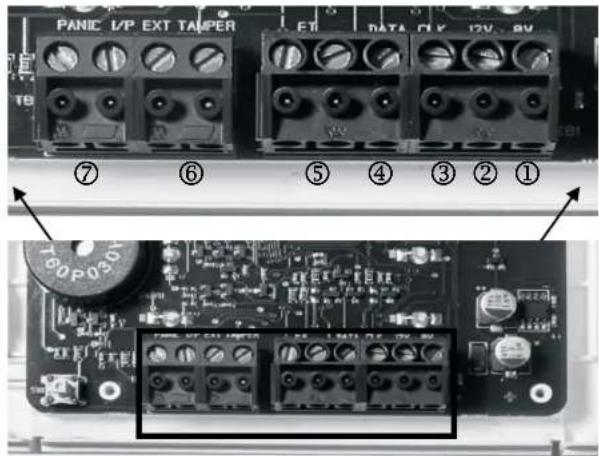

④ Bornier de raccordement des éléments de commande

12V: 12V+ de tension de soutien

0V:neutre-terre

Data: bus de"Données

Clock: bus de"Données

(3)

(4)

①

10.2 Elementes de commande

La centrale d'alarme antieffraction est a même de piloter jusqu'à quatre éléments de commande gérés par un BUS.

Les éléments de commande peuvent être reliés à la centrale d'alarme en années ou en étoile. Raccorder l'élément de commande comme suit :

① à l'élement de commande à proximé/centrale borne de raccordement : 0 V
② à l'élement de commande à proximé/centrale borne de raccordement : 12 V
③ à l'élement de commande à proximé/centrale borne de raccordement : CLK (Clock)
④ à l'objet de commande à proximé/centrale borne de raccordement : DATA (Data)

La longueur maximale du bus de données ne doit pas dépasser 200 m. Pour le câblage des éléments de commande, utiliser un cable d'une section minimum de 0,6 mm.

En complément, il est possible de raccorder les éléments ci-dessous aux éléments de commande :

⑤ ET: un bouton d'arrêt manuel de la temporisation desoirtie. Le contact fonctionne en tant que contactnormalement ouvert (NO) et doit être fermé en vued'une activation.
xt. Tamper : une entrée supplémentaire sur l'objet de commande à laquelle un contact anti-sabotage (NC) externe peut être raccordé. Le contact doit s'ouvoir pour déclencher une alarme anti-sabotage.
⑦ PANIC I/P: cette sortie n'a pour le moment aucune fonction.

REMARQUE: les cables de raccordement doivent être introduits par le haut dans les points à serrage.

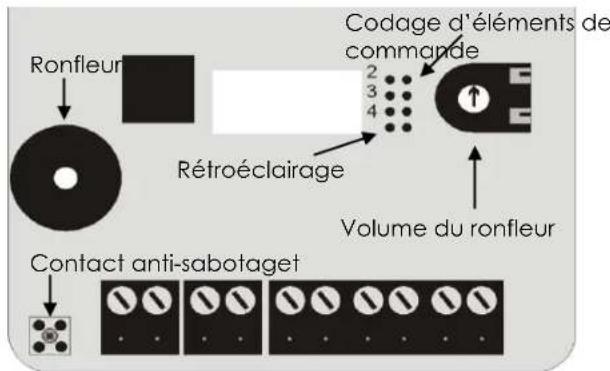

Codage des éléments de commande :

Elément de commande 1: jack enchachieable retire
Eléments de

commande 2 à 4: jack enchachieble mis en conséquence sur la broche ayant le nombre 2, 3, ou 4.

Retroeclairage :

Retroeclairage act: jack enchiable mis.

Connecteur	Signification
Connecteur du bloc d'alimentation c.a. (AC IN)	Raccordement du bloc d'alimentation 230 V
Pont Kick Start (KS)	Relier les deux contacts de ce pont à serrage pour démarrer la centrale d'alarme sans alimentation électrique 230 V.
Connecteur de raccordement de la pile (+-)	Connecteur de raccordement de l'alimentation de secours (7Ah).
Interface COMMS	Raccordement des sorties à transistor supplémentaires
Pont NVM Reset (NVM RST)	Relier les deux contacts de ce pont à serrage pour réinitialiser la centrale d'alme.
Fusibles (BAT F-2A / 12VAUX F-1A)	Toujours replacer les fusibles par des fusibles du même type. Veiller à ce que le contact du portefusible et du fusible soit toujours bon. Dans le cas contraire, des anomalies de fonctionnement risquènt de se produit.
Entrée anti-sabotage de sirène (TR)	Dans le cadre de modèles de sirène autoalimentés, cette entrée doit être reliée directement à la sortie anti-sabotage de la sirène. Dans le cas contraire, le contact anti-sabotage de la sirène doit être utilisé dans la boucle entre l'entrée TR et 0 V. En l'absence d'une sirène, l'entrée TR doit être reliée directement à la sortie 0 V.
Haut-parleur en option (LS)	Permet de raccorder un haut-parleur 16 ohms de signalisation d'alarme interne.

10.3 Detecteurs

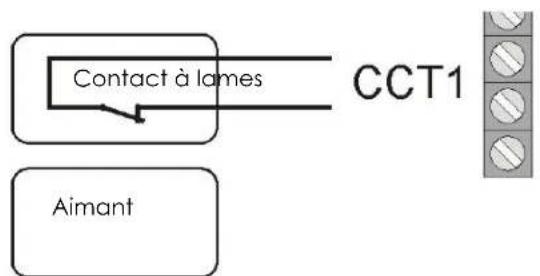

10.3.1 Détecteurs d'ouverture de portes et de fenêtres

Les détecteurs d'ouverture sont utilisés dans le cadre de la surveillance de fenêtres et de portes. Afin de pouvoir activer la temporisation d'entrée-sortie, il convient d'installer au moins un détecteur d'ouverture sur la porte d'accès principal au niveau de laquelle un élément de commande a également été monté.

Pour des raisons de facilité, il convient de ne pas utiliser plus de dix détecteurs d'ouverture par zone d'alarme. Lors du retrait de l'aimant du contact à lames souples, le contact de commutation s'ouvre et la zone d'alarme est interrompue. Lire à ce sujet également la notice fournie avec le détecteur d'ouverture.

Exemple de raccordement :

10.3.2 Deteceurs de mouvement infrarouges

Les détecteurs de mouvement infrarouges détectent l'agitation thermique infrarouge d'êtres vivants et ne doivent être utilisés qu'en intérieur. Pour des raisons de facilité, éviter de prévoir des détecteurs de mouvement et des détecteurs d'ouverture dans une même zone.

Exemple de raccordement :

10.3.3 Deteurs de fumée

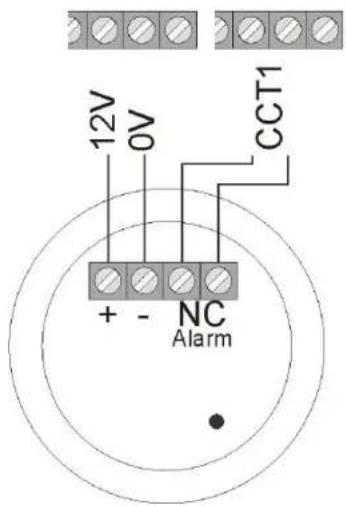

La presente centrale d'alarme antieffraction permet le raccordement de détecteurs de fumée. Pour ce faire, programmer le type de zone « Feu » ou « Détector d'incendie » suivant la fonction du détecteur de fumée. Cette programmation entraîne l'advertissement des personnes représentes par l'émission d'une alarme sonore particulière (tonalité d'alarme à impulsions).

10.3.4 Deteceurs acoustiques de bris de vitre :

Les detecteurs analysent lessons généres lors du bris de la vitre.

10.3.5 Deteceur passif de bris de vitre :

Les détecteurs passifs de bris de vitre sont fixés directement sur la vitre à surveiller. Seuls des détecteurs passifs de bris de vitre ne nécessitant pas d'alimentation électrique filaire, mais un contact d'alarme exempt de potentiel, peuvent être utilisés.

10.4 Sirene extérieure et flash

Afin de dissuader toute tentative et d'alarme le voisinage, nous recommendons de raccorder une sirène et un flash à la centrale d'alarme.

Tenir compte du fait que ces émetteurs d'alarme doivent être fixés le plus haut possible en extérieur (par ex. sur le pignon) et que les cables soient cachés. La tonalité d'alarme en extérieur risque de générer le voisinage. Respecter dans ce cadre les directives en vigueur dans le pays correspondant. Nous recommendons de ne pas dépasser une durée d'alarme de trois minutes. La signalisation visuelle d'une alarme (flash) continue d'être active jusqu'à acquittement manuel de l'alarme.

Outre la commande de la sirène et du flash, nous recommendons de raccorder le contact anti-sabotage de l'alarme acoustique et visuelle à l'entrée anti-sabotage de la centrale d'alarme. A l'ouverture du boitier de la sirène ou à la coupure de la connexion à cette dernière, le contact anti-sabotage interrompu déclenché une alarme anti-sabotage.

Exemple de raccordement :

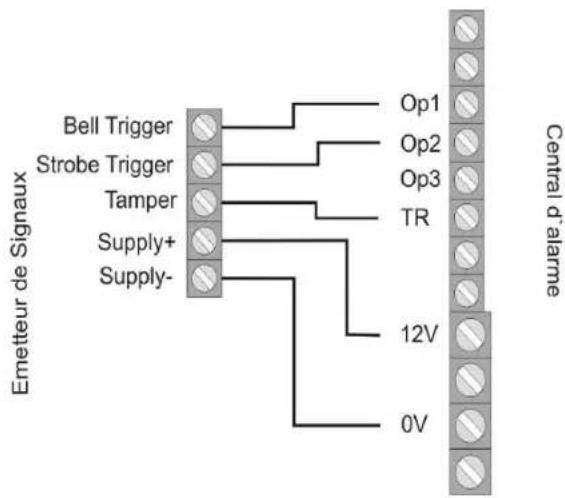

Raccordement d'un émetteur autoalimenté

Le principe de fonctionnement de ces émetteurs d'alarme mixte est axé sur une alimentation électrique continue de la sirène et d'une pile logée dans le boitier de cette-ci

Sur la sortie à transistor de la centrale d'alarme, une tension de maintien de la sirène disparaisant lors d'une alarme (ou coupée par sabotage) est appliquée ou, lors d'une alarme, la centrale d'alarme émet, par le biais de la sortie à transistor, un signal déclenchant la sirène et le flash.

La durée d'alarme de la sirène est régée directement au niveau de l'émetteur de signal. Le flash continue également d'être actif jusqu'à acquittement manuel de l'alarme. Afin de réaliser une installation correcte, il est impératif de tener compte des instructions d'installation de l'émetteur de signal autoalimenté.

Exemple de raccordement :

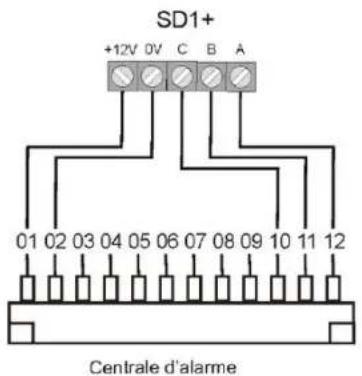

10.5 Transmetteur

Nous recommandons d'utiliser les sorties d'alarme supplémentaires pour raccorder le transmetteur téléphonique à la centrale d'alarme.

A prisent, les sorties peuvent etre raccordees aux entrées d'alarme du transmetteur téléphonique. Veiller a regler sur 12 V la polarite de l'entrée d'alarme sur le transmetteur telephonique (polarite de déclencheur nég.). Tenir egalement compte de la notice du transmetteur téléphonique.

Tenir compte dans ce cadre des informations sur les sorties d'alarme supplémentaires. (Voir la page suivante)

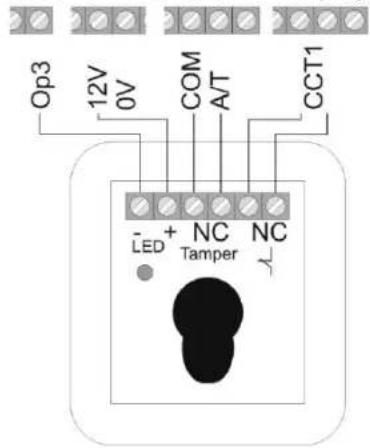

10.6 Interrupteur à clé amovible

Chaque zone permet, dans la mesure ou elle a ete programmee en consequence, le raccordement d'un interrupteur a cle amovible pour activer ou desactiver la centrale d'alarme.

L'utilisation d'interrupteurs à clé amovible à contact impulsionnel ou permanent est possible. Noter, pour les interrupteurs à clé amovible à contact permanent, que les éléments de commande continuè n'tre actifs et que des erreurs d'interpretation risquènt de se produit, lorsqu'un interrupteur à clé amovible est encore actif, alors que la centrale d'alarme a déjà été désactivée par le biais de l'objet de commande. C'est la raison pour laquelle l'utilisation d'interrupteurs à clé amovible à contact impulsionnel est recommandé.

A l'actionnement de l'interrupteur à clé amovible, la temporisation de sortie est activée pour la zone correspondante. A l'issue de cela, la centrale d'alarme est active. Une activation immédiate est également possible dans le cadre de zones en interieur. A l'actionnement suivant la centrale d'alarme passée à l'état désactivé.

Certain interrupteurs à clé amovible sont équipés d'affichages à DEL supplémentaires à mise en circuit externe possible. Le cas échéant, celles-ci peuvent être mises en circuit avec les sorties programmables (OP1).

10.7 Montage et raccordement d'un haut-parleur

Un haut-parleur de 16 ohms en option est raccordé aux bornes LS et+.

Le haut-parleur peut être logé directement dans le boîtier de la centrale d'alarme.

Une autre solution consiste à monter le haut-parleur, en tant qu'avertisseur interne d'alarme supplémentaire, à une certaine distance de la centrale d'alarme. La distance par rapport à la centrale d'alarme ne doit pas dépasser 20m

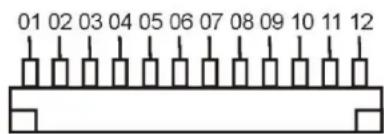

Sorties d'alarme supplémentaires

La centrale d'alarme dispose, sur le bord supérieur de la platine, d'un connecteur de raccordement de sorties à transistor supplémentaires. Le cable à connecteur fourni permet d'utiliser ces sorties. Le brochage du cable est disponible ci-après. Noter que le code de couleur du cable diverge parfois de celui décrit ci-dessous.

Couleur	Fonction
Rouge (1)	Alimentation électrique permanente de +12 V (500 mA maxi.)
Noir (2)	Neutre-terre permanent
Orange/blanc (3)	Non utilisé
Marron/blanc (4)	Entrée de dérangement du téléphone lors d'une coupure de la ligne (+ 12 V en cas de dérangement)
Gris (5)	Sortie supplémentaire 8
Blanc (6)	Sortie supplémentaire 7
Violet (7)	Sortie supplémentaire 6
Bleu (8)	Sortie supplémentaire 5
Vert (9)	Sortie supplémentaire 4
Jaune (10)	Sortie supplémentaire 3
Orange (11)	Sortie supplémentaire 2
Marron (12)	Sortie supplémentaire 1

10.8 Module relais

En remplacement des sorties à transistor supplémentaires, vous pouvez raccorder un module transistorà huit transistorcommuteurs. Tener compte à ce sujet des consignes figurant sur le module relais.

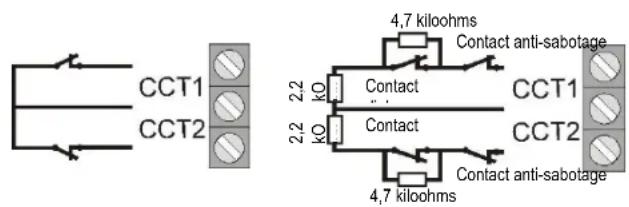

10.9 Résistances

Le système d'alarme peut surveiller les zones de deux facons.

A: zone fermée NC (aucune résistance n'est utilisée)
B: zone fermée 2,2 kiloohms (deux résistances sont utilisées)

Dans la première variante, le système ne peut détector que si la zone a été ouverte et percoit toujours une ouverture comme une alarme de la zone concernée. Les contacts anti-sabotage des divers détecteurs doivent être raccordés séparément dans une zone anti-sabotage. Les exemples de raccordement décrits dans les générées instructions concernant la variante A (sans résistance).

Dans la seconde variante, la centrale surveille le contact anti-sabotage et le contact d'alarme d'une zone. Dans ce cadre, la centrale d'alarme est a même de désigner si le changement au niveau de la résistance est une alarme ou un sabotage. Noter que deux valeurs de résistance sont disponibles.

A:2,2 kiloohms (rouge rouge rouge or)
B:4,7 kiloohms (jaune, violet, rouge, or)

Tenir compte des deux variances de montage des détecteurs :

A:

B：

10.10 Essai de fonctionnement

Pour l'essay de fonctionnement, la sortie OP3 doit avoir ete programme en consequence (fonction 83, option 5). Si I'utiliseur active la fonction d'essay de fonctionnement, le systeme active la DEL de detection de mouvement du détecteur.

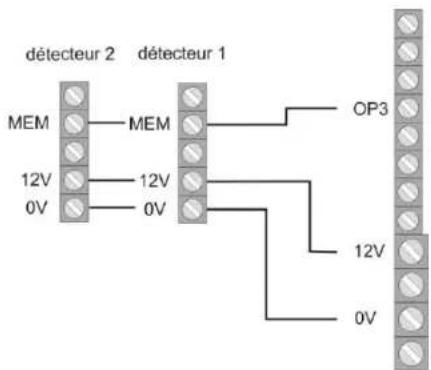

10.11 Mémoire d'alarmes de détecteur

Pour la fonction de mémoire d'alarmes, par ex. pour les détecteurs de mouvement, la sortie OP3 doit avoir été programmesée en conséquence (fonction 83, option 3). Le détecteur ayant déclenché en premier une ligne peut l'enregistrer et le signaler.

11 Terminologie

Préalablement à la programmation proprement dite de la centrale, il convient d'obtenir une vue d'ensemble des termes utilisés. Voici, en premier lieu, une description des types de zones possibles et des propriétés affectées.

NU - NON UTILISE

Une zone, à laquelle rien n'a été raccordé et qui n'est donc pas utilisée, doit être terminée par un pont à serrage et mise sur Non utilisé.

AG - AGRESSION

Cette zone déclenché toujours une alarme. Indépendamment du fait que la centrale d'alarme soit activée ou pas. Une alarme anti-aggression peut également être communiquée silencieusement (par ex. par le bianis d'un transmetteur téléphonique en option). Le menu de programmation ne peut être quitté que si cette zone est fermée.

FE-FEU

Cette zone déclenché toujours une alarme. Indépendamment du fait que la centrale d'alarme soit activée ou pas. La signalisation d'alarme a lieu par le blais du renfleur de l'élement de commande et de la sirène extérieure sous forme de tonalité d'alarme à impulsions. Le menu de programmation ne peut être quitté que si cette zone est fermée. Ne raccorder à cette zone que des détecteurs d'incendie munis d'une réinitialisation automatique. Dans le cas contraire, une alarme se déclenché à nouveau lors de la réinitialisation.

AL - Alarme normale

Lorsque la centrale d'alarme est active, cette zone déclenché immeditatement une alarme lorsque l'etat de la zone d'alarme change (par ex. à l'ouverture du contact d'alarme NC). Le menu de programmation peut être quitter même si cette zone est ouverte.

24Heures

Cette zone déclenché toujours une alarme immédiate. Lorsque la centrale d'alarme antieffraction est active, la signalisation d'alarme a lieu par le biais du renflleur de l'élement de commande et du haut-parleur de la centrale d'alarme. A l'état actif, la sortie sur sirène est également activée. Lors du verrouillage d'une zone 24 heures, ceci n'est valable que pour l'état désactivé. Le menu de programmation ne peut être quitté que si cette zone est fermée.

DI-ENTREE/SORTIE

Lorsque la centrale d'alarme antieffraction est active, cette zone ne déclenchée une alarme qu'à expiration d'une temporisation définie (temporisation d'entrée). Utilise ce type de zone, par ex. pour le détecteur d'ouverture de la porte d'entrée. Lorsque l'objet est quitté, la fermetre de cette zone peut servir àmettre fin à la temporisation de sortie. Le menu de programmation peut être quitté même si cette zone est ouverte.

RE-ENTREE ROUTE

Cette zone ne déclenché pas d'alarme lorsquela temporisation d'entrée a eté activéeAAParavant par une zone Entrée/Sortie. Une alarmé immediate a lieu en l'absence de temporisation d'entrée activéeAAParavant. Utiliser ce type de zone, par ex. pour un détecteur de mouvement dans le vestibule orienté en direction de la ported'entrie (munie d'un détecteur d'ouverture). Ce détecteur peut etre utilise en tant que détecteur d'entrée/sortie lorsd'une activation interne.Le menu de programmation peut etre quittememe si cette zone est ouverte.

CH - DETECTEUR DE VIBRATIONS

Cette zone est nécessaire aux détecteurs de vibrations plus ou moins anciers. Contacter le cas échéant l'assistance téléphonique.

TE-TECHNIQUE

A l'etat désacté, une zone technique déclenchée une alarme par le biais de l'objet de commande et le transmetteur téléphonique optionnel. Aucune alarme n'est déclenchée à l'objet actif. Si une alarme devait se produit dans cette zone, à l'objet actif, cet événement est visualisé à la désactivation de la centrale. Utiliser ce type de zone, par ex. pour des détecteurs d'eau. Le menu de programmation ne peut être quitté que si cette zone est fermée.

KB-CLE BOITE

A l'ouverture de cette zone, l'événement correspondant est inscrit dans la mémoire de la centrale antieffraction. En complément, il peut être communiqué par le biais du transmetteur téléphonique en option. Aucune alarme n'est signalée.

SD - DETECTEUR D'INCENDIE

Cette zone fonctionne comme une zone Feu. Contrairement à ceux de la zone Feu, les détecteurs raccordés à la zone Incendie peuvent être réinitialisés par une brève coupure de l'alimentation électrique, sans que cela ne déclenché une alarme. Cependant, la réinitialisation doit avoir lieu par le biais d'une sortie de commutation. Le menu de programmation ne peut être quitté que si cette zone est fermée.

KM - IMPULSION D'INTERRUPTEUR A CLE AMOVIBLE

Un interrupteur à clé amovible (impulsion) peut être raccordé à la centrale d'alarme antieffraction. Un changement de cette zone modifie l'état de la centrale d'alarme et le fait passer d'actif à inactif ou inversement (à expiration de la temporisation).

Un interrupteur à clé amovible (en permanence) peut être raccordé à la centrale d'alarme antieffraction. Un changement de cette zone modifie l'etat de la centrale d'alarme et le fait passer d'actif à inactif ou inversement (à expiration de la temporisation). Veiller à n'utiliser la centrale que par le bias de l'interrupteur amovible. Lorsque l'etat n'est pas clair, par ex.: interrupteur amovible fermé et désactivé sur l'élement de commande, la centrale risque de se reactiver.

AM-ANTI-MASQ

Ce type de zone n'a aucune fonction dans le cadre de la centrale d'alarme antieffraction Terxon SX.

FB-FORBIKOBLER

Une telle zone fonctionne conjointement à un verrou à code ou un dispositif de contrôle d'accès. Cette zone fonctionne comme une zone d'entrée/sortinge normale. Lors du déclenchement de cette zone pendant la durée de sortie, le système met immédiatement fin à la durée de sortie et active la centrale d'alarme antieffraction. Lors d'un déclenchement de cette zone lorsque la centrale d'alarme est active, celle-ci démarre la temporisation d'entrée.

12 Terminologie générale

ZONE

On appelle « zone » un ou plusieurs détecteurs reliés à la centrale d'alarme antieffraction par le biais d'une entrée CCT. Une zone est considérée comme fermée ou déclenchée, lorsque le circuit CCT est interrompu par un détecteur (détecteur de mouvement, contact magnétique,...) (pour NC), ou à l'issue du changement de la valeur de la résistance (pour DEOL). Une zone est considérée comme fermée ou au repos, lorsque le circuit CCT est fermé (pour NC) ou lorsque la tension de ligne de la centrale est comprise dans les limites correctes (pour DEOL).

CENTRALE D'ALARME ANTIEFFRACTION ACTIVEE

A l'etat actif, la centrale d'alarme antieffraction survoie la presence de changements au niveau de la tension de ligne de toutes ces zones et elle déclenché une alarme locale et le cas échéant externe.

CENTRALE D'ALARME ANTIEFFRACTION DESACTIVEE

A l'etat inactif, la centrale d'alarme antieffraction surville uniquement les zones qui sont toujours actives, telles que les zones 24heures, Technique, Feu et Detecteur d'incendie. Une alarme par l'une de ces zones entraine la plupart du temps une alarme interne.

INTERNE/EXTERNE ACTIVE

Outre l'activation complète de la centrale d'alarme antieffraction, l'activation de certaines zones (B, C, D) uniquement est également possible. Ceci permet d'être chez soi et d'activer et donc de protéger tout de même certaines zones. Ce type d'activation porte le nom d'« interne »

ALARME INTERNE

Dans le cadre d'une alarme interne, seul le ronfleur des éléments de commande et le haut-parleur en option sont actifs.

ALARME LOCALE

Dans le cadre d'une alarme locale, la signalisation d'alarme mixte (flash et sirène) est également activée.

ALARME EXTERNE

Dans le cadre d'une alarme externe, une communication par téléphone a également lieu en complément de la signalisation d'alarme acoustique et visuelle.

13 Exemple d'installation

Cet exemple d'installation vise à illustrer l'utilisation de la centrale Texxon SX.

Pour ce faire, nous utilisons un système à deux utilisateurs. Un utilisateur doit pouvoir activer ou désactiver la centrale par l'entrée du code et l'autre par carte clé.

De plus, deux détecteurs, à savoir un détector de mouvement (XEVOX ECO) et un détector d'ouverture (FU7350W) doivent être raccordés au système.

L'interrupteur à clé amovible (SE1000) doit permettre d'activer l'ensemble du système.

Les émetteurs de signaux SG1650 (sirène + flash) servent à la signalisation visuelle et acoustique d'une alarme antieffraction ou anti-aggression.

Nous avons également l'intention de vous fournir une explication détaillée de la programmation des types de détecteurs et des sorties à transistor des émetteurs de signaux externes. Veuillez ne pas encore raccorder le système à l'alimentation électrique ou à une pile! Nous commençons d'abord par le cablage des lignes d'alarme du détecteur de mouvement et du détecteur d'ouverture. Ensuite, nous décrirons le raccordement de la ligne anti-sabotage.

Veuillez utiliser le cable d'alarme 8 fils AZ6360 ou AZ6361 pour le raccordement. La figure ci-dessous illustré le raccordement du détecteur au système.

Notez que le raccordement de la ligne antisabotage nécessite encore deux lignes supplémentaires.
A l'etape suivante, nous raccordons l'objet de commande au système. Veillez à ce que le strap ne soit pas enfiché lors de l'utilisation d'un seul éléments de commande. Raccordez l'objet de commande, comme indiqué, à la centrale.

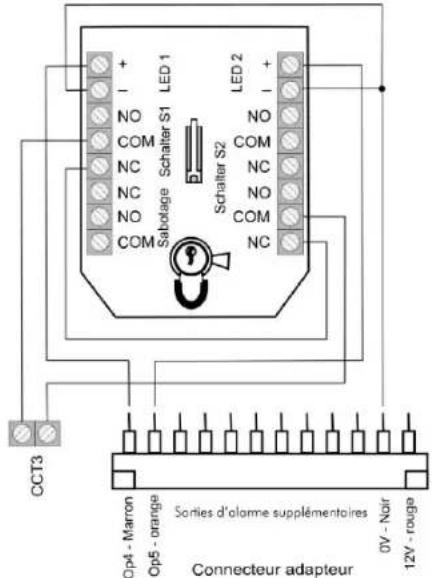

A present, l'interrupteur a clé amovible (SE1000) est raccordé au système. Enfichez à cet effet le cable fourni sur la barrette à bornes pour les sorties commutables supplémentaires. Ces sorties sont nécessaires à la commande des DEL.

Veuillez litre à cet effet également les instructions de service du SE1000. Prière de prendre en considération le réglage d'impulsion de l'interrupteur à clé amovible afin de garantir le mode d'interruption souhaite. Le circuit ci-dessus permet d'activer ou de désactiver le système d'alarme en faisant pivoter la clé dans les deux sens. La ligne antisabotage n'est pas encore raccordée à la centrale. Le réglage des sorties OP et des sorties commutables supplémentaires sera décrit ultérieurement. Les réglages des transistor et des sorties supplémentaires seront décris dans les pages suivantes.

Vous trouvrez ci-dessous le câblage de la ligne antisabotage. Veillez à ce que tous les contacts antisabotage des divers composants soient branchés en série. Ceci n'est pas valable pour la sirène et le flash, car un connecteur antisabotage spécial a été prévu à cet effet sur le système. La figure ci-dessous, complenant un détecteur de mouvement et un interrupteur à clé amovible, illustré le raccordement du contact antisabotage. Le détecteur d'ouverture ne dispose d'aucun contact antisabotage.

Si vous utilisez uniquement des détecteurs sans contact antisabotage, vous veez insérer un pont entre COM et A/T sur le système d'alarme.

Préalablement à la programmation du système, vous trouverez une description du raccordement de la sirène et du flash à la centrale Terxon SX, en tant que derniers travaux de câblage à réaliser. La SG1650 est utilisé à cet effet.

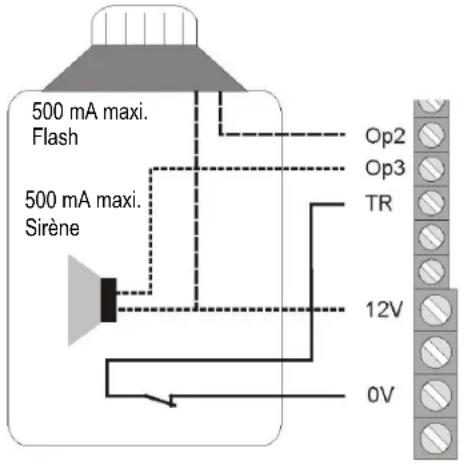

Lors de l'utilisation d'autres sirènes, notez que les sorties à transistor disposant de 500 mA maxi.

La ligne antisabotage du flash et de la sirène est raccordée

par le biais d'un contact particulier du système. Si ne voulez pas utiliser d'émetteur de signaux externe, vous doivent placer un strap entre TR et la masse (0V) de la centrale d'alarme. La figure ci-dessous illustré le raccordement de la SG1650 à la centrale Terxon SX :

Le câblage du système est maintainant terminé.

1. Raccordez la pile 12 V (7,0 Ah) aux bornes de la centrale en respectant les couleurs (rouge = +12 V, noir = 0V).
2. Court-circuit des deux broches du strap enchachieable Kickstart à l'aide d'un tournevis (voir page 14).
3. La DEL verte d'affichage de tension () se net à clignoter et le renflueur des éléments de commande peut être activé. Les données apparaissant sur l'afficheur sont sans importance.
4. Entrez le code utilisé par défaut, à savoir : 1234. Les données apparaissant sur l'afficheur sont sans importance.
5. Verrouillez le boitier de la centrale d'alarme antieffraction avant de la mesure sous tension (230 V).

6. Alimentez la centrale d'alarme antieffraction en 230 V secteur.

7. La DEL verte signalant la mise sous tension ( ) ≈ est allumée en permanence.

8. A l'aide de l'élément de commande, entrez à présent : 0 puis le code de programmation par défaut 7890.
9. L'afficheur indique: MODE TECHNICIEN
10. Vous étés maintainant en mode de programmation de la centrale anti-effraction.

Nous commençons par la programmation des deux zones.

Entrez au clavier 001, puis fin de proceder aux réglages de la zone 1 (déteur de mouvement). Le système affiche ce qui suit:

001:Zone01 Terxon M

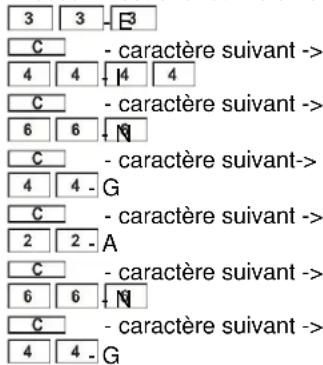

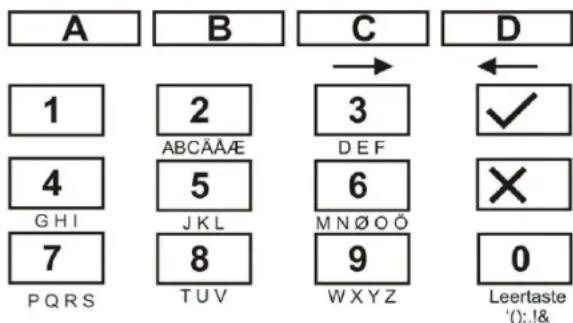

A prsent, you pouze renomer la zone „Zone01" au clavier de I'elément de commande. L'utilisation des touches est la meme que celle d'un téléphone portable. La touche C permet d'avancer et la touche D de reculer.

Pressement la touche affichage est le suivant :

01:DI abcd1 Terxon M

La zone 001 doit être définie en tant que « Immediatement ». Entrez maintainant 03. L'affichage est le suivant :

01:AL a Terxon M

Les touches A, B, C, D permettent de modifier l'affection du détector aux diverses zones. Dans le present exemple de programmation, le détector de mouvement doit être actif dans toutes les zones. Valdez vos entrées par une pression de la touche «vous basculesz de nouveau vers le masque de départ de programmation. Entrez maintenant 002 pour editor la zone 2, puis pressez la touche «l'affichage est le suivant :

002:Zone 02 Terxon M

Renommez la zone auchoix, puis pressez la touche de validation affichage est le suivant :

002:DI abcd1 Terxon M

Nous transformons la programmation et convertissons cette zone en une Entre/Sortie. Entrez 05. L'affichage est le suivant :

002: DI a 1 Terxon M

Une pression de la touche B permet d'ajouter le détecteur à la zone B. Validez ce réglage par une pression de la touche

Le chiffre « 1 » après les partitions indique le groupe de temporisation (1 à 4). Une modification de ce groupe est possible à tout moment dans le menu de programmation (option de menu 201 à 204), . A的前提, il suffit de programmer l'interrupteur à clé amovible sur la zone 3. Entrez 003. Renommez, le cas échéant, la zone, puis pressez la touche de validation affichage est le suivant :

003:AL abcd Texon M

Modifiez la zone en entrant 11 au niveau de l'interrupteur à clé amovible. L'affichage est le suivant :

003:AL a Terxon M

Validatee voire entree par une pression de la touche Veillez a ce que les zones non raccordees 004 a 008 soient sur « Non utilise » (NU). 00 permet de regler au choix la zone correspondante.

L'etape suivant vise à regler la temporisation. Cette dernière indique le temps dont vous disposez pour quitter la zone protégée, préalablement à l'activation du système d'alarme.

Selectionnez 044 à l'aide de l'élément de commande, en mode Installateur, puis pressez la touche L'affichage est le suivant :

044:Sortie A=45
Texon M

Entrez la temporisation totale (de 1 pour 10 s à 6 pour 120 s), puis validez par une pression de la touche La temporisation d'entrée 1 est reglee par le biais de l'option de menu 201.

201:ENTREE 1=45 Texon M

Dans notre exemple, vous disposez de 45 secondes pour désactiver le système d'alarme.
Vous pouvez selectionner des valeurs entre 10 et 120 s.
1 correspond à 10 secondes et 6 à 120 s. Pressez la touche l'issue de la selection.

L'affichage est le suivant :

151:FEU Texon M

Veuillez faire passer le réglage à « Suite à Activ. » en entrant 13. L'affichage passé à

151: MHS Texon M

Le transistor de sortie OP5 « option 152 du menuprogrammeur » doit être programmé sur « désacté » (14).

Validez votre entrée par une pression de la touche Les étapes de réglage de la sortie à transistor OP5, au niveau du menu de programmation : l'option152, sont identiques à celle de la sortie à transistor OP4. Notez que les modifications apportées ne deviennent effectives qu'après que vous ayez quitté le menu de programmation. A present, la DEL jaune est allumée en continu lorsque le système d'alarme est désactifé et elle s'éteint à l'issue de l'activation de celui-ci. La DEL rouge indique que le système est actif.

Pour finir, nous allons décrire les réglages des sorties à transistor OP2 et OP3 destinées à la sirène et au flash de SG1650.

Au repos, (système d'alarme désactivé), les sorties ont un potentiel de 12 V par rapport à la masse. En conclusion, les réglages des sorties des transistor1 et 2 pour la sirène et le flash seront reconnus..

Entrez 082 au clavier, puis validez par une pression de la touche affichage est le suivant :

082: SIRENE Texon M

Entrez maintainant 08 pour selectionner « Suite au flash ». Ceci permet au flash de n'être réinitialisé qu'à l'issue de la désactivation du système d'alarme. Pressez ensuite Le transistor2 doit être sur « Sirene ». Sélectionnez à cet effet l'options de menu 083, puis validez-la par une pression de la touche « entree de 00 et une pression de la touche « mettent la sortie sur « Sirene » Pour modifier la temporisation de la sirène, entrez 041 dans le menu de programmation, puis validez par une pression de la touche « affichage est le suivant :

041: RET.SIR=0 Texon M

Vous pouvez, le cas échéant, entrre une nouvelle valeur pour modifier la temporisation de la sirène. Vous disposez de valeurs entre 0 et 20 min.
Au niveau de la durée de la sirène, vous pouvez selectionner une valeur entre 1,5 min. et 20 min.
Selectionnez à cet effet l'option 042 dans le menu de programmation, puis validez par une pression de la touche Le système affiche ce qui suit :

042: SIRENE =15 Texon M

Nous vous recommendons de conserver cette valeur ou de la réduire à 1,5 min (la durée de la sirène ne doit pas dépasser 3 minutes en Allemagne).

Préalablement à l'ajout des utilisateurs, il convient de tester le fonctionnement du système. Nous commençons par le test des sorties à transistor. A l'etat inactif, 12 V sont appliqués entre OP1 et la masse (0V). Entrez maintainant 091 dans le menu de programmation, puis validez par une pression de la touche

091:TEST:SORT.1 Terxon M

Une nouvelle pression de la touche Permet de réinitialiser la sortie Les options de menu 092 et 093 permettent de tester les sorties OP2 et OP3.

Dans une prochaine etape, vous vérifie que le ronflaur de I'elément de commande fonctionne correctement. Sélectionnez à cet effet l'option de menu 095, puis validez par une pression de la touche Le système affiche ce qui suit :

095:TEST:CLAVIER Texon M

Une tonalité continue retentit simultanément. Le ronflaur fonctionne. Validez par une pression de la touche

Ensuite, il convient de vérifier le fonctionnement des déteceurs. L'option de menu 097 est disponible à cet effet. A l'issue de l'entrée de cette option, validez par une pression de la touche affichage est le suivant:

097:TEST DECT Terxon M

Ouvrez maintainant la zone 02. Une double tonalité retentit et l'affichage est le suivant :

A:ZONE 02 Texon M

Refermez cette zone, puis pressez de nouveau la touche pourmettre fin au test de détecteur. Executeze ce test également pour les autres détecteurs.

Si vous utilisez un haut-parleur avec le système d'alarme, vous pouvez le tester à l'aide de l'option 094 du menu de programmation.

Tous les réglages ont donc été réalisés au niveau du menu de programmation. Quittez le menu de programmation en entrant 099, puis en validant par une pression de la touche «vous est maintainant au niveau du menu utilisé.

Deux autres utilisateurs doivent être ajoutés
ultérieurement au système. Le premier utilisateur (Bernd) activera et désactivera le système en entrant un code et le second (Anna) à l'aide d'une carte clé.
Entrez le code administrateur 1234 dans le menu utilisateur.

SELECTION:? Terxon M

Entrez maintainant 4 au clavier. L'objet de commande affiche :

ANCIEN CODE: -Texon M

Entrez maintenant le code de l'utilisteur 2. Ce code est le suivant : X002. Pressez la touche ^ affichage est le suivant :

U02:UTIL02 TexonM

Modifiez à présent le nom au clavier du panneau de commande, à savoir dans notre exemple BERND.

U02: BERND Texon M

Validez par une pression de la touche

Le système vous invite maintainant à entrer un code.

UTIL 02= TerxonM

Entrez, par exemple, 1111 et validez par une pression de la touche Ce code permet d'activer et de désactiver le système.

L'utiliseur Anna, qui activera et désactivera le système à l'aide d'une carte clé, est ajoute à l'étape suivante. Entrez, à cet effet, le code d'administrateur 1234 puis 4 au niveau du menu utilisateur. L'affichage est le suivant :

ANCIEN CODE: -Texon M

Entrez maintenant le code de l'utilisateur 3. Ce code est le suivant : X003. Pressez la touche

L'affichage est le suivant:

U03:UTIL 03 Texon M

Renommez en ANNA et validez par une pression de la touche L'affichage est le suivant :

U03:ANNA Terxon M

A l'issue d'une pression de la touche de validation, l'affichage est le suivant :

UTIL 03: Terxon M

Positionnez maintainant la carte cle devant I'element de commande. Une double tonalite retentit. L'apprentissage de la carte cle a reussi. Le cas echéant, vous pouvez memoriser un code secret en complément pour cet utilisateur. Dans ce cas, l'utilisateur pourrait activer le système d'alarme par code ou par carte cle. Pour activer la centrale Terxon SX, veuillez entre le code ou tener la carte cle devant le système. Le système affiche ce qui suit :

SELECTION: ?

Terxon M

Une pression de la touche A ou de la touche permet maintenant d'activer l'ensemble du système. Les touches B, C et D permettent de selectionner diverses partitions. Vous pouvez donc, dans le cas de notre exemple d'installation, par le biais d'une activation de la partition B, n'activer que le détecteur d'ouverture et surveiller ainsi les portes de sortie.

L'installation du système est maintainant terminée.

Si vous voulez utiliser les émetteurs de signaux SG1710 ou SG1900 au lieu de SG1650, veuillez utiliser les plans de branchement suivants.

Lors du raccordement de SG1900, utilisez les résistances (1 kilo-ohm) fournies. Ne pas oublier de modifier le raccordement de la pile interne et de la faire passer de NC à Battery (-).

Lors de l'utilisation de la sirène, la sortie à Transistor (menu de programmation : option 081-083) doit être sur Sirène (00).

Veuillez également ire attentivement les instructions de service des émetteurs de signaux correspondants, à cet effet.

14 Première mise en service

Tous les travaux préalables à l'installation ont été réalisés et les principaux termes de la centrale sont maintainant connus. La centrale peut être mise en service à partir.

1. Raccorder à cet effet la pile 12 V (7,0 Ah) aux bornes de la centrale en respectant les couleurs (rouge = +12 V, noir = 0V).
2. Court-circuiter les deux broches du strap enfichable Kickstart à l'aide d'un tournevis (voir page 14).
3. La DEL verte d'affichage de tension () se met à clignoter et le ronfleur des éléments de commande peut être activé. Les données apparaissant sur l'afficheur sont sans importance.
4. Entrer le code utiliser par défaut.
   A savoir : 1234. Les données apparaissant sur l'afficheur sont sans importance.
5. Verrouiller le boitier de la centrale d'alarme antieffraction avant de la mesure sous tension de 230 V.
6. Alimenter la centrale d'alarme antieffraction en 230 V secteur.
7. La DEL verte signalant la mise sous tension () est allumée en permanence.
8. A l'aide de l'élement de commande, entre à partir: 0 puis le code de programmation par défaut 7890.
9. L'afficheur indique: MODE TECHNICIEN
10. Une fois le menu de programmation de la centrale d'alarme antieffraction atteint, la programmation peut commencer.

15 Programmation

15.1 Mode de programmation

Toutes les entrées du menu de programmation sont réalisées au clavier. L'afficheur à cristaux liquides fournit des informations sur les données entrées. Pour plus d'informations sur les diverses options de programmation, voir page 30.

Pour modifier une option :

1. Entrez d'abord, au clavier, le numero à trois chiffres de l'options de menu (par ex. 001 pour la zone 1), dont il convient d'afficher ou de modifier les propriétés. Validate les entrées par une pression de la touche L'afficheur a cristaux liquides affiche l'options de menu selectionnée.
2. Si une modification du réglage n'est pas souhaïée, pressez la touche
3. Dans le cas contraire, entrez Maintainant la nouvelle valeur au clavier. La valeur concennee est disponible dans le tableau de programmation. La nouvelle propriété apparait sur l'afficheur.
4. Une pression de la touche met de valider la nouvelle valeur.
5. La sélection d'une nouvelle option n'est possible qu'à l'issue de l'affichage de MODE TECHNICIEN sur l'affeur à cristaux liquides.

Pour quitter le menu de programmation :

1. L'afficheur à cristaux liquides indique: MODE TECHNICIEN.
2. Tapez 099 et validez l'entrée par une pression de la touche Entrée. L'afficheur à cristaux liquides indique : SORTIE TECH?

3. Validez votre entree par une pression de la touche . Pour ignorer la saisie, pressez la touche × .

4. A l'issue de la validation de l'entrée par une pression de la touche, la centrale d'alarme vérifie l'état système actuel. En l'absence d'anomalies de fonctionnement, la centrale d'alarme returne en mode de fonctionnement normal.
   Vous avez quitté le menu de programmation. La centrale est désactivée.

5. En presence d'anomalies de fonctionnement, celles-ci sont affichees par le système. Les anomalies de fonctionnement suivantes sont possibles:

6. Contact anti-sabotage de la centrale d'alarme ou de l'élement de commande ouvert.
   Absence d'alimentation secteur ou d'alimentation a pile

7. Présence d'une zone ouverte déclenchant immédiatement une alarmé même lorsque la centrale d'alarme est désactivée (24 heures, Feu, Incendie, Sabotage).

Dans le cadre d'une defaillance système, vous ne quittez pas le menu de programmation. Elimínez d'abord toutes les défaillances système affichées et suivez de nouveau les étapes ci-dessus.

Code par défaut
Code de programmation :	7890
Code utilisateur 1 :	1234
Code utilisateur 2 à 16 :	X002....X016(non applicable)
Code d'urgence :	x017 (non applicable)

15.2 Vue d'ensemble du menu de programmation

Configuration du pays (000) Attention: une modification de la configuration du pays entraine, dans le système, le rétablissement de la configuration d'origine pour le pays concerné.

Option	Paramètre (n)	Signification
000	0	UK - Grande-Bretagne
	1	PAYS I - Italie
	2	PAYS EE - Espagne
	3	PAYS P - Portugal
	4	PAYS NL - Pays-Bas
	5	PAYS FR - France
	6	PAYS B - Belgique
	7	PAYS D - Allemagne
	8	PAYS CH - Suisse
	9	PAYS A - Autrique
	X1	PAYS IRL - Irlande
	X2	OEM1
	X3	OEM2
	X4	PAYS FI - Finlande
	X5	PAYS N - Norvège
	X6	PAYS DK - Danemark
	X7	PAYS S - Suède

Configuration de zone (001 à 008 √nh√) Lors de la programmation de zone, vous programmesz d'abord les noms des zones, puis les propriétés de ces dernières.

Option	Paramètre (nn)	Signification
001 - 008	00	NU a -Non utilisé
	01	AG abcd- Agression
	02	FE abcd- Feu
	03	AL a- Alarme normale
	04	24 abcd - 24 heures
	05	DI a1- Entrée/Sortie
	06	RE a1- Entrée Suite
	07	CH a Détect. de vibrations
	08	TE abcd - Technique
	09	KB a - Boîte à clé

	10	SD abcd- Détector d'incendie
	11	KM a- Interrupteur à clé amovible
	12	KF a- Verrou de blocage
	13	AM a - non utilisé
	14	FB abcd1 - zone « Forbikobler »

Outre les propriétés de zones, vous programmesz équivalent les attributs de zones.

Option	Paramètre (nn)	Signification
	X1	C - Carillon
	X2	S - Test de détecteur
	X3	D - Double déclenchement
	X4	O - Verrouillage de zones possible
	X7	1...6 Sensibilité
	B	Surveillance dans la zone B
	C	Surveillance dans la zone C
	D	Surveillance dans la zone D

Code de programmation (020 √annn) √
Option	Paramètre	Signification
020	nnnn	Code de programmation

Option	Paramètre	Signification
021	0	CC+A/T/Aucune résistance NC
	1	ZFS 2K2/AK7 Deux résistances DEOL

Option	Paramètre	Signification
022	0	CARILLON = NON/ Désactivement
	1...9	CARILLON=1..9 Faible...Fort

Alarme interne (025)

Option	Paramètre	Signification
025	0	HP TEMPORISE/Suite à une alarme locale
	1	HP CONTINU/ jusqu'à désactivation

Alarmé lors d'un éché c'd'activation (027)

Option	Paramètre	Signification
027	0	INTERNE /Alarme interne
	1	LOCAL/Alarme locale

Etat Masquer l'affichage (028)

Option	Paramètre	Signification
028	0	LCD NON / Ne jamais masquer
	1	LCD OUI/ Masquer après 180 secondes
	2	LCD CODE/ Masquer après 30 secondes après le code

Temporisation d'alarme externe lors d'une temporisation d'entrée active (029 m)

Option	Paramètre	Signification
029	0	RETARD OUI /Désactivée
	1	RETARD NON /Activée

Réinitialisation de sabotage de zone 031 (n)

Option	Paramètre	Signification
031	0	RAZ AP TECH NON / Aucun code de programmation nécessaire.
	1	RAZAP TECH OUI/ Code de programmation nécessaire

Réinitialisation système (033)

Option	Paramètre	Signification
033	0	RAZ TECH NON Aucun code de programmation nécessaire.
	1	RAZ TECH OUI Code de programmation nécessaire.

Réinitialisation d'alarme anti-aggression
(034 n)

Option	Paramètre	Signification
034	0	AG RAZ UTIL / Réinitialisation utiliser
	1	AG RAZ TECH / Réinitialisation programme

Masquer l'alarme du premier détector (035)

Option	Paramètre	Signification
035	0	EJECTE / Masquer le premier détecteur
	1	REARME / Surveiller le premier détecteur

Réinitialisation de sabotage système
(038 n)

Option	Paramètre	Signification
038	0	RAZ TECH NON / Réinitialisation utiliser
	1	RAZ TECH OUI / Réinitialisation programme

Mode de sortie de toutes les zones
(039√n)

Option	Paramètre	Signification
039	0	A=TEMPO / Durée de sortie
	1	A= CONTACT / Manuel
	2	A= DI / Dernière porte
	3	A= MES CLE / Verrouillage

Auto-activation système à l'issue d'une alarme (040 √)

Option	Paramètre	Signification
040	0	REARM JAMAIS / Jamais
	1	REARM= 1/ Une fois
	2	REARM=2/ Deux fois
	3	REARM=3/ Trois fois
	4	REARM= TJR / Toujours

Temporisation de sirène (041 n)

Option	Paramètre	Signification
041	0	RET.SIR = 0/ Aucune temporisation
	1	RET.SIR= 1,5/ Temporisation de 1,5 min.
	2	RET.SIR=3/ Temporisation de 3 min.
	3	RET.SIR=5/ Temporisation de 5 min.
	4	RET.SIR=10/ Temporisation de 10 min.
	5	RET.SIR=15/ Temporisation de 15 min.
	6	RET.SIR= 20/ Temporisation de 20 min.

Durée de sirène (042)

Option	Paramètre	Signification
042	1	1,5 min
	2	3 min
	3	5 min
	4	10 min
	5	15 min
	6	20 min

Durée de sortie de toutes les zones (044 n)

Option	Paramètre	Signification
044	1	10 s
	2	20 s
	3	30 s
	4	45 s
	5	60 s
	6	120 s

Volume de temporisation d'entrée/sorting (045)

Option	Paramètre	Signification
045	0	Aucun signal
	1...9	1 = faible - 9 = fort

Réaction à une alarme anti-sabotage (046)

Option	Paramètre	Signification
046	0	Alarmé interne
	1	Élément de commande
		Interne + Élément de commande

Date et heures (051

Veuillez tenir compte de la remarque sur le format de la date et de l'heure.

Option	Paramètre	Signification
051	J M A	Saisie de la date
	H M	Saisie de l'heure

Exclusion de zones et de sabotage (052)

Veuillez tenir compte de la remarque sur le format de la date et de l'heure.

Option	Paramètre	Signification
052	0	Possibilité d'exclusion de zones
	1	Possibilité d'exclusion de zones et de sabotage

Réinitialisation d'annulation (053)

Option	Paramètre	Signification
053	0	Option comme pour l'option 033
	1	Réinitialisation utiliser

Comportement de zone pour Interne B

(060)

Option	Paramètre	Signification
060	0	Zone Entrée/Sortie reste zone Entrée/Sortie
	1	Zone d'entrée sortie devient zone d'alarme immédiate

Comportement de zone pour Interne B

(061 √n) √

Option	Paramètre	Signification
061	0	Entrée Route demeure Entrée Route.
	1	Entrée Route devient une zone Entrée/Sortie

Mode de sortie d'Interne B (062)

Option	Paramètre	Signification
062	0	Temps de sortie + faible tonalité
	1	Immédiatement
	2	Silence
	3	Comme mode de sortie d'activation complète

Comportement d'alarme pour Interne B

(063√n)

Option	Paramètre	Signification
063	0	Uniquement l'élement de commande
	1	Haut-parleur et élément de commande
	2	Alarme locale
	3	Alarme externe (sirène et transmetteur téléphonique)

Temps de sortie pour Interne B (065)

Option	Paramètre	Signification
065	1	10 s
	2	20 s
	3	30 s
	4	45 s
	5	60 s

6

120 s

Comportement de zone pour Interne C

(070 n)

Option	Paramètre	Signification
070	0	Zone Entrée/Sortie reste zone Entrée/Sortie
	1	Zone d'entrée sortie devient zone d'alarme immédiate

Comportement de zone pour Interne C

(071 √n) √

Option	Paramètre	Signification
071	0	Entrée Route demeure Entrée Route.
	1	Entrée Route devient une zone Entrée/Sortie

Mode de sortie d'Interne C (072)

Option	Paramètre	Signification
072	0	Temps de sortie plus faible tonalité
	1	Immédiatement
	2	Silence
	3	Comme mode de sortie d'activation complète

Comportement d'alarme pour Interne C

(073√n)

Option	Paramètre	Signification
073	0	Élement de commande
	1	Haut-parleur et élément de commande
	2	Alarmé locale
	3	Alarmé externe (élément de commande + sirène et transmetteur téléphonique)

Comportement de sortie pour Interne C (075)

Option	Paramètre	Signification
075	1	10 s
	2	20 s
	3	30 s
	4	45 s
	5	60 s
	6	120 s

Mode de sortie d'Interne D (076)

Option	Paramètre	Signification
076	0	Temps de sortie plus faible tonalité
	1	Immédiatement
	2	Silence
	3	Comme mode de sortie d'activation complète

Comportement d'alarme pour Interne D (077 n)

Option	Paramètre	Signification
077	0	Élement de commande
	1	Haut-parleur et élément decommande
	2	Alarme locale
	3	Alarme externe (sirène ettransmetteur téléphonique)

Temps de sortie pour Interne D (079)

Option	Paramètre	Signification
079	1	10 s
	2	20 s
	3	30 s
	4	45 s
	5	60 s
	6	120 s

Comportement de la sortie transistor1 (081 √)

Option	Paramètre	Signification
081	00	Sirène
	01	Suite à Entrée/Sortie

	02	Suite à Activ.
	03	Activ. en continu
	04	Réinitialisation de détecteur de vibrations
	05	Essai de fonctionnement
	06	Suite à Prét
	07	24/24
	08	Suite à Flash
	09	Réinitialisation Incendie
	10	Test de sirène (respons. propre)
	11	Confirmation d'activation
	12	Impulsion d'activ. 1
	13	Impulsion de désactiv. 1
	26	Impulsion d'activ. 1
	27	Impulsion d'activ. 2
	28	Impulsion d'activ. 3
	29	Impulsion d'activ. 4
	30	Impulsion de désactiv. 1
	31	Impulsion de désactiv. 2
	32	Impulsion de désactiv. 3
	33	Impulsion de désactiv. 4
	34	Feu
	35	Aggression

Comportement de la sortie transistor2 (082 √in)

Option	Paramètre	Signification
082	Voir le paramètre	de la sortie à transistor 1

Comportement de la sortie à transistor 1 (083 √in) √

Option	Paramètre	Signification
083	Voir le paramètre	de la sortie à transistor 1

Comportement des sorties lors d'une alarme antieffraction (085)

Option	Paramètre	Signification
085	0	En continu jusqu'à désactivation
	1	Réactiver

Temporisation d'entrée supplémentaire

(086 n)

Option	Paramètre	Signification
086	0	Désactivée
	1	Activée

Alarme d'objet de commande

(087√n)

Option	Paramètre	Signification
087	0	Inactive
	1	Active

Mémoire d'événements (090 n)

Option	Paramètre	Signification
090	0	Imprimer le content de la mémoire
	1	Naviguer vers le bas
	3	Naviguer vers le haut
	×	Quitter la mémoire
	✓	Commuter entre Date/heure et Événement

Tester la sortie 1 (091

Option	Paramètre		Signification
091	✓	X	Terminer le test

Tester la sortie 2 (092

Option	Paramètre	Signification
092	✓×	Terminer le test

Tester la sortie 3 (093

Option	Paramètre			Signification
093	✓	X		Terminer le test

Tester le haut-parleur interne (094

Option	Paramètre	Signification
094	✓ ✘	Terminer le test

Tester la sirène de l'objet de commande

(095

Option	Paramètre	Signification
095	✓ ✘	Terminer le test

Test de fonctionnement (097

Option	Paramètre	Signification
097	✓ ✘	Terminer le test

Rétablir la configuration d'origine (098

Option	Paramètre	Signification
098	✓ X	Rétablit les paramètres à la sortie d'usine

Quitter le menu de programmation (099

Option	Paramètre	Signification
099	✓	Quitter le menu de programmation

Définir la langue du menu affché à l'écran (126)

Option	Paramètre	Signification
126	0	Angl. = anglais
	1	Ital. = italien
	2	Esp. = espagnol
	3	Port. = portugais
	4	Holl. = hollandis
	5	Fran. = français
	6	All. = allemand
	7	Norv. = norvégien
	8	Suéd. = suédois
	9	Dan. = danois
	X1	Finn. = finnois

Comportement de la sortie de commutation supplémentaire 1 (151 √n) √

Option	Paramètre	Signification
151	00	Non utilisé
	01	Suite à Feu
	02	Suite à Aggression
	03	Suite à Effraction
	04	Suite à Activ./Désactiv.
	05	Annulation d'alarme
	06	Alarme technique
	11	Panne secteur
	12	Suite à sabotage
	13	Suite à Activ.
	14	Suite à Désactiv.
	15	Zone verrouillée
	16	Suite à Appel d'urgence
	17	Boîte clé
	18	Anti masque
	19	Décteur d'accordie
	30	Impulsion d'activ. 1
	31	Impulsion d'activ. 2
	32	Impulsion d'activ. 3
	33	Impulsion d'activ. 4
	34	Impulsion de désactiv. 1
	35	Impulsion de désactiv. 2
	36	Impulsion de désactiv. 3
	37	Impulsion de désactiv. 4

Comportement de la sortie de commutation supplémentaire 2 (152 √n)

Option	Paramètre	Signification
152	Voir le paramètre	pour sortie de commutation 1

Comportement de la sortie de commutation supplémentaire 3 (153 √nn) √

Option	Paramètre	Signification
153	Voir le paramètre	pour sortie de commutation 1

Comportement de la sortie de commutation supplémentaire 4 (154 √n) √

Option	Paramètre	Signification
154	Voir le paramètre	pour sortie de commutation 1

Comportement de la sortie de commutation supplémentaire 5 (155 √n) √

Option	Paramètre	Signification
155	Voir le paramètre	pour sortie de commutation 1

Comportement de la sortie de commutation supplémentaire 6 (156 √n)

Option	Paramètre	Signification
156	Voir le paramètre	pour sortie de commutation 1

Comportement de la sortie de commutation supplémentaire 7 (157mn)

Option	Paramètre	Signification
157	Voir le paramètre	pour sortie de commutation 1

Comportement de la sortie de commutation supplémentaire 8 (158 √n) √

Option	Paramètre	Signification
158	Voir le paramètre	pour sortie de commutation 1

Inversion des sorties de commutation supplémentaires (159)

Option	Paramètre	Signification
159	0	Non inversée(+ve chute)
	1	Inversée(+ve est appliquée)

Durée de l'impulsion active 1234

(170 n n n n n

Option	Paramètre	Signification
170	00	Stable
	01 - 12	Durée d'impulsion en secondes

Sortie de commutation active en continu

(171 n n n n n)

Option	Paramètre	Signification
171	A B C D	Activer la sortie de commutation
		du secteur actif

Durée de l'impulsion de désactiv. 1 (172 n n n n n

Option	Paramètre	Signification
172	00	Stable
	01 – 12	Durée de l'impulsion en secondes

Sortie de commutation désactivée en continu (173 n n n n n)

Option	Paramètre	Signification
173	A B C D	Activer la sortie de commutation du secteur désactivé

Sortie de commutation pour FEU (174 n n n n n)

Option	Paramètre	Signification
174	0	Sortie de commutation désactivée
	1	Sortie de commutation activée

Sortie de commutation pour Aggression (175 n n n n n)

Option	Paramètre	Signification
175	0	Sortie de commutation désactivée
	1	Sortie de commutation activée

Durée définie pour la première sortie (182√n)

Option	Paramètre	Signification
182	07	7 secondes
	08	8 secondes
	09	9 secondes
	10	10 secondes
	11	11 secondes
	12	12 secondes

Modifier la ligne affichée (183 √n)

Option	Paramètre	Signification
183	16 caractères maxi.	C/D – gauche / droit

Emetteur de signal au feu (184 n)

Option	Paramètre	Signification
184	0	DEACTIVE
	1	ACTIVE

Réinitialisation automatique de l'interrupteur à clé amovible (185 n)

Option	Paramètre	Signification
185	0	DEACTIVEE
	1	ACTIVEE

Affichage de resistance de zone (199

Option	Paramètre	Signification
199	Touches 1 + 3, sélection de zone

Groupe de temporisation d'entrée 1

Option	Paramètre	Signification
201	1	10 secondes
	2	20 secondes
	3	30 secondes
	4	45 secondes
	5	60 secondes
	6	120 secondes

Groupe de temporisation d'entrée 2 (202 n)

voir 201

Groupe de temporisation d'entrée 3

(203)

voir 201

Groupe de temporisation d'entrée 4

(204 n)

voir 201

Version logicielle (199

15.3 Réglage au niveau du menu de programmation

000 Configuration du pays

Ce paramètre permet de donner la configuration de pays correspondante à la centrale d'alarme antieffraction. Les paramétres définis par l'utilisateur sont perdus lors du chargement de la configuration du pays. L'utilisation de l'option de menu 126 (Langue) permet de ne modifier que la langue de l'afficheur de l'élement de commande.

A partir du niveau utilisé :

1. Entrez sur l'objet de commande : 0
2. Entrez le code de programmation : 7890 L'afficheur à cristaux liquides indique : Progr. Modus
3. Entrez sur l'objet de commande: 000
4. L'afficheur a cristaux liquides indique : 000:Land DE
5. Entrez sur l'objet de commande : 5
6. L'afficheur a cristaux liquides indique : 000:Land=F
7. Entrez sur l'objet de commande:
8. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

A l'issue de cela, vous avez défini la configuration pour la France par défaut. Ce réglage est nécessaire pour que les valeurs en mémoire de la vue d'ensemble de programmation correspondant aux valeurs configurées dans la centrale d'alarme antieffraction.

001 à 008 Configuration de zone

L'option Configuration de zone permet de définir le nom de la zone ainsi que ses propriétés.

A partir du niveau de programmation :

1. Entrez sur l'objet de commande: 001
2. L'afficheur à cristaux liquides indique : 001: ZONE 01
3. Le curseur clignote sous la première lecture.
4. Entrez au clavier un nom de zone d'une longueur maximale de 12 caractères.

1. Le terme « EINGANG » apparaissant ci-après remplace le nom utilisé pour la zone. Pressez à cet effet sur l'élement de commande :

1. Lors d'une erreur de frappe, la touche D permet de faire revenir le curseur en arriere.

2. Pour supprimer une dette ou un chiffre, il suffit demettre un caractère d'espacement à la positionconcernée,à l'aide de la touche .0

3. A l'issue de l'entrée d'un nouveau nom de zone, validez-le.
   Presse à cet effet sur l'élement de commande :

A l'issue de l'entrée du nom de la zone, vous entrez les propriétés de cette dernière. Une description de l'entrée des propriétés de zone correspondantes est disponible aux pages 19 et 20 du précédent document. Pour entrer la propriété de zone:

1. Utilisez le clavier pour entrer la propriété de zone et tapez :

00	NU a - Zone non utilisée
01	AG abcd - Aggression
02	FE abcd - Feu
03	Al a - Immédiatement
04	24 abcd - 24 heures
05	DI a 1- Entrée /Sortie
06	RE a 1 - Entrée Route
07	CH a - Détecteur de vibrations
08	TE abcd - zone technique
09	KB a - Boîte à clé
10	SD abcd - Détecteur d'accordie
11	KM a - Interrupteur à clé amovible,impulsion
12	KF a - Interrupteur à clé amovible, encontinu
13	AM - non utilisé
14	FB abcd 1- «Forbikobler»

1. En complément de la propriété de zone, vous entrez le secteur pour lequel la zone doit être surveillée. Une description des secteurs est disponible à la page 20 duprésent document. Utilisez le clavier pour entraîre le secteur à programme et tapez :

A	Cette zone est surveillée, lorsque le secteur A a été activé. L'afficheur à cristaux liquides indique : a
B	Cette zone est surveillée, lorsque le secteur B a été activé. L'afficheur à cristaux liquides indique : b
C	Cette zone est surveillée, lorsque le secteur C a été activé. L'afficheur à cristaux liquides indique : c
d	Cette zone est surveillée, lorsque le secteur D a été activé. L'afficheur à cristaux liquides indique : d

1. Des attributs de zone sont disponibles en complément de la propriété de zone et du secteur de surveillance de la zone. Utilisez le clavier pour programmer des attributs de zone et pressez : X1, X2, X3, X4

X1	AL CT I a - Carillon La centrale émet à chaque fois une tonalité au niveau de l'élement de commande et du haut-parleur, lors du déclenchement d'une zone ayant un tel attribut. Ceci n'est valable que si la centrale d'alarme antieffraction a été désactivée. Cet attribut de zone est disponible pour les zones ayant la propriété Immediatement, Entrée/Sortie, Entrée Route, et Détecteur de vibrations.
X2	AL CT I a - Test de détecteur Les zones ayant cet attribut de zone sont en mode d'exécution de test. Vous utilisez cette fonction de test lorsque vous pensez qu'un détecteur risque de déclencher une fausse alarme. Cette zone passé en mode de test pour une quinzaine de jours. Si cette zone déclenche une alarme au cours de ces 2 semaines, aucune alarme n'est

	émise. Le détector est retire de la surveillance et un message apparait sur l'afficheur. Si cette zone ne déclenché pas d'alarme au cours de ces 2 semaines, le système met fin au test de zone et supprime l'attribut de zone, puis la zone repasse en mode de fonctionnement normal. Cet attribut de zone est disponible pour les zones ayant la propriété Immédiatement, Entrée Route, Technique et Déctector de vibrations.
X3	AL C Dla - Combinaison de zones Les zones possédant cet attribut ne déclenchent une alarme que lorsqu'une seconde zone déclenché une alarme en l'espace de 5 minutes ou lorsqu'une zone est ouverte pendant au moins 10 secondes (par ex. : contacts magnétiques). Cette fonction réduit les fausses alarmes issues de certains détecteurs à un minimum, mais peut entraîner, le cas échéant, la détction tardive d'une effraction ou son passage inaperçu. Cet attribut de zone est disponible pour les zones ayant la propriété Immédiatement ou Entrée Route.
X4	AL C D a - Verrouillage de zones Les zones ayant cet attribut peuvent être verrouillées manuellement et exclues de la surveillance.

1. En complément des propriétés et des attributs de zones, vous pouvez définir des paramétres supplémentaires pour certaines propriétés de zone. Vous doivent ainsi définir la temporisation d'une zone Entrée/Sortie et de la zone Entrée Route, et la sensibilité de la zone Détecteur de vibrations. Utilisez le clavier pour programmer les propriétés supplémentaires et tapez :

X7	Pour les zones à propriété Entrée/Sortie ou Entrée Route, ceci vous permet de programmermer le groupe

	de temporisation correspondant. Pressez ensuite la touche : 1 pour le groupe de temporisation 1 2 pour le groupe de temporisation 2 3 pour le groupe de temporisation 3 4 pour le groupe de temporisation 4
X7	Pour les zones ayant la propriété Détecteur de vibrations, ceci vous permet de programmer la sensibilité. Pressez ensuite la touche 1-6 : 1 insensible 6 sensible

1. Validatez votre entrée.Presse à cet effet sur I'elément de commande :

REMARQUE: la temporisation de la zone Entrée/Sortie ne doit pas dépasser celle de la zone Entrée Route. Les options t 201 à 204 permettent de programmer la durée du groupe de temporisation.

020 Modification du code de programmation

Pour modifier le code de programmation nécessaire à l'accès au menu de programmation : A partir du niveau de programmation :

1. Entrez sur l'élement de commande: 020
2. L'afficheur à cristaux liquides indique : 020: CODE
3. Le curseur clignote en fin du paramètre.
4. Utilisez le clavier pour entrer le nouveau code de programmation à quatre caractères.
5. Validatez votre entrée.Presse à cet effet sur I'élement de commande :
6. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

021 Modification de la terminaison de zone

Pour modifier la terminaison de zone des entrées de la centrale d'alarme antieffraction : A partir du niveau de programmation :

1. Entrez sur l'élement de commande: 021
2. L'afficheur à cristaux liquides indique : 021: NC + Sabo
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

00	CC + A/T L'utilisation d'une résistance dans la zone d'alarme n'est pas autorisée dans le cadre de cette terminaison de zone. L'alarme se déclenché à l'ouverture de la zone. Le contact anti-sabotage du détecteur doit être raccordé séparément à la centrale d'alarme antieffraction. Tenez compte des schémas de connexions lors du raccordement à NC + Sabo.
01	ZFS 2K2/4K7 Deux résistances différentes doivent être utilisées dans le cadre de cette terminaison de zone. Suivant la résistance modifiée, la centrale d'alarme antieffraction déclenché une alarme ou une alarme anti-sabotage. L'entrée anti-sabotage sur la centrale n'est pas active. Tenez compte des schémas de connexions lors du raccordement à DEOL.

1. Validez votre entrée. Pressez à cet effet sur l'objet de commande :
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

022 Modification du volume d'une alarme interne

Pour modifier la terminaison de zone des entrées de la centrale d'alarme antieffraction : A partir du niveau de programmation :

1. Entrez sur l'objet de commande: 022
2. L'afficheur a cristaux liquides indique : 022: CARILLON = 3
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0-9	CARILLON Indiquez ici le volume de sortie d'une alarme sur l'élement de commande et sur le haut-parleur (en option) raccordé. Presse la touche : 0 Désactivé 1 Faible 9 Fort

1. Validez votre entrée. Pressez à cet effet sur l'élement de commande :
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

025 Alarme interne

Pour modifier la propriété de l'alarme interne :

1. Entrez sur l'objet de commande: 025
2. L'afficheur à cristaux liquides indique : 025: HP TEMPORISE
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	HP TEMPORISE Alarme interne à la suite de l'alarme locale. L'alarme interne retentit jusqu'à expiration de la durée définie d'advertissement par sirène extérieur.
1	HP CONTINU Alarme interne jusqu'à désactivation. L'alarme interne retentit jusqu'à désactivation de la centrale d'alarme.

1. Validez votre entrée. Pressez à cet effet sur l'élement de commande :
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

027 Alarme lors d'un éché c d'activation

Pour modifier la propriété de l'alarme lors d'un éché d'activation :

1. Entrez sur l'élement de commande: 027
2. L'afficheur à cristaux liquides indique : 027: ALARME INTERNE
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	L'alarme en cas d'éché c'differentiation sort sur l'émetteur de signal interne.
1	L'alarme en cas d'éché c'differentiation sort en complément locally sur la sirène extérieure.

1. Validez votre entrée. Pressez à cet effet sur l'élement de commande :

2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

028 Affichage d'etat

Pour modifier la propriété d'affichage d'etat :

1. Entrez sur l'objet de commande: 028
2. L'afficheur à cristaux liquides indique : 028: LCD NON
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	LCD NON L'affichage est activé en permanence. Le système indique toujours si la centrale d'alarme est active ou pas.
1	LCD OUI L'affichage de l'état de la centrale resté actif pendant 180 secondes après l'entrée du code utilisateur. Ensuite, cet affichage passé de nouveau en mode Date&Heure.
2	LCD CODE 30 secondes après tout événement, l'affichage bascule de nouveau en mode Date&Heure. Notez que les DEL ne s'allument également pas plus de 30 secondes.

1. Validatez votre entrée.Presse à cet effet sur I'élement de commande:
2. L'objet de commande confirme votre entree par une double tonalité « bip » « bip » et affiche MODE TECHNICIEN.

029 Temporisation d'entrée d'alarme

Pour modifier la propriété de la temporisation d'entrée d'alarme :

1. Entrez sur l'élement de commande: 029
2. L'afficheur à cristaux liquides indique : 029: RETARD
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0

OUI La centrale émet immédiatement une alarme lorsque l'utiliseur ne se sert pas de l'itinétaire d'entrée prédéfini.

1

NON La centrale d'alarme prolonge la temporisation d'entrée de 30 secondes supplémentaires, lorsque l'utiliseur se sert d'un itinétaire d'entrée différent de celui prédéfini. Une alarme interne se déclenchée dans ce cadre pour signaler à l'utiliseur qu'il vient de faire une erreur. Lors de la saisie du code utiliser avant expiration de la temporisation d'entrée, une alarme locale est évitée et la centrale d'alarme est réinitialisée.

1. Validatee voire entree.Presse a cet effet sur I'elément de commande :
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

030 Aggression silencieuse

Pour modifier la propriété de l'aggression silencieuse :

1. Entrez sur l'élement de commande: 030
2. L'afficheur a cristaux liquides indique : 030: AG AUDIBLE
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	AG AUDIBLE Lors du déclenchement de l'alarme

	anti-aggression, la centrale d'alarme émet une alarme locale.
1	AG SILENCELors du déclenchement de l'alarme anti-aggression, la centrale d'alarme n'émet pas d'alarme locale. Lors du déclenchement de l'alarme anti-aggression, la centrale d'alarme n'émet pas d'alarme locale. L'alarme ne sort que par les contacts de relais, puis elle est communiquée par le transmetteur téléphonique.

1. Validatez votre entrée.Presse à cet effet sur I'elément de commande :
2. L'élément de commande confirme votre entree par une double tonalité « bip » « bip » et affiche MODE TECHNICIEN.

031 Sabotage de zone

Pour modifier la propriété de sabotage de zone :

1. Entrez sur l'objet de commande: 031
2. L'afficheur à cristaux liquides indique : 031: RAZAPTECH NON
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	NON Un code de programmation n'est pas nécessaire (OFF). Lors du déclenchement d'une alarme anti-sabotage, l'entrée du code utilisateur suffit pour acquirer brièvement le sabotage signalé.
1	OUI Code de programmation nécessaire (ON) Lors du déclenchement d'une alarme anti-sabotage, à l'issue de l'entrée du code utilisateur permettant de désactiver l'alarme, il faut encore entraîre le code de programmation, afin de supprimer l'alarme anti-sabotage.

1. Validatez votre entrée.Presse à cet effet sur I'élement de commande :
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

033 Réinitialisation système

Pour modifier la propriété de la réinitialisation système :

1. Entrez sur l'élement de commande: 033
2. L'afficheur à cristaux liquides indique : 033: RAZ TECH NON
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	RAZ TECH (OFF) Lors de l'affichage d'une erreur système, l'entrée d'un code utiliser suffit à confirmer le message.
1	RAZ TECH (ON) Lors de l'affichage d'une erreur système, l'entrée d'un code de programmation est nécessaire pour confirmer le message.

Notez que :

Certains événements nécessitent toujours l'entrée d'un code de programmation. A savoir :

Panne ou anomalie de fonctionnement d'un élément de commande

Panne de l'alimentation de secours de 12 V

Pile quasiment epuisée de la centrale

1. Validez votre entrée. Pressez à cet effet sur l'élement de commande :
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

034 Réinitialisation d'alarme anti-aggression

Pour modifier la propriété de la réinitialisation d'alarme anti-aggression :

1. Entrez sur l'objet de commande : 034
2. L'afficheur a cristaux liquides indique : 034: AG RAZ UTIL
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	AG RAZ UTIL L'entrée d'un code utilisé correct suffit à la réinitialisation d'une alarme anti-aggression.
1	AG RAZ TECH Pour réinitialiser une alarme anti-aggression, à l'issue de l'entrée du code utilisé permettant de désactiver l'alarme, il faut encore entraîre le code de programmation, afin de supprimer l'alarme anti-aggression.

1. Validatez votre entrée.Presse à cet effet sur l'élément de commande：
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

035 Réaction à une alarmé initiale

Pour modifier la propriété de la réaction à une alarmé initiale :

1. Entrez sur l'élement de commande: 035
2. L'afficheur à cristaux liquides indique : 035: REARME
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	EJECTE Masquer le premier détecteur A expiration de la durée d'alarme (durée de signalisation d'alarme locale de sirène extérieur), la centrale est réactivée. La zone ayant déclenché l'alarme n'est plus sous surveillance.
1	REARME Surveiller le premier détecteur A expiration de la durée d'alarme (durée de signalisation d'alarme locale de sirène extérieur), la centrale est réactivée. La zone ayant déclenché l'alarme est de nouveau surveillée.

1. Validatee voire entree.Presse a cet effet sur I'ellement de commande:
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

038 Réinitialisation système d'alarme antisabotage

Pour modifier la propriété de la réinitialisation système d'alarme anti-sabotage :

1. Entrez sur l'élement de commande: 038

2. L'afficheur à cristaux liquides indique : 038: RAZ TECH NON

3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	RAZ TECH NON Lors d'une alarme anti-sabotage système, la centrale d'alarme peut être réinitialisée par l'entrée du code utilisé.
1	RAZ TECH OUI Lors d'une alarme anti-sabotage système, la centrale d'alarme ne peut être réinitialisée que par l'entrée du code de programmation.

1. Validatez votre entrée.Presse à cet effet sur I'elément de commande :
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

039 Mode de sortie d'activation complète (A)

Pour modifier la propriété du mode de sortie d'activation complete :

1. Entrez sur l'objet de commande : 039
2. L'afficheur à cristaux liquides indique : 039: A=TEMPO
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	A=TEMPO A l'issue de l'activation de la centrale d'alarme, la temporisation de sortie programmée démarre. La centrale d'alarme est activée à expiration de la temporisation. Si des zones sont ouvertes à ce moment, une alarme se déclenché.
1	A=CONTACT A l'issue de l'activation de la centrale d'alarme, la temporisation de sortie démarre. La temporisation court jusqu'à actionnement d'un bouton d'arrêt manuel raccordé à un élément de commande et mettant fin à la temporisation. La temporisation de sortie se terminé 7 secondes après la pression du bouton d'arrêt.
2	A=DI A l'issue de l'activation de la centrale d'alarme, la temporisation de sortie démarre. La temporisation court jusqu'à fermeture de l'une des zones ayant la propriété Entrée/Sortie. La temporisation de sortie se terminé 7 secondes après la fermeture de la zone.
3	A=MES CLE A l'issue de l'activation de la centrale d'alarme, la temporisation démarre. La temporisation court jusqu'à fermeture de l'une des zones ayant la propriété Entrée/Sortie, puis ouverture d'un contact raccordé à l'élement de commande.

1. Validatez votre entrée.Presse à cet effet sur I'elément de commande：
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

040 Autoactivation système

Pour modifier la propriété de l'autoactivation système :

1. Entrez sur l'objet de commande: 040
2. L'afficheur à cristaux liquides indique : 040: REARM= TJR
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	REARM=JAMAIS A l'issue du déclenchement de l'alarme, celle-ci est émise jusqu'à expiration de la durée d'alarme définie pour l'émetteur du signal externe. Cependant, si un autre détector signale une autre alarme à la centrale avant expiration de la durée d'alarme définie, une nouvelle alarme n'est pas déclenchée.
1-4	REARM=1 / 2 / 3 / TJR A l'issue du déclenchement de l'alarme, celle-ci est émise jusqu'à expiration de la durée d'alarme définie pour l'émetteur du signal externe. Suivant la valeur entrée, la centrale s'active une fois, deux fois, trois fois ou toujours. Si une nouvelle alarme est signalée, une alarme est de nouveau déclenchée.

1. Validatez votre entrée.Presse à cet effet sur I'élement de commande :
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

041 Temporisation de sirène

Pour modifier la propriété de la temporisation de sirène :

1. Entrez sur l'objet de commande: 041
2. L'afficheur à cristaux liquides indique : 041: RET.SIR=0
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	RET.SIR=0 A l'issue du déclenchement de l'alarme, la signalisation locale d'alarme démarre sans temporisation.
1	RET.SIR =1.5 A l'issue du déclenchement de l'alarme, la signalisation locale d'alarme démarre après 1,5 minutes d'attente.
2	RET.SIR =3 A l'issue du déclenchement de l'alarme, la signalisation locale d'alarme démarre après 3 minutes d'attente.
3	RET.SIR =5 A l'issue du déclenchement de l'alarme, la signalisation locale d'alarme démarre après 5 minutes d'attente.
4	RET.SIR =10 A l'issue du déclenchement de l'alarme, la signalisation locale d'alarme démarre après 10 minutes d'attente.
5	RET.SIR =15 A l'issue du déclenchement de l'alarme, la signalisation locale d'alarme démarre après 15 minutes d'attente.
6	RET.SIR =20 A l'issue du déclenchement de l'alarme, la signalisation locale d'alarme démarre après 20 minutes d'attente.

1. Validatez votre entree.Pressez a cet effet sur

I'elément de commande:

1. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

042 Durée de sirène

Pour modifier la propriété de l'autoactivation système :

1. Entrez sur l'objet de commande: 042
2. L'afficheur à cristaux liquides indique : 042: SIRENE=3
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	SIRENE=0 A l'issue de la signalisation d'alarme, l'alarme locale n'est pas activée.
1	SIRENE=1.5 A l'issue de la signalisation d'alarme, l'alarme locale est activée pendant 1,5 minutes.
2	SIRENE=3 A l'issue de la signalisation d'alarme, l'alarme locale est activée pendant 3 minutes.
3	SIRENE=5 A l'issue de la signalisation d'alarme, l'alarme locale est activée pendant 5 minutes.
4	SIRENE==10 A l'issue de la signalisation d'alarme, l'alarme locale est activée pendant 10 minutes.
5	SIRENE==15 A l'issue de la signalisation d'alarme, l'alarme locale est activée pendant 15 minutes.
6	SIRENE==20 A l'issue de la signalisation d'alarme, l'alarme locale est activée pendant 20 minutes.

1. Validez votre entrée.Presse à cet effet sur I'elément de commande :
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

044 Temporisation de sortie A

Pour modifier la propriété de la temporisation de sortie lors d'une activation complete A :

1. Entrez sur l'élement de commande: 044
2. L'afficheur a cristaux liquides indique : 044: SORTIE=10
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

1	SORTIE =10 Temporisation de sortie lors d'une activation complète : 10 s.
2	SORTIE =20 Temporisation de sortie lors d'une activation complète : 20 s.
3	SORTIE =30 Temporisation de sortie lors d'une activation complète : 30 s.
4	SORTIE =45 Temporisation de sortie lors d'une activation complète : 45 s.
5	SORTIE =60 Temporisation de sortie lors d'une activation complète : 60 s.
6	SORTIE =120 Temporisation de sortie lors d'une activation complète : 120 s.

1. Validez votre entrée. Pressez à cet effet sur l'élement de commande :
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

045 Volume de tonalité de temporisation d'entrée/sorting

Pour modifier la propriété du volume de la tonalité de temporisation d'entrée/ sortie :

1. Entrez sur l'objet de commande: 045
2. L'afficheur a cristaux liquides indique : 045: E/S VOLU = 5
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	E/S VOLU = NON Tonalité de temporisation d'entrée/sortie désactivée.
1-9	E/S VOLU =1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 Tonalité de temporisation d'entrée/sortie de faible (1) à force (9)

1. Validatez votre entrée.Presse à cet effet sur I'élement de commande :
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

046 Alarme anti-sabotage

Pour modifier la propriété de l'alarme anti-sabotage lorsquela centrale d'alarme est désactivée :

1. Entrez sur l'élement de commande: 046
2. L'afficheur à cristaux liquides indique : 046: INT+CLA
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	INTERNE Lors d'une alarme anti-sabotage à l'état désactivé, seule une alarme interne est déclenchée.
1	CLAVIER Lors d'une alarme anti-sabotage à l'état désactivé, l'élement de commande est activé.
2	INT+CLAVIER Lors d'une alarme anti-sabotage à l'état désactivé, l'élement de commande et l'alarme interne sont activités.

1. Validatee voire entree.Presse a cet effet sur I'ellement de commande:
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

051 Date et heures

Pour modifier la date et l'heure :

1. Entrez sur l'objet de commande: 051
2. L'afficheur a cristaux liquides indique par ex.: 051: J03 M02 A05
3. Sélectionnez l'une des options suivantes à l'aide du clavier, puis entrez le jour :
4. Validez votre entrée par une pression de ✓
5. Entrez le mois au clavier. (janvier à septembre = 01 à 09)

6. Validez votre entrée par une pression de ✓

7. Entrez l'année au clavier.

8. Validatez votre entrée par une pression de
9. A l'issue du changement d'affichage, entrez les heures au clavier.
10. Validatez votre entrée par une pression de ✓
11. Entrez les minutes au clvier.
12. Validez votre entree par une pression de
13. L'élement de commande confirme votre entree par une double tonalité « bip » « bip » et affiche MODE TECHNICIEN.

052 Verrouillage anti-sabotage

Pour modifier la propriété anti-sabotage :

1. Entrez sur l'objet de commande: 052
2. L'afficheur à cristaux liquides indique : 052: ISOL ALARME
3. Sélectionné l'une des options suivantes à l'aide du clavier et pressez :

0	ISOL ALARME Seul le verrouillage de certaines zones est possible. Celui d'une zone anti-sabotage et d'une alarme anti-sabotage n'est pas possible.
1	ISOL AL+AP Certaines zones et des zones anti-sabotage ou une alarme anti-sabotage peuvent être exclues de la surveillance.

1. Validatez votre entrée.Presse à cet effet sur I'elément de commande：
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

053 Réinitialisation d'annulation

Pour modifier la propriété de réinitialisation d'annulation :

1. Entrez sur l'objet de commande: 053
2. L'afficheur à cristaux liquides indique : 053: ABAND=SYSTEM
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	ABAND=SYSTEM La réinitialisation à l'issue d'une annulation d'alarme a lieu en fonction du réglage réalisé au niveau de la fonction 33.
1	ABAND=UTIL A l'issue d'une annulation d'alarme, l'utilisateur peut réinitialiser.

1. Validatee votre entrée.Presse à cet effet sur I'elément de commande：
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

060 Comportement d'Entrée/Sortie lors d'une activation interne (B)

Pour modifier la propriété de la zone Entrée/Sortie lors d'une activation interne (B):

1. Entrez sur l'élement de commande: 060
2. L'afficheur à cristaux liquides indique : 060: B=Dl= Dl
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	DI=DI Une zone programmée en tant qu'Entrée/Sortie conserve cette propriété même lors d'une activation interne et démarre donc la temporisation d'entrée au déclenchement de la zone dans le cadre d'une activation interne.
1	DI=AL Une zone programmée en tant que zone Entrée/Sortie change de propriété pour la

faire passer à Immédiatement dans le cadre d'une activation interne et déclenchée une alarme au déclenchement de la zone dans le cadre d'une activation interne.

1. Validez votre entrée. Pressez à cet effet sur l'élement de commande:
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

061 Comportement d'Entrée Suite lors d'une activation interne (B)

Pour modifier la propriété de zone dans le cadre d'activation interne (B):

1. Entrez sur l'objet de commande: 061
2. L'afficheur a cristaux liquides indique : 061: B=RE=RE
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	RE=RE Une zone programmée en tant qu'Entrée Route conserve cette propriété même lors d'une activation interne et permet l'accès aux zones concernées pendant la temporisation d'entrée.
1	RE=DI Une zone programmée en tant qu'Entrée Route change de propriété de zone lors d'une activation interne en la faisant passer à Entrée/Sortie, puis lance la temporisation au déclenchement de la zone dans le cadre d'une activation interne.

1. Validatez votre entrée.Presse à cet effet sur l'élément de commande:
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

062 Comportement de mode de sortie dans le cadre d'activation interne (B)

Pour modifier la propriété du mode de sortie dans le cadre d'une activation interne (B):

1. Entrez sur l'objet de commande: 062
2. L'afficheur à cristaux liquides indique : 062: B=AUDIBLE
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	B=AUDIBLE Le signal sonore est émis à mi-volume pendant la temporisation.
1	B=INSTANT Dans le cadre d'une activation interne, la centrale d'alarme est activée directement, c'est-à-dire sans temporisation.
2	B=SILENCE Un signal sonore n'est pas émis pendant la temporisation de sortie. A expiration de la temporisation, la centrale émet une brève tonalité.
3	B=A Le mode de sortie d'activation interne B est identique à celui d'activation complète A

1. Validatee voire entree.Presse a cet effet sur I'ellement de commande :
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

063 Comportement d'alarme dans le cadre d'activation interne (B)

Pour modifier le comportement d'alarme dans le cadre d'activation interne (B):

1. Entrez sur l'objet de commande: 063
2. L'afficheur à cristaux liquides indique : 063: B =CLAVIER
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	B =CLAVIER Seuls les éléments de commande sont activés
1	B = INTERNE Les éléments de commande et l'alarme interne sont activés lors d'une alarme.
2	B = LOCALE Les éléments de commande, l'alarme interne et la sirène extérieure sont activés lors d'une alarme.
3	B = TOTALE La sirène extérieure et le transmetteur téléphonique sont activés en complément des éléments de commande et de la signalisation interne lors d'une alarme.

1. Validatez votre entrée.Presse à cet effet sur I'élement de commande :
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

065 Temporisation de sortie lors d'une activation interne B

Pour modifier la propriété de la temporisation de sortie lors d'une activation interne B :

1. Entrez sur l'objet de commande: 065
2. L'afficheur à cristaux liquides indique : 065: SORTIE. B=10
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

1	SORTIE B=10 Temporisation de sortie de 10 seconds lors d'une activation interne B.
2	SORTIE B=20 Temporisation de sortie de 20 seconds lors d'une activation interne B.
3	SORTIE B=30 Temporisation de sortie de 30 seconds lors d'une activation interne B.
4	SORTIE B=45 Temporisation de sortie de 45 seconds lors d'une activation interne B.
5	SORTIE B=60 Temporisation de sortie de 60 seconds lors d'une activation interne B.
6	SORTIE B=120 Temporisation de sortie de 120 seconds lors d'une activation interne B.

1. Validatee votre entrée. Pressez à cet effet sur l'objet de commande :
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

070 Comportement d'E/S lors d'une activation interne (C)

Pour modifier la propriété de la zone Entrée/Sortie lors d'une activation interne (C):

1. Entrez sur l'objet de commande: 070
2. L'afficheur a cristaux liquides indique : 070: C=DI=DI
3. Sélectionnéz l'une des options suivantes à l'aide du clavier et pressez :

0	DI=DI Une zone programmée en tant qu'Entrée/Sortie conserve cette propriété même lors d'une activation interne et démarre donc la temporisation d'entrée au déclenchement de la zone dans le cadre d'une activation interne.
1	DI=AL Une zone programmée en tant que zone Entrée/Sortie change de propriété pour la faire passer à Immédiatement dans le cadre d'une activation interne et déclenchée une alarme au déclenchement de la zone dans le cadre d'une activation interne.

1. Validatez votre entrée.Presse à cet effet sur I'elément de commande：
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

071 Comportement d'Entrée Suite lors d'une activation interne (C)

Pour modifier la propriété de la zone Entrée Suite lors d'une activation interne (C):

1. Entrez sur l'élement de commande: 071
2. L'afficheur a cristaux liquides indique : 071: C=RE=RE
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	RE=RE Une zone programmée en tant qu'Entrée Route conserve cette propriété même lors d'une activation interne et permet l'accès aux zones concernées pendant la temporisation d'entrée.
1	RE=DI Une zone programmée en tant qu'Entrée Route change de propriété de zone lors d'une activation interne en la faisant passer à Entrée/Sortie, puis lance la temporisation au déclenchement de la zone dans le cadre d'une activation interne.

1. Validatee voire entree.Presse a cet effet sur I'ellement de commande :
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

072 Comportement de mode de sortie lors d'une activation interne (C)

Pour modifier la propriété du mode de sortie d'activation interne (C):

1. Entrez sur l'objet de commande: 072
2. L'afficheur à cristaux liquides indique : 072: C=AUDIBLE
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	C=AUDIBLE Le signal sonore est émis à mi-volume pendant la temporisation.
1	C=INSTANT. Dans le cadre d'une activation interne, la centrale d'alarme est activée directement, c'est-à-dire sans temporisation.
2	C=SILENCE Un signal sonore n'est pas émis pendant la temporisation de sortie. A expiration de la temporisation, la centrale émet une brève tonalité.
3	C=A Le mode de sortie d'activation interne B est identique à celui d'activation complète A

1. Validatez votre entrée.Presse à cet effet sur I'élement de commande：
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

073 Comportement d'alarme lors d'une activation interne (C)

Pour modifier le comportement d'alarme dans le cadre d'activation interne (C):

1. Entrez sur l'objet de commande: 073
2. L'afficheur à cristaux liquides indique : 073: C =CLAVIER
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	C=CLAVIER Seuls les éléments de commande sont activés
1	C=INTERNE Les éléments de commande et l'alarme interne sont activés lors d'une alarme.
2	C=LOCALE Les éléments de commande, l'alarme interne et la sirène extérieure sont activés lors d'une alarme.
3	C=TOTALE La sirène extérieure et les sorties sont activées en complément des éléments de commande et de la signalisation interne lors d'une alarme.

1. Validatee votre entrée. Pressez à cet effet sur l'objet de commande :
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

075 Temporisation de sortie lors d'une activation interne C

Pour modifier la propriété de la temporisation de sortie lors d'une activation interne C :

1. Entrez sur l'élement de commande: 075

2. L'afficheur à cristaux liquides indique : 075: SORTIE C =10

3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

1	SORTIE C =10 Temporisation de sortie de 10 seconds lors d'une activation interne C.
2	SORTIE C =20 Temporisation de sortie de 20 seconds lors d'une activation interne C.
3	SORTIE C =30 Temporisation de sortie de 30 seconds lors d'une activation interne C.
4	SORTIE C =45 Temporisation de sortie de 45 seconds lors d'une activation interne C.
5	SORTIE C =60 Temporisation de sortie de 60 seconds lors d'une activation interne C.
6	SORTIE C =120 Temporisation de sortie de 120 seconds lors d'une activation interne C.

1. Validatee votre entrée. Pressez à cet effet sur l'objet de commande :
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

076 Comportement de mode de sortie lors d'une activation interne (D)

Pour modifier la propriété du mode de sortie d'activation interne (D):

1. Entrez sur l'élement de commande: 076
2. L'afficheur à cristaux liquides indique : 076: D=AUDIBLE
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	D=AUDIBLE Le signal sonore est émis à mi-volume pendant la temporisation.
1	D=INSTANT Dans le cadre d'une activation interne, la centrale d'alarme est activée directement, c'est-à-dire sans temporisation.
2	D=SILENCE Un signal sonore n'est pas émis pendant la temporisation de sortie. A expiration de la temporisation, la centrale émet une brève tonalité.
3	D=A Le mode de sortie d'activation interne B est identique à celui d'activation complète A

1. Validatez votre entrée.Presse à cet effet sur I'elément de commande：
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

077 Comportement d'alarme lors d'une activation interne (D)

Pour modifier le comportement d'alarme dans le cadre d'activation interne (D):

1. Entrez sur l'objet de commande: 077
2. L'afficheur à cristaux liquides indique : 077: D=CLAVIER/LOCALE
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	D=CLAVIER Seuls les éléments de commande sont activités
1	D=INTERNE Les éléments de commande et l'alarme interne sont activités lors d'une alarme.
2	D=LOCALE Les éléments de commande, l'alarme interne et la sirène extérieure sont activités lors d'une alarme.
3	D=TOTALE La sirène extérieure et les sorties sont activités en complément des éléments de commande et de la signalisation interne lors d'une alarme.

1. Validez votre entrée. Pressez à cet effet sur l'objet de commande :
2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

079 Temporisation de sortie lors d'une activation interne D

Pour modifier la propriété de la temporisation de sortie lors d'une activation interne D :

1. Entrez sur l'objet de commande: 079
2. L'affcheur à cristaux liquides indique : 079: SORTIE. D=10
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

1	SORTIE. D =10 Temporisation de sortie de 10 s pour une activation interne D.
2	SORTIE. D =20 Temporisation de sortie de 20 s pour une activation interne D.
3	SORTIE. D =30 Temporisation de sortie de 30 s pour une activation interne D.
4	SORTIE. D =45 Temporisation de sortie de 45 s pour une activation interne D.
5	SORTIE. D =60 Temporisation de sortie de 60 s pour une activation interne D.
6	SORTIE. D =120 Temporisation de sortie de 120 s pour une activation interne D.

1. Validatee votre entrée. Pressez à cet effet sur l'objet de commande :
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

081 Sortie à transistor OP1

Pour modifier le comportement de la sortie à transistor OP1 sur la platine de la centrale d'alarme :

1. Entrez sur l'objet de commande: 081
2. L'afficheur à cristaux liquides indique : 081: SIRENE
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

00	SIRENE Cette sortie est activée lors d'une alarme locale et externe. La configuration de la temporisation de sirène et la durée de cette dernière sont définies au niveau de l'option 41 ou 42.
01	SUIT E/S Cette sortie est activée lorsque la temporisation d'entrée ou de sortie est active. Notez que cette sortie n'est pas activée, lorsque le mode de sortie a étéprogrammé sur Silence ou Immédiatement.
02	LED MARCHE Cette sortie est activée lorsque l'activation de la centrale d'alarme est complète ou interne.
03	MARCHE Cette sortie est activée lorsque l'activation de la centrale d'alarme est complète ou interne. En complément, la sortie est activée à la réinitialisation de la centrale d'alarme ou au démarrage d'un essai de fonctionnement.
04	RAZ CHOCS Réinitialisation de détecteur de vibrations Cette sortie est activée pendant 5 secondes en début de temporisation de sortie.
05	TEST DECT Cette sortie est activée pendant l'essay de fonctionnement programmeur et utilisateur. Cette sortie est reliée au
	détecteur de mouvement de l'entrée d'essay de fonctionnement.
06	LED CONTROL Cette sortie est activée, lorsque la centrale d'alarme est prête à une activation complète ou interne. La centrale d'alarme est prête, même si les zones ayant les propriétés Entrée/Sortie ou Entrée Suite sont ouvertes.
07	24 HEURES Cette sortie est activée, lorsqu'une zone ayant la propriété 24 heures déclenchée une alarme. La sortie est désactivée à la désactivation de la centrale d'alarme.
08	FLASH Cette sortie est activée au déclenchement d'une alarme locale ou externe. Cette sortie continue d'être active jusqu'à désactivation de la centrale d'alarme.
09	RAZ FUMEE Cette sortie permet de réinitialiser des détecteurs de fumée. Cette sortie est activée pendant 3 secondes au moins à l'issue de toute désactivation et réinitialisation de la centrale d'alarme après une alarme.
10	TEST SIRENE Cette sortie est activée à l'issue de la programmation et désactivée lors de l'exécution du test de la sirène (option 91 du menu de programmation).
11	MES FLASH Cette sortie est activée pendant 10 secondes à l'issue de l'activation de la centrale d'alarme et de son passage à l'état actif. La sortie peut permettre d'émettre un acquittement actif.

12	MES S1 Cette sortie est activée pour une durée programmable (option 170), à l'issue d'une activation complète (A) ou interne (B), (C) ou (D) de la centrale (option 171).
13	MHS S1 Cette sortie est activée pour une durée programmable (option 172), à l'issue d'une désactivation complète (A) ou interne (B), (C) ou (D) de la centrale (option 173).
26	Activ. 1 Cette sortie est activée pour une durée programmable (option 170), à l'issue d'une activation complète (A) ou interne (B), (C) ou (D) de la centrale (option 171).
27	Activ. 2 Cette sortie est activée pour une durée programmable (option 170), à l'issue d'une activation complète (A) ou interne (B), (C) ou (D) de la centrale (option 171).
28	Activ. 3 Cette sortie est activée pour une durée programmable (option 170), à l'issue d'une activation complète (A) ou interne (B), (C) ou (D) de la centrale (option 171).
29	Activ. 4 Cette sortie est activée pour une durée programmable (option 170), à l'issue d'une activation complète (A) ou interne (B), (C) ou (D) de la centrale (option 171). Cette sortie est également activée au déclenchement d'une alarme anti-aggression ou au feu.
30	Désactiv.1 Cette sortie est activée pour une durée programmable (option 172), à l'issue d'une désactivation complète (A) ou interne (B), (C) ou (D) de la centrale

	(option 173).
31	Désactiv. 2 Cette sortie est activée pour une duréeprogrammable (option 172), à l'issued'une déactivation complète (A) ouinterne (B), (C) ou (D) de la centrale.option 173).
32	Désactiv. 3 Cette sortie est activée pour une duréeprogrammable (option 172), à l'issued'une déactivation complète (A) ouinterne (B), (C) ou (D) de la centraleoption 173).
33	Désactiv. 4 Cette sortie est activée pour une duréeprogrammable (option 172), à l'issued'une déactivation complète (A) ouinterne (B), (C) ou (D) de la centraleoption 173).
34	Feu Cette sortie est activée à l'issue d'undéclenchement d'une alarmé au feu. Cette sortie continue d'être activejusqu'à déactivation de l'alarme.
35	Aggression Cette sortie est activée à l'issue d'undéclenchement d'une alarmé au agr.. Cette sortie continue d'être activejusqu'à déactivation de l'alarme.

1. Validatee voire entree.Presse a cet effet sur I'ellement de commande :
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

082 Sortie à transistor OP2

Pour modifier le comportement de la sortie à transistor OP2 sur la platine de la centrale d'alarme :

1. Entrez sur l'objet de commande: 082

2. L'afficheur à cristaux liquides indique : 082: FLASH

3. Sélectionnez l'une des options décrites ci-dessus à l'aide du clavier, puis entrez la fonction en conséquence.

083 Sortie à transistor OP3

Pour modifier le comportement de la sortie à transistor OP3 sur la platine de la centrale d'alarme :

1. Entrez sur l'élement de commande: 083
2. L'afficheur à cristaux liquides indique : 083: MES S1
3. Sélectionnez l'une des options décrites ci-dessus à l'aide du clavier, puis entrez la fonction en conséquence.

085 Sortie antieffraction

Pour modifier le comportement de la sortie à transistor lors d'une alarme antieffraction

1. Entrez sur l'objet de commande: 085
2. L'afficheur a cristaux liquides indique : 085: VOL = MEMO
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

00	MEMO La sortie continue d'être active jusqu'à réinitialisation utiliser ou programmeur de la centrale d'alarme.
01	REARM La sortie est réinitialisée à expiration de la durée de sirène définie. Elle peut être réactivée lors d'une nouvelle alarme.

1. Validez votre entrée. Presse à cet effet sur l'élement de commande :
2. L'objet de commande confirme votre entree par une double tonalité « bip » « bip » et affiche MODE TECHNICIEN.

086 Temporisation d'entrée supplémentaire

Pour modifier le comportement de la temporisation d'entrée :

1. Entrez sur l'élement de commande: 086
2. L'afficheur a cristaux liquides indique : 086:PREALARM NON
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	NON Une alarme externe se déclenché à expiration de la temporisation d'entrée.
1	OUI Une alarme interne se déclenché à expiration de la temporisation. L'utilisateur dispose à liévense de 30 secondes supplémentaires pour entrer son code utilisé et désactiver la centrale d'alarme.

1. Validatee votre entrée. Pressez à cet effet sur l'objet de commande :
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN

087 Alarmé d'élement de commande

Pour modifier les propriétés des éléments de commande raccordés . :

1. Entrez sur l'objet de commande: 087
2. L'afficheur à cristaux liquides indique : 087:AGR. CLAV NON
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	NON Si la fonction est désactivée, une alarme ne peut pas être émise par l'élement de commande.
1	OUI Lorsque la fonction est activée, une alarme peut être émise par l'élement de commande. Pour déclencher une alarme, pressez les touches : 1 & 3 pour une agression 4 & 6 pour un appel d'urgence Méd. 7 & 9 pour une alarme au feu Pour plus d'informations à ce sujet, consultez la notice du précédent produit

1. Validatez votre entrée.Presse à cet effet sur I'élement de commande：
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

090 - 097 Fonction de test, voir 15.4

098 Rétablir la configuration d'origine

Pour rétablir la configuration d'origine :

1. Vous doivent voir dans le menu de programmation.
2. Entrez sur l'élement de commande: 098
3. L'afficheur à cristaux liquides indique : 098: PROG USINE
4. Entrez sur l'objet de commande: 1
5. Pour rétablier la configuration d'origine, presse la touche:
6. Pour annuler l'opération, pressez :
7. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

099 Quitter le mode de programmation

Pour quitter le mode de programmation :

1. Entrez sur l'élement de commande: 099
2. L'afficheur à cristaux liquides indique : 099: SORTIE TECH
3. Entrez sur l'objet de commande:
4. L'element de commande affiche : TEST SYSTEME
5. En l'absence d'une défaillance et lorsque les zones ayant la propriété 24 heures, Feu, Aggression ou Technique ouvertes sont fermées, vous quitterz le menu de programmation.
6. En presence d'une defaillance, la centrale d'alarme indique cette derniere. Eliminez la defaillance et repeteze les étapes 1 à 4.

126 Définir la langue

Pour définiir la langue d'affichage de l'objet de commande :

1. Entrez sur l'élement de commande: 126
2. L'afficheur a cristaux liquides indique: 126:LANG= FRANCAI
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

00	ANGL.
01	ITAL.
02	ESP.
03	PORT.
04	HOLL.
05	FRAN.
06	ALL.
07	NORV.
08	SUED.
09	DAN.

1. Validatez votre entrée.Presse à cet effet sur I'elément de commande：
2. L'objet de commande confirme votre entrée par une double tonalité « bip » « bip » et affiche MODE TECHNICIEN.

151 Sorties supplémentaires

Le cable fourni ou une platine transistoren option permettent d'obtenir huit sorties à transistor

supplémentaires. Pour modifier le réglage de la sortie 1 :

1. Entrez sur l'élement de commande: 151
2. L'afficheur à cristaux liquides indique : 151:FEU
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

00	NON UTIL / Non utilisé
01	FEU/ Suite à Feu
02	AG /Suite à Aggression
03	VOL/Suite à Effraction
04	MES/MHS / Activ. / Désactiv.
05	ABANDON / Suite à annulation d'alarme
06	TECHNIQUE / Suite à une alarmé technique
11	230 V HS / Panne secteur
12	AP/ Alarme anti-sabotage
13	MHS / Suite à Activ.
14	MES / Suite à Désactiv.
15	ZONE ISO / Zone(s) verrouillée(s)
16	MEDICAL/ Appel d'urgence méd.
17	CLE / Boîte clé
18	ANTI MASQ/ AntiMasq
19	FUMEE / Dédicteur de fumée
30	MES S1/Activ. 1
31	MES S2/Activ. 2
32	MES S3/Activ. 3
33	MES S4/Activ. 4
34	MHS 1 / Désactiv 1
35	MHS 2 / Désactiv 2
36	MHS 3 / Désactiv 3
37	MHS 4 / Désactiv 4

1. Validez votre entrée. Pressez à cet effet sur l'élement de commande :

2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

152 Sorties supplémentaires

Sortie supplémentaire 2

153 Sorties supplémentaires

Sortie supplémentaire 3

154 Sorties supplémentaires

Sortie supplémentaire 4

155 Sorties supplémentaires

Sortie supplémentaire 5

156 Sorties supplémentaires

Sortie supplémentaire 6

157 Sorties supplémentaires

Sortie supplémentaire 7

158 Sorties supplémentaires

Sortie supplémentaire 8

159 Inverser les sorties supplémentaires

Une inversion des sorties à transistor supplémentaires pour des applications différentes est possible. En mode inversé, la tension de +12V est appliquée à l'objet actif, par ex.: pour la commande d'un signal visuel.

1. Entrez sur l'objet de commande: 159
2. L'afficheur à cristaux liquides indique : 159: InvTrans NON
3. Sélectionnéz l'une des options suivantes à l'aide du clavier et pressez :

00	Non La tension de +12V est supprimée pour activer la sortie. A l'état désactivié, la sortie est commandée sur +12V.
01	Oui La tension de +12V est appliquée pour activer la sortie. A l'état désactivié, la sortie est commandée sur 0V.

1. Validatez votre entrée.Presse à cet effet sur I'élement de commande :
2. L'objet de commande confirme votre entree par une double tonalité « bip » « bip » et affiche MODE TECHNICIEN.

170 Prog. des sorties à impulsion (Durée d'activation)

Les sorties programmes en tant que type de sortie Activ. 1-4 sont commandées par impulsions pour une durée prédéfinie, à activation de la centrale et lors d'une alarme au feu et anti-aggression. Définissez d'abord la durée pendant laquelle ces sorties doivent être actives.

1. Entrez sur l'objet de commande: 170
2. L'afficheur à cristaux liquides indique : 170: MES S1 01
3. Utilisez le clavier pour entrer la durée Les valeurs possibles sont comprises entre 01 et 12 secondes ( « Stable : 00 »).
4. Validez votre entrée par une pression de la touche:
5. L'afficheur à cristaux liquides indique : 170: MES S2 01
6. Entrez de la même manière la durée d'impulsion 2 au clavier.
7. Continuez jusqu'à avoir entre toutes les durées.
8. L'objet de commande confirme votre entrée par une double tonalité « bip » « bip » et affiche MODE TECHNICIEN.

171 Prog. des sorties à impulsion (niveau d'activation)

Définissez le moment d'activation des sorties en déterminant le type d'activation/désactivation (A, B, C, D) pour lequel les sorties doivent commuter sur actif.

1. Entrez sur l'objet de commande: 171
2. L'afficheur à cristaux liquides indique : 171: MES S1 abcd

3. Utilisez le clavier pour entrer le niveau d'activation. A = activation complete, B, C et D pour une activation interne B, C ou D.

4. Validatee votre entrée par une pression de la touche:

5. L'afficheur à cristaux liquides indique : 170: Activ 2 ABCD
6. Entrez de la même manière le niveau d'activation 2 au clavier.
7. Continuez jusqu'à avoir entre tous les niveaux.
8. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

172 Prog. des sorties à impulsion (Durée de désactivation)

Les sorties programmes en tant que type de sortie Désactiv. 1-4 sont commandées par impulsions pour une durée prédéfinie, à déactivation de la centrale.

Définissez d'abord la durée pendant laquelle ces sorties doivent être actives.

1. Entrez sur l'objet de commande: 172
2. L'afficheur à cristaux liquides indique : 172: MHS S1 01
3. Utilisez le clavier pour entrer la durée Les valeurs possibles sont comprises entre 01 et 12 secondes (« Stabile : 00 »)
4. Validez votre entree par une pression de la touche:
5. L'afficheur à cristaux liquides indique : 172: MHS S2 01
6. Entrez de la même manière la durée d'impulsion 2 au clavier.
7. Continuez jusqu'à avoir entre toutes les durées.
8. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

173 Prog. des sorties à impulsion (niveau de désactivation)

Définissez le moment d'activation des sorties en déterminant le type d'activation/désactivation (A, B, C, D) pour lequel les sorties doivent commuter sur actif.

1. Entrez sur l'objet de commande: 173
2. L'afficheur à cristaux liquides indique : 173: MHS S1 abcd
3. Utilisez le clavier pour entrer le niveau d'activation. A = activation complete, B, C et D pour une activation interne B, C ou D.
4. Validez votre entree par une pression de la touche:
5. L'afficheur à cristaux liquides indique : 173: MHS S2 abcd
6. Entrez de la même manière le niveau d'activation 2 au clavier.
7. Continuez jusqu'à avoir entre tous les niveaux.
8. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

174 Prog. des sorties à impulsion (option Feu)

Définissez si les sorties doivent être également activées lors d'une alarme au feu, en mettant l'option Feu sur ON. Attention: Seules les sorties s'activant à la désactivation de la centrale peuvent être activées en complément lors d'une alarme au feu.

1. Entrez sur l'objet de commande: 174
2. L'afficheur à cristaux liquides indique : 174: FEU 1 OUI
3. Utilisez le clavier pour déterminer 00=OFF 01=ON
4. Validez votre entree par une pression de la touche:
5. L'afficheur à cristaux liquides indique : 174: FEU 2 OUI

1. Entrez de la même manière l'option Feu 2 au clavier.
2. Continuez jusqu'à avoir entre toutes les sorties.
3. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

175 Prog. des sorties à impulsion (option Aggression)

Définissez si les sorties doivent être également activées en complément lors d'une alarme anti-aggression, en mettant l'option Aggression sur ON. Attention : seules les sorties s'activant à la désactivation de la centrale peuvent être activées en complément lors d'une alarme anti-aggression.

1. Entrez sur l'objet de commande: 175
2. L'afficheur à cristaux liquides indique : 175: AG 1 OUI
3. Utilisez le clavier pour déterminer 00=NON 01=OUI
4. Validatez votre entrée par une pression de la touche:
5. L'afficheur à cristaux liquides indique : 175: AG 2 NON
6. Entrez de la même manière l'option Feu 2 au clavier.
7. Continuez jusqu'à avoir entre toutes les sorties.
8. L'objet de commande confirme votre entree par une double tonalité « bip » « bip » et affiche MODE TECHNICIEN.

182 Durée définie pour la dernière sortie

Cette durée définie une temporisation de détction d'alarme par les détecteurs au niveau de la zone de sortie. Pendant ce-delai, les sirènes sont désactivées et la centrale ignore l'alarme.

Pour modifier la configuration :

1. Entrez sur l'objet de commande: 182
2. L'afficheur à cristaux liquides indique : 182: MES Sup 07
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

07-12 MES Sup 07-12

1. Validatez votre entrée.Presse à cet effet sur I'elément de commande :
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

183 Modifier la ligne affichée

Cette durée définie une temporisation de détction d'alarme par les détecteurs au niveau de la zone de sortie. Pendant ce-delai, les sirènes sont désactivées et la centrale ignore l'alarme.

Pour modifier la configuration :

1. Entrez sur l'objet de commande: 183
2. L'afficheur à cristaux liquides indique : 183: 9752
   3.Modifiez la ligne affichee a I'aide du clavier. Utilisez le clavier comme dans le cadre de l'attribution de noms de zones.
3. Validatez votre entrée.Presse à cet effet sur I'elément de commande :
4. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

184 Emetteur de signal au feu

Pour modifier la configuration :

1. Entrez sur l'objet de commande: 184
2. L'afficheur a cristaux liquides indique : 184:ImpulsFeu NON
3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	ImpulsFeu NON Alarme au feu normale par une double tonalité
1	ImpulsFeu OUI Envoi d'un signal à impulsions aux sorties mises en circuit en tant que « Sirène » (81-83=00)

1. Validez votre entrée. Pressez à cet effet sur l'élément de commande :
2. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

185 Réinitialisation automatique de l'interrupteur à clé amovible

Pour modifier la configuration :

1. Entrez sur l'élement de commande: 185

2. L'afficheur à cristaux liquides indique : 185:IntCléRetAutoOFF

3. Sélectionnez l'une des options suivantes à l'aide du clavier et pressez :

0	IntCléRetAutoNON L'utilisateur doit réinitialiser automatiquement les zones déclenchées.
1	IntAutoRetOUI Le code de garde permet à un utiliser de déactiver la centrale à l'issue d'une alarme. Le système inscrit une entrée dans la mémoire d'événements.

1. Validatee votre entrée. Pressez à cet effet sur l'objet de commande :

2. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

201 Prog. la temporisation d'entrée 1

Définissez la temporisation d'entrée 1 en secondes. Pour ce faire, procédez comme suit:

1. Entrez sur l'objet de commande: 201
2. L'afficheur à cristaux liquides indique : 201: ENTREE. 1=45
3. Utilisez le clavier pour entrer la temporisation d'entrée.
4. Validate l'entrée par une pression de la touche:
5. L'element de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

202 Prog. la temporisation d'entrée 2

Définissez la temporisation d'entrée 2 en secondes. Pour ce faire, procédez comme suit:

1. Entrez sur l'objet de commande: 202
2. L'afficheur à cristaux liquides indique : 202: ENTREE 2=45
3. Utilisez le clavier pour entrer la temporisation d'entrée.
4. Validez l'entrée par une pression de la touche :
5. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

203/204 Prog. la temporisation d'entrée 3/4

Définissez la temporisation d'entrée 3/4 en secondes.

Pour ce faire, procédez comme suit :

1. Entrez sur l'objet de commande: 203/204
2. L'afficheur a cristaux liquides indique : 203/204: EINTREE. 3 / 4 = 45
3. Utilisez le clavier pour entrer la temporisation d'entrée.
4. Validez l'entrée par une pression de la touche :
5. L'objet de commande confirme votre entree par une double tonalite « bip » « bip » et affiche MODE TECHNICIEN.

15.4 Fonction de test

090 Mémoire d'événements

La centrale enregistre les 250 événements les plus récents. Chaque événement est méorisé accompagné de la date et de l'heure. La mémoire d'événements peut être visualisée par le biais du menu de programmation.

1. Entrez sur l'élement de commande: 090
2. L'afficheur à cristaux liquides affiche les événements en commencerant par les plus récents.
3. Pour naviguer dans la mémoire des événements : utilisez la touche 1 pour faire défiler vers l'avant ou la touche 3 pour faire défiler vers l'arrière.
4. Pressez la touche pour passer de l'évenement à la date/l'heure.
5. Presse la touche pour quitter la mémoire des événements.
6. La mémoire des événements ne peut être effacée ni à l'aide du code utilisé ni à l'aide du code de programmation.

Les entres de la memoire d'evénements et leur signification :

Entrée	Signification
DEFAULT 230V	Panne d'alimentation 230 V c.a.
RETOUR 230V	Rétabillisement de l'alimentation 230 V c.a.
ABANDON AL	Annulation manuelle d'alarme par l'utilisateur
DEFAULT 12V	Panne d'alimentation 12 V c.c. ou fusible AUX défectueux
RETOUR	Rétabillisement de l'alimentation 12 V c.c.
DEF.CHECKS UM	Erreur détectée dans la mémoire de la centrale d'alarme
CHARGE BATT HS	Panne d'alimentation de la pile ou fusible de pile défectueux
BATTERIE OK	Rétabillisement de l'alimentation de la

	pile
Effr. zone nn	La zone a déclenché une alarme antieffraction.
Effr. zone nn OK	Zone nn OK
CHARGE DEFAULT	Configuration d'origine rétable
EEPROM HS	Erreur mémoire dans la centrale d'alarme
FEU Z==ALARME	La zone nn a déclenché une alarme au feu.
FEU Z==ALARME	Zone nn réinitialisée
RAZ FEU	Alarme au feu réinitialisée
C==FAUX CODE	L'utilisateur a tenté trop souvent d'entrez son code sur l'élement de commande.
C==ABSENT	Élement de commande nn en panne
C==RETOUR	Élement de commande nn de nouveau raccordé
C==AP	Alarme anti-sabotage déclenchée par l'élement de commande nn
C==RETOUR	Alarme anti-sabotage de l'élement de commande nn réinitialisée
FE C==ALARME	Alarme au feu déclenchée au niveau de l'élement de commande nn
MD C= ALARME	Appel d'urgence Méd. déclenché au niveau de l'élement de commande nn
MES CLE	Centrale d'alarme activée par le biais de l'interrupteur à clé amovible de la zone nn
Entrée	Signification
MHS CLE	Centrale d'alarme désactivée par le biais de l'interrupteur à clé amovible de la zone nn
BTE CLE FER Z==	Fermeture de la zone nn ayant la propriété Boîte clé
BTE CLE OUV Z==	Ouverture de la zone nn ayant la propriété Boîte clé
AP SYSTEME	Contact de couvercle de la centrale déclenché
FIN AP SYSTEME	Contact de couvercle de la centrale de nouveau fermé

BATT ABSENTE	Coupure d'alimentation par pile (câble débranché)
RETOUR BATT	Alimentation par pile rétablie (câble branché)
AG C==ALARME	Alarme anti-aggression déclenchée par l'élement de commande nn
AG Z==ALARME	Alarme anti-aggression déclenchée par la zone nn
AG Z==FIN	Alarme anti-aggression de la zone nn réinitialisée
Echec activ. zone nn.	Impossible d'activer la centrale d'alarme, car la zone nn était déclenchée.
FEU Z= ALARME.	La zone nn a déclenché une alarme au feu.
FEU Z= ALARME OK	Alarme au feu de zone nn réinitialisée
PanneTest détect.Zone nn	Echec du test de détecteur de la zone nn
FIN AP HP	Alarme anti-sabotage de sirène réinitialisée
AP HP	Alarme anti-sabotage de sirène déclenchée
SYSTEME REARME	Système réactivé automatiquement
INITIALISATIO N	Système alimenté et démarré
AP Z==	Alarme anti-sabotage déclenchée par la zone nn
RETOUR Z==	Alarme anti-sabotage de zone nn réinitialisée
Tech Z==ALARME	Alarme technique déclenchée par la zone nn
Tech Z==FIN	Alarme technique de zone nn réinitialisée
LIGNE TEL HS	Erreur de transmission
LIGNE TEL OK	Erreur de transmission éliminée
UTIL-.nn CHANGE.	Code utilisateur de l'utiliseur nn changé par l'utiliseur nn
UTIL-.nn EFFACE	Code utilisateur de l'utiliseur nn effacé par l'utiliseur nn
UTI-nn HORS SITE	L'utiliseur nn a quitté le menu de programmation.

UTI- nn SUR SITE	L'utiliseur nn est passé au menu de programmation.
U--RAZ SYSTEME .	Centrale d'alarme réinitialisée par l'utiliseur nn
U- -N# MES	Centrale d'alarme (secteur #) activée par l'utiliseur nn
U- -N#MHS	Centrale d'alarme (secteur #) désactivée par l'utiliseur nn
UTIL-- DATE/HEURE	Heure et date modifiées par l'utiliseur nn
U- - Z ==ISOLEE	Zone nn exclue de la surveillance par l'utiliseur nn
U- - Z==NON - ISOL	Zone nn réintégrée à la surveillance par l'utiliseur nn
GLOBAL TAMPER	Uniquement en cas de propriété de zone NC+Sabo : Ligne anti-sabotage (COM A/T) déclenchée
GLOBAL T.RESTORE	Ligne anti-sabotage (COM A/T) réinitialisée

091 Tester la sortie 1

La centrale active la sortie 1 de la platine jusqu'à arrêt manuel de cette sortie. Vous doivent vous partager dans le menu de programmation pour démarrer le test. Ensuite, procédez comme suit :

1. Entrez sur l'élement de commande: 091
2. Pour arrêter le test, pressez la touche :

092 Tester la sortie 2

La centrale active la sortie 2 de la platine jusqu'à arrêt manuel de cette sortie. Vous doivent vous partager dans le menu de programmation pour démarrer le test. Ensuite, procédez comme suit :

1. Entrez sur l'élement de commande: 092
2. Pour arrêter le test, pressez la touche :

093 Tester la sortie 3

La centrale active la sortie 3 de la platine jusqu'à arrêt manuel de cette sortie. Vous doivent vous partager dans le menu de programmation pour démarrer le test. Ensuite, procédez comme suit :

1. Entrez sur l'objet de commande: 093

2. Pour arreter le test, pressez la touche:

094 Tester la sortie haut-parleur

La centrale active la sortie du haut-parleur en option sur la platine jusqu'à arrêt manuel de cette sortie. Vous doivent vous couver dans le menu de programmation pour démarrer le test. Ensuite, procédez comme suit :

1. Entrez sur l'objet de commande: 094
2. Pour arrêté le test, pressez la touche :

095 Tester le numéro d'objet de commande

La centrale active le ronfleur des éléments de commande jusqu'à arrêt manuel de celui-ci. Vous doivent vous couver dans le menu de programmation pour démarrer le test. Ensuite, procédez comme suit :

1. Entrez sur l'élement de commande: 095
2. Pour arrêter le test, pressez la touche :

097 Exécuter un essai de fonctionnement

A l'issue de l'activation de l'essaye de fonctionnement, toutes les zones de la centrale d'alarme peuvent etre déclenchées, afin de vérifier quelles fonctionnement. Activez I'essaye de fonctionnement et déclenchez toutes les zones I'une après I'autre. Testez également le contact antisabotage.Procedez comme suit :

1. Entrez sur l'élement de commande: 097
2. L'afficheur à cristaux liquides indique : 097: TEST
3. Déclenchez une zone. Le ronfleur de l'élement de commande émet une double tonalité. En complément, l'afficheur à cristaux liquides indique : A:ZONE nn

4. Si vous avez déclenché une alarme antisabotage, l'afficheur à cristaux liquides de l'élément de commande indique : S:ZONE nn

5. Pour arrêter l'essay de fonctionnement, pressez la touche : X

199 Mesurer la résistance

La centrale est capable de mesurer et d'afficher la résistance des diverses zones. Ceci permet de déterminerrapidement l'utilisation incorrecte d'une résistance.

Procedez comme suit :

1. Entrez sur l'objet de commande: 199
2. L'afficheur a cristaux liquides visualise les valeurs.
3. Pour passer d'une zone à l'autre, utilisez les chiffres 1 et 3.

Signification de l'affichage

Entrée	Signification
NO	Aucune résistance utilisée, zone ouverte
2K1	Résistance de 2,2 kiloohms utilisée
4K7	Résistance de 4,7 kiloohms utilisée
...	Valeur correspondante en kiloohms

991 Version logicielle

Cette fonction permet à l'aide du code de programmation, d'obtenir la version logicielle de la centrale et de vérifier si la centrale est à partitions.

1. Entrez sur l'objet de commande : 991
2. L'afficheur à cristaux liquide indique la version logicielle.

Une nouvelle pression de la touche /permet de quitter le menu de programmation.

099 pour quitter le menu de programmation :

1. Entrez sur l'objet de commande: 099
2. Pour quitter le menu, pressez la touche:
3. L'element de commande confirme votre entree par une tonalite « biiiip » et affiche de nouveau l'heure et la date.

16 Fiche technique

Alimentation

Alimentation externe: 230V AC +/-10% (température ambiente 20^ )

Consommation externe : 200 mA maxi.

Alimentation interne : 19 V c.a. +/-10 %

Alimentationelectriqueinterne： 1,0Amaxi.

Consommation microprocesseur : 150 mA maxi.

Consommation d'élément de commande : 35 mA maxi.

Alimentation de secours : Batterie plomb 12 V c.c., 7,0 Ah

Sorties

Sorties à transistor: 12 V c.c., 0,5 A maxi., à mise en circuit négative

Haut-parleur:Haut-parleur de 2 x 16 ohms parallele

AUX: 12 V c.c., 0,5 A maxi.

Sorties transistor: 12 V c.c., 1 A maxi.

Encore sorties à transistor : 12VDC, 0.05A max.

Entrées

TR: entrée anti-sabotage de la sirène

Fusibles

F1-12 VAUX: 230V,1Af.

Heure interne: +/- 10 min/an, régée sur la fréquence secteur

Environnement: -10°C à +55°C, maxi. 96% d'humidité

17 Dépannage

La centrale ne réalisait pas, malgréapplication de la tension secteur ou de lapile	Vérifiéz, le cas échéant les branchements de l'alimentation secteur, de la pile et des troisfusibles à courant faible. Remplacez, le cas échéant, ces fusibles par des fusibles dumeme type.
L'afficheur signale une ou plusieurszones ouvertes (bien que les contactsd'alarmesemblent être au repos) et uneactivation de la centrale d'alarme n'estpas possible ou une tonalité continue detemporisation ne peut pas être obtenue.	Débranchez d'abord tous les raccordements de la zone d'alarme concernée et remplaceez-les par un strap entre CCT. Si le système indique maintainant que cette zone est fermée,les cables/contacts d'alarme raccordés sont à l'origine du problème. Vérifiéz-les à l'aide d'un contrôleur de continuité. Il se peut qu'il y ait un court-circuit entre la zone d'alarme etla zone anti-sabotage ou le 0 V.
La centrale d'alarme signale en permanence une alarme anti-sabotage.	Vérifiéz les contacts anti-sabotage de la centrale et des éléments de commande. Leslames de ces contacts doivent être enfoncées complètement. Vérifiéz les contacts anti-sabotage raccordés à l'aide du contrôleur de continuité et assurez-vous de l'absence d'uncourt-circuit. Veillez à ce que la zone anti-sabotage de la sirène soit également terminéepar du 0 V.
Le déclenchement d'un détector neprovoque pas d'alarme.	Si vous avez raccordé plus d'un détector sur une ligne d'alarme, vérifiéz que tous lescontacts NC soient branchés en série et pas en parallèle. Débranchez simultanément tousles détecteurs raccordés. Assurez-vous d'avoir retiré le strap disponible à la sortie d'usinedes diverses zones. La programmation de la zone d'alarme est-elle correcte ?
L'alarme externe ne démarre pas.	Vérifiéz, à l'aide d'un multimètre, la sortie à transistor à laquelle la sirène a été raccordée,afin de contrôleir le bon fonctionnement de la centrale. Raccordez ensuite directement la sirène à la pile et vérifiéz son fonctionnement.
Une alarme anti-sabotage ne se déclenché pas, bien qu'un contact anti-sabotage soit ouvert au niveau d'un émetteur d'alarme.	Vérifiéz, que tous les contacts anti-sabotage soient branchés en série. S'ils sont branchésen parallelle, le déclenchement d'une alarme anti-sabotage nécessite l'ouverture préalablede tous les contacts. Il se peut qu'il y ait un court-circuit au niveau du cylgrave.
Les détecteurs déclenchent de faussesalarmes.	Vérifiéz que les détecteurs aient été montés et réglics conformément aux instructions du constructeur. Dans le cadre de détecteurs de mouvement, veiliez surtout à ce que ceux-cisoient toujours montés orientés vers l'espace à surveiller et pas vers une source dechaleur. Dans le cadre de contacts à ouverture, veiliez à ce que l'écart de commutationentre le contact à lames souples et l'aimant n'ait pas trop de mouvement. Vérifiézégailement le cylgrave. Veiliez en particulier à ce que les joints de brasage et des bornes deraccordement soient corrects. La pose de cables àroximiTE de lignes 230 V/400 V peutégailement être à l'origine d'anomalies de fonctionnement.
Oubli des codes de programmation etutilisateur.	Débranchez la centrale d'alarme de la prise secteur et de l'alimentation de secours. Court-circuitez le strap « NVM RST » au-dessous du bloc de raccordement des sorties àtransistor supplémentaires et, tout en continuant de court-circuiter le pont, rebranchezd'abord l'alimentation de secours, puis l'alimentation secteur. Il se peut que tous les codeset les clés à tag aient été supprimés. Le code utilisé 1 (code principal) est de nouveau1234, le code de programmation est 7890. La programmation est conservée, si ce n'est la date et l'heure.
Youss pensez qu'une fonction de lacentrale ne fonctionne pas normalement.	Rétablissez la configuration d'origine (option 98 du menu de programmation) et vérifiéz denouveau la fonction concernée. La plupart du temps, le cylgrave externe est à l'origine del'erreur.

FR

18 Index

Affichage d'etat 44
Aggression silencieuse 45
Alarme anti-sabotage 51
Alarme d'element de commande 61
Alarme interne 44
Alarme lors d'un éché c d'activation. 44
Autoactivation système 48
Comportement d'alarme dans le cadre d'activation interne (B) 53
Comportement d'alarme lors d'une activation interne (D) 57
Comportement d'E/S lors d'une activation interne (C) 54
Comportement d'Entrée Suite lors d'une activation interne (B). 52
Comportement d'Entrée Suite lors d'une activation interne (C) 55
Comportement d'Entrée/Sortie lors d'une activation interne (B). 52
Comportement de mode de sortie dans le cadre d'activation interne (B) 53
Comportement de mode de sortie lors d'une activation interne (C). 55
Comportement de mode de sortie lors d'une activation interne (D). 57
Configuration de zone 40
Configuration du pays 40
Date et heures 51
Définir la langue 62
Durée de sirène 49
Durée définié pour la première sortie 66
Emetteur de signal au feu 67
Inverser les sorties supplémentaires 63
Mémoire d'événements 69
Mesurer la résistance 71
Mode de sortie d'activation complète (A) ... 48

Modification de la terminaison de zone ....43
Modification du code de programmation....42
Modification du volume d'une alarme interne 43
Modifier la ligne affichée 66
Prog. des sorties à impulsion 64
Prog. la temporisation d'entrée 67
Quitter le mode de programmation 62
Réaction à une alarme initiale 47
Réinitialisation automatique de l'interrupteur à clé amovible 67
Réinitialisation d'alarme anti-aggression....46
Réinitialisation d'annulation 52
Réinitialisation système 46
Réinitialisation système d'alarme antisabotage 47
Rétablir la configuration d'origine 62
Sabotage de zone 45
Sortie à transistor 58
Sortie antieffraction 60
Sorties supplémentaires 63
Temporisation d'entrée d'alarme 45
Temporisation d'entrée supplémentaire ....61
Temporisation de sirène 49
Temporisation de sortie A 50
Temporisation de sortie lors d'une activation interne B. 54
Temporisation de sortie lors d'une activation interne C. 56
Temporisation de sortie lors d'une activation interne D. 58
Tester la sortie 70
Verrouillage anti-sabotage 51
Volume de tonalité de temporisation d'entrée/sorting 50

19 Plan du système

Ce plan du système fournit des informations sur les composants installés dans votre système d'alarme, leur site d'installation et leur fonctionnement ainsi que d'eventuelles modifications. Le plan du système fait toujours partie intégrante du système et doit être conservé à un endroit sur.

Zone	Description	Activatio n completé A	Activati on interne B	Activati on interne C	Activati on interne D	Verrouilla ge possible	Carillon

Temps de sortie A		Temps de sortie B		Temps de sortie C		Temps de sortie D
Temps d'entrée A		Temps d'entrée B		Temps d'entrée C		Temps d'entrée D
Durée de sirène		Durée de flash

FR
