GEBRUIKSAANWIJZING TVAC35500 ABUS

Gebruikershandleiding

Brugerhandbog

Deze gebruiksaanwijzing hoort bij dit product. Er staan belagrijke aanwijzingen in betreffende de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden.

Bewaar.Deze hendleiding zorgvuldig, zodat u deze later nog eens kunt nalezen!

U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de paginanummers op pagina 37.

Dansk

Gebruikershandleiding

V e r s i e 1 2 / 2 0

De originele handleiding is in het Duits. Bewaren om eventueel later te raadplegen!

Inleiding

Geachte klant,

hartelijk dank voor de aanschaf van dit product.

Dit product voldoet aan alle geldende Europese en nationale richtlijnen. De overeenstemming met deze richtlijnen is gecontroleerd, de bijbehorende verklaringen en documenten zijn bij de fabrikant (www.abus-sc.com) beschikbaar.

Om deze status te behouden en gebruik zonder gevaar te garanderen moet u als gebruiker.Deze handleiding in alot nemen!

Lees de gebruiksaanwijzing voor gebruik van dit product volledig door en neem alle aanwijzingen voor gebruik en verilgheid in ache!

Alle genoemde bedrijfsnamen en productaanduidingen zijn handelsmerken van de resp. eigenaaren. Alle rechten voorbehonden

Als u vragen heeft=kunt u contact opnemen met uw installateur of leverancier.

Uitsluiting van aansprakelijkheid

Deze installmentiehandleiding is met de grootste zorg samengesteld. Wanner u desondanks omissies of onnauwkeurigheden vaststelt, verzoeken wij u, ons via het adres op de awhilezijde van deze handleiding hiervan op de hoogte te stellen.

ABUS Security-Center aanvaardt geen enkele aansprakelijkheid voor technische of typografische fouten en behoudt zich hetrecht voor, zonder mededeling vooraf, wijzigingen aan te brengen aan het product en/of de gebruiksaanwijzingen.

ABUS Security-Center aanvaardt geen aansprakelijkheid voor directe of indirecte schade die ontstaat op grond van uitvoering, prestaties en gebruik van dit product, Er worden geen enkele garantie gegeven voor de inhoud van dit document.

Uitleg van de symbolen

4	Een bliksemenschicht in een driehoek geeft een gevaar voor de gezondheid aan, bv. gevaar voor een elektrische schok.
!	Een uitroepteken in de driehoek wijst in deze handleiding op een belangrijke opmerking die in alot meet worden genomen.
i	Dit symbol vindt u bij de tips en informatatie over bebruik en bediening.

Belangrijke veiligheidswaarschuwing

In geval van schade als gevolg van het Niet in acht nemen van deze bedieningsinstrumentieskomt de garantie te verrallen. ABUS is Niet aansprakelijk voor eventuele gevolgschade!

ABUS aanvaardt geen aansprakelijkheid voor persoonlijk letsel of schade aaneigendommen voor zover deze het gevolg is van onjuiste handelingen of het Niet in achtnemen van de veiligheidsinstrumenties.In dergelijke geallen komt de garantie te verrallen.

Dit apparaat is gefabricceerd in overeenstemming met de geldende internationale veiligheidsnormen. Lees\ deze veiligheidsinstrumentes s.v.p. zorgvuldig door.

Veiligheidswaarschuwing

1. Voedingsspanning

100-240V AC/50 Hz

Gebruik dit apparaat uitsluitend met het type netvoeding dat op het etiket is aangegeven. Wanner u nicht zeker bent van de netspanning die aan uw woning worden geleverd,kest u contact opnemen met uwplaatselijke energieleverancier. Koppel het apparaat los van het lichtnet voordat u onderhouds- of installmentieprocedures uitvoert.

1. Overbelasting

Voorkom overbelasting ven een stopcontact, verlengkabel of adapter. Door overbelasting kan brand of een elektrische schok worden veroorzaakt.

1. Vloeistoffen

Beschem het apparaat gegen indringen van vloeistoffen.

1. Reiniging

Gebruik een vochtige doek (geen oplosmiddelen) om stof van het apparaat te verwijderen.

1. Accessoires

Gebruik geen accessoires die nicht worden ondersteund. Hierdoor können gevaarlijke situatives ontstaan of kan het apparaat worden beschadigd.

1. Opstelling

2. Gebruik dit apparaat uitsluitend in een droge en stofvrije omgeving.

3. Plaats dit apparaat Niet in de directe omgeving van een radiator of een andere warmtebron.
4. Plaats het apparaat uitsluitend in omgevingen met een temperatuur van -10^ - +40^

Waarschuwingen

Neem alle veiligheids- en bedieningsinstructies in acht voordat u het apparaat inschakelt!

1. Neem deze aanwijzingen in acht om beschadigingen aan de stekker of de kabel te vermijden: Houdt er rekening mee dat de voedingskabels en connectoren nicht worden meegeleverd met de voeding.

2. Houd verwarmingsbronnen zo ver möglichk uit de buurt van de netkabel om smelten van deVinylmantel te voorkomen.

3. Neem deze aanwijzingen in acht. Niet in acht nemen van een of alle aanwijzingen kan een elektrische schok veroorzaken.

4. Plaats geen metalen of brandbare voorwerpen in het apparaat.
   Maak tijdens onweer gebruik van een bliksembeveiliging om schade te voorkomen.

Gebruik het apparaat Niet wonneer het gebreken vertoont. Als u doorgaat met het gebruiken van de voeding wonneer deze defect is kan dit ernstige schade opleveren aan de voeding en alle aangesloten apparatuur.

1. Neem contact op met uw leverancier wanner het apparaat defect is.

Bij installmentie in een bestaand videobewakingsysteme dient u er voor te zorgen dat alle apparatuur is losgekoppeld van het lichtnet en de laagspanningsvoedingen.

Bij twijfel worden geadviseerd om de installatione en de aanleg van de bedrading te lately uitvoeren door een vakkundige elektricien. Onjuiste elektrische aansluitingen op het Lichtnet vormen nicht alleen een gevaar voor u maar ook voor anderen.

Zorg er bij het aansluiten van het volledige system voor dat het lichtnet en het laagspanningscircuit gez开会en blijven en tijdens normala gebruik of bij storing Niet met elkaar in contact kuren kom.

Uitpakken

Behandel het apparaatijdens het uitpakken zeer voorzichtig.

Wanner de verpakking is beschadigd, moet u als eerste het apparaat controeren. Wanner u beschadigingen aan het apparaat vaststelt, stuurt u dit met verpakking retour en stelt u de vervoerder op de hoogte.

Inhoudsopgave

1. Gebruik volgens voorschrift 41
2. Leveringsomvang 41
3. Kenmerken en functies 41
4. Overzicht - typenummers 41
5. Aansluitingen / Status-LED's 42
6. Montage 43

6.1 Bevestiging 43
6.2 Aansluiting op het stroomnet 43
6.3 Aansluiting van de lastuitgangen 44
6.4 Aansluiting van de noodstroomaccu 44

1. Onderhoud en reiniging 44

7.1 Onderhoud 44
7.2 Reiniging 45

1. Verwijdersen 45
2. Technische gegevens 45

1. Gebruik volgens voorschrift

Deze 230 VAC vermogensapter bildet u een gestabiliseerde centrale spanningsvoeding voor videobewakingssystemen. Door de integgreerbare noodstroomaccu is het gebruik ook bij een netstoring door automatische omschakeling op accuvoeding gegarandeerd.

Een gedetailleerde omschrijving van alle functie kunt u vinden in hoofdstuk 3 "kenmerken en functies".

2. Leveringsomvang

Voeding
- Installatie-instructies
- Montageaccessoires

3. Kenmerken en functies

• Geschikt voor het voeden van CCTV systemen
  8 individuele gezekerde uitgangen
• LED individatie voor spanningsuitval en defecte zekering (afhankelijk van het model)
• Sabotagebewaakt (dekselschakelaar)
• Plaats voor een 12 V/7 Ahoodstroomaccu (pass. accu BT2070)
• Beveiligd gegen overbelasting en kortsluiting

4. Overzicht - typenummers

Artikelnummer TVAC35500	TVAC35510 TVAC35520
Netspanning 100 - 240 VAC,	50 Hz
Uitgangsspanning	13.8
Uitgangsstroom 2 A 3 A 5 A

5. Aansluitingen / Status-LED's

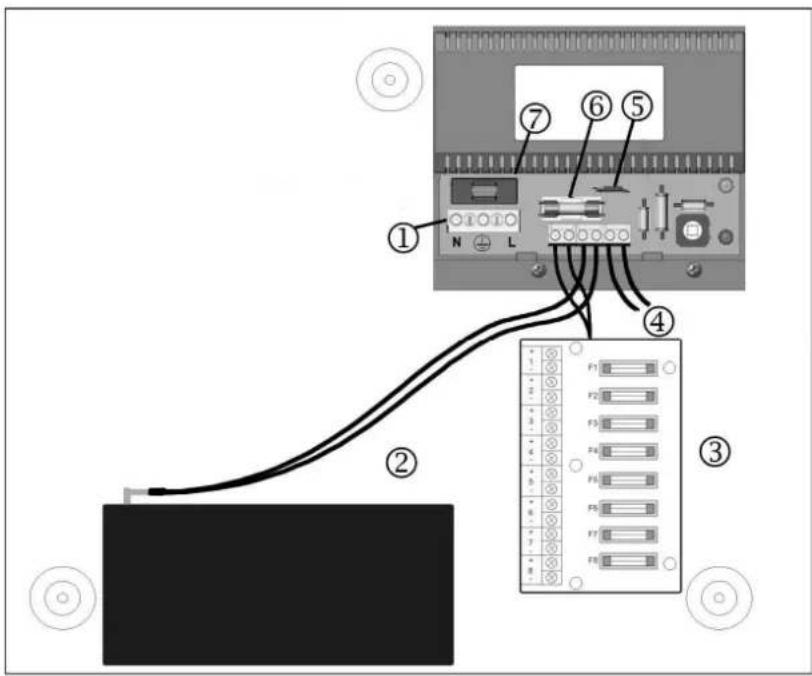

TVAC35500 & TVAC35510

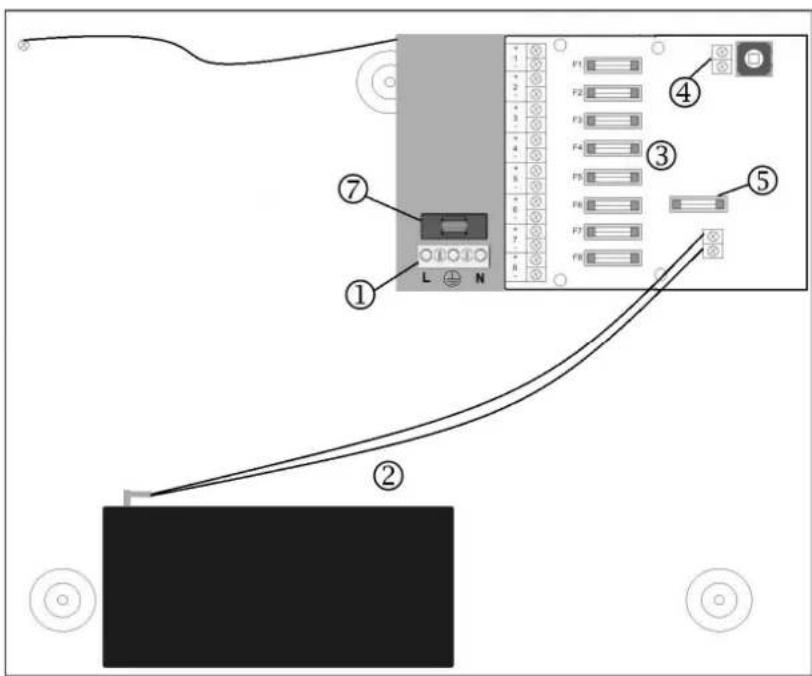

TVAC35520

Beschrijving van de aansluitingen:

①	Netaansluitingsblok	Bruine draad Fase
		Groen-gele draad Aarde
		Blauwe draad Nulleider
②	Accuaansluiting	Rode draad Plus
		Zwarte draad Min
③	Lastaansluitingen 1 - 8	Aansluiting "+" Plus
		Aansluiting "-" Min
④	Sabotagecontact	Contact gesloten bij gesloten deksel (NC)
⑤	Accuzekering – zelfherstellende PTC-zekering
⑥	Voedingsunit zekering
⑦	Hoofdzekering

LED-controleweergave:

GROEN Net-LED Netvoeding in orde
ROOD Storings-LED	Er is een storing: Zekering defect (alleen TVAC35500 & TVAC35510)

6. Montage

6.1 Bevestiging

LET OP:

Sluit het apparaat pas na de installatione op het stroomnet aan. Het apparaat要去 bij het begin van de installatione worden geaard.

Dit apparaat is voor de vaste montage binnenshuis ontworpen. Bevestig het apparaat stevig en in de juiste stand, zDat er zo min möglich spel ing ontstaat. De afstand aan de zijkanten ten opzichte van andere apparaten moet min. 100 mm bedragen.

Gebruik de gaten in de behuizing voor het doorvoeren van de bekabeling Voer de invoer- en uitvoerkabels door verschillende kabeldoorvoeren van de buihuizing

6.2 Aansluiting op het stroomnet

Aansluiten op een externe stroomverbroker van minimaal 3A, bijvoorbeeld een aftakteiding met zekering, met behulp van een kabel geschikt voor netvoeding (0,5 mm², 300/500 V ac).

Gebruik bij de installmentie geschichte kabelschroefverbindingen. Let erop, dat u voor alle kabels kabelhoulders geleukt. 0,5mm^2 300 / 500VAC

Test het apparaat door het kort op het stroomnet aan te sluiten, als de groene LED brandt, is de kabel juist aangesloten.

LET OP: Scheid na de geslaagde test het apparaat van de netspanning.

BELANGRIJK Probeer Niet om de van de beschemkap van de voeding te verwijdersen.

6.3 Aansluiting van de lastuitgangen

Zorg ervoor dat voor de aangesloten apparatuur de benodigde kabeldoorsnede voor de stroom voldoende is. Let op de benodigde kabeldoorsnede. Sluit de kabels aan op de lastuitgangen en let waar bij op de polariteit. Gebruik voor de bevestiging van de kabels passende kabelholders.

Voer nu opniew een test uit om vast te stellen of het apparaat goed functioneert.

Als de storings-LED brandt, kan de oorzaak waarvan zichn, dat er geen accu is aangesloten.

Zorg ervoor, dat het aangesloten apparaat goed van spanning worden voorzien.

Scheid daarna de netadapter van het stroomnet.

6.4 Aansluiting van de noodstroomaccu

Gebruik de bijgevoegde batterijkabels voor de aansluiting van de netadapter op een accu.

Sluit deze aan aan het aansluitblok en de accu.

Let a.u.b. op het volgende:

Let op de juiste polariteit van de accuaansluitingen:

Gebruik de rode kabel voor de plusaansluiting (+ve) en de zwarte kabel voor de minaansluiting (-ve).

Verbind daarna de netadapter met de netspanning, controller of de groene LED brandt. Controllerervolgens of de rode LED geen storing aangeeft.

Scheid nu de netadapter van de spanningsvoeding. De groene LED要去 nu Niet更是 branden.

Controleer nu of de accu voldoende spanning en stroom aan de aangesloten apparaten levert.

Let a.u.b. op het volgende:

Let erop dat de batterij voldoende is opgeladen.

Als de accu Niet voldoende is geladen, laad deleze dan en voer opniew een test uit.

7. Onderhoud en reiniging

7.1 Onderhoud

Controleer de staat van het product regelmatig bv. op beschadiging van de behuizing.

Wanner het vermoeden bestaat dat veilig gebruik van het product nicht langer gegardeerd kan worden, moet het product worden afgekoppeld en要去 voor worden gezorgd dat het nicht per abuis kan worden gebruikt. Verwijder de accu.

U kunt ervan uitgaan dat veilig gebruik Niet meer möglichk is wanneer

• het apparaat zichtaar is beschadigd of
• het apparaat zicheer functioneert.

Let op:

Het product is voor u onderhoudsvrij Er bevinden zich geen onderdelen in de camera die door de gebruiker要去en worden gecontroleerd of onderhoden. Open het product nooit.

7.2 Reiniging

Gebruik een lichte vochtige doek (geen oplosmiddelen) om het stof af te nemen van de behuizing. Wanner het apparaat sterk verruild is, kut u de doek bevochtigen met lauw water.

Zorg ervoor date er geen vloeistof in de voeding komt. Gebruik geen chemische schoonmaakspullen, deze können schade aanbrengen aan de oppervlakte van de behuizing.

8. Verwijdersen

Apparaten met dit tekenEROiet hoishoudelijk vuiI worden afgevoerd. Voer dit product aan het einde van de levensduur af in overeenstemming met de plaatselijk geldende wet- en regelgeving.

Typenummer TVAC35500 TVAC35510	TVAC35520
Netspanning 100 - 240 VAC / 50 Hz
Uitgangsspanning	13,4 - 14,2 VDC bij netvoeding 10,0 - 12,3 VDC bij accuvoeding
Uitgangsstroom totaal 2,0	A	3,0 A	5,0 A
Acculaadstroom	0,5 A
Uitgangsrimpel Max. 150 mV	pk - pk
Hoofdzekering (20 mm HBC)	T2.0 A	T2.0 A	T3.15 A
Voedingsunit zekering (20 mm glas)	F2.0 A F3.15 A F5.0 A
Lastzekering - lastaansluitingsprintplaat (20 mm glas)	8x F2.0 A 8x F3.15 A 8x F5.0 A
Accuzekering	zelfherstellende g		F1.0 A PTC-zekerin
Acculaadtijd	24
Accutype (12 V) 1 x 7 Ah
Omgeving	-10°C - +40°C, 75% nicht condenserend
Afmetingen (bxhxd)	338 x 281 x 86 mm
Gewicht (zonder accu)	3,26 kg		3,4 kg

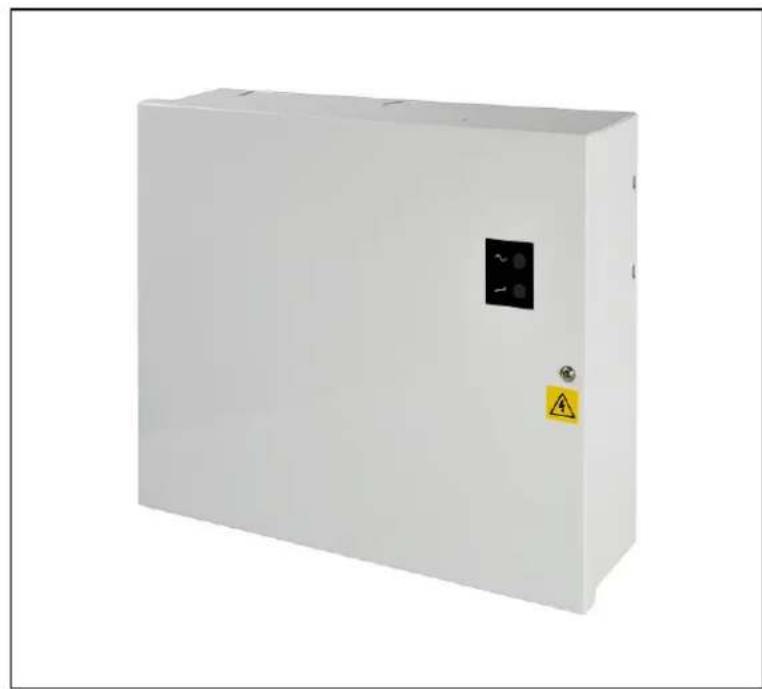

TVAC35500 - TVAC35520

Brugerhandbog

Version 12/2024

CE

Deze gebruiksaanwijzing is een publicatie van ABUS Security Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany.

Alle rechten, inclusief de vertaling, voorbehonden. Reproductions van welke aard dan ook, fotokopie, microfilm of opgeslagen in een geautomatiseerd gegevensbestand, alleen met schriftelijke toestemming van de uitgever.

Nadruuk, ook in uittreksel, verboden.

Deze gebrujiksaaanwijzing voldoet aan de technische eisen bij het ter perse gaan.

Wijzigingen in techniek en uitrusting voorbehonden.
