Marka	ABUS
Model	HDCC32560
Typ produktu	Mini zewnętrzna kamera kopułkowa analogowa HD
Rozdzielczość	1080p (Full HD)
Zasilanie	12 V DC, 1 A
Wyjście wideo	HD-TVI (BNC)
Podłączenie elektryczne	Wtyk zasilania 5,5 x 2,1 mm
Dołączony kabel	Kabel kombinowany 30 m
Kąt obrotu (pan)	0-360°
Kąt nachylenia (tilt)	0-75°
Kąt rotacji (roll)	0-360°
Maks. długość kabla koncentrycznego	500 m (RG6) lub 300 m (RG59)
Temperatura pracy	Wewnątrz/Na zewnątrz (nieokreślona)
Konserwacja i czyszczenie	Czyścić wilgotną ściereczką; nie używać rozpuszczalników, alkoholu ani ściernych środków czyszczących.
Bezpieczeństwo	Odłącz zasilanie przed jakąkolwiek ingerencją; używaj wyłącznie dostarczonego zasilacza; nie otwieraj obudowy.
Zawartość opakowania	Kamera, zasilacz 12 V/1 A, szablon wiertniczy, kabel kombinowany 30 m, materiał montażowy, instrukcje.
Zgodne użytkowanie	Monitoring zewnętrzny, instalacja stała

Często zadawane pytania - HDCC32560 ABUS

Jak zainstalować kamerę HDCC32560?

Przyklej szablon wiertniczy w wybranym miejscu, wywierć otwory, przymocuj podstawę za pomocą dostarczonych wkrętów i kołków. Włóż kamerę, podłącz kable, następnie skieruj ją i zablokuj pierścień zabezpieczający.

Jaka jest maksymalna odległość kabla wideo?

Używaj kabla koncentrycznego RG59 do 300 metrów lub RG6 do 500 metrów dla transmisji HD-TVI bez strat.

Jak wyczyścić kamerę?

Odłącz zasilanie, następnie wyczyść obudowę wilgotną ściereczką. Nigdy nie używaj rozpuszczalników, alkoholu ani środków ściernych.

Czy mogę używać kamery w pomieszczeniu?

Tak, może być używana wewnątrz, ale jest przeznaczona do użytku na zewnątrz. Upewnij się, że spełnione są warunki otoczenia (temperatura, wilgotność).

Co zrobić, jeśli obraz jest zakłócony?

Sprawdź, czy kable nie znajdują się w pobliżu kabli elektrycznych lub źródeł zakłóceń. W razie potrzeby użyj filtra przeciwzakłóceniowego (ref. TVAC25220 lub TVAC25210).

Jak wyregulować kamerę?

Kamera umożliwia obrót poziomy 0-360°, nachylenie 0-75° i obrót wokół osi 0-360°. Po regulacji dokręć pierścień zabezpieczający w kierunku zgodnym z ruchem wskazówek zegara.

Jakiego zasilacza użyć?

Używaj wyłącznie dostarczonego zasilacza (12 V DC, 1 A). Nieodpowiednie zasilanie może uszkodzić urządzenie.

Czy kamera działa w nocy?

Tak, kamera jest wyposażona w diody IR do widzenia w nocy. Obraz czarno-biały jest automatyczny przy słabym oświetleniu.

Jak zresetować kamerę?

Instrukcja nie wspomina o przycisku resetowania. W przypadku problemów odłącz zasilanie na 10 sekund, a następnie podłącz je ponownie.

Gdzie znaleźć pełną instrukcję?

Pełna instrukcja jest dostępna bezpłatnie w formacie PDF na stronie notice-facile.com lub na stronie ABUS (www.abus.com).

INSTRUKCJA OBSŁUGI HDCC32560 ABUS

PL Instrukcja obsługi

Ważne wskazówki i często zadawane pytania dotyczące tego produktu, jak również innych produktów, można znaleźć na stronie internetowej

www.abus.com

Wprowadzenie

Szanowna Klientko, Szanowny Kliencie!

Dziękujemy za zakup naszego produktu.

Firma ABUS Security-Center niniejszym oświadcza, że kamery HDCC32560 i HDCC42560 są zgodne z wymogami następujących dyrektyw UE: Dyrektywy o kompatybilności elektromagnetycznej 2014/30/UE oraz Dyrektywy RoHS 2011/65/UE. Pełny tekst deklaracji zgodności UE jest dostępny na poniższych stronach:

Aby zachować ten stan i zapewnić bezpieczną eksploatację, użytkownik musi przestrzegać niniejszej instrukcji obsługi!

Przed uruchomieniem produktu należy przeczytać całą instrukcję obsługi i przestrzegać wszystkich zasad bezpieczeństwa!

Wszystkie zawarte w niej nazwy firm i oznaczenia produktów są zarejestrowanymi znakami towarowymi odnośnych właścicieli. Wszystkie prawa zastrzeżone.

W razie wątpliwości należy zwrócić się do instalatora lub sprzedawcy!

Zapis danych jest objęty przepisami w zakresie ochrony danych, obowiązującymi w poszczególnych krajach.

Wyłączenie odpowiedzialności cywilnej

Niniejsza instrukcja obsługi została opracowana z najwyższą starannością. Jeżeli mimo to zauważone zostaną w niej braki lub niedokładności, prosimy o ich zgłaszanie w formie pisemnej na podany powyżej adres.

Firma ABUS Security-Center GmbH nie ponosi odpowiedzialności za błędy techniczne i typograficzne oraz zastrzega sobie prawo do wprowadzania w każdej chwili bez wcześniejszej zapowiedzi zmian w produkcie i w instrukcjach obsługi.

ABUS Security-Center nie odpowiada za bezpośrednie i pośrednie szkody następcze powstałe w związku z wyposażeniem, wydajnością i zastosowaniem tego produktu. Treść niniejszego dokumentu nie jest objęta gwarancją.

Objaśnienie symboli

	Symbol błyskawicy w trójkącie informuje o zagrożeniu dla zdrowia, np. wskute porażenia elektrycznego.
	Wykrzyknik w trójkącie oznacza w niniejszej instrukcji obsługi ważne wskazówki, których należy bezwzględnie przestrzegać.
	Symbolem tym oznaczane są specjalne porady i wskazówki dotyczące obsługi.

Wyliczenia

1. ...2. ...	Wyliczenia z ustaloną kolejnością w tekście lub ostrzeżeniu.
• ...• ...	Wyliczenia bez ustalonej kolejności w tekście lub ostrzeżeniu.

Użytkowanie zgodne z przeznaczeniem

Urządzenie należy użytkować wyłącznie w sposób zgodny z jego konstrukcją i przeznaczeniem! Każde inne użycie jest uważane za niezgodne z przeznaczeniem!

Ważne zasady bezpieczeństwa

Informacje ogólne

Przed pierwszym użyciem urządzenia należy dokładnie przeczytać poniższe wskazówki i przestrzegać wszystkich ostrzeżeń, nawet jeżeli użytkownik posiada doświadczenie w posługiwaniu się sprzętem elektronicznym.

	Szkody spowodowane nieprzestrzeganiem niniejszej instrukcji obsługi powodują wygaśnięcie roszczeń gwarancyjnych. Nie odpowiadamy za szkody następcze!
	Nie odpowiadamy za szkody materialne ani osobowe spowodowane nieprawidłową obsługą lub nieprzestrzeganiem zasad bezpieczeństwa. W takich przypadkach wygasają wszelkie roszczenia gwarancyjne!

Należy starannie przechowywać ten podręcznik do wykorzystania w przyszłości.

Sprzedając lub oddając urządzenie, koniecznie przekazać także niniejszą instrukcję.

Poniższe informacje dotyczące bezpieczeństwa i zagrożeń służą nie tylko ochronie Twojego zdrowia, lecz także ochronie urządzenia. Dlatego prosimy o dokładne zapoznanie się z poniższymi punktami:

Zasilanie elektryczne

• Zasilać urządzenie tylko ze źródła napięcia sieciowego zgodnego z podanym na tabliczce znamionowej. W razie wątpliwości co do parametrów lokalnego zasilania elektrycznego zwrócić się do właściwego zakładu energetycznego.
• Przed przystąpieniem do konserwacji lub instalacji odłączyć urządzenie od zasilania sieciowego
• Urządzenie odłączone jest całkowicie od sieci elektrycznej tylko wtedy, gdy wyjęty jest zasilacz.
• Aby całkowicie odłączyć urządzenie od sieci, należy wyciągnąć wtyczkę z gniazda sieciowego.
• Aby wyeliminować niebezpieczeństwo pożaru, na czas dłuższej przerwy w użytkowaniu należy zasadniczo wyjmować wtyczkę urządzenia z gniazda sieciowego.

Przeciążenie/przepięcie

• Przed wichurą i/lub burzą z niebezpieczeństwem wyładowań atmosferycznych zawsze odłącać urządzenie od sieci elektrycznej lub podłącać je do zasilacza UPS.
• Unikać przeciążania gniazd sieciowych, przedłużaczy i adapterów, ponieważ może to spowodować pożar lub porażenie elektryczne.

Kable

■ Wszelkie kable zawsze chwytać za wtyczkę i nie ciągnąć za sam kabel.
- Nie dotykać kabla sieciowego mokrymi rękami, ponieważ może to spowodować zwarcie lub porażenie elektryczne.
- Nie stawiać urządzenia, mebli i innych ciężkich przedmiotów na kablach i uważać, aby nie były one zagięte, zwłaszcza przy wtyczce i gniazdach przyłączeniowych.
- Nie wiązać węzłów na kablu ani nie spinać go razem z innymi kablami.
- Wszystkie kable powinny być ułożone tak, aby nikt po nich nie chodził i aby nie zawadzały.
- Uszkodzony kabel sieciowy może spowodować pożar lub porażenie elektryczne. Regularnie sprawdzać stan kabla sieciowego.
- Nie zmieniać kabla sieciowego i wtyczki sieciowej ani nie manipulować nimi.
- Nie używać adapterów ani przedłużaczy niespełniających wymagań obowiązujących norm bezpieczeństwa i nie wprowadzać żadnych zmian w kablach prądowych lub sieciowych!

Dzieci

Dzieci nie mogą mieć dostępu do urządzeń elektrycznych! Nie pozostawiać bez nadzoru dzieci używających urządzeń elektrycznych. Dzieci nie zawsze są w stanie prawidłowo rozpoznać możliwe niebezpieczeństwa. Drobne części mogą zagrażać życiu w przypadku połknięcia.
- Również folie z opakowania przechowywać w miejscu niedostępnym dla dzieci. Niebezpieczeństwo uduszenia!
- Urządzenie nie może trafić do rąk dzieci. W razie nieprawidłowego użytkowania mogą wyskoczyć sprężyste elementy i spowodować obrażenia (np. oczu).

Monitoring

• Korzystanie z urządzeń do monitoringu może być w niektórych krajach prawnie zakazane lub regulowane.
• Przed uruchomieniem urządzenia użytkownik powinien upewnić się, czy monitoring mieści się w granicach obowiązujących przepisów prawa.

Miejsce ustawienia/środowisko pracy

Na urządzeniu nie wolno kłaść ciężkich przedmiotów.

Urządzenie jest przeznaczone do eksploatacji wyłącznie w pomieszczeniach o odpowiedniej temperaturze lub wilgotności powietrza (np. w łazienie) lub w miejscach nadmiernie zapylonych. Dokładne informacje sprawdzić w danych technicznych poszczególnych urządzeń.

Przestrzegać następujących zasad:

zawsze zapewnić odpowiednią wentylację (nie ustawiać urządzenia na regałach, na grubym dywanie, na łóżku lub w innych miejscach, w których szczeliny wentylacyjne mogłyby być zasłonięte, i zachowywać odstęp od innych przedmiotów co najmniej 10 cm z każdej strony);
■ chronić urządzenie przed działaniem źródeł ciepła (np. ogrzewania);
- na urządzenia przeznaczone do wnętrz nie może padać bezpośrednio światło słoneczne bądź silne światło sztuczne;
- urządzenie nie może stać w pobliżu pół magnetycznych (np. głośników);
- na urządzeniu lub obok niego nie mogą stać przedmioty będące źródłem otwartego ognia, (np. palące się świece);
- unikać kontaktu urządzeń przeznaczonych do wnętrz z wodą rozpryskową i kapiącą oraz z agresywnymi cieczami;
- nie eksploatować urządzenia w pobliżu wody, w szczególności zanurzać go (nie stawiać na urządzeniu lub obok niego przedmiotów napełnionych woda, np. wazonów lub napojów);
■ zapobiegać dostawaniu się ciał obcych do środka;
- nie narażać urządzenia na duże wahania temperatury, w przeciwnym razie skraplająca się wilgoć zawarta w powietrzu może spowodować zwarcia;
- nie narażać urządzenia na nadmierne wstrząsy i wibracje.

Rozpakowanie

Rozpakowując urządzenie, należy zachować szczególną ostrożność.

Opakowania i materiały pomocnicze do pakowania nadają się do recyklingu i powinny być przekazane do ponownego wykorzystania.

Nasze rady:

Papier, karton i tekture falistą oraz elementy opakowania z tworzyw sztucznych wrzucać do przewidzianych do tego celu pojemników zbiorczych.

Jeżeli w miejscu zamieszkania użytkownika nie ma takich pojemników, materiały te można wyrzucać razem z innymi odpadami domowymi.

Ostrzeżenie

W przypadku stwierdzenia uszkodzenia oryginalnego opakowania sprawdzić najpierw urządzenie. W razie stwierdzenia uszkodzeń urządzenia odeślij je wraz z opakowaniem, informując jednocześnie przewoźnika.

Uruchamianie

- Przed pierwszym uruchomieniem spełnić wszystkie wymagania określone w zasadach bezpieczeństwa i instrukcji obsługi!

	OstrzeżenieInstalując urządzenie w istniejącej instalacji monitoringu wideo, upewnić się, czy wszystkie urządzenia są odłączone od obwodu sieciowego i obwodu niskiego napięcia!
	OstrzeżenieNieprawidłowe i niefachowo wykonywane prace przy sieci elektrycznej lub instalacjach wewnętrznych stanowią zagrożenie nie tylko dla użytkownika, lecz także dla innych osób. Okablować instalację tak, aby obwód sieciowy i obwód niskiego napięcia były ułożone osobno i nie stykały się w żadnym miejscu, ani też nie mogły zostać połączone w wyniku uszkodzenia.

Konserwacja i pielęgnacja

Konserwacja jest potrzebna w razie uszkodzenia urządzenia, np. uszkodzenia wtyczki sieciowej, kabla sieciowego lub obudowy, w razie dostania się cieczy lub innych przedmiotów do wnętrza urządzenia, po kontakcie z deszczem lub wilgocią lub w razie nieprawidłowego działania, a także po upadku.

Konserwacja

• W razie dysmenia, nietypowych odgłosów lub zapachów natychmiast wyłączyć urządzenie i wyciągnąć wtyczkę sieciową z gniazda. W tych przypadkach nie wolno kontynuować używania urządzenia przed jego sprawdzeniem przez specjalistę.
  ■ Wszelkie prace konserwacyjne powierzać tylko wykwalifikowanym specjalistom.
• Pod żadnym pozorem nie otwierać obudowy urządzenia ani akcesoriów. W przypadku otwartej obudowy istnieje zawsze zagrożenie życia wskutek porażenia elektrycznego – otwierać obudowę wyłącznie wtedy, gdy urządzenie nie jest pod napięciem.
  W przypadku niektórych urządzeń otwarcie obudowy jest niezbędne i umożliwia:

• montaż urządzenia
- włożenie nośnika pamięci (karty SD lub dysku twardego)
- dostęp do istotnych funkcji (przycisk Reset albo WPS)

Czyszczenie

• Obudowę urządzenia należy czyścić wyłącznie wilgotną szmatką.
• Nie używać rozpuszczalników, spirytusu, rozcieńczalników itd., ani substancji takich jak: solanka, preparaty owadobójcze, rozpuszczalniki zawierające chlor lub kwasy (salmiak), proszek do szorowania.
  Bawełnianą ściereczką delikatnie przecierać powierzchnię aż do całkowitego wysuszenia.

W pracującym urządzeniu występuje niebezpieczne napięcie. Na czas konserwacji lub czyszczenia odłączyć urządzenie od sieci!

Spis treści

1. Zawartość opakowania....8
2. Opis sprzętu 9

2.1. HDCC32560 9
2.2. HDCC42560 9

1. Montaż/instalacja.... 10

3.1. HDCC32560 10
3.2. HDCC42560 11
3.3. Montaż kabla wideo....11

1. Zawartość opakowania

HDCC32560

• Analogowa minikamera zewnętrzna HD kopułkowa 1080p
  ■ Zasilacz sieciowy, 12 V DC / 1 A (UE, UK, AU)
• Szablon wiercenia
• Kabel kombi 30 m
  ■ Materiał montażowy
• Instrukcja

HDCC42560

• Analogowa minikamera zewnętrzna HD 1080p
  ■ Zasilacz sieciowy, 12 V DC / 1 A (UE, UK, AU)
  ■ Szablon wiercenia
• Kabel kombi 30 m
  ■ Material montażowy
• Instrukcja

2. Opis sprzętu

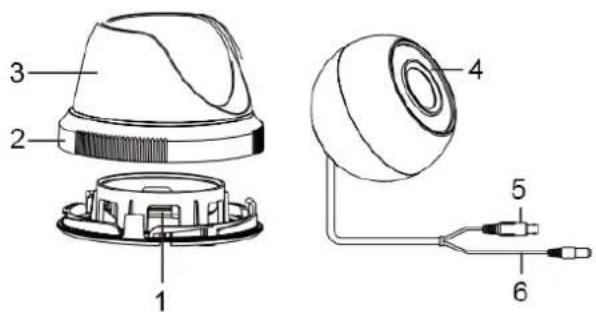

2.1. HDCC32560

1 Podstawa kamery 2 Pierścień blokujący
3 Pokrywa kamery 4 Kamera
5 Wyjście wideo HD-TVI (BNC)	6	Złącze napięciowe (5,5 x 2,1 mm, wtyk koncentryczny)

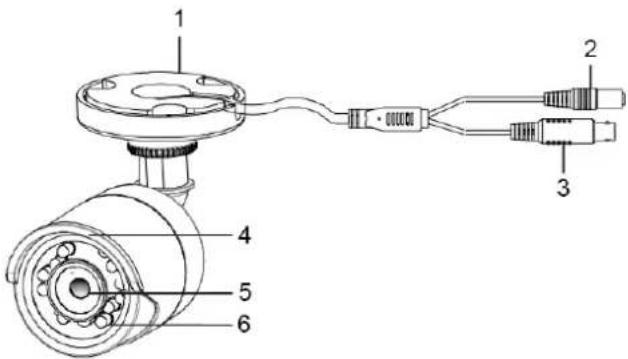

2.2. HDCC42560

1	Uchwyt do mocowania kamery na ścianie	2	Wyjście wideo HD-TVI (BNC)
3	Złącze napięciowe(5,5 x 2,1 mm, wtyk koncentryczny)	4	Daszek przeciwsłoneczny
5	Obiektyw 6 Diody IR LED

3. Montaż/instalacja

UWAGA!

W trakcie montażu kamera powinna być odłączona od napięcia sieciowego.

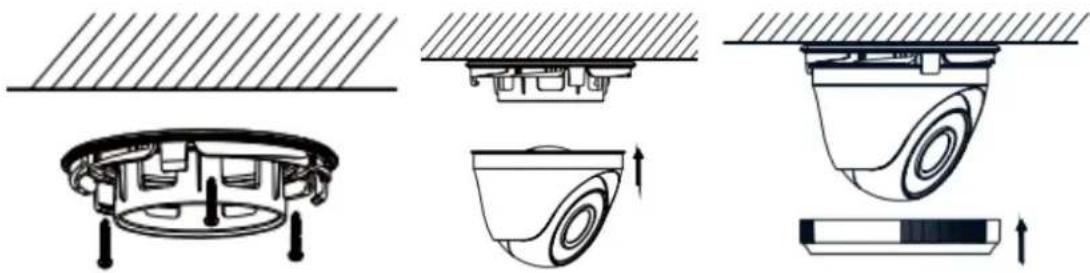

3.1. HDCC32560

Przykleić dołączony szablon wiercenia w wybranym miejscu instalacji kamery. Wywiercić potrzebne otwory.

Odkręcić pierścień blokujący kamery w kierunku przeciwnym do ruchu wskazówek zegara. Użyć dwóch kotew na spodzie podstawy kamery, aby wytworzyć siłę oporową.

Do zamocowania podstawy kamery użyć dostarczonych kołków rozporowych i śrub.

Jeżeli kabel ma być ułożony z boku, należy zaczekać z całkowitym zamocowaniem postawy kamery do momentu, aż kamera i pokrywa kamery znajdą się na swoim miejscu.

Umieścić kamerę na podstawie kamery i poprowadzić kabel przez ścianę lub z boku. Nałożyć pokrywę kamery i ustawić kamerę i pokrywę kamery.

Obrócić pierścień blokujący w kierunku zgodnym z ruchem wskazówek zegara w celu zablokowania kamery w danym położeniu.

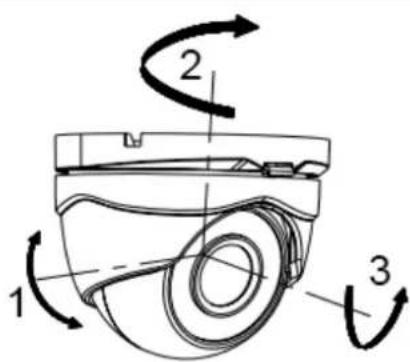

Ustawienie

Przykleić dołączony szablon wiercenia w wybranym miejscu instalacji kamery. Wywiercić potrzebne otwory.

Do zamocowania kamery użyć dostarczonych kołków rozporowych i śrub.

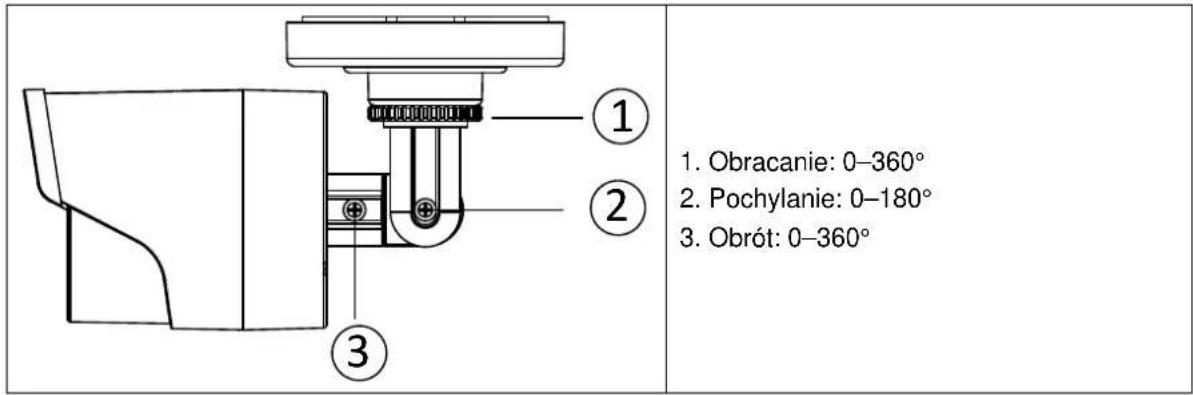

Ustawienie

1. Obracanie: 0–360° 2. Pochylanie: 0–180° 3. Obrót: 0–360°

3.3. Montaż kabla wideo

Do transmisji sygnału wideo HD-TVI z kamery do nagrywarki HD-TVI konieczne jest podłączenie kabla koncentrycznego typu RG59 z wtykiem BNC (male, męski) do złącza z napisem „TVI”. Długość kabla do następnego urządzenia nie może przekraczać odpowiednio 500 m (RG6) lub 300 m (RG59).

Proszę pamiętać, że ułożenie kabli w pobliżu przewodów elektrycznych lub innych przewodzących materiałów może prowadzić do zakłóceń transmisji obrazu kamery.Zalecenie:Zastosowanie filtra przeciwzakłóceniowego TVAC25220 lub TVAC25210 może zminimalizować powstawanie zakłóceń.
