MANUALE UTENTE IPCA66500 ABUS

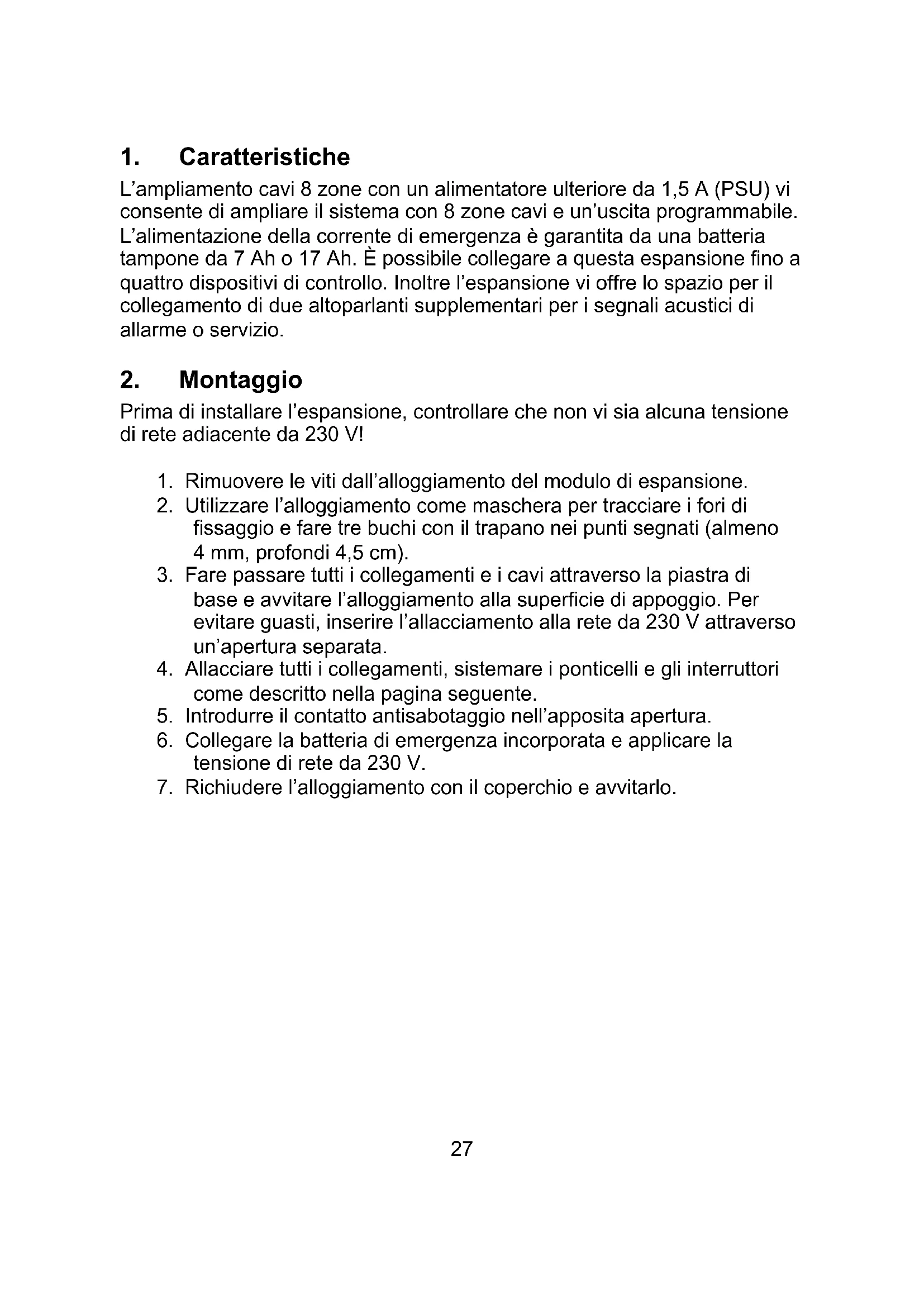

Ampliamento cavi 8 zone con PSU

L'ampliamento cavi 8 zone con un alimentatore ulteriore da 1,5 A (PSU) vi consente di ampliare il sistema con 8 zone cavi e un'uscita programmabile. L'alimentazione della corrente di emergenza è garantita da una batteria tampone da 7 Ah o 17 Ah. È possibile collegare a questa espansione fino a quattro dispositivi di controllo. Inoltre l'espansione vi offre lo spazio per il collegamento di due altoparlanti supplementari per i segnali acustici di allarme o servizio.

2. Montaggio

Prima di installare l'espansione, controllare che non vi sia alcuna tensione di rete adiacente da 230 V!

1. Rimuovere le viti dall'alloggiamento del modulo di espansione.
2. Utilizzare l'alloggiamento come maschera per tracciare i fori di fissaggio e fare tre buchi con il trapano nei punti segnati (almeno 4 mm, profondi 4,5 cm).
3. Fare passare tutti i collegamenti e i cavi attraverso la piastra di base e avvitare l'alloggiamento alla superficie di appoggio. Per evitare guasti, inserire l'allacciamento alla rete da 230 V attraverso un'apertura separata.
4. Allacciare tutti i collegamenti, sistemare i ponticelli e gli interruttori come descritto nella pagina seguente.
5. Introdurre il contatto antisabotaggio nell'apposita apertura.
6. Collegare la batteria di emergenza incorporata e applicare la tensione di rete da 230 V.
7. Richiudere l'alloggiamento con il coperchio e avvitarlo.

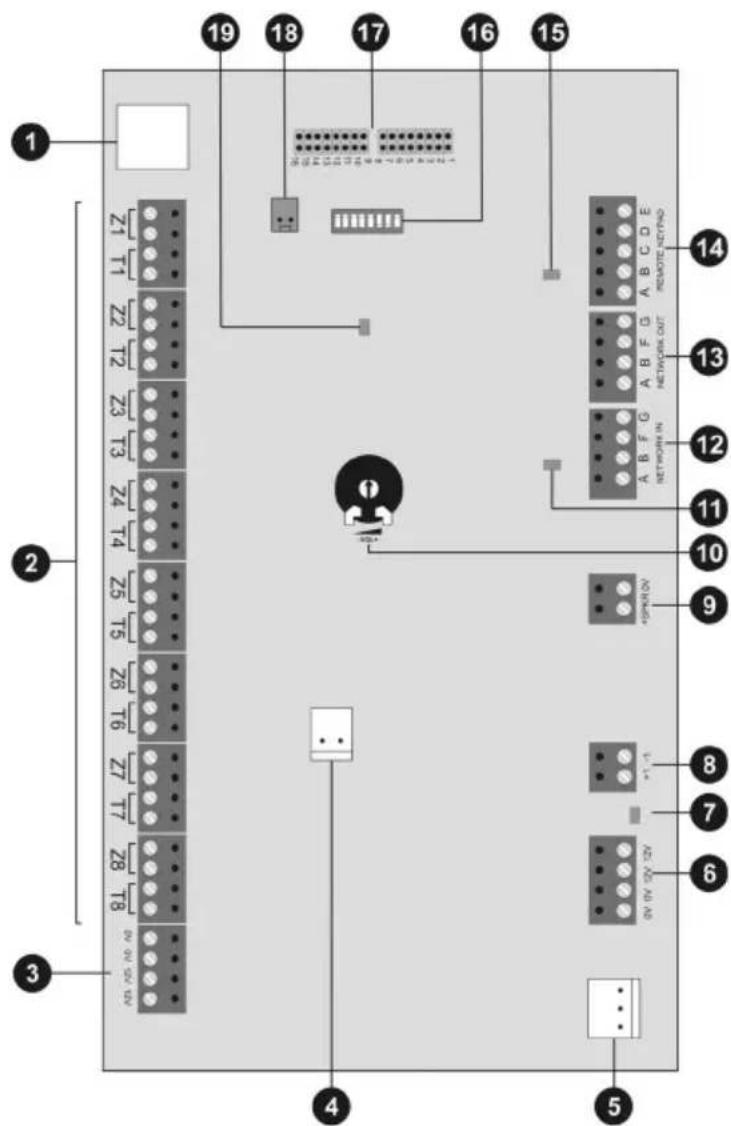

3. Descrizione delle componenti e programmazione

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 Z1 T1 Z2 T2 Z3 T3 Z4 T4 Z5 T5 Z6 T6 Z7 T7 Z8 T8 ON IN ON OUT A B F G A B C D E NETWORK OUT REMOTE NETNO *#ONION *+/-1 ON IN ON OUT

1.) Non utilizzato
2.) CABLAGGIO ZONE

Ogni zona può essere cablata diversamente. Generalmente, i contatti dei rivelatori sono NC (chiusi normalmente); nel caso in cui preferiate la modalità NO (normalmente aperto) dovete invertire le zone.

Nota: L'alimentazione di tensione dei rivelatori è fornita tramite due linee supplementari da allacciare ai collegamenti AUX (+12 V DC / 0 V).

• cablaggio NC (CCL)
• cablaggio FSL (DEOL)
• cablaggio antimascheramento:

Se i rivelatori possiedono proprietà antimaschera, tre resistenze possono controllare tutti gli stati (OK, allarme, sabotaggio, mascherato). La zona, come ogni altra zona, può essere programmata (ad es. Subito), ma deve esserle essere assegnata la proprietà “mascheramento”.

Nota: Esempi di cablaggio nelle istruzioni per l'installazione della centrale.

Ulteriori collegamenti alla tensione per l'alimentazione dei rilevatori e delle uscite esterni (+12 V DC / 0 V).

4.) COLLEGAMENTO PER LA BATTERIA DI EMERGENZA 7AH/17AH

5.) COLLEGAMENTO PER L'ALIMENTAZIONE DI TENSIONE DC DA 13,8 V

Ulteriori collegamenti alla tensione per l'alimentazione dei rilevatori e delle uscite esterni (+12 V DC / 0 V).

7.) LED DI ERRORE AUX

Si illumina quando è scattato il backup.

8.) USCITA (OPZIONALE)

Nell'impostazione standard l'uscita passa da 0 V a 12 V (+1). La corrente massima raggiunge i 500 mA. Se desiderato, l'uscita può essere invertita in fase di programmazione. L'uscita -1 non viene utilizzata.

9.) CABLAGGIO DEGLI ALTOPARLANTI (OPZIONALE)

Possono essere collegati in serie fino a due altoparlanti esterni da 16 Ohm. Il volume è regolabile tramite il potenziometro della scheda.

10.) POTENZIOMETRO DEI VOLUMI

Per impostare il volume degli altoparlanti.

11.) LED DI ERRORE DEL BUS

Si illumina quando è scattato il backup.

12.) ENTRATA DEL BUS

Il primo ampliamento del bus viene allacciato alla centrale tramite il collegamento NODE NETWORK IN (ingresso del bus).

Tutti gli ampliamenti successivi sono allacciati al NODE NETWORK OUT (uscita del bus) dell'ampliamento già presente.

Nota: La distanza massima dell'ampliamento più lontano non può superare il chilometro.

G F B

Nota: Non allacciare il collegamento "A" alla linea bus a 4 fili!

13.) USCITA DEL BUS

Per il cablaggio dei moduli di espansione supplementari al bus.

G F B A

14.) CABLAGGIO DEI DISPOSITIVI DI CONTROLLO (OPZIONALE)

Collegamento di dispositivi di controllo supplementari (4 max). La distanza massima del dispositivo di controllo più lontano non può superare i 100 metri.

Nota: L'alimentazione di tensione dei dispositivi di controllo non può scendere sotto i 10,5 V DC (si raccomanda un min. di 12 V). Se la tensione è troppo bassa raddoppiare i collegamenti sotto tensione con i fili restanti oppure utilizzare un'alimentazione di tensione supplementare.

15.) LED DI ERRORE DEL DISPOSITIVO DI CONTROLLO

Si illumina quando è scattato il backup.

16.)NON UTILIZZATO

La posizione dello switch DIP non può essere modificata.

17.) INDIRIZZO DELL'AMPLIAMENTO CAVI 8 ZONE

Collocare il ponticello nell'adeguata posizione dell'ampliamento.

Nota: Assicurarsi che non venga utilizzato due volte lo stesso indirizzo per un bus.

18.) PONTICELLO DI SABOTAGGIO

In caso di ponticello chiuso il contatto di sabotaggio del modulo di ampliamento è spento.

19.) LED BUS

Si illumina se la comunicazione del bus è presente e lampeggia quando la comunicazione attraverso il bus è disturbata.

4. Dati tecnici

Assorbimento di tensione esterna	230 V AC +/- 10%, 50 Hz
Assorbimento di corrente esterna	145 mA
Alimentazione di tensione interna	13,8 V DC
Alimentazione di corrente interna	1,5 A (750 mA per carica batteria)
Assorbimento di corrente interno	60 mA max in caso di 12 V DC;305 mA max con altoparlanti
Alimentazione elettricad'emergenza	12 V DC, 7 Ah/17 Ah batteria
Zone 8 zone; NC oppure FSL (DEOL) conantimascheramento
Uscita 1 uscita a inserimento positivo (+1),500 mA max in caso di 12 V DC
Backup 4 backup (500 mA) resettabili automaticamente; 1 backup principale(T315 mA/250 V)
Dimensioni 382 mm x 310 mm x	95 mm (AxLxP)
Peso	4,5 kg
Temperatura di funzionamento da	-10 °C a 55 °C
Umidità dell'aria max 96%
