Type de produit	Module d'extension filaire 8 zones avec alimentation supplémentaire
Marque	ABUS
Modèle	IPCA66500
Dimensions (H x L x P)	382 mm x 310 mm x 95 mm
Poids	4.5 kg
Alimentation externe	230 V CA +/-10%, 50 Hz
Alimentation interne	13.8 V CC
Sortie d'alimentation interne	1,5 A (750 mA pour charge de batterie)
Batterie de secours	12 V CC, 7 Ah ou 17 Ah rechargeable
Entrées de zone	8 zones, configurables en NC, FSL (DEOL) ou anti-masquage
Sortie auxiliaire	1 sortie, 12 V CC à 500 mA max, programmable
Fusibles	4 fusibles réarmables (500 mA) + 1 fusible secteur (315 mA lent)
Interface bus	Oui, prend en charge jusqu'à 1 km de longueur totale de bus
Ports de panneau de commande	Jusqu'à 4 panneaux supplémentaires, longueur de câble max 100 m
Pilotage de haut-parleur	Jusqu'à 2 haut-parleurs de 16 Ohm en série, volume réglable
Protection anti-sabotage	Interrupteur anti-sabotage inclus (peut être désactivé via cavalier)
Plage de température de fonctionnement	-10°C à +55°C
Humidité de fonctionnement	<96% sans condensation
Consommation électrique	60 mA (repos) à 305 mA avec haut-parleur à 12 V CC
Exigences d'installation	Débrancher l'alimentation secteur avant l'installation ; utiliser une entrée de câble séparée pour 230V
Entretien	Batterie et fusibles remplaçables ; les fusibles automatiques se réarment après surcharge

FOIRE AUX QUESTIONS - IPCA66500 ABUS

Combien de zones le IPCA66500 prend-il en charge ?

Le IPCA66500 prend en charge 8 zones filaires. Chaque zone peut être configurée en NC (normalement fermé), FSL (DEOL) avec supervision de fin de ligne, ou anti-masquage avec trois résistances.

Quels types de câblage puis-je utiliser pour les zones ?

Vous pouvez utiliser le câblage NC (CCL) (normalement fermé), le câblage FSL (DEOL) avec supervision individuelle des fils anti-sabotage, ou le câblage anti-masquage qui surveille les états de santé, d'alarme, de sabotage et de masquage à l'aide de trois résistances.

Puis-je connecter plusieurs extensions IPCA66500 ?

Oui, plusieurs extensions peuvent être connectées via le bus. Chaque extension doit avoir une adresse unique définie par le cavalier d'adresse. Utilisez la sortie NODE NETWORK OUT d'une extension pour vous connecter à l'entrée NODE NETWORK IN de la suivante.

Quelle est la longueur maximale du câble de bus ?

La distance maximale entre le centre d'alarme et l'extension la plus éloignée est de 1 km. Assurez-vous d'utiliser le type de câble approprié et évitez de connecter le connecteur 'A' au câble de bus à 4 conducteurs.

Quelle taille de batterie de secours dois-je utiliser ?

Le IPCA66500 accepte une batterie rechargeable 12 V CC de 7 Ah ou 17 Ah. La batterie fournit une alimentation de secours en cas de panne secteur.

Comment régler le volume du haut-parleur ?

Le volume des haut-parleurs externes se règle à l'aide du potentiomètre de volume sur la carte PCB. Tournez le potentiomètre pour augmenter ou diminuer le volume.

Puis-je connecter plus d'un panneau de commande ?

Oui, vous pouvez connecter jusqu'à 4 panneaux de commande supplémentaires (panneaux d'exploitation). La longueur de câble maximale jusqu'au panneau le plus éloigné est de 100 m. Assurez-vous que la tension au panneau ne descend pas en dessous de 10,5 V CC.

Que indique le BUS LED ?

La LED BUS de l'extension s'allume lorsqu'il y a une communication sur le bus. Elle clignote lorsque la communication sur le bus est perdue, indiquant un problème avec la connexion du bus.

Comment définir l'adresse de l'extension ?

Définissez l'adresse à l'aide du cavalier d'adresse (composant 17 sur la carte PCB). Assurez-vous que deux extensions sur le même bus n'ont pas la même adresse. Reportez-vous au manuel pour le mappage des positions du cavalier.

Y a-t-il une protection contre les surintensités ?

Oui, le IPCA66500 dispose de 4 fusibles réarmables (500 mA chacun) et d'un fusible secteur (315 mA, lent). Les fusibles réarmables se réarment après la suppression de la surcharge.

MODE D'EMPLOI IPCA66500 ABUS

Extension filaire 8 zones avec alimentation

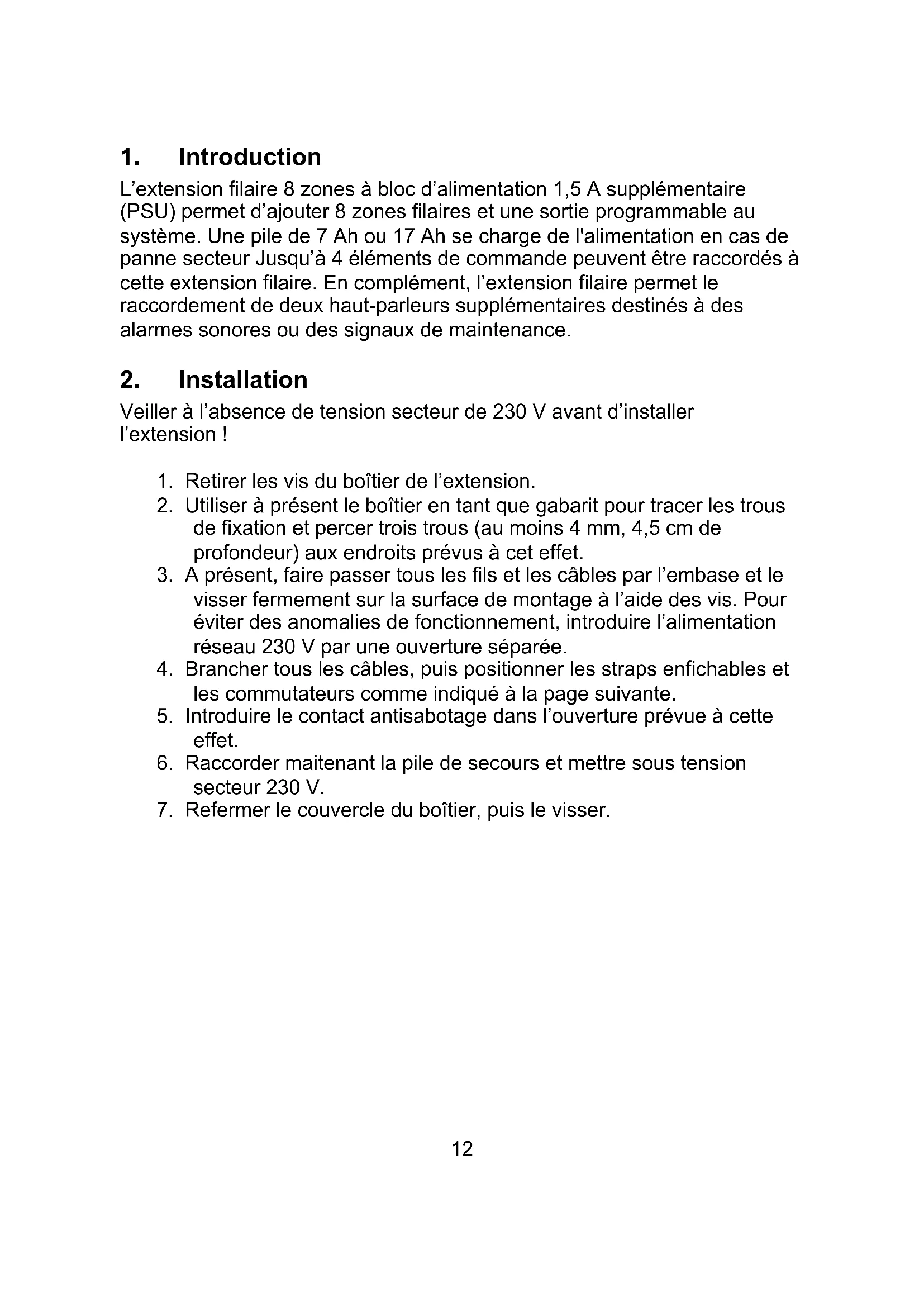

Instructions d'installation (FR) 12

L'extension filaire 8 zones à bloc d'alimentation 1,5 A supplémentaire (PSU) permet d'ajouter 8 zones filaires et une sortie programmable au système. Une pile de 7 Ah ou 17 Ah se charge de l'alimentation en cas de panne secteur Jusqu'à 4 éléments de commande peuvent être raccordés à cette extension filaire. En complément, l'extension filaire permet le raccordement de deux haut-parleurs supplémentaires destinés à des alarmes sonores ou des signaux de maintenance.

2. Installation

Veiller à l'absence de tension secteur de 230 V avant d'installer l'extension !

1. Retirer les vis du boîtier de l'extension.
2. Utiliser à présent le boîtier en tant que gabarit pour tracer les trous de fixation et percer trois trous (au moins 4 mm, 4,5 cm de profondeur) aux endroits prévus à cet effet.
3. À présent, faire passer tous les fils et les câbles par l'embase et le visser fermement sur la surface de montage à l'aide des vis. Pour éviter des anomalies de fonctionnement, introduire l'alimentation réseau 230 V par une ouverture séparée.
4. Brancher tous les câbles, puis positionner les straps enfichables et les commutateurs comme indiqué à la page suivante.
5. Introduire le contact antisabotage dans l'ouverture prévue à cette effet.
6. Raccorder maitenant la pile de secours et mettre sous tension secteur 230 V.
7. Refermer le couvercle du boîtier, puis le visser.

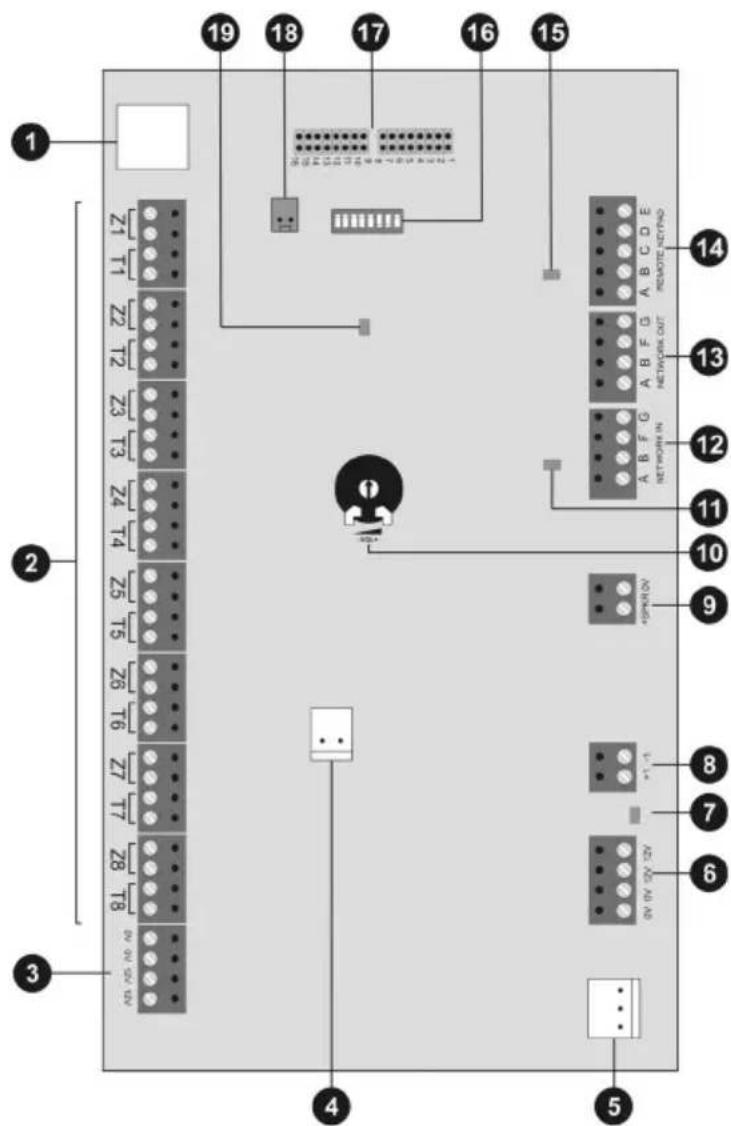

3. Câblage de l'extension

1.) Non utilise

Chaque zone peut être raccordée différemment. En principe, les contacts des détecteurs sont normalement fermés (NC). Si un comportement NO (normalement ouvert) est souhaité, il convient d'inverser les zones.

Remarque : Les détecteurs sont alimentés par deux câbles supplémentaires pour les raccordements aux bornes AUX (+12 V c.c. / 0 V).

Branchement NC:

Appelé branchement CCL.

Branchement FSL :

Appelé également DEOL. Permet la surveillance séparée d'un sabotage filaire.

Branchement anti-masquage :

Si le détecteur a la propriété « Anti-masq. », trois résistances peuvent surveiller l'ensemble des états (OK, Alarme, Sabotage, Masqué). La zone concernée peut être programmée comme toute autre zone quelconque (par ex. Immédiatement), mais la propriété « Masquage » doit lui avoir été affectée.

Remarque : pour des exemples de branchement supplémentaires, consulter les Instructions d'installation.

3.) CONNECTEUR AUX

Connecteurs d'alimentation supplémentaires pour les détecteurs et sorties externes (+12 V c.c / 0 V).

4.) BORNIER DE LA PILE DE SECOURS 7AH/17AH

5.) BORNIER DE L'ALIMENTATION 13,8 V C.C.

6.) CONNECTEUR AUX

Connecteurs d'alimentation supplémentaires pour les détecteurs et sorties externes (+12 V c.c / 0 V).

7.) DEL D'ERREUR AUX

Ce voyant s'allume lorsque le fusible a disjoncté

8.) SORTIE (EN OPTION)

Par défaut, cette sortie commute de 12 V à 0 V (+1). Lors de l'opération, le courant maxi. est de 500 mA. Une inversion de cette sortie est possible, le cas échéant, au niveau de la programmation. Une utilisation de la sortie -1 n'est pas possible.

9.) CABLAGE DES HAUT-PARLEURS (EN OPTION)

Jusqu'à deux haut-parleurs externes de 16 ohms peuvent être branchés en série. Le potentiomètre sur la platine permet de régler le volume.

10.) REGLAGE DU VOLUME DU POTENTIOMETRE

Permet de régler le volume de haut-parleurs internes.

11.) DEL D'ERREUR BUS

Ce voyant s'allume lorsque le fusible a disjoncté.

12.) ENTREE BUS

La première extension sur le bus est reliée à la centrale par le biais du connecteur NODE NETWORK IN (entrée bus).

Toute autre extension suivante est raccordée au NODE NETWORK OUT (sortie bus) de l'extension précédente.

Remarque : la distance maximale de l'extension la plus éloignée ne doit pas dépasser 1 km.

Remarque : ne pas raccorder la borne « A » du câble bus 4 fils!

13.)SORTIE BUS

Permet le raccordement d'extensions filaires supplémentaires au bus.

14.) CABLAGE DES ELEMENTS DE COMMANDE (EN OPTION)

Raccordement de jusqu'à 4 éléments de commande supplémentaires la distance maximale de l'élément de commande le plus éloigné ne doit pas dépasser 100 m.

Remarque : l'alimentation au niveau des éléments de commande ne doit pas passer en dessous de 10,5 V c.c. (12 V au moins sont recommandés). Si la tension est trop faible, doubler les câbles conducteurs avec les autres fils ou utiliser une alimentation supplémentaire.

15.) D'EL D'ERREUR D'ELEMENT DE COMMANDE

Ce voyant s'allume lorsque le fusible a disjoncté.

16.) NON UTILISE

La position des interrupteurs DIP ne doit pas être modifiée.

17.) ADRESSE DE L'EXTENSION FILAIRE 8 ZONES

Enficher le jack sur la position correspondante de l'extension.

Remarque : s'assurer de ne pas utiliser deux fois la même adresse sur un bus.

18.) JACK ENFICHABLE ANTISABOTAGE

Lorsque le jack est enfiché, le contact antisabotage du module d'extension est désactivé.

19.) DEL DE BUS

Ce voyant s'allume lorsque la communication par le bus est en dérangement.

4. Fiche technique

Alimentation externe 230 V c.a. +/- 10 %, 50 Hz
Consommation externe 145 mA
Alimentation interne	13,8 V c.c.
Alimentation électrique interne	1,5 A, dont 750 mA de courant de charge de la pile
Consommation interne	60 mA maxi. à 12 V c.c.305 mA maxi. avec volume haut-parleur au maximum
Alimentation de secours	12 V c.c., pile 7Ah/17Ah
Zones 8 Zones; NC ou FSL-avec « Anti-masq. »
Sortie	1 sortie à mise en circuit positive (+1),500 mA maxi. à 12 V c.c.
Fusibles 4 fusibles (500 mA) autoréinitialisables;1 fusible principal (315 mA passif)
Dimensions 382mm x 310mm x 95mm (HxLxP)
Poids 4,5 kg
Température de fonctionnement	-10° à 55°C
Humidité	96% maxi.
