Produkttype 8-zoners kablet udvidelsesmodul med ekstra strømforsyning
Mærke ABUS
Model IPCA66500
Mål (H x B x D) 382 mm x 310 mm x 95 mm
Vægt 4.5 kg
Ekstern spændingsforsyning 230 VAC +/-10%, 50 Hz
Intern spændingsforsyning 13.8 V DC
Intern strømforsyningsudgang 1.5 A (750 mA til batteriopladning)
Standby-batteri 12 V DC, 7 Ah eller 17 Ah genopladeligt
Zoneindgange 8 zoner, konfigurerbare som NC, FSL (DEOL) eller anti-maskering
Hjælpeudgang 1 udgang, 12 V DC ved maks. 500 mA, programmerbar
Sikringer 4 auto-resettable sikringer (500 mA) + 1 netsikring (315 mA træg)
Bus-grænseflade Ja, understøtter op til 1 km samlet buslængde
Betjeningspanel-porte Op til 4 ekstra paneler, maks. 100 m kabellængde
Højttalerdrev Op til 2 x 16 Ohm højttalere i serie, lydstyrke justerbar
Sabotagebeskyttelse Sabotagekontakt inkluderet (kan deaktiveres via jumper)
Driftstemperaturområde -10°C til +55°C
Driftsfugtighed <96% ikke-kondenserende
Strømforbrug 60 mA (i tomgang) til 305 mA med højttaler ved 12 V DC
Installationskrav Afbryd strømmen før installation; brug separat kabelindføring til 230V
Vedligeholdelse Batteri og sikringer kan udskiftes; automatiske sikringer nulstilles efter overbelastning

Ofte stillede spørgsmål - IPCA66500 ABUS

Hvor mange zoner understøtter IPCA66500?
IPCA66500 understøtter 8 kablede zoner. Hver zone kan konfigureres som NC (normalt lukket), FSL (DEOL) med end-of-line overvågning eller anti-maskering med tre modstande.
Hvilke typer ledningsføring kan jeg bruge til zonerne?
Du kan bruge NC (CCL) ledningsføring (normalt lukket), FSL (DEOL) ledningsføring med individuel ledningssabotageovervågning eller anti-maskering ledningsføring, som overvåger sundhed, alarm, sabotage og maskeringstilstande ved hjælp af tre modstande.
Kan jeg tilslutte flere IPCA66500-udvidelser?
Ja, flere udvidelser kan tilsluttes via bussen. Hver udvidelse skal have en unik adresse indstillet af adressejumperen. Brug NODE NETWORK OUT på én udvidelse til at forbinde til NODE NETWORK IN på den næste.
Hvad er den maksimale buskabellængde?
Den maksimale afstand fra alarmcentralen til den fjerneste udvidelse er 1 km. Sørg for korrekt kabeltype og undgå at tilslutte 'A'-stikket til 4-leder buskablet.
Hvilken størrelse standby-batteri skal jeg bruge?
IPCA66500 accepterer et 12 V DC genopladeligt batteri på 7 Ah eller 17 Ah. Batteriet giver nødstrøm i tilfælde af netstrømsvigt.
Hvordan justerer jeg højttalerlydstyrken?
Lydstyrken på eksterne højttalere justeres ved hjælp af lydstyrkepotentiometeret på PCB'et. Drej potentiometeret for at øge eller mindske lydstyrken.
Kan jeg tilslutte mere end ét betjeningspanel?
Ja, du kan tilslutte op til 4 ekstra betjeningspaneler. Den maksimale kabellængde til det fjerneste panel er 100 m. Sørg for, at spændingen ved panelet ikke falder under 10.5 V DC.
Hvad indikerer BUS LED'en?
BUS LED på udvidelsen lyser, når der er buskommunikation. Den blinker, når buskommunikationen er tabt, hvilket indikerer et problem med busforbindelsen.
Hvordan indstiller jeg adressen på udvidelsen?
Indstil adressen ved hjælp af adressejumperen (komponent 17 på PCB'et). Sørg for, at ingen to udvidelser på samme bus har samme adresse. Se manualen for jumperpositionkortlægning.
Er der overstrømsbeskyttelse?
Ja, IPCA66500 har 4 auto-resettable sikringer (500 mA hver) og en netsikring (315 mA, træg). De auto-resettable sikringer nulstilles efter overbelastningen er fjernet.

Brugerspørgsmål om IPCA66500 ABUS

0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.

Stil et nyt spørgsmål om dette apparat

E-mailen forbliver privat: den bruges kun til at underrette dig, hvis nogen svarer på dit spørgsmål.

Ingen spørgsmål endnu. Vær den første til at stille et.

Download vejledningen til din Sikkerhedsalarmer i PDF-format gratis! Find din vejledning IPCA66500 - ABUS og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. IPCA66500 af mærket ABUS.

BRUGSANVISNING IPCA66500 ABUS

Installationsvejledning (DK)....22

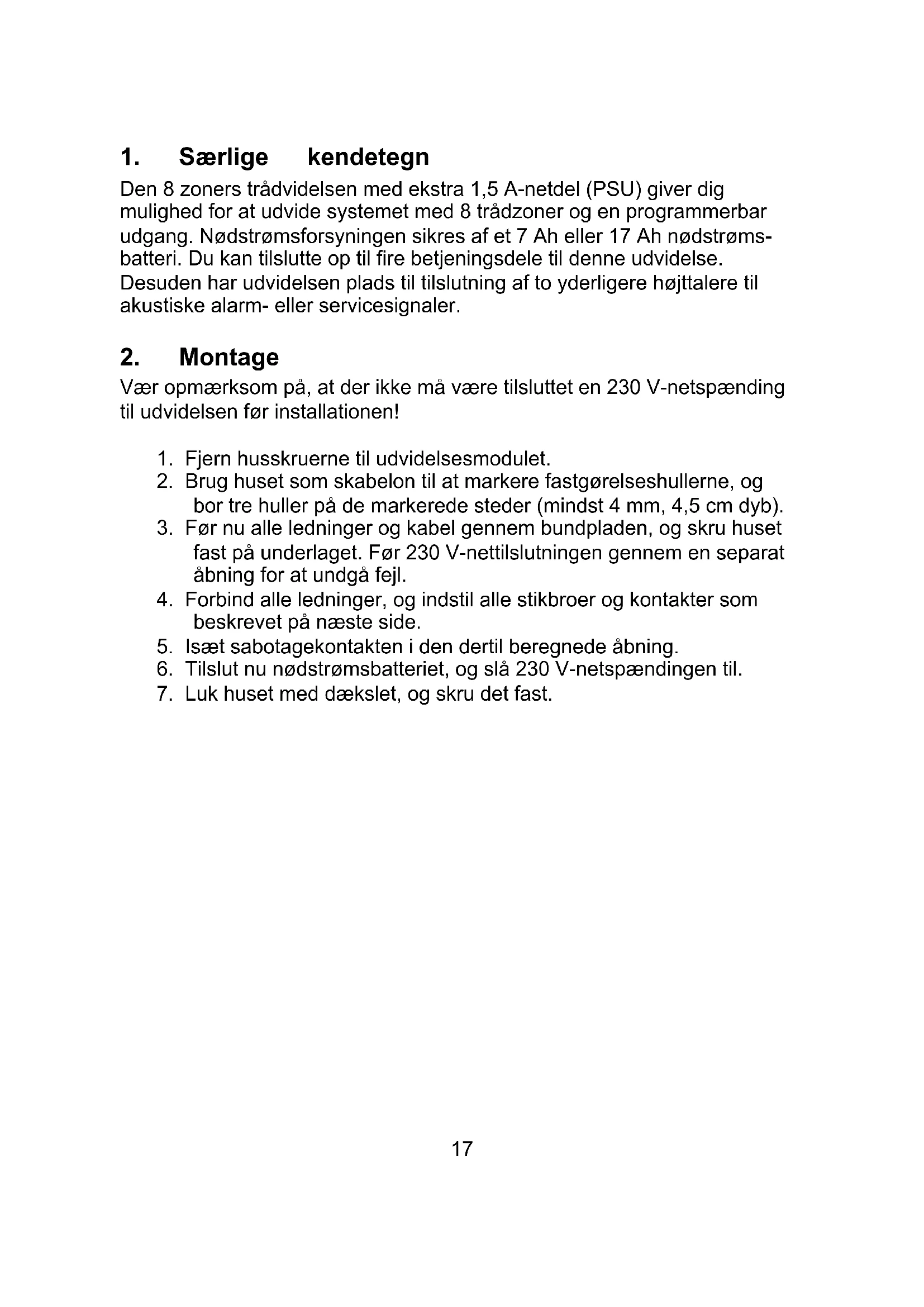

Den 8 zoners trådvidelsen med ekstra 1,5 A-netdel (PSU) giver dig mulighed for at udvide systemet med 8 trådzoner og en programmerbar udgang. Nødstrømsforsyningen sikres af et 7 Ah eller 17 Ah nødstrømsbatteri. Du kan tilslutte op til fire betjeningsdele til denne udvidelse.

Desuden har udvidelsen plads til tilslutning af to yderligere højttalere til akustiske alarm- eller servicesignaler.

2. Montage

Vær opmærksom på, at der ikke må være tilsluttet en 230 V-netspænding til udvidelsen før installationen!

  1. Fjern husskruerne til udvidelsesmodulet.
  2. Brug huset som skabelon til at markere fastgørelseshullerne, og bor tre huller på de markerede steder (mindst 4 mm, 4,5 cm dyb).
  3. Før nu alle ledninger og kabel gennem bundpladen, og skru huset fast på underlaget. Før 230 V-nettilslutningen gennem en separat åbning for at undgå fejl.
  4. Forbind alle ledninger, og indstil alle stikbroer og kontakter som beskrevet på næste side.
  5. Isæt sabotagekontakten i den dertil beregnede åbning.
  6. Tilslut nu nødstrømsbatteriet, og slå 230 V-netspændingen til.
  7. Luk huset med dækslet, og skru det fast.

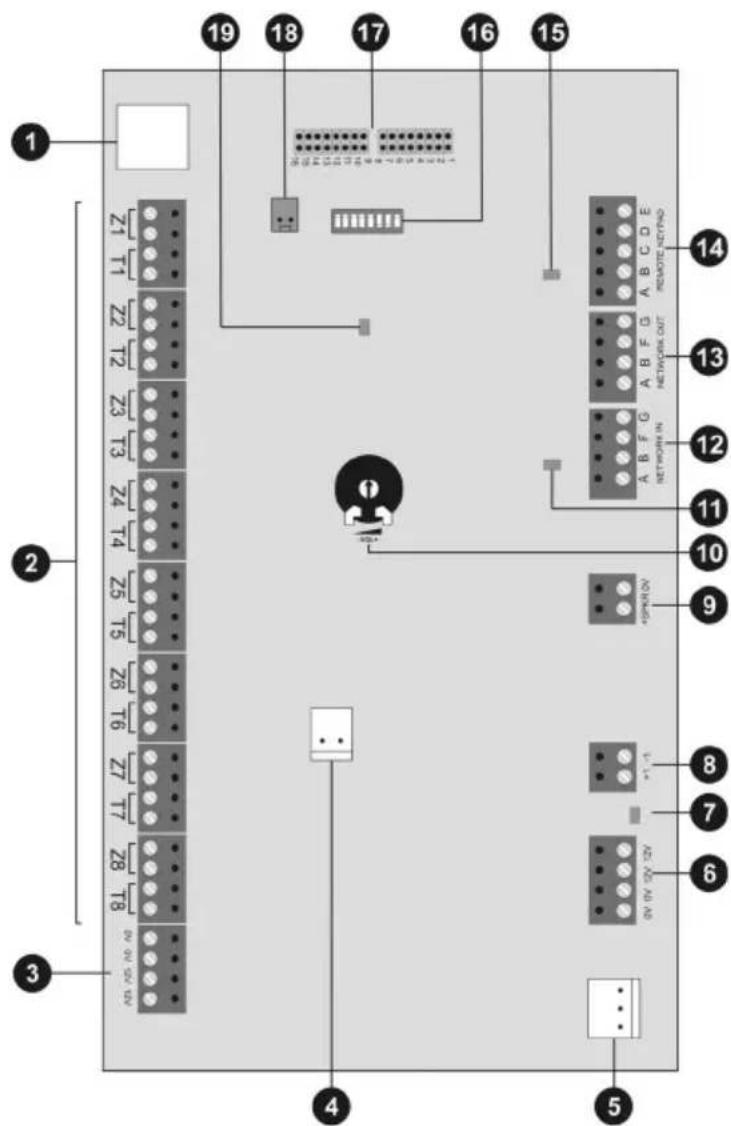

3. Beskrivelse af komponenter og programmering

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 Z1 T1 Z2 T2 Z3 T3 Z4 T4 Z5 T5 Z6 T6 Z7 T7 Z8 T8 ON IN ON OUT A B F G A B C D E NETWORK OUT REMOTE NETNO *#ONION *+/-1 ON IN ON OUT

1.) Ikke anvendt

2.) LEDNINGSF∅RING FOR DE ENKELTE ZONER

Hver zone kan have en forskellig ledningsføring. Meldernes kontakter er normalt NC (normal lukket); hvis du ønsker reaktionen NO (normal åben), skal zonerne inverteres.

Henvisning: Spændingsforsyningen til melderne sker via to ekstra ledninger til forbindelserne til tilslutningerne AUX (+12 V DC / 0 V).

  • NC-ledningsføring (CCL)
  • FSL-ledningsføring (DEOL)
  • Anti-maskeringsledningsføring:

Hvis melderen har anti-maskeringsegenskaben, kan tre modstande overvåge alle tilstande (OK, Alarm, Sabotage, Maskeret). Zonen kan programmeres son enhver anden zone (f.eks. Straks), men skal dog have egenskaben “Maskering” tildelt.

Henvisning: Eksempler på ledningsføringer kan findes i centralens installationsvejledning.

3.) AUX-TILSLUTNING

Ekstra spændingstilslutninger til forsyning af eksterne meldere og udgange (+12 V DC / 0 V).

4.) TILSLUTNING TIL N∅DSTR∅MSBATTERI 7AH/17AH

5.) TILSLUTNING TIL 13,8 V DC-SPÆNDINGSFORSYNINGEN

6.) AUX-TILSLUTNING

Ekstra spændingstilslutninger til forsyning af eksterne meldere og udgange (+12 V DC / 0 V).

7.) AUX FEJL LED

Lyser, när sikringen har udløst.

8.) UDGANG (OPTION)

I forindstillingen kobler udgangen fra 0 V til 12 V (+1). Den maks. strøm er i den forbindelse på 500 mA. Udgangen kan evt. programmeres inverteret. Udgangen -1 anvendes ikke.

9.) LEDNINGSF∅RING TIL H∅JTTALER (OPTION)

Der kan tilsluttes op til 2 eksterne 16 ohms højttalere i serie. Lydstyrken reguleres på printkortet på potentiometeret.

10.) LYDSTYRKE POTENTIOMETER

Til indstilling af lydstyrken af eksterne højttalere.

11.) BUS FEJL LED

Lyser, när sikringen har udløst.

12.)BUSINDGANG

Den første udvidelse på bus forbindes med centralen via tilslutningen NODE NETWORK IN (busindgang).

Hver efterfølgende udvidelse tilsluttes til den foregående udvidelse på NODE NETWORK OUT (busudgang).

Henvisning: Den maks. afstand til udvidelsen længst væk må højst være på 1 km.

G F B

Henvisning: Tilslut ikke den 4-ledede busledning til "A" -tilslutningen!

13.)BUSUDGANG

Til ledningsføring af yderligere udvidelsesmoduler på bus.

G F B A

14.) LEDNINGSF∅RING TIL BETJENINGSDELE (OPTION)

Tilslutning af yderligere betjeningsdele (maks. 4). Den maks. afstand til betjeningsdelenn længst væk må højst være på 100 m.

Henvisning: Spændingsforsyningen på betjeningsdelene må ikke falde til under 10,5 V DC (anbefalet min. 12 V). Hvis spændingen er for svag, skal de spændingsførende ledningers antal fordobles med de øvrige ledere, eller der skal anvendes en ekstra spændingsforsyning.

15.) BETJENINGSDEL FEJL LED

Lyser, när sikringen har udløst.

16.)IKKE ANVENDT

Dip-kontakternes stilling må ikke ændres.

17.) ADRESSE TIL DEN 8 ZONERS TRÅDUDVIDELSE

Sæt stikbroen på den passende position i udvidelsen.

Henvisning: Kontrollér, at den samme adresse ikke anvendes to gange på samme bus.

18.)SABOTAGE-STIKBRO

Sabotagekontakten til udvidelsesmodulet er frakoblet ved lukket stikbro.

19.)BUS LED

Lyser, när der er BUS-kommunikation til rådighed, og blinker, när kommunikationen via bus er fejlbehæftet.

4. Tekniske data

Ekstern spændingsoptagelse 230 V AC +/- 10 %, 50 Hz
Eksternt strømforbrug 145 mA
Intern spændingsforsyning 13,8 V DC
Intern strømforsyning 1,5 A (750 mA til batteriladning)
Intern strømforbrug 60 mA maks. ved 12 V DC;305 mA maks. med højttaler
Nødstrømsforsyning 12 V DC, 7 Ah/17 Ah batteri
Zoner 8 zoner; NC eller FSL (DEOL) medAnti-Masking
Udgang 1 udgang positivt koblende (+1),500 mA maks. ved 12 V DC
Sikringer4 sikringertilbage automatisk; 1 hovedsikring(T315 mA/250 V)
Mål 382 mm x 310 mm x 95 mm(HxBxD)
Vægt4,5 kg
Driftstemperatur -10 °C til 55 °C
Luftfugtighed Maks. 96 %
