Produkttyp	8-Zonen kabelgebundenes Erweiterungsmodul mit zusätzlichem Netzteil
Marke	ABUS
Modell	IPCA66500
Abmessungen (H x B x T)	382 mm x 310 mm x 95 mm
Gewicht	4,5 kg
Externe Spannungsversorgung	230 VAC +/-10%, 50 Hz
Interne Spannungsversorgung	13,8 V DC
Ausgang der internen Spannungsversorgung	1,5 A (750 mA für Batterieladung)
Standby-Batterie	12 V DC, 7 Ah oder 17 Ah wiederaufladbar
Zoneneingänge	8 Zonen, konfigurierbar als NC, FSL (DEOL) oder Anti-Masking
Hilfsausgang	1 Ausgang, 12 V DC bei maximal 500 mA, programmierbar
Sicherungen	4 rücksetzbare Sicherungen (500 mA) + 1 Netzsicherung (315 mA träge)
Bus-Schnittstelle	Ja, unterstützt bis zu 1 km gesamte Buslänge
Bedienteilanschlüsse	Bis zu 4 zusätzliche Bedienteile, maximale Kabellänge 100 m
Lautsprecherantrieb	Bis zu 2 x 16 Ohm Lautsprecher in Reihe, Lautstärke einstellbar
Sabotageschutz	Sabotageschalter enthalten (kann über Jumper deaktiviert werden)
Betriebstemperaturbereich	-10°C bis +55°C
Betriebsfeuchtigkeit	< 96% nicht kondensierend
Leistungsaufnahme	60 mA (Ruhezustand) bis 305 mA mit Lautsprecher bei 12 V DC
Installationsanforderungen	Netz vor Installation trennen; separaten Kabeleingang für 230 V verwenden
Wartung	Batterie und Sicherungen austauschbar; automatische Sicherungen setzen nach Überlast zurück

Häufig gestellte Fragen - IPCA66500 ABUS

Wie viele Zonen unterstützt das IPCA66500?

Das IPCA66500 unterstützt 8 kabelgebundene Zonen. Jede Zone kann als NC (normally closed), FSL (DEOL) mit Abschlusswiderstandsüberwachung oder als Anti-Masking mit drei Widerständen konfiguriert werden.

Welche Verdrahtungsarten kann ich für die Zonen verwenden?

Sie können NC (CCL)-Verdrahtung (normally closed), FSL (DEOL)-Verdrahtung mit individueller Leitungsüberwachung oder Anti-Masking-Verdrahtung verwenden, die den Zustand (in Ordnung, Alarm, Sabotage und maskiert) mit drei Widerständen überwacht.

Kann ich mehrere IPCA66500-Erweiterungen anschließen?

Ja, mehrere Erweiterungen können über den Bus angeschlossen werden. Jede Erweiterung muss eine eindeutige Adresse haben, die über den Adressjumper eingestellt wird. Verbinden Sie den NODE NETWORK OUT einer Erweiterung mit dem NODE NETWORK IN der nächsten.

Wie lang ist die maximale Buskabellänge?

Die maximale Entfernung von der Alarmzentrale zur entferntesten Erweiterung beträgt 1 km. Verwenden Sie den richtigen Kabeltyp und vermeiden Sie den Anschluss des 'A'-Steckers an das 4-adrige Buskabel.

Welche Größe der Standby-Batterie sollte ich verwenden?

Das IPCA66500 akzeptiert eine wiederaufladbare 12 V DC-Batterie mit 7 Ah oder 17 Ah. Die Batterie liefert Notstrom bei Netzausfall.

Wie stelle ich die Lautsprecherlautstärke ein?

Die Lautstärke externer Lautsprecher wird mit dem Lautstärkepotentiometer auf der Platine eingestellt. Drehen Sie das Potentiometer, um die Lautstärke zu erhöhen oder zu verringern.

Kann ich mehr als ein Bedienteil anschließen?

Ja, Sie können bis zu 4 zusätzliche Bedienteile (Bedienfelder) anschließen. Die maximale Kabellänge zum entferntesten Bedienteil beträgt 100 m. Stellen Sie sicher, dass die Spannung am Bedienteil nicht unter 10,5 V DC fällt.

Was zeigt die BUS-LED an?

Die BUS-LED auf der Erweiterung leuchtet bei Buskommunikation. Sie blinkt bei Verlust der Buskommunikation, was auf ein Problem mit der Busverbindung hinweist.

Wie stelle ich die Adresse der Erweiterung ein?

Stellen Sie die Adresse mit dem Adressjumper (Bauteil 17 auf der Platine) ein. Stellen Sie sicher, dass keine zwei Erweiterungen am selben Bus die gleiche Adresse haben. Lesen Sie im Handbuch die Zuordnung der Jumperpositionen nach.

Gibt es einen Überstromschutz?

Ja, das IPCA66500 verfügt über 4 rücksetzbare Sicherungen (je 500 mA) und eine Netzsicherung (315 mA, träge). Die rücksetzbaren Sicherungen setzen sich nach Beseitigung der Überlast zurück.

BEDIENUNGSANLEITUNG IPCA66500 ABUS

8-Zonen Drahterweiterung mit PSU für Terxon LX

Installationsanleitung

AZ4250

Die 8-Zonen-Drahterweiterung mit zusätzlichem 1,5 A-Netzteil (PSU) ermöglicht Ihnen, das System mit 8 Drahtzonen und einem programmierbaren Ausgang zu erweitern. Die Notstromversorgung wird durch einen 7 Ah oder 17 Ah Notstrommakku gewährleistet. Sie können bis zu vier Bedienteile an diese Erweiterung anschließen. Zusätzlich bietet Ihnen die Erweiterung Platz für den Anschluss von zwei zusätzlichen Lautsprechern für akustische Alarm- oder Servicesignale.

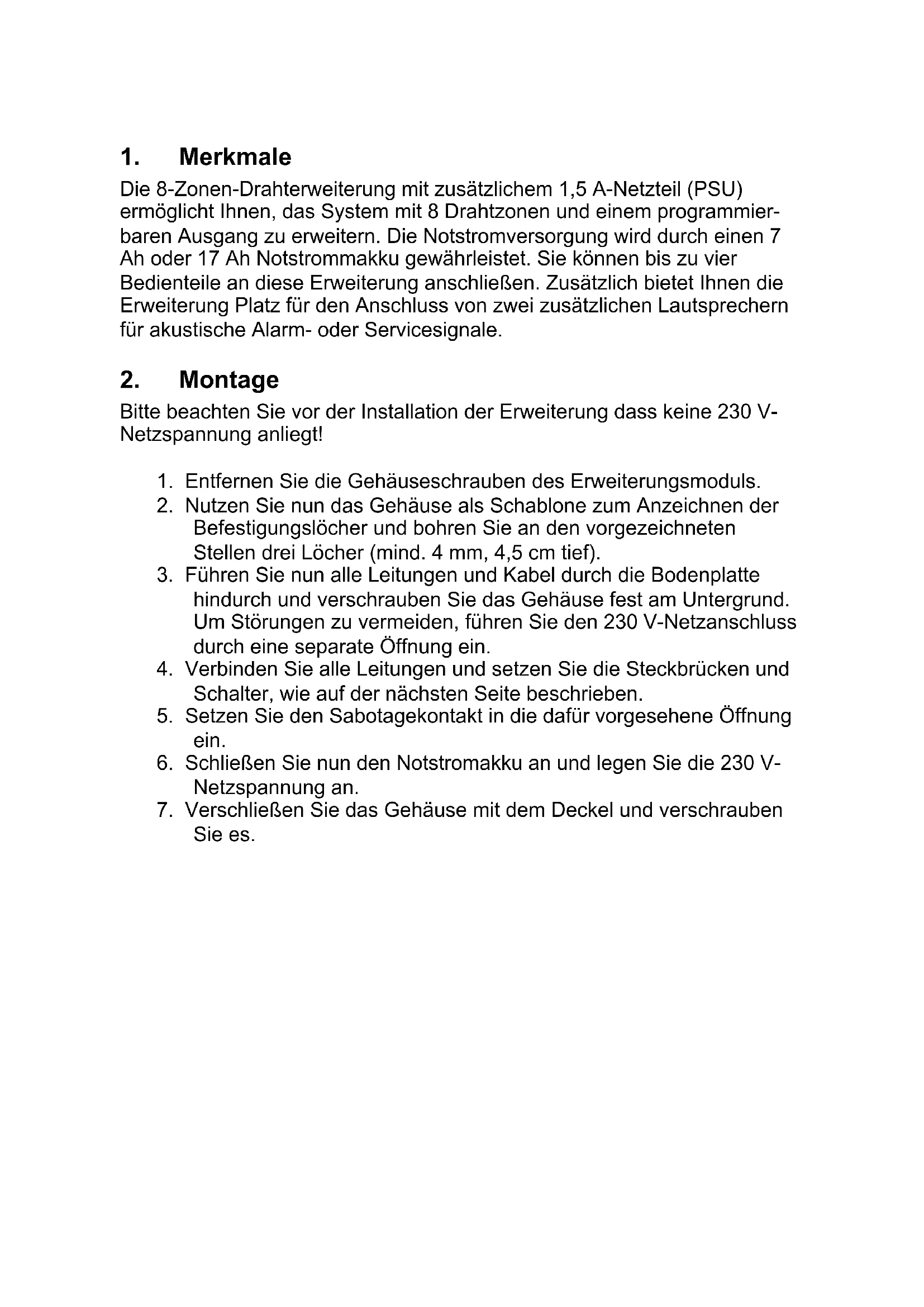

2. Montage

Bitte beachten Sie vor der Installation der Erweiterung dass keine 230 V-Netzspannung anliegt!

1. Entfernen Sie die Gehäuseschrauben des Erweiterungsmoduls.
2. Nutzen Sie nun das Gehäuse als Schablone zum Anzeichnen der Befestigungslöcher und bohren Sie an den vorgezeichneten Stellen drei Löcher (mind. 4 mm, 4,5 cm tief).
3. Führen Sie nun alle Leitungen und Kabel durch die Bodenplatte hindurch und verschrauben Sie das Gehäuse fest am Untergrund. Um Störungen zu vermeiden, führen Sie den 230 V-Netzanschluss durch eine separate Öffnung ein.
4. Verbinden Sie alle Leitungen und setzen Sie die Steckbrücken und Schalter, wie auf der nächsten Seite beschrieben.
5. Setzen Sie den Sabotagekontakt in die dafür vorgesehene Öffnung ein.
6. Schließen Sie nun den Notstromakku an und legen Sie die 230 V-Netzspannung an.
7. Verschließen Sie das Gehäuse mit dem Deckel und verschrauben Sie es.

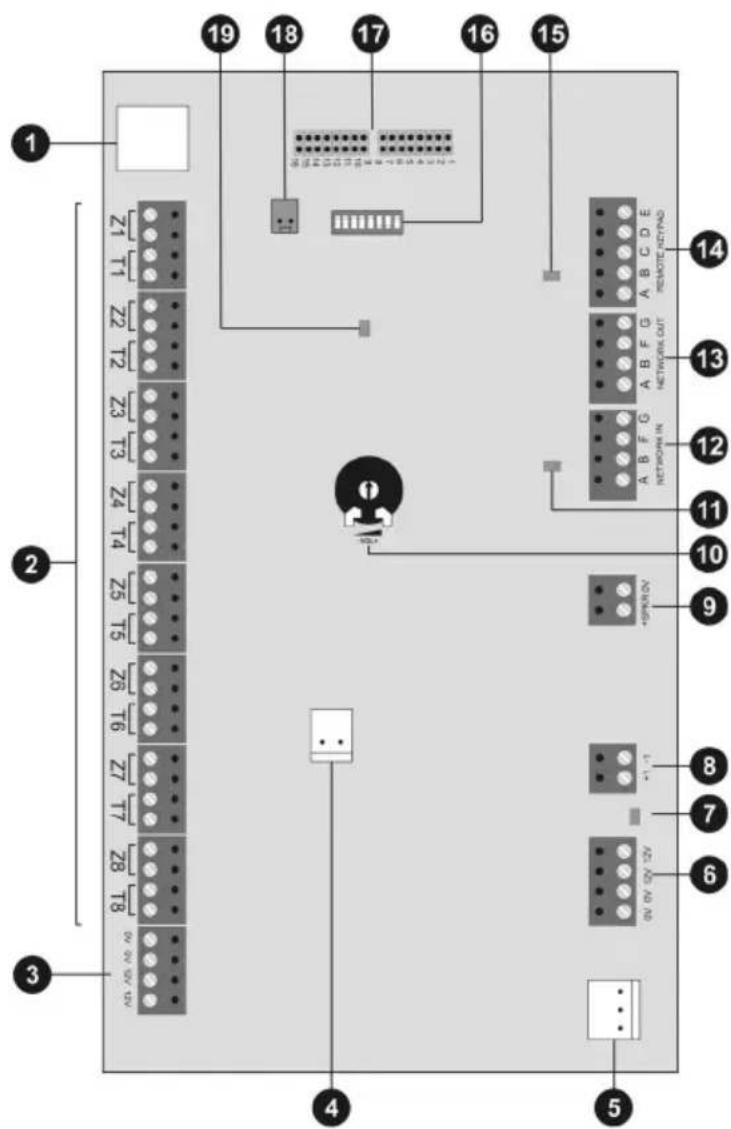

3. Beschreibung der Komponenten und Programmierung

1.) Nicht verwendet

2.) ZONENVERDRAHTUNG

Jede Zone kann unterschiedlich verdrahtet werden. Die Kontakte der Melder sind üblicherweise NC (normal geschlossen); falls Sie das Verhalten NO (normal offen) wünschen, müssen Sie die Zonen invertieren.

Hinweis: Die Spannungsversorgung der Melder erfolgt über zwei zusätzliche Leitungen für die Verbindungen zu den Anschlüssen AUX (+12V DC / 0V).

• NC-Verdrahtung (CCL)
• FSL-Verdrahtung (DEOL)
• Anti-Maskierung-Verdrahtung:

Falls der Melder die Anti-Mask-Eigenschaft besitzt, können drei

Widerstände alle Zustände überwachen (OK, Alarm, Sabotage,

Maskiert). Die Zone kann wie jede andere Zone programmiert (z. B.

Sofort) werden, muss aber die Eigenschaft „Maskierung“ zugewiesen bekommen.

Hinweis: Verdrahtungsbeispiele finden Sie in der Installationsanleitung der Zentrale.

3.) AUX-ANSCHLUSS

Zusätzliche Spannungsanschlüsse zur Versorgung externer Melder und Ausgänge (+12V DC / 0V).

4.) ANSCHLUSS FÜR DEN NOTSTROMAKKU 7AH/17AH

5.) ANSCHLUSS FÜR DIE 13,8 V DC-SPANNUNGSVERSORGUNG

6.) AUX-ANSCHLUSS

Zusätzliche Spannungsanschlüsse zur Versorgung externer Melder und Ausgänge (+12V DC / 0V).

7.) AUX FEHLER LED

Leuchtet, wenn die Sicherung ausgelöst hat.

8.) AUSGANG (OPTIONAL)

In der Voreinstellung schaltet der Ausgang von 0 V auf 12 V (+1). Der maximale Strom beträgt dabei 500 mA. Der Ausgang kann nach Wunsch bei der Programmierung invertiert werden. Der Ausgang -1 wird nicht verwendet.

9.) VERDRAHTUNG DER LAUTSPRECHER (OPTIONAL)

Bis zu 2 externe 16 Ohm Lautsprecher können in Reihe angeschlossen werden. Die Lautstärke wird auf der Platine am Potentiometer geregelt.

10.) LAUTSTÄRKE POTENTIOMETER

Zur Einstellung der Lautstärke externer Lautsprecher.

11.) BUS FEHLER LED

Leuchtet, wenn die Sicherung ausgelöst hat.

12.) BUSEINGANG

Die erste Erweiterung am Bus wird über den Anschluss NODE NETWORK IN (Buseingang) mit der Zentrale verbunden.

Jede folgende Erweiterung wird an NODE NETWORK OUT

(Busausgang) der vorhergehenden Erweiterung angeschlossen.

Hinweis: Die maximale Entfernung der am weitesten entfernten

Erweiterung darf 1 km nicht überschreiten.

Hinweis: Schließen Sie nicht den „A“ - Anschluss der 4-adrigen Busleitung an!

13.) BUSAUSGANG

Zur Verdrahtung von weiteren Erweiterungsmodulen am Bus.

14.) VERDRAHTUNG DER BEDIENTEILE (OPTIONAL)

Anschluss weiterer Bedienteile (max. 4). Die maximale Entfernung des am weitesten entfernten Bedienteils darf 100m nicht überschreiten.

Hinweis: Die Spannungsversorgung darf an den Bedienteilen nicht unter 10,5V DC fallen (Empfehlung mind. 12V). Ist die Spannung zu niedrig, verdoppeln Sie die spannungsführenden Leitungen mit den übrigen Adern oder verwenden Sie eine zusätzliche

Spannungsversorgung.

15.) BEDIENTEIL FEHLER LED

Leuchtet, wenn die Sicherung ausgelöst hat.

16.)NICHT VERWENDET

Die Stellung der Dip-Schalter darf nicht verändert werden.

17.) ADRESSE DER 8-ZONEN DRAHTERWEITERUNG

Setzen Sie die Steckbrücke auf die passende Position der Erweiterung.

Hinweis: Vergewissern Sie sich, dass auf einem Bus keine Adresse zweimal verwendet wird.

18.)SABOTAGE-STECKBRÜCKE

Bei geschlossener Steckbrücke ist der Sabotagekontakt des Erweiterungsmoduls abgeschaltet.

19.)BUS LED

Leuchtet, wenn BUS Kommunikation vorhanden und blinkt, wenn die Kommunikation über den Bus gestört ist.

4. Technische Daten

Externe Spannungsaufnahme 230 VAC +/- 10%, 50 Hz
Externe Stromaufnahme 145 mA
Interne Spannungsversorgung 13,8 V DC
Interne Stromversorgung 1,5 A (750mA für Akkuladung)
Interne Stromaufnahme 60 mA maximal bei 12VDC;305 mA maximal mit Lautsprecher
Notstromversorgung 12 VDC, 7Ah/17Ah Akkumulator
Zonen 8 Zonen; NC oder FSL (DEOL) mit Anti-Masking
Ausgang 1 Ausgang positiv schaltend (+1),500 mA maximal bei 12V DC
Sicherungen 4 Sicherungen (500 mA) automatisch rücksetzbar; 1 Hauptsicherung (T315 mA/250 V)
Abmessungen 382mm x 310mm x 95mm (HxBxT)
Gewicht	4,5 kg
Betriebstemperatur -10° bis 55°C
Luftfeuchtigkeit	maximal 96%
