Type product	8-zone bedrade uitbreidingsmodule met extra voeding
Merk	ABUS
Model	IPCA66500
Afmetingen (H x B x D)	382 mm x 310 mm x 95 mm
Gewicht	4.5 kg
Externe voedingsspanning	230 VAC +/-10%, 50 Hz
Interne voedingsspanning	13.8 V DC
Interne voeding uitgang	1.5 A (750 mA voor acculading)
Standby-accu	12 V DC, 7 Ah of 17 Ah oplaadbaar
Zone-ingangen	8 zones, configureerbaar als NC, FSL (DEOL) of anti-masking
Hulpuitgang	1 uitgang, 12 V DC bij 500 mA max, programmeerbaar
Zekeringen	4 automatisch resetbare zekeringen (500 mA) + 1 netzekering (315 mA traag)
Bus-interface	Ja, ondersteunt tot 1 km totale buslengte
Bedieningspaneel poorten	Tot 4 extra panelen, max 100 m kabel lengte
Luidspreker aandrijving	Tot 2 x 16 Ohm luidsprekers in serie, volume instelbaar
Sabotagebeveiliging	Sabotageschakelaar inbegrepen (kan worden uitgeschakeld via jumper)
Bedrijfstemperatuurbereik	-10°C tot +55°C
Bedrijfsvochtigheid	<96% niet-condenserend
Stroomverbruik	60 mA (inactief) tot 305 mA met luidspreker bij 12 V DC
Installatievereisten	Netspanning uitschakelen voor installatie; gebruik aparte kabelinvoer voor 230V
Onderhoud	Accu en zekeringen vervangbaar; automatische zekeringen resetten na overbelasting

Veelgestelde vragen - IPCA66500 ABUS

Hoeveel zones ondersteunt de IPCA66500?

De IPCA66500 ondersteunt 8 bedrade zones. Elke zone kan worden geconfigureerd als NC (normaal gesloten), FSL (DEOL) met eindweerstand bewaking, of anti-masking met drie weerstanden.

Welke soorten bedrading kan ik gebruiken voor de zones?

U kunt NC (CCL) bedrading (normaal gesloten), FSL (DEOL) bedrading met individuele draadsabotage bewaking, of anti-masking bedrading gebruiken die gezondheid, alarm, sabotage en gemaskeerde toestanden bewaakt met drie weerstanden.

Kan ik meerdere IPCA66500-uitbreidingen aansluiten?

Ja, meerdere uitbreidingen kunnen worden aangesloten via de bus. Elke uitbreiding moet een uniek adres hebben ingesteld met de adres jumper. Gebruik de NODE NETWORK OUT van een uitbreiding om aan te sluiten op de NODE NETWORK IN van de volgende.

Wat is de maximale buskabellengte?

De maximale afstand van het alarmcentrum tot de verste uitbreiding is 1 km. Zorg voor het juiste kabeltype en vermijd het aansluiten van de 'A'-connector op de 4-aderige buskabel.

Welk formaat standby-accu moet ik gebruiken?

De IPCA66500 accepteert een 12 V DC oplaadbare accu van 7 Ah of 17 Ah. De accu biedt noodstroom bij netuitval.

Hoe pas ik het luidsprekervolume aan?

Het volume van externe luidsprekers wordt aangepast met de volumepotentiometer op de PCB. Draai de potentiometer om het volume te verhogen of te verlagen.

Kan ik meer dan één bedieningspaneel aansluiten?

Ja, u kunt tot 4 extra bedieningspanelen (operatiepanelen) aansluiten. De maximale kabellengte naar het verste paneel is 100 m. Zorg ervoor dat de spanning op het paneel niet onder 10.5 V DC zakt.

Wat geeft de BUS-LED aan?

De BUS-LED op de uitbreiding licht op wanneer er buscommunicatie is. Hij knippert wanneer de buscommunicatie verloren gaat, wat duidt op een probleem met de busaansluiting.

Hoe stel ik het adres van de uitbreiding in?

Stel het adres in met de adres jumper (component 17 op de PCB). Zorg dat geen twee uitbreidingen op dezelfde bus hetzelfde adres hebben. Raadpleeg de handleiding voor de jumperpositie mapping.

Is er overstroombeveiliging?

Ja, de IPCA66500 heeft 4 automatisch resetbare zekeringen (elk 500 mA) en één netzekering (315 mA, traag). De automatisch resetbare zekeringen resetten nadat de overbelasting is verwijderd.

GEBRUIKSAANWIJZING IPCA66500 ABUS

8-zones-draaduitbreiding met PSU

Met de 8-zones-draaduitbreiding met extra 1,5 A-netadapter (PSU) kan u het systeem met 8 draadzones en een programmeerbare uitgang uitbreiden. De noodstroomvoorziening wordt door een 7 Ah of 17 Ah noodstroomaccu gegarandeerd. U kan tot vier bedieningsdelen aan deze uitbreeding aansluiten. Bovendien biedt de uitbreiding u plaats voor de aansluiting van twee extra luidsprekers voor akoestische alarm- of servicesignalen.

2. Montage

Let er voor de installatie van de uitbreiding op dat het systeem niet onder een 230 V-spanning staat!

1. Verwijder de behuizingsschroeven van de uitbreidingsmodule.
2. Gebruik nu de behuizing als sjabloon voor het aftekenen van de bevestigingsgaten en boor op de voorgetekende plaatsen drie gaten (min. 4 mm, 4,5 cm diep).
3. Leid nu alle leidingen en kabels door de bodemplaat heen en schroef de behuizing vast aan de ondergrond. Om storingen te vermijden, voert u de 230 V-aansluiting door een afzonderlijke opening in.
4. Verbind alle leidingen en plaats de geleiderbruggen en schakelaars, zoals beschreven op de laatste bladzijde.
5. Plaats het sabotagecontact in de daarvoor voorziene opening.
6. Sluit nu de noodstroomaccu aan en sluit de 230-V-spanning aan.
7. Sluit de behuizing met de deksel af en schroef het vast.

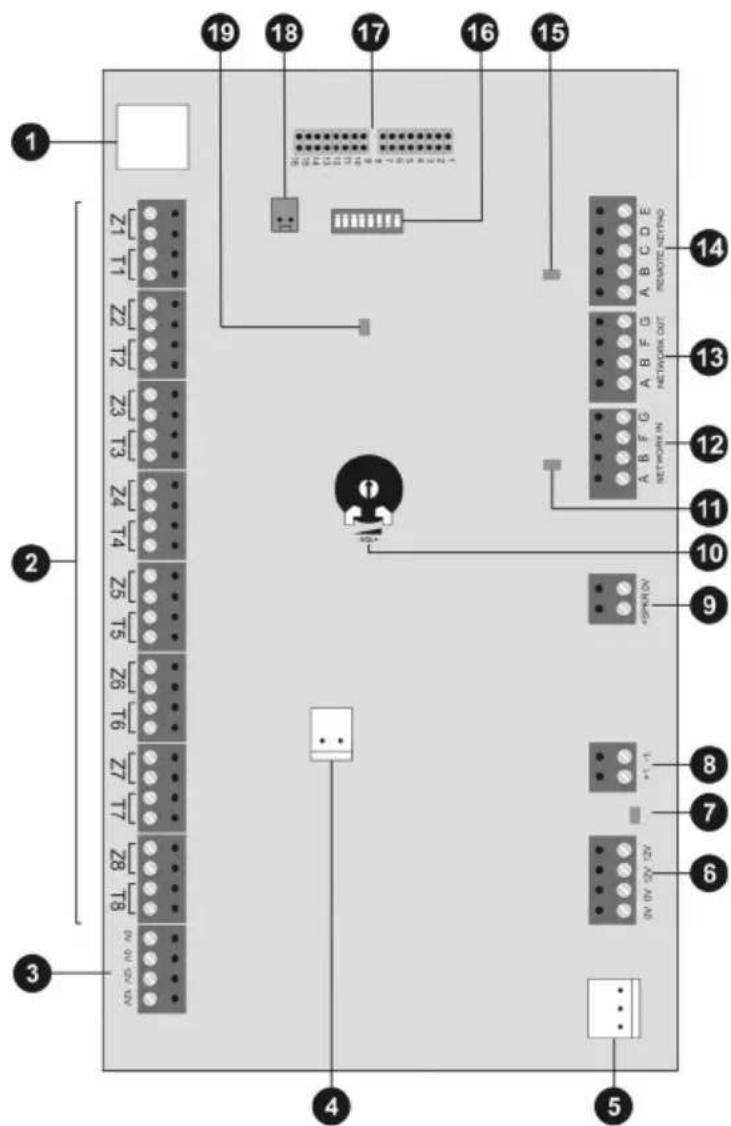

3. Beschrijving van de onderdelen en programmering

1.) Niet in gebruik

2.) ZONEBEDRADING

Elke zone kan verschillend aangesloten worden. De contacten van de melder zijn zoals gewoonlijk NC (normaal gesloten); indien u het procédé NO (normaal open) wenst, moet u de zones inverteren.

Opmerking: de spanningsvoorziening van de melder gebeurt via twee extra leidingen voor de verbindingen naar de aansluitingen AUX (+12 V DC / 0 V).

• NC-bedrading (CCL)
• FSL-bedrading (DEOL)
• Anti-maskering-bedrading:

Indien de melder de anti-mask-eigenschap bezit, kunnen drie weerstanden alle toestanden bewaken (OK, alarm, sabotage, gemaskeerd). De zone kan zoals elke andere zone moeten worden geprogrammeerd (bijv. onmiddellijk), maar moet de eigenschap „Maskering” toegewezen krijgen.

Opmerking: bedradingsvoorbeelden vindt u in de installatieaanwijzing van de centrale.

3.) AUX-AANSLUITING

Extra spanningsaansluitingen voor de voorziening van externe melders en uitgangen (+12 V DC / 0 V).

4.) AANSLUITING VOOR DE NOODSTROOMACCU 7AH/17AH

5.) AANSLUITING VOOR DE 13,8 V DC-SPANNINGSVOORZIENING

6.) AUX-AANSLUITING

Extra spanningsaansluitingen voor de voorziening van externe melders en uitgangen (+12 V DC / 0 V).

7.) AUX FOUT LED

Brandt als de zekering geactiveerd is.

8.) UITGANG (OPTIONÉEL)

In de voorinstelling schakelt de uitgang van 0 V naar 12 V (+1). De maximale stroom bedraagt daarbij 500 mA. De uitgang kan ook naar wens bij de programmering worden geïnverteerd. De uitgang -1 wordt niet gebruikt.

9.) BEDRADING VAN DE LUIDSPREKERS (OPTIONEEL)

Maximaal 2 externe 16 Ohm luidsprekers kunnen in serie worden aangesloten. Het volume wordt op de printplaat aan de potentiometer geregeld.

10.) VOLUME POTENTIOMETER

Voor de instelling van het volume van externe luidsprekers.

11.) BUS FOUT LED

Brandt als de zekering geactiveerd is.

12.)BUSINGANG

De eerste uitbreiding aan de bus wordt via de aansluiting NODE NETWORK IN (busingang) met de centrale verbonden.

Elke volgende uitbreiding wordt aan NODE NETWORK OUT (busuitgang) van de voorziene uitbreiding aangesloten.

Opmerking: de maximale afstand van de verste verwijderde uitbreiding mag niet groter zijn dan 1 km.

Opmerking: sluit de „A"-aansluting van de 4-aderige busleiding niet aan!

13.)BUSUITGANG

Voor de bedrading van andere uitbreidingsmodules aan de bus.

14.) BEDRADING VAN DE BEDIENINGSDELEN (OPTIONEEL)

Aansluiting van andere bedieningsdelen (max. 4). De maximale afstand van het verst verwijderde bedieningsdeel mag niet groter zijn dan 100 m.

Opmerking: de spanningsvoorziening mag aan de bedieningsdelen niet onder 10,5 V DC zakken (aanbeveling min. 12 V). Als de spanning te laag is, verdubbelt u de spanningsgeleidende leidingen met de overige aders of gebruik een extra spanningsvoorziening.

15.) BEDIENINGSDEEL FOUT LED

Brandt als de zekering geactiveerd is.

16.) NIET IN GEBRUIK

De positie van de DIP-schakelaar mag niet gewijzigd worden.

17.) ADRESSEN VAN DE 8-ZONES DRAADUITBREIDING

Zet de geleiderbruggen op de passende positie van de uitbreiding.

Opmerking: vergewis er u van dat adressen geen twee keer op één bus worden gebruikt.

18.)SABOTAGE-GELEIDERBRUG

Bij gesloten geleiderbrug is het sabotagecontact van de uitbreidings-module uitgeschakeld.

19.)BUS LED

Brandt als BUS communicatie aanwezig is en knippert, als de communicatie via de bus gestoord is.

Externe spanningsopname 230 V AC +/- 10 %, 50 Hz
Externe stroomopname 145 mA
Interne spanningsvoeding 13,8 V DC
Interne stroomvoorziening 1,5 A	(750 mA voor acculading)
Interne stroomopname 60 mA maximaal bij 12 V DC;305 mA maximaal met luidsprekers
Noodstroomvoorziening 12 V DC, 7 Ah/17 Ah accumulator
Zones 8 zones; NC of FSL (DEOL) met anti-masking
Uitgang 1 uitgang positief schakelend (+1),500 mA maximaal bij 12 V DC
Zekeringen 4 zekeringen (500 mA) automatischresetbaar; 1 hoofdzekering(T315 mA/250 V)
Afmetingen 382 mm x 310 mm x	95 mm (HxBxD)
Gewicht	4,5 kg
Bedrijfstemperatuur -10 °C tot 55 °C
Luchtvochtigheid	maximaal 96
