Producttype	Bedrade uitbreidingsmodule 8 zones voor beveiligingsalarm
Merk	ABUS
Model	IPCA73500
Afmetingen (L x H x D)	220 x 135 x 45 mm
Gewicht	330 g
Voeding	12 V DC, max. stroomverbruik 30 mA
Aantal zones	8 programmeerbare bedrade zones
Sabotagebeveiliging	Ja, geïntegreerde sabotagebewaking
Aansluiting	4-draads bus
Compatibiliteit	TERXON M / MX centrales
Type zoneaansluiting	NC+SABO, DEOL of EOL (configureerbaar)
Materiaal behuizing	Stevig kunststof
Bedrijfstemperatuur	0 °C tot 40 °C
Installatie	Wandmontage, bevestiging met schroeven
Onderhoud	Reinigen met een droge, zachte doek. Geen oplosmiddelen of schurende producten gebruiken.
Veiligheid	Centrale spanningsloos maken voor elke ingreep. Actieve sabotagebeveiliging.
Reserveonderdelen	Geen door de gebruiker te verwijderen onderdelen. Bij storing contact opnemen met de ABUS klantenservice.
Garantie	2 jaar
Algemene informatie	Handleiding beschikbaar in het Frans, Duits, Engels, Italiaans, Nederlands en Deens.

Veelgestelde vragen - IPCA73500 ABUS

Hoe installeer ik de uitbreidingsmodule IPCA73500?

Open de behuizing, markeer de montagegaten, boor en plaats de pluggen. Leid de 4-draads buskabel en de zonekabels. Schroef de achterplaat aan de muur, sluit de printplaat opnieuw aan en sluit vervolgens de bus en de zones aan volgens het type (NC+SABO, DEOL, EOL). Sluit de module en schakel de centrale in. De centrale leert automatisch de zones.

Welke soorten detectoren kan ik op de zones aansluiten?

U kunt detectoren aansluiten met NC-contact (normaal gesloten) met of zonder sabotagebeveiliging, evenals detectoren in DEOL (dubbele weerstand) of EOL (eindlijnweerstand) configuratie. De module ondersteunt de 8 bedrade zones onafhankelijk.

Is de module compatibel met mijn TERXON centrale?

Ja, de module IPCA73500 is compatibel met de TERXON M en TERXON MX centrales. De aansluiting gebeurt via een 4-draads bus. Zorg ervoor dat de centrale de module herkent bij het inschakelen.

Hoe configureer ik de eindlijnweerstand?

De module ondersteunt drie aansluittypes: NC+SABO (zonder weerstand), DEOL (met verschillende weerstanden voor alarm en sabotage), en EOL (niet gebruikt). Gebruik de juiste weerstanden volgens de handleiding van de centrale. De waarden zijn niet vermeld in de handleiding.

Wat te doen als de centrale de module niet detecteert?

Controleer of de module correct wordt gevoed (12 V DC) en of de 4-draads bus goed is aangesloten. Controleer ook of de centrale spanningsloos is tijdens de aansluiting. Als het probleem aanhoudt, reset de centrale of neem contact op met de technische ondersteuning van ABUS.

Wat is het stroomverbruik van de module?

Het maximale stroomverbruik is 30 mA bij 12 V DC. Deze waarde staat in de technische fiche. Zorg ervoor dat uw centrale dit extra vermogen kan leveren.

Kan ik zones zonder weerstand gebruiken?

Ja, als u de configuratie NC+SABO gebruikt, is er geen weerstand nodig. De lijn wordt eenvoudig afgesloten met een normaal gesloten contact. Voor andere configuraties zijn weerstanden vereist voor lijnbewaking.

Is de module bestand tegen weersinvloeden?

De module is alleen ontworpen voor gebruik binnenshuis. De bedrijfstemperatuur is 0 °C tot 40 °C. Niet blootstellen aan vocht of weersinvloeden.

Hoe test ik de werking van de zones?

Eenmaal geïnstalleerd en gevoed, activeert u elke aangesloten detector (bijv. open een contact). De centrale moet de status van de zones aangeven. U kunt ook de testmodus van de centrale gebruiken. De module heeft geen ingebouwde test.

Waar kan ik de volledige handleiding downloaden?

De volledige handleiding is gratis beschikbaar in PDF-formaat op notice-facile.com. U kunt ook een vertaling in een andere taal aanvragen via het formulier op de site.

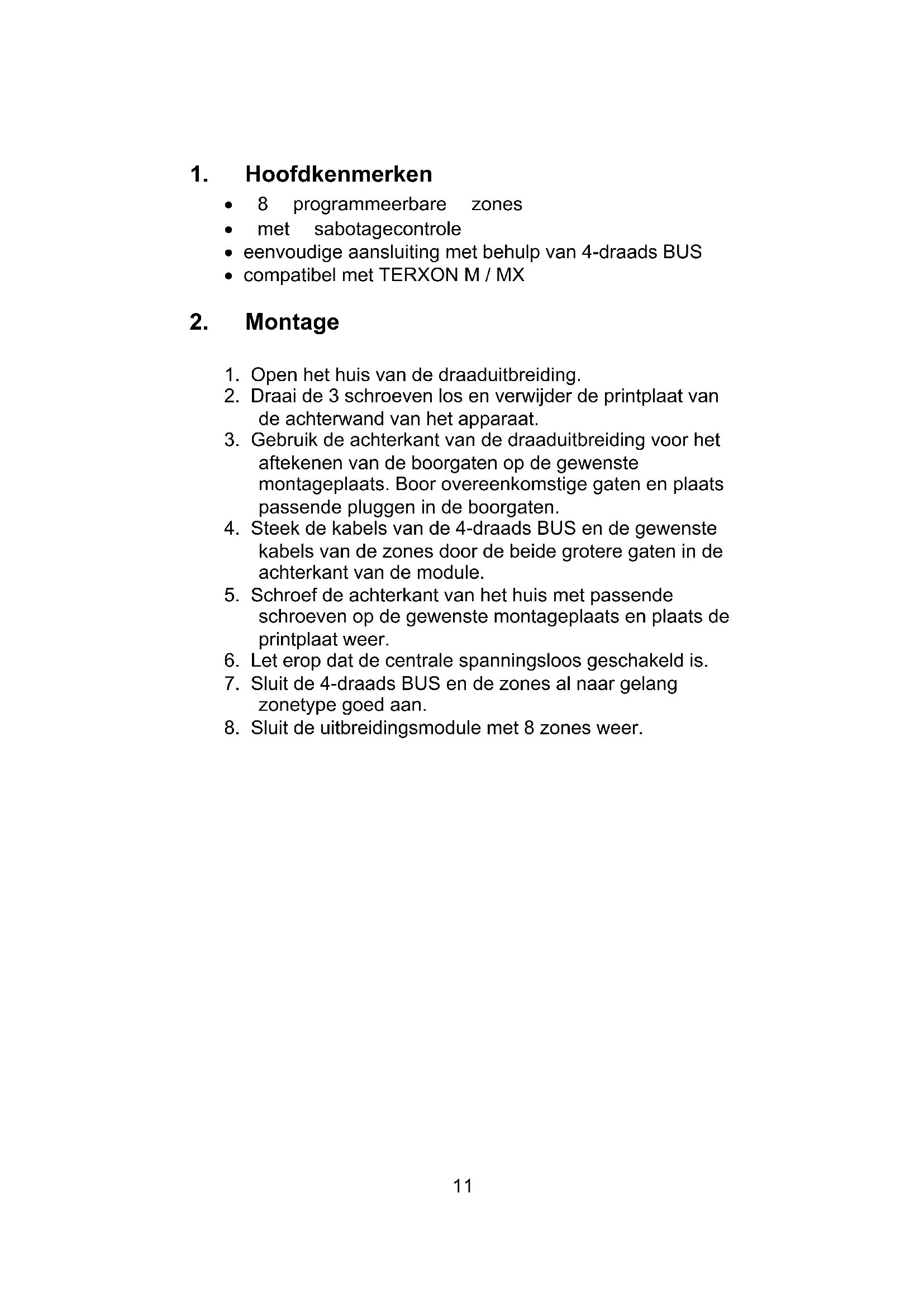

GEBRUIKSAANWIJZING IPCA73500 ABUS

Draaduitbreiding met 8 zones Installatie-instructies (NL) 11

8programmeerbare zones
- met sabotagecontrole
- eenvoudige aansluiting met behulp van 4-draads BUS
- compatibel met TERXON M / MX

2. Montage

1. Open hetuis van de draaduitbreiding.
2. Draai de 3 schroeven los en verwijder de printplaat van dechterwand van het apparaat.
3. Gebruik de achechterkant van de draaduitbreiding voor het aftekenen van de boorgaten op de gewenste montageplaats. Boor overeenkomstige gaten enplaats passende pluggen in de boorgaten.
4. Steek de kabels van de 4-draads BUS en de gewenste kabels van de zones door de beiden grotere gaten in dechterkant van de module.
5. Schroef de achechterkant van hetuis met passende schroeven op de gewenste montageplaats en plaats de printplaat wee.
6. Let erop dat de centrale spanningsloos geschakeld is.
7. Sluit de 4-draads BUS en de zones alaar gelang zonetype goed aan.
8. Sluit de uitbreidingsmodule met 8 zones weeR.

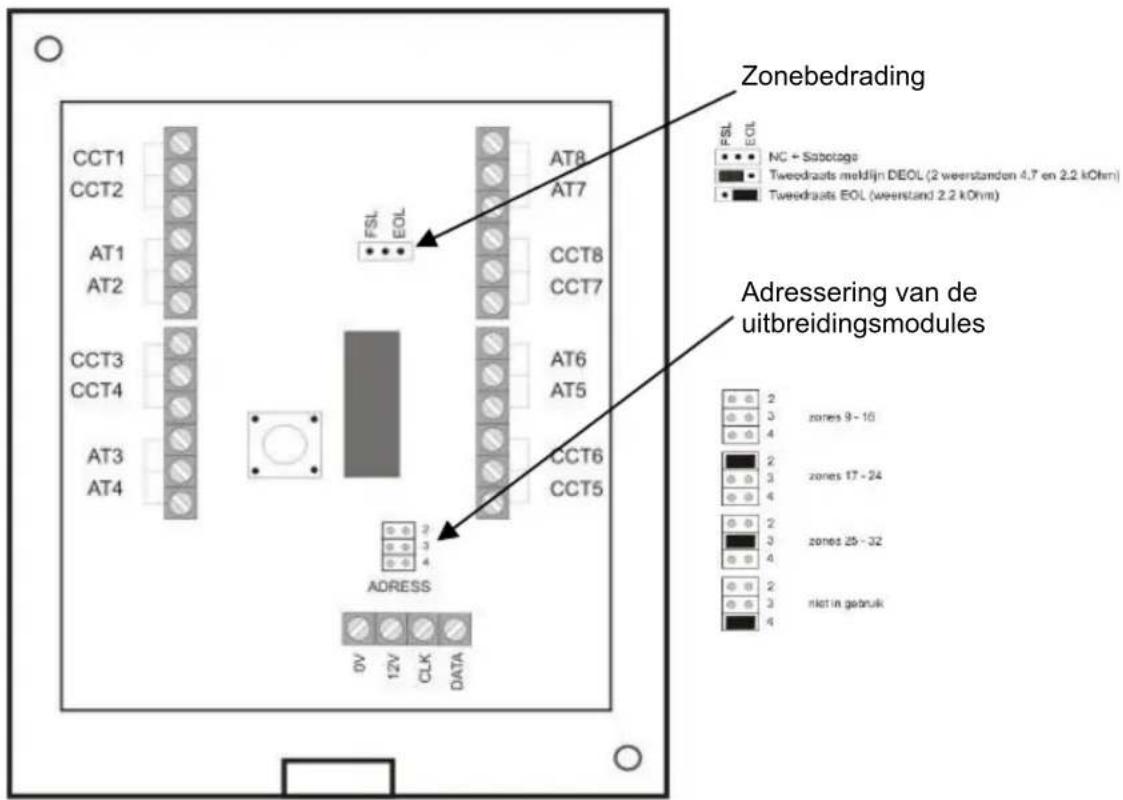

3. Installingen

Op de data-BUS worden, zoals in de installment-instructies van de centrale beschreiben, de 4 kabels van de communicatiebus van de centrale aangesloten. Andere modules worden parallel op deze BUS aangesloten. Het onderscheid:tussen de zonebereiken worden door de adressering van de modules aangebracht.

Verder要去 de soort zonebedrading worden vastgelegd. De zonotypen van centrale en uitbreidingsmodules können verschillend zich.

INDICATIE:

De centrale leert bij het in gebruik nemen automatisch, welke zones aanvullend door de uitbreidingsmodules bezet zich.

4. Zonebedrading

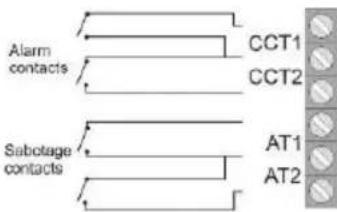

4.1 NC+SABO

Het desbetreffende contact sluit de lijn. Er worden geen andere,)
weerstanden in de lijnen gebruikt.

4.2 DEOL

Er vindt voor elke meldlijn (CCT) een gelijktijdige alarm- en sabotagebewaking plaats. Er zich verzschillende waarstanden nodig.

4.3 EOL

Niet gebrukt.
