FUMO50000 - Alarme de sécurité ABUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module GSM pour système d'alarme sans fil Secvest (Accessoire)
Marque	ABUS
Modèle	FUMO50000
Dimensions (L x l x h)	63 x 40 x 14 mm
Plage de fréquences	850 / 900 / 1800 / 1900 MHz
Puissance de sortie max	EGSM 850/900 : Classe 4 (2 W), EGSM 1800/1900 : Classe 1 (1 W)
Température de fonctionnement	-10 °C à +40 °C
Humidité de l'air max	75 % (sans condensation)
Type de carte SIM	SIM standard 1,8 V / 3,0 V
Longueur du câble d'antenne	env. 300 cm
Fiche d'antenne	MMCX (sur câble) 50 Ohm
Douille d'antenne	MMCX (sur module) 50 Ohm
Alimentation	Via la centrale d'alarme Secvest (connecteur interne)
Consommation	Faible, intégrée à la centrale
Fonctions principales	Communication GSM (voix, SMS, protocole de poste de commande), antenne interne/externe commutable
Compatibilité	Système d'alarme sans fil Secvest (FUAA50XXX)
Montage	À l'intérieur de la centrale d'alarme, sur connecteur dédié
Garantie	2 ans (défauts matériels ou de fabrication)
Normes	Directive 1999/5/CE, marquage CE
Entretien	Conserver dans un endroit sec et propre ; éviter les chocs et l'humidité
Sécurité	Débrancher la centrale (secteur et batterie) avant installation ; ne pas modifier le module
Pièces détachées / Réparabilité	Pas de pièces détachées disponibles ; réparation par professionnel qualifié ou service ABUS

FOIRE AUX QUESTIONS - FUMO50000 ABUS

Comment installer le module GSM FUMO50000 dans ma centrale Secvest ?

Avant toute intervention, mettez la centrale en mode installation, coupez l'alimentation secteur et débranchez la batterie de secours. Ouvrez le boîtier, détachez le couvercle, puis branchez le câble d'antenne au module. Insérez la carte SIM (code PIN désactivé ou 0000), placez les supports en plastique et enfoncez le module sur le connecteur de la platine principale. Reconnectez la platine du couvercle, remettez sous tension et refermez.

Quel type de carte SIM dois-je utiliser ?

Utilisez une carte SIM standard (1,8 V ou 3,0 V) de votre fournisseur GSM. Il est recommandé d'utiliser un abonnement (carte contractuelle) pour une transmission fiable. Les cartes prépayées sans crédit peuvent ne pas fonctionner. Désactivez le code PIN avant insertion ou réglez-le sur 0000.

Comment tester l'intensité du signal GSM avant l'installation définitive ?

Vous pouvez monter temporairement le module dans la centrale et vérifier l'affichage de l'intensité dans le menu 'Info' > 'Communication'. Une autre méthode consiste à utiliser un téléphone portable avec la même carte SIM : placez-le à l'emplacement prévu pour l'antenne. Si vous obtenez au moins 2 barres, l'emplacement est bon. Le centre de l'antenne doit se trouver dans un rayon de 2 cm autour du point testé.

Le message 'Not Reg.' s'affiche, que faire ?

'Not Reg.' signifie que le module n'est pas enregistré sur le réseau. Vérifiez que la carte SIM est correctement insérée, que le code PIN est désactivé, et que le fournisseur est disponible. Si le message persiste, essayez de déplacer l'antenne ou d'utiliser une antenne externe. Vous pouvez aussi forcer une recherche en accédant au menu 'Test' > 'Enregistrement'.

Puis-je utiliser une antenne externe avec ce module ?

Oui, le module supporte une antenne externe (câble MMCX). Pour l'activer, allez dans le menu d'installation > 'Système' > 'Matériel' > 'Antenne GSM' et sélectionnez 'Externe'. L'antenne externe est recommandée si le signal GSM est faible. Montez-la en hauteur, loin des objets métalliques, et avec au moins 25 cm de câble horizontal.

Comment envoyer un SMS de test avec le module GSM ?

Depuis le menu d'installation, allez dans 'Test' > 'SMS'. Entrez un numéro de téléphone (par exemple votre mobile) et validez. Le module enverra un SMS test. Vous pouvez aussi tester la voix via 'Numéroteur vocal' > 'GSM' en entrant un numéro.

Le module GSM n'est pas détecté par la centrale, que vérifier ?

Assurez-vous que le module est correctement enfiché sur le connecteur de la platine principale. Vérifiez que le câble d'antenne est branché. Si la centrale est sous tension, le module doit apparaître dans 'Info' > 'Communication' comme 'GSM'. Si ce n'est pas le cas, redémarrez la centrale en coupant l'alimentation secteur et la batterie pendant 30 secondes.

Quelle est la portée de l'antenne GSM ?

La portée dépend de la couverture réseau de votre opérateur. Le module fonctionne sur les bandes 850/900/1800/1900 MHz. Dans de bonnes conditions, la portée est celle du réseau GSM standard (plusieurs kilomètres). Pour optimiser la réception, placez l'antenne en hauteur et loin d'obstacles métalliques.

L'utilisation d'une carte prépayée est-elle recommandée ?

Non, il est déconseillé d'utiliser des cartes prépayées car elles peuvent manquer de crédit et interrompre la transmission d'alarmes. Nous recommandons vivement un abonnement (carte contractuelle) pour garantir une communication fiable. Si vous utilisez une carte prépayée, rechargez-la régulièrement via le menu 'Test' > 'Appel téléphonique'.

Où trouver la déclaration de conformité du FUMO50000 ?

La déclaration de conformité CE est disponible sur le site web d'ABUS Security-Center (www.abus.com) ou peut être demandée par email. Le module est conforme à la directive 1999/5/CE (R&TTE). Vous trouverez les informations de contact dans la notice d'utilisation.

MODE D'EMPLOI FUMO50000 ABUS

FR Instructions d'installation et d'utilisation

CE _14

Version 1.0

BOM 12501665

Sommaire

Introduction 35

Consignes de sécurité.... 36

Étendue de la livraison.... 37

Caractéristiques techniques.... 37

Principe de fonctionnement et caractéristiques.... 38

Montage 40

Affichages et fonctions 45

Garantie.... 47

Élimination....48

Déclaration de conformité.... 48

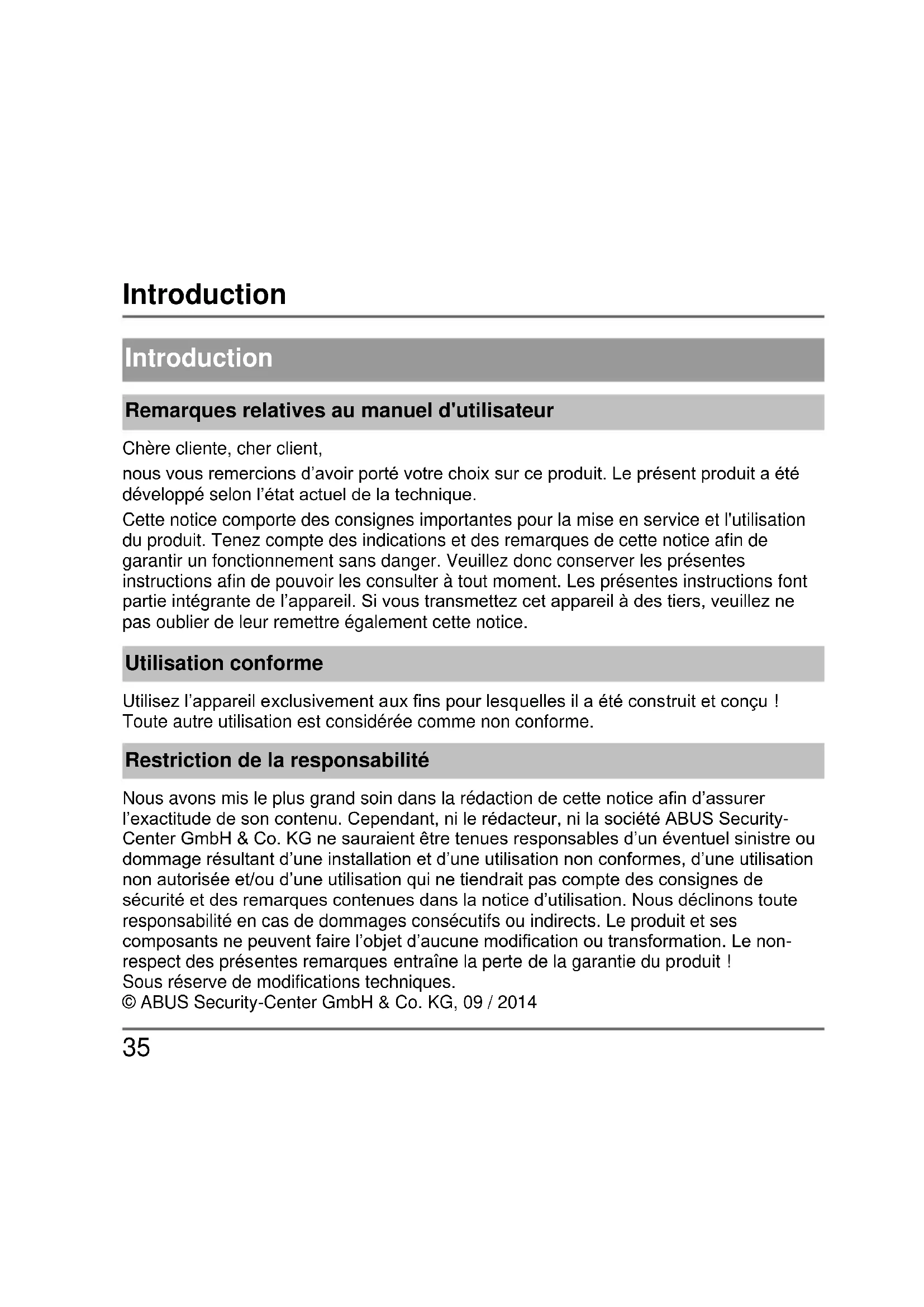

Introduction

Remarques relatives au manuel d'utilisateur

Chère cliente, cher client,

nous vous remercions d'avoir porté votre choix sur ce produit. Le présent produit a été développé selon l'état actuel de la technique.

Cette notice comporte des consignes importantes pour la mise en service et l'utilisation du produit. Tenez compte des indications et des remarques de cette notice afin de garantir un fonctionnement sans danger. Veuillez donc conserver les présentes instructions afin de pouvoir les consulter à tout moment. Les présentes instructions font partie intégrante de l'appareil. Si vous transmettez cet appareil à des tiers, veuillez ne pas oublier de leur remettre également cette notice.

Utilisation conforme

Utilisez l'appareil exclusivement aux fins pour lesquelles il a été construit et conçu ! Toute autre utilisation est considérée comme non conforme.

Restriction de la responsabilité

Nous avons mis le plus grand soin dans la rédaction de cette notice afin d'assurer l'exactitude de son contenu. Cependant, ni le rédacteur, ni la société ABUS Security-Center GmbH & Co. KG ne sauraient être tenues responsables d'un éventuel sinistre ou dommage résultant d'une installation et d'une utilisation non conformes, d'une utilisation non autorisée et/ou d'une utilisation qui ne tiendrait pas compte des consignes de sécurité et des remarques contenues dans la notice d'utilisation. Nous déclinons toute responsabilité en cas de dommages consécutifs ou indirects. Le produit et ses composants ne peuvent faire l'objet d'aucune modification ou transformation. Le non-respect des présentes remarques entraîne la perte de la garantie du produit !

Sous réserve de modifications techniques.

© ABUS Security-Center GmbH & Co. KG, 09 / 2014

Consignes de sécurité

Signification des pictogrammes

Les pictogrammes suivants sont utilisés dans la documentation ainsi que sur le matériel :

Pictogramme	Mot-signal	Signification
	Danger	Avertissement de risques de blessures ou de risques pour votre santé.
	Danger	Avertissement de risques de blessures ou de risques pour votre santé liés à une tension électrique.
	Important	Consigne de sécurité relative aux dommages possibles sur l'appareil / les accessoires.
	Remarques	Attention, informations importantes.

Emballage

Danger

• Ne laissez pas les emballages ni les petites pièces à portée des enfants : risque d'asphyxie !
• Retirez tout le matériel d'emballage avant d'utiliser l'appareil.

Étendue de la livraison | Caractéristiques techniques

Étendue de la livraison

- Module GSM Secvest

- Antenne GSM

- Instructions d'installation et d'utilisation

- Matériel de montage

Caractéristiques techniques

Dimensions (L x l x h)	63 x 40 x 14 mm
Plage de fréquences	850/900/1800/1900 MHz
Puissance de sortie max.	EGSM 850 Classe 4/2W, EGSM 900 Classe 4/2WEGSM 1800 Classe 1/1W, EGSM 1900 Classe1/1W
Température defonctionnement	- 10 à + 40 °C
Humidité de l'air	75 % max. (sans condensation)
Type carte SIM	SIM standard 1,8 V/3,0 V
Longueur du câbled'antenne	env. 300 cm
Fiche d'antenne	MMCX (sur le câble) 50 Ohm
Douille d'antenne	MMCX (sur le module) 50 Ohm

Principe de fonctionnement et caractéristiques

Principe de fonctionnement et caractéristiques

Généralités

Le module GSM Secvest (FUMO50000) est un accessoire en option pour le système d'alarme sans fil Secvest (FUAA50XXX). Il permet de communiquer sur le réseau radio mobile GSM avec des lignes téléphoniques fixes et mobiles. De plus, il permet l'envoi de messages texto (SMS) et la transmission de protocoles analogiques de poste de commande.

Le module est monté à l'intérieur de la centrale d'alarme. À cet effet, la platine principale dispose d'un connecteur correspondant.. Le câble d'antenne se branche directement au module. Le module peut être exploité avec une antenne interne ou externe. La commutation s'effectue sous « Menu d'installation » → « Système » → « Matériel » → « Antenne GSM » (interne/externe)

Attention

• Avant de procéder à l'installation, veuillez contrôler si le fournisseur d'accès et l'emplacement d'installation du système d'alarme sans fil Secvest ainsi que la position possible de l'antenne sont appropriés pour une transmission GSM.
• Par principe, nous recommandons l'utilisation de cartes contractuelles pour garantie une transmission fiable. Les cartes prépayées sans crédit suffisant n'ont pas de fonction.
• L'antenne externe doit être montée en dehors de la centrale. En cas de signal GSM de mauvaise qualité, elle permet de l'améliorer. Comme le module possède déjà une antenne interne, celle-ci est en option, toutefois son utilisation est recommandée.
• Des travaux d'installation non conformes ou incorrects risquent d'être à l'origine d'erreurs d'interprétation des signaux, ce qui peut notamment entraîner de fausses alarmes. Les coûts d'éventuelles interventions des équipes de secours, telles que : les pompiers ou

Principe de fonctionnement et caractéristiques

Danger

la police sont à la charge de l'exploitant de la centrale d'alarme.

- Pour mettre le module en service, il faut mettre la centrale hors tension en débranchant aussi l'accumulateur de secours. Nous n'endossons aucune responsabilité en cas de dommages dus à un non respect de ces consignes. Même le droit à la garantie s'éteint en cas de non respect.

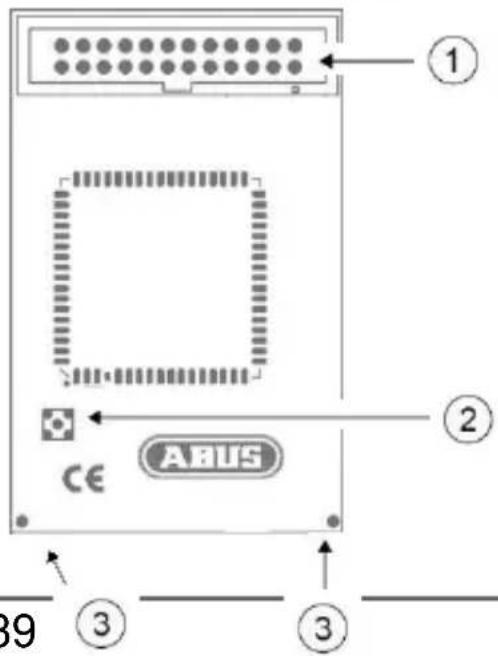

Description de l'appareil

1 Baguette de raccordement
2 Douille de raccordement pour l'antenne GSM externe
3 Trous pour le support en plastique
4 Support de carte SIM

Face arrière

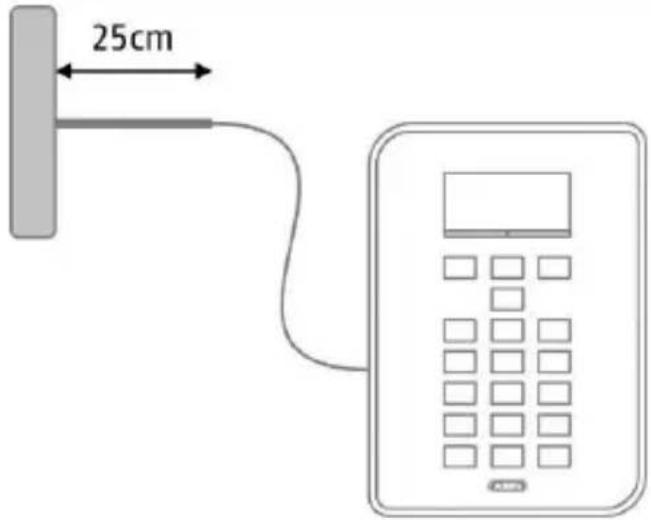

Positionnement de l'antenne

Avant de commencer à installer le module GSM, veuillez choisir une position appropriée pour l'antenne en tenant compte de la longueur du câble de l'antenne.

Les points suivants influent de manière positive sur l'intensité des signaux et doivent être respectés :

Attention

• Installez l'antenne aussi haut que possible.
  • Installez l'antenne aussi loin que possible du système d'alarme.
• Positionnez-la à au moins un mètre de distance d'objets métalliques (renforts métalliques dans les murs, conduites, tubes, armoires métalliques, etc.).
  • Assurez-vous qu'au moins 25 cm du câble quittent l'antenne à l'horizontale. (voir figure)

25cm

Montage

Test préalable de l'intensité du signal

Il existe 2 possibilités pour vérifier l'intensité du signal :

1. Par montage temporaire du module GSM dans le système d'alarme

Pour ce faire, tenez compte des étapes décrites relatives à la mise en œuvre du module dans la présente notice. Assurez-vous cependant auparavant que la carte SIM utilisée est bien enregistrée. Vérifiez que la carte SIM n'est pas bloquée par un code PIN.

2. Par l'utilisation d'un téléphone portable

Assurez-vous de bien utiliser le même fournisseur d'accès pour le test ou utilisez dans le téléphone portable la carte SIM qui sera utilisée au final dans le module GSM. Placez le téléphone exactement là où vous souhaitez monter l'antenne GSM et vérifiez l'intensité du signal.

Attention

Si vous avez trouvé une position avec une bonne intensité du signal (au moins 2 barres sur le téléphone), veillez à ce que le centre de l'antenne se trouve bien dans un cercle de 2 cm de diamètre autour de ce point car la longueur d'onde GSM est très courte et que de légers écarts peuvent conduire à une dégradation sensible du signal. Et plus particulièrement dans le cas d'un signal globalement mauvais, cela a d'importantes conséquences et peut empêcher l'enregistrement du module dans le réseau GSM.

Mise en œuvre du module GSM

Attention

Si le système d'alarme est déjà en service, placer la centrale en mode d'installation. Lors de l'ouverture du boîtier, l'alarme de sabotage ne sera pas déclenchée.

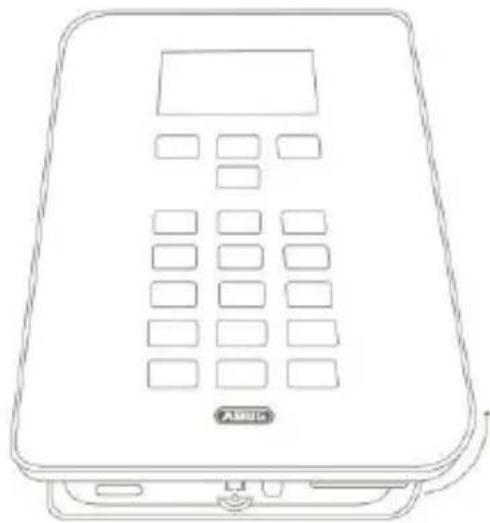

Montage

1.	Ouvrez le boîtier du système d'alarme sans fil Secvest.
2	Détachez avec précaution le couvercle du boîtier du système d'alarme sans fil de la partie inférieure du boîtier. (fig. 01)
3	Mettez la centrale hors tension et débranchez avec précaution le câble plat reliant la platine du couvercle et la platine principale. (étapes 1 à 3 dans fig. 02)
4	Introduisez le câble de l'antenne de l'extérieur dans les orifices du câble à l'intérieur du boîtier. Fixez l'antenne à l'extérieur du boîtier.
5	Raccordez l'antenne GSM au module GSM.
6	Insérez la carte SIM dans le support de carte du module GSM. Le code de la carte SIM doit être désactivé ou réglé sur « 0000 ».(fig. 03)
7	Équipez le module GSM des supports en plastique fournis.Enfichez alors le module GSM avec précaution sur les connexions de la platine principale et appuyez fermement. Veillez à ne pas tordre les broches. (fig. 04)
8	Reliez maintenant la platine du couvercle et la platine principale. Remettez le Secvest sous tension et rebranchez l'accumulateur de secours (étapes 1 à 3 de la fig 05)
9	Placez le couvercle sur la partie inférieure du boîtier et vissez fermement la vis de fermeture. (fig. 06)
10	Procédez aux réglages souhaités dans le menu d'installation du système d'alarme sans fil. Vérifiez le fonctionnement du module GSM dans le menu de test du système d'alarme.

Montage

Affichages et fonctions

Mise en service et programmation

Pour achever la programmation, veuillez consulter les instructions d'installation et d'utilisation de la centrale. Les options de programmation concernant la communication du système d'alarme se trouvent dans le menu d'installation, au point

« Communication ». Il faut savoir que la centrale n'affiche pas les options de réglage du module GSM si ce dernier n'est pas branché.

Si le module GSM a été détecté par la centrale, le message « GSM » apparaît dans le menu d'installation Secvest au point de menu « Info » → « Communication ».

S'affichent en outre le nom de réseau GSM avec l'intensité actuelle du signal, l'IMEI, le numéro d'appel de la carte SIM, l'IMSI et le numéro de version du module.

L'affichage du numéro d'appel de la carte SIM ne se fait que si votre fournisseur d'accès a enregistré le numéro d'appel sur la carte SIM.

Attention

Si l'intensité du signal est trop faible, il faut installer la centrale d'alarme à un autre emplacement ou monter l'antenne fournie pour que l'intensité du signal soit optimale. Veuillez d'abord vous enquérir de la couverture réseau de votre fournisseur d'accès et en changer si nécessaire.

Test du fonctionnement au niveau de la centrale

Pour tester la fonctionnalité du module GSM, ouvrez le point « Test » du menu d'installation. Au point de menu « NSL-Reporting » → « GSM », les numéros d'appel NSL programmés apparaissent. Ces derniers doivent être programmés à l'avance. Ici, il est possible de tester la transmission du protocole de poste de commande configuré. Au point de menu « Numéroteur vocal » → « GSM », le fonctionnement de la téléphonie vocale est testé en entrant un numéro de téléphone. Le point de menu « SMS » permet, après l'entrée d'un numéro d'appel, d'envoyer un SMS de test sur le réseau GSM.

Affichages et fonctionnement

Dans le menu utilisateur, l'option « Test » permet de procéder à un appel test normal. C'est aussi là que vous pourrez plus tard, si vous utilisez une carte prépayée, la recharger le cas échéant. Pendant le processus de chargement, pour sélectionner des fonctions, vous disposez aussi des touches « * » et « # ».

Enregistrement de la carte SIM

Dans le menu utilisateur, sélectionnez l'option « Test » → « Appel téléphonique ». Sélectionnez le numéro d'appel indiqué par le fournisseur d'accès et suivez les instructions du fournisseur d'accès. Veuillez noter que le module GSM ne peut afficher aucun SMS entrant des fournisseurs d'accès. Pour une activation manuelle, vous disposez des touches « * » et « # » sur le clavier.

Messages	Si des problèmes surviennent lors de l'enregistrement de la carte SIM, les messages d'erreur suivants s'affichent à l'écran :
"Not Reg."		Non enregistré ; le module GSM ne recherche pas de nouveau fournisseur d'accès.
"Reg. Home"		Enregistré ; réseau domestique (« Reg. Home » est remplacé par le nom du fournisseur d'accès dès que ce dernier est disponible).
« Searching... »		Non enregistré ; le module GSM recherche un fournisseur d'accès
« Reg. Denied »		Enregistrement refusé
« Reg. Unknown »		Inconnu
« Reg. Roam" »		Enregistré ; réseau en Roaming (« Reg. Roam » est remplacé par le nom du fournisseur d'accès en Roaming dès que ce dernier est disponible)

Affichages et fonctionnement | Garantie

Indications relatives aux fournisseurs d'accès

Observez en priorité les indications du fournisseur d'accès relatives à l'enregistrement de la carte SIM. Nous recommandons d'enregistrer la carte au moyen d'un téléphone portable avant de la mettre en place, car de nombreux fournisseurs d'accès envoient des SMS de réponse en retour lors de la procédure d'enregistrement.

Utilisez le tableau suivant pour noter les données pertinentes à propose de votre module GSM.

N° IMEI :

numéro de série de la carte SIM :

Numéro de téléphone GSM :

Garantie

Remarques

• Le plus grand soin est apporté à la conception et à la fabrication des produits ABUS qui sont conformes aux normes en vigueur.
• La garantie couvre uniquement les vices résultant de défauts matériels ou de fabrication présents au moment de la vente. En présence d'un défaut matériel ou de fabrication avéré, le module est réparé ou remplacé à la discrétion du donneur de garantie.
• La garantie se termine, dans de tels cas, à expiration de la durée d'origine de la garantie de 2 ans. Toute revendication au-delà de cette date est expressément exclue.
• ABUS décline toute responsabilité pour des vices et dommages résultant d'une influence extérieure (p. ex. transport, emploi de la force, manipulation incorrecte), d'une utilisation inappropriée, de

Garantie | Élimination | Déclaration de conformité

l'usure normale ou de la non-observation des présentes instructions.

• En cas de demande dans le cadre de la garantie, il convient de joindre au produit faisant l'objet de la réclamation l'original du justificatif d'achat sur lequel est mentionné la date d'achat ainsi qu'une brève description du défaut.
• Si vous deviez constater un défaut déjà présent à l'achat sur le module GSM, nous vous prions de vous adresser directement à votre revendeur au cours des deux premières années.

Élimination

Éliminez l'appareil conformément à la directive UE relative aux vieux appareils électriques et électroniques 2002/96/CE - WEEE (Waste Electrical and Electronic Equipment). En cas de doute, veuillez vous adresser aux autorités communales compétentes en matière d'élimination. Vous recevrez les informations sur les points de reprise de vos vieux appareils par ex. auprès de l'administration communale ou municipale locale, des entreprises locales d'élimination des déchets ou auprès de votre revendeur.

Déclaration de conformité

« ABUS Security-Center GmbH & Co. KG déclare par la présente que la référence FUMO50000 est conforme aux exigences fondamentales et aux autres prescriptions en vigueur de la directive 1999/5/CE. La déclaration de conformité est disponible à l'adresse suivante :
