РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ FUMO50000 ABUS

Инструкция по монтажу и эксплуатации

CE _14

Версия 1.0

BOM 12501665

Содержание

Введение.... 147

Указания по технике безопасности .... 148

Комплект поставки.... 149

Технические характеристики .... 149

Принцип действия и отличительные особенности . 149

Монтаж 152

Индикация и функции 157

Гарантийные обязательства 159

Утилизация .... 160

Декларация о соответствии.... 160

Введение

Указания к инструкции по эксплуатации

Уважаемый клиент,

Благодарим вас за приобретение данного изделия. Изделие изготовлено в соответствии с современным уровнем развития техники.

Настоящая инструкция содержит важные указания по вводу изделия в эксплуатацию и по обращению с ним. В целях обеспечения безопасной эксплуатации прибора следуйте требованиям и указаниям, изложенным в данной инструкции. Сохраняйте данную инструкцию для использования в дальнейшем. Настоящая инструкция является неотъемлемой частью устройства. При передаче устройства третьим лицам не забудьте приложить к нему данную инструкцию.

Использование по назначению

Используйте устройство исключительно в соответствии с целью его разработки и применения! Использование устройства в любых других целях считается применением не по назначению.

Ограничение ответственности

Были предприняты все возможные меры, чтобы обеспечить правильность содержания настоящей инструкции. Тем не менее, ни автор, ни фирма ABUS Security-Center GmbH & Co. KG не несет ответственности за убытки или ущерб, возникшие в результате неправильного монтажа и обслуживания, использования не по назначению или несоблюдения требований техники безопасности и предупреждений. Ответственность за косвенный ущерб исключается. Запрещается вносить изменения в конструкцию прибора. При несоблюдении этих указаний гарантийные обязательства теряют свою силу. Оставляем за собой право на внесение технических изменений. © ABUS Security-Center GmbH & Co. KG, 09 / 2014

Указания по технике безопасности

Пояснения к символам

В инструкции и на устройстве используются следующие символы:

Символ	Сигнальное слово	Значение
	Опасность	Предупреждение об опасности травмирования или опасности для здоровья.
	Опасность	Предупреждение об опасности травмирования или опасности для здоровья вследствие электрического напряжения.
	Важная информация	Указание по безопасности, связанное с возможным повреждением устройства/комплектующих.
	Указание	Указание на важную информацию.

Упаковка

Опасность

• Держите упаковочные материалы и мелкие детали вне доступа детей — они могут задохнуться!
• Перед использованием устройства удалите все упаковочные материалы.

Комплект поставки | Технические характеристики

Комплект поставки

• Модуль Secvest GSM

• Инструкция по монтажу и эксплуатации

• Антенна GSM

• Монтажный материал

Технические характеристики

• Габариты (Д x Ш x В)

• Частотный диапазон

- Макс. выходная мощность

- Рабочая температура

• Влажность воздуха

- Тип SIM-карты

• Длина кабеля антенны

- Штекер антенны

- Гнездо антенны

63 x 40 x 14 mm

850/900/1800/1900 МГц

EGSM 850 класс4/2BT, EGSM 900 класс4/2BT EGSM 1800 класс1/1Вт, EGSM 1900 класс1/1Вт

от - 10 до + 40 °C

до 75% (без конденсации)

Стандартная SIM-карта 1,8В / 3,0В

ок. 300 см

ММСХ (на модуле) 50 Ом

Принцип действия и отличительные особенности

Общая информация

Утилизация

Соответствие

Модуль Secvest GSM (FUMO50000) - опция в виде дополнительного модуля для беспроводной системы сигнализации (FUAA50XXX). Он позволяет осуществлять связь через мобильную беспроводную сеть GSM со стационарными и мобильными устройствами. Помимо этого, он позволяет отправлять короткие сообщения (CMC) и передавать

аналоговые протоколы с пункта управления. Модуль встроен во внутреннюю структуру центрального устройства системы сигнализации. Для этого на основной плате предусмотрено соответствующее штекерное соединение. Кабель антенны подключается непосредственно к модулю. Модуль может работать как с внутренней, так и внешней антенной. Переключение осуществляется в „Меню установщика“ → „Система“ → „Аппаратные средства“ → “Антенна GSM“ (внутренняя/внешняя)

Указание

• Перед началом установки проверьте, возможна ли передача в формате GSM для выбранного сервис-провайдера, предназначены ли место установки беспроводной системы сигнализации Secvest и возможная позиция антенны для такой передачи.
• Дополнительно для обеспечения передачи мы рекомендуем использовать карту договора. Карты предоплаты без достаточного обеспечения не работают.
• Внешнюю антенну следует устанавливать за пределами центрального устройства. Она служит для улучшения уровня сигнала GSM, если он низкий. Поскольку модуль уже оснащен внутренней антенной, внешняя антенна является опцией, но мы рекомендуем ее применение.
• Ненадлежащее или неаккуратное выполнение монтажа может привести к неверной интерпретации сигналов. В результате возможно ошибочное оповещение. Затраты на возможную работу служб спасения, например: пожарной службы или полиции, должен нести эксплуатационник установки.
• Чтобы установить модуль, необходимо обеспечить центральное устройство, а также отключить аккумулятор резервного питания. Ответственность за возможный ущерб, возникший из-за несоблюдения данных указаний, исключается. То же касается гарантийных претензий.

Опасность

Принцип действия и отличительные особенности

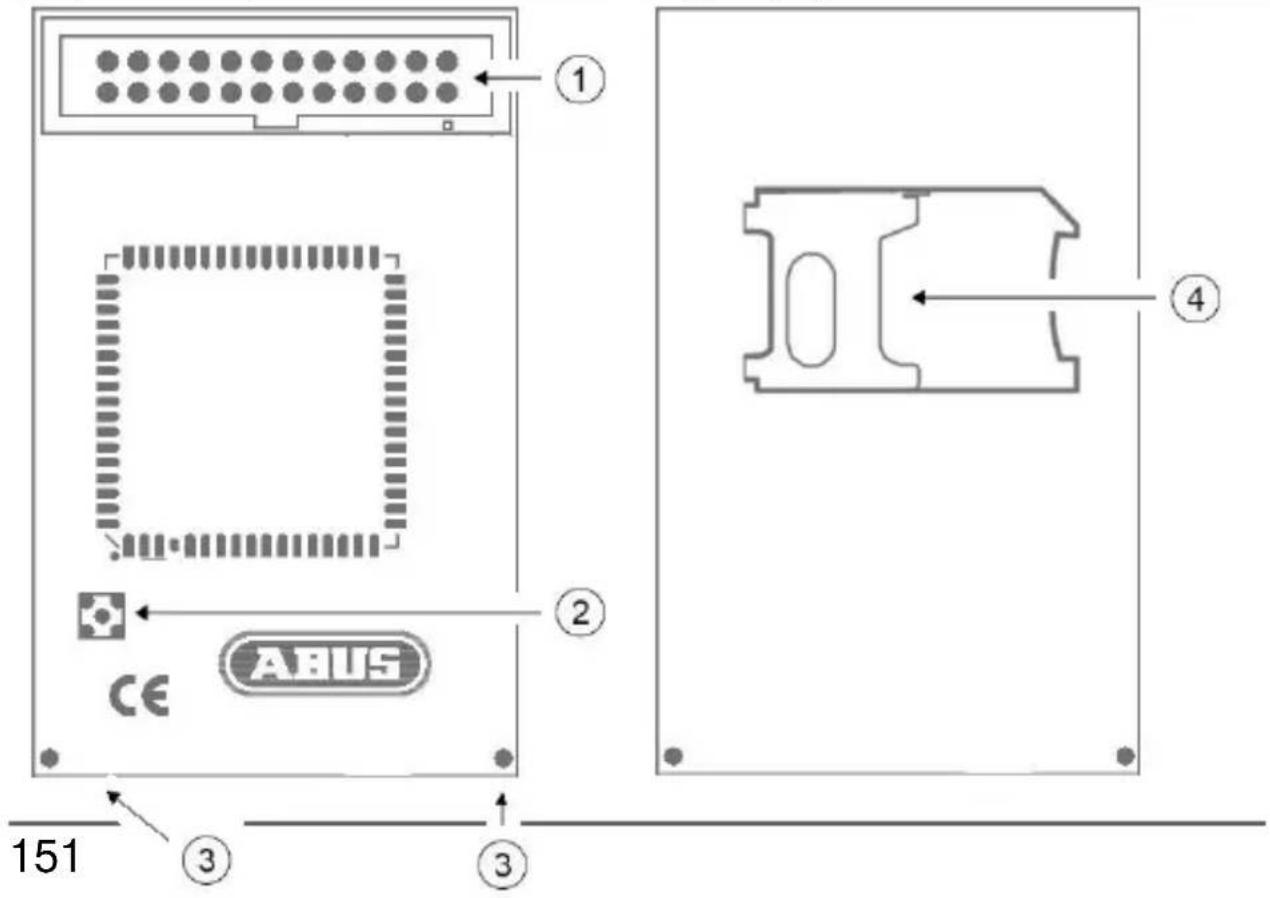

Описание устройства

1	Клеммная панель
2	Гнездовой разъем для подключения внешней антенны GSM
3	Отверстия для пластмассового кронштейна
4	Гнездо для SIM-карты

Обратная сторона

① ② CE ABUS ③ ③ 151 ④

Монтаж

Позиционирование антенны

Перед началом установки модуля GSM определитесь с правильным положением антенны. Соблюдайте при этом длину кабеля антенны.

На высокую интенсивность сигналы влияют следующие пункты, которые необходимо соблюдать:

Указание

• Установите антенну как можно выше.
• Установите антенну как можно дальше от системы сигнализации.
• Расстояние от антенны до металлических предметов (стальных опорных конструкций в стене, проводов, труб, металлических шкафов) должно быть не менее одного метра.

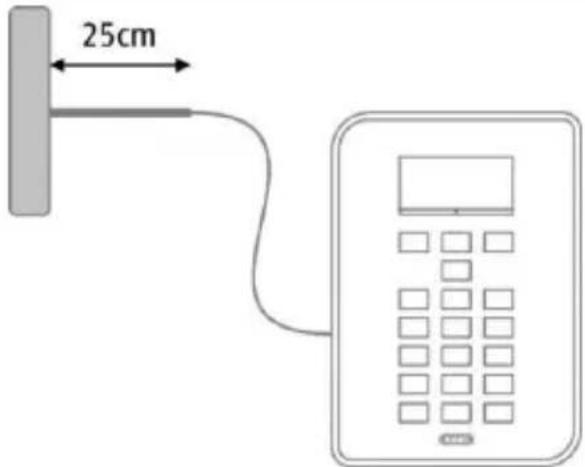

• Убедитесь, что не менее 25 см кабеля, идущего от антенны, находится в горизонтальном положении. (см. иллюстрацию)

25cm

Монтаж

Предварительная проверка интенсивности сигнала

Существует 2 возможности предварительной проверки интенсивности сигнала:

1. Временная установка модуля GSM в систему сигнализации

Следуйте указаниям для установки модуля, изложенным в данной инструкции. Убедитесь в том, что SIM-карта зарегистрирована. Убедитесь в том, что SIM-карта не заблокирована PIN-кодом.

2. Применение мобильного телефона

Здесь необходимо убедиться в том, что при испытаниях вы пользуетесь услугами того же провайдера, или временно установите на телефон SIM-карту, которая до этого использовалась на модуле GSM. Держите телефон точно на том месте, где вы хотите установить антенну GSM, и проверьте интенсивность сигнала.

Указание

Если вы нашли положение с достаточной интенсивностью сигнала (не менее 2 делений на телефоне), проследите за тем, чтобы центр антенны находился на расстоянии, не превышающем 2 см от этой точки, так как длина волн GSM очень мала, и самые незначительные отклонения могут привести к ухудшению сигнала. Особенно сильные ухудшения возникают при слабом общем уровне - они могут препятствовать регистрации модуля в сети GSM.

Применение модуля GSM

Указание

Если центральное устройство системы сигнализации уже находится в эксплуатации, переведите его в режим настройщика. Тогда при открытии корпуса сигнал о саботаже не сработает.

Утилизация | Соответствие

1.	Откройте корпус беспроводной системы сигнализации Secvest.
2	Осторожно отделите крышку беспроводной системы сигнализации Secvest от донной части корпуса. (Илл. 01)

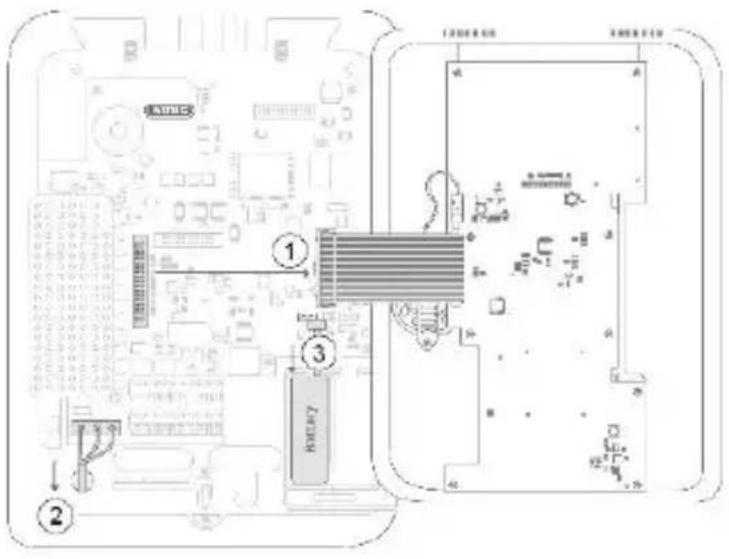

3	Обесточьте центральное устройство системы и осторожно отключите плоский ленточный кабель, соединяющий крышку и основную плату. (Действия 1 - 3 показаны на илл. 02)
4	Проложите антенный кабель внутрь корпуса сквозь кабельные отверстия. Закрепите антенну за пределами корпуса.
5	Подключите антенну GSM к модулю GSM.
6	Вставьте SIM-карту в гнездо модуля GSM.Код SIM-карты нужно отключить или установить на „0000“. (Илл. 03)
7	Прикрепите к модулю GSM пластмассовые кронштейны, входящие в комплект поставки.Затем осторожно установите модуль GSM на штекерные разъемы основной платы и нажмите на него, чтобы зафиксировать. Следите за тем, чтобы не погнулись штырьковые разъемы. (Илл. 04)
8	Теперь соедините плату крышки и основную плату. Снова подайте напряжение к системе Secvest и подключите аккумулятор резервного питания (действия 1-3 показаны на илл. 05)

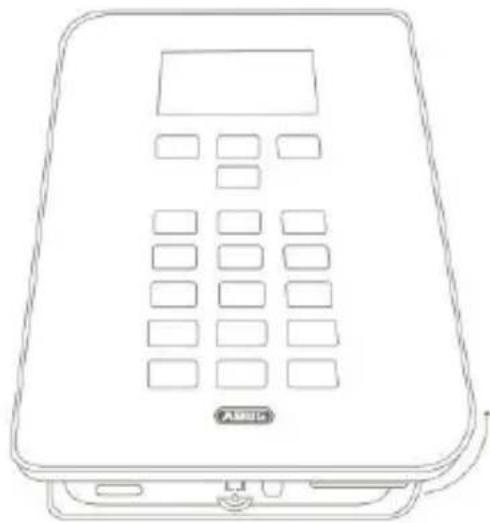

9	Установите крышку на дно корпуса и затяните запорный винт. (Илл. 06)
10	Произведите необходимые настройки беспроводной системы сигнализации в меню установщика. Проверьте функции модуля GSM в тестовом меню системы сигнализации.

Монтаж

Утилизация | Соответствие

Ввод в эксплуатацию и программирование

Чтобы закончить программирование на центральном устройстве, следуйте указаниям инструкции по установке и руководства пользователя. Опции для программирования связи системы сигнализации вы найдете в меню установщика под пунктом "Связь". Обратите внимание на то, что центральное устройство не отображает возможности настройки модуля GSM, если он не подключен.

Если центральное устройство распознало модуль GSM, то в меню установщика системы Secvest, в пункте „Информация“ → „Связь“ появляется надпись „GSM“. Помимо этого, будет отображено имя сети GSM с текущим уровнем интенсивности сигнала, IMEI, телефонный номер SIM-карты, IMSI и номер версии модуля. Телефонный номер SIM-карты отображается только в том случае, если ваш сервис-провайдер заложит в карту телефонный номер.

Указание

Если интенсивность сигнала слишком мала, то вам следует переместить центральное устройство системы сигнализации в другое место или так установить антенну, входящую в комплект поставки, чтобы интенсивность сигнала стала оптимальной. Сначала получите информацию о зоне действия сети вашего провайдера и при необходимости смените его.

Проверка функции на центральном устройстве

Чтобы проверить функциональность модуля GSM, выберите пункт "Испытание" в меню установщика. В пункте меню „Отчеты NSL“ → "GSM" появятся запрограммированные телефонные номера NSL. Они должны быть предварительно запрограммированы. Здесь можно проверить передачу настроенного протокола с пункта управления. В пункте меню „Устройство голосового набора“ → "GSM" можно проверить функции голосовой телефонии,

введя телефонный номер. Пункт меню „СМС“ позволяет после введения телефонного номера отправить тестовое СМС-сообщение по сети GSM.

В меню пользователя, в пункте "Испытание" можно совершить обычный тестовый вызов по телефону.

Здесь вы можете позже пополнить баланс используемой карты предоплаты. Для выбора функций в процессе пополнения вы можете воспользоваться клавишами „*“ и “#”.

Регистрация SIM-карты

В меню пользователя выберите опцию „Испытание“ → “Телефонный вызов”. Выберите телефонный номер, указанный провайдером, и следуйте указаниям сервис-провайдера. Обратите внимание на то, что модуль GSM не может отображать входящие СМС-сообщения провайдера. Для ручной разблокировки вы можете воспользоваться клавишами „*“ и “#” на клавиатуре.

Указание

"Not Reg."

"Reg. Home"

"Searching..."

"Reg. Denied"

"Reg. Unknown"

"Reg. Roam"

Если при регистрации SIM-карты возникли проблемы, на дисплее отображаются следующие сообщения об ошибках:

Не зарегистрировано; модуль GSM не ищет нового сервис-провайдера.

Зарегистрировано; домашняя сеть ("Reg. Home" будет заменена на имя провайдера, если такой есть.

Не зарегистрировано; модуль GSM ищет провайдера

Регистрация отклонена

Неизвестно

Зарегистрировано; роуминговая сеть („Reg. Roam“) будет заменена на "*" имя роумингового провайдера, если такой есть)

Гарантийные обязательства

Указания, касающиеся сервис-провайдеров

В первую очередь соблюдайте указания провайдера для регистрации SIM-карты. Мы рекомендуем перед установкой зарегистрировать карту с помощью мобильного телефона, поскольку многие провайдеры в процессе регистрации работают с ответами в виде СМС-сообщений.

Используйте следующую таблицу, чтобы записать важные данные для вашего модуля GSM.

Homep IMEI:

Серийный номер SIM-карты:

Номер телефона GSM:

Гарантийные обязательства

Указание

• Изделия фирмы ABUS проектируются и изготавливаются с максимальной точностью и испытываются в соответствии с действующими предписаниями.
• Гарантийные обязательства распространяются исключительно на недостатки, существовавшие в момент продажи и связанные с дефектом материала или производственным дефектом. Если дефект материала или производственный дефект подтвержден документально, то модуль подлежит ремонту или замене (на усмотрение стороны, предоставляющей гарантию).
• В таких случаях гарантийный срок истекает по окончании первоначального двухлетнего срока гарантийных обязательств. Требования, отличные от указанных в настоящем пункте, не принимаются.

Утилизация | Соответствие

• Фирма ABUS не несет ответственности за дефекты и повреждения, вызванные внешним воздействием (например, в результате транспортировки, грубого обращения с прибором и его неправильного обслуживания), ненадлежащим использованием, а также ставшие результатом нормального износа или несоблюдения настоящей инструкции.
• При направлении претензии по гарантийным обязательствам необходимо приложить к соответствующему изделию оригинал платежного документа с датой покупки и краткое письменное описание неисправности.
• Если модуля GSM уже существовал в момент продажи, то следует обратиться непосредственно к продавцу прибора в течение первых двух лет с момента продажи.

Утилизация

Произведите утилизацию устройства согласно директиве 2002/96/EC WEEE (Waste Electrical and Electronic Equipment) по утилизации отходов электрического и электронного оборудования. Если у Вас возникли вопросы, обратитесь в местные органы управления. Информацию о пунктах приема старого оборудования Вы получите в местных органах управления, местных утилизирующих компаниях или у вашего дилера.

Декларация о соответствии

Настоящим фирма ABUS Security-Center GmbH & Co. KG заявляет, что прибор с номером товара FUMO50000 соответствует принципиальным требованиям и соответствующим положениям директивы 1999/5/EG. Декларацию о соответствии можно получить по следующему адресу:
