MANUALE UTENTE Viaggio Duo Fix K TT PEG PEREGO

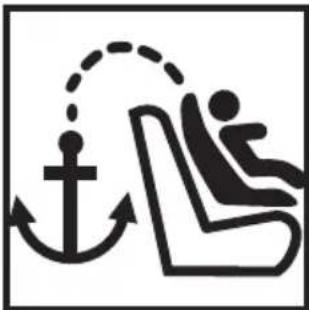

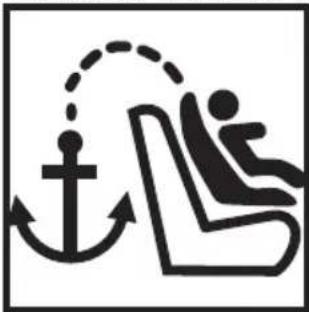

AR20 Per evitare che possa essere impiegato un gancio non adatto allo scopo ovvero non Top Tether, il gancio TT è generalmente contrassegnato in vettura dall’ etichetta col seguente logo: Per maggiori informazioni e maggior sicurezza consultate il manuale d'uso e manutenzione del proprio veicolo. Assicuratevi che il seggiolino sia vincolato saldamente utilizzando Top Tether. Esso garantirà non solo la massima sicurezza in caso di urto ma anche la massima stabilità per il bambino nel normale utilizzo. Non dimenticatevi che in caso di necessità, Viaggio 1 Duo- Fix K TT può essere fissato anche con le normali cinture a tre punti disponibili per legge su qualsiasi veicolo.

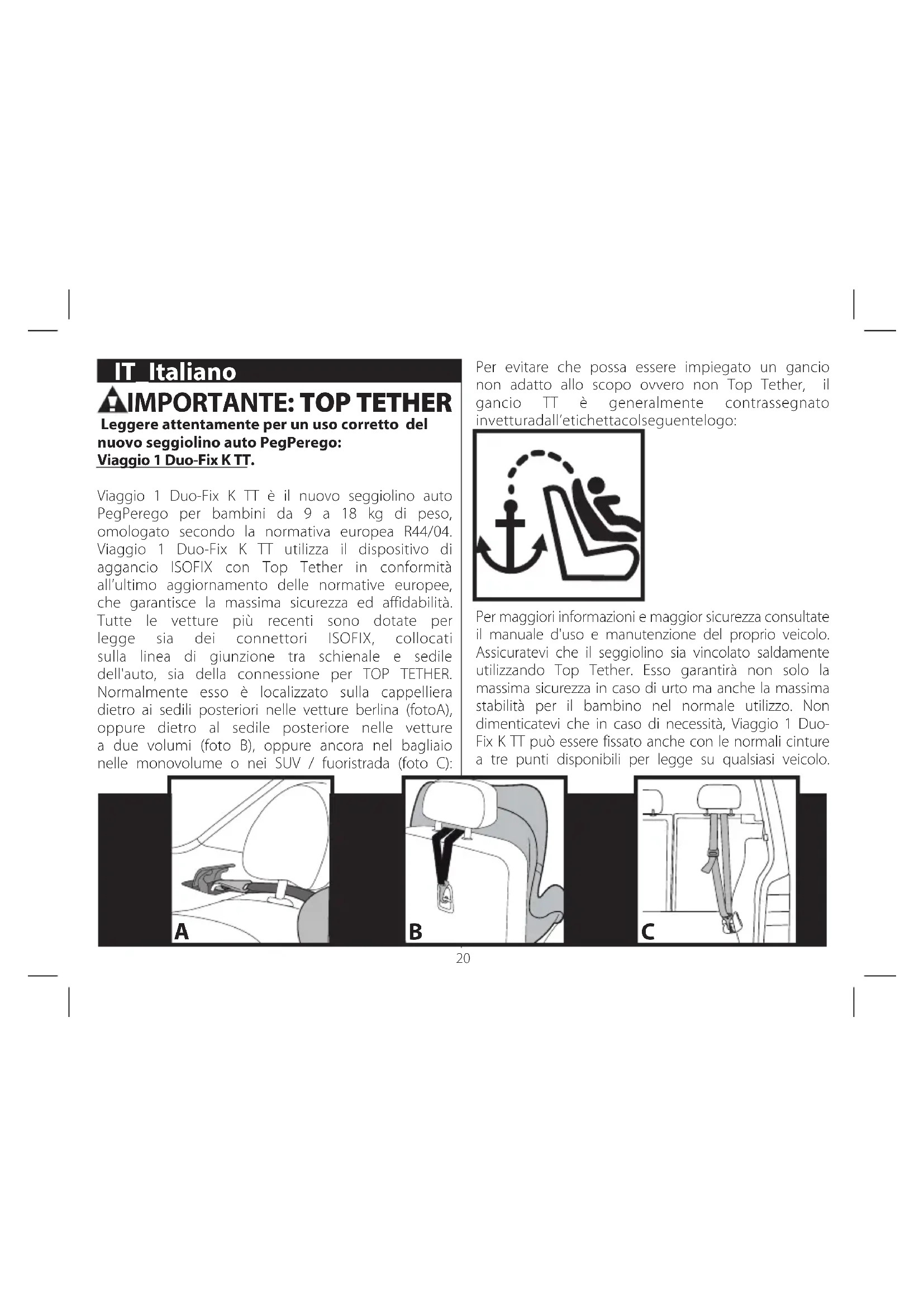

IMPORTANTE: TOP TETHER

Leggere attentamente per un uso corretto del nuovo seggiolino auto PegPerego: Viaggio 1 Duo-Fix K TT. Viaggio 1 Duo-Fix K TT è il nuovo seggiolino auto PegPerego per bambini da 9 a 18 kg di peso, omologato secondo la normativa europea R44/04. Viaggio 1 Duo-Fix K TT utilizza il dispositivo di aggancio ISOFIX con Top Tether in conformità all’ultimo aggiornamento delle normative europee, che garantisce la massima sicurezza ed affidabilità. Tutte le vetture più recenti sono dotate per legge sia dei connettori ISOFIX, collocati sulla linea di giunzione tra schienale e sedile dell'auto, sia della connessione per TOP TETHER. Normalmente esso è localizzato sulla cappelliera dietro ai sedili posteriori nelle vetture berlina (fotoA), oppure dietro al sedile posteriore nelle vetture a due volumi (foto B), oppure ancora nel bagliaio nelle monovolume o nei SUV / fuoristrada (foto C): BA C IT_Italiano Grazie per aver scelto un prodotto Peg-Pérego. Caratteristiche prodotto Seggiolino-auto, Gruppo 1, categoria “Universale”con cinture

• Omologato secondo la normativa Europea UN/ECE R44/04 per bambini di peso da 9 a 18 kg (da 1 a 4 anni circa).

• Adatto alla maggior parte dei sedili delle autovetture, ma non a tutti. • Il seggiolino-auto può essere correttamente installato se nel manuale d’uso e manutenzione del veicolo è indicata la compatibilità con sistemi di ritenuta “Universali” di Gruppo 1. • Questo seggiolino-auto è classificato “Universale” secondo criteri di omologazione più severi rispetto ai modelli precedenti che non dispongono dell’ etichetta di omologazione.
• Il seggiolino-auto puó essere utilizzato solo su veicoli approvati, dotati di cintura a tre punti statica o con avvolgitore, omologati secondo il regolamento UN/ECE R°16 o normative equivalenti. • Non é consentito usare la cintura a due punti o addominale.

eggiolino auto, Gruppo 1, categoria “Universale”, con Isofix & Top Tether, di classe A

• Omologato secondo la normativa Europea UN/ECE R44/04 per bambini di peso da 9 a18 kg (da 1 a 4 anni circa).

• Adatto alla maggior parte dei sedili delle autovetture, ma non a tutti.
• Il seggiolino-auto può essere correttamente installato se nel manuale d’uso e manutenzione del veicolo è indicata la compatibilità con sistemi di ritenuta “Universali” di Gruppo 1 ISOFIX di classe A.
• Questo seggiolino-auto è classificato “Universale” secondo criteri di omologazione più severi rispetto ai modelli precedenti che non dispongono dell’ etichetta di omologazione. IMPORTANTE

• "Viaggio 1 Duo-Fix K TT" Gruppo 1, deve essere installato in senso di marcia.21 Per evitare che possa essere impiegato un gancio non adatto allo scopo ovvero non Top Tether, il gancio TT è generalmente contrassegnato in vettura dall’ etichetta col seguente logo: Per maggiori informazioni e maggior sicurezza consultate il manuale d'uso e manutenzione del proprio veicolo. Assicuratevi che il seggiolino sia vincolato saldamente utilizzando Top Tether. Esso garantirà non solo la massima sicurezza in caso di urto ma anche la massima stabilità per il bambino nel normale utilizzo. Non dimenticatevi che in caso di necessità, Viaggio 1 Duo- Fix K TT può essere fissato anche con le normali cinture a tre punti disponibili per legge su qualsiasi veicolo. Grazie per aver scelto un prodotto Peg-Pérego. Caratteristiche prodotto Seggiolino-auto, Gruppo 1, categoria “Universale”con cinture

• Omologato secondo la normativa Europea UN/ECE R44/04 per bambini di peso da 9 a 18 kg (da 1 a 4 anni circa).

• Adatto alla maggior parte dei sedili delle autovetture, ma non a tutti.

Il seggiolino-auto può essere correttamente installato se nel manuale d’uso e manutenzione del veicolo è indicata la compatibilità con sistemi di ritenuta “Universali” di Gruppo 1.

Questo seggiolino-auto è classificato “Universale” secondo criteri di omologazione più severi rispetto ai modelli precedenti che non dispongono dell’ etichetta di omologazione.

• Il seggiolino-auto puó essere utilizzato solo su veicoli approvati, dotati di cintura a tre punti statica o con avvolgitore, omologati secondo il regolamento UN/ECE R°16 o normative equivalenti.

Non é consentito usare la cintura a due punti o addominale.

eggiolino auto, Gruppo 1, categoria “Universale”, con Isofix & Top Tether, di classe A

• Omologato secondo la normativa Europea UN/ECE R44/04 per bambini di peso da 9 a18 kg (da 1 a 4 anni circa).

• Adatto alla maggior parte dei sedili delle autovetture, ma non a tutti.

• Il seggiolino-auto può essere correttamente installato se nel manuale d’uso e manutenzione del veicolo è indicata la compatibilità con sistemi di ritenuta “Universali” di Gruppo 1 ISOFIX di classe A.

• Questo seggiolino-auto è classificato “Universale” secondo criteri di omologazione più severi rispetto ai modelli precedenti che non dispongono dell’ etichetta di omologazione. IMPORTANTE

• "Viaggio 1 Duo-Fix K TT" Gruppo 1, deve essere installato in senso di marcia.

• Non installare “Viaggio 1 Duo-Fix K TT” su sedili rivolti in direzione opposta al senso di marcia o trasversalmente al senso comune di marcia del veicolo.

• Si consiglia sempre l'uso del sedile posteriore sul lato opposto al guidatore.

• In caso di installazione su sedile anteriore, si raccomanda di posizionare il seggiolino il più lontano possibile dal cruscotto.

• Questo articolo è numerato progressivamente.

In caso di difficoltà nel montare Viaggio 1 Duo-Fix K TT in auto, sollevare o togliere il poggiatesta del veicolo.

• Non utilizzare senza Top Tether. Il Top Tether è indispensabile per una totale garanzia di sicurezza. AVVERTENZA

• Leggere attentamente le istruzioni prima dell’uso e conservarle nell’apposita sede per riutilizzarle in futuro. La mancata scrupolosa osservanza delle istruzioni di installazione del seggiolino-auto, comporterebbe dei rischi al vostro bambino.

• Le operazioni di montaggio e di installazione di Viaggio 1 Duo-Fix K TT devono essere effettuate da adulti. L'operazione di montaggio e installazione, si effettua senza il bambino nel seggiolino auto.

• Durante i viaggi in auto non tenere mai in braccio il bambino e non sistemarlo mai al di fuori del seggiolino. In caso di frenata improvvisa, anche a bassa andatura, il bambino verrebbe facilmente catapultato in avanti.

• Evitare di introdurre le dita nei meccanismi.

• In auto prestare particolare attenzione a bagagli o altri oggetti che possono causare lesioni al bambino nel seggiolino-auto in caso di incidente.

• Non utilizzare metodologie di installazione diverse da quelle indicate, pericolo di distacco dal sedile.

• Assicurarsi che la cintura a tre punti del veicolo per fissare il seggiolino-auto sia sempre tesa e non attorcigliata, si raccomanda di sostituirla in caso di sollecitazioni eccessive dovute ad un incidente.

• Non lasciare mai incustodito il vostro bambino nel seggiolino-auto: sorvegliarlo anche mentre dorme.

• Se la vettura é in movimento, non togliere mai il bambino dal seggiolino-auto.

Prestare attenzione che il seggiolino-auto non rimanga22 bloccato da una parte mobile del sedile o da una portiera.

Regolare l’altezza e la tensione delle cinture verificando che siano aderenti al corpo del bambino senza stringere troppo; verificare che la cintura di sicurezza non sia attorcigliata e che il bambino non la sganci da solo.

• Questo seggiolino-auto non e’ progettato per un prolungato periodo di sonno.

• Non lasciare il seggiolino-auto nella vettura sotto l’esposizione del sole, alcune parti potrebbero essersi surriscaldate e nuocere alla pelle delicata del bambino, controllare prima di collocare il bambino.

• Non utilizzare il seggiolino-auto senza il rivestimento di tessuto, tale rivestimento non puó essere sostituito da uno non approvato dal costruttore in quanto costituisce parte integrante del seggiolino e della sicurezza.

Non utilizzare il seggiolino-auto senza le imbottiture di protezione delle cinture (spallacci) in quanto costituiscono parte integrante del seggiolino e della sicurezza.

• In caso di dubbi, rivolgersi al costruttore o al rivenditore di questo seggiolino-auto.

• Non staccare le etichette adesive e cucite; potrebbero rendere il prodotto non conforme ai sensi di norma.

• Non utilizzare il seggiolino-auto se presenta rotture o pezzi mancanti, se è di seconda mano, o se è stato sottoposto a sollecitazioni violente in un incidente perchè potrebbe avere subito dei danni strutturali estremamente pericolosi.

• Non effettuare modifiche al prodotto.

Per eventuali riparazioni, sostituzioni di pezzi e informazioni sul prodotto, contattare il servizio assistenza post-vendita. Le varie informazioni sono all’ultima pagina di questo manuale.

• Il seggiolino deve essere sempre fissato nel veicolo, anche quando non è occupato dal bambino. In caso di frenata improvvisa, potrebbe provocare lesioni agli occupanti del veicolo.

• Non utilizzare il seggiolino-auto dopo 7 anni dalla data di produzione indicata sulla scocca; a causa del naturale invecchiamento dei materiali potrebbe non essere più conforme ai sensi di norma.

• Non utilizzare accessori che non siano approvati dal costruttore o dalle competenti autorità. Istruzioni d'uso CATEGORIA UNIVERSALE Belted Aggancio in auto con cinture di sicurezza

Applicare il seggiolino Viaggio 1 Duo-Fix K TT sul sedile dell'auto nel senso di marcia del veicolo, come in figura. 2• Per facilitare il passaggio sul retro delle cinture di sicurezza dell'auto al seggiolino, è necessario reclinare la seduta del seggiolino nella posizione più reclinata, agendo sulla leva come indicato in figura. 3• Far passare la cintura di sicurezza dell'auto, tra il telaio e la scocca del seggiolino. 4• La cintura ventrale deve passare nelle cave basse evidenziate dal colore rosso. Agganciare la cintura al sedile fino al click. 5• Verificare che la cintura ventrale sia passata nelle cave basse, evidenziate dal colore rosso e tensionarla. 6• Riposizionare la seduta del seggiolino in posizione verticale tirando la maniglia posta sotto al seggiolino (Fig. a) e spingendo il seggiolino, come in figura (Fig. b).

Per completare l'aggancio in auto, utilizzare il dispositivo steady fix: aprire il gancio e far passare la cintura diagonale controllando che sia tesa e non attorcigliata (Fig. a). Chiudere la linguetta di sicurezza (Fig. b). 8• IMPORTANTE: afferrare la cintura e tirarla con forza verso l'alto, per far aderire maggiormente Viaggio 1 Duo-Fix K TT al sedile dell'auto (Fig. c). Ad operazione conclusa è possibile reclinare la seduta del seggiolino auto nella posizione desiderata (punto 2). Istruzioni d'uso CATEGORIA UNIVERSALE Isofix & Top Tether Aggancio in auto con Isofix & Top Tether 9• Reclinare la seduta del seggiolino nella posizione più bassa, agendo sulla leva come indicato in figura, 10• Premere la leva davanti posta all'interno della base, come in figura, per estrarre gli attacchi isofix. 11• Aprire sul retro lo sportello ed estrarre la cintura Top Tether (TT). Quando il gancio TT non è in uso, riporlo nello sportello ed agganciarlo come in figura. 12• Per agganciare gli attacchi ISOFIX del seggiolino ai ganci ISOFIX del sedile, premere lateralmente da entrambi i lati sul corpo fino al click, come in figura, . IMPORTANTE: verificare il corretto aggancio del seggiolino accertandosi che gli indicatori a lato dei ganci isofix del seggiolino, diventino verdi da entrambe le parti, come in figura. 13• Per far aderire perfettamente il seggiolino al sedile, tirare la cintura anteriore della base verso di sé e contemporaneamente spingere il seggiolino contro il sedile, come in figura (Freccia B). IMPORTANTE: ad operazione completata muovere il seggiolino per verificare l'effettivo aggancio degli attacchi Isofix . 14• Per sganciare gli attacchi ISOFIX del seggiolino dai ganci ISOFIX del sedile, premere lateralmente da entrambi i lati il pulsante (Freccia A). Gli attacchi ISOFIX del seggiolino si sganceranno in automatico. Riporre i connettori ISOFIX all'interno della loro sede tirando la cintura anteriore della base verso di se (Freccia B)

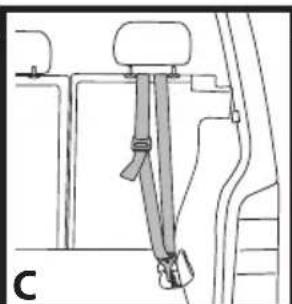

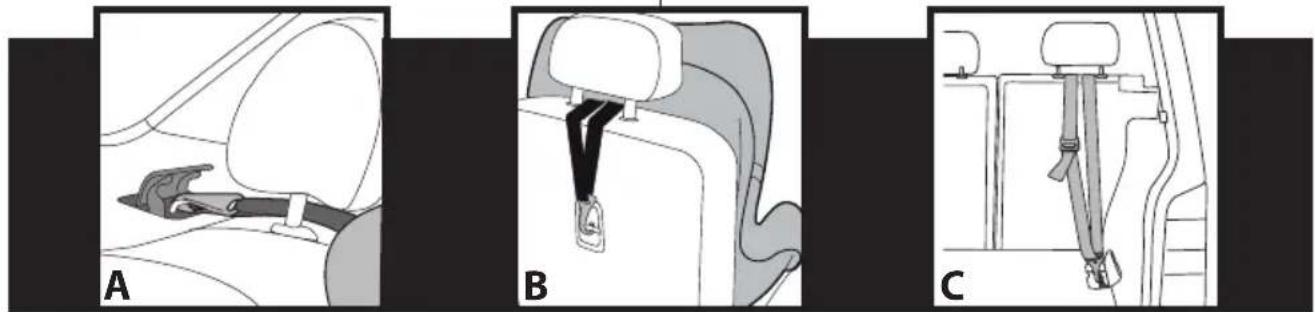

IMPORTANTE: le varianti di aggancio delle cinture Top Tether possono essere principalmente di 3 tipologie. 15• Tipologia A: - alzare il poggiatesta e far passare al centro le cinture. - Agganciare il gancio TT delle cinture al gancio dell'auto, posto in evidenza, come in figura. Tendere la cintura e verificare la corretta tensione dal dispositivo evidenziato in verde. IMPORTANTE: per far aderire correttamente le cinture, tenderle con forza. 16• Tipologia B: - alzare il poggiatesta e far passare al centro le cinture. - agganciare il gancio TT delle cinture al gancio dell'auto, posto sul retro dello schienale del sedile, come in figura. Tendere la cintura e verificare la corretta tensione dal dispositivo evidenziato in verde. IMPORTANTE: per far aderire correttamente le cinture, tenderle con forza. 17• Tipologia C: - alzare il poggiatesta e far passare al centro le cinture. - Agganciare il gancio TT delle cinture al gancio23 entrambi i lati sul corpo fino al click, come in figura, . IMPORTANTE: verificare il corretto aggancio del seggiolino accertandosi che gli indicatori a lato dei ganci isofix del seggiolino, diventino verdi da entrambe le parti, come in figura. 13• Per far aderire perfettamente il seggiolino al sedile, tirare la cintura anteriore della base verso di sé e contemporaneamente spingere il seggiolino contro il sedile, come in figura (Freccia B). IMPORTANTE: ad operazione completata muovere il seggiolino per verificare l'effettivo aggancio degli attacchi Isofix . 14• Per sganciare gli attacchi ISOFIX del seggiolino dai ganci ISOFIX del sedile, premere lateralmente da entrambi i lati il pulsante (Freccia A). Gli attacchi ISOFIX del seggiolino si sganceranno in automatico. Riporre i connettori ISOFIX all'interno della loro sede tirando la cintura anteriore della base verso di se (Freccia B)

IMPORTANTE: le varianti di aggancio delle cinture Top Tether possono essere principalmente di 3 tipologie. 15• Tipologia A: - alzare il poggiatesta e far passare al centro le cinture. - Agganciare il gancio TT delle cinture al gancio dell'auto, posto in evidenza, come in figura. Tendere la cintura e verificare la corretta tensione dal dispositivo evidenziato in verde. IMPORTANTE: per far aderire correttamente le cinture, tenderle con forza. 16• Tipologia B: - alzare il poggiatesta e far passare al centro le cinture. - agganciare il gancio TT delle cinture al gancio dell'auto, posto sul retro dello schienale del sedile, come in figura. Tendere la cintura e verificare la corretta tensione dal dispositivo evidenziato in verde. IMPORTANTE: per far aderire correttamente le cinture, tenderle con forza. 17• Tipologia C: - alzare il poggiatesta e far passare al centro le cinture. - Agganciare il gancio TT delle cinture al gancio dell'auto, posto nel bagagliaio. Viene solitamente evidenziato dal simbolo del Top Tether, come in figura. Sollevare la copertura e agganciare. IMPORTANTE: per far aderire correttamente le cinture, tenderle con forza. Per differenti tipologie di aggancio consultare il manuale d'uso del proprio veicolo. Come accomodare il bambino sul seggiolino auto Viaggio 1 Duo-Fix K TT 18• Prima di posizionare il bambino sul seggiolino auto sganciare i cinturini di sicurezza premendo il pulsante rosso sulla fibbia del cinturino spartigambe. 19• Sollevare i cinturini di sicurezza agganciando le fibbie agli elastici laterali. 20• Posizionare il bambino e sistemargli i cinturini di sicurezza sulle spalle e in vita, come in figura. 21• Agganciare i cinturini di sicurezza sovrapponendo le due cinture e inserendo la fibbia del cinturino spartigambe, fino al click. 22• Il bambino posizionato correttamente con i cinturini di sicurezza ben allacciati. 23• Per completare l'operazione, far aderire le cinture dei cinturini di sicurezza al bambino tirando verso di sé la cintura di regolazione centrale come in figura, facendo attenzione a non stringere troppo le cinture al bambino; IMPORTANTE: lasciare un minimo di gioco (lo spessore di un dito) tra la cintura e il torace del bambino. 24• Per allentare la tensione dei cinturini di sicurezza, premere il bottone posto nel centro del seggiolino- auto e contemporaneamente tirare il cinturino di sicurezza, verso di sè. IMPORTANTE: afferrare e tirare i cinturini di sicurezza sotto gli spallacci, come in figura.

Il seggiolino è dotato di un cuscino riduttore, indicato solo per il bambino quando è più piccolo e quando i cinturini di sicurezza sono posizionati al primo livello. Quando il bambino è più grande è necessario rimuoverlo. 25• Per rimuovere il cuscino riduttore, è necessario sfilarlo dai cinturini ai lati.24 Come regolare l'altezza del poggiatesta Per seguire la crescita del bambino è necessario regolare l'altezza del poggiatesta in rapporto all'altezza del bambino. E' possibile regolarlo in 7 posizioni. 26• Per passare da una posizione bassa ad una più alta: tirare la linguetta posta in alto al centro del poggiatesta verso l'alto; il poggiatesta si solleva contemporaneamente. Per passare da una posizione alta ad una più bassa: tirare la linguetta posta in alto al centro del poggiatesta verso l'alto e contemporaneamente spingere il poggiatesta verso il basso, fino alla posizione desiderata. Ad operazione eseguita provare a muovere il poggiatesta per verificare che sia correttamente agganciato. 27• La giusta posizione dei cinturini è quella in cui le spalle del bambino devono essere appena sotto al punto di passaggio delle cinture. 28• IMPORTANTE: le cinture non devono essere né troppo alte, ne troppo basse rispetto alle spalle del bambino; 29• Il seggiolino auto Viaggio 1 Duo-Fix K TT può assumere 5 inclinazioni distinte. Per inclinare il seggiolino è necessario tirare la leva posta sotto la seduta (fig. a) e portare il seggiolino nella posizione desiderata (fig. b). Come sfoderare il rivestimento Per rimuovere il rivestimento del seggiolino auto Viaggio 1 Duo-Fix K TT:

• sfilare il riduttore se presente (punto 24);

• sganciare i cinturini di sicurezza (punto17);

• aprire il coperchio sul retro, 30• sganciare le cinture dalla staffa posteriore; 31• sganciare dal retro i cinturini di sicurezza e poi sfilarli dal davanti ; 32• sganciare dal retro gli spallacci e poi sfilarli dal davanti dai cinturini di sicurezza; 33• sfilare il laccetto (fig. a) e poi dall'alto il poggiatesta (fig. b); 34• sganciare da sotto la scocca, il gancio dello spartigambe (fig. a) ed estrarre il cinturino dal tessuto dello spartigambe (fig. b); 35• far passare il cinturino dall'asola della sacca e rimuovere l’imbottitura, come in figura. Manutenzione dell'imbottitura Spazzolare le parti in tessuto per allontanare la polvere;

• Per il lavaggio attenersi all'etichetta cucita sulla sacca del prodotto.

• non candeggiare al cloro;

• non lavare a secco; non smacchiare con solventi;

• non asciugare a mezzo di asciugabiancheria a tamburo rotativo. Come rivestire Viaggio 1 Duo-Fix K TT Per rivestire il seggiolino auto Viaggio 1 Duo-Fix K TT: 36• inserire da sotto nell'asola della sacca i cinturini di sicurezza;

• inserire il cinturino spartigambe nel tessuto della sacca; 37• agganciarlo infine nel foro della scocca. 38• Agganciare la linguetta nella sede dello spartigambe. 39• Calzare l'imbottitura partendo prima dalla seduta e poi passare alla parte alta, facendo attenzione ai risvolti dello schienalino. 40• Calzare il poggiatesta facendo attenzione alla linguetta rossa che deve passare nell' asola del tessuto.

• Infilare gli spallacci nei cinturini di sicurezza . 41• Inserire i cinturini nell'asola del seggiolino in sequenza, prima il gancio degli spallacci, poi le cinture. 42• prolungare i cinturini e inserirli nella scocca del seggiolino, i cinturini nel foro in alto, la fibbia nel foro in basso, 43• agganciandoli correttamente sul retro, come in figura.

agganciare dal davanti le cinture di sicurezza (punto 20) IMPORTANTE: i cinturini, non devono essere attorcigliati. 44• ATTENZIONE: Il cinturino di regolazione centrale deve passare dietro lo scudo di plastica come mostrato. 45• aprire il coperchio sul retro e agganciare le cinture alla staffa posteriore,

• applicare il riduttore se il bambino è ancora piccolo. Accessori 46• Clima Cover Car Seat: rivestimento lavabile in Tencel, fibra naturale termoregolatrice che regola l’umidità del corpo (calda d’inverno e fresca d’estate) (Fig. A).

• Travel Bag Car Seat: pratica sacca di trasporto, il seggiolino rimane protetto e pulito (Fig. B). 47• Car Seat Cup Holder: pratico portabibite agganciabile al prodotto per avere le bevande sempre a portata di mano (Fig. C). Numeri di serie 48• Viaggio 1 Duo-Fix K TT riporta sotto la seduta informazioni relative a: nome del prodotto, data di produzione e numerazione seriale dello stesso. 49• Viaggio 1 Duo-Fix K TT riporta dietro lo schienale l' etichetta di omologazione. 50• Data di produzione del cinturino. Questi elementi sono utili al consumatore nel caso in cui il prodotto dovesse presentare delle problematiche. Pulizia del prodotto

• Il vostro prodotto necessita un minimo di manutenzione. Le operazioni di pulizia e manutenzione devono essere effettuate solo da adulti.

Si raccomanda di tenere pulite tutte le parti in movimento.

• Periodicamente pulire le parti in plastica con un panno umido, non usare solventi o altri prodotti simili.

• Spazzolare le parti in tessuto per allontanare la polvere.

• Non pulire il dispositivo di assorbimento d’urto in polistirolo con solventi o altri prodotti simili.

Proteggere il prodotto da agenti atmosferici, acqua, pioggia o neve; l’esposizione continua e prolungata al sole potrebbe causare cambiamenti di colore in molti materiali.

• Conservare il prodotto in un posto asciutto. Come leggere l'etichetta di omologazione

• In questo paragrafo vi spieghiamo come leggere l’etichetta di omologazione (etichetta arancione).

• L’etichetta è doppia perchè questo seggiolino-auto è omologato per essere fissato in auto in due modi:

• Sistema di aggancio ISOFIX (la scritta SEMI-UNIVERSAL classe A indica la compatibilità del seggiolino-auto con veicoli equipaggiati con questo sistema).

• Sistema di aggancio con cintura a tre punti statica o con avvolgitore (la scritta UNIVERSAL indica la compatibilità del seggiolino-auto su veicoli dotati di questo tipo di cintura).25 Manutenzione dell'imbottitura Spazzolare le parti in tessuto per allontanare la polvere;

• Per il lavaggio attenersi all'etichetta cucita sulla sacca del prodotto.

• non candeggiare al cloro;

• non lavare a secco; non smacchiare con solventi;

• non asciugare a mezzo di asciugabiancheria a tamburo rotativo. Come rivestire Viaggio 1 Duo-Fix K TT Per rivestire il seggiolino auto Viaggio 1 Duo-Fix K TT: 36• inserire da sotto nell'asola della sacca i cinturini di sicurezza;

• inserire il cinturino spartigambe nel tessuto della sacca; 37• agganciarlo infine nel foro della scocca. 38• Agganciare la linguetta nella sede dello spartigambe. 39• Calzare l'imbottitura partendo prima dalla seduta e poi passare alla parte alta, facendo attenzione ai risvolti dello schienalino. 40• Calzare il poggiatesta facendo attenzione alla linguetta rossa che deve passare nell' asola del tessuto.

• Infilare gli spallacci nei cinturini di sicurezza . 41• Inserire i cinturini nell'asola del seggiolino in sequenza, prima il gancio degli spallacci, poi le cinture. 42• prolungare i cinturini e inserirli nella scocca del seggiolino, i cinturini nel foro in alto, la fibbia nel foro in basso, 43• agganciandoli correttamente sul retro, come in figura.

agganciare dal davanti le cinture di sicurezza (punto 20) IMPORTANTE: i cinturini, non devono essere attorcigliati. 44• ATTENZIONE: Il cinturino di regolazione centrale deve passare dietro lo scudo di plastica come mostrato. 45• aprire il coperchio sul retro e agganciare le cinture alla staffa posteriore,

• applicare il riduttore se il bambino è ancora piccolo. Accessori 46• Clima Cover Car Seat: rivestimento lavabile in Tencel, fibra naturale termoregolatrice che regola l’umidità del corpo (calda d’inverno e fresca d’estate) (Fig. A).

• Travel Bag Car Seat: pratica sacca di trasporto, il seggiolino rimane protetto e pulito (Fig. B). 47• Car Seat Cup Holder: pratico portabibite agganciabile al prodotto per avere le bevande sempre a portata di mano (Fig. C). Numeri di serie 48• Viaggio 1 Duo-Fix K TT riporta sotto la seduta informazioni relative a: nome del prodotto, data di produzione e numerazione seriale dello stesso. 49• Viaggio 1 Duo-Fix K TT riporta dietro lo schienale l' etichetta di omologazione. 50• Data di produzione del cinturino. Questi elementi sono utili al consumatore nel caso in cui il prodotto dovesse presentare delle problematiche. Pulizia del prodotto

• Il vostro prodotto necessita un minimo di manutenzione. Le operazioni di pulizia e manutenzione devono essere effettuate solo da adulti.

Si raccomanda di tenere pulite tutte le parti in movimento.

• Periodicamente pulire le parti in plastica con un panno umido, non usare solventi o altri prodotti simili.

• Spazzolare le parti in tessuto per allontanare la polvere.

• Non pulire il dispositivo di assorbimento d’urto in polistirolo con solventi o altri prodotti simili.

Proteggere il prodotto da agenti atmosferici, acqua, pioggia o neve; l’esposizione continua e prolungata al sole potrebbe causare cambiamenti di colore in molti materiali.

• Conservare il prodotto in un posto asciutto. Come leggere l'etichetta di omologazione

• In questo paragrafo vi spieghiamo come leggere l’etichetta di omologazione (etichetta arancione).

• L’etichetta è doppia perchè questo seggiolino-auto è omologato per essere fissato in auto in due modi:

• Sistema di aggancio ISOFIX (la scritta SEMI-UNIVERSAL classe A indica la compatibilità del seggiolino-auto con veicoli equipaggiati con questo sistema).

• Sistema di aggancio con cintura a tre punti statica o con avvolgitore (la scritta UNIVERSAL indica la compatibilità del seggiolino-auto su veicoli dotati di questo tipo di cintura).

• In alto all’etichetta c’è il marchio dell’azienda produttrice e il nome del prodotto.

• La lettera E in un cerchio: indica il marchio di omologazione Europea e il numero definisce il paese che ha rilasciato l’omologazione (1: Germania, 2: Francia, 3: Italia, 4: Paesi Bassi, 11: Gran Bretagna e 24: Irlanda).

• Numero di omologazione: se inizia con 04 vuol dire che è il quarto emendamento (quello attualmente in vigore) del regolamento R44.

• Normativa di riferimento: UN/ECE R44/04.

• Numero progressivo di produzione: personalizza ogni seggiolino, dal rilascio dell’omologazione ognuno è contraddistinto dal proprio numero. PEG-PÉREGO S.p.A. Peg-Pérego S.p.A. è certificata ISO 9001. La certificazione offre ai clienti e ai consumatori la garanzia di una trasparenza e fiducia nel modo di lavorare dell'impresa.Peg Pérego potrà apportare in qualunque momento modifiche ai modelli descritti in questa pubblicazione, per ragioni di natura tecnica o commerciale.Peg Pérego è a disposizione dei suoi Consumatori per soddisfare al meglio ogni loro esigenza. Per questo, conoscere il parere dei ns. Clienti, è per noi estremamente importante e prezioso. Le saremo quindi molto grati se, dopo aver utilizzato un ns. prodotto, vorrà compilare il QUESTIONARIO SODDISFAZIONE CONSUMATORE, segnalando eventuali osservazioni o suggerimenti, che troverà nel nostro sito internet: www.pegperego.com Servizio assistenza Peg-Pérego Se fortuitamente parti del modello vengono perse o danneggiate, usare solo pezzi di ricambio originali Peg Pérego. Per eventuali riparazioni, sostituzioni, informazioni sui prodotti, vendita di ricambi originali e accessori, contatta il Servizio Assistenza Peg Pérego indicando, qualora fosse presente, il numero seriale del prodotto. tel. 0039/039/60.88.213 numero verde: 800/147.414 (contattabile da rete fissa) fax 0039/039/33.09.992 e-mail assistenza@pegperego.it sito internet www.pegperego.com26 EN_English In order to prevent an unsuitable (i.e. non Top Tether) ancher being used, the vehicle's TT hook is generally marked by a label bearing the following logo: For more information and greater safety, consult your vehicle's instruction and maintenance booklet. Ensure the car seat is securely fastened using the Top Tether. This not only guarantees utmost safety in the event of collision, but also maximum child stability during normal use. Please remember that if necessary Viaggio 1 Duo- Fix K TT can also be fastened using the standard three-point seatbelts available by law on any vehicle.
