MANUALE UTENTE LC 141VLI HUSQVARNA

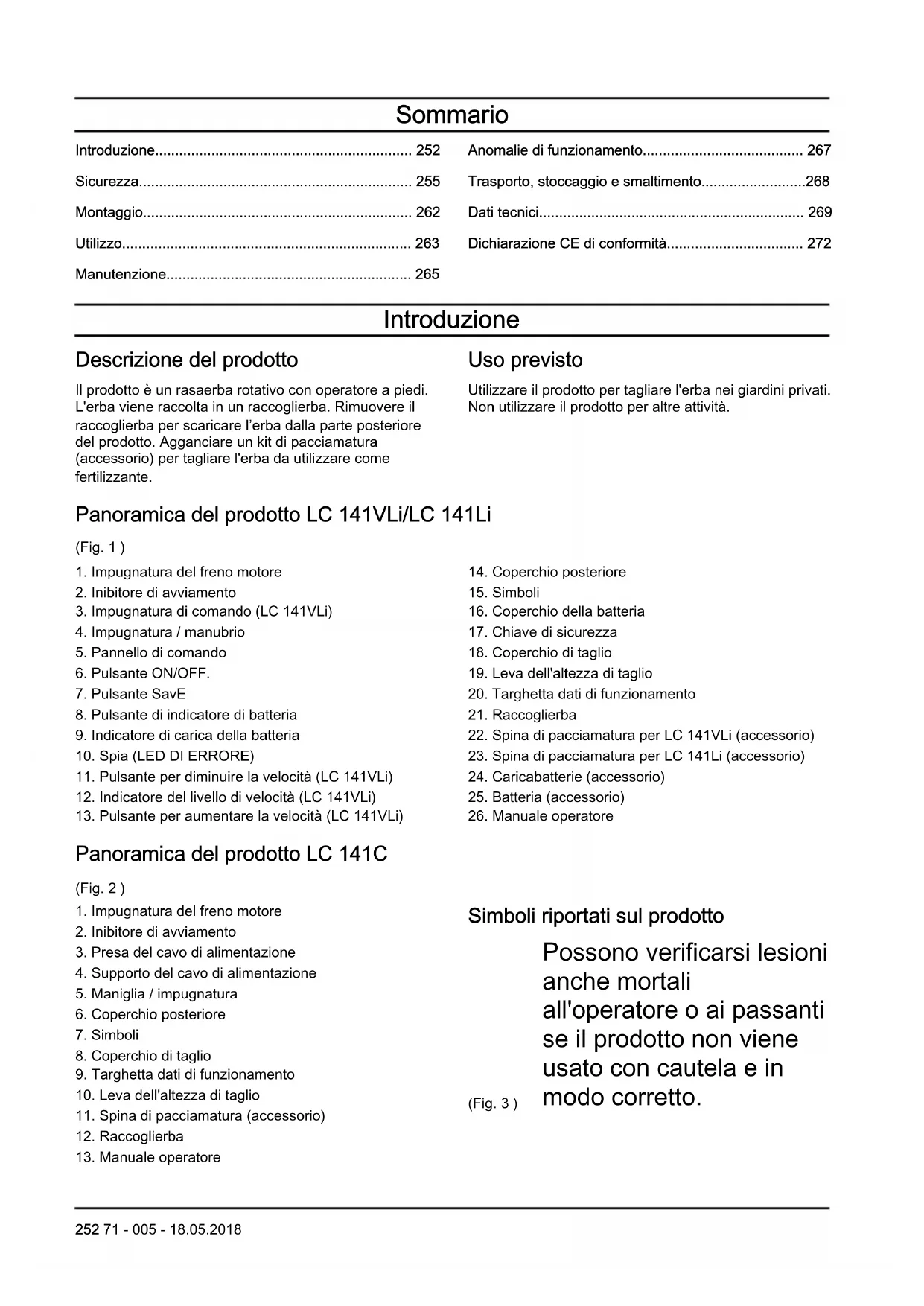

• Introduzione p. 252
• Sicurezza p. 255
• Montaggio p. 262
• Utilizzo p. 263
• Manutenzione p. 265
• Anomalie di funzionamento p. 267
• Trasporto, stoccaggio e smaltimento p. 268
• Dati tecnici p. 269
• Dichiarazione CE di conformità Introduzione Descrizione del prodotto Il prodotto è un rasaerba rotativo con operatore a piedi. L'erba viene raccolta in un raccoglierba. Rimuovere il raccoglierba per scaricare l’erba dalla parte posteriore del prodotto. Agganciare un kit di pacciamatura (accessorio) per tagliare l'erba da utilizzare come fertilizzante. Uso previsto Utilizzare il prodotto per tagliare l'erba nei giardini privati. Non utilizzare il prodotto per altre attività. Panoramica del prodotto LC 141VLi/LC 141Li (Fig. 1 ) p. 272

1. Impugnatura del freno motore

2. Inibitore di avviamento

3. Impugnatura di comando (LC 141VLi)

4. Impugnatura / manubrio

5. Pannello di comando

8. Pulsante di indicatore di batteria

9. Indicatore di carica della batteria

10. Spia (LED DI ERRORE)

11. Pulsante per diminuire la velocità (LC 141VLi)

12. Indicatore del livello di velocità (LC 141VLi)

13. Pulsante per aumentare la velocità (LC 141VLi)

16. Coperchio della batteria

17. Chiave di sicurezza

18. Coperchio di taglio

19. Leva dell'altezza di taglio

20. Targhetta dati di funzionamento

22. Spina di pacciamatura per LC 141VLi (accessorio)

23. Spina di pacciamatura per LC 141Li (accessorio)

Panoramica del prodotto LC 141C (Fig. 2 )

1. Impugnatura del freno motore

2. Inibitore di avviamento

3. Presa del cavo di alimentazione

4. Supporto del cavo di alimentazione

8. Coperchio di taglio

9. Targhetta dati di funzionamento

10. Leva dell'altezza di taglio

11. Spina di pacciamatura (accessorio)

13. Manuale operatore

Simboli riportati sul prodotto (Fig. 3 ) Possono verificarsi lesioni anche mortali all'operatore o ai passanti se il prodotto non viene usato con cautela e in modo corretto. 252 71 - 005 - 18.05.2018(Fig. 4 ) Leggere il Manuale dell'operatore e accertarsi di aver compreso le relative istruzioni prima di utilizzare questo prodotto. (Fig. 5 ) Mantenere le persone e gli animali a una distanza di sicurezza dalla zona di lavoro. (Fig. 6 ) Prestare attenzione a oggetti lanciati o rimbalzati. (Fig. 7 ) Attenzione Tenere mani e piedi lontani dalla lama rotante. (Fig. 8 ) Attenzione Tenere le mani e i piedi lontani dalle parti rotanti. (Fig. 9 ) Rimuovere la chiave di sicurezza prima di eseguire la manutenzione del prodotto. (modello LC 141VLi/LC 141Li) (Fig. 10 ) Scollegare il prodotto dalla presa elettrica prima di eseguire lavori di manutenzione sul prodotto. (modello LC 141C) (Fig. 11 ) IPX1 - Il prodotto è dotato di protezione contro il gocciolamento dell'acqua (modello LC 141VLi/ LC 141Li) (Fig. 12 ) IPX4 - Il prodotto è dotato di protezione contro gli spruzzi d'acqua (modello LC 141C) (Fig. 13 ) Non esporre il prodotto alla pioggia (modello LC 141VLi/LC 141Li) (Fig. 14 ) Attenzione Non azionare il prodotto se il cavo di alimentazione si trova sotto poiché può provocare scosse elettriche o danni al prodotto. (modello LC 141C) (Fig. 15 ) Il presente prodotto è conforme alle vigenti direttive CEE. (Fig. 16 ) Emissioni di rumore nell'ambiente in base alla direttiva della Comunità Europea. Le emissioni del prodotto sono indicate nel capitolo Dati tecnici e sull'etichetta. (Fig. 17 ) Corrente diretta. 36V (Fig. 18 ) Doppio isolamento.

71 - 005 - 18.05.2018 253(Fig.

19 ) Riciclare ques- to prodotto in una stazione di riciclaggio per apparecchia- ture elettriche ed elettroniche. (Solo per l'Eur- opa) (Fig. 20 ) Procedura di avviamento per il modello LC 141VLi/ LC 141Li: pre- mere il pul- sante ON/OFF, allentare l'inibi- tore di avvia- mento, spin- gere verso il basso l'impug- natura del fre- no motore. (Fig. 21 ) Procedura di avviamento per il modello LC 141C: allentare l'inibitore di avviamento, spingere verso il basso l'impugnatura del freno motore. (Fig. 22 ) Rilasciare l'impugnatura del freno motore per arrestare il motore. (Fig. 23 ) Lento (Fig. 24 ) Veloce Nota: I restanti simboli/decalcomanie sul prodotto riguardano particolari requisiti necessari per ottenere la certificazione in alcuni mercati. Simboli sulla batteria e/o sul caricabatterie (Fig. 25 ) Riciclare ques- to prodotto in una stazione di riciclaggio per apparecchia- ture elettriche ed elettroniche. (Solo per l'Eur- opa) (Fig. 26 ) Trasformatore a prova di guasto. (Fig. 27 ) Utilizzare e conservare il caricabatteria solo in ambienti interni. (Fig. 28 ) Doppio isolamento. Responsabilità del prodotto Come indicato nelle leggi vigenti in materia di responsabilità obbligatoria sul prodotto, non siamo responsabili per eventuali danni causati dal nostro prodotto se:

• Il prodotto viene riparato in modo errato.

• Il prodotto viene riparato con parti che non provengono o non sono omologate dal produttore.

• Il prodotto contiene un accessorio che non proviene o non è omologato dal produttore.

• Il prodotto non viene riparato presso un centro di assistenza autorizzato o presso un'autorità competente.

Definizioni di sicurezza Le avvertenze, le precauzioni e le note sono utilizzate per evidenziare le parti importanti del manuale. AVVERTENZA: Utilizzato se è presente un rischio di lesioni o morte dell'operatore o di passanti nel caso in cui le istruzioni del manuale non vengano rispettate. ATTENZIONE: Utilizzato se è presente un rischio di danni al prodotto, ad altri materiali oppure alla zona adiacente nel caso in cui le istruzioni del manuale non vengano rispettate. Nota: Utilizzato per fornire ulteriori informazioni necessarie in una determinata situazione. Istruzioni di sicurezza generali AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

Questo prodotto è pericoloso se utilizzato in maniera impropria o se non si presta attenzione. La mancata osservanza delle istruzioni di sicurezza può causare lesioni anche fatali.

Durante il funzionamento, questo prodotto genera un campo elettromagnetico. Tale campo può interferire, in alcuni casi, con persone portatrici di impianti medici attivi o passivi. Per ridurre il rischio di condizioni che possono implicare lesioni gravi o mortali, i portatori di tali impianti devono consultare il proprio medico e il produttore dell'impianto prima di utilizzare questo prodotto.

Usare la massima cautela e il buon senso. Se non si è sicuri di come utilizzare il prodotto in una particolare situazione, fermarsi e rivolgersi al proprio rivenditore Husqvarna prima di continuare.

Tenere presente che l'operatore potrà essere ritenuto responsabile di eventuali incidenti che coinvolgano altre persone o i loro beni.

Tenere pulito il prodotto. Assicurarsi che sia possibile leggere chiaramente simboli e decalcomanie.

Non consentire ad altre persone di utilizzare il prodotto se non si è sicuri che abbiano letto e compreso il contenuto del manuale dell'operatore.

Non consentire ai bambini di utilizzare il prodotto.

Non permettere a chiunque non conosca le istruzioni di utilizzare il prodotto.

Controllare sempre qualsiasi persona, dalle capacità fisiche o mentali ridotte, che utilizzi il prodotto. È necessaria sempre

71 - 005 - 18.05.2018

255la supervisione di un adulto responsabile.

Non utilizzare l'apparecchio quando si è stanchi, ammalati o sotto effetto di alcool, farmaci o medicinali. Essi potrebbero compromettere la vista, l'attenzione, il coordinamento e il giudizio.

Se difettoso, non utilizzare il prodotto.

Non modificare il prodotto né utilizzarlo nel caso in cui vi sia la possibilità che sia stato modificato da altri. Sicurezza dell’area di lavoro AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

Rimuovere oggetti quali rami, ramoscelli o pietre dall'area di lavoro prima di utilizzare il prodotto.

Gli oggetti che urtano contro l’attrezzatura di taglio potrebbero essere proiettati e causare danni a cose e persone. Mantenere persone e animali a una distanza di sicurezza dal prodotto.

Non utilizzare mai il prodotto in condizioni meteorologiche avverse quali nebbia, pioggia, vento forte, freddo intenso e rischio di fulmini. L’uso del prodotto in condizioni meteorologiche avverse o in ambienti umidi è stancante. Condizioni meteorologiche avverse possono causare situazioni di pericolo quali superfici scivolose.

Prestare attenzione a persone, cose e situazioni che possono impedire un utilizzo sicuro del prodotto.

Prestare attenzione a ostacoli quali radici, pietre, ramoscelli, fossi e avvallamenti. L’erba alta può nascondere eventuali ostacoli.

Tagliare l'erba in pendenza può risultare pericoloso. Non utilizzare il prodotto su terreni con pendenze superiori a 15°.

Utilizzare il prodotto trasversalmente lungo i pendii. Non spostarsi seguendo tragitti verso l’alto e verso il basso.

Prestare attenzione in prossimità di angoli e oggetti nascosti che potrebbero ostacolare la visuale. Sicurezza sul lavoro AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

Utilizzare il prodotto esclusivamente per tagliare il prato. Non è consentito

71 - 005 - 18.05.2018utilizzare il prodotto per altri

Usare sempre abbigliamento protettivo personale. Vedere Abbigliamento protettivo personale alla pagina 258

Non utilizzare il prodotto con pioggia o umidità. Il rischio di scosse elettriche aumenta se l'acqua penetra nel prodotto.

Non azionare il prodotto senza prima aver montato correttamente la lama e tutti i coperchi. Una lama non correttamente fissata potrebbe allentarsi e causare lesioni personali.

Assicurarsi che la lama non urti oggetti quali pietre e radici. Ciò potrebbe provocare danni alla lama e piegare l’albero motore. Un’asse piegato provoca forti vibrazioni e un alto rischio di allentamento della lama.

Qualora la lama urti contro un oggetto o all’insorgere di vibrazioni arrestare immediatamente il prodotto. Arrestare il motore, girare la chiave di sicurezza su "0" e rimuovere la batteria (modello LC 141VLi e LC 141Li) o scollegare il cavo di alimentazione (modello LC 141C). Verificare la presenza di eventuali danni al prodotto. Riparare eventuali danni o contattare un'officina autorizzata per far svolgere la riparazione.

Non fissare l’impugnatura del freno motore in modo permanente al manubrio quando il motore è avviato.

Posizionare il prodotto su una superficie piana e stabile e avviarlo. Assicurarsi che la lama non venga a contatto con il terreno o con altri oggetti.

Collocarsi sempre posteriormente al prodotto quando lo si utilizza.

Consentire a tutte le ruote di restare a contatto con il suolo e tenere le 2 mani sull'impugnatura mentre si aziona il prodotto. Tenere mani e piedi lontani dalle lame rotanti.

Non ribaltare il prodotto a motore acceso.

Prestare attenzione quando si tira il prodotto verso di sé.

Non sollevare mai il prodotto a motore avviato. Se è necessario sollevare il prodotto, prima arrestare il motore, girare la chiave di sicurezza su "0" e rimuovere la batteria (modello LC 141VLi e LC 141Li) o scollegare il

71 - 005 - 18.05.2018

257cavo di alimentazione (modello LC 141C).

Non camminare all’indietro quando si utilizza il prodotto.

Arrestare il motore quando si attraversano zone prive d’erba quali vialetti in ghiaia, pietra e asfalto.

Non correre con il prodotto quando il motore è acceso. Camminare sempre durante l'utilizzo del prodotto.

Arrestare il motore prima di apportare qualsiasi modifica all’altezza di taglio. Non effettuare mai regolazioni a motore acceso.

Non perdere mai di vista il prodotto quando il motore è acceso. Arrestare il motore e assicurarsi che l’attrezzatura di taglio non giri. Istruzioni di sicurezza per il funzionamento Abbigliamento protettivo personale AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

L'uso di abbigliamento protettivo personale non elimina il rischio di lesioni, ma ne riduce la gravità in caso di incidente. Farsi consigliare dal rivenditore per la scelta dell'attrezzatura adatta.

Utilizzare robusti stivali o scarpe antiscivolo. Non utilizzare il prodotto con calzature aperte o a piedi nudi.

Utilizzare pantaloni lunghi di tessuto pesante.

Indossare guanti protettivi ove necessario, ad esempio per montare, ispezionare o pulire l’attrezzatura di taglio. Dispositivi di sicurezza sul prodotto AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Non utilizzare un prodotto con dispositivi di sicurezza difettosi.

• Effettuare un controllo dei dispositivi di sicurezza con regolarità. Se i dispositivi di sicurezza sono difettosi, rivolgersi alla propria officina Husqvarna. Coperchio di taglio

• Esaminare il coperchio di taglio per accertarsi che non presenti danni quali crepe. Impugnatura del freno motore L'impugnatura del freno motore arresta il motore. Quando si rilascia l'impugnatura del freno motore, il motore si arresta. Per controllare il freno motore, avviare il motore e quindi rilasciare l’impugnatura del freno motore. Se il motore non si arresta entro 3 secondi, far regolare il freno motore presso un’officina Husqvarna autorizzata. (Fig. 29 ) Chiave di sicurezza (modelli LC 141VLi e LC 141Li) La chiave di sicurezza si trova sotto il coperchio della batteria. La chiave di sicurezza si collega alla batteria che alimenta il motore.

• Avviare e arrestare il motore per effettuare un controllo della chiave di sicurezza.

• Se la chiave di sicurezza funziona correttamente, il motore si avvia solo quando la chiave è in posizione

71 - 005 - 18.05.2018Per esaminare l'inibitore di avviamento

Effettuare un controllo dell'inibitore di avviamento per accertarsi che impedisca il funzionamento del motore.

1. Tirare l'impugnatura del freno motore nella direzione

del manubrio. L'inibitore dell'avviamento arresta il movimento.

2. Tirare fuori l'inibitore di avviamento.(Fig. 31 )

3. Rilasciare l'inibitore di avviamento e accertarsi che

ritorni nella sua posizione iniziale. Per utilizzare il supporto del cavo di alimentazione (modello LC 141C) Il supporto del cavo di alimentazione riduce la tensione tra la presa e il cavo. Il supporto del cavo di alimentazione riduce anche il rischio di caduta.

1. Piegare il cavo di alimentazione in modo da formare

2. Inserire l'anello nel foro sul supporto del cavo di

3. Avvolgere il cavo attorno al gancio.

4. Tirare il cavo di alimentazione per fissare l'anello

attorno al gancio.(Fig. 32 ) Sicurezza batterie AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

Utilizzare le batterie ricaricabili Husqvarna come alimentazione per i soli prodotti Husqvarna in questione. Per evitare il rischio di lesioni, non utilizzare la batteria come fonte di alimentazione per altri dispositivi.

Non utilizzare batterie non ricaricabili.

Rischio di scosse elettriche. Non collegare i morsetti della batteria a chiavi, monete, viti o altro tipo di metallo. Ciò può causare un corto circuito della batteria.

Non inserire oggetti nelle feritoie di aerazione della batteria.

Tenere la batteria lontano dalla luce del sole, dal calore o da fiamme libere. La batteria può esplodere e causare bruciature e/o ustioni chimiche.

Tenere la batteria lontano da pioggia e umidità.

Tenere la batteria lontano da microonde e alta pressione.

Non tentare di smontare o rompere la batteria.

In caso di perdite dalla batteria, non lasciare che il liquido entri in contatto con il corpo o con gli occhi. In caso di contatto con il liquido, pulire l'area con grandi quantità di acqua e consultare un medico.

Utilizzare la batteria a una temperatura compresa tra -10°C e 40°C.

Non pulire la batteria o il caricabatteria con acqua. Vedere Per pulire la batteria e il caricabatterie alla pagina

Non utilizzare una batteria difettosa o danneggiata.

Conservare le batterie lontano da oggetti metallici, come ad esempio chiodi, monete, gioielli.

71 - 005 - 18.05.2018

259Sicurezza del caricabatterie AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

Utilizzare i caricabatterie QC per caricare esclusivamente le batterie di ricambio Husqvarna.

Rischio di scosse elettriche o cortocircuiti. Non inserire oggetti nelle feritoie di aerazione del caricabatterie. Non tentare di smontare il caricabatterie. Non collegare i terminali del caricabatterie a oggetti metallici. Utilizzare una presa di rete omologata.

Durante il funzionamento, questo prodotto genera un campo elettromagnetico. Tale campo può interferire, in alcuni casi, con persone portatrici di impianti medici attivi o passivi. Per ridurre il rischio di condizioni che possono implicare lesioni personali gravi o mortali, i portatori di tali impianti devono consultare il proprio medico e il produttore dell'impianto prima di utilizzare questo prodotto.

Verificare regolarmente che il cavo di alimentazione del caricabatterie non sia danneggiato e che non vi siano crepe.

Non sollevare il caricabatterie tramite il cavo di alimentazione. Per scollegare il caricabatterie da una presa di rete, tirare la spina. Non tirare il cavo di alimentazione.

Tenere il cavo di alimentazione e le prolunghe lontani da acqua, olio e bordi appuntiti. Fare attenzione affinché il cavo non si incastri in porte, ostacoli o simili. Questo potrebbe causare scosse elettriche al contatto con il caricabatterie.

Non pulire il caricabatteria con acqua.

Il caricabatterie può essere utilizzato da bambini a partire da 8 anni di età e da parte di persone con ridotte capacità fisiche, sensoriali o mentali, oppure con mancanza di esperienza e conoscenza, se vengono controllati o ricevono istruzioni sull'utilizzo sicuro del caricabatterie e se comprendono i rischi. I bambini non devono giocare con il caricabatterie. La pulizia e la manutenzione non devono essere eseguite da bambini senza la supervisione di adulti.

Non caricare batterie non ricaricabili nel caricabatterie.

Non utilizzare il caricabatterie in prossimità di materiali infiammabili o materiali corrosivi. Non coprire il caricabatterie. Staccare la spina del caricabatterie in caso di fumo o incendio.

Non utilizzare un caricabatterie difettoso o danneggiato.

Caricare la batteria solo in luoghi chiusi, in una stanza con un buon flusso d'aria e lontano dalla luce del sole. Non caricare la batteria in condizioni di umidità. Sicurezza del cavo di alimentazione Per il modello LC 141C.

Si consiglia l’utilizzo di un interruttore automatico differenziale con corrente di rilascio che non superi 30 mA. Anche con un interruttore automatico differenziale installato, non è possibile garantire al 100% la sicurezza e occorre sempre osservare le pratiche di sicurezza sul lavoro. Effettuare un controllo dell'interruttore automatico differenziale ogni volta che si utilizza.

Se il cavo è tagliato o se l'isolamento è danneggiato, scollegare immediatamente l'attrezzo dalla rete elettrica.

Non toccare il cavo tagliato o danneggiato fino a quando non è stata scollegata la rete elettrica.

Non riparare un cavo di alimentazione tagliato o danneggiato. Sostituirlo con uno nuovo. Istruzioni di sicurezza per la manutenzione AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

Per i modelli LC 141VLi e LC 141Li: Per evitare l'avviamento accidentale durante la manutenzione, ruotare la chiave di sicurezza su 0 e rimuovere la batteria. Attendere almeno 5 secondi prima di iniziare la manutenzione.

Per il modello LC 141C: Per evitare l'avviamento accidentale durante la manutenzione, scollegare il cavo di alimentazione.

Eseguire gli interventi di manutenzione correttamente in modo da aumentare la durata di vita del prodotto e ridurre il rischio di incidenti. Affidare le riparazioni professionali a un'officina autorizzata. Per ulteriori

71 - 005 - 18.05.2018

261informazioni, rivolgersi all’officina più vicina.

Eseguire esclusivamente gli interventi di manutenzione riportati nel presente manuale operatore. Per operazioni di maggiore entità, rivolgersi a un'officina autorizzata.

Indossare guanti per lavori pesanti quando si utilizza l'attrezzatura di taglio. La lama è molto affilata e ci si può ferire facilmente.

Mantenere i bordi taglienti affilati e puliti per prestazioni più sicure e ottimali

Far esaminare regolarmente il prodotto da un'officina per messe a punto e riparazioni necessarie.

Sostituire le parti danneggiate, usurate o rotte.

Rispettare le istruzioni per la sostituzione degli accessori. Utilizzare solo accessori del produttore.

Quando non in uso, tenere il prodotto, la batteria e il caricabatteria lontano in un luogo all’interno, chiuso a chiave e asciutto. Assicurarsi che i bambini e le persone non autorizzate non abbiano accesso al prodotto, alla batteria o al caricabatterie. Montaggio Introduzione AVVERTENZA: Prima di montare il prodotto, leggere il capitolo sulla sicurezza. AVVERTENZA: Per i modelli LC 141VLi e LC 141Li: Per evitare l’avviamento accidentale durante il montaggio, ruotare la chiave di sicurezza su 0, rimuovere la batteria e attendere almeno 5 secondi. Per il modello LC 141C: Per evitare l'avviamento accidentale durante il montaggio, scollegare il cavo di alimentazione. Per montare l'impugnatura

1. Allineare i fori nel manubrio con i fori

nell’impugnatura inferiore e fissare le viti, le rondelle e le manopole. Stringere completamente le manopole.(Fig. 33 )

2. Collegare i cavi all'impugnatura con i supporti per

cavi.(Fig. 34 ) Nota: Assicurarsi che la tensione dei cavi non sia eccessiva. Una tensione eccessiva può causare danni al cavo se l'impugnatura è piegata in posizione di trasporto.

3. Arrotolare i cavi intorno al gancio nella parte inferiore

dell'impugnatura.(Fig. 35 ) Per regolare l'altezza dell'impugnatura

3. L'impugnatura può essere impostata a 2 altezze

diverse. Inserire la vite in uno dei 2 fori sul lato sinistro e destro.(Fig. 37 )

4. Fissare le viti, le rondelle e le manopole.

5. Spostare le manopole verso l’alto in direzione

dell’impugnatura fino a quando un clic ne segnala l’arresto. Stringere completamente le manopole.(Fig. 38 ) Per assemblare il raccoglierba

1. Spingere i 2 coperchi di trasporto verso l'esterno e

verso il basso.(Fig. 39 ) 262 71 - 005 - 18.05.20182. Inserire la parte superiore del raccoglierba nella parte inferiore del raccoglierba. Fissare il telaio del raccoglierba con i fermi.(Fig. 40 )

3. Sollevare il coperchio posteriore.

4. Fissare i ganci sul raccoglierba al bordo superiore

del telaio.(Fig. 41 ) Per il montaggio del kit di pacciamatura

1. Sollevare il coperchio posteriore e rimuovere il

2. Inserire la spina di pacciamatura nel canale del

raccoglierba. La spina pacciamatura di tipo A per LC 141Li e LC 141C. Il tipo B è per LC 141VLi.(Fig. 42 )

3. Chiudere il coperchio posteriore.

4. Sostituire la lama con la lama Combi, fare

riferimento a Per rimuovere e sostituire la lama alla pagina 266

Utilizzo Introduzione AVVERTENZA: Prima di utilizzare il prodotto, è necessario leggere e comprendere il capitolo relativo alla sicurezza. Per fissare il prodotto in posizione di funzionamento Se l'impugnatura viene spostata in posizione di trasporto e rimessaggio (vedere Per predisporre il prodotto in posizione di trasporto alla pagina 268 ), eseguire la procedura che segue per spostare l'impugnatura in posizione di funzionamento.

1. Sollevare l'impugnatura fino a quando l'impugnatura

inferiore si blocca in posizione di funzionamento. (Fig. 43 )

2. Spostare le manopole inferiori verso l’alto in

direzione dell’impugnatura fino a quando un clic ne segnala l’arresto.(Fig. 44 )

3. Serrare le manopole.

4. Sollevare l'impugnatura superiore e serrare le

manopole.(Fig. 45 ) Per impostare l'altezza di taglio

1. Per aumentare l’altezza di taglio, spingere la leva

dell’altezza di taglio all’indietro.

2. Per diminuire l’altezza di taglio, spingere la leva

dell’altezza di taglio in avanti.(Fig. 46 ) ATTENZIONE: Non impostare l'altezza di taglio troppo in basso. Se la superficie del prato non è piana, le lame possono urtare il terreno. Batteria AVVERTENZA: Prima di utilizzare la batteria, leggere e comprendere il capitolo sulla sicurezza. È inoltre importante leggere e comprendere il manuale operatore della batteria e del caricabatterie. Stato della batteria Il display mostra la capacità residua della batteria e se sussistono problemi con la batteria stessa. La capacità della batteria viene visualizzata per 5 secondi dopo lo spegnimento del prodotto o dopo aver premuto il pulsante di indicatore di batteria. Il simbolo d'avvertenza sulla batteria si accende quando si verifica un errore. Vedere Batteria alla pagina 267

(Fig. 47 ) Spie LED Stato della batteria Tutti i LED accesi Completamente carica (75-100%) LED 1, LED 2, LED 3 ac- cesi La batteria è carica al 50%-75% LED 1, LED 2 accesi La batteria è carica al 25%-50% LED 1 acceso. La batteria è carica allo 0%-25%. LED 1 lampeggia. La batteria è scarica. Cari- care la batteria. Per caricare la batteria Caricare la batteria prima del primo utilizzo. Quando viene fornita al cliente, la batteria è carica solo al 30%. Nota: Il caricabatterie deve essere collegato alla rete elettrica e alla frequenza indicate sulla targhetta dati di funzionamento. La batteria non si ricarica se la sua temperatura è superiore a 50°C. Il caricabatteria riduce la temperatura della batteria prima di iniziare la ricarica.

1. Collegare un'estremità del cavo di alimentazione del

caricabatteria alla presa del caricabatterie.

2. Collegare l'altra estremità del cavo di alimentazione

del caricabatteria ad una presa di corrente con messa a terra. Il LED sul caricabatterie lampeggia verde per una volta.(Fig. 48 )

71 - 005 - 18.05.2018

2633. Inserire la batteria nel caricabatterie. La luce verde sul caricabatterie si accende quando la batteria è collegata correttamente al caricabatterie.(Fig. 49 )

4. Quando tutti i LED sulla batteria sono accesi, la

batteria è completamente carica. Caricare la batteria per massimo 24 ore.

5. Per scollegare il caricabatterie dalla presa di rete,

estrarre la spina e non il cavo di alimentazione.

6. Rimuovere la batteria dal caricabatterie.

Stato di ricarica della batteria È possibile utilizzare o caricare una batteria agli ioni di litio Husqvarna a tutti i livelli di carica. La batteria non viene danneggiata. Una batteria completamente carica non diminuisce la carica se lasciata nel caricabatterie. Display a LED Livello di carica LED 1 lampeggia. 0%-25% LED 1 acceso, LED 2 lampeggia. 25%-50% LED 1, LED 2 accesi, LED 3 lampeggia. 50%-75% LED 1, LED 2, LED 3 ac- cesi, LED 4 lampeggia. 75%-100% LED 1, LED 2, LED 3, LED 4 accesi Completamente carica Per azionare LC 141VLi e LC 141Li Avviamento dell’unità

1. Inserire una batteria carica nel vano batteria.

2. Ruotare la chiave di sicurezza su 1.(Fig. 50 )

3. Collocarsi dietro il prodotto.

4. Premere il pulsante ON/OFF (A) sul pannello di

controllo e il LED verde (B) si accende.(Fig. 51 )

5. Allentare l'inibitore di avviamento.(Fig. 52 )

6. Spingere l'impugnatura del freno motore in direzione

del manubrio.(Fig. 53 ) Per applicare trazione alle ruote

• Modello LC 141VLi. Tirare l’impugnatura di comando nella direzione del manubrio per avviare la trazione. (Fig. 54 )

• Premere i tasti + e - sul pannello di comando per impostare la velocità di trazione in 4 fasi.(Fig. 55 )

• Rilasciare l'impugnatura di comando per disinnestare la trazione, ad esempio quando ci si avvicina a un ostacolo. Per utilizzare la funzione SavE Il prodotto dispone di una funzione di risparmio batteria (SavE) che permette tempi di funzionamento più lunghi.

1. Premere il pulsante SavE (A) per avviare la

funzione. Il LED verde si accende.(Fig. 56 )

2. Premere nuovamente il pulsante SavE per arrestare

la funzione. Il LED verde (B) si spegne. La funzione SavE si arresta automaticamente se le condizioni del terreno rendono necessaria una resa superiore. La funzione SavE si avvia automaticamente quando le condizioni del terreno lo consentono. Funzione carico elevato Quando il prodotto taglia erba lunga o umida, il motore aumenta automaticamente i giri/min. Il motore torna alla modalità standard quando il carico elevato non è necessario. Arresto dell’unità Il prodotto si arresta automaticamente se rimane non utilizzato per 10 minuti. Ruotare sempre la chiave di sicurezza in posizione 0 prima di lasciare incustodito il prodotto.

1. Rilasciare l'impugnatura del freno motore per

arrestare il motore.(Fig. 57 )

2. Tenere premuto il pulsante ON/OFF (A) sul pannello

di comando fino allo spegnimento del LED verde (B). (Fig. 58 )

3. Aprire il coperchio della batteria e ruotare la chiave

di sicurezza in posizione 0.(Fig. 59 )

4. Per rimuovere la batteria, premere i 2 pulsanti di

rilascio ed estrarre la batteria.(Fig. 60 )

5. Caricare la batteria se è debole. Per ulteriori

informazioni, vedere Per caricare la batteria alla pagina 263

Per azionare LC 141C) Per selezionare un cavo approvato (LC 141C) Nota: Per il mercato britannico, utilizzare solo il cavo di prolunga 16M fornito in dotazione con il prodotto. Per tutti gli altri mercati, fare riferimento alle informazioni riportate di seguito. Se si utilizzano cavi di prolunga, devono essere conformi alle sezioni trasversali minime riportate nella tabella seguente: Tensione Lunghezza cavo Sezione trasver- sale 220-240V/ 50Hz Fino a 20 m 1,5 mm

• I cavi di rete e le prolunghe sono reperibili presso l'officina autorizzata locale per prodotti per esterni Husqvarna.

• Utilizzare esclusivamente prolunghe per esterni e conformi a una delle specifiche seguenti: Gomma

• Per evitare qualsiasi pericolo, se il cavo è danneggiato, deve essere sostituito dal produttore, una sua officina o da personale qualificato equivalente. Avviamento dell’unità

1. Collegare un cavo di alimentazione alla presa sotto

l'impugnatura.(Fig. 61 )

2. Posizionare il cavo di alimentazione nel supporto del

cavo di alimentazione. Vedere Per utilizzare il supporto del cavo di alimentazione (modello LC 141C) alla pagina 259 .(Fig. 62 )

3. Collocarsi dietro il prodotto.

4. Allentare l'inibitore di avviamento.(Fig. 63 )

5. Spingere l'impugnatura del freno motore in direzione

del manubrio.(Fig. 64 ) Arresto del prodotto

1. Rilasciare l'impugnatura del freno motore per

arrestare il motore.(Fig. 65 )

2. Scollegare il cavo di alimentazione dalla presa

elettrica e successivamente dal prodotto.(Fig. 66 ) ATTENZIONE: Estrarre la spina in linea retta. Non tirare il cavo di alimentazione. Per ottenere un buon risultato

• Utilizzare sempre una lama ben affilata. Una lama non tagliente fornisce un risultato irregolare e la superficie di taglio dell'erba ingiallisce. Una lama affilata inoltre consuma minore energia di una lama affilata.

• Non tagliare più di ⅓ dell’altezza dell'erba. Iniziare l’operazione di taglio impostando l’altezza di taglio su un livello alto. Esaminare il risultato e ridurre l'altezza di taglio al livello applicabile. Se l’erba è molto alta, procedere lentamente e tagliarla 2 volte, se necessario.

• Tagliare sempre in direzioni diverse per evitare il formarsi di strisce sul prato. Manutenzione Introduzione AVVERTENZA: Prima di svolgere la manutenzione, leggere e comprendere il capitolo relativo alla sicurezza. Per tutti gli interventi di assistenza e riparazione sul prodotto, è necessaria una formazione specifica. La nostra azienda garantisce la disponibilità di personale qualificato per le riparazioni e l’assistenza. Se non avete acquistato il prodotto presso un rivenditore dotato di officina, informatevi sull’ubicazione della più vicina officina autorizzata. Programma di manutenzione Gli intervalli di manutenzione sono calcolati sulla base di un uso quotidiano del prodotto. Gli intervalli cambiano se il prodotto non viene usato quotidianamente. Per gli interventi di manutenzione identificati con *, fare riferimento a Dispositivi di sicurezza sul prodotto alla pagina 258

LC 141VLi, LC 141Li e LC 141C Giorna- liera Una volta a setti- mana Una volta al mese Effettuare un’ispezione generale. X Pulire il prodotto. X Eseguire un controllo dell'inibitore di avviamento*. X Accertarsi che i dispositivi di sicurezza del prodotto non siano difettosi*. X Controllare l’attrezzatura di taglio. X Controllare il coperchio di taglio*. X Controllare l'impugnatura del freno motore*. X

71 - 005 - 18.05.2018 265Solo LC 141VLi e LC 141Li

Giorna- liera Una volta a setti- mana Una volta al mese Accertarsi che il pulsante ON/OFF funzioni correttamente e non presenti guasti. X Controllare la presenza di eventuali danni alla batteria. X Effettuare un controllo dello stato di carica della batteria. X Accertarsi che i pulsanti di rilascio sulla batteria funzionino correttamente e che tengano la batteria bloccata all'interno del prodotto.

Controllare che il caricabatterie non sia danneggiato e che funzioni corretta- mente.

Controllare i collegamenti tra la batteria e il prodotto. Controllare anche il colle- gamento tra la batteria e il caricabatterie.

Per effettuare un'ispezione generale

• Controllare che tutti i dadi e le viti del prodotto siano ben serrati.

• Accertarsi che i cavi del prodotto non sono in una posizione in cui possono danneggiarsi. Per pulire il prodotto

• Pulire le parti in plastica con un panno pulito e asciutto.

• Non utilizzare acqua per pulire il prodotto. L'acqua può penetrare nella batteria o nel motore e causare un corto circuito o danni al prodotto.

• Non utilizzare una lancia ad alta pressione per pulire il prodotto.

• Non dirigere getti d'acqua sul motore.

• Utilizzare una spazzola per rimuovere foglie, erba e sporcizia. Per pulire la batteria e il caricabatterie ATTENZIONE: Non pulire la batteria o il caricabatteria con acqua.

• Accertarsi che la batteria e il caricabatterie siano puliti e asciutti prima di inserire la batteria nel caricabatterie.

• Pulire i terminali della batteria con aria compressa o con un panno morbido e asciutto.

• Pulire le superfici della batteria e del caricabatterie con un panno morbido e asciutto. Per controllare l’attrezzatura di taglio AVVERTENZA: Per i modelli LC 141VLi e LC 141Li: Per evitare l’avviamento accidentale, ruotare la chiave di sicurezza su 0, rimuovere la batteria e attendere almeno 5 secondi. Per il modello LC 141C: Per evitare l'avviamento accidentale, scollegare il cavo di alimentazione. AVVERTENZA: Indossare guanti protettivi quando si esegue la manutenzione dell'attrezzatura di taglio. La lama è molto affilata e ci si può ferire facilmente.

1. Controllare l’attrezzatura di taglio per individuare

danni o crepe. Sostituire sempre l'attrezzatura di taglio danneggiata.

2. Osservare la lama per controllare che non sia

danneggiata o usurata. Nota: Dopo l’affilatura la lama deve essere bilanciata. Rivolgersi a un centro assistenza per l’affilatura, la sostituzione e il bilanciamento. Se si urta un ostacolo che provoca l’arresto del prodotto, sostituire la lama danneggiata. Il centro di assistenza può valutare se la lama può essere affilata o deve essere sostituita. Per rimuovere e sostituire la lama

1. Bloccare la lama con un blocco di legno.(Fig. 67 )

2. Rimuovere il bullone della lama.

3. Rimuovere la lama.

4. Esaminare il supporto e il bullone della lama per

verificare la presenza di eventuali danni.

5. Esaminare l'albero motore per accertarsi che non sia

6. Quando si fissa la nuova lama, assicurarsi che le

estremità inclinate della lama puntino in direzione del coperchio di taglio.(Fig. 68 )

7. Assicurarsi che la lama sia allineata con il centro

8. Bloccare la lama con un blocco di legno. Inserire la

rondella reggispinta, quindi serrare il bullone e la rondella a una coppia di 20 Nm.(Fig. 69 )

71 - 005 - 18.05.20189. Girare manualmente la lama per verificare che

possa ruotare liberamente. AVVERTENZA: Utilizzare dei guanti da lavoro spessi. La lama è molto affilata e ci si può ferire facilmente.

10. Avviare il prodotto per eseguire una prova della

lama. Se la lama non è collegata correttamente, si verificano delle vibrazioni nel prodotto o il risultato del taglio è insoddisfacente. Anomalie di funzionamento Batteria LED della batteria Possibili guasti Possibile procedura Il LED verde lampeggia La tensione della batteria è bassa Caricare la batteria. Vedere Per caricare la batte- ria alla pagina 263

Il LED di errore lampeg- gia La batteria è debole Caricare la batteria. Vedere Per caricare la batte- ria alla pagina 263

La temperatura nell'ambiente di lav- oro è troppo alta o troppo bassa Utilizzare la batteria a una temperatura compresa tra -10°C e 40°C. Sovratensione Controllare che la tensione di rete corrisponda a quella indicata sull'etichetta del prodotto Rimuovere la batteria dal caricabatterie. Attendere 5 secondi e riprovare a caricare la batteria. Se il problema persiste, contattare un'officina autorizza- ta. Il LED di errore è acce-

Differenza troppo elevata nella cella (1 V) Contattare un’officina autorizzata. Caricabatterie LED del caricabatter-

Possibili guasti Possibile procedura Il LED di errore lamp- eggia La temperatura nell'ambiente di lavoro è troppo alta o troppo bas-

Utilizzare il caricabatterie a una temperatura compresa tra 5°C e 40°C. Il LED di errore è ac- ceso Contattare un’officina autorizzata Pannello di comando Per risolvere problemi diversi da quelli riportati in questa sezione, contattare la propria officina.

71 - 005 - 18.05.2018 267Tastiera Possibili guasti Possibile soluzione

Il LED di errore lampeg- gia Il motore è sovraccarico Aumentare l'altezza di taglio. Vedere Per impos- tare l'altezza di taglio alla pagina 263

La velocità del motore diminuisce ec- cessivamente e il motore si arresta Il comando del motore è troppo caldo Arrestare il motore e attendere che si raffreddi La lama è bloccata Per evitare l’avviamento accidentale, ruotare la chiave di sicurezza su 0, rimuovere la batteria e attendere almeno 5 secondi. Accertarsi che la la- ma possa ruotare liberamente. Se il problema per- siste, contattare un'officina autorizzata. Errore batteria o nessun segnale dal- la batteria Inserire correttamente la batteria nel prodotto e controllare il connettore della batteria. Se il LED di errore della batteria lampeggia, vedere Batteria al- la pagina 267

Il prodotto si arresta La batteria è debole Caricare la batteria. Vedere Per caricare la batte- ria alla pagina 263

Guasto del connettore della batteria Esaminare il connettore della batteria Trasporto, stoccaggio e smaltimento Per predisporre il prodotto in posizione di trasporto

1. Rimuovere il raccoglierba, se installato.

2. Allentare le manopole sull'impugnatura superiore e

piegare l'impugnatura verso il basso.(Fig. 70 )

3. Allentare le manopole inferiori.

4. Spostare le manopole verso l’estremità inferiore

delle scanalature dei lati sinistro e destro del prodotto.(Fig. 71 )

5. Ripiegare l'impugnatura in avanti.(Fig. 72 )

• I requisiti di legge sulle merci pericolose si applicano alle batterie agli ioni di litio incluse.

• Rispettare i requisiti speciali riportati sulla confezione e sulle etichette per il trasporto commerciale.

• Durante la preparazione al trasporto del prodotto, attenersi alle normative relative ai materiali pericolosi. Possono essere in vigore alcune normative locali.

• Rimuovere sempre la batteria per il trasporto.

• Applicare del nastro sui connettori della batteria e assicurarsi che la batteria rimanga fissa in posizione durante il trasporto.

• Fissare il prodotto durante il trasporto. Conservazione

• Rimuovere sempre la batteria per lo stoccaggio.

• Per evitare incidenti, assicurarsi che la batteria non sia collegata al prodotto una volta riposto.

• Conservare il caricabatterie in un ambiente chiuso e asciutto.

• Conservare la batteria e il caricabatterie in un luogo asciutto, privo di umidità e protetto dal gelo.

• Scollegare la batteria dal caricabatterie durante lo stoccaggio.

• Non conservare la batteria in aree elettricamente statiche. Non conservare mai la batteria in una scatola di metallo.

• Conservare la batteria a una temperatura compresa tra 5 °C e 25 °C e non esposta alla luce del sole.

• Conservare il caricabatterie a una temperatura compresa tra 5 °C e 45 °C e non esposto alla luce del sole.

• Accertarsi che la batteria sia carica al 30% - 50% prima di riporla per lunghi periodi.

• Conservare il prodotto, la batteria e il caricabatterie in un luogo chiuso a chiave, fuori dalla portata di bambini e di persone non autorizzate.

• Pulire il prodotto ed eseguire una manutenzione completa prima di riporlo per lunghi periodi. Smaltimento I simboli sul prodotto o sull'imballaggio indicano che il presente prodotto non può essere trattato come rifiuto domestico. Deve essere portato presso un centro di raccolta specializzato nel recupero di apparecchiature elettriche ed elettroniche.

71 - 005 - 18.05.2018Trattando questo prodotto correttamente, si contribuisce

a contrastare il potenziale impatto negativo sull'ambiente e sulle persone che può altrimenti sortire da una gestione impropria del prodotto come rifiuto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'autorità municipale, il servizio rifiuti domestici o il punto vendita in cui è stato acquistato. (Fig. 73 ) Dati tecnici Dati tecnici LC 141VLi, LC 141Li LC 141VLi LC 141Li Motore di taglio Tipo di motore BLDC (senza spazzole) 36V BLDC (senza spazzole) 36V Velocità del motore – SavE, giri/min 2700 2700 Velocità del motore – Nominale, giri/min 3100 3100 Velocità del motore – Carico elevato, giri/min 3700 3700 Potenza del motore - max kW 0,8 0,8 Potenza del motore - Nominale, kW 0,55 0,55 Motore principale Potenza del motore - Nominale, kW 0,25 NA Velocità conduzione automatica, km/h 3,0 - 4,5 NA Livelli di regolazione della velocità 4 NA Peso Peso senza batteria, kg 23,2 20 Batteria

Tipo di batteria Serie a batteria Husqvarna Serie a batteria Husqvarna Prestazione della batteria Prestazione della batteria, min, (funzionamento libero) con modalità SavE attivata, con batteria Husqvarna da 5,0 Ah.

Prestazione della batteria, min, (funzionamento libero) con modalità standard attivata, con batteria Husqvarna da 5,0 Ah.

Livello acustico, misurato dB(A) 92 92 Livello acustico, garantito L

dB(A) 94 94 Livelli di rumorosità

Livello di pressione sonora all'orecchio dell'operatore, dB (A)

Per risultati e prestazioni ottimali, si consiglia l'utilizzo della batteria BLi200 Husqvarna.

emissioni di rumore nell'ambiente misurate come potenza sonora (L

) in base alla direttiva CE 2000/14/CE.

I dati riportati per il livello di pressione acustica hanno una dispersione statistica tipica (deviazione standard) di 1,2 dB(A).

71 - 005 - 18.05.2018 269LC 141VLi LC 141Li

Livelli di vibrazioni

2,0 2,0 Taglio Altezza di taglio, mm 25-70 25-70 Larghezza di taglio, cm 41 41 Lama Raccolta Raccolta Codice articolo 5011716-10 5011716-10 Capacità del raccoglierba, litri 50 50 Dati tecnici LC 141C LC 141C Motore Tipo di motore Serie motore AC Velocità del motore – Nominale, giri/min 3200 Alimentazione 1800 W Fonte di alimentazione Elettrica con cavo Cavo di alimentazione (incluso solo per il mercato britannico) Tipo di cavo Cavo di prolunga 16M Peso, kg 1,6 Peso Peso, kg 22 Emissioni acustiche

Livello acustico, misurato dB(A) 94 Livello acustico, garantito L

dB(A) 96 Livelli di rumorosità

Livello di pressione sonora all'orecchio dell'operatore, dB (A)

Livelli di vibrazioni

2,0 Taglio Altezza di taglio, mm 25-70

I dati riportati per il livello di vibrazioni presentano una dispersione statistica tipica (deviazione standard) di 0,2 m/s

emissioni di rumore nell'ambiente misurate come potenza sonora (L

) in base alla direttiva CE 2000/14/CE.

I dati riportati per il livello di pressione acustica hanno una dispersione statistica tipica (deviazione standard) di 1,2 dB(A).

I dati riportati per il livello di vibrazioni presentano una dispersione statistica tipica (deviazione standard) di 0,2 m/s

270 71 - 005 - 18.05.2018LC 141C Larghezza di taglio, cm 41 Lama Raccolta Codice articolo 5011716-10 Capacità del raccoglierba, litri 50

71 - 005 - 18.05.2018 271Dichiarazione CE di conformità

Dichiarazione di conformità CE Husqvarna AB, SE-561 82 Huskvarna, Svezia, tel.: +46-36-146500, dichiara che i rasaerba Husqvarna LC 141VLi e LC 141Li con numeri di serie a partire da 15XXXXXXX sono conformi alle disposizioni della

DIRETTIVA DEL CONSIGLIO

• dell'8 giugno 2011 "sulla restrizione dell'uso di determinate sostanze pericolose". 2011/65/UE

• del 17 maggio 2006 "sulle macchine" 2006/42/CE

• del 26 febbraio 2014 "sulla compatibilità elettromagnetica" 2014/30/UE

• dell'8 maggio 2000 ”sull’emissione di rumore nell’ambiente” 2000/14/CE Per informazioni sulle emissioni acustiche, vedere la sezione Dati tecnici. Sono state applicate le seguenti norme: EN 60335-1:2012+A11:2014, EN 60335-2-77:2010, EN 62233:2008, EN 55014-1:2006/+A1:2009/+A2:2011, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013 Organo competente: 0359, Intertek Testing & Certification Ltd., 58 Jinfeng Road, Yuyao, Zhejiang 315403, P.R. China ha eseguito la valutazione della conformità ai sensi dell'allegato VI della Direttiva 2000/14/CE e ha emesso un certificato con il numero:

Huskvarna, 2016-10-31 Claes Losdal, Responsabile sviluppo/Prodotti per il giardino (rappresentante autorizzato per Husqvarna AB e responsabile della documentazione tecnica). Dichiarazione di conformità CE Husqvarna AB, SE-561 82 Huskvarna, Svezia, tel.: +46-36-146500, dichiara che il rasaerba Husqvarna LC 141C e avente numero di serie a partire da 15XXXXXXX è conforme alle norme previste nelle seguenti DIRETTIVE DEL CONSIGLIO:

• dell'8 giugno 2011 "sulla restrizione dell'uso di determinate sostanze pericolose". 2011/65/UE

• del 17 maggio 2006 "sulle macchine" 2006/42/CE

• del 26 febbraio 2014 "sulla compatibilità elettromagnetica" 2014/30/UE
