РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LC 141VLI HUSQVARNA

5. Пулт за управление

10. Индикатор за предупреждение (СВЕТОДИОД ЗА

24. Зарядно устройство за акумулатор

25. Акумулатор (Принадлежност)

или наблюдатели. (Фиг. 4 )

25 ) Рециклирайте този продукт в

ключа за безопасност в положение 0.(Фиг. 59 )

• Не мийте продукта с устройство за миене под високо налягане.

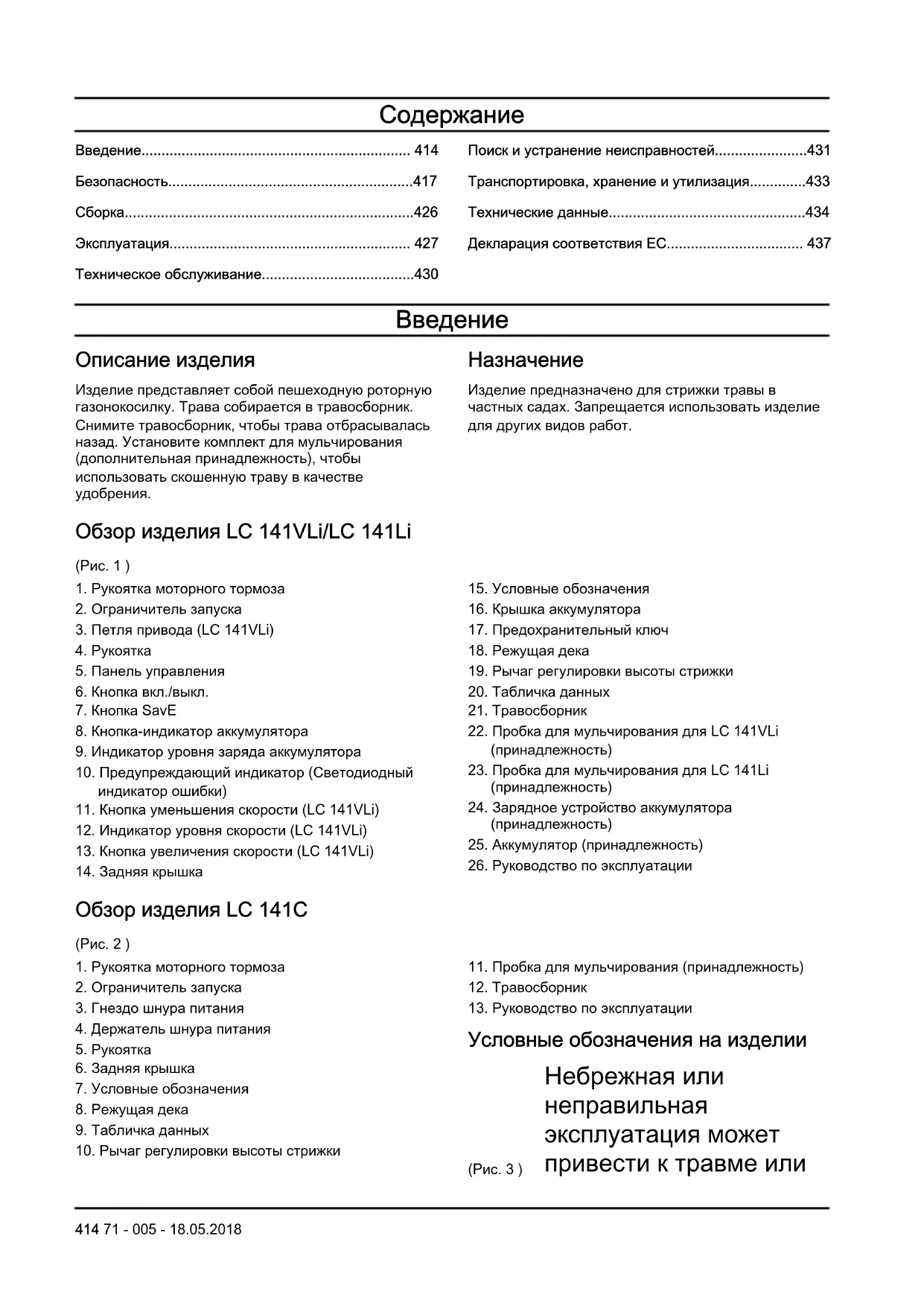

71 - 005 - 18.05.2018 413Содержание

Описание изделия Изделие представляет собой пешеходную роторную газонокосилку. Трава собирается в травосборник. Снимите травосборник, чтобы трава отбрасывалась назад. Установите комплект для мульчирования (дополнительная принадлежность), чтобы использовать скошенную траву в качестве

Изделие предназначено для стрижки травы в частных садах. Запрещается использовать изделие для других видов работ. Обзор изделия LC 141VLi/LC 141Li (Pис. 1 )

1. Рукоятка моторного тормоза

2. Ограничитель запуска

3. Петля привода (LC 141VLi)

5. Панель управления

8. Кнопка-индикатор аккумулятора

9. Индикатор уровня заряда аккумулятора

10. Предупреждающий индикатор (Светодиодный

11. Кнопка уменьшения скорости (LC 141VLi)

12. Индикатор уровня скорости (LC 141VLi)

13. Кнопка увеличения скорости (LC 141VLi)

15. Условные обозначения

16. Крышка аккумулятора

17. Предохранительный ключ

19. Рычаг регулировки высоты стрижки

22. Пробка для мульчирования для LC 141VLi

23. Пробка для мульчирования для LC 141Li

24. Зарядное устройство аккумулятора

25. Аккумулятор (принадлежность)

26. Руководство по эксплуатации

Обзор изделия LC 141C (Pис. 2 )

1. Рукоятка моторного тормоза

2. Ограничитель запуска

3. Гнездо шнура питания

4. Держатель шнура питания

7. Условные обозначения

10. Рычаг регулировки высоты стрижки

11. Пробка для мульчирования (принадлежность)

13. Руководство по эксплуатации

Условные обозначения на изделии (Pис. 3 ) Небрежная или неправильная эксплуатация может привести к травме или 414 71 - 005 - 18.05.2018смерти оператора или посторонних наблюдателей. (Pис. 4 ) Перед началом работы с изделием прочитайте руководство по эксплуатации и убедитесь, что понимаете приведенные здесь инструкции. (Pис. 5 ) Следите за тем, чтобы в зоне проведения работ не было посторонних людей или животных. (Pис. 6 )

отскакивающих предметов и рикошетов. (Pис. 7 ) Предупреждение: Не приближайте руки или ноги к вращающемуся

(Pис. 8 ) Предупреждение: Не приближайте руки или ноги к вращающимся

(Pис. 9 ) Перед выполнением технического обслуживания изделия

предохранительный ключ. (модель LC 141VLi/LC 141Li) (Pис. 10 ) Перед выполнением технического обслуживания изделия отключите изделие от электрической сети. (модель LC 141C) (Pис. 11 ) IPX1 - изделие имеет защиту от вертикально падающих капель воды (модель LC 141VLi/ LC 141Li) (Pис. 12 ) IPX4 - изделие имеет защиту от брызг воды с любого направления (модель LC 141C) (Pис. 13 ) Не допускайте попадания изделия под дождь (модель LC 141VLi/LC 141Li) (Pис. 14 ) Предупреждение: Запрещается при работе пересекать шнур питания, поскольку это может привести к

электрическим током или повреждению изделия. (модель LC 141C) (Pис. 15 ) Данное изделие отвечает требованиям соответствующих директив ЕС. (Pис. 16 ) Эмиссия шума в окружающую среду согласно Директиве Европейского

71 - 005 - 18.05.2018 415Сообщества. Звуковое

излучение машины приведено в главе "Технические характеристики" и на

(Pис. 17 ) Постоянный ток. 36 В (Pис. 18 ) Двойная изоляция.

переработки электрическог

электронного оборудования. (Только для

разблокируйте ограничитель

(Pис. 21 ) Процедура пуска для модели LC 141C: разблокируйте ограничитель запуска и опустите рукоятку моторного тормоза. (Pис. 22 ) Для остановки отпустите рукоятку моторного тормоза. (Pис. 23 )

Примечание: Другие символы/наклейки на машине относятся к специальным требованиям сертификации на определенных рынках. 416 71 - 005 - 18.05.2018Условные обозначения на аккумуляторе и/или зарядном устройстве аккумулятора

переработки электрическог

электронного оборудования. (Только для

трансформатор. (Pис. 27 ) Зарядное устройство должно использоваться и храниться только внутри помещений. (Pис. 28 ) Двойная изоляция. Ответственность изготовителя В соответствии с законами об ответственности изготовителя мы не несем ответственности за ущерб, вызванный эксплуатацией нашего изделия в результате:

• ненадлежащего ремонта изделия;

• использования для ремонта изделия неоригинальных деталей или деталей, неодобренных производителем;

• использования неоригинальных дополнительных принадлежностей или неодобренных производителем;

• ремонта изделия в неавторизованном сервисном центре или неквалифицированным специалистом. Безопасность Инструкции по технике безопасности Предупреждения, предостережения и примечания используются для выделения особо важных пунктов руководства. ПРЕДУПРЕЖДЕНИЕ: Используется, когда несоблюдение инструкций руководства может привести к травмам или смерти оператора или находящихся рядом посторонних лиц. ВНИМАНИЕ: Используется, когда несоблюдение инструкций руководства может привести к повреждению изделия, других материалов или прилегающей территории. Примечание: Используется для предоставления дополнительных сведений о конкретной ситуации. Общие инструкции по технике безопасности ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации

При небрежном или неправильном обращении изделие может оказаться опасным инструментом. Несоблюдение инструкций по технике безопасности может привести к травмам или смерти.

71 - 005 - 18.05.2018 417•

Во время работы данное изделие создает электромагнитное поле. В определенных обстоятельствах это поле может создавать помехи для пассивных и активных медицинских имплантатов. В целях снижения риска серьезной или смертельной травмы лицам с медицинскими имплантатами рекомендуется проконсультироваться с врачом и изготовителем имплантата, прежде чем приступать к эксплуатации данного изделия.

Будьте всегда осторожны и руководствуйтесь здравым смыслом. Если вы не уверены, как правильно эксплуатировать изделие в определенной ситуации, прекратите работу и проконсультируйтесь со своим дилером Husqvarna, прежде чем продолжить.

Помните: ответственность за аварии, угрожающие другим людям или их имуществу, несет оператор.

Содержите изделие в чистоте. Следите за тем, чтобы знаки и наклейки были легко читаемыми.

Не разрешайте пользоваться изделием людям, не убедившись сначала в том, что они прочитали и поняли содержание руководства по эксплуатации.

Не позволяйте детям использовать изделие.

Не разрешайте пользоваться изделием людям, которые не знакомы с данными инструкциями.

Не оставляйте без присмотра людей с физическими или умственными нарушениями, использующих изделие. Они должны постоянно находится под присмотром

Ни в коем случае не используйте изделие, если вы устали, больны или находитесь под воздействием спиртного, наркотических веществ или лекарственных препаратов. Это может повлиять на ваше зрение, реакцию, координацию или оценку действительности.

Запрещается использовать изделие, если оно повреждено.

Запрещается вносить в изделие модификации или использовать изделие, если вы подозреваете, что в его конструкцию внесены изменения другими лицами. Техника безопасности на рабочем месте ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации

Уберите ветви, сучья, камни и прочие посторонние предметы из рабочей зоны перед началом эксплуатации

Предметы, ударяющиеся о режущий инструмент, могут быть отброшены, что приведет к травмам или повреждению имущества. Следите за тем, чтобы посторонние лица и животные находились на безопасном расстоянии от

Ни в коем случае не используйте изделие при неблагоприятных погодных условиях, например, в туман, дождь, при сильном ветре, низких температурах и риске удара молнии. Эксплуатация изделия при плохих погодных условиях или на сырых участках утомительна. Плохие погодные условия могут создавать опасные условия для работы, например, скользкие поверхности.

Следите за возможным появлением посторонних лиц, предметов или условий, которые могут препятствовать безопасной эксплуатации изделия.

Следите за возможным появлением препятствий, таких как корни, камни, сучья, ямы или рвы. Высокая трава может скрывать препятствия.

Стрижка травы на склоне может представлять опасность. Запрещается использовать изделие на участках с уклоном более 15°.

Используйте изделие поперек поверхности склона. Не передвигайтесь вверх и вниз по поверхности склона.

Проявляйте особую осторожность при приближении к скрытым из видимости поворотам или предметам, которые могут затруднять обзор. Техника безопасности ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности,

71 - 005 - 18.05.2018 419прежде чем приступать к эксплуатации

Изделие предназначено исключительно для скашивания травы на газонах. Запрещается использовать изделие не по назначению.

Пользуйтесь средствами индивидуальной защиты.

индивидуальной защиты на стр. 421

Запрещается эксплуатировать изделие под дождем или в условиях высокой влажности. При попадании воды внутрь агрегата повышается риск поражения электрическим

Ни в коем случае не используйте изделие с отсутствующими или неправильно установленными кожухами или ножом. Неправильно установленный нож может высвободиться и причинить

Следите за тем, чтобы в нож не попали посторонние предметы, например, камни и корни. Это может затупить нож и привести к искривлению вала двигателя. При сгибании оси увеличивается уровень вибрации, что может привести к снижению надежности крепления ножа.

В случае столкновения ножа с посторонним предметом или возникновения вибрации незамедлительно остановите изделие. Остановите двигатель,

предохранительный ключ в положение "0" и снимите аккумулятор (модель LC 141VLi и LC 141Li) или отсоедините шнур питания (модель LC 141C). Проверьте изделие на наличие повреждений. Выполните ремонт повреждений или обратитесь в авторизованный сервисный центр для выполнения

Во время работы двигателя не прижимайте рукоятку моторного тормоза к рукоятке агрегата на длительный период

При запуске изделие должно находиться на устойчивой, ровной поверхности. Убедитесь, что нож не касается грунта или любого другого предмета.

При работе с изделием всегда стойте сзади.

При работе с изделием все колеса должны стоять на земле; держите рукоятку обеими руками. Не приближайте руки или ноги к вращающимся ножам.

Запрещается наклонять изделие во время работы

Соблюдайте осторожность, когда тянете изделие назад.

Запрещается поднимать изделие во время работы двигателя. Если требуется поднять изделие, сначала остановите двигатель,

предохранительный ключ в положение "0" и снимите аккумулятор (модель LC 141VLi и LC 141Li) или отсоедините шнур питания (модель LC 141C).

Запрещается двигаться назад при работе с

Останавливайте двигатель при пересечении не покрытых травой зон, например, дорожек из гравия, камня или асфальта.

Запрещается бегать с изделием во время работы двигателя. Работайте с изделием в спокойном

Выключайте двигатель, прежде чем изменить высоту стрижки. Ни в коем случае не выполняйте регулировку при работающем двигателе.

Ни в коем случае не выпускайте из вида изделие с работающим двигателем. Остановите двигатель и убедитесь, что режущее оборудование не вращается. Инструкции по безопасности во время эксплуатации Средства индивидуальной защиты ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации

Средства индивидуальной защиты не могут полностью исключить риск получения травмы, но при несчастном случае они снижают тяжесть травмы. За помощью по правильному выбору оборудования обращайтесь

Используйте прочные, противоскользящие ботинки. Запрещается надевать открытую обувь или работать босиком.

Надевайте прочные длинные брюки.

71 - 005 - 18.05.2018

421• При необходимости надевайте защитные перчатки, например, при закреплении, проверке или очистке режущего оборудования. Защитные устройства на изделии ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации

• Запрещается использовать изделие с неисправными защитными устройствами.

• Регулярно выполняйте проверку защитных устройств. Если защитные устройства неисправны, обратитесь в сервисный центр Husqvarna. Режущая дека

• Проверьте режущую деку и убедитесь, что на ней отсутствуют повреждения, такие как трещины. Рукоятка моторного тормоза Рукоятка моторного тормоза предназначена для остановки двигателя. При отпускании рукоятки тормоза двигатель останавливается. Чтобы проверить моторный тормоз, запустите двигатель, а затем отпустите рукоятку тормоза. Если двигатель не остановится через 3 секунды, обратитесь в авторизованный сервисный центр Husqvarna для регулировки моторного тормоза. (Pис. 29 ) Предохранительный ключ (модели LC 141VLi и LC 141Li) Предохранительный ключ расположен под крышкой аккумулятора. Он подключает аккумулятор, от которого на двигатель поступает питание.

• Чтобы проверить работу предохранительного ключа, запустите и остановите двигатель.

• Если ключ исправен, то двигатель запускается только при переводе ключа в положение "1". (Pис. 30 ) Проверка ограничителя запуска Проверьте ограничитель запуска и убедитесь, что он блокирует работу двигателя.

1. Потяните рукоятку моторного тормоза в

направлении рукоятки агрегата. Ограничитель запуска остановит движение рукоятки.

2. Поверните ограничитель запуска в направлении,

указанном стрелкой.(Pис. 31 )

3. Разблокируйте ограничитель запуска и

убедитесь, что он возвращается в исходное

Использование держателя шнура питания (модель LC 141C) Держатель шнура питания уменьшает нагрузку на гнездо и шнур питания. Кроме того, держатель шнура питания снижает риск вашего падения.

1. Сверните шнур питания в небольшую петлю.

2. Вставьте эту петлю в отверстие в держателе

3. Оберните петлю вокруг крюка.

4. Потяните шнур питания, чтобы затянуть петлю на

крюке.(Pис. 32 ) Техника безопасности при работе с аккумулятором ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации

Используйте перезаряжаемые аккумуляторы Husqvarna только с теми изделиями Husqvarna, для которых они предназначены. Во избежание травм запрещается использовать аккумулятор в качестве источника питания других

Запрещается использовать одноразовые аккумуляторы.

Риск поражения электрическим током. Не допускайте соприкосновения клемм аккумулятора с

71 - 005 - 18.05.2018ключами, монетами, винтами

или другими металлическими предметами. Это может привести к короткому замыканию аккумулятора.

Не размещайте посторонние предметы на воздухозаборниках аккумулятора.

Аккумулятор не должен подвергаться воздействию солнечного света, тепла или открытого пламени. Аккумулятор может взорваться, став причиной ожогов, в том числе химических.

Защищайте аккумулятор от дождя и сырости.

Не подвергайте аккумулятор воздействию микроволн и высокого давления.

Не пытайтесь разбирать или ломать аккумулятор.

При возникновении утечки из аккумулятора не допускайте попадания жидкости на кожу или в глаза. Если вы прикоснулись к жидкости, промойте участок контакта большим количеством воды и обратитесь за медицинской помощью.

Используйте аккумулятор при температуре в диапазоне от -10°C до 40°C.

Очистка аккумулятора или зарядного устройства водой запрещена. См. раздел Очистка аккумулятора и зарядного устройства на стр.

Запрещается использовать неисправный или поврежденный аккумулятор.

Храните аккумуляторы вдали от металлических предметов, таких как гвозди, монеты или ювелирные

Техника безопасности при работе с зарядным устройством аккумулятора ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации

Для зарядки перезаряжаемых аккумуляторов Husqvarna используйте только зарядные устройства QC.

Риск поражения электрическим током или короткого замыкания. Не размещайте посторонние предметы на воздухозаборниках зарядного устройства. Не пытайтесь разбирать

71 - 005 - 18.05.2018

423зарядное устройство. Ни в коем случае не подключайте клеммы зарядного устройства к металлическим предметам. Используйте одобренные сетевые

Во время работы данное изделие создает электромагнитное поле. В определенных обстоятельствах это поле может создавать помехи для пассивных и активных медицинских имплантатов. В целях снижения риска серьезной или смертельной травмы лицам с медицинскими имплантатами рекомендуется проконсультироваться с врачом и изготовителем имплантата, прежде чем приступать к эксплуатации данного изделия.

Регулярно проверяйте кабель питания зарядного устройства на наличие повреждений или трещин.

Не поднимайте зарядное устройство за кабель питания. Для отсоединения зарядного устройства от сетевой розетки потяните за вилку. Не тяните за кабель

Не допускайте контакта кабеля питания и удлинителя с водой, маслом или с острыми краями. Убедитесь, что кабель не передавлен дверью, калиткой и т.д. В противном случае зарядное устройство может оказаться под напряжением.

Запрещается чистить аккумулятор и зарядное устройство водой.

Дети старше 8 лет и лица с ограниченными физическими, сенсорными или умственными способностями или недостатком опыта и знаний могут использовать зарядное устройство только под надзором или в случае предоставления инструкций относительно безопасной эксплуатации оборудования и возможных рисков. Не позволяйте детям играть с зарядным устройством. Очистка и техническое обслуживание пользователем не должны проводиться детьми без

Не пытайтесь заряжать одноразовые аккумуляторные батареи в зарядном устройстве.

Запрещается использовать зарядное устройство вблизи легковоспламеняющихся материалов и материалов, которые вызывают коррозию. Не накрывайте зарядное устройство. Вытащите вилку зарядного устройства из розетки в случае появления дыма или

Запрещается использовать неисправное или поврежденное зарядное устройство.

Заряжайте аккумулятор только в хорошо проветриваемом помещении вдали от солнечных лучей. Запрещается заряжать аккумулятор в условиях высокой влажности. Защитное устройство для шнура питания Для модели LC 141C.

При эксплуатации рекомендуется использовать устройство защитного отключения (УЗО) с током отключения не более 30 мА. Даже установка УЗО не полностью исключит все риски, поэтому следует всегда придерживаться правил техники безопасности. Проверяйте УЗО каждый раз при использовании.

В случае повреждения шнура питания или изоляции следует незамедлительно отключить изделие от сети.

Не касайтесь поврежденного или оборванного шнура, пока он не будет отключен от источника питания.

Не выполняйте ремонт оборванного или поврежденного шнура. Замените его новым. Инструкции по технике безопасности во время технического обслуживания ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации

Для моделей LC 141VLi и LC 141Li: Во избежание случайного запуска во время обслуживания поверните предохранительный ключ в положение "0" и извлеките аккумулятор. Подождите не менее 5 секунд, прежде чем приступить к обслуживанию.

Для модели LC 141C: Во избежание случайного запуска во время технического обслуживания отсоедините шнур питания.

71 - 005 - 18.05.2018

425• Чтобы продлить срок службы агрегата и снизить вероятность несчастных случаев, соблюдайте все требования к проведению обслуживания. Для проведения ремонта обратитесь в авторизованный сервисный центр. Для получения дополнительной информации обратитесь в

техобслуживание строго в соответствии с инструкциями, приведенными в руководстве по эксплуатации. Более расширенное обслуживание выполняется авторизованной сервисной мастерской.

При работе с режущим оборудованием используйте прочные перчатки. Нож очень острый, что при неосторожном обращении может легко привести к

Для повышения качества и безопасности работы регулярно затачивайте и чистите режущие края инструмента.

Регулярно обращайтесь в сервисный центр для проверки изделия и выполнения необходимой регулировки и ремонта.

Замените поврежденные, сломанные или изношенные

Соблюдайте указания по замене принадлежностей. Пользуйтесь только оригинальными принадлежностями.

Храните изделие, аккумулятор и зарядное устройство по отдельности в сухом помещении под замком. Не допускайте к изделию, аккумулятору и зарядному устройство детей и лиц, не имеющих соответствующего разрешения.

ПРЕДУПРЕЖДЕНИЕ: Прежде чем выполнять сборку изделия, прочитайте раздел, посвященный технике безопасности. ПРЕДУПРЕЖДЕНИЕ: Для моделей LC 141VLi и LC 141Li: Во избежание случайного запуска во время сборки переведите предохранительный ключ в положение "0", извлеките аккумулятор и подождите не менее 5 секунд. 426 71 - 005 - 18.05.2018Для модели LC 141C: Во избежание случайного запуска во время сборки отсоедините шнур питания. Сборка рукоятки

1. Совместите отверстия на рукоятке с отверстиями

на нижней рукоятке и установите винты, шайбы и ручки. Надежно затяните ручки.(Pис. 33 )

2. Закрепите кабели на рукоятке с помощью

держателей.(Pис. 34 ) Примечание: Убедитесь, что кабели не натянуты слишком сильно. Если кабель натянут слишком сильно, он может быть поврежден при складывании рукоятки в положение для транспортировки.

3. Проложите кабели вокруг крюка в нижней части

рукоятки.(Pис. 35 ) Регулировка высоты рукоятки

1. Ослабьте нижние ручки.(Pис. 36 )

2. Снимите ручку, шайбу и винт с левой и с правой

3. Существует 2 положения высоты рукоятки.

Установите винт в одно из 2 отверстий с левой и с правой стороны.(Pис. 37 )

4. Установите винты, шайбы и ручки.

5. Переместите ручки вверх в направлении рукоятки

до упора. Вы должны услышать щелчок. Надежно затяните ручки.(Pис. 38 ) Установка травосборника

1. Выдавите 2 транспортировочные крышки наружу.

2. Установите верхнюю часть травосборника на его

нижнюю часть. Зафиксируйте раму травосборника зажимами.(Pис. 40 )

3. Поднимите заднюю крышку.

4. Установите захваты травосборника на верхний

край шасси.(Pис. 41 ) Установка комплекта для мульчирования

1. Поднимите заднюю крышку и снимите

2. Вставьте пробку для мульчирования в канал для

выброса травы. Пробка для мульчирования типа A предназначена для LC 141Li и LC 141C. Тип В предназначен для LC 141VLi.(Pис. 42 )

3. Закройте заднюю крышку.

4. Замените нож ножом Combi, см. раздел

замена ножа на стр. 431

ПРЕДУПРЕЖДЕНИЕ: Перед эксплуатацией прибора необходимо внимательно изучить раздел безопасности. Установка изделия в рабочее

Если рукоятка установлена в положение для транспортировки или хранения (см.

изделия в положение для транспортировки на стр.

), выполните следующее, чтобы перевести рукоятку в рабочее положение.

1. Поднимайте рукоятку, пока нижняя рукоятка не

зафиксируется в рабочем положении.(Pис. 43 )

2. Переместите нижние ручки вверх в направлении

рукоятки до упора. Вы должны услышать щелчок. (Pис. 44 )

4. Поднимите верхнюю рукоятку и затяните ручки.

(Pис. 45 ) Регулировка высоты стрижки

1. Переведите рычаг регулировки высоты стрижки

назад, чтобы увеличить высоту стрижки.

2. Переведите рычаг регулировки высоты стрижки

вперед, чтобы уменьшить высоту стрижки.(Pис. 46 ) ВНИМАНИЕ: Не устанавливайте высоту стрижки слишком низко. Ножи могут ударяться о землю, если поверхность газона неровная. Аккумулятор ПРЕДУПРЕЖДЕНИЕ: Перед эксплуатацией аккумулятора ознакомьтесь с разделом, посвященным безопасности, и усвойте его содержание. Прочтите и усвойте также все сведения, приведенные в руководстве по эксплуатации аккумулятора и зарядного устройства.

71 - 005 - 18.05.2018 427Состояние аккумулятора

Дисплей отображает оставшуюся емкость аккумулятора и наличие в нем неисправностей. Емкость аккумулятора отображается на дисплее в течение 5 секунд после отключения агрегата или после нажатия кнопки-индикатора аккумулятора. Предупреждающий знак на аккумуляторе загорается в случае возникновения ошибки. См. раздел Аккумулятор на стр. 431

(Pис. 47 ) Светодиодные

аккумулятора Все светодиоды горят Аккумулятор полностью заряжен (75‐100 %). Светодиоды 1, 2, 3

Заряд аккумулятора — 50‐75 %. Светодиоды 1, 2 горят. Заряд аккумулятора — 25‐50 %. Светодиод 1 горит. Заряд аккумулятора — 0‐25 %. Светодиод 1 мигает. Аккумулятор разряжен. Зарядите аккумулятор. Зарядка аккумулятора Зарядите аккумулятор перед первым использованием. Поставляемый аккумулятор заряжен только на 30%. Примечание: Подсоединяйте зарядное устройство к сети питания с напряжением и частотой, указанными на паспортной табличке. Зарядка не выполняется, если температура аккумулятора превышает 50°C. Прежде чем начать зарядку, зарядное устройство охлаждает аккумулятор до приемлемой температуры.

1. Вставьте один конец силового кабеля зарядного

устройства в гнездо зарядного устройства.

2. Второй конец силового кабеля зарядного

устройства вставьте в заземленную розетку сети электропитания. Светодиод на зарядном устройстве мигнет зеленым цветом один раз. (Pис. 48 )

3. Вставьте аккумулятор в зарядное устройство.

При правильном подключении аккумулятора к зарядному устройству загорается индикатор зеленого цвета.(Pис. 49 )

4. Когда на аккумуляторе загорятся все

светодиоды, это означает полную зарядку. Длительность зарядки аккумулятора не должна превышать 24 часа.

5. Чтобы отсоединить зарядное устройство от

розетки, потяните не за кабель, а за штекер.

6. Извлеките аккумулятор из зарядного устройства.

Состояние зарядки аккумулятора Литий-ионный аккумулятор Husqvarna можно заряжать и использовать при любом уровне зарядки. Это не приведет к повреждению аккумулятора. Полностью заряженный аккумулятор не разряжается, даже если оставить его в зарядном устройстве. Светодиодный дисплей Состояние процесса

Светодиод 1 мигает. 0%-25% Светодиод 1 горит, светодиод 2 мигает. 25%-50% Светодиоды 1, 2 горят, светодиод 3 мигает. 50%-75% Светодиоды 1, 2, 3 горят, светодиод 4

75%-100% Горят светодиоды 1, 2, 3, 4 Полный уровень заряда Эксплуатация LC 141VLi и LC 141Li Запуск изделия

1. Вставьте заряженный аккумулятор в

аккумуляторный отсек.

2. Переведите предохранительный ключ в

положение "1".(Pис. 50 )

3. Стойте сзади изделия.

4. Нажмите кнопку вкл./выкл. (A) на панели

управления, после чего должен загореться зеленый светодиодный индикатор (B).(Pис. 51 )

5. Разблокируйте ограничитель запуска.(Pис. 52 )

6. Прижмите рукоятку моторного тормоза в

направлении рукоятки агрегата.(Pис. 53 ) Использование привода колес

• Модель LC 141VLi. Потяните петлю привода в направлении рукоятки, чтобы запустить привод. (Pис. 54 )

• Нажмите на кнопки + и - на панели управления, чтобы выбрать одну из 4 скоростей.(Pис. 55 )

• Отпустите петлю привода, чтобы отключить привод, например, при приближении к препятствию. Использование функции SavE На агрегате предусмотрена функция экономии ресурса аккумулятора (SavE), которая продлевает время работы.

71 - 005 - 18.05.20181. Чтобы включить эту функцию, нажмите кнопку

SavE (A). Загорается зеленый светодиодный индикатор.(Pис. 56 )

2. Чтобы отключить эту функцию, повторно нажмите

кнопку SavE. Зеленый светодиодный индикатор (B) гаснет. Функция SavE автоматически отключается в тех случаях, когда условия работы требуют более высокой мощности агрегата. Функция SavE автоматически включается при наличии соответствующих условий работы. Функция высокой нагрузки При стрижке высокой или влажной травы двигатель автоматически увеличивает число оборотов. Когда надобность в высокой нагрузке отпадает, двигатель возвращается в стандартный режим работы. Остановка изделия Если изделие не используется в течение 10 минут, оно автоматически выключается. Прежде чем оставить изделие без присмотра, обязательно переведите предохранительный ключ в положение "0".

1. Отпустите рукоятку моторного тормоза, чтобы

остановить двигатель.(Pис. 57 )

2. Нажмите кнопку вкл./выкл. (A) на панели

управления, после чего зеленый светодиодный индикатор (B) должен погаснуть.(Pис. 58 )

3. Откройте крышку аккумулятора и поверните

предохранительный ключ в положение "0".(Pис. 59 )

4. Чтобы извлечь аккумулятор, нажмите на 2 кнопки

фиксатора и извлеките аккумулятор.(Pис. 60 )

5. Зарядите аккумулятор с низким уровнем зарядки.

Для получения дополнительных сведений см.

Зарядка аккумулятора на стр. 428

Эксплуатация LC 141C Для выбора подходящего кабеля (LC 141C) Примечание: Для рынка Соединенного Королевства необходимо использовать только 16-метровый удлинительный кабель, поставляющийся в комплекте с изделием. Для всех других рынков смотрите информацию, приведенную ниже. В случае использования удлинительных кабелей их поперечное сечение должно соответствовать указанному в таблице ниже минимуму:

Длина кабеля Поперечное

Напряжение Длина кабеля Поперечное

• Кабель питания и удлинительные кабели можно приобрести в ближайшем авторизованном сервисном центре Husqvarna.

• Используйте только удлинительные кабели, специально предназначенные для уличного использования и соответствующие одной из следующих спецификаций: Стандартная резина (60245 IEC 53), стандартный ПВХ (60227 IEC 53) или стандартный полихлоропрен (60245 IEC 57)

• В случае повреждения кабель должен быть заменен производителем, сервисным центром или другим персоналом аналогичной квалификации во избежание возникновения

1. Подключите шнур питания к гнезду под

рукояткой.(Pис. 61 )

2. Поместите шнур питания в держатель. См.

Использование держателя шнура питания (модель LC 141C) на стр. 422 .(Pис. 62 )

3. Стойте сзади изделия.

4. Разблокируйте ограничитель запуска.(Pис. 63 )

5. Прижмите рукоятку моторного тормоза в

направлении рукоятки агрегата.(Pис. 64 ) Остановка изделия

1. Отпустите рукоятку моторного тормоза, чтобы

остановить двигатель.(Pис. 65 )

2. Отсоедините шнур питания от сети, а затем от

изделия.(Pис. 66 ) ВНИМАНИЕ: Извлеките штекер по прямой. Не тяните за кабель питания. Достижение оптимальных результатов

• Всегда пользуйтесь хорошо заточенным ножом. Затупившийся нож будет стричь траву неровно, и в месте среза трава будет желтеть. При использовании острого ножа также затрачивается меньше энергии, чем при работе с затупившимся ножом.

• Не срезайте более ⅓ всей длины травы. Выполните первую стрижку на большей высоте. Проверьте полученный результат и уменьшите высоту стрижки до необходимого уровня. Если трава высокая, передвигайте газонокосилку медленно и, при необходимости, используйте газонокосилку 2 раза.

71 - 005 - 18.05.2018

429• Если вы хотите избежать образования полос на вашем газоне, следует каждый раз стричь его в разных направлениях. Техническое обслуживание

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением техобслуживания необходимо внимательно изучить и понять раздел безопасности. Для выполнения любых работ по сервисному обслуживанию и ремонту изделия необходимо пройти специальное обучение. Мы гарантируем доступность услуг по профессиональному ремонту и сервисному обслуживанию. Если ваш дилер не занимается сервисным обслуживанием, обратитесь к нему для получения информации о ближайшем сервисном центре. График технического обслуживания График технического обслуживания рассчитан исходя из ежедневного использования изделия. Если изделие не используется ежедневно, интервалы техобслуживания изменятся. Сведения о техническом обслуживании, отмеченном знаком *, см. в разделе Защитные устройства на изделии на стр. 422

Выполните общий осмотр. X Очистите изделие. X Проверьте работу ограничителя запуска *. X Убедитесь, что защитные устройства изделия исправны *. X Проверьте режущее оборудование. X Проверьте режущую деку *. X Проверьте рукоятку моторного тормоза *. X Только LC 141VLi и LC 141Li Ежеднев

Проверьте работу и состояние кнопки вкл./выкл. X Проверьте аккумулятор на наличие повреждений. X Проверьте уровень заряда аккумулятора. X Проверьте работу кнопок фиксатора и надежность установки аккумулятора

Проверьте состояние и правильность работы зарядного устройства. X Проверьте соединения между аккумулятором и агрегатом. Проверьте также соединения между аккумулятором и зарядным устройством.

Выполнение общего осмотра

• Проверьте затяжку гаек и винтов на изделии.

• Убедитесь, что расположение кабелей не допускает возможности их повреждения. Очистка изделия

• Очистите пластмассовые детали чистой и сухой

• Не используйте воду для очистки изделия от загрязнений. Попадание воды в аккумулятор или 430 71 - 005 - 18.05.2018двигатель может вызвать короткое замыкание или повредить изделие.

• Не используйте моечный агрегат высокого давления для очистки изделия.

• Не направляйте струю воды непосредственно на

• Используйте щетку для удаления листьев, травы

Очистка аккумулятора и зарядного

ВНИМАНИЕ: Очистка аккумулятора или зарядного устройства водой запрещена.

• Прежде чем устанавливать аккумулятор в зарядное устройство, убедитесь, что аккумулятор и зарядное устройство чистые и сухие.

• Используйте для очистки клемм аккумулятора сжатый воздух или мягкую и сухую ткань.

• Очистите поверхности аккумулятора и зарядного устройства мягкой и сухой тканью. Проверка режущего оборудования ПРЕДУПРЕЖДЕНИЕ: Для моделей LC 141VLi и LC 141Li: Во избежание случайного запуска переведите предохранительный ключ в положение "0", извлеките аккумулятор и подождите не менее 5 секунд. Для модели LC 141C: Во избежание случайного запуска отсоедините шнур

ПРЕДУПРЕЖДЕНИЕ: Надевайте защитные перчатки при техобслуживании режущего оборудования. Нож очень острый, что при неосторожном обращении может легко привести к

1. Проверьте режущее оборудование на наличие

повреждений или трещин. Всегда заменяйте поврежденное режущее оборудование.

2. Осмотрите нож на наличие повреждений или

следов притупления. Примечание: После заточки ножа необходимо выполнить его балансировку. Обратитесь в сервисный центр для выполнения заточки, замены и балансировки ножа. При столкновении с препятствием, которое привело в остановке изделия, замените поврежденный нож. Сервисный центр должен определить, следует ли заточить нож или лучше его заменить. Снятие и замена ножа

1. Заблокируйте нож деревянным бруском.(Pис. 67 )

4. Проверьте опору и болт ножа на наличие

5. Осмотрите вал двигателя на наличие

6. При установке нового ножа находящиеся под

углом края должны быть обращены в направлении режущей деки.(Pис. 68 )

7. Убедитесь, что нож выставлен по центру вала

8. Заблокируйте нож деревянным бруском.

Установите пружинную шайбу и затяните болт с шайбой моментом 20 Нм.(Pис. 69 )

9. Проверните нож рукой и убедитесь, что он

свободно вращается. ПРЕДУПРЕЖДЕНИЕ: Используйте прочные перчатки. Нож очень острый, что при неосторожном обращении может легко привести к порезам.

10. Запустите изделие, чтобы проверить работу

ножа. Если нож установлен неправильно, вы ощутите вибрацию изделия, или результат стрижки будет неудовлетворительным. Поиск и устранение неисправностей Аккумулятор Светодиодный

аккумулятора Возможные неисправности Порядок устранения Мигает зеленый

Низкое напряжение аккумулятора Зарядите аккумулятор. См. раздел

аккумулятора на стр. 428

71 - 005 - 18.05.2018 431Светодиодный

аккумулятора Возможные неисправности Порядок устранения Мигает светодиод

Слишком низкий заряд аккумулятора Зарядите аккумулятор. См. раздел

аккумулятора на стр. 428

Слишком высокая или слишком низкая температура окружающей

Используйте аккумулятор при температуре в диапазоне от -10°C до 40°C. Перегрузка по напряжению Убедитесь, что напряжение в сети соответствует значению, указанному на паспортной табличке изделия. Извлеките аккумулятор из зарядного устройства. Подождите 5 секунд и снова попытайтесь зарядить аккумулятор. Если неисправность не устранена, обратитесь в авторизованный сервисный центр. Горит светодиод

Слишком большая разница в напряжении ячеек (1 В) Обратитесь в авторизованный сервисный

Зарядное устройство Светодиод на

аккумулятора Возможные неисправности Порядок устранения Мигает светодиод

Слишком высокая или слишком низкая температура окружающей среды Используйте зарядное устройство при температуре в диапазоне от 5°C до 40°C. Горит светодиод

Обратитесь в авторизованный сервисный центр Панель управления При возникновении неисправностей, не указанных в данном разделе, обратитесь в авторизованный сервисный центр. Кнопочная панель Возможные неисправности Возможные действия Мигает светодиод

Перегрузка двигателя Увеличьте высоту стрижки. См. раздел Регулировка высоты стрижки на стр. 427

Слишком низкая частота вращения двигателя привела к остановке

Слишком высокая температура системы управления двигателем Остановите двигатель и подождите, пока он

Нож заблокирован Во избежание случайного запуска переведите предохранительный ключ в положение "0", извлеките аккумулятор и подождите не менее 5 секунд. Убедитесь, что нож свободно вращается. Если неисправность не устранена, обратитесь в авторизованный сервисный центр Ошибка аккумулятора или отсутствие сигнала от аккумулятора Установите аккумулятор в агрегат надлежащим образом и проверьте разъем аккумулятора. Если на аккумуляторе мигает светодиод ошибки, см. раздел Аккумулятор на стр. 431

432 71 - 005 - 18.05.2018Кнопочная панель Возможные неисправности Возможные действия

останавливается Слишком низкий заряд аккумулятора Зарядите аккумулятор. См. раздел

аккумулятора на стр. 428

Неисправность разъема аккумулятора Осмотрите разъем аккумулятора Транспортировка, хранение и утилизация Установка изделия в положение для транспортировки

1. Снимите травосборник (при наличии).

2. Ослабьте ручки на верхней рукоятке и сложите

3. Ослабьте нижние ручки.

4. Переместите ручки в нижние положения в пазах с

левой и правой стороны изделия.(Pис. 71 )

5. Сложите рукоятку вперед.(Pис. 72 )

• На литий-ионные аккумуляторы в комплекте изделия распространяются требования, предъявляемые к опасным товарам.

• Соблюдайте специальные требования к перевозке коммерческим транспортом, указанные на упаковке и ярлыках.

• При подготовке изделия к транспортировке тщательно выполняйте все требования, предъявляемые к опасным веществам. Могут также применяться требования местного законодательства.

• Перед транспортировкой всегда извлекайте аккумулятор.

• Заклейте разъемы аккумулятора лентой и закрепите аккумулятор таким образом, чтобы во время транспортировки он не мог сместиться.

• Надежно закрепите изделие на время транспортировки.

• Перед транспортировкой всегда извлекайте аккумулятор.

• Во избежание несчастных случаев при помещении изделия на хранение убедитесь, что в нем нет аккумулятора.

• Храните зарядное устройство в закрытом и сухом

• Храните аккумулятор и зарядное устройство в сухом отапливаемом помещении.

• Храните аккумулятор отдельно от зарядного устройства.

• Не допускается хранение аккумулятора в местах, где возможно возникновение статического электричества. Нельзя хранить аккумулятор в металлической коробке.

• Храните аккумулятор при температуре в пределах от 5°C до 25°C и не подвергайте воздействию прямых солнечных лучей.

• Храните зарядное устройство при температуре в пределах от 5°C до 45°C и не подвергайте воздействию прямых солнечных лучей.

• Перед помещение аккумулятора на длительное хранение убедитесь, что он заряжен до 30-50%.

• Храните изделие, аккумулятор и зарядное устройство в запертом помещении, вне доступа детей и лиц, не имеющих соответствующего разрешения.

• Перед помещением изделия на длительное хранение очистите его от загрязнений и проведите полное обслуживание.

Обозначения на изделии или его упаковке указывают, что данное изделие не может быть утилизировано в качестве бытовых отходов. Оно должно быть передано в соответствующий пункт для переработки электрического и электронного оборудования. Обеспечив надлежащую утилизацию данного изделия, вы поможете предотвратить потенциальное отрицательное влияние на окружающую среду и здоровье людей, которое иначе могло быть последствием неправильной утилизации. Более подробную информацию о переработке данного изделия получите в Городском управлении, у службы, занимающейся переработкой бытовых отходов либо в магазине, где вы приобрели изделие. (Pис. 73 )

71 - 005 - 18.05.2018

433Технические данные Технические данные LC 141VLi, LC 141Li LC 141VLi LC 141Li Мотор привода ножей Тип двигателя Двигатель постоянного тока BLDC (бесщеточный), 36 В Двигатель постоянного тока BLDC (бесщеточный), 36 В Частота вращения двигателя - SavE, об/мин 2700 2700 Частота вращения двигателя - номинальная, об/мин 3100 3100 Частота вращения двигателя - высокая нагрузка,

Мощность двигателя - максимальная, кВт 0,8 0,8 Мощность двигателя - номинальная, кВт 0,55 0,55 Приводной мотор Мощность двигателя - номинальная, кВт 0,25 Нет данных Скорость самостоятельного хода, км/ч 3,0–4,5 Нет данных Уровни регулировки скорости 4 Нет данных

Вес без аккумулятора, кг 23,2 20 Аккумуляторная батарея

Тип аккумулятора Аккумуляторная серия Husqvarna Аккумуляторная серия Husqvarna Рабочий цикл аккумулятора Время непрерывной работы аккумуляторной батареи, мин, (автономный режим) с включенной функцией SavE, с аккумулятором Husqvarna 5,0 А·ч.

Время непрерывной работы аккумуляторной батареи, мин, (автономный режим) с включенным стандартным режимом, с аккумулятором Husqvarna 5,0 А·ч.

Уровень мощности звука, измеренный, дБ(A) 92 92 Уровень мощности шума, гарантированный L

Для достижения оптимальных результатов и надежной производительности рекомендуется использовать аккумуляторную батарею Husqvarna BLi150.

Излучение шума в окружающую среду измеряется как шумовой эффект (L

Уровень шумового давления на уши оператора, дБ(A) 83 83 Уровни вибрации

Высота реза, мм 25-70 25-70 Ширина реза, см 41 41 Нож Сбор Сбор Артикул 5011716-10 5011716-10 Объем травосборника, л 50 50 Технические данные LC 141C LC 141C Электродвигатель Тип двигателя Серия двигателя перем. тока Частота вращения двигателя - номинальная, об/мин 3200 Мощность 1800 Вт Источник питания Электрический, проводной Кабель питания (входит в комплект только для рынка Соединенного Королевства) Тип кабеля Удлинительный шнур 16 м Вес, кг 1,6

Вес, кг 22 Эмиссия шума

Уровень мощности звука, измеренный, дБ(A) 94 Уровень мощности шума, гарантированный L

Уровень шумового давления на уши оператора, дБ(A) 83

Указанные данные об уровне шумового давления имеют типичный статистический разброс (стандартное отклонение) в 1,2 дБ (A).

Указанные данные об уровне вибрации имеют типичный статистический разброс (стандартное отклонение) 0,2 м/с

Излучение шума в окружающую среду измеряется как шумовой эффект (L

) согласно Директиве ЕС 2000/14/EC.

Указанные данные об уровне шумового давления имеют типичный статистический разброс (стандартное отклонение) в 1,2 дБ (A).

Высота реза, мм 25-70 Ширина реза, см 41

Артикул 5011716-10 Объем травосборника, л 50

Указанные данные об уровне вибрации имеют типичный статистический разброс (стандартное отклонение) 0,2 м/с

436 71 - 005 - 18.05.2018Декларация соответствия ЕС Декларация соответствия ЕС Husqvarna AB, SE-561 82 Huskvarna, Швеция, тел.: +46-36-146500, заявляет, что газонокосилки Husqvarna LC 141VLi и LC 141Li с серийными номерами 15XXXXXXX и далее соответствуют требованиям ДИРЕКТИВЫ СОВЕТА ЕС:

• от 8 июня 2011 года "об ограничении по использованию опасных веществ" 2011/65/EU

• от 17 мая 2006 года "о машинах и механизмах" 2006/42/EC

• от 26 февраля 2014 года "об электромагнитной совместимости" 2014/30/EU

• от 8 мая 2000 года "об излучении шума в окружающую среду" 2000/14/EC Информация об излучении шума представлена в разделе технических данных. Применяются следующие стандарты: EN 60335-1:2012+A11:2014, EN 60335-2-77:2010, EN 62233:2008, EN 55014-1:2006/+A1:2009/+A2:2011, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013 Зарегистрированная организация: 0359, Intertek Testing & Certification Ltd., 58 Jinfeng Road, Yuyao, Zhejiang 315403, P.R. China произвела оценку соответствия согласно Приложению VI к Директиве 2000/14/EC и выпустила сертификат номер: 71225 Huskvarna, 2016-10-31 Клаес Лосдал, Директор отдела разработок/Садовая техника (Уполномоченный представитель Husqvarna AB и ответственный за техническую документацию.) Декларация соответствия ЕС Husqvarna AB, SE-561 82 Huskvarna, Швеция, тел.: +46-36-146500, заявляет, что газонокосилка Husqvarna LC 141C с серийными номерами 15XXXXXXX и далее соответствует требованиям ДИРЕКТИВЫ СОВЕТА ЕС:

• от 8 июня 2011 года "об ограничении по использованию опасных веществ" 2011/65/EU

• от 17 мая 2006 года "о машинах и механизмах" 2006/42/EC

• от 26 февраля 2014 года "об электромагнитной совместимости" 2014/30/EU

• от 8 мая 2000 года "об излучении шума в окружающую среду" 2000/14/EC Информация об излучении шума представлена в разделе технических данных. Применяются следующие стандарты: EN 60335-1:2012+A11:2014, EN 60335-2-77:2010, EN 62233:2008, EN 55014-1:2006/+A1:2009/+A2:2011, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-11:2000 Зарегистрированная организация: 0499, The Société Nationale de Certification et d'Homologation s.à r.l. (SNCH) Luxemburg подтвердила согласно процедуре SNCH соблюдение производителем требований Директивы 2000/14/EC, Приложение VI, и выпустила сертификат номер: SNCH*2000/14*2005/88*2945*00 Huskvarna, 2016-10-31
