NAVODILA ZA UPORABO LC 141VLI HUSQVARNA

3. Utičnica za električni kabel

• Nemojte liti vodu izravno na motor.

9. Indikator napolnjenosti baterije

24. Baterijski polnilnik (dodatna oprema)

25. Baterija (dodatna oprema)

26. Navodila za uporabo

3. Vtič za napajalni kabel

13. Navodila za uporabo

Simboli na izdelku (Sl. 3 ) Neprevidna in nepravilna uporaba izdelka lahko povzroči poškodbe in celo smrt uporabnika ali drugih navzočih oseb. (Sl. 4 ) Pred uporabo tega izdelka morate prebrati navodila za uporabo ter jih razumeti. 458 71 - 005 - 18.05.2018(Sl. 5 ) Osebe in živali naj bodo na varni razdalji od delovnega območja. (Sl. 6 ) Pazite na leteče in odbite predmete. (Sl. 7 ) Opozorilo: Roke in noge držite stran od vrtljivega rezila. (Sl. 8 ) Opozorilo: Z rokami in nogami ne segajte v območje premikanja vrtljivih delov. (Sl. 9 ) Pred vzdrževanjem izdelka odstranite varnostni ključ. (model LC 141VLi/LC 141Li) (Sl. 10 ) Pred vzdrževanjem morate izdelek odklopiti iz električne vtičnice. (model LC 141C) (Sl. 11 ) IPX1 - Izdelek je zaščiten pred kapljanjem vode (model LC 141VLi/ LC 141Li) (Sl. 12 ) IPX4 - Izdelek je zaščiten pred pljuski vode (model LC 141C) (Sl. 13 ) Izdelka ne izpostavljajte dežju (model LC 141VLi/ LC 141Li) (Sl. 14 ) Opozorilo: Pazite, da pri košnji ne zapeljete čez napajalni kabel, saj s tem povzročite električni udar ali poškodbe izdelka. (model LC 141C) (Sl. 15 ) Izdelek je v skladu z veljavnimi direktivami ES. (Sl. 16 ) Emisija hrupa v okolje v skladu z direktivo Evropske skupnosti. Podatek za emisijo izdelka je naveden v poglavju "Tehnični podatki" ter na nalepki. (Sl. 17 ) Enosmerni tok. 36 V (Sl. 18 ) Dvojna izolacija. (Sl. 19 ) Izdelek je treba oddati v zbir- nem centru za reciklažo elek- trične in elek- tronske op- reme. (velja sa- mo za Evropo) (Sl. 20 ) Postopek za- gona pri mode- lu LC 141VLi/ LC 141Li: pri- tisnite gumb za vklop/izklop, sprostite bloka- do vžiga ter po- tisnite motorno zavorno ročico navzdol. (Sl. 21 ) Postopek zagona pri modelu /LC 141C:

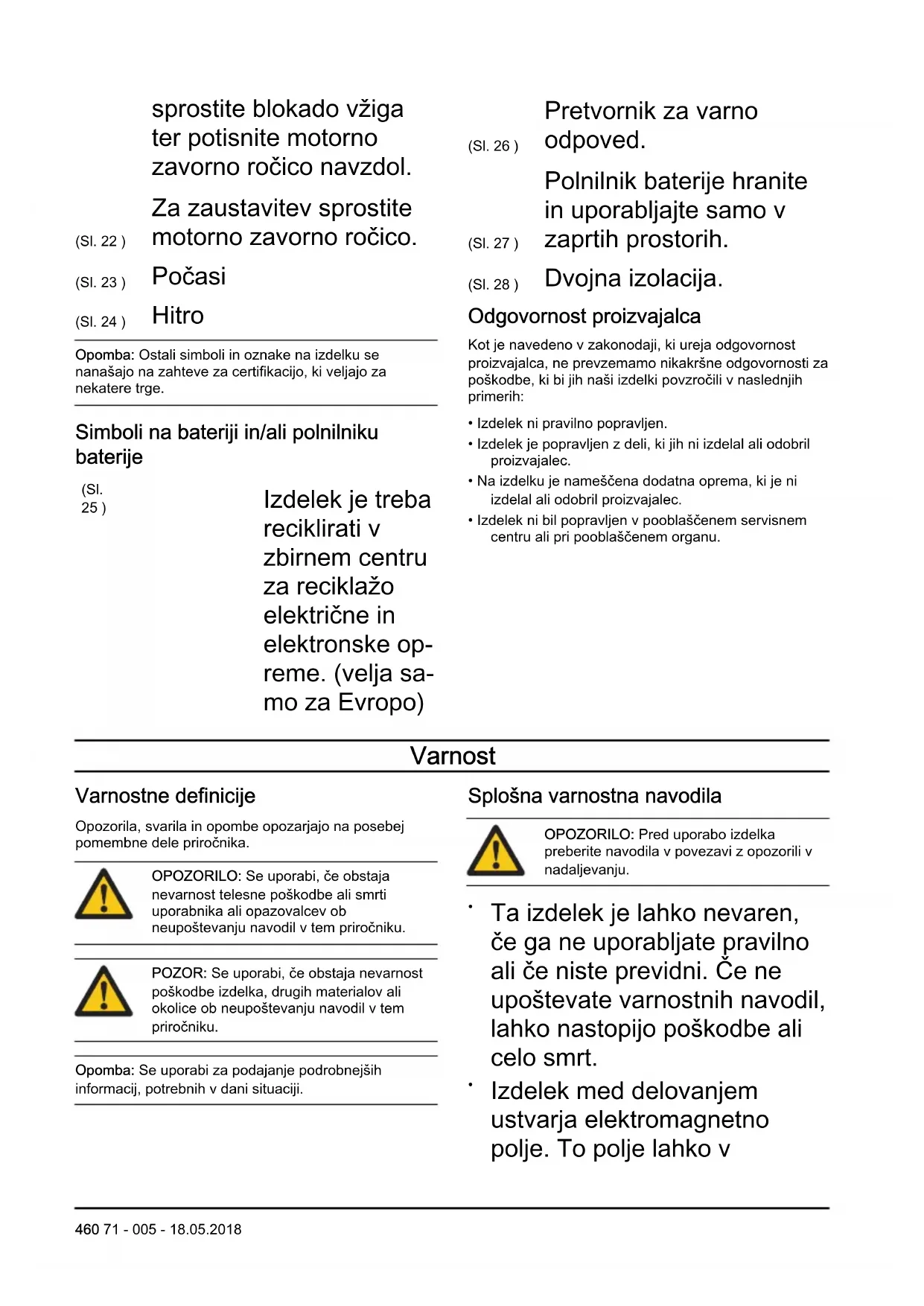

71 - 005 - 18.05.2018 459sprostite blokado vžiga

ter potisnite motorno zavorno ročico navzdol. (Sl. 22 ) Za zaustavitev sprostite motorno zavorno ročico. (Sl. 23 ) Počasi (Sl. 24 ) Hitro Opomba: Ostali simboli in oznake na izdelku se nanašajo na zahteve za certifikacijo, ki veljajo za nekatere trge. Simboli na bateriji in/ali polnilniku baterije (Sl. 25 ) Izdelek je treba reciklirati v zbirnem centru za reciklažo električne in elektronske op- reme. (velja sa- mo za Evropo) (Sl. 26 ) Pretvornik za varno odpoved. (Sl. 27 ) Polnilnik baterije hranite in uporabljajte samo v zaprtih prostorih. (Sl. 28 ) Dvojna izolacija. Odgovornost proizvajalca Kot je navedeno v zakonodaji, ki ureja odgovornost proizvajalca, ne prevzemamo nikakršne odgovornosti za poškodbe, ki bi jih naši izdelki povzročili v naslednjih primerih:

• Izdelek ni pravilno popravljen.

• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.

• Na izdelku je nameščena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.

• Izdelek ni bil popravljen v pooblaščenem servisnem centru ali pri pooblaščenem organu. Varnost Varnostne definicije Opozorila, svarila in opombe opozarjajo na posebej pomembne dele priročnika. OPOZORILO: Se uporabi, če obstaja nevarnost telesne poškodbe ali smrti uporabnika ali opazovalcev ob neupoštevanju navodil v tem priročniku. POZOR: Se uporabi, če obstaja nevarnost poškodbe izdelka, drugih materialov ali okolice ob neupoštevanju navodil v tem priročniku. Opomba: Se uporabi za podajanje podrobnejših informacij, potrebnih v dani situaciji. Splošna varnostna navodila OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

Ta izdelek je lahko nevaren, če ga ne uporabljate pravilno ali če niste previdni. Če ne upoštevate varnostnih navodil, lahko nastopijo poškodbe ali celo smrt.

Izdelek med delovanjem ustvarja elektromagnetno polje. To polje lahko v 460 71 - 005 - 18.05.2018nekaterih pogojih moti delovanje aktivnih ali pasivnih medicinskih vsadkov. Uporabnikom medicinskih vsadkov svetujemo, da se pred uporabo tega izdelka posvetujejo z zdravnikom ali proizvajalcem medicinskega vsadka, s čimer zmanjšajo nevarnost resnih ali smrtnih poškodb.

Ne pozabite, da je uporabnik odgovoren za nesreče, ki jih povzroči drugim ljudem ali njihovi lastnini.

Izdelka ne smejo uporabljati otroci.

Izdelka ne smejo uporabljati osebe, ki ne poznajo navodil za uporabo.

Če izdelek uporabljajo osebe z zmanjšanimi fizičnimi ali intelektualnimi sposobnostmi, jih nenehno nadzorujte. Vedno mora biti prisotna odgovorna odrasla oseba.

Izdelka ne uporabljajte, ko ste utrujeni, bolni, ali pod vplivom alkohola, drog ali zdravil. To negativno vpliva na vaš vid, pozornost, koordinacijo in presojo.

Izdelka ne uporabljajte, če je poškodovan.

Izdelka ne spreminjajte ali uporabljajte, če obstaja možnost, da so ga spremenile tretje osebe. Varnost delovnega področja OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

Z delovnega območja pred začetkom dela odstranite predmete, kot so veje, vejice in kamni.

Predmeti, ki pridejo v kontakt z rezalno opremo, lahko odletijo in poškodujejo osebe in ostale predmete. Opazovalci in živali naj bodo na varni razdalji od izdelka.

Izdelka nikoli ne uporabljajte v slabem vremenu, kot je megla, dež, močan veter, izreden mraz ter nevarnost strele. Če izdelek uporabljate v slabem vremenu ali v vlažnih ali mokrih okoljih, vas bo to

71 - 005 - 18.05.2018

461utrudilo. Slabo vreme lahko povzroči nevarne pogoje, kot je spolzka podlaga.

Bodite pozorni na osebe, predmete in situacije, ki lahko preprečijo varno obratovanje izdelka.

Bodite pozorni na ovire, kot so korenine, kamni, veje, jame in jarki. Visoka trava lahko prekriva ovire.

Košnja trave na pobočju je lahko nevarna. Izdelka ne uporabljajte na pobočjih z naklonom, večjim od 15°.

Izdelek uporabljajte prečno na pobočje. Ne premikajte se navzgor in navzdol.

Ta izdelek uporabljajte izključno za košnjo trave. Ne uporabljajte ga za druga opravila.

Uporabljajte osebno zaščitno opremo. Glejte Osebna zaščitna oprema na strani 463

Izdelka ne uporabljajte dežju ali visoki vlagi. Nevarnost električnega udara se poveča, če v izdelek vdre voda.

Izdelka ne uporabljajte, če rezilo in vsi pokrovi niso nameščeni pravilno. Nepravilno nameščeno rezilo lahko odleti in povzroči poškodbe.

Pazite, da rezilo ne udarja ob predmete, npr. kamenje in korenine. To lahko poškoduje rezilo in ukrivi motorno gred. Zvita os povzroča vibracije in zelo visoko tveganje, da rezilo odleti.

Če rezilo trči ob predmet ali začutite vibracije, izdelek nemudoma izklopite. Izklopite motor, varnostni ključ obrnite v položaj "0" in odstranite baterijo (modela LC 141VLi in LC 141Li) ali izklopite kabel (model LC 141C). Preglejte, ali je izdelek morda poškodovan. Poškodbe popravite ali pa popravilo prepustite pooblaščenemu serviserju.

Ročice zavore motorja nikoli ne pritrdite trajno na ročaj, ko motor deluje.

Vedno bodite za izdelkom, ko ga upravljate.

Ko upravljate izdelek, morajo biti vsa kolesa na tleh, prav tako pa imejte na ročaju obe roki. Roke in noge držite stran od vrtljivih rezil.

Pri delujočem motorju izdelka nikoli ne nagibajte.

Med uporabo izdelka ne hodite vzvratno.

Pri delujočem motorju ne tecite z izdelkom. Pri uporabi tega izdelka vedno hodite.

Izdelek z delujočim motorjem morate imeti vedno na očeh. Izklopite motor in se prepričajte, da se rezalna oprema ne vrti. Varnostna navodila za uporabo Osebna zaščitna oprema OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

Osebna zaščitna oprema ne more popolnoma preprečiti poškodb, vendar v primeru nesreče omili posledice. Prodajalec naj vam pomaga izbrati ustrezno opremo.

Uporabite trpežno obutev, ki ne drsi. Ne bodite bosi ali nosite odprtih čevljev.

Oblečene imejte trpežne, dolge hlače.

Po potrebi uporabite zaščitne rokavice, npr. kadar pritrjujete, pregledujete ali čistite rezalno opremo. Varnostne naprave na izdelku OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ne uporabljajte izdelka s poškodovanimi varnostnimi napravami.

vrne v izhodiščni položaj. Uporaba nosilca napajalnega kabla (model LC 141C) Nosilec napajalnega kabla zmanjšuje obremenitve, ki sta jim izpostavljena vtičnica in kabel. Nosilec napajalnega kabla poleg tega tudi zmanjšuje nevarnost padca.

Ne uporabljajte baterij za enkratno uporabo.

Nevarnost električnega udara. Poli baterije ne smejo priti v stik s ključi, kovanci, vijaki ali drugimi kovinskimi deli. To lahko povzroči kratek stik baterije.

V zračne reže baterije ne vstavljajte predmetov.

Baterije ne izpostavljajte neposredni sončni svetlobi, vročini ali odprtemu ognju. Baterija lahko eksplodira in povzroči opekline in/ali kemične opekline.

Baterije ne izpostavljate dežju in vlagi.

Če baterija pušča, pazite, da tekočina ne pride v stik s telesom ali očmi. Če ste se tekočine dotaknili, območje očistite z obilo vode in poiščite zdravniško pomoč.

Baterije ali polnilnika nikoli ne čistite z vodo. Glejte Čiščenje baterije in baterijskega polnilnika na strani 471

Ne uporabljajte poškodovanih ali pokvarjenih baterije.

Baterije med skladiščenjem ne smejo priti v stik s kovinskimi

Za polnjenje nadomestnih baterij Husqvarnauporabljajte samo polnilnike baterij QC.

Nevarnost električnega udara ali kratkega stika. V zračne reže polnilnika ne vstavljajte predmetov. Polnilnika baterije ne poskušajte razstaviti. Poli na polnilniku se ne smejo dotikati kovinskih predmetov. Uporabljajte homologirano omrežno vtičnico.

Izdelek med delovanjem ustvarja elektromagnetno polje. To polje lahko v nekaterih pogojih moti delovanje aktivnih ali pasivnih medicinskih vsadkov. Uporabnikom medicinskih vsadkov svetujemo, da se pred uporabo tega izdelka posvetujejo z zdravnikom ali proizvajalcem medicinskega vsadka, s čimer zmanjšajo nevarnost resnih ali smrtnih poškodb.

Redno preverjajte, da napajalni kabel polnilnika ni poškodovan in ni napokan.

Polnilnika baterije ne dvigujte za napajalni kabel. Polnilnik baterije odklopite iz stenske vtičnice tako, da povlečete vtič. Nikoli ne vlecite za napajalni kabel.

Pazite, da se napajalni kabel in kabelski podaljški ne dotaknejo vode, olja in ostrih robov. Kabli ne smejo biti preščipnjeni med vrata, ograje in podobne dele. Zaradi tega je lahko polnilnik pod napetostjo.

Polnilec baterije lahko uporabljajo otroci, stari 8 let in več, ter osebe z omejenimi telesnimi, zaznavalnimi ali duševnimi sposobnostmi ali s pomanjkanjem izkušenj in znanja, če so pri tem pod nadzorom ali jih o varni uporabi ter morebitnih nevarnostih poduči odgovorna oseba. Otroci se s polnilnikom ne smejo igrati. Otroci naprave brez nadzora ne smejo čistiti, ali opravljati običajnih uporabnikovih vzdrževalnih posegov.

V baterijskem polnilniku ne polnite baterij za enkratno uporabo.

71 - 005 - 18.05.2018

465• Polnilnika baterije ne uporabljajte v bližini gorljivih materialov ali materialov, ki povzročajo korozijo. Ne pokrivajte polnilnika baterije. V primeru dima ali požara izvlecite vtič polnilnika baterije.

Ne uporabljajte poškodovanega ali pokvarjenega polnilnika baterije.

Baterijo polnite le v zaprtih prostorih z dobrim prezračevanjem, kjer je zaščitena pred neposredno sončno svetlobo. Baterijske enote ne polnite v stiku z vodo ali vlago. Varnost napajalnega kabla Model LC 141C.

Priporočena je uporaba naprave na diferenčni tok (R.C.D.) s sprožilnim tokom do največ 30 mA. Tudi z nameščenim R.C.D. 100-% varnost ni zagotovljena, zato je treba obvezno spoštovati navodila za varno delo. Pred vsako uporabo preverite delovanje naprave na diferenčni tok (R.C.D.).

V primeru poškodovane izolacije izdelek takoj odklopite iz električnega napajanja.

Ne dotikajte se prerezanega ali poškodovanega kabla, dokler ne odklopite električnega napajanja.

Ne popravljajte prerezanega ali poškodovanega napajalnega kabla. Zamenjajte ga z novim. Varnostna navodila za vzdrževanje OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

Modela LC 141VLi in LC 141Li: Za preprečevanje neželenega zagona med vzdrževanjem morate varnostni ključ obrniti v položaj 0 in odstraniti baterijo. Pred začetkom vzdrževalnih del počakajte najmanj 5 sekund.

Model LC 141C: Za preprečevanje neželenega vklopa med vzdrževanjem odklopite napajalni kabel.

Vzdrževalna dela opravljajte pravilno in tako podaljšajte življenjsko dobo izdelka ter zmanjšajte nevarnost nesreč. Pooblaščeni serviser naj opravi popravila, za katera je zahtevano profesionalno osebje. Za več informacij se obrnite na najbližjega servisnega zastopnika.

Vzdrževalna dela opravite tako, kot piše v teh navodilih za uporabo. Zahtevnejše

Pri delu z rezalno opremo morate nositi močne zaščitne rokavice. Rezilo je izjemno ostro, zato lahko hitro pride do ureznin.

Za najboljše in najvarnejše delovanje morajo biti rezalni robovi ostri in čisti.

Ko izdelka ne uporabljate, morate izdelek, baterijo in polnilnik baterije hraniti ločeno v suhem, zaprtem in zaklenjenem prostoru. Otroci in osebe, katerim uporaba ni dovoljena, ne smejo imeti dostopa do izdelka, baterije ali polnilnika baterije. Montaža Uvod OPOZORILO: Preden sestavite izdelek, preberite poglavje o varnosti. OPOZORILO: Modela LC 141VLi in LC 141Li: Neželen vklop med sestavljanjem preprečite tako, da ključ obrnete v položaj 0, odstranite baterijo in počakate vsaj 5 sekund. Model LC 141C: Za preprečevanje neželenega vklopa med sestavljanjem odklopite napajalni kabel. Montaža ročice

1. Odprtine v ročaju poravnajte z odprtinami v

ročaj.(Sl. 34 ) Opomba: Ne pritrdite jih preveč na tesno, da ne bodo prenapete. Če so pletenice preveč napete, lahko pride do poškodb, ko ročaj preklopite v položaj za transport.

3. Pletenice ovijte okoli kavlja na spodnji strani ročaja.

(Sl. 35 ) Nastavitev višine ročice

3. Ročico lahko nastavite na 2 različni višini. Vijak

2. Vložek za mulčenje vstavite v izpustni kanal. Vložek

Delovanje Uvod OPOZORILO: Pred uporabo izdelka morate prebrati in razumeti poglavje o varnosti. Nastavitev kosilnice v delovni položaj Če je ročaj v transportnem položaju/položaju za skladiščenje (glejte Nastavitev kosilnice v transportni položaj na strani 473 ), opravite postopek za preklapljanje ročajev v delovni položaj.

1. Ročaj dvignite, dokler se spodnji del ročaja ne

navzgor proti ročaju, da se zaskočita.(Sl. 44 )

3. Zategnite gumbna vijaka.

4. Namestite zgornji ročaj in zategnite gumbna vijaka.

povečate višino rezanja.

(Sl. 47 ) Indikatorji LED Stanje baterije Vsi indikatorji LED svetijo Polna napolnjenost (75– 100 %) Svetijo indikatorji LED 1, 2 in 3 50–75-odstotna napolnje- nost Svetita indikatorji LED 1 in

2. Drugi konec napajalnega kabla polnilnika priklopite v

na polnilniku se vklopi, ko je baterija pravilno vstavljena v polnilnik.(Sl. 49 )

4. Ko se vsi indikatorji LED na bateriji vklopijo, je

baterija popolnoma napolnjena. Baterijo polnite največ 24 ur.

5. Polnilnik baterije iz stenske vtičnice izvlecite za vtič,

6. Odstranite baterijo iz polnilnika.

Stanje napolnjenosti baterije Litij-ionske baterije Husqvarna lahko polnite in uporabljate pri vseh nivojih napolnjenosti. Baterija se ne poškoduje. Napolnjenost popolnoma napolnjene baterije ne pada, če jo pustite v polnilniku.

71 - 005 - 18.05.2018Indikatorji LED Stanje napolnjenosti

4. Pritisnite gumb VKLOP/IZKLOP (A) na krmilni plošči

• Model LC 141VLi. Povlecite pogonsko ročico proti ročaju za sprostitev pogona.(Sl. 54 )

• Pritisnite + in – na krmilni plošči za nastavitev hitrosti pogona v 4 korakih.(Sl. 55 )

• Sprostite pogonsko ročico, da izklopite pogon, npr. ko ste blizu ovire. Za uporabo funkcije SavE Izdelek je opremljen s funkcijo varčevanja z baterijo (SavE), ki omogoča daljši čas delovanja.

1. Pritisnite gumb SavE (A) za začetek izvajanja

funkcije. Zelena LED (B) se izklopi. Funkcija SavE se samodejno izklopi, če je zaradi pogojev tal potrebna večja moč. Funkcija SavE se samodejno zažene, ko pogoji tal to dopuščajo. Funkcija visoke obremenitve Ko izdelek kosi dolgo ali mokro travo, motor samodejno poviša število vrtljajev. Motor znova preklopi v normalni način, ko višja obremenitev ni več potrebovana. Izklop izdelka Izdelek se samodejno izklopi po 10 minutah mirovanja. Pred zapuščanjem izdelka morate varnostni ključ obvezno obrniti v položaj 0.

1. Za izklop motorja sprostite ročico motorne zavore.

2. Pritisnite gumb VKLOP/IZKLOP (A) na krmilni plošči

in zelena LED (B) se izklopi.(Sl. 58 )

3. Odprite pokrov baterije in varnostni ključ obrnite v

4. Za odstranitev baterije pritisnite 2 gumba za

sprostitev baterije, nato pa jo izvlecite.(Sl. 60 )

5. Napolnite baterijo, če je izpraznjena. Za več

informacij glejte Polnjenje baterije na strani 468

Uporaba LC 141C) Izbira homologiranega kabla (LC 141C) Opomba: Združeno kraljestvo; dovoljena je samo uporaba podaljška 16M, priloženega izdelku ob dobavi. Za vse ostale trge glejte spodaj navedene informacije. Če uporabljate podaljške, morajo ti imeti najmanjši presek, naveden v spodnji tabeli: Napetost Dolžina kabla Presek 220–240 V/ 50 Hz Do 20 m 1,5 mm

• Kabli in podaljški so na voljo pri lokalni pooblaščeni servisni delavnici za izdelke podjetja Husqvarna za zunanjo uporabo.

• Uporabljajte samo podaljške, posebej zasnovane za zunanjo uporabo in skladne z eno od naslednjih specifikacij: Navadna guma (60245 IEC 53), navadni PVC (60227 IEC 53) ali navadni PCP (60245 IEC 57)

• Če je kabel poškodovan, ga mora zamenjati proizvajalec, pooblaščeni serviser ali ustrezno usposobljena oseba. S tem se izognete morebitnim nevarnostim. Zagon izdelka

1. Napajalni kabel priključite v vtičnico pod ročajem.(Sl.

1. Za izklop motorja sprostite ročico motorne zavore.

2. Napajalni kabel odklopite iz električne vtičnice in

nato še iz izdelka.(Sl. 66 )

• Vedno uporabljajte ostra rezila. Če uporabljate topo rezilo, bo trava pokošena neenakomerno, ob zarezah pa lahko postane tudi rumena. Ostro rezilo prav tako porabi manj energije kot topo rezilo.

• Ne odrežite več kot tretjino dolžine travnih bilk. Najprej kosite z visoko nastavitvijo višine košnje. Preglejte rezultat in nastavite višino košnje na ustrezno višino. Če je trava zelo visoka, vozite počasi in po potrebi kosite dvakrat.

• Vsakič kosite v različnih smereh, da se na travi ne bi pojavile črte. Vzdrževanje Uvod OPOZORILO: Pred izvajanjem vzdrževalnih del morate prebrati in razumeti poglavje o varnosti. Za servisiranje in popravila na izdelku posebno usposabljanje ni potrebno. Zagotavljamo, da vam bodo na voljo strokovna popravila in servisiranje. Če vaš prodajalec ni pooblaščen serviser, ga povprašajte, kje je naslednja najbližja pooblaščena servisna delavnica. Urnik vzdrževanja Izračunani intervali vzdrževanja veljajo za vsakodnevno uporabo izdelka. Intervali se spremenijo, če izdelka ne uporabljate vsakodnevno. Vzdrževalni posegi, označeni z *, veljajo za Varnostne naprave na izdelku na strani 463

Preverite, ali je polnilnik baterije poškodovan, in se prepričajte, da pravilno de- luje.

Preverite povezave med baterijo in izdelkom. Preverite tudi povezave med bater- ijo in polnilnikom baterije.

470 71 - 005 - 18.05.2018Izvajanje splošnih pregledov

• Prepričajte se, da so matice in vijaki na izdelku dobro priviti.

• Prepričajte se, da kabli na izdelku niso v položaju, v katerem bi se lahko poškodovali. Čiščenje izdelka

• Plastične dele čistite s čisto in suho krpo.

• Izdelka ne čistite z vodo. Voda lahko vdre v baterijo ali motor in povzroči kratki stik ali poškoduje izdelek.

• Izdelka ne čistite z visokotlačnim čistilnikom.

• Vode ne zlivajte neposredno na motor.

• S krtačo odstranite listje, travo in umazanijo. Čiščenje baterije in baterijskega polnilnika POZOR: Baterije ali polnilnika nikoli ne čistite z vodo.

• Površine baterije in polnilnika očistite z mehko in suho krpo. Kako pregledati rezalno opremo OPOZORILO: Modela LC 141VLi in LC 141Li: Za preprečevanje neželenega vklopa varnostni ključ obrnite v položaj "0", odstranite baterijo in počakajte najmanj 5 sekund. Model LC 141C: Za preprečevanje neželenega vklopa odklopite napajalni kabel. OPOZORILO: Pri vzdrževanju rezalne opreme uporabite zaščitne rokavice. Rezilo je izjemno ostro, zato lahko hitro pride do ureznin.

Opomba: Rezilo morate po brušenju postaviti v ravnovesje. Izdelek peljite na servisni center, da rezilo nabrusijo, zamenjajo in uravnovesijo. Če trčite ob oviro in se izdelek ustavi, zamenjajte poškodovano rezilo. Pooblaščena servisna delavnica naj oceni, ali lahko rezilo izostrijo ali pa ga je treba zamenjati. Odstranitev in zamenjava rezila

7. Prepričajte se, da je rezilo poravnano s središčem

Temperatura v delovnem okolju je previsoka ali prenizka Baterijo uporabljajte v okolju s temperaturami med –10 °C in 40 °C. Prenapetost Preverite, ali je napetost omrežja enaka napetosti, navedeni na tipski ploščici izdelka. Odstranite baterijo iz polnilnika. Počakajte 5 se- kund in baterijo poskusite napolniti znova. Če se napaka ponavlja, se obrnite na pooblaščenega servisnega zastopnika. Indikator LED za napa- ko sveti Prevelika razlika med celicami (1 V). Obrnite se na pooblaščenega servisnega zastop- nika. Polnilnik baterije LED na polnilniku ba- terije Možne napake Možen postopek Indikator LED za na- pako utripa Temperatura v delovnem okolju je previsoka ali prenizka Polnilnik baterije uporabljajte v okolju s temperaturami med 5 °C in 40 °C. Indikator LED za na- pako sveti Obrnite se na pooblaščenega servisnega zastopnika Kontrolna plošča Za težave, ki niso krite v tem poglavju, se obrnite za servisnega zastopnika. Tipkovnica Možne napake Možen ukrep Dioda LED za napako utripa Motor preobremenjen Dvig višine košnje. Glejte Nastavitev višine košnje na strani 468

Število vrtljajev motorja pade preveč in motor se izklopi Krmilnik motorja je prevroč Izklopite motor in počakajte, da se ohladi Rezilo je blokirano Neželen vklop preprečite tako, da varnostni ključ obrnete v položaj 0, odstranite baterijo in počakate vsaj 5 sekund. Prepričajte se, da se lahko rezilo neovirano vrti. Če se napaka ponavlja, se obrnite na pooblaščenega servisnega zastopnika Napaka baterije ali baterija ne oddaja signala Baterijo pravilno vstavite v izdelek in preverite priključek baterije. Če indikator LED za napako utripa, glejte Baterija na strani 471

Napaka priključka baterije Preverite priključek baterije 472 71 - 005 - 18.05.2018Transport skladiščenje in odstranitev Nastavitev kosilnice v transportni položaj

1. Odstranite zbiralnik za travo, če je nameščen.

2. Sprostite gumbna vijaka na zgornjem delu ročaja in

ročaj preklopite navzdol.(Sl. 70 )

3. Sprostite spodnja gumbna vijaka.

• Za vstavljene litij-ionske baterijske enote veljajo zahteve zakonodaje o nevarnem blagu.

• Pri transportu v komercialne namene morate upoštevati posebne zahteve, navedene na pakiranju in nalepkah.

• Pri pripravi izdelka za transport morate upoštevati uredbe za ravnanje z nevarnimi materiali. Veljajo lokalni predpisi.

• Baterijo pri prevozu vedno odstranite.

• Na priključke baterije namestite izolacijski trak in se prepričajte, da se baterija med transportom ne more premikati.

• Med izdelek pritrdite. Skladiščenje

• Baterijo pri skladiščenju vedno odstranite.

• Za preprečevanje nesreč baterija med skladiščenjem ne sme biti priklopljena.

• Med shranjevanjem baterijo odstranite iz polnilnika.

• Baterijske ne shranjujte na mestu, kjer je lahko prisotna statična elektrika. Baterije ne shranjujte v kovinski škatli.

• Baterijo hranite v prostoru s temperaturo med 5 °C in 25 °C, ki je zaščiten pred neposredno sončno svetlobo.

• Polnilnik baterije hranite v prostoru s temperaturo med 5 °C in 45 °C, ki je zaščiten pred neposredno sončno svetlobo.

• Pred dolgotrajnejšim skladiščenjem mora biti baterija napolnjena med 30 % in 50 %.

• Izdelek, baterijo in polnilnik hranite v zaklenjenem prostoru, do katerega otroci in nepooblaščene osebe nimajo dostopa.

• Pred dolgotrajnejšim skladiščenjem izdelek očistite in opravite popoln servis. Odlaganje Simboli na izdelku ali njegovi embalaži opozarjajo, da izdelka ne smete obravnavati kot gospodinjskega odpadka. Odnesti ga je treba v ustrezno zbirališče, kjer bodo poskrbeli za recikliranje električnih in elektronskih naprav. Z zagotavljanjem pravilne obravnave izdelka boste pomagali preprečiti njegov morebiten škodljiv učinek na okolje in ljudi, do katerega bi lahko prišlo, kot posledica nepravilnega upravljanja z odpadki. Podrobnejše informacije o recikliranju tega izdelka lahko dobite v svoji občini, v komunalnem podjetju ali v trgovini, kjer ste ga kupili. (Sl. 73 ) Tehnični podatki Tehnični podatki LC 141VLi, LC 141Li LC 141VLi LC 141Li Motor rezalne enote Tip motorja BLDC (brez krtač) 36 V BLDC (brez krtač) 36 V Št. vrt. motorja – SavE, vrt/min 2700 2700 Št. vrt. motorja – nazivno, vrt/min 3100 3100 Št. vrt. motorja – visoka obremenitev, vrt/min 3700 3700 Najvišja izhodna moč motorja v kW 0,8 0,8 Nazivna izhodna moč motorja v kW 0,55 0,55 Pogonski motor

Nivo zvočnega tlaka pri ušesu operaterja, dB(A) 83 83 Jakost vibracij

Za čim boljše rezultate in zmogljivost je priporočena uporaba baterije Husqvarna BLi200.

Emisije hrupa v okolju, merjene kot moč zvoka (L

Zabeleženi podatki za zvočni tlak imajo tipično statistično razpršitev (standardni odklon) 1,2 dB(A).

Zabeleženi podatki za raven vibracij imajo tipično statistično razpršitev (standardni odklon) 0,2 m/s

Nivo zvočnega tlaka pri ušesu operaterja, dB(A) 83 Jakost vibracij

Emisije hrupa v okolju, merjene kot moč zvoka (L

Zabeleženi podatki za zvočni tlak imajo tipično statistično razpršitev (standardni odklon) 1,2 dB(A).

Zabeleženi podatki za raven vibracij imajo tipično statistično razpršitev (standardni odklon) 0,2 m/s

• z dne 8. junija 2011 o omejevanju uporabe nekaterih nevarnih snovi v električni in elektronski opremi, 2011/65/EU

• z dne 17. maja 2006, ki se nanaša na stroje, 2006/42/ES

• z dne 26. februarja 2014 o elektromagnetni združljivosti 2014/30/EU

• z dne 8. maja 2000 o emisijah hrupa v okolje 2000/14/ES Za informacije v zvezi z emisijo hrupa glejte poglavje "Tehnični podatki". Uporabljeni so naslednji standardi: EN 60335-1:2012+A11:2014, EN 60335-2-77:2010, EN 62233:2008, EN 55014-1:2006/+A1:2009/+A2:2011, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013 Priglašeni organ: 0359, Intertek Testing & Certification Ltd., 58 Jinfeng Road, Yuyao, Zhejiang 315403, P.R. China je opravil oceno skladnosti v skladu s Prilogo VI k Direktivi 2000/14/ES in izdal certifikat s številko:71225 Huskvarna, 2016-10-31 Claes Losdal, Vodja oddelka ta razvoj vrtne opreme (pooblaščeni zastopnik družbe Husqvarna AB in odgovorni za sestavo tehnične dokumentacije) Izjava ES o skladnosti Husqvarna AB, SE-561 82 Huskvarna, Sweden, tel: +46-36-146500, izjavlja, da so kosilnice Husqvarna LC 141C od serijske številke 15XXXXXXX dalje skladne z zahtevami DIREKTIVE SVETA:

• z dne 8. junija 2011 o omejevanju uporabe nekaterih nevarnih snovi v električni in elektronski opremi, 2011/65/EU

• z dne 17. maja 2006, ki se nanaša na stroje, 2006/42/ES

• z dne 26. februarja 2014 o elektromagnetni združljivosti 2014/30/EU

3. Utičnica kabla za napajanje

4. Držač kabla za napajanje

• Očistite plastične delove čistom i suvom krpom.
