BEDIENUNGSANLEITUNG LC 141VLI HUSQVARNA

1. Motorbremsehåndtag

1. Motorbremsehåndtag

1. Motorbremsengriff

3. Antriebsgriff (LC 141VLi)

6. EIN-/AUS-Schalter

9. Akkuladestandsanzeige

10. Warnanzeige (FEHLER-LED)

11. Taste Drehzahl verringern (LC 141VLi)

12. Geschwindigkeitsanzeige (LC 141VLi)

13. Taste Drehzahl erhöhen (LC 141VLi)

19. Schnitthöhenhebel

22. Mulcheinsatz für LC 141VLi (Zubehör)

23. Mulcheinsatz für LC 141Li (Zubehör)

24. Ladegerät (Zubehör)

26. Bedienungsanleitung

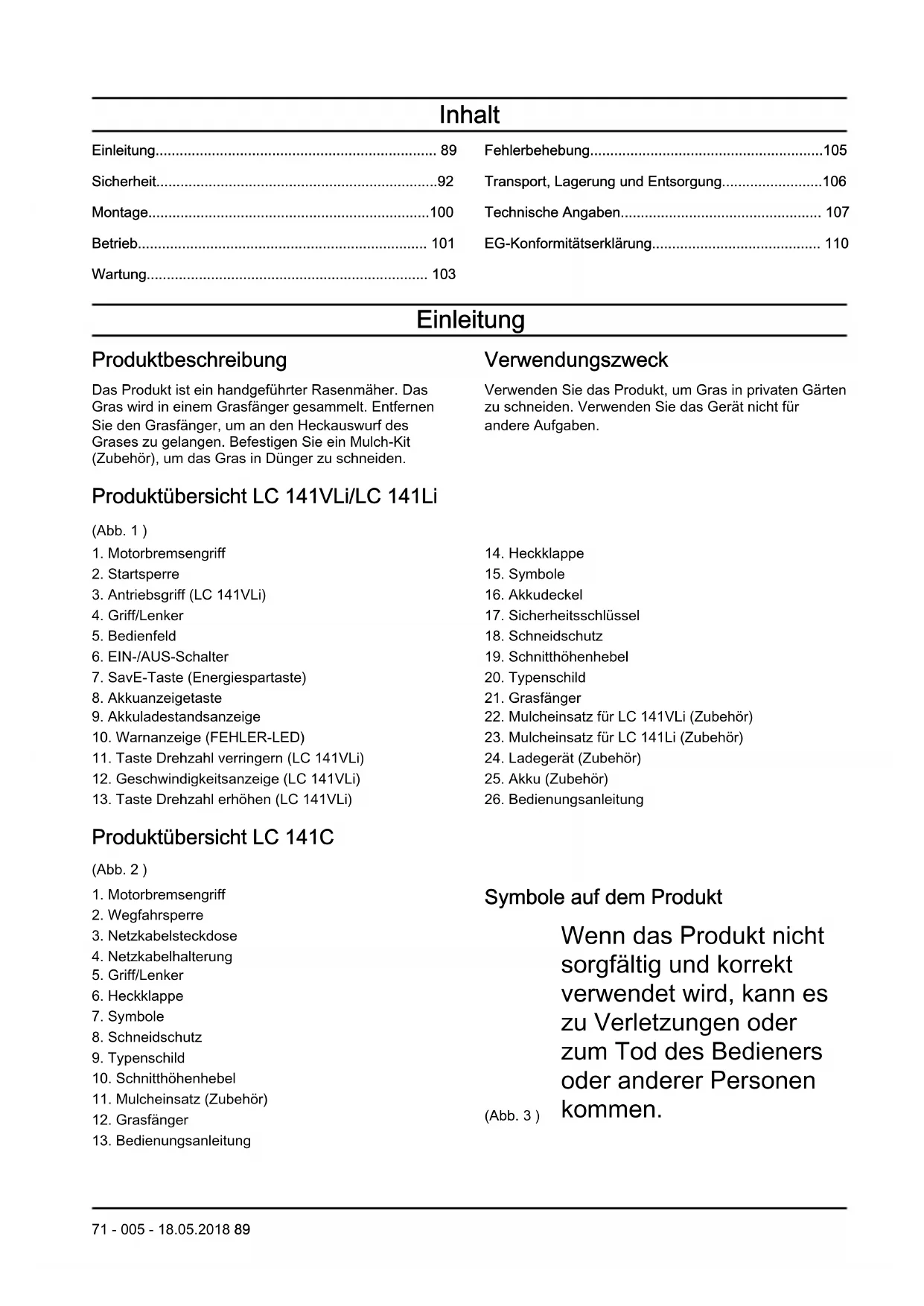

Produktübersicht LC 141C (Abb. 2 )

1. Motorbremsengriff

3. Netzkabelsteckdose

4. Netzkabelhalterung

10. Schnitthöhenhebel

11. Mulcheinsatz (Zubehör)

13. Bedienungsanleitung

Symbole auf dem Produkt (Abb. 3 ) Wenn das Produkt nicht sorgfältig und korrekt verwendet wird, kann es zu Verletzungen oder zum Tod des Bedieners oder anderer Personen kommen.

71 - 005 - 18.05.2018 89(Abb. 4 )

Lesen Sie die Bedienungsanleitung und machen Sie sich mit den Anweisungen vertraut, bevor Sie das Gerät verwenden. (Abb. 5 ) Andere Personen oder Tiere müssen sich in sicherem Abstand vom Arbeitsbereich befinden. (Abb. 6 ) Achten Sie auf hochgeschleuderte und abprallende Gegenstände. (Abb. 7 ) Warnung: Halten Sie Hände und Füße von der rotierenden Rasenmäherklinge fern. (Abb. 8 ) Warnung: Halten Sie Hände und Füße von rotierenden Teilen fern. (Abb. 9 ) Entfernen Sie den Sicherheitsschlüssel, bevor Sie Wartungsarbeiten am Gerät durchführen. (Modell LC 141VLi/ LC 141Li) (Abb. 10 ) Trennen Sie vor Wartungsarbeiten das Gerät vom Stromnetz. (Modell LC 141C) (Abb. 11 ) IPX1 – Das Gerät ist gegen Tropfwasser geschützt (Modell LC 141VLi/LC 141Li) (Abb. 12 ) IPX4 – Das Gerät ist gegen Spritzwasser geschützt (Modell LC 141C) (Abb. 13 ) Schützen Sie das Gerät vor Regen (Modell LC 141VLi/LC 141Li) (Abb. 14 ) Warnung: Mähen Sie nicht über das Netzkabel. Dies kann zu einem elektrischen Schlag und Schäden am Gerät führen. (Modell LC 141C) (Abb. 15 ) Dieses Produkt stimmt mit den geltenden CE- Richtlinien überein. (Abb. 16 ) Umweltbelastende Geräuschemissionen gemäß der Richtlinie der Europäischen Gemeinschaft. Die Emission des Gerätes ist im Abschnitt „Technische Daten“ und auf dem Geräteschild angegeben. (Abb. 17 ) Gleichstrom 36 V (Abb. 18 ) Doppelt isoliert 90 71 - 005 - 18.05.2018(Abb

19 ) Recyceln Sie dieses Gerät an einer Recy- clingstation für elektrische und elektronische Geräte. (nur für Europa) (Abb

20 ) Startvorgang Modell LC 141VLi/ LC 141Li: drücken Sie den EIN-/AUS- Schalter, lösen Sie die Weg- fahrsperre, drücken Sie den Motor- bremsgriff nach unten. (Abb. 21 ) Startvorgang Modell: lösen Sie die Startsperre, drücken Sie den Motorbremsengriff nach unten.LC 141C (Abb. 22 ) Lassen Sie den Motorbremsengriff bis zum Stopp los. (Abb. 23 ) Langsam (Abb. 24 ) Schnell Hinweis: Sonstige Symbole/Aufkleber am Gerät beziehen sich auf Zertifizierungsanforderungen, die in bestimmten Ländern gelten. Symbole auf dem Akku und/oder auf dem Ladegerät (Abb

25 ) Recyceln Sie dieses Gerät an einer Recy- clingstation für elektrische und elektronische Geräte. (nur für Europa) (Abb. 26 ) Störungsfreier Transformator. (Abb. 27 ) Das Akkuladegerät darf nur in geschlossenen Räumen benutzt und aufbewahrt werden. (Abb. 28 ) Doppelt isoliert Produkthaftung Im Sinne der Produkthaftungsgesetze übernehmen wir keine Haftung für Schäden, die unser Gerät verursacht, wenn...

• das Gerät nicht ordnungsgemäß repariert wurde.

• das Gerät mit Teilen repariert wurde, die nicht vom Hersteller stammen oder vom Hersteller zugelassen sind.

• ein Zubehörteil mit dem Gerät verwendet wird, das nicht vom Hersteller stammt oder vom Hersteller zugelassen ist.

• das Gerät nicht bei einem autorisierten Service Center oder von einem zugelassenen Fachmann repariert wurde.

71 - 005 - 18.05.2018

91Sicherheit Sicherheitsdefinitionen Warnungen, Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonders wichtige Teile der Bedienungsanleitung hinzuweisen. WARNUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Verletzung oder Tod des Bedieners oder anderer Personen besteht. ACHTUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Schäden am Gerät, an anderen Materialien oder in der Umgebung besteht. Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind. Allgemeine Sicherheitshinweise WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

Dieses Produkt ist gefährlich, wenn es falsch verwendet wird oder wenn Sie nicht vorsichtig sind. Wenn die Sicherheitshinweise nicht befolgt werden, kann es zu Verletzungen oder zum Tod führen.

Dieses Gerät erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr von Situationen, die zu schweren oder tödlichen Verletzungen führen können, zu reduzieren, sollten Personen mit einem medizinischen Implantat vor der Nutzung dieses Geräts ihren Arzt und den Hersteller des Implantats konsultieren.

Lassen Sie immer Vorsicht walten und arbeiten Sie mit gesundem Menschenverstand. Wenn Sie nicht sicher sind, wie Sie das Produkt in einer besonderen Situation betreiben müssen, hören Sie auf und sprechen Sie mit Ihrem Husqvarna Händler, bevor Sie fortfahren.

Denken Sie daran, dass der Bediener für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

Halten Sie das Produkt sauber. Stellen Sie sicher, dass Sie die Zeichen und Abziehbilder deutlich lesen können.

Lassen Sie keine Person das Produkt verwenden, es sei denn, Sie haben vorher sichergestellt, dass die Person den Inhalt der Bedienungsanleitung gelesen und verstanden hat.

Lassen Sie nicht zu, dass Kinder das Gerät verwenden.

Erlauben Sie nicht, dass Personen ohne Kenntnis der Anweisungen das Gerät bedienen.

Stellen Sie sicher, dass Personen mit verminderter physischer oder psychischer Leistungsfähigkeit dieses Gerät nicht unbeobachtet verwenden. Es muss immer ein verantwortlicher Erwachsener anwesend sein.

Benutzen Sie das Produkt nicht, wenn Sie müde oder krank sind oder unter Einfluss von Alkohol, Drogen oder Medikamenten stehen. Dies wirkt sich negativ auf Ihre Sehkraft, Ihre Wachsamkeit sowie Ihr Koordinations- und Urteilsvermögen aus.

Verwenden Sie das Produkt nicht, wenn es defekt ist.

Verändern oder verwenden Sie dieses Produkt nicht, wenn es möglich ist, dass andere es verändert haben. Sicherheit im Arbeitsbereich WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

Entfernen Sie Gegenstände wie Äste, Zweige und Steine aus dem Arbeitsbereich, bevor Sie das Produkt verwenden.

Gegenstände, die auf die Schneidausrüstung treffen, können herausgeschleudert werden und Personen und Gegenständen Schaden zufügen. Halten Sie andere Personen und Tiere in einem sicheren Abstand zum Produkt.

Benutzen Sie das Produkt niemals bei schlechtem Wetter wie Nebel, Regen, starkem Wind, intensiver Kälte und bei der Gefahr eines Blitzeinschlags. Die Verwendung des Produkts bei schlechtem Wetter oder an feuchten oder nassen Stellen ist anstrengend. Schlechtes Wetter kann gefährliche Zustände wie rutschige Oberflächen verursachen.

Achten Sie auf Personen, Gegenstände und Situationen, die einen sicheren Betrieb des Produkts verhindern könnten.

Achten Sie auf Hindernisse wie Wurzeln, Steine, Zweige, Löcher und Gräben. Langes Gras kann Hindernisse verdecken.

Das Mähen von Gras an Steigungen kann gefährlich sein. Verwenden Sie das

71 - 005 - 18.05.2018

93Produkt nicht in einem Gelände mit einer Neigung von mehr als 15°.

Betreiben Sie das Produkt quer zum Hang. Bewegen Sie sich nicht nach oben und nach unten.

Seien Sie vorsichtig, wenn Sie um versteckte Ecken oder Objekte herum fahren, die Ihre freie Sicht verhindern. Arbeitssicherheit WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

Verwenden Sie dieses Produkt nur zum Mähen von Rasenflächen. Es ist nicht erlaubt, das Produkt für andere Aufgaben zu verwenden.

Benutzen Sie eine persönliche Schutzausrüstung. Siehe Persönliche Schutzausrüstung auf Seite 95

Verwenden Sie das Produkt nicht im Regen oder in feuchter Umgebung. Das Risiko eines elektrischen Schlags wird erhöht, wenn Wasser in das Gerät eindringt.

Starten Sie das Produkt nicht, bevor die Klinge und alle Abdeckungen korrekt befestigt sind. Eine falsch befestigte Klinge kann sich lösen und Personenschaden verursachen.

Stellen Sie sicher, dass die Klinge nicht auf Gegenstände wie Steine und Wurzeln trifft. Dies kann die Klinge beschädigen und die Motorwelle verbiegen. Eine verbogene Achse führt zu starken Vibrationen und birgt ein hohes Risiko, dass die Klinge sich löst.

Wenn die Klinge auf ein Objektiv trifft oder Vibrationen auftreten, müssen Sie das Produkt sofort abstellen. Halten Sie den Motor an, drehen Sie den Sicherheitsschlüssel auf „0“ und entfernen Sie den Akku (Modell LC 141VLi und LC 141Li) bzw. ziehen Sie das Netzkabel ab (Modell LC 141C). Untersuchen Sie das Produkt auf beschädigte Teile. Reparieren Sie Schäden oder lassen Sie einen autorisierten Kundendienst die Reparatur durchführen.

Befestigen Sie den Motorbremsbügel niemals fest am Griff, wenn der Motor läuft.

Stellen Sie das Produkt auf eine stabile, flache Oberfläche und starten Sie es. Stellen Sie sicher, dass die Klinge nicht

71 - 005 - 18.05.2018den Boden oder ein anderes

Bleiben Sie immer hinter dem Produkt, wenn Sie es betreiben.

Lassen Sie alle Räder auf dem Boden bleiben und halten Sie den Griff mit 2 Händen, wenn Sie das Produkt betreiben. Halten Sie Hände und Füße von den rotierenden Rasenmäherklingen fern.

Kippen Sie das Produkt nicht, wenn der Motor läuft.

Seien Sie vorsichtig, wenn Sie das Produkt nach hinten ziehen.

Heben Sie das Produkt nicht hoch, wenn der Motor läuft. Wenn Sie das Gerät anheben müssen, schalten Sie zuerst den Motor aus, drehen Sie den Sicherheitsschlüssel auf „0“ und entfernen Sie den Akku (Modell LC 141VLi und LC 141Li) bzw. ziehen Sie das Netzkabel ab (Modell LC 141C).

Gehen Sie nicht rückwärts, wenn Sie das Produkt betreiben.

Stellen Sie den Motor ab, wenn Sie sich über Bereiche ohne Gras bewegen, zum Beispiel Wege aus Kies, Stein und Asphalt.

Rennen Sie nicht mit dem Produkt, wenn der Motor läuft. Gehen Sie immer, wenn Sie das Produkt benutzen.

Stellen Sie den Motor ab, bevor Sie die Schnitthöhe verändern. Verändern Sie die Einstellungen niemals, wenn der Motor läuft.

Lassen Sie das Produkt niemals aus den Augen, wenn der Motor läuft. Stellen Sie den Motor ab und stellen Sie sicher, dass sich die Schneidausrüstung nicht dreht. Sicherheitshinweise für den Betrieb Persönliche Schutzausrüstung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

Die persönliche Schutzausrüstung kann Verletzungen nicht vollständig vermeiden, vermindert aber den Umfang der Verletzungen und Schäden bei einem Unfall. Lassen Sie sich von Ihrem Händler bei der Auswahl der richtigen Ausrüstung unterstützen.

Tragen Sie rutschfeste Sicherheitsstiefel oder - schuhe. Verwenden Sie keine offenen Schuhe, und gehen Sie nicht barfuß.

71 - 005 - 18.05.2018

95• Tragen Sie schwere, lange Hosen.

Tragen Sie bei Bedarf Schutzhandschuhe, beispielsweise bei der Montage, der Untersuchung oder der Reinigung der Schneidausrüstung. Sicherheitsvorrichtungen am Gerät WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Benutzen Sie kein Gerät mit defekten Sicherheitsvorrichtungen.

• Führen Sie regelmäßig eine Überprüfung der Sicherheitsvorrichtungen durch. Wenn die Sicherheitsvorrichtungen defekt sind, wenden Sie sich an Ihre Husqvarna-Servicewerkstatt. Schneidschutz

• Untersuchen Sie die Schneidewerkabdeckung, um sicherzustellen, dass es keine Beschädigungen wie zum Beispiel Risse gibt. Motorbremsbügel Der Motorbremsbügel stoppt den Motor. Wenn der Motorbremsbügel losgelassen wird, stoppt der Motor. Um eine Prüfung der Motorbremse durchzuführen, starten Sie den Motor und lassen dann den Motorbremsbügel los. Wenn der Motor nicht innerhalb von 3 Sekunden stoppt, lassen Sie die Motorbremse von einer autorisierten Husqvarna Servicewerkstatt einstellen. (Abb. 29 ) Sicherheitsschlüssel (Modelle LC 141VLi und LC 141Li) Der Sicherheitsschlüssel befindet sich unter der Akkuabdeckung. Mit dem Sicherheitsschlüssel wird der Akku angeschlossen, der den Motor mit Strom versorgt.

• Starten und stoppen Sie den Motor, um den Sicherheitsschlüssel zu kontrollieren.

• Wenn der Sicherheitsschlüssel ordnungsgemäß funktioniert, startet der Motor nur, wenn der Schlüssel auf Position „1“ steht. (Abb. 30 ) So überprüfen Sie die Startsperre Führen Sie eine Prüfung der Startsperre durch, um sicherzustellen, dass diese den Betrieb des Motors verhindert.

1. Ziehen Sie den Motorbremsbügel in die Richtung

des Lenkers. Die Startsperre stoppt die Bewegung.

2. Drücken Sie die Startverzögerung heraus.(Abb. 31 )

3. Lösen Sie die Startsperre und stellen Sie sicher,

dass sie sich zurück in die Ausgangsstellung bewegt. Verwendung des Netzkabelhalters (Modell LC 141C) Der Netzkabelhalter reduziert die Belastung für Steckdose und Netzkabel. Der Netzkabelhalter verringert auch das Risiko eines Sturzes.

1. Biegen Sie das Netzkabel in eine kleine Schleife.

2. Legen Sie die Schleife in die Öffnung im

3. Legen Sie die Schleife um den Haken.

4. Ziehen Sie am Netzkabel, um die Schleife am Haken

enger zu ziehen.(Abb. 32 ) Sicherer Umgang mit Akkus WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

Verwenden Sie die wiederaufladbaren Akkus von Husqvarna nur als Stromversorgung für zugehörige Husqvarna Produkte. Um Verletzungen zu vermeiden, verwenden Sie den Akku nicht zur Energieversorgung anderer Geräte.

Verwenden Sie keine nicht aufladbaren Akkus.

Es besteht die Gefahr von elektrischen Schlägen. Verbinden Sie die Batterieklemmen nicht mit Schlüsseln, Münzen, Schrauben oder anderen

71 - 005 - 18.05.2018metallischen Gegenständen.

Dadurch kann es zu einem Kurzschluss des Akkus kommen.

Legen Sie keine Gegenstände in die Luftschlitze des Akkus.

Halten Sie den Akku von direkter Sonneneinstrahlung, Hitze oder offenem Feuer fern. Der Akku kann explodieren und Verbrennungen und/oder chemische Verbrennungen verursachen.

Halten Sie den Akku von Regen und Feuchtigkeit fern.

Halten Sie den Akku von Mikrowellen und hohem Druck fern.

Versuchen Sie nicht, den Akku zu zerlegen oder aufzubrechen.

Wenn aus dem Akku Flüssigkeit austritt, vermeiden Sie Haut- oder Augenkontakt mit dieser. Sollten Sie dennoch mit der Flüssigkeit in Berührung gekommen sein, reinigen Sie den Bereich mit ausreichend Wasser und suchen Sie medizinische Hilfe auf.

Der Akku darf nur bei Temperaturen zwischen ‐ 10 und 40 °C verwendet werden.

Reinigen Sie weder den Akku noch das Ladegerät mit Wasser. Siehe So reinigen Sie den Akku und das Ladegerät auf Seite 104

Verwenden Sie keine fehlerhaften oder beschädigten Akkus.

Lagern Sie Akkus getrennt von Metallgegenständen wie Nägeln, Münzen und Schmuck. Sicherer Umgang mit dem Ladegerät WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

Verwenden Sie die QC Ladegeräte nur zum Laden von Husqvarna Akkus.

Stromschlag- oder Kurzschlussgefahr. Legen Sie keine Gegenstände in die Luftschlitze des Ladegeräts. Das Ladegerät nicht zerlegen. Verbinden Sie die Anschlüsse des Ladegeräts nicht mit Metallgegenständen. Verwenden Sie eine geprüfte Netzsteckdose.

Dieses Gerät erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver medizinischer

71 - 005 - 18.05.2018

97Implantate auswirken. Um die Gefahr von Situationen, die zu schweren oder tödlichen Verletzungen führen können, auszuschließen, sollten Personen mit einem medizinischen Implantat vor der Nutzung dieses Gerätes ihren Arzt und den Hersteller des Implantats konsultieren.

Prüfen Sie regelmäßig, dass das Netzkabel des Akkuladegeräts nicht beschädigt ist und dass keine Risse vorhanden sind.

Heben Sie das Ladegerät nicht am Netzkabel an. Um das Ladegerät von der Steckdose zu trennen, ziehen Sie am Netzstecker. Ziehen Sie nicht am Netzkabel.

Achten Sie darauf, dass Netzkabel und Verlängerungskabel nicht mit Wasser, Öl oder scharfen Kanten in Berührung kommen. Achten Sie darauf, dass die Kabel nicht in Türen, Zäunen o. ä. eingeklemmt werden. Es besteht sonst die Gefahr, dass das Ladegerät unter Strom gestellt wird.

Reinigen Sie das Ladegerät nicht mit Wasser.

Das Akkuladegerät kann von Kindern ab 8 Jahren sowie von Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten bzw. Personen ohne jegliche Erfahrung oder Kenntnisse verwendet werden, wenn sie beaufsichtigt werden oder ihnen die sichere Verwendung des Ladegeräts ausführlich erklärt wurde und sie sich der Gefahren bewusst sind. Kinder dürfen nicht mit dem Ladegerät spielen. Die Reinigung und Wartung durch den Anwender darf nicht von Kindern ohne Aufsicht durchgeführt werden.

Setzen Sie keine nicht wiederaufladbaren Akkus in das Ladegerät ein.

Das Ladegerät darf nicht in der Nähe von entflammbaren Materialien oder Materialien, die Korrosion verursachen können, verwendet werden. Das Ladegerät darf nicht abgedeckt werden. Bei Rauchentwicklung oder Feuer muss der Stecker des Ladegeräts sofort aus der Steckdose gezogen werden.

Verwenden Sie keine fehlerhaften oder beschädigten Ladegeräte.

Laden Sie den Akku nur in geschlossenen Räumen an

71 - 005 - 18.05.2018einem Ort mit guter

Luftzirkulation und ohne direkte Sonneneinstrahlung. Auf keinen Fall Akkus in feuchter Umgebung laden. Netzkabelsicherung Für Modell LC 141C.

Die Verwendung einer Fehlerstromschutzvorrichtung (FI) mit einem Auslösestrom von höchstens 30 mA wird empfohlen. Auch bei installiertem FI-Schutzschalter kann eine 100 %-ige Sicherheit nicht garantiert werden, weshalb immer sichere Arbeitsmethoden befolgt werden müssen. Überprüfen Sie den FI- Schutzschalter bei jeder Verwendung.

Trennen Sie das Kabel sofort von der Stromversorgung, wenn das Netzkabel eingeschnitten oder die Isolierung beschädigt ist.

Berühren Sie das eingeschnittene oder beschädigte Elektrokabel erst, wenn es von der Stromversorgung getrennt wurde.

Reparieren Sie kein eingeschnittenes oder beschädigtes Netzkabel. Ersetzen Sie es durch ein neues. Sicherheitshinweise für die Wartung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

Für Modelle LC 141VLi und LC 141Li: Um ein unbeabsichtigtes Starten während der Wartung zu vermeiden, drehen Sie den Sicherheitsschlüssel auf 0 und nehmen Sie den Akku heraus. Warten Sie mindestens 5 Sekunden, bevor Sie mit der Wartung beginnen.

Für Modell LC 141C: Ziehen Sie das Netzkabel ab, um ein versehentliches Starten während der Wartungsarbeiten zu verhindern.

Führen Sie die Wartungsarbeiten zur Erhöhung der Lebensdauer des Produkts und Verringerung der Unfallgefahr ordnungsgemäß aus. Lassen Sie professionelle Reparaturarbeiten von einer zugelassenen Servicewerkstatt durchführen. Weitere Informationen erhalten Sie von Ihrer Servicewerkstatt.

71 - 005 - 18.05.2018

99• Führen Sie die Wartung nur gemäß dieser Betriebsanleitung durch. Größere Eingriffe sind von einer zugelassenen Servicewerkstatt auszuführen.

Tragen Sie beim Umgang mit der Schneidausrüstung schwere Arbeitshandschuhe. Die Klinge ist sehr scharf und man schneidet sich sehr leicht.

Halten Sie die Schnittkanten sauber und scharf für die beste und sicherste Leistung.

Ihre Servicewerkstatt sollte das Gerät regelmäßig überprüfen und notwendige Einstellungen und Reparaturen vornehmen.

Ersetzen Sie beschädigte, abgenutzte oder defekte Teile.

Befolgen Sie die Anweisungen für das Auswechseln von Zubehörteilen. Verwenden Sie nur Zubehör vom Gerätehersteller.

Wenn es nicht in Betrieb ist, bewahren Sie Produkt, Akku und Ladegerät getrennt an einem trockenen und abgeschlossenen Ort auf. Achten Sie darauf, dass Kinder und unbefugte Personen keinen Zugriff auf das Produkt, den Akku oder das Ladegerät haben. Montage Einleitung WARNUNG: Lesen Sie das Kapitel über Sicherheit vor der Montage des Produkts. WARNUNG: Für Modelle LC 141VLi und LC 141Li: Um ein unbeabsichtigtes Starten bei der Montage zu verhindern, drehen Sie den Sicherheitsschlüssel auf 0, entfernen Sie den Akku und warten Sie mindestens 5 Sekunden. Für Modell LC 141C: Ziehen Sie das Netzkabel ab, um ein versehentliches Starten während der Montage zu verhindern. Für die Montage des Griffs

1. Richten Sie die Schraublöcher im Handgriff an den

Löchern am unteren Griff aus, und befestigen Sie die Schrauben, Unterlegscheiben und Knöpfe. Ziehen Sie die Knöpfe vollständig fest.(Abb. 33 )

2. Befestigen Sie die Kabel über die Kabelhalter am

Griff.(Abb. 34 ) Hinweis: Stellen Sie sicher, dass die Spannung in den Kabeln nicht zu hoch ist. Eine zu hohe Spannung kann zu Schäden am Kabel führen, wenn sich der Griff in der Transportposition befindet.

3. Legen Sie das Kabel um den Haken an der

Unterseite des Griffs.(Abb. 35 ) So stellen Sie die Handgriffhöhe ein

1. Lösen Sie die unteren Drehknöpfe.(Abb. 36 )

2. Entfernen Sie links und rechts den Knopf, die

Unterlegscheibe und die Schraube.

3. Der Griff kann auf 2 verschiedene Höhen eingestellt

werden. Setzen Sie die Schraube in eine der beiden Bohrungen auf der linken und der rechten Seite. (Abb. 37 )

4. Befestigen Sie die Schrauben, Unterlegscheiben und

5. Bewegen Sie die Flügelmuttern nach oben in

Richtung Griff, bis Sie den Anschlag erreichen und ein Klicken hören. Ziehen Sie die Knöpfe vollständig fest.(Abb. 38 ) 100 71 - 005 - 18.05.2018So montieren Sie den Grasfänger

1. Drücken Sie die beiden Transportabdeckungen nach

außen und unten.(Abb. 39 )

2. Befestigen Sie den oberen Teils des Grasfängers

am unteren Teil des Grasfängers. Befestigen Sie den Grasfängerrahmen mit den Klammern.(Abb. 40 )

3. Heben Sie die hintere Abdeckung an.

4. Befestigen Sie die Haken am Grasfänger an der

Oberkante des Chassis.(Abb. 41 ) So montieren Sie den Mulchsatz

1. Heben Sie die hintere Abdeckung an, und entfernen

2. Setzen Sie den Mulcheinsatz in den

Grasaustrittskanal. Der Mulcheinsatz Typ A ist für LC 141Li und LC 141C. Typ B ist für LC 141VLi. (Abb. 42 )

3. Schließen Sie die hintere Abdeckung.

4. Ersetzen Sie das Mähmesser durch das Kombi-

Mähmesser, siehe So entfernen und tauschen Sie die Klinge auf Seite 105

Betrieb Einleitung WARNUNG: Vor dem Betrieb des Gerätes müssen Sie die Sicherheitsinformationen lesen und verstehen. So bringen Sie das Gerät in die Betriebsposition Wenn sich der Griff in der Transport- und Lagerposition (siehe So bringen Sie das Gerät in die Transportposition auf Seite 106 ) befindet, befolgen Sie die nachstehenden Schritte, um den Griff in die Betriebsposition zu bringen.

1. Heben Sie den Griff an, bis der untere Griff in die

Betriebsposition einrastet.(Abb. 43 )

2. Bewegen Sie die unteren Knöpfe nach oben in

Richtung Griff, bis Sie den Anschlag erreichen und ein Klicken hören.(Abb. 44 )

3. Drehknöpfe anziehen.

4. Heben Sie den oberen Griff an und ziehen Sie die

Knöpfe fest.(Abb. 45 ) So stellen Sie die Schnitthöhe ein

1. Bewegen Sie den Schnitthöhenhebel nach hinten,

um die Schnitthöhe zu erhöhen.

2. Bewegen Sie den Schnitthöhenhebel nach vorne,

um die Schnitthöhe zu verringern.(Abb. 46 ) ACHTUNG: Stellen Sie die Schnitthöhe nicht zu niedrig ein. Die Klingen können auf den Boden treffen, wenn die Oberfläche des Rasens nicht eben ist. Akku WARNUNG: Vor dem Betrieb des Akkus müssen Sie die Sicherheitsinformationen lesen und verstehen. Sie müssen außerdem Bedienungsanleitung für den Akku und das Ladegerät lesen und verstehen. Akkuladezustand Auf der Anzeige werden der verbleibende Ladezustand und eventuelle Störungen des Akkus angezeigt. Die Akkukapazität wird nach dem Ausschalten des Geräts bzw. nach Drücken der Akkuanzeigetaste für 5 Sekunden angezeigt. Das Warnsymbol auf dem Akku ist an, wenn eine Störung vorliegt. Siehe Akku auf Seite

(Abb. 47 ) LED-Leuchten Akkuladezustand Alle LEDs leuchten Volle Ladung (75-100 %) LED 1, LED 2 und LED 3 leuchten Der Akku ist zu 50-75 % geladen LED 1 und LED 2 leucht-

Der Akku ist zu 25-50 % geladen LED 1 leuchtet Der Akku ist zu 0-25 % geladen. LED 1 blinkt Der Akku ist leer. Laden Sie den Akku. So laden Sie den Akku Laden Sie den Akku vor dem ersten Gebrauch. Der Akku ist bei der Auslieferung an den Kunden nur zu 30 % geladen. Hinweis: Das Ladegerät muss mit der auf dem Typenschild angegebenen Spannung und Frequenz angeschlossen werden. Der Akku wird nicht aufgeladen, wenn die Akkutemperatur über 50 °C beträgt. Das Ladegerät verringert die Temperatur des Akkus, bevor es zu laden beginnt.

71 - 005 - 18.05.2018

1011. Schließen Sie ein Ende des Netzkabels für das Ladegerät an die Anschlussbuchse des Ladegeräts an.

2. Schließen Sie das andere Ende des Netzkabels für

das Ladegerät an eine geerdete Steckdose an. Die LED am Ladegerät blinkt einmal grün.(Abb. 48 )

3. Die Batterie in das Ladegerät einlegen. Die grüne

Leuchte auf dem Ladegerät leuchtet auf, wenn der Akku richtig mit dem Ladegerät verbunden ist.(Abb. 49 )

4. Wenn alle LEDs am Akku leuchten, ist der Akku

vollständig aufgeladen. Laden Sie den Akku für maximal 24 Stunden.

5. Um das Ladegerät von der Steckdose zu trennen,

ziehen Sie am Netzstecker und nicht am Netzkabel.

6. Den Akku aus dem Ladegerät entnehmen.

Akku-Ladestatus Ein Husqvarna Li-Ionen-Akku kann in jedem Ladezustand aufgeladen oder genutzt werden. Der Akku wird hierdurch nicht beschädigt. Ein vollgeladener Akku behält seine Ladung auch dann, wenn der Akku im Ladegerät belassen wird. LED-Anzeige Ladezustand LED 1 blinkt 0 %-25 % LED 1 leuchtet, LED 2 blinkt 25 %-50 % LED 1 und LED 2 leucht- en, LED 3 blinkt 50 %-75 % LED 1, LED 2 und LED 3 leuchten, LED 4 blinkt 75%-100 % LED 1, LED 2, LED 3 und LED 4 leuchten Vollständig aufgeladen Bedienung von LC 141VLi und LC 141Li So starten Sie das Gerät

1. Legen Sie einen aufgeladenen Akku in das

2. Drehen Sie den Sicherheitsschlüssel auf 1.(Abb. 50 )

3. Bleiben Sie hinter dem Produkt.

4. Drücken Sie die EIN/AUS-Taste (A) auf dem

Bedienfeld, sodass die grüne LED (B) aufleuchtet. (Abb. 51 )

5. Lösen Sie die Wegfahrsperre.(Abb. 52 )

6. Drücken Sie den Motorbremsbügel in die Richtung

des Lenkers.(Abb. 53 ) So treiben Sie die Räder an

• Modell LC 141VLi: Ziehen Sie den Antriebsbügel zum Lenker, um den Antrieb zu starten.(Abb. 54 )

• Drücken Sie + und - auf dem Bedienfeld, um die Drehzahl des Antriebs in 4 Schritten einzustellen. (Abb. 55 )

• Lassen Sie den Antriebsgriff los, um den Antrieb auszuschalten, z. B., wenn Sie sich in die Nähe eines Hindernisses bewegen. So verwenden Sie die SavE-Akkusparfunktion Das Produkt ist mit einer Akkusparfunktion (SavE) ausgestattet, um die Betriebsdauer zu verlängern.

1. Drücken Sie die SavE-Taste (Energiespartaste) zum

Starten der Funktion. Die grüne LED leuchtet auf. (Abb. 56 )

2. Drücken Sie die SavE-Taste (Energiespartaste)

erneut, um die Funktion zu deaktivieren. Die grüne LED (B) erlischt. Die SavE-Funktion stoppt automatisch, wenn die Bodenbeschaffenheit eine höhere Leistung notwendig macht. Die SavE-Funktion startet automatisch, wenn die Bodenbeschaffenheit es zulässt. Funktion für hohe Belastung Wenn das Produkt langes oder nasses Gras schneidet, wird die Motordrehzahl automatisch erhöht. Der Motor wechselt zurück zum normalen Modus, wenn eine hohe Belastung nicht erforderlich ist. So stoppen Sie das Produkt Das Produkt stoppt automatisch, wenn Sie es für 10 Minuten nicht in Betrieb nehmen. Stellen Sie stets den Sicherheitsschlüssel auf 0, bevor Sie das Produkt unbeaufsichtigt lassen.

1. Lösen Sie den Motorbremsbügel, um den Motor

auszuschalten.(Abb. 57 )

2. Halten Sie den EIN/AUS-Schalter (A) auf dem

Bedienfeld gedrückt, bis die grüne LED (B) erlischt. (Abb. 58 )

3. Öffnen Sie die Akkuabdeckung und drehen Sie den

Sicherheitsschlüssel auf 0.(Abb. 59 )

4. Um den Akku zu entfernen, drücken Sie die beiden

Entriegelungstasten und ziehen den Akku heraus. (Abb. 60 )

5. Laden Sie den Akku, wenn er schwach ist. Weitere

Informationen finden Sie unter So laden Sie den Akku auf Seite 101

Betrieb von LC 141C) So wählen Sie ein zugelassenes Kabel (LC 141C) Hinweis: Für den britischen Markt, verwenden Sie nur das 16 m-Verlängerungskabel, das dem Produkt 102 71 - 005 - 18.05.2018beiliegt. Für alle anderen Märkte, siehe nachstehende Informationen. Bei Verwendung von Verlängerungskabeln müssen diese den Mindestquerschnitten in der folgenden Tabelle entsprechen: Spannung Kabellänge Querschnitt 220 -240 V/ 50 Hz Bis zu 20 m 1,5 mm

• Netzkabel und Verlängerungskabel sind bei Ihrer örtlichen autorisierten Servicewerkstatt für Husqvarna Outdoor-Produkte erhältlich.

• Verwenden Sie nur Verlängerungskabel, die speziell für den Einsatz im Freien vorgesehen sind und einer der folgenden Spezifikationen entsprechen: Gewöhnlicher Gummi (60245 IEC 53), gewöhnliches PVC (60227 IEC 53) bzw. gewöhnliches PCP (60245 IEC 57)

• Ist das Kabel beschädigt, muss es zur Vermeidung von Gefahren vom Hersteller, dessen Servicewerkstatt oder von gleichermaßen qualifizierten Personen ausgetauscht werden. So starten Sie das Gerät

1. Stecken Sie das Netzkabel in die Steckdose unten

2. Setzen Sie das Netzkabel in den Netzkabelhalter.

Siehe Verwendung des Netzkabelhalters (Modell LC 141C) auf Seite 96 .(Abb. 62 )

3. Bleiben Sie hinter dem Produkt.

4. Lösen Sie die Wegfahrsperre.(Abb. 63 )

5. Drücken Sie den Motorbremsbügel in die Richtung

des Lenkers.(Abb. 64 ) So stoppen Sie das Produkt

1. Lösen Sie den Motorbremsbügel, um den Motor

auszuschalten.(Abb. 65 )

2. Ziehen Sie das Netzkabel von der Steckdose und

anschließend vom Gerät ab.(Abb. 66 ) ACHTUNG: Ziehen Sie den Stecker gerade heraus. Ziehen Sie nicht am Netzkabel. So erhalten Sie ein gutes Mähergebnis

• Benutzen Sie immer eine scharfe Klinge. Eine stumpfe Klinge liefert ein unregelmäßiges Ergebnis, und die Schnittfläche des Grases wird gelb. Eine scharfe Klinge verbraucht außerdem weniger Energie als eine stumpfe Klinge.

• Schneiden Sie nicht mehr als ⅓ der Länge des Grases ab. Mähen Sie zuerst mit einer hohen Schnitthöhe. Überprüfen Sie das Ergebnis, und senken Sie die Schnitthöhe auf eine entsprechende Stufe. Wenn das Gras sehr lang ist, fahren Sie langsam und mähen bei Bedarf 2-mal.

• Mähen Sie bei jedem Mal in eine andere Richtung, um Streifen auf dem Rasen zu vermeiden. Wartung Einleitung WARNUNG: Bevor Sie eine Wartung durchführen, müssen Sie das Kapitel über die Sicherheit lesen und verstehen. Für alle Wartungs- und Reparaturarbeiten am Produkt ist eine spezielle Schulung erforderlich. Wir garantieren die Verfügbarkeit von professionellen Reparaturen und Wartungsarbeiten. Wenn Ihr Händler keine Servicewerkstatt ist, sprechen Sie mit ihm, um Informationen über die nächste Servicewerkstatt zu erhalten. Wartungsplan Die Wartungsintervalle werden anhand der täglichen Nutzung des Produkts berechnet. Die Intervalle ändern sich, wenn das Produkt nicht täglich verwendet wird. Informationen zur Wartung mit * finden Sie unter Sicherheitsvorrichtungen am Gerät auf Seite 96

LC 141VLi, LC 141Li und LC 141C Täglich Wöchen- tlich Monatlich Führen Sie eine allgemeine Inspektion durch. X Reinigen Sie das Produkt. X Prüfen Sie die Startsperre*. X Stellen Sie sicher, dass die Sicherheitsvorrichtungen am Produkt nicht beschä- digt sind*.

Täglich Wöchen- tlich Monatlich Prüfen Sie die Schneidausrüstung. X Prüfen Sie die Schneidewerkabdeckung*. X Führen Sie eine Prüfung des Motorbremsbügels durch*. X Nur LC 141VLi und LC 141Li Täglich Wöchen- tlich Monatlich Stellen Sie sicher, dass die EIN/AUS-Taste funktioniert und nicht defekt ist. X Untersuchen Sie den Akku auf Schäden. X Kontrollieren Sie den Ladezustand des Akkus. X Stellen Sie sicher, dass die Entriegelungstasten am Akku richtig funktionieren und der Akku in das Produkt einrastet.

Überprüfen Sie das Ladegerät auf Beschädigungen und stellen Sie sicher, dass es ordnungsgemäß funktioniert.

Überprüfen Sie die Verbindungen zwischen dem Akku und dem Produkt. Über- prüfen Sie auch die Verbindung zwischen dem Akku und dem Ladegerät.

So führen Sie eine allgemeine Inspektion durch

• Stellen Sie sicher, dass die Muttern und Schrauben am Produkt nicht beschädigt sind.

• Stellen Sie sicher, dass die Kabel an dem Produkt nicht so liegen, dass sie beschädigt werden könnten. So reinigen Sie das Gerät

• Kunststoffteile mit einem sauberen und trockenen Tuch reinigen.

• Verwenden Sie kein Wasser zur Reinigung des Produkts. Wasser kann in den Akku oder den Motor eindringen und einen Kurzschluss oder andere Schäden am Produkt verursachen.

• Reinigen Sie das Gerät nicht mit einem Hochdruckreiniger.

• Lassen Sie kein Wasser direkt auf den Motor gelangen.

• Verwenden Sie einen Pinsel, um Blätter, Gras und Schmutz zu entfernen. So reinigen Sie den Akku und das Ladegerät ACHTUNG: Reinigen Sie weder den Akku noch das Ladegerät mit Wasser.

• Stellen Sie sicher, dass der Akku und das Ladegerät sauber und trocken sind, bevor Sie den Akku in das Ladegerät einlegen.

• Reinigen Sie die Akkuklemmen mit Druckluft oder einem weichen, trockenen Tuch.

• Reinigen Sie die Oberflächen des Akkus und des Ladegeräts mit einem weichen, trockenen Tuch. So prüfen Sie die Schneidausrüstung WARNUNG: Für Modelle LC 141VLi und LC 141Li: Um ein unbeabsichtigtes Starten zu verhindern, drehen Sie den Sicherheitsschlüssel auf „0“, entfernen Sie den Akku und warten Sie mindestens 5 Sekunden. Für Modell LC 141C: Ziehen Sie das Netzkabel ab, um ein versehentliches Starten zu verhindern. WARNUNG: Tragen Sie Schutzhandschuhe, wenn Sie an der Schneidausrüstung eine Wartung durchführen. Die Klinge ist sehr scharf und man schneidet sich sehr leicht.

1. Prüfen Sie die Schneidausrüstung auf

Beschädigungen oder Risse. Wechseln Sie eine beschädigte Schneidausrüstung unbedingt aus.

2. Schauen Sie sich die Klinge an, um festzustellen, ob

sie beschädigt oder stumpf ist.

71 - 005 - 18.05.2018Hinweis: Nach dem Schärfen muss die Klinge

ausbalanciert werden. Lassen Sie eine Servicewerkstatt die Klinge schärfen, ersetzen und ausbalancieren. Wenn Sie auf ein Hindernis treffen, das das Produkt zum Halten bringt, ersetzen Sie die beschädigte Klinge. Lassen Sie die Werkstatt beurteilen, ob die Klinge geschliffen werden kann oder ersetzt werden muss. So entfernen und tauschen Sie die Klinge

1. Arretieren Sie die Klinge mit einem Holzblock.(Abb.

2. Entfernen Sie den Bolzen der Klinge.

3. Entfernen Sie die Klinge.

4. Prüfen Sie die Halterung und den Bolzen der Klinge,

um festzustellen, ob Beschädigungen vorliegen.

5. Prüfen Sie die Motorwelle, um sicherstellen, dass sie

6. Wenn Sie die neue Klinge montieren, zeigen die

abgewinkelten Enden der Klinge in die Richtung der Schneidwerkabdeckung.(Abb. 68 )

7. Stellen Sie sicher, dass das Messer mit der Mitte der

Motorwelle ausgerichtet ist.

8. Arretieren Sie die Klinge mit einem Holzblock.

Befestigen Sie die Federscheibe und ziehen Sie die Schraube und die Scheibe mit einem Drehmoment von 20 Nm an.(Abb. 69 )

9. Drehen Sie die Klinge mit der Hand, um

sicherzustellen, dass sie sich einwandfrei dreht. WARNUNG: Tragen Sie Sicherheitshandschuhe. Die Klinge ist sehr scharf und man schneidet sich sehr leicht.

10. Starten Sie das Produkt, um die Klinge zu prüfen.

Wenn die Klinge nicht richtig befestigt ist, gibt es im Produkt Vibrationen oder das Schneidergebnis ist unbefriedigend. Fehlerbehebung Akku LED-Anzeige am Akku Mögliche Fehler Mögliches Verfahren Die grüne LED blinkt Die Akkuspannung ist niedrig Laden Sie den Akku. Siehe So laden Sie den Ak- ku auf Seite 101

Die Störungs-LED blinkt Der Akku ist schwach Laden Sie den Akku. Siehe So laden Sie den Ak- ku auf Seite 101

Die Temperatur in der Arbeitsumge- bung ist zu hoch oder zu niedrig Der Akku darf nur bei Temperaturen zwischen ‐ 10 und 40 °C verwendet werden. Überspannung Kontrollieren Sie, ob die Netzspannung mit der auf dem Typenschild auf dem Produkt übereinstimmt. Den Akku aus dem Ladegerät entnehmen. Warten Sie 5 Sekunden und versuchen Sie erneut, den Akku aufzuladen. Falls das Problem weiterbes- teht, wenden Sie sich an eine autorisierte Service- werkstatt. Die Fehler-LED leuchtet Zellendifferenz zu groß (1 V) Wenden Sie sich an eine autorisierte Servicewerk- statt. Akkuladegerät Die LED am Akkula- degerät Mögliche Fehler Mögliches Verfahren Die Störungs-LED blinkt Die Temperatur in der Arbeitsum- gebung ist zu hoch oder zu nie- drig Das Ladegerät darf nur in Umgebungen mit Temperatu- ren zwischen 5 und 40 °C verwendet werden. Die Fehler-LED leuchtet Wenden Sie sich an eine autorisierte Servicewerkstatt

71 - 005 - 18.05.2018 105Bedienfeld

Bei Problemen, die nicht in diesem Abschnitt behandelt werden, wenden Sie sich an Ihre Servicewerkstatt. Tastatur Mögliche Fehler Mögliche Fehlerbehebung Störungs-LED blinkt Der Motor ist überlastet Erhöhen Sie die Schnitthöhe. Siehe So stellen Sie die Schnitthöhe ein auf Seite 101

Die Motordrehzahl fällt zu stark ab und der Motor stoppt Die Motorsteuerung ist zu heiß Schalten Sie den Motor ab und warten Sie, bis er sich abgekühlt hat Die Klinge ist blockiert. Um ein unbeabsichtigtes Starten zu verhindern, drehen Sie den Sicherheitsschlüssel auf 0, entfer- nen Sie den Akku und warten Sie mindestens 5 Sekunden. Stellen Sie sicher, dass die Klinge sich frei drehen kann. Falls das Problem weiterbesteht, wenden Sie sich an eine autorisierte Servicewerk- statt Akkufehler oder kein Signal vom Ak-

Setzen Sie den Akku korrekt in das Produkt ein und untersuchen Sie den Akkuanschluss. Wenn die Fehler-LED am Akku blinkt, siehe Akku auf Seite 105

Das Produkt schaltet sich ab Der Akku ist schwach Laden Sie den Akku. Siehe So laden Sie den Ak- ku auf Seite 101

Anschluss für den Akku defekt Überprüfen Sie den Anschluss für den Akku Transport, Lagerung und Entsorgung So bringen Sie das Gerät in die Transportposition

1. Entfernen Sie den Grasfänger (falls vorhanden).

2. Lösen Sie die Knöpfe auf dem oberen Griff und

klappen Sie den Griff nach unten.(Abb. 70 )

3. Lösen Sie die unteren Drehknöpfe.

4. Schieben Sie die Flügelmuttern zum unteren Ende

der Nut an der linken und der rechten Seite des Produkts.(Abb. 71 )

5. Klappen Sie den Griff nach vorn.(Abb. 72 )

• Die enthaltenen Lithium-Ionen-Batterien unterliegen den gesetzlichen Bestimmungen zu gefährlichen Gütern.

• Für gewerbliche Transporte müssen besondere Anforderungen bei Verpackung und Kennzeichnung eingehalten werden.

• Stellen Sie sicher, dass Sie sich an die Vorschriften für gefährliche Güter halten, wenn Sie das Produkt für den Transport vorbereiten. Gegebenenfalls gelten örtliche Vorschriften.

• Entnehmen Sie die für den Transport stets den Akku.

• Decken Sie die Akkustecker mit Klebeband ab und stellen Sie sicher, dass der Akku sich während des Transports nicht bewegen kann.

• Sichern Sie das Produkt während des Transports. Lagerung

• Entnehmen Sie für die Lagerung stets den Akku.

• Stellen Sie zur Vermeidung von Unfällen sicher, dass der Akku während der Lagerung nicht an das Produkt angeschlossen bleibt.

• Bewahren Sie das Ladegerät an einem geschlossenen und trockenen Ort auf.

• Bewahren Sie den Akku und das Ladegerät an einem trockenen Ort ohne Feuchtigkeit oder Frost auf.

• Trennen Sie den Akku während der Lagerung vom Ladegerät.

• Lagern Sie den Akku nicht an einem Ort, an dem es zu elektrostatischen Entladungen kommen kann. Bewahren Sie den Akku nicht in einem Metallkasten auf. 106 71 - 005 - 18.05.2018• Lagern Sie den Akku an einem Ort mit einer Temperatur zwischen 5 und 25 °C und setzen Sie ihn nicht direkter Sonneneinstrahlung aus.

• Lagern Sie das Ladegerät an einem Ort mit einer Temperatur zwischen 5 und 45 °C und setzen Sie es nicht direkter Sonneneinstrahlung aus.

• Stellen Sie sicher, dass der Akkustand mindestens zwischen 30 und 50 % beträgt, bevor Sie das Produkt für längere Zeit einlagern.

• Bewahren Sie das Produkt, den Akku und das Ladegerät an einem verschließbaren Ort und für Kinder und unbefugte Personen unzugänglich auf.

• Reinigen Sie das Produkt und lassen Sie es vollständig warten, bevor Sie es längere Zeit einlagern. Entsorgung Durch Symbole auf dem Produkt oder seiner Verpackung wird angezeigt, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Es ist einer entsprechenden Recycling-Einrichtung zuzuführen, damit elektrische und elektronische Komponenten wiedergewonnen werden können. Dadurch, dass Sie sicherstellen, dass Sie mit diesem Produkt sorgfältig umgehen, können Sie helfen, den potentiellen negativen Auswirkungen auf die Umwelt und Ihre Mitmenschen entgegenzuwirken, die sich andernfalls durch eine unsachgemäße Entsorgung dieses Produkts ergeben können. Genauere Informationen über die ordnungsgemäße Entsorgung dieses Produkts erhalten Sie bei Ihrer Stadtverwaltung, Ihrem Abfallentsorgungsunternehmen oder dem Geschäft, in dem Sie Ihr Produkt gekauft haben. (Abb. 73 ) Technische Angaben Technische Daten LC 141VLi, LC 141Li LC 141VLi LC 141Li Schneidmotor Motortyp BLDC (bürstenlos) 36 V BLDC (bürstenlos) 36 V Motordrehzahl – SavE, U/min 2700 2700 Motordrehzahl – Nennwert, U/min 3100 3100 Motordrehzahl – hohe Belastung, U/min 3700 3700 Motorleistung – max. kW 0,8 0,8 Motorleistung – Nennwert, kW 0,55 0,55 Antriebsmotor Motorleistung – Nennwert, kW 0,25 NA Eigene Gehgeschwindigkeit, km/h 3,0-4,5 NA Anpasswerte Geschwindigkeit 4 NA Gewicht Gewicht ohne Akku, kg 23,2 20 Akku

Akkutyp Husqvarna Akkuserie Husqvarna Akkuserie Akkulaufzeit Mindest-Akkulaufzeit (Leerlauf) bei aktiviertem SavE- Modus, mit Husqvarna 5,0-Ah-Akku.

Mindest-Akkulaufzeit (Leerlauf) bei aktiviertem Standard- modus, mit Husqvarna 5,0-Ah-Akku.

Für das beste Resultat und die beste Leistung wird der Akku Husqvarna BLi200 empfohlen.

Gemessener Schallleistungspegel dB (A) 92 92 Schallleistungspegel, garantiert L

Schalldruckpegel am Ohr des Bedieners, dB (A) 83 83 Vibrationswerte

2,0 2,0 Mähen Schnitthöhe 25-70 25-70 Schnittbreite, cm 41 41 Klinge Sammeln Sammeln Artikelnummer 5011716-10 5011716-10 Grasfänger, Volumen, Liter 50 50 Technische Daten LC 141C LC 141C Motor Motortyp Wechselstrommotor Motordrehzahl – Nennwert, U/min 3200 Leistung 1800 W Stromquelle Kabelgebunden elektrisch Netzkabel (im Lieferumfang für den britischen Markt enthalten) Kabeltyp 16 m-Verlängerungskabel Gewicht, kg 1,6 Gewicht Gewicht, kg 22 Geräuschemissionen

Gemessener Schallleistungspegel dB (A) 94 Schallleistungspegel, garantiert L

Umweltbelastende Geräuschemissionen, gemessen als Schallleistung (L

) gemäß EG-Richtlinie 2000/14/EG.

Berichten zufolge liegt der Schalldruckpegel normalerweise bei einer Ausbreitungsklasse (standardmäßige Ausbreitung) von 1,2 dB (A).

Berichten zufolge liegt der Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabwei- chung) von 0,2 m/s

Umweltbelastende Geräuschemissionen, gemessen als Schallleistung (L

) gemäß EG-Richtlinie 2000/14/EG. 108 71 - 005 - 18.05.2018LC 141C Lautstärke

Schalldruckpegel am Ohr des Bedieners, dB (A) 83 Vibrationswerte

2,0 Mähen Schnitthöhe 25-70 Schnittbreite, cm 41 Klinge Sammeln Artikelnummer 5011716-10 Grasfänger, Volumen, Liter 50

Berichten zufolge liegt der Schalldruckpegel normalerweise bei einer Ausbreitungsklasse (standardmäßige Ausbreitung) von 1,2 dB (A).

Berichten zufolge liegt der Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabwei- chung) von 0,2 m/s

71 - 005 - 18.05.2018 109EG-Konformitätserklärung

EG-Konformitätserklärung Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500, versichert, dass die Rasenmäher Husqvarna LC 141VLi und LC 141Li ab Seriennummer 15XXXXXXX den Vorschriften folgender RICHTLINIE DES RATES entsprechen:

• Richtlinie zur „Beschränkung der Verwendung bestimmter gefährlicher Stoffe“, 2011/65/EU vom 8. Juni 2011

• „Maschinen-Richtlinie“ 2006/42/EG vom 17. Mai

• Richtlinie „über elektromagnetische Verträglichkeit“, 2014/30/EU vom 26. Februar 2014

• „Richtlinie über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen“ 2000/14/EG vom 8. Mai 2000 Informationen zu Geräuschemissionen finden Sie im Kapitel mit den technischen Daten. Die folgenden Normen werden erfüllt: EN 60335-1:2012+A11:2014, EN 60335-2-77:2010, EN 62233:2008, EN 55014-1:2006/+A1:2009/+A2:2011, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013 Die angemeldete Prüfstelle 0359, Intertek Testing & Certification Ltd., 58 Jinfeng Road, Yuyao, Zhejiang 315403, P.R. China hat die Konformitätsbewertung gemäß Anlage VI zur Richtlinie 2000/14/EG durchgeführt und ein Zertifikat folgender Nummer ausgestellt: 71225 Huskvarna, 2016-10-31 Claes Losdal, Entwicklungsleiter/Gartenprodukte (Bevollmächtigter Vertreter für Husqvarna AB, verantwortlich für die technische Dokumentation) EG-Konformitätserklärung Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500 versichert, dass die Rasenmäher Husqvarna LC 141C ab der Seriennummer 15XXXXXXX den Vorschriften folgender RICHTLINIE DES RATES entsprechen:

• Richtlinie zur „Beschränkung der Verwendung bestimmter gefährlicher Stoffe“, 2011/65/EU vom 8. Juni 2011

• „Maschinen-Richtlinie“ 2006/42/EG vom 17. Mai

• Richtlinie „über elektromagnetische Verträglichkeit“, 2014/30/EU vom 26. Februar 2014

• „Richtlinie über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen“ 2000/14/EG vom 8. Mai 2000 Informationen zu Geräuschemissionen finden Sie im Kapitel mit den technischen Daten. Die folgenden Normen werden erfüllt: EN 60335-1:2012+A11:2014, EN 60335-2-77:2010, EN 62233:2008, EN 55014-1:2006/+A1:2009/+A2:2011, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-11:2000 Die angemeldete Prüfstelle 0499, The Société Nationale de Certification et d'Homologation s.à r.l. (SNCH) Luxemburg bescheinigt in Übereinstimmung mit SNCH- Verfahren, dass der Hersteller die Bestimmungen der Richtlinie 2000/14/EG Anhang VI erfüllt und hat ein Zertifikat mit der folgenden Nummer ausgestellt: SNCH*2000/14*2005/88*2945*00 Huskvarna, 2016-10-31 Claes Losdal, Entwicklungsleiter/Gartenprodukte (Bevollmächtigter Vertreter für Husqvarna AB, verantwortlich für die technische Dokumentation)

71 - 005 - 18.05.2018 153Sisukord

6. ĮJUNGIMO / IŠJUNGIMO mygtukas

1. Motorbremsehåndtak

1. Motorbremsehåndtak
