LIETOŠANAS INSTRUKCIJA LC 141VLI HUSQVARNA

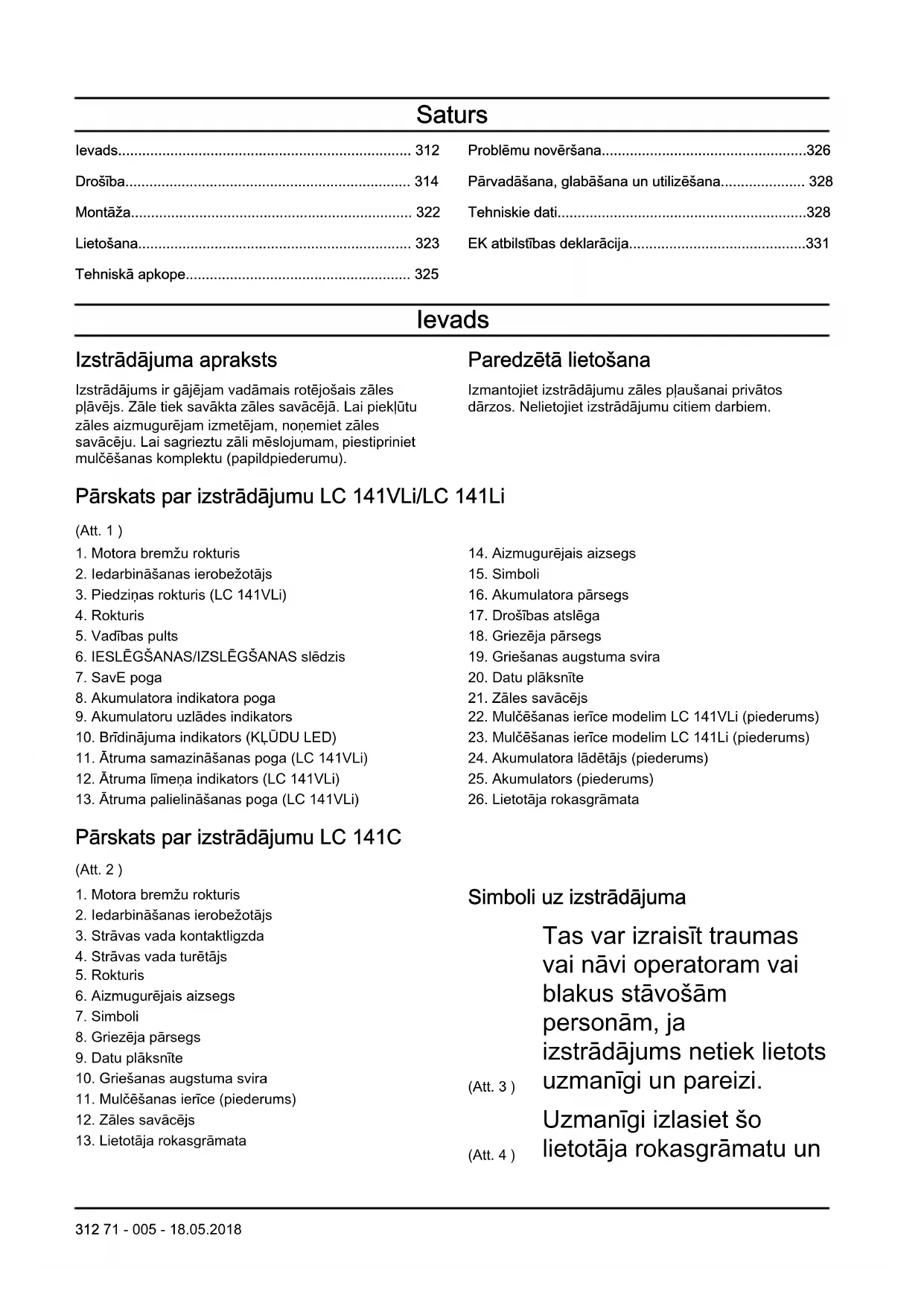

• Ievads p. 312
• Drošība p. 314
• Montāža p. 322
• Lietošana p. 323
• Tehniskā apkope p. 325
• Problēmu novēršana p. 326
• Pārvadāšana, glabāšana un utilizēšana p. 328
• Tehniskie dati p. 328
• EK atbilstības deklarācija Ievads Izstrādājuma apraksts Izstrādājums ir gājējam vadāmais rotējošais zāles pļāvējs. Zāle tiek savākta zāles savācējā. Lai piekļūtu zāles aizmugurējam izmetējam, noņemiet zāles savācēju. Lai sagrieztu zāli mēslojumam, piestipriniet mulčēšanas komplektu (papildpiederumu). Paredzētā lietošana Izmantojiet izstrādājumu zāles pļaušanai privātos dārzos. Nelietojiet izstrādājumu citiem darbiem. Pārskats par izstrādājumu LC 141VLi/LC 141Li (Att. 1 ) p. 331

1. Motora bremžu rokturis

2. Iedarbināšanas ierobežotājs

10. Brīdinājuma indikators (KĻŪDU LED)

11. Ātruma samazināšanas poga (LC 141VLi)

12. Ātruma līmeņa indikators (LC 141VLi)

13. Ātruma palielināšanas poga (LC 141VLi)

14. Aizmugurējais aizsegs

17. Drošības atslēga

18. Griezēja pārsegs

19. Griešanas augstuma svira

24. Akumulatora lādētājs (piederums)

25. Akumulators (piederums)

26. Lietotāja rokasgrāmata

Pārskats par izstrādājumu LC 141C (Att. 2 )

1. Motora bremžu rokturis

2. Iedarbināšanas ierobežotājs

3. Strāvas vada kontaktligzda

4. Strāvas vada turētājs

6. Aizmugurējais aizsegs

10. Griešanas augstuma svira

11. Mulčēšanas ierīce (piederums)

13. Lietotāja rokasgrāmata

Simboli uz izstrādājuma (Att. 3 ) Tas var izraisīt traumas vai nāvi operatoram vai blakus stāvošām personām, ja izstrādājums netiek lietots uzmanīgi un pareizi. (Att. 4 ) Uzmanīgi izlasiet šo lietotāja rokasgrāmatu un 312 71 - 005 - 18.05.2018pirms iekārtas lietošanas pārliecinieties, vai izprotat norādījumus. (Att. 5 ) Nodrošiniet, lai darba zonā neatrastos cilvēki un dzīvnieki. (Att. 6 ) Uzmanieties no mestiem un rikošetā atlecošiem priekšmetiem. (Att. 7 ) Brīdinājums! Turiet rokas un kājas drošā attālumā no rotējošiem asmeņiem. (Att. 8 ) Brīdinājums! Turiet rokas un kājas drošā attālumā no rotējošajām daļām. (Att. 9 ) Pirms veicat izstrādājuma apkopi, izņemiet drošības atslēgu. (modelis LC 141VLi/LC 141Li). (Att. 10 ) Pirms izstrādājuma apkopes veikšanas atvienojiet to no elektrības kontaktligzdas. (modelis LC 141C). (Att. 11 ) IPX1 — izstrādājumam ir aizsardzība pret pilošu ūdeni (modelis LC 141VLi/LC 141Li) (Att. 12 ) IPX4 — izstrādājumam ir aizsardzība pret ūdens šļakatām (modelis / LC 141C) (Att. 13 ) Nepieļaujiet, ka uz izstrādājuma līst lietus (modelis LC 141VLi/ LC 141Li) (Att. 14 ) Brīdinājums! Nebrauciet ar izstrādājumu pāri elektrības vadam, jo tādējādi var gūt elektriskās strāvas triecienu vai sabojāt izstrādājumu. (modelis LC 141C). (Att. 15 ) Šis izstrādājums atbilst spēkā esošajām EK direktīvām. (Att. 16 ) Trokšņu emisijas līmenis atbilstoši Eiropas Kopienas direktīvai. Produkta emisiju līmenis ir norādīts sadaļā “Tehniskie dati” un uz uzlīmes. (Att. 17 ) Līdzstrāva 36 V (Att. 18 ) Dubultā izolācija. (Att. 19 ) Utilizējiet šo iz- strādājumu elektrisko un elektronisko ierīču pār- strādes vietā. (Attiecas vienī- gi uz Eiropu)

71 - 005 - 18.05.2018 313(Att.

20 ) Iedarbināšanas procedūra modelim LC 141VLi/ LC 141Li: no- spiediet pogu ON/OFF (Ie- slēgt/izslēgt), atbrīvojiet ie- darbināšanas ierobežotāju, nospiediet uz leju motora bremžu rokturi. (Att. 21 ) Iedarbināšanas procedūra modelim LC 141C: atbrīvojiet iedarbināšanas ierobežotāju, nospiediet uz leju motora bremžu rokturi. (Att. 22 ) Atlaidiet motora bremžu rokturi, lai apturētu. (Att. 23 ) Lēni (Att. 24 ) Ātri Piezīme: Pārējie uz produkta norādītie simboli/norādes atbilst noteiktu valstu sertifikācijas prasībām. Simboli uz akumulatora un/vai akumulatora lādētāja (Att. 25 ) Utilizējiet šo iz- strādājumu elektrisko un elektronisko ierīču pār- strādes uzņē- mumā. (Attie- cas vienīgi uz Eiropu) (Att. 26 ) Bezatteices transformators. (Att. 27 ) Lietojiet un uzglabājiet akumulatoru lādētāju tikai iekštelpās. (Att. 28 ) Dubultā izolācija. Atbildība par izstrādājuma kvalitāti Saskaņā ar likumiem par izstrādājuma kvalitāti mēs neuzņemamies atbildību par bojājumiem, ko radījis mūsu izstrādājums, ja:

• ir veikts nepareizs izstrādājuma remonts;

• izstrādājuma remonts ir veikts, izmantojot detaļas, ko nav nodrošinājis vai apstiprinājis ražotājs;

• izstrādājumam tiek pievienots piederums, ko nav nodrošinājis vai apstiprinājis ražotājs;

• izstrādājuma remonts nav veikts pilnvarotā apkopes centrā vai pie pilnvarota speciālista. Drošība Drošības definīcijas Brīdinājumi, norādes “Uzmanību!” un piezīmes tiek izmantotas, lai izceltu īpaši svarīgas lietotāja rokasgrāmatas daļas. BRĪDINĀJUMS: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ operatoram vai blakus esošajām personām draud traumu vai nāves risks. IEVĒROJIET: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ rodas izstrādājuma, citu materiālu vai blakus esošās teritorijas bojājuma risks. 314 71 - 005 - 18.05.2018Piezīme: Tiek izmantota, lai sniegtu plašāku informāciju, kas nepieciešama attiecīgajā situācijā. Vispārīgi norādījumi par drošību BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

Šis izstrādājums ir bīstams, ja to lieto nepareizi vai ja nerīkojaties piesardzīgi. Drošības instrukciju neievērošana var izraisīt traumas vai nāvi.

Šis izstrādājums darbības laikā rada elektromagnētisko lauku. Noteiktos apstākļos šis lauks var traucēt aktīvā vai pasīvā medicīniskā implantāta darbību. Lai samazinātu nopietnas traumas gūšanas vai dzīvības zaudēšanas risku, mēs iesakām personām, kam ir medicīniskie implantāti, pirms šī izstrādājuma lietošanas konsultēties ar savu ārstu un medicīniskā implantāta ražotāju.

Vienmēr rīkojieties piesardzīgi un saprātīgi. Ja neesat drošs par to, kā izmantot šo izstrādājumu konkrētā situācijā, pārtrauciet darbu un sazinieties ar savu Husqvarna izplatītāju, pirms turpināt.

Paturiet prātā, ka operators ir atbildīgs par negadījumiem, kuros iesaistītas citas personas.

Gādājiet, lai izstrādājums ir tīrs. Pārliecinieties, ka varat skaidri izlasīt zīmes un uzlīmes.

Neļaujiet nevienai personai izmantot izstrādājumu, ja neesat pārliecinājies, ka šī persona ir izlasījusi un izprot lietotāja rokasgrāmatas saturu.

Neļaujiet bērniem lietot šo izstrādājumu.

Neļaujiet lietot izstrādājumu personai, kas nav iepazinusies ar lietošanas norādījumiem.

Ja izstrādājumu izmanto persona ar samazinātām fiziskajām vai garīgajām spējām, vienmēr uzraugiet šo personu. Tuvumā vienmēr jābūt pieaugušajam.

Neizmantojiet šo izstrādājumu, ja esat noguris, slims vai esat alkohola, narkotiku vai medikamentu izraisītā reibumā. Šāds stāvoklis negatīvi ietekmē jūsu redzi, modrību, koordināciju un spriestspēju.

Neizmantojiet izstrādājumu, ja tas ir bojāts.

Neveiciet izmaiņas šajā izstrādājumā un neizmantojiet to, ja ir iespējams, ka citas

71 - 005 - 18.05.2018

315personas tajā ir veikušas izmaiņas. Darba zonas drošība BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

Pirms izmantojat izstrādājumu, noņemiet no darba zonas priekšmetus, piemēram, zarus, žagarus un akmeņus.

Priekšmeti, kas saskaras ar griešanas ierīci, var atlēkt un nodarīt kaitējumu personām vai citiem priekšmetiem. Gādājiet, lai citi cilvēki un dzīvnieki atrastos drošā attālumā no izstrādājuma.

Nekad neizmantojiet izstrādājumu sliktos laikapstākļos, piemēram, miglā, lietū, stiprā vējā, lielā aukstumā un pastāvot zibeņošanas riskam. Izstrādājuma izmantošana sliktos laikapstākļos vai mitrā vai slapjā vietā ir nogurdinoša. Slikti laikapstākļi var izraisīt bīstamus apstākļus, piemēram, slidenas virsmas.

Pārliecinieties, vai nav personu, priekšmetu un situāciju, kas varētu kavēt izstrādājuma drošu darbību.

Uzmanīgi skatieties, vai nav šķēršļu, piemēram, sakņu, akmeņu, zaru, bedru un grāvju. Garā zālē var atrasties dažādi šķēršļi.

Pļaušana uz nogāzēm var būt bīstama. Neizmantojiet izstrādājumu uz virsmas, kuras slīpums pārsniedz 15°.

Uz nogāzēm izstrādājumu izmantojiet garenvirzienā. Nepļaujiet uz augšu un uz leju.

Esiet uzmanīgi, kad tuvojaties stūriem, aiz kuriem nekas nav redzams, un priekšmetiem, kas aizsedz skaidru skatu. Darba drošība BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

Izmantojiet šo izstrādājumu tikai zālienu pļaušanai. Izstrādājumu nav atļauts izmantot citu darbu veikšanai.

Lietojiet individuālos aizsardzības līdzekļus. Skatiet šeit: Individuālie aizsarglīdzekļi lpp. 318

Nedarbiniet produktu lietus laikā un nepakļaujiet to lietus vai mitruma iedarbībai. Ja produktā iekļūst ūdens, palielinās elektriskās strāvas trieciena risks.

Nedarbiniet izstrādājumu, ja asmens un visi pārsegi nav piestiprināti pareizi. Nepareizi piestiprināts asmens var kļūt

Pārliecinieties, ka asmens neatsitas pret priekšmetiem, piemēram, akmeņiem un saknēm. Tas var sabojāt asmeni un saliekt dzinēja vārpstu. Saliekts asmens izraisa stipru vibrāciju un rada ļoti lielu risku, ka asmens kļūst vaļīgs.

Ja asmens saskaras ar priekšmetu vai rodas spēcīgas vibrācijas, nekavējoties izslēdziet izstrādājumu. Izslēdziet motoru, pagrieziet drošības atslēgu pozīcijā “0” un izņemiet akumulatoru (modelis LC 141VLi un LC 141Li) vai atvienojiet strāvas vadu (modelis LC 141C). Pārbaudiet, vai izstrādājumā nav bojājumu. Novērsiet bojājumus vai ļaujiet pilnvarotā servisa pārstāvim veikt remontu.

Nekādā gadījumā nepiestipriniet dzinēja bremžu rokturi pastāvīgi rokturim, kad dzinējs ir iedarbināts.

Novietojiet izstrādājumu uz stabilas, līdzenas virsmas un iedarbiniet to. Pārliecinieties, vai asmens nepieskaras zemei vai citiem priekšmetiem.

Darbinot izstrādājumu, vienmēr stāviet aiz tā.

Darbinot izstrādājumu, raugiet, lai visi četri riteņi atrodas uz zemes un turiet rokturi ar abām rokām. Turiet rokas un kājas drošā attālumā no rotējošiem asmeņiem.

Nekad nenolieciet izstrādājumu dzinēja darbības laikā.

Esiet piesardzīgs, velkot izstrādājumu uz aizmuguri.

Nekādā gadījumā neceliet izstrādājumu uz augšu dzinēja darbības laikā. Ja izstrādājums ir jāpaceļ, vispirms izslēdziet motoru, pagrieziet drošības atslēgu pozīcijā “0” un izņemiet akumulatoru (modelis LC 141VLi un LC 141Li) vai atvienojiet strāvas vadu (modelis LC 141C).

Neejiet atmuguriski izstrādājuma lietošanas laikā.

Izslēdziet dzinēju, kad pārvietojaties pa teritorijām, ko neklāj zāle, piemēram, pa grants, akmens vai asfalta celiņiem.

Nekādā gadījumā neskrieniet ar izstrādājumu dzinēja darbības laikā. Darbinot izstrādājumu, vienmēr ejiet.

Apturiet dzinēju, pirms maināt griešanas augstumu. Nekādā

71 - 005 - 18.05.2018

317gadījumā nemēģiniet veikt regulēšanas darbus dzinēja darbības laikā.

Nekad neatstājiet izstrādājumu bez uzraudzības dzinēja darbības laikā. Izslēdziet dzinēju un pārliecinieties, vai griešanas aprīkojums nerotē. Norādījumi par drošu darbu Individuālie aizsarglīdzekļi BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

Šādi līdzekļi nevar pilnībā novērst traumu gūšanas risku, taču samazina traumu smaguma pakāpi, ja negadījums tomēr notiek. Ļaujiet izplatītājam palīdzēt jums izvēlēties pareizo aprīkojumu.

Velciet izturīgus zābakus vai kurpes, kas neslīd. Nevelciet vaļējas kurpes un neejiet ar basām kājām.

Velciet izturīgas garās bikses.

Vajadzības gadījumā izmantojiet aizsargcimdus, piemēram, piestiprinot, pārbaudot vai tīrot griešanas aprīkojumu. Produkta drošības ierīces BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Nelietojiet izstrādājumu ar bojātām drošības ierīcēm.

• Regulāri pārbaudiet drošības ierīces. Ja drošības ierīces ir bojātas, sazinieties ar savu Husqvarna servisa pārstāvi. Griezēja pārsegs

• Pārbaudiet griezēja pārsegu, lai pārliecinātos, vai nav bojājumu, piemēram, plaisu. Motora bremžu rokturis Dzinēja bremžu rokturis aptur dzinēju. Atlaižot dzinēja bremžu rokturi, dzinējs apstājas. Lai pārbaudītu dzinēja bremzes, iedarbiniet dzinēju un pēc tam atlaidiet dzinēja bremžu rokturi. Ja dzinējs neapstājas 3 sekundēs, lieciet pilnvarotā Husqvarna apkopes pārstāvim noregulēt dzinēja bremzes. (Att. 29 ) Drošības atslēga (modelis LC 141VLi un LC 141Li) Drošības atslēga ir zem akumulatora pārsega. Drošības atslēga savieno akumulatoru, kas dzinējam nodrošina jaudu.

• Lai pārbaudītu drošības atslēgu, iedarbiniet un izslēdziet motoru.

• Ja drošības atslēga darbojas pareizi, motors tiek iedarbināts tikai, kad atslēga tiek pagriezta pozīcijā “1”. (Att. 30 ) Iedarbināšanas ierobežotāja pārbaude Pārbaudiet iedarbināšanas ierobežotāju, lai pārliecinātos, ka tas novērš dzinēja darbību.

1. Velciet dzinēja bremžu rokturi stūres virzienā.

Iedarbināšanas ierobežotājs aptur kustību.

2. Izstumiet iedarbināšanas ierobežotāju.(Att. 31 )

3. Atlaidiet iedarbināšanas ierobežotāju un

pārliecinieties, ka tas atgriežas sākotnējā pozīcijā. Strāvas vada turētāja lietošana (modelis LC 141C) Strāvas vada turētājs samazina kontaktligzdas un strāvas vada nospriegojumu. Strāvas vada turētājs arī samazina pakrišanas risku.

1. Salokiet strāvas vadu, lai izveidotu nelielu cilpu.

2. Ievietojiet cilpu strāvas vada turētāja atverē.

ciešāk.(Att. 32 ) Akumulatora drošības norādes BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas. 318 71 - 005 - 18.05.2018• Izmantojiet Husqvarna atkārtoti uzlādējamos akumulatorus kā strāvas avotu tikai saistītiem Husqvarna produktiem. Lai nepieļautu traumu gūšanas risku, akumulatoru nedrīkst izmantot kā citu izstrādājumu strāvas avotu.

Elektriskās strāvas trieciena risks. Nesavienojiet akumulatora spailes ar atslēgām, monētām, skrūvēm vai citiem metāla priekšmetiem. Tas var izraisīt akumulatora īssavienojumu.

Neievietojiet nekādus priekšmetus akumulatora gaisa atverēs.

Neglabājiet akumulatoru vietās, ka ir pakļautas tiešai saulesgaismai, karstumam vai atklātām liesmām. Akumulators var eksplodēt un radīt apdegumus un/vai ķīmiskos apdegumus.

Ja rodas akumulatora noplūde, neļaujiet šķidrumam nonākt saskarē ar ķermeni vai acīm. Ja pieskaraties šķidrumam, nomazgājiet skarto vietu ar lielu daudzumu ūdens un meklējiet medicīnisko palīdzību.

Akumulatoru drīkst temperatūrā no -10 °C līdz 40 °C.

Netīriet akumulatoru un tā lādētāju ar ūdeni. Skatiet šeit: Akumulatora un akumulatora lādētāja tīrīšana lpp. 326

Nelietojiet defektīvu vai bojātu akumulatoru.

Uzglabājiet akumulatorus vietā, kur tuvumā nav metāla priekšmetu, piemēram, naglu, monētu, rotaslietu. Akumulatora lādētāja drošības norādes BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

Izmantojiet QC akumulatoru lādētājus tikai Husqvarna rezerves akumulatoru uzlādei.

Pastāv elektriskās strāvas trieciena vai īssavienojuma risks. Neievietojiet nekādus priekšmetus lādētāja gaisa atverēs. Nemēģiniet demontēt akumulatora lādētāju. Nesavienojiet lādētāja spailes ar metāla priekšmetiem.

71 - 005 - 18.05.2018

319Izmantojiet pārbaudītu elektrotīkla kontaktligzdu.

Šis izstrādājums darbības laikā rada elektromagnētisko lauku. Noteiktos apstākļos šis lauks var traucēt aktīvā vai pasīvā medicīniskā implantāta darbību. Lai samazinātu risku nokļūt apstākļos, kad var tikt gūtas smagas vai letālas traumas, mēs iesakām personām, kurām ir medicīniskie implantāti, pirms šī izstrādājuma lietošanas konsultēties ar savu ārstu un medicīniskā implantāta ražotāju.

Regulāri pārliecinieties, vai akumulatora lādētāja strāvas vads nav bojāts un vai tajā nav plaisu.

Nevelciet akumulatora lādētāju aiz strāvas vada. Lai akumulatora lādētāju atvienotu no elektrotīkla kontaktligzdas, izraujiet kontaktdakšu. Nevelciet aiz strāvas vada.

Strāvas vadu un pagarinājuma kabeļus turiet tālāk prom no ūdens, eļļas un asām apmalēm. Nodrošiniet, lai kabelis netiktu iespiests durvīs, nožogojumos un līdzīgās konstrukcijās. Tādā gadījumā var notikt strāvas izvade no lādētāja.

Netīriet akumulatora lādētāju ar ūdeni.

Akumulatora lādētāju drīkst izmantot bērni no 8 gadu vecuma un cilvēki ar ierobežotām fiziskām, sensorām vai garīgām spējām vai bez pieredzes un zināšanām tikai atbildīgās personas uzraudzībā vai pēc norādījumu par akumulatora lādētāja lietošanu drošā veidā saņemšanas un iespējamo risku izprašanas. Bērni nedrīkst spēlēties ar šo akumulatora lādētāju. Ierīces tīrīšanu un apkopes darbus bērni drīkst veikt tikai atbildīgās personas uzraudzībā.

Neizmantojiet akumulatora lādētāju tādu akumulatoru uzlādei, kas nav atkārtoti uzlādējami.

Nelietojiet akumulatora lādētāju viegli uzliesmojošu materiālu vai materiālu, kas var izraisīt koroziju, tuvumā. Nepārklājiet akumulatora lādētāju. Ja konstatējat dūmus vai uguni, izraujiet akumulatora lādētāja kontaktdakšu.

Nelietojiet defektīvu vai bojātu akumulatora lādētāju.

Lādējiet akumulatoru tikai telpā, kur ir laba gaisa plūsma un kur tas nav pakļauts saules gaismai. Nelādējiet akumulatoru mitrumā. Strāvas vada drošība Modelim LC 141C.

Ieteicams izmantot paliekošās strāvas ierīci (Residual Current Device — RCD), kuras nostrādes strāva nav lielāka par 30 mA. Pat ja ir uzstādīta RCD, nevar garantēt 100% drošību, tāpēc vienmēr jāievēro darba drošības noteikumi. Pārbaudiet RCD pirms katras lietošanas reizes.

Ja strāvas vads tiek sagriezts vai tiek bojāta tā izolācija, nekavējoties atvienojiet izstrādājumu no strāvas avota.

Nepieskarieties sagrieztajam vai bojātajam strāvas vadam, kamēr tas nav atvienots no strāvas avota.

Sagrieztu vai bojātu strāvas vadu nedrīkst labot. Nomainiet to ar jaunu. Norādījumi par drošu apkopi BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

Modeļiem LC 141VLi un LC 141Li. Lai nepieļautu nejaušu iedarbināšanu apkopes laikā, pagrieziet drošības atslēgu pozīcijā “0” un izņemiet akumulatoru. Uzgaidiet vismaz 5 sekundes, pirms sākat apkopi.

Modelim LC 141C. Lai nepieļautu nejaušu iedarbināšanu apkopes laikā, atvienojiet strāvas vadu.

Veiciet apkopes darbus pareizi, lai palielinātu produkta kalpošanas laiku un samazinātu nelaimes gadījumu risku. Ļaujiet profesionālos remontdarbus veikt pilnvarotam apkopes pārstāvim. Lai iegūtu papildinformāciju, sazinieties ar jums tuvāko apkopes pārstāvi.

Veiciet tikai tos apkopes darbus, kas norādīti lietotāja rokasgrāmatā. Sarežģītāki darbi ir jāveic pilnvarotam apkopes pārstāvim.

Lietojot griešanas aprīkojumu, uzvelciet izturīgus cimdus. Asmens ir ļoti ass, un ar to var viegli sagriezties.

Uzturiet griezēja malas ir asas un tīras, lai nodrošinātu vislabāko un drošāko veiktspēju.

Nodrošiniet, lai produktu regulāri pārbaudītu servisa centra darbinieki un tiktu

71 - 005 - 18.05.2018

321veikta vajadzīgā regulēšana un remontdarbi.

Nomainiet bojātās, nodilušās un salūzušās detaļas.

Ievērojiet piederumu maiņas norādījumus. Lietojiet tikai ražotāja apstiprinātos piederumus.

Kad tos neizmantojat, turiet produktu, akumulatoru un akumulatora lādētāju atstatu vienu no otra telpās un slēgtā vietā. Pārliecinieties, vai bērni un nesankcionētas personas nevar piekļūt produktam, akumulatoram vai akumulatora lādētājam. Montāža Ievads BRĪDINĀJUMS: Pirms izstrādājuma montāžas izlasiet sadaļu par drošību. BRĪDINĀJUMS: Modeļiem LC 141VLi un LC 141Li. Lai nepieļautu nejaušu iedarbināšanu montāžas laikā, pagrieziet drošības atslēgu pozīcijā “0”, izņemiet akumulatoru un nogaidiet vismaz 5 sekundes. Modelim LC 141C. Lai nepieļautu nejaušu iedarbināšanu montāžas laikā, atvienojiet strāvas vadu. Roktura montāža

2. Pievienojiet kabeļus rokturim, izmantojot kabeļu

turētājus.(Att. 34 ) Piezīme: Pārliecinieties, vai kabeļi nav nospriegoti pārāk stingri. Pārāk liels nospriegojums var sabojāt kabeli, ja rokturis tiek nolocīts transportēšanas pozīcijā.

3. Novietojiet kabeļus uz āķa roktura apakšdaļā.(Att.

35 ) Roktura augstuma regulēšana

1. Atskrūvējiet apakšējos fiksatorus.(Att. 36 )

2. Noņemiet fiksatorus, paplāksnes un skrūves kreisajā

3. Rokturi var montēt 2 dažādos augstumos. Ievietojiet

skrūves vienā no 2 atverēm kreisajā un labajā pusē. (Att. 37 )

4. Piestipriniet skrūves, paplāksnes un fiksatorus.

5. Virziet fiksatorus uz augšu roktura virzienā, līdz tie

apstājas un jūs dzirdat klikšķi. Pilnībā pievelciet fiksatorus.(Att. 38 ) Zāles savācēja montāža

1. Bīdiet 2 transportēšanas pārsegus uz ārpusi un uz

2. Novietojiet zāles savācēja augšējo daļu uz zāles

savācēja apakšējās daļas. Piestipriniet zāles savācēja rāmi ar skavām.(Att. 40 )

3. Noceliet aizmugurējo pārsegu.

4. Piestipriniet āķus uz zāles savācēja šasijas augšējai

malai.(Att. 41 ) Mulčēšanas komplekta montāža

1. Paceliet aizmugurējo pārsegu un noņemiet zāles

2. Ievietojiet mulčēšanas ieliktni zāles izmešanas

atverē. A tipa mulčēšanas ieliktnis ir paredzēts modeļiem LC 141Li un LC 141C. B tipa ierīce ir paredzēta modelim LC 141VLi.(Att. 42 )

3. Aizveriet aizmugurējo pārsegu.

4. Nomainiet asmeni pret kombinēto asmeni, sk.

Asmens noņemšana un nomaiņa lpp. 326

Ievads BRĪDINĀJUMS: Pirms sākat darbu ar produktu, izlasiet nodaļu par drošību un pārliecinieties, vai saprotat to. Izstrādājuma novietošana darbības pozīcijā Ja rokturis atrodas transportēšanas un glabāšanas pozīcijā (sk. Produkta novietošana transportēšanas pozīcijā lpp. 328 ), veiciet tālāk aprakstīto procedūru, lai to novietotu darba pozīcijā.

1. Paceliet rokturi, līdz tā apakšdaļa fiksējas darba

2. Virziet apakšējos fiksatorus uz augšu roktura

virzienā, līdz tie apstājas un atskan klikšķis.(Att. 44 )

(Att. 45 ) Pļaušanas augstuma regulēšana

1. Lai palielinātu griešanas augstumu, pārvietojiet

griešanas augstuma sviru uz aizmuguri.

2. Lai samazinātu griešanas augstumu, pārvietojiet

griešanas augstuma sviru uz priekšu.(Att. 46 ) IEVĒROJIET: Neiestatiet griešanas augstumu pārāk zemu. Ja zāliena virsma nav līdzena, asmeņi var saskarties ar zemi. Akumulators BRĪDINĀJUMS: Pirms izmantojat akumulatoru, izlasiet nodaļu par drošību un pārliecinieties, vai saprotat to. Izlasiet arī akumulatora un akumulatora lādētāja komplektā iekļauto lietotāja rokasgrāmatu un pārliecinieties, vai izprotat to. Akumulatora statuss Displejā ir redzams akumulatora atlikušais uzlādes līmenis un akumulatora kļūdu ziņojumi. Akumulatora uzlādes līmenis ir redzams 5 sekundes pēc produkta izslēgšanas vai akumulatora indikatora pogas nospiešanas. Ja radusies kļūda, iedegas akumulatora brīdinājuma simbols. Skatiet šeit: Akumulators lpp. 326

(Att. 47 ) LED indikatori Akumulatora statuss Deg visi LED indikatori Pilnībā uzlādēts (75– 100%) LED indikatori Akumulatora statuss Deg 1., 2. un 3. LED indi- kators Akumulatora uzlādes līmenis ir 50–75% Deg 1. un 2. LED indika- tors Akumulatora uzlādes līmenis ir 25–50% Deg 1. LED indikators Akumulatora uzlādes līmenis ir 0–25% Mirgo 1. LED indikators Akumulators ir tukšs. Uzlādējiet akumulatoru. Akumulatora uzlāde Pirms pirmās lietošanas reizes uzlādējiet akumulatoru. Akumulators ir tikai 30% uzlādēts, kad tiek piegādāts klientam. Piezīme: Pievienojiet akumulatora lādētāju strāvas avotam, kura spriegums un frekvence atbilst uz datu plāksnītes norādītajiem. Akumulators netiek lādēts, ja tā temperatūra pārsniedz 50 °C. Akumulatora lādētājs samazina akumulatora temperatūru, pirms tiek sākta uzlāde.

1. Savienojiet vienu akumulatora lādētāja strāvas vada

galu ar akumulatora lādētāja ligzdu.

2. Savienojiet akumulatora lādētāja strāvas vada otru

galu ar zemētu kontaktligzdu. Vienreiz iemirgosies akumulatora lādētāja zaļais LED indikators.(Att. 48 )

3. Ievietojiet akumulatoru lādētājā. Kad akumulators ir

pareizi savienots ar akumulatora lādētāju, tajā deg zaļais indikators.(Att. 49 )

4. Kad deg visi akumulatora LED indikatori,

akumulators ir pilnībā uzlādēts. Akumulatora uzlādes laiks nedrīkst pārsniegt 24 stundas.

5. Lai atvienotu akumulatora lādētāju no

kontaktligzdas, velciet kontaktdakšu, nevis strāvas vadu.

6. Izņemiet akumulatoru no lādētāja.

Akumulatora uzlādes statuss Husqvarna litija jonu akumulatoru drīkst uzlādēt un lietot neatkarīgi no uzlādes līmeņa. Akumulators netiek bojāts. Pilnībā uzlādēts akumulators nesamazinās uzlādes kapacitāti pat tad, ja pēc uzlādes to atstāj lādētājā. LED indikators Uzlādes statuss Mirgo 1. LED indikators 0–25% Deg 1. LED indikators, mirgo 2. LED indikators 20–50%

1. Ievietojiet uzlādētu akumulatoru tam paredzētajā

2. Pagrieziet drošības atslēgu pozīcijā “1”.(Att. 50 )

3. Stāviet aiz izstrādājuma.

4. Nospiediet vadības pults ieslēgšanas izslēgšanas

pogu (A), un iedegas zaļais LED indikators (B).(Att. 51 )

5. Atbrīvojiet iedarbināšanas ierobežotāju.(Att. 52 )

6. Pabīdiet bremžu rokturi stūres virzienā.(Att. 53 )

Piedziņas izmantošana riteņiem

• Modelis LC 141VLi. Velciet piedziņas rokturi stūres virzienā, lai iedarbinātu piedziņu.(Att. 54 )

• Nospiediet + un - vadības pultī, lai iestatītu piedziņas ātrumu 4 soļos.(Att. 55 )

• Atlaidiet piedziņas rokturi, lai atvienotu piedziņu, piemēram, ja ejat tuvu šķērslim. SavE funkcijas izmantošana Produktam ir akumulatora taupīšanas funkcija (SavE), kas nodrošina ilgāku akumulatora kalpošanas laiku.

2. Nospiediet pogu SavE (A) vēlreiz, lai pārtrauktu

izmantot funkciju. Zaļais LED indikators (B) nodziest. Funkcija SavE tiek apturēta automātiski, ja virsmas apstākļi pieprasa lielāku izstrādes apjomu. Funkcijas SavE izmantošana tiek sākta automātiski, kad virsmas apstākļi to atļauj. Lielas slodzes funkcija Ja ar produktu tiek griezta gara vai mitra zāle, dzinējs automātiski palielina apgriezienu skaitu. Kad liela jauda nav nepieciešama, dzinējs pāriet atpakaļ standarta režīmā. Izstrādājuma apturēšana Produkts automātiski apstājas, ja to neizmantojat 10 minūtes. Vienmēr pagrieziet drošības atslēgu pozīcijā 0, pirms novēršat skatienu no produkta.

1. Atlaidiet dzinēja bremžu rokturi, lai apturētu dzinēju.

2. Nospiediet vadības pults ieslēgšanas izslēgšanas

pogu (A), un nodziest zaļais LED indikators (B).(Att. 58 )

3. Atveriet akumulatora pārsegu un pagrieziet drošības

atslēgu pozīcijā “0”.(Att. 59 )

4. Lai izņemtu akumulatoru, nospiediet abas

atbrīvošanas pogas un izņemiet akumulatoru.(Att. 60 )

5. Ja akumulators ir vājš, nomainiet to.

Papildinformāciju sk. Akumulatora uzlāde lpp. 323

LC 141C lietošana Apstiprināta vada izvēle (LC 141C) Piezīme: Lielbritānijas tirgum izmantojiet tikai 16 m pagarinājuma kabeli, kas ir iekļauts produkta komplektācijā. Attiecībā uz pārējiem tirgiem skatiet tālāk sniegto informāciju. Ja tiek izmantoti vada pagarinātāji, to šķērsgriezumam jāatbilst minimālajām tālāk norādītajām vērtībām. Spriegums Kabeļa garums Šķērsgriezums 220–240 V/ 50 Hz Maksimāli 20 m 1,5 mm

• Strāvas kabeļus un pagarinātājus ārpus telpām izmantojamiem Husqvarna produktiem var iegādāties vietējā pilnvarotajā servisa centrā.

• Izmantojiet tikai tādus pagarinātājus, kas ir paredzēti lietošanas ārā un atbilst kādai no tālāk norādītajām specifikācijām: parasta gumija (60245 IEC 53), parasts PVC (60227 IEC 53) vai parasts PCP (60245 IEC 57).

• Ja vads ir bojāts, ražotājam, servisa centram vai līdzvērtīgi kvalificētai personai tas ir jānomaina, lai novērstu bīstamību. Izstrādājuma iedarbināšana

2. Ielieciet strāvas vadu turētājā. Sk.

Strāvas vada turētāja lietošana (modelis LC 141C) lpp. 318 .(Att. 62 )

3. Stāviet aiz izstrādājuma.

4. Atbrīvojiet iedarbināšanas ierobežotāju.(Att. 63 )

5. Pabīdiet bremžu rokturi stūres virzienā.(Att. 64 )

Izstrādājuma izslēgšana

1. Atlaidiet dzinēja bremžu rokturi, lai apturētu dzinēju.

71 - 005 - 18.05.20182. Atvienojiet strāvas vadu no strāvas avota un pēc tam

no izstrādājuma.(Att. 66 ) IEVĒROJIET: Velciet kontaktdakšu taisni. Nevelciet aiz strāvas vada. Laba rezultāta panākšana

• Vienmēr lietojiet tikai asus asmeņus. Lietojot trulu asmeni, pļaušanas rezultāts ir nevienmērīgs, un nopļautā zāles virsma kļūst dzeltena. Ass asmens arī patērē mazāk enerģijas nekā truls asmens.

• Nepļaujiet vairāk par ⅓ no zāles garuma. Vispirms pļaujiet ar lielu pļaušanas augstuma iestatījumu. Pārbaudiet rezultātu un nolaidiet pļaušanas augstumu līdz pieņemamam līmenim. Ja zāle ir ļoti gara, pļaujiet lēni un, ja nepieciešams, dariet to divreiz.

• Katru reizi pļaujiet dažādos virzienus, lai zālienā neatstātu svītras. Tehniskā apkope Ievads BRĪDINĀJUMS: Pirms veicat apkopi, izlasiet nodaļu par drošību un pārliecinieties, vai izprotat to. Lai veiktu visus izstrādājuma apkopes un remonta darbus, ir nepieciešama īpaša apmācība. Mēs garantējam profesionāla remonta un apkopes pieejamību. Ja jūsu izplatītājs nav servisa pārstāvis, vērsieties pie viņa, lai iegūtu informāciju par tuvāko servisa pārstāvi. Apkopes grafiks Apkopes intervāli tiek aprēķināti atbilstoši izstrādājuma ikdienas lietošanai. Intervāli mainās, ja izstrādājumu neizmanto ikdienā. Informāciju par apkopes darbiem, kas atzīmēti ar zvaigznīti *, sk. Produkta drošības ierīces lpp. 318

LC 141VLi, LC 141Li un LC 141C Katru di- enu Reizi ne- dēļā Reizi mē- nesī Veiciet vispārēju pārbaudi. X Notīriet izstrādājumu. X Pārbaudiet iedarbināšanas ierobežotāju.* X Pārliecinieties, vai izstrādājuma drošības ierīces nav bojātas.* X Pārbaudiet griešanas aprīkojumu. X Pārbaudiet griešanas pārsegu.* X Pārbaudiet motora bremžu rokturi.* X Tikai LC 141VLi un LC 141Li Katru di- enu Reizi ne- dēļā Reizi mē- nesī Pārliecinieties, vai ieslēgšanas/izslēgšanas poga darbojas pareizi un nav bojāta. X Pārbaudiet, vai akumulators nav bojāts. X Pārbaudiet akumulatora uzlādi. X Pārliecinieties, vai akumulatora atbrīvošanas pogas darbojas pareizi un vai iz- strādājuma akumulators tiek fiksēts vietā.

Pārbaudiet, vai nav akumulatora bojājumu un pārliecinieties, vai tas darbojas pareizi.

Pārbaudiet savienojumus starp akumulatoru un produktu. Pārbaudiet arī savie- nojumu starp akumulatoru un akumulatora lādētāju.

71 - 005 - 18.05.2018 325Vispārējas pārbaudes veikšana

• Pārliecinieties, vai uzgriežņi un skrūves uz izstrādājuma ir cieši pievilkti.

• Pārliecinieties, vai produkta kabeļi nav novietoti tā, ka tie var tikt bojāti. Produkta tīrīšana

• Plastmasas daļas notīriet ar tīru un sausu drāniņu.

• Produkta tīrīšanai neizmantojiet ūdeni. Ūdens var iekļūt akumulatorā vai dzinējā un rādīt īssavienojumu vai produkta bojājumus.

• Produktu nedrīkst skalot ar augstspiediena ūdens strūklu.

• Nekādā gadījumā nelejiet ūdeni tieši uz dzinēja.

• Izmantojiet suku, lai notīrītu lapas, zāli un netīrumus. Akumulatora un akumulatora lādētāja tīrīšana IEVĒROJIET: Netīriet akumulatoru un tā lādētāju ar ūdeni.

• Pirms ievietojat akumulatoru lādētājā, pārliecinieties, vai akumulators un akumulatora lādētājs ir tīri un sausi.

• Notīriet akumulatora spailes ar saspiestu gaisu vai izmantojiet mīkstu un sausu drānu.

• Notīriet akumulatora un lādētāja virsmas ar mīkstu un sausu drānu. Griešanas aprīkojuma pārbaudīšana BRĪDINĀJUMS: Modeļiem LC 141VLi un LC 141Li. Lai nepieļautu nejaušu iedarbināšanu, pagrieziet drošības atslēgu pozīcijā “0”, izņemiet akumulatoru un nogaidiet vismaz 5 sekundes. Modelim LC 141C. Lai nepieļautu nejaušu iedarbināšanu, atvienojiet strāvas vadu. BRĪDINĀJUMS: Veicot griešanas aprīkojuma apkopi, velciet aizsargcimdus. Asmens ir ļoti ass, un ar to var viegli sagriezties.

1. Pārbaudiet, vai griešanas aprīkojums nav bojāts vai

ieplaisājis. Vienmēr nomainiet bojātu griešanas ierīci.

2. Apskatiet asmeni, lai redzētu, vai tas nav bojāts vai

truls. Piezīme: Vajadzības gadījumā pēc asmens uzasināšanas to balansējiet. Ļaujiet servisa centram asināt, nomainīt un balansēt asmeni. Ja saskaraties ar šķērsli, kas liek izstrādājumam apstāties, nomainiet bojāto asmeni. Lai apkopes centra pārstāvis novērtē, vai asmens ir jāuzasina, vai arī tas ir jānomaina. Asmens noņemšana un nomaiņa

1. Bloķējiet asmeni ar koka klucīti.(Att. 67 )

redzētu, vai nav bojājumu.

5. Pārbaudiet dzinēja vārpstu, lai pārliecinātos, vai tā

6. Kad piestiprināt jauno asmeni, vērsiet asmens

saliektos galus griešanas pārsega virzienā.(Att. 68 )

7. Pārliecinieties, vai asmens ir salāgots ar dzinēja

8. Bloķējiet asmeni ar koka klucīti. Piestipriniet

atsperpaplāksni un pievelciet skrūvi un paplāksni ar 20 Nm griezes momentu.(Att. 69 )

10. Iedarbiniet izstrādājumu, lai pārbaudītu asmeni. Ja

asmens nav pareizi piestiprināts, izstrādājums vibrē vai pļaušanas rezultāts nav apmierinošs. Problēmu novēršana Akumulators LED indikators uz aku- mulatora Iespējamās kļūmes Iespējamā procedūra Zaļais LED indikators mirgo Akumulatora spriegums ir zems Uzlādējiet akumulatoru. Skatiet šeit: Akumulatora uzlāde lpp. 323

326 71 - 005 - 18.05.2018LED indikators uz aku- mulatora Iespējamās kļūmes Iespējamā procedūra Mirgo kļūdu LED indika- tors Akumulators ir vājš Uzlādējiet akumulatoru. Skatiet šeit: Akumulatora uzlāde lpp. 323

Temperatūra darba vidē ir pārāk aug- sta vai pārāk zema Akumulatoru drīkst temperatūrā no -10 °C līdz 40 °C. Pārspriegums Pārbaudiet, vai tīkla spriegums ir tāds pats, kā norādīts uz produkta tehnisko datu plāksnītes. Izņemiet akumulatoru no lādētāja. Pagaidiet 5 se- kundes un pēc tam mēģiniet akumulatoru uzlādēt. Ja problēma joprojām pastāv, sazinieties ar piln- varotu apkopes pārstāvi. Deg kļūdu LED indika- tors Pārāk liela elementu atšķirība (1 V) Sazinieties ar pilnvarotu apkopes pārstāvi. Akumulatora lādētājs LED indikators uz akumulatora lādētāja Iespējamās kļūmes Iespējamā procedūra Mirgo kļūdu LED indi- kators Temperatūra darba vidē ir pārāk augsta vai pārāk zema Akumulatora lādētāju lietojiet temperatūra no 5 °C līdz 40 °C. Deg kļūdu LED indi- kators Sazinieties ar pilnvarotu apkopes pārstāvi Vadības panelis Ja rodas problēmas, kas nav minētas šajā sadaļā, sazinieties ar apkopes pārstāvi. Tastatūra Iespējamās kļūmes Iespējamā rīcība Mirgo kļūdu LED indika- tors Dzinējs ir pārslogots Palieliniet griešanas augstumu. Skatiet šeit: Pļau- šanas augstuma regulēšana lpp. 323

Dzinēja apgriezienu skaits pārāk nok- rītas, un dzinējs apstājas Dzinēja vadības bloks ir pārāk karsts Apstādiniet dzinēju un uzgaidiet, līdz tas kļūs vēss Asmens ir bloķēts Lai nepieļautu nejaušu iedarbināšanu, pagrieziet drošības atslēgu pozīcijā “0”, izņemiet akumula- toru un nogaidiet vismaz 5 sekundes. Pārlieciniet- ies, vai asmens brīvi griežas. Ja problēma jopro- jām pastāv, sazinieties ar pilnvarotu apkopes pār- stāvi Akumulatora kļūda vai netiek sa- ņemts signāls no akumulatora Ievietojiet akumulatoru produktā pareizi un pār- baudiet akumulatora savienotāju. Ja kļūdu LED in- dikators uz akumulatora mirgo, skatiet sadaļu Aku- mulators lpp. 326

Produkts apstājas Akumulators ir vājš Uzlādējiet akumulatoru. Skatiet šeit: Akumulatora uzlāde lpp. 323

Akumulatora savienotāja kļūda Pārbaudiet akumulatora savienotāju

71 - 005 - 18.05.2018 327Pārvadāšana, glabāšana un utilizēšana

Produkta novietošana transportēšanas pozīcijā

1. Noņemiet zāles savācēju (ja tas ir uzstādīts).

2. Atskrūvējiet vaļīgāk fiksatorus roktura augšdaļā un

nolokiet rokturi uz leju.(Att. 70 )

3. Atskrūvējiet apakšējos fiksatorus.

4. Pārvietojiet fiksatorus uz rievu apakšējo malu

izstrādājuma kreisajā un labajā pusē.(Att. 71 )

• Uz iekļautajiem litija jonu akumulatoriem attiecas likumu prasības par bīstamajām precēm.

• Komerciālai transportēšanai ir jāievēro īpašās prasības uz iepakojuma un uzlīmēm.

• Noteikti ievērojiet notiekumus, kas attiecas uz bīstamiem materiāliem, kad produktu sagatavojat transportēšanai. Spēkā var būt vietēji noteikumi.

• Transportēšanas laikā izņemiet akumulatoru.

• Uzlieciet lenti uz akumulatora savienotājiem un pārliecinieties, vai akumulators transportēšanas laikā nevar kustēties.

• Transportēšanas laikā nostipriniet produktu. Glabāšana

• Glabāšanas laikā izņemiet akumulatoru.

• Lai novērstu nelaimes gadījumus, produkta glabāšanas laikā akumulatoram ir jābūt atvienotam no produkta.

• Turiet akumulatora lādētāju slēgtā un sausā vietā.

• Turiet akumulatoru un akumulatora lādētāju sausā vietā, kur nav mitruma vai sala ietekmes.

• Uzglabāšanas laikā atvienojiet akumulatoru no akumulatora lādētāja.

• Neglabājiet akumulatoru vietās, kur var rasties statiskā elektrība. Neglabājiet akumulatoru metāla kārbā.

• Akumulatoru glabājiet vietā, kur temperatūra ir no 5 °C līdz 25 °C un uz to neiedarbojas tieši saules stari.

• Akumulatora lādētāju glabājiet vietā, kur temperatūra ir no 5 °C līdz 45 °C un uz to neiedarbojas tieši saules stari.

• Akumulatora uzlādes līmenim pirms ilgstošas glabāšanas jābūt 30–50%.

• Glabājiet produktu, akumulatoru un akumulatora lādētāju slēgtā vietā, kas nav pieejama bērniem un nesankcionētiem personām.

• Notīriet produktu un veiciet pilnu apkopi, pirms novietojat produktu ilgstošai glabāšanai. Atbrīvošanās no produkta Simboli uz produkta vai tā iepakojuma norāda, ka no šī produkta nedrīkst atbrīvoties kā no sadzīves atkritumiem. Tas ir jānodod atbilstošā elektrisko un elektronisko ierīču pārstrādes uzņēmumā. Nodrošinot, ka šis izstrādājums tiek pareizi pārstrādāts, varat palīdzēt novērst iespējamo negatīvo ietekmi uz vidi un cilvēkiem. Pretējā gadījumā tiek veikta nepareiza šī izstrādājuma utilizēšana. Lai uzzinātu vairāk par šī izstrādājuma pārstrādi, sazinieties ar vietējo pašvaldību, atkritumu pārstrādes uzņēmumu vai veikalu, kurā iegādājāties šo izstrādājumu. (Att. 73 ) Tehniskie dati Tehniskie dati: LC 141VLi, LC 141Li LC 141VLi LC 141Li Pļaušanas motors Motora tips BLDC (bezvadu) 36 V BLDC (bezvadu) 36 V Motora ātrums — SavE, apgr./min 2700 2700 Motora ātrums — nominālais, apgr./min 3100 3100 Motora ātrums — liela slodze, apgr./min 3700 3700 Motora jauda — maks., kW 0,8 0,8 Motora jauda — nominālā, kW 0,55 0,55 Piedziņas motors 328 71 - 005 - 18.05.2018LC 141VLi LC 141Li Motora jauda — nominālā, kW 0,25 NA Kustības ātrums, km/h 3,0–4,5 NA Ātruma regulēšanas līmeņi 4 NA Svars Svars bez akumulatora, kg 23,2 20 Akumulators

Akumulatora tips Husqvarna akumulatoru sērija Husqvarna akumulatoru sērija Akumulatora darbības laiks Akumulatora darbības laiks, minimālais (brīvgaita), ar ak- tivizētu SavE funkciju un Husqvarna 5,0 Ah akumulatoru.

Akumulatora darbības laiks, minimālais (brīvgaita), standarta režīmā, ar Husqvarna 5,0 Ah akumulatoru.

Skaņas jaudas līmenis, izmērītais dB(A) 92 92 Skaņas jaudas līmenis, garantētais L

dB(A) 94 94 Skaņas līmenis

Skaņas spiediena līmenis pie operatora auss, dB(A) 83 83 Vibrācijas līmeņi

2,0 2,0 Pļaušana Griešanas augstums, mm 25–70 25-70 Pļaušanas platums, cm 41 41 Asmens Collect Collect Izstrādājuma numurs 5011716-10 5011716-10 Savācēja tilpums, litri 50 50 Tehniskie dati: LC 141C LC 141C Motors Motora tips AC sērijas motors Motora ātrums — nominālais, apgr./min 3200 Jauda 1800 W Strāvas avots Elektrības vads

Vislabākos rezultātus un veiktspēju nodrošina Husqvarna akumulators BLi200.

Atbilstoši EK Direktīvai 2000/14/EK trokšņu emisija apkārtnē ir mērīta kā trokšņa jauda (L

Sniegtajos datos par skaņas spiediena līmeni ir tipiska statistiskā izkliede 1,2 dB(A) (standartnovirze).

Sniegtajos datos par vibrācijas līmeni ir tipiska 0,2 m/s

Strāvas kabelis (iekļauts tikai Lielbritānijas tirgum) Kabeļa veids 16 m pagarinājuma vads Svars, kg 1,6 Svars Svars, kg 22 Trokšņa emisijas

Skaņas jaudas līmenis, izmērītais dB(A) 94 Skaņas jaudas līmenis, garantētais L

dB(A) 96 Skaņas līmenis

Skaņas spiediena līmenis pie operatora auss, dB(A) 83 Vibrācijas līmeņi

2,0 Pļaušana Griešanas augstums, mm 25–70 Pļaušanas platums, cm 41 Asmens Collect Izstrādājuma numurs 5011716-10 Savācēja tilpums, litri 50

Atbilstoši EK Direktīvai 2000/14/EK trokšņu emisija apkārtnē ir mērīta kā trokšņa jauda (L

Sniegtajos datos par skaņas spiediena līmeni ir tipiska statistiskā izkliede 1,2 dB(A) (standartnovirze).

Sniegtajos datos par vibrācijas līmeni ir tipiska 0,2 m/s

statistiskā izkliede (standarta novirze). 330 71 - 005 - 18.05.2018EK atbilstības deklarācija EK atbilstības deklarācija Husqvarna AB, SE-561 82 Huskvarna, Zviedrija, tālr. nr.: +46-36-146500, apliecina, ka zāles pļāvēji Husqvarna LC 141VLi un LC 141Li, sākot ar sērijas numuru 15XXXXXXX un uz priekšu, atbilst PADOMES DIREKTĪVAS prasībām:

• 2011. gada 8. jūnija direktīva 2011/65/ES “par dažu bīstamu vielu izmantošanas ierobežošanu”.

• 2006. gada 17 maijs, Direktīva 2006/42/EK, "par mašīnu tehniku"

• 2014. gada 26. februāra direktīva 2014/30/ES “par elektromagnētisko saderību”;

• 2000. gada 8. maija direktīva 2000/14/EK “par trokšņa emisiju vidē”. Lai iegūtu informāciju par trokšņa līmeni, skatiet sadaļu “Tehniskie dati”. Ir piemēroti šādi standarti: EN 60335-1:2012+A11:2014, EN 60335-2-77:2010, EN 62233:2008, EN 55014-1:2006/+A1:2009/+A2:2011, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013 Pieteikuma iesniedzējs: 0359, Intertek Testing & Certification Ltd., 58 Jinfeng Road, Yuyao, Zhejiang 315403, P.R. China ir veicis atbilstības novērtēšanu saskaņā ar Direktīvas 200/14/EK VI pielikumu un izsniedzis sertifikātu ar numuru: 71225 Huskvarna, 2016-10-31 Claes Losdal, nodaļas vadītājs/dārzkopības izstrādājumi (pilnvarotais Husqvarna AB pārstāvis, kas atbild par tehnisko dokumentāciju) EK atbilstības deklarācija Husqvarna AB, SE-561 82 Huskvarna, Zviedrija, tālr. nr.: +46-36-146500, apliecina, ka zāles pļāvējs Husqvarna LC 141C, sākot ar sērijas numuru 15XXXXXXX un uz priekšu, atbilst PADOMES DIREKTĪVAS prasībām:

• 2011. gada 8. jūnija direktīva 2011/65/ES “par dažu bīstamu vielu izmantošanas ierobežošanu”.

• 2006. gada 17 maijs, Direktīva 2006/42/EK, "par mašīnu tehniku"

• 2014. gada 26. februāra direktīva 2014/30/ES “par elektromagnētisko saderību”;

• 2000. gada 8. maija direktīva 2000/14/EK “par trokšņa emisiju vidē”. Lai iegūtu informāciju par trokšņa līmeni, skatiet sadaļu “Tehniskie dati”. Ir piemēroti šādi standarti: EN 60335-1:2012+A11:2014, EN 60335-2-77:2010, EN 62233:2008, EN 55014-1:2006/+A1:2009/+A2:2011, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-11:2000 Pieteikuma iesniedzējs: 0499, The Société Nationale de Certification et d'Homologation s.à r.l. (SNCH) Luxemburg atbilstoši SNCH procedūrām apliecina, ka Ražotājs atbilst Direktīvas 2000/14/EK VI pielikuma prasībām, un izsniedza sertifikātu ar numuru: SNCH*2000/14*2005/88*2945*00 Huskvarna, 2016-10-31 Claes Losdal, nodaļas vadītājs/dārzkopības izstrādājumi (pilnvarotais Husqvarna AB pārstāvis, kas atbild par tehnisko dokumentāciju)
