ПОСІБНИК КОРИСТУВАЧА LC 141VLI HUSQVARNA

• mgg@cullas.com.trЗміст Вступ p. 535
• Безпека p. 538
• Збирання p. 546
• ЕКСПЛУАТАЦІЯ p. 547
• ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ p. 549
• Усунення несправностей p. 551
• Транспортування, зберігання та утилізація p. 552
• Технічні дані p. 553
• Декларація відповідності ЄС p. 556

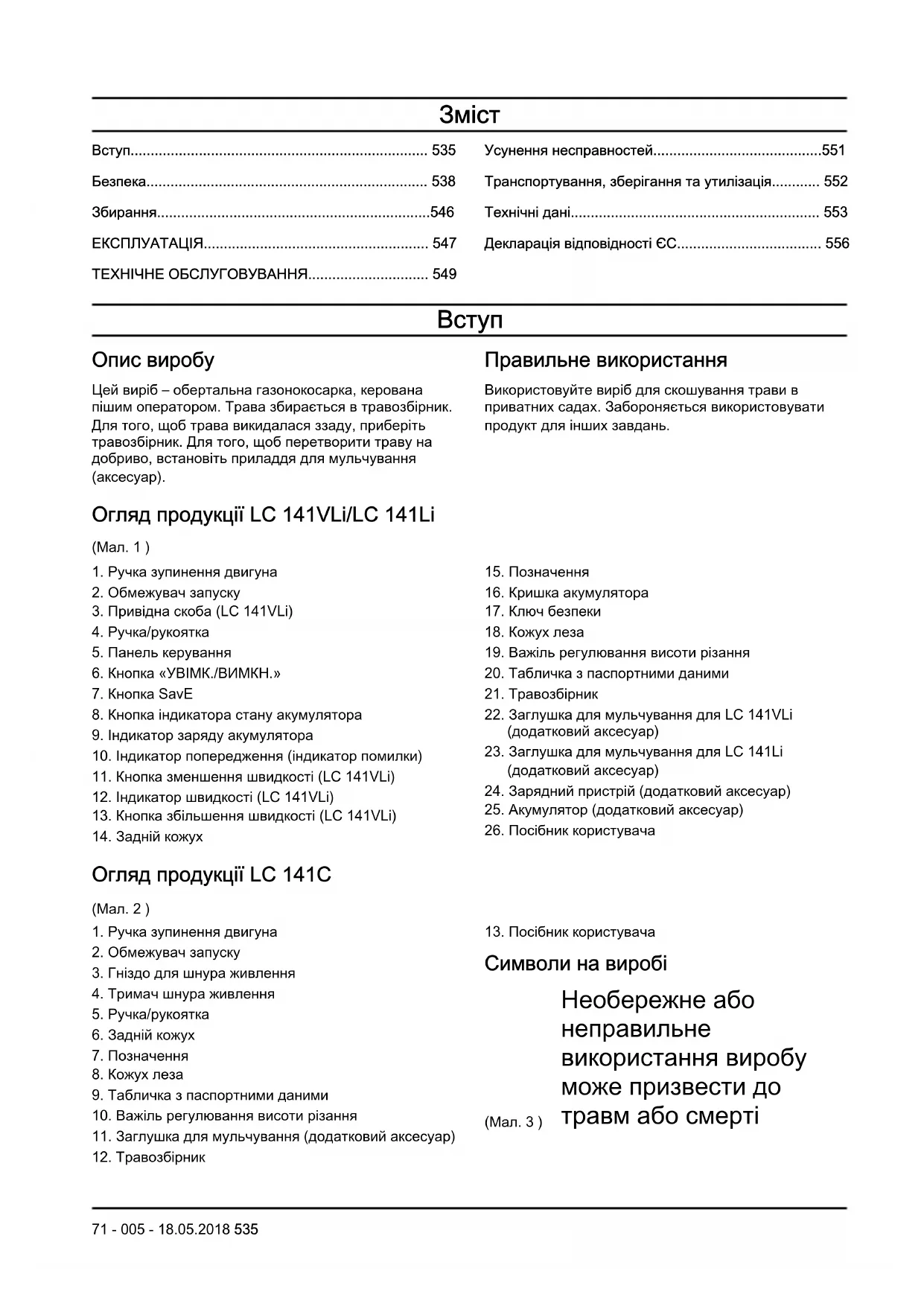

Опис виробу Цей виріб – обертальна газонокосарка, керована пішим оператором. Трава збирається в травозбірник. Для того, щоб трава викидалася ззаду, приберіть травозбірник. Для того, щоб перетворити траву на добриво, встановіть приладдя для мульчування (аксесуар). Правильне використання Використовуйте виріб для скошування трави в приватних садах. Забороняється використовувати продукт для інших завдань. Огляд продукції LC 141VLi/LC 141Li (Мал. 1 )

1. Ручка зупинення двигуна

2. Обмежувач запуску

3. Привідна скоба (LC 141VLi)

8. Кнопка індикатора стану акумулятора

9. Індикатор заряду акумулятора

10. Індикатор попередження (індикатор помилки)

11. Кнопка зменшення швидкості (LC 141VLi)

12. Індикатор швидкості (LC 141VLi)

13. Кнопка збільшення швидкості (LC 141VLi)

16. Кришка акумулятора

19. Важіль регулювання висоти різання

20. Табличка з паспортними даними

22. Заглушка для мульчування для LC 141VLi

(додатковий аксесуар)

23. Заглушка для мульчування для LC 141Li

(додатковий аксесуар)

24. Зарядний пристрій (додатковий аксесуар)

25. Акумулятор (додатковий аксесуар)

26. Посібник користувача

Огляд продукції LC 141C (Мал. 2 )

1. Ручка зупинення двигуна

2. Обмежувач запуску

3. Гніздо для шнура живлення

4. Тримач шнура живлення

9. Табличка з паспортними даними

10. Важіль регулювання висоти різання

11. Заглушка для мульчування (додатковий аксесуар)

13. Посібник користувача

Символи на виробі (Мал. 3 ) Необережне або неправильне використання виробу може призвести до травм або смерті

71 - 005 - 18.05.2018 535оператора чи сторонніх

(Мал. 4 ) Перед використанням виробу прочитайте посібник користувача та переконайтеся, що ви зрозуміли наведені в ньому вказівки. (Мал. 5 ) Сторонні особи та тварини повинні знаходитися на безпечній відстані від робочої зони. (Мал. 6 ) Остерігайтеся рикошету й об’єктів, які можуть вилітати з-під виробу. (Мал. 7 ) Увага! Тримайте руки та ноги на відстані від леза, що обертається. (Мал. 8 ) Увага! Тримайте руки та ноги на відстані від деталей, що обертаються. (Мал. 9 ) Перед технічним обслуговуванням виробу виймайте ключ безпеки. (модель LC 141VLi/LC 141Li) (Мал. 10 ) Перед технічним обслуговуванням виробу від’єднайте його від електромережі. (модель LC 141C) (Мал. 11 ) IPX1 – виріб захищено від крапель води, що падають вертикально (модель LC 141VLi/ LC 141Li) (Мал. 12 ) IPX4 – виріб захищено від бризок (модель LC 141C) (Мал. 13 ) Бережіть виріб від дощу (модель LC 141VLi/ LC 141Li) (Мал. 14 ) Увага! Не переїжджайте шнур живлення виробом, оскільки це може спричинити ураження електричним струмом або пошкодження виробу. (модель LC 141C) (Мал. 15 ) Цей виріб відповідає вимогам ЄС. (Мал. 16 ) Рівень випромінювання шуму в середовище відповідає директиві Європейської Спільноти. Рівень шумових випромінювань виробу вказаний у розділі «Технічні дані» і на паспортній табличці. (Мал. 17 ) Постійний струм. 36 В (Мал. 18 ) Подвійна ізоляція. 536 71 - 005 - 18.05.2018(Ма

проводити на підприємстві з

електронного обладнання.

двигуна вниз. (Мал. 21 ) Процедура запуску для моделі LC 141C: відпустіть блокіратор запуску, притисніть ручку зупинення двигуна

(Мал. 22 ) Щоб зупинити двигун, відпустіть ручку зупинення двигуна. (Мал. 23 )

Зверніть увагу: Інші позначення на виробі відповідають вимогам спеціальних сертифікатів для певних ринків. Позначення на акумуляторі та/або на зарядному пристрої

проводити на підприємстві з

електронного обладнання.

країн Європи) (Мал. 26 ) Захисний ізолюючий трансформатор. (Мал. 27 ) Зарядний пристрій слід використовувати й зберігати лише в приміщенні. (Мал. 28 ) Подвійна ізоляція. Відповідальність за якість продукції Відповідно до законів про відповідальність за якість продукції ми не несемо відповідальності за будь-які пошкодження, спричинені роботою наших виробів,

537• виріб був неправильно відремонтований;

• виріб був відремонтований із використанням деталей, виготовлених не виробником або не затверджених ним;

• виріб обладнаний аксесуаром, виготовленим не виробником або не затвердженим ним;

• виріб був відремонтований у неавторизованому сервісному центрі або неавторизованою

Визначення щодо безпеки Попередження, застереження й примітки служать для наголошення на особливо важливих положеннях

ПОПЕРЕДЖЕННЯ: Вказує на те, що в разі порушення інструкцій, наведених у цьому посібнику, існує небезпека поранення або смерті оператора чи інших осіб, що знаходяться поруч. УВАГА: Вказує на те, що в разі порушення інструкцій, наведених у цьому посібнику, існує небезпека пошкодження виробу, інших матеріалів або навколишніх

Зверніть увагу: Використовується для надання додаткової інформації щодо певної ситуації. Загальні правила техніки безпеки ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

Цей виріб може бути небезпечним у разі неправильного або недбалого використання. Порушення правил техніки безпеки може призвести до травм або смерті.

Під час роботи цього виробу утворюється електромагнітне поле. Це поле може за деяких умов взаємодіяти з активними чи пасивними медичними імплантатами. Щоб зменшити ризик тяжких або смертельних травм, рекомендуємо особам із медичними імплантатами проконсультуватися зі своїм лікарем і виробником медичного імплантату перед початком експлуатації цього

Завжди будьте обережні та керуйтеся здоровим глуздом. Якщо ви маєте сумніви щодо того, як користуватися виробом у конкретній ситуації, припиніть роботу та проконсультуйтеся з дилером Husqvarna.

Пам’ятайте, що оператор несе відповідальність за нещасні випадки, в результаті яких постраждали інші особи або їхнє майно.

Підтримуйте виріб чистим. Переконайтеся, що знаки та наклейки знаходяться в читабельному стані.

Не дозволяйте використовувати виріб стороннім людям доки не переконаєтеся, що вони

71 - 005 - 18.05.2018прочитали та зрозуміли весь

зміст посібника користувача.

Не давайте використовувати прилад дітям.

Не давайте використовувати прилад особам, що не ознайомилися з інструкціями.

Завжди наглядайте за особами з обмеженими фізичними чи розумовими можливостями, що використовують виріб. Біля виробу, що працює, повинна завжди знаходитися відповідальна доросла

Забороняється використовувати виріб, якщо ви втомлені, хворі, чи перебуваєте під впливом наркотиків, алкоголю або медикаментів. Ці фактори мають негативний вплив на ваш зір, зосередженість, свідомість та координацію

Забороняється використовувати виріб у разі його несправності.

Забороняється зміни в конструкцію виробу чи використовувати виріб, якщо є підозра, що його було змінено сторонніми особами. Безпека в робочій зоні ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

Перед використанням виробу приберіть з робочої зони всі гілки, лозу та

Предмети, що потраплять на різальне обладнання, можуть відлетіти та поранити сторонніх осіб або пошкодити інші предмети. Сторонні особи та тварини повинні знаходитися на безпечній відстані від

Забороняється використовувати виріб за поганої погоди на кшталт туману, дощу, сильного вітру, значного холоду або грози. Робота в погану погоду або на вологих ділянках виснажує. Погана погода може стати причиною небезпечних умов роботи, таких як слизькі поверхні.

Бережіться осіб, предметів та ситуацій, які можуть зашкодити безпечній роботі

Бережіться перешкод на кшталт коріння, каміння, гілок, ям або канав. Висока трава може приховувати

539• Скошування трави на схилах може бути небезпечним. Не використовуйте виріб на ділянках із нахилом понад 15°.

Використовуйте виріб на схилах у горизонтальному напрямку. Не рухайтеся вверх і вниз.

Будьте обережні, наближаючись до прихованих кутів та предметів, які можуть закривати поле зору. Техніка безпеки ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

Використовуйте виріб лише для скошування трав’яних газонів. Заборонено використовувати виріб для інших цілей.

Використовуйте засоби індивідуального захисту.

Засоби індивідуального захисту на сторінці 541

Не використовуйте виріб під дощем або в умовах підвищеної вологості. Потрапляння води у виріб збільшує загрозу ураження електричним струмом.

Забороняється використовувати виріб без правильно встановленого леза та всіх кожухів. Неправильно встановлене лезо може від’єднатися і призвести до травм.

Слідкуйте, щоб лезо не зачіпляло сторонні предмети на кшталт каміння та коріння. Це може призвести до пошкодження леза та згинання вала двигуна. Зігнута вісь викликає значні вібрації та призводить до ризику від’єднання леза від

У разі удару леза об будь- який сторонній предмет чи появи вібрації негайно зупиніть виріб. Зупиніть двигун, поверніть ключ безпеки в положення «0» і вийміть акумулятор (модель LC 141VLi і LC 141Li) або від’єднайте шнур живлення (модель LC 141C). Перевіряйте виріб на наявність пошкоджень. Виправляйте пошкодження або здавайте виріб на ремонт в авторизований центр обслуговування.

Забороняється закріплювати ручку зупинення двигуна на рукоятці, коли працює

Поставте виріб на тверду рівну поверхню та ввімкніть його. При цьому лезо не

71 - 005 - 18.05.2018повинно торкатися землі або

Під час роботи з виробом завжди залишайтеся позаду

Під час роботи з виробом всі колеса мають залишатися на землі, а обидві руки треба тримати на ручці. Тримайте руки та ноги на відстані від лез, що обертаються.

Не нахиляйте виріб, коли двигун увімкнений.

Будьте обережні під час руху у зворотному напрямку.

Забороняється піднімати виріб, коли двигун увімкнений. Якщо потрібно підняти виріб, зупиніть двигун, поверніть ключ безпеки в положення «0» і вийміть акумулятор (моделі LC 141VLi і LC 141Li) або від’єднайте шнур живлення (модель LC 141C).

Не рухайтесь у зворотному напрямку під час роботи з

Вимикайте двигун під час руху через ділянки без трави на кшталт доріжок із гравію, каменю або асфальту.

Не бігайте з виробом, коли двигун увімкнений. Під час роботи з виробом необхідно ходити зі звичайною

Вимикайте двигун, перш ніж змінювати висоту різання. Забороняється виконувати регулювання при ввімкненому двигуні.

Забороняється залишати виріб без нагляду коли двигун працює. Зупиніть двигун та переконайтеся, що ріжуче обладнання не обертається. Правила техніки безпеки під час використання Засоби індивідуального захисту ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

Особисте захисне спорядження не може повністю усунути небезпеку травмування, але при нещасному випадку воно знизить ступінь важкості травми. Дозвольте дилеру допомогти вам із вибором підходящого обладнання.

Використовуйте взуття із захистом від ковзання для роботи у важких умовах. Забороняється використовувати відкрите взуття або працювати взагалі без нього.

71 - 005 - 18.05.2018

541• Використовуйте цупкі довгі

За потреби використовуйте рукавички, наприклад, якщо необхідно приєднати, оглянути або почистити різальне обладнання. Механізми безпеки на пристрої ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Не використовуйте виріб із пошкодженими захисними пристроями.

• Регулярно перевіряйте захисні пристрої. У випадку пошкодження захисних пристроїв зверніться до центру обслуговування Husqvarna.

• Огляньте кожух леза та переконайтеся, що він не має пошкоджень на кшталт тріщин. Ручка зупинення двигуна Ручка зупинення двигуна зупиняє двигун. За відпускання ручки зупинення двигуна він зупиняється. Щоб перевірити роботу гальма двигуна, запустіть двигун, а потім відпустіть ручку зупинення. Якщо двигун не зупиняється протягом 3 секунд, необхідно передати виріб в авторизований центр обслуговування Husqvarna для налаштування гальма

(Мал. 29 ) Ключ безпеки (моделі LC 141VLi і LC 141Li) Ключ безпеки знаходиться під кришкою акумуляторного відсіку. Ключ безпеки під’єднує акумулятор, який у свою чергу живить двигун.

• Для перевірки ключа безпеки запустіть і зупиніть

• Якщо ключ безпеки справний, двигун заводиться, лише якщо повернути ключ у положення «1». (Мал. 30 ) Перевірка обмежувача запуску Перевірте обмежувач запуску, щоб переконатися, що він дійсно блокує роботу двигуна.

1. Потягніть ручку зупинення двигуна в напрямку

рукоятки. Обмежувач запуску блокує рух.

2. Потягніть обмежувач запуску.(Мал. 31 )

3. Відпустіть обмежувач запуску та переконайтеся,

що він повертається до початкового положення. Використання тримача шнура живлення (модель LC 141C) Тримач шнура живлення зменшує механічне навантаження на розетку та шнур живлення. Тримач шнура живлення також знижує ризик того, що ви перечепитеся через нього.

1. Зігніть шнур живлення, утворивши вузьку петлю.

2. Вставте петлю в отвір у тримачу шнура

3. Надягніть петлю на гачок.

4. Потягніть за шнур живлення, щоб затягнути

петлю навколо гачка.(Мал. 32 ) Заходи безпеки під час роботи з акумуляторами ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

Для живлення виробів Husqvarna необхідно використовувати лише акумулятори Husqvarna. Щоб уникнути травмування, забороняється використовувати акумулятор в якості джерела живлення для інших приладів.

Не використовуйте одноразові батареї.

Небезпека ураження електричним струмом. Забороняється під'єднувати клеми акумулятора до ключів, монет, гвинтів або інших металевих предметів. Це може призвести до короткого замикання в акумуляторі.

Забороняється вставляти предмети у вентиляційні отвори акумулятора.

Тримайте акумулятор подалі від прямих сонячних променів, джерел тепла та відкритого вогню. Акумулятор може вибухнути, що призведе до опіків та / або хімічних опіків.

Бережіть акумулятор від дощу та вологи.

Захищайте акумулятор від впливу мікрохвиль чи високого тиску.

Забороняється розбирати чи ламати акумулятор.

У разі витікання рідини з акумулятора слідкуйте, щоб вона не потрапила на тіло чи в очі. Якщо рідина потрапила на шкіру, промийте вражену ділянку великою кількістю води та зверніться за медичною допомогою.

Акумулятор дозволяється використовувати за температури від ‐10°C до +40°C.

Заборонено мити батарею чи зарядний пристрій водою.

Чищення акумулятора та зарядного пристрою на сторінці 550

Не використовуйте несправний чи пошкоджений акумулятор.

Зберігайте акумулятор подалі від металевих предметів на кшталт цвяхів, монет, ювелірних виробів. Заходи безпеки при роботі із зарядним

ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

Для заряджання замінних акумуляторів Husqvarna необхідно використовувати лише зарядні пристрої QC.

Ризик короткого замикання й ураження електричним струмом. Забороняється вставляти предмети у вентиляційні отвори зарядного пристрою. Заборонено розбирати зарядний пристрій. Не торкайтеся металевих предметів контактами зарядного пристрою. Використовуйте сертифіковані електричні

Під час роботи цього виробу утворюється електромагнітне поле. Це поле може за деяких умов взаємодіяти з активними чи пасивними медичними імплантатами. Щоб

71 - 005 - 18.05.2018

543зменшити ризик тяжких або смертельних травм, рекомендуємо особам із медичними імплантатами проконсультуватися зі своїм лікарем і виробником медичного імплантату перед початком експлуатації цього

Регулярно перевіряйте шнур живлення зарядного пристрою на предмет пошкоджень та тріщин.

Забороняється підіймати зарядний пристрій, тримаючи його за шнур живлення. Щоб від’єднати зарядний пристрій від настінної розетки, витягніть штепсельну вилку. У жодному разі не тягніть за шнур живлення.

Тримайте шнур живлення та подовжувачі на безпечній відстані від води, мастил і гострих предметів. Переконайтеся, що кабель не здавлено дверима, огорожею або іншими предметами. У такому випадку зарядний пристрій може опинитися під

Заборонено мити зарядний пристрій водою.

Діти віком від 8 років та особи з обмеженими фізичними, сенсорними або психічними можливостями або особи, які не мають досвіду та знань, можуть використовувати зарядний пристрій лише під наглядом або після належного інструктажу щодо безпечного його використання, за умови розуміння ними пов’язаних із таким використанням ризиків. Дітям забороняється грати із зарядним пристроєм. Дітям забороняється чистити зарядний пристрій і здійснювати його технічне обслуговування без нагляду.

Не намагайтеся заряджати одноразові батареї за допомогою зарядного

Забороняється використовувати зарядний пристрій поблизу легкозаймистих або корозійних матеріалів. Заборонено накривати зарядний пристрій. При появі диму чи вогню витягніть штепсель зарядного пристрою з розетки.

Не використовуйте зарядний пристрій із ознаками пошкодження.

Заряджати акумулятор слід тільки в добре провітрюваних приміщеннях та подалі від сонячного світла. Не заряджайте акумулятор у вологому середовищі. Захисний пристрій для шнура живлення Для моделі LC 141C.

Рекомендовано використовувати пристрій захисного підключення (ПЗП) зі струмом вимкнення не більше 30 мА. Навіть якщо ПЗП установлено, це не гарантує повної гарантії безпеки, тому завжди слід дотримуватися правил техніки безпеки. Перевіряйте ПЗП перед кожним використанням.

Якщо шнур живлення перерізано або пошкоджено ізоляцію, негайно від’єднайте виріб від електромережі.

Не торкайтеся пошкодженого чи перерізаного шнура живлення, доки не від’єднаєте виріб від електромережі.

Не ремонтуйте перерізаний або пошкоджений кабель живлення. Замініть його

Правила техніки безпеки під час обслуговування ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

Для моделей LC 141VLi і LC 141Li: Для запобігання ненавмисному запуску двигуна під час обслуговування переведіть ключ безпеки в положення «0» та вийміть акумулятор. Перед початком обслуговування зачекайте щонайменше 5 секунд.

Для моделі LC 141C: Щоб запобігти випадковому запуску двигуна під час обслуговування, від’єднайте шнур живлення.

Виконуйте технічне обслуговування правильно, адже це допоможе збільшити термін експлуатації виробу та зменшить небезпеку виникнення нещасних випадків. Доручайте професійний ремонт уповноваженому центру обслуговування. Більш детальну інформацію можна

71 - 005 - 18.05.2018

545дізнатися в найближчому центрі обслуговування.

Виконуйте лише те технічне обслуговування, що наведене в цьому посібнику користувача. Більш серйозні роботи повинні виконуватися працівниками сертифікованих центрів обслуговування.

Під час роботи з різальним обладнанням завжди надягайте міцні рукавиці. Лезо дуже гостре, ним можна легко порізатися.

Для найкращої продуктивності та безпеки слід підтримувати різальні кромки гострими та чистими.

Регулярно віддавайте виріб у центр обслуговування, де його будуть перевіряти, робити необхідні налаштування або ремонт.

Замінюйте пошкоджені, зношені або зламані деталі.

Дотримуйтеся інструкцій щодо заміни аксесуарів. Користуйтеся аксесуарами лише від виробника обладнання.

Коли виріб не використовується, зберігайте його окремо від акумулятора та зарядного пристрою в сухому закритому приміщенні. Переконайтеся, що діти та особи без належної підготовки не зможуть отримати доступ до виробу, акумулятора чи зарядного

ПОПЕРЕДЖЕННЯ: Перед монтажем виробу необхідно прочитати розділ про заходи безпеки. ПОПЕРЕДЖЕННЯ: Для моделей LC 141VLi і LC 141Li: Щоб запобігти випадковому ввімкненню виробу під час збирання, поверніть ключ безпеки в положення «0», вийміть акумуляторну батарею та почекайте принаймні 5 секунд. Для моделі LC 141C: Щоб запобігти випадковому запуску двигуна під час монтажу, від’єднайте шнур живлення. Монтаж ручки

1. Вирівняйте отвори в рукоятці відповідно до

отворів у нижній ручці та встановіть гвинти, шайби та фіксуючі голівки. Надійно затягніть фіксуючі голівки.(Мал. 33 )

2. Приєднайте кабелі до ручки за допомогою

тримачів.(Мал. 34 ) Зверніть увагу: Переконайтеся, що натяг кабелів не занадто високий. Надмірний натяг може пошкодити кабель, якщо ручку складено в положення для транспортування.

3. Повісьте кабелі на гачок, розташований унизу

ручки.(Мал. 35 ) Налаштування висоти ручки

1. Відпустіть нижні фіксувальні головки.(Мал. 36 )

546 71 - 005 - 18.05.20182. Зніміть фіксувальну головку, гайки та гвинт зліва

3. Доступні два варіанти висоти встановлення

ручки. Вставте гвинт в один із двох отворів зліва та справа.(Мал. 37 )

4. Встановіть гвинти, шайби та фіксуючі голівки.

5. Пересуньте головки вгору в напрямку ручки, доки

вони не зупиняться та ви не почуєте клацання. Надійно затягніть фіксуючі голівки.(Мал. 38 ) Монтаж травозбірника

1. Витягніть дві кришки для транспортування

назовні та вниз.(Мал. 39 )

2. Установіть верхню частину травозбірника на його

нижню частину. Зафіксуйте раму травозбірника за допомогою затискачів.(Мал. 40 )

3. Підніміть задню кришку.

4. Під’єднайте гаки травозбірника до верхньої

кромки рами.(Мал. 41 ) Монтаж комплекту для мульчування

1. Підніміть задню кришку та вийміть травозбірник.

2. Вставте заглушку для мульчування в канал

викидання трави. Заглушка для мульчування типу A призначена для моделей LC 141Li і LC 141C. Заглушка типу В призначена для LC 141VLi.(Мал. 42 )

3. Закрийте задню кришку.

4. Замініть стандартне лезо на лезо Combi (див.

Демонтаж та заміна леза на сторінці 551

ПОПЕРЕДЖЕННЯ: Перед експлуатацією виробу обов’язково прочитайте й усвідомте зміст розділу про заходи

Встановлення виробу в положення для експлуатації Якщо ручку складено в положення для транспортування та зберігання (див. Встановлення виробу в положення для транспортування на сторінці

), виконайте описані нижче дії, щоб установити ручку в робоче положення.

1. Підніміть ручку, щоб її нижня частина

зафіксувалася в робочому положенні.(Мал. 43 )

2. Піднімайте нижні фіксувальні головки вгору в

напрямку ручки, доки вони не зупиняться та ви не почуєте клацання.(Мал. 44 )

3. Затягніть фіксувальні головки.

4. Підніміть верхню частину ручки та затягніть

фіксувальні голівки.(Мал. 45 ) Налаштування висоти різання

1. Для збільшення висоти різання потягніть важіль

регулювання висоти різання назад.

2. Для зменшення висоти різання потягніть важіль

регулювання висоти різання вперед.(Мал. 46 ) УВАГА: Не встановлюйте занадто низьку висоту різання. Леза можуть зачепити землю, якщо поверхня газону буде

ПОПЕРЕДЖЕННЯ: Перед використанням акумулятора обов’язково прочитайте й усвідомте зміст розділу про заходи безпеки. Також необхідно прочитати й усвідомити зміст посібника користувача для акумулятора та зарядного пристрою. Стан акумулятора На дисплеї відображаються поточний стан заряду акумулятора та можливі проблеми під час його роботи. Поточний стан заряду акумулятора відображається протягом 5 секунд після вимкнення виробу або натискання індикаторної кнопки акумулятора. У разі виникнення будь-якої помилки на дисплеї акумулятора з’являється попереджувальний символ. Див. Акумулятор на сторінці 551

(Мал. 47 ) Світлодіодні індикатори Стан акумулятора Горять усі світлодіодні

Акумулятор заряджений повністю (75-100 %) Горять світлодіодні індикатори 1, 2 та 3 Акумулятор заряджений на 50‐75 %. Горять світлодіодні індикатори 1 та 2 Акумулятор заряджений на 25‐50 %. Горить світлодіодний індикатор 1 Акумулятор заряджений на 0‐25 % Блимає світлодіодний індикатор 1

розряджений. Зарядіть

Перед першим використанням акумулятор слід зарядити. Акумулятор постачається зарядженим лише на 30 % ємності. Зверніть увагу: Зарядний пристрій слід під’єднувати лише до джерел електроживлення з напругою та частотою, вказаними на табличці з паспортними

Акумулятор не заряджається, якщо його температура перевищує 50°C. Перед початком заряджання зарядний пристрій зменшує температуру акумулятора.

1. Під’єднайте один кінець шнура живлення

зарядного пристрою до його роз’єму.

2. Під’єднайте інший кінець шнура живлення

зарядного пристрою до електричної розетки із заземленням. Світлодіод зарядного пристрою блимне один раз зеленим кольором.(Мал. 48 )

3. Встановіть акумулятор у зарядний пристрій. Якщо

акумулятор підключено правильно, на зарядному пристрої загоряється зелений індикатор.(Мал. 49 )

4. Якщо загоряються всі світлодіодні індикатори, це

означає, що акумулятор повністю заряджений. Тривалість заряджання акумулятора не повинна перевищувати 24 години.

5. Щоб від’єднати зарядний пристрій із розетки,

тримайтеся тільки за штепсель, не тягніть за

6. Вийміть акумулятор із зарядного пристрою.

Стан заряджання акумулятора Літій-іонний акумулятор Husqvarna можна заряджати та використовувати за будь-якого рівня зарядки. Акумулятор не буде пошкоджено. Повністю заряджена акумуляторна батарея не втрачає заряд, якщо її залишити в зарядному пристрої. Світлодіодний дисплей Стан зарядки Блимає світлодіодний індикатор 1 0-25 % Горить світлодіодний індикатор 1, блимає світлодіодний індикатор 2 25-50 % Горять світлодіодні індикатори 1, 2, блимає світлодіодний індикатор 3 50-75 % Горять світлодіодні індикатори 1, 2, 3, блимає світлодіодний індикатор 4 75-100 % Світлодіодний дисплей Стан зарядки Горять світлодіодні індикатори 1, 2, 3, 4 Заряджено повністю Експлуатація LC 141VLi і LC 141Li Запуск виробу

1. Вставте заряджений акумулятор в акумуляторний

2. Поверніть ключ безпеки в положення «1».(Мал.

3. Залишайтеся позаду виробу.

4. Натисніть кнопку «УВІМК./ВИМКН.» (A) на панелі

керування, після чого ввімкнеться зелений світлодіодний індикатор (B).(Мал. 51 )

5. Відпустіть обмежувач запуску.(Мал. 52 )

6. Перемістіть ручку зупинення двигуна в напрямку

рукоятки.(Мал. 53 ) Щоб підключити привід до коліс

• Модель LC 141VLi. Щоб запустити привід, потягніть привідну скобу в напрямку рукоятки. (Мал. 54 )

• Щоб задати 4 рівні швидкості приводу, натисніть «+» чи «–» на панелі керування.(Мал. 55 )

• При наближенні до перешкоди відпустіть привідну скобу для розчеплення приводу. Використання функції SavE Виріб оснащений функцією збереження заряду акумулятора (SavE), що дозволяє подовжити час використання.

1. Для ввімкнення функції натисніть кнопку SavE (A).

Увімкнеться зелений світлодіодний індикатор. (Мал. 56 )

2. Для вимкнення функції натисніть кнопку SavE ще

раз. Зелений світлодіодний індикатор (B) вимкнеться. Функція SavE вимикається автоматично в разі, якщо умови поверхні потребують збільшення потужності. Якщо умови поверхні є сприятливими, функція SavE починає роботу автоматично. Функція підвищеної потужності Якщо виріб використовується для зрізання довгої чи вологої трави, двигун автоматично збільшує оберти. Коли необхідність у підвищеній потужності зникає, двигун повертається до роботи в стандартному

Зупинка виробу Якщо ви не користуєтеся виробом протягом 10 хвилин, він автоматично зупиняється. Залишаючи виріб без нагляду, завжди повертайте ключ безпеки в положення «0».

71 - 005 - 18.05.20181. Для зупинення двигуна відпустіть ручку

зупинення двигуна.(Мал. 57 )

2. Натисніть кнопку «УВІМК./ВИМКН.» (A) на панелі

керування, після чого зелений світлодіодний індикатор (B) вимкнеться.(Мал. 58 )

3. Відкрийте кришку акумуляторного відсіку та

поверніть ключ безпеки в положення «0».(Мал. 59 )

4. Щоб вийняти акумулятор, натисніть дві кнопки

фіксатора та витягніть його.(Мал. 60 )

5. Якщо рівень заряду акумулятора низький,

зарядіть його. Докладніше див.

акумулятора на сторінці 548

Експлуатація LC 141C) Вибір кабелю (LC 141C) Зверніть увагу: Для ринку Сполученого Королівства необхідно використовувати тільки 16-метровий подовжувальний кабель, що постачається з продуктом. Для всіх інших ринків дивіться інформацію нижче. У разі використання подовжувальних кабелів їхній мінімальний поперечний переріз повинен відповідати значенням, указаним у таблиці нижче:

Переріз кабелю 220-240 В/50 Гц До 20 м 1,5 мм

220-240 В/50 Гц 20-50 м 2,5 мм

• Придбати основні та подовжувальні кабелі можна в місцевому центрі обслуговування продуктів Husqvarna для використання надворі.

• Використовуйте лише ті подовжувачі, які призначені для використання надворі та відповідають вимогам однієї із зазначених нижче специфікацій: Звичайна гума (60245 IEC 53), Звичайний полівінілхлорид (60227 IEC 53) або Звичайний поліхлоропрен (60245 IEC 57)

• Для запобігання виникненню небезпечних ситуацій заміна пошкодженого кабелю повинна здійснюватися виробником, представником центру обслуговування виробника або кваліфікованим спеціалістом. Запуск виробу

1. Вставте шнур живлення в гніздо під ручкою.(Мал.

2. Вставте шнур живлення у тримач шнура

живлення. Див. Використання тримача шнура живлення (модель LC 141C) на сторінці 542

3. Залишайтеся позаду виробу.

4. Відпустіть обмежувач запуску.(Мал. 63 )

5. Перемістіть ручку зупинення двигуна в напрямку

рукоятки.(Мал. 64 ) Зупинка виробу

1. Для зупинення двигуна відпустіть ручку

зупинення двигуна.(Мал. 65 )

2. Від’єднайте шнур живлення від електромережі, а

потім від виробу.(Мал. 66 ) УВАГА: Тягніть штепсель назад, не розхитуючи. У жодному разі не тягніть за шнур живлення. Забезпечення ефективної роботи

• Завжди користуйтеся гострим лезом. Тупе лезо ріже нерівно, а трава на поверхні розрізу жовтіє. Крім того, гостре лезо споживає менше енергії за

• Не скошуйте більше ⅓ довжини трави. Спочатку треба виконувати скошування з великою висотою різання. Оцініть результат і зменште висоту зрізання на потрібну вам. Якщо трава дуже довга, ведіть газонокосарку повільно і виконайте скошування двічі, якщо це необхідно.

• Косіть щоразу в різних напрямках, щоб на газоні не було смуг. ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

ПОПЕРЕДЖЕННЯ: Перед виконанням робіт із технічного обслуговування обов’язково прочитайте й усвідомте зміст розділу про заходи безпеки. Для всіх робіт з обслуговування та ремонту необхідна спеціальна підготовка. Ми гарантуємо доступність послуг із професійного ремонту та обслуговування. Якщо ваш дилер не є одночасно центром обслуговування, зверніться до нього по інформацію щодо найближчого центру обслуговування. Графік технічного обслуговування Інтервали технічного обслуговування вказані з урахуванням щоденного використання виробу. Інтервали змінюються для іншої частоти використання виробу. Відомості про види обслуговування, позначені зірочкою (*), див. у розділі Механізми безпеки на пристрої на сторінці 542

Загальна перевірка. X Чищення виробу. X Перевірка обмежувача запуску*. X Перевірка справності захисних систем виробу*. X Перевірка різального обладнання. X Перевірка кожуха леза*. X Перевірка ручки зупинення двигуна*. X Тільки LC 141VLi і LC 141Li Щодня Щотижня

Перевірка справності роботи кнопки «УВІМК./ВИМК.». X Перевірка акумулятора на наявність пошкоджень. X Перевірка рівня заряду акумулятора. X Перевірка справності кнопок виймання акумулятора та надійності утримування акумулятора у виробі.

Перевірка зарядного пристрою на наявність пошкоджень та правильності його роботи.

Перевірка з’єднань між акумулятором та виробом. Перевірка з’єднань між акумулятором та зарядним пристроєм.

Процедура загальної перевірки

• Переконайтеся, що всі гайки й гвинти на виробі

• Переконайтеся, що кабелі встановлені так, щоб вони не пошкодилися. Чищення виробу

• Для очищення пластмасових деталей використовуйте суху чисту тканину.

• Не користуйтеся водою для очищення виробу. Вода може потрапити в акумулятор чи двигун та призвести до короткого замикання або пошкодження виробу.

• Для чищення виробу не використовуйте миючий апарат високого тиску.

• Заборонено лити воду безпосередньо на двигун.

• Прибирайте листя, траву та бруд за допомогою

Чищення акумулятора та зарядного

УВАГА: Заборонено мити батарею чи зарядний пристрій водою.

• Перш ніж вставити акумулятор у зарядний пристрій, переконайтеся, що акумулятор і зарядний пристрій чисті й сухі.

• Чистити контакти акумулятора потрібно стисненим повітрям або за допомогою м’якої сухої ганчірки.

• Чистити поверхню акумулятора та зарядного пристрою потрібно за допомогою м’якої сухої

Перевірка різального обладнання ПОПЕРЕДЖЕННЯ: Для моделей LC 141VLi і LC 141Li: Щоб запобігти випадковому запуску двигуна, поверніть ключ безпеки в положення «0», вийміть акумулятор та зачекайте принаймні 5 секунд. 550 71 - 005 - 18.05.2018Для моделі LC 141C: Щоб запобігти випадковому запуску двигуна, від’єднайте шнур живлення. ПОПЕРЕДЖЕННЯ: Під час технічного обслуговування різального обладнання використовуйте захисні рукавиці. Лезо дуже гостре, ним можна легко порізатися.

1. Перевірте різальне обладнання на наявність

пошкоджень або тріщин. Обов’язково замінюйте пошкоджене різальне обладнання.

2. Огляньте лезо на предмет пошкоджень або

затуплення. Зверніть увагу: Після гостріння леза необхідно відрегулювати його баланс. Гостріння, заміну та балансування леза необхідно проводити в центрі обслуговування. У разі потрапляння на перешкоду, що призвела до зупинки двигуна, замініть пошкоджене лезо. Спеціалісти центру обслуговування мають провести оцінювання стану леза та надати консультацію щодо необхідності його гостріння або заміни. Демонтаж та заміна леза

1. Зафіксуйте лезо дерев’яним брусом.(Мал. 67 )

2. Вийміть болт леза.

4. Перевірте опору леза та болт на предмет

5. Перевірте вал двигуна на предмет згинань.

6. Під час встановлення нового леза направляйте

розміщені під кутом кінці в напрямку кожуха леза. (Мал. 68 )

7. Переконайтеся, що лезо знаходиться на одному

рівні з центром вала двигуна.

8. Зафіксуйте лезо дерев’яним брусом. Установіть

пружинну шайбу та затягніть болт і шайбу з моментом 20 Н·м.(Мал. 69 )

9. Прокрутіть лезо рукою та переконайтеся, що воно

вільно обертається. ПОПЕРЕДЖЕННЯ: Використовуйте міцні робочі рукавиці. Лезо дуже гостре, ним можна легко порізатися.

10. Запустіть виріб, щоб перевірити роботу леза. У

разі неправильного встановлення леза у виробі буде спостерігатися вібрація або результат скошування буде незадовільний. Усунення несправностей

Світлодіоди на акумуляторі Можливі несправності Можливі виправлення Блимає зелений світлодіодний

Напруга акумулятора занадто

Зарядіть акумулятор Див. Зарядка акумулятора на сторінці 548

Блимає світлодіодний індикатор помилки Занадто низький рівень заряду акумулятора Зарядіть акумулятор Див. Зарядка акумулятора на сторінці 548

Температура робочого середовища занадто висока чи занадто низька Акумулятор дозволяється використовувати за температури від ‐10°C до 40°C. Перенапруга Переконайтеся, що напруга відповідає значенням, зазначеним на табличці з паспортними даними виробу. Вийміть акумулятор із зарядного пристрою. Почекайте 5 секунд і спробуйте зарядити акумулятор. Якщо усунути несправність не вдалося, зв’яжіться з уповноваженим центром обслуговування. Світлодіодний індикатор помилки

Завелика різниця напруги між елементами акумуляторної батареї (1 В). Зверніться в авторизований центр обслуговування.

71 - 005 - 18.05.2018 551Зарядний пристрій акумулятора

Світлодіодний індикатор на зарядному пристрої Можливі несправності Можливі виправлення

світлодіодний індикатор помилки Температура робочого середовища занадто висока чи занадто низька Зарядний пристрій дозволяється використовувати за температури від 5°C до 40°C. Світлодіодний індикатор помилки

Зверніться в авторизований центр обслуговування Панель керування У разі виникнення проблем, не наведених у цьому розділі, зверніться в центр обслуговування. Кнопкова панель Можливі несправності Рекомендовані дії Блимає світлодіодний індикатор помилки. Двигун перенавантажений Збільште висоту різання. Див. Налаштування висоти різання на сторінці 547

Частота обертання двигуна занадто падає та він зупиняється Елементи керування двигуном занадто нагрілися Зупиніть двигун та почекайте, доки вони

Лезо заблоковане Щоб запобігти випадковому ввімкненню виробу, поверніть ключ безпеки в положення «0», вийміть акумуляторну батарею та почекайте принаймні 5 секунд. Переконайтеся, що лезо може вільно обертатися. Якщо усунути несправність не вдалося, зв’яжіться з уповноваженим центром обслуговування Помилка акумулятора або відсутність сигналу від нього Правильно вставте акумулятор у виріб та перевірте його роз’єм. Якщо світлодіодний індикатор на акумуляторі продовжує блимати,

Акумулятор на сторінці 551

Виріб зупиняється Занадто низький рівень заряду акумулятора Зарядіть акумулятор Див. Зарядка акумулятора на сторінці 548

Несправність роз’єму акумулятора Огляньте роз’єм акумулятора Транспортування, зберігання та утилізація Встановлення виробу в положення для транспортування

1. Якщо встановлено травозбірник, зніміть його.

2. Відпустіть фіксувальні голівки на верхній частині

ручки та складіть ручку.(Мал. 70 )

3. Відпустіть нижні фіксувальні головки.

4. Пересуньте головки у нижню частину прорізів

зліва та справа виробу.(Мал. 71 )

5. Складіть ручку вперед.(Мал. 72 )

• До літій-іонних акумуляторів, що йдуть у комплекті, застосовується законодавство щодо небезпечних товарів.

• Під час транспортування цивільним транспортом слід дотримуватися спеціальних вимог, що зазначені на пакуванні та наклейках.

• У разі підготовки виробу до транспортування переконайтеся, що ви дотримуєтеся законодавства щодо небезпечних матеріалів. Крім того, можуть застосовуватися місцеві норми. 552 71 - 005 - 18.05.2018• Перед перевезенням виробу слід завжди виймати акумуляторну батарею.

• Заклейте з’єднувачі акумулятора стрічкою та переконайтеся, що під час транспортування він буде надійно зафіксований.

• Під час транспортування закріплюйте виріб.

• Перед зберіганням виробу слід завжди виймати акумулятор.

• Задля уникнення нещасних випадків переконайтеся, що під час зберігання акумулятор не під’єднаний до виробу.

• Зберігайте зарядний пристрій у сухому місці в закритому приміщенні.

• Зберігайте акумулятор та зарядний пристрій у сухому місці, захищеному від вологи та холоду.

• Під час зберігання від’єднуйте акумулятор від зарядного пристрою.

• Заборонено зберігати акумулятор у місці, де можуть утворюватися статичні заряди. Не зберігайте акумулятор у металевій коробці.

• Зберігайте акумулятор за температури від 5°C до 25°C у захищеному від прямих сонячних променів

• Зберігайте зарядний пристрій за температури від 5°C до 45°C у захищеному від прямих сонячних променів місці.

• Перед тривалим зберіганням акумуляторної батареї переконайтеся, що рівень її заряду становить 30–50 %.

• Зберігайте виріб, акумулятор та зарядний пристрій у закритому приміщенні, куди не зможуть отримати доступ діти та особи без належної підготовки.

• Перед тривалим зберіганням промийте виріб та проведіть повне технічне обслуговування.

Символи на виробі або його упаковці вказують на те, що його не слід утилізувати разом з побутовими відходами. Утилізацію цього виробу слід здійснювати на спеціалізованому підприємстві з переробки відходів електричного й електронного обладнання. Належна утилізація виробу допоможе запобігти потенційному негативному впливу на стан навколишнього середовища та здоров’я людей, який може стати наслідком некоректної обробки відходів. Докладну інформацію про утилізацію цього виробу можна отримати в органах місцевого самоврядування, місцевих службах переробки відходів або в магазині, де було придбано цей

(Мал. 73 ) Технічні дані Технічні дані LC 141VLi, LC 141Li LC 141VLi LC 141Li Різальний двигун Тип двигуна Двигун постійного струму (без щіток) 36 В Двигун постійного струму (без щіток) 36 В Швидкість двигуна – SavE, об. на хв 2700 2700 Швидкість двигуна – номінальна, об. на хв 3100 3100 Швидкість двигуна – підвищена потужність, об. на хв 3700 3700 Вихідна потужність двигуна – максимальна, кВт 0,8 0,8 Вихідна потужність двигуна – номінальна, кВт 0,55 0,55 Повідний двигун Вихідна потужність двигуна – номінальна, кВт 0,25 Н/Д Швидкість самохідного руху, км/ч 3,0-4,5 Н/Д Рівні швидкості 4 Н/Д

Вага без акумулятора, кг 23,2 20

Тип батареї Серія Husqvarna Серія Husqvarna Тривалість роботи акумулятора Тривалість роботи акумулятора, хв, (холостий хід) з активованою функцією SavE, з акумулятором Husq- varna ємністю 5,0 А-год.

Тривалість роботи акумулятора, хв, (холостий хід) у стандартному режимі роботи, з акумулятором Husq- varna ємністю 5,0 А-год.

Рівень звукової потужності, вимірюваний у децибелах (A)

Рівень звукової потужності, гарантований L

дБ (A) 94 94 Рівні звуку

Рівень звукового тиску у вусі оператора, дБ(А) 83 83 Рівні вібрації

Висота зрізання, мм 25-70 25-70 Ширина зрізання, см 41 41 Лезо Збирання Збирання Артикульний номер 5011716-10 5011716-10 Місткість травозбірника, літри 50 50 Технічні дані LC 141C LC 141C

Тип двигуна Серія двигунів змінного струму Швидкість двигуна – номінальна, об. на хв 3200 Потужність 1800 Вт Джерело живлення Дротовий тип підключення до електромережі Кабель живлення (входить у комплект лише за умови продажу на території Сполученого Королівства)

Для досягнення найкращих результатів та продуктивності рекомендується використовувати акумуляторну батарею BLi200 Husqvarna.

Випромінювання шуму в середовище, виміряне як звукова потужність (L

), відповідає директиві ЄС 2000/14/EC.

Заявлені дані про рівень шумового тиску мають стандартну статистичну розбіжність (стандартне відхилення) в 1,2 дБ(A).

Заявлені дані щодо рівня вібрації мають стандартну статистичну розбіжність (стандартне відхилення) у 0,2 м/с

554 71 - 005 - 18.05.2018LC 141C Тип кабелю Подовжувальний кабель 16 м Вага, кг 1,6

Вага, кг 22 Випромінювання шуму

Рівень звукової потужності, вимірюваний у децибелах (A)

Рівень звукової потужності, гарантований L

дБ (A) 96 Рівні звуку

Рівень звукового тиску у вусі оператора, дБ(А) 83 Рівні вібрації

Висота зрізання, мм 25-70 Ширина зрізання, см 41 Лезо Збирання Артикульний номер 5011716-10 Місткість травозбірника, літри 50

Випромінювання шуму в середовище, виміряне як звукова потужність (L

), відповідає директиві ЄС 2000/14/EC.

Заявлені дані про рівень шумового тиску мають стандартну статистичну розбіжність (стандартне відхилення) в 1,2 дБ(A).

Заявлені дані щодо рівня вібрації мають стандартну статистичну розбіжність (стандартне відхилення) у 0,2 м/с

71 - 005 - 18.05.2018 555Декларація відповідності ЄС

Декларація відповідності ЄС Ми, Husqvarna АВ, SE‐561 82 місто Хускварна, Швеція, телефон: +46-36-146500, заявляємо, що газонокосарки Husqvarna LC 141VLi і LC 141Li із серійними номерами 15XXXXXXX і більше відповідають вимогам ДИРЕКТИВИ РАДИ ЄС:

• від 8 червня 2011 р. «Про обмеження використання деяких небезпечних речовин» 2011/65/EU

• від 17 травня 2006 р. «стосовно механічного обладнання» 2006/42/EC

• від 26 лютого 2014 р. «Про електромагнітну сумісність» 2014/30/EU

• від 8 травня 2000 р. «Про випромінювання шуму до навколишнього середовища» 2000/14/EC Відомості стосовно випромінювання шуму див. у розділі «Технічні дані». Застосовано такі стандарти: EN 60335-1:2012+A11:2014, EN 60335-2-77:2010, EN 62233:2008, EN 55014-1:2006/+A1:2009/+A2:2011, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013 Уповноважений орган: 0359, Intertek Testing & Certification Ltd., 58 Jinfeng Road, Yuyao, Zhejiang 315403, P.R. China провів процедуру оцінки відповідності згідно з Додатком VI Директиви 2000/14/EC і видав сертифікат за номером:71225 Huskvarna, 2016-10-31 Клаес Лосдал (Claes Losdal), директор із питань розвитку / продукції для садівництва (уповноважений представник компанії Husqvarna AB, що відповідає за технічну документацію). Декларація відповідності ЄС Ми, Husqvarna АВ, SE‐561 82 місто Хускварна, Швеція, телефон: +46-36-146500, заявляємо, що газонокосарки Husqvarna LC 141C із серійними номерами 15XXXXXXX і більше відповідають вимогам ДИРЕКТИВИ РАДИ ЄС:

• від 8 червня 2011 р. «Про обмеження використання деяких небезпечних речовин» 2011/65/EU

• від 17 травня 2006 р. «стосовно механічного обладнання» 2006/42/EC

• від 26 лютого 2014 р. «Про електромагнітну сумісність» 2014/30/EU

• від 8 травня 2000 р. «Про випромінювання шуму до навколишнього середовища» 2000/14/EC Відомості стосовно випромінювання шуму див. у розділі «Технічні дані». Застосовано такі стандарти: EN 60335-1:2012+A11:2014, EN 60335-2-77:2010, EN 62233:2008, EN 55014-1:2006/+A1:2009/+A2:2011, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-11:2000 Уповноважений орган: 0499, The Société Nationale de Certification et d'Homologation s.à r.l. (SNCH) Luxemburg згідно з процедурами SNCH підтверджує дотримання Виробником вимог Додатка VI Директиви 2000/14/EC та видає йому відповідний сертифікат за номером SNCH*2000/14*2005/88*2945*00 Huskvarna, 2016-10-31 Клаес Лосдал (Claes Losdal), директор із питань розвитку / продукції для садівництва (уповноважений представник компанії Husqvarna AB, що відповідає за технічну документацію). 556 71 - 005 - 18.05.201871 - 005 - 18.05.2018 557558 71 - 005 - 18.05.201871 - 005 - 18.05.2018 559(Fig. 76 ) www.husqvarna.com Original instructions Оригинални инструкции Původní pokyny Originale instruktioner Originalanweisungen Αρχικές οδηγίες Instrucciones originales Originaaljuhend Alkuperäiset ohjeet Instructions d’origine Originalne upute Eredeti útmutatás Istruzioni originali
