NAUDOJIMO INSTRUKCIJA LC 141VLI HUSQVARNA

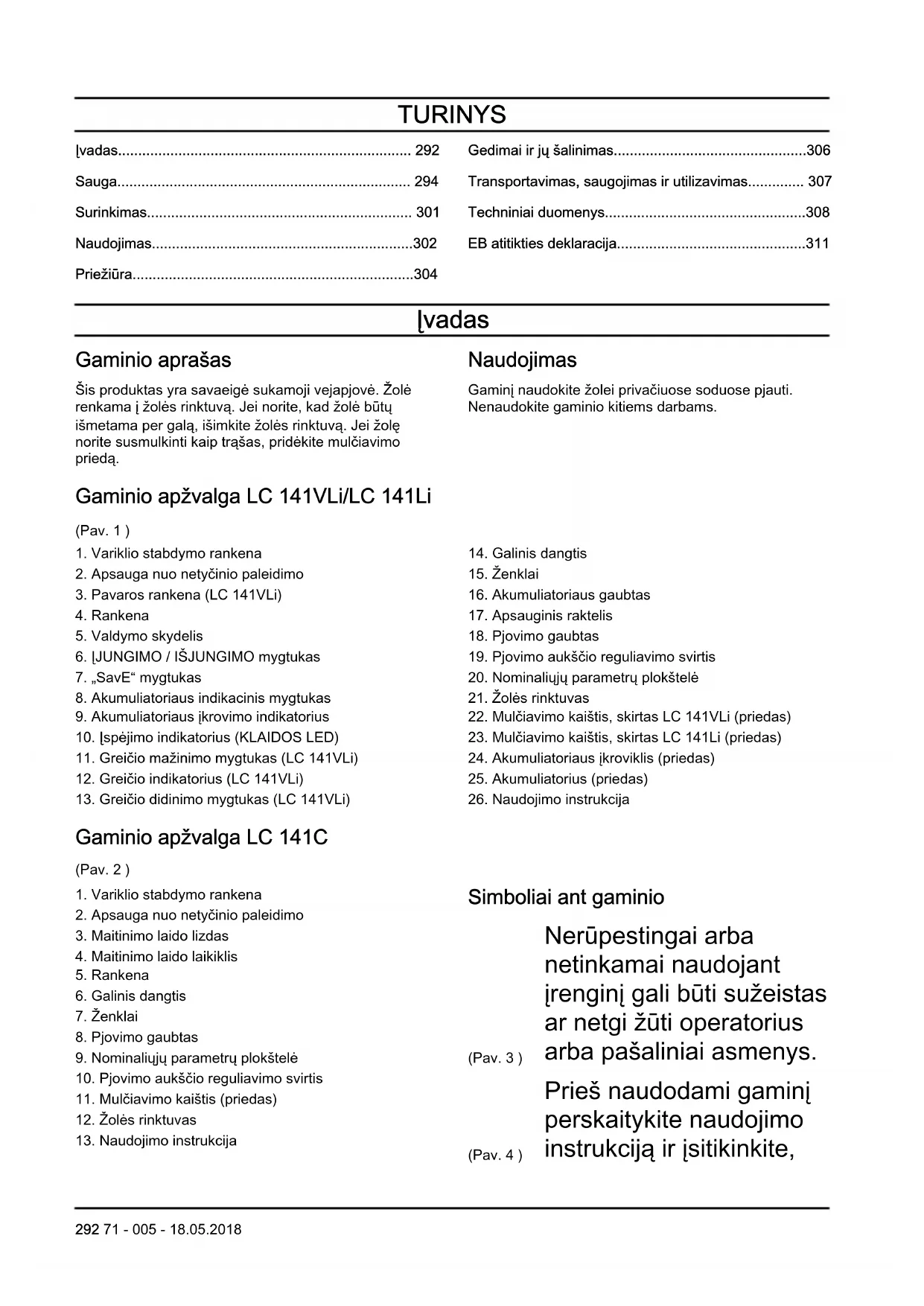

• Įvadas p. 292
• Sauga p. 294
• Surinkimas p. 301
• Naudojimas p. 302
• Priežiūra p. 304
• Gedimai ir jų šalinimas p. 306
• Transportavimas, saugojimas ir utilizavimas p. 307
• Techniniai duomenys p. 308
• EB atitikties deklaracija Įvadas Gaminio aprašas Šis produktas yra savaeigė sukamoji vejapjovė. Žolė renkama į žolės rinktuvą. Jei norite, kad žolė būtų išmetama per galą, išimkite žolės rinktuvą. Jei žolę norite susmulkinti kaip trąšas, pridėkite mulčiavimo priedą. Naudojimas Gaminį naudokite žolei privačiuose soduose pjauti. Nenaudokite gaminio kitiems darbams. Gaminio apžvalga LC 141VLi/LC 141Li (Pav. 1 ) p. 311

1. Variklio stabdymo rankena

2. Apsauga nuo netyčinio paleidimo

9. Akumuliatoriaus įkrovimo indikatorius

10. Įspėjimo indikatorius (KLAIDOS LED)

11. Greičio mažinimo mygtukas (LC 141VLi)

19. Pjovimo aukščio reguliavimo svirtis

20. Nominaliųjų parametrų plokštelė

24. Akumuliatoriaus įkroviklis (priedas)

2. Apsauga nuo netyčinio paleidimo

3. Maitinimo laido lizdas

9. Nominaliųjų parametrų plokštelė

10. Pjovimo aukščio reguliavimo svirtis

Simboliai ant gaminio (Pav. 3 ) Nerūpestingai arba netinkamai naudojant įrenginį gali būti sužeistas ar netgi žūti operatorius arba pašaliniai asmenys. (Pav. 4 ) Prieš naudodami gaminį perskaitykite naudojimo instrukciją ir įsitikinkite, 292 71 - 005 - 18.05.2018kad instrukcijas suprantate. (Pav. 5 ) Asmenims ir gyvūnams būtina laikytis saugaus atstumo nuo darbo zonos. (Pav. 6 ) Saugokitės išmetamų ir rikošetu atšokusių daiktų. (Pav. 7 ) Įspėjimas: Saugokite rankas bei kojas ir nekiškite jų prie besisukančio peilio. (Pav. 8 ) Įspėjimas: Saugokite rankas bei kojas ir nekiškite jų prie besisukančių dalių. (Pav. 9 ) Prieš atlikdami gaminio priežiūros darbus, ištraukite apsauginį raktelį. (modelis LC 141VLi/LC 141Li) (Pav. 10 ) Prieš atlikdami gaminio priežiūros darbus, atjunkite gaminį nuo elektros tinklo. (modelis LC 141C) (Pav. 11 ) IPX1 – gaminys yra apsaugotas nuo varvančio vandens (modelis LC 141VLi/ LC 141Li) (Pav. 12 ) IPX4 – gaminys yra apsaugotas nuo vandens purslų (modelis / LC 141C) (Pav. 13 ) Saugokite gaminį nuo lietaus (modelis LC 141VLi/LC 141Li) (Pav. 14 ) Įspėjimas: Nenaudokite gaminio ant maitinimo laido, nes galite patirti elektros smūgį arba sugadinti gaminį. (modelis LC 141C) (Pav. 15 ) Šis įrenginys atitinka jam taikomas EB direktyvas. (Pav. 16 ) Į aplinką skleidžiamas triukšmas atitinka Europos Bendrijos direktyvą. Gaminio emisijos nurodytos skyriuje „Techniniai duomenys“ ir ant etiketės. (Pav. 17 ) Nuolatinė srovė. 36 V (Pav. 18 ) Dviguba izoliacija. (Pav

19 ) Nuvežkite šį gaminį į elek- tros ir elektroni- kos įrenginių perdirbimo punktą. (galioja tik Europoje)

20 ) Modelių LC 141VLi/ LC 141Li palei- dimo proce- dūra: paspaus- kite ĮJUNGI-

MO mygtuką, atleiskite ap- saugą nuo ne- tyčinio paleidi- mo, nuspaus- kite variklio stabdymo ran- keną. (Pav. 21 ) Modelio LC 141C paleidimo procedūra: atleiskite apsaugą nuo netyčinio paleidimo, nuspauskite variklio stabdymo rankeną. (Pav. 22 ) Norėdami sustabdyti variklį, atleiskite variklio stabdymo rankeną. (Pav. 23 ) Lėtai (Pav. 24 ) Greitai Pasižymėkite: Kiti ant gaminio pateikti simboliai (lipdukai), skirti kai kurių rinkų sertifikavimo reikalavimams. Simboliai ant akumuliatoriaus ir (ar) akumuliatoriaus įkroviklio (Pav

25 ) Nuvežkite šį gaminį į elek- tros ir elektroni- kos įrenginių perdirbimo punktą. (galioja tik Europoje) (Pav. 26 ) Apsaugotas transformatorius. (Pav. 27 ) Akumuliatoriaus įkroviklį naudokite ir laikykite tik uždarose patalpose. (Pav. 28 ) Dviguba izoliacija. Gaminio patikimumas Kaip nurodyta atsakomybės už gaminį įstatymuose, mes nesame atsakingi už mūsų gaminio sukeltą žalą, jei:

• gaminys netinkamai suremontuotas.

• gaminys suremontuotas naudojant kito gamintojo arba gamintojo nepatvirtintas dalis.

• gaminys turi kito gamintojo arba gamintojo nepatvirtintą priedą.

• gaminys suremontuotas ne patvirtintame techninės priežiūros centre arba jį suremontavo ne patvirtintas atstovas. Sauga Saugos ženklų reikšmės Įspėjimai, perspėjimai ir pastabos yra skirtos atkreipti dėmesį į ypač svarbias instrukcijos dalis. PERSPĖJIMAS: Naudojamas, kai naudotojui ar šalia esantiems asmenims kyla mirtino arba sunkaus sužeidimo pavojus arba, jei nesilaikoma naudotojo instrukcijoje pateiktų nurodymų. PASTABA: Naudojamas, kai kyla pavojus sugadinti gaminį, kitas medžiagas arba padaryti žalą aplinkai, jei nesilaikoma naudotojo instrukcijoje pateiktų nurodymų. Pasižymėkite: Naudojama pateikti daugiau, nei būtina esamoje situacijoje, informacijos. 294 71 - 005 - 18.05.2018Bendrieji saugos nurodymai PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

Netinkamai arba neatidžiai naudojant šis gaminys yra pavojingas. Jei nesilaikysite saugos nurodymų, kyla sužeidimų arba mirties pavojus.

Šis gaminys veikdamas sukuria elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali trikdyti aktyviųjų arba pasyviųjų medicininių implantų veiklą. Kad sumažėtų sunkių ar mirtinų sužeidimų pavojus, medicininių implantų turintiems asmenims rekomenduojame prieš naudojant šį gaminį pasitarti su gydytoju ir implanto gamintoju.

Visada elkitės atsargiai ir vadovaukitės sveiku protu. Jei tiksliai nežinote, kaip naudoti gaminį konkrečioje situacijoje, sustabdykite darbą ir prieš tęsdami darbą pasitarkite su „Husqvarna“ pardavimo atstovu.

Atsiminkite, kad už nelaimingus atitikimus, kurių metu nukentės asmenys ar turtas, bus atsakingas naudotojas.

Rūpinkitės gaminio švara. Įsitikinkite, kad aiškiai perskaitėte ženklus ir lipdukus.

Neleiskite kitiems naudotis gaminiu, jei neįsitikinote, kad jie perskaitė ir suprato naudojimo instrukcijos turinį.

Neleiskite gaminio naudoti vaikams.

Visada prižiūrėkite gaminį naudojantį fizinę arba protinę negalią turintį asmenį. Būtina nuolatinė atsakingo suaugusiojo priežiūra.

Neeksploatuokite gaminio, jeigu esate pavargę, sergate, vartojote alkoholio, narkotikų ar vaistų. Tai neigiamai veikia jūsų regėjimą, nuovoką ar koordinaciją.

Neeksploatuokite gaminio, jei jis sugadintas.

Nekeiskite gaminio ir nenaudokite jo, jei jį galėjo pakeisti kiti. Sauga darbo vietoje PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

Prieš naudodami gaminį nuo darbo zonos pašalinkite tokius objektus, kaip šakos, šakelės ir akmenys.

71 - 005 - 18.05.2018

295• Atsitrenkę į pjovimo įrangą objektai gali atšokti ir sužeisti asmenis bei sugadinti daiktus. Šalia esantiems asmenims ir gyvūnams būtina laikytis saugaus atstumo nuo gaminio.

Gaminio niekuomet nenaudokite blogu oru, pvz., kai pakyla rūkas, lyja, pučia stiprus vėjas, stipriai šąla ir gali žaibuoti. Darbas gaminiu blogu oru arba drėgnose ar šlapiose vietose yra varginantis. Blogu oru gali susidaryti pavojingos sąlygos, pvz., slidūs paviršiai.

Saugokitės asmenų, daiktų ir tam tikrų situacijų kurios gali neleisti saugiai naudoti gaminio.

Saugokitės kliūčių, pvz., šaknų, akmenų, šakelių, duobių ir griovių. Aukštoje žolėje kliūtys gali būti nematomos.

Gali būti pavojinga pjauti žolę įkalnėse. Nenaudokite gaminio, jei šlaitas yra statesnis nei 15°.

Šlaitus pjaukite skersai. Nevažiuokite į viršų ir žemyn.

Būkite atsargūs artėdami prie nematomų kampų ir daiktų, kurie užstoja vaizdą. Darbo sauga PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

Gaminį naudokite tik vejų žolei pjauti. Neleidžiama jo naudoti kitoms užduotims atlikti.

Naudokite asmenines apsaugines priemones. Žr. Asmeninės apsauginės priemonės psl. 297

Nenaudokite gaminio lietuje arba drėgnoje aplinkoje. Į gaminį patekus vandens, padidėja elektros smūgio pavojus.

Nenaudokite gaminio tinkamai neuždengę peilio ir neuždėję kitų dangčių. Netinkamai uždėtas peilis gali atsilaisvinti ir sužeisti.

Užtikrinkite, kad peilis neatsitrenktų į tokius objektus, kaip akmenys ir šaknys. Tai gali sugadinti peilį ir sulenkti variklio veleną. Sulenkta ašis sukelia didelę vibraciją ir kyla didžiulis pavojus, kad peilis atsilaisvins.

Jei į peilį atsitrenkia objektas arba susidaro vibracijos, nedelsdami sustabdykite gaminį. Sustabdykite variklį, pasukite apsauginį raktelį į padėtį „0“ ir išimkite akumuliatorių (modeliai LC 141VLi ir LC 141Li) arba

(modelis LC 141C). Patikrinkite, ar gaminys neapgadintas. Pataisykite sugadintas dalis arba remonto darbus perleiskite įgaliotajam techninės priežiūros atstovui.

Niekada nepritvirtinkite variklio stabdymo rankenos prie rankenos visam laikui, kai variklis veikia.

Padėkite gaminį ant stabilaus, plokščio paviršiaus ir paleiskite jį. Patikrinkite, ar peilis neliečia žemės ar kokių kitų daiktų.

Visada būkite už gaminio, kai jį naudojate.

Prižiūrėkite, kad visi ratukai būtų ant žemės ir abi rankas laikykite ant rankenos, kai naudojate gaminį. Saugokite rankas bei kojas ir nekiškite jų prie besisukančių peilių.

Būkite atsargūs, kai gaminį traukiate atgal.

Dirbant varikliui niekada nekelkite gaminio. Jeigu gaminį būtina pakelti, pirmiausia išjunkite variklį, pasukite apsauginį raktelį į padėtį „0“ ir išimkite akumuliatorių (modeliai LC 141VLi ir LC 141Li) arba atjunkite maitinimo laidą (modelis LC 141C).

Naudodami gaminį neikite atgal.

Veždami įrenginį per zonas be žolės, pvz., žvirgždo, akmenų ir asfalto takelius, sustabdykite variklį.

Dirbant varikliui nebėkite su gaminiu. Naudodami gaminį visada eikite.

Prieš pakeisdami pjovimo aukštį pirmiausia išjunkite variklį. Niekada nereguliuokite varikliui veikiant.

Niekada nepaleiskite gaminio iš akių, kai veikia variklis. Išjunkite variklį ir įsitikinkite, kad pjovimo įranga nesisuka. Naudojimo saugos instrukcijos Asmeninės apsauginės priemonės PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

Asmeninės apsauginės priemonės nepadės visiškai išvengti pavojaus susižeisti, tačiau nelaimingo atsitikimo atveju mažiau nukentėsite. Leiskite prekybos atstovui padėti pasirinkti tinkamą įrangą.

Avėkite patvarius, neslystančius batus. Neavėkite atvirų batų ir nebūkite basi.

71 - 005 - 18.05.2018

297• Dėvėkite storas, ilgas kelnes.

Kai būtina, pvz., montuojant, apžiūrint arba valant pjovimo įrangą, užsimaukite apsaugines pirštines. Gaminio apsauginės priemonės PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Nesinaudokite gaminiu, jei jo apsauginės priemonės yra netvarkingos.

• Reguliariai tikrinkite apsaugines priemones. Jei apsauginės priemonės yra pažeistos, pasitarkite su Husqvarna techninės priežiūros atstovu. Pjovimo gaubtas

• Apžiūrėkite pjovimo gaubtą, kad įsitikintumėte, jog nėra pažeidimų, pvz., įtrūkių. Variklio stabdymo rankena Variklio stabdymo rankena sustabdo variklį. Atleidus variklio stabdymo rankeną variklis sustoja. Norėdami patikrinti variklio stabdį, paleiskite variklį ir atleiskite variklio stabdymo rankeną. Jei variklis nesustoja per 3 sekundes, paprašykite, kad įgaliotasis „Husqvarna“ techninės priežiūros atstovas sureguliuotų variklio stabdį. (Pav. 29 ) Apsauginis raktelis (modeliai LC 141VLi ir LC 141Li) Apsauginis raktelis yra po akumuliatoriaus gaubtu. Apsauginis raktelis prijungia akumuliatorių, kuris tiekia varikliui energiją.

• Norėdami patikrinti apsauginį raktelį, paleiskite ir sustabdykite variklį.

• Jei apsauginis raktelis veikia tinkamai, variklis paleidžiamas tik kai pasukate raktelį į padėtį „1“. (Pav. 30 ) Apsaugos nuo netyčinio užvedimo patikrinimas Patikrinkite apsaugą nuo netyčinio užvedimo ir įsitikinkite, kad ji neleidžia užvesti variklio.

1. Patraukite variklio stabdymo rankeną link gaminio

rankenos. Apsauga nuo netyčinio užvedimo neleidžia judėti.

2. Išstumkite apsaugą nuo netyčinio užvedimo.(Pav.

3. Atleiskite apsaugą nuo netyčinio užvedimo ir

įsitikinkite, kad ji grįžta į savo pradinę padėtį. Maitinimo laido laikiklio naudojimas (modelis LC 141C) Maitinimo laido laikiklis sumažina maitinimo lizdui ir laidui tenkančią apkrovą. Maitinimo laido laikiklis taip pat sumažina pavojų pargriūti.

1. Sulenkite maitinimo laidą į mažą kilpą.

2. Įkiškite kilpą į maitinimo laido laikiklio angą.

3. Užnerkite kilpą ant kablio.

4. Patraukite maitinimo laidą, kad užveržtumėte ant

kablio užnertą kilpą.(Pav. 32 ) Akumuliatorių naudojimo sauga PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

Kaip susijusių „Husqvarna“ gaminių maitinimo šaltinį naudokite tik „Husqvarna“ įkraunamus akumuliatorius. Kad išvengtumėte sužeidimų, nenaudokite akumuliatoriaus kaip kitų gaminių maitinimo šaltinio.

Nenaudokite neįkraunamų akumuliatorių.

Elektros smūgio pavojus. Nejunkite akumuliatoriaus gnybtų prie raktų, monetų, atsuktuvų ar kitų metalinių daiktų. Galite suketi akumuliatoriaus trumpąjį jungimą.

Nekiškite objektų į akumuliatoriaus oro angas.

Saugokite akumuliatorių nuo tiesioginių saulės spindulių, karščio ar atviros ugnies. Akumuliatorius gali sprogti ir sukelti terminius ir (arba) cheminius nudegimus.

Saugokite akumuliatorių nuo lietaus ir drėgmės.

Saugokite akumuliatorių nuo mikrobangų ir aukšto slėgio.

Nebandykite akumuliatoriaus išmontuoti ar sulaužyti.

Jei iš akumuliatoriaus teka skystis, saugokite nuo jo kūną ir akis. Jei palietėte skystį, gerai nuplaukite šią vietą vandeniu ir kreipkitės pagalbos į medikus.

Akumuliatorių naudokite nuo −10 °C iki 40 °C temperatūroje.

Nevalykite akumuliatoriaus ar įkroviklio vandeniu. Žr. Akumuliatoriaus ir akumuliatoriaus įkroviklio valymas psl. 305

Nenaudokite sugadinto arba pažeisto akumuliatoriaus.

Laikykite akumuliatorius atokiau nuo metalinių daiktų, pavyzdžiui, vinių, monetų, juvelyrinių dirbinių. Įkroviklio sauga PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

„Husqvarna“ pakaitiniams akumuliatoriams įkrauti naudokite tik QC akumuliatorių įkroviklius.

Elektros smūgio ar trumpojo jungimo pavojus. Nekiškite objektų į įkroviklio oro angas. Nebandykite išmontuoti akumuliatoriaus įkroviklio. Neprijunkite įkroviklio gnybtų prie metalinių daiktų. Naudokite patvirtintą elektros tinklo lizdą.

Šis gaminys veikdamas sukuria elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali trikdyti aktyviųjų arba pasyviųjų medicininių implantų veiklą. Kad sumažėtų sunkaus ar netgi mirtino sužeidimo pavojus, medicininių implantų turintiems asmenims rekomenduojame prieš naudojant šį gaminį pasitarti su gydytoju ir implanto gamintoju.

Nuolat patikrinkite akumuliatoriaus įkroviklio maitinimo laidą, ar jis nepažeistas ir nėra įtrūkimų.

Nekelkite akumuliatoriaus įkroviklio už maitinimo laido. Norėdami atjungti akumuliatoriaus įkroviklį nuo elektros lizdo, traukite už kištuko. Netraukite už elektros laido.

Maitinimo laidą ir ilginamuosius kabelius saugokite nuo vandens, alyvos ir aštrių kampų. Būkite atidūs, kad kabelio neprispaustų

71 - 005 - 18.05.2018

299durys, tvoros ar pan. Priešingu atveju įkrovikliu gali imti tekėti elektros srovė.

Nevalykite akumuliatoriaus įkroviklio vandeniu.

Akumuliatoriaus įkroviklį gali naudoti vaikai nuo 8 metų amžiaus ir kiti asmenys su ribotais fiziniais, jutiminiais ar protiniais sugebėjimais, arba stokojantys patirties ar žinių, jei yra prižiūrimi arba instruktuoti dėl saugaus akumuliatoriaus įkroviklio naudojimo ir supranta gresiančius pavojus. Vaikams su akumuliatoriaus įkrovikliu žaisti negalima. Be priežiūros vaikai neturėtų valyti prietaiso ir atlikti naudotojo priežiūros darbų.

Akumuliatorių įkrovikliu nekraukite neįkraunamų akumuliatorių.

Nenaudokite akumuliatoriaus įkroviklio šalia degių arba koroziją sukeliančių medžiagų. Neuždenkite įkroviklio. Pastebėję dūmus ar liepsną, ištraukite akumuliatoriaus įkroviklio kištuką.

Nenaudokite sugadinto arba pažeisto akumuliatoriaus įkroviklio.

Įkraukite akumuliatorių tik viduje, gerai vėdinamoje patalpoje, saugodami nuo saulės spindulių. Nekraukite akumuliatoriaus drėgnomis sąlygomis. Maitinimo laido sauga Modeliui LC 141C

Rekomenduojama naudoti liekamosios srovės įtaisą (RCD) su ne didesne nei 30 mA atjungiamąja srove. Net jei RDC yra sumontuotas, 100 % sauga negarantuojama ir visuomet būtina laikyti saugaus darbo procedūrų. Kiekvieną kartą naudodami RCD, jį patikrinkite.

Jei maitinimo laidas įpjaunamas arba pažeidžiama izoliacija, nedelsdami atjunkite įrenginį nuo maitinimo tinklo.

Netaisykite įpjauto ar pažeisto kabelio. Pakeiskite jį nauju. Priežiūros saugos instrukcijos PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

Modeliams LC 141VLi ir LC 141Li: Kad atlikdami priežiūros darbus išvengtumėte netyčinio užvedimo, pasukite apsauginį raktelį į padėtį „0“ ir išimkite

sekundes ir tik tada pradėkite priežiūros darbus.

Modeliui LC 141C: Kad netyčia nepaleistumėte atlikdami priežiūros darbus, atjunkite maitinimo laidą.

Kad gaminys tarnautų ilgiau ir sumažėtų nelaimingų atsitikimų pavojus, tinkamai atlikite priežiūros darbus. Profesionalius remonto darbus leiskite atlikti patvirtintam techninės priežiūros atstovui. Jei reikia daugiau informacijos, kreipkitės į artimiausią techninės priežiūros atstovą.

Atlikite tik naudojimo instrukcijoje nurodytus techninės priežiūros darbus. Sudėtingesnius darbus turi atlikti patvirtintas techninės priežiūros atstovas.

Naudodami pjovimo įrangą, mūvėkite storas darbines pirštines. Peilis labai aštrus ir gali lengvai įpjauti.

Kad darbas vyktų saugiai ir efektyviai, pasirūpinkite, kad pjovimo briaunos būtų aštrios.

Leiskite savo techninės priežiūros atstovui reguliariai tikrinti gaminį ir atlikti reikiamus nustatymo ir remonto darbus.

Pakeiskite pažeistas, sulūžusias arba susidėvėjusias dalis.

Laikykitės priedų keitimo nurodymų. Naudokite tik gamintojo priedus.

Kai nenaudojate, laikykite gaminį, akumuliatorių ir akumuliatoriaus įkroviklį atskirai, sausoje užrakintoje patalpoje. Pasirūpinkite, kad vaikai ir pašaliniai asmenys negalėtų pasiekti gaminio, akumuliatoriaus ar akumuliatoriaus įkroviklio. Surinkimas Įvadas PERSPĖJIMAS: Prieš surinkdami produktą perskaitykite skyrių apie saugą. PERSPĖJIMAS: Modeliams LC 141VLi ir LC 141Li: Kad surinkimo metu išvengtumėte netyčinio paleidimo, pasukite apsauginį raktelį į padėtį „0“, išimkite akumuliatorių ir palaukite mažiausiai 5 sekundes. Modeliui LC 141C: Kad netyčia nepaleistumėte surinkdami, atjunkite maitinimo laidą. Rankenos surinkimas

1. Sulygiuokite rankenos angas su apatinės rankenos

angomis ir prisukite varžtus, poveržles ir rankenėles. Iki galo priveržkite rankenėles.(Pav. 33 )

2. Kabelius prie rankenų pritvirtinkite laido laikikliais.

(Pav. 34 ) Pasižymėkite: Įsitikinkite, kad kabeliai nėra per daug įtempti. Per smarkiai įtempus galima pažeisti kabelį, kai rankena nulenkiama į transportavimo padėtį.

3. Laidus užkabinkite ant kablio rankenos apačioje.

71 - 005 - 18.05.2018 301Rankenos aukščio reguliavimas

1. Atsukite apatines rankenėles.(Pav. 36 )

2. Ištraukite rankenėlę, poveržlę ir varžtą kairėje ir

3. Galima nustatyti 2 skirtingus rankenos aukščius.

Įstatykite varžtą į vieną iš 2 angų kairėje ir dešinėje pusėse.(Pav. 37 )

4. Prisukite varžtus, poveržles ir rankenėles.

5. Stumkite rankenėles į viršų link rankenos, kol jos

sustos ir išgirsite spragtelėjimą. Iki galo priveržkite rankenėles.(Pav. 38 ) Žolės rinktuvo montavimas

1. Pastumkite 2 transportavimo gaubtus į išorę ir

2. Uždėkite viršutinę žolės rinktuvo dalį ant apatinės

dalies. Pritvirtinkite žolės rinktuvo rėmą fiksatoriais. (Pav. 40 )

3. Pakelkite galinį dangtelį.

4. Pritvirtinkite žolės rinktuvo kabliukus prie viršutinio

važiuoklės krašto.(Pav. 41 ) Mulčiavimo rinkinio montavimas

1. Pakelkite galinį gaubtą ir išimkite žolės rinktuvą.

2. Įstatykite mulčiavimo priedą į žolės išmetimo kanalą.

A tipo mulčiavimo priedas yra skirtas LC 141Li ir LC 141C. B tipas skirtas LC 141VLi.(Pav. 42 )

3. Uždarykite galinį dangtelį.

4. Pakeiskite peilį universaliu peiliu, žr.

Peilio išėmimas ir pakeitimas psl. 305

Naudojimas Įvadas PERSPĖJIMAS: Prieš naudodami gaminį perskaitykite ir supraskite saugos skyriaus informaciją. Produkto paruošimas transportuoti Jei rankena nulenkta į transportavimo ir saugojimo padėtį (žr. Gaminio paruošimas transportuoti psl. 307

atlikite tolesnė procedūra, kad grąžintumėte rankeną į darbinę padėtį.

1. Kelkite rankeną, kol apatinė rankena užsifiksuos

darbinėje padėtyje.(Pav. 43 )

2. Stumkite apatines rankenėles į viršų link rankenos,

kol jos sustos ir išgirsite spragtelėjimą.(Pav. 44 )

3. Priveržkite tvirtinimo rankenėles.

4. Pakelkite viršutinę rankeną ir priveržkite rankenėles.

(Pav. 45 ) Pjovimo aukščio nustatymas

1. Kad padidintumėte pjovimo aukštį, pjovimo aukščio

svirtį palenkite atgal.

2. Kad sumažintumėte pjovimo aukštį, pjovimo aukščio

svirtį palenkite į priekį.(Pav. 46 ) PASTABA: Nenustatykite per žemo pjovimo aukščio. Peiliai gali užkliudyti žemę, jei vejos paviršius nelygus. Akumuliatorius PERSPĖJIMAS: Prieš naudodami akumuliatorių perskaitykite ir supraskite saugos skyriaus informaciją. Taip pat turite perskaityti ir suprasti akumuliatoriaus bei akumuliatoriaus įkroviklio naudojimo instrukcijas. Akumuliatoriaus būsena Ekrane rodoma likusi akumuliatoriaus talpa ir galimos akumuliatoriaus problemos. Akumuliatoriaus talpa rodoma 5 sekundes po gaminio išjungimo arba po akumuliatoriaus indikatoriaus mygtuko paspaudimo. Akumuliatoriaus įspėjimo simbolis užsidega, kai įvyksta klaida. Žr. Akumuliatorius psl. 306 (Pav. 47 ) Šviesos diodai Akumuliatoriaus būsena Šviečia visi diodai Visiškai įkrautas (75–100

Šviečia 1, 2 ir 3 diodai Akumuliatorius įkrautas 50–75 % Šviečia 1, 2 diodai Akumuliatorius įkrautas 25–50 % Šviečia 1 diodas Akumuliatorius įkrautas 0– 25 % Mirksi 1 diodas Akumuliatorius tuščias. Įkraukite akumuliatorių. Akumuliatoriaus įkrovimas Prieš naudodami pirmą kartą, akumuliatorių įkraukite. Klientui pateikiamas akumuliatorius yra įkrautas tik 30

Pasižymėkite: Akumuliatorių įkroviklį būtina prijungti prie parametrų plokštelėje nurodytos įtampos ir dažnio maitinimo lizdo. 302 71 - 005 - 18.05.2018Akumuliatorius neįkraunamas, jei jo temperatūra aukštesnė nei 50 °C. Prieš pradėdamas įkrauti, akumuliatoriaus įkroviklis sumažina akumuliatoriaus temperatūrą.

1. Prijunkite vieną akumuliatoriaus įkroviklio maitinimo

laido galą prie akumuliatoriaus įkroviklio lizdo.

2. Prijunkite kitą akumuliatoriaus įkroviklio maitinimo

laido galą prie įžeminto elektros lizdo. Akumuliatoriaus įkroviklio LED indikatorius vieną kartą sumirksės žaliai.(Pav. 48 )

3. Akumuliatorių įstatykite į įkroviklį. Prijungus

akumuliatorių prie akumuliatoriaus įkroviklio, įkroviklyje įsižiebia žalia lemputė.(Pav. 49 )

4. Įsižiebus visiems akumuliatoriaus LED indikatoriams,

akumuliatorius yra visiškai įkrautas. Akumuliatorių kraukite daugiausia 24 valandas.

5. Norėdami atjungti akumuliatoriaus įkroviklį nuo

elektros lizdo, traukite už kištuko, o ne už maitinimo laido.

6. Iš įkroviklio išimkite akumuliatorių.

Akumuliatoriaus įkrovimo būsena „Husqvarna“ ličio jonų akumuliatorius galima įkrauti ir naudoti nepaisant jų įkrovimo lygio. Akumuliatorius nepažeistas. Visiškai įkrautas akumuliatorius nepraras savo krūvio jį palikus įkroviklyje. LED ekranas Įkrovimo būsena Mirksi 1 diodas 0–25 % 1 diodas mirksi, 2 šviečia 25–50 % 1, 2 diodas šviečia, 3 mirksi 50–75 % 1, 2, 3 diodai šviečia, 4 mirksi 75–100 % Šviečia 1, 2, 3, 4 šviesos diodai Visiškai įkrautas LC 141VLi ir LC 141Li naudojimas Gaminio paleidimas

1. Įkrautą akumuliatorių įstatykite į akumuliatoriaus

2. Pasukite apsauginį raktelį į padėtį „1“.(Pav. 50 )

3. Stovėkite už gaminio.

4. Valdymo skydelyje paspauskite ĮJUNGIMO /

IŠJUNGIMO mygtuką (A) ir įsižiebs žalias LED indikatorius (B).(Pav. 51 )

5. Atleiskite apsaugą nuo netyčinio paleidimo.(Pav. 52 )

6. Pastumkite variklio stabdymo rankeną link gaminio

rankenos.(Pav. 53 ) Ratų pavaros naudojimas

• Modelis LC 141VLi. Patraukite pavaros rankeną link gaminio rankenos, kad įjungtumėte pavarą.(Pav. 54 )

• Spauskite valdymo skydelyje esančius mygtukus „+ “ ir „-“, kad nustatytumėte vieną iš 4 važiavimo greičio lygių.(Pav. 55 )

• Atleiskite pavaros rankeną, kad išjungtumėte pavarą, pvz., kai priartėjate prie kliūties. „SavE“ funkcijos naudojimas Gaminyje yra akumuliatoriaus taupymo funkcija („SavE“), leidžianti pailginti naudojimo trukmę.

1. Paspauskite mygtuką „SavE“ (A), kad įjungtumėte

funkciją. Įsižiebs žalias LED indikatorius.(Pav. 56 )

2. Paspauskite mygtuką „SavE“ (A) dar kartą, kad

išjungtumėte funkciją. Žalias LED indikatorius (B) išsijungs. „SavE“ funkcija sustabdoma automatiškai, jei dėl paviršiaus sąlygų reikalinga didesnė galia. „SavE“ funkcija įjungiama automatiškai, kai paviršiaus sąlygos tai leidžia. Didelės apkrovos funkcija Gaminiu pjaunant aukštą ar šlapią žolę, variklio sūkiai automatiškai padidinami. Kai didelės apkrovos funkcija nebūtina, variklis vėl pradeda veikti standartiniu režimu. Gaminio sustabdymas Gaminys sustabdomas automatiškai, jei nenaudojate jo 10 minučių. Prieš palikdami produktą neprižiūrimą, visada pasukite apsauginį raktelį į padėtį „0“.

1. Norėdami sustabdyti variklį, atleiskite variklio

stabdymo rankeną.(Pav. 57 )

2. Valdymo skydelyje paspauskite ĮJUNGIMO /

IŠJUNGIMO mygtuką (A) ir žalias LED indikatorius (B) išsijungs.(Pav. 58 )

3. Atidarykite akumuliatoriaus gaubtą ir pasukite

apsauginį raktelį į padėtį „0“.(Pav. 59 )

4. Norėdami išimti akumuliatorių, paspauskite 2

atlaisvinimo mygtukus ir ištraukite akumuliatorių. (Pav. 60 )

5. Jei akumuliatoriaus įkrova žema, įkraukite jį. Jeigu

reikia daugiau informacijos žr. Akumuliatoriaus įkrovimas psl. 302

LC 141C naudojimas) Patvirtinto laido (LC 141C) pasirinkimas Pasižymėkite: JK rinkoje naudokite tik 16M pailginimo laidą, pateikiamą kartu su gaminiu. Kitose rinkose žr. toliau pateiktą informaciją. Jeigu naudojami pailginimo laidai, jų skersmuo turi būti ne mažesnis už nurodytą toliau pateiktoje lentelėje:

• Maitinimo laidų ir prailginimo laidų galite įsigyti iš vietinio „Husqvarna“ gaminių lauko darbams techninės priežiūros atstovo.

• Naudokite tik specialiai naudoti lauke skirtus pailginimo kabelius, kurie atitinka vieną iš šių specifikacijų: Įprastinė guma (60245 IEC 53), įprastinis PVC (60227 IEC 53) arba įprastinis PCP (60245 IEC 57)

• Jei pažeistas laidas, siekiant išvengti pavojų, jį privalo pakeisti gamintojas, techninės priežiūros atstovas ar atitinkamas kvalifikuotas specialistas. Gaminio paleidimas

1. Prijunkite maitinimo laidą prie lizdo, esančio po

2. Įstatykite maitinimo laidą į laido laikiklį. Žr.

3. Stovėkite už gaminio.

4. Atleiskite apsaugą nuo netyčinio paleidimo.(Pav. 63 )

5. Pastumkite variklio stabdymo rankeną link gaminio

rankenos.(Pav. 64 ) Gaminio sustabdymas

1. Norėdami sustabdyti variklį, atleiskite variklio

stabdymo rankeną.(Pav. 65 )

2. Maitinimo laidą pirmiausia atjunkite nuo elektros

tinklo, o tada nuo gaminio.(Pav. 66 ) PASTABA: Kištuką traukite tiesiai. Netraukite už elektros laido. Gerų rezultatų gavimas

• Visada naudokite pagaląstą peilį. Atšipęs peilis netaisyklingai nupjauna ir žolės paviršius pagelsta. Be to, aštrus peilis naudoja mažiau energijos nei atšipęs.

• Nepjaukite daugiau nei 1/3 žolės ilgio. Pirmiausia nupjaukite nustatę didelį aukštį. Patikrinkite rezultatą ir sumažinkite pjovimo aukštį iki tinkamo lygio. Jeigu žolė tikrai aukšta, judėkite lėtai ir, jei reikia, pjaukite 2 kartus.

• Kiekvieną kartą pjaukite skirtingomis kryptimis, kad vejoje nesusidarytų dryžiai. Priežiūra Įvadas PERSPĖJIMAS: Prieš atlikdami priežiūros darbus perskaitykite ir supraskite saugos skyriaus informaciją. Visiems gaminio techninės priežiūros ir remonto darbams reikia specialių apmokymų. Garantuojame profesionalaus remonto ir techninės priežiūros darbų pasiekiamumą. Jei jūsų pardavėjas nėra techninės priežiūros atstovas, paprašykite jo informacijos apie artimiausią techninės priežiūros atstovą. Priežiūros grafikas Techninės priežiūros intervalai apskaičiuojami pagal kasdienį gaminio naudojimą. Intervalai keičiasi, jei gaminys naudojamas kasdien. Techninės priežiūros informaciją, pažymėtą *, žr. Gaminio apsauginės priemonės psl. 298 LC 141VLi, LC 141Li ir LC 141C Kasdien Kiekvie- ną sa- vaitę Kiekvie-

mėnesį Atlikti bendrąją apžiūrą. X Nuvalykite įrenginį. X Patikrinti apsaugą nuo netyčinio užvedimo *. X Įsitikinti, kad gaminio saugos įtaisai nepažeisti *. X Patikrinti pjovimo įrangą. X Patikrinti pjovimo įrangos gaubtą *. X Patikrinti variklio stabdymo rankeną *. X 304 71 - 005 - 18.05.2018Tik LC 141VLi ir LC 141Li Kasdien Kiekvie- ną sa- vaitę Kiekvie-

mėnesį Įsitikinti, kad tinkamai veikia ir nepažeistas ĮJUNGIMO / IŠJUNGIMO mygtukas. X Patikrinti, ar nepažeistas akumuliatorius. X Patikrinti akumuliatoriaus įkrovą. X Patikrinti, ar tinkamai veikia akumuliatoriaus atlaisvinimo mygtukai ir ar akumu- liatorius užsifiksuoja gaminyje.

Patikrinti, ar nepažeistas akumuliatoriaus įkroviklis, ir įsitikinti, kad jis veikia tin- kamai

Patikrinti jungtis tarp akumuliatoriaus ir gaminio. Taip pat patikrinti jungtį tarp akumuliatoriaus ir akumuliatoriaus įkroviklio.

• Įsitikinkite, kad gaminio veržlės ir varžtai priveržti.

• Įsitikinkite, kad gaminio kabeliai nėra tokioje padėtyje, kurioje jie galėtų būti pažeisti. Gaminio valymas

• Plastikines dalis valykite švaria ir sausa šluoste.

• Valydami gaminį nenaudokite vandens. Vandeniui pateikus į akumuliatorių arba variklį gali įvykti trumpasis jungimas arba gaminys gali sugesti.

• Gaminio neplaukite aukšto slėgio plovimo aparatu.

• Nepilkite vandens tiesiai ant variklio.

• Lapus, žolę ir purvą nuvalykite šepečiu. Akumuliatoriaus ir akumuliatoriaus įkroviklio valymas PASTABA: Nevalykite akumuliatoriaus ar įkroviklio vandeniu.

• Prieš prijungdami akumuliatorių prie įkroviklio, įsitikinkite, kad akumuliatorius ir akumuliatoriaus įkroviklis yra švarūs ir sausi.

• Nupūskite akumuliatoriaus gnybtus suspaustu oru ir nuvalykite švelnia ir sausa šluoste.

• Nuvalykite akumuliatorių ir akumuliatoriaus įkroviklį švelnia ir sausa šluoste. Pjovimo įrangos patikrinimas PERSPĖJIMAS: Modeliams LC 141VLi ir LC 141Li: Kad išvengtumėte netyčinio paleidimo, pasukite apsauginį raktelį į padėtį „0“, išimkite akumuliatorių ir palaukite mažiausiai 5 sekundes. Modeliui LC 141C: Kad netyčia nepaleistumėte, atjunkite maitinimo laidą. PERSPĖJIMAS: Pjovimo įrangos techninės priežiūros darbus atlikite apsimovę apsaugines pirštines. Peilis labai aštrus ir gali lengvai įpjauti.

1. Patikrinkite, ar pjovimo įranga nepažeista ir

neįskilusi. Visada pakeiskite pažeistą pjovimo įrangą.

2. Apžiūrėkite peilį, ar jis nepažeistas ir neatšipęs.

Pasižymėkite: Pagalandus peilį jį reikia subalansuoti. Pagaląsti, pakeisti ir subalansuoti peilį turi techninės priežiūros centro darbuotojai. Jei susidūrėte su kliūtimi, dėl kurios įrenginys sustojo, pakeiskite pažeistą peilį. Leiskite techninės priežiūros centro darbuotojams nuspręsti, ar peilį dar galima galąsti, ar jau reikia keisti. Peilio išėmimas ir pakeitimas

1. Užfiksuokite peilį medžio bloku.(Pav. 67 )

2. Nusukite peilio tvirtinimo varžtą.

4. Patikrinkite peilio atramą ir peilio tvirtinimo varžtą, ar

5. Patikrinkite variklio veleną, kad įsitikintumėte, ar jis

6. Įdėję naują peilį nukreipkite jo kampus pjovimo

įrangos gaubto kryptimi.(Pav. 68 )

7. Įsitikinkite, kad peilis sulygiuotas su variklio veleno

8. Užfiksuokite peilį medžio bloku. Uždėkite spyruoklinę

poveržlę ir priveržkite varžtą su poveržle 20 Nm jėga.(Pav. 69 )

9. Ranka pasukite peilį ir patikrinkite, ar jis laisvai

sukasi. PERSPĖJIMAS: Apsimaukite pirštines sunkiam darbui. Peilis labai aštrus ir gali lengvai įpjauti.

71 - 005 - 18.05.2018 30510. Paleiskite gaminį, kad išbandytumėte peilį. Jei peilis

netinkamai uždėtas, gaminys vibruoja arba pjaunama nepakankamai gerai. Gedimai ir jų šalinimas Akumuliatorius Akumuliatoriaus LED Galimi gedimai Galima procedūra Mirksi žalias LED indi- katorius Žema akumuliatoriaus įtampa Įkraukite akumuliatorių. Žr. Akumuliatoriaus įkrovi- mas psl. 302 Mirksi klaidos LED indi- katorius Silpna akumuliatoriaus įkrova Įkraukite akumuliatorių. Žr. Akumuliatoriaus įkrovi- mas psl. 302 Darbo aplinkos temperatūra per auk- šta arba per žema Akumuliatorių naudokite nuo −10 °C iki 40 °C tem- peratūroje. Viršįtampis Patikrinkite, ar elektros tinklo įtampa atitinka tą, kuri yra nurodyta ant gaminio parametrų plok- štelės. Iš įkroviklio išimkite akumuliatorių. Palaukite 5 se- kundes ir vėl pabandykite įkrauti akumuliatorių. Jeigu problema kartojasi, kreipkitės į įgaliotąjį techninės priežiūros atstovą. Šviečia klaidos LED in- dikatorius Pernelyg didelis blokų skirtumas (1V) Kreipkitės į patvirtintą techninės priežiūros atsto- vą. Akumuliatoriaus įkroviklis Akumuliatoriaus įkro- viklio LED Galimi gedimai Galima procedūra Mirksi klaidos LED in- dikatorius Darbo aplinkos temperatūra per aukšta arba per žema Akumuliatoriaus įkroviklį naudokite nuo 5 °C iki 40 °C temperatūroje. Šviečia klaidos LED indikatorius Kreipkitės į patvirtintą techninės priežiūros atstovą Valdymo skydelis Jei susiduriate su problemomis, kurios nenurodytos šioje dalyje, kreipkitės į techninės priežiūros atstovą. 306 71 - 005 - 18.05.2018Klaviatūra Galimi gedimai Galimi veiksmai Mirksi klaidos diodas Variklis perkrautas Padidinkite pjovimo aukštį. Žr. Pjovimo aukščio nustatymas psl. 302 Variklio greitis per daug sumažėja ir variklis sustoja Per daug įkaitęs variklio valdiklis Išjunkite variklį ir palaukite, kol jis atvės Užblokuotas peilis Kad išvengtumėte netyčinio paleidimo, pasukite apsauginį raktelį į padėtį „0“, išimkite akumuliatorių ir palaukite mažiausiai 5 sekundes. Įsitikinkite, kad peilis gali laisvai suktis. Jeigu problema kartojasi, kreipkitės į įgaliotąjį techninės priežiūros atstovą. Akumuliatoriaus klaida arba nėra akumuliatoriaus signalo Tinkamai įstatykite akumuliatorių į gaminį ir patik- rinkite akumuliatoriaus jungtį. Jei klaidos LED indi- katorius akumuliatoriuje mirksi, žr. Akumuliatorius psl. 306

Gaminys sustoja Silpna akumuliatoriaus įkrova Įkraukite akumuliatorių. Žr. Akumuliatoriaus įkrovi- mas psl. 302 Akumuliatoriaus jungties gedimas Patikrinkite akumuliatoriaus jungtį Transportavimas, saugojimas ir utilizavimas Gaminio paruošimas transportuoti

1. Nuimkite žolės rinktuvą (jei sumontuotas).

2. Atsukite rankenėles rankenos viršuje ir nulenkite

rankeną atgal.(Pav. 70 )

3. Atsukite apatines rankenėles.

4. Stumkite rankenėles iki apatinio griovelių krašto

kairėje ir dešinėje produkto pusėje.(Pav. 71 )

5. Nulenkite rankeną pirmyn.(Pav. 72 )

• Įdėtiems ličio jonų akumuliatoriams taikomos pavojingų krovinių gabenimo taisyklės.

• Jeigu krovinys gabenamas komerciniu transportu, būtina laikytis specialių reikalavimų dėl pakavimo ir žymėjimo.

• Ruošdamiesi gaminį transportuoti, užtikrinkite, kad būtų laikomasi pavojingų medžiagų tvarkymo taisyklių. Gali būti taikomi vietos teisės aktai.

• Transportavimo metu visuomet išimkite akumuliatorių.

• Ant akumuliatoriaus jungčių užklijuokite izoliacinę juostą ir įsitikinkite, kad transportuojant akumuliatorius nejudės.

• Transportuodami gaminį, jį pritvirtinkite. Saugojimas

• Saugojimo metu visuomet išimkite akumuliatorių.

• Kad išvengtumėte nelaimingų atsitikimų, įsitikinkite, jog akumuliatorius saugojimo metu nėra prijungtas prie gaminio.

• Akumuliatoriaus įkroviklį laikykite uždaroje ir sausoje aplinkoje.

• Akumuliatorių ir akumuliatoriaus įkroviklį laikykite sausoje ir šiltoje vietoje.

• Saugodami atjunkite akumuliatorių nuo akumuliatoriaus įkroviklio.

• Nelaikykite akumuliatoriaus tokioje vietoje, kur gali susidaryti statinis krūvis. Nelaikykite akumuliatoriaus metalinėje dėžutėje.

• Akumuliatorių laikykite aplinkoje, kurios temperatūra yra nuo 5 °C iki 25 °C ir kurios nepasiekia tiesioginiai saulės spinduliai.

• Akumuliatoriaus įkroviklį laikykite aplinkoje, kurios temperatūra yra nuo 5 °C iki 45 °C ir kurios nepasiekia tiesioginiai saulės spinduliai.

• Prieš saugodami ilgesnį laiką pasirūpinkite, kad akumuliatorius būtų įkrautas 30–50 %.

• Gaminį, akumuliatorių ir akumuliatoriaus įkroviklį laikykite rakinamoje patalpoje, kur jų negalėtų pasiekti vaikai ir pašaliniai asmenys.

• Prieš saugodami gaminį ilgesnį laiką, išvalykite jį ir atlikite visus techninės priežiūros darbus. Utilizavimas Ant gaminio ar ant jo pakuotės pateikti simboliai rodo, kad šio gaminio negalima išmesti kartu su buitinėmis atliekomis. Įrenginį reikia atiduoti į atitinkamą perdirbimo įmonę, kuri utilizuotų elektrines ir elektronines dalis.

71 - 005 - 18.05.2018

307Rūpindamiesi, kad šis gaminys būtų tvarkomas teisingai, padedate išvengti galimo neigiamo poveikio aplinkai ir žmonėms, kurį gali sukelti netinkamas šio gaminio atliekų tvarkymas. Jei reikia daugiau informacijos apie šio gaminio perdirbimą, kreipkitės į savivaldybę, buitinių atliekų tvarkymo tarnybą arba parduotuvę, kurioje įsigijote gaminį. (Pav. 73 ) Techniniai duomenys Techniniai duomenys LC 141VLi, LC 141Li LC 141VLi LC 141Li Peilių variklis Variklio tipas BLDC (be šepetėlių) 36 V BLDC (be šepetėlių) 36 V Variklio greitis – „SavE“, rpm 2700 2700 Variklio greitis – nominalus, rpm 3100 3100 Variklio greitis – didelė apkrova, rpm 3 700 3 700 Variklio galingumas – maks., kW 0,8 0,8 Variklio galingumas – nominalus, kW 0,55 0,55 Pavaros variklis Variklio galingumas – nominalus, kW 0,25 N/A Savaeigis greitis, km/h 3,0–4,5 N/A Greičio lygiai 4 N/A Svoris Svoris be akumuliatoriaus, kg 23,2 20 Akumuliatorius

Akumuliatoriaus tipas „Husqvarna“ akumuliatorių serija „Husqvarna“ akumuliatorių serija Akumuliatoriaus veikimo laikas Akumuliatoriaus veikimo laikas, min, (laisva eiga) įjungus „SavE“ funkciją, su „Husqvarna“ 5,0 Ah akumuliatoriumi.

Garso stiprumo lygis, išmatuotas dB (A) 92 92 Garso galios lygis, garantuojamas L

Operatoriaus ausį veikiantis garso slėgis, dB (A) 83 83

Siekiantiems geriausių rezultatų ir našumo rekomenduojame „Husqvarna“ akumuliatorių BLi200.

Triukšmas, skleidžiamas į aplinką, išmatuotas kaip garso galia ({L

Pateikiamų triukšmo slėgio duomenų būdingoji statistinė sklaida (standartinis nuokrypis) lygi 1,2 dB (A). 308 71 - 005 - 18.05.2018LC 141VLi LC 141Li Vibracijos lygiai

2,0 2,0 Pjovimas Pjovimo aukštis, mm 25–70 25–70 Pjovimo plotis, cm 41 41 Peilis Rinkimas Rinkimas Gaminio numeris 5011716-10 5011716-10 Rinktuvo talpa, litrai 50 50 Techniniai duomenys LC 141C LC 141C Variklis Variklio tipas AC serijos variklis Variklio greitis – nominalus, rpm 3 200 Galia 1800 W Maitinimo šaltinis Laidinis elektrinis Maitinimo laidas (pateikiamas kartu tik JK rinkoje) Laido tipas 16M pailginimo laidas Svoris, kg 1,6 Svoris Svoris, kg 22 Triukšmo emisijos

Garso stiprumo lygis, išmatuotas dB (A) 94 Garso galios lygis, garantuojamas L

Operatoriaus ausį veikiantis garso slėgis, dB (A) 83 Vibracijos lygiai

2,0 Pjovimas Pjovimo aukštis, mm 25−70 Pjovimo plotis, cm 41 Peilis Rinkimas

Pateiktuose vibracijos lygio duomenyse yra 0,2 m/s

tipiška statistinė sklaida (standartinis nuokrypis).

Triukšmas, skleidžiamas į aplinką, išmatuotas kaip garso galia ({L

Pateikiamų triukšmo slėgio duomenų būdingoji statistinė sklaida (standartinis nuokrypis) lygi 1,2 dB (A).

Pateiktuose vibracijos lygio duomenyse yra 0,2 m/s

tipiška statistinė sklaida (standartinis nuokrypis).

71 - 005 - 18.05.2018 309LC 141C

Gaminio numeris 5011716-10 Rinktuvo talpa, litrai 50 310 71 - 005 - 18.05.2018EB atitikties deklaracija EB atitikties deklaracija „Husqvarna AB“, SE-561 82 Huskvarna, Švedija, tel. +46-36-146500, patvirtina, kad vejapjovės Husqvarna LC 141VLi ir LC 141Li, kurių serijos numeriai prasideda nuo 15XXXXXXX, atitinka šių TARYBOS DIREKTYVŲ reikalavimus:

• 2011 m. birželio 8 d. direktyvos 2011/65/ES dėl tam tikrų pavojingų medžiagų naudojimo;

• 2006 m. gegužės 17 d. įrengimų direktyvos 2006/42/EB;

• 2014 m. vasario 26 d. direktyvos 2014/30/ES dėl elektromagnetinio suderinamumo;

• 2000 m. gegužės 8 d. direktyvos 2000/14/EC dėl triukšmo emisijos aplinkoje. Daugiau informacijos apie triukšmo emisiją žr. skyriuje „Techniniai duomenys“. Pritaikyti tokie standartai: EN 60335-1:2012+A11:2014, EN 60335-2-77:2010, EN 62233:2008, EN 55014-1:2006/+A1:2009/+A2:2011, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013 Užklausta tarnyba: 0359, Intertek Testing & Certification Ltd., 58 Jinfeng Road, Yuyao, Zhejiang 315403, P.R. China atliko atitikties įvertinimą pagal direktyvos 2000/14/EB priedą VI ir išdavė sertifikatą, kurio numeris

Huskvarna, 2016-10-31 Claes Losdal, plėtros vadovas / sodo gaminiai (įgaliotasis „Husqvarna AB“ atstovas, atsakingas už techninę dokumentaciją.) EB atitikties deklaracija „Husqvarna AB“, SE-561 82 Huskvarna, Švedija, tel. +46-36-146500, patvirtina, kad vejapjovė Husqvarna LC 141C, kurio serijos numeris prasideda nuo 15XXXXXXX, atitinka šiuos TARYBOS DIREKTYVOS reikalavimus:

• 2011 m. birželio 8 d. direktyvos 2011/65/ES dėl tam tikrų pavojingų medžiagų naudojimo;

• 2006 m. gegužės 17 d. įrengimų direktyvos 2006/42/EB;

• 2014 m. vasario 26 d. direktyvos 2014/30/ES dėl elektromagnetinio suderinamumo;

• 2000 m. gegužės 8 d. direktyvos 2000/14/EC dėl triukšmo emisijos aplinkoje. Daugiau informacijos apie triukšmo emisiją žr. skyriuje „Techniniai duomenys“. Pritaikyti tokie standartai: EN 60335-1:2012+A11:2014, EN 60335-2-77:2010, EN 62233:2008, EN 55014-1:2006/+A1:2009/+A2:2011, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-11:2000 Užklausta tarnyba: 0499, The Société Nationale de Certification et d'Homologation s.à r.l. (SNCH) Luxemburg laikydamasi SNCH procedūrų patvirtino, kad gamintojas įvykdė visas direktyvos 2000/14/EB priedo VI sąlygas, ir išdavė sertifikatą, kurio numeris: SNCH*2000/14*2005/88*2945*00 Huskvarna, 2016-10-31 Claes Losdal, plėtros vadovas / sodo gaminiai (įgaliotasis „Husqvarna AB“ atstovas, atsakingas už techninę dokumentaciją.)

2. Izņemiet asmens skrūvi.
