KULLANIM KILAVUZU LC 141VLI HUSQVARNA

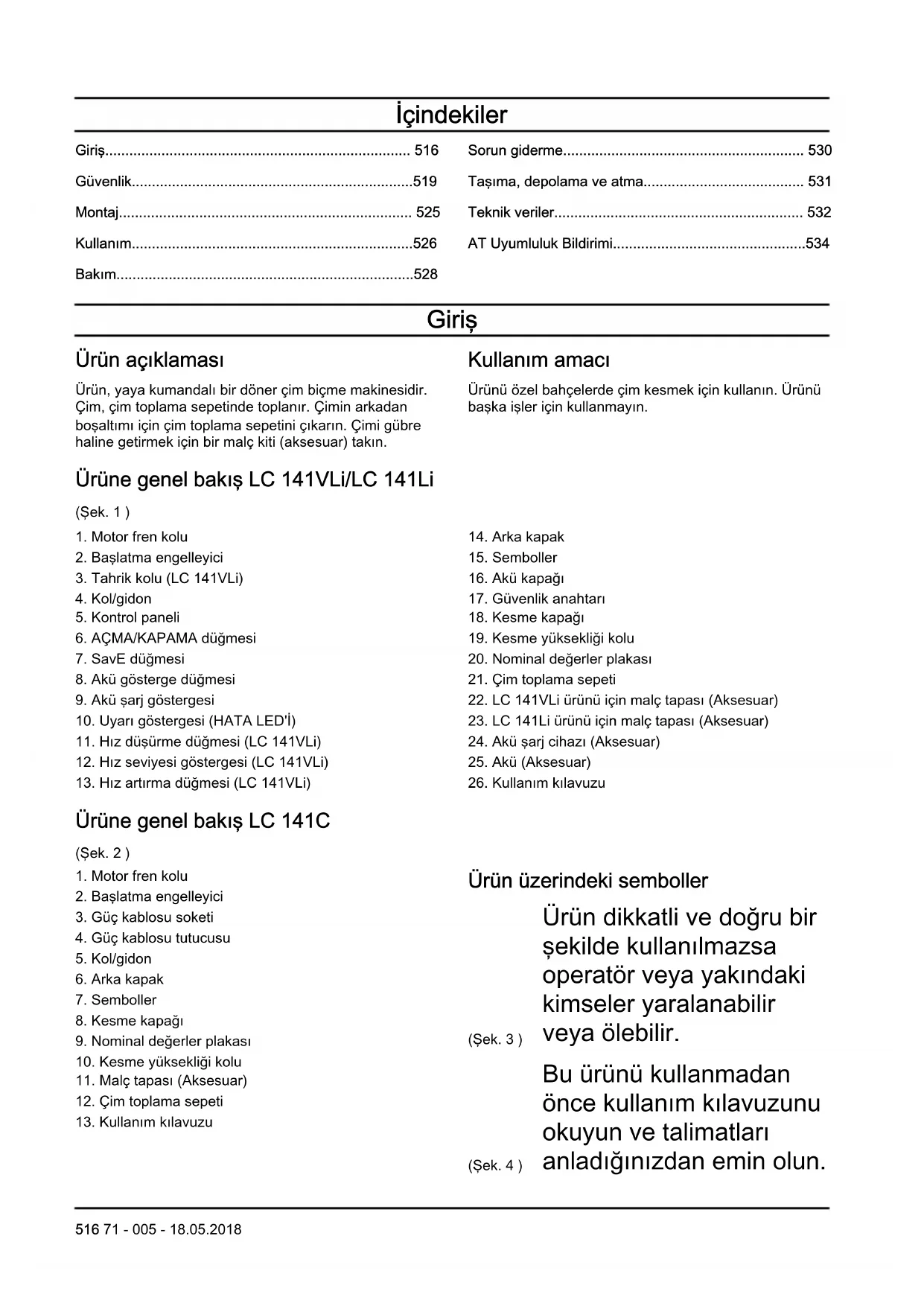

• Giriş p. 516
• Güvenlik p. 519
• Montaj p. 525
• Kullanım p. 526
• Bakım p. 528
• Sorun giderme p. 530
• Taşıma, depolama ve atma p. 531
• Teknik veriler p. 532
• AT Uyumluluk Bildirimi Giriş Ürün açıklaması Ürün, yaya kumandalı bir döner çim biçme makinesidir. Çim, çim toplama sepetinde toplanır. Çimin arkadan boşaltımı için çim toplama sepetini çıkarın. Çimi gübre haline getirmek için bir malç kiti (aksesuar) takın. Kullanım amacı Ürünü özel bahçelerde çim kesmek için kullanın. Ürünü başka işler için kullanmayın. Ürüne genel bakış LC 141VLi/LC 141Li (Şek. 1 ) p. 534

2. Başlatma engelleyici

6. AÇMA/KAPAMA düğmesi

8. Akü gösterge düğmesi

9. Akü şarj göstergesi

10. Uyarı göstergesi (HATA LED'İ)

11. Hız düşürme düğmesi (LC 141VLi)

12. Hız seviyesi göstergesi (LC 141VLi)

13. Hız artırma düğmesi (LC 141VLi)

17. Güvenlik anahtarı

19. Kesme yüksekliği kolu

20. Nominal değerler plakası

21. Çim toplama sepeti

22. LC 141VLi ürünü için malç tapası (Aksesuar)

23. LC 141Li ürünü için malç tapası (Aksesuar)

24. Akü şarj cihazı (Aksesuar)

26. Kullanım kılavuzu

Ürüne genel bakış LC 141C (Şek. 2 )

2. Başlatma engelleyici

3. Güç kablosu soketi

4. Güç kablosu tutucusu

9. Nominal değerler plakası

10. Kesme yüksekliği kolu

11. Malç tapası (Aksesuar)

12. Çim toplama sepeti

13. Kullanım kılavuzu

Ürün üzerindeki semboller (Şek. 3 ) Ürün dikkatli ve doğru bir şekilde kullanılmazsa operatör veya yakındaki kimseler yaralanabilir veya ölebilir. (Şek. 4 ) Bu ürünü kullanmadan önce kullanım kılavuzunu okuyun ve talimatları anladığınızdan emin olun. 516 71 - 005 - 18.05.2018(Şek. 5 ) İnsanları ve hayvanları çalışma alanından güvenli bir uzaklıkta tutun. (Şek. 6 ) Atılan nesnelere ve seken cisimlere dikkat edin. (Şek. 7 ) Uyarı: El ve ayaklarınızı döner bıçaktan uzak tutun. (Şek. 8 ) Uyarı: El ve ayaklarınızı döner parçalardan uzak tutun. (Şek. 9 ) Ürün üzerinde bakım yapmadan önce güvenlik anahtarını çıkarın. (LC 141VLi/LC 141Li modeli) (Şek. 10 ) Ürün üzerinde bakım yapmadan önce ürünün elektrik priziyle bağlantısını kesin. (LC 141C modeli) (Şek. 11 ) IPX1 - Ürün, su damlamasına karşı korumalıdır (LC 141VLi/ LC 141Li modelleri) (Şek. 12 ) IPX4 - Ürün su sıçramasına karşı korumalıdır (LC 141C modeli) (Şek. 13 ) Ürünü yağmurdan koruyun (LC 141VLi/ LC 141Li modelleri) (Şek. 14 ) Uyarı: Elektrik çarpmasına veya ürünün zarar görmesine neden olabileceğinden ürünü güç kablosunun üzerinden geçirmeyin. (LC 141C modeli) (Şek. 15 ) Bu ürün geçerli AB direktiflerine uygundur. (Şek. 16 ) Çevreye Avrupa Birliği Direktifine uygun gürültü emisyonu Ürünün emisyonu Teknik veriler bölümünde ve etiketin üstünde belirtilmektedir. (Şek. 17 ) Doğru akım. 36V (Şek. 18 ) Çift yalıtım. (Şek

19 ) Bu ürünü, elek- trikli ve elektro- nik ekipman- lara uygun bir geri dönüşüm noktasında geri dönüştürün. (Sadece Avru- pa için geçerli- dir)

20 ) LC 141VLi/ LC 141Li mod- eli için çalıştır- ma prosedürü:

MA düğmesine basın, başlat- ma engelleyi- ciyi gevşetin, motor fren ko- lunu aşağı bas- tırın. (Şek. 21 ) LC 141C modeli için çalıştırma prosedürü: başlatma engelleyiciyi gevşetin, motor fren kolunu aşağı bastırın. (Şek. 22 ) Durdurmak için motor fren kolunu serbest bırakın. (Şek. 23 ) Yavaş (Şek. 24 ) Hızlı Not: Ürünün üzerindeki diğer semboller/etiketler, bazı pazarların sertifikalandırma gereklilikleri ile ilgilidir. Akü ve/veya akü şarj cihazı üzerindeki semboller (Şek

25 ) Bu ürünü, elek- trikli ve elektro- nik ekipmanlar için bir geri dö- nüşüm istasyo- nunda geri dö- nüştürün. (Sa- dece Avrupa için geçerlidir) (Şek. 26 ) Arıza emniyetli dönüştürücü. (Şek. 27 ) Akü şarj cihazını sadece kapalı mekanlarda kullanın ve saklayın. (Şek. 28 ) Çift yalıtım. Ürün sorumluluğu Ürün sorumluluğu yasalarında belirtildiği üzere;

• ürünün hatalı bir şekilde onarılması,

• ürünün, üretici tarafından onaylanmayan veya üreticiden alınmayan parçalarla tamir edilmesi,

• üründe, üreticiden alınmayan veya üretici tarafından onaylanmayan bir aksesuar bulunması,

• ve ürünün, onaylı bir servis merkezinde veya yetkili bir kurum tarafından tamir edilmemesi durumunda oluşabilecek hasarlardan sorumlu değiliz. 518 71 - 005 - 18.05.2018Güvenlik Güvenlik tanımları Kılavuzdaki önemli kısımları vurgulamak için uyarılar ve notlar kullanılmıştır. UYARI: Kılavuzdaki talimatlara uyulmadığı takdirde operatör veya çevredeki kişiler için ciddi yaralanma veya ölüm tehlikesi varsa kullanılır. DİKKAT: Kılavuzdaki talimatlara uyulmadığı takdirde ürünün, diğer malzemelerin veya çevrenin zarar görme riski olduğunda kullanılır. Not: Belirli bir durumda bilgi verilmesi gerektiğinde kullanılır. Genel güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

Bu ürün yanlış kullanıldığında veya dikkatli olmazsanız tehlikelidir. Güvenlik talimatlarına uyulmaması yaralanmalara veya ölüme yol açabilir.

Bu ürün, çalışırken elektromanyetik bir alan oluşturur. Bu alan, bazı koşullarda aktif veya pasif tıbbi implantlarda girişime neden edebilir. Ciddi veya ölümcül yaralanma riskini azaltmak için tıbbi implantı olan kişilerin, bu ürünü kullanmadan önce doktorlarına ve tıbbi implant üreticilerine danışmalarını öneririz.

Her zaman dikkatli olun ve sağduyunuzu kullanın. Özel bir durumda aracı nasıl kullanacağınızdan emin değilseniz durun ve devam etmeden önce Husqvarna yetkili satıcınızla görüşün.

Diğer insanları veya bu insanlara ait mülkleri içeren kazalardan operatörün sorumlu tutulacağını unutmayın.

Ürünü temiz tutun. İşaretleri ve etiketleri net bir şekilde okuyabildiğinizden emin olun.

Kullanım kılavuzunun içindekileri okuyup anladığından emin olmadan kimsenin ürünü kullanmasına izin vermeyin.

Ürünü, bir çocuğun kullanmasına izin vermeyin.

Talimatlar hakkında bilgisi olmayan birinin ürünü kullanmasına izin vermeyin.

Fiziksel veya zihinsel kapasitesi düşük olan bir kişi ürünü kullanırken bu kişiyi daima gözetim altında tutun. Sorumluluk sahibi bir yetişkin her zaman orada olmalıdır.

Ürünü yorgun, hasta veya alkol ya da ilaç etkisi altındayken kullanmayın. Bu

71 - 005 - 18.05.2018

519durum görüş, dikkat, koordinasyon ve doğru bir şekilde düşünmenizi olumsuz yönde etkiler.

Arızalıysa ürünü kullanmayın.

Başkaları tarafından değiştirilmiş olma olasılığı varsa bu ürünü değiştirmeyin veya kullanmayın. Çalışma alanı güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

Ürünü kullanmadan önce çalışma alanındaki dal, çalı çırpı ve taş gibi nesneleri alın.

Kesme donanımına çarpan nesneler fırlatılarak kişi ve nesnelerin zarar görmesine neden olabilir. Etraftaki insanları ve hayvanları üründen güvenli bir uzaklıkta tutun.

Ürünü sis, yağmur, kuvvetli rüzgar, şiddetli soğuk ve yıldırım düşmesi riski gibi olumsuz hava koşullarında hiçbir zaman kullanmayın. Ürünü olumsuz hava koşullarında veya nemli ya da ıslak yerlerde kullanmak yorucudur. Kötü hava, kaygan yüzeyler gibi tehlikeli koşullara neden olabilir.

Ürünün güvenli bir şekilde çalışmasını önleyebilecek kişi, nesne ve durumlara dikkat edin.

Kök, taş, çalı çırpı, çukur, hendek gibi engellere dikkat edin. Uzun çim nesneleri saklayabilir.

Eğimli yerlerde çim kesmek tehlikeli olabilir. Ürünü 15°'den daha eğimli zeminlerde kullanmayın.

Yokuşlarda ürünü yatay olarak kullanın. Yukarı ve aşağı hareket ettirmeyin.

Gizli köşelere ve açık görüşü engelleyen nesnelerin yanına giderken dikkatli olun. Çalışma güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

Bu ürünü yalnızca çimenlik alanlarda çim kesmek için kullanın. Ürünün başka işler için kullanılması yasaktır.

Kişisel koruyucu araçlar kullanın. Bkz. Kişisel koruyucu ekipman sayfada: 522

Ürünü yağmurda veya ıslak koşullarda çalıştırmayın. Ürünün içine su girerse elektrik çarpması riski artar.

Bıçağı ve tüm kapakları doğru bir şekilde takmadan ürünü çalıştırmayın. Yanlış bir şekilde takılan bıçak

Bıçağın taş veya kök gibi nesnelere çarpmamasına dikkat edin. Bu, bıçağa zarar verebilir ve motor milini bükebilir. Bükülmüş aks, ağır titreşime ve çok yüksek bir bıçak gevşemesi riskine neden olabilir.

Bıçak bir cisme çarpar veya titreşim oluşursa ürünü hemen durdurun. Motoru durdurun, güvenlik anahtarını 0 konumuna getirin ve aküyü çıkarın (LC 141VLi ve LC 141Li modellerinde) / güç kablosunun bağlantısını kesin (LC 141C modelinde). Üründe hasar olup olmadığını kontrol edin. Hasarları onarın veya yetkili bir servis noktasının onarım yapmasını sağlayın.

Motor çalıştırıldığında motor fren kolunu asla sürekli olarak kola takmayın.

Ürünü sabit ve düz bir yüzeye koyup çalıştırın. Bıçağın yere veya diğer cisimlere çarpmadığından emin olun.

Ürünü çalıştırırken her zaman arkasında durun.

Ürünü kullanırken tüm tekerleklerin yere basmasını sağlayın ve 2 elinizi kolun üzerinde tutun. Ellerinizi ve ayaklarınızı döner bıçaklardan uzakta tutun.

Motor çalışırken ürünü yatırmayın.

Ürünü arkaya doğru çekerken dikkatli olun.

Motor çalışırken ürünü hiçbir zaman yukarı kaldırmayın. Ürünü kaldırmanız gerekiyorsa önce motoru durdurun, güvenlik anahtarını 0 konumuna getirin ve aküyü çıkarın (LC 141VLi ve LC 141Li modellerinde) / güç kablosunun bağlantısını kesin (LC 141C modelinde).

Ürünü kullanırken arkaya doğru yürümeyin.

Çakıl, taş ve asfalt gibi malzemelerden yapılmış, çim olmayan alanlardan geçerken motoru durdurun.

Motor çalışırken ürünle birlikte koşmayın. Ürünü kullanırken her zaman yürüyün.

Kesme yüksekliğini değiştirmeden önce motoru durdurun. Motor çalışırken asla ayarlama yapmayın.

Motor çalışırken ürünün görüş alanından çıkmasına asla izin vermeyin. Motoru durdurun ve kesme donanımının dönmediğinden emin olun.

71 - 005 - 18.05.2018

521Kullanım için güvenlik talimatları Kişisel koruyucu ekipman UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

Kişisel koruyucu ekipmanlar yaralanma riskini tamamen engelleyemez ancak bir kaza durumunda yaralanmanın derecesini azaltır. Bayinizin doğru ekipmanı seçmenize yardımcı olmasını sağlayın.

Ağır hizmet tipi kaymayan botlar veya ayakkabılar kullanın. Açık ayakkabılar giymeyin veya çıplak ayakla yürümeyin.

Kalın, uzun pantolonlar giyin.

Kesme donanımını takma, kontrol etme veya temizleme gibi gerekli durumlarda koruyucu eldivenler kullanın. Ürünün üzerindeki güvenlik aletleri UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Güvenlik araçları arızalı olan bir ürünü kullanmayın.

• Güvenlik araçlarını düzenli olarak kontrol edin. Güvenlik araçları arızalıysa Husqvarna servis noktanızla görüşün. Kesme kapağı

• Çatlak gibi hasarlar olmadığından emin olmak için kesme kapağını inceleyin. Motor fren kolu Motor fren kolu motoru durdurur. Motor fren kolu serbest bırakıldığında motor durur. Motor frenini kontrol etmek için motoru çalıştırıp motor fren kolunu serbest bırakın. Motor 3 saniye içinde durmazsa motor frenini onaylı bir Husqvarna servis noktasına ayarlatın. (Şek. 29 ) Güvenlik anahtarı (LC 141VLi ve LC 141Li modelleri) Güvenlik anahtarı, akü kapağının altındadır. Güvenlik anahtarı, motora güç sağlayan aküye bağlanır.

• Güvenlik anahtarını kontrol etmek için motoru çalıştırın ve durdurun.

• Güvenlik anahtarı doğru çalışıyorsa motor sadece anahtar 1 konumuna getirildiğinde çalışır. (Şek. 30 ) Başlatma engelleyicinin kontrol edilmesi Motorun çalışmasını engellediğinden emin olmak için başlatma engelleyiciyi kontrol edin.

1. Motor freni kolunu gidonun yönünde çekin. Başlatma

engelleyici hareketi durdurur.

2. Başlatma engelleyiciyi dışarı doğru itin.(Şek. 31 )

3. Başlatma engelleyiciyi serbest bırakın ve başlangıç

konumuna geri döndüğünden emin olun. Güç kablosu tutucusunu kullanma (LC 141C modeli) Güç kablosu tutucusu, prizdeki ve güç kablosundaki gerilimi azaltır. Güç kablosu tutucusu, düşme riskinizi de azaltır.

1. Güç kablosunu bükerek küçük bir halka oluşturun.

2. Halkayı güç kablosu tutucusundaki deliğe yerleştirin.

3. Halkayı kancanın etrafına yerleştirin.

4. Kancanın etrafındaki halkayı sıkmak için güç

kablosunu çekin.(Şek. 32 ) Akü güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

Yalnızca ilgili Husqvarna ürünleri için güç kaynağı olarak Husqvarna şarj edilebilir akülerini kullanın. Yaralanmayı önlemek için aküyü başka cihazların güç kaynağı olarak kullanmayın.

Şarj edilebilir olmayan akü kullanmayın.

Elektrik çarpması riski. Akü terminallerini anahtarlara, madeni paralara, vidalara veya

71 - 005 - 18.05.2018diğer metallere bağlamayın.

Bu, aküde kısa devreye neden olabilir.

Akünün hava deliklerine herhangi bir nesne koymayın.

Aküyü doğrudan güneş ışığından, ısı kaynaklarından veya açık alevden uzak tutun. Akü patlayabilir ve yanıklara ve/veya kimyasal yanıklara neden olabilir.

Aküyü yağmurdan ve ıslak koşullardan uzak tutun.

Aküyü mikrodalgalardan ve yüksek basınçtan uzak tutun.

Aküyü parçalarına ayırmaya veya kırmaya çalışmayın.

Aküde sızıntı varsa sıvının vücudunuza veya gözlerinize temas etmesine izin vermeyin. Sıvıya dokunduysanız etkilenen bölgeyi bolca suyla yıkayın ve tıbbi yardım alın.

Aküyü -10°C ile 40°C arasındaki sıcaklıklarda kullanın.

Aküyü veya akü şarj cihazını suyla temizlemeyin. Bkz. Aküyü ve şarj cihazını temizlemek için sayfada: 529

Hatalı veya hasarlı aküleri kullanmayın.

Aküleri çivi, madeni para, mücevher gibi metal nesnelerden uzak bir yerde saklayın. Akü şarj cihazı güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

QC akü şarj cihazlarını yalnızca Husqvarna yedek akülerini şarj etmek için kullanın.

Elektrik çarpması veya kısa devre riski. Şarj cihazının hava deliklerine herhangi bir nesne koymayın. Akü şarj cihazını parçalarına ayırmaya çalışmayın. Şarj cihazı terminallerini metal nesnelere bağlamayın. Onaylı bir elektrik prizi kullanın.

Bu ürün, çalışırken elektromanyetik bir alan oluşturur. Bu alan, bazı koşullarda aktif veya pasif tıbbi implantlarda girişime neden edebilir. Yaralanmaya veya ölüme neden olabilecek durumların ortaya çıkma riskini azaltmak için tıbbi implantı olan kişilerin, siz bu ürünü çalıştırmadan önce doktorlarına ve tıbbi implant üreticilerine danışmalarını öneririz.

Akü şarj cihazının güç kablosunun hasarlı olmadığını ve üzerinde çatlaklar bulunmadığını düzenli olarak kontrol edin.

71 - 005 - 18.05.2018

523• Akü şarj cihazını güç kablosundan tutup kaldırmayın. Akü şarj cihazını elektrik prizinden çıkarmak için fişi çekin. Güç kablosunu çekmeyin.

Güç kablosunu ve uzatma kablolarını sudan, yağdan ve keskin kenarlı cisimlerden uzak tutun. Kabloların kapılara, çitlere veya benzeri yerlere sıkışmadığından emin olun. Bu durum şarj cihazının elektrik yüklenmesine sebep olabilir.

Akü şarj cihazını suyla temizlemeyin.

Akü şarj cihazı, gözetim altında tutuldukları ya da akü şarj cihazının güvenli şekilde kullanımına ilişkin talimatlar sağlandığı ve gerçekleşebilecek tehlikeler açıklandığı sürece 8 yaş ve üzeri çocuklar ve fiziksel, duyusal veya zihinsel yetenekleri sınırlı olan ya da yetersiz deneyim ve bilgiye sahip kişiler tarafından kullanılabilir. Çocuklar akü şarj cihazı ile oynamamalıdır. Temizlik ve kullanıcı bakım işlemleri gözetim olmadan çocuklar tarafından gerçekleştirilmemelidir.

Şarj edilemeyen aküleri akü şarj cihazında şarj etmeyin.

Akü şarj cihazını, yanıcı malzemelerin veya korozyona neden olabilecek malzemelerin yakınında kullanmayın. Akü şarj cihazının üzerini kapatmayın. Duman veya ateş çıkması durumunda akü şarj cihazının fişini çekip çıkarın.

Hatalı veya hasarlı akü şarj cihazlarını kullanmayın.

Aküyü yalnızca kapalı alanda, iyi hava akışı olan ve güneş ışığından uzak bir odada şarj edin. Aküyü ıslak koşullarda şarj etmeyin. Güç kablosu güvenliği LC 141C modeli için.

Maksimum 30 mA kesme akımına sahip bir Artık Akım Cihazı (R.C.D.) kullanılması önerilir. R.C.D. takılıyken bile %100 güvenlik garanti edilemez ve güvenli çalışma prosedürlerine her zaman uyulması gerekir. Her kullanımda R.C.D.nizi kontrol edin.

Güç kablosunda kesik veya yalıtımda hasar varsa derhal elektrik şebekesiyle bağlantısını kesin.

Elektrik kaynağı bağlantısı kesilmeden kesik veya hasar görmüş güç kablolarına dokunmayın.

Kopmuş veya hasarlı güç kablolarını onarmayın. Yenisiyle değiştirin. Bakım için güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

LC 141VLi ve LC 141Li modelleri için: Bakım sırasında yanlışlıkla çalıştırmayı önlemek için güvenlik anahtarını 0 konumuna getirin ve aküyü çıkarın. Bakıma başlamadan önce en az 5 saniye bekleyin.

LC 141C modeli için: Bakım sırasında yanlışlıkla çalıştırmayı önlemek için güç kablosunu çıkarın.

Ürünün ömrünü uzatmak ve kaza riskini azaltmak için bakım işini doğru şekilde yapın. Onaylı bir servis noktasında profesyonel onarım yaptırın. Daha fazla bilgi için size en yakın servis noktası ile görüşün.

Yalnızca bu kullanım kılavuzunda belirtilen bakım çalışmasını yapın. Bu kapsamın dışındaki işlemler onaylı bir servis noktası tarafından yapılmalıdır.

Kesme donanımını kullanırken ağır hizmet tipi eldiven giyin. Bıçak çok keskindir ve kolaylıkla kesiklere yol açabilir.

En iyi ve en güvenli performans için kesme kenarlarının keskin ve temiz olmasına özen gösterin.

Servis noktanızın düzenli olarak ürünü kontrol etmesini ve gerekli ayarları ve onarımları yapmasını sağlayın.

Hasarlı, aşınmış veya bozuk parçaları değiştirin.

Aksesuar değiştirmeyle ilgili talimatlara uyun. Yalnızca üreticiden gelen aksesuarları kullanın.

Çalışmadığı zaman ürünü, aküyü ve akü şarj cihazını ayrı olarak kuru, kapalı ve kilitli bir alanda saklayın. Çocukların ve onaylı olmayan kişilerin ürüne, aküye veya akü şarj cihazına erişemediklerinden emin olun. Montaj Giriş UYARI: Ürünü monte etmeden önce, güvenlik bölümünü okuyun. UYARI: LC 141VLi ve LC 141Li modelleri için: Montaj sırasında yanlışlıkla çalıştırmayı önlemek için güvenlik anahtarını 0 konumuna getirin, aküyü çıkarın ve en az 5 saniye bekleyin. LC 141C modeli için: Montaj sırasında yanlışlıkla çalıştırmayı önlemek için güç kablosunu çıkarın.

71 - 005 - 18.05.2018 525Kolun takılması

1. Tutma çubuğundaki delikleri alt koldaki deliklerle

hizalayıp vidaları, rondelaları ve düğmeleri takın. Düğmeleri tamamen sıkın.(Şek. 33 )

2. Kabloları, kablo tutucuların yardımıyla kola takın.

(Şek. 34 ) Not: Kabloların gerginliğinin çok yüksek olmadığından emin olun. Çok yüksek gerginlik, kol nakliye konumuna katlandığında kablonun hasar görmesine neden olabilir.

3. Kabloları kolun alt kısmındaki kancanın etrafına

yerleştirin.(Şek. 35 ) Kol yüksekliğini ayarlama

1. Alt düğmeleri gevşetin.(Şek. 36 )

2. Sol ve sağ taraftaki düğmeyi, rondelayı ve vidayı

3. Kol, 2 farklı seviyeye ayarlanabilir. Vidayı sol ve sağ

taraftaki 2 delikten birine takın.(Şek. 37 )

4. Vidaları, rondelaları ve düğmeleri takın.

5. Düğmeleri durana ve tık sesi duyulana kadar kol

yönünde yukarı hareket ettirin. Düğmeleri tamamen sıkın.(Şek. 38 ) Çim toplama sepetinin takılması

1. 2 taşıma kapağını dışarı ve aşağı doğru itin.(Şek.

2. Çim toplama sepetinin üst parçasını alt parçasının

üzerine yerleştirin. Çim toplama sepeti çerçevesini klipslerle sabitleyin.(Şek. 40 )

3. Arka kapağı kaldırın.

4. Çim toplama sepetinin üzerindeki kancaları şasinin

üst kenarına geçirin.(Şek. 41 ) Malçlama kitinin takılması

1. Arka kapağı kaldırın ve çim toplama sepetini sökün.

2. Malç tapasını çim boşaltma kanalının içine

yerleştirin. A tipi malç tapası LC 141Li ve LC 141C modelleri içindir. B tipi LC 141VLi ürünü içindir.(Şek. 42 )

3. Arka kapağı kapatın.

4. Bıçağı, Kombi bıçağıyla değiştirin, bkz.

Bıçağın sökülmesi ve değiştirilmesi sayfada: 529

Kullanım Giriş UYARI: Ürünü kullanmadan önce güvenlik bölümünü okuyup anlamalısınız. Ürünü çalıştırma konumuna getirme Kol, nakliye ve depolama konumuna getirilirse (bkz. Ürünü taşıma konumuna getirme sayfada: 531 ) kolu çalışma konumuna almak için aşağıdaki prosedürü uygulayın.

1. Kolu, alt kol çalışma konumuna kilitlenene kadar

2. Alt düğmeleri durana ve tık sesi duyulana kadar kol

yönünde yukarı doğru hareket ettirin.(Şek. 44 )

4. Üst kolu kaldırın ve düğmeleri sıkın.(Şek. 45 )

Kesme yüksekliğini ayarlama

1. Kesme yüksekliğini artırmak için kesme yüksekliği

kolunu arkaya getirin.

2. Kesme yüksekliğini azaltmak için kesme yüksekliği

kolunu öne getirin.(Şek. 46 ) DİKKAT: Kesme yüksekliğini çok alçakta belirlemeyin. Çimenlik alanın yüzeyi düz değilse bıçaklar yere çarpabilir. Akü UYARI: Aküyü kullanmadan önce güvenlik bölümünü okuyup anlamalısınız. Akü ve akü şarj cihazına ait kullanım kılavuzunu da okuyup anlamalısınız. Akü durumu Ekranda, kalan akü kapasitesi ve aküyle ilgili sorun olup olmadığı gösterilir. Akü kapasitesi, ürün kapatıldıktan veya akü gösterge düğmesine basıldıktan sonra 5 saniye süreyle gösterilir. Bir hata meydana geldiğinde akünün üzerindeki uyarı simgesi yanar. Bkz. Akü sayfada: 530

(Şek. 47 ) LED ışıkları Akü durumu Tüm LED'ler yanmaktadır Tamamen dolu (%75‐100) LED 1, LED 2, LED 3 ya- nıyorsa Akü %50‐%75 dolu LED 1, LED 2 yanıyorsa Akü %25‐%50 dolu 526 71 - 005 - 18.05.2018LED ışıkları Akü durumu LED 1 yanıyorsa Akü %0‐%25 doludur. LED 1 yanıp sönüyor Akü boştur. Aküyü şarj ed- in. Aküyü şarj etme İlk kullanımdan önce aküyü şarj edin. Akü, müşteriye tedarik edildiğinde yalnızca %30 oranında doludur. Not: Akü şarj cihazı, nominal değerler plakasında belirtilen voltaj ve frekansa bağlanmalıdır. Akü sıcaklığı 50°C'nin üzerindeyse akü şarj olmaz. Akü şarj cihazı, şarj işlemine başlamadan önce akünün sıcaklığını düşürür.

1. Akü şarj cihazının güç kablosunun bir ucunu akü şarj

cihazının soketine bağlayın.

2. Akü şarj cihazının güç kablosunun diğer ucunu

topraklamalı bir elektrik prizine bağlayın. Akü şarj cihazındaki LED bir kez yeşil renkte yanıp söner. (Şek. 48 )

3. Aküyü şarj cihazına yerleştirin. Akü, akü şarj

cihazına doğru şekilde bağlandığında, şarj cihazı üzerindeki yeşil ışık yanar.(Şek. 49 )

4. Akü üzerindeki tüm LED'ler yandığında akü tam

olarak şarj olmuştur. Aküyü en fazla 24 saat boyunca şarj edin.

5. Akü şarj cihazını elektrik prizinden çıkarmak için güç

kablosunu değil fişi çekin.

6. Aküyü şarj cihazından çıkarın.

Akü şarj durumu Bir Husqvarna Lityum iyon akü tüm şarj seviyelerinde şarj edilebilir veya kullanılabilir. Akü bundan zarar görmez. Tamamen şarj olmuş bir akü, şarj cihazının içinde kalırsa akünün şarjı azalmaz. LED ekran Şarj durumu LED 1 yanıp sönüyor %0-%25 LED 1 yanıyor, LED 2 ya- nıp sönüyor %25-%50 LED 1, LED 2 yanıyor, LED 3 yanıp sönüyor %50-%75 LED 1, LED 2, LED 3 ya- nıyor, LED 4 yanıp sönüy-

%75-%100 LED 1, LED 2, LED 3, LED 4 yanıyor Tamamen dolu LC 141VLi ve LC 141Li modellerini çalıştırma Ürünü çalıştırma

1. Akü bölmesine şarj olmuş bir akü yerleştirin.

2. Güvenlik anahtarını 1 konumuna getirin.(Şek. 50 )

3. Ürünün arkasında durun.

4. Kontrol panelindeki AÇMA/KAPAMA düğmesine (A)

basın, yeşil LED (B) yanar.(Şek. 51 )

5. Başlatma engelleyiciyi gevşetin.(Şek. 52 )

6. Motor freni kolunu gidonun yönünde itin.(Şek. 53 )

Tekerleklerde tahriki kullanma

• LC 141VLi modeli. Tahriki başlatmak için tahrik kolunu gidonun yönünde çekin.(Şek. 54 )

• Tahrik hızını 4 adımda ayarlamak için kontrol panelinde + ve - öğelerine basın.(Şek. 55 )

• Örneğin bir engele yaklaştığınızda, tahriki devre dışı bırakmak için tahrik kolunu serbest bırakın. SavE işlevinin kullanılması Üründe, daha uzun süre çalışma sağlayan bir akü tasarruf işlevi (SavE) bulunur.

1. İşlevi başlatmak için SavE düğmesine (A) basın.

Yeşil LED yanar.(Şek. 56 )

2. İşlevi durdurmak için SavE düğmesine tekrar basın.

Yeşil LED (B) söner. Zemin koşulları daha yüksek bir çıkış gerektirirse SavE işlevi otomatik olarak durur. Zemin koşulları uygun olduğunda SavE işlevi otomatik olarak çalışır. Yüksek yük işlevi Ürün uzun veya ıslak çimi keserken motor otomatik olarak devri yükseltir. Yüksek yük gerekmediğinde motor, standart moda geri döner. Ürünü durdurma 10 dakika boyunca çalıştırmazsanız ürün otomatik olarak durur. Ürünü görüş alanınızın dışında bırakmadan önce güvenlik anahtarını her zaman 0 konumuna getirin.

1. Motoru durdurmak için motor fren kolunu serbest

2. Kontrol panelindeki AÇMA/KAPAMA düğmesine (A)

basın, yeşil LED (B) söner.(Şek. 58 )

3. Akü kapağını açın ve güvenlik anahtarını 0

konumuna getirin.(Şek. 59 )

4. Aküyü çıkarmak için 2 serbest bırakma düğmesine

basın ve aküyü çekip çıkarın.(Şek. 60 )

5. Akünün gücü zayıfsa aküyü şarj edin. Daha fazla

bilgi için bkz. Aküyü şarj etme sayfada: 527

527Çalıştırma (LC 141C) Onaylı bir kablo seçme (LC 141C) Not: Birleşik Krallık pazarı için yalnızca ürünle birlikte verilen 16M uzatma kablosunu kullanın. Diğer tüm pazarlar için aşağıdaki bilgilere başvurun. Uzatma kabloları kullanılıyorsa bunların aşağıda yer alan minimum kablo kesitlerine uygun olması gerekir: Voltaj Kablo uzunluğu Kablo kesiti 220-240 V/ 50

En fazla 20 m 1,5 mm

• Dış mekan ürünü olan Husqvarna için şebeke kabloları ve uzatma kabloları bölgenizdeki onaylı servis noktasında bulunur.

• Yalnızca dış mekanda kullanıma özel tasarlanmış ve aşağıda yer alan teknik özelliklerden birine uyan uzatma kablolarını kullanın: Standart kauçuk (60245 IEC 53), Standart PVC (60227 IEC 53) veya Standart PCP (60245 IEC 57)

• Kablo hasarlıysa tehlikeleri önlemek için üretici, servis noktası veya benzer nitelikte bir kişi tarafından değiştirilmelidir. Ürünü çalıştırma

1. Kolun altındaki sokete bir güç kablosu bağlayın.(Şek.

2. Güç kablosunu, güç kablosu tutucusuna yerleştirin.

Bkz. Güç kablosu tutucusunu kullanma (LC 141C modeli) sayfada: 522 .(Şek. 62 )

3. Ürünün arkasında durun.

4. Başlatma engelleyiciyi gevşetin.(Şek. 63 )

5. Motor freni kolunu gidonun yönünde itin.(Şek. 64 )

1. Motoru durdurmak için motor fren kolunu serbest

2. Güç kablosunun elektrik şebekesiyle ve ardından

ürünle bağlantısını kesin.(Şek. 66 ) DİKKAT: Fişi düz bir doğrultuda çekin. Güç kablosunu çekmeyin. İyi sonuç alma

• Her zaman keskin bıçak kullanın. Kör bıçak, düzensiz bir sonuç verir ve çimin kesme yüzeyi sarı olur. Ayrıca keskin bıçak kör bıçaktan daha az güç kullanır.

• Çim boyunun ⅓'sinden fazlasını kesmeyin. Önce kesme yüksekliği yüksek ayardayken kesmeye başlayın. Sonucu inceleyin ve kesme yüksekliğini uygun seviyeye indirin. Çimler çok uzunsa makineyi yavaş kullanın ve gerekirse 2 kere kesin.

• Her seferinde farklı yönlerde keserek çimenlik alanda çizgi oluşmasını önleyin. Bakım Giriş UYARI: Bakım yapmadan önce güvenlik bölümünü okuyup anlamanız gerekir. Ürüne uygulanacak tüm servis ve onarım işlemleri için özel eğitim gereklidir. Profesyonel onarım ve servis hizmetlerinin mevcut bulunduğunu garanti etmekteyiz. Yetkili satıcınız servis noktası değilse kendisiyle görüşüp en yakınınızdaki servis noktası hakkında bilgi edinin. Bakım takvimi Bakım aralıkları, ürünün günlük kullanımına göre hesaplanır. Ürün her gün kullanılmazsa aralıklar değişir.

• işaretli bakım işlemleri için bkz. Ürünün üzerindeki güvenlik aletleri sayfada: 522

LC 141VLi, LC 141Li ve LC 141C Günlük Haftalık olarak Aylık olarak Genel inceleme yapma. X Ürünü temizleme. X Başlatma engelleyiciyi kontrol etme *. X Üründeki güvenlik araçlarının hatalı olmadığından emin olma *. X Kesme donanımını inceleme. X Kesme kapağını inceleme *. X 528 71 - 005 - 18.05.2018LC 141VLi, LC 141Li ve LC 141C Günlük Haftalık olarak Aylık olarak Motor fren kolunu kontrol etme *. X Yalnızca LC 141VLi ve LC 141Li Günlük Haftalık olarak Aylık olarak AÇMA/KAPAMA düğmesinin doğru şekilde çalıştığından ve hatalı olmadığından emin olma.

Aküde hasar kontrolü yapma. X Akü şarjını kontrol etme. X Aküdeki serbest bırakma düğmelerinin doğru şekilde çalıştığından ve akünün ür- üne sabitlendiğinden emin olma.

Akü şarj cihazında hasar kontrolü yapma ve cihazın doğru şekilde çalıştığından emin olma.

Akü ile ürün arasındaki bağlantıları kontrol etme. Akü ile akü şarj cihazı arasın- daki bağlantıyı kontrol etme.

• Ürünün üzerindeki somun ve vidaların sıkı olduğundan emin olun.

• Üründeki kabloların hasar görebilecekleri bir konumda olmadığından emin olun. Ürünün temizlenmesi

• Plastik parçaları temiz ve kuru bir bezle temizleyin.

• Ürünü temizlemek için su kullanmayın. Aküye veya motora su girebilir ve üründe kısa devreye veya hasara neden olabilir.

• Ürünü temizlemek için yüksek basınçlı yıkayıcı kullanmayın.

• Motora doğrudan su tutmayın.

• Yaprak, çim ve kirleri gidermek için fırça kullanın. Aküyü ve şarj cihazını temizlemek için DİKKAT: Aküyü veya akü şarj cihazını suyla temizlemeyin.

• Aküyü akü şarj cihazına yerleştirmeden önce akünün ve akü şarj cihazının temiz ve kuru olduğundan emin olun.

• Akü terminallerini basınçlı hava ile temizleyin veya yumuşak ve kuru bir bez ile silin.

• Akü ve akü şarj cihazının yüzeylerini yumuşak ve kuru bir bezle temizleyin. Kesme donanımını kontrol etme UYARI: LC 141VLi ve LC 141Li modelleri için: Yanlışlıkla çalıştırmayı önlemek için güvenlik anahtarını 0 konumuna getirin, aküyü çıkarın ve en az 5 saniye bekleyin. LC 141C modeli için: Yanlışlıkla çalıştırmayı önlemek için güç kablosunu çıkarın. UYARI: Kesme donanımına bakım yaptığınızda koruyucu eldivenler kullanın. Bıçak çok keskindir ve kolaylıkla kesiklere yol açabilir.

1. Kesme donanımında hasar veya çatlak olup

olmadığını inceleyin. Hasarlı bir kesme donanımını kesinlikle değiştirin.

2. Hasarlı veya kör olup olmadığını anlamak için bıçağa

bakın. Not: Bilendikten sonra bıçağı dengelemek gerekir. Bıçağın bir servis merkezinde bilenmesini, değiştirilmesini ve dengelenmesini sağlayın. Ürünün durmasına neden olan bir engele çarparsanız hasarlı bıçağı değiştirin. Bıçağın bilenip bilenmeyeceğini veya değiştirmek gerekip gerekmediğine servis merkezinin karar vermesini sağlayın. Bıçağın sökülmesi ve değiştirilmesi

1. Bıçağı ahşap bir blokla kilitleyin.(Şek. 67 )

2. Bıçak cıvatasını sökün.

5294. Bıçak desteğinde ve bıçak cıvatasında hasar olup olmadığını kontrol edin.

5. Bükülmediğinden emin olmak için motor milini

6. Yeni bıçak taktığınızda bıçağın açılı uçlarını kesme

kapağı yönüne çevirin.(Şek. 68 )

7. Bıçağın, motor milinin orta kısmıyla hizalandığından

8. Bıçağı bir tahta parçasıyla kilitleyin. Yaylı rondelayı

takıp cıvatayı ve rondelayı 20 Nm torkla sıkın.(Şek. 69 )

9. Bıçağı elinizle çekerek döndürün ve serbestçe

döndüğünden emin olun. UYARI: Ağır hizmet tipi eldiven kullanın. Bıçak çok keskindir ve kolaylıkla kesiklere yol açabilir.

10. Bıçağı test etmek için ürünü çalıştırın. Bıçak doğru

bir şekilde takılmadıysa üründe titreşim olur veya kesme işleminin sonucu başarısızdır. Sorun giderme Akü Aküdeki LED Olası arızalar Olası prosedür Yeşil LED yanıp sönüy-

Akü voltajı düşüktür Aküyü şarj edin. Bkz. Aküyü şarj etme sayfada:

Hata LED'i yanıp sönüy-

Akünün gücü zayıftır Aküyü şarj edin. Bkz. Aküyü şarj etme sayfada:

Çalışma ortamındaki sıcaklık çok yüksek veya çok düşüktür Aküyü -10°C ile 40°C arasındaki sıcaklıklarda kul- lanın. Aşırı voltaj Şebeke voltajının, ürünün nominal değerler plaka- sındakiyle aynı olduğundan emin olun. Aküyü şarj cihazından çıkarın. 5 saniye bekleyin ve aküyü şarj etmeyi tekrar deneyin. Sorun devam ederse yetkili bir servis noktasıyla görüşün. Hata LED'i yanıyor Hücre farkı çok fazla (1 V) Onaylı bir servis noktasıyla görüşün. Akü şarj cihazı Akü şarj cihazındaki LED Olası arızalar Olası prosedür Hata LED'i yanıp sö- nüyor Çalışma ortamındaki sıcaklık çok yüksek veya çok düşüktür Akü şarj cihazını 5°C ile 40°C arasındaki sıcaklıklarda kullanın. Hata LED'i yanıyor Onaylı bir servis noktasıyla görüşün Kontrol paneli Bu bölümde yer alanların dışındaki sorunlar için servis noktanızla görüşün. 530 71 - 005 - 18.05.2018Tuş takımı Olası arızalar Olası işlem Hata LED'i yanıp sönüy-

Motor aşırı yüklüdür Kesme yüksekliğini artırın. Bkz. Kesme yükse- kliğini ayarlama sayfada: 526

Motor devri çok düşüyor ve motor duruyor Motor denetleyicisi çok sıcak Motoru durdurun ve soğuyana kadar bekleyin Bıçak engelleniyor Yanlışlıkla çalıştırmayı önlemek için güvenlik anahtarını 0 konumuna getirin, aküyü çıkarın ve en az 5 saniye bekleyin. Bıçağın rahat dönebil- diğinden emin olun. Sorun devam ederse yetkili bir servis noktasıyla görüşün Akü hatası oluştu veya akü sinyali yok Aküyü ürüne doğru şekilde yerleştirin ve akü ko- nektörünü kontrol edin. Aküdeki hata LED'i yanıp sönerse bkz. Akü sayfada: 530

Ürün duruyor Akünün gücü zayıftır Aküyü şarj edin. Bkz. Aküyü şarj etme sayfada:

Akü konektörü arızası Akü konektörünü kontrol edin Taşıma, depolama ve atma Ürünü taşıma konumuna getirme

1. Çim toplama sepetini çıkarın (varsa).

2. Üst koldaki düğmeleri gevşetin ve kolu aşağı doğru

3. Alt düğmeleri gevşetin.

4. Düğmeleri ürünün sol ve sağ tarafındaki girintilerin

alttaki ucuna getirin.(Şek. 71 )

5. Kolu öne doğru katlayın.(Şek. 72 )

• Ürün içindeki Lityum iyon aküler Tehlikeli Maddeler Kanunu gerekliliklerine tabidir.

• Ticari amaçlı taşımalarda, paketteki ve etiketlerdeki özel gerekliliklere uyulmalıdır.

• Ürünü taşıma için hazırlarken tehlikeli malzeme yönetmeliklerine uyduğunuzdan emin olun. Yerel yönetmelikler uygulanabilir.

• Ürünü taşırken aküyü kesinlikle çıkarın.

• Akü konektörlerine bant yapıştırın ve taşıma sırasında akünün hareket edemeyeceğinden emin olun.

• Taşıma sırasında ürünü bağlayın. Saklama

• Ürünü depolarken aküyü kesinlikle çıkarın.

• Kazaları önlemek için depolama sırasında akünün ürüne bağlı olmadığından emin olun.

• Akü şarj cihazını kapalı ve kuru bir alanda tutun.

• Aküyü ve akü şarj cihazını, nem veya don olmayan kuru bir alanda tutun.

• Depolama sırasında aküyü şarj cihazından ayırın.

• Aküyü, statik elektrik oluşabilecek yerlerde tutmayın. Aküyü metal bir kutuda tutmayın.

• Aküyü, sıcaklığın 5°C ile 25°C arasında olduğu ve güneş ışığı almayan yerlerde tutun.

• Akü şarj cihazını, sıcaklığın 5°C ile 45°C arasında olduğu ve güneş ışığı almayan yerlerde tutun.

• Uzun süreli depolamadan önce akünün %30 - %50 dolu olduğundan emin olun.

• Ürünü, aküyü ve akü şarj cihazını, çocukların ve onaylı olmayan kişilerin erişemeyeceği kilitli bir alanda tutun.

• Uzun süreli depolamadan önce ürünü temizleyin ve ürüne eksiksiz bir bakım yaptırın. Atma Ürün veya ürün ambalajı üzerinde bulunan semboller, bu ürünün evsel atık olarak değerlendirilemeyeceğini belirtir. Elektrikli ve elektronik ekipman, kurtarma için uygun bir geri dönüşüm istasyonuna gönderilmelidir. Bu ürüne doğru önemin verilmesini sağlayarak, çevreye ve insanlara olabilecek potansiyel negatif etkisini önlemeye yardımcı olabilirsiniz, aksi takdirde bu ürünün yanlış atık yönetimi durumunda negatif etkiler meydana gelebilir. Bu ürünün geri dönüşümü hakkında daha ayrıntılı bilgi için belediyenize, mahallenizdeki atık hizmetine veya ürünü satın aldığınız mağazaya danışın. (Şek. 73 )

71 - 005 - 18.05.2018

531Teknik veriler Teknik veriler LC 141VLi, LC 141Li LC 141VLi LC 141Li Kesme motoru Motor tipi BLDC (fırçasız) 36V BLDC (fırçasız) 36V Motor devri – SavE, dev/dak. 2700 2700 Motor devri – Nominal, dev/dak. 3100 3100 Motor devri – Yüksek yük, dev/dak. 3700 3700 Motor çıkışı – maks. kW 0,8 0,8 Motor çıkışı – Nominal, kW 0,55 0,55 Tahrik motoru Motor çıkışı – Nominal, kW 0,25 Yok Kendi kendine yürüme hızı, km/sa. 3,0-4,5 Yok Devir ayar seviyeleri 4 Yok Ağırlık Aküsüz ağırlık, kg 23,2 20 Akü

Pil türü Husqvarna Akü Serisi Husqvarna Akü Serisi Pil çalışma süresi Husqvarna 5,0 Ah aküyle birlikte SavE etkin durumdayk- en dakika cinsinden akü çalışma süresi (serbest çalış- ma).

Husqvarna 5,0 Ah aküyle birlikte standart mod etkin dur- umdayken dakika cinsinden akü çalışma süresi (serbest çalışma).

Ses gücü seviyesi, ölçülmüş dB (A) 92 92 Ses gücü seviyesi, L

Operatörün kulağında ses basıncı düzeyi, dB (A) 83 83 Titreşim seviyeleri

2,0 2,0 Kesme Kesme yüksekliği, mm 25-70 25-70

En iyi sonuçları ve performansı elde etmek için Husqvarna BLi200 akünün kullanılması önerilir.

Ortamda ölçülen gürültü emisyonu, 2000/14/AT sayılı AT direktifi uyarınca ses gücü (L

) olarak ölçülmüştür.

Ses basıncı düzeyi için bildirilen verilerdeki tipik istatistik dağılım (standart sapma) 1,2 dB (A) şeklindedir.

Titreşim düzeyi için bildirilen verilerin tipik istatistik dağılımı (standart sapması) 0,2 m/s

şeklindedir. 532 71 - 005 - 18.05.2018LC 141VLi LC 141Li Kesme genişliği, cm 41 41 Bıçak Toplama Toplama Ürün numarası 5011716-10 5011716-10 Çim torbası kapasitesi, litre 50 50 Teknik veriler LC 141C LC 141C Motor Motor tipi AC Serisi Motor Motor devri – Nominal, dev/dak. 3200 Güç 1800 W Güç kaynağı Kablolu elektrik Güç kablosu (yalnızca Birleşik Krallık pazarına özel kablo dahil) Kablo türü 16M uzatma kablosu Ağırlık, kg 1,6 Ağırlık Ağırlık, kg 22 Gürültü yayma

Ses gücü seviyesi, ölçülmüş dB (A) 94 Ses gücü seviyesi, L

Operatörün kulağında ses basıncı düzeyi, dB (A) 83 Titreşim seviyeleri

2,0 Kesme Kesme yüksekliği, mm 25-70 Kesme genişliği, cm 41 Bıçak Toplama Ürün numarası 5011716-10 Çim torbası kapasitesi, litre 50

Ortamda ölçülen gürültü yayma değeri, 2000/14/EC sayılı AB direktifine uygun olarak ses gücü (L

) olarak ölçülmüştür.

Ses basıncı düzeyi için bildirilen verilerdeki tipik istatistik dağılım (standart sapma) 1,2 dB (A) şeklindedir.

Titreşim düzeyi için bildirilen verilerin tipik istatistik dağılımı (standart sapması) 0,2 m/s

AT Uyumluluk Bildirimi Husqvarna AB, SE-561 82 Huskvarna, İsveç, tel.: +46-36-146500, 15XXXXXXX ve sonraki seri numaralı Husqvarna LC 141VLi ve LC 141Li model çim biçme makinelerinin KONSEY DİREKTİFİ gereksinimleriyle uyumlu olduğunu beyan eder:

• 8 Haziran 2011 tarihli ve 2011/65/AB sayılı "belirli tehlikeli maddelerin kısıtlanmasına" ilişkin direktif

• 17 Mayıs 2006 tarihli ve 2006/42/AT sayılı "makinelerle ilgili" direktif

• 26 Şubat 2014 tarihli ve 2014/30/AB sayılı "elektromanyetik uyumlulukla ilgili" direktif

• 8 Mayıs 2000 tarihli ve 2000/14/AT sayılı "çevredeki gürültü emisyonları ile ilgili" direktif Gürültü emisyonları ile ilgili bilgi için Teknik veriler bölümüne bakın. Aşağıdaki standartlar uygulanmıştır: EN 60335-1:2012+A11:2014, EN 60335-2-77:2010, EN 62233:2008, EN 55014-1:2006/+A1:2009/+A2:2011, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013 Onaylanmış kuruluş: 0359, Intertek Testing & Certification Ltd., 58 Jinfeng Road, Yuyao, Zhejiang 315403, P.R. China 2000/14/AT Direktifi Ek VI'ya uygun şekilde uyumluluk değerlendirmesini gerçekleştirmiş ve şu numaralı sertifikayı vermiştir: 71225 Huskvarna, 2016-10-31 Claes Losdal, Geliştirme Müdürü/Bahçe Ürünleri (Husqvarna AB yetkili temsilcisi ve teknik dokümantasyon sorumlusu.) AT Uyumluluk Bildirimi Husqvarna AB, SE-561 82 Huskvarna, İsveç, tel.: +46-36-146500, 15XXXXXXX ve sonraki seri numaralı Husqvarna LC 141C model çim biçme makinelerinin KONSEY DİREKTİFİ gereksinimleriyle uyumlu olduğunu beyan eder:

• 8 Haziran 2011 tarihli ve 2011/65/AB sayılı "belirli tehlikeli maddelerin kısıtlanmasına" ilişkin direktif

• 17 Mayıs 2006 tarihli ve 2006/42/AT sayılı "makinelerle ilgili" direktif

• 26 Şubat 2014 tarihli ve 2014/30/AB sayılı "elektromanyetik uyumlulukla ilgili" direktif

• 8 Mayıs 2000 tarihli ve 2000/14/AT sayılı "çevredeki gürültü emisyonları ile ilgili" direktif Gürültü emisyonları ile ilgili bilgi için Teknik veriler bölümüne bakın. Aşağıdaki standartlar uygulanmıştır: EN 60335-1:2012+A11:2014, EN 60335-2-77:2010, EN 62233:2008, EN 55014-1:2006/+A1:2009/+A2:2011, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-11:2000 Onaylanmış kuruluş: 0499, The Société Nationale de Certification et d'Homologation s.à r.l. (SNCH) Luxemburg Üreticinin 2000/14/AT Direktifi Ek VI hükümlerine uyduğunu onaylayan SNCH prosedürlerine uygunluğunu onaylamıştır ve şu numaralı sertifikayı vermiştir: SNCH*2000/14*2005/88*2945*00 Huskvarna, 2016-10-31 534 71 - 005 - 18.05.2018 Claes Losdal, Geliştirme Müdürü/Bahçe Ürünleri (Husqvarna AB yetkili temsilcisi ve teknik dokümantasyon sorumlusu) Türk ithalat şirketi daha fazla bilgi için temas edilecek: ÇULLAS ORMAN BAHÇE VE TARIM MAKİNELERİ SAN.
