NAVODILA ZA UPORABO RC 318T HUSQVARNA

. RC 320Ts AWDje opremljena s pogonom na vsa kolesa. Namen uporabe RC 318T in RC 320Ts AWDsta sedežni kosilnici, izdelani za košenje trave na odprtih in ravnih tleh v stanovanjskih območjih in vrtovih. Izdelka ni dovoljeno uporabljati za druga opravila. Zavarujte svoj izdelek Sklenite zavarovalno polico za svoj nov izdelek. V primeru negotovosti se obrnite na svojo zavarovalnico. Priporočamo celostno zavarovanje, vključno z zavarovanjem za tretje osebe, požar, poškodbe, krajo in vandalizem. 124 368 - 006 - 10.11.2022Pregled izdelka

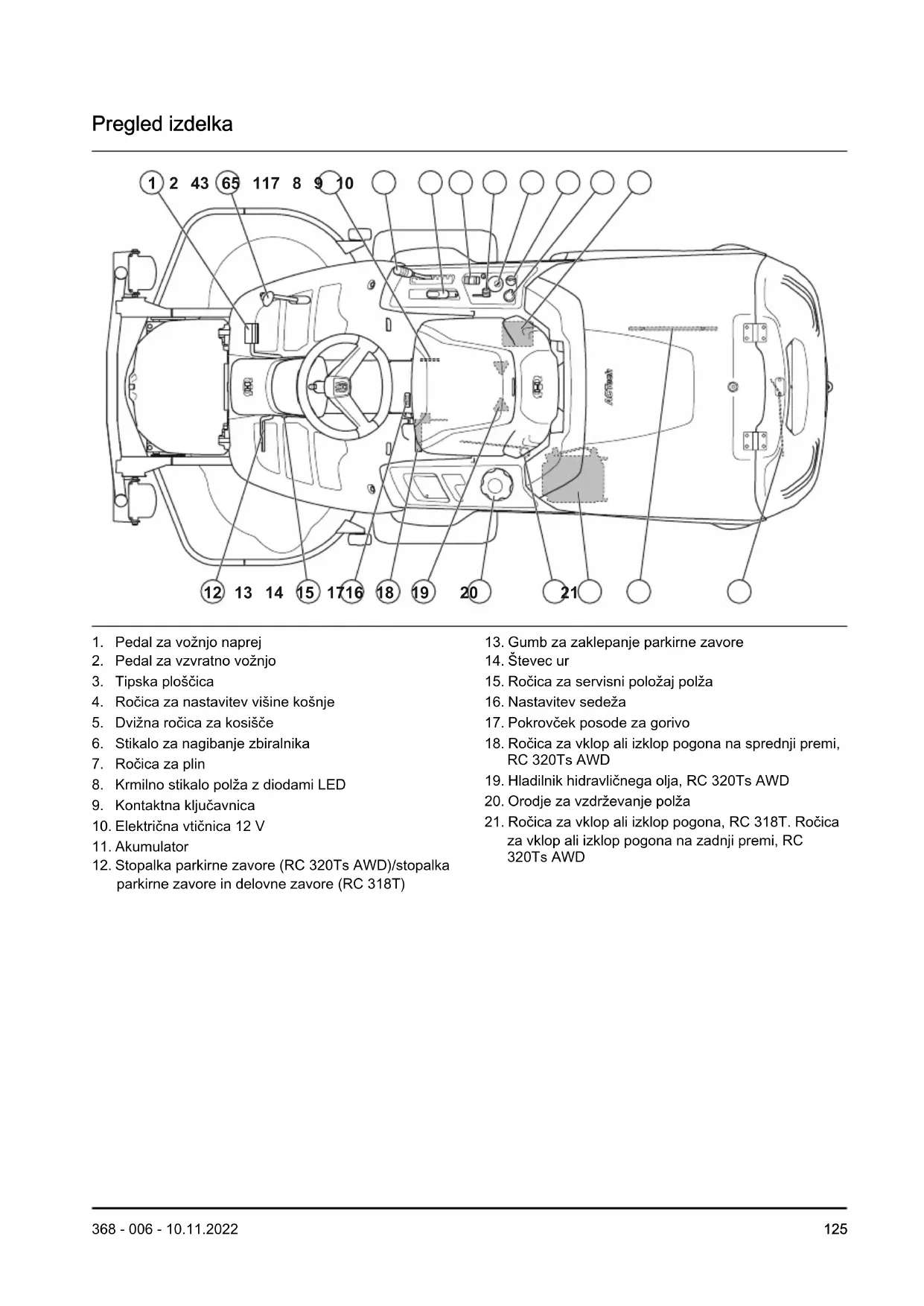

1. Pedal za vožnjo naprej

2. Pedal za vzvratno vožnjo

5. Dvižna ročica za kosišče

10. Električna vtičnica 12V

16. Nastavitev sedeža

17. Pokrovček posode za gorivo

18. Ročica za vklop ali izklop pogona na sprednji premi,

19. Hladilnik hidravličnega olja, RC 320Ts AWD

20. Orodje za vzdrževanje polža

21. Ročica za vklop ali izklop pogona, RC 318T. Ročica

1. Senzor za vrtenje polža

2. Stikalo za nagibanje zbiralnika

3. Varnostno stikalo sedeža

8. Senzor za kosišče je v položaju

9. Varnostno stikalo za dvižno ročico

15. Električna vtičnica (12V)

19. Senzor za poln zbiralnik

Varnostno stikalo sedeža Ko operater vstane s sedeža, varnostno stikalo sedeža vzpostavi varnostni tokokrog. Če so rezila aktivirana ali parkirna zavora ni aktivirana, se motor in pogon rezil zaustavita. Glejte tudi Varnostni tokokrog na strani 132

Vtičnica Napetost električne vtičnice je 12V. Električna vtičnica je zaščitena z varovalko, glejte Zamenjava varovalke na strani 148

Krmilno stikalo polža z diodami LED Simboli na krmilnem stikalu polža označujejo, ali je izdelek v načinu zbiranja ali ne ter stanje polža in zbiralnika. V spodnji tabeli so navedeni pomeni različnih simbolov. Polž je v servisnem položaju. Simboli zasvetijo rdeče in zaslišite pisk. Kosišče ni pravilno nameščeno. Simboli zasvetijo rdeče in zaslišite pisk. Zbiralnik je poln. Simboli zasvetijo oranžno in zaslišite pisk. Polž travo še vedno pošilja v zbiralnik. Če zbiralnika ne izpraznite, tlak zaradi prenapolnjenosti s travo po določenem času odpre loputo zbiralnika. Loputa zbiralnika je odprta. Simboli zasvetijo rdeče in zaslišite pisk. Zbiralnik ni spuščen. Simboli zasvetijo rdeče in zaslišite pisk. Zelen simbol na gumbu polža prikazuje, da je izdelek nastavljen na način zbiranja. Moder simbol na gumbu polža prikazuje, da je izdelek nastavljen na način brez zbiranja. Pritisnite in pridržite gumb polža, dokler ne zaslišite piska, da preklopite med načinom zbiranja in brez zbiranja. Rdeč simbol na gumbu polža prikazuje, da je polž blokiran in se je zaustavil. Zaslišite neprekinjen pisk. Ključ v kontaktni ključavnici zavrtite v položaj "STOP", da piskanje preneha. Glejte navodila v Odstranjevanje blokade s polža na strani 144 , da odstranite blokado, preden znova zaženete izdelek. Simboli na izdelku OPOZORILO: Neprevidna in neustrezna uporaba lahko povzročita resne telesne poškodbe in celo smrt uporabnika ali navzočih oseb. Pred uporabo izdelka natančno preberite navodila za uporabo in se prepričajte, da ste jih razumeli. Vrtljiva rezila. Ko je motor vklopljen, se izogibajte stiku s pokrovom. Opozorilo: vrtljivi deli. Izogibajte se stiku z njimi. Pazite na leteče in odbite predmete. Izdelka nikoli ne uporabljajte, če so v bližini druge osebe, še posebej otroci, in živali. Pred in med vzvratno vožnjo z izdelkom glejte nazaj.

368 - 006 - 10.11.2022 127Nikoli ne kosite trave po vzpetinah z

naklonom. Izdelka ne uporabljajte na pobočjih z naklonom, večjim od 10°. Na izdelku ali opremi ni dovoljeno prevažati potnikov. Zapeljite naprej. Nevtralno. Zapeljite vzvratno. Parkirna zavora, model RC 320Ts AWD. Delovna zavora in parkirna zavora, model RC 318T. Izklopite motor. Zaženite motor. Luči. Število vrtljajev motorja – veliko. Število vrtljajev motorja – majhno. Polž je v servisnem položaju. Kosišče ni nameščeno. Zbiralnik je poln. Loputa zbiralnika je odprta. Zbiralnik ni spuščen. Indikatorska lučka stanja za sistem polža. Nagnite in odprite zbiralnik. Spustite zbiralnik v delovni položaj. Gorivo. Najv. 10% etanola. Višina košnje. Servisni položaj za ročico za nastavitev višine košnje. Rezila so aktivirana. Rezila so deaktivirana. Servisni položaj za kosišče. Položaj za košnjo za kosišče. Polž je v delovnem položaju. Polž je v servisnem položaju. 128 368 - 006 - 10.11.2022Ne stopajte tukaj. Hidrostatična sklopka. Nivo olja. Nevarnost poškodb zaradi stisnjenja! Nevarnost poškodb zaradi stisnjenja! Izognite se stiku z ohišjem opreme. Vroča površina. Ne dotikajte se. Izdelek je v skladu z veljavnimi predpisi CE. Izdelek je v skladu z veljavnimi direktivami ZK. Emisija hrupa v okolje je skladna z direktivami in uredbami EU, ZK ter zakonodajo Novega južnega Walesa, in sicer z direktivo "Zaščita okolja pri delu (nadzor hrupa) iz 2017". Zajamčena raven zvočne moči izdelka je navedena na oznaki in v Tehničnih podatkih na strani Tehnični podatki na strani 158 in na oznaki. Vedno uporabljajte odobreno zaščito za sluh. yyyywwxxxxx Na tipski ploščici je navedena serijska številka. yyyy je proizvodno leto, ww je proizvodni teden in xxxx je serijska številka. Opomba: Ostali simboli in oznake na izdelku se nanašajo na zahteve za certifikacijo, ki veljajo za nekatere trge. Stopnja emisij Euro V OPOZORILO: Zaradi predelave motorja se razveljavi EU-homologacija tega izdelka. Odgovornost proizvajalca Kot je navedeno v zakonodaji, ki ureja odgovornost proizvajalca, ne prevzemamo nikakršne odgovornosti za poškodbe, ki bi jih naši izdelki povzročili v naslednjih primerih:

• Izdelek ni pravilno popravljen.

• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.

• Na izdelku je nameščena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.

• Izdelek ni bil popravljen v pooblaščenem servisnem centru ali pri pooblaščenem organu. Varnost Varnostne definicije Opozorila, svarila in opombe opozarjajo na posebej pomembne dele priročnika. OPOZORILO: Se uporabi, če obstaja nevarnost telesne poškodbe ali smrti uporabnika ali opazovalcev ob neupoštevanju navodil v tem priročniku. POZOR: Se uporabi, če obstaja nevarnost poškodbe izdelka, drugih materialov ali okolice ob neupoštevanju navodil v tem priročniku.

368 - 006 - 10.11.2022 129Opomba: Se uporabi za podajanje podrobnejših

informacij, potrebnih v dani situaciji. Splošna varnostna navodila OPOZORILO: Izdelek lahko odreže roke in noge ter meče predmete. Če ne upoštevate varnostnih navodil, lahko pride do resnih poškodb ali smrti. OPOZORILO: Če je rezalna oprema poškodovana, izdelka ne uporabljajte več. Poškodovana rezalna oprema lahko meče predmete in povzroči resne poškodbe ali smrt. Nemudoma zamenjajte poškodovana rezila. OPOZORILO: Izdelek med delovanjem ustvarja elektromagnetno polje. To polje lahko v nekaterih pogojih moti delovanje aktivnih ali pasivnih medicinskih vsadkov. Da bi zmanjšali nevarnost ki bi lahko povzročila resne poškodbe ali smrt, priporočamo, da se osebe z medicinskimi vsadki pred uporabo izdelka posvetujejo s svojim zdravnikom in proizvajalcem vsadka. OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Vedno bodite previdni in ravnajte razumno. Izogibajte se vsem situacijam, za katere se ne počutite dovolj usposobljeni. Če ste po branju navodil za uporabnika negotovi glede delovnih postopkov, se pred nadaljnjimi postopki posvetujte s strokovnjakom.

• Pred zagonom izdelka je treba natančno prebrati in razumeti navodila za uporabo ter navodila na izdelku.

• Naučite se varno uporabljati izdelek in njegove krmilne elemente ter se seznanite z načinom hitre zaustavitve izdelka.

• Naučite se prepoznati varnostne oznake.

• Izdelek mora biti čist, zato da je lahko jasno prebrati oznake in nalepke.

• Ne pozabite, da je uporabnik odgovoren za nesreče, ki jih povzroči drugim ljudem ali njihovi lastnini.

• Ne prevažajte potnikov. Izdelek sme uporabljati le ena oseba.

• Izdelka ne pustite brez nadzora, če je motor vklopljen. Preden izdelek pustite brez nadzora, vedno ustavite rezila, aktivirajte parkirno zavoro, ustavite motor in odstranite ključ.

• Izdelek uporabljajte le podnevi ali v pogojih, ki zagotavljajo zadostno količino svetlobe. Izdelek mora biti vedno na varni razdalji od lukenj ali drugih nepravilnosti v tleh. Bodite pozorni na druga morebitna tveganja.

• Izdelka nikoli ne uporabljajte v slabem vremenu, na primer v megli, v dežju, na zatohlih ali vlažnih mestih, pri močnem vetru, mrazu, če obstaja nevarnost strele itd.

• Poiščite in označite mesta večjih kamnov in drugih nepremičnih predmetov, da preprečite trke.

• Z območja odstranite predmete, kot so kamni, igrače itd., ki bi se lahko ujeli med rezila in bi jih nato vrglo ven.

• Otrokom ali drugim osebam, ki niso pooblaščene za upravljanje izdelka, ne dovolite, da bi uporabljali izdelek ali ga servisirali. Starost uporabnika je določena s krajevnimi zakoni.

• Pred zagonom motorja, vklopom pogona ali začetkom premikanja izdelka se prepričajte, da v bližini izdelka ni nikogar drugega.

• Med košnjo v bližini ceste ali prečkanjem ceste bodite pozorni na promet.

• Izdelka ne uporabljajte, če ste utrujeni, pod vplivom alkohola ali drog ali zdravil oziroma v drugih okoliščinah, ki lahko negativno vplivajo na vaš vid, pozornost, koordinacijo ali presojo.

• Če niste dovolj pozorni na otroke v bližini izdelka, lahko pride do resnih nesreč. Izdelek in košnja lahko pritegneta otroke. Otroci najverjetneje ne ostanejo na mestu, kjer ste jih nazadnje videli.

• Otroci se ne smejo zadrževati v območju košnje. Prepričajte se, da je ob otrokih odgovorna oseba.

• Opazujte otroke in zaustavite izdelek, če se približajo delovnemu območju. Bodite zelo previdni blizu vogalov, grmov, dreves ali drugih predmetov, ki vam ovirajo jasen pogled.

• Pred in med vzvratno vožnjo glejte nazaj in navzdol ter se tako prepričajte, da v bližini ni otrok.

• Na izdelku ne prevažajte otrok. Z izdelka lahko padejo in se resno poškodujejo ali preprečijo varno manevriranje izdelka.

• Otroci izdelka ne smejo uporabljati. Varnostna navodila za uporabo OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju. OPOZORILO: Med uporabo stroja postaneta motor in izpušni sistem zelo vroča. Nevarnost opeklin, požara ali velike škode na lastnini ali bližnjih območjih. Med ali neposredno po delovanju se ne dotikajte motorja ali izpušnega sistema. Med košnjo se izogibajte grmov in drugih predmetov.

• Izdelka ne vozite, če je zbiralnik nagnjen. To lahko poškoduje zbiralnik in poveča nevarnost prevračanja izdelka.

• Pred in po vzvratni vožnji vedno glejte navzdol in nazaj. Bodite pozorni na velike in majhne ovire.

• Pred upravljanjem izdelka z dovoda hladnega zraka za motor očistite travo, umazanijo itn. Če se motor ne more ohlajati, obstaja nevarnost resnih poškodb motorja.

• Če med košnjo prevozite ali zadenete ob nekaj, se ustavite se ter preglejte izdelek in kosišče. Če je potrebno, izdelek popravite, preden ga ponovno zaženete. Osebna zaščitna oprema OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Med uporabo izdelka obvezno uporabljajte ustrezno osebno zaščitno opremo. Osebna zaščitna oprema ne more v celoti preprečiti poškodb, vendar v primeru nesreče omili posledice. Prodajalec vam pomaga izbrati ustrezno opremo.

• Vedno uporabljajte odobreno zaščito za sluh. Dolgotrajna izpostavljenost hrupu lahko povzroči trajne okvare sluha.

• Vedno nosite zaščitne čevlje ali škornje. Priporočamo čevlje z jekleno ojačitvijo za prste. Izdelka ne uporabljajte bosi.

• Po potrebi nosite rokavice, na primer pri nameščanju, pregledovanju ali čiščenju rezalne opreme.

• Ne nosite ohlapnih oblačil, nakita ali drugih predmetov, ki se lahko ujamejo med premikajoče se dele.

• Paket prve pomoči in gasilni aparat hranite na dosegu roke. Varnostne naprave na izdelku OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

368 - 006 - 10.11.2022 131• Ne uporabljajte izdelka s poškodovanimi varnostnimi

napravami. Redno preverjajte varnostne naprave. Če so varnostne naprave poškodovane, se obrnite na pooblaščeno servisno delavnico Husqvarna.

• Ne spreminjajte varnostnih naprav. Izdelka ne uporabljajte, če zaščitne plošče, zaščitni pokrovi, varnostna stikala ali druge zaščitne naprave niso nameščene oz. so poškodovane. Preverjanje kontaktne ključavnice

Zaustavitev motorja na strani 140

• Ko kontaktni ključ obrnete v položaj "STOP", se mora motor nemudoma zaustaviti. Varnostni tokokrog Motor lahko zaženete le, če so izpolnjeni naslednji pogoji:

• Ko se dvigne kosišče in se aktivira parkirna zavora. Motor se mora zaustaviti v naslednjih situacijah:

• Kosišče je spuščeno in operater vstane s sedeža.

• Kosišče je dvignjeno, parkirna zavora ni aktivirana in operater vstane s sedeža. Varnostni tokokrog preverite tako, da poskusite zagnati motor, ko eden od zgornjih pogojev ni izpolnjen. Spremenite pogoje in poskusite znova. Ta pregled izvedite vsak dan. Senzorji za polža in zbiralnik Vklopite kontakt, vendar ne zaženite motorja. Vsak senzor preglejte, kot je navedeno v spodnji tabeli. Preverite, ali na krmilnem stikalu polža zasveti ustrezen znak. Spustite ročico za servisni položaj polža. Če senzor pravilno deluje, simbol rdeče zasveti. Ne nameščajte kosišča. Če senzor pravilno deluje, ob vklopu kontakta simbol rdeče zasveti in zasliši se pisk. Odprite loputo zbiralnika. Če senzor pravilno deluje, simbol rdeče zasveti in zasliši se pisk. Senzor za poln zbiralnik potisnite navzgor. Če senzor pravilno deluje, simbol oranžno zasveti in zasliši se pisk. Nagnite zbiralnik. Če senzor pravilno deluje, simbol rdeče zasveti in zasliši se pisk. Preverjanje delovanja stopalk za vožnjo naprej in vzvratno vožnjo

1. Zaženite izdelek.

2. Stopalki za vožnjo naprej in vzvratno vožnjo ne

smeta biti blokirani in se morata prosto premikati.

3. Previdno pritisnite stopalko za vožnjo naprej, da se

da se motor vklopi, ko sprostite stopalko za vožnjo naprej. Opomba: Izdelek ima samodejno zavoro, ki se vklopi, ko sprostite stopalke. Za večjo zavorno moč ob znižanju hitrosti pritisnite drugo stopalko.

5. Ta postopek ponovite za stopalko za vzvratno

za vožnjo naprej in vožnjo nazaj nista vklopljeni. Parkirna zavora OPOZORILO: Če parkirna zavora ne deluje, se izdelek lahko začne premikati in povzroči poškodbe ali škodo. Parkirno zavoro morate redno pregledovati in nastavljati. Glejte Pregled parkirne zavore na strani 146

Pri modelu RC 318T se pedal parkirne zavore uporablja tudi za večjo zavorno moč, kjer je potrebno, na primer, ko zavirate na pobočju. Dušilnik Dušilnik zmanjšuje hrup na najnižjo možno raven in pošilja izpušne pline stran od operaterja. Ne uporabljajte izdelka, če dušilnik manjka ali je poškodovan. Poškodovan dušilnik zviša raven hrupa in poveča nevarnost požara. OPOZORILO: Dušilnik se med in po uporabi ter med delovanjem motorja v prostem teku močno segreje. V bližini vnetljivih materialov in/ali hlapov bodite previdni, da preprečite požar. Zaščitni pokrovi OPOZORILO: Manjkajoči ali poškodovani zaščitni pokrovi povečajo nevarnost poškodb pri premikajočih se delih in vročih površinah. Pred upravljanjem izdelka se prepričajte, da so zaščitni pokrovi pravilno nameščeni in na njih ni razpok ali drugih poškodb. Poškodovane pokrove zamenjajte. 132 368 - 006 - 10.11.2022Košnja na pobočjih OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Košnja na pobočjih poveča nevarnost zaradi izgube nadzora nad izdelkom in prevračanjem. To lahko povzroči poškodbe ali smrt. Na vseh pobočjih je treba kositi previdno. Če po pobočju ne morete voziti vzvratno ali se ob tem ne počutite varno, ga ne kosite.

• Ne spuščajte se po klančinah z dvignjenim kosiščem.

• Izdelka ne upravljajte na klančinah z naklonom, večjim od 10°.

• Izdelka ne zaganjajte ali zaustavljajte na klančini.

• Pri modelu RC 318T vedno uporabljate stopalko delovne zavore za večjo zavorno moč pri delu na pobočjih.

• Ne zavijajte večkrat, kot je potrebno. Pri spuščanju po pobočju zavijajte počasi in postopoma. Vozite z majhno hitrostjo. Previdno obračajte volan.

• Bodite pozorni in ne vozite prek brazd, lukenj in grbin. Na neravnih tleh obstaja večja nevarnost prevračanja izdelka. Visoka trava lahko zakrije ovire.

• Ne kosite v bližini robov, jarkov ali nabrežij. Izdelek se lahko nenadoma prevrne, če s kolesi zapeljete na rob strmega pobočja ali jarka oz. če rob popusti. Če izdelek pade v vodo, obstaja nevarnost utopitve.

• Ne kosite mokre trave. Mokra trava je spolzka in lahko se zgodi, da pnevmatike izgubijo oprijem, zaradi česar izdelek zdrsne.

• Ne stopite na tla, da bi povečali stabilnost izdelka.

• Vozite zelo previdno, če ste priklopili priključek, zaradi katerega je izdelek manj stabilen. Varna uporaba goriva OPOZORILO: Z gorivom ravnajte previdno. Je zelo lahko vnetljivo in lahko povzroči poškodbe in gmotno škodo. OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Posode za gorivo ne polnite v zaprtih prostorih.

• Bencin in hlapi so strupeni ter zelo lahko vnetljivi. Bodite previdni pri ravnanju z bencinom, da preprečite poškodbe ali požar.

• Ne odstranite pokrova posode za gorivo in je ne polnite pri delujočem motorju.

• Goriva ne polnite v bližini isker ali odprtega ognja.

• Če sistem goriva pušča, ne zaženite motorja, dokler mesta puščanja niso zatesnjena.

133• Izdelek in gorivo shranite tako, da se izognete škodi, ki bi jo lahko povzročilo uhajanje goriva ali hlapov.

• Gorivo naj izteče v ustrezno posodo – to storite na odprtem in na varni razdalji od odprtega ognja. Varnost baterije OPOZORILO: Poškodovana baterija lahko eksplodira in povzroči poškodbe. Če je baterija deformirana ali poškodovana, se obrnite na pooblaščeno servisno delavnico Husqvarna. OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• V bližini baterij nosite zaščitna očala.

• V bližini baterije ne nosite zapestne ure, nakita ali drugih kovinskih predmetov.

• Baterijo shranjujte zunaj dosega otrok.

• Baterijo polnite le s polnilnikom, ki ga določi proizvajalec. Drugi polnilniki lahko poškodujejo električni sistem in baterijo.

• Baterijskih sponk ne privijte z navorom, ki je večji od navedenega, največ 4Nm. Varnostna navodila za vzdrževanje OPOZORILO: Izdelek je težak in lahko povzroči telesne poškodbe ali materialno škodo na lastnini ali na sosednjih območjih. Ne izvajajte vzdrževalnih del na motorju ali kosišču, če niso izpolnjeni naslednji pogoji:

• Kosišče je izklopljeno.

• Vžigalni kabli so odstranjeni z vžigalnih svečk. OPOZORILO: Izpušni plini vsebujejo ogljikov monoksid iz motorja, ki je brezbarven, strupen in zelo nevaren plin. Izdelka ne zaženite v zaprtem prostoru ali prostoru z nezadostnim prezračevanjem. OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Za najboljšo učinkovitost in varnost, redno izvajajte vzdrževalna dela na izdelku, kot je navedeno v urniku vzdrževanja. Glejte Urnik vzdrževanja na strani 141

• Električni udar lahko povzroči poškodbe. Ne dotikajte se kablov, ko je motor vklopljen. Delovanja vžigalnega sistema ne preverjajte s prsti.

• Motorja ne zaženite, če so zaščitni pokrovi odstranjeni. Obstaja velika nevarnost poškodb zaradi premikajočih ali vročih delov.

• Pred izvajanjem vzdrževalnih del v motornem prostoru se mora izdelek ohladiti.

• Rezila so ostra in lahko povzročijo ureznine. Na rezila namestite zaščito ali nosite zaščitne rokavice, ko na njih izvajate dela.

• Kosišče za čiščenje vedno premaknite v servisni položaj. Izdelka za dostop do kosišča ne parkirajte v bližini jarka ali na klančini. POZOR: Pred uporabo izdelka preberite navodila v povezavi z opozorili nadaljevanju.

• Če sta svečka ali vžigalni kabel odstranjena, ne obračajte motorja.

• Prepričajte se, da so vse matice in vijaki pravilno zategnjeni ter da je oprema v dobrem stanju.

• Ne spreminjajte nastavitev krmilnikov. Če je št. motorjev previsoko, se lahko deli izdelka poškodujejo. Za najvišje število vrtljajev motorja glejte Tehnični podatki na strani 158

• Izdelek je homologiran samo za uporabo z opremo, ki jo dobavi ali priporoča proizvajalec. Montaža Uvod OPOZORILO: Vzmet, ki napenja pogonski jermen, se lahko zlomi in povzroči poškodbe. Med nameščanjem ali odstranjevanjem kosišča nosite zaščitna očala. Natančno preberite navodila za montažo v navodilih za uporabo. Oznaka na notranji strani sprednjega pokrova 134 368 - 006 - 10.11.2022izdelka prikazuje tudi način namestitve in odstranjevanja kosišča. Nameščanje kosišča

4. Dvižno ročico za kosišče premaknite v položaj za

prepričajte, da ob namestitvi kosišča ni preščipnjen.

7. Ohišje opreme potisnite navzdol. Servisni zaklep

dvignite v navpičen položaj. OPOZORILO: Zaklepni mehanizem lahko poškoduje vaše prste, če z njim ne ravnate previdno. Servisni zaklep postavite v popolnoma navpičen položaj in sprednji rob kosišča držite z obema rokama, ko nadaljujete z naslednjim korakom.

8. Sprednji rob kosišča dvignite in ga premaknite v

ohišje opreme. Po en čep na vsaki strani kosišča je treba vstaviti v odprtine na ohišju opreme. Servisni zaklep se samodejno sprosti.

9. Dvignite varovalo za višino košnje iz držala varovala

in ga postavite v odprtino varovala za višino košnje (1).

13512. Dvižno ročico za kosišče premaknite v položaj za zaklepanje. Kosišče se dvigne.

14. Namestite sprednji pokrov.

Odstranjevanje kosišča

1. Izvedite korake 1-5 iz

Nameščanje kosišča na strani

2. Z orodjem, pritrjenim na kontaktni ključ, sprostite

vzmeti, da sprostite napetost na napenjalniku pogonskega jermena. (1)

6. Ročaj vzmeti postavite v držalo vzmeti, da preprečite

8. Z obema rokama držite sprednji rob kosišča in ga

OPOZORILO: Zaklepni mehanizem lahko poškoduje vaše prste, če z njim ne ravnate previdno. Servisni zaklep postavite v popolnoma navpičen položaj in sprednji rob kosišča držite z obema rokama, ko nadaljujete z naslednjim korakom.

10. Dvignite sprednji rob kosišča tako, da se servisni

zaklep dotika ohišja, in izvlecite kosišče.

OPOZORILO: Na posodo za gorivo ne odlagajte ničesar. POZOR: Če uporabite neustrezno vrsto goriva, lahko poškodujete motor. Motor deluje na bencin z najnižjo dovoljeno oktansko vrednostjo 91 RON (87 AKI). Priporočen je biološko razgradljiv alkilatni bencin. Ne uporabljajte bencina, ki vsebuje več kot 10% etanola.

368 - 006 - 10.11.2022 137Dviganje in spuščanje kosišča

Kosišče dvignete v položaj za prevoz tako, da dvižno ročico povlečete nazaj. Če je motor vklopljen, se rezila samodejno prenehajo vrteti. Kosišče v položaj za košnjo spustite tako, da pritisnete zaklepni gumb in dvižno ročico premaknete naprej. Če je motor vklopljen, se rezila samodejno začnejo vrteti. Nastavitev senzorja za poln zbiralnik Če se loputa odpre ali se polž zaustavi, preden je zbiralnik poln, je treba nastaviti senzor za napolnjenost zbiralnika. Obstajajo 4 položaji senzorja za poln zbiralnik. Zagon motorja

1. Prepričajte se, da je pogonski sistem vklopljen, glejte

Aktivacija in izklop pogonskega sistema na strani

2. Dvignite kosišče in aktivirajte parkirno zavoro.

nevtralni položaj. Opomba: Zaganjalnika ne zaganjajte več kot 5sekund neprekinjeno. Če motorja ni mogoče zagnati, počakajte 15sekund in poskusite znova. 138 368 - 006 - 10.11.20225. Zavrtite ključ v položaj za luči, da vklopite luči.

sveti zeleno. To pomeni, da je izdelek v načinu brez zbiranja. Za informacije o ukrepih v primeru vklopa simbolov na krmilnem stikalu polža ali vklopu rdeče diode krmilnega stikala polža glejte Krmilno stikalo polža z diodami LED na strani 127

4. Previdno pritisnite eno od stopalk za hitrost. Bolj kot

stopalko pritiskate navzdol, višja je hitrost. Stopalko (1) uporabite za premikanje naprej, stopalko (2) pa za vzvratno vožnjo.

318T lahko pedal delovne zavore/parkirne zavore uporabite, da povečate zavorno moč. To je morda potrebno v primeru, ko zavirate na pobočju.

6. Z ročico za višino košnje izberite višino košnje (1–8).

7. Na dvižni ročici za kosišče pritisnite zaklepni gumb,

da kosišče spustite v položaj za košnjo.

8. Ko je zbiralnik poln (glejte

Krmilno stikalo polža z diodami LED na strani 127 ), luči na krmilnem stikalu polža zasvetijo oranžno in zaslišite pisk. Opomba: Pisk, ki opozarja na poln zbiralnik, lahko zaduši zaščita za sluh. Redno opazujte krmilno stikalo polža, da ne spregledate, kdaj je zbiralnik poln.

368 - 006 - 10.11.2022 1399. Dvižno ročico za kosišče premaknite v zaklenjeni

delovni položaj. Opomba: Če je zbiralnik popolnoma nagnjen ali spuščen in še vedno pritiskate stikalo, zaslišite ropotanje. To pomeni, da je zbiralnik v končnem položaju. OPOZORILO: Če s prsti sežete med zbiralnik in ohišje, lahko pride do zmečkanja. Če je zbiralnik spuščen, roke ne postavljajte na ohišje ali zbiralnik. Uporaba izdelka v načinu brez zbiranja

sveti modro. To pomeni, da je izdelek v načinu brez zbiranja. Za informacije o ukrepih v primeru vklopa simbolov na krmilnem stikalu polža ali vklopu rdeče diode krmilnega stikala polža glejte Krmilno stikalo polža z diodami LED na strani 127

1. Dvižno ročico za kosišče povlecite nazaj v položaj

za zaklepanje, da dvignete kosišče. Rezila se prenehajo vrteti.

Aktivacija in sprostitev parkirne zavore

• Kosite z rezili, ki se vrtijo pri veliki hitrosti (največje dovoljeno število vrtljajev motorja, glejte Tehnični podatki na strani 158 ). Izdelek vozite naprej z majhno hitrostjo. Če trava ni previsoka in predebela, bodo rezultati košnje dobri tudi pri večji hitrosti.

• Priporočamo, da izdelek uporabite v načinu zbiranja. Če želite najboljše rezultate v načinu brez zbiranja, pogosto kosite travo. Pogosta košnja trave ne zahteva več časa. Trava je krajša in kosite lahko pri večji hitrosti.

• Izdelek se lahko uporabi tudi za zbiranje listov na trati. Nastavite visoko višino košnje in izdelek nastavite na način zbiranja. Vzdrževanje Uvod OPOZORILO: Pred izvajanjem vzdrževalnih del morate prebrati in razumeti poglavje o varnosti. Urnik vzdrževanja Delovanje pred uporabo Prepričajte se, da gorivo ali olje ne iztekata. Izdelek očistite. Glejte, Čiščenje izdelka na strani 143

Čiščenje notranjih površin pokrova rezila Glejte, Čiščenje izdelka na strani 143

Čiščenje motorja in dušilnika. Glejte, Čiščenje motorja in dušilnika na strani 144

Prepričajte se, da dovod hladnega zraka v motor ni zamašen. Glejte, Čiščenje dovoda hladnega zraka za motor na strani 144

Preglejte rezila v kosišču. Glejte, Pregledovanje rezil na strani 152

Preverjanje delovanja stopalk za vožnjo naprej in vzvratno vožnjo na strani 132

Prepričajte se, da dolga luč in delovna luč delujeta pravilno (če sta nameščeni). Glejte, Kontaktna ključavnica na strani 127

vis Trajanje vzdrževanja v urah

100 ur ali enkrat vsako leto. 142 368 - 006 - 10.11.2022Vzdrževanje Prvi ser- vis Trajanje vzdrževanja v urah

Zamenjajte olje v menjalnikih. O O Preverite in nastavite kabel parkirne zavore. O O Očistite zunanje in notranje površine kosišča ter pokrovov kosišča. Glejte, Čišče- nje izdelka na strani 143

Preverjanje vzporednosti kosišča na strani 151

X X Preglejte rezila v kosišču ter jih po potrebi izostrite in uravnotežite. Glejte, Pre- gledovanje rezil na strani 152

Preglejte žico za plin in prilagodite št. vrtljajev motorja. O O Zagotovite, da je izdelek med prevažanjem dobro pritrjen. Glejte, Preverjanje delovanja stopalk za vožnjo naprej in vzvratno vožnjo na strani 132

X X Preverite vožnjo naprej in vzvratno vožnjo pri različnih hitrostih. O O Preverite vklop rezila, sedež, dvig in vožnje naprej/zavore. Glejte, Varnostne naprave na izdelku na strani 131

X X Preglejte zbiralni sistem (samo za modele zbirk). X X Čiščenje izdelka POZOR: Ne uporabljajte visokotlačnega čistilnika ali parnega čistilnika. Voda lahko prodre v ležaje in električne priključke ter povzroči korozijo, ki poškoduje izdelek. Izdelek očistite takoj po uporabi.

• Preden zaustavite motor, pustite, da prazen polž deluje še 10sekund, s čimer ga očistite od ostankov trave.

• Vročih površin, kot so motor, dušilnik in izpušni sistem, ne izpirajte. Počakajte, da se površine ohladijo, nato odstranite travo ali umazanijo.

• Pred čiščenjem z vodo uporabite krtačo, da z menjalnika, dovoda zraka menjalnika in motorja ter okoli njih odstranite odrezke trave in umazanijo.

• Izdelek očistite s tekočo vodo. Ne uporabljajte vode pod visokim tlakom.

• Šobe ne usmerjajte proti električnim komponentam ali ležajem. Dodatki za čiščenje običajno še poslabšajo stanje.

• Ko je izdelek očiščen, ga za kratek čas zaženite, da izpihate preostanek vode.

368 - 006 - 10.11.2022 143Čiščenje motorja in dušilnika

V motorju in dušilcu ne sme biti odrezkov trave in umazanije. Odrezki trave, namočeni v gorivo ali olje, ki ostanejo na motorju, lahko povečajo nevarnost požara in nevarnost pregrevanja motorja. Pred čiščenjem se motor mora ohladiti. Očistite ga z vodo in krtačo. Odrezki trave okoli dušilnika se hitro posušijo, zato lahko pride do požara. Ko je dušilnik hladen, s krtačo ali z vodo odstranite odrezke trave. Čiščenje dovoda hladnega zraka za motor Dovod hladilnega zraka motorja ne sme biti blokiran. S krtačo odstranite travo in umazanijo. Čiščenje hladilnika hidravličnega olja Samo za RC 320Ts AWD. Ventilator hladilnika hidravličnega olja ne sme biti blokiran in območje okoli hladilnika hidravličnega olja mora biti čisto. S krtačo odstranite travo in umazanijo. Odstranjevanje blokade s polža Če simbol na gumbu za polža sveti rdeče in izdelek neprekinjeno piska, je polž blokiran. Blokado je treba odstraniti ročno.

1. Nagnite zbiralnik.

2. Povlecite orodje za vzdrževanje polža, da ga

sprostite z dna zbiralnika.

3. Orodje za vzdrževanje polža vstavite v odprtino na

368 - 006 - 10.11.20224. Orodje za vzdrževanje polža držite in ga za 5 polnih

obratov zavrtite v nasprotni smeri urinega kazalca. Vzrok blokade potuje navzdol in izstopi iz polža.

5. Izvlecite orodje za vzdrževanje polža in ga namestite

7. Če simbol na gumbu za polža sveti rdeče in izdelek

10. Če simbol na gumbu za polža sveti rdeče in izdelek

Opomba: Ko je blokada odstranjena, se izdelek zažene v načinu brez zbiranja, zato morate znova izbrati način zbiranja. Čiščenje okolice senzorja za poln zbiralnik Po več urah delovanja se lahko v okrog senzorja za poln zbiralnik nabere trava. Če krmilno stikalo polža ne zazna polnega zbiralnika, je treba očistiti okolico senzorja.

4. Z roko ali krtačo odstranite travo iz okolice senzorja

5. Znova namestite pokrov. Najprej vstavite sprednji del

145Odstranitev in namestitev desnega pokrova Odstranite 4 vijake in snemite pokrov. Desna oporna plošča za nogo Obrnite gumbni vijak na pedalu za vzvratno vožnjo, da ga odstranite. Odstranite 4 vijake in odstranite oporno ploščo za nogo. Leva oporna plošča za nogo Odstranite 4 vijake in odstranite oporno ploščo za nogo. Zamenjava okvarjene žarnice

žarnico. Uporabite enako vrsto žarnice, kot je navedeno v Tehnični podatki na strani 158

Pregledovanje žic krmilnega sistema Napetost žic krmilnega sistema po določenem času lahko popusti. Zato se nastavitev krmilnega sistema spremeni. Preglejte in nastavite krmilni sistem tako:

1. Žice krmilnega sistema so ustrezno privite, če jih

lahko v odprtini na krmilnem drogu ročno premikate 5mm navzgor ali navzdol.

1. Izdelek parkirajte na trdi podlagi z nagibom največ

4. Če se izdelek začne premikati, mora pooblaščena

priključitev na konce filtra nanesite tekoči detergent.

5. Sponke cevi potisnite ob filter.

Čiščenje in zamenjava zračnega filtra

4. Preglejte svečko. Če sta elektrodi ožgani ali je

pravilen. Glejte, Tehnični podatki na strani 158

podložka ni povsem stisnjena.

9. Rabljeno svečko zategnite za dodatnega ⅛, novo pa

za dodatnega ¼ obrata. POZOR: Neustrezno zategnjene svečke lahko povzročijo poškodbe motorja.

10. Pritrdite pokrov svečke.

POZOR: Če sta svečka ali vžigalni kabel odstranjena, ne zaganjajte motorja. Zamenjava varovalke

1. Odstranite pokrov na desni strani. Glejte,

Odstranitev in namestitev desnega pokrova na strani

(1) Kontakt, 15A. (2) Krmilnik polža, 7,5A. (3) Sprožilnik, 30A. (4) Električna vtičnica 12V, 7,5A.

1. Sedež nagnite naprej.

2. Z elektromagnetnega ventila, ki je priključen na rdeči

kabel iz baterije, odstranite gumijasti pokrovček (1).

3. Rdeči kabel (+) iz polnilnika baterije priključite na

POZOR: Kratek stik preprečite tako, da rdeči kabel iz polnilnika baterije priklopite na ustrezen elektromagnetni ventil.

4. Črni kabel (−) iz polnilnika baterije priključite na

pocinkan kovinski del, kot je prikazano na sliki (3). OPOZORILO: Če uporabite neustrezno vrsto polnilnika, se baterija in električni sistem lahko poškodujeta in povzročita poškodbe. Uporabite le polnilnik, ki ga določi Husqvarna za to vrsto baterije (LiFePO

Opomba: Če je napetost baterije prenizka, baterija preklopi v zaščitni način. Polnilnik baterije ne zaznava baterije in je ne polni. V tem primeru na polnilniku baterije pritisnite gumb za ponastavitev in ga pridržite za 10sekund, da polnilnik začne polniti. Več informacij najdete v navodilih, priloženih polnilniku baterije.

6. Ko je baterija napolnjena, zaustavite polnilnik in ga

4. Dvižno ročico za kosišče povlecite nazaj v položaj za

zaklepanje, da dvignete kosišče.

5. Spustite prestavno ročico za polža, da polža

dvignete v servisni položaj.

6. Z orodjem, pritrjenim na kontaktni ključ, sprostite

vzmeti, da sprostite napetost pogonskega jermena.

10. Ročaj vzmeti postavite v držalo vzmeti, da preprečite

12. Z obema rokama držite sprednji rob kosišča in ga

povlecite naprej, da se zaskoči.

13. Dvignite kosišče v navpični položaj, da zaslišite

klik. Kosišče se samodejno zaklene v navpičnem položaju.

Nastavitev kosišča v položaj za košnjo

1. Z levo roko pridržite sprednji rob kosišča.

konca. POZOR: Pogonski jermen se lahko ujame pod kosišče. Preden kosišče potisnete navznoter, zanko pogonskega jermena povlecite v držalo jermena.

4. Dvignite varovalo za višino košnje iz držala varovala

in ga vstavite v odprtino (1).

6. Pogonski jermen namestite okrog napenjalnega

9. Namestite sprednji pokrov.

10. Ročico za nastavitev višine košnje premaknite v

enega od položajev 1-8. Preverjanje in nastavitev pritiska kosišča na tla Za najboljše rezultate pri košnji je pomembno, da nastavite ustrezen pritisk kosišča na površino.

368 - 006 - 10.11.20224. Pod sprednji rob kosišča postavite komplet

kopalniških tehtnic.

5. Med ohišje in tehtnice postavite blok, s čimer

poskrbite, da podporna kolesa ne nosijo teže.

med 12in15kg (26,5–33lb). Preverjanje vzporednosti kosišča

robom kosišča in se prepričajte, da je zadnji rob 4– 6mm (1/5″) višje od sprednjega roba. Nastavitev vzporednosti kosišča

2. Odstranite vijake, s katerimi je pritrjen ščitnik

jermena, in ščitnik odstranite.

Preverjanje vzporednosti kosišča na strani 151

pokrov. Pregledovanje rezil Kosišče nastavite v servisni položaj. Oglejte si rezila, da preverite, ali so poškodovana in ali jih je treba nabrusiti. Vijake rezil privijte z zateznim momentom 60Nm v smeri puščic na sliki. POZOR: Poškodovana ali nepravilno uravnotežena rezila povzročijo neravnovesje, ki lahko poškoduje izdelek. Zamenjajte poškodovana rezila. Za pomoč pri brušenju in uravnoteženju rezil prosite pooblaščeno servisno delavnico. Zamenjava rezil POZOR: Glave vijakov se lahko poškodujejo, če jih poskusite odviti v nepravilni smeri.

kosišča. OPOZORILO: Zaradi neustrezne vrste rezila lahko kosišče povzroči izmet predmetov in povzroči resne poškodbe. Uporabljajte le rezila, navedena v Tehnični podatki na strani 158

5. Merilno palice vrnite na mesto in jo privijte.

8. Olje dolijte skozi odprtino, v kateri je nameščena

merilna palica. Dolivajte ga počasi. Opomba: Glejte, Tehnični podatki na strani 158 za vrste priporočenega motornega olja. Ne mešajte različnih vrst olja.

1. Odstranite plastičen pokrovček na vijaku za izpust

2. Za enostavnejši izpust motornega olja brez polivanja

na konec vijaka za izpust olja namestite plastično cev.

namestite na vijak za izpust olja.

11. Oljni filter namestite tako, da ga ročno obrnete

v smeri vrtenja urinega kazalca, dokler gumijasto tesnilo ni v ustreznem položaju, nato ga privijte še za pol obrata.

12. Napolnite z novim oljem, kot je navedeno v

obema vodoravnima črtama na posodi.

3. Če je nivo olja pod spodnjo črto, ga dolijte, vendar

pri tem ne presezite zgornje črte. Glejte Tehnični podatki na strani 158 za priporočeno olje za RC 318T in RC 320Ts AWD. RC 320Ts AWD zahteva sintetično olje. Mazanje vodila za nastavitev jermena Vodilo za nastavitev jermena je treba redno mazati s kvalitetno mastjo molibdenovega disulfida.

1. Odvijte 2 vijaka, s katerima je pričvrščen ščitnik

Odpravljanje težav Urnik odpravljanja težav Če rešitve težave ne najdete v teh navodilih za uporabo, se obrnite na pooblaščeno servisno delavnico Husqvarna. Težava Vzrok Zaganjalnik motorja ne obrne motorja Parkirna zavora ni aktivirana. Glejte Varnostni tokokrog na strani 132

Dvižna ročica za kosišče je v položaju za košnjo. Glejte Varnostni tokokrog na strani 132

Kontaktna ključavnica je poškodovana. Povezava med kabli in baterijo je slaba. Glejte Varnost baterije na strani 134

Svečka je poškodovana. Vžigalni kabel je poškodovan. V uplinjalniku ali vodu za gorivo je umazanija. Motor ne deluje enakomerno Svečka je poškodovana. Uplinjalnik ni nastavljen pravilno. Zračni filter je zamašen. Glejte Čiščenje in zamenjava zračnega filtra na strani

Motor je očitno brez moči Zračni filter je zamašen. Glejte Čiščenje in zamenjava zračnega filtra na strani

Svečka je poškodovana. V uplinjalniku ali vodu za gorivo je umazanija. Žica za plin je nepravilno nastavljena. V menjalniku ni dovolj moči Dovod hladnega zraka za menjalnik ali prirobnice hladilnih odprtin so blokirani. Ventilator na menjalniku je poškodovan. Ventilator hladilnika hidravličnega olja (samo pri RC 320Ts AWD) je blokiran. Glejte Čiščenje hladilnika hidravličnega olja na strani 144

Baterija je v zaščitenem načinu. Glejte Polnjenje baterije na strani 148

Na izdelku je čutiti tresenje Zbiralnik je poln. Operater je prezrl signal za poln zbiralnik ali pa je senzor za poln zbiralnik v neustreznem položaju. Glejte Nastavitev senzorja za poln zbiralnik na strani 138

Eno ali več rezil je neuravnoteženih. Glejte Pregledovanje rezil na strani 152

Kosišče je nagnjeno. Kosišče je zamašeno s travo. Glejte Čiščenje izdelka na strani 143

Pogonski jermen zdrsne. 156 368 - 006 - 10.11.2022Transport skladiščenje in odstranitev Prevoz

• Izdelek je težek in lahko povzroči zmečkanine. Bodite previdni, ko ga natovarjate ali raztovarjate z vozila ali prikolice.

• Za prevoz izdelka uporabite odobreno prikolico.

• Pred prevozom izdelka s prikolico ali po cesti se seznanite z lokalnimi prometnimi predpisi. Varno pritrjevanje izdelka na prikolico za prevoz OPOZORILO: Aktivacija parkirne zavore ni zadosten ukrep za zaščito izdelka med prevozom. Izdelek trdno pričvrstite na prikolico. Oprema: 2 odobrena zatezna pasova in 4 kolesni bloki v obliki zagozd.

1. Uporabite parkirno zavoro.

2. Zatezne pasove pritrdite okoli ohišja ali zadnjega

Vleka izdelka Izdelek ima hidrostatični menjalnik. Poškodbe menjalnika preprečite tako, da izdelek vlečete le na kratkih razdaljah in pri majhni hitrosti. Pred vleko izdelka menjalnik prestavite iz prestave. Glejte Aktivacija in izklop pogonskega sistema na strani

Skladiščenje Ob koncu sezone ali pred skladiščenjem, ki je lahko daljše od 30 dni, izdelek pripravite na shranjevanje. Če gorivo v posodi za gorivo stoji 30dni ali več, lahko lepljivi delci povzročijo blokado uplinjalnika. To ima lahko negativne posledice za delovanje motorja. Dodajte stabilizator, da preprečite nastanek lepljivih delcev med skladiščenjem. Če uporabljate alkilatni bencin, ne potrebujete stabilizatorja. Če uporabljate standardni bencin, ne začnite uporabljati alkilatnega. To lahko povzroči strjevanje občutljivih gumijastih delov. Gorivu v posodi za gorivo ali posodi za shranjevanje dodajte stabilizator. Vedno uporabite mešalno razmerje, ki ga navede proizvajalec. Motor naj deluje vsaj 10minut, ko dodate stabilizator, dokler ta ne steče v uplinjalnik. OPOZORILO: Izdelka s polno posodo z gorivom ne hranite v zaprtih prostorih ali prostorih s slabim pretokom zraka. Nevarnost požara, če pridejo hlapi goriva v bližino odprtega plamena, isker, ali indikatorskih lučk pri, na primer, grelnikih vode, zalogovnikih vroče vode in sušilnikih perila. OPOZORILO: Z izdelka odstranite travo, liste in druge vnetljive materiale, da zmanjšate nevarnost požara. Pred skladiščenjem se motor mora ohladiti.

• Očistite izdelek, glejte Čiščenje izdelka na strani

• Preglejte, ali je kakšen del izdelka obrabljen ali poškodovan, ter zategnite zrahljane vijake in matice.

• Prekrivalo za zaščito izdelka med skladiščenjem ali prevozom je na voljo pri vašem prodajalcu. Odstranitev

• Kemikalije so lahko nevarne, zato jih ni dovoljeno iztočiti na tla. Uporabljene kemikalije vedno zavrzite na servisnem centru ali primernem odlagališču.

• Če je izdelek izrabljen, ga pošljite prodajalcu ali ustreznemu zbirno-reciklažnem centru.

• Olje, oljne filtre, gorivo in akumulator imajo lahko škodljive posledice za okolje. Spoštujte lokalne zahteve za recikliranje in veljavne predpise.

157Tehnični podatki Tehnični podatki RC 318T RC 320Ts AWD Mere Dolžina brez kosišča, mm 2099 2072 Širina brez kosišča, mm 1032 1032 Dolžina s kosiščem, mm 2391 2391 Višina, mm 1284 1284 Teža brez kosišča, s praznimi posodami, kg 326 327 Medosna razdalja, mm 903 903 Širina koloteka, spredaj, mm 860 860 Širina koloteka, zadaj, mm 670 670 Mere pnevmatik 16×6,50×8 16×6,50×8 Tlak v pnevmatikah, zadnjih – sprednjih, kPa/bar/PSI 150/1,5/21,8 150/1,5/21,8 Najv. naklon, stopinje ° 10 10 Motor Znamka / Model Husqvarna / HV 635AE Husqvarna / HV 635AE Nazivna izhodna moč motorja v kW

Navedena vrednost moči stroja je povprečni skupni izhod (pri določenem številu vrtljajev na minuto) običajne- ga proizvodnega stroja za model stroja, izmerjen po standardu SAE J1349/ISO1585. Stroji masovne proizvod- nje imajo lahko drugačno vrednost. Dejanska moč izdelka, nameščenega na končni napravi, je odvisna od delovne hitrosti, okoljskih pogojev in drugih vrednosti. 158 368 - 006 - 10.11.2022RC 318T RC 320Ts AWD Znamka Tuff Torq Tuff Torq Model K66 AT K664M/KTM10T Olje, razred SF-CC SAE 10W/40 10W/30

Raven zvočne moči, izmerjena v dB(A) 98 98 Nivo moči hrupa, zajamčeno dB(A) 100 100 Nivoji hrupa

Raven zvočnega tlaka pri uporabnikovem ušesu v dB(A)

Za optimalno delovanje uporabljajte olje za menjalnik Husqvarna SAE 10W-30. Če nimate olja Husqvarna, lahko uporabljate univerzalno traktorsko olje 10W-30 STOU. Nova klasifikacija je standard API GL-4.

Emisije hrupa v okolje, merjene kot moč zvoka (L

Raven zvočnega tlaka v skladu s standardom ENISO5395. Zabeleženi podatki za raven zvočnega tlaka imajo tipično statistično razpršitev (standardni odklon) 1,2dB(A).

Raven vibracij v skladu s standardom ENISO5395. Zabeleženi podatki za raven vibracij imajo tipično statistično razpršitev (standardni odklon) 0,2m/s

Nivo vibracij pri sedežu, m/s

Rezila Dolžina rezila, levo in desno rezilo, mm 510 555 Dolžina rezila, sredinsko rezilo, mm 243 243 Številka izdelka za levo rezilo 590 74 94-10 597 71 47-10 Številka izdelka za desno rezilo 590 74 94-20 597 71 47-20 Številka izdelka za sredinsko rezilo 588 82 44-10 588 82 44-10 OPOZORILO: Uporaba kosišča, ki ni odobreno za izdelek, lahko povzroči izmet predmetov pri veliki hitrosti in resne poškodbe. Ne uporabljajte drugih vrst kosišč razen teh, ki so navedena v navodilih za uporabo. Servis Servisiranje Pri pooblaščenem servisnem centru opravite letni pregled, da poskrbite za varno in učinkovito delovanje izdelka na vrhuncu sezone. Najprimernejši čas za servis ali pregled izdelka je zunaj sezone. Ko pošiljate naročilo za rezervne dele, navedite podatke o letu nakupa, modelu, vrsti in serijski številki. Vedno uporabljajte originalne rezervne dele. Garancija Garancija za sistem prenosa Velja samo za RC 320Ts AWD. Garancija za sistem prenosa je veljavna le, če je bila hitrost vrtenja sprednjih in zadnjih koles preverjena v skladu z urnikom vzdrževanja. Nastavitev sistema prenosa naj izvede pooblaščena servisna delavnica, da preprečite poškodbe sistema. Glejte vrednosti v tabeli v servisnem priročniku. 160 368 - 006 - 10.11.2022Izjava o skladnosti Izjava EU o skladnosti Mi, Husqvarna AB, SE-561 82 Huskvarna, ŠVEDSKA, tel: +46-36-146500, izjavljamo na lastno odgovornost, da je izdelek: Opis Sedežna kosilnica Znamka Husqvarna Vrsta/model RC 318T, RC 320Ts AWD Identifikacija Serijske številke od letnika 2022 dalje v celoti skladen z naslednjimi direktivami in uredbami EU: Uredba Opis 2006/42/ES "o strojih" 2014/53/EU "v zvezi z radijsko opremo" 2000/14/EC "o emisijah hrupa v okolico" 2011/65/EU "o omejevanju uporabe nekaterih nevarnih snovi v električni in elektronski opre- mi" in so pri tem v veljavi naslednji usklajeni standardi in/ali tehnične specifikacije; EN ISO 12100:2010
