Uvod
Pregled pred dobavo in številke izdelkov
Opomba: Ta izdelek je bil pred dobavo pregledan. Prodajalec vam mora predati podpisan izvod dokumenta o pregledu pred dobavo.
| Kontaktni podatki pooblaščene servisne delavnice: | |
| Ta navodila za uporabo so priložena izdelku s številko izdelka (serijsko številko): |
| / |
| Motor: | |
| Menjalnik: | |
Opis izdelka
P 520D in P 525D so parkovne kosilnice. Vir napajanja je dizelski motor. Pedala za vožnjo naprej in vzvratno vožnjo vozniku omogočata postopno nastavljanje hitrosti. Izdelki so opremljeni s pogonom na vsa kolesa (AWD) in se uporabljajo skupaj s kosišči Combi z vložkom . P 525D with cabin je P 525D s kabino.
Namen uporabe
Izdelek je izdelan za košnjo trave na odprtih in ravnih tleh v stanovanjskih območjih in vrtovih. će želite izdelek
uporabljati za druga opravila, namestite izbirno dodatno opremo. Če želite izvedeti več o razpoložljivi dodatni opremi se obrnite na prodajalca podjetja Husqvarna.
Zavarujte svoj izdelek
Sklenite zavarovalno polico za svoj nov izdelek. V primeru negotovosti se obrnite na svojo zavarovalnico. Priporočamo celostno zavarovanje, vključno z zavarovanjem za tretje osebe, požar, poškodbe, krajo in vandalizem.
- Stopalka za vožnjo naprej
- Zapah za hitrost
- Stopalka za vožnjo nazaj
- Kontaktna ključavnica
- Krmilna plošča na desni strani
- Ročica za hidravlični dvig
- Parkirna zavora
- Gumb kardanskega pogona
- Vklopno stikalo za vtičnico
- Ročica za plin
- Električna vtičnica, 12 V
- Tipska ploščica
- Zadnja prema obvodnega ventila
-
Sistem za zaščito pri prevračanju (ROPS)
-
Pokrovček rezervoarja za gorivo
- Indikator nivoja goriva
- Prednja prema obvodnega ventila
- Instrumentna plošča
- Merilnik temperature za hladilno sredstvo
- Merilnik tlaka olja
- Indikator z žarilno svečko
- Stanje baterije
- Indikator vrtljivih rezil
- Indikator parkirne zavore
- Indikator žarometov
- Dvižne ročice
- Servisno varovalo
- Ohišje servo mehanizma
- Kontrolna plošča
- Stikalo za parkirne luči
- Stikalo za kratke luči
- Stikalo za smernike
- Indikator za smernike
- Stikalo za opozorilno luči
- Opozorilnik
- Ventilator za zrak
- Regulator pretoka zraka za klimatsko napravo
- Posoda za tekočino za pranje vetrobranskega stekla
- Krmilna plošča na desni strani
- Ročica za hidravlični dvig
- Ročica za nastavitev višine košnje
- Parkirna zavora
- Gumb kardanskega pogona
-
Funkcijski gumb za dodatno opremo s hidravličnim krogotokom
-
Vklopno stikalo za vtičnico
- Električna vtičnica, 12 V
- Ročica za plin
- Zasilni izhod
- Zadnje luči
- Krmilna plošča na stropu kabine
- Stikalo za notranjo luč v kabini
- Stikalo za brisalce vetrobranskega stekla
- Stikalo za zadnje delovne luči v kabini
- Stikalo za opozorilne luči v kabini
- Zadnje delovne luči
- Opozorilne luči
- Vrata
- Sprednje delovne luči
- Ročaj
- Zapah za zračenje

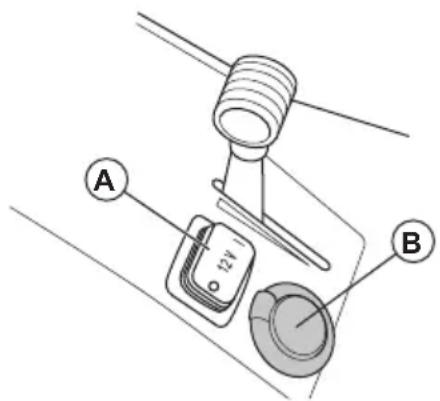

Napetost električne vtičnice je 12 V. Električna vtičnica ima varovalko, glejte Pregled varovalk na strani 163.
Električno vtičnico vklopite in izklopite z glavnim stikalom, ki je na nadzorni plošči.
Luči

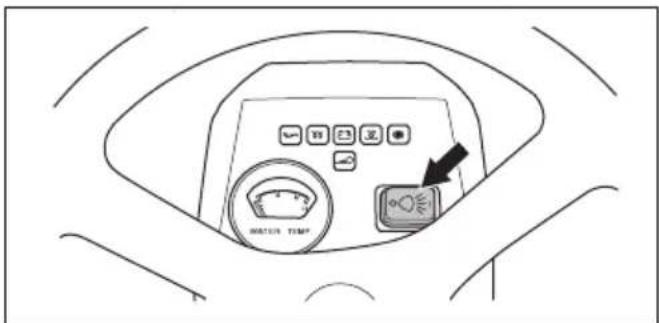

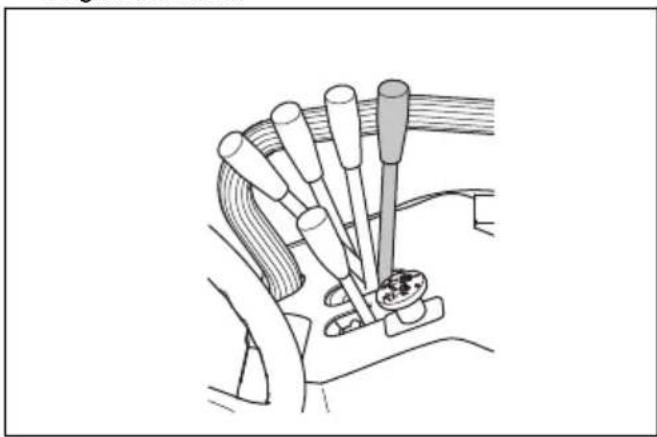

Glavno stikalo za luči je na plošči volana.

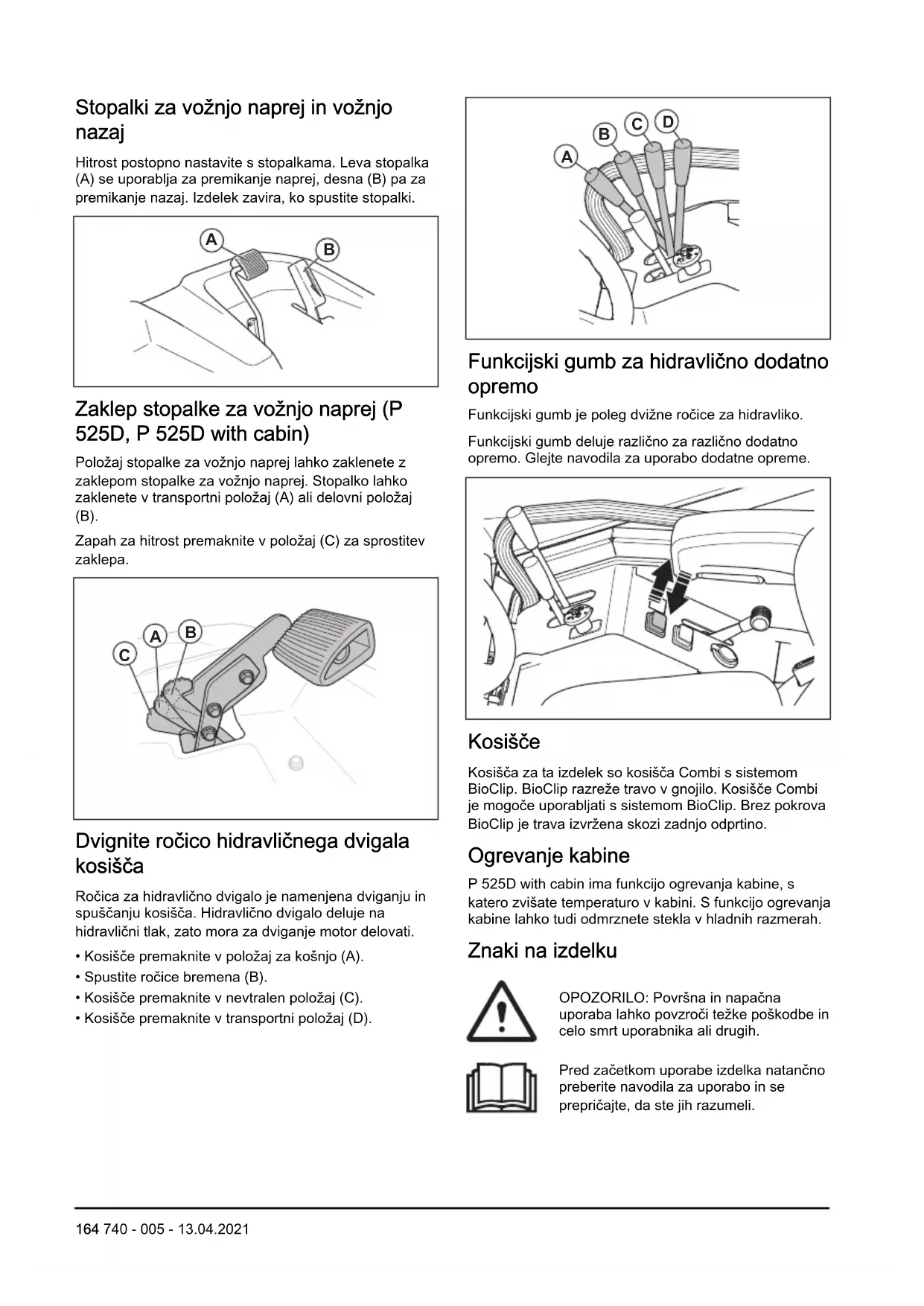

Stopalki za vožnjo naprej in vožnjo nazaj

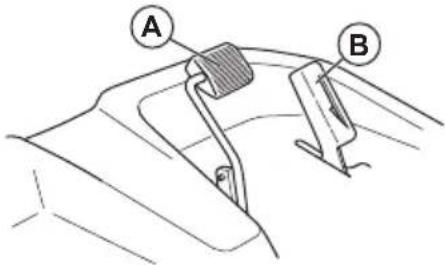

Hitrost postopno nastavite s stopalkama. Leva stopalka (A) se uporablja za premikanje naprej, desna (B) pa za premikanje nazaj. Izdelek zavira, ko spustite stopalki.
Zaklep stopalke za vožnjo naprej (P 525D, P 525D with cabin)

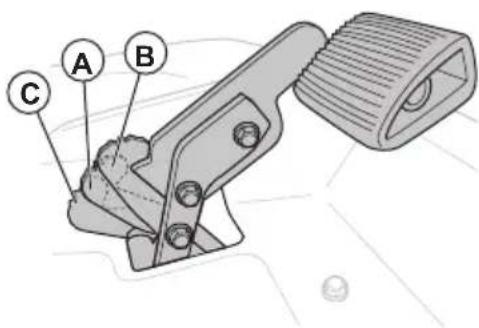

Položaj stopalke za vožnjo naprej lahko zaklenete z zaklepom stopalke za vožnjo naprej. Stopalko lahko zaklenete v transportni položaj (A) ali delovni položaj (B).
Zapah za hitrost premaknite v položaj (C) za sprostitev zaklepa.

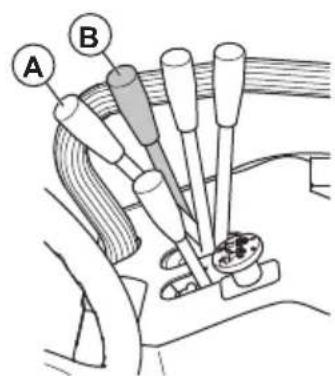

Dvignite ročico hidravličnega dvigala kosišča
Ročica za hidravlično dvigalo je namenjena dviganju in spuščanju kosišča. Hidravlično dvigalo deluje na hidravlični tlak, zato mora za dviganje motor delovati.
- Kosišče premaknite v položaj za košnjo (A).
- Spustite ročice bremena (B).
- Kosišče premaknite v nevtralen položaj (C).
- Kosišče premaknite v transportni položaj (D).
Funkcijski gumb za hidravlično dodatno opremo
Funkcijski gumb je poleg dvižne ročice za hidravliko.
Funkcijski gumb deluje različno za različno dodatno opremo. Glejte navodila za uporabo dodatne opreme.
Kosišča za ta izdelek so kosišča Combi s sistemom BioClip. BioClip razreže travo v gnojilo. Kosišče Combi je mogoče uporabljati s sistemom BioClip. Brez pokrova BioClip je trava izvržena skozi zadnjo odprtino.
Ogrevanje kabine
P 525D with cabin ima funkcijo ogrevanja kabine, s katero zvišate temperaturo v kabini. S funkcijo ogrevanja kabine lahko tudi odmrznete stekla v hladnih razmerah.
Znaki na izdelku
OPOZORILO: Površna in napačna uporaba lahko povzroči težke poškodbe in celo smrt uporabnika ali drugih.
Pred začetkom uporabe izdelka natančno preberite navodila za uporabo in se prepričajte, da ste jih razumeli.
Vrtljiva rezila. Ko je motor vklopljen, se izogibajte stiku s pokrovom.
Opozorilo: vrtljivi deli. Izogibajte se stiku z njimi.
Opozorilo: vrteča jermenica. Ko je motor vklopljen, se izogibajte stiku s telesom.
Opozorilo: nevarnost poškodb zaradi stisnjenja.
Opozorilo: nevarnost poškodb zaradi stisnjenja. Dvižne ročice se bodo premaknile z veliko silo, zato se izogibajte stiku s telesom.
Pazite na leteče in odbite predmete.
Vroča površina.
Izdelka nikoli ne uporabljajte, če so v bližini druge osebe, še posebej otroci, in živali.
Pred in med vzvratno vožnjo z izdelkom glejte nazaj.
Nikoli ne kosite trave po vzpetinah z naklonom. Izdelka ne uporabljajte na pobočjih z naklonom, večjim od 10°. Glejte Košnja na klančinah na strani 169.
Na izdelku nikoli ne prevažajte oseb.
Nevarnost prevračanja.
Če kosišče ni nameščeno, izdelek upravljajte zelo počasi.
Ko je kosišče nameščeno, izdelek upravljajte pri polni hitrosti.
Zapeljite naprej.
Nevtralna prestava.
Zapeljite vzvratno.
Parkirna zavora.
Aktivirajte parkirno zavoro.
Sprostite parkirno zavoro.
Hidrostatična sklopka.
Izdelek je v skladu z veljavnimi direktivami ES.
Emisije hrupa v okolje v skladu z direktivo Evropske skupnosti. Podatek za emisijo izdelka je naveden v poglavju "Tehnični podatki" ter na nalepki.
Vedno nosite odobreno zaščitno opremo za ušesa.
Izklopite motor.
START
Zaženite motor.
Število vrtljajev motorja – veliko.
Število vrtljajev motorja – majhno.
Gorivo.
Rezila so aktivirana.
Rezila so deaktivirana.
Nivo olja.
Opomba: Ostali znaki in oznake na izdelku se nanašajo na zahteve za certifikacijo, ki veljajo za druga komercialna območja.
OPOZORILO: Zaradi predelave motorja se razveljavi EU-homologacija tega izdelka.
Odgovornost proizvajalca
Kot je navedeno v zakonodaji, ki ureja odgovornost proizvajalca, ne prevzemamo nikakršne odgovornosti za poškodbe, ki bi jih naši izdelki povzročili v naslednjih primerih:
- Izdelek ni pravilno popravljen.
- Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.
- Na izdelku je nameščena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.
- Izdelek ni bil popravljen v pooblaščenem servisnem centru ali pri pooblaščenem organu.
Varnost
Varnostne definicije
Opozorila, svarila in opombe opozarjajo na posebej pomembne dele priročnika.
OPOZORILO: Se uporabi, će obstaja nevarnost telesne poškodbe ali smrti uporabnika ali opazovalcev ob neupoštevanju navodil v tem priročniku.
POZOR: Se uporabi, če obstaja nevarnost poškodbe izdelka, drugih materialov ali okolice ob neupoštevanju navodil v tem priročniku.
Opomba: Se uporabi za podajanje podrobnejših informacij, potrebnih v dani situaciji.
Splošna varnostna navodila
OPOZORILO: Izdelek lahko odreže roke in noge ter meče predmete. Če ne upoštevate varnostnih navodil, lahko pride do resnih poškodb ali smrti.
OPOZORILO: Če je rezalna oprema poškodovana, izdelka ne uporabljajte več. Poškodovana rezalna oprema lahko meče predmete in povzroči resne poškodbe ali smrt. Nemudoma zamenjajte poškodovana rezila.
OPOZORILO: Izdelek med delovanjem ustvarja elektromagnetno polje. To polje lahko v nekaterih pogojih moti delovanje aktivnih ali pasivnih medicinskih vsadkov. Da bi zmanjšali nevarnost ki bi lahko povzročila resne poškodbe ali smrt, priporočamo, da se osebe z medicinskimi vsadki pred uporabo izdelka posvetujejo s svojim zdravnikom in proizvajalcem vsadka.
OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.
- Vedno bodite previdni in ravnajte razumno. Izogibajte se vsem situacijam, za katere se ne počutite dovolj usposobljeni. Če ste po branju navodil za uporabnika negotovi glede delovnih postopkov, se pred nadaljnjimi postopki posvetujte s strokovnjakom.
- Pred zagonom izdelka je treba natančno prebrati in razumeti navodila za uporabo ter navodila na izdelku.
- Naučite se varno uporabljati izdelek in njegove krmilne elemente ter se seznanite z načinom hitre zaustavitve izdelka.
- Naučite se prepoznati varnostne oznake.
- Izdelek mora biti čist, zato da je lahko jasno prebrati oznake in nalepke.
- Ne pozabite, da je uporabnik odgovoren za nesreče, ki jih povzroči drugim ljudem ali njihovi lastnini.
- Ne prevažajte potnikov. Izdelek sme uporabljati le ena oseba.
- Izdelka ne pustite brez nadzora, če je motor vklopljen. Preden izdelek pustite brez nadzora, vedno ustavite rezila, aktivirajte parkirno zavoro, ustavite motor in odstranite ključ.
- Izdelek uporabljajte le podnevi ali v pogojih, ki zagotavljajo zadostno količino svetlobe. Izdelek mora biti vedno na varni razdalji od lukenj ali drugih nepravilnosti v tleh. Bodite pozorni na druga morebitna tveganja.
- Izdelka nikoli ne uporabljajte v slabem vremenu, na primer v megli, v dežju, na zatohlih ali vlažnih mestih, pri močnem vetru, mrazu, će obstaja nevarnost strele itd.
- Poiščite in označite mesta večjih kamnov in drugih nepremičnih predmetov, da preprečite trke.
- Z območja odstranite predmete, kot so kamni, igrače itd., ki bi se lahko ujeli med rezila in bi jih nato vrglo ven.
- Otrokom ali drugim osebam, ki niso pooblaščene za upravljanje izdelka, ne dovolite, da bi uporabljali izdelek ali ga servisirali. Starost uporabnika je določena s krajevnimi zakoni.
- Pred zagonom motorja, vklopom pogona ali začetkom premikanja izdelka se prepričajte, da v bližini izdelka ni nikogar drugega.
- Med košnjo v bližini ceste ali prečkanjem ceste bodite pozorni na promet.
- Izdelka ne uporabljajte, če ste utrujeni, pod vplivom alkohola ali drog ali zdravil oziroma v drugih okoliščinah, ki lahko negativno vplivajo na vaš vid, pozornost, koordinacijo ali presojo.
- Izdelek vedno parkirajte na ravni površini, motor pa ne sme delovati.
Varnostna navodila v zvezi z otroki
OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.
- Če niste dovolj pozorni na otroke v bližini izdelka, lahko pride do resnih nesreč. Izdelek in košnja lahko pritegneta otroke. Otroci najverjetneje ne ostanejo na mestu, kjer ste jih nazadnje videli.
- Otroci se ne smejo zadrževati v območju košnje. Prepričajte se, da je ob otrokih odgovorna oseba.
- Opazujte otroke in zaustavite izdelek, če se približajo delovnemu območju. Bodite zelo previdni blizu vogalov, grmov, dreves ali drugih predmetov, ki vam ovirajo jasen pogled.
- Pred in med vzvratno vožnjo glejte nazaj in navzdol ter se tako prepričajte, da v bližini ni otrok.
- Na izdelku ne prevažajte otrok. Z izdelka lahko padejo in se resno poškodujejo ali preprečijo varno manevriranje izdelka.
- Otroci izdelka ne smejo uporabljati.
Varnostna navodila za uporabo
OPOZORILO: Med ali neposredno po delovanju se ne dotikajte motorja ali izpušnega sistema. Med uporabo postaneta motor in izpušni sistem zelo vroča. Nevarnost opeklin, požara ali škode na lastnini ali bližnjih območjih. Med uporabo izdelka se izogibajte grmov in drugih predmetov.
OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.
- Pred in po vzvratni vožnji vedno glejte navzdol in nazaj. Bodite pozorni na velike in majhne ovire.
- Pred zavijanjem v vogalih zmanjšajte hitrost.
- Pri vožnji po območjih, ki jih ne nameravate kositi, ustavite rezila.
POZOR: Pred uporabo izdelka preberite previdnostna navodila v nadaljevanju.
- Pred uporabo izdelka z dovodne odprtine hladnega zraka motorja odstranite travo in umazanijo. Če je odprtina za dovod hladnega zraka blokirana, obstaja nevarnost okvare motorja.
- Previdno se izogibajte kamnom in drugim večjim predmetom, in poskrbite, da se jih z rezili ne dotaknete.
- Z izdelkom se ne premikajte prek teh predmetov. Če med upravljanjem izdelka prevozite ali udarite ob predmet, se ustavite se ter preglejte izdelek in kosišče. Če je potrebno, izdelek popravite, preden ga ponovno zaženete.
Osebna zaščitna oprema
OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.
- Med uporabo izdelka obvezno uporabljajte ustrezno osebno zaščitno opremo. Osebna zaščitna oprema ne more v celoti preprečiti poškodb, vendar v primeru nesreče omili posledice. Prodajalec vam pomaga izbrati ustrezno opremo.
- Vedno uporabljajte odobreno zaščito za sluh. Dolgotrajna izpostavljenost hrupu lahko povzroči trajne okvare sluha.
- Vedno nosite zaščitne čevlje ali škornje.
Priporočamo čevlje z jekleno ojačitvijo za prste.
Izdelka ne uporabljajte bosi.
- Po potrebi nosite rokavice, na primer pri nameščanju, pregledovanju ali čiščenju rezalne opreme.
- Ne nosite ohlapnih oblačil, nakita ali drugih predmetov, ki se lahko ujamejo med premikajoče se dele.
- Paket prve pomoči in gasilni aparat hranite na dosegu roke.
Varnostne naprave na izdelku
OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.
- Ne uporabljajte izdelka s poškodovanimi varnostnimi napravami. Redno preverjajte varnostne naprave. Če so varnostne naprave poškodovane, se obrnite na pooblaščeno servisno delavnico Husqvarna.
- Ne spreminjajte varnostnih naprav. Izdelka ne uporabljajte, će zaščitne plošče, zaščitni pokrovi, varnostna stikala ali druge zaščitne naprave niso nameščene oz. so poškodovane.
Zaščitna struktura proti prevračanju (ROPS)
Zaščitna struktura proti prevračanju (ROPS) je zaščitni okvir, ki zmanjšuje nevarnost poškodb pri prevrnitvi izdelka. Kadar izdelek upravljate na klancu, uporabite strukturo ROPS in varnostni pas.
Varnostni pas
Varnostni pas preprečuje poškodbe v primeru nesreč ali prevrnitve izdelka. Varnostni pas uporabljajte le, ko je struktura ROPS vklopljena. Prepričajte se, da je varnostni pas pravilno nameščen in ni poškodovan.
Pregled pogojev delovanja
Pogoji delovanja so:
- Poskusite zagnati motor pri vklopljenem pogonu rezil. Če pogoji delovanja delujejo, se motor ne zažene.
- Poskusite zagnati motor brez aktivirane parkirne zavore. Če pogoji delovanja delujejo, se motor ne zažene.
- Zaženite motor, vklopite pogon na rezilih in vstanite s sedeža. Če pogoji delovanja delujejo, se bodo rezila v kosišču zaustavila.
Preverjanje delovanja stopalk za vožnjo naprej in vzvratno vožnjo
- Stopalki za vožnjo naprej in vzvratno vožnjo ne smeta biti blokirani in se morata prosto premikati.
- Sprostite pedal za vožnjo naprej, da zavrete.
- Prepričajte se, da izdelek zavira, ko sprostite pedal za vožnjo naprej.
- Za večjo zavorno moč pritisnite stopalko za vzvratno vožnjo.
- Ta postopek ponovite za stopalko za vzvratno vožnjo.
Parkirna zavora
OPOZORILO: Če parkirna zavora ne deluje, se izdelek lahko začne premikati in povzroči poškodbe ali škodo. Parkirno zavoro morate redno pregledovati in nastavljati.

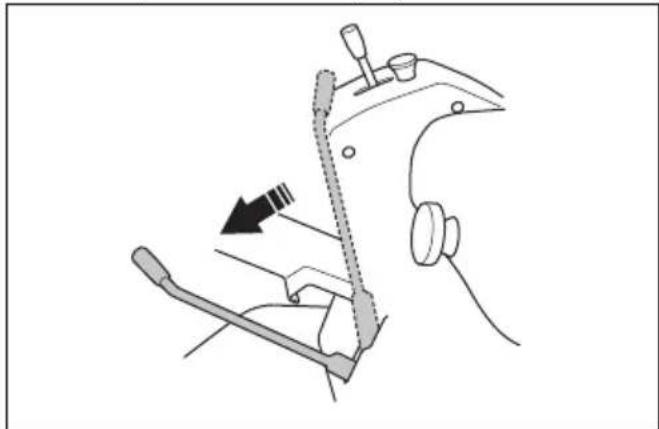

Glejte Pregled parkirne zavore na strani 188.
Dušilnik
Dušilnik zmanjšuje hrup na najnižjo možno raven in pošilja izpušne pline stran od operaterja.
Ne uporabljajte izdelka, če dušilnik manjka ali je poškodovan. Poškodovan dušilnik zviša raven hrupa in poveča nevarnost požara.
OPOZORILO: Dušilnik se med in po uporabi ter med delovanjem motorja v prostem teku močno segreje. V bližini vnetljivih materialov in/ali hlapov bodite previdni, da preprečite požar.
Preverjanje dušilnika
- Dušilnik redno preverjajte in se tako prepričajte, da je pravilno nameščen in ni poškodovan.
Zaščitni pokrovi
Manjkajoči ali poškodovani zaščitni pokrovi povečajo nevarnost poškodb pri premikajočih se delih in vročih površinah. Pred zagonom izdelka preverite nivo olja. Prepričajte se, da so zaščitni pokrovi pravilno nameščeni in na njih ni razpok ali drugih poškodb. Zamenjajte poškodovane pokrove.
Vklopna stikala za varnostne signale - P 525D with cabin
Vklopna stikala za varnostne signale so na plošči levo od volana.

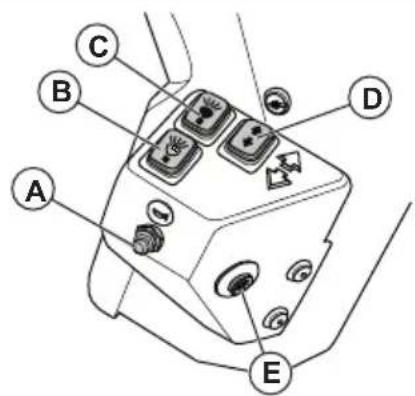

• Hupa (A)
• Parkirna luč (B)
- Kratke luči (C)
- Smerniki (D)
• Varnostne utripalke (E)
OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

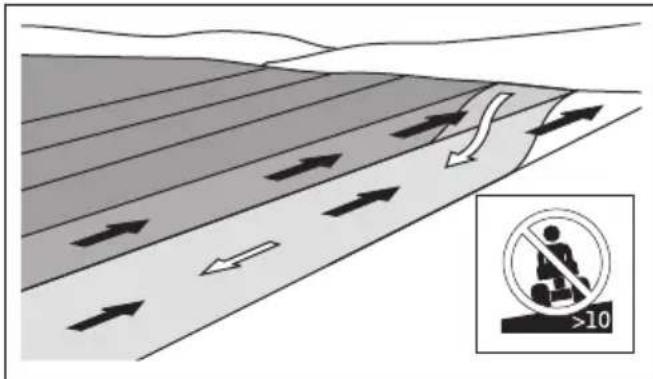

- Košnja trave na klančinah poveča nevarnost zaradi izgube nadzora nad izdelkom in prevračanjem. To lahko povzroči poškodbe ali smrt. Na vseh pobočjih je treba travo kositi previdno. Če po klančini ne morete voziti vzvratno ali se ob tem ne počutite varno, je ne kosite.
- Odstranite kamenje, veje in druge ovire.
- Smer košnje mora biti vrha proti dnu pobočja in obratno, ne pa z ene strani na drugo.
- Ne spuščajte se po klančinah z dvignjenim kosiščem.
- Izdelka ne upravljajte na klančinah z naklonom, večjim od 10°.
- Izdelka ne zaganjajte ali zaustavljajte na klančini.
- Po klančinah vozite brez ustavljanja in počasi.
- Izogibajte se nenadnim spremembam hitrosti ali smeri.
- Ne zavijajte večkrat, kot je potrebno. Pri spuščanju po pobočju zavijajte počasi in postopoma. Vozite z majhno hitrostjo. Previdno obračajte volan.
- Bodite pozorni in ne vozite prek brazd, lukenj in grbin. Na neravnih tleh obstaja večja nevarnost prevračanja izdelka. Visoka trava lahko prekriva ovire.
- Ne kosite v bližini robov, jarkov ali nabrežij. Izdelek se lahko nenadoma prevrne, če s kolesi zapeljete na rob strme klančine ali jarka oz. če rob popusti. Če izdelek pade v vodo, obstaja nevarnost utopitve.
- Ne kosite mokre trave. Mokra trava je spolzka in lahko se zgodi, da pnevmatike izgubijo oprijem, zaradi česar izdelek zdrsne.
- Ne stopite na tla, da bi povečali stabilnost izdelka.
- Vozite zelo previdno, če ste priklopili dodatno opremo ali drug predmet, zaradi katerega je izdelek manj stabilen.
- Za povečanje stabilnosti izdelka, na kolesa namestite uteži in protiuteži. Če potrebujete več informacij, se obrnite na prodajalca. Pri P 525D uporabljajte protiuteži, saj pri izdelkih s pogonom na vsa kolesa uteži ni mogoče uporabljati.
Varna uporaba goriva
OPOZORILO: Z gorivom ravnajte previdno. Je zelo lahko vnetljivo in lahko povzroči poškodbe in gmotno škodo.
OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.
- Posode za gorivo ne polnite v zaprtih prostorih.
- Dizelsko gorivo in dizelski hlapi so strupeni ter zelo lahko vnetljivi. Bodite previdni pri ravnanju z dizelskim gorivom, da preprečite poškodbe ali požar.
- Ne odstranite pokrova posode za gorivo in je ne polnite pri delujočem motorju.
- Pred polnjenjem goriva se motor mora ohladiti.
• Med polnjenjem goriva ne kadite.
- Goriva ne polnite v bližini isker ali odprtega ognja.
- Če sistem goriva pušča, ne zaženite motorja, dokler mesta puščanja niso zatesnjena.
- Goriva ne napolnite nad priporočen nivo. Zaradi toplote motorja in sonca se gorivo razteza in se prelije, će je posoda prenapolnjena.
-
Ne prenapolnite ga. Če gorivo polijete po izdelku, ga počistite in počakajte, da se osuši, preden motor vklopite. Če se polijete po obleki, se preoblecite.
• Gorivo shranjujte le v odobrenih posodah.
-
Izdelek in gorivo shranite tako, da se izognete škodi, ki bi jo lahko povzročilo uhajanje goriva ali hlapov.
- Gorivo naj izteče v ustrezno posodo – to storite na odprtem in na varni razdalji od odprtega ognja.
Varna uporaba baterije
OPOZORILO: Poškodovana baterija lahko eksplodira in povzroči poškodbe. Če je baterija deformirana ali poškodovana, se obrnite na pooblaščeno servisno delavnico Husqvarna.
OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.
• V bližini baterij nosite zaščitna očala.
• V bližini baterije ne nosite zapestne ure, nakita ali drugih kovinskih predmetov.
- Baterijo shranjujte zunaj dosega otrok.
- Baterijo polnite v prostoru z dobrim zračnim pretokom.
- Med polnjenjem baterije vnetljive materiale hranite na razdalji najmanj 1 m.
- Zamenjane baterije zavrzite. Glejte Odstranitev na strani 201.
- Iz baterije lahko prihajajo eksplozivni plini. V bližini baterije ne kadite. Baterija ne sme priti v stik z odprtim plamenom in iskrami.
Varnost pri transportu

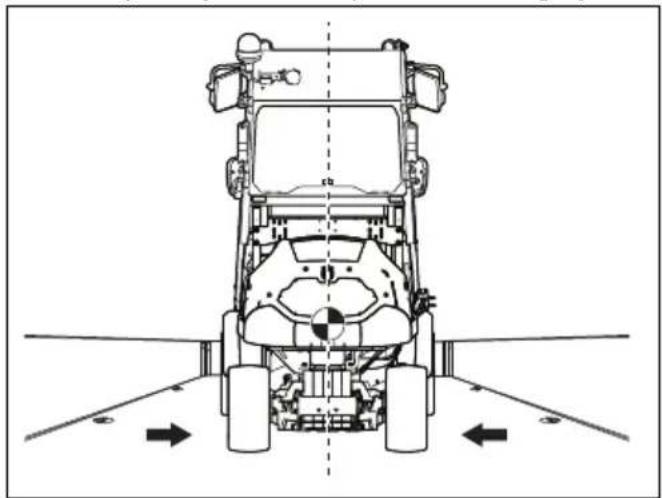

- Za transport izdelka uporabite odobreno transportno vozilo.
- Transportiranje tega izdelka je lahko omejeno z nacionalnimi ali lokalnimi predpisi.
- Voznik transportnega vozila je odgovoren za varno pričvrstitev izdelka med transportom.
Varnostna navodila za vzdrževanje
OPOZORILO: Izdelek je težak in lahko povzroči telesne poškodbe ali materialno škodo na lastnini ali na sosednjih območjih. Ne izvajajte vzdrževalnih del na motorju ali kosišču, će niso izpolnjeni naslednji pogoji:
- Motor je izklopljen.
- Izdelek je parkiran na ravni površini.
• Parkirna zavora je aktivirana.
- Kontaktni ključ je odstranjen.
- Kosišče je izklopljeno.
- Vžigalni kabli so odstranjeni z vžigalnih svečk.
OPOZORILO: Izpušni plini vsebujejo ogljikov monoksid iz motorja, ki je brezbarven, strupen in zelo nevaren plin. Izdelka ne zaženite v zaprtem prostoru ali prostoru z nezadostnim prezračevanjem.
OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.
- Za najboljšo učinkovitost in varnost, redno izvajajte vzdrževalna dela na izdelku, kot je navedeno v urniku vzdrževanja. Glejte Urnik vzdrževanja na strani 182
- Električni udar lahko povzroči poškodbe. Ne dotikajte se kablov, ko je motor vklopljen. Delovanja vžigalnega sistema ne preverjajte s prsti.
- Motorja ne zaženite, će so zaščitni pokrovi odstranjeni. Obstaja velika nevarnost poškodb zaradi premikajočih ali vročih delov.
-
Pred izvajanjem vzdrževalnih del v motornem prostoru se mora izdelek ohladiti.
-
Rezila so ostra in lahko povzročijo ureznine. Na rezila namestite zaščito ali nosite zaščitne rokavice, ko na njih izvajate dela.

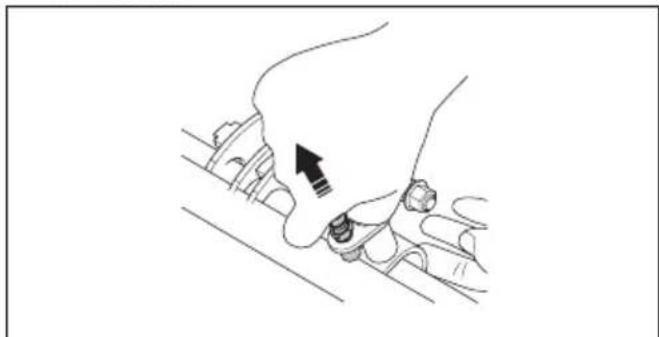

- Kosišče za čiščenje vedno premaknite v servisni položaj. Izdelka za dostop do kosišča ne parkirajte v bližini jarka ali na klančini.
POZOR: Pred uporabo izdelka preberite navodila v povezavi z opozorili nadaljevanju.
- Če sta svečka ali vžigalni kabel odstranjena, ne obračajte motorja.
- Prepričajte se, da so vse matice in vijaki pravilno zategnjeni ter da je oprema v dobrem stanju.
- Ne spreminjajte nastavitev krmilnikov. Če je št. motorjev previsoko, se lahko deli izdelka poškodujejo. Za najvišje število vrtljajev motorja glejte Tehnični podatki na strani 202.
- Izdelek je homologiran samo za uporabo z opremo, ki jo dobavi ali priporoča proizvajalec.
Montaža
Uvod
OPOZORILO: Vzmet, ki napenja pogonski jermen, se lahko zlomi in povzroči poškodbe. Med nameščanjem ali odstranjevanjem kosišča nosite zaščitna očala.
Natančno preberite navodila za montažo v navodilih za uporabo. Oznaka na notranji strani sprednjega pokrova izdelka prikazuje tudi način namestitve in odstranjevanja kosišča.
Nameščanje kosišča Combi 132, Combi 155
Opomba: Kosišče in izdelek morata biti na ravni podlagi, preden pritrdite kosišče.
- Dvižno ročico premaknite v položaj (B), da spustite ročice bremen.
OPOZORILO: Dvižne ročice ne premaknite v položaj za košnjo (A). Sila dvižne vzmeti lahko povzroči težke poškodbe.
- Previdno ravnajte z izdelkom pred kosiščem.
- Dvižne ročice morajo biti v zglobu kosišča.
- Aktivirajte parkirno zavoro.
-
Zaustavite motor.
-
Vstavite vijaka (C) in pritrdite zatiča (D) na dvižnih ročicah.
Opomba: Puščica na simbolu mora biti usmerjena proti izdelku.
-

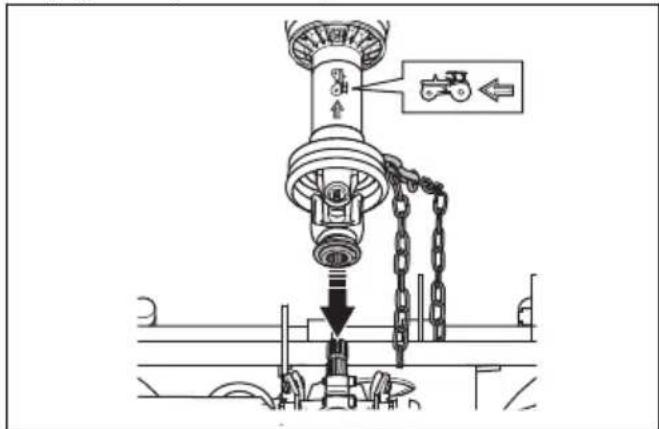

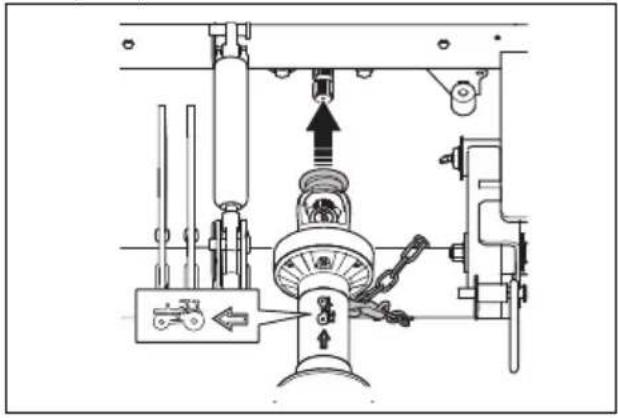

Zadnjo varnostno verižico namestite okrog dvižne gredi.
-
Varnostno verižico pritrdite na pogonsko gred.
-
Spoj pogonske gredi povlecite nazaj in pritrdite pogonsko gred na kotni prenos kosišča.
-
Gumijasto zaščito prepognite nad spojem gredi.
-
Sprednjo varnostno verižico namestite okrog cevi.
-
Varnostno verižico pritrdite na pogonsko gred.
-

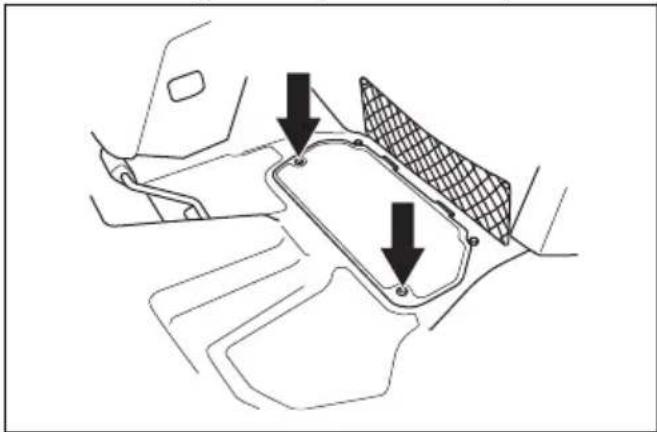

Namestite servisno loputo in privijte vijaka.
-
Zaženite motor.
-
Dvižno ročico povlecite nazaj, da se kosišče dvigne. Dvignite ga, dokler kolesa za obračanje kosišča niso dvignjena od tal.
-
Zaustavite motor.
-
Povlecite vzmet (E) in jo pritrdite na dvižna obročka na kosišču (F).

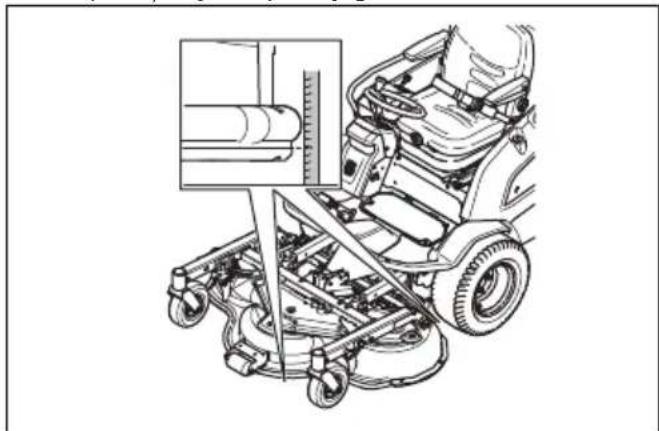

- Preverite vzporednost kosišča. Glejte Preverjanje vzporednosti kosišča na strani 188.
Nameščanje kosišča Combi 132 X, Combi 155 X
-
Namestite kosišče. Glejte Nameščanje kosišča Combi 132, Combi 155 na strani 171.
-
Hidravlične cevi premaknite iz kosišča skozi odprtino.
Opomba: Položaj hidravličnih cevi upravlja funkcijo delovanje ročice za nastavitev višine košnje. Če želite spremeniti funkcijo delovanja ročice za nastavitev višine košnje, spremenite položaj hidravličnih cevi.
Odstranjevanje kosišča
- Izdelek parkirajte na ravna tla.
- Za Combi 132 X in Combi 155 X sprostite spoje in odklopite hidravlične cevi.
- Aktivirajte parkirno zavoro.
- Ročico za nastavitev višine košnje premaknite v servisni položaj.
-
Izklopite motor.
-
Povlecite vzmet (A) in odstranite dvižna obročka (B).
OPOZORILO: Dvižne ročice ne premaknite v položaj za košnjo (A). Hidravlična sila lahko povzroči težjo poškodbo.
- Izklopite motor.

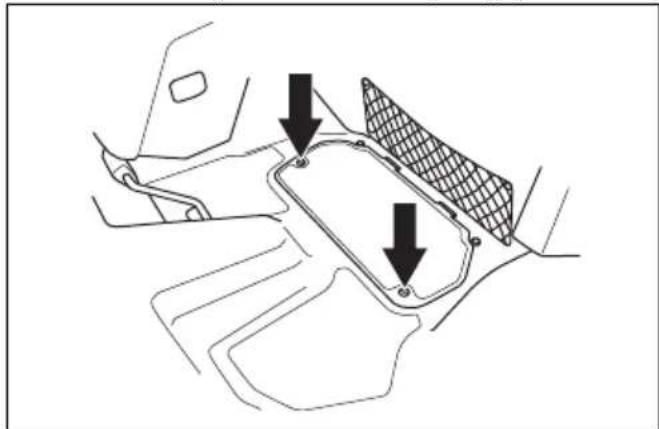

- Odstranite 2 vijaka in odstranite spodnjo ploščo.
Namestitev in odstranitev kabine
- Odstranite vrata kabine. Glejte razdelek Odstranitev in namestitev vrat na strani 175.
- Odstranite zasilna vrata kabine Glejte Odstranitev in namestitev zasilnih vrat na strani 175.
- Odstranite gumijasta trakova in odprite pokrov motorja.
- Odklopite akumulator.
- Odstranite 3 vijake in odstranite stranski pokrov.
- Odstranite 4 vijake in odstranite zaščitni pokrov ohišja z varovalkami.

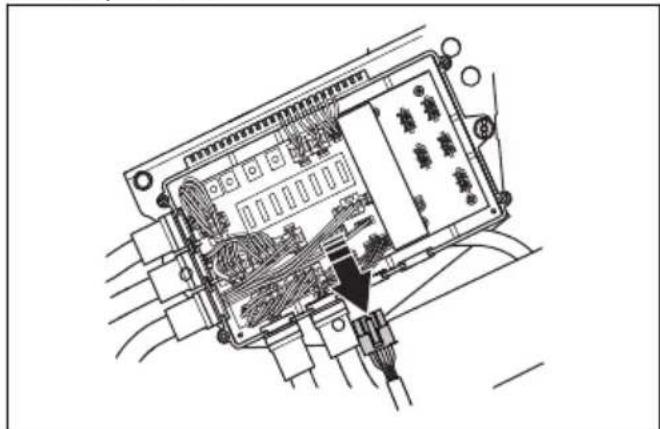

- Odklopite kabel.
- Odstranite 2 vijaka in 2 podložki za sedežem (A).
- Odstranite vijak in podložko za cevmi za klimatsko napravo (B).
- Odstranite vijak in podložko na sprednji strani vrat (C).
- Sedež preklopite naprej.
- Speljite 2 pasova skozi vrata in zasilni izhod.
- Kabino previdno premaknite naprej.
- Namestite kabino na nosilec kabine. Glejte

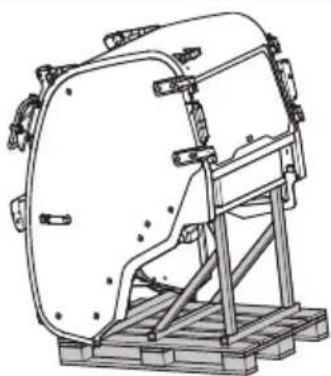

Skladiščenje kabine na strani 201
Kabino pritrdite v obratnem vrstnem redu.
Odstranitev in namestitev vrat
- Vrata odprite za 90 stopinj.
- Izvlecite plinsko vzmet in odvijte kroglični zglob.
- Dvignite vrata, da jih odstranite.
- Namestitev poteka v obratnem vrstnem redu.
Odstranitev in namestitev zasilnih vrat
- Odprite ročaj na zasilnih vratih.
- Odstranite tečajni sornik.
- Vrata odprite za 90 stopinj.
- Dvignite zasilna vrata, da jih odstranite.
- Namestitev poteka v obratnem vrstnem redu.
Vklop in izklop strukture ROPS
- Odstranite zatiča, ki držita strukturo ROPS in jo zložite v smeri nazaj, da jo izklopite. Strukturo ROPS vklopite v obratnem vrstnem redu.
- Ko je struktura ROPS vklopljena, vedno uporabljajte varnostni pas.
- Prepričajte se, da je struktura ROPS pravilno nameščena in ni poškodovana.
Delovanje
Uvod
OPOZORILO: Pred uporabo izdelka morate prebrati in razumeti poglavje o varnosti.
Dolivanje goriva
OPOZORILO: Dizelsko gorivo je zelo vnetljivo. Bodite previdni in ga dolivajte na prostem (glejte Varna uporaba goriva na strani 170).
OPOZORILO: Na posodo za gorivo ne odlagajte ničesar.
POZOR: Če uporabite neustrezno vrsto goriva, lahko poškodujete motor.
- Gorivo mora ustrezati predpisom za emisije, zato mora biti v skladu s standardom EN590 ali ASTM D975 in ne sme vsebovati žvepla več kot 500 ppm ali 0,05 % teže. Za več informacij o kakovosti goriva si oglejte navodila za uporabo Kubota.
- Uporabljajte dizelsko gorivo s cetanskim številom 45 ali višjim. Ne uporabljajte dizelskega goriva z mešanico biodizelskega goriva, ki vsebuje več kot 5 % goriv na osnovi mineralnih olj.
Opomba: Če uporabljate izdelek pri temperaturi pod 0 °C (+32 °F). S serviserjem izdelkov Husqvarna se posvetujte glede goriva za hladno vreme.
- Pred vsako uporabo preverite nivo goriva in ga po potrebi dolijte.
- Posode za gorivo ne napolnite do konca. Razdalja od roba mora biti najmanj 4 cm.
Nastavitev sedeža
OPOZORILO: Med uporabo izdelka ne nastavljajte sedeža.
- Za prestavljanje sedeža naprej ali nazaj potisnite ročico (A) pod sprednjim robom sedeža. Sedež (B) premaknite v ustrezni položaj.
- Za nastavitev vzmetenja sedeža povlecite ročico (C) v levo. Ročico potisnite navzgor, če želite, da je sedež bolj vzmeten, oziroma navzdol, če želite, da je sedež manj vzmeten (D).
- Za nastavitev opore ledvenega dela obrnite ročico (F) na levi strani naslonjala. Za več opore obrnite ročico v levo.
Odklop hidrostatičnega menjalnika
Če želite izdelek premakniti z zaustavljenim motorjem, morate odpreti hidravlične tokokroge sprednjega in zadnjega menjalnika. To naredite tako, da odprete obvodne ventile v motorjih menjalnikov.
POZOR: Ko so obvodni ventili odprti, izdelek nima zavor. Obvodne ventile morate zapreti pred uporabo izdelka.
POZOR: Izdelka ne vlecite pri veliki hitrosti ali na dolge razdalje. S tem lahko poškodujete menjalnike.
Zadnja prema

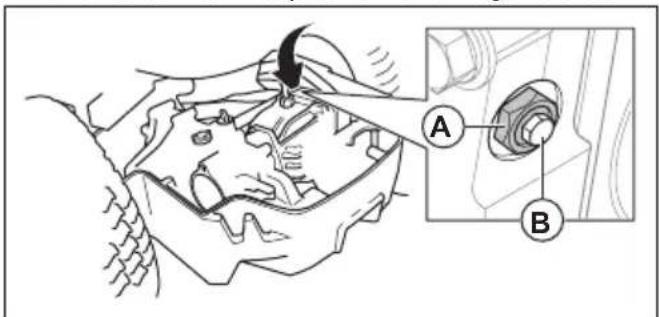

- Za sprostitev hidravličnega tlaka odprite zaklepno matico (A), jo obrnite med 14 - 12 obrata v nasprotni smeri urinega kazalca in nato matico ventila (B) dvakrat obrnite v nasprotni smeri urinega kazalca.
- Za odklop pogona kosišča pritisnite gumb za kardanski pogon.
- Dvižno ročico premaknite v transportni položaj, da dvignete kosišče.
Opomba: Ko je vklopljen pogon na rezilih, lahko kosišče nekoliko dvignete. To funkcijo uporabite za zelo visoko travo ali grobe površine.
OPOZORILO: Če dvignete kosišče, ko je pogon vklopljen, lahko vržete predmete in koga težko poškodujete ali ubijete.
Spuščanje kosišča v položaj za košnjo
- Ročico za hidravlični dvig potisnite naprej za spuščanje kosišča v položaj za košnjo.
- Za vklop pogona na rezilih kosišča povlecite gumb za kardanski pogon navzven.
-
Sprostite hidravlični tlak. Glejte poglavje Odklop hidrostaticnega menjalnika na strani 177.
-
Aktivirajte parkirno zavoro.
-
Za izklop pogona kosišča pritisnite gumb za kardanski pogon.
POZOR: Zaganjalnika ne zaganjajte več kot 5 sekund neprekinjeno. Če motorja ni mogoče zagnati, počakajte 15 sekund in poskusite znova.
- Ročico za plin počasi potisnite v končni položaj.
- Motor naj pri polovičnem plinu deluje 3–5 minut, šele nato ga obremenite do konca.
- Ročico za plin potisnite v položaj s polnim plinom.
POZOR: Aktivacija rezil ob polni obremenitvi motorja močno obremeni pogonske jermene. Dokler kosišča ne spustite v položaj za košnjo, ne uporabite polnega plina.
Uporaba izdelka
- Zaženite motor.
- Sprostite parkirno zavoro.
- Previdno pritisnite eno od stopalk za hitrost. Bolj kot stopalko pritiskate navzdol, višja je hitrost. Stopalko (A) uporabite za premikanje naprej, stopalko (B) pa za vzvratno vožnjo.
- Za zaviranje stopalko sprostite. Za močnejše zaviranje pritisnite drugo stopalko za hitrost.
Opomba: Za P 525D zaklenite hitrost z zapahom za uravnavanje hitrosti. Glejte Zaklep stopalke za vožnjo naprej (P 525D, P 525D with cabin) na strani 164.
- Za vklop pogona rezil na kosišču povlecite gumb za kardanski pogon.
Upravljanje zapaha za uravnavanje hitrosti
Zapah za uravnavanje hitrosti lahko z nogo nastavite na najvišjo ali nizko hitrost. Najvišjo hitrost uporabite, ko je kosišče v transportnem položaju. Najvišjo hitrost uporabite, ko je kosišče v transportnem položaju.
- Za nizko hitrost potisnite zapah za uravnavanje hitrosti v srednji položaj (A).
- Za najvišjo hitrost potisnite zapah za uravnavanje hitrosti povsem naprej (B).
- Za odklop zapaha za uravnavanje hitrosti ga potisnite povsem nazaj (C).
Za nastavitev pritiska hidravličnih dvižnih rok ob tla
Hidravlične dvižne roke so opremljene s plinsko vzmetjo, ki pomaga pri višanju ali nižanju pritiska ob tla od koles za obračanje kosišča.
- Odstranite kosišče. Glejte Odstranjevanje kosišča na strani 173.
- Aktivirajte parkirno zavoro.
- Premaknite ročico za hidravlične dvižne ročice nazaj, da povsem dvignete hidravlične dvižne roke.
- Napajalni ključ obrnite v položaj ZAUSTAVITEV.
- Če želite povišati ali znižati pritisk ob tla, odstranite zatič in vijak ter premaknite plinsko vzmet v 1 od položajev.
a) Za najnižji pritisk ob tla uporabite položaj (A). Položaj (A) se uporablja v primerih, ko je na izdelek priključeno kosišče.
b) Za višji pritisk ob tla uporabite položaj (B) ali (C).
c) Za odklop plinske vzmeti uporabite položaj (D). Položaj (D) se uporablja v primerih, ko je na izdelek priključen snežni plug.
Nastavitev višine košnje - Combi 132 in Combi 155
- Izdelek parkirajte na ravna tla.
- Aktivirajte parkirno zavoro.
- Dvižno ročico za kosišče premaknite v transportni položaj.
- Izklopite motor.
-
Odstranite gumb za nastavitev višine košnje ob strani kosišča.
-
Premaknite gumb za nastavitev višine košnje v eno od odprtin na nastavitveni plošči.
Opomba: Višina košnje je prikazana s številkami 1-7. Glejte spodnjo tabelo.
- Privijte gumb za nastavitev višine košnje.
- Opravite korake 5-7 na drugi strani kosišča.
- Odstranite blokirni zatič na ročici za nastavitev višine košnje v zgornjem levem kotu kosišča.
- Ročico za nastavitev višine košnje potisnite navzdol in jo povlecite vodoravno.
- Premaknite ročico v odprtino z isto številko kot na nastavitveni plošči.
Opomba: Isto številko je treba izbrati na vseh 3 nastavitvenih točkah.
- Pritrdite blokirni zatič na ročico za nastavitev višine košnje.
- Nastavite vzporednost kosišča. Glejte Nastavitev vzporednosti kosišča na strani 189.
| Številka | Višina košnje, mm/palci |
| 1 30/1,2 | |
| 2 40/1,6 | |
| 3 52/2 | |
| 4 64/2,5 | |
| 5 76/2,3 | |
| 6 93/3,7 | |
| Številka Višina košnje, mm/palci |
| 7 112/4,4 | |
Nastavitev višine košnje - Combi 132 X in Combi 155 X
- Izdelek parkirajte na ravna tla.
- Ročico za hidravlični dvig potisnite naprej za spuščanje kosišča v položaj za košnjo.
- Premaknite ročico za nastavitev višine košnje naprej in nazaj, da nastavite višino košnje.
Opomba: Izbrana višina košnje je prikazana s številkami 1-7 na kosišču. Glejte spodnjo tabelo
- Nastavite vzporednost kosišča. Glejte Nastavitev vzporednosti kosišča na strani 189.
| Številka | Višina košnje, mm/palci |
| 1 30/1,2 | |
| 2 40/1,6 | |
| 3 52/2 | |
| 4 64/2,5 | |
| 5 76/2,3 | |
| 6 93/3,7 | |
| 7 112/4,4 | |
Uporaba grelnika kabine
- Grelnik kabine vklopite (A) in izklopite (B) z ventilom na cevi desno od stopalke za vožnjo naprej.

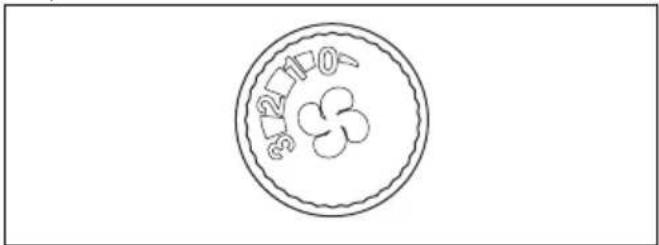

- Za nastavitev pretoka zraka (0–3) obrnite regulator pretoka zraka.
- Izdelek parkirajte na ravna tla.
- Aktivirajte parkirno zavoro.
- Za izklop pogona na kosišču gumb za kardanski pogon potisnite navznoter.
Za aktivacijo in sprostitev parkirne zavore
- Za vklop parkirne zavore morate ročico parkirne zavore premakniti povsem naprej.
- Za sprostitev parkirne zavore morate ročico parkirne zavore premakniti povsem nazaj.
Vklop ali izklop vtičnice
- Pritisnite stikalo (A) na desni krmilni plošči za vklop ali izklop vtičnice (B). Napetost električne vtičnice je 12 V. Električna vtičnica ima varovalko, glejte Pregled varovalk na strani 163.
Zagotavljanje dobrih rezultatov košnje
- Za najboljšo učinkovitost redno izvajajte vzdrževalna dela na izdelku, kot je navedeno v urniku vzdrževanja. Glejte Urnik vzdrževanja na strani 182.
- Ne kosite mokre trave. Mokra trava lahko povzroči slabše rezultate košnje.
- Začnite z visoko višino košnje in jo postopoma spuščajte.
- Kosite z rezili, ki se vrtijo pri veliki hitrosti (največje dovoljeno število vrtljajev motorja, glejte Tehnični podatki na strani 202). Izdelek vozite naprej z majhno hitrostjo. Če trava ni previsoka in predebela, bodo rezultati košnje dobri tudi pri večji hitrosti.
- Travo kosite v naključnem vzorcu.
- Za najboljše rezultate košnje, travo kosite pogosto in uporabite funkcijo BioClip.
Vzdrževanje
Uvod
OPOZORILO: Pred izvajanjem vzdrževalnih del morate prebrati in razumeti poglavje o varnosti.
Urnik vzdrževanja
* = Splošna vzdrževalna dela, ki jih izvede operater. Navodila niso navedena v teh navodilih v uporabo.
X = Vzdrževalna dela, ki jih izvede operater. Navodila so navedena v teh navodilih za uporabo.
O = Vzdrževalna dela, ki jih izvede pooblaščena servisna delavnica. Navodila niso navedena v teh navodilih v uporabo.
Opomba: Če je v tabeli označen več kot en časovni interval, najkrajši časovni interval velja samo za prvo vzdrževanje.
| Vzdrževanje | Dnev-no | Tedensko | Servisni intervali v urah |
| 25 | 100 | 20 | 0 | 400 |
| Prepričajte se, da so matice in vijaki dobro priviti * | | | | | | | |
| Prepričajte se, da gorivo ali olje ne iztekata * | | | | | | | |
| Očistite, kot je navedeno v Čiščenje izdelka na strani 184 | X | | | | | | |
| Očistite notranje površine kosišča v okolici rezil *** | | | | | | | |
| Očistite kosišče, pod pokrovi jermenov in pod kosiščem *** | | | | | | | |
| Očistite okolico motorja in dušilnika X | | | | | | | |
| Očistite zračni filter X X X | | | | | | | |
| Očistite motor in menjalnik X | | | | | | | |
| Prepričajte se, da dovod hladnega zraka motorja ni zamašen X | X | | | | | | |
| Prepričajte se, da dovod hladnega zraka menjalnika ni zamašen | * | * | | | | | |
| Prepričajte se, da varnostne naprave niso poškodovane | X | | X | X | | | |
| Preverite nivo motornega olja | X | | | | | | |
| Preverite nivoja olja v posodi za olje menjalnika | | | | X | | | |
| 25 | 100 20 | 0 400 | 800 | |
| Preverite nivoja olja v rezervoarju hidravličnega olja X | | | | | | | |
| Prepričajte se, da so hidravlične cevi in spojke čiste in niso poškodovane | | | * | * | | | |
| Prepričajte se, da so cevi goriva in spojke čiste in niso poškodovane | | | * | * | | | |
| Prepričajte se, da so cevi za hladilni sistem in spojke čiste in niso poškodovane | | | * | * | | | |
| Preverite nivo hladilnega sredstva X X X | | | | | | | |
| Preglejte kosišče glede poškodb * | | | | | | | |
| Preglejte rezila v kosišču X X | | | | | | | |
| Preglejte klinasti jermen kosišča X X | | | | | | | |
| Preverite napetost jermenov in njihovo obrabljenost * * | | | | | | | |
| Preglejte parkirno zavoro X | | | | | | | |
| Nastavite parkirno zavoro * * | | | | | | | |
| Preverite luči in zamenjajte pokvarjene X | | | | | | | |
| Namažite v skladu s pregledom mazanj | | X X X | | | | | |
| Namažite gredi nožev X | | | | | | | |
| Namažite sprednje in zadnje ležaje dvižnih ročic | | | X X | | | | |
| Namažite kolesne ležaje zgloba | | X | | | | | |
| Namažite pogonsko gred | | X X X | | | | | |
| Namažite žično potego za plin | | X | | | | | |
| Namažite utore osi kolesa | | | | | | X | |
| Preglejte in nastavite kolesne matice | | | * * | | | | |
| Tlak v pnevmatikah mora biti ustrezen | | X X X | | | | | |
| Zamenjajte rezila | | | X X | | | | |
| Zamenjajte motorno olje 22 | | | | X | | | |
| Zamenjajte oljni filter 1 | | | | X | | | |
| Zamenjajte olje v kotnem prenosu | | | | | | * | |
| Zamenjajte hidravlično olje | | | | | | * | |
| Zamenjajte filter hidravličnega olja | | | | | | * | |
| Zamenjajte zračni filter | | | | | X | | |
| Zamenjajte filter goriva | | | 25 | 100 | X20 | 0 | 400 |
| Preverite vzporednost kosišča X X | | | | | | | |
| Zamenjajte jermen generatorja * | | | | | | | |
| Zamenjajte jermen kardanskega pogona * | | | | | | | |
| Zamenjajte hladilno sredstvo * | | | | | | | |
| Preverite baterijo X X X | | | | | | | |
| Prepričajte se, da je dušilec pravilno nameščen in ni poškodo-van | *** | | | | | | |
| Zamenjajte blazinice motorja in menjalnika * | | | | | | | |
| Preglejte/nastavite hitrost sprednjih in zadnjih koles ** | | | | | | | |
| Preverite nivoja olja v kotnem prenosu X X | | | | | | | |
| Zamenjajte olje v kotnem prenosu * | | | | | | | |
| Zamenjajte olje menjalnika | | | ** | | | | |
| Zamenjajte filter menjalnika ^23 | | | * | | * | | |
Čiščenje izdelka
POZOR: Ne uporabljajte visokotlačnega čistilnika ali parnega čistilnika. Voda lahko prodre v ležaje in električne priključke ter povzroči korozijo, ki poškoduje izdelek.
Izdelek po uporabi nemudoma očistite.
- Vročih površin, kot so motor, dušilnik in izpušni sistem, ne izpirajte. Počakajte, da se površine ohladijo, nato odstranite travo ali umazanijo.
- Pred čiščenjem z vodo najprej skrtačite. Z menjalnika, rež za dovod zraka za menjalnik in motor ter okoli teh delov odstranite odrezke trave in umazanijo.
- Izdelek očistite s tekočo vodo iz cevi. Ne uporabljajte vode pod visokim tlakom.
• Vode ne usmerjajte proti električnim delom ali ležajem. Detergent občasno povzroči večjo škodo.
- Kosišče očistite tako, da ga postavite v servisni položaj in ga sperete z vodo.
- Ko je kosišče očiščeno, ga za kratek čas zaženite, da izpihate preostanek vode.
Čiščenje motorja in dušilnika
V motorju in dušilcu ne sme biti odrezkov trave in umazanije. Odrezki trave, namočeni v gorivo ali olje, ki ostanejo na motorju, lahko povečajo nevarnost požara in nevarnost pregrevanja motorja. Pred čiščenjem se motor mora ohladiti. Očistite ga z vodo in krtačo.
Odzekki trave okoli dušilnika se hitro posušijo, zato lahko pride do požara. Ko je dušilnik hladen, s krtačo ali z vodo odstranite odrezke trave.
Čiščenje dovoda hladnega zraka za motor
- Mrežica za hladen vsesan zrak ne sme biti zamašena. Z mehko krtačo odstranite travo in umazanijo.
Odpiranje pokrova motorja
- Odstranite gumijasta trakova na obeh straneh pokrova motorja.
- Pokrov motorja odprite nazaj.
Opomba: Če želite povsem odstraniti pokrov motorja, odstranite vijake pri tečajih.
Odstranitev desnega stranskega pokrova
- Odstranite 3 vijake in odstranite stranski pokrov.
Odstranitev servisne lopute
- Odstranite 2 vijaka in dvignite servisno loputo.

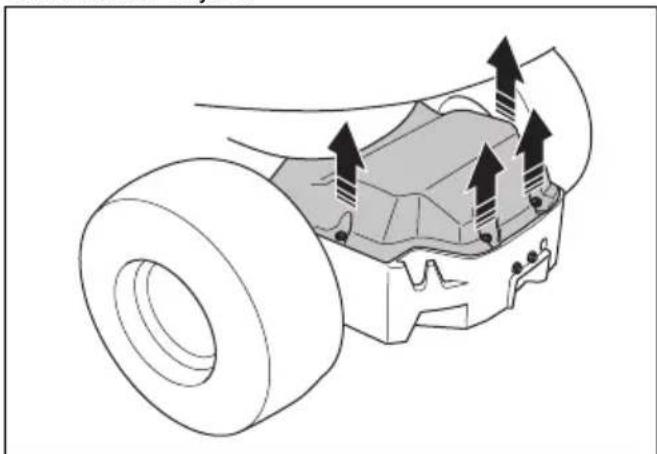

Odstranjevanje pokrova menjalnika
- Odstranite 4 vijake.

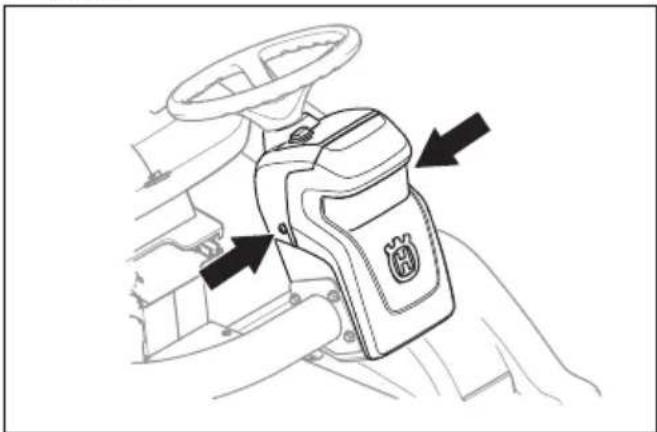

Zamenjava pokvarjene žarnice
- Odvijte vijaka, enega na vsaki strani, in odstranite pokrov.
- Dvignite zunanji rob (C) žarnice in jo odstranite.
- Zamenjajte pokvarjeno žarnico. Uporabite enako vrsto žarnice, kot je navedeno v Tehnični podatki na strani 202.
- Kabla priklopite na novo luč.
- Kabla vklopite pri povezavi (A).
Zamenjava žarnic za kratke in dolge luči
- Odvijte 4 vijake, s katerimi je pritrjen modul žarnice, in ga privzdignite.
- Vstavite novo žarnico v ohišje. Glejte Tehnični podatki na strani 202.
- Kabla priklopite na novo luč.
- Pritrdite modul žarnice in privijte vijake.
Zamenjava žarnice parkirne luči
- Odvijte 4 vijake, s katerimi je pritrjen modul žarnice, in ga privzdignite.
- Odklopite kabla s pokvarjene žarnice.
- Odstranite žarnico.
- Vstavite novo žarnico v ohišje. Glejte Tehnični podatki na strani 202.
- Kabla priklopite na novo luč.
- Pritrdite modul žarnice in privijte vijake.
Zamenjava žarnice smernika
- Odvijte 4 vijake, s katerimi je pritrjen modul žarnice, in ga privzdignite.
- Odklopite kabla s pokvarjene žarnice.
- Žarnico obrnite v levo in jo odstranite.
- Vstavite novo žarnico v ohišje. Glejte Tehnični podatki na strani 202.
- Kabla priklopite na novo luč.
- Pritrdite modul žarnice in privijte vijake.
Zamenjava sprednjih delovnih luči
- Odklopite kabla s pokvarjene žarnice.
- Vstavite novo žarnico v ohišje. Glejte Tehnični podatki na strani 202.
- Kabla priklopite na novo luč.
Zamenjava zadnjih delovnih luči
- Odklopite kabel s pokvarjene žarnice.
- Odstranite vijak na konektorju žarnice.
- Odstranite konektor žarnice s pritrjeno žarnico.
- Namestitev poteka v obratnem vrstnem redu.
Zamenjava zadnjih luči
- Odklopite kabla s pokvarjene žarnice.
- Odstranite 2 vijaka na konektorju.
- Odstranite konektor žarnice s pritrjeno žarnico.
- Pritrdite nov konektor žarnice. Glejte Tehnični podatki na strani 202.
- Kabla priklopite na novo luč.
- Odstranite vijak na konektorju.
- Odstranite konektor žarnice s pritrjeno žarnico.
- Pritrdite nov konektor žarnice. Glejte Tehnični podatki na strani 202.
- Kabla priklopite na novo luč.
Pregled parkirne zavore
- Izdelek parkirajte na trdi podlagi z rahlim nagibom.
Opomba: Med pregledom parkirne zavore izdelka ne parkirajte na travnatem pobočju.
- Potisnite parkirno zavoro naprej.
Preverjanje vzporednosti kosišča
- Preverite zračni pritisk v pnevmatikah. Glejte poglavje Tlak v pnevmatikah na strani 192.
- Izdelek parkirajte na ravno površino.
- Kosišče spustite v položaj za košnjo.
- Ročico za nastavitev višine košnje premaknite v srednji položaj.
- Izmerite razdaljo med tlemi ter sprednjim in zadnjim robom kosišča.
a) Combi 132 in Combi 155 je treba izmeriti na 2 območjih. Zadnji rob mora biti 6–9 mm (1/4–3/8 palca) višji od sprednjega roba.
b) Combi 132 X in Combi 155 X je treba izmeriti na 4 območjih. Zadnji rob mora biti 6–9 mm (1/4–3/8 palca) višji od sprednjega roba.

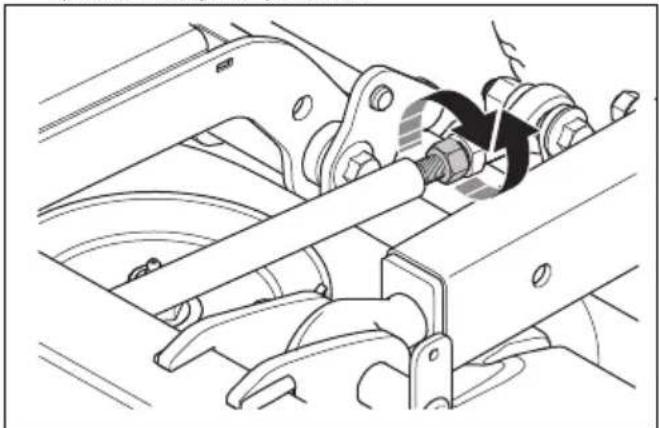

Nastavitev vzporednosti kosišča
- Obračajte palico vijaka, da ga podaljšate ali skrajšate. Podaljšajte palico vijaka, da dvignete zadnji rob pokrova. Skrajšajte palico vijaka, da spustite zadnji rob pokrova.
- Sprostite matice na palici vijaka.
- Preverite vzporednost. Glejte Preverjanje vzporednosti kosišča na strani 188.
- Namestite sprednji pokrov.
- Za dostop do filtra goriva odprite pokrov motorja.
-
Ohišje filtra obrnite za 12 obrata v levo in ga odstranite.
-
Odstranjevanje papirnatega filtra

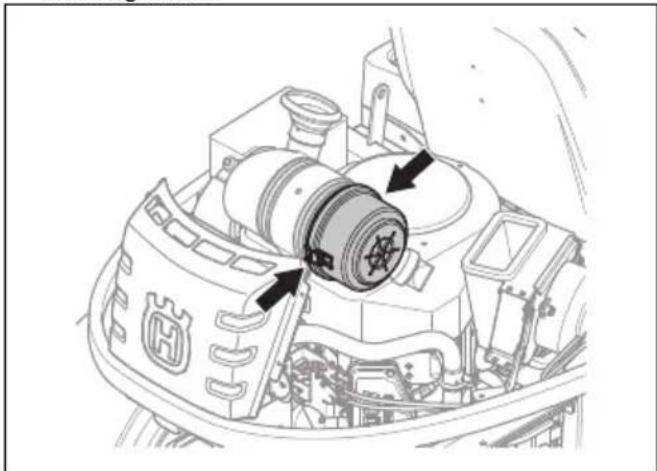

Čiščenje in zamenjava zračnega filtra
POZOR: Če zračni filter ni nameščen, motorja ne zaganjajte.
- Odstranite pokrov motorja.
- Odvijte gumbna vijaka, s katerima je pritrjen pokrov zračnega filtra.
- Odstranit pokrov zračnega filtra.
- Iz ohišja filtra odstranite vložek zračnega filtra.
-
Notranjo površino ohišja zračnega filtra očistite s suho krpo.
-
Z vložkom zračnega filtra previdno udarite ob trdno površino in spihajte s stisnjenim zrakom na notranji površini. Če se zračni filter ne očisti ali je poškodovan, ga zamenjajte.
- Odstranite notranji zračni filter za vložkom zračnega filtra.
- Notranji zračni filter udarite ob trdno površino in ga tako očistite. Če se zračni filter ne očisti ali je poškodovan, ga zamenjajte.
POZOR: Notranjega zračnega filtra ne čistite s stisnjenim zrakom.
- Notranji zračni filter in vložek zračnega filtra vrnite v prvotna položaja v ohišju filtra. Prepričajte se, da je vložek zračnega filtra pravilno nameščen na vrhu dovoda zraka.
- Pritrdite pokrov zračnega filtra in poskrbite, da je zbiralnik delcev obrnjen navzdol.
Čiščenje in zamenjava vhodnega filtra v klimatski napravi
- Odvijte oba gumbna vijaka na pokrovu ventilatorskega sistema in odstranite pokrov.
Poškodovano varovalko prepoznate po ožganem konektorju.
- Za dostop do poškodovanje varovalke odstranite pokrov.
a) Če želite zamenjati varnostno varovalko,
odstranite pokrov motorja. Varnostna varovalka
je v nosilcu nad baterijo.
b) Če želite zamenjati napajalno varovalko,
odstranite pokrov motorja. Napajalna varovalka
je v levem nosilcu pred baterijo.
c) Če želite zamenjati izhodno napajalno varovalko, odstranite desni stranski pokrov. Izhodna napajalna varovalka je v električni priključni omarici.
d) Če želite zamenjati varovalke za kabino, odstranite pokrov motorja. Varovalke za kabino so v desnem nosilcu pred baterijo.
e) Če želite zamenjati varovalke za opremo za vožnjo, odstranite pokrov ohišja servo mehanizma.
Opomba: Če glavna varovalka znova pregori hitro po zamenjavi, je v tokokrogu kratek stik. Pred ponovno
uporabo izdelka popravite kratek stik. Za pomoč prosite pooblaščeno servisno delavnico.
Polnjenje baterije
- Če je napolnjenost baterije prenizka, jo napolnite.
- Uporabite polnilnik za baterijo.
POZOR: Ne uporabljajte hitrih polnilnikov/naprav za pomoč pri zagonu. To povzroči poškodbe električnega tokokroga izdelka.
- Pred zagonom motorja obvezno odklopite polnilnik.
Zagon motorja v sili
Če baterija ne zmore zagnati motorja, lahko motor zaženete s kabli za pomoč pri zagonu. Izdelek ima 12 V sistem z negativno ozemljitvijo. Tudi izdelek, ki ga želite uporabiti za pomoč pri zagonu, mora biti opremljen z 12 V sistemom z negativno ozemljitvijo.
Priklop kablov za pomoč pri zagonu
OPOZORILO: Nevarnost eksplozije zaradi eksplozivnih plinov, ki uhajajo iz baterije. Negativnega pola popolnoma napolnjenega akumulatorja ne priklopite na (ali v bližino) negativnega pola izpraznjenega akumulatorja.
POZOR: Baterije izdelka ne uporabljajte za zagon drugih vozil.
- Odstranite pokrov motorja.
- Odstranite baterijo iz ohišja baterije.
- En konec rdečega kabla priklopite na POZITIVNI pol (+) šibkega akumulatorja (A).
OPOZORILO: S konci rdečega kabla se ne dotaknite ohišja, s čimer lahko sprožite kratek stik.
- En konec črnega kabla priklopite na NEGATIVNI pol (-) polnega akumulatorja (C).
- Drugi konec črnega kabla priklopite na OZEMLJITEV OHIŠJA (D), stran od posode za gorivo in baterije.
- Namestite pokrove.
Odstranitev kablov za pomoč pri zagonu
Opomba: Kable za pomoč pri zagonu odstranite v obratnem zaporedju od priklopa.
- ČRNI kabel odklopite z ohišja.
- ČRNI kabel odklopite s popolnoma napolnjene baterije.
- RDEČI kabel odklopite z 2 baterij.
Tlak v pnevmatikah
Pravilen tlak za vse 4 pnevmatike je 150 kPa (1.5 bar / 21.7 PSI).
Nastavljanje kosišča v servisni položaj
- Izvedite korake 1-13 iz Odstranjevanje kosišča na strani 173.
- Odstranite servisni nosilec s kosišča.
- Pritrdite servisni nosilec na rdečo pritrditveno točko pod spodnjo ploščo.
- Povlecite zatič na drugem koncu servisnega nosilca. Pritrdite servisni nosilec na rdečo oznako na prečni cevi kosišča.
- Zaženite motor.
- Ročico za nastavitev višine košnje premaknite v servisni položaj.

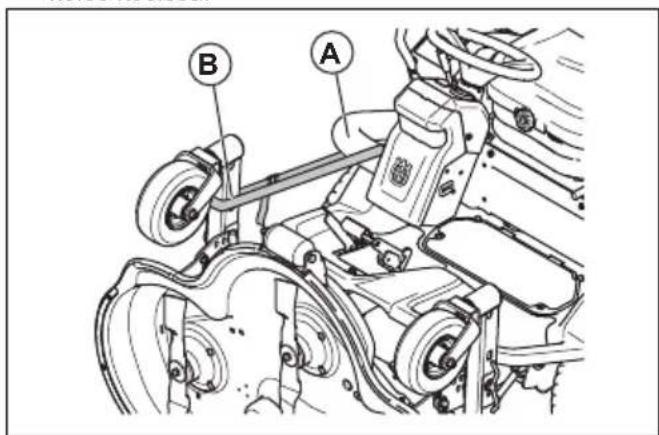

- En konec varnostnih trakov pritrdite okrog cevi poleg krmilnega droga.
- Drugi konec varnostnega traku pritrdite okrog vrtljivih koles kosišča.
Za prestavitev kosišča v položaj za košnjo sledite navodilom v obratnem vrstnem redu.
Zamenjava jermena na kosišču
- Odstranite 3 vijake, s katerimi je pritrjen pokrov jermena.
- Odstranite pokrov jermena.
-
Pritrdite servisni nosilec na natezno vzmet.
-
Potisnite servisni nosilec in odstranite pas.
- Jermen pritrdite okrog jermenic, kot je prikazano na sliki.
Nastavitev jermenov kardanskega pogona
- Odvijte varovalno matico (A).
- Privijajte nastavitveni vijak (B), dokler objemka ne naleže na nosilec okvirja (C).
- Držite nastavitveni vijak (B) in privijte varovalno matico (A).
Odstranitev in namestitev vložka BioClip
-
Kosišče nastavite v servisni položaj.
-
Odstranite 3 vijake, s katerimi je pritrjen vložek BioClip, in ga odstranite.
- Namestite 3 vijake M8x15 mm v odprtine za vijake vložka BioClip in tako preprečite poškodbe navojev.
- Kosišče znova nastavite v položaj za košnjo.
- Vložek BioClip znova namestite v obratnem zaporedju.
Pregledovanje rezil
POZOR: Poškodovana ali neustrezno uravnotežena rezila lahko povzročijo poškodbe izdelka. Zamenjajte poškodovana rezila. Za pomoč pri brušenju in uravnoteženju rezil prosite pooblaščeno servisno delavnico.
- Kosišče nastavite v servisni položaj.
- Oglejte si rezila, da preverite, ali so poškodovana in ali jih je treba nabrusiti.
-
Odvijte vijak rezila (B) in ga odstranite skupaj s podložko (C) in rezilom (D).
-
Novo rezilo z nagnjenimi konci vgradite v smeri kosišča.
OPOZORILO: Zaradi neustrezne vrste rezila lahko kosišče povzroči izmet predmetov in povzroči resne poškodbe. Uporabljajte le rezila, navedena v Tehnični podatki na strani 202 .
- Namestite rezilo, podložko in vijak. Vijak zategnite z zateznim momentom 80-84 Nm (8.15-8.56 kpm / 59-62 lbft) Nm.
Preverjanje nivoja motornega olja
- Izdelek parkirajte na ravna tla in izklopite motor.
- Odprite pokrov motorja.
- Sprostite merilno palico in jo izvlecite.
- Z merilne palice očistite olje.
- Merilno palico vstavite v odprtino za merilno palico.
Ne privijajte.
- Merilno palico izvlecite in odčitajte nivo olja.
- Nivo olja mora biti med oznakami na merilni palici.
Če je nivo blizu oznake ADD (Dodaj), dolijte olje do oznake FULL (Polno).
Opomba: Glejte Tehnični podatki na strani 202 priporočenega motornega olja. Ne mešajte različnih vrst olja.
- Pravilno zategnite merilno palico, preden zaženete motor. Zaženite motor in ga za približno 30 sekund pustite v prostem teku. Izklopite motor. Počakajte 30 sekund in znova preverite nivo olja.
Zamenjava motornega olja in oljnega filtra
Če je motor mrzel, ga pred praznjenjem motornega olja zaženite in pustite delovati 1–2 minuti. Segreto olje je mogoče lažje pretakati.
OPOZORILO: Pred izpustom
motornega olja motor ne sme delovati dlje
od 1–2 minuti. Motor postane zelo vroč,
zaradi česar lahko pride do opeklin. Preden
iztočite motorno olje, se mora motor ohladiti.
OPOZORILO: Če se z oljem polijete po telesu, se umijte z milom in vodo.

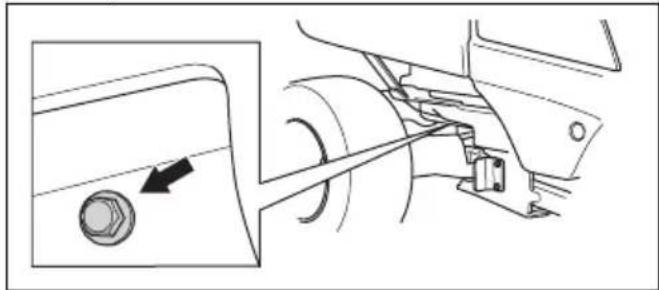

- Posodo postavite pod vijak z izpust olja na levi strani motorja.
- Z novim oljem rahlo namažite gumijasto tesnilo novega oljnega filtra.
- Oljni filter namestite tako, da ga ročno obrnete v smeri vrtenja urinega kazalca, dokler gumijasto tesnilo ni v ustreznem položaju, nato ga privijte še za pol obrata.
- Napolnite z novim oljem, kot je navedeno v Tehnični podatki na strani 202 .
- Zaženite motor in ga pustite 3 minute delovati v prostem teku.
- Izklopite motor in se prepričajte, da oljni filter ne pušča.
- Preverite nivo olja.
Opomba: Motorno olje zavrzite v skladu z navodili; glejte Odstranitev na strani 201.
Preverjanje nivoja olja menjalnika
- S šipko za olje preverite nivo olja v menjalniku.
- Če je nivo olja prenizek, natočite vrsto olja, navedeno v poglavju Tehnični podatki na strani 202.
Preverjanje nivoja olja v hidravličnem sistemu
- Sedež nagnite naprej.
- Počistite področje okoli pokrovčka posode za olje s suho krpo.
- Odstranite pokrovček posode za olje in preverite nivo hidravličnega olja. Ustrezen nivo je med 40 in 60 mm od vrha grobega filtra.
- Če je nivo olja prenizek, natočite vrsto olja,
navedeno v poglavju Tehnični podatki na strani 202.
Preverjanje nivoja olja v kotnem prenosu kosišča
- Izdelek parkirajte na ravno površino.
-
Kosišče spustite v položaj za košnjo.
-
Skozi čep nalivne odprtine vstavite čisto kovinsko palico. Kovinska palica mora biti dolga vsaj 100 mm in imeti premer največ 3 mm.
Zamenjava olja v kotnem prenosu kosišča
- Odstranite kosišče. Glejte poglavje Odstranjevanje kosišča na strani 173.
- Premaknite kosišče na njegov sprednji rob in odlijte skozi čep nalivne odprtine.
- Olje naj steče v posodo.
- Dolijte 80 ml novega hidravličnega olja, kot je navedeno v Tehnični podatki na strani 202.
Preverjanje nivoja tekočine
- Izdelek parkirajte na ravna tla in izklopite motor.
- Odprite pokrovček posode za hladilno tekočino.
- Poglejte v posodo za hladilno tekočino.
- Napolnite posodo za hladilno tekočino, će skozi odprtino posode ne morete videti hladilne tekočine. Glejte Tehniční podatki na strani 202.
Simboli na hitrem vodiču za vzdrževanje
Zamenjajte filter
Zamenjajte olje
Poglejte ali preverite nivo olja
Mazalno mesto namažite z mastjo
Namažite z motornim oljem
Preverite stanje in napetost pogonskega jermena
Zamenjajte pogonski jermen
- Odstranite ključ za vžig in tako preprečite nenamerno premikanje med mazanjem.
- Pri mazanju s posodico za olje uporabljajte motorno olje.
- Pri mazanju z mastjo uporabite mast za ohišje ali za kroglične ležaje, ki preprečuje korozijo. Po končanem mazanju odstranite odvečno mast.
- Če izdelek uporabljate vsakodnevno, mazanje izvedite dvakrat na teden.
- Maziva ne polijte po pogonskem jermenu ali utorih jermenic. Če se polije, počistite z alkoholom. Če
Odpravljanje težav
Odpravljanje težav
Če rešitve težave ne najdete v teh navodilih, se obrnite na pooblaščeno servisno delavnico Husqvarna.
| Težava Vzrok | |
| Zaganjalnik motorja ne obrne motorja | Parkirna zavora ni aktivirana. Glejte poglavje Za aktivacijo in sprostitev parkirne zavore na strani 181. |
| V krogotoku za gorivo je zrak. |
| Glavna varovalka je pregorela. Glejte poglavje Zamenjava varovalke na strani 190. |
| Kontaktna ključavnica je poškodovana. |
| Povezava med kabli in baterijo je slaba. |
| Baterija je prešibka. Glejte poglavje Polnjenje baterije na strani 191. |
| Zaganjalnik motorja je poškodovan. |
| Aktiviran je gumb za kardanski pogon. |
| Motor se ne zažene, ko zaganjalnik motorja obrne motor | V posodi za gorivo ni goriva. Glejte poglavje Dolivanje goriva na strani 176. |
| V krogotoku za gorivo je zrak. |
| Vžigalni kabel je poškodovan. |
| Motor je v okvari. |
| Motor ne deluje enakomerno Filter za | gorivo je zamašen. Glejte Zamenjava filtrov za gorivo na strani 189. |
| Zračni filter je zamašen. Glejte poglavje Čiščenje in zamenjava zračnega filtra na strani 189. |
| Ventil posode za gorivo je blokiran. |
| Dovodni tlak je prenizek. |
| Cev vbrizgalne šobe je zrahljano priključena. |
| Motor je v okvari. |
| V posodi za gorivo je neustrezna vrsta goriva. |
| Odtočni ventil je v okvari. |
| Vbrizgalna šoba je v okvari. |
| Vbrizgalna črpalka je v okvari. |
| Dozirna črpalka je v okvari. |
| Motor se pregreva Motor je preobremenjen. |
|
|
|
|
| Izdelek oddaja črn dim Vbrizgalna šoba je v okvari. |
|
|
|
|
| Izdelek oddaja moder dim Nivo motornega olja je previsok. |
|
|
| Izdelek oddaja bel dim Motorni valj je v okvari. |
|
|
| Motor je očitno brez moči Zračni filter je zamašen. Glejte poglavje Čiščenje in zamenjava zračnega fil-tra na strani 189. |
|
|
|
|
|
| V menjalniku ni dovolj moči Dovod hladnega zraka za menjalnik ali hladilna rebrca so blokirani. |
|
|
| Baterija se ne polni Baterija je poškodovana. Posvetujte se s svojo Husqvarna servisno delavni-co. |
|
|
|
| Na izdelku je čutiti tresenje Rezila niso | trdno pritrjena. Glejte poglavje Pregledovanje rezil na strani 193. |
| Eno ali več rezil je neuravnoteženih. Glejte poglavje Pregledovanje rezil na strani 193. |
| Motor ni trdno pritrjen. |
| Kotni prenos je zrahljan. |
| Hidravlična črpalka je zrahljana. |
| Motor je v okvari. |
| Pogonska gred je v okvari. |
| Rezultati košnje niso zadovoljivi Rezila | so otopela. Glejte poglavje Pregledovanje rezil na strani 193. |
| Trava je dolga ali mokra. Glejte poglavje Zagotavljanje dobrih rezultatov košnje na strani 182. |
| Kosišče je nagnjeno. |
| Kosišče je zamašeno s travo. Glejte poglavje Čiščenje izdelka na strani 184 |
| Tlaka v pnevmatikah na desni in levi strani se razlikujeta. Glejte poglavje Tlak v pnevmatikah na strani 192. |
| Tlaka v vrtljivih kolesih na desni in levi strani se razlikujeta. Glejte poglavje Tehnični podatki na strani 202. |
| Izdelek deluje pri preveliki hitrosti. Glejte poglavje Zagotavljanje dobrih rezultatov košnje na strani 182. |
| Število vrtljajev motorja je premajhno. Glejte poglavje Tehnični podatki na strani 202. |
| Pogonski jermen zdrsne. |
Transport skladiščenje in odstranitev
Prevoz
- Izdelek je težek in lahko povzroči zmečkanine. Bodite previdni, ko ga natovarjate ali raztovarjate z vozila ali prikolice.
- Za prevoz izdelka uporabite odobreno prikolico.
- Pred prevozom izdelka s prikolico ali po cesti se seznanite z lokalnimi prometnimi predpisi.
Varno pritrjevanje izdelka na prikolico za prevoz
Preden izdelek pritrdite, morate prebrati in razumeti poglavje o varnosti. Glejte Varnost na strani 166.
OPOZORILO: Aktivacija parkirne zavore ni zadosten ukrep za zaščito izdelka med prevozom. Izdelek trdno pričvrstite v prostor za nalaganje.
Oprema: 4 odobrena pasova in 4 kolesni bloki v obliki zagozd.
- Izdelek parkirajte v sredino prostora za nalaganje.
- Središče težišča izdelka mora biti nad osjo koles transportnega vozila. Če za transport uporabljate prikolico, preverite, ali je navpična sila na vlečno kljuko pravilna.
- Aktivirajte parkirno zavoro.
- Izdelek zaklenite z.
- Kosišče spustite v položaj za košnjo.
- Odstranite vse nepritrjene predmete.
- Prvi pas speljite skozi okvir menjalnika in ga pritrdite na 1 od kaveljčkov na menjalniku.
Izdelek ima hidrostaticni menjalnik. Poškodbe menjalnika preprečite tako, da izdelek vlečete le na kratkih razdaljah in pri majhni hitrosti.
Pred vleko izdelka menjalnik prestavite iz prestave.
Glejte Odklop hidrostaticnega menjalnika na strani 177.
Skladiščenje
Ob koncu sezone ali pred skladiščenjem, ki je lahko daljše od 30 dni, izdelek pripravite na shranjevanje. Lepljivi delci iz shranjenega goriva lahko negativno vplivajo na delovanje motorja.
Dodajte stabilizator, da preprečite nastanek lepljivih delcev med skladiščenjem. Gorivu v posodi za gorivo ali posodi za shranjevanje dodajte stabilizator. Vedno uporabite mešalno razmerje, ki ga navede proizvajalec. Motor naj deluje vsaj 10 minut, ko dodate stabilizator, dokler ta ne steče v uplinjalnik.
OPOZORILO: Izdelka s polno posodo z gorivom ne hranite v zaprtih prostorih ali prostorih s slabim pretokom zraka.
Nevarnost požara, će so hlapi goriva v bližini odprtega ognja ali iskrenja.
OPOZORILO: Z izdelka odstranite travo in druge vnetljive snovi, da zmanjšate nevarnost požara. Pred skladiščenjem se motor mora ohladiti.
- Očistite izdelek, glejte Čiščenje izdelka na strani 184. Popravite poškodovano barvo, da preprečite korozijo.
- Preglejte, ali je kakšen del izdelka obrabljen ali poškodovan, ter zategnite zrahljane vijake in matice.
- Odstranite baterijo. Očistite, napolnite in jo skladiščite na hladnem.
- Zamenjajte motorno olje in zavrzite odpadno olje.
- Izpraznite posodo za gorivo. Zaženite motor in ga pustite delovati, dokler v uplinjalniku ne zmanjka goriva.
Opomba: V primeru uporabe stabilizatorja, ne izpraznite posode za gorivo in uplinjalnika.
- Odstranite vžigalne svečke in v vsak valj nalijte približno eno žlico motornega olja. Ročno obračajte gred motorja, da se olje porazdeli, nato pa znova namestite vžigalne svečke.
- Namažite vse mazalke, zglobe in preme.
- Izdelek hranite na čistem in suhem mestu ter ga pokrijte, da ga še dodatno zaščitite.
- Prekrivalo za zaščito izdelka med skladiščenjem ali prevozom je na voljo pri vašem prodajalcu.
Skladiščenje kabine
OPOZORILO: Kabino previdno premaknite. Kabina je težka in lahko povzroči resne poškodbe. Kabina mora biti shranjena v stabilnem položaju.
- Popravite poškodovano barvo, da preprečite korozijo.
- Preglejte, ali je kakšen del izdelka obrabljen ali poškodovan, ter zategnite zrahljane vijake in matice.
- Izdelek hranite na čistem in suhem mestu ter ga pokrijte, da ga še dodatno zaščitite.
- Izdelek skladiščite v zaklenjenem prostoru, tako da otroci ali osebe, ki niso primerne za rokovanje z izdelkom, do izdelka nimajo dostopa.
- Med skladiščenjem namestite kabino na nosilec kabine. Glejte Mere nosilca kabine na strani 207.
- Kemikalije so lahko nevarne, zato jih ni dovoljeno iztočiti na tla. Uporabljene kemikalije vedno zavrzite na servisnem centru ali primernem odlagališču.
- Če je izdelek izrabljen, ga pošljite prodajalcu ali ustreznemu zbirno-reciklažnem centru.
- Olje, oljne filtre, gorivo in akumulator imajo lahko škodljive posledice za okolje. Spoštujte lokalne zahteve za recikliranje in veljavne predpise.
- Baterije ne zavrzite med gospodinjske odpadke.
- Baterijo zavrzite v pooblaščeni servisni delavnici Husqvarna ali v zbirnem centru za odpadne baterije.
Tehnični podatki
Tehnični podatki
| P 520D P 525D | |
| Mere Glejte | Mere izdelka na strani 205. |
| Mere pnevmatik 18 x 8,5 x 8 20 x 10–10 | | |
| Tlak v pnevmatikah, zadnjih – sprednjih, kPa/bar/PSI 150/1 | 1.5/22 150/1.5/22 | |
| Najv. naklon, stopinje ° 10 10 | | |
| Motor |
| Znamka/Model Kubota D902 Kubota D1105 | | |
| Nazivna moč motorja v kW pri 3000 vrt./min 24 | 14,7 17,8 | |
| Prostornina, cm3 | 898 1123 | |
| Najv. število vrtljajev motorja, vrt/min 3300 3200 | | |
| Dizelsko gorivo, najnižje oktansko število25 | 45 45 | |
| Prostornina posode, litri 25 25 | | |
| Olje razreda API CF-4 ali boljše Razred SAE10W-40 | Razred SAE10W-40 | |
| Količina olja s filtrom, litri | 3,3 | 3,3 |
| Količina olja brez filtra, litri | 3 | 3 |
| Zagon motorja | Električni zagon, 12 V | Električni zagon, 12 V |
| Hladilni sistem |
| Prostornina hladilnega sistema, l | 3,7 | 3,7 |
| Sredstvo proti zmrzovanju | ≥ 50 % propilenglikol (MPG) | ≥ 50 % propilenglikol (MPG) |
| Hidravlični sistem |
| Najvišji delovni pritisk, bar/psi | 120/1740 | 120/1740 |
| Najv. pretok v l/min | 12 12 | |
| Prostornina hidravličnega rezervoarja, litri | 8 | 8 |
| Prostornina hidravličnega sistema, litri | 13 13 | |
| Menjalnik |
| Znamka | Kanzaki | Kanzaki |
| Model | KTM23 | KTM23 |
| Olje, razred API SM, ACEA A3/B4 SAE 10W/50, sintetično | olje | SAE 10W/50, sintetično olje |
| Prostornina sprednje posode za olje, skupna, I 0,9 0,9 | | |
| Prostornina zadnje posode za olje, skupna, I 0,9 0,9 | | |
| Največji hidravlični tlak, bar/psi 275/3989 275/3989 | | |
| Električni sistem |
| Vrsta 12 V, negativni ozemljeni 12 V, negativni ozemljeni | | |
| Akumulator 12 V, 62 Ah 12 V, 62 Ah | | |
| Glavna varovalka, ploščata, A 125 125 | | |
| Izhodna napajalna varovalka, ploščata, A 50 50 | | |
| Luči |
| Luči Luči LED, 2 x 12 V, 5 W Luči LED, 2 x 12 V, 5 W | | |
| Žarnice na kabini |
| Kratke luči | - | H7 |
| Parkirne luči | - | W5W |
| Žarnica smernika | - | PY21W |
| Sprednje delovne luči | - | H9 |
| Zadnje delovne luči | - | H9 |
| Zadnje luči | - | Indikatorji LED |
| Opozorilna lučka | - | Indikatorji LED |
| Kosišče |
| Vrsta Combi 132 Combi 132 | | |
| Combi 155 | Combi 155 |
| Combi 132 X | Combi 132 X |
| Combi 155 X | Combi 155 X |
| Emisije hrupa ^26 | P 520D P 525D | |
| Raven zvočne moči, izmerjena v dB (A) |
| Combi 132 | 104 104 | |
| Combi 155 | 104 104 | |
| Combi 132 X | 104 104 | |
| Combi 155 X | 104 104 | |
Emisije hrupa ^26
P 520D P 525D
Raven zvočne moči, zajamčena v dB (A)
Combi 132 105 105
Combi 155 105 105
Combi 132 X 105 105
Combi 155 X 105 105
Nivoji hrupa ^27
P 520D P 525D
Raven zvočnega tlaka pri uporabnikovem ušesu v dB (A)
Combi 132 88 88
Combi 155 90 90
Combi 132 X 88 88
Combi 155 X 89 89
Ravni vibracij ^28
Combi 132 Combi 155 Combi 132 X Combi 155 X
Nivo vibracij pri volanu, m/s²
1,7 1,7 1,7 1,7
Nivo vibracij pri sedežu, m/s²
0,7 0,7 0,7 0,7
Kosišče Combi 132 Combi 155 Combi 132 X Combi 155 X
Širina rezanja, mm 1320 1550 1320 1550
Višina košnje, 7 položajev, mm/palci
30-112 30-112 30-112 30-112
Širina, mm 1400 1631 1400 1631
Teža v kg 138 155 148 163
Dolžina, mm 482/19
560/22
482/19
560/22
Lopatica
Številka izdelka
5861988-10
5861989-10
5861988-10
5861989-10
26 Emisije hrupa v okolje, merjene kot moč zvoka ( L_WA ), v skladu z direktivo ES 2000/14/ES.
27 Raven zvočnega tlaka v skladu s standardom EN ISO 5395. Zabeleženi podatki za nivo zvočnega tlaka imajo tipično statistično razpršitev (standardni odklon) 1,2 dB(A).
^28 Raven vibracij v skladu s standardom EN ISO 5395. Zabeleženi podatki za raven vibracij imajo tipično statistično razpršitev (standardni odklon) 0,2 m/s ^2 (volan) in 0,8 m/s ^2 (sedež).
OPOZORILO: Uporaba kosišča na način, ki ni odobren za izdelek, lahko povzroči izmet predmetov pri veliki hitrosti in
resne poškodbe. Ne uporabljajte drugih vrst kosišč razen teh, ki so navedena v navodilih za uporabo.
Mere izdelka
V teh navodilih za uporabo ni navodil za vzdrževanje dodatne opreme ali pribora. V zvezi s tem glejte navodila za uporabo pribora ali dodatne opreme.
Servisiranje
Pri pooblaščenem servisnem centru opravite letni pregled, da poskrbite za varno in učinkovito delovanje izdelka na vrhuncu sezone. Najprimernejši čas za servis ali pregled izdelka je zunaj sezone.
Ko pošiljate naročilo za rezervne dele, navedite podatke o letu nakupa, modelu, vrsti in serijski številki.
Vedno uporabljajte originalne rezervne dele.
Garancija
Garancija za sistem prenosa
Garancija za sistem prenosa je veljavna le, će je bila hitrost sprednjih in zadnjih koles preverjena v skladu z urnikom vzdrževanja. Nastavitev sistema prenosa naj izvede pooblaščen servisni zastopnik, da se preprečijo poškodbe sistema.
Izjava ES o skladnosti
Izjava ES o skladnosti
Husqvarna AB, SE-561 82 Huskvarna, Švedska, tel: +46-36-146500, izjavlja, da je sedežna kosilnica
Husqvarna P 520D in P 525D od serijskih številk 2015 in naprej (leto je jasno navedeno v besedilu na tipski ploščici s serijsko številko) v skladu z zahtevami DIREKTIV SVETA:
- z dne 17. maja 2006, ki se nanaša na stroje, 2006/42/ES
- z dne 26. februarja 2014 o elektromagnetni združljivosti 2014/30/EU
- z dne 8. maja 2000 o emisijah hrupa v okolje 2000/14/ES
Za informacije v zvezi z emisijami hrupa in širino košnje glejte razdelek Tehnični podatki.
Uporabljeni so bili naslednji usklajeni standardi:
EN ISO 12100, EN ISO 5395-1, EN ISO 5395-3
Če ni drugače navedeno, zgoraj navedeni standardi veljajo kot najnovejše objavljene različice.
Priglašeni organ: 0404, RISE SMP Svensk
Maskinprovning AB, Box 7035, SE-750 07 Uppsala je izdal poročila glede ocenjevanja skladnosti na podlagi VI. priloge DIREKTIVE SVETA z dne 8. maja 2000, ki se "nanaša na emisije hrupa v okolje" 2000/14/ES.
Številke certifikatov: 01/901/244, 01/901/243
Huskvarna, 2018-08-20
$$
\Delta \operatorname {d u}
$$
Claes Losdal, Vodja oddelka ta razvoj vrtne opreme (pooblaščeni zastopnik družbe Husqvarna AB in odgovorni za sestavo tehnične dokumentacije.)
Husqvarna®
www.husqvarna.com
Originalanweisungen
