MANUALE UTENTE DBS 5573 AEG

Istruzioni per l'uso 35

Instruction Manual 41

Elementi di comando. ......Pagina 3

Istruzioni per l'uso....Pagina 35

Dati tecnici. ......Pagina 39

Smaltimento - Significato

del simbolo "Eliminazione" ......Pagina 40

English

Contents

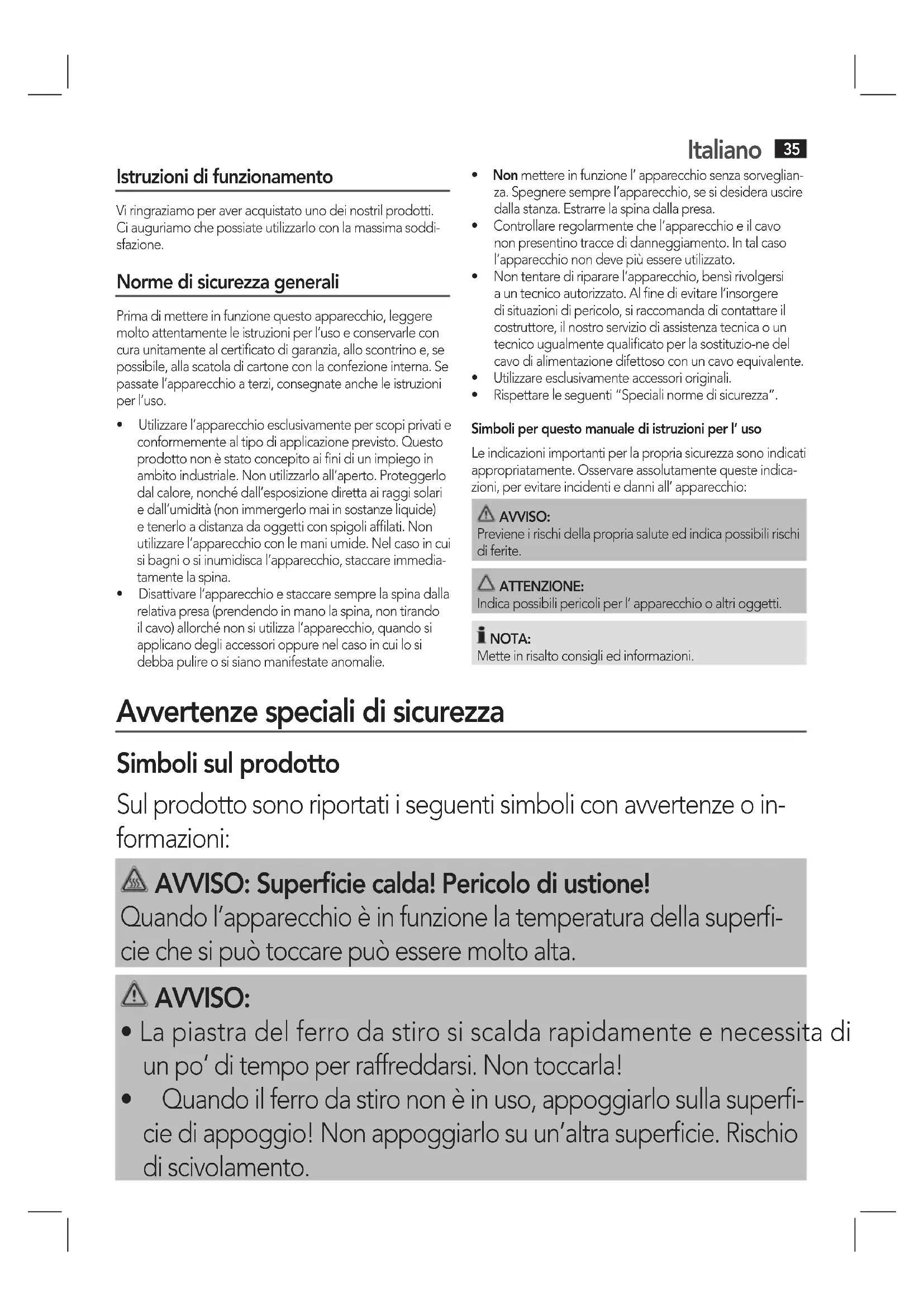

Istruzioni di funzionamento

Vi ringraziamo per aver acquistato uno dei nostril prodotti. Ci auguriamo che possiate utilizzarlo con la massima soddisfazione.

Norme di sicurezza generali

Prima di mettere in funzione questo apparecchio, leggere molto attentamente le istruzioni per l'uso e conservarle con cura unitamente al certificato di garanzia, allo scontrino e, se possibile, alla scatola di cartone con la confezione interna. Se passate l'apparecchio a terzi, consegnate anche le istruzioni per l'uso.

• Utilizzare l'apparecchio esclusivamente per scopi privati e conformemente al tipo di applicazione previsto. Questo prodotto non è stato concepito ai fini di un impiego in ambito industriale. Non utilizzarlo all'aperto. Proteggerlo dal calore, nonché dall'esposizione diretta ai raggi solari e dall'umidità (non immergerlo mai in sostanze liquide) e tenerlo a distanza da oggetti con spigoli affilati. Non utilizzare l'apparecchio con le mani umide. Nel caso in cui si bagni o si inumidisca l'apparecchio, staccare immediatamente la spina.
• Disattivare l'apparecchio e staccare sempre la spina dalla relativa presa (prendendo in mano la spina, non tirando il cavo) allorché non si utilizza l'apparecchio, quando si applicano degli accessori oppure nel caso in cui lo si debba pulire o si siano manifestate anomalie.

Italiano

• Non mettere in funzione l'apparecchio senza sorveglianza. Spegnere sempre l'apparecchio, se si desidera uscire dalla stanza. Estrarre la spina dalla presa.
• Controllare regolarmente che l'apparecchio e il cavo non presentino tracce di danneggiamento. In tal caso l'apparecchio non deve più essere utilizzato.
• Non tentare di riparare l'apparecchio, bensì rivolgersi a un tecnico autorizzato. Al fine di evitare l'insorgere di situazioni di pericolo, si raccomanda di contattare il costruttore, il nostro servizio di assistenza tecnica o un tecnico ugualmente qualificato per la sostituzio-ne del cavo di alimentazione difettoso con un cavo equivalente.
  • Utilizzare esclusivamente accessori originali.
• Rispettare le seguenti "Speciali norme di sicurezza".

Simboli per questo manuale di istruzioni per l'uso

Le indicazioni importanti per la propria sicurezza sono indicati appropriatamente. Osservare assolutamente queste indicazioni, per evitare incidenti e danni all'apparecchio:

AVVISO:

Previene i rischi della propria salute ed indica possibili rischi di ferite.

ATTENZIONE:

Indica possibili pericoli per l'apparecchio o altri oggetti.

IOTA:

Mette in risalto consigli ed informazioni.

Avvertenze speciali di sicurezza

Simboli sul prodotto

Sul prodotto sono riportati i seguenti simboli con avvertenze o informazioni:

AVVISO: Superficie calda! Pericolo di ustione!

Quando l'apparecchio è in funzione la temperatura della superficie che si può toccare può essere molto alta.

AVVISO:

• La piastra del ferro da stiro si scalda rapidamente e necessita di un po' di tempo per raffreddarsi. Non toccarla!
• Quando il ferro da stiro non è in uso, appoggiarlo sulla superficie di appoggio! Non appoggiarlo su un'altra superficie. Rischio di scivolamento.

36 Italiano

AVVISO:

• Scegliere una superficie sicura come base! La superficie deve essere regolare e stabile. Controllare che la superficie sia stabile.
• Il ferro deve essere usato e poggiato su una superficie stabile e resistente al calore.
  • Prima di riempire il serbatoio togliere la spina.
• Non lasciare il ferro da stiro incustodito quando è collegato alla rete elettrica.
  • Non utilizzare il ferro da stiro se è caduto, se è danneggiato oppure se presenta perdite.
• Quando il ferro da stiro è acceso e quando si sta raffreddando, tenere ferro e cavo di collegamento lontano dalla portata dei bambini di età inferiore a 8 anni.

- Riempire il serbatoio solo fino alla tacca massima. Non superare la tacca! Quantità massima di acqua: 1,0 litri.

• Non piegare il flessibile di collegamento (3)!

Bambini e persone fragili

- Per sicurezza tenere l'imballaggio (sacchetto di plastica, scatola, polistirolo, ecc.) fuori dalla portata dei bambini.

AVVISO!

Non lasciar giocare i bambini piccoli con la pellicola. Pericolo di soffocamento!

- L'apparecchio può essere utilizzato a partire dagli 8 anni d'età e da persone con ridotte capacità fisiche, sensoriali o mentali sotto supervisione o istruite riguardo all'utilizzo dell'apparecchio in modo sicuro e ai pericoli a esso correlati.

- Controllare che i bambini non giochi con l'apparecchio.

- I bambini non devono effettuare le operazioni di manutenzione senza supervisione.

Uso previsto

L'apparecchio è destinato alla stiratura di indumenti e articoli in tessuto.

L'apparecchio è destinato all'uso domestico.

Tutti gli altri usi sono vietati e possono provocare danni ai materiali e lesioni personali.

Elementi di comando

1 Tasto espulsione vapore
2 Termostato
3 Flessibile di collegamento
4 Cavo principale
5 Base
6 Superficie d'appoggio per ferro da stiro
7 Sbloccare il manico con "UNLOCK"
8 Serbatoio dell'acqua con filtro anticalcare
9 Manico
10 Spia luminosa "Temperatura"
11 Tasto espulsione vapore
12 Coperchio vapore continuo
13 Cartuccio filtro calcare

senza immagine

Tasto RELEASE sotto il serbatoio dell'acqua. Sbloccare il serbatoio dell'acqua

Avvertenze per l'uso

Disimballaggio

• Rimuovere eventuali pellicole di protezione e adesivi dalla piastra.
  • Svolgere completamente il cavo.

Collegamento elettrico

• Accertarsi che la tensione dell'apparecchio (v. targhetta di identificazione) e la tensione di rete coincidano.
• Inserire la spina solo in una presa con contatto di terra regolarmente installata da 230 V\~, 50 Hz.

Potenza necessaria

L'apparecchio ha una potenza totale di 2200 W. A causa di questa potenza si raccomanda un cavo di alimentazione separato con un commutatore di 16 A.

ATTENZIONE: SOVRACCARICO!

• Se si usano prolunghe, queste devono avere una sezione trasversale di minimo 1,5 mm ^2 .
• Non utilizzare prese multiple perché questo apparecchio è troppo potente.

Funzione dell'impugnatura (9)

L'impugnatura fissata alla base è destinata al trasporto dell'apparecchio quando è stata sfilata la spina dalla presa.

• Per trasportare l'apparecchio, sollevare l'impugnatura finché no si blocca (Fig. A). A Quando l'impugnatura è stata bloccata, si sente un "clic" di conferma. È possibile utilizzare l'impugnatura per il trasporto dell'apparecchio.
• Per sblocare il bloccaggio dell'impugnatura, premere entrambi I tasti "UNLOCK" (7) contemporaneamente e abbassare l'impugnatura (Fig. B).

Termostato sul ferro da stiro (2)

I simboli sul termostato corrispondono alle seguenti impostazioni:

MIN Spento

(Capi sintetici) temperatura bassa

(Lana, Lana) temperatura media

(Cotone) alta temperatura

(Lino)

temperatura massima

Serbatoio dell'acqua (8)

• Il serbatoio dell'acqua ha sotto una cavità di impugnatura, così lo si può estrarre.
• Il tappo del serbatoio dell'acqua funge contemporaneamente anche da cartuccia del filtro anticalcare. Estrarre la cartuccia del filtro anticalcare per versare ancora acqua. Procedere quindi come descritto nella sezione "Come versare l'acqua durante il funzionamento?".
  • La capienza del serbatoio è di 1,0 litri.
• La spia serbatoio si accende quando la spina è inserita nella presa. Indica che l'apparecchio è pronto per stirare a vapore quando la cartuccia filtro calcare e il serbatoio dell'acqua sono stati montati correttamente.

Acqua

Usare unicamente acqua corrente oppure distillata.

Non versare nel serbatoio acqua di batterie, acqua dell'asciugatrice e acqua con additivi (come amido, profumo, ammorbidente o altre sostanze chimiche).

L'apparecchio potrebbe risultame danneggiato perché nella camera vapore potrebbero depositarsi residui. Uscendo dai fori di fuoriuscita vapore questi residui possono sporcare i tessuti da stirare.

38 Italiano

Uso

Avanti il primo utilizzo

• Pulire la piastra con un panno leggermente umido.
- Per rimuovere tutti i residui avanti il primo uso, stirare alcune volte un panno vecchio pulito.

Stiratura senza vapore

i NOTA:

• Selezionate i capi di abbigliamento e la biancheria da stirare a seconda della temperatura.
• Mettere il regolatore di temperatura sempre su "MIN" prima di collegare o staccare l'apparecchio dalla rete elettrica.
• Se l'impugnatura si trova in posizione di trasporto, sblocare il coperchio come descritto nella sezione: "Funzione dell'impugnatura".
  • Porre il ferro da stiro sulla superficie di appoggio (6).
• Inserire la spina in una presa con contatto di terra regolarmente installata da 230 V\~, 50 Hz.
• Impostare la temperatura con l'apposito regolatore (2). Se si ha da stirare biancheria delicata, iniziare con la temperatura più bassa.

i NOTA:

La spia luminosa (10) sul ferro da stiro indica la procedura di riscaldamento. Quando si spegne, la temperatura di esercizio è raggiunta. Ora potete cominciare a stirare.

- Dopo l'uso impostare il regolatore della temperatura sempre su "MIN" ed estrarre la spina dell'apparecchio (la spia di controllo sul manico si spegne).

Stiratura a vapore

AVVISO:

Dal ferro da stiro fuoriesce una quantità enorme di vapore bollente. C'è pericolo di surriscaldamento.

ATTENZIONE:

• Stirando a vapore fare attenzione che il serbatoio dell'acqua sia sempre sufficientemente pieno.
• La cartuccia per la decalcificazione deve trovarsi sempre nel serbatotio dell'acqua, anche se si usa acqua distillata.

ATTENZIONE: MESSA IN FUNZIONE:

Procedere come qui di seguito indicato:

• Riempire il serbatoio solo fino alla tacca massima. Non superare la tacca!
• Richiudere il serbatoio dell'acqua e riporlo nella base.
• Collegare la stazione base ad una presa da 230 V/50 Hz con contatto di terra. La spia serbatoio indica che l'apparecchio è pronto per lo stiraggio a vapore.
• Impostare la temperatura desiderata nel campo "☐" fino a "☐". La spia luminosa sul ferro da stiro è accesa.

ATTENZIONE: MESSA IN FUNZIONE:

• Attendere finché la piastra si sia riscaldata. Al raggiungimento della temperatura impostata, la spia si spegne.
• Premere il tasto getto vapore (1) per almeno un minuto. In alternativa, tirare all'indietro il coperchio (12) per bloccare il tasto getto vapore (11). Questo tempo è necessario affinché il vapore arrivi fino al ferro. È del tutto normale sentire un rumore leggermente più forte della pompa.

i NOTA PER LA STIRATURA A VAPORE:

Se il regolatore della temperatura è impostato ad un valore inferiore a “” si impedisce che si formi vapore.

Funzione vapore verticale (Vertical Steam)

Vapore verticale facilita il getto in posizione verticale. Questa funzione può essere usata per rimuovere pieghe di panni appesi o tende.

AVVISO:

Non indicare mai con il getto vapore su persone. C'è pericolo di surriscaldamento.

A tal fine appendere la biancheria su un appendiabiti ed avvicinare il ferro da stiro di 5-15 cm ca.

Come versare l' acqua durante il funzionamento?

Ora versare ancora acqua prima che il serbatoio sia del tutto vuoto. Un forte runmore della pompa quando l'apparecchio è in funzione indica che il livello dell'acqua è troppo basso.

• Porre il ferro da stiro sulla superficie di appoggio (6).
• Mettere il regolatore della temperatura su "MIN".
  • Staccare la spina di alimentazione dalla presa.
  • Per estrarre il serbatoio premere il tasto RELEASE che si trova al di sotto. (Fig. C).
• Estrarre la cartuccia per la decalcificazione. (Fig. D).
• Riempire il serbatoio fino alla tacca max (Fig. E). Non riempire troppo!
• Inserire nuovamente la cartuccia per la decalcificazione e spingere il serbatoio di nuovo sulla

base

(Fig. F + G).

Un "clic" conferma che il

serbatoio dell'acqua è

stato montato correttamente.

- Continuare a stirare.

i NOTA:

La spia serbatoio si accende quando la spina è stata inserita nella presa. Se non si accende, la cartuccia filtro calcare o il serbatoio dell'acqua non sono stati montati correttamente. Controllare entrambe le posizioni.

Terminare il funzionamento

• Dopo l'uso impostare il regolatore della temperatura sempre su "MIN" ed estrarre la spina dell'apparecchio (la spia di controllo sul manico si spegne).
  • Staccare la spina di alimentazione dalla presa.
• Svuotare il serbatoio dell'acqua. La spia del serbatoio di spegne.
  • Lasciare raffreddare l'apparecchio prima di riporlo.

Filtro anti decalcificazione

La base del ferro da stiro è dotata di un filtro anti decalcificazione. Il filtro anti decalcificazione si esaurisce dopo aver filtrato circa 18 litri di acqua, in base alla durezza dell'acqua. Poi perde la sua efficacia e deve essere sostituito.

• Spegnere il dispositivo.
  • Scollegare la spina principale dalla presa a parete.
  • Rimuovere il serbatoio dell'acqua.
• Rimuovere la cartuccia filtro anti decalcificazione.
• Riempire il serbatoio fino al livello massimo. Non riempire eccessivamente!
• Inserire una nuova cartuccia filtro anti decalcificazione.
• Prima di accendere il dispositivo, attendere qualche minuto finché la nuova cartuccia filtro non è saturata con acqua.

i NOTA:

Se non si dispone di una nuova cartuccia filtro anti decalcificazione, è possibile comunque stirare utilizzando la cartuccia usata o acqua distillata.

Pulizia

AVVISO:

• Staccare sempre la spina prima della pulizia!
- Attendere finché l'apparecchio è completamente raffreddato!
- In nessun caso immergere l'apparecchio in acqua per la pulizia. Ne potrebbe conseguire un corto circuito o incendio.

ATTENZIONE:

• Non usare pagliette o altri oggetti abrasivi.
• Per la pulizia non usare detersivi forti o abrasivi.

- I bambini non devono effettuare la pulizia senza supervisione.

• Pulire la custodia con un panno asciutto.

- Pulire la piastra e la superficie di appoggio con un panno leggermente umido.

- L'acqua avanzata può rimanere nel serbatoio, ma dovrebbe essere buttata via se è nel serbatoio da molto tempo.

Rimozione guasti

Guasto Possibile causa Rimedio
L'apparecchio non entra in funzione	Presa di rete guasta	Provare con un'altra presa
	Il termostato è impostato in posizione "MIN"	Impostarlo nella posizione desiderata.
Rumori forti durante il fun-zionamento a vapore	Il serbatoio dell'acqua è vuoto	Controllare il serbatoio
Durante il funzionamento l'apparecchio improvvisamente non funziona	Il circuito elettrico è sovraccarico?	Controllare la sicura generale
La spia del serbatoio non si accende dopo il riscaldamento e non si forma vapore	La cartuccia filtro calcare è assente oppure non è stata fissata correttamente.	Controllare la posizione della cartuccia filtro calcare.
	Il serbatoio dell'acqua non è stato fissato correttamente.	Un "clic" conferma che il serbatoio dell'acqua è stato montato correttamente.

Dati tecnici

Modello: ....DBS 5573

Alimentazione rete: 230 V\~, 50/60 Hz

Consumo di energia: 2200 W

Classe di protezione: ....I

Quantità massima del serbatoio dell'acqua:.... 1,0 litri

Peso netto: ca. 3,25 kg

Con riserva di apportare modifiche tecniche!

Questo apparecchio è stato controllato sulla base di tutte le direttive CE attuali in vigore in questo settore, quali per esempio la normativa in materia di compatibilità elettromagnetica e la direttiva in materia di bassa tensione, ed è stato costruito conformemente alle norme di sicurezza più moderne.

Smaltimento - Significato del simbolo "Eliminazione"

Salvaguardare l'ambiente, gli elettrodomestici non vanno eliminati come rifiuti domestici.

Per l' eliminazione degli elettrodomestici, fare uso dei posti di raccolta previsti per questo tipo e porre quegli elettrodomestici che non sono più in uso.

Si contribuisce così ad evitare un effetto potenziale sull' ambiente e sulla salute, dovuto magari ad una eliminazione sbagliata.

Questo significa un contributo personale alla riutilizzazione, al riciclaggio e altre forme di utilizzazione di elettrodomestici ed apparecchi elettronici usati.

Si possono trovare le corrispondenti informazioni sugli appositi luoghi di raccolta, nelle amministrazioni dei comuni.
