MANUALE UTENTE ENB 34000 W1 ELECTROLUX

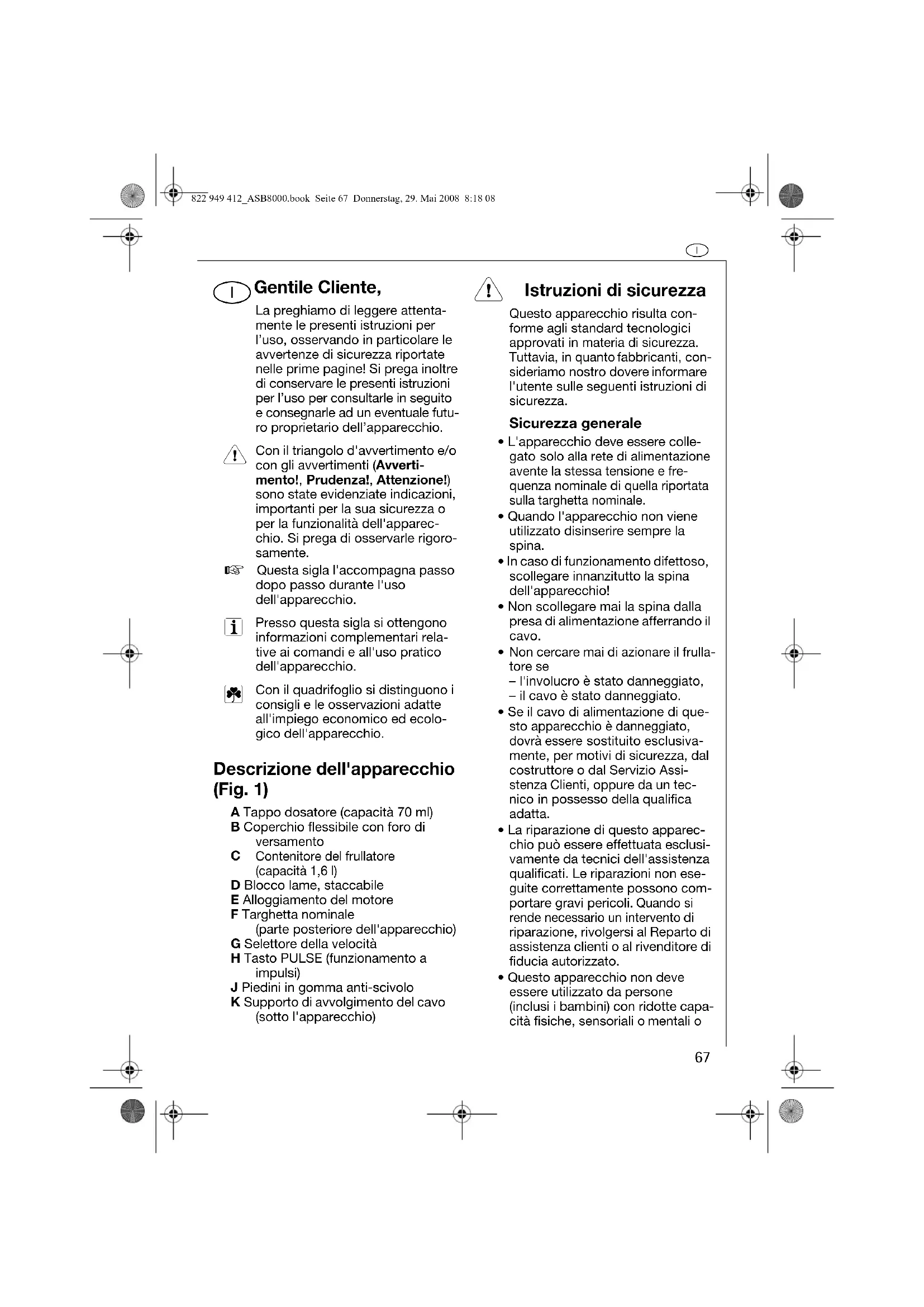

Gentile Cliente, La preghiamo di leggere attenta-mente le presenti istruzioni per l’uso, osservando in particolare le avvertenze di sicurezza riportate nelle prime pagine! Si prega inoltre di conservare le presenti istruzioni per l’uso per consultarle in seguito e consegnarle ad un eventuale futu-ro proprietario dell’apparecchio. Con il triangolo d'avvertimento e/o con gli avvertimenti (Avverti- mento!, Prudenza!, Attenzione!) sono state evidenziate indicazioni, importanti per la sua sicurezza o per la funzionalità dell'apparec-chio. Si prega di osservarle rigoro-samente.0 Questa sigla l'accompagna passo dopo passo durante l'uso dell'apparecchio. Presso questa sigla si ottengono informazioni complementari rela-tive ai comandi e all'uso pratico dell'apparecchio. Con il quadrifoglio si distinguono i consigli e le osservazioni adatte all'impiego economico ed ecolo-gico dell'apparecchio. Descrizione dell'apparecchio (Fig. 1) A Tappo dosatore (capacità 70 ml)B Coperchio flessibile con foro di versamento Contenitore del frullatore (capacità 1,6 l)D Blocco lame, staccabileE Alloggiamento del motoreF Targhetta nominale (parte posteriore dell'apparecchio)G Selettore della velocitàH Tasto PULSE (funzionamento a impulsi)J Piedini in gomma anti-scivoloK Supporto di avvolgimento del cavo (sotto l'apparecchio) 1 Istruzioni di sicurezza Questo apparecchio risulta con-forme agli standard tecnologici approvati in materia di sicurezza. Tuttavia, in quanto fabbricanti, con-sideriamo nostro dovere informare l'utente sulle seguenti istruzioni di sicurezza. Sicurezza generale• L'apparecchio deve essere colle-gato solo alla rete di alimentazione avente la stessa tensione e fre-quenza nominale di quella riportata sulla targhetta nominale.• Quando l'apparecchio non viene utilizzato disinserire sempre la spina.• In caso di funzionamento difettoso, scollegare innanzitutto la spina dell'apparecchio! • Non scollegare mai la spina dalla presa di alimentazione afferrando il cavo. Non cercare mai di azionare il frulla-tore – l'involucro è stato danneggiato,– il cavo è stato danneggiato.• Se il cavo di alimentazione di que- sto apparecchio è danneggiato, dovrà essere sostituito esclusiva-mente, per motivi di sicurezza, dal costruttore o dal Servizio Assi-stenza Clienti, oppure da un tec- nico in possesso della qualifica adatta.• La riparazione di questo apparec-chio può essere effettuata esclusi-vamente da tecnici dell'assistenza qualificati. Le riparazioni non ese-guite correttamente possono com-portare gravi pericoli. Quando si rende necessario un intervento riparazione, rivolgersi al Reparto di assistenza clienti o al rivenditore di fiducia autorizzato.• Questo apparecchio non deve essere utilizzato da persone (inclusi i bambini) con ridotte capa-cità fisiche, sensoriali o mentali o 822 949 412_ASB8000.book Seite 67 Donnerstag, 29. Mai 2008 8:18 08i

privi di esperienza e conoscenza, se queste non sono state seguite nella fase di apprendimento iniziale o non hanno ricevuto istruzioni adeguate sull'uso dell'apparec- chio da una persona responsabile per la loro sicurezza.

• Decliniamo ogni responsabilità per eventuali danni derivanti da un uso non corretto dell'apparecchio o per scopi diversi da quelli previsti. Sicurezza dei bambini

• Non lasciare mai l'apparecchio incustodito durante il suo utilizzo, né lasciare dei bambini nelle vici- nanze dell'apparecchio senza la supervisione di un adulto!

• I bambini devono essere sorve- gliati per assicurarsi che non gio- chino con l'apparecchio.

• Il materiale da imballaggio, ad esempio i sacchetti di plastica, non deve essere accessibile ai bam- bini. Durante il funzionamento dell'apparecchio

Posizionare sempre l'apparecchio su una superficie liscia e orizzon- tale.

Non usare mai l'apparecchio con le mani bagnate.

Assicurarsi che il Selettore della velocità sia posizionato su OFF prima di inserire la spina nella presa di alimentazione.

Non fare mai asciugare le parti di plastica a contatto o in prossimità di fonti di calore diretto.

L'apparecchio non deve essere usato per miscelare colori (vernici, lacche, ecc.). Tale imprudenza può provocare un'esplosione!

• Una volta finito di utilizzare l'appa- recchio, prima di pulirlo, spegnerlo ed estrarre la spina dalla presa.

• Il blocco lame deve essere smon- tato solo da un tecnico autorizzato.

• Non pulire mai l'involucro del motore sotto l'acqua corrente o usando acqua saponata.

• Attenzione! Il blocco lame è molto affilato. Prestare atten- zione durante le operazioni di smontaggio e rimontaggio del frul- latore. Se maneggiato in modo incauto, può causare lesioni.

Non lasciare oggetti duri (per esem- pio un cucchiaio) nel blocco lame durante il funzionamento dell'apparecchio, e non afferrare l'apparecchio mettendo la mano all'interno del contenitore. Tale imprudenza può causare lesioni! Impieghi possibili dell'apparecchio Il frullatore può essere utilizzato per miscelare un'ampia varietà di bevande, tritare il ghiaccio, frullare frutta e verdure, montare la panna, ecc. Avvolgimento del cavo L'apparecchio è provvisto, sotto alla base, di un supporto di avvolgi- mento del cavo. Se il cavo di alimen- tazione risulta troppo lungo per raggiungere la presa di alimenta- zione, il tratto in eccesso può essere avvolto attorno all'apposito supporto fino ad ottenere la lun- ghezza desiderata. Smontaggio dell'apparecchio 0 Estrarre la spina dalla presa. 0 Togliere il coperchio (Fig. 1/B). 0 Togliere il contenitore del frullatore (Fig. 1/C).

Capovolgere il contenitore del frulla- tore. 0 Ruotare il blocco lame in senso antiorario utilizzando il tappo dosatore (Fig. 1/A) come utensile e rimuoverlo (Fig. 3). Le tacche del 822 949 412_ASB8000.book Seite 68 Donnerstag, 29. Mai 2008 8:18 08i

tappo dosatore si inseriscono sui denti del blocco lame.

Ora è possibile rimuovere la guarni- zione di gomma (Fig. 4).

Attenzione! Il blocco lame è molto affilato. Se maneggiato in modo incauto, può causare lesioni! La guarnizione di gomma può restare facilmente danneggiata dal blocco lame, in modo irrepa- rabile. Attenzione! Non esercitare alcuna forza nell'estrarre il blocco lame dal frullatore, in quanto si rischia di provocare dei danni. Se necessa- rio, inclinarlo leggermente durante la rimozione. Non tentare di rimuovere le lame in acciaio inossidabile dal blocco lame. Montaggio del frullatore 0 Disporre la guarnizione di gomma sul blocco lame.

Inserire il blocco lame nel conteni- tore del frullatore dal fondo. Ruo- tarlo in senso orario per serrarlo (Fig. 5). Attenzione! Maneggiare con cautela!

Si può utilizzare il tappo dosatore come utensile. Se non si dovesse montare il blocco lame in modo corretto, il contenitore del frullatore presen- terà delle perdite. 0 Assestare il contenitore nella sua sede sull'alloggiamento del motore. 0 Montare il coperchio sul conteni- tore del frullatore. 0 Inserire il tappo dosatore, e bloc- carlo. Funzionamento del frullatore

Disporre il frullatore su una superfi- cie piana e asciutta. 0 Inserire la spina del cavo in una presa di alimentazione. 0 Aprire il coperchio (Fig. 1/B) e ver- sare tutti gli ingredienti desiderati nel contenitore del frullatore. Importante! Non superare la capacità massima di 1,6 litri.

Si possono aggiungere altri ingre- dienti attraverso il foro di riempi- mento durante il funzionamento dell'apparecchio. Per fare ciò, si può utilizzare il tappo dosatore (Fig. 1/A) del coperchio. Chiudere il foro di riempimento subito dopo, per evitare gli schizzi.

Non avviare il frullatore se il coper- chio (Fig. 1/B) non è in posizione. Benché il coperchio si installi salda- mente sul contenitore del miscela- tore, al momento di iniziare a miscelare degli ingredienti liquidi consigliamo di appoggiare la mano sul coperchio. In questo caso, infatti, la potente azione del motore potrebbe fare schizzare con vio- lenza il liquido verso l'alto, dando luogo ad una perdita. Una volta ini- ziata la miscelazione, si può togliere la mano. 0 Avviare il frullatore ruotando verso destra il selettore della velocità (Fig. 1/G), oppure premendo il tasto PULSE (Fig. 1/H).

Consigliamo di iniziare con la velo- cità 1, passando poi successiva- mente alla velocità 2 oppure 3. Il tasto PULSE aziona il frullatore a piena velocità.

„Guida all'uso del frullatore“ a pagina 72 illustra tutte le funzioni che si possono utilizzare e le velo- cità d'impiego consigliate. 0 Completata la miscelazione, por- tare il Selettore della velocità su OFF . 0 Dopo aver miscelato gli ingredienti, prima di togliere il coperchio rimuo- vere innanzitutto il contenitore del frullatore. 822 949 412_ASB8000.book Seite 69 Donnerstag, 29. Mai 2008 8:18 08i

Evitare di azionare il frullatore per più di 2 minuti alla volta se questo è particolarmente carico. Dopo aver azionato il frullatore per 2 minuti con un carico ingente, lasciarlo raffreddare per almeno 10 minuti. Sistema di sicurezza Il sistema di sicurezza impedisce il funzionamento del frullatore qua- lora il suo contenitore non fosse installato correttamente nella sua sede.

Ciò nonostante, si raccomanda di tenere comunque i bambini lontano dall'apparecchio. Tritaghiaccio Il frullatore può essere utilizzato per tritare il ghiaccio. 0 Basta aggiungere il ghiaccio nel frullatore e tenere premuto il tasto PULSE per 1-2 secondi, per poi rilasciarlo. Continuare con quest'operazione e, in pochi secondi, il ghiaccio tri- tato sarà pronto. Miscelazione di liquidi molto caldi Prima di essere versati e miscelati, i liquidi molto caldi devono essere lasciati intiepidire; poi, riempire il contenitore del frullatore solo fino a metà, e avviare la miscelazione a velocità moderata.

Durante la miscelazione di liquidi molto caldi, il contenitore del frulla- tore può raggiungere una tempera- tura elevata, fare attenzione alle mani. Durante la miscelazione di liquidi molto caldi, inoltre, si forma del vapore e pertanto è necessario pre- stare attenzione ad evitare le scotta- ture. Lasciare uscire il vapore attraverso l'apertura del coperchio o del foro di riempimento. Suggerimenti pratici per l'uso del frullatore

I cibi da frullare devono essere tagliati a cubetti (circa 2-3 cm), in questo modo si otterranno più facil- mente risultati uniformi.

Per assicurare una miscelazione uni- forme in caso di cibi asciutti, potrebbe essere necessario arre- stare il frullatore e spingere gli ingredienti verso il basso, lungo i fianchi del contenitore, con una spatola.

• Per grattugiare il pane, utilizzare pane vecchio di almeno 2 - 3 giorni, per ridurre al minimo la possibilità che si formino degli agglomerati. Se si dispone sol- tanto di pane fresco, farlo essic- care per alcuni minuti in un forno a bassa temperatura.

• Per frullare assieme una varietà di ingredienti, miscelare dapprima i liquidi, quindi aggiungere gli ingre- dienti solidi.

Ricordare di rimuovere sempre i noccioli dai frutti e le ossa dalla carne, dato che possono danneg- giare le lame.

• Evitare di lasciar passare troppo tempo prima di lavare il frullatore sporco, dato che il cibo tende ad essiccare sulle lame, rendendone poi difficoltosa la pulizia. Se non fosse possibile pulire il frul- latore subito dopo l'uso, versarvi un po' di acqua calda e lasciarlo riposare per ammorbidire i residui. Pulizia e manutenzione

Assicurarsi che non penetrino liquidi nell'alloggiamento del motore!

Pulire l'alloggiamento con un panno umido. Non immergerlo mai in acqua, non metterlo mai sotto l'acqua corrente per pulirlo.

Il contenitore del frullatore e il blocco lame possono essere puliti rapidamente e in modo sicuro usando il tasto PULSE. 0 Versare acqua calda nel conteni- tore, aggiungendo poche gocce di detersivo liquido per le stoviglie. 0 Miscelare l'acqua e il detersivo liquido, agendo per qualche istante sul tasto PULSE. 0 Risciacquare quindi il contenitore del frullatore sotto l'acqua cor- rente.

Se necessario, è anche possibile pulire il blocco lame separata- mente.

Durante il risciacquo del blocco lame, prestare la massima atten- zione ( Le lame sono affilate!). Usare solo acqua e detersivo liquido per le stoviglie. Per rimontare il blocco lame, ruo- tarlo

senso orario utilizzando il tappo dosatore (Fig. 1/A) come utensile. Vedere il paragrafo „Mon- taggio del frullatore“ a pagina 69.

Tutte le parti amovibili (coperchio del frullatore, tappo dosatore, guarnizione di gomma, blocco lame e contenitore del frullatore) possono essere lavate in lavastovi- glie. Dati tecnici Tensione di alimentazione: 230–240V / 50Hz Assorbimento: 600 W

Questa apparecchiatura è con- forme alle seguenti Direttive CE:

• Direttiva Bassa tensione 2006/95/CE

• Direttiva EMC 89/336/EEC e successivi emendamenti 92/31/EEC e 93/68/EEC Smaltimento

Materiale di imballaggio I materiali di imballaggio sono eco- logici e riciclabili. Gli elementi in materiale plastico sono contrasse- gnati ad es. >PE< (polietilene), >PS< (polistirolo espanso), ecc. Smaltite i materiali di imballaggio a seconda del loro contrassegno conferendoli negli appositi conte- nitori sistemati presso le discariche comunali.

Vecchio elettrodomestico Il simbolo W sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclag- gio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evi- tare potenziali conseguenze nega- tive, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più det- tagliate sul riciclaggio di questo prodotto, contattare l’ufficio comu- nale, il servizio locale di smalti- mento rifiuti o il negozio in cui è stato acquistato il prodotto. 822 949 412_ASB8000.book Seite 71 Donnerstag, 29. Mai 2008 8:18 08i

Guida all'uso del frullatore Tipo di lavora- zione Cibo Impostazione consigliata Procedura di lavorazione consi- gliata Aerare Frullati, vellutate 2 e 3 Usare latte ben freddo. Miscelare fino ad ottenere la consistenza desiderata. Tritare Nocciole, ciocco- lato, aglio o erbe aromatiche PULSE Lavorare con il funzionamento a impulsi 1/2 tappo dosatore alla volta, per ottenere pezzi di dimen- sioni uniformi. Grattugiare Pane grattugiato PULSE e 2 Spezzettare grossolanamente il pane. Azionare il frullatore fino ad otte- nere la consistenza desiderata. Biscotti sbriciolati PULSE e 2 Spezzettare i biscotti e azionare il funzionamento a impulsi o la miscelazione fino ad ottenere la lavorazione desiderata. Tritare il ghiac- cio PULSE Usare il tasto PULSE numerose volte, fino ad ottenere la consi- stenza desiderata. Emulsionare Preparare condi- menti per l'insa- lata

Miscelare finché gli ingredienti non si saranno ben combinati. Si può aggiungere l'olio alla miscela durante la lavorazione, versandolo attraverso l'apposito foro nel coperchio. Miscelare Pastelle, impasti per torte 1 e 2 Miscelare gli ingredienti per combi- narli appena. Non prolungare oltre la lavorazione. Purè Minestre, ver- dura, frutta 2 e 3 Miscelare fino ad ottenere un com- posto omogeneo. 822 949 412_ASB8000.book Seite 72 Donnerstag, 29. Mai 2008 8:18 08i

Velocità di miscelazione consigliata Impostazione velocità 1

• Passati di verdura e frutta

• Impasto a base di curry

• Maionese Impostazione velocità 2

• Vellutate alla frutta

• Pastelle per torte Impostazione velocità 3

• Preparazione per gli spaghetti di riso Laksa

• Autopulizia dell'apparecchio Ricette - tipo Ingredienti Istruzioni Minestre/Antipasti Crema di verdure 250 g patate Lavare e sbucciare le patate, le carote, il sedano e la cipolla, e tagliarli a pezzi. Aggiungere le verdure tagliate a 1/3 del brodo di carne e portare ad ebollizione. Lasciare cuocere per 10 minuti. Lasciare raffreddare le verdure e il brodo, quindi frul- larli finemente usando la Velocità 2. Portare a ebolli- zione il resto del brodo in una pentola, aggiungere il passato di verdura, e portare nuovamente ad ebolli- zione per qualche istante. Condire a piacere con crème fraîche, sale e pepe Spruzzare di erbe aromatiche tritate finemente, e ser- vire. 125 g carote 100 g sedano 1 cipolla 1l brodo di carne 1 tappo dosatore crème fraîche o crema di latte 1 cuc- chiaio erbe aromatiche tritate sale, pepe 822 949 412_ASB8000.book Seite 73 Donnerstag, 29. Mai 2008 8:18 08i

Zuppa di pomodoro fredda 750 g pomodori Aprire i pomodori tagliandoli di traverso e scottarli nell'acqua bollente. Pelare i pomodori e tagliarli in grossi pezzi. Sbucciare le cipolle e tagliarle a pezzi. Mettere i pomodori e la cipolla nel frullatore e misce- larli alla Velocità 2, fino ad ottenere un fine purè. Aggiungere succo di limone, olio e aceto. Condire a piacere con sale, pepe e zucchero. Aggiungere la crème fraîche, mescolando bene. 1 cipolla 3cucchia

olio di oliva 1 tappo dosatore crème fraîche 1 limone 2 cuc- chiai aceto balsamico 1 cuc- chiaio foglie di basilico tritate sale, pepe, zuc- chero Passato di carote 500 g carote Lavare e sbucciare le carote, e tagliarle a pezzi. Farle bollire in 1/4 l di brodo vegetale per circa 15 minuti. Lasciarle raffreddare per un po' di tempo. Passarle nel frullatore alla Velocità 2, quindi rimetterle nella pentola. Aggiungere il resto del brodo e riscaldare nuovamente il passato. Aggiungere il vino bianco e la crema di latte a piacere. 1/2 l brodo vegetale 1/8 l crema di latte 1/8 l vino bianco cerfoglio, prezze- molo, sale, pepe, zucchero Zuppa di cetrioli fredda 750 g cetrioli Lavare e sbucciare i cetrioli, tagliarli a metà nel senso della lunghezza e togliere la parte centrale. Tagliare la polpa a pezzi e metterla nel frullatore insieme all'aglio. Frullare alla Velocità 2. Aggiungere lo yogurt e frullare bene. Condire a piacere con zucchero, sale e pepe. Guarnire con erba cipollina e semi di aneto. 500 g yogurt naturale 1 chiodo di garo- fano aglio 1presa zucchero, sale, pepe 1 mazzo- lino erba cipollina 1 mazzo- lino semi di aneto Ingredienti Istruzioni 822 949 412_ASB8000.book Seite 74 Donnerstag, 29. Mai 2008 8:18 08i

Hummus 250 g pisellini cotti (si possono utiliz- zare i pisellini in scatola - risciac- quare bene) Frullare tutti gli ingredienti alla Velocità 2 per 40 secondi, oppure fino ad ottenere un impasto vellutato. 3 cuc- chiai olio di oliva 30 ml succo di limone 4 chiodi di garo- fano aglio 30 ml acqua Torte e pasticcini Miscela per i pancake 500 ml latte Aggiungere gli ingredienti al frullatore rispettando l'ordine indicato sopra. Frullare fino ad ottenere un impasto alla Velocità 2. Nel frattempo, raschiare via la farina rimasta eventual- mente attaccata ai lati del tappo dosatore. Lasciare lievitare l'impasto per circa 15 minuti prima di utilizzarlo. 3 uova 1 presa sale 250 g farina Torta Melt’n’Mix 150 g farina autolievi- tante Preriscaldare il forno a 180 °C. Imburrare una teglia per torte rotonda da 20 cm di diametro. Versare tutti gli ingredienti nel contenitore del frulla- tore. Frullare alla Velocità 2 per 50 secondi, oppure fino ad ottenere un impasto vellutato. Distendere la miscela nella teglia e cuocere in forno per 30-35 minuti circa, fino ad ottenere una crosta dorata. Lasciare raffreddare e mettere in frigorifero a piacere. 140 g zucchero semo- lato 125 g burro o marga- rina, fuso 2 uova 1 cuc- chiaino vaniglia 60 ml latte Ingredienti Istruzioni 822 949 412_ASB8000.book Seite 75 Donnerstag, 29. Mai 2008 8:18 08i

Bevande/Cocktail Caffè con ghiaccio 2 cuc- chiai caffè istantaneo Sciogliere la polvere di caffè in acqua bollente, quindi lasciare raffreddare. Versare un po' di acqua nel con- tenitore, aggiungere il ghiaccio e tritarlo alla Velocità

3. Miscelare tutti gli ingredienti eccetto la crema di

latte, usando la Velocità 1 per 30-60 secondi. Montare la panna per 40 secondi. Versare nei bicchieri e rifinire con la panna montata. Spruzzare con ciocco- lato liquido. 50 ml acqua bollente 250 ml latte ½ tappo dosatore ghiaccio tritato 100 ml panna montata Egg Nog (Bevanda calda a base di latte e uova) 250 ml latte caldo Miscelare il latte, il rum e il miele alla Velocità 2 per 30-60 secondi. Aggiungere l'uovo e frullare alla Velocità 2 per altri 20 secondi. Spruzzare con noce moscata macinata e servire. 2 cuc- chiai rum 2 cuc- chiai miele 1 uovo noce moscata Ingredienti Istruzioni 822 949 412_ASB8000.book Seite 76 Donnerstag, 29. Mai 2008 8:18 08e
