MANUALE UTENTE Playmaker BANG & OLUFSEN

Il prodotto può essere spento completamente solo scollegandolo alla rete elettrica. La presa elettrica deve essere sempre fácilmente accessibile.
Non esporre l'apparecchio a gocciolii o spruzzi e non collocare oggetti contenti liquidi, ad esempio vasi, sopra diesso.
Non posizionare fiamme libere, come candele accese, sull'apparecchio.
- Attenersi sempre alle istruzioni per assicurare un'installazione e un collegamento sicuri e corretti del prodotto e, nel caso di un impianto multimediale, delle apparecchiature collegate.

Nederlands (Dutch)

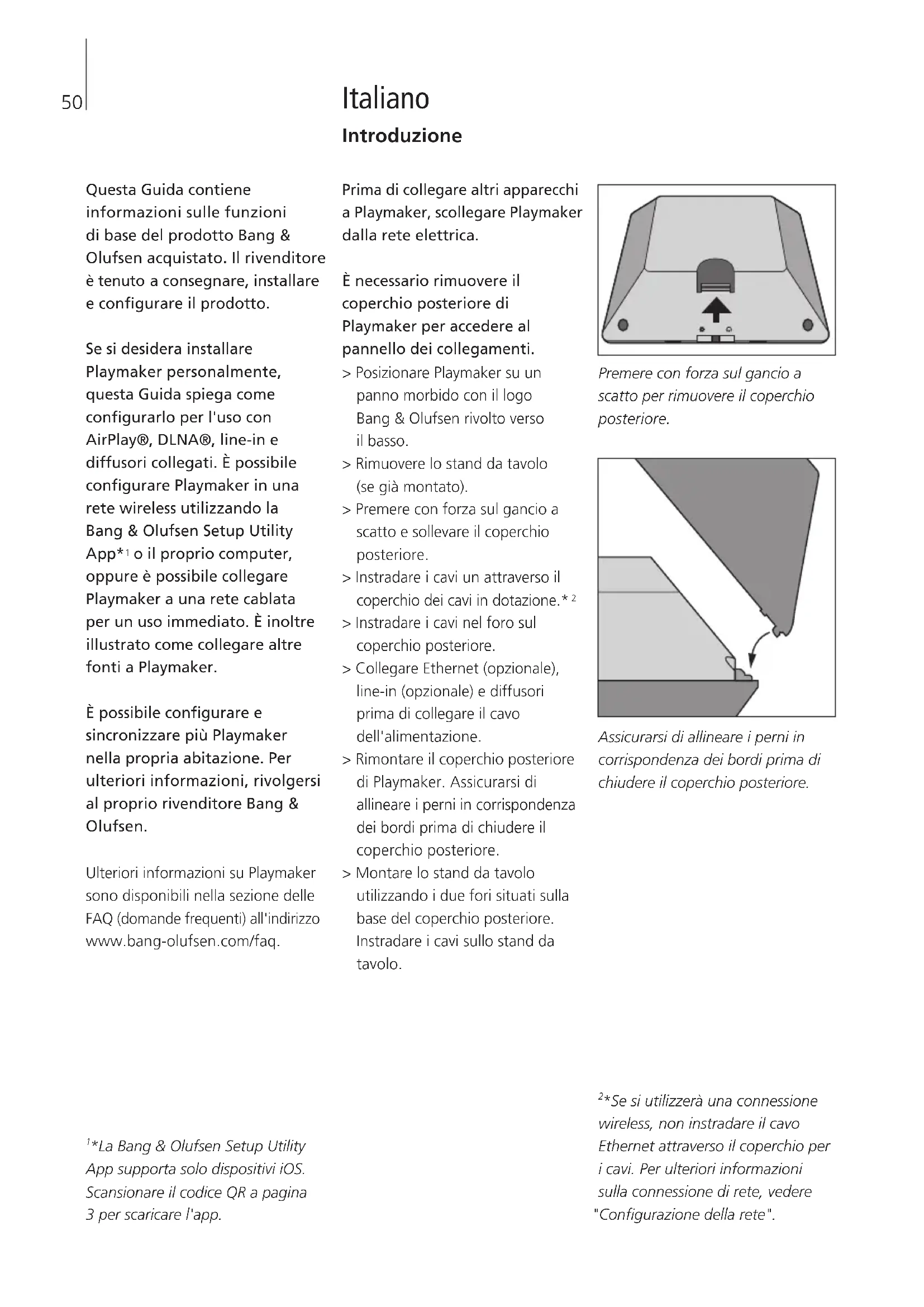

Italiano Introduzione

Questa Guida contiene informazioni sulle funzioni di base del prodotto Bang & Olufsen acquistato. Il rivenditore è tenuto a consegnare, installare e configurare il prodotto.

Se si desidera installare Playmaker personalmente, esta Guida spiega come configurarlo per l'uso con AirPlay®, DLNA®, line-in e diffusori collegati. É possible configurare Playmaker in una rete wireless utilizzato la Bang & Olufsen Setup Utility App* o il proprio computer, oppure è possibile collegare Playmaker a una rete cablata per un uso immediato. É inoltre illustrato come collegare altre fonti a Playmaker.

E possibile configurare e sincronizzare più Playmaker nella propria abitazione. Per ulteriori informazioni, rivolgersi al proprio rivenditore Bang & Olufsen.

Ulteriori informazioni su Playmaker sono disponibili nella sezione delle FAQ (domande frequenti) all'indirizzo www.bang-olufsen.com/faq.

Prima di collegare altri appearecchi a Playmaker, scollegare Playmaker alla rete elettrica.

E necessario rimuovere il coperchio posteriore di Playmaker per accedere al pannello dei collegamenti.

Posizione Playmaker su un panno morbido con il logo Bang & Olufsen rivolto verso il basso.
Rimuovere lo stand da ravolo (se già montato).
Premere con forza sul gancio a scatto e sollevare il coperchio posteriore.
Instradare i cavi un attraverso il coperchio dei cavi in dotazione.*2
Instradareicavi nel foro sul coperchio posteriore.
Collegare Ethernet (opzionale), line-in (opzionale) e diffusori prima di collegare il cavo dell'alimentazione.
Rimontare il coperchio posteriori di Playmaker. Assicurarsi di allineare i perni in corrispondenza dei bordi prima di chiudere il coperchio posteriore.
Montare lo stand da tavolo utilizzando i due fori situati sulla base del coperchio posteriore. Instradare i cavi sullo stand da tavolo.

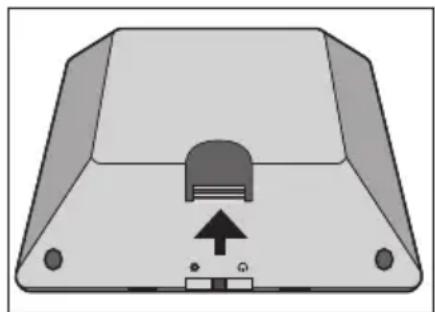

Premere con forza sul gancio a scatto per rimuovere il coperchio posteriori.

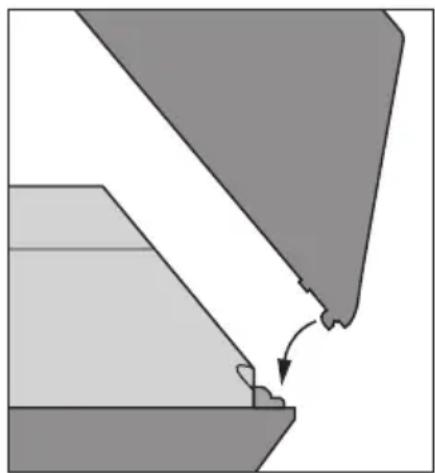

Assicurarsi di allineare i perni in corrispondenza dei bordi prima di chiudere il coperchio posteriore.

Riproduzione di audio direttamente dai dispositivi portatili tramite diffusori attivi collegati. è possibile collegare fonti multiple al Playmaker utilizzato il pannello dei collegamenti o la connessione wireless di rete. Tuttavia, solo una fonte più essere attiva in un determinato momento.

AirPlay vu oessereutilizzato pertrasmettereaudio in streaminga un iPod touch, iPhoneoiPad. Per lo streaming da altridispositivi portatili (per es.,smarthphone Android),utilizzare un'applicazionecertificata DLNA.

Per AirPlay e DLNA è possibileutilizzare l'app BeoPlayer* 1,iTunes*2,Windows Media Playero autre app. É inoltre possibilecollegare e ascoltare una fonteaudio esterna, come unlettoreMP3 o uno smartphonetramiteI'ingresso line-in.

Se si utilizes AirPlay o DLNA, è possibile riproduire musica ovunque, nella portata della rete wireless. Per altri fonti audio,utilizzare un cavo phono line-in percollegare il dispositivo a Playmaker.

Per accedere al pannello dei collegamenti, rimuovere il coperchio posteriore; vedere la sezione "Introduzione" per ulteri informazioni. L'etichetta del prodotto è ubicata all'interno del coperchio posteriore.

Priorità delle fonti:

L'avviamento di una fonte con una priorità superiore interromperà una fonte con una priorità inferiore. Una fonte con una priorità superiore deve essere arrestata per avviare una fonte con una priorità inferiore. Le fonti con la stessa priorità non possono interrompersi a vicenda. Pertanto, la fonte riprodotta deve essere arrestata per avviare una fonte con la stessa priorità.

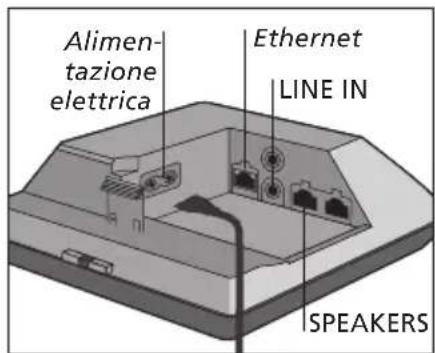

\~ Alimentazione elettrica

Utilizzare solo il cavo in dotazione. Il cavo dell'alimentazione e la relativa spina in dotazione sono stati progettati specificamente per il prodotto. Non sostuire la spina, se il cavo dovesse subire danni, è necessario acquistare uno nuovo da un rivenditore Bang & Olufsen.

Ethernet

Presa Ethernet per un collegamento cablato o per la configurazione di Playmaker in una rete wireless tramite il computer.

LINE IN

Prese phono per il collegamento di fonti audio esterne, per esempio unlettore MP3 o un computer.

SPEAKERS

Prese per il collegamento di diffusori Bang & Olufsen. Per collegare Playmaker in una configurazione Bang & Olufsen essere, potrebbe essere necessario sostuire alcuni cavi. Per ulteriori informazioni, contattare il proprio rivenditore Bang & Olufsen.

Playmaker delve essere configurato in rete tramite una connessione cablata o wireless.

Per effettuare la configurazione, Playmaker deve essere collegato alla rete elettrica e accesso.

Selezionare una delle seguenti procedure di configurazione:

• Bang & Olufsen Setup Utility App per dispositivi iOS* 1
• Configurazione wireless rapida
• Configurazione wireless cablata
• Collegamento cablato

Quando Playmakeriene configurato in rete, è possible modificare diverse impostazioni utilizzando la Bang & Olufsen Setup Utility App o il computer. Per esempio, è possibile cancellare il nome di Playmaker nella rete o aggiornare il suo software. Per ulteriori informazioni su come modificare le impostazioni, consultare la sezione dedicata a Playmaker all'indirizzo www.bang-olufsen.com/faq.

Per i dispositivi iOS,utilizzare la Bang & Olufsen Setup Utility App*1 per configurare il profilo della rete wireless, modificare il nome del prodotto o aggiornare il software. E inoltre possibile accedere alla pagina di configurazione di Playmaker sul proprio computer.

Prima configurazione

Collegare Playmaker alla rete eletrica per accendere il prodotto.
La spia della rete lampeggerà in bianco per 1-2 minuti e quindi in arancione.
Trovare e connettersi a "Playmaker_AP" sul dispositivo wireless.
Lanciare la Bang & Olufsen Setup Utility App.
L'app troverà il prodotto in rete.
Selezionare il prodotto e seguire le istruzioni a schermo.

Per apportare modifiche alla configurazione di rete...

Il disposativo iOS deve essere connesso alla stessa rete di Playmaker.
Lanciare la Bang & Olufsen Setup Utility App.
L'app troverà il prodotto in rete.
Selezionare il prodotto e seguire le istruzioni a schermo.

Configurare wireless rapida

Premere brevamente il pulsante su Playmaker.*2
Premere quindi il pulsante di configurazione wireless sul router.

Durante la ricerca della rete, la spia di rete su Playmaker lampeggerà in verde.*2 Quando Playmaker e il router sono connessi, la spia di retesilluminera costamente in bianco.

inoltre possibile accedere alla configurazione wireless tramite la pagina di configurazione web-based del router e configurarla tramite esta pagina.

^2 Per una panoramicica dei pulsanti, videere "Uso di Playmaker".

Una configurazione perfettamente funzionante, col tempo, cui presentare problemi se l'ambiente circostante viene modificato. Controllare la connessione Ethernet al router. Se il problema persistsente, contattare il proprio rivenditore Bang & Olufsen.

Configurazione della connessione wireless

Un cavo Ethernet deve essere utilizzato temporaneamente per configurare Playmaker per una connessione wireless.

Configurazione wireless cablata

Disabilitare la rete wireless sul computer.
Collegare Playmaker direttamente al computer con un cavo Ethernet.
Collegare Playmaker alla rete elettrica per accendere il prodotto.
La spia della rete lampeggerà in bianco per circa 60 secondi e quindi si illuminerà costamente in bianco.*2
Immettere l'indirizzo IP "http://169.254.11.22" nella barra degli indirizzi del browser Internet e premere "Invio".*3 Se la pagina web non viene visualizzata, attendere quale secondo e aggiornare la pagina.
Selezionare il menu "RETI"e seguire le istruzioni a schermo.
Scollegare Playmaker dal computer.
Quando la spia di rete è costamente illuminata in bianco, Playmaker è connesso alla rete.

^3 Se si utilizes Internet Explorer, è necessaria la versione 7 o superiore.

Collegamento cablato

Per una connessione affidavitable, utilizzare solo i cavi raccomandati da Bang & Olufsen.

Configurazione cabdata

Collegare Playmaker direttamente al router con un cavo Ethernet.
Collegare Playmaker alla rete elettrica per accendere il prodotto.
La spia di rete lampeggia in bianco. *2 Quando Playmaker è connesso alla rete, si illuminerà costamente in bianco.

Se una configurazione con IP statico è necessaria, vedere la sezione dedicata a Playmaker su www.bang-olufsen.com/faq per informazioni sugli indirizzi IP statici.

NOTA: assicurarsi che il cavo di collegamento fra il prodotto e il router non sia posizionato all'esterno dell'edificio per prevenir un possibile contatto con l'alta tensione.

Aggiornamento software

Se disponibile, è possibile
aggiornare Playmaker con nuovo software. L'aggiornamento software viene eseguito utilizzato la pagina di configurazione di Playmaker. Ciò richiede un cavo Ethernet e una connessione Internet (vedere "Collegamento cablato"). Durante l'aggiornamento software, il pulsante di disattivazione dell'audio/standby lampeggia in rosso.*2

Ripristino alle impostazioni di fabbrica

Per ripristinare Playmaker alle impostazioni di fabbrica, è possibile resettare il prodotto. Notare che dopo un ripristino alle impostazioni di fabbrica sare necessario configurare nuovamente Playmaker. Prima di effettuare il ripristino, la spia di rete deve essere costamente illuminata in bianco o arancione.

Inserire uno spillo o la punta di una graffiti nel foro di resettaggio per un minimo di cinque secondi.*2
La spia di rete e il pulsante di disattivazione dell'audio/standby si illumineranno costamente in arancione per cinque secondi.
Il prodotto si riaviera automaticamente, ripristinato alle impostazioni di fabbrica.

NOTA: è possibile che il computer sulippo di lavoro non possa essere utilizzato per configurare Playmaker a causa di restrizioni di sicurezza, come, per esempio, le impostazioni del firewall e l'assegnazione di indirizzi IP.

Esploratione e selezione di contenuti audio alla propria collezione di musica digitale direttamente dal dispositivo portatile, per un uso di base. Regolazione del volume di Playmaker, del dispositivo portatile o del telecomando.

Per trasmettere audio in streaming a Playmaker utilizzato Airplay/DLNA, Playmaker deve essere connesso alla rete. Il disponivo dal quale si inviano i contentuti in streaming tramite AirPlay/ DLNA, per esempio un computer o un iPhone, delve essere collegato alla stessa rete di Playmaker.

Se connesso a una rete,
Playmaker è sempre pronto a ricevere musica. Per spagnere Playmaker, premere il pulsante di accensione/spegnimento. Premerlo nuovamente per riaccendere Playmaker.

^1 AirPlay vu èssere utilizzato con iPod touch®, iPhone® o iPad® con iOS 4.2 o versione successiva e altri dispositivi certificati AirPlay.

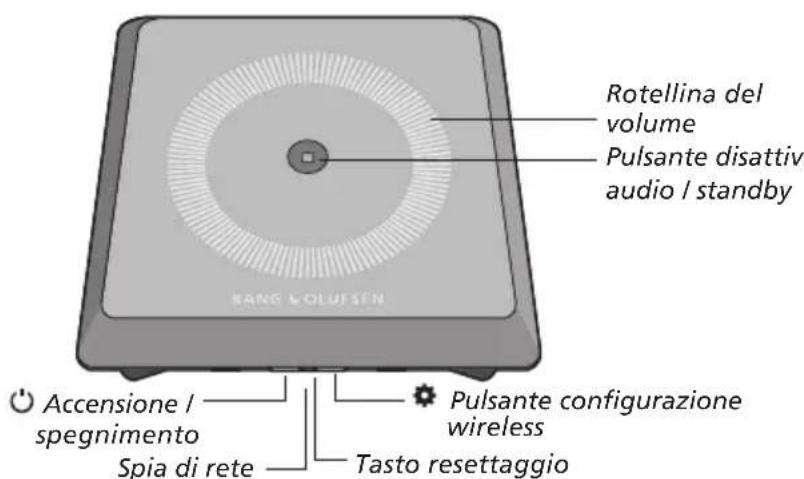

Regolazione del volume (+1 - ) Per augmentare il volume, scorrere il dito in senso orario sulla rotellina del volume. Per diminuire il volume, scorrere il dito in senso antiorario sulla rotellina del volume. Il volume è sincronizzato continuamente con il dispositivo.

Disattivazione audio /standby
Quando Playmaker è in riproduzione, il pulsante di disattivazione dell'audio/standby non è illuminato. Quando Playmaker è in riproduzione, ma con l'audio disattivato, il pulsante di disattivazione dell'audio/standby è costamente illuminato in verde. Per la modalità standby, premere il pulsante di disattivazione dell'audio/standby per due secondi. Per attivare Playmaker, avviare la riproduzione su una fonte audio.

Spia di rete
Quando il modulo di rete si avvia, la spia lampeggia in bianco nelle Playmaker ricerca la rete. Quando Playmaker è connesso alla rete e il segnale è forte, la spia si illumina costamente in bianco. Se la

spia è arancione, Playmaker è collegato alla rete, ma l'intensità del segnale è ridotta. Se la spia lampeggia continuamente in arancione, l'apparecchio non è collegato alla rete. Se la spia lampeggia in rosso, si è verificato un erre. Per ulteri informazioni, consultare la sezione dedicata a Playmaker all'indirizzo www.bangolufsen.com/faq.

Utilizzo di AirPlay o DLNA
Collegare Playmaker alla rete e utilizzare AirPlay* o app DLNA per trasferire contentuti in streaming dal dispositorio portatile o computer a Playmaker. Per i prodotti AirPlay, premere l'icona e selezionare 'Playmaker xxxxxx" dall'elenco. Per lo streaming da altri dispositori portatili (per es.,smartphone Android),utilizzato un'applicazioneabilitata DLNA.

Uso tramite telecomando

Playmaker può essere azionato sia con il Beo4 sua con il Beo6.

Avviare la riproduzione sul dispositivo portatile.
Per selezionare una fonte AirPlay o DLNA, premere A.MEM sul Beo4. Sul Beo6, premere AIRPLAY* 2.
Per selezionare una fonte collegata tramite line-in, premere LIST e richiamare A.AUX sul display del Beo4 e quindi premere il tasto centrale. Sul Beo6, premere LINE IN.*2
Usare il pulsante/rotellina del volume per regolare il volume.

^2 Il proprio Beo4/Beo6 potrebbe
essere configurato in modo diverso. Consultare la documentazione
fornita con il Beo4/Beo6.

NOTA: è possibile azionare il prodotto con un telecomando Beo4 solo se A.MEM o A.AUX sono visualizzati sul display del telecomando. Sul Beo6, AIRPLAY e LINE IN devono essere visualizzati sul display del telecomando.

Pulizia

Spolverare le superfici utilizzando un panno asciutto e morbido. Non utilizzato detergenti liquidi o in bombolette spray. Per rimuovere macchie o sporco, usare un panno soffice e umido e una soluzione di acqua e detergente delicato, per esempio detersivo per stoviglie.

Important!

Non esporre il prodotto alla luce del sole o artificiale (ad esempio un faretto) diretta.
- Verificare che il prodotto sia stato installato, posizionato e collegato in conformità con le istruzioni fornite.
- Posizione are il prodotto su una superficie stabile.
Non esporre il prodotto a valori elevati di umidità, a pioggia o a fonti di calore.
- Il prodotto è inteso solo per un uso in ambienti domestici e privi di umidità. Utilizzato a temperature comprese tra 10^ e 40^ C.
Se il prodotto è stato esposto a temperature inferiore a 5^ C, lasciarlo a temperatura ambiente e attendere fino a quando non abbia raggiunto una normale temperatura ambiente prima di ricollegarlo alla rete elettrica e accenderlo.
- Lasciare spazio sufficiente intorno al prodotto per consentirne una ventilazione adeguata.
Non tentare di aprire altre parti del prodotto; aprire solo il coperchio posteriore. Queste operazioni sono esclusivamente di competenza del personale tecnico qualificato.

Le specifiche tecniche,le funzioni e il relativo utilizzo possono essere modificati nella preavviso.

Nederlandss

Aandeslag

Apparecchiature elettriche ed elettroniche, parti e batterie, contrassegnate con quello simbolo non devono essere smaltite

con i normali rifiuti domestici, ma devono essere raccolte e smaltite separamente per proteggere l'ambiente.

Per informazioni sulla procedura di smaltimento corretta per il proprio Paese, rivolgersi a un rivenditore Bang & Olufsen.

Questo prodotto è conforme alle applicabili leggi sull'ambiente in tutto il mondo.

Questo appearecchio deve essere installato e azionato con distanza minima di 20 cm tra l'antenna e il corpo.

CEC

Con la presente, Bang & Olufsen

dichiarachequisto prodotto audio, Playmaker，e conformeai requisiti essenziali ealtre disposizioni espostene la Direttiva 1999/5/EC. LaDichiarazione di conformitàpuo essere consultata all'indirizzo www.bang-olufsen.com/guides.

AT, BE, BG, CH, CY, CZ, DE, DK, EE, ES, FI, FR, GB, GR,HU, IE, IS, IT, LI, LT, LU, LV, MT, NL, NO, PL, PT, RO,SE, SI, SK, TR
