MANUALE UTENTE HDTV 32 Plus TECHNISAT

Guida rapida all'avvio

HDTV 46

HDTV 40 / HDTV 40 Plus

HDTV 32 / HDTV 32 Plus

1 Figure

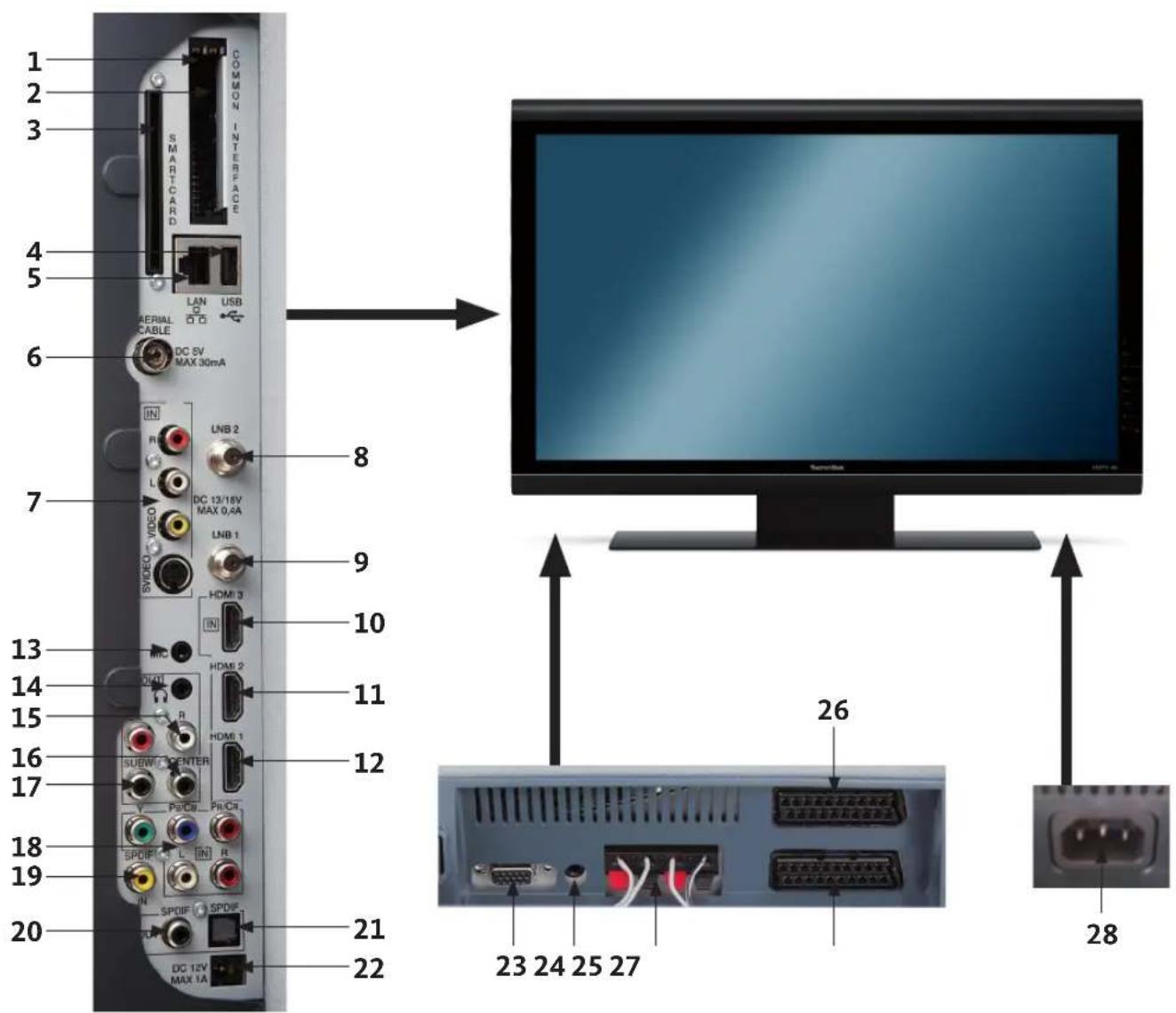

Collegamenti del disposizio

1 Slot 1 Interfaccia comune
2 Slot 2 Interfaccia comune
3 Lettore scheda (Regolare il chip dorato della smart cart Conax in avanti e nel senso dello slot)
4 Collegamento USB
5 Collegamento di rete (LAN)
6 Ingresso antenna (DVB-C, DVB-T, analogico)
7 Video, S-Video e ingresso audio
8 Ingrasso LNB 2 (DVB-S)
9 Ingrasso LNB 2 (DVB-S)

10 Collegamento HDMI 3
11 Collegamento HDMI 2
12 Collegamento HDMI 1
13 Ingresso microfono (Jack da 3,5 mm)
14 Ingresso cuffie (Jack da 3,5 mm)
15 Uscita audio (R, L)
16 Uscita centrale
17 Uscita sub-woofer
18 Ingresso componente (Y, Pb/Cb, Pr/Cr e audio)
19 Ingresso audio digitale (SPDIF elettrico)

20 Uscita audio digitale (SPDIF elettrico)
21 Uscita audio digitale (SPDIF ottico)
22 Tensione di commutazione uscita CC 12 V est. Amplificatori
23 Collegamento VGA
24 Ingresso audio (VGA/DVI) (Jack da 3,5 mm)
25 Collegamento altoparlante
26 Collegamento Scart (AV1)
27 Collegamento Scart (AV2)
28 Connettore all'alimentazione di rete

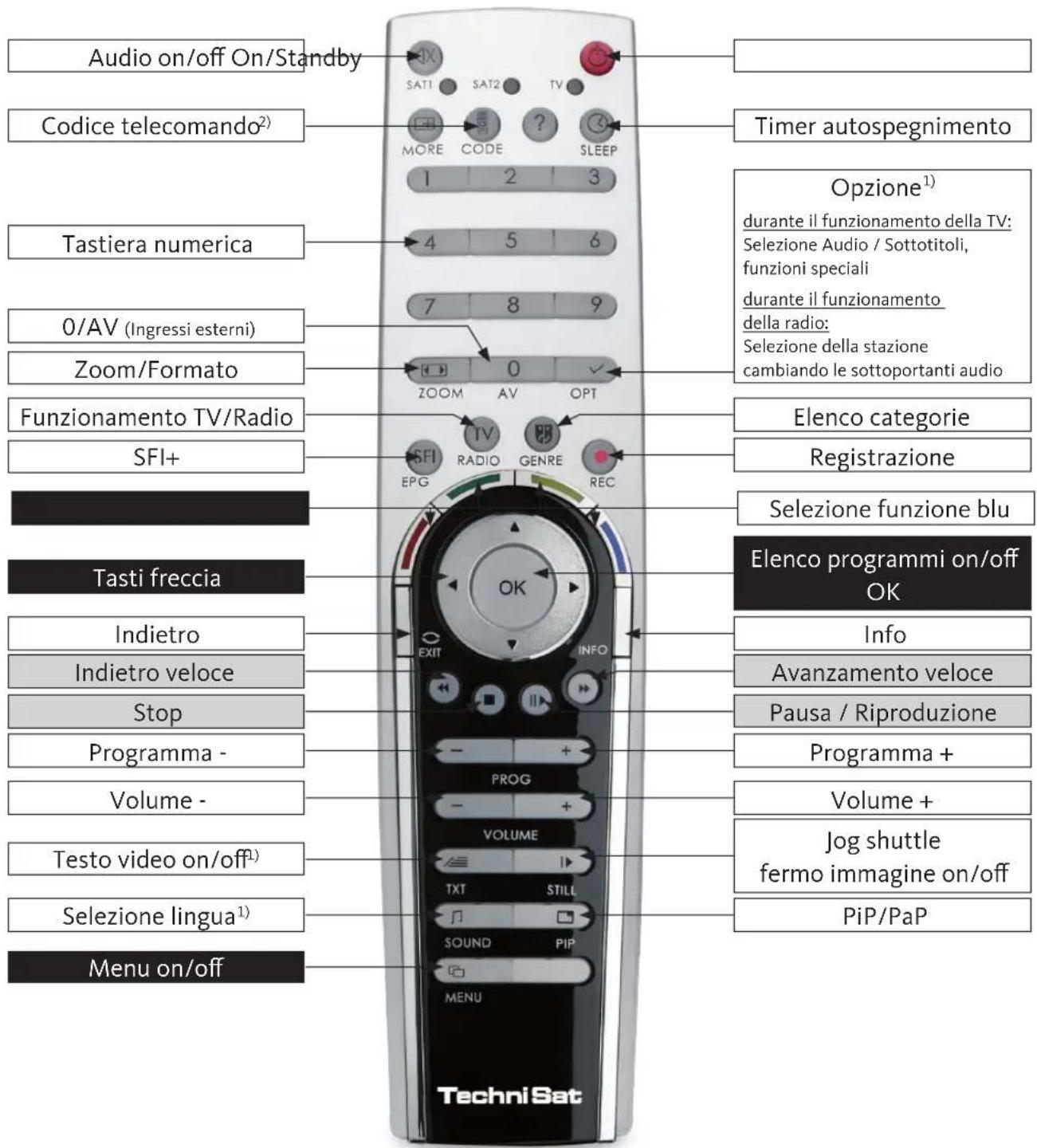

Telecomando

1) Questa funzione è disponibile solo se sono trasmessi i dati adatti nella posizione impostata di programma.
2) Opzione telecomando:

Questo telecomando cui controllare due ricevitori TechniSat e un tevisore TechniSat con la stessa codifica, commutando l'opzione di telecomando. Quando si preme un tasto, il relative LED lampeggia indica lo codice di controllo a distanza attualmente impostato.

Per cancellare l'opzione di telecomando, premere il tasto codice del telecomando e quindi premere il tasto OK

piu volte fino a quando il LED dell'opzione di telecomando desiderata (SAT1, SAT2 e/o TV) lampeggera brevamente.

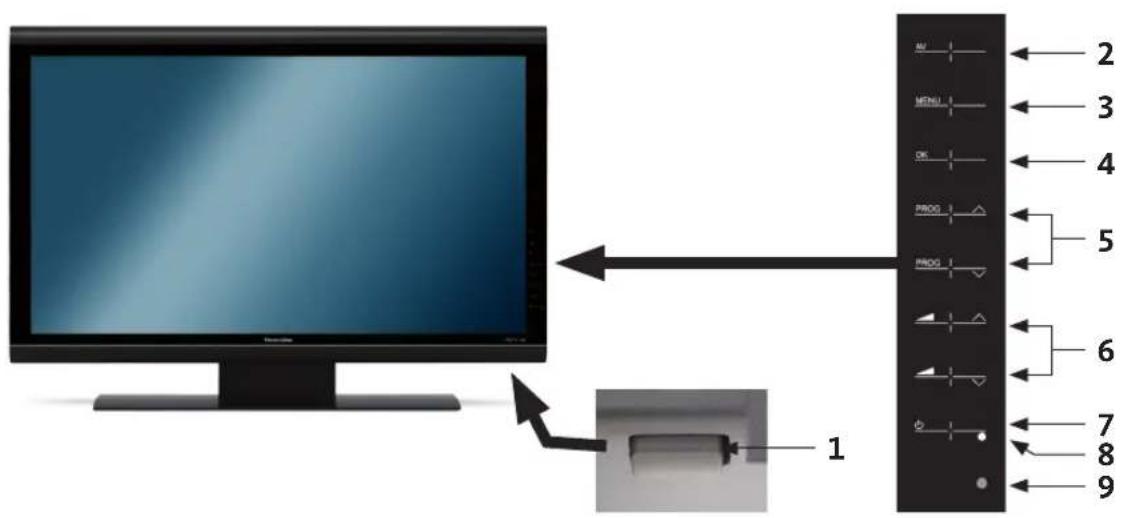

HDTV 46

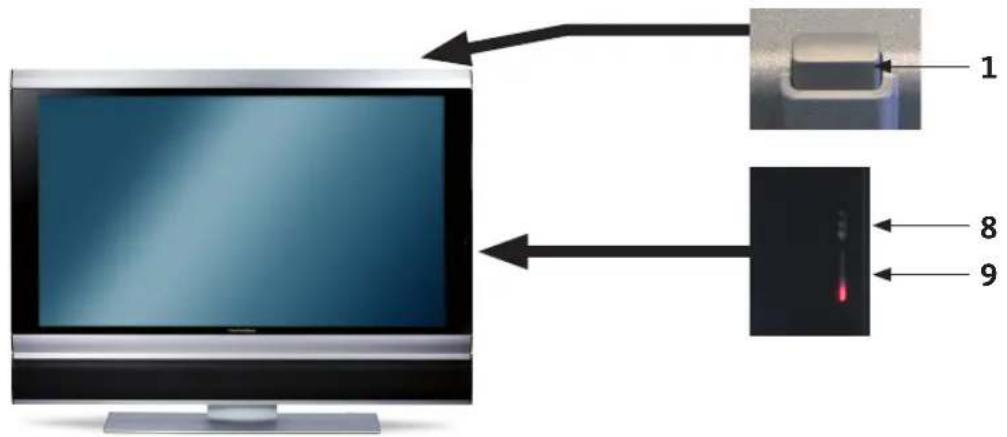

HDTV 32 Plus / HDTV 40 Plus

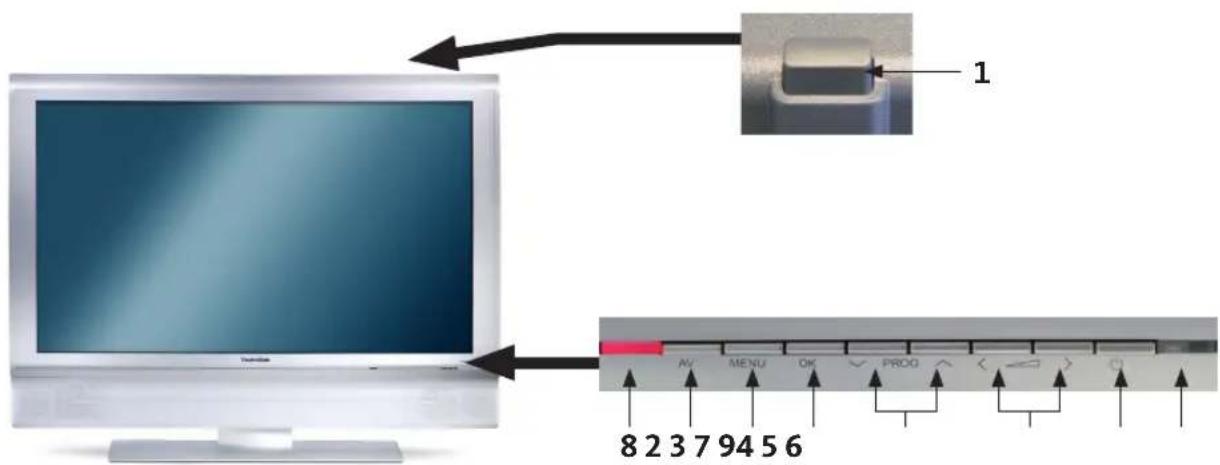

HDTV 32 / HDTV 40

1 Interruttore dell'alimentazione di rete
2AV
3 Menu

4 OK
5Programma+/-
6 Volume + / -

7 On/Standby
8 LED
9 Ricevitore a infrarossi

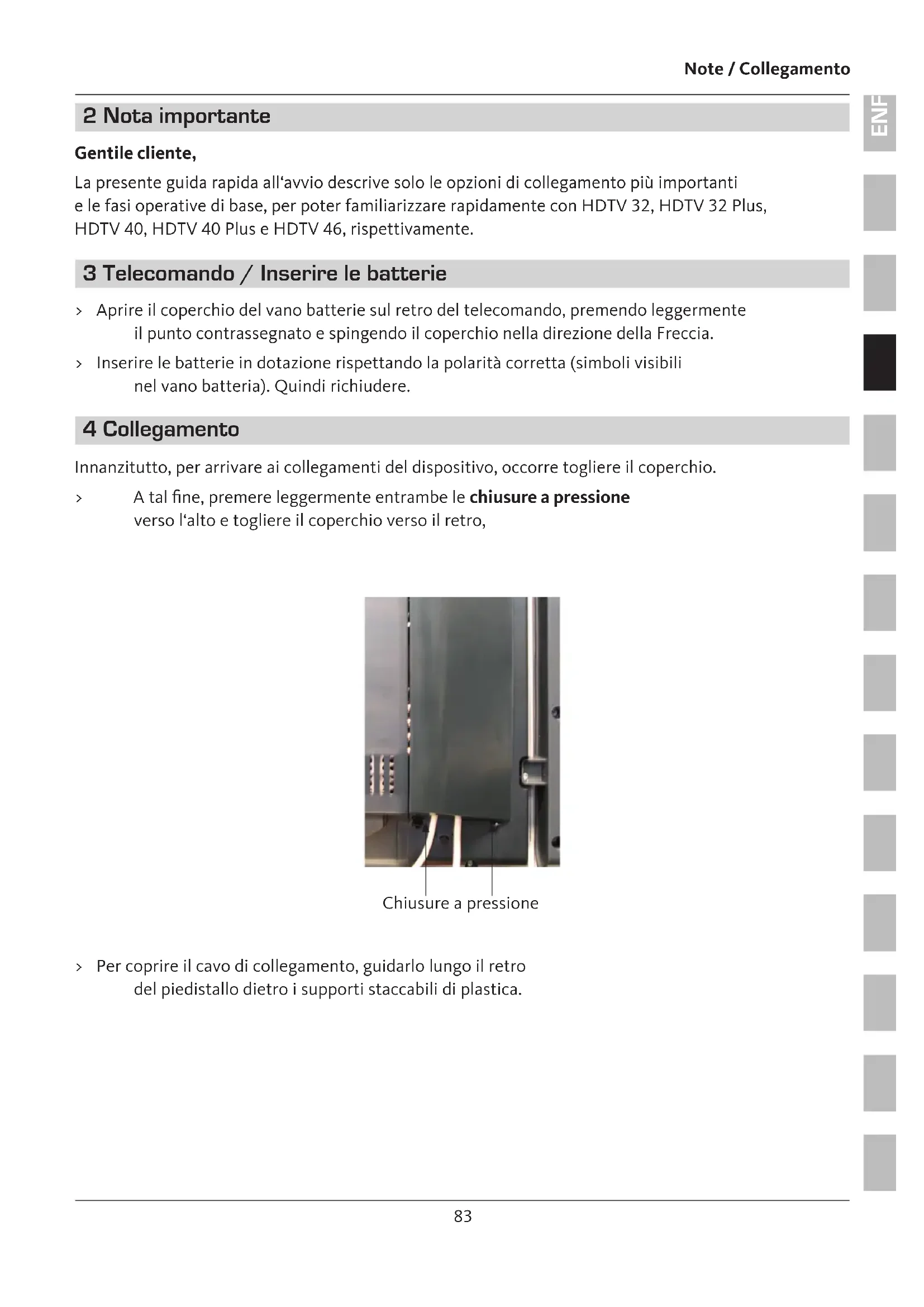

2 Nota importante

Gentile cliente,

La presente guida rapida all'avvio descrive solo le opzioni di collegamento più importanti e le fasi operative di base, per poter familiarizzare rapidamente con HDTV 32, HDTV 32 Plus, HDTV 40, HDTV 40 Plus e HDTV 46, rispettivamente.

Aprire il coperchio del vano batterie sul retro del telecomando, premendo leggermente il punto contrassegnato e spingendo il coperchio nella direzione della Freccia.
Inserire le batterie in dotazione rispettomando la polarità corretta (simpoli visibili nel vano batteria). Quindi richiudere.

4 Collegamento

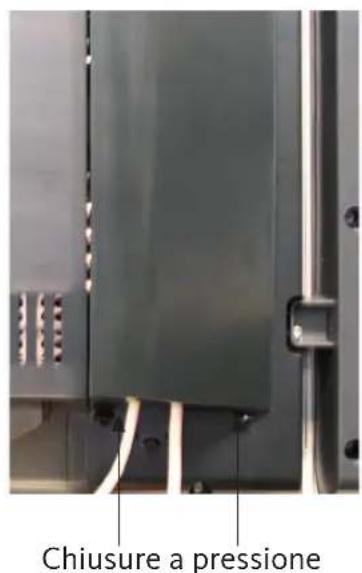

Innanzitutto, per arrivare ai collegamenti del dispositivo, occorre togliere il coperchio.

A tal fine, premere leggermente entrambé le chiusure a pressione verso l'alto e togliere il coperchio verso il retro,

Per copririe il cavo di collegamento, guidarlo lungo il retro del piedistallo dietro i supporti staccabili di plastica.

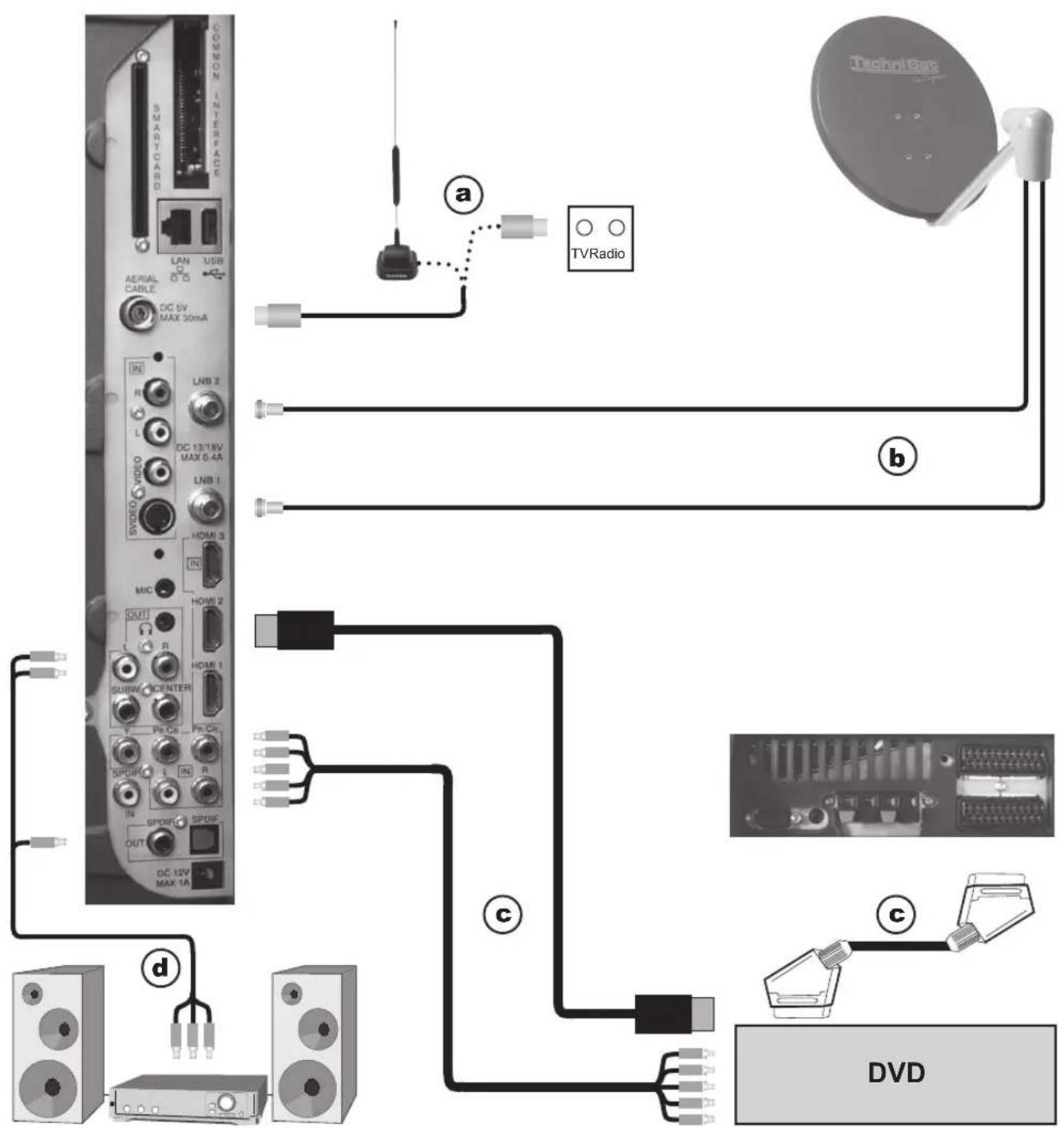

4.1 Esempio di collegamento

a Collegamento della connessione del cavo (digitale e/o analogico) o dell'antenna DVB-T all'ingresso dell'antenna del teilevisore.
b Collegamento/i dell'antenna satellitare all'ingresso LNB 1/ ingresso LNB 2. (Attenzione: LNB deve essere collegato all'ingresso LNB 1 se si lavora con il segnale di un'antenna)
c Collegamento della televisione a unlettore DVD tramite cavo HDMI, un cavo component Cinch o un cavo SCART.
d Collegamento dell'uscita audio analogica o digitale all'impianto Hifi stereo o surround.

I seguenti riferimenti (a b c) riguardano l'esempio di collegamento a pagina 84.

4.2 Antenna /connessione via cavo (analogica e digitale)

a Collegare l'ingresso antenna della TV LCD a un'antenna terrestre oppure alla presa del collegamento via cavo o antenna.

Si osservi che la ricezione simultanea di segnali DVB-T e DVB-C può determinare problemi quando si ricevono alcuni programmi via cavo e DVB-T.

4.3 Antenna satellitare

b Collegare gli ingressi LNB 1/2 a due linee di alimentazione d'antenna distinte, utilizzate dello stesso modo per poter utilizzato la completa gamma di funzioni.

oppure

Solo se è disponibile un unico segnale d'antenna, collegare l'ingresso LNB 1 del dispositivo.

4.4 Lettore DVD

c Collegare illettore DVD con

• un cavo connettore HDMI a un collegamento HDMI

oppure tramite

• un cavo connettore DVI/HDMI a un collegamento HDMI e, inoltre, con un cavo connettore audio rispettivamente all'ingresso Audio (VGA/DVI) o ingresso audio digitale (SPDIF elettrico).

oppure tramite

• un cavo Cinch agli ingressi component del tevisore LCD.

4.5 Amplificatore HiFi/Surround

É possibile collegare il teileisore LCD a un amplificatore HiFi /Surround per ottener la migliorie qualita possibile del suono.

d Per ottenerare tale risultato, collegare le prese Cinch dell'uscita audio analogica del teilevisore con un cavo idoneo, con l'ingresso dell' amplificatore HiFi (ad esempio CD o AUX; Nota! L'ingresso phono non è idoneo!)

oppure

Se l'amplificatore deve essere dotato di un ingresso elettrico od ottico idoneo (SPDIF), collegare la presa dell'uscita digitale audio (elettrica od ottica) all'ingresso dell'amplificatore.

4.6 Collegamento all'alimentazione di rete

Il tevisore LCD deve essere collegato all'alimentazione di rete (230 V/50 Hz) molto快来 la connessione di tutti i cavi dal dispositorio ai componenti associati. In tal modo si prevengono danni irreparabili al tevisore o ad altri componenti.

5 Installazione iniziale

La procedura di installmente guidata inizia automaticamente al primo avvio del dispositivo; tale procedura guidata simplifica le operazioni di regolazione delle più importanti impostazioni della television.

La procedura illustrata in questa sede costituisce esclusivamente un esempio. La procedura esatta dipende delle impostazioni prescelte. Di conseguenza, procedere secondo le istruzioni riportate a video.

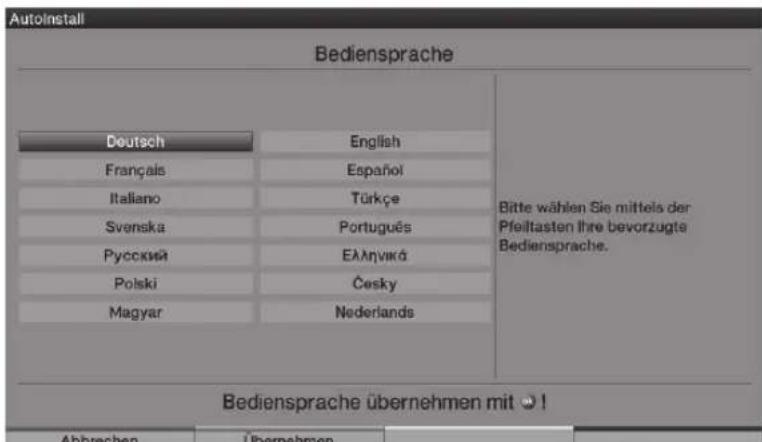

5.1 Lingua di funzionamento

La procedura guidata di installmente inizia con la scelta della lingua di funzionamento.

Utilizzare i tasti freccia per evidenziare la lingua di funzionamento che si desidera scegliere. Questa selezione determinaanche l'impostazione della lingua audio preferita.
Confermare premendo il tasto di controllo verde Accetta.

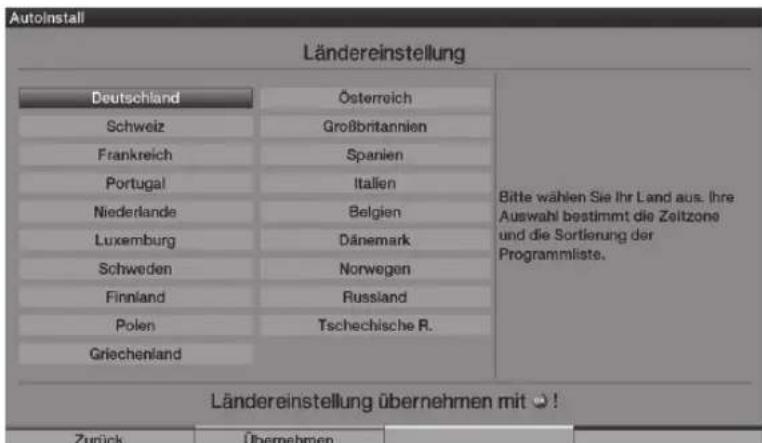

5.2 Impostazione del paese

Utilizzare i tasti freccia per selezionare il paese in cui sare utilizzata l'unità. L'orario e l'ora solare/legare saranno impostati automaticamente in base a tale selezione. Inoltre, questa impostazione ordinera automaticamente i programmi nella procedura guid di installatione e successivamente all'ecucione di una ricerca di stazioni.
Premere il tasto di controllo verde Accetta, per adottare questa selezione e proseguire con la fase successiva di INSTALLazione.

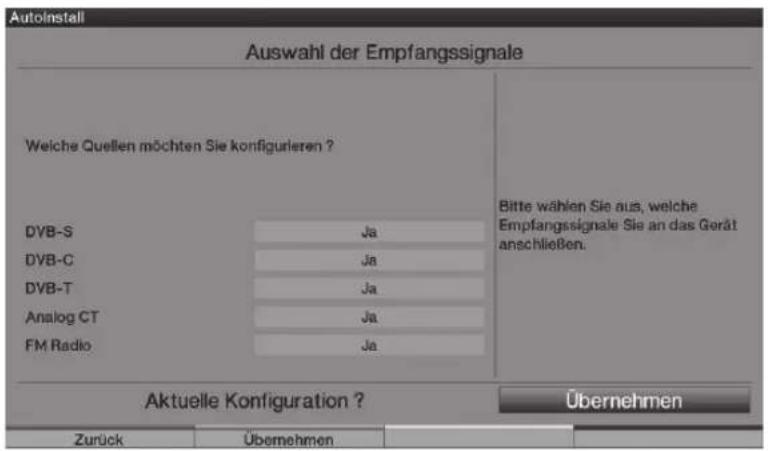

5.3 Selezione dei segnali di ricezione

Selezionare i segnali di ricezione disponibili con i tasti freccia su/giu.

DVB-S per i programmi digitali satellitari;

DVB-C per i programmi digitali via cavo;

DVB-T per i programmi digitali terrestri;

CT analogico per programmi analogici terrestri e via cavo;

FM radio per stazioni radio VHF

Utilizzare i tasti freccia destro/sinistro per decidere se sia disponibile nella località in cui ci si trovale il segnale di ricezione contrassegnato (Si) oppure (No).
Per salvare le impostazioni, premere il tasto di controllo verde Accetta.

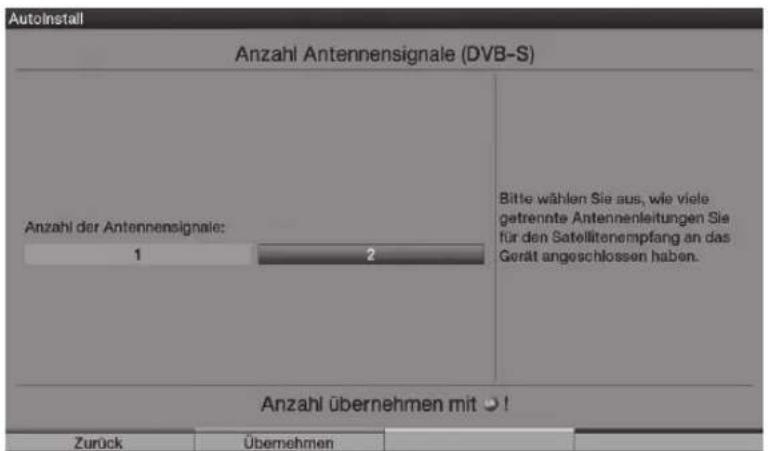

5.4 Segnali antenna (DVB-S)

Selezionare il numero di linee di alimentazione dell'antenna DVB-S connesse. (Se è stata disattivata la sorgente DVB-S, come descritto nella fase "Selezione del segnale di ricezione", appeare la finestra „Impostazioni dell'antenna (DVB-T) in sostituzione della procedura guidata di installment).

Utilizzare i tasti freccia destra/sinistra per scegliere la connessione a uno o due segnali di antenna.
Confermare la scelta con il tasto di controllo verde Accetta, per proseguire con la „Configurazione dell'antenna (DVB-S)”.

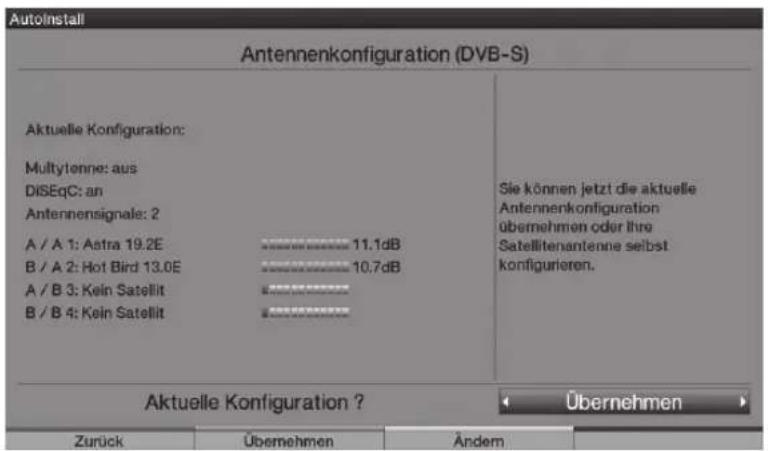

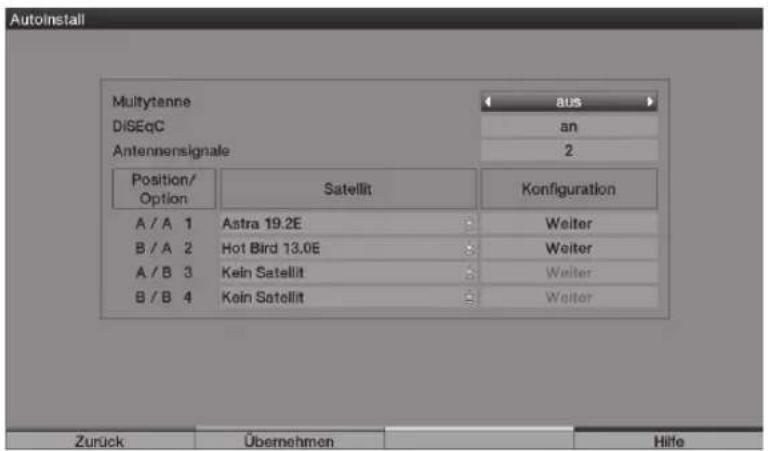

5.5 Configurazione dell'antenna (DVB-S)

In questa fase dell'installazione è possibile regolare le impostazioni del teilevisore sulla configurazione dell'antenna satellitare. (Se è stata disattivata la sorgente DVB-S, come descripto nella fase "Selezione del segnale di ricezione", appeare la finestra „Impostazioni dell'antenna (DVB-T) in sostituzione della procedura guidata di installmente).

Se si desidera accettare l'impostazione standard dell'antenna, premere il tasto di controllo verde Accetta. In tale caso, continuare con „Impostazioni dell'antenna (DVB-T)”.

Se la configurazione dell'impiano di ricezione non è conforme all'impostazione standard premere il tasto di controllo giallo Modifica.

Dopo aver adattato la configurazione, premere il tasto di controllo verde Accetta.
A questo punto viene di nuovo visualizzato il satellite impostato, per consentirne la verifica.
Per accettare l'impostazione, premere il tasto di controllo verde Accetta; per modificare di nuovo, premere il tasto di controllo giallo Modifica.

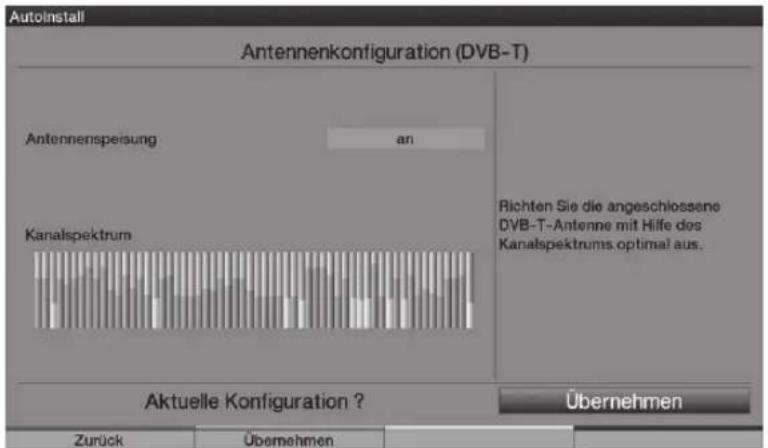

5.6 Impostazioni dell'antenna (DVB-T)

In questa fase, viene visualizzato uno spettro di canali con i livelli di segnale dei vari canali, per consentire di allineare l'antenna DVB-T e, quindi, ottener la migliorie ricezione possibile. (Se la sorgente DVB-T è stata disattivata, appare immediatamente „Esecuzione ricerca stazione/ISIPRO")

Attivare l'alimentazione con i tasti freccia destra/on, se si desidera alimentare l'antenna DVB-T attiva tramite cavo coassiale e/o disattivare se si desidera utilizzato un'antenna DVB-T passiva o alimentare l'antenna DVB-T attiva tramite un adattatore di corrente di rete a parte.
Accettare l'impostazione premendo il tasto di controllo verde Accetta.

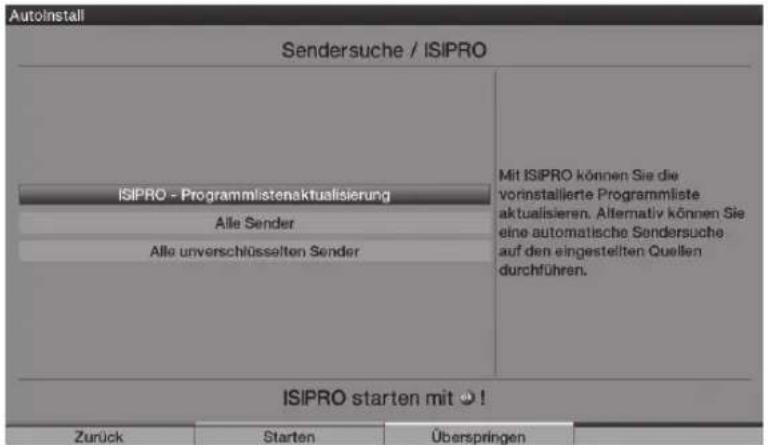

5.7 Esecuzione ricerca stazione / ISIPRO [solo per DVB-S via ASTRA 19.2° Est]

Per scaricare un elenco di programmi esistenti, utilizzare i tasti freccia su/giuper evidenziare la voce Aggiornamento elenco programmi ISIPRO. L'elenco dei programmi ora viene scaricato dal satellite; tale operazione viene seguitada un'ecuzione di ricerca delle stazioni tramite „Tutte le stazioni“, che esegue la scansione di tutte le ulteriori sorgenti di ricezione selezionate.
Per avviare l'ecuzione della ricerca di stazione per tutte le sorgenti attivate, contrassegnare Tutte le stazioni o Tutte le stazioni in bianco con i tasti freccia su/giù.
Premendo il tasto di controllo verde Avvia, inizia l'aggiornamento dell'elenco di programmi e/o l'esecuzione della ricerca di stazioni.

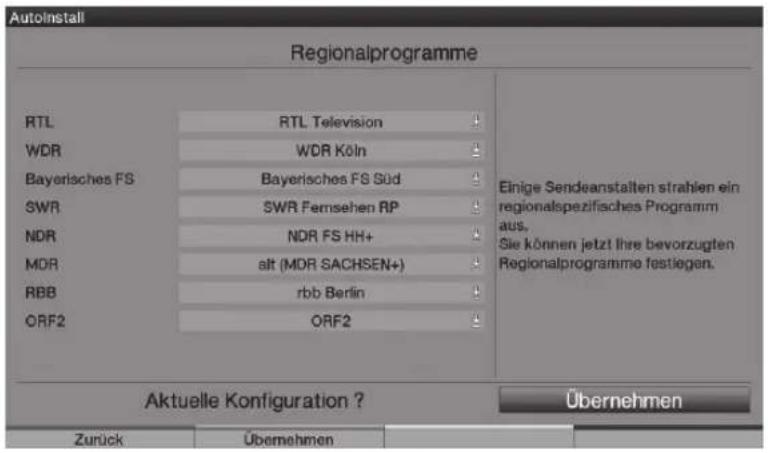

5.8 Programmi regionali

Alcune emittenti trasmettono i loro programmi con contentuti differenti in base alla regione. è possibile ora specificare quali tra i programmi regionali in oggetto si preferiscono.

Selezionare la stazione i cui programmi regionali si desidera specificare, contrassegnandola con i tasti freccia su/giu e aprire la finestra con i programmi regionali disponibili di tale stazione, premendo il tasting OK.
Evidenziare il programma regionale che si preferisce con i tasti freccia su/giù e selezionare premendo il tasting OK. Specificare con tali modalità i programmi regionali preferiti.
Premere il tasto di controllo verde Accetta, per accettare tali impostazioni e proseguire con la successiva fase di installmente.

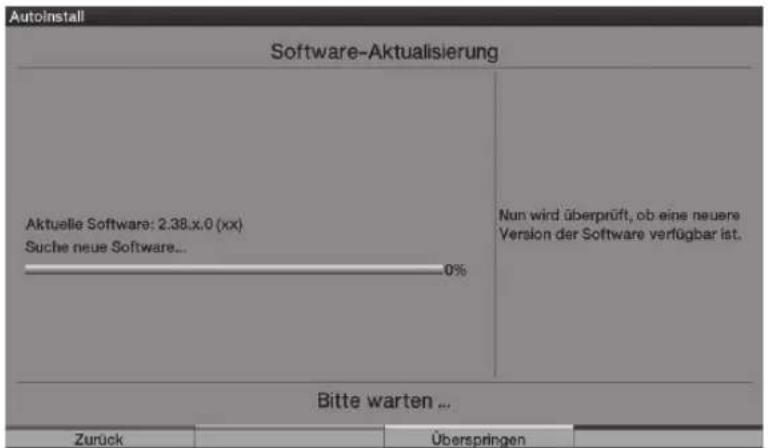

5.9 Aggiornamento software (DVB-S (ASTRA 19.2° Est) e DVB-C/DVB-T (se é disponibile il canale dati))

Ora il dispositorio verifica se sua disponibile nuovo software di sistema.

Se è disponibile nuovo software, è possible eseguire un aggiornamento automatico.

Selezionare il Campo Aggiorna con i tasti freccia destra/sinistra e conformare con OK.

Si osservi che ora appare "Attendere, aggiornamento software" e tre barre di avanzamento, che indica lo stato di avanzamento della procedura di scaricamento del software, lo stato di avanzamento dell'intera procedura di aggiornamento e lo stato di avanzamento delle singole fasi dell'aggiornamento. Quindi viene eseguita la procedura di INSTALLazione automatica.

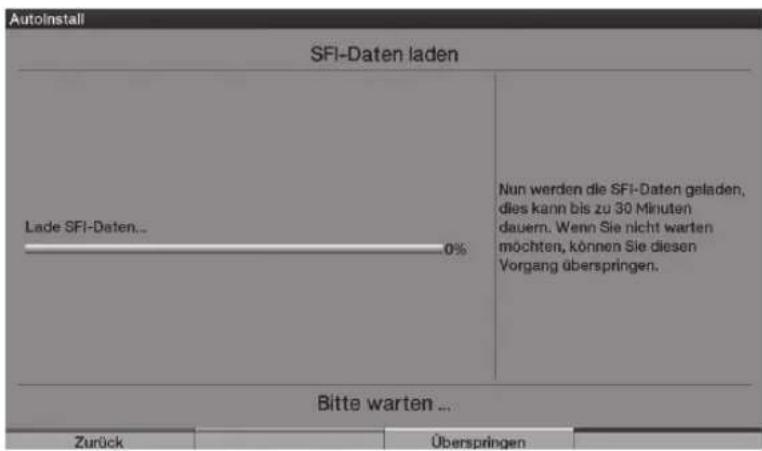

5.10 Download di dati „SFI+“

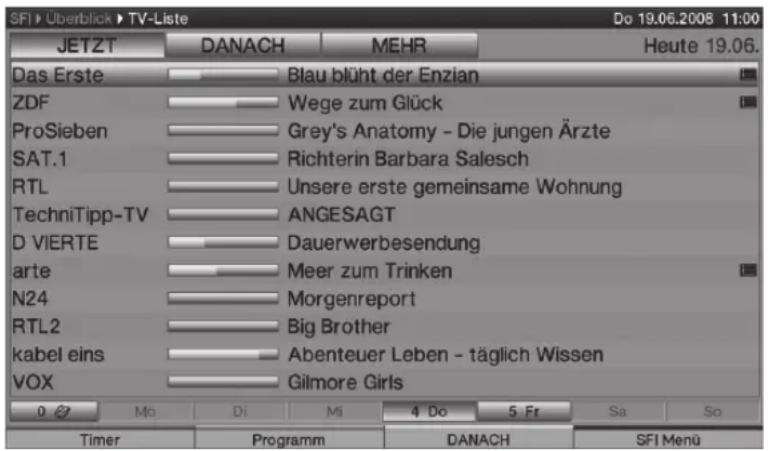

Il tevisore è dotato di una guida programmi elettronica „SFI+“ (“SiehFern INFO Plus”). Per visualizzarla, è necessario scaricarla.

L'HDTV avvia automaticamente il download dei dati „SFI+“ dopo un eventuale necessario aggiornamento del software. Il processo potrebbe richiedere fine a 30 minuti.

Se non si desidera attendere il download dei dati „SFI+“, è possibile saltare esta procedura. Per operare esta scelta, premere il tasting di controllo giallo Salta.

I dati „SFI+“ sono disponibili solo da ASTRA 19.2° Est. Se non sono disponibili né ASTRA 19.2° Est né il canale dati via DVB-C/DVB-T, vengono scariciati di dati delle stazioni.

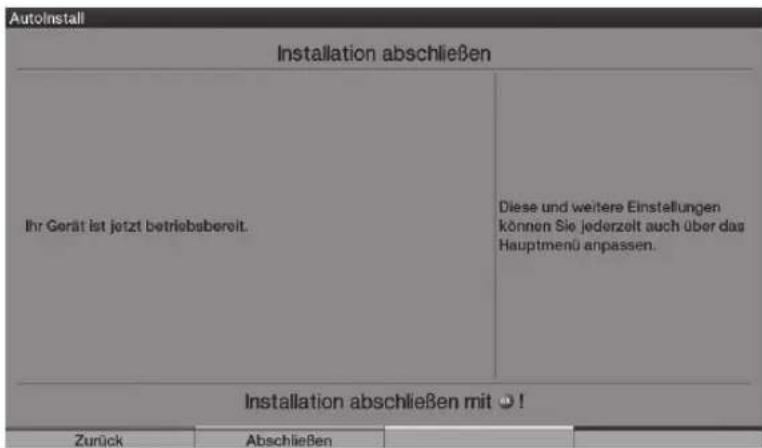

5.11 Terminare la procedura di installmente guidata

Confermare il messaggio finale della procedura di installmente guidata, premendo il tasting funzione verde Fine, per tornare al funzionamento normale.

6 Funzionamento

6.1 Accensione e spegnimento del teilevisore

6.1.1 Accensione con l'interruttore di alimentazione di rete sul teilevisore

Accendere il teilevisore premendo l'interruttore di alimentazione di rete. A quello punto, il teilevisore esegue una procedura di initiazizzazione, durante il quale non è possibile esercitare comandi. Questa procedura può richiedere alcuni secondi.

6.1.2 Accensione alla modalità standby

Accendere il tevisore premendo il tasto On/Standby o i tasti Programma +/- sul telecomando / sulla TV¹⁾ oppure premendo uno dei tasti numerici da 0 a 9 sul telecomando. Il display LED verde segnala lo stato operativo.

6.1.3 Commutazione in modalità standby

Spegnere il tevisore premendo il tasto On/Standby sul telecomando/sul tevisore¹⁾.

Si osservi che quando il tevisore è spento, comunque controllinga se un nuovo software operativo2) o un elenco di programmi3) divengono disponibili. Questa procedura può richiedere un po' di tempo. Il LED si illumina in arancio e il pannello LCD è giornato durante il test.

Il tevisore si riaccende immediatamente se si preme il tasto On/Standby durante il test.

Il tevisore passa in standby dopo l'esecuzione del test. A quello punto il LED si illumina in rosso. Ora il tevisore è in modalità standby e può essere spento completamento con l'interruttore dell'alimentazione di rete.

Se durante il test viene rilevato un nuovo software operativo ^2) o un nuovo elenco di programmi ^3) ,Viene visualizzato alla successiva accensione del teilevisore. Il nuovo programma o l'elenco di programmi possono essere scaricati immediatamente.

6.1.4 Spegnimento con l'interruttore di alimentazione di rete sul teilevisore

Il tevisore si spegne completamento premendo l'interruttore di alimentazione di rete. Si noti che in questo caso non è possibile scaricare né software né dati „SFI+“ e non è possibile utilizzato neanche il timer.

Si osservi che il teilevisore può essere spento con l'interruttore dell'alimentazione di rete solo se si trovato in modalità standby. Tale operazione evita la perdita di dati e possibili danni ai file o al disco fisso.

Il disposivo conserva i dati su qualsiasi delle impostazioni „On“ o „Off“, inserte con il telecomando o i tasti del tevisore¹⁾.

Nel caso di interruzioni di corrente, il tevisore deve quindi essere spento con l'interrottore dell'alimentazione di rete durante il funzionamento, per evitare che si accenda non intenzionalmente al ritorno dell'alimentazione.

1) Possibile solo con il telecomando per HDTV 32 Plus e HDTV 40 Plus.
2) Possibile solo da DVB-S (ASTRA 19.2° Est) e DVB-C/DVB-T (se é disponibile il canale dati).
3) Solo da DVB-S (ASTRA 19.2° Est).

6.2 Selezionare il programma

6.2.1 Tramite i tasti su/giu di programma

É possibile spostarsi rispettovamente di una posizione di programma in su e in giù con il tasto Programma +/- sul telecomando/sul tevisore¹⁾.

6.2.2 Tramite la tastiera numerica

Inserire il numero di programma volutotramite la tastiera numerica. Ad esempio:

1 per la posizione programma 1

1, quindi 4, per la posizione programma 14
2, quindi 3, quindi 4, per la posizione programma 234
1, quindi 2, quindi 4, quindi 5 per la posizione programma 1245

Quando si insertisce numero di programma a più cifre, si dispone di circa tre secondi après la pressione di un tasting per completing l'insertimento. Se si desidera insertire solo numero a uno, due o tre cifre, è possible accelerare la procedura premendo più a lungo l'ultimo numero o premendo il tasting OK.

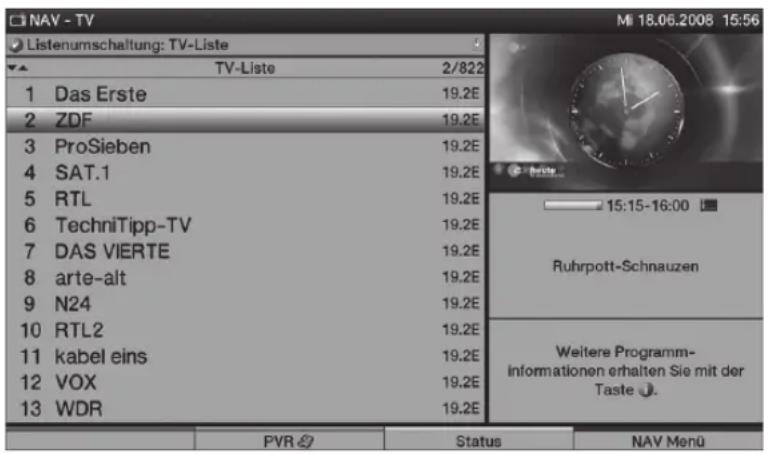

6.2.3 Tramite l'elenco di programmi

Premere il tasting OK.

Appare l'élenco di programmi. In modalità TV appaiano sono i programmi TV, nella modality radio appaiano solo i programmi radio. è stato contrassegnato il canale impostato attualmente.

6.2.3.1 Selezionare il programma

Tramite i tasti freccia o la tastiera numerica, è possibile ora selezionare il programma voluto. Utilizzato i tasti freccia su/giù per spostare il marcatore su una riga e utilizzato i tasti freccia sinistra/destra per sfogliare l'elenco indietro e avanti.
É possible ottenere altre informazioni sulle trasmissioni currenti premendo il tasto INFO.
Per uscire dal Navigatore, premere il tasto OK.
Ora sullo schermo appeare il programma selezionato.

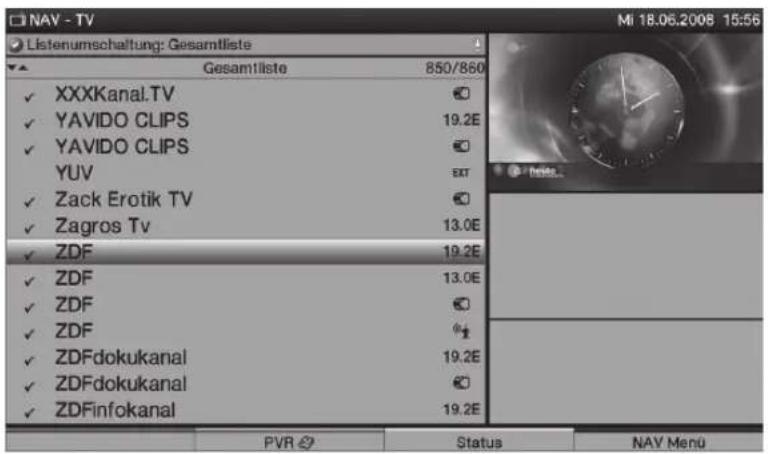

6.2.3.2 Selezionare elenco

Per rendersi più semplice il nitrovamento dei programmi, il dispositivo è dotato di vari elenchi di programmi. É possibile selezionale gli elenchidi preferiti od ottener la visualizzazione di programmi in un elenco riepilogativo in ordine alfabetico, in un elenco di stazioni, oppure in base a una categoria.

Premere il tasting OK per aprire l'élenco di programmi attivo.

A questo punto è possibile aprire la finestra con i tipi di elenco di programmi (Elenchi preferiti, elenco riepilogativo, elenchì di stazioni e elenchì per categoria) premendo il tasto Opzione.
Utilizzare i tasti freccia su/giù per selezionare i tipi di elenchidi programmi o elenco completo e premere OK per confermare.

Quindi selezionare il programma richiesto, seguendo la precedente descrizione.

6.2.4 Selezione di un programma regionale

Durante l'installazione iniziale, sono stati selezionati i programmi regionali preferiti. Se si selezione uno di tali programmi regionali, apparirà la communicatesione sulla disponibilità di ulteriori programmi regionali.

Premere il tasto Opzione, per aprire la schermata di selezione.
Utilizzare i tasti freccia su/giù per selezionare il programma regionale richiesto e quindi premere OK per confermare. Il programma regionale selezionato viene impostato ed ora risulta memorizzato quale programma regionale preferito.

6.2.7 Commutazione tra TV/radio

Commutare alla modalità radio con il tasto TV/Radio. Il dispositivo passa all'ultimo programma radio ascoltato.
Per tornare alla modalità TV, premere di nuovo il tasto TV/Radio con il quale si aprira l'ultimo programma tevisivo visto.

6.3 Sorgente AV

Per selezionare un dispositivo collegato alle prese Scart, ingresso component,agli ingressi HDMI, al collegamento VGA oppure al collegamento AV del teilevisore, premere il tasto AV.
Selezionare la sorgente desiderata (TV, Radio, EuroAV 1/2, HDMI 1/2/3, VGA, Video / S-Video o YUV) con i tasti freccia su/giù
Confermare con OK per passare all'ingresso selezionato.

6.4 Informazione programma/sorgente

6.4.1 Infobox

Dopo averambiato il programma, sullo schermo appeare sempre un'infobox.

Che riporta la posizione del programma e il nome del programma impostato, il titolo della trasmissione in corso, l'elenco di programmi attualmente attivo l'ora attuale nonché altre caratteristiche del programma (ad esempio T x T per televideo, 16:9 per programmi a 16:9 e D per trasmissioni Dolby Digital).

Viene inoltre visualizzata una barra di avanzamento (gialla) che indica l'ora di trasmissione trascorsa del programma in corso. Se la fine è rossa, il programma in corso è durato più a lungo di quello indicato.

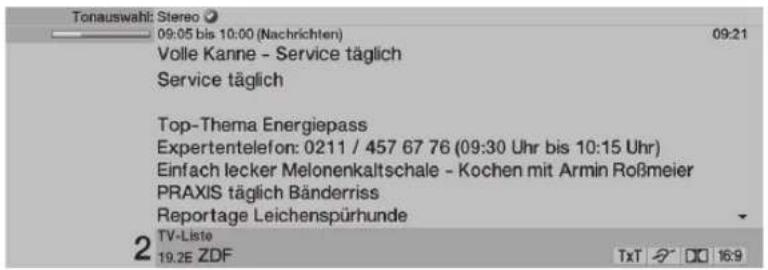

6.4.2 Visualizzazione di informazioni su ora e programma/altre informazioni sul programma

Utilizzare esta funzione per visualizzare informazioni sul programma che si sta vedendo.

Premere il tasto Info per visualizzare le informazioni relative al programma impostato.

Appena il programma viene trasmesso, è possible richiamare altre informazioni sul programma visualizzato premendo di nuovo il tasting Info.

Se si preme di nuovo il tasto Info, appeare il seguente programmà, se trasmesso.
Per eliminare la visualizzazione, premere di nuovo Info.

6.5 Ricezione di programmi crientati

Inserire una smart card CONAX dello slot dellettore di scheda integrato.

(II chip dorato deve essere rivolto in avanti e nella direzione di inserimento)

oppure

Inserire un modulo Cl quello slot con la parte superiore rivolta verso il retro.
Inserire la smart card nelle slot della schedal del modulo Cl. Verificare che il chip dorato della smart card sia rivolta verso il retro nella direzione di inserimento.

Se si imposta un programma criptato, il tevisore controllerà automaticamente lo slot CI e illettore di schede e visualizzera il programma criptato se si sta utilizzato una smart card oppure un modulo CI idoneo con una smart card valida.

6.5.1 Codice PIN della smart card

È possibile inseire un blocco bambini per bloccare i programmi criptati non adatti ai bambini. Per accedere al relativo programmo, è necessario inseire il codice pin della smart card memorizzato nella stessa.

Utilizzato la tastiera numerica per inserire il codice PIN a 4 cifre della smart card al fine di attivare la trasmissione.

Regolare il volume del teilevisore con il tasto oscillante Volume + per ottener un volume più alto e il tasto oscillante Volume - per un volume più basso.

6.6.1 Funzione Mute (esclusione audio)

Premendo il tasto Audio off/on si elimina l'audio; una nuova pressione del tasto ripristina l'audio.

6.7 Sezione di una diversa opione lingua/ audio

Appare rispettovamente il messaggio Selezione audio sopra l'infobox o il symbolo Dolby nell'infobox se il programma viene trasmesso in più lingue o su più canali audio.

Premendo il tasto Selezione lingua, sullo schermo appare un elenco delle opzioni lingua/ audio di trasmissione.

Utilizzare i tasti freccia su/giù per contrassegnare la lingua che si desidera e premere OK per confermare.

Si osservi che la scelta audio operata viene memorizzata come lingua audio preferita per la relativa stazione; inoltre viene conservata dopo lo spegnimento della TV o il cambiamento del programma.

6.8 Sottotitoli

Quando è acceso un programma con sottitoli, nell'infobox appeare il symbolo.

Se occorre, premere più volte il tasting Opzione per selezionare i sottotitoli.
Utilizzare i tasti freccia su/giù per contrassegnare i sottotitoli richiesti e quindi premere OK per confermare.

6.9 Televideo

Il symbolo T x T nell'infobox indica se si è passati a una stazione che offre informazioni televideo.

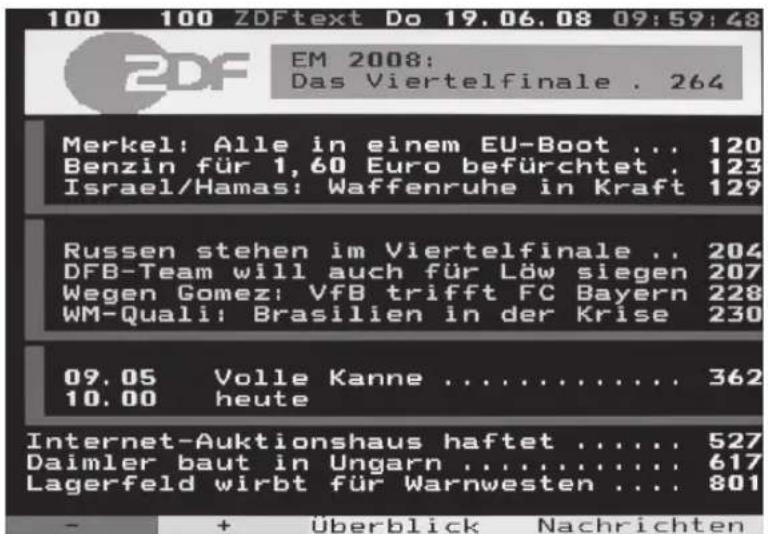

6.9.1 Attivazione/disattivazione del teilevideo

Selezionare il programma nel quale è presente il teilevideo che si desidera consultare.
Premendo il tasto Televideo si attiva il televideo.
Che viene visualizzato alla pagina iniziale 100 (sommario).

Se si preme ancora il tasto Televideo, si passa a un funzionamento misto; in quello modo, il televideo appeare con lo sfondo dell'immagine TV e non quello proprio del televideo.
Premere ancora una volta il tasto Televideo per tornare alla modalità TV.

6.9.2 Selezione pagina

Inserire il numero di pagina a 3 cifre sulla tastiera numerica da 0 a 9. Il vosto insertimento viene visualizzato nell'angolo in alto a sinistra dello schermo.

oppure

Utilizzare il tastingo ross o verde per scorrere avanti o indietro nella pagina.
Premere il tasto di controllo giallo per richiamare il gruppo televideo visualizzato nella finestra gialla.
Premere il tasting di controllo blu per richiamare il blocco televideo visualizzare nella finestra blu.

6.10 Cambio formatting/Zoom

Premendo il tastingo Zoom/Formato si scorrono vari formati predefiniti (originale, ottimale, sempre 16:9, zoom completo ed esteso) e si richiama l'impostazione definita dall'utente, in cui è possibile adattare lo schermo secondo i requisiti prescelti.

Sono disponibili le seguenti opzioni per adattare l'immagine ai requisiti preferiti
utilizzando l'impostazione definite dall'utente: tasto di controllo rosso/verde Aumentare/ridurre l'altezza dell'immagine tasto di controllo giallo/blu Aumentare/ridurre la larghezza dell'immagine Tasto freccia su/giù Spostare l'immagine su/giù Tasto OK Scorrereattraverso i livelli di zoom Tasto freccia sinistra Azzerarele impostazioni relative all'imagine

Premere il tasto Indietro, per chiudere il cambiamento di fornato.

6.11 Funzione PiP-/PaP

Il tevisore è dotato di funzione PiP ( PiP = Picture in Picture = imagine nell'immagine) e di funzione PaP ( PaP = Picture and Picture = imagine e imagine).

6.11.1 Richiamare la funzione PiP-/PaP

É possible attivare la funzione PiP e/or PaP premendo il tasto PIP.

6.11.2 Scambio di immagini PiP-/PaP

Premere il tasting Invio per interscambiare le due immagini. L'immagine PiP-/PaP diviene l'immagine principale e viceversa.

6.11.3 Disattivazione della funzione PiP-/PaP

Per disattivare la funzione PiP e/o PaP sono possibili due opzioni, che differiscono in base al fatto che dopo l'uscita alla modalità PiP /PaP si debba raffigurare su schermo l'imagine principale o l'imagine PiP /PaP.

Premendo il tasting PiP si chiude l'immagine principale e quando appeare l'immagine PiP /PaP che costituirà la nuova immagine principale.
Premere il tasto TV/Radio per chiudere l'immagine PiP /PaPe visualizzare a schermo intero l'immagine principale.

6.12 Fermo imagine

Premere il tasting Fermo immagine per visualizzare l'immagine TV come fermo immagine. L'audio continuera ad essere trasmesso invariato.
Se si preme di nuovo il tasting, cessa il fermo immagine e l'immagine TViene visualizzata normalmente.

6.13 Guida programmi „SFI+“

Il teilevisore è dotato di una guida programmi elettronica "SiehFern INFO Plus", che consente di visualizzare le informazioni di programma relativo a uno o più programmi digitali sullo schermo, per ottenere un rapido riepilogo dei programmi attualmente in esecuzione o dei programmi della giornata o dei giorni segunti.

6.13.1 Richiamo/Uscita guida programmi elettronica

Per richiamare „SFI+“, premere il tasting SFI.

Per uscire da „SFI+“, premere il tasto TV/Radio.

6.13.2 Esplorare ,SFI+

É possibile spostare il marcatore riga per riga con i tasti freccia su/giù e scorrere le pagine con i tasti freccia destra/sinistra.
Premere il tasto di controllo verde/giallo per eseguire la funzione specificata nel Campo verde/giallo.
Utilizzato il tastingo di controllo blu per richiamare il menu SFI e il tastingo di controllo rosso per richiamare il menu timer.
É possible ora usare i tasti freccia per selezionare una voce e confermare con OK.
Premendo il tasting Info si richiamano e si esce delle informazioni in dettaglio a disposizione.

6.14 Timer autospegnimento (Sleep)

É possibile impostare il tempo di spegnimento del teileisore grazie al timer di spegnimento.

Per attivare il timer spegnimento automatico, premere il tasto timer spegnimento automatico. Viene visualizzato 01:00, per il controllo del tempo residuo impostato.
Premendo più volte il tasto Timer spegnimento automatico è possibile regolare il tempo residuo del timer di spegnimento automatico da 15 minuti a 2 ore o disattivarlo.

6.15 Selezione funzione

Premendo il tasto di controllo blu si après il menu di esplorazione (menu NAV).

Utilizzare i tasti freccia su/giù per contrassegnare la funzione (TV, radio, PVR, musica o immagini) che si desidera richiamare.
Premere OK per selezionare la funzione contrassegnata.

7 Funzionamento del disco fisso

Non occorre più alcun supporto di memoria esterna per registrazione (ad esempio videoregistratore o registratore DVD), grazie all'unità disco fisso integrato e alla funzione PVR (PVR = P enoal Video Recorder - Videoregistratore personale). La capacità di registrazione, in tal modo, dipende dal volume di dati del materiale trasmesso e dalle dimensioni del disco fisso. La sostituzione con un disco fisso non approvato da TechniSat equivale a un'operazione non prevista e determina la nullità della garanzia.

É possibile registrare sul disco fisso programmi dalle sorgenti DVB-S, DVB-C, DVB-T e CT analogico nonché da sorgenti esterne EuroAV 1, EuroAV 2 e Video/S-Video. Oltreagli effettivi dati audio e video, è possibileanche registrare dati di canali audio, dati di televideo e sottitoli, a condizione che siano trasmessi. Sono richiamabili nella successiva riproduzione.

7.1 Registrazione

Per registrar i programmi sul disco fisso, sono disponibili le seguenti modalità di registrazione.

1. Registrazione immediata

Selezionare esta modalità di registrazione per registrarare subito la trasmissione in corsotramite la pressione di un pulsante.

2. Registrazione temporizzata

Questa funzione accenderà e spegnerà il teilevisore in relazione alla trasmissione selezionata, per registrarla sul disco fisso, ad esempio durante le assenze. Il timer è programmabile automaticamente o manualmente con la funzione „SFI+".

3. Registrazione TIMESHIFT

La registrazione TIMESHIFT rende possibile ridardare la TV.
E possible guardare un'alto programma nelle si registra e riproduire la registrazione in seguito.

7.1.1 Registrazione immediata

Attivare il programma/la sorgente da cui si desidera eseguire una registrazione.
Premere il tasto Regina per registrarile programma in corso.
Se si desidera arrestare la riproduzione della trasmissione in corso in un luogo specifico, premere il tasto Pausa/Riproduzione.
Se si desidera continuare la riproduzione della trasmissione da questa posizione, è sufficiente premere ancora una volta il pulsante Pausa/Riproduzione. A questo punto, si potrà guardare una trasmissione in diretta ridardata (TIMESHIFT), perché il programma effettivo continua ad essere registrato in background.

7.1.2 Registrazione TIMESHIFT

Se è necessario interrompere la visione del programma (ad esempio, arrivava una Telefonata), è sufficiente premere il tasto Pausa/Riproduzione per arrestare la riproduzione del programma e avviare contemporaneamente la registrazione del programma in corso.
Se si desidera continuare la riproduzione della trasmissione da questa posizione, è sufficiente premere ancora una volta il pulsante Pausa/Riproduzione. A questo punto, si potra guardare una trasmissione in diretta ridardata (TIMESHIFT), perché il programma effettivo continua ad essere registrato in background.

7.1.3 Arresto manuale della registrazione

Innanzitutto selezionare la registrazione da arrestare, prendo il Navigatore con OK, selezionare Registrazione con tasti freccia e confermare con OK.
A quello punto, premere il tasto Stop. Appare quando la richiesta "Si desidera salvare o cancellare la registrazione?"

Selezionare Salva con i tasti freccia su/giù, per memorizzare la registrazione sul disco fisso o Rifiuta, per non memorizzare il programma.
Premere OK per confermare la scelta.

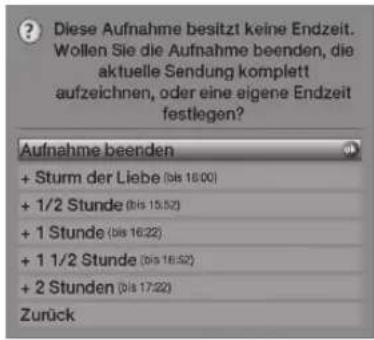

7.1.4 Arresto automatico della registrazione

Premere il tasto registra.

Verrà visualizzata una finestra a comparna, con l'élenco delle funzioni disponibili.

Selezionare la riga che riporta l'azione voluta con i tasti freccia su/giu, ad es. +1 ora e confermare con OK.

La televisione registrarà il/i programma/i selezionato/i

per il tempo specificato e quando arresterà automaticamente la registrazione.

7.1.5 Registrazioni programmate

Questa funzione accenderà e spegnerà il teilevisore in relazione alla trasmissione selezionata, per registrarla sul disco fisso, ad esempio durante le assenze.

Il timer è programmabile automaticamente o manually con la funzione „SFI+".

7.2 Riproduzione

É possibile accedere alla registrazione su disco fissotramite il disco fisso o il Navigatore PVR.

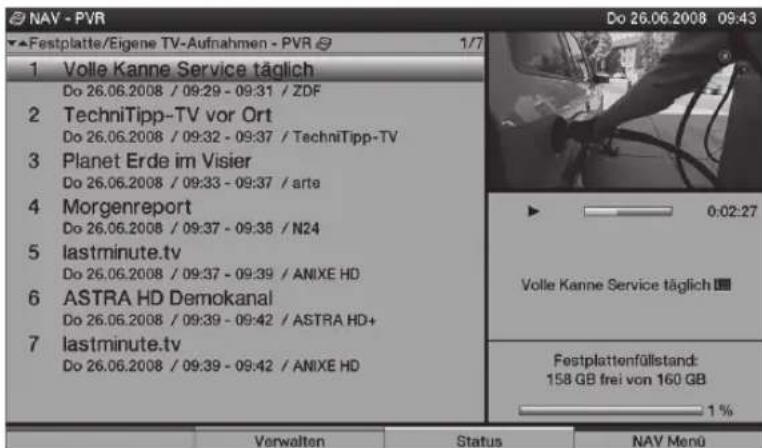

7.2.1 Riproduzione di registrazioni su hard disk

Richiamare il Navigatore PVR premendo innanzitutto OK e poi il tasto di controllo verde.

Utilizzare i tasti freccia su/giù per selezionare la registrazione da riproduire.

Premere OK per avviare la riproduzione.

Appare brevamente l'infobox che riporta il tempo totale e l'attuale posizione della registrazione,或者其他 informazioni consuete.

7.2.2 Pausa / fermo imagine

Se si desidera arrestare la riproduzione della registrazione (fermo imagine), premere il tasto Pausa/ Riproduzione durante la riproduzione. L'insertimento Pausa II viene visualizzato.
Premere ora una volta il tasting Pausa/Riproduzione per riavviare la riproduzione dallo stesso punto.

7.2.3 Avanzamento e riawolgimento veloce

Il videoregistratore personale è dotato di una funzione di avanzamento e riavolgimento rapido, che consente di raggiungere un punto specifico della registrazione.

Premere rispettivamente il tasting Avanzamento veloc e Riavvolgimento veloce durante la riproduzione. Appare rispettivamente Avanzamento veloce o Riavvolgimento veloce Ora la registrazione sare riprodotto a velocità 4 x (quadrupla) nella direzione selezionata.
Premendo di nuovo rispettovamente il tasto Avanzamento veloce o Riavvolgimento veloce si aumento la velocità a 16 volte. Ora appeare rispettovamente Avanzamento veloce o Riavvolgimento veloce
Premendo di nuovo rispettovamente il tasto Avanzamento veloce o Riavvolgimento veloce si aumento la velocità a 64 volte. Appare rispettovamente Avanzamento veloce o Riavvolgimento veloce
É possibile saltare in avanti o indietro in frazioni da 10 minuti premendo di nuovo il tasto di controllo Avanzamento veloce o Riavvolgimento veloce.
Dopo aver trovato il punto voluto della registrazione, premere il tasto di controllo Pausa/Riproduzione per tornare al funzionamento standard della riproduzione.

7.2.4 Arresto di riproduzione

Premere il tasto di controllo Stop per uscire alla modalità di riproduzione. La riproduzione è terminata e la TV torna al funzionamento standard. Tuttavia, la TV conserva memoria del punto di registrazione in cui è stata terminata la riproduzione. Il ricevitore tornerà automaticamente in quel punto prima di riavviare la riproduzione di但这a registrazione.

Il dispositivo riporta il marchio CE ed è conforme a tutti gli standard obbligatori dell'Unione europea.

Soggetto a modifiche ed errori di stampa. Versione 09/04 La duplicazione e la copia è consentita solo previo consenso dell'editore.

HDTV 32, HDTV 32 Plus, HDTV 40, HDTV 40 Plus, HDTV 46 e TechniSato nomo marchi commerciali registrati di

Linea Telefonica di assistenza tecnica

0049 180/5005-907*

*0.14 EUR/Min.ulla rete terrestre di Deutschen Telekom AG.

Le tariffe per le chiamate da cellulare e internazionali possono essere diverse.

6.4.1 Nlaio nnpoopoi

6.13 Programmagids "SFI+
