MANUALE UTENTE Mobicool X25DC DOMETIC

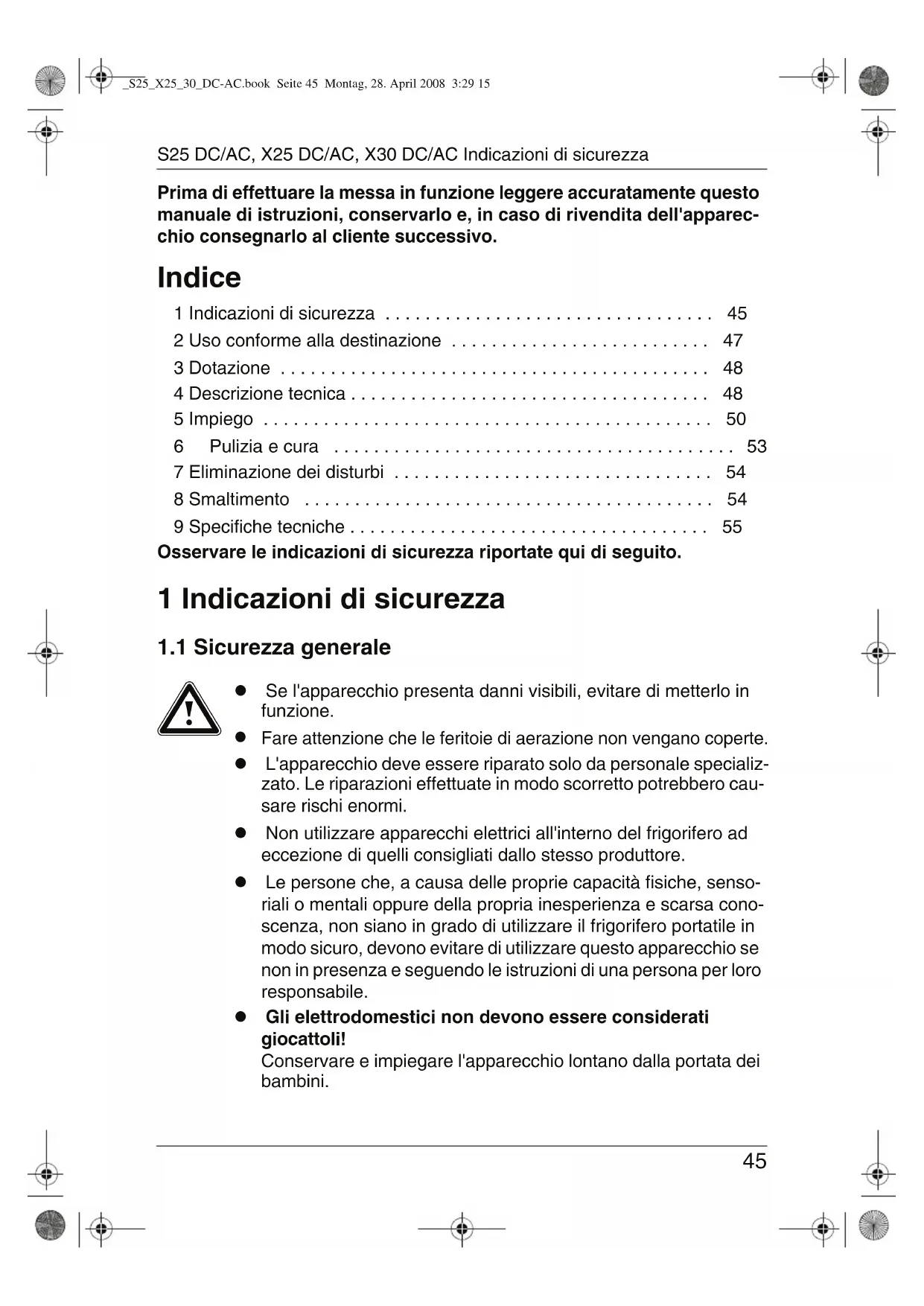

1.1 Sicurezza generale

z Se l'apparecchio presenta danni visibili, evitare di metterlo in funzione.

Fare attenzione che le feritoie di aerazione non vengano coperte. z L'apparecchio deve essere riparato solo da personale specializ- zato. Le riparazioni effettuate in modo scorretto potrebbero cau- sare rischi enormi. z Non utilizzare apparecchi elettrici all'interno del frigorifero ad eccezione di quelli consigliati dallo stesso produttore. z Le persone che, a causa delle proprie capacità fisiche, senso- riali o mentali oppure della propria inesperienza e scarsa cono- scenza, non siano in grado di utilizzare il frigorifero portatile in modo sicuro, devono evitare di utilizzare questo apparecchio se non in presenza e seguendo le istruzioni di una persona per loro responsabile. z Gli elettrodomestici non devono essere considerati giocattoli! Conservare e impiegare l'apparecchio lontano dalla portata dei bambini. _S25_X25_30_DC-AC.book Seite 45 Montag, 28. April 2008 3:29 15Indicazioni di sicurezza S25 DC/AC, X25 DC/AC, X30 DC/AC

z Sorvegliare i bambini per evitare che non giochino con l'appa- recchio. z I prodotti alimentari possono essere conservati solo nelle con- fezioni originali o in contenitori adeguati. z Il frigorifero non è adatto per il trasporto di sostanze corrosive o solventi!

z Collegare l'apparecchio solo nel modo seguente: – mediante il cavo di allacciamento da 220-240 V compreso nella fornitura ad una rete di alimentazione in corrente alter- nata da 220-240 V – mediante il cavo di allacciamento a 12 V compreso nella for- nitura ad una presa di corrente da 12 V. z Non estrarre mai la spina dall'accendisigari oppure dalla presa tirando il cavo di allacciamento. z Se il cavo di allacciamento è danneggiato, deve essere sostitu- ito con un cavo dello stesso tipo e con le stesse specifiche. z Staccare il cavo di allacciamento – prima di effettuare la pulizia e la cura – dopo ogni utilizzo z Per imbarcazioni: con il collegamento alla rete fare sempre in modo che l'alimentazione elettrica sia sempre controllata da un interruttore differenziale! Pericolo di morte! z Staccare il frigorifero e le altre utenze dalla batteria prima di col- legare il caricabatterie rapido! z Confrontare i dati della tensione riportati sulla targhetta con quelli delle prese e degli attacchi disponibili.

1.2 Sicurezza durante il funzionamento

z Prima della messa in funzione assicurarsi che la linea di alimen- tazione e la spina siano asciutte. z Non collocare l'apparecchio nelle vicinanze di fiamme libere o altre fonti di calore (riscaldamento, intensa esposizione ai raggi solari, forni a gas ecc.). z Attenzione pericolo di surriscaldamento! Assicurarsi che il calore generato durante il funzionamento sfiati sufficientemente. Assicurarsi che la distanza fra l'apparecchio e le pareti o altri oggetti sia tale che l'aria possa circolare libera- mente. _S25_X25_30_DC-AC.book Seite 46 Montag, 28. April 2008 3:29 15S25 DC/AC, X25 DC/AC, X30 DC/AC Uso conforme alla destinazione

z Non versare nessun tipo di liquido o ghiaccio nel contenitore in- terno. z Non immergere mai l'apparecchio in acqua. z Proteggere l'apparecchio e i cavi dal caldo e dall'umidità. z Non toccare mai i cavi nudi a mani nude. Questo vale soprattut- to per il funzionamento con rete di alimentazione in corrente al- ternata: Pericolo di morte! z Il produttore declina ogni responsabilità per danni risultanti da un uso non conforme alla destinazione o da un impiego scorretto. 2 Uso conforme alla destinazione Il frigorifero è adatto per raffreddare generi alimentari. Se l'apparecchio è dotato dell'equipaggiamento supplementare “Riscal- damento”, è anche possibile scaldare o mantenere caldi gli alimenti. Con l'interruttore è possibile passare dal modo riscaldamento al modo raffredda- mento. L'apparecchio è stato ideato per il funzionamento con una presa di rete di bordo da 12 V CC di un auto (accendisigari), di una barca o di un camper op- pure con una rete di alimentazione in corrente alternata da 220-240 V. L’apparecchio è adatto anche per il campeggio. L'apparecchio non deve essere esposto a pioggia. Può essere utilizzato come frigorifero portatile o come frigorifero fisso.

Attenzione! Qualora si debbano raffreddare medicinali, controllare se l'appa- recchio dispone di una potenza frigorifera in grado di soddisfare i requisiti dei rispettivi farmaci. _S25_X25_30_DC-AC.book Seite 47 Montag, 28. April 2008 3:29 15Dotazione S25 DC/AC, X25 DC/AC, X30 DC/AC

3Dotazione Inoltre, nei modelli provvisti di equipaggiamento supplementare “coperchio isolante” : 4 Descrizione tecnica L'apparecchio si adatta anche ad essere utilizzato come frigorifero portatile. Può raffreddare e mantenere freddi prodotti fino a un max. di 16 °C (S25) o 20 °C (X25/X30) al di sotto della temperatura ambiente oppure riscaldarli. Il raffreddamento viene generato mediante un sistema refrigerante detto di Peltier privo di CFC, resistente all'usura e completo di ventola per asportare il calore. S25 Tasche esterne supplementari servono come ulteriore spazio portaoggetti. Non dimenticare che gli oggetti ivi conservati non vengono raffreddati. Quantità Denominazione 1 A, pagina 3 1 frigorifero 2 1, pagina 4 1 cavo di allacciamento per collegamento da 12 V CC 2 2, pagina 4 1 cavo di allacciamento per collegamento da 220-240 V CA Pos. in 1, pagina 3 Quantità Denominazione B 1 coperchio isolante _S25_X25_30_DC-AC.book Seite 48 Montag, 28. April 2008 3:29 15S25 DC/AC, X25 DC/AC, X30 DC/AC Descrizione tecnica

4.1 Equipaggiamento supplementare possibile

Questo apparecchio è disponibile in diversi modelli. Il presente modello può quindi essere provvisto dei seguenti equipaggiamenti supplementari: z Riscaldamento È possibile riscaldare o mantenere caldo il contenuto del frigorifero por- tatile fino ad un max. di 65 °C. z ABS (protezione batteria attivabile) Un dispositivo di controllo automatico della batteria inseribile, integrato nell'apparecchio, protegge la batteria del veicolo da uno scaricamento eccessivo (vedi capitolo “Utilizzo del dispositivo di controllo automatico della batteria” a pagina 51). z Coperchio isolante Coperchio isolante come alternativa di trasporto al coperchio del frigori- fero (non adatto per il raffreddamento)

4.2 Descrizione dell'apparecchio

S25 X25/30 Pos. in 1, pagina 3 Denominazione 1Tracolla 2 Feritoie di aerazione 3 Pannello di controllo (Solo nei modelli provvisti di equipaggiamento supple- mentare “Riscaldamento” oppure “ABS”) 4 Manico Pos. in 1, pagina 3 Denominazione 1 Manico 2 Feritoie di aerazione 3 Pannello di controllo (Solo nei modelli provvisti di equipaggiamento supple- mentare “Riscaldamento” oppure “ABS”) _S25_X25_30_DC-AC.book Seite 49 Montag, 28. April 2008 3:29 15Impiego S25 DC/AC, X25 DC/AC, X30 DC/AC

Nota Per motivi igienici, prima della messa in funzione iniziale del frigo- rifero, pulirne l'interno e l'esterno con un panno umido (vedi anche capitolo “Pulizia e cura” a pagina 53).

5.1 Suggerimenti per risparmiare energia

z Scegliere un luogo di impiego ben aerato e riparato dai raggi solari. z Prima di immagazzinare cibi caldi nell'apparecchio, lasciarli prima raffred- dare. z Non aprire il frigorifero più spesso del necessario! z Non lasciare il coperchio aperto più del necessario! z Pulire la guarnizione del coperchio ad intervalli regolari.

5.2 Impiego del frigorifero

Attenzione! S25: sollevare il frigorifero solo utilizzando l'impugnatura e non con la tracolla. Pericolo di ribaltamento.

Attenzione! Durante il carico e lo scarico il coperchio del frigorifero portatile deve essere sempre assicurato con il bloccaggio. Se il coperchio viene aperto completamente senza protezione, il frigorifero può ro- vesciarsi.

Nota Quando il manico è rovesciato all'indietro o quando viene traspor- tato il frigorifero, il coperchio è chiuso. È possibile aprire il coper- chio solo se il manico è rovesciato in avanti.

Nota Anche questo frigorifero, come tutti gli altri, deve essere perfetta- mente aerato, in modo tale che il calore generato possa fuoriuscire; in caso contrario non viene garantito un funzionamento corretto. ➤ Collocare il frigorifero su una base stabile. ➤ Collegare il cavo di allacciamento da 12 V (2 1, pagina 4) all'accendi- sigari oppure alla presa da 12 V del veicolo _S25_X25_30_DC-AC.book Seite 50 Montag, 28. April 2008 3:29 15S25 DC/AC, X25 DC/AC, X30 DC/AC Impiego

oppure... ➤ Inserire il cavo di allacciamento da 220-240 V (2 2, pagina 4) nella presa a tensione alternata e collegarlo alla rete di alimentazione in corrente al- ternata da 220-240 V. Spegnere il dispositivo di controllo automatico della batteria (3 2, pagina 4, equipaggiamento supplementare “ABS”) (posizione “OFF”). ➤ Solo nei modelli provvisti di equipaggiamento supplementare “Ri- scaldamento”: per accendere il frigorifero portatile, spingere l'interrutto- re (3 3, pagina 4) del pannello di controllo sulla posizione “COLD” (raffreddamento) oppure su “HOT” (riscaldamento).

Nota Chiudere ermeticamente il frigorifero richiudendo il coperchio ener- gicamente. ✓ Le spie di funzionamento del pannello di controllo indicano il modo ope- rativo: ✓ il vano interno del frigorifero inizia a raffreddarsi o a scaldarsi.

Attenzione! Assicurarsi che nel frigorifero si trovino solo oggetti o prodotti che possono essere raffreddati alla temperatura selezionata. ➤ Quando il frigorifero viene spento per un periodo prolungato, – portare l'interruttore (4 3, pagina 4) in posizione “OFF” (solo equi- paggiamento supplementare “Riscaldamento”), – estrarre il cavo di allacciamento.

5.3 Utilizzo del dispositivo di controllo automatico

della batteria (solo per i modelli provvisti di equipaggiamento supplementare “ABS”)

Attenzione! Se il frigorifero portatile viene fatto funzionare con un'alimentazione in corrente alternata da 220-240 V, spegnere il dispositivo di con- trollo automatico della batteria. Spia di funzionamento Modo operativo verde (4 1, pagina 4) Raffreddamento rosso (4 2, pagina 4) Riscaldamento _S25_X25_30_DC-AC.book Seite 51 Montag, 28. April 2008 3:29 15Impiego S25 DC/AC, X25 DC/AC, X30 DC/AC

➤ Per accendere il dispositivo di controllo automatico della batteria, spinge- re l'interruttore (3 2, pagina 4) sul pannello di controllo nella posizione “ON”. ✓ Il LED rosso (3 1, pagina 4) sul pannello di controllo indica lo stato del dispositivo di controllo automatico della batteria: ➤ Per spegnere il dispositivo di controllo automatico della batteria, spingere l'interruttore (3 2, pagina 4) sul pannello di controllo nella posizione “OFF”.

5.4 Sostituzione del coperchio isolante

(solo per i modelli provvisti di equipaggiamento supplementare “Coperchio isolante”) È possibile utilizzare un coperchio isolante come alternativa di trasporto al coperchio del frigorifero. ➤ Rovesciare il manico del frigorifero in avanti. ➤ Aprire il coperchio finché si trova in posizione perpendicolare e sollevarlo. ➤ Inserire il coperchio isolante con i naselli di guida nelle feritoie del frigori- fero.

Nota Tenere presente che il coperchio serve solo per mantenere freddi gli alimenti e non come raffreddamento attivo. Spia di funzionamento Modo operativo Il LED è acceso La tensione di accensione (13,1 V ± 0,2 V) è dispo- nibile e il frigorifero portatile è in funzione. Il LED lampeggia La tensione di interruzione (11,7 V ± 0,2 V) è stata raggiunta e il dispositivo di controllo automatico della batteria ha spento il frigorifero. _S25_X25_30_DC-AC.book Seite 52 Montag, 28. April 2008 3:29 15S25 DC/AC, X25 DC/AC, X30 DC/AC Pulizia e cura

Nota Se il frigorifero viene collegato all’accendisigari del veicolo, fare at- tenzione se è necessario inserire l’accensione per alimentare l’ap- parecchio con la corrente. 6 Pulizia e cura

Attenzione! Prima di effettuare la pulizia del frigorifero estrarre il cavo di allac- ciamento dalla presa o dall'accendisigari.

Attenzione! Non lavare mai il frigorifero sotto acqua corrente e non immergerlo in acqua per risciacquarlo.

Attenzione! Per la pulizia non impiegare detergenti corrosivi oppure oggetti ru- vidi, perché potrebbero danneggiare il frigorifero. ➤ Pulire l'interno e l'esterno dell'apparecchio di tanto in tanto con un panno umido. _S25_X25_30_DC-AC.book Seite 53 Montag, 28. April 2008 3:29 15Eliminazione dei disturbi S25 DC/AC, X25 DC/AC, X30 DC/AC

7 Eliminazione dei disturbi 8 Smaltimento ➤ Raccogliere il materiale di imballaggio possibilmente negli appositi conte- nitori di riciclaggio. Quando l'apparecchio viene messo fuori servizio definitivamente, informarsi al centro di riciclaggio più vicino, oppure presso il proprio rivenditore specializzato, sulle prescrizioni adeguate concernenti lo smaltimento. Disturbo Possibile causa Proposta di soluzione Il frigorifero non funziona (la spina è inserita, il LED (equipaggiamento supple- mentare) non è acceso). Nella presa da 12 volt (accendisi- gari) del veicolo non c'è tensione. Nella maggior parte dei veicoli è neces- sario che l'interruttore di accensione sia inserito perché all'accendisigari possa arrivare tensione. Nella presa di ten- sione alternata non c'è tensione. Provare a collegare l'apparecchio ad un'altra presa. Il frigorifero non raffredda (la spina è inserita nella presa, il LED (4 1, pagina 4, equi- paggiamento supplemen- tare) è acceso). La ventola interna o l'elemento raffred- dante è guasta/o. I lavori di riparazione devono essere effettuati solo da un Punto Assistenza Clienti autorizzato. Il frigorifero non riscalda (la spina è inserita nella presa, il LED (4 2, pagina 4, equi- paggiamento supplemen- tare) è acceso). La ventola interna o l'elemento raffred- dante è guasta/o. I lavori di riparazione devono essere effettuati solo da un Punto Assistenza Clienti autorizzato. Funzionamento con collega- mento alla presa da 12 V (accendisigari): L'accensione è inserita e il frigorifero non funziona. Estrarre la spina dalla presa ed eseguire le seguenti veri- fiche. La presa dell'accen- disigari è sporca. Questo provoca un contatto elettrico sba- gliato. Se la spina del vostro frigorifero inse- rita nella presa dell'accendisigari è diventata molto calda, significa che è necessario pulire la presa o che la spina probabilmente non è montata in modo corretto. Il fusibile della spina da 12 V è bruciato. Sostituire il fusibile (5 A) della spina da 12 V (5 1, pagina 4). Il fusibile del veicolo è bruciato. Sostituire il fusibile del veicolo della presa da 12 V (solitamente di 15 A); (osservare inoltre le istruzioni per il fun- zionamento del vostro veicolo). _S25_X25_30_DC-AC.book Seite 54 Montag, 28. April 2008 3:29 15S25 DC/AC, X25 DC/AC, X30 DC/AC Specifiche tecniche

9 Specifiche tecniche Si riservano al progresso tecnico la realizzazione di versioni successive e modifiche dell'apparecchio, nonché variazioni nella consegna. S25 DC/AC X25 DC/AC X30 DC/AC Capacità lorda: 24 litri 24 litri 28 litri Tensione di allacciamento: 12 V CC 220-240 V CA, ~50 Hz Potenza assorbita: CC: raffreddamento: 37 W, riscaldamento: 34 W CA: raffreddamento: 36 W, riscaldamento: 32 W Capacità di raffreddamento: max. 16 °C max. 20 °C al di sotto della temperatura ambiente Equipaggiamento supplementare per il riscaldamento Capacità di riscaldamento: ca. 65 °C temperatura interna Peso: 3,9 kg 4,9 kg 5,3 kg Certificati di controllo: _S25_X25_30_DC-AC.book Seite 55 Montag, 28. April 2008 3:29 15Veiligheidsinstructies S25 DC/AC, X25 DC/AC, X30 DC/AC
