MANUALE UTENTE CombiCool ACX3 30 DOMETIC
IT Frigorifero ad assorbimento
Istruzioni per l'uso ..... 112
Absorptie-koelbox

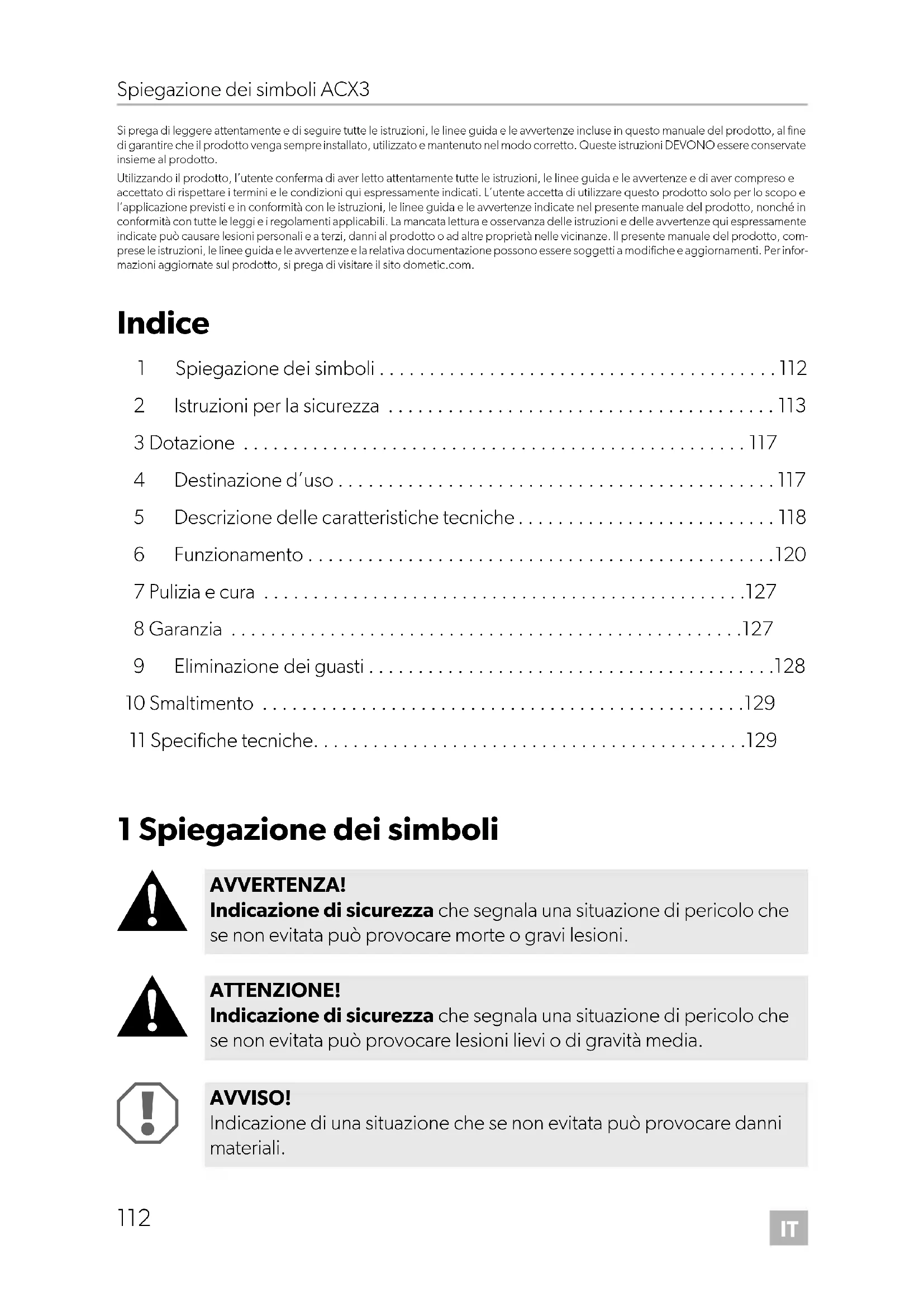

Si prega di leggere attentamente e di seguire tutte le istruzioni, le linee guida e le avvertenze incluse in questo manuale del prodotto, al fine di garantire che il prodotto venga sempre installato, utilizzato e mantenuto nel modo corretto. Queste istruzioni DEVONO essere conservate insieme al prodotto.
Utilizzando il prodotto, l'utente conferma di aver letto attentamente tutte le istruzioni, le linee guida e le avvertenze e di aver compreso e accettato di rispettare i termini e le condizioni qui espressamente indicati. L'utente accetta di utilizzare questo prodotto solo per lo scopo e l'applicazione previsti e in conformità con le istruzioni, le linee guida e le avvertenze indicate nel presente manuale del prodotto, nonché in conformità con tutte le leggi e i regolamenti applicabili. La mancata lettura e osservanza delle istruzioni e delle avvertenze qui espressamente indicate può causare lesioni personali e a terzi, danni al prodotto o ad altre proprietà nelle vicinanze. Il presente manuale del prodotto, comprese le istruzioni, le linee guida e le avvertenze e la relativa documentazione possono essere soggetti a modifiche e aggiornamenti. Per informazioni aggiornate sul prodotto, si prega di visitare il sito dometic.com.
Indice
1 Spiegazione dei simboli....112
2 Istruzioni per la sicurezza 113
3 Dotazione ..... 117
4 Destinazione d'uso....117
5 Descrizione delle caratteristiche tecniche ..... 118
6 Funzionamento....120
7 Pulizia e cura .....127
8 Garanzia 127
9 Eliminazione dei guasti .....128
10 Smaltimento .....129
11 Specifiche tecniche....129
1 Spiegazione dei simboli
AVVERTENZA!
Indicazione di sicurezza che segnala una situazione di pericolo che se non evitata può provocare morte o gravi lesioni.
ATTENZIONE!
Indicazione di sicurezza che segnala una situazione di pericolo che se non evitata può provocare lesioni lievi o di gravità media.
AVVISO!
Indicazione di una situazione che se non evitata può provocare danni materiali.
NOTA
Informazioni integranti relative all'impiego del prodotto.
2 Istruzioni per la sicurezza
2.1 Sicurezza generale
AVVERTENZA! La mancata osservanza di queste avvertenze potrebbe causare la morte o lesioni gravi.
Pericolo di scosse elettriche
- Non mettere in funzione il frigorifero se presenta danni visibili.
- Per evitare possibili pericoli legati alla sicurezza, se il cavo di alimentazione del presente frigorifero è danneggiato deve essere sostituito dal produttore, da un tecnico del servizio di assistenza oppure da personale ugualmente qualificato.
- Questo frigorifero può essere riparato solo da personale qualificato. Riparazioni eseguite non correttamente possono creare considerevoli rischi.
Pericolo di incendio
- Durante il posizionamento dell'apparecchio, assicurarsi che il cavo di alimentazione non venga bloccato o danneggiato.
- Non collocare prese multiple portatili o alimentatori portatili sul retro dell'apparecchio.
Pericolo per la salute
- In caso di danneggiamento del circuito di raffreddamento (odore di ammoniaca):
- Spegnere l'apparecchio.
-
Evitare fiamme libere e scintille.
– Aerare bene l'ambiente. -
Non aprire mai il gruppo di assorbimento perché è sotto alta pressione e, se aperto, può causare lesioni.
- Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali o da persone inesperte o prive di conoscenze specifiche solo se sorve-gliate o preventivamente istruite sull'impiego dell'apparecchio in sicurezza e se informate dei pericoli legati al prodotto stesso.
-
I bambini non devono giocare con l'apparecchio.
-
La pulizia e la manutenzione non devono essere eseguite da bambini senza la presenza di un adulto.
- I bambini dai 3 agli 8 anni possono caricare e scaricare i frigoriferi portatili.
Pericolo di esplosione
- Non conservare nel frigorifero sostanze esplosive come ad es. bombolette spray con gas propellente infiammabile.
ATTENZIONE! La mancata osservanza di queste precauzioni potrebbe causare lesioni lievi o moderate.
Pericolo di scosse elettriche
- Prima della messa in funzione del frigorifero, assicurarsi che la rete di alimentazione e la spina siano asciutte.
- Scollegare il frigorifero dall'alimentazione elettrica
- prima di effettuare la pulizia e la cura
- e dopo ogni utilizzo
Pericolo per la salute
- Azionare il dispositivo solo in luoghi ben aerati.
- Azionare il dispositivo solo sotto il controllo dell'utente.
- Azionare il dispositivo sempre e unicamente con una sola fonte di energia.
Per evitare la contaminazione degli alimenti, rispettare le seguenti istruzioni:
- Accertarsi che la capacità di raffreddamento del frigorifero sia adatta agli alimenti da refrigerare.
- I generi alimentari possono essere conservati solo nelle confezioni originali o in contenitori adatti.
- L'apertura prolungata del frigorifero può causare un significativo aumento della temperatura nei vani dell'apparecchio.
- Pulire regolarmente le superfici che vengono a contatto con gli alimenti e i sistemi di scarico accessibili.
- Se l'apparecchio viene lasciato vuoto per lunghi periodi:
- Spegnere l'apparecchio.
- Sbrinare l'apparecchio.
– Pulire e asciugare l'apparecchio. - Lasciare il coperchio aperto per evitare lo sviluppo di muffe all'interno dell'apparecchio.
AVVISO! Rischio di danni
- Confrontare i dati della tensione riportati sulla targhetta con quelli delle prese e degli attacchi disponibili.
- Collegare il frigorifero solo nel modo seguente:
– con il cavo di collegamento della corrente continua a una rete di corrente continua nel veicolo.
- oppure collegando il cavo di collegamento CA alla rete di alimentazione in corrente alternata.
- Non estrarre mai la spina dalla presa tirando il cavo.
- Se il frigorifero portatile è collegato a un presa di corrente continua: staccare il frigorifero e le altre utenze elettriche dalla batteria prima di collegare il caricabatterie rapido.
- Se il frigorifero portatile è collegato a un presa di corrente continua: staccare il frigorifero o spegnerlo quando il motore viene spento. Altrimenti la batteria si può scaricare.
- Il frigorifero non è adatto per il trasporto di materiale caustico o materiali contenenti solventi.
- L'isolamento del frigorifero contiene ciclopentano infiammabile e necessita di procedure speciali per lo smaltimento. Al termine del suo ciclo di vita consegnare il frigorifero portatile presso un centro di riciclaggio adatto.
- Non utilizzare apparecchi elettrici all'interno del frigorifero, a eccezione di quelli appositamente consigliati dallo stesso produttore.
- Non posizionare il frigorifero in prossimità di fiamme libere o di altre fonti di calore (radiatori, diretta esposizione ai raggi solari, forni a gas ecc.).
- Affinché il refrigerante possa circolare correttamente, il frigorifero portatile non deve superare un angolo di inclinazione di 3°. Posizionare il frigorifero portatile in orizzontale servendosi di una livella ad acqua.
- Fare attenzione che le aperture di aerazione non vengano coperte.
- Non versare nessun tipo di liquido o ghiaccio nel contenitore interno.
• Non immergere mai il frigorifero in acqua. - Proteggere il frigorifero portatile e il cavo dal caldo e dall'umidità.
- Non esporre il frigorifero portatile alla pioggia.
• Rischio di surriscaldamento!
Assicurarsi che sia sempre garantita una ventilazione sufficiente su tutti e quattro i lati del frigorifero. Mantenere l'area di ventilazione priva di oggetti che potrebbero limitare il flusso d'aria verso i componenti di raffreddamento.
Non collocare il frigorifero in scomparti chiusi o aree con flusso d'aria assente o minimo.
- Rispettare le distanze minime (fig. 1, pagina 3).
2.2 Sicurezza durante il funzionamento a gas
AVVERTENZA! La mancata osservanza di queste avvertenze potrebbe causare la morte o lesioni gravi.
Pericolo di esplosione
- Far funzionare l'apparecchio esclusivamente con la pressione indicata sulla targhetta. Utilizzare solo regolatori di pressione, a taratura fissa, conformi alle norme nazionali.
- Nel funzionamento a gas, l'apparecchio deve essere utilizzato esclusivamente all'aria aperta.
• Pericolo di soffocamento!
Il funzionamento del dispositivo con gas in un ambiente non aerato causa mancanza di ossigeno.
- Non utilizzare l'apparecchio in ambienti non aerati come stanze chiuse, tende da campeggio, veicoli, caravan, camper, navi, yacht, barche e cabine di autocarri.
- Non far mai funzionare l'apparecchio con il gas:
- nei distributori di benzina
- nei garage di parcheggio
- sui traghetti
- durante la guida
- Non mettere il dispositivo in prossimità di materiali infiammabili (carta, fogliame secco, prodotti tessili).
- Tenere lontani gli oggetti infiammabili dal bruciatore.
- Non usare mai fiamme libere per controllare eventuali difetti di tenuta dell'apparecchio.
- In caso di odore di gas:
- Chiudere il rubinetto di intercettazione dell'alimentazione del gas e la valvola della bombola.
- Non accendere nessun interruttore.
- Spegnere eventuali fiamme libere.
- Far verificare l'impianto a gas da un esperto autorizzato.
AVVISO! Rischio di danni
- Impiegare solo propano o butano (non metano).
2.3 Precauzioni di sicurezza per la manipolazione del gas liquido
AVVERTENZA!
- Dopo l'uso scollegare sempre la bombola di gas liquido.
- Conservare le bombole di gas liquido lontano da apparecchi di riscaldamento o di cottura e da altre fonti di luce o di calore, in un'area ben ventilata e fuori dalla portata dei bambini.
- Mai conservare le bombole di gas liquido in luoghi non aerati o al di sotto del livello del terreno (avvallamenti del terreno a forma di imbuto).
- Mai conservare le bombole di gas liquido in edifici come i garage.
- La conservazione al chiuso deve avvenire in modo conforme alle disposizioni nazionali.
- Non conservare le bombole di gas liquido su un lato.
- Tenere le bombole di gas liquido lontano dalla luce diretta del sole. La temperatura non deve superare i 50 °C.
3 D o t a z i o n e
- Frigorifero portatile ad assorbimento (indicato anche come frigorifero portatile)
- Bacinella con coperchio per la produzione di cubetti di ghiaccio
4 D e s t i n a z i
Il frigorifero portatile è adatto per raffreddare generi alimentari. Il frigorifero portatile non è destinato a raffreddare carne o pesce crudi.
Il frigorifero portatile può essere collegato a più di una fonte di energia. Il frigorifero portatile è progettato per il funzionamento con un'alimentazione da 12 V o 240 V.
Il frigorifero portatile con funzionamento a gas deve essere utilizzato solo all'aria aperta. Il frigorifero portatile con funzionamento elettrico può essere utilizzato anche in ambienti chiusi.
Il frigorifero portatile è anche adatto per:
- uso su veicoli
- uso mobile
Il frigorifero portatile non è adatto per:
- la conservazione di sostanze corrosive, caustiche o contenenti solventi
- il congelamento degli alimenti
Questo frigorifero portatile non è destinato a essere utilizzato come apparecchiatura da incasso.
Questo prodotto è adatto solo per l'uso e l'applicazione previsti in conformità con le presenti istruzioni.
Questo manuale fornisce le informazioni necessarie per la corretta installazione e/o il funzionamento del prodotto. Una cattiva installazione e/o un funzionamento o una manutenzione impropria comporteranno prestazioni insoddisfacenti e un possibile guasto.
Il produttore non si assume alcuna responsabilità per eventuali lesioni o danni al prodotto che derivino da:
- montaggio o collegamento non corretti, compresa la sovratensione
- manutenzione o uso non corretti di ricambi diversi da quelli originali forniti dal produttore
- modifiche al prodotto senza esplicita autorizzazione del produttore
- impiego per fini diversi rispetto a quelli descritti nel presente manuale
Dometic si riserva il diritto di modificare l'aspetto e le specifiche del prodotto.
5 Descrizione delle caratteristiche tecniche
Il frigorifero portatile è adatto per l'uso mobile. Può raffreddare o mantenere freddi alimenti fino a un massimo di 30 °C al di sotto della temperatura ambiente.
5.1 Collegamenti
| N. nellafig. 2, pagina 3, Descrizionefig. 3, pagina 4 |
| 1 Cavo di collegamento della corrente continua |
| 2 Cavo di collegamento della corrente alternata |
| 3 Elementi di comando |
| 4 Raccordo di collegamento del gas (solo ACX 3 30 e ACX 3 40) |
| 4 Cartuccia del gas (solo ACX 3 40G) |
| 5 Spioncino per controllo visivo della fiamma |
5.2 Elementi di comando
| N. nella fig. 4, pagina 4, Descrizione fig. 5, pagina 5 | |
| 1 Regolatore della capacità di raffreddamento (funzionamento CA) | |
| 2 | Regolatore della capacità di raffreddamento (funzionamento a gas) |
| 3 Pulsante di accensione | |
Se il frigorifero portatile è collegato alla rete di alimentazione alternata, la capacità di raffreddamento richiesta viene regolata con il regolatore della capacità di raffreddamento per il funzionamento a corrente alternata (1).
▶ Per aumentare la capacità di raffreddamento, ruotare il regolatore della capacità di raffreddamento (1) in senso orario.
Per ottenere la capacità di raffreddamento massima, ruotare il regolatore della capacità di raffreddamento (1) in senso orario fino all'arresto.
▶ Per ridurre la capacità di raffreddamento, ruotare il regolatore della capacità di raffreddamento (1) in senso antiorario.
Per disattivare il frigorifero portatile, ruotare il regolatore della capacità di raffreddamento (1) in senso antiorario fino all'arresto.
Se il frigorifero portatile è collegato alla presa di corrente continua, la capacità di raffreddamento non può essere regolata.
Se il frigorifero portatile funziona a gas, la capacità di raffreddamento richiesta viene regolata con il regolatore della capacità di raffreddamento per il funzionamento a gas (2).
▶ Per aumentare la capacità di raffreddamento, ruotare il regolatore della capacità di raffreddamento (2) in senso orario.
Per raggiungere la capacità di raffreddamento massima, ruotare il regolatore della capacità di raffreddamento (2) al livello massimo.
Per ridurre la capacità di raffreddamento, ruotare il regolatore della capacità di raffreddamento (2) in senso antiorario.
Per disattivare il frigorifero portatile, ruotare il regolatore della capacità di raffreddamento (2) in senso antiorario fino all'arresto.
6 F u n z i o n a n
AVVISO! Rischio di danni
- Assicurarsi che nel frigorifero si trovino solo oggetti o prodotti che possono essere raffreddati alla temperatura selezionata.
- Prestare attenzione a non raffreddare eccessivamente bevande o vivande liquide conservate in contenitori di vetro. I liquidi si dilatano se congelati e provocano la rottura dei contenitori di vetro.
- Assicurarsi che il frigo container sia ben ventilato e che tutto il calore creato possa essere dissipato. Altrimenti non può essere assicurato un funzionamento corretto. In particolare, fare attenzione che le aperture di aerazione non vengano coperte.
NOTA
- Iniziare a raffreddare il frigorifero portatile circa 24 ore prima di partire per il viaggio, allacciandolo alla rete o al gas. In questo modo è possibile ottenere più rapidamente la capacità di raffreddamento desiderata sul luogo di utilizzo.
- La capacità di raffreddamento può essere influenzata:
– dalla temperatura ambiente - dalla quantità di alimenti da conservare
- dalla frequenza dell'apertura del coperchio
- Se il frigorifero portatile è stato raffreddato a lungo, al suo interno possono formarsi alcune gocce d'acqua. Questo è normale poiché l'umidità dell'aria si condensa in gocce d'acqua se la temperatura all'interno del frigorifero si abbassa. Il frigorifero portatile non è guasto. Pulire se necessario con un panno asciutto.
Per motivi igienici, prima della messa in funzione iniziale di un frigorifero portatile nuovo, pulirne l'interno e l'esterno con un panno umido (vedi anche capitolo "Pulizia e cura" a pagina 127).
▶ Per aprire la copertura per gli elementi di comando (fig. 2 3, pagina 3 e fig. 3 3, pagina 4), premere sulla stessa.
Per chiudere la copertura per gli elementi di comando (fig. 2 3, pagina 3 e fig. 3 3, pagina 4), premerla verso il coperchio fino all'arresto.
Riempire prima la base del frigorifero portatile quando si ripongono al suo interno bevande e simili.
6.1 Conservazione degli alimenti
Per evitare spreco di cibo, considerare quanto segue:
- Ridurre al minimo le variazioni di temperatura. Aprire il frigorifero portatile solo se necessario e per il tempo necessario. Conservare gli alimenti in modo che l'aria possa continuare a circolare bene.
- Regolare la temperatura in base alla quantità e al tipo di alimenti.
- Gli alimenti possono facilmente assorbire o rilasciare odori o sapori. Conservare sempre gli alimenti coperti o chiusi in contenitori/bottiglie.
6.2 Risparmio energetico
- Scegliere un luogo di sosta ben aerato e riparato dai raggi solari.
- Lasciare raffreddare i cibi caldi prima di metterli nel frigorifero portatile per congelarli.
- Non aprire il frigorifero più spesso del necessario.
- Non lasciare il frigorifero portatile aperto più a lungo del necessario.
- Se il frigorifero portatile ha un cestino: per un consumo energetico ottimale, posizionare il cestino in base alla sua posizione al momento della consegna.
- Controllare regolarmente che la guarnizione del coperchio aderisca bene.
6.3 Impiego del frigorifero portatile con corrente continua
Procedere come segue (fig. 6, pagina 5):
- Collocare il frigorifero portatile su una base piana e stabile.
- Collegare il cavo di collegamento della corrente continua (fig. 2 1, pagina 3 e fig. 3 1, pagina 4) alla presa di corrente continua del veicolo.
√ Il frigorifero portatile inizia a raffreddare l'interno.
▶ Per spegnere il frigorifero, estrarre il cavo di collegamento per corrente continua.
6.4 Collegamento all'alimentazione del veicolo
NOTA
Se il frigorifero portatile viene collegato all'alimentazione del veicolo, assicurarsi di inserire l'accensione per alimentarlo con la corrente.
6.5 Utilizzare il frigorifero nella modalità CA
Procedere come segue (fig. 7, pagina 6):
- Collocare il frigorifero portatile su una base piana e stabile.
- Collegare il cavo di collegamento della corrente alternata (fig. 2 2, pagina 3 e fig. 3 2, pagina 4) alla rete di alimentazione in corrente alternata.
- Ruotare il regolatore della capacità di raffreddamento (fig. 4 1, pagina 4 e fig. 5 1, pagina 5) nella posizione desiderata.
√ Il frigorifero portatile inizia a raffreddare l'interno.
6.6 Collegamento del frigorifero portatile all'alimentazione del gas
AVVERTENZA!
- Impiegare solo tubi flessibili autorizzati (DIN 4815, parte 2) con una lunghezza massima di 1,5 m.
- Il frigorifero portatile deve essere azionato solo con tubi flessibili tecnicamente intatti.
- Sostituire il tubo flessibile quando è poroso o quando le condizioni nazionali lo richiedono.
AVVISO!
- Impiegare solo bombole di gas propano o butano (non metano, né gas di città) con valvola di riduzione della pressione certificata e con un cappuccio appropriato. Confrontare i dati della pressione riportati sulla targhetta con quelli indicati sul regolatore di pressione della bombola di gas propano o butano.
- Attenersi ai valori di pressione consentiti dal rispettivo Paese di appartenenza. Impiegare un regolatore di pressione, a regolazione fissa, con certificazione DIN-DVGW.
– Per la Germania vale: DIN EN 16129.
- Per l'Europa valgono: EN 732, EN 521 e EN 437:2019-04.
Collegamento del frigorifero portatile a una presa di collegamento del gas esterna (ACX 3 30 e ACX 3 40)
AVVERTENZA!
Il frigorifero portatile deve poter essere bloccato separatamente mediante un dispositivo di blocco nel tubo del gas. Il dispositivo di blocco deve essere facilmente accessibile.
Procedere come segue (fig. 8, pagina 6):
- Eseguire un controllo visivo del tubo flessibile (per verificare che non siano presenti crepe, alterazioni, danni).
AVVERTENZA!
Sostituire il tubo flessibile quando è poroso o quando le condizioni nazionali lo richiedono.
-
Collocare il frigorifero portatile su una base piana e stabile.
-
Collegare il tubo flessibile al raccordo di collegamento del gas del frigorifero portatile.
Utilizzare a questo scopo due chiavi fisse con aperture di 13 mm e 17 mm.
- Assicurarsi che
- il tubo flessibile non sia schiacciato o attorcigliato
- e si trovi a una distanza di sicurezza dal bruciatore
-
Estrarre il tappo di protezione dal giunto di allacciamento di sicurezza del raccordo del gas.
-
Premere la boccola del tubo flessibile nel giunto di allacciamento di sicurezza finché non si innesta con uno scatto udibile.
-
Aprire la valvola sul giunto di allacciamento di sicurezza.
-
Aprire la valvola della bombola o del serbatoio del gas.
AVVERTENZA!
Non controllare mai la tenuta in presenza di fiamme libere o in prossimità di fonti di accensione.
- Controllare se tutti i collegamenti sono a tenuta utilizzando uno spray rilevatore di perdite.
I punti di collegamento sono ermetici se non si formano bolle.
Scollegamento del radiatore dall'alimentazione del gas esterna (ACX3 30 e ACX3 40)
- Chiudere la valvola del raccordo di sicurezza del gas.
- Staccare il tubo flessibile spingendo la boccola verso la maniglia della valvola.
- Inserire il tappo di protezione sul giunto di allacciamento di sicurezza.
- Ruotare il regolatore del livello di raffreddamento (fig. 4 2, pagina 4 e fig. 5 2, pagina 5) in senso antiorario fino all'arresto (posizione "O").
Collegamento del frigorifero portatile a una bombola del gas (ACX3 30 e ACX3 40)
Osservare le seguenti categorie nazionali specifiche per tipo di gas e pressione del gas:
| Paese Categorie dei dispositivi | |
| Danimarca (DK), Finlandia (FI), Ungheria (HU), Norve-gia (NO), Polonia (PL), Svezia (SE) | I_3B/P - 30 mbar |
| Belgio (BE), Repubblica Ceca (CZ), Francia (FR), Italia (IT), Paesi Bassi (NL), Portogallo (PT), Federazione Russa (RU), Slovacchia (SK), Spagna (ES), Regno Unito (GB) | I_3+ - 28 - 30 / 37 mbar |
| Germania (DE), Austria (AT), Svizzera (CH), Lussem-burgo (LU) | I_3B/P - 50 mbar |
- Eseguire un controllo visivo del tubo flessibile (per verificare che non siano presenti crepe, alterazioni, danni).
AVVERTENZA!
Sostituire il tubo flessibile quando è poroso o quando le condizioni nazionali lo richiedono.
- Collegare il frigorifero portatile ACX3 30 o ACX3 40 al flessibile del gas (fig. 9, pagina 7) e alla bombola del gas (fig. 10, pagina 8).
AVVERTENZA!
Non controllare mai la tenuta in presenza di fiamme libere o in prossimità di fonti di accensione.
- Controllare se tutti i collegamenti sono a tenuta utilizzando uno spray rilevatore di perdite.
I punti di collegamento sono ermetici se non si formano bolle.
Sostituzione della bombola del gas (ACX3 30 e ACX3 40)
AVVERTENZA!
- Sostituire la bombola del gas in un luogo ben ventilato.
• Assicurarsi che nelle vicinanze non siano presenti fiamme libere. -
Sostituire la bombola del gas solo se l'apparecchio è spento.
-
Chiudere completamente la valvola della bombola del gas.
- Svitare il regolatore di pressione dalla bombola.
- Controllare lo stato del tubo flessibile.
- Sostituire il tubo flessibile se il materiale è fragile o poroso.
- Collegare il tubo flessibile del gas alla bombola del gas (fig. 10, pagina 8).
Collegamento della cartuccia del gas al frigorifero portatile (ACX3 40G)
AVVERTENZA!
- Attenersi alle istruzioni di trattamento e stoccaggio della cartuccia del gas.
- Accertarsi che i collegamenti della cartuccia di gas e del frigorifero portatile siano puliti.
NOTA
Il frigorifero portatile è adatto all'azionamento con cartucce di gas autobloccanti di modello CAMPINGAZ CP250.
- Spingere la cartuccia del gas dal basso nell'apertura del frigorifero portatile (fig. 11, pagina 9).
AVVERTENZA!
Non controllare mai la tenuta in presenza di fiamme libere o in prossimità di fonti di accensione.
- Controllare se tutti i collegamenti sono a tenuta utilizzando uno spray rilevatore di perdite.
I punti di collegamento sono ermetici se non si formano bolle.
Prima di spostare il frigorifero portatile:
▶ Estrarre la cartuccia del gas.
6.7 Utilizzare il frigorifero portatile con gas
Procedere come segue (fig. 12, pagina 10):
- Ruotare il regolatore della capacità di raffreddamento (fig. 4 2, pagina 4 e fig. 5 2, pagina 5) sul livello massimo.
- Premere e tenere premuto il regolatore della capacità di raffreddamento.
- Dopo ca. 10 secondi premere rapidamente più volte in successione il tasto di accensione (fig. 4 3, pagina 4 e fig. 5 3, pagina 5) finché non si accende la fiamma.
√ Ad accensione avvenuta, la fiamma è visibile nello spioncino per il controllo visivo della fiamma (fig. 2 5, pagina 3 e fig. 3 5, pagina 4). - Tenere premuto il regolatore della capacità di raffreddamento per altri 20 secondi.
Per spegnere il frigorifero portatile:
▶ Chiudere la valvola del gas sul frigorifero portatile e sulla bombola del gas.
6.8 Sbrinamento del frigorifero portatile
AVVISO!
Non impiegare mai attrezzi meccanici per rimuovere gli strati di ghiaccio o per liberare oggetti congelati.
NOTA
Con il tempo si forma la brina sulle alette di raffreddamento all'interno del frigorifero portatile. Quando questo strato di brina raggiunge circa 3 mm, si consiglia di scongelare il frigorifero portatile.
- Interrompere l'alimentazione di tensione e di gas.
- Svuotare il frigorifero portatile.
- Lasciare il coperchio aperto.
-
Pulire il frigorifero portatile con un panno.
-
Collocare un panno nel frigorifero portatile per raccogliere l'acqua in eccesso.
7 Pulizia e cura
AVVISO! Rischio di danni
Per la pulizia non impiegare oggetti ruvidi o appuntiti oppure detergenti perché potrebbero danneggiare il prodotto.
▶ Pulire di tanto in tanto il prodotto con un panno umido.
7.1 Pulizia del bruciatore a gas
AVVERTENZA!
- I lavori sugli impianti del gas possono essere eseguiti solo da tecnici qualificati.
- Lasciare raffreddare il bruciatore prima di pulirlo.
NOTA
- La presenza di sporcizia nel bruciatore a gas è indicata da una cattiva accensione o da piccoli scoppi.
- Il produttore consiglia di pulire anche il bruciatore dopo un lungo periodo di inutilizzo e almeno una volta all'anno.
8 Garanzia
Vale il termine di garanzia previsto dalla legge. Se il prodotto è difettoso, contattare il rivenditore di fiducia o la filiale del costruttore nel proprio Paese (vedi dometic.com/dealer).
Per la gestione della riparazione e della garanzia è necessario inviare la seguente documentazione insieme al dispositivo:
- una copia della ricevuta con la data di acquisto,
- il motivo della richiesta o la descrizione del guasto.
9 E I i m i n a z i
Problema Possibile causa Rimedio
| Il frigorifero non funziona. | Il frigorifero portatile non è stato posizionato correttamente. | Controllare se il dispositivo è in posizione orizzontale.Controllare se è garantita un'aerazione sufficiente. |
| Il circuito di raffreddamento è difettoso. | I lavori di riparazione devono essere effettuati solo da un centro autorizzato per le riparazioni. | |
| Nel funzionamento a corrente continua: Il frigorifero portatile non funziona (la spina è inserita). | Nella presa di corrente continua del veicolo non c'è tensione. | Nella maggior parte dei veicoli è necessario che l'interruttore di accensione sia inserito perché alla presa di corrente continua possa arrivare tensione. |
| La presa di corrente continua è sporca. Questo provoca un contatto elettrico insufficiente. | Se la spina inserita nella presa di corrente continua si scalda molto, significa che è necessario pulirla o che probabilmente non è montata in modo corretto. | |
| Il fusibile della spina CC si è bruciato. | Sostituire il fusibile della spina di corrente continua con un fusibile dello stesso tipo. | |
| Il fusibile del veicolo è bruciato. | Sostituire il fusibile del veicolo della presa di corrente continua (solitamente di 15 A; osservare inoltre il manuale di istruzioni del proprio veicolo). | |
| Con funzionamento a corrente alternata: Il frigorifero portatile non funziona (la spina è inserita). | Nella presa di corrente alternata non c'è tensione. | Provare a collegare il dispositivo a un'altra presa a spina. |
Problema Possibile causa Rimedio
| Con funzionamento a gas:Il frigorifero portatile non funziona (il frigorifero portatile è collegato al gas). | Il frigorifero portatile non è collegato correttamente al gas. | Controllare se è garantito il corretto rifornimento di gas.Controllare se la valvola della bombola del gas è aperta.Controllare se nella bombola c'è ancora gas.Controllare se diverse fonti di energia sono collegate contemporanea-mente.Tenere premuto più a lungo il regolatore della capacità di raffreddamento per l'accensione. |
| Dopo un periodo di inutilizzo prolungato, il frigorifero portatile non si avvia. | – Prima di collegare il frigorifero portatile con una fonte di energia, capovolgerlo in modo che la parte superiore sia rivolta verso il basso e aspettare cinque minuti.Riportare il frigorifero portatile alla posizione iniziale e attivarlo nuova-mente. | |
10 Smaltimento
Raccogliere il materiale di imballaggio possibilmente negli appositi contenitori di riciclaggio.
Quando il prodotto viene messo fuori servizio definitivamente, informarsi al centro di riciclaggio più vicino, oppure presso il proprio rivenditore specializzato, sulle prescrizioni adeguate concernenti lo smaltimento.
11 Specifiche tecniche
| ACX3 30 ACX3 40 | ||
| Consumo di gas: 12,6 g/h | ||
| Carico del calore nomi-naleButano: | 175 W | |
| Carico del calore minimo Butano: 128 W | ||
| Tensione di allaccia-mento: | 12 V=220–240 V~, 50/60 Hz | |
| Potenza assorbita: 75 W 85 W | ||
| Capacità di raffredda-mento: | fino a max 30 °C al di sotto della temperatura ambiente | |
| Volume totale: 33 l 41 l | ||
| Consumo energetico: | 1,4 kWh/24 h | 1,6 kWh/24 h |
| Classe climatica: N | ||
| Temperatura ambiente: da 16 a 32 °C | ||
| Emissioni acustiche: >0 dB | ||
| Refrigerante: 159 g H | _2O + 86g NH_3 | |
| Dimensioni in mm: | vedi fig. 13, pagina 11 | vedi fig. 14, pagina 11 |
| Peso: | ca. 15 kg | ca. 16 kg |
| Ispezione/certifica-zione: | CE2806 | |
| ACX3 3028 - 30 mbar, 30 mbar,37 mbar | ACX3 4028 - 30 mbar, 30 mbar,37 mbar | |
| N. art.: | 9600028404, 9600028405,9600028406, 9600028413 | 9600028408, 9600028409,9600028410, 9600028411 |
| ACX3 3050 mbar | ACX3 4050 mbar | |
| N. art.: | 9600028403 | 9600028407 |
| ACX3 40G | ||
| Consumo di gas: | 12,6 g/h | |
| Carico del calore nomi-naleButano: | 175 W | |
| Tensione di allaccia-mento: | 12 V---220–240 V~, 50/60 Hz | |
| Potenza assorbita: 85 W | ||
| Capacità di raffredda-mento: | fino a max 30 °C al di sotto della temperatura ambiente | |
| Volume totale: 41 l | ||
| Consumo energetico: 1,6 kWh/24 h | ||
| Classe climatica: N | ||
| Temperatura ambiente: da 16 a 32 °C | ||
| Emissioni acustiche: >0 dB | ||
| Refrigerante: 159 g H | _2O + 86g NH_3 | |
| Dimensioni in mm: | vedi fig. 15, pagina 12 | |
| Peso: ca. 16 kg | ||
| Ispezione/certifica-zione: | CE2806 | |
| ACX3 40G | ||
| N. art.: 9600028412,9600028414 | ||
