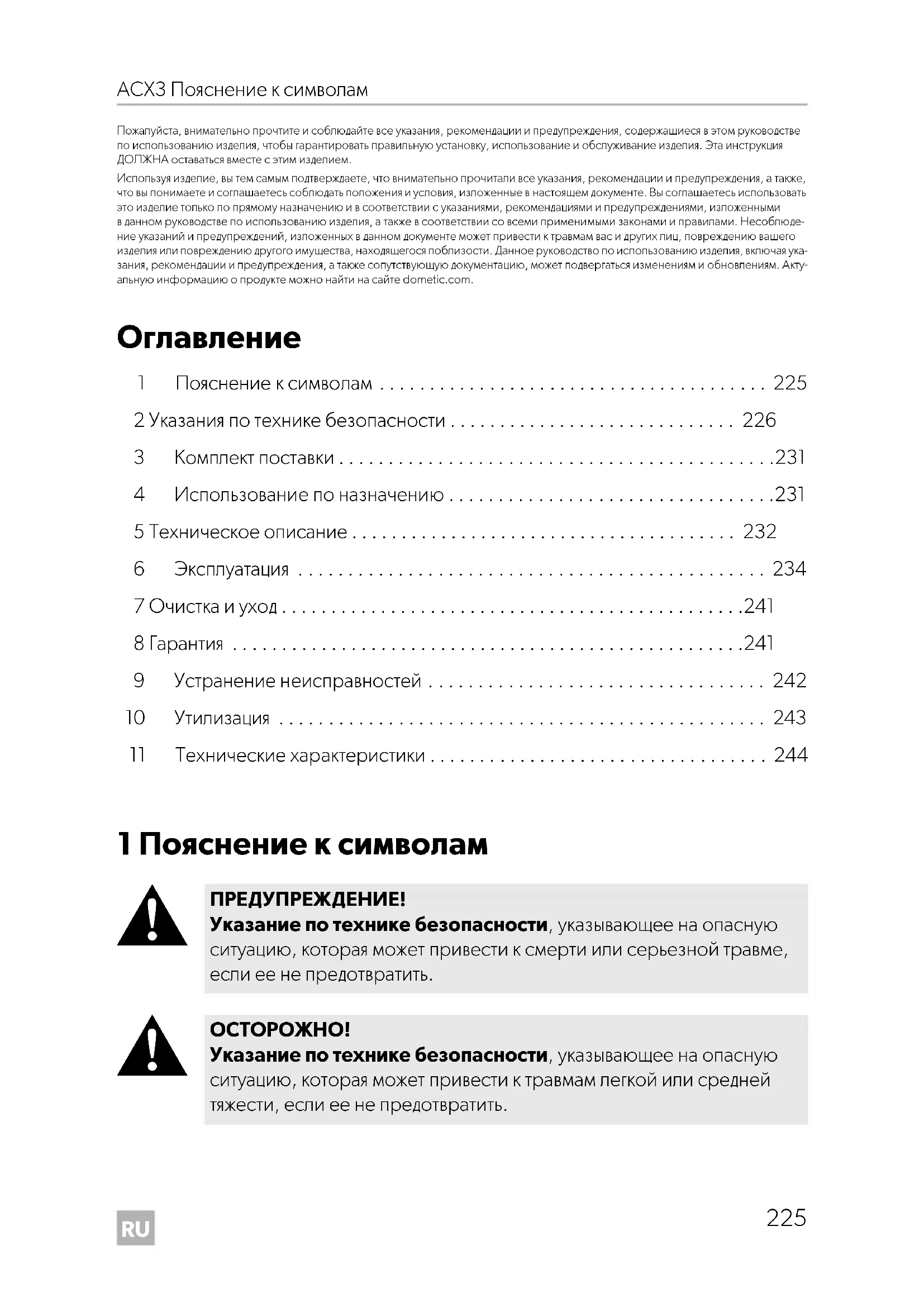

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CombiCool ACX3 30 DOMETIC

Пожалуйста, внимательно прочтите и соблюдайте все указания, рекомендации и предупреждения, содержащиеся в этом руководстве по использованию изделия, чтобы гарантировать правильную установку, использование и обслуживание изделия. Эта инструкция ДОЛЖНА оставаться вместе с этим изделием. Используя изделие, вы тем самым подтверждаете, что внимательно прочитали все указания, рекомендации и предупреждения, а также, что вы понимаете и соглашаетесь соблюдать положения и условия, изложенные в настоящем документе. Вы соглашаетесь использовать это изделие только по прямому назначению и в соответствии с указаниями, рекомендациями и предупреждениями, изложенными в данном руководстве по использованию изделия, а также в соответствии со всеми применимыми законами и правилами. Несоблюде- ние указаний и предупреждений, изложенных в данном документе может привести к травмам вас и других лиц, повреждению вашего изделия или повреждению другого имущества, находящегося поблизости. Данное руководство по использованию изделия, включая ука- зания, рекомендации и предупреждения, а также сопутствующую документацию, может подвергаться изменениям и обновлениям. Акту- альную информацию о продукте можно найти на сайте dometic.com.

ПРЕДУПРЕЖДЕНИЕ! Указание по технике безопасности, указывающее на опасную ситуацию, которая может привести к смерти или серьезной травме, если ее не предотвратить.

Указание по технике безопасности, указывающее на опасную ситуацию, которая может привести к травмам легкой или средней тяжести, если ее не предотвратить. DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 225 Donnerstag, 15. Juli 2021 5:12 17RU Указания по технике безопасности ACX3

2 Указания по технике безопасности

2.1 Основные указания по технике безопасности

ПРЕДУПРЕЖДЕНИЕ! Несоблюдение этих предупреждений может привести к смерти или серьезной травме. Опасность поражения электрическим током

• Запрещается эксплуатировать холодильник, если он имеет види- мые повреждения.

• Во избежание опасных ситуаций в случае повреждения питающего кабеля необходимо заменить холодильник, обратившись к изготовителю, в сервисный центр или к специалисту с аналогичной квалификацией.

• Ремонт данного холодильника разрешается выполнять только ква- лифицированному персоналу. Ненадлежащий ремонт может при- вести к значительным опасностям. Опасность возникновения пожара

• При установке устройства шнур питания не должен быть зажат или

• Не располагайте позади устройства выносные переходники и удлинители с несколькими розетками. Опасность для здоровья

• В случае повреждения холодильного контура (запах аммиака): –Выключите устройство. – Избегайте открытого огня и искр. – Хорошо проветрите помещение.

• Запрещается открывать холодильный агрегат. При открывании при- сутствует опасность получения травм из-за высокого давления вну- три холодильного агрегата.

Указание на ситуацию, которая может привести к материальному ущербу, если ее не предотвратить.

Дополнительная информация по управлению продуктом. DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 226 Donnerstag, 15. Juli 2021 5:12 17RU ACX3 Указания по технике безопасности

• Это устройство может использоваться детьми с 8-ми лет и старше, а также лицами с ограниченными физическими, сенсорными и умственными возможностями или при недостатке необходимого опыта и знаний только под присмотром или после прохождения инструктажа по безопасному использованию устройства, если они понимают опасности, которые при этом могут возникнуть.

• Детям запрещается играть с устройством.

• Запрещается выполнять очистку и пользовательское техническое обслуживание детям без присмотра.

• Детям в возрасте от 3 до 8 лет разрешается загружать и разгружать охлаждающие устройства. Опасность взрыва

• Не храните в холодильнике взрывоопасные вещества, например, аэрозольные баллоны с горючими газами-вытеснителями.

ОСТОРОЖНО! Несоблюдение этих предостережений может привести к травме легкой или средней степени тяжести. Опасность поражения электрическим током

• Перед включением холодильника убедитесь, что питающий кабель иштекер сухие.

• Отсоединяйте холодильник от электропитания: – перед каждой очисткой и уходом, – после каждого использования. Опасность для здоровья

• Используйте холодильник только в хорошо проветриваемом

• Эксплуатируйте прибор только под присмотром.

• Эксплуатируйте всегда только от одного источника энергии. Во избежание загрязнения продуктов питания соблюдайте следующие

• Проверьте, соответствует ли холодопроизводительность холодиль- ника характеристикам продуктов питания, которые нужно охладить.

• Продукты питания разрешается хранить только в оригинальной упа- ковке или в подходящих емкостях.

• Удерживание двери охлаждающего устройства открытой в течение длительного времени может привести к существенному повыше- нию температуры внутри устройства. DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 227 Donnerstag, 15. Juli 2021 5:12 17RU Указания по технике безопасности ACX3

• Регулярно очищайте поверхности, которые могут контактировать с пищевыми продуктами и доступными сливными системами.

• Если устройство остается пустым в течение длительного времени: –Выключите устройство. – Разморозьте устройство. – Очистите и высушите устройство. – Оставьте крышку открытой, чтобы предотвратить образование плесени внутри устройства.

ВНИМАНИЕ! Риск повреждения

• Сравните значения напряжения, указанные на заводской табличке, с характеристиками имеющегося источника питания.

• Подсоединяйте холодильник только следующим образом: – Соединительным кабелем постоянного тока к сети постоянного тока в автомобиле – Или соединительным кабелем переменного тока к источнику переменного тока.

• Не вытаскивайте вилку из розетки за кабель.

• Если холодильник подсоединен к розетке постоянного тока: Пре- жде чем подключить устройство быстрой зарядки, отсоедините холодильник и другие потребители от аккумуляторной батареи.

• Если холодильник подсоединен к розетке постоянного тока: Отсо- едините от источника тока или выключите холодильник перед выключением двигателя. В противном случае аккумуляторная бата- рея автомобиля может разрядиться.

• Холодильник не предназначен для транспортировки едких или содержащих растворители веществ.

• В изоляции холодильника содержится горючий циклопентан, кото- рый требует особого метода утилизации. По окончании срока службы сдайте охлаждающее устройство в соответствующий центр утилизации.

• Не используйте электрические приборы внутри холодильника, за исключением случаев, когда эти приборы рекомендованы для этого изготовителем.

• Не устанавливайте холодильник вблизи открытого огня или других источников тепла (радиаторов отопления, сильных солнечных лучей, газовых печей и т. п.).

• Чтобы хладагент мог надлежащим образом циркулировать, холо- дильник должен иметь наклон не более 3°. Поэтому рекомендуется выровнять прибор с помощью водяного уровня. DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 228 Donnerstag, 15. Juli 2021 5:12 17RU ACX3 Указания по технике безопасности

• Не закрывайте вентиляционные отверстия.

• Запрещается заполнять внутреннее пространство жидкостями или

• Не погружайте холодильник в воду.

• Не подвергайте холодильник и кабели воздействию высоких темпе- ратур и влаги.

• Не допускайте попадания на холодильник дождя.

• Опасность перегрева! Следите за тем, чтобы со всех четырех сторон охлаждающего устройства имелось свободное пространство для надлежащей вен- тиляции. Поддерживайте зону вентиляции свободной от любых объ- ектов, которые могут ограничить воздушный поток к охлаждающим компонентам. Не размещайте охлаждающее устройство в закрытых отсеках или в зонах, в которых отсутствует поток воздуха или же он минимален.

• Соблюдайте минимальные расстояния (рис. 1, стр. 3).

2.2 Указания по безопасности при работе от газа

ПРЕДУПРЕЖДЕНИЕ! Несоблюдение этих предупреждений может привести к смерти или серьезной травме. Опасность взрыва

• Разрешается эксплуатировать устройство только сдавлением, ука- занном на заводской табличке. Разрешается использовать стацио- нарный регулятор давления, отвечающий требованиям национальных регламентов.

• Разрешается эксплуатировать устройство от источника газоснаб- жения только на открытом воздухе.

• Опасность удушья! Если отсутствует достаточная вентиляция, в результате эксплуатации возможно возникновение дефицита кислорода.

• Запрещается использовать устройство в местах с плохой вентиля- цией, например в закрытых помещениях, палатках, безрельсовых транспортных средствах, в жилых автомобилях, кемперах, катерах и лодках, а также в кабинах грузовых автомобилей. DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 229 Donnerstag, 15. Juli 2021 5:12 17RU Указания по технике безопасности ACX3

• Запрещается использовать устройство, работающее от газа: – на автозаправочных станциях

• Убедитесь, что прибор находится вдали от легковоспламенимых материалов (бумаги, листьев, текстильных материалов).

• Держите вдали от прибора горючие материалы и предметы.

• Не используйте для проверки протечек на устройстве открытые источники пламени.

• В случае появления запаха газа: – Закройте запорный кран подачи газа и баллонный вентиль. – Не приводите в действие электрические выключатели. – Ликвидируйте источники открытого пламени. – Обратитесь в газовую службу, чтобы проверить систему газоснабжения.

ВНИМАНИЕ! Риск повреждения

• Используйте только пропан или бутан (не природный газ).

2.3 Меры предосторожности при обращении

• После использования всегда отсоединяйте баллон со сжиженным

• Храните баллоны со сжиженным газом вдали от нагревательных или кухонных приборов и других источников света или тепла, в хорошо проветриваемом месте, недоступном для детей.

• Категорически запрещается хранить баллоны со сжиженным газом в непроветриваемых местах или ниже уровня земли (в воронкообразных земляных углублениях).

• Категорически запрещается хранить баллоны со сжиженным газом в помещениях, например, гаражах.

• Хранение в помещении должно соответствовать нормам, действую- щим в стране применения.

• Не храните баллоны со сжиженным газом на боку.

• Защитите баллоны со сжиженным газом от прямых солнечных лучей. Температура не должна превышать 50 °C. DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 230 Donnerstag, 15. Juli 2021 5:12 17RU ACX3 Комплект поставки

• Холодильник абсорбционного типа (также называемый холодильником)

• Форма с крышкой для получения ледяных кубиков 4 Использование по назначению Холодильник предназначен для охлаждения продуктов питания. Холодильник не предназначен для охлаждения сырого мяса или сырой рыбы. Холодильник может быть подключен к нескольким источникам энергии. Холо- дильник предназначен для работы от источника напряжения 12 В или 240 В или

При работе на газе холодильник разрешается эксплуатировать только на открытом воздухе. В закрытых помещениях холодильник можно использо- вать только в режиме электропитания. Холодильник также предназначен для:

• использования в транспортных средствах

• использования в кемпингах Холодильник не предназначен для:

• хранения агрессивных и едких средств и веществ, содержащих растворители

• заморозки продуктов питания Этот холодильник не предназначен для использования в качестве встраиваемого устройства. Это изделие подходит только для использования по назначению и применения в соответствии с данной инструкцией. В данной инструкции содержится информация, необходимая для правильного монтажа и/или эксплуатации изделия. Неправильный монтаж и/или ненадлежа- щая эксплуатация или техническое обслуживание приводят к неудовлетворительной работе и возможному отказу. Изготовитель не несет ответственности за какие-либо травмы или повреждение продукта, возникшие в результате следующих причин:

• Неправильная сборка или подключение, включая повышенное напряжение

• Неправильное техническое обслуживание или использование запасных частей, отличных от оригинальных запасных частей, предоставленных изгото-

• Изменения в продукте, выполненные без однозначного разрешения изгото-

• Использование в целях, отличных от указанных в данной инструкции Компания Dometic оставляет за собой право изменять внешний вид и технические характеристики продукта. 5 Техническое описание Холодильник является портативным устройством. Холодильник может охлаждать продукты до температуры макс. 30 °C ниже температуры окружающей среды и поддерживать их в охлажденном состоянии.

5.2 Элементы управления

рис. 2, стр. 3, рис. 3, стр. 4 Наименование 1 Соединительный кабель постоянного тока 2 Соединительный кабель переменного тока 3 Элементы управления 4 Патрубок подключения газа (только в ACX3 30 и ACX3 40) 4 Газовый баллон (только ACX3 40G) 5 Смотровое окно для контроля пламени

рис. 4, стр. 4, рис. 5, стр. 5 Наименование 1 Регулятор холодопроизводительности (работа от переменного

2 Регулятор холодопроизводительности (работа от газа) 3 Кнопка зажигания DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 232 Donnerstag, 15. Juli 2021 5:12 17RU ACX3 Техническое описание

Если холодильник подсоединен к сети переменного тока, требуемая холодопро- изводительность устанавливается с помощью регулятора холодопроизводитель- ности для работы от переменного тока (1): ➤ Для увеличения холодопроизводительности поверните регулятор (1) по часовой стрелке. Для достижения максимальной холодопроизводительности поверните регу- лятор (1) до конца по часовой стрелке. ➤ Для уменьшения холодопроизводительности поверните регулятор (1) про- тив часовой стрелки. ➤ Для выключения холодильника поверните регулятор холодопроизводитель- ности (1) до конца против часовой стрелки. Если холодильник присоединен к розетке сети постоянного тока, то холодопроизводительность нельзя отрегулировать. Если холодильник работает на газе, требуемая холодопроизводительность уста- навливается с помощью регулятора холодопроизводительности для работы от газа (2): ➤ Для увеличения холодопроизводительности поверните регулятор (2) по часовой стрелке. Для достижения максимальной холодопроизводительности поверните регу- лятор (2) до максимального положения. ➤ Для уменьшения холодопроизводительности поверните регулятор (2) про- тив часовой стрелки. ➤ Для выключения холодильника поверните регулятор холодопроизводитель- ности (2) до конца против часовой стрелки. DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 233 Donnerstag, 15. Juli 2021 5:12 17RU Эксплуатация ACX3

➤ Перед вводом нового холодильника в работу его, в гигиенических целях, сле- дует протереть снаружи и изнутри влажной тряпкой (см. также гл. «Очистка и уход» на стр. 241). ➤ Чтобы открыть элементы управления, нажмите на крышку (рис. 2 3, стр. 3 ирис.3 3, стр. 4). ➤ Чтобы установить панель на место, вдавите ее рис. 2 3, стр. 3 и рис. 3 3, стр. 4) в направлении крышки, чтобы она защелкнулась. ➤ При хранении напитков и т.п. сначала заполните основание холодильника. ВНИМАНИЕ! Риск повреждения

• Следите за тем, чтобы в холодильнике находились только товары и продукты, которые можно охлаждать до выбранной темпера-

• Не допускайте сильного охлаждения напитков или блюд в стеклянных емкостях. При замерзании напитки и жидкие блюда расширяются и могут разрушит стеклянные емкости.

• Обеспечьте хорошую вентиляцию и должный отвод тепла от охлаждающего контейнера. В противном случае возможны нарушения в работе. В частности, запрещается перекрывать вен- тиляционные отверстия.

• Перед поездкой рекомендуется охлаждать холодильник в течение 24 часов, подключив его к сети электро- или газоснабжения. Это позволит быстрее достичь нужной холодопроизводительности на месте эксплуатации.

• На мощность охлаждения могут влиять: – температура окружающей среды – количество консервируемых продуктов питания – частота открывания крышки

• После длительного охлаждения внутри холодильника могут обра- зоваться несколько капель воды. Это является нормальным явле- нием, т. к. содержащаяся в воздухе влага конденсируется при понижении температуры в холодильнике. Это не является призна- ком неисправности холодильника. При необходимости, протрите его сухой тряпкой. DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 234 Donnerstag, 15. Juli 2021 5:12 17RU ACX3 Эксплуатация

6.1 Хранение продуктов питания

Чтобы избежать пищевых отходов, обратите внимание на следующее:

• Обеспечивайте как можно меньшие колебания температуры. Открывайте холодильник настолько часто, насколько необходимо. Храните продукты так, чтобы воздух мог хорошо циркулировать.

• Отрегулируйте температуру в соответствии с количеством и типом продук-

• Пищевые продукты могут легко впитывать или выделять запах или вкус. Всегда храните продукты питания закрытыми сверху или в закрытых контейне- рах/бутылках.

6.2 Энергосбережение

• Выберите хорошо проветриваемое место, защищенное от прямых солнеч-

• Дайте теплым блюдам охладиться, прежде чем поддерживать их в холодном состоянии в охлаждающем устройстве.

• Не открывайте устройство чаще, чем это действительно необходимо.

• Не оставляйте открытым охлаждающее устройство дольше, чем это действи- тельно необходимо.

• Если устройство имеет корзину: для оптимального потребления энергии рас- положите корзину в соответствии с ее положением при поставке.

• Регулярно следите за тем, чтобы уплотнение крышки прилегало правильно.

6.3 Эксплуатация холодильника от источника постоян-

Выполните следующее (рис. 6, стр. 5):

1. Установите холодильник на ровную устойчивую поверхность.

2. Подсоедините кабель постоянного тока (рис. 2 1, стр. 3 и рис. 3 1, стр. 4)

к розетке постоянного тока в автомобиле. ✔ Холодильник начинает охлаждать внутреннее пространство. ➤ Для выключения холодильника отсоедините кабель от розетки постоянного

6.4 Подключение к источнику питания автомобиля

6.5 Эксплуатация холодильника от источника перемен-

Выполните следующее (рис. 7, стр. 6):

1. Установите холодильник на ровную устойчивую поверхность.

2. Подсоедините кабель питания (рис. 2 2, стр. 3 и рис. 3 2, стр. 4) к сети

3. Поверните регулятор холодопроизводительности (рис. 4 1, стр. 4

ирис.5 1, стр. 5) в требуемое положение. ✔ Холодильник начинает охлаждать внутреннее пространство.

6.6 Подсоединение холодильника к системе газоснаб-

Если вы подключаете охлаждающее устройство к источнику питания автомобиля, то учтите, что, при известных обстоятельствах, для питания устройства необходимо включить зажигание. ПРЕДУПРЕЖДЕНИЕ!

• Используйте только проверенные шланги (DIN 4815, часть 2) дли- ной не более 1,5 м.

• Холодильник разрешается использовать только с технически исправными шлангами.

• Замените шланг, если он пористый или если этого требуют мест- ные правила. DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 236 Donnerstag, 15. Juli 2021 5:12 17RU ACX3 Эксплуатация

Подключение холодильника к внешнему газовому разъему (ACX3 30 иACX340)

Выполните следующее (рис. 8, стр. 6):

1. Осмотрите шланги и убедитесь в отсутствии трещин, следов износа

2. Установите холодильник на ровную устойчивую поверхность.

3. Подсоедините шланг к газовому патрубку холодильника.

Используйте для этого вилочный ключ размером 13 и 17 мм.

4. Следите за тем, чтобы

– шланг не пережимался и не скручивался – шланг находился на безопасном расстоянии от горелки

5. Снимите защитный колпачок с предохранителя на газовом подключении.

6. Вдавите втулку шланга в предохранитель, чтобы она защелкнулась.

7. Откройте вентиль на предохранителе.

8. Откройте вентиль на газовом баллоне.

• Используйте только баллоны с пропаном или бутаном (не природный и не бытовой газ) с проверенным редукционным вентилем и подходящим наконечником. Сравните параметры дав- ления на заводской табличке спараметрами давления на регуляторе баллона с пропаном или бутаном.

• Следует учитывать действующие региональные нормы на давление. Используйте фиксирующийся регулятор давления, одобренный DIN-DVGW: – Действующий стандарт в Германии: DIN EN 16129. –Действующий стандарт в Европе: EN 732, EN 521 и EN 437:2019-04. ПРЕДУПРЕЖДЕНИЕ! Установите запорное устройство, отсоединяющее холодильник от газопровода. Запорное устройство должно быть установлено в доступном месте. ПРЕДУПРЕЖДЕНИЕ! Замените шланг, если он пористый или если этого требуют местные

9. Проверьте герметичность всех соединений с помощью спрея для поиска уте-

Соединение является герметичным, если нет пузырьков. Отсоединение холодильника от внешнего газового соединения (ACX3 30 и ACX3 40)

1. Закройте вентиль предохранителя газового подключения.

2. Отсоедините шланг, потянув скользящую муфту в направлении ручки арма-

3. Наденьте защитный колпачок на предохранитель.

4. Поверните регулятор холодопроизводительности (рис. 4 2, стр. 4

ирис.5 2, стр. 5) до конца против часовой стрелки (положение «»). Подключение холодильника к газовому баллону (ACX3 30 и ACX3 40) Соблюдайте региональные требования, установленные в отношении типа идавления газа:

1. Осмотрите шланги и убедитесь в отсутствии трещин, следов износа

2. Подсоедините холодильники ACX3 30, ACX3 40 к газовому шлангу (рис. 9,

стр. 7) и газовому баллону (рис. 0, стр. 8). ПРЕДУПРЕЖДЕНИЕ! Запрещается проверять герметичность при наличии огня или вблизи источников воспламенения. Страна Категория устройства Дания (DK), Финляндия (FI), Венгрия (HU), Норвегия (NO), Польша (PL), Швеция (SE)

B/P – 30 мбар Бельгия (BE), Чешская Республика (CZ), Франция (FR), Италия (IT), Нидерланды (NL), Португалия (PT), Рос- сийская Федерация (RU), Словакия (SK), Испания (ES), Соединенное Королевство (GB)

B/P – 50 мбар ПРЕДУПРЕЖДЕНИЕ! Замените шланг, если он пористый или если этого требуют местные

3. Проверьте герметичность всех соединений с помощью спрея для поиска уте-

Соединение является герметичным, если нет пузырьков. Замена газового баллона (ACX3 30 и ACX3 40)

1. Закройте вентиль газового баллона.

2. Отвинтите регулятор давления от баллона.

3. Проверьте состояние шланга.

4. Замените шланг, если материал стал ломким или пористым.

5. Подключите газовый шланг к газовому баллону (рис. 0, стр. 8).

Подсоединение газового баллона к холодильнику (ACX3 40G)

ПРЕДУПРЕЖДЕНИЕ! Запрещается проверять герметичность при наличии огня или вблизи источников воспламенения. ПРЕДУПРЕЖДЕНИЕ!

• Заменяйте газовый баллон в хорошо вентилируемом месте.

• Убедитесь, что поблизости нет открытого огня.

• Заменяйте газовый баллон только при выключенном устройстве. ПРЕДУПРЕЖДЕНИЕ!

• Соблюдайте указания по хранению газового баллона иобращению сним.

• Убедитесь, что на соединениях между газовым баллоном и холодильником нет загрязнений.

Холодильник подходит для эксплуатации с самофиксирующимся газовым баллоном типа CAMPINGAZ CP250. DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 239 Donnerstag, 15. Juli 2021 5:12 17RU Эксплуатация ACX3

1. Вставьте газовый баллон в соединение с холодильником (рис. a, стр. 9),

2. Проверьте герметичность всех соединений с помощью спрея для поиска уте-

Соединение является герметичным, если нет пузырьков. Перед перемещением холодильника: ➤ отсоедините газовый баллон.

6.7 Эксплуатация холодильника от газа

Выполните следующее (рис. b, стр. 10):

1. Поверните регулятор холодопроизводительности (рис. 4 2, стр. 4

ирис.5 2, стр. 5) в максимальное положение.

2. Нажмите и удерживайте нажатым регулятор холодопроизводительности.

3. Через 10 секунд нажмите несколько раз подряд кнопку зажигания (рис. 4 3,

стр. 4 и рис. 5 3, стр. 5), пока не вспыхнет пламя. ✔ В смотровом окне для контроля пламени должно быть видно пламя (рис. 2 5, стр. 3 и рис. 3 5, стр. 4).

4. Удерживайте регулятор холодопроизводительности еще 20 секунд.

Для выключения холодильника: ➤ Поверните газовый вентиль на холодильнике и газовом баллоне.

6.8 Оттаивание холодильника

ПРЕДУПРЕЖДЕНИЕ! Запрещается проверять герметичность при наличии огня или вблизи источников воспламенения.

Для удаления слоя льда и отделения примерзших продуктов не используйте механические инструменты. DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 240 Donnerstag, 15. Juli 2021 5:12 17RU ACX3 Очистка и уход

1. Отключите электропитание и подачу газа.

2. Опорожните холодильник.

3. Положите тряпку в холодильник, чтобы собрать талую воду.

4. Оставьте крышку открытой.

5. Протрите холодильник насухо тряпкой.

➤ Периодически очищайте продукт влажной тряпкой.

7.1 Очистка газовой горелки

8 Гарантия Действителен установленный законом срок гарантии. Если продукт неисправен, обратитесь в торговую организацию или представительство изготовителя ввашей стране (см. dometic.com/dealer).

Со временем на охлаждающих ребрах внутри прибора образуется наледь. Холодильник нужно разморозить, если слой наледи достиг 3мм. ВНИМАНИЕ! Риск повреждения Не используйте для очистки острые или твердые предметы или чистя- щие средства, которые могут повредить изделие. ПРЕДУПРЕЖДЕНИЕ!

• Работы по газовому оснащению разрешается выполнять только сертифицированным специалистам.

• Дайте горелкам остыть перед очисткой.

• Плохой поджиг и выбросы пламени могут свидетельствовать о загрязнении газовой горелки.

• Изготовитель также рекомендует чистить горелку в случае дли- тельного неиспользования и, по крайней мере, один раз в год. DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 241 Donnerstag, 15. Juli 2021 5:12 17RU Устранение неисправностей ACX3

При обращении по вопросам ремонта или гарантийного обслуживания необхо- димо также предоставить следующую информацию:

• копию счета с датой покупки

• причину претензии или описание неисправности 9 Устранение неисправностей

Вариант устранения Холодильник не работает. Холодильник располо- жен неправильно. Убедиться, что холодильник установ- лен горизонтально. Обеспечить достаточную вентиля-

Неисправен контур охлаждения. Ремонт разрешается выполнять только авторизованному сервис- ному центру. В режиме работы от источника постоян-

холодильник не работает (вилка вставлена в розетку). В розетке постоянного тока в автомобиле отсутствует напряже-

В большинстве автомобилей для подачи напряжения на розетку постоянного тока необходимо вклю- чить зажигание. Гнездо розетки посто- янного тока загряз- нено. Плохой электрический контакт. Если вилка сильно нагревается в розетке постоянного тока, то, воз- можно, загрязнена розетка или неправильно собрана вилка. Перегорел предохра- нитель вилки постоян-

Замените предохранитель штекера постоянного тока аналогичным пре- дохранителем. Вышел из строя предо- хранитель в бортовой сети автомобиля. Заменить предохранитель розетки постоянного тока (обычно 15 A) (соблюдать инструкцию по эксплуатации автомобиля). В режиме работы от источника перемен-

холодильник не работает (вилка вставлена в розетку). Отсутствует напряже- ние в розетке пере- менного тока. Попробуйте подключить прибор к другой розетке. DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 242 Donnerstag, 15. Juli 2021 5:12 17RU ACX3 Утилизация

10 Утилизация ➤ По возможности, выкидывайте упаковочный материал в мусор, подлежащий вторичной переработке.

Если Вы окончательно выводите продукт из эксплуатации, то получите информацию в ближайшем центре по вторичной переработке или в торговой сети о соответствующих предписаниях по утилизации. В режиме работы от источника газоснаб-жения:Холодильник не работает (холодиль-ник подключен кисточнику газоснаб-жения).Холодильник подклю-чен к источнику газоснабжения непра-вильно.Убедитесь, что источник газоснабже-ния исправен.Убедитесь, что открыт вентиль на газовом баллоне.Убедитесь, что в баллоне имеется Убедитесь, что холодильник подклю-чен только к одному источнику энер- Чтобы зажечь газ, дольше удержи-вайте регулятор холодопроизводи-тельности.Холодильник не работает после того, как не использовался длительное время.– Поставьте холодильник вверх ногами, не подключая к источникам энергии, и подождите в течение пяти минут.Переверните холодильник и включите как обычно.ПроблемаВозможные при- Вариант устранения DometicACX3_30-ACX3_40-ACX3_40G_OPM_4445103211_EMEA16_202x-xx-xx.book Seite 243 Donnerstag, 15. Juli 2021 5:12 17RU Технические характеристики ACX3

11 Технические характеристики ACX3 30 ACX3 40 Потребление газа: 12,6 г/ч Номинальная тепловая

175 Вт Минимальная тепловая

128 Вт Подводимое напряже-

12 Вg 220–240 Вw, 50/60 Гц Потребляемая мощ-

75 Вт 85 Вт Холодопроизводитель-

макс. 30 °C ниже температуры окружающей среды Общий объем: 33 л 41 л Потребление энергии: 1,4 кВтч/24 ч 1,6 кВтч/24 ч Климатический класс: N Температура окружаю-

от 16 до 32 °C Акустическая эмиссия: >0 дБ Хладагент: 159 г H

Размеры (в мм) см. рис. c, стр. 11 см. рис. d, стр. 11 Вес: ок. 15 кг ок. 16 кг Испытания/сертифи-

ACX3 30 ACX3 40 50 мбар 50 мбар № изд.: 9600028403 9600028407 ACX3 40G Потребление газа: 12,6 г/ч Номинальная тепловая

175 Вт Подводимое напряже-

12 Вg 220–240 Вw, 50/60 Гц Потребляемая мощ-

85 Вт Холодопроизводитель-

макс. 30 °C ниже температуры окружающей среды Общий объем: 41 л Потребление энергии: 1,6 кВтч/24 ч Климатический класс: N Температура окружаю-

от 16 до 32 °C Акустическая эмиссия: >0 дБ Хладагент: 159 г H

Размеры (в мм) см. рис. e, стр. 12 Вес: ок. 16 кг Испытания/сертифи-
