Mobicool X25DC - Jääkaappi DOMETIC - Ilmainen käyttöohje ja opas

KÄYTTÖOHJE Mobicool X25DC DOMETIC

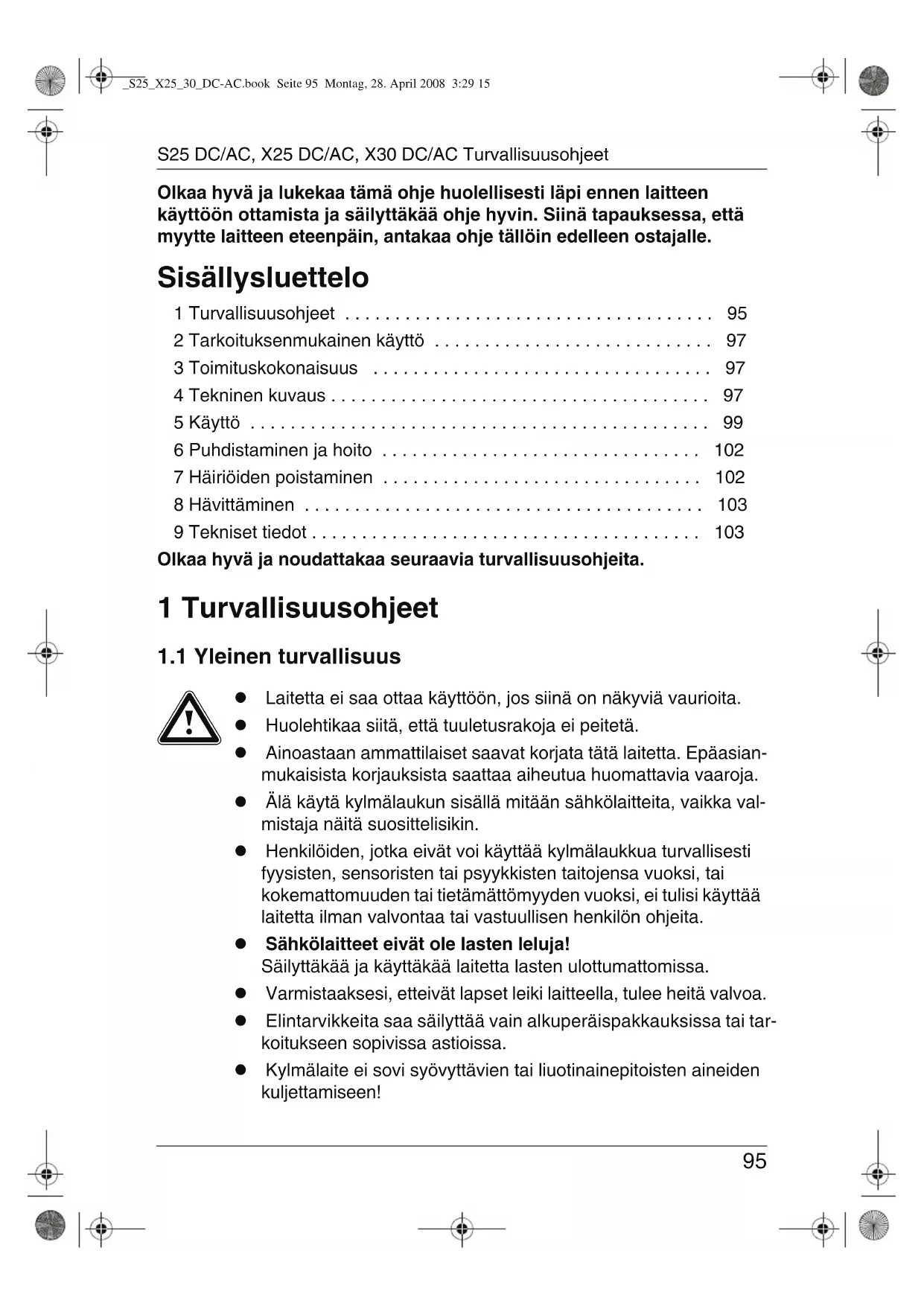

• Olkaa hyvä ja lukekaa tämä ohje huolellisesti läpi ennen laitteen käyttöön ottamista ja säilyttäkää ohje hyvin. Siinä tapauksessa, että myytte laitteen eteenpäin, antakaa ohje tällöin edelleen ostajalle. Sisällysluettelo 1 Turvallisuusohjeet p. 95
• 2 Tarkoituksenmukainen käyttö p. 97
• 3 Toimituskokonaisuus p. 97
• 4 Tekninen kuvaus p. 97
• 5 Käyttö p. 99
• 6 Puhdistaminen ja hoito p. 102
• 7 Häiriöiden poistaminen p. 102
• 8 Hävittäminen p. 103
• 9 Tekniset tiedot Olkaa hyvä ja noudattakaa seuraavia turvallisuusohjeita. 1 Turvallisuusohjeet p. 103

1.1 Yleinen turvallisuus

z Laitetta ei saa ottaa käyttöön, jos siinä on näkyviä vaurioita. z Huolehtikaa siitä, että tuuletusrakoja ei peitetä. z Ainoastaan ammattilaiset saavat korjata tätä laitetta. Epäasian- mukaisista korjauksista saattaa aiheutua huomattavia vaaroja. z Älä käytä kylmälaukun sisällä mitään sähkölaitteita, vaikka val- mistaja näitä suosittelisikin. z Henkilöiden, jotka eivät voi käyttää kylmälaukkua turvallisesti fyysisten, sensoristen tai psyykkisten taitojensa vuoksi, tai kokemattomuuden tai tietämättömyyden vuoksi, ei tulisi käyttää laitetta ilman valvontaa tai vastuullisen henkilön ohjeita. z Sähkölaitteet eivät ole lasten leluja! Säilyttäkää ja käyttäkää laitetta lasten ulottumattomissa. z Varmistaaksesi, etteivät lapset leiki laitteella, tulee heitä valvoa. z Elintarvikkeita saa säilyttää vain alkuperäispakkauksissa tai tar- koitukseen sopivissa astioissa. z Kylmälaite ei sovi syövyttävien tai liuotinainepitoisten aineiden kuljettamiseen! _S25_X25_30_DC-AC.book Seite 95 Montag, 28. April 2008 3:29 15Turvallisuusohjeet S25 DC/AC, X25 DC/AC, X30 DC/AC

z Liittäkää laite vain seuraavalla tavalla: – toimituskokonaisuuteen kuuluvalla 220–240 V -liitäntäjoh- dolla 220–240 V -vaihtovirtaverkkoon – toimituskokonaisuuteen kuuluvalla 12 V -liitäntäjohdolla 12 V -pistorasiaan z Älkää ottako pistoketta koskaan pois savukkeensytyttimestä tai pistorasiasta johdosta vetämällä. z Jos liitäntäjohto on vioittunut, tulee se vaihtaa samantyyppiseen ja saman spesifikaation omaavaan johtoon. z Irrottakaa liitäntäjohto – ennen jokaista puhdistusta tai hoitoa – jokaisen käytön jälkeen z Veneissä: Huolehtikaa verkkokäytössä ehdottomasti siitä, että virransyöttönne on suojattu FI-kytkimellä. Hengenvaara! z Irrottakaa kylmälaitteenne ja muut sähköä käyttävät laitteet akusta ennen pikalaturin liittämistä. z Verratkaa tyyppikilven jännitetietoja käytettävissä olevaan ener- giansyöttöön.

1.2 Laitteen käyttöturvallisuus

z Huolehtikaa ennen laitteen käyttöönottoa siitä, että johto ja pis- toke ovat kuivia. z Älkää asettako laitetta avoliekkien tai muiden lämpölähteiden (lämmitys, voimakas auringonpaiste, kaasu-uunit jne.) lähelle. z Huomio ylikuumenemisvaara! Huolehtikaa aina siitä, käytössä syntyvä lämpö saadaan johdet- tua riittävän hyvin pois. Huolehtikaa siitä, että laite on riittävän etäällä seinistä tai esineistä, jotta ilma pääsee kiertämään. z Älkää laittako sisäastiaan minkäänlaisia nesteitä tai jäätä. z Älkää upottako laitetta koskaan veteen. z Suojatkaa laite ja sen johto kuumuudelta ja kosteudelta. z Älkää koskettako avojohtimia koskaan paljain käsin. Tämä kos- kee ennen kaikkea vaihtovirtaverkkokäyttöä: Hengenvaara! z Valmistaja ei ota vastuuta vahingoista, jotka aiheutuvat epäasi- anmukaisesta käytöstä tai väärästä käytöstä. _S25_X25_30_DC-AC.book Seite 96 Montag, 28. April 2008 3:29 15S25 DC/AC, X25 DC/AC, X30 DC/AC Tarkoituksenmukainen käyttö

2 Tarkoituksenmukainen käyttö Kylmälaite sopii elintarvikkeiden jäähdyttämiseen. Jos laitteesi on varustettu lisävarusteella ”lämmitys”, elintarvikkeita voi myös lämmittää tai pitää lämpimänä. Jäähdytys- ja lämmityskäyttö voi- daan valita kytkimen avulla. Laite on suunniteltu käytettäväksi auton, veneen tai asuntoauton sähköjär- jestelmän 12 V DC -pistorasian (savukkeensytytin) avulla sekä 220–240 V -vaihtovirtaverkon avulla. Laite sopii myös camping-käyttöön. Laitetta ei saa asettaa alttiiksi sateelle. Sitä voidaan käyttää laukkuna tai kaappina.

Huomio! Jos haluatte jäähdyttää lääkkeitä, tarkistakaa, vastaako laitteen jäähdytysteho kulloisenkin lääkkeen vaatimuksia. 3 Toimituskokonaisuus Laitemalleissa, joissa on lisänä ”eristyskansi” on myös: 4 Tekninen kuvaus Kylmälaukku sopii liikkuvaan käyttöön. Se voi jäähdyttää tuotteita max. 16 °C (S25) tai 20 °C (X25/X30) ympäristölämpötilaa kylmemmiksi ja pitää ne kyl- minä. Jäähdytys on kulumaton ja fluorattuja kloorihiilivetyjä sisältämätön peltier- jäähdytys, jonka lämmönpoisto hoidetaan tuulettimella. S25 Lisätaskuissa tarjoavat lisäsäilytystilaa. Ota huomioon, että tässä säi- lytettäviä esineitä ei jäähdytetä. Määrä Nimitys 1 A, sivu 3 1 Kylmälaite 2 1, sivu 4 1 Liitäntäjohto 12 V DC -liitäntään 2 2, sivu 4 1 Liitäntäjohto 220–240 V AC -liitäntään Kohta – 1, sivu 3 Määrä Nimitys B 1 Erityskansi _S25_X25_30_DC-AC.book Seite 97 Montag, 28. April 2008 3:29 15Tekninen kuvaus S25 DC/AC, X25 DC/AC, X30 DC/AC

4.1 Mahdolliset lisävarusteet

Tämä laite on saatavilla eri varustuksilla. Omassa laitteessasi voi siis olla seuraavat lisävarusteet: z Lämmitys Kylmälaukun sisätila voidaan lämmittää max. 65 °C:een ja pitää lämpi- mänä. z ABS (aktivoitava akkusuojaus) Laitteeseen sisäänrakennettu, kytkettävissä oleva akkutarkkailulaite suo- jaa ajoneuvonne akkua syväpurkautumiselta (kts. Kappale ”Akkutarkkai- lulaitteen käyttäminen” sivulla 101). z Erityskansi Eristyskansi kuljetusvaihtoehtona aggregaattikannen sijaan (ei jäähdy- tykseen)

S25 Kohta – 1, sivu 3 Nimitys 1Olkavyö 2 Tuuletusraot 3 Käyttöpaneeli (Vain laitemalleissa, joissa on lisänä ”lämmitys” tai ”ABS”) 4 Kantokahva _S25_X25_30_DC-AC.book Seite 98 Montag, 28. April 2008 3:29 15S25 DC/AC, X25 DC/AC, X30 DC/AC Käyttö

Ohje Puhdistakaa uusi kylmälaite hygieenisistä syistä kostealla liinalla sisältä ja ulkoa ennen laitteen käyttöön ottamista (kts. myös Kap- pale ”Puhdistaminen ja hoito” sivulla 102).

5.1 Vinkkejä energian säästämiseen

z Valitkaa asennuspaikka, joka on hyvin tuuletettu ja suojassa auringon- paisteelta. z Antakaa lämminten ruokien jäähtyä ennen niiden säilyttämistä laitteessa kylminä. z Älkää avatko kylmälaitetta tarpeettoman usein! z Älkää pitäkö kantta auki tarpeettoman kauan! z Puhdista kannen tiiviste säännöllisesti.

5.2 Kylmälaukun käyttäminen

Huomio! S25: Nosta kylmälaukkua ainoastaan kahvasta, eikä olkavyöllä. Kaatumisvaara!

Huomio! Kylmälaukun kansi tulee aina tyhjennettäessä ja täytettäessä var- mistaa salvalla. Jos kansi avataan kokonaan ilman varmistusta, voi laatikko kaatua. Kohta – 1, sivu 3 Nimitys 1 Kantokahva 2 Tuuletusraot 3 Käyttöpaneeli (Vain laitemalleissa, joissa on lisänä ”lämmitys” tai ”ABS”) _S25_X25_30_DC-AC.book Seite 99 Montag, 28. April 2008 3:29 15Käyttö S25 DC/AC, X25 DC/AC, X30 DC/AC

Ohje Kansi on salvattu, kun kahva on käännettynä taakse tai kylmälauk- kua kannetaan. Voitte avata kannen vain, kun kahva on käännetty- nä eteen.

Ohje Kylmälaukkunne tarvitsee kaikkien kylmälaitteiden tavoin kunnon tuuletuksen, jotta sen synnyttämä lämpö pääsee poistumaan. Muu- toin laitteen asianmukaista toimintaa ei voida taata. ➤ Asettakaa kylmälaukku tukevalle alustalle. ➤ Liittäkää 12 V -liitäntäjohto (2 1, sivu 4) ajoneuvon savukkeen- sytyttimeen tai 12 V -pistorasiaan. tai... ➤ Työntäkää 220–240 V -liitäntäjohto (2 2, sivu 4) vaihtojänniteliittimeen ja liittäkää se sitten 220–240 V -vaihtovirtaverkkoon. Kytkekää akkutarkkailulaite (3 2, sivu 4, lisävaruste ”ABS”) pois päältä (asento ”OFF”). ➤ Vain laitemalleissa, joissa on lisänä ”lämmitys”: Työnnä käyttöpanee- lin kytkin (3 3, sivu 4) asentoon ”COLD” (jäähdytys) tai ”HOT” (lämmitys) kytkeäksesi kylmälaukun päälle.

Ohje Sulkekaa laukku kunnolla kääntämällä kansi jälleen kiinni. ✓ Käyttöpaneelin tilailmaisimet näyttävät sinulle toimintatilan: ✓ Kylmälaukku alkaa jäähdyttää tai lämmittää sisätilaansa.

Huomio! Huolehtikaa siitä, että kylmälaukussa on vain esineitä tai tuotteita, jotka saa jäähdyttää valittuun lämpötilaan. ➤ Kun poistatte kylmälaukun käytöstä, – asettakaa kytkin (4 3, sivu 4) asentoon ”OFF” (vain lämmityslisäva- rusteen yhteydessä), – vetäkää liitäntäjohto irti. Toimintailmaisin Toimintatila vihreä (4 1, sivu 4) jäähdytys punainen (4 2, sivu 4) lämmitys _S25_X25_30_DC-AC.book Seite 100 Montag, 28. April 2008 3:29 15S25 DC/AC, X25 DC/AC, X30 DC/AC Käyttö

5.3 Akkutarkkailulaitteen käyttäminen

(vain laitemalleissa, joissa on lisänä ”ABS”)

Huomio! Kytkekää akkutarkkailulaite pois päältä, kun käytätte kylmälaukku- anne 220–240 V -vaihtovirtaverkossa. ➤ Kytkekää akkutarkkailulaite päälle työntämällä käyttöpaneelin kytkin 3 2, sivu 4) asentoon ”ON”. ✓ Käyttöpaneelin punainen valodiodi (LED) (3 1, sivu 4) ilmaisee akkutarkkailulaitteen tilan: ➤ Kytkekää akkutarkkailulaite pois päältä työntämällä käyttöpaneelin kytkin 3 2, sivu 4) asentoon ”OFF”.

5.4 Kannen vaihtaminen

(vain laitemalleissa, joissa on lisänä ”eristyskansi”) Voitte käyttää laitetta kuljetettaessa eristyskantta aggregaattikannen sijaan. ➤ Kääntäkää kylmälaukun kahva eteen. ➤ Avatkaa kansi niin, että se on pystysuorassa ja ottakaa se ylöspäin pois. ➤ Asettakaa eristyskannen ohjainnokat kylmlaukun rakosiin.

Ohje Huomaa: Kansi sopii vain kylmänäpitoon, ei aktiiviseen jäähdyt- tämiseen.

5.5 Liittäminen savukkeensytyttimeen

Ohje Huomatkaa, että sytytyksen täytyy mahd. olla virransyöttöä varten päällä, kun kylmälaukku liitetään ajoneuvonne savukkeensytytti- meen. Toimintailmaisin Toimintatila Valodiodi (LED) loistaa Päällekytkentäjännite (13,1 V ± 0,2 V) on käytettä- vissä, kylmälaukku toimii. Valodiodi (LED) vilkkuu Poiskytkentäjännite (11,7 V ± 0,2 V) on saavutettu, akkutarkkailulaite on kytkenyt kylmälaukun pois päältä. _S25_X25_30_DC-AC.book Seite 101 Montag, 28. April 2008 3:29 15Puhdistaminen ja hoito S25 DC/AC, X25 DC/AC, X30 DC/AC

6 Puhdistaminen ja hoito

Huomio! Vetäkää liitäntäjohto irti pistorasiasta tai savukkeensytyttimestä en- nen kylmälaukun jokaista puhdistusta.

Huomio! Älkää puhdistako kylmälaukkua koskaan juoksevan veden alla tai tiskivedessä.

Huomio! Älkää käyttäkö puhdistamiseen voimakkaita puhdistusaineita tai kovia esineitä, koska ne voivat vahingoittaa kylmälaukkua. ➤ Puhdistakaa laite toisinaan sisältä ja ulkoa kostealla liinalla. 7 Häiriöiden poistaminen Häiriö Mahdollinen syy Ratkaisuehdotus Laukkunne ei toimi (pis- toke on kiinnitetty, valo- diodi (LED) (lisävaruste) ei loista). Ajoneuvon 12 V -pisto- rasiassa (savukkeen- sytyttimessä) ei ole jännitettä. Useimmissa ajoneuvoissa virtalukon täytyy olla päällä, jotta savukkeensytytin saa jännitettä. Vaihtojännitepistorasi- assa ei ole jännitettä. Kokeilkaa toista pistorasiaa. Laukku ei jäähdytä (pistoke on kiinnitetty, valodiodi (LED) (4 1, sivu 4, lisävaruste) lois- taa). Sisätuuletin tai jäähdy- tyselementti on rikki. Vain valtuutettu asiakaspalveluliike voi korjata vian. Laukku ei lämmitä (pis- toke on kiinnitetty, valo- diodi (LED) (4 2, sivu 4, lisävaruste) loistaa). Sisätuuletin tai jäähdy- tyselementti on rikki. Vain valtuutettu asiakaspalveluliike voi korjata vian. Käyttö 12 V -pistorasiassa (savukkeensytytin): Sytytys on päällä ja laukku ei toimi. Vetäkää pistoke pistorasi- asta ja suorittakaa seuraa- vat tarkastukset. Savukkeensytyttimen runko on likainen. Tämän vuoksi sähköi- nen kontakti on heikko. Jos kylmälaukkunne pistoke lämpenee savukkeensytyttimessä hyvin lämpi- mäksi, joko kehys täytyy puhdistaa tai pistoketta ei ole mahd. koottu oikein. 12 V -pistokkeessa oleva sulake on pala- nut. Vaihtakaa 12 V -pistokkeen sulake (5 A) (5 1, sivu 4). Ajoneuvon sulake on palanut. Vaihtakaa ajoneuvon 12 V -pistorasian sulake (tavallisesti 15 A) (noudattakaa ajoneuvonne käyttöohjeita). _S25_X25_30_DC-AC.book Seite 102 Montag, 28. April 2008 3:29 15S25 DC/AC, X25 DC/AC, X30 DC/AC Hävittäminen

8 Hävittäminen ➤ Viekää pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrä- tysjätteen joukkoon. Jos poistatte laitteen lopullisesti käytöstä, olkaa hyvä ja ottakaa sel- vää laiteen hävittämistä koskevista määräyksistä lähimmässä kierrä- tyskeskuksessa tai kauppiaanne luona. 9 Tekniset tiedot Oikeus mallimuutoksiin, teknistä kehitystä palveleviin muutoksiin ja toimitus- mahdollisuuksiin pidätetään. S25 DC/AC X25 DC/AC X30 DC/AC Bruttotilavuus: 24 litraa 24 litraa 28 litraa Liitäntäjännite: 12 V DC 220–240 V AC, ~50 Hz Tehonkulutus: DC: jäähdytys: 37 W, lämmitys: 34 W AC: jäähdytys: 36 W, lämmitys: 32 W Jäähdytysteho: maks. 16 °C maks. 20 °C ympäristölämpötilaa kylmemmäksi Lämmityslisävaruste Lämmitysteho: n. 65 °C:een sisälämpötila Paino: 3,9 kg 4,9 kg 5,3 kg Tarkastus/sertifikaatti: _S25_X25_30_DC-AC.book Seite 103 Montag, 28. April 2008 3:29 15www.mobicool.com 4445100255 04/2008 _S25_X25_30_DC-AC.book Seite 104 Montag, 28. April 2008 3:29 15
